TOYOTA RAV4 2020 Manual de utilização (in Portuguese)

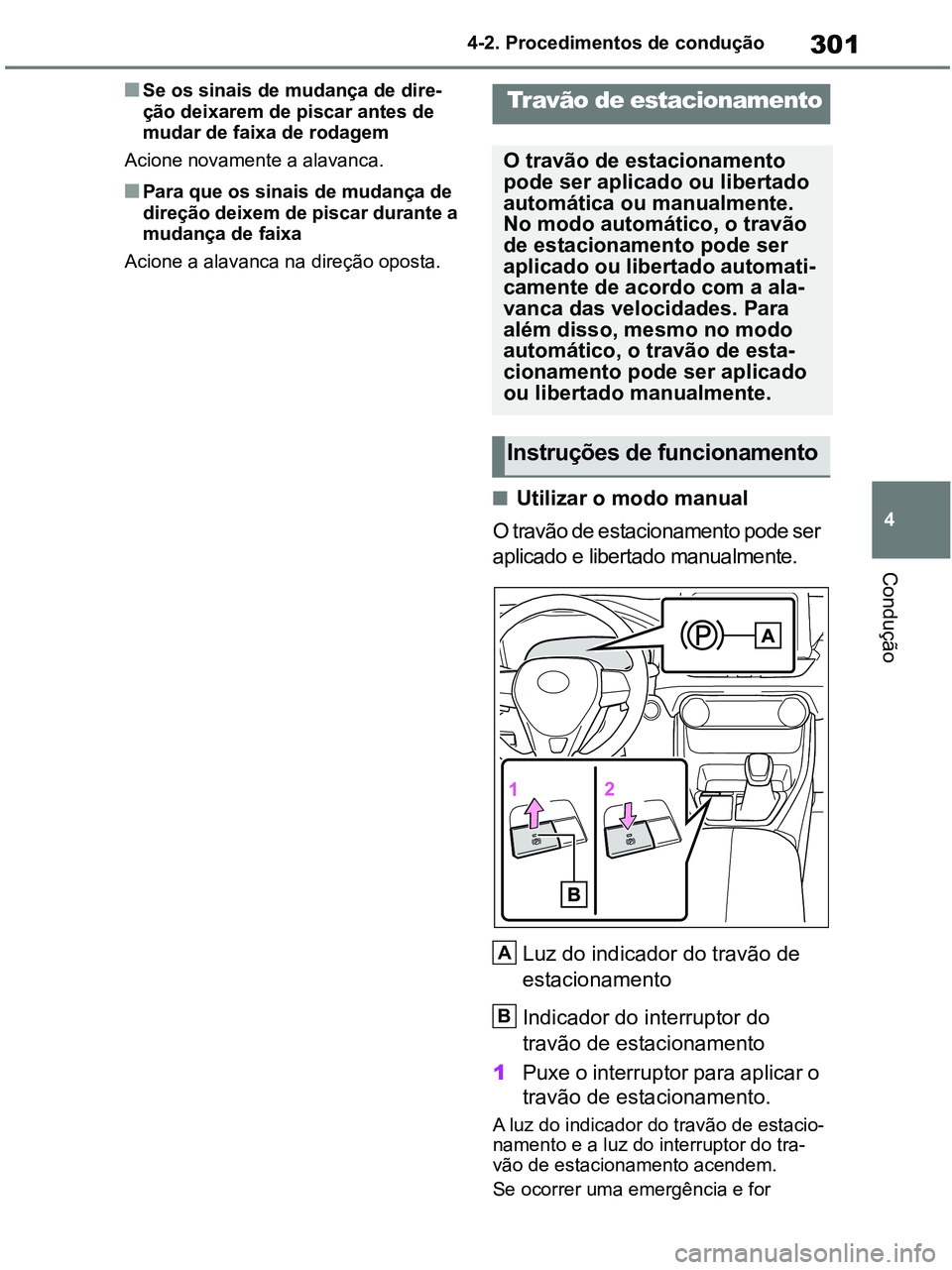

301
4 4-2. Procedimentos de condução
Condução
■Se os sinais de mudança de dire-
ção deixarem de piscar antes de
mudar de faixa de rodagem
Acione novamente a alavanca.
■Para que os sinais de mudança de
direção deixem de piscar durante a
mudança de faixa
Acione a alavanca na direção oposta.
■Utilizar o modo manual
O travão de estacionamento pode ser
aplicado e libertado manualmente.
Luz do indicador do travão de
estacionamento
Indicador do interruptor do
travão de estacionamento
1Puxe o interruptor para aplicar o
travão de estacionamento.
A luz do indicador do travão de estacio-
namento e a luz do interruptor do tra-
vão de estacionamento acendem.
Se ocorrer uma emergência e for
Travão de estacionamento
O travão de estacionamento
pode ser aplicado ou libertado
automática ou manualmente.
No modo automático, o travão
de estacionamento pode ser
aplicado ou libertado automati-
camente de acordo com a ala-
vanca das velocidades. Para
além disso, mesmo no modo
automático, o travão de esta-
cionamento pode ser aplicado
ou libertado manualmente.
Instruções de funcionamento
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 301 Wednesday, January 27, 2021 6:28 PM

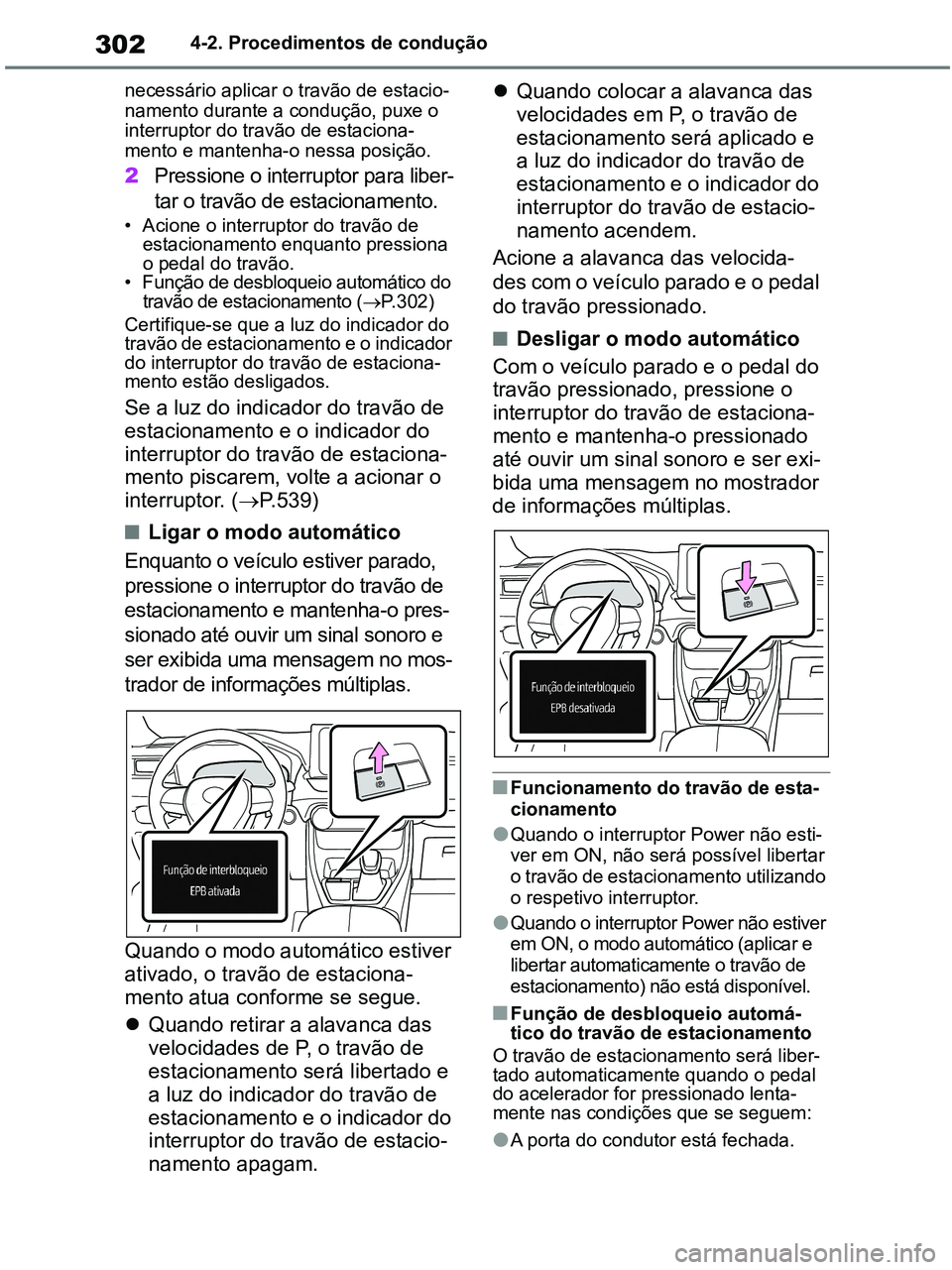

3024-2. Procedimentos de condução
necessário aplicar o travão de estacio-
namento durante a condução, puxe o
interruptor do travão de estaciona-
mento e mantenha-o nessa posição.
2Pressione o interruptor para liber-
tar o travão de estacionamento.
• Acione o interruptor do travão de
estacionamento enquanto pressiona
o pedal do travão.
• Função de desbloqueio automático do
travão de estacionamento (P.302)
Certifique-se que a luz do indicador do
travão de estacionamento e o indicador
do interruptor do travão de estaciona-
mento estão desligados.
Se a luz do indicador do travão de
estacionamento e o indicador do
interruptor do travão de estaciona-
mento piscarem, volte a acionar o
interruptor. (P.539)
■Ligar o modo automático
Enquanto o veículo estiver parado,
pressione o interruptor do travão de
estacionamento e mantenha-o pres-
sionado até ouvir um sinal sonoro e
ser exibida uma mensagem no mos-
trador de informações múltiplas.
Quando o modo automático estiver
ativado, o travão de estaciona-
mento atua conforme se segue.
Quando retirar a alavanca das
velocidades de P, o travão de
estacionamento será libertado e
a luz do indicador do travão de
estacionamento e o indicador do
interruptor do travão de estacio-
namento apagam.Quando colocar a alavanca das
velocidades em P, o travão de
estacionamento será aplicado e
a luz do indicador do travão de
estacionamento e o indicador do
interruptor do travão de estacio-
namento acendem.
Acione a alavanca das velocida-
des com o veículo parado e o pedal
do travão pressionado.
■Desligar o modo automático
Com o veículo parado e o pedal do
travão pressionado, pressione o
interruptor do travão de estaciona-
mento e mantenha-o pressionado
até ouvir um sinal sonoro e ser exi-
bida uma mensagem no mostrador
de informações múltiplas.
■Funcionamento do travão de esta-
cionamento
●Quando o interruptor Power não esti-
ver em ON, não será possível libertar
o travão de estacionamento utilizando
o respetivo interruptor.
●Quando o interruptor Power não estiver
em ON, o modo automático (aplicar e
libertar automaticamente o travão de
estacionamento) não está disponível.
■Função de desbloqueio automá-
tico do travão de estacionamento
O travão de estacionamento será liber-
tado automaticamente quando o pedal
do acelerador for pressionado lenta-
mente nas condições que se seguem:
●A porta do condutor está fechada.
pM_RAV4-HV_OM_OM42D32PT.book Page 302 Wednesday, January 27, 2021 6:28 PM

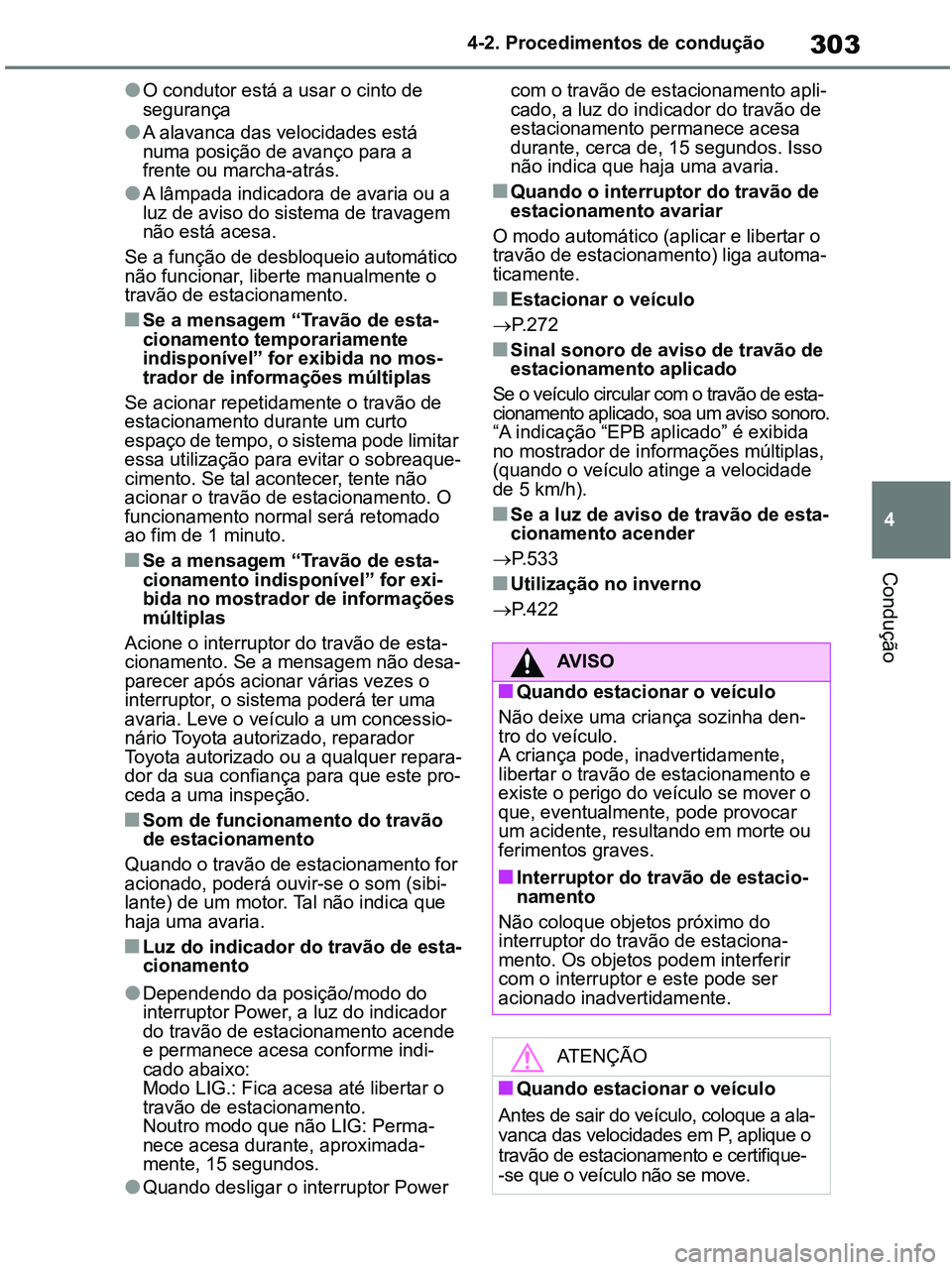

303
4 4-2. Procedimentos de condução
Condução
●O condutor está a usar o cinto de
segurança
●A alavanca das velocidades está
numa posição de avanço para a
frente ou marcha-atrás.
●A lâmpada indicadora de avaria ou a
luz de aviso do sistema de travagem
não está acesa.
Se a função de desbloqueio automático
não funcionar, liberte manualmente o
travão de estacionamento.
■Se a mensagem “Travão de esta-
cionamento temporariamente
indisponível” for exibida no mos-
trador de informações múltiplas
Se acionar repetidamente o travão de
estacionamento durante um curto
espaço de tempo, o sistema pode limitar
essa utilização para evitar o sobreaque-
cimento. Se tal acontecer, tente não
acionar o travão de estacionamento. O
funcionamento normal será retomado
ao fim de 1 minuto.
■Se a mensagem “Travão de esta-
cionamento indisponível” for exi-
bida no mostrador de informações
múltiplas
Acione o interruptor do travão de esta-
cionamento. Se a mensagem não desa-
parecer após acionar várias vezes o
interruptor, o sistema poderá ter uma
avaria. Leve o veículo a um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repara-
dor da sua confiança para que este pro-
ceda a uma inspeção.
■Som de funcionamento do travão
de estacionamento
Quando o travão de estacionamento for
acionado, poderá ouvir-se o som (sibi-
lante) de um motor. Tal não indica que
haja uma avaria.
■Luz do indicador do travão de esta-
cionamento
●Dependendo da posição/modo do
interruptor Power, a luz do indicador
do travão de estacionamento acende
e permanece acesa conforme indi-
cado abaixo:
Modo LIG.: Fica acesa até libertar o
travão de estacionamento.
Noutro modo que não LIG: Perma-
nece acesa durante, aproximada-
mente, 15 segundos.
●Quando desligar o interruptor Power com o travão de estacionamento apli-
cado, a luz do indicador do travão de
estacionamento permanece acesa
durante, cerca de, 15 segundos. Isso
não indica que haja uma avaria.
■Quando o interruptor do travão de
estacionamento avariar
O modo automático (aplicar e libertar o
travão de estacionamento) liga automa-
ticamente.
■Estacionar o veículo
P. 2 7 2
■Sinal sonoro de aviso de travão de
estacionamento aplicado
Se o veículo circular com o travão de esta-
cionamento aplicado, soa um aviso sonoro.
“A indicação “EPB aplicado” é exibida
no mostrador de informações múltiplas,
(quando o veículo atinge a velocidade
de 5 km/h).
■Se a luz de aviso de travão de esta-
cionamento acender
P. 5 3 3
■Utilização no inverno
P. 4 2 2
AV I S O
■Quando estacionar o veículo
Não deixe uma criança sozinha den-
tro do veículo.
A criança pode, inadvertidamente,
libertar o travão de estacionamento e
existe o perigo do veículo se mover o
que, eventualmente, pode provocar
um acidente, resultando em morte ou
ferimentos graves.
■Interruptor do travão de estacio-
namento
Não coloque objetos próximo do
interruptor do travão de estaciona-
mento. Os objetos podem interferir
com o interruptor e este pode ser
acionado inadvertidamente.
ATENÇÃO
■Quando estacionar o veículo
Antes de sair do veículo, coloque a ala-
vanca das velocidades em P, aplique o
travão de estacionamento e certifique-
-se que o veículo não se move.
pM_RAV4-HV_OM_OM42D32PT.book Page 303 Wednesday, January 27, 2021 6:28 PM

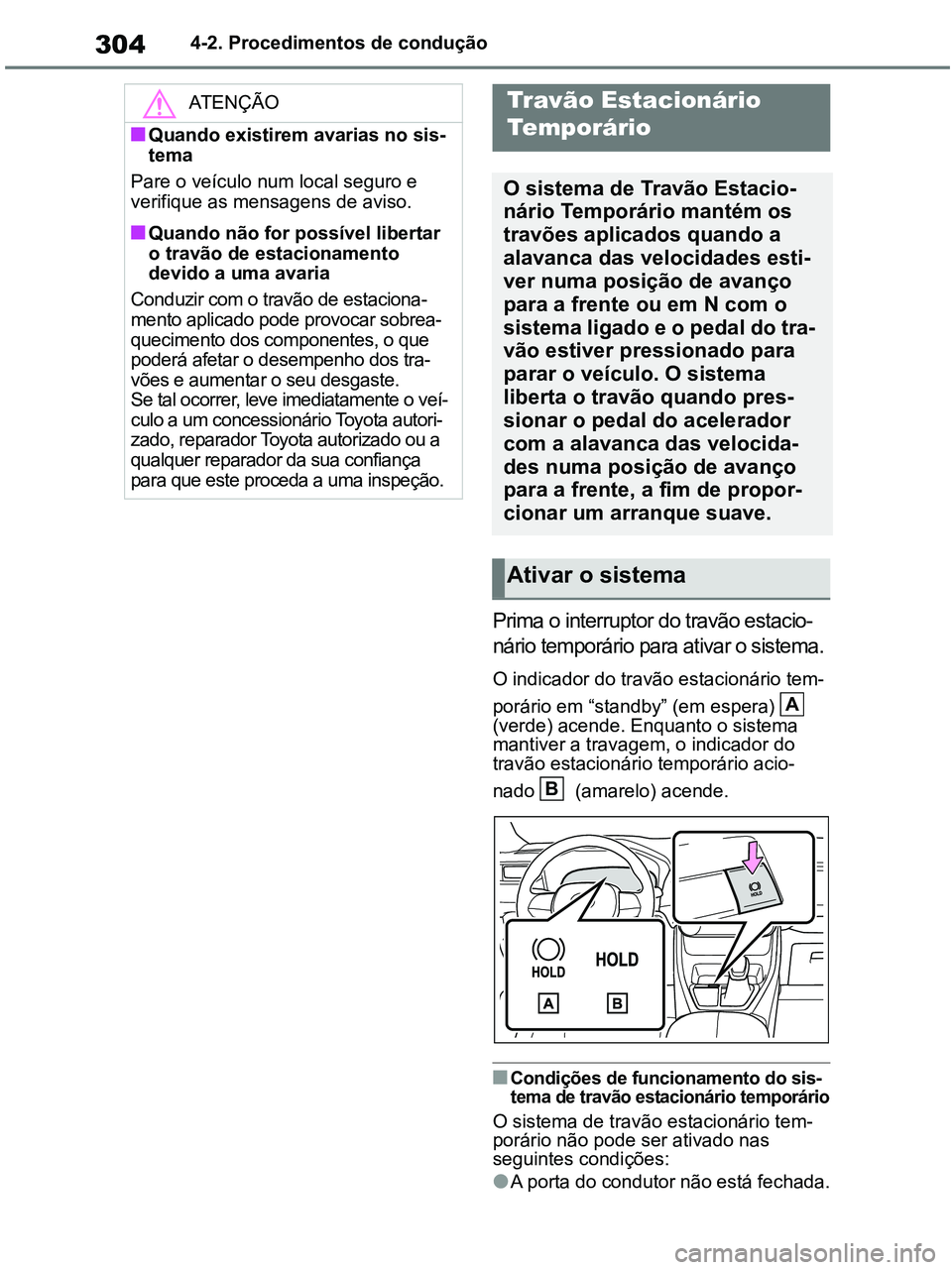

3044-2. Procedimentos de condução
Prima o interruptor do travão estacio-
nário temporário para ativar o sistema.
O indicador do travão estacionário tem-
porário em “standby” (em espera)
(verde) acende. Enquanto o sistema
mantiver a travagem, o indicador do
travão estacionário temporário acio-
nado (amarelo) acende.
■Condições de funcionamento do sis-
tema de travão estacionário temporário
O sistema de travão estacionário tem-
porário não pode ser ativado nas
seguintes condições:
●A porta do condutor não está fechada.
ATENÇÃO
■Quando existirem avarias no sis-
tema
Pare o veículo num local seguro e
verifique as mensagens de aviso.
■Quando não for possível libertar
o travão de estacionamento
devido a uma avaria
Conduzir com o travão de estaciona-
mento aplicado pode provocar sobrea-
quecimento dos componentes, o que
poderá afetar o desempenho dos tra-
vões e aumentar o seu desgaste.
Se tal ocorrer, leve imediatamente o veí-
culo a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança
para que este proceda a uma inspeção.
Travão Estacionário
Temporário
O sistema de Travão Estacio-
nário Temporário mantém os
travões aplicados quando a
alavanca das velocidades esti-
ver numa posição de avanço
para a frente ou em N com o
sistema ligado e o pedal do tra-
vão estiver pressionado para
parar o veículo. O sistema
liberta o travão quando pres-
sionar o pedal do acelerador
com a alavanca das velocida-
des numa posição de avanço
para a frente, a fim de propor-
cionar um arranque suave.
Ativar o sistema
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 304 Wednesday, January 27, 2021 6:28 PM

305
4 4-2. Procedimentos de condução
Condução

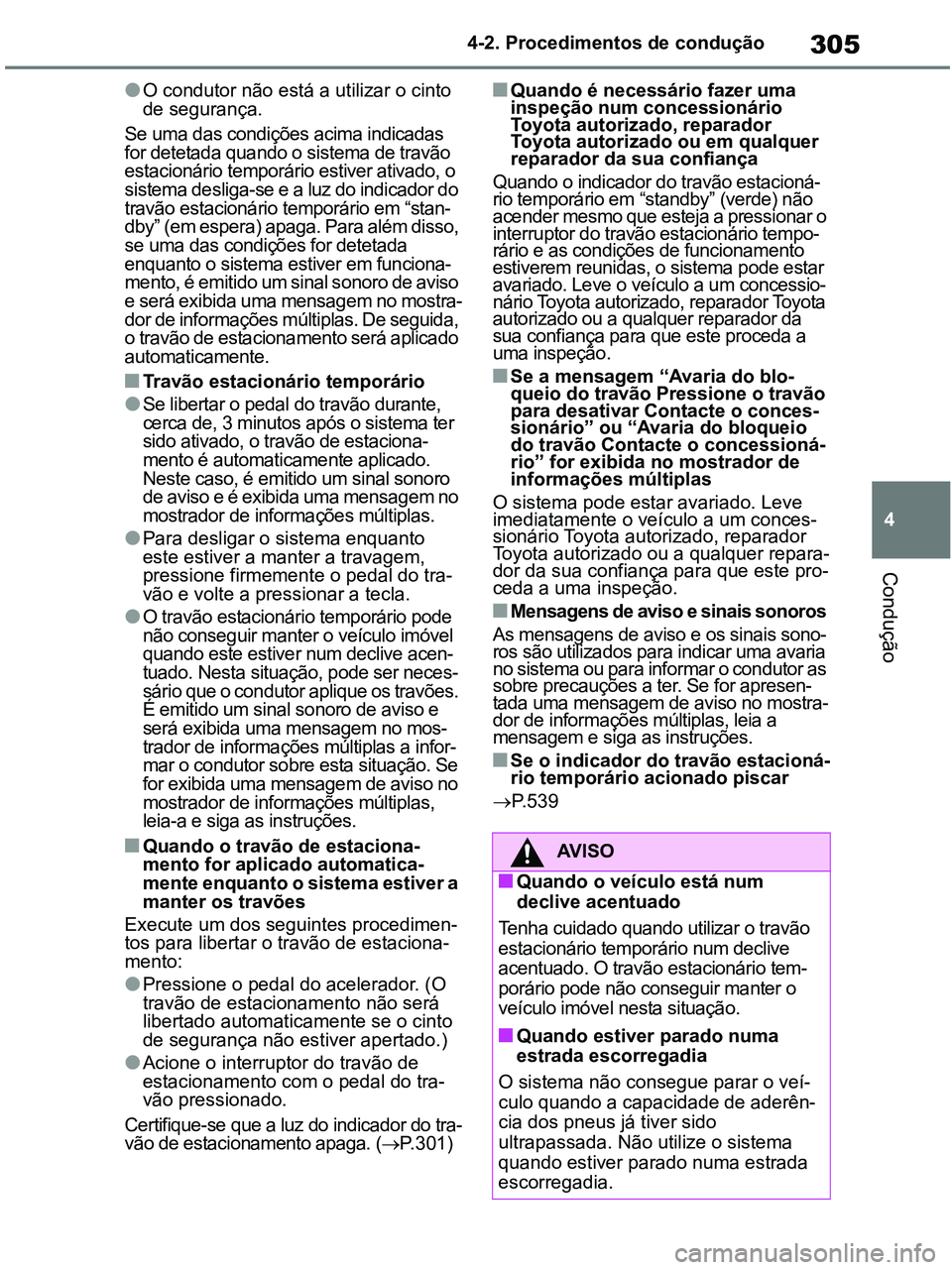

●O condutor não está a utilizar o cinto
de segurança.
Se uma das condições acima indicadas
for detetada quando o sistema de travão
estacionário temporário estiver ativado, o
sistema desliga-se e a luz do indicador do
travão estacionário temporário em “stan-
dby” (em espera) apaga. Para além disso,
se uma das condições for detetada
enquanto o sistema estiver em funciona-
mento, é emitido um sinal sonoro de aviso
e será exibida uma mensagem no mostra-
dor de informações múltiplas. De seguida,
o travão de estacionamento será aplicado
automaticamente.
■Travão estacionário temporário
●Se libertar o pedal do travão durante,
cerca de, 3 minutos após o sistema ter
sido ativado, o travão de estaciona-
mento é automaticamente aplicado.
Neste caso, é emitido um sinal sonoro
de aviso e é exibida uma mensagem no
mostrador de informações múltiplas.
●Para desligar o sistema enquanto
este estiver a manter a travagem,
pressione firmemente o pedal do tra-
vão e volte a pressionar a tecla.
●O travão estacionário temporário pode
não conseguir manter o veículo imóvel
quando este estiver num declive acen-
tuado. Nesta situação, pode ser neces-
sário que o condutor aplique os travões.
É emitido um sinal sonoro de aviso e
será exibida uma mensagem no mos-
trador de informações múltiplas a infor-
mar o condutor sobre esta situação. Se
for exibida uma mensagem de aviso no
mostrador de informações múltiplas,
leia-a e siga as instruções.
■Quando o travão de estaciona-
mento for aplicado automatica-
mente enquanto o sistema estiver a
manter os travões
Execute um dos seguintes procedimen-
tos para libertar o travão de estaciona-
mento:
●Pressione o pedal do acelerador. (O
travão de estacionamento não será
libertado automaticamente se o cinto
de segurança não estiver apertado.)
●Acione o interruptor do travão de
estacionamento com o pedal do tra-
vão pressionado.
Certifique-se que a luz do indicador do tra-
vão de estacionamento apaga. (P.301)
■Quando é necessário fazer uma
inspeção num concessionário
Toyota autorizado, reparador
Toyota autorizado ou em qualquer
reparador da sua confiança
Quando o indicador do travão estacioná-
rio temporário em “standby” (verde) não
acender mesmo que esteja a pressionar o
interruptor do travão estacionário tempo-
rário e as condições de funcionamento
estiverem reunidas, o sistema pode estar
avariado. Leve o veículo a um concessio-
nário Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este proceda a
uma inspeção.
■Se a mensagem “Avaria do blo-
queio do travão Pressione o travão
para desativar Contacte o conces-
sionário” ou “Avaria do bloqueio
do travão Contacte o concessioná-
rio” for exibida no mostrador de
informações múltiplas
O sistema pode estar avariado. Leve
imediatamente o veículo a um conces-
sionário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repara-
dor da sua confiança para que este pro-
ceda a uma inspeção.
■Mensagens de aviso e sinais sonoros
As mensagens de aviso e os sinais sono-
ros são utilizados para indicar uma avaria
no sistema ou para informar o condutor as
sobre precauções a ter. Se for apresen-
tada uma mensagem de aviso no mostra-
dor de informações múltiplas, leia a
mensagem e siga as instruções.
■Se o indicador do travão estacioná-
rio temporário acionado piscar
P. 5 3 9
AV I S O
■Quando o veículo está num
declive acentuado
Tenha cuidado quando utilizar o travão
estacionário temporário num declive
acentuado. O travão estacionário tem-
porário pode não conseguir manter o
veículo imóvel nesta situação.
■Quando estiver parado numa
estrada escorregadia
O sistema não consegue parar o veí-
culo quando a capacidade de aderên-
cia dos pneus já tiver sido
ultrapassada. Não utilize o sistema
quando estiver parado numa estrada
escorregadia.
pM_RAV4-HV_OM_OM42D32PT.book Page 305 Wednesday, January 27, 2021 6:28 PM

3064-2. Funcionamento das luzes e do limpa-para-brisas
ATENÇÃO
■Quando estacionar o veículo
O travão estacionário temporário não
foi concebido para ser utilizado quando
estaciona o veículo por um longo
período de tempo. Se colocar o inter-
ruptor Power no modo OFF enquanto o
sistema estiver ativado, este poderá
ser desativado, o que pode fazer com
que o veículo se mova. Quando acio-
nar o interruptor Power, pressione o
pedal do travão, coloque a alavanca
das velocidades em P e aplique o tra-
vão de estacionamento.
pM_RAV4-HV_OM_OM42D32PT.book Page 306 Wednesday, January 27, 2021 6:28 PM

307
4 4-3. Funcionamento das luzes e do limpa-para-brisas
Condução
4-3.Operating the lights and wipers
Se acionar o interruptor as
luzes acendem conforme se segue:
1 As luzes de mínimos, de
presença, da chapa de matrí-
cula e do painel de instrumentos
acendem.
2 As luzes dos faróis e todas
as luzes acima mencionadas
acendem.
3 As luzes dos faróis, as
luzes para circulação diurna
(P.307) e todas as luzes
acima mencionadas acendem e
apagam automaticamente.
■O modo Auto pode ser utilizado
quando
O interruptor Power estiver em ON.
■Sistema de iluminação para circula-
ção diurna
Para que o seu veículo seja mais visível aos outros condutores durante a condu-
ção diurna, as luzes para circulação
diurna acendem automaticamente sem-
pre que colocar o sistema híbrido em
funcionamento e libertar o travão de
estacionamento com o interruptor dos
faróis na posiçãoe . (Iluminação mais
brilhante do que as luzes de mínimos.) As
luzes para circulação diurna não foram
concebidas para serem utilizadas à noite.
■Sensor de controlo dos faróis
O sensor pode não funcionar devida-
mente se estiver obstruído por um
objeto ou se afixar algo no para-brisas
que bloqueie o sensor. Estas situações
interferem com a capacidade do sensor
de detetar o nível da luz ambiente, o
que pode provocar uma avaria no sis-
tema automático dos faróis.
■Sistema automático para desligar
os faróis
Tipo A
As luzes apagam depois de colocar o
interruptor Power em ACC ou OFF (des-
ligado) e abrir a porta do condutor.
Para voltar a ligar as luzes, coloque o
interruptor Power em LIG. ou coloque o
interruptor das luzes na posição
uma vez e, de seguida, novamente na
posição ou .
Tipo B
●Quando o interruptor das luzes estiver
na posição ou : Os faróis e
as luzes de nevoeiro da frente desli-
gam se colocar o interruptor Power
em ACC ou OFF (desligado).
●Quando o interruptor dos faróis esti-
ver na posição : Os faróis e todas
as luzes apagam depois de colocar o
interruptor Power em ACC ou OFF
(desligado).
Para voltar a ligar as luzes, coloque o
Interruptor dos faróis
Os faróis podem ser acionados
manual ou automaticamente.
Ligar os faróis
pM_RAV4-HV_OM_OM42D32PT.book Page 307 Wednesday, January 27, 2021 6:28 PM

3084-3. Funcionamento das luzes e do limpa-para-brisas
interruptor Power em LIG. ou coloque o
interruptor das luzes na posição
uma vez e, de seguida, novamente na
posição ou .
■Sinal sonoro de aviso de luz
Quando colocar o interruptor Power em
ACC ou OFF (desligado) e abrir a porta
do condutor enquanto as luzes estive-
rem ligadas, soa um sinal sonoro.
■Sistema de nivelamento automá-
tico dos faróis
O nível dos faróis é ajustado automatica-
mente de acordo com o número de passa-
geiros e as condições de carga do veículo,
a fim de garantir que os faróis não interfe-
rem com os outros utentes da estrada.
■Função de poupança da bateria de
12 volts
Tipo A
Para evitar a descarga da bateria de 12
volts, se os faróis e/ou as luzes de pre-
sença estiverem ligados quando colocar
o interruptor Power em OFF (desligado),
a função de poupança da bateria de 12
volts entra em funcionamento e desliga
automaticamente todas as luzes ao fim
de, cerca de, 20 minutos.
Nas situações que se seguem, a função
de poupança da bateria de 12 volts é
cancelada uma vez e, de seguida, reati-
vada. Todas as luzes apagam automati-
camente 20 minutos depois de a função
de poupança da bateria de 12 volts ter
sido reativada:
●Quando acionar o interruptor dos
faróis
●Quando abrir ou fechar uma porta
Tipo B
Para evitar a descarga da bateria de 12
volts, se o interruptor das luzes estiver
na posição quando colocar o inter-
ruptor Power em OFF (desligado), a
função de poupança da bateria de 12
volts entra em funcionamento e desliga
automaticamente todas as luzes ao fim
de 20 minutos.
Em qualquer das situações que se
seguem, a função de poupança da bate-
ria de 12 volts é cancelada uma vez e,
de seguida, reativada. Todas as luzes desligam automaticamente 20 minutos
depois a função de poupança da bateria
de 12 volts ter sido reativada:
●Quando acionar o interruptor dos
faróis
●Quando abrir ou fechar uma porta
■Se a indicação “Avaria no sistema
de faróis Dirija-se ao seu conces-
sionário” for exibida no mostrador
de informações múltiplas
O sistema pode estar avariado. Leve o
seu veículo a um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou a qualquer reparador da sua
confiança.
■Configuração
Algumas configurações (por ex. sensibi-
lidade do sensor de luz) podem ser alte-
radas.
(Configurações pessoais: P.600)
1Com os faróis ligados, empurre
a alavanca para a frente para
ligar os máximos.
ATENÇÃO
■Para evitar a descarga da bateria
de 12 volts
Não deixe as luzes ligadas mais
tempo do que o necessário quando o
sistema híbrido estiver desligado.
Ligar os máximos
pM_RAV4-HV_OM_OM42D32PT.book Page 308 Wednesday, January 27, 2021 6:28 PM

309
4 4-3. Reabastecimento
Condução
Puxe a alavanca na sua direção até à
posição central para desligar os máximos.
2Puxe a alavanca na sua direção
e liberte-a para fazer código de
luzes uma vez.
Pode fazer código de luzes com os
faróis ligados ou desligados.
Este sistema acende os faróis durante
30 segundos quando colocar o inter-
ruptor Power em OFF (desligado).
Puxe a alavanca na sua direção e
liberte-a com o interruptor dos faróis
na posição depois de colocar o
interruptor Power em OFF (desli-
gado).
Puxe a alavanca na sua direção e liberte-
-a novamente para desligar as luzes.
*: Se equipado
1Prima o interruptor da Luz Auto-
mática de Máximos.
Sistema “Follow me home”
AHB (Luz Automática de
Máximos)*
A Luz Automática de Máximos
utiliza um sensor de câmara
integrado no veículo para ava-
liar a intensidade da iluminação
pública, dos veículos que circu-
lam à sua frente, etc. e liga e
desliga os máximos automatica-
mente, conforme necessário.
AV I S O
■Limitações da Luz Automática de
Máximos
Não confie excessivamente na Luz
Automática de Máximos. Conduza
sempre com segurança tendo o cui-
dado de observar a área circundante e
de ligar ou desligar as luzes de máxi-
mos manualmente, se necessário.
■Para evitar o funcionamento
incorreto da Luz Automática de
Máximos
Não sobrecarregue o veículo.
Ativar a Luz Automática de
Máximos
pM_RAV4-HV_OM_OM42D32PT.book Page 309 Wednesday, January 27, 2021 6:28 PM

3104-3. Funcionamento das luzes e do limpa-para-brisas
2Empurre a alavanca para a
frente com o interruptor dos
faróis na posição ou .
O indicador da Luz Automática de
Máximos acende quando o sistema
estiver em funcionamento.
■Condições de funcionamento da
Luz Automática de Máximos
●Quando as condições que se seguem
estiverem reunidas, as luzes de máxi-
mos ligam automaticamente (após 1
segundo, aproximadamente):
• A velocidade do veículo é superior a
30-40 km/h.
• A área à frente do veículo está escura.
• Quando não houver veículos a circu-
lar à sua frente com os faróis ou as
luzes de presença ligadas.
• Há pouca iluminação pública na
estrada à sua frente.
●Quando ocorrer umas das condições
que se seguem, as luzes de máximos
desligam automaticamente:
• A velocidade do veículo desce abaixo
dos 25-30 km/h
*.
• A área à frente do seu veículo não
está escura.
• Os veículos que circulam à sua frente
têm os faróis ou as luzes de presença
ligados.
• A estrada à sua frente tem uma boa
iluminação pública.
*: A velocidade do veículo à qual as
luzes de máximos ligam/desligam
automaticamente pode variar depen-
dendo do país de destino do veículo.
■Informação de deteção do sensor
da câmara
●As luzes de máximos podem não des-ligar automaticamente nas seguintes
situações:
• Quando os veículos em sentido con-
trário surgem de repente, numa curva
• Quando outro veículo se atravessa à
frente do seu
• Quando os veículos que circulam à
sua frente estão ocultos devido a cur-
vas sucessivas, separadores da
estrada ou árvores
• Quando os veículos que circulam à
sua frente aparecem de uma faixa
distante numa estrada larga
• Quando os veículos que circulam à
sua frente não têm luzes
●As luzes de máximos podem desligar
se for detetado um veículo a circular à
sua frente com as luzes de nevoeiro
ligadas, mas com os faróis desligados.
●As luzes das casas, iluminação
pública, semáforos e dos cartazes ou
sinais luminosos podem fazer com
que as luzes de máximos mudem
para médios, ou que se mantenham
os médios.
●Os fatores que se seguem podem
afetar o tempo necessário para ligar
ou desligar as luzes de máximos:
• Luminosidade dos faróis, luzes de
nevoeiro e luzes de presença dos veí-
culos que circulam à sua frente
• Movimento e a direção dos veículos
que circulam à sua frente
• Quando um veículo que circula à sua
frente só tem luzes operacionais de
um lado
• Quando um veículo que circula à sua
frente é um veículo de duas rodas
• Estado da estrada (declives, curvas,
estado da superfície da estrada, etc.)
• Número de passageiros e quantidade
de bagagem
●As luzes de máximos podem ligar ou
desligar de forma inesperada.
●Podem ser detetadas bicicletas ou
objetos similares.
●Nas situações abaixo, o sistema pode
não detetar com precisão o nível de
luminosidade das imediações.
Isto pode fazer com que os médios
continuem acesos ou que os máximos
incomodem os peões, veículos que
circulam à sua frente ou outros.
Nestes casos, altere manualmente
entre máximos e médios.
• Em condições meteorológicas adver-
sas (chuva, neve, nevoeiro, tempesta-
pM_RAV4-HV_OM_OM42D32PT.book Page 310 Wednesday, January 27, 2021 6:28 PM
