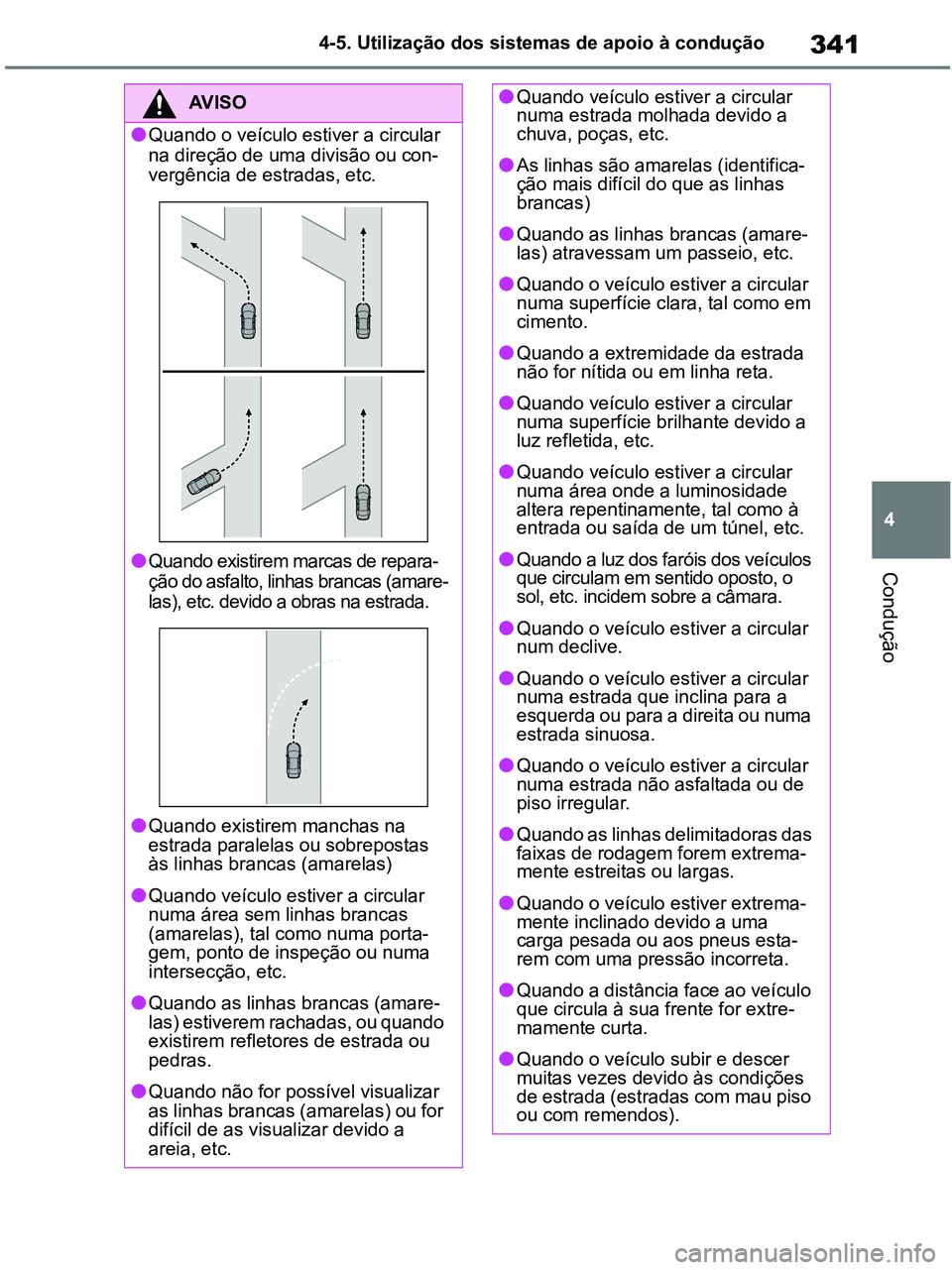

341
4 4-5. Utilização dos sistemas de apoio à condução
Condução
AV I S O
●Quando o veículo estiver a circular
na direção de uma divisão ou con-
vergência de estradas, etc.
●Quando existirem marcas de repara-
ção do asfalto, linhas brancas (amare-
las), etc. devido a obras na estrada.
●Quando existirem manchas na
estrada paralelas ou sobrepostas
às linhas brancas (amarelas)
●Quando veículo estiver a circular
numa área sem linhas brancas
(amarelas), tal como numa porta-
gem, ponto de inspeção ou numa
intersecção, etc.
●Quando as linhas brancas (amare-
las) estiverem rachadas, ou quando
existirem refletores de estrada ou
pedras.
●Quando não for possível visualizar
as linhas brancas (amarelas) ou for
difícil de as visualizar devido a
areia, etc.
●Quando veículo estiver a circular
numa estrada molhada devido a
chuva, poças, etc.
●As linhas são amarelas (identifica-
ção mais difícil do que as linhas
brancas)
●Quando as linhas brancas (amare-
las) atravessam um passeio, etc.
●Quando o veículo estiver a circular
numa superfície clara, tal como em
cimento.
●Quando a extremidade da estrada
não for nítida ou em linha reta.
●Quando veículo estiver a circular
numa superfície brilhante devido a
luz refletida, etc.
●Quando veículo estiver a circular
numa área onde a luminosidade
altera repentinamente, tal como à
entrada ou saída de um túnel, etc.
●Quando a luz dos faróis dos veículos
que circulam em sentido oposto, o
sol, etc. incidem sobre a câmara.
●Quando o veículo estiver a circular
num declive.
●Quando o veículo estiver a circular
numa estrada que inclina para a
esquerda ou para a direita ou numa
estrada sinuosa.
●Quando o veículo estiver a circular
numa estrada não asfaltada ou de
piso irregular.
●Quando as linhas delimitadoras das
faixas de rodagem forem extrema-
mente estreitas ou largas.
●Quando o veículo estiver extrema-
mente inclinado devido a uma
carga pesada ou aos pneus esta-
rem com uma pressão incorreta.
●Quando a distância face ao veículo
que circula à sua frente for extre-
mamente curta.
●Quando o veículo subir e descer
muitas vezes devido às condições
de estrada (estradas com mau piso
ou com remendos).
pM_RAV4-HV_OM_OM42D32PT.book Page 341 Wednesday, January 27, 2021 6:28 PM
Page 342 of 624

3424-5. Utilização dos sistemas de apoio à condução
■Função de aviso de saída da
faixa de rodagem
Quando o sistema determinar que
o veículo se pode afastar da sua
faixa de rodagem ou da berma
*,
será apresentado um aviso no
mostrador de informações múlti-
plas e soa um sinal sonoro de aviso
para alertar o condutor.
Quando o sinal sonoro de aviso soar,
verifique a área que circunda o veículo
e mova o volante da direção com cui-
dado para voltar a centrar o veículo na
faixa de rodagem.Veículos com Monitorização do Ângulo
Morto: Quando o sistema determinar
que o veículo se pode afastar da sua
faixa de rodagem e que existe uma ele-
vada possibilidade de colisão quando
ultrapassar um veículo que circula na
faixa adjacente, o aviso de saída da
faixa de rodagem é ativado, mesmo
que os sinais de mudança de direção
estejam em funcionamento.
*: Limite entre o asfalto e o lado da
estrada, tal como relva, solo ou uma
berma.
■Função de assistência à direção
Quando o sistema determinar que
o veículo se pode afastar da sua
faixa de rodagem ou da berma
*, o
sistema presta a assistência neces-
sária, movimentando o volante da
direção com pequenos impulsos
durante um curto espaço de tempo
para manter o veículo dentro da
sua faixa de rodagem.
Se o sistema detetar que não moveu o
volante da direção durante um determi-
nado período de tempo ou que não o está
AV I S O
●Quando circular num túnel ou à
noite com os faróis desligados ou
quando a luz dos faróis estiver
enfraquecida devido a sujidade ou
desalinhamento.
●Quando o veículo for atingido por
ventos cruzados.
●Quando o veículo for afetado pelo
vento de um veículo que circula
numa faixa próxima.
●Quando o veículo acabou de mudar
de faixa de rodagem ou de atraves-
sar uma interseção.
●Quando utilizar pneus de estrutura,
fabricante, marca ou padrão de
piso diferentes.
●Quando estão instalados pneus de
dimensões diferentes do especifi-
cado para o veículo.
●Quando o veículo estiver equipado
com pneus de neve, etc.
●Quando o veículo estiver a circular
a uma velocidade extremamente
elevada.
Funções incluídas no sis-
tema LTA (Sistema de Apoio
ao Reconhecimento do tra-
çado da faixa de rodagem)
pM_RAV4-HV_OM_OM42D32PT.book Page 342 Wednesday, January 27, 2021 6:28 PM
Page 343 of 624

343
4 4-5. Utilização dos sistemas de apoio à condução
Condução
a agarrar com firmeza, é exibido um aviso
no mostrador de informações múltiplas e
a função é temporariamente cancelada.
Veículos com Monitorização do Ângulo
Morto: Quando o sistema determinar
que o veículo se pode afastar da sua
faixa de rodagem e que existe uma ele-
vada possibilidade de colisão quando
ultrapassar um veículo que circula na
faixa adjacente, a função de assistên-
cia à direção é ativada, mesmo que os
sinais de mudança de direção estejam
em funcionamento.
*: Limite entre o asfalto e o lado da
estrada, tal como relva, solo ou uma
berma.
■Função de aviso de oscilação
do veículo
Quando o veículo estiver a oscilar
dentro da sua faixa de rodagem, o
sinal sonoro de aviso soa e é exi-
bida uma mensagem no mostrador
de informações múltiplas para aler-
tar o condutor.
■Função de centralização na
faixa de rodagem
Esta função está associada ao con-
trolo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades e presta a assistên-
cia necessária, movendo o volante
da direção por forma a manter o
veículo na sua faixa de rodagem.
Quando o controlo dinâmico da veloci-
dade de cruzeiro com radar em toda a
gama de velocidades não estiver em fun-
cionamento, a função de centralização
na faixa de rodagem não será ativada.
Quando for difícil ou, até mesmo
impossível visualizar as linhas da faixa
de rodagem brancas (amarelas), tal
como num engarrafamento de trânsito,
esta função ajuda a seguir o veículo
que circula à sua frente monitorizando
a sua posição.
Se o sistema detetar que não moveu o
volante da direção durante um determi-
nado período de tempo ou que não o
está a agarrar com firmeza, é exibido um
aviso no mostrador de informações múlti-
pM_RAV4-HV_OM_OM42D32PT.book Page 343 Wednesday, January 27, 2021 6:28 PM
Page 344 of 624

3444-5. Utilização dos sistemas de apoio à condução
plas e a função é temporariamente can-
celada.
Prima o interruptor LTA para ligar o
sistema LTA.
O indicador LTA acende e é exibida
uma mensagem no mostrador de infor-
mações múltiplas.
Prima novamente o interruptor LTA
para desligar o sistema LTA.
Quando ligar ou desligar o sistema
LTA, o seu estado permanece o mesmo
da próxima vez que colocar o sistema
híbrido em funcionamento.
Indicador LTA
O tipo de iluminação do indicador
informa o condutor sobre o estado do
funcionamento do sistema.
Iluminação em branco: O sistema LTA
está em funcionamento.
Iluminação em verde: A assistência ao
volante da direção da função de assis-
tência à direção ou da função de cen-
tralização na faixa de rodagem está em
funcionamento.
A piscar em laranja: A função de aviso
de saída de faixa de rodagem está em
funcionamento.
Mostrador do funcionamento da
assistência ao volante da direção
Este mostrador é exibido quando o
mostrador de informações múltiplas for
alterado para o mostrador de
Ligar o sistema LTA (Sis-
tema de Apoio ao Reconhe-
cimento do traçado da faixa
de rodagem)
Indicações no mostrador de
informações múltiplas
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 344 Wednesday, January 27, 2021 6:28 PM

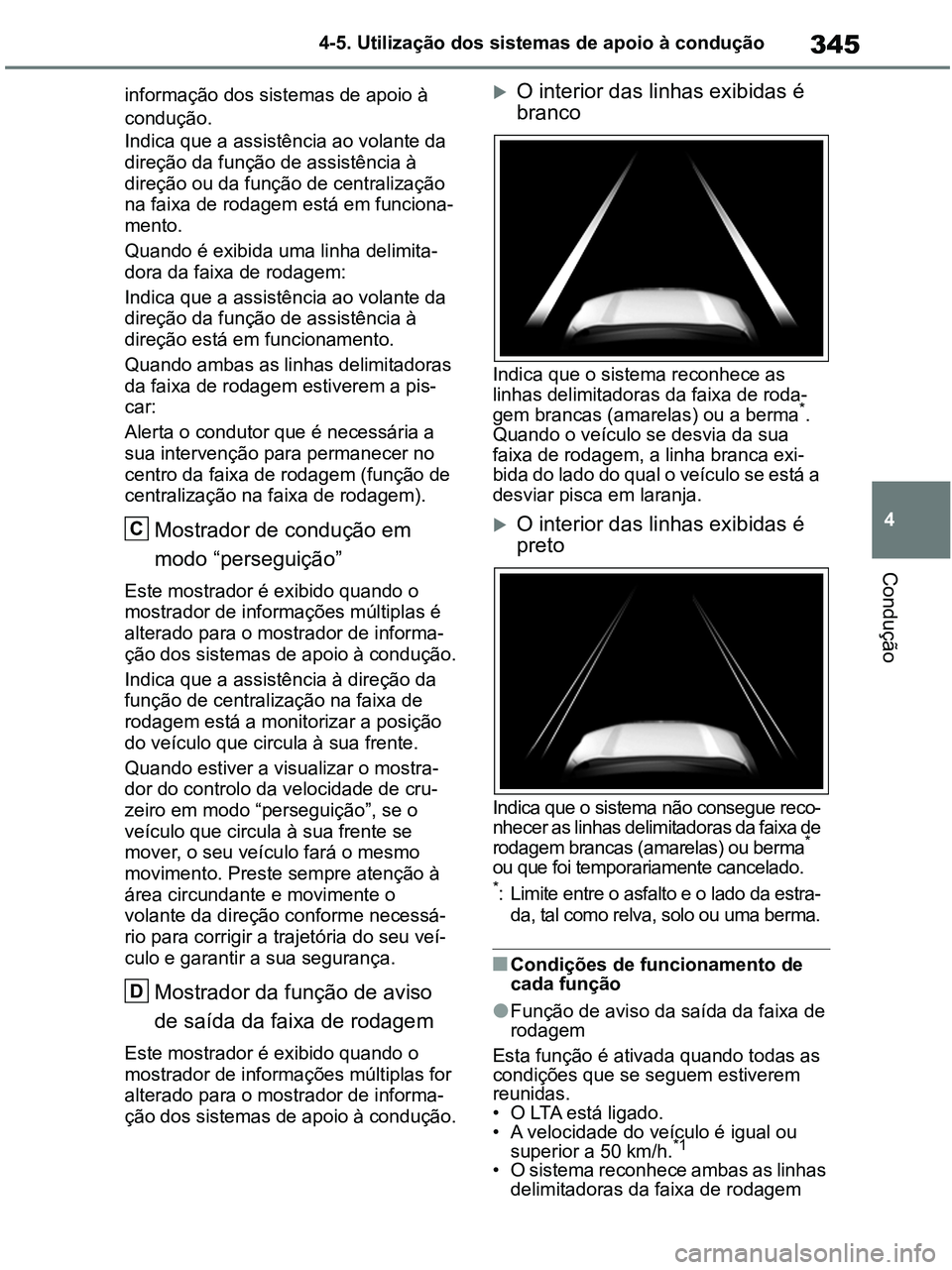

Page 345 of 624

345
4 4-5. Utilização dos sistemas de apoio à condução
Condução
informação dos sistemas de apoio à
condução.
Indica que a assistência ao volante da
direção da função de assistência à
direção ou da função de centralização
na faixa de rodagem está em funciona-
mento.
Quando é exibida uma linha delimita-
dora da faixa de rodagem:
Indica que a assistência ao volante da
direção da função de assistência à
direção está em funcionamento.
Quando ambas as linhas delimitadoras
da faixa de rodagem estiverem a pis-
car:
Alerta o condutor que é necessária a
sua intervenção para permanecer no
centro da faixa de rodagem (função de
centralização na faixa de rodagem).
Mostrador de condução em
modo “perseguição”
Este mostrador é exibido quando o
mostrador de informações múltiplas é
alterado para o mostrador de informa-
ção dos sistemas de apoio à condução.
Indica que a assistência à direção da
função de centralização na faixa de
rodagem está a monitorizar a posição
do veículo que circula à sua frente.
Quando estiver a visualizar o mostra-
dor do controlo da velocidade de cru-
zeiro em modo “perseguição”, se o
veículo que circula à sua frente se
mover, o seu veículo fará o mesmo
movimento. Preste sempre atenção à
área circundante e movimente o
volante da direção conforme necessá-
rio para corrigir a trajetória do seu veí-
culo e garantir a sua segurança.
Mostrador da função de aviso
de saída da faixa de rodagem
Este mostrador é exibido quando o
mostrador de informações múltiplas for
alterado para o mostrador de informa-
ção dos sistemas de apoio à condução.
O interior das linhas exibidas é
branco
Indica que o sistema reconhece as
linhas delimitadoras da faixa de roda-
gem brancas (amarelas) ou a berma
*.
Quando o veículo se desvia da sua
faixa de rodagem, a linha branca exi-
bida do lado do qual o veículo se está a
desviar pisca em laranja.
O interior das linhas exibidas é
preto
Indica que o sistema não consegue reco-
nhecer as linhas delimitadoras da faixa de
rodagem brancas (amarelas) ou berma
*
ou que foi temporariamente cancelado.
*:Limite entre o asfalto e o lado da estra-
da, tal como relva, solo ou uma berma.
■Condições de funcionamento de
cada função
●Função de aviso da saída da faixa de
rodagem
Esta função é ativada quando todas as
condições que se seguem estiverem
reunidas.
• O LTA está ligado.
• A velocidade do veículo é igual ou
superior a 50 km/h.
*1
• O sistema reconhece ambas as linhas
delimitadoras da faixa de rodagem
C
D
pM_RAV4-HV_OM_OM42D32PT.book Page 345 Wednesday, January 27, 2021 6:28 PM
Page 346 of 624
![TOYOTA RAV4 2020 Manual de utilização (in Portuguese) 3464-5. Utilização dos sistemas de apoio à condução
brancas (amarelas) ou a berma
*2.
(Quando a linha branca [amarela] ou
a berma
*2 é reconhecida apenas de
um dos lados, o sistema atua apena TOYOTA RAV4 2020 Manual de utilização (in Portuguese) 3464-5. Utilização dos sistemas de apoio à condução
brancas (amarelas) ou a berma
*2.
(Quando a linha branca [amarela] ou
a berma
*2 é reconhecida apenas de
um dos lados, o sistema atua apena](/img/14/68716/w960_68716-345.png)
3464-5. Utilização dos sistemas de apoio à condução
brancas (amarelas) ou a berma
*2.
(Quando a linha branca [amarela] ou
a berma
*2 é reconhecida apenas de
um dos lados, o sistema atua apenas
para o lado detetado.)
• A largura da faixa de rodagem é igual
ou superior a 3 m.
• A alavanca do sinal de mudança de
direção não foi acionada. (Veículos
com Monitorização do Ângulo Morto:
Exceto quando estiver um veículo na
faixa de rodagem do lado em que o
sinal de mudança de direção está em
funcionamento)
• O veículo não está a fazer uma curva
apertada.
• Não foram detetadas avarias do sis-
tema. (P.348)
*1: A função é ativada mesmo que a
velocidade do veículo seja inferior a,
cerca de, 50 km/h, quando a função
de centralização na faixa de rodagem
estiver em funcionamento.
*2: Limite entre o asfalto e o lado da
estrada, tal como relva, solo ou uma
berma.
●Função de assistência à direção
Esta função é ativada quando todas as
condições que se seguem estiverem
reunidas, juntamente com as condições
de funcionamento do aviso de saída de
faixa de rodagem.
• A configuração “Contr. direção” no ecrã
no mostrador de informações múlti-
plas está definida para LIG. (P.132)
• Não acelerou nem desacelerou o veí-
culo para além de um determinado
limite.
• Não moveu o volante com força sufi-
ciente para mudar de faixa de rodagem.
• Os sistemas ABS, VSC, TRC e PCS
não estão em funcionamento.
• O sistema TRC ou VSC não está des-
ligado.
• O aviso de mãos fora do volante não
está a ser exibido. (P.347)
●Aviso de oscilação do veículo
Esta função é ativada quando todas as
condições que se seguem estiverem
reunidas.
• A configuração “Aviso osc.” no ecrã
no mostrador de informações múltiplas
está definida para LIG. (P.132)
• A velocidade do veículo é igual ou
superior a 50 km/h.
• A largura da faixa de rodagem é igual ou superior a 3 m.
• Não foram detetadas avarias no sis-
tema. (P.348)
●Função de centralização na faixa de
rodagem
Esta função é ativada quando todas as
condições que se seguem estiverem
reunidas.
• O LTA está ligado.
• A configuração “Contr. direção” e
“Centr faix” no ecrã do mostrador
de informações múltiplas está defi-
nida para LIG. (P.132)
• Esta função reconhece as linhas deli-
mitadoras da faixa de rodagem bran-
cas (amarelas) ou a posição do
veículo que circula à sua frente
(exceto quando este é pequeno, tal
como um motociclo).
• O sistema de controlo dinâmico da
velocidade de cruzeiro com radar em
toda a gama de velocidades está a
funcionar no modo de controlo de dis-
tância entre veículos.
• A largura da faixa de rodagem é de,
aproximadamente, 3 a 4 m.
• A alavanca do sinal de mudança de
direção não está em funcionamento.
• O veículo não está a circular numa
curva apertada.
• Não foram detetadas avarias no sis-
tema. (P.348)
• Não acelerou nem desacelerou o veí-
culo para além de um determinado
limite.
• Não moveu o volante da direção com
força suficiente para mudar de faixa
de rodagem.
• Os sistemas ABS, VSC, TRC e PCS
não estão em funcionamento.
• O sistema TRC ou VSC não está des-
ligado.
• O aviso de mãos fora do volante não
está a ser exibido. (P.347)
• O veículo está a circular no centro da
faixa de rodagem.
• A função de assistência à direção não
está em funcionamento.
■Cancelamento temporário de funções
●Quando as condições de funciona-
mento deixarem de estar reunidas, a
função pode ser temporariamente can-
celada. No entanto, quando as condi-
ções de funcionamento voltam a estar
reunidas, o seu funcionamento será
restaurado automaticamente. (P.345)
pM_RAV4-HV_OM_OM42D32PT.book Page 346 Wednesday, January 27, 2021 6:28 PM

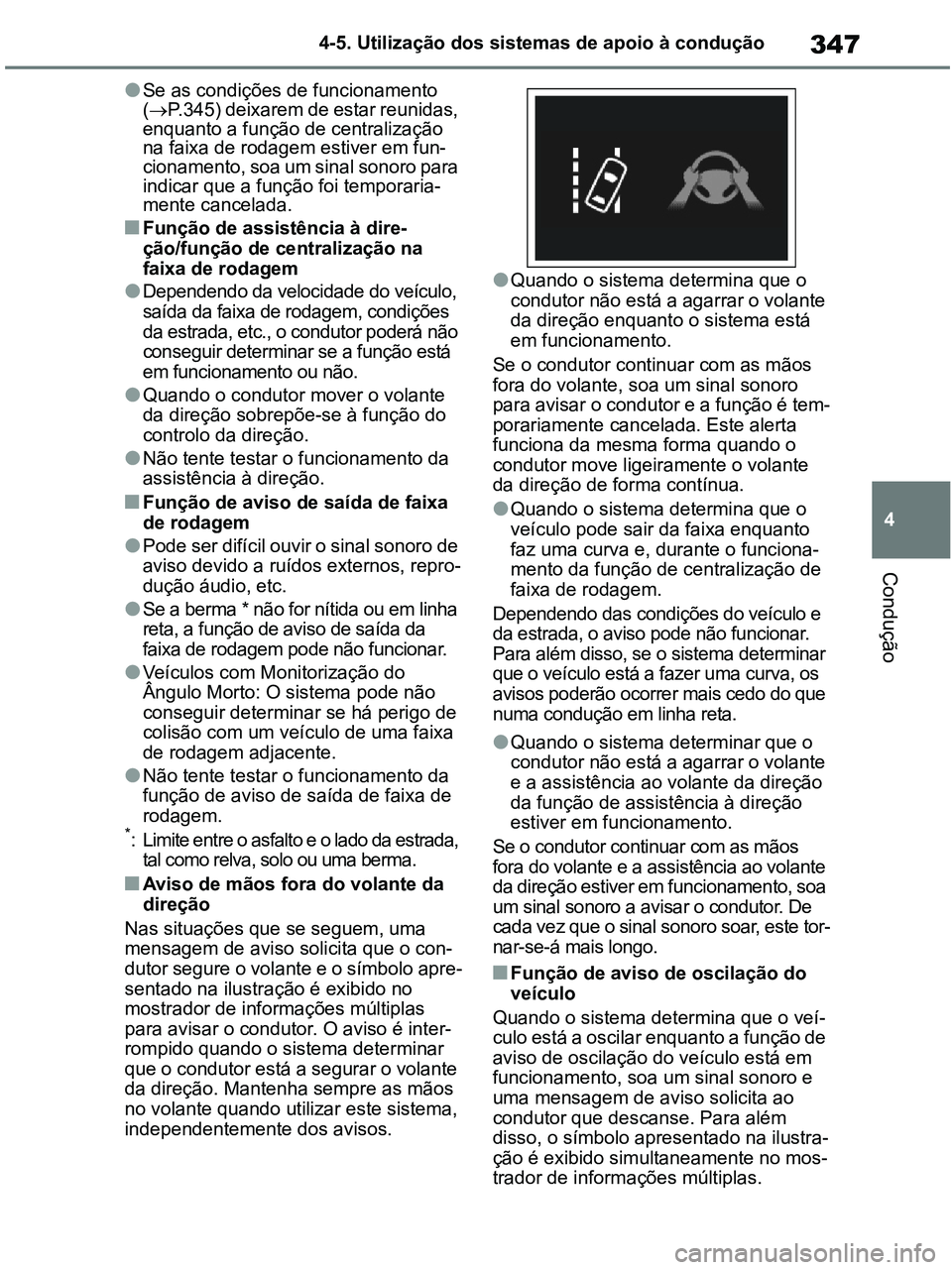

Page 347 of 624

347
4 4-5. Utilização dos sistemas de apoio à condução
Condução
●Se as condições de funcionamento
(P.345) deixarem de estar reunidas,
enquanto a função de centralização
na faixa de rodagem estiver em fun-
cionamento, soa um sinal sonoro para
indicar que a função foi temporaria-
mente cancelada.
■Função de assistência à dire-
ção/função de centralização na
faixa de rodagem
●Dependendo da velocidade do veículo,
saída da faixa de rodagem, condições
da estrada, etc., o condutor poderá não
conseguir determinar se a função está
em funcionamento ou não.
●Quando o condutor mover o volante
da direção sobrepõe-se à função do
controlo da direção.
●Não tente testar o funcionamento da
assistência à direção.
■Função de aviso de saída de faixa
de rodagem
●Pode ser difícil ouvir o sinal sonoro de
aviso devido a ruídos externos, repro-
dução áudio, etc.
●Se a berma * não for nítida ou em linha
reta, a função de aviso de saída da
faixa de rodagem pode não funcionar.
●Veículos com Monitorização do
Ângulo Morto: O sistema pode não
conseguir determinar se há perigo de
colisão com um veículo de uma faixa
de rodagem adjacente.
●Não tente testar o funcionamento da
função de aviso de saída de faixa de
rodagem.
*: Limite entre o asfalto e o lado da estrada,
tal como relva, solo ou uma berma.
■Aviso de mãos fora do volante da
direção
Nas situações que se seguem, uma
mensagem de aviso solicita que o con-
dutor segure o volante e o símbolo apre-
sentado na ilustração é exibido no
mostrador de informações múltiplas
para avisar o condutor. O aviso é inter-
rompido quando o sistema determinar
que o condutor está a segurar o volante
da direção. Mantenha sempre as mãos
no volante quando utilizar este sistema,
independentemente dos avisos.
●Quando o sistema determina que o
condutor não está a agarrar o volante
da direção enquanto o sistema está
em funcionamento.
Se o condutor continuar com as mãos
fora do volante, soa um sinal sonoro
para avisar o condutor e a função é tem-
porariamente cancelada. Este alerta
funciona da mesma forma quando o
condutor move ligeiramente o volante
da direção de forma contínua.
●Quando o sistema determina que o
veículo pode sair da faixa enquanto
faz uma curva e, durante o funciona-
mento da função de centralização de
faixa de rodagem.
Dependendo das condições do veículo e
da estrada, o aviso pode não funcionar.
Para além disso, se o sistema determinar
que o veículo está a fazer uma curva, os
avisos poderão ocorrer mais cedo do que
numa condução em linha reta.
●Quando o sistema determinar que o
condutor não está a agarrar o volante
e a assistência ao volante da direção
da função de assistência à direção
estiver em funcionamento.
Se o condutor continuar com as mãos
fora do volante e a assistência ao volante
da direção estiver em funcionamento, soa
um sinal sonoro a avisar o condutor. De
cada vez que o sinal sonoro soar, este tor-
nar-se-á mais longo.
■Função de aviso de oscilação do
veículo
Quando o sistema determina que o veí-
culo está a oscilar enquanto a função de
aviso de oscilação do veículo está em
funcionamento, soa um sinal sonoro e
uma mensagem de aviso solicita ao
condutor que descanse. Para além
disso, o símbolo apresentado na ilustra-
ção é exibido simultaneamente no mos-
trador de informações múltiplas.
pM_RAV4-HV_OM_OM42D32PT.book Page 347 Wednesday, January 27, 2021 6:28 PM

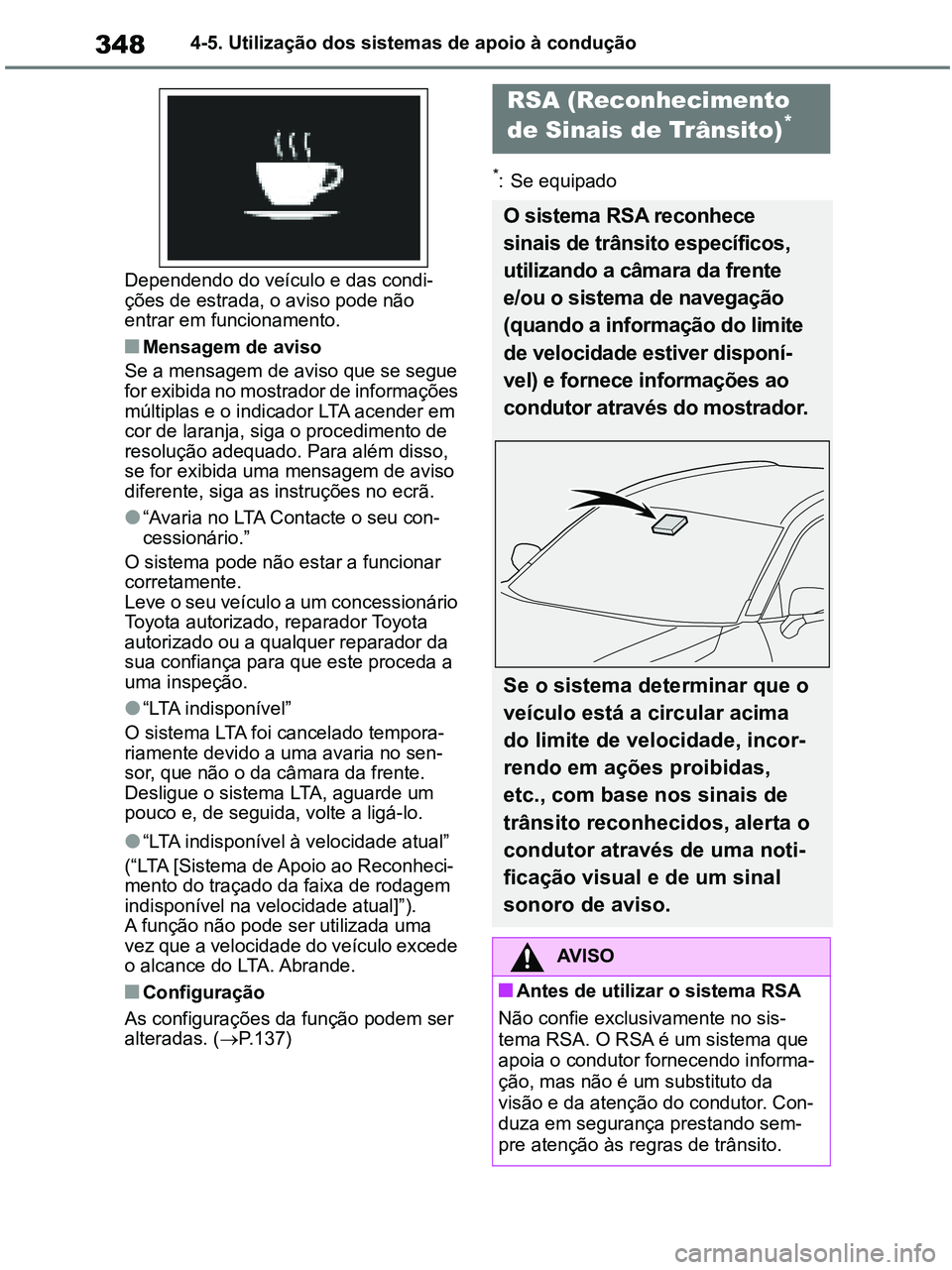

Page 348 of 624

3484-5. Utilização dos sistemas de apoio à condução
Dependendo do veículo e das condi-
ções de estrada, o aviso pode não
entrar em funcionamento.
■Mensagem de aviso
Se a mensagem de aviso que se segue
for exibida no mostrador de informações
múltiplas e o indicador LTA acender em
cor de laranja, siga o procedimento de
resolução adequado. Para além disso,
se for exibida uma mensagem de aviso
diferente, siga as instruções no ecrã.
●“Avaria no LTA Contacte o seu con-
cessionário.”
O sistema pode não estar a funcionar
corretamente.
Leve o seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este proceda a
uma inspeção.
●“LTA indisponível”
O sistema LTA foi cancelado tempora-
riamente devido a uma avaria no sen-
sor, que não o da câmara da frente.
Desligue o sistema LTA, aguarde um
pouco e, de seguida, volte a ligá-lo.
●“LTA indisponível à velocidade atual”
(“LTA [Sistema de Apoio ao Reconheci-
mento do traçado da faixa de rodagem
indisponível na velocidade atual]”).
A função não pode ser utilizada uma
vez que a velocidade do veículo excede
o alcance do LTA. Abrande.
■Configuração
As configurações da função podem ser
alteradas. (P.137)
*: Se equipado
RSA (Reconhecimento
de Sinais de Trânsito)*
O sistema RSA reconhece
sinais de trânsito específicos,
utilizando a câmara da frente
e/ou o sistema de navegação
(quando a informação do limite
de velocidade estiver disponí-
vel) e fornece informações ao
condutor através do mostrador.
Se o sistema determinar que o
veículo está a circular acima
do limite de velocidade, incor-
rendo em ações proibidas,
etc., com base nos sinais de
trânsito reconhecidos, alerta o
condutor através de uma noti-
ficação visual e de um sinal
sonoro de aviso.
AV I S O
■Antes de utilizar o sistema RSA
Não confie exclusivamente no sis-
tema RSA. O RSA é um sistema que
apoia o condutor fornecendo informa-
ção, mas não é um substituto da
visão e da atenção do condutor. Con-
duza em segurança prestando sem-
pre atenção às regras de trânsito.
pM_RAV4-HV_OM_OM42D32PT.book Page 348 Wednesday, January 27, 2021 6:28 PM

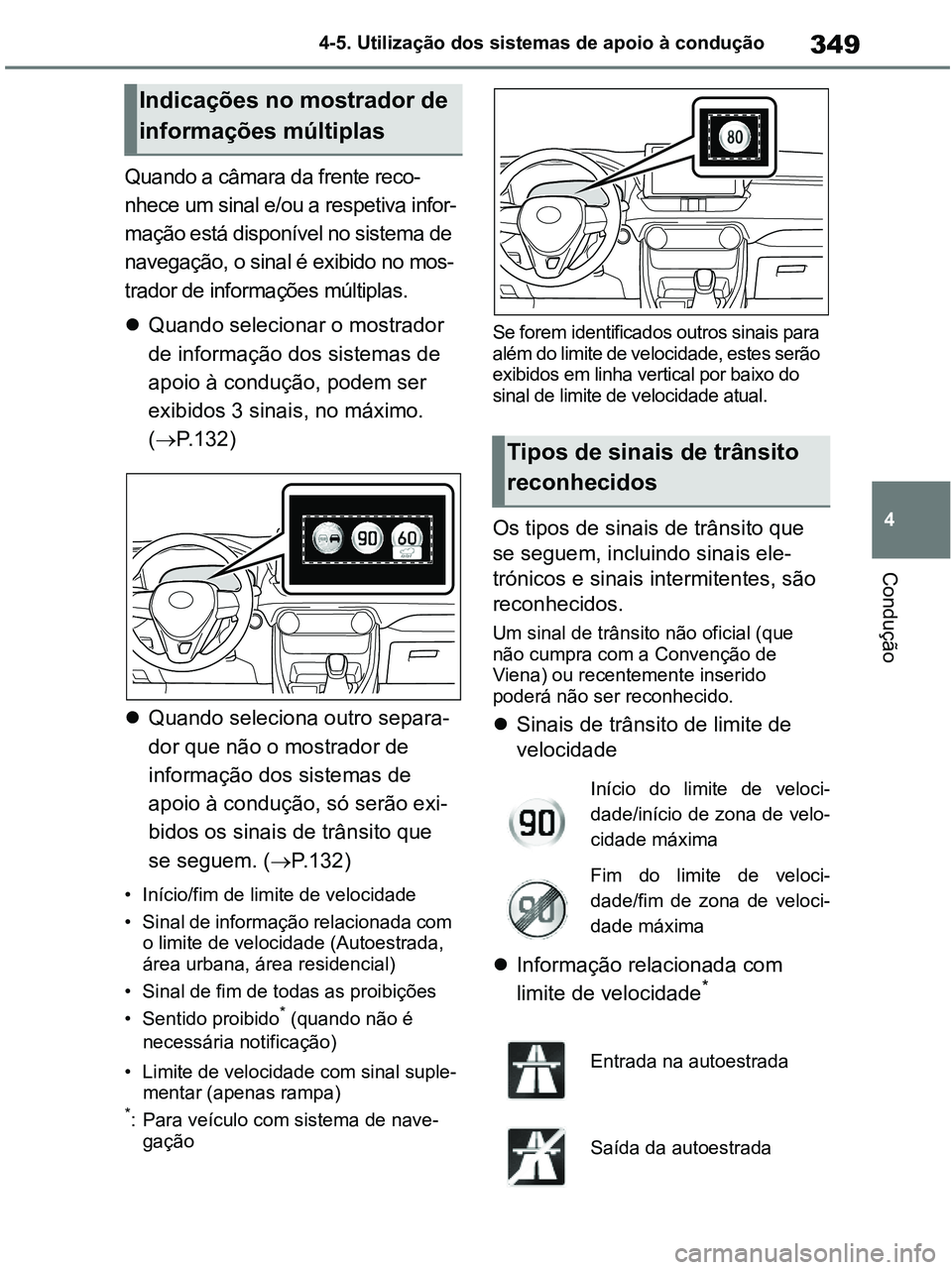

Page 349 of 624

349
4 4-5. Utilização dos sistemas de apoio à condução
Condução
Quando a câmara da frente reco-
nhece um sinal e/ou a respetiva infor-
mação está disponível no sistema de
navegação, o sinal é exibido no mos-
trador de informações múltiplas.
Quando selecionar o mostrador
de informação dos sistemas de
apoio à condução, podem ser
exibidos 3 sinais, no máximo.
(P.132)
Quando seleciona outro separa-
dor que não o mostrador de
informação dos sistemas de
apoio à condução, só serão exi-
bidos os sinais de trânsito que
se seguem. (P.132)
• Início/fim de limite de velocidade
• Sinal de informação relacionada com
o limite de velocidade (Autoestrada,
área urbana, área residencial)
• Sinal de fim de todas as proibições
• Sentido proibido
* (quando não é
necessária notificação)
• Limite de velocidade com sinal suple-
mentar (apenas rampa)
*: Para veículo com sistema de nave-
gaçãoSe forem identificados outros sinais para
além do limite de velocidade, estes serão
exibidos em linha vertical por baixo do
sinal de limite de velocidade atual.
Os tipos de sinais de trânsito que
se seguem, incluindo sinais ele-
trónicos e sinais intermitentes, são
reconhecidos.
Um sinal de trânsito não oficial (que
não cumpra com a Convenção de
Viena) ou recentemente inserido
poderá não ser reconhecido.
Sinais de trânsito de limite de
velocidade
Informação relacionada com
limite de velocidade
*
Indicações no mostrador de
informações múltiplas
Tipos de sinais de trânsito
reconhecidos
Início do limite de veloci-
dade/início de zona de velo-
cidade máxima
Fim do limite de veloci-
dade/fim de zona de veloci-
dade máxima
Entrada na autoestrada
Saída da autoestrada
pM_RAV4-HV_OM_OM42D32PT.book Page 349 Wednesday, January 27, 2021 6:28 PM

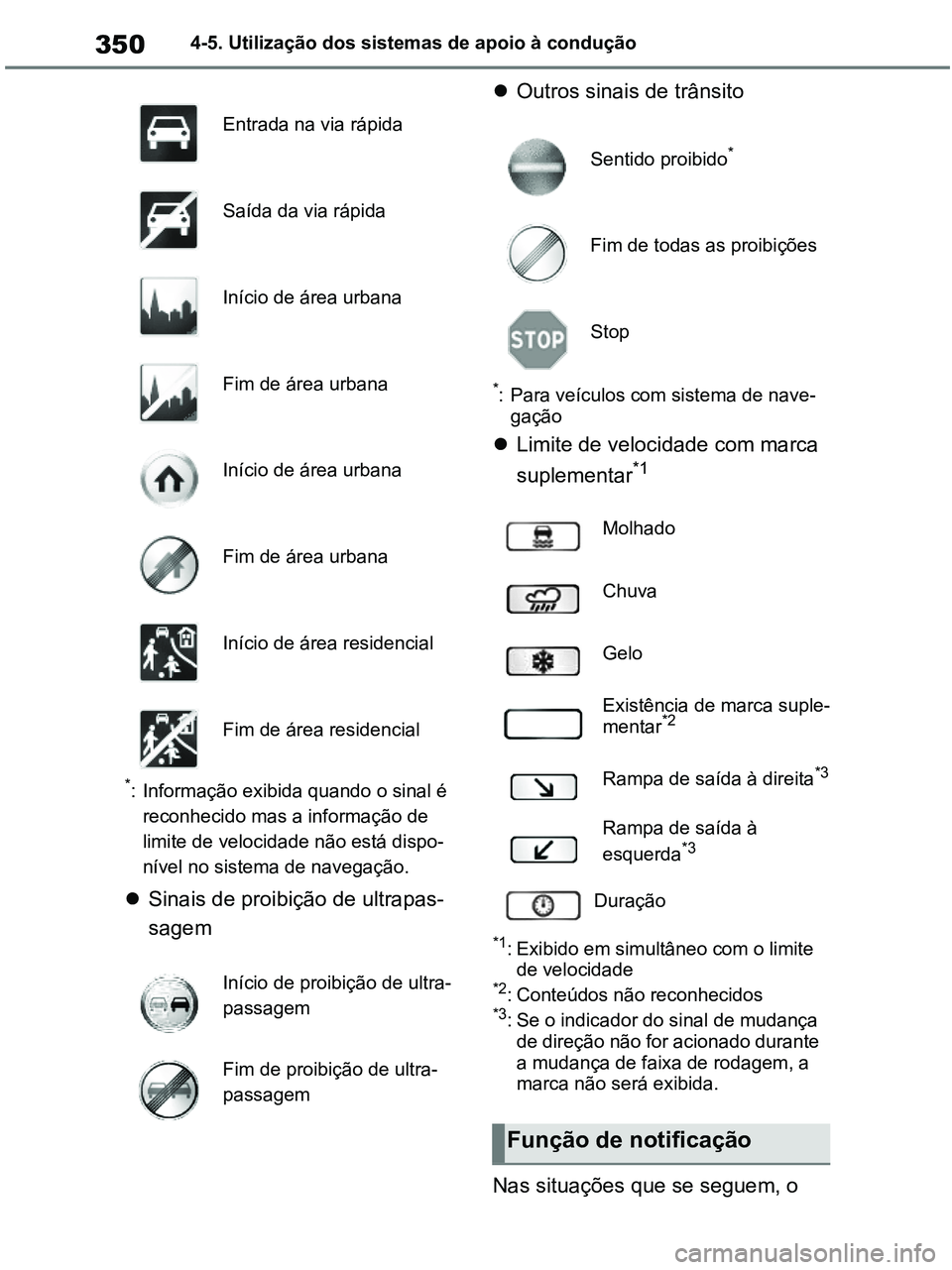

Page 350 of 624

3504-5. Utilização dos sistemas de apoio à condução
*: Informação exibida quando o sinal é
reconhecido mas a informação de
limite de velocidade não está dispo-
nível no sistema de navegação.
Sinais de proibição de ultrapas-
sagemOutros sinais de trânsito
*: Para veículos com sistema de nave-
gação
Limite de velocidade com marca
suplementar
*1
*1: Exibido em simultâneo com o limite
de velocidade
*2: Conteúdos não reconhecidos*3: Se o indicador do sinal de mudança
de direção não for acionado durante
a mudança de faixa de rodagem, a
marca não será exibida.
Nas situações que se seguem, o
Entrada na via rápida
Saída da via rápida
Início de área urbana
Fim de área urbana
Início de área urbana
Fim de área urbana
Início de área residencial
Fim de área residencial
Início de proibição de ultra-
passagem
Fim de proibição de ultra-
passagem
Sentido proibido*
Fim de todas as proibições
Stop
Molhado
Chuva
Gelo
Existência de marca suple-
mentar
*2
Rampa de saída à direita*3
Rampa de saída à
esquerda*3
Duração
Função de notificação
pM_RAV4-HV_OM_OM42D32PT.book Page 350 Wednesday, January 27, 2021 6:28 PM
