TOYOTA RAV4 2020 Manuale duso (in Italian)

21Tavole

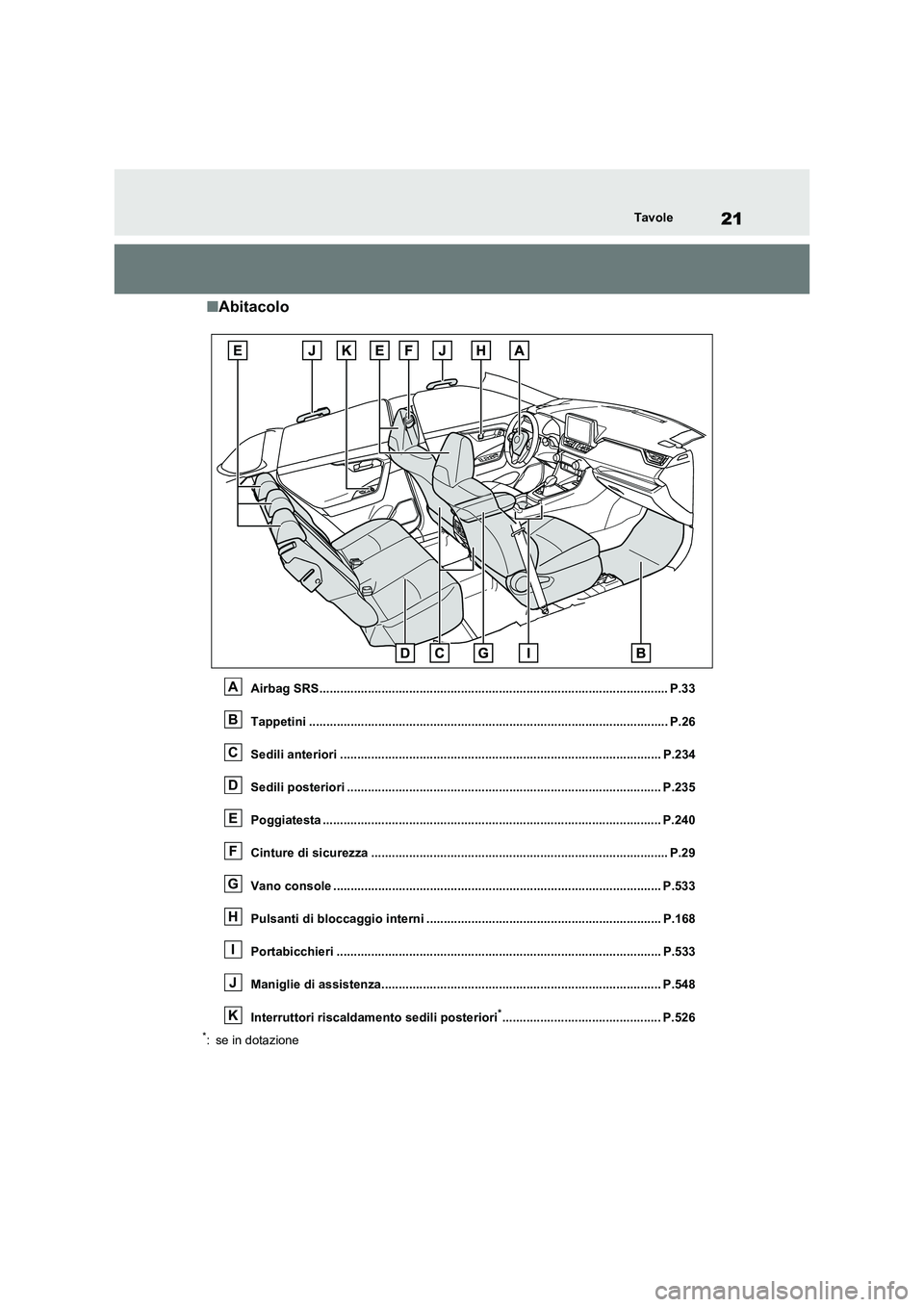

■Abitacolo
Airbag SRS..................................................................................................... P.33
Tappetini ........................................................................................................ P.26
Sedili anteriori ............................................................................................. P.234
Sedili posteriori ........................................................................................... P.235
Poggiatesta .................................................................................................. P.240
Cinture di sicurezza ...................................................................................... P.29
Vano console ............................................................................................... P.533
Pulsanti di bloccaggio interni .................................................................... P.168
Portabicchieri .............................................................................................. P.533
Maniglie di assistenza................................................................................. P.548
Interruttori riscaldamento sedili posteriori
*.............................................. P.526
*: se in dotazione
A
B
C
D
E
F
G
H
I
J
K

22Tavole
■Soffitto
Pulsante “SOS”*1.......................................................................................... P.75
Vano ausiliario*1.......................................................................................... P.534
Interruttori tetto apribile*1........................................................................... P.259
Luci interne*2............................................................................................... P.529
Luci di cortesia ............................................................................................ P.530
Interruttore di disinserimento sensore anti-intrusione e sensore di inclina-
zione*1.......................................................................................................... P.104
Interruttore tendina parasole elettronica*1............................................... P.262
Specchietti di cortesia ................................................................................ P.541
Alette parasole*3.......................................................................................... P.541
Specchietto retrovisore interno*1.............................................................. P.243
Specchietto retrovisore digitale*1.............................................................. P.244
*1: se in dotazione
*2: nella figura sono illustrate le luci anterio ri, ma sono disponibili anche per i passeggeri
posteriori.
*3: NON utilizzare MAI un sistema di sicurezza per bambini rivolto verso il retro del veicolo su
un sedile protetto da un AIRBAG ATTIVO m ontato di fronte, poiché ciò potrebbe causare
LESIONI GRAVI, anche LETALI, al BAMBINO. ( P.49)
A
B
C
D
E
F
G
H
I

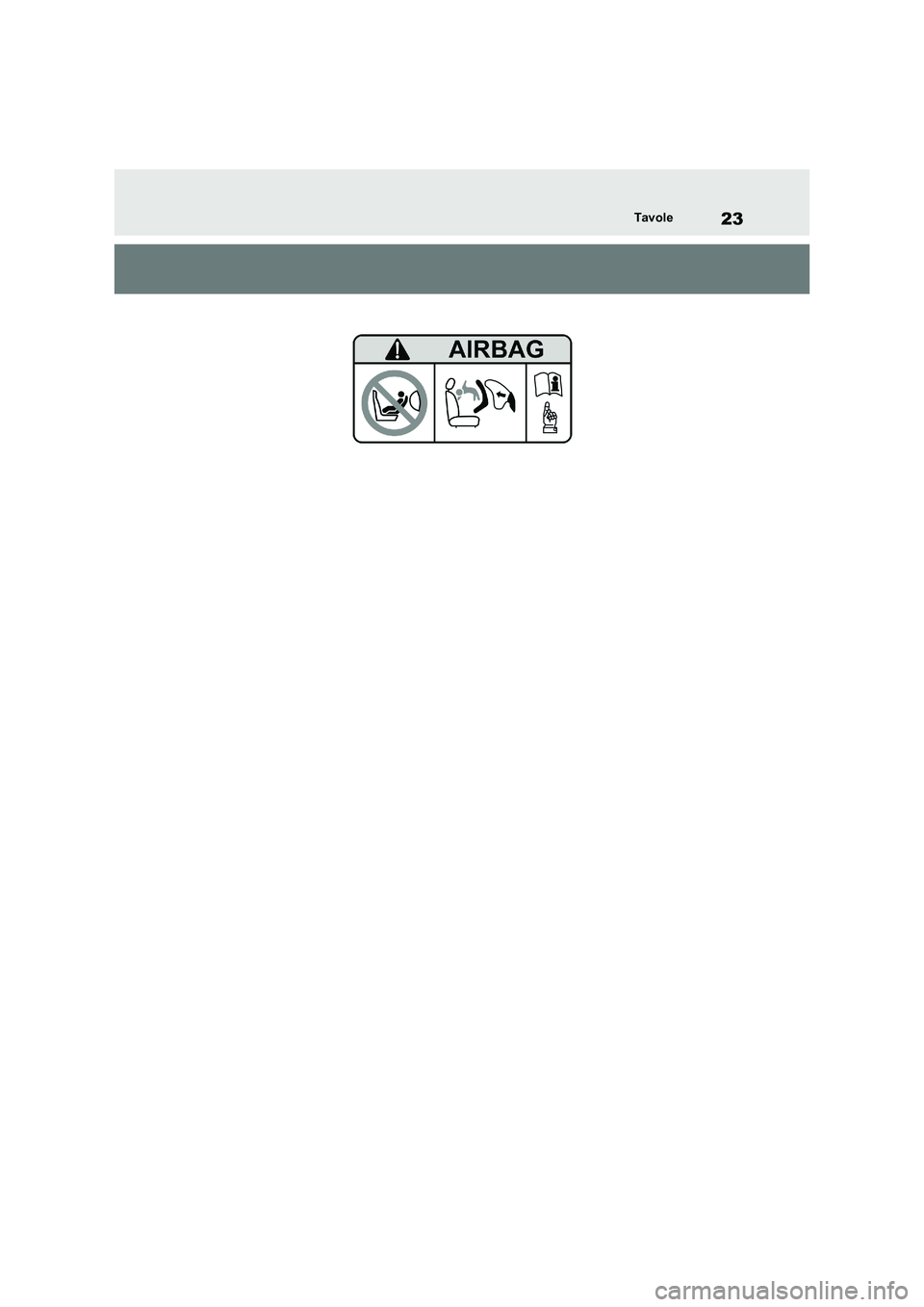

23Tavole

24Tavole

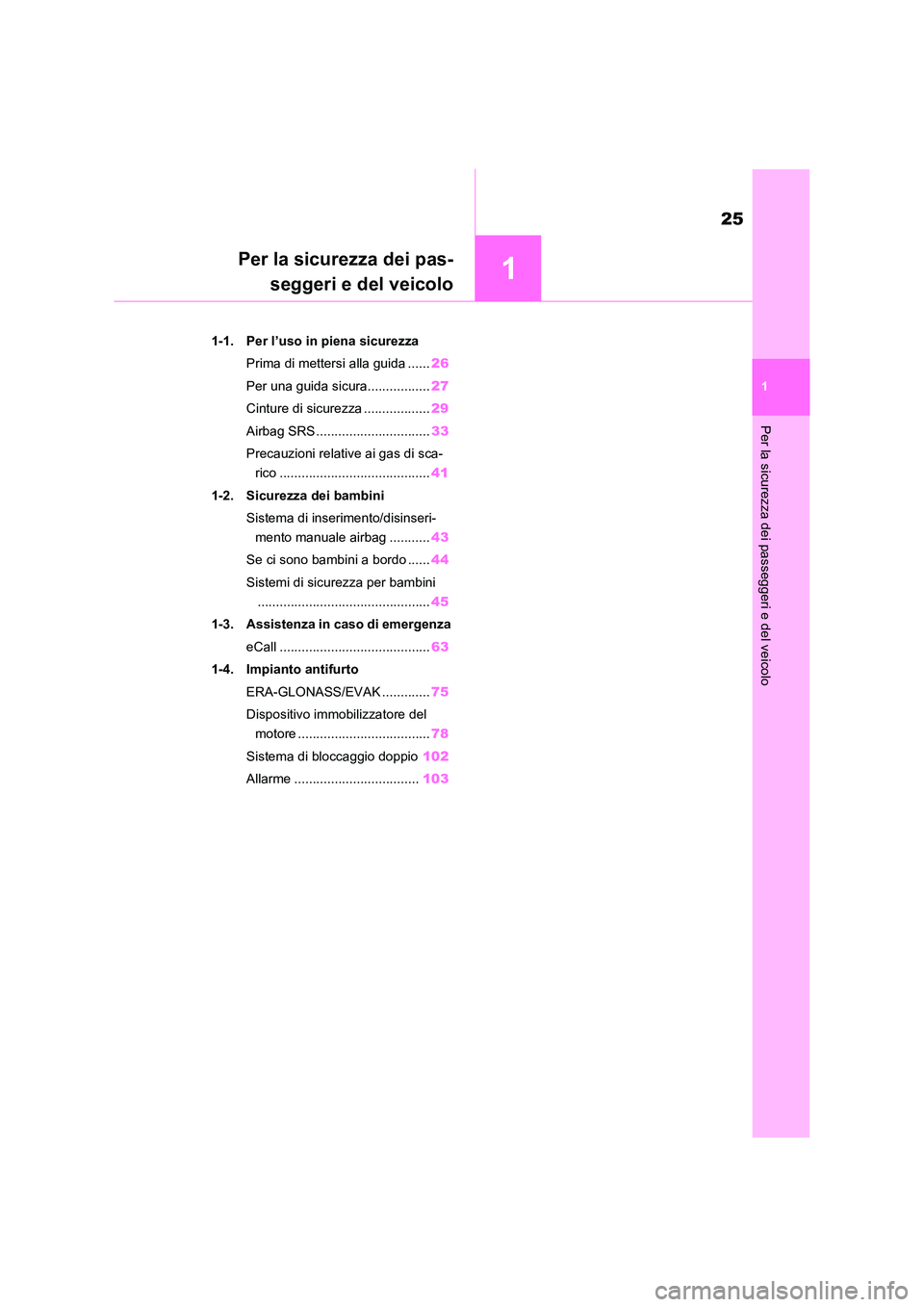

1
25
1
Per la sicurezza dei passeggeri e del veicolo
Per la sicurezza dei pas-
seggeri e del veicolo
1-1. Per l’uso in piena sicurezza
Prima di mettersi alla guida ...... 26
Per una guida sicura................. 27
Cinture di sicurezza .................. 29
Airbag SRS ............................... 33
Precauzioni relative ai gas di sca-
rico ......................................... 41
1-2. Sicurezza dei bambini
Sistema di inserimento/disinseri-
mento manuale airbag ........... 43
Se ci sono bambini a bordo ...... 44
Sistemi di sicurezza per bambini
............................................... 45
1-3. Assistenza in caso di emergenza
eCall ......................................... 63
1-4. Impianto antifurto
ERA-GLONASS/EVAK ............. 75
Dispositivo immobilizzatore del
motore .................................... 78
Sistema di bloccaggio doppio 102
Allarme .................................. 103

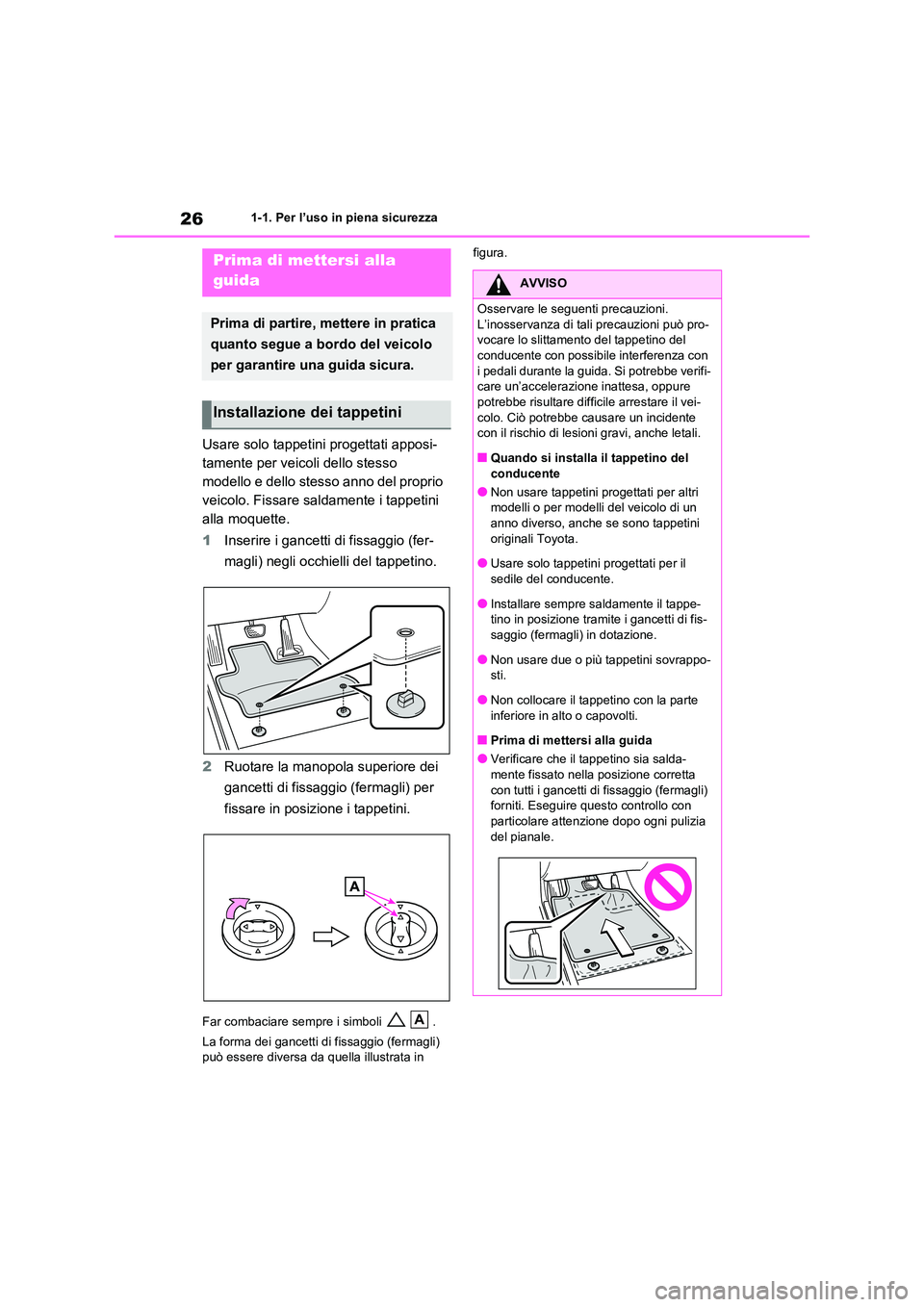

261-1. Per l’uso in piena sicurezza
1-1.Per l’uso in piena sicurezza
Usare solo tappetini progettati apposi-
tamente per veicol i dello stesso
modello e dello stesso anno del proprio
veicolo. Fissare saldamente i tappetini
alla moquette.
1 Inserire i gancetti di fissaggio (fer-
magli) negli occhielli del tappetino.
2 Ruotare la manopola superiore dei
gancetti di fissaggio (fermagli) per
fissare in posizione i tappetini.
Far combaciare sempre i simboli .
La forma dei gancetti di fissaggio (fermagli) può essere diversa da quella illustrata in
figura.Prima di mettersi alla
guida
Prima di partire, mettere in pratica
quanto segue a bordo del veicolo
per garantire una guida sicura.
Installazione dei tappetini
A
AVVISO
Osservare le seguenti precauzioni. L’inosservanza di tali precauzioni può pro-
vocare lo slittamento del tappetino del
conducente con possibile interferenza con i pedali durante la guida. Si potrebbe verifi-
care un’accelerazione inattesa, oppure
potrebbe risultare difficile arrestare il vei- colo. Ciò potrebbe causare un incidente
con il rischio di lesioni gravi, anche letali.
■Quando si installa il tappetino del conducente
●Non usare tappetini progettati per altri
modelli o per modelli del veicolo di un
anno diverso, anche se sono tappetini originali Toyota.
●Usare solo tappetini progettati per il
sedile del conducente.
●Installare sempre saldamente il tappe-
tino in posizione tramite i gancetti di fis-
saggio (fermagli) in dotazione.
●Non usare due o più tappetini sovrappo-
sti.
●Non collocare il tappetino con la parte
inferiore in alto o capovolti.
■Prima di mettersi alla guida
●Verificare che il tappetino sia salda-
mente fissato nella posizione corretta
con tutti i gancetti di fissaggio (fermagli) forniti. Eseguire questo controllo con
particolare attenzione dopo ogni pulizia
del pianale.

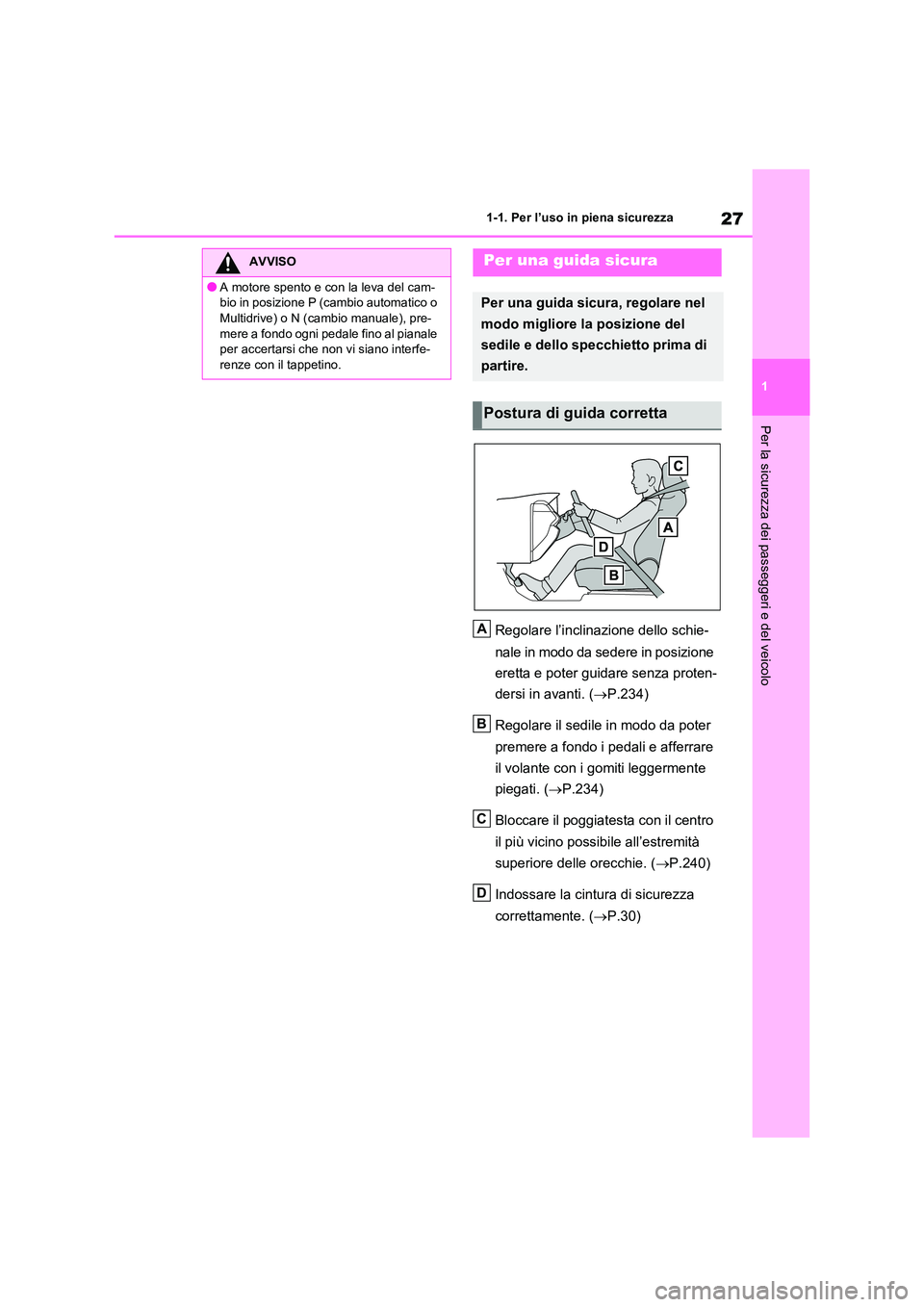

27
1
1-1. Per l’uso in piena sicurezza
Per la sicurezza dei passeggeri e del veicolo
Regolare l’inclinazione dello schie-
nale in modo da sedere in posizione
eretta e poter guidare senza proten-
dersi in avanti. ( P.234)
Regolare il sedile in modo da poter
premere a fondo i pedali e afferrare
il volante con i gomiti leggermente
piegati. ( P.234)
Bloccare il poggiatesta con il centro
il più vicino possibile all’estremità
superiore delle orecchie. ( P.240)
Indossare la cintura di sicurezza
correttamente. ( P.30)
AVVISO
●A motore spento e con la leva del cam-
bio in posizione P (cambio automatico o
Multidrive) o N (cambio manuale), pre- mere a fondo ogni pedale fino al pianale
per accertarsi che non vi siano interfe-
renze con il tappetino.
Per una guida sicura
Per una guida sicura, regolare nel
modo migliore la posizione del
sedile e dello specchietto prima di
partire.
Postura di guida corretta
A
B
C
D

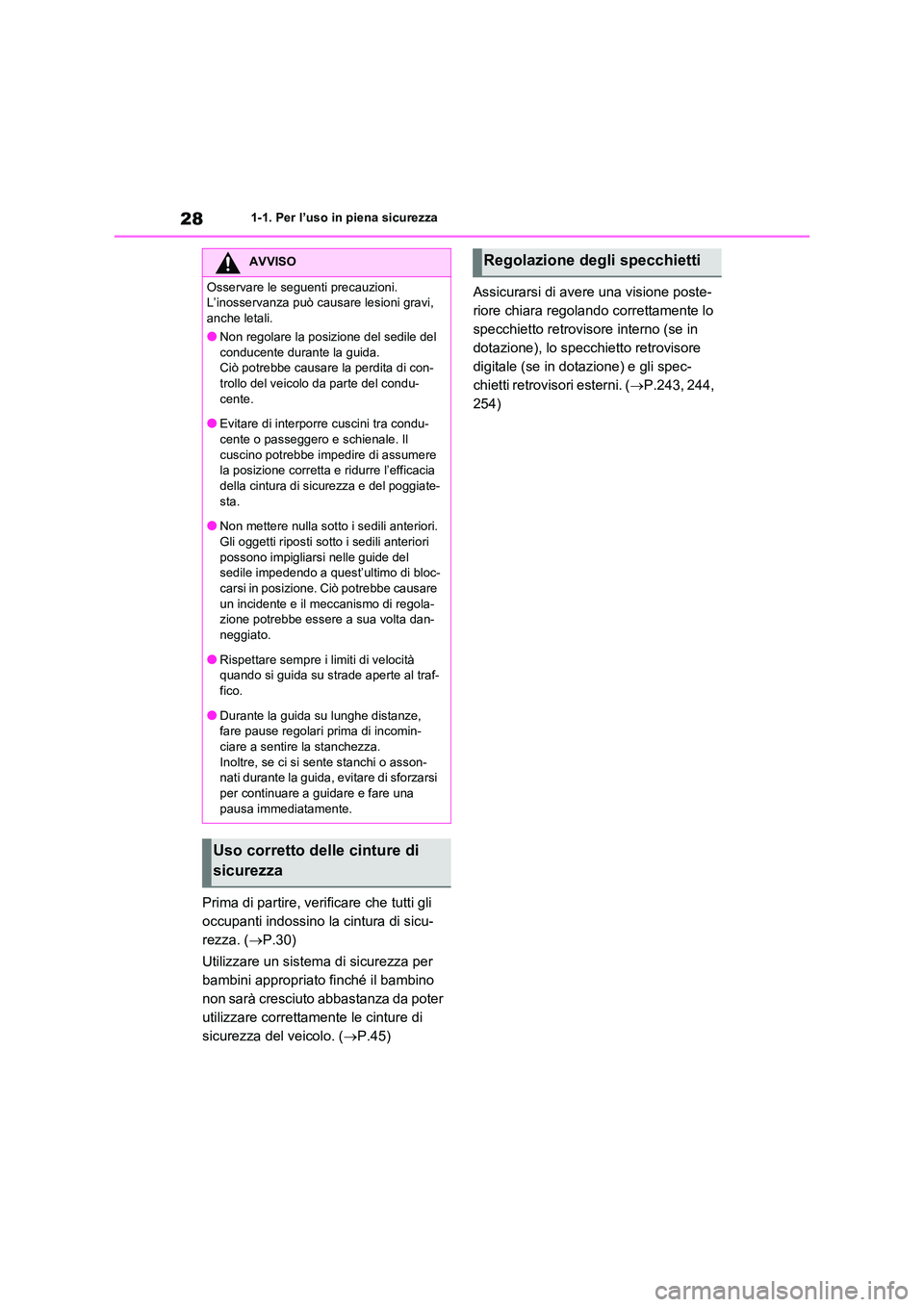

281-1. Per l’uso in piena sicurezza
Prima di partire, verificare che tutti gli
occupanti indossino la cintura di sicu-
rezza. ( P.30)
Utilizzare un sistem a di sicurezza per
bambini appropriato finché il bambino
non sarà cresciuto abbastanza da poter
utilizzare correttamente le cinture di
sicurezza del veicolo. ( P.45)
Assicurarsi di avere una visione poste-
riore chiara regolando correttamente lo
specchietto retrovisore interno (se in
dotazione), lo specchietto retrovisore
digitale (se in dotazione) e gli spec-
chietti retrovisori esterni. ( P.243, 244,
254)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può caus are lesioni gravi,
anche letali.
●Non regolare la posizione del sedile del conducente durante la guida.
Ciò potrebbe causare la perdita di con-
trollo del veicolo da parte del condu- cente.
●Evitare di interporre cuscini tra condu-
cente o passeggero e schienale. Il cuscino potrebbe impedire di assumere
la posizione corretta e ridurre l’efficacia
della cintura di sicurezza e del poggiate- sta.
●Non mettere nulla sotto i sedili anteriori.
Gli oggetti riposti sotto i sedili anteriori possono impigliarsi nelle guide del
sedile impedendo a quest’ultimo di bloc-
carsi in posizione. Ciò potrebbe causare un incidente e il meccanismo di regola-
zione potrebbe essere a sua volta dan-
neggiato.
●Rispettare sempre i limiti di velocità
quando si guida su strade aperte al traf-
fico.
●Durante la guida su lunghe distanze, fare pause regolari prima di incomin-
ciare a sentire la stanchezza.
Inoltre, se ci si sente stanchi o asson- nati durante la guida, evitare di sforzarsi
per continuare a guidare e fare una
pausa immediatamente.
Uso corretto delle cinture di
sicurezza
Regolazione degli specchietti

29
1
1-1. Per l’uso in piena sicurezza
Per la sicurezza dei passeggeri e del veicolo

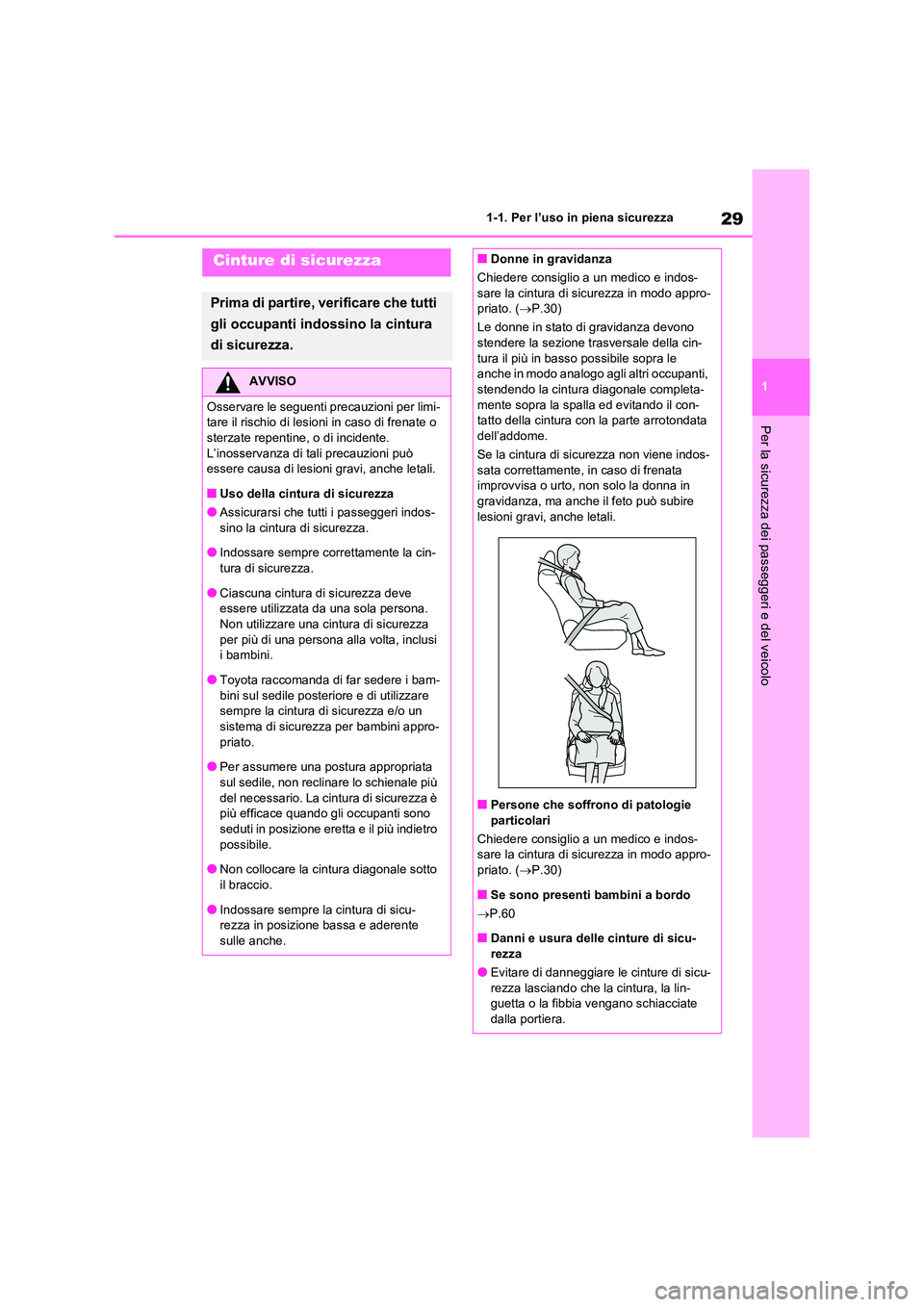

Cinture di sicurezza
Prima di partire, verificare che tutti
gli occupanti indossino la cintura
di sicurezza.
AVVISO
Osservare le seguenti precauzioni per limi- tare il rischio di lesioni in caso di frenate o
sterzate repentine, o di incidente.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
■Uso della cintura di sicurezza
●Assicurarsi che tutti i passeggeri indos-
sino la cintura di sicurezza.
●Indossare sempre correttamente la cin-
tura di sicurezza.
●Ciascuna cintura di sicurezza deve essere utilizzata da una sola persona.
Non utilizzare una cintura di sicurezza
per più di una persona alla volta, inclusi i bambini.
●Toyota raccomanda di far sedere i bam-
bini sul sedile posteriore e di utilizzare
sempre la cintura di sicurezza e/o un sistema di sicurezza per bambini appro-
priato.
●Per assumere una postura appropriata sul sedile, non reclinare lo schienale più
del necessario. La cintura di sicurezza è
più efficace quando gli occupanti sono seduti in posizione eretta e il più indietro
possibile.
●Non collocare la cintura diagonale sotto il braccio.
●Indossare sempre la cintura di sicu-
rezza in posizione bassa e aderente sulle anche.
■Donne in gravidanza
Chiedere consiglio a un medico e indos-
sare la cintura di sicurezza in modo appro-
priato. ( P.30)
Le donne in stato di gravidanza devono stendere la sezione trasversale della cin-
tura il più in basso possibile sopra le
anche in modo analogo agli altri occupanti, stendendo la cintura diagonale completa-
mente sopra la spalla ed evitando il con-
tatto della cintura con la parte arrotondata
dell’addome.
Se la cintura di sicurezza non viene indos- sata correttamente, in caso di frenata
improvvisa o urto, non solo la donna in
gravidanza, ma anche il feto può subire lesioni gravi, anche letali.
■Persone che soffrono di patologie
particolari
Chiedere consiglio a un medico e indos-
sare la cintura di sicurezza in modo appro- priato. ( P.30)
■Se sono presenti bambini a bordo
 P.60
■Danni e usura delle cinture di sicu- rezza
●Evitare di danneggiare le cinture di sicu-
rezza lasciando che la cintura, la lin-
guetta o la fibbia vengano schiacciate dalla portiera.

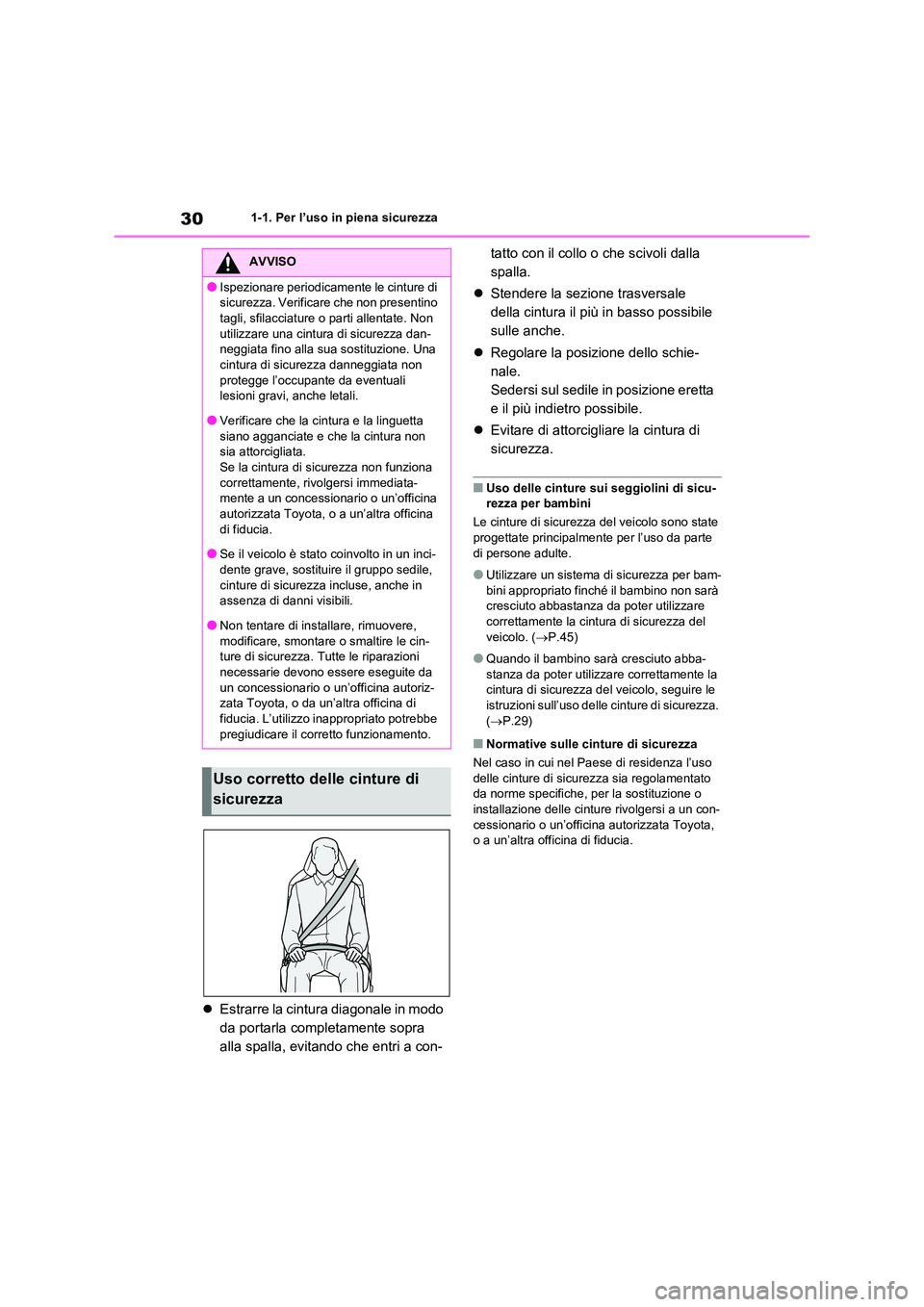

301-1. Per l’uso in piena sicurezza
Estrarre la cintura diagonale in modo
da portarla completamente sopra
alla spalla, evitando che entri a con-
tatto con il collo o che scivoli dalla
spalla.
 Stendere la sezione trasversale
della cintura il più in basso possibile
sulle anche.
 Regolare la posizione dello schie-
nale.
Sedersi sul sedile in posizione eretta
e il più indietro possibile.
 Evitare di attorcigliare la cintura di
sicurezza.
■Uso delle cinture sui seggiolini di sicu-
rezza per bambini
Le cinture di sicurezza del veicolo sono state progettate principalmente per l’uso da parte
di persone adulte.
●Utilizzare un sistema di sicurezza per bam-
bini appropriato finché il bambino non sarà
cresciuto abbastanza da poter utilizzare correttamente la cintura di sicurezza del
veicolo. ( P.45)
●Quando il bambino sarà cresciuto abba-
stanza da poter utilizzare correttamente la
cintura di sicurezza del veicolo, seguire le istruzioni sull’uso delle cinture di sicurezza.
( P.29)
■Normative sulle cinture di sicurezza
Nel caso in cui nel Paese di residenza l’uso
delle cinture di sicurezza sia regolamentato da norme specifiche, per la sostituzione o
installazione delle cintur e rivolgersi a un con-
cessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
AVVISO
●Ispezionare periodicamente le cinture di
sicurezza. Verificare che non presentino
tagli, sfilacciature o parti allentate. Non utilizzare una cintura di sicurezza dan-
neggiata fino alla sua sostituzione. Una
cintura di sicurezza danneggiata non protegge l’occupante da eventuali
lesioni gravi, anche letali.
●Verificare che la cintura e la linguetta siano agganciate e che la cintura non
sia attorcigliata.
Se la cintura di sicurezza non funziona correttamente, rivolgersi immediata-
mente a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di fiducia.
●Se il veicolo è stato coinvolto in un inci-
dente grave, sostituire il gruppo sedile, cinture di sicurezza incluse, anche in
assenza di danni visibili.
●Non tentare di installare, rimuovere, modificare, smontare o smaltire le cin-
ture di sicurezza. Tutte le riparazioni
necessarie devono essere eseguite da un concessionario o un’officina autoriz-
zata Toyota, o da un’altra officina di
fiducia. L’utilizzo inappropriato potrebbe
pregiudicare il corretto funzionamento.
Uso corretto delle cinture di
sicurezza
