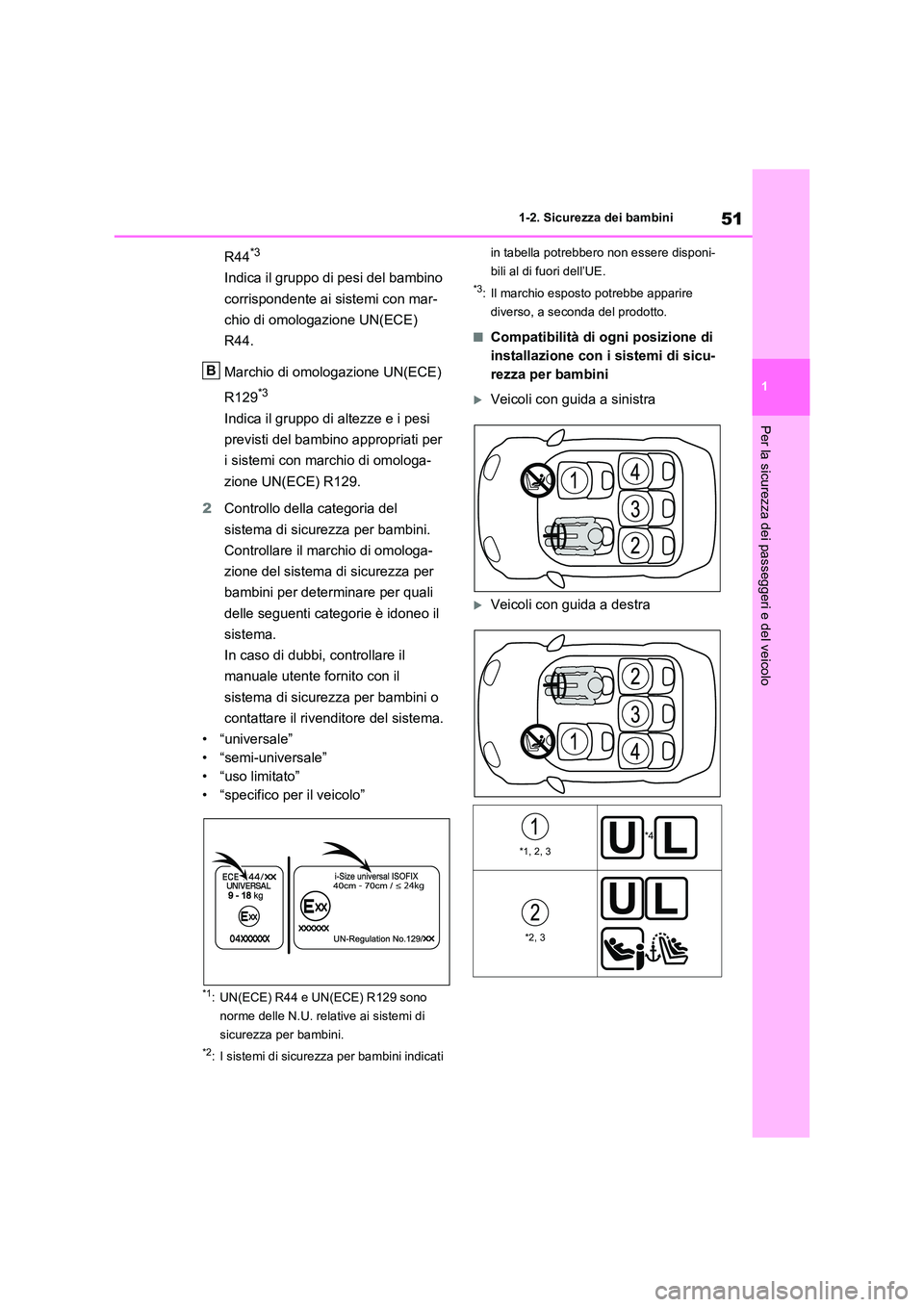

Page 51 of 724

51
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
R44*3
Indica il gruppo di pesi del bambino
corrispondente ai sistemi con mar-
chio di omologazione UN(ECE)
R44.
Marchio di omologazione UN(ECE)
R129*3
Indica il gruppo di altezze e i pesi
previsti del bambino appropriati per
i sistemi con marchio di omologa-
zione UN(ECE) R129.
2 Controllo della categoria del
sistema di sicure zza per bambini.
Controllare il marchio di omologa-
zione del sistema di sicurezza per
bambini per determinare per quali
delle seguenti categorie è idoneo il
sistema.
In caso di dubbi, controllare il
manuale utente fornito con il
sistema di sicurezza per bambini o
contattare il rivenditore del sistema.
• “universale”
• “semi-universale”
• “uso limitato”
• “specifico per il veicolo”
*1: UN(ECE) R44 e UN(ECE) R129 sono
norme delle N.U. relative ai sistemi di
sicurezza per bambini.
*2: I sistemi di sicurezza per bambini indicati
in tabella potrebbero non essere disponi-
bili al di fuori dell’UE.
*3: Il marchio esposto potrebbe apparire
diverso, a seconda del prodotto.
■Compatibilità di ogni posizione di
installazione con i sistemi di sicu-
rezza per bambini
Veicoli con guida a sinistra
Veicoli con guida a destra
B
*1, 2, 3
*4
*2, 3

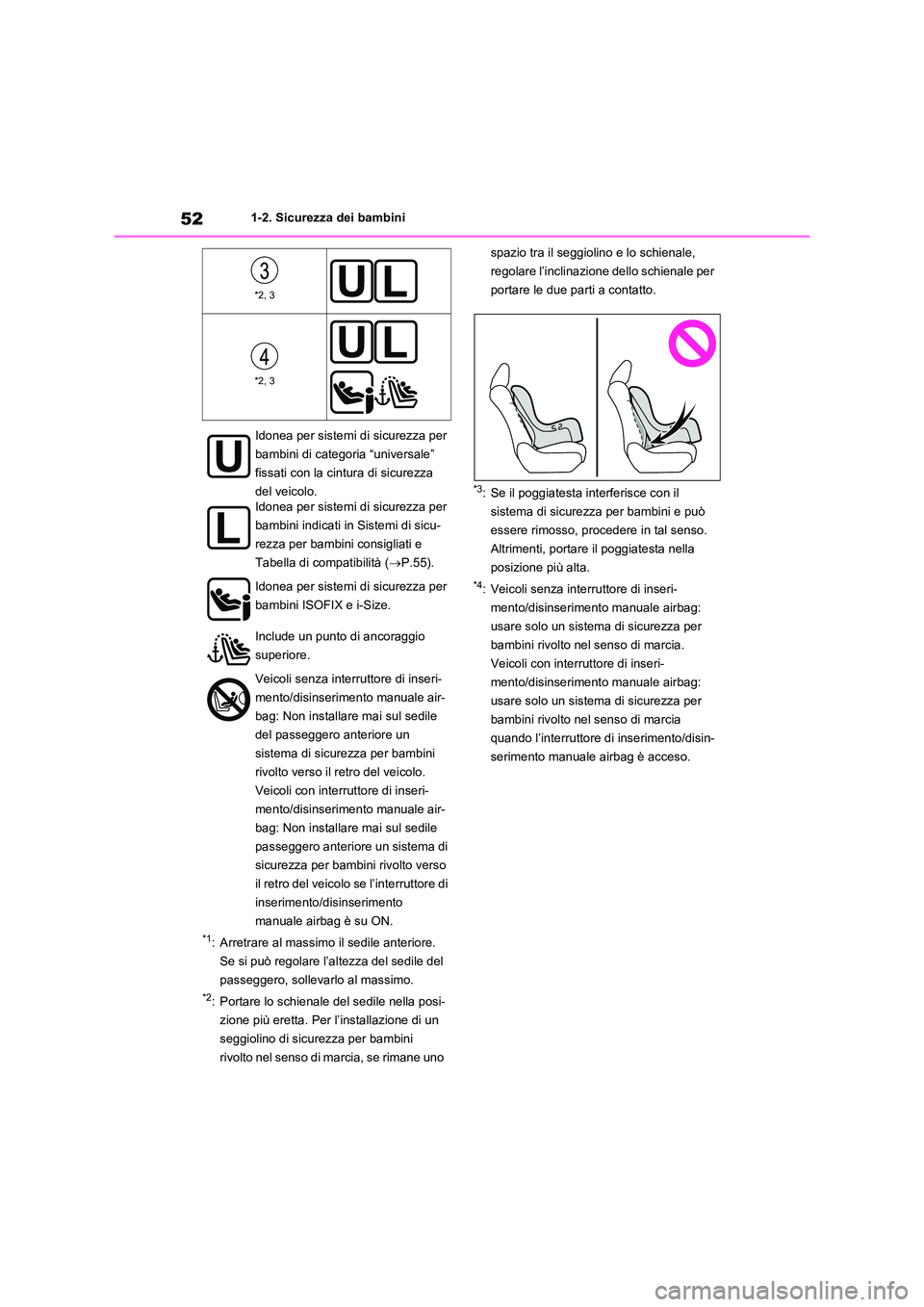

Page 52 of 724

521-2. Sicurezza dei bambini
*1: Arretrare al massimo il sedile anteriore.
Se si può regolare l’al tezza del sedile del
passeggero, sollevarlo al massimo.
*2: Portare lo schienale del sedile nella posi-
zione più eretta. Per l’installazione di un
seggiolino di sicurezza per bambini
rivolto nel senso di marcia, se rimane uno
spazio tra il seggiol ino e lo schienale,
regolare l’inclinazione dello schienale per
portare le due parti a contatto.
*3: Se il poggiatesta in terferisce con il
sistema di sicurezza per bambini e può
essere rimosso, procedere in tal senso.
Altrimenti, portare il poggiatesta nella
posizione più alta.
*4: Veicoli senza interruttore di inseri-
mento/disinserimento manuale airbag:
usare solo un sistema di sicurezza per
bambini rivolto nel senso di marcia.
Veicoli con interruttore di inseri-
mento/disinserimento manuale airbag:
usare solo un sistema di sicurezza per
bambini rivolto nel senso di marcia
quando l’interruttore di inserimento/disin-
serimento manuale airbag è acceso.
*2, 3
*2, 3
Idonea per sistemi di sicurezza per
bambini di categoria “universale”
fissati con la cintura di sicurezza
del veicolo.
Idonea per sistemi di sicurezza per
bambini indicati in Sistemi di sicu-
rezza per bambini consigliati e
Tabella di compatibilità ( P.55).
Idonea per sistemi di sicurezza per
bambini ISOFIX e i-Size.
Include un punto di ancoraggio
superiore.
Veicoli senza interruttore di inseri-
mento/disinserimento manuale air-
bag: Non installare mai sul sedile
del passeggero anteriore un
sistema di sicurezza per bambini
rivolto verso il retro del veicolo.
Veicoli con interruttore di inseri-
mento/disinserimento manuale air-
bag: Non installare mai sul sedile
passeggero anteriore un sistema di
sicurezza per bambini rivolto verso
il retro del veicolo se l’interruttore di
inserimento/disinserimento
manuale airbag è su ON.

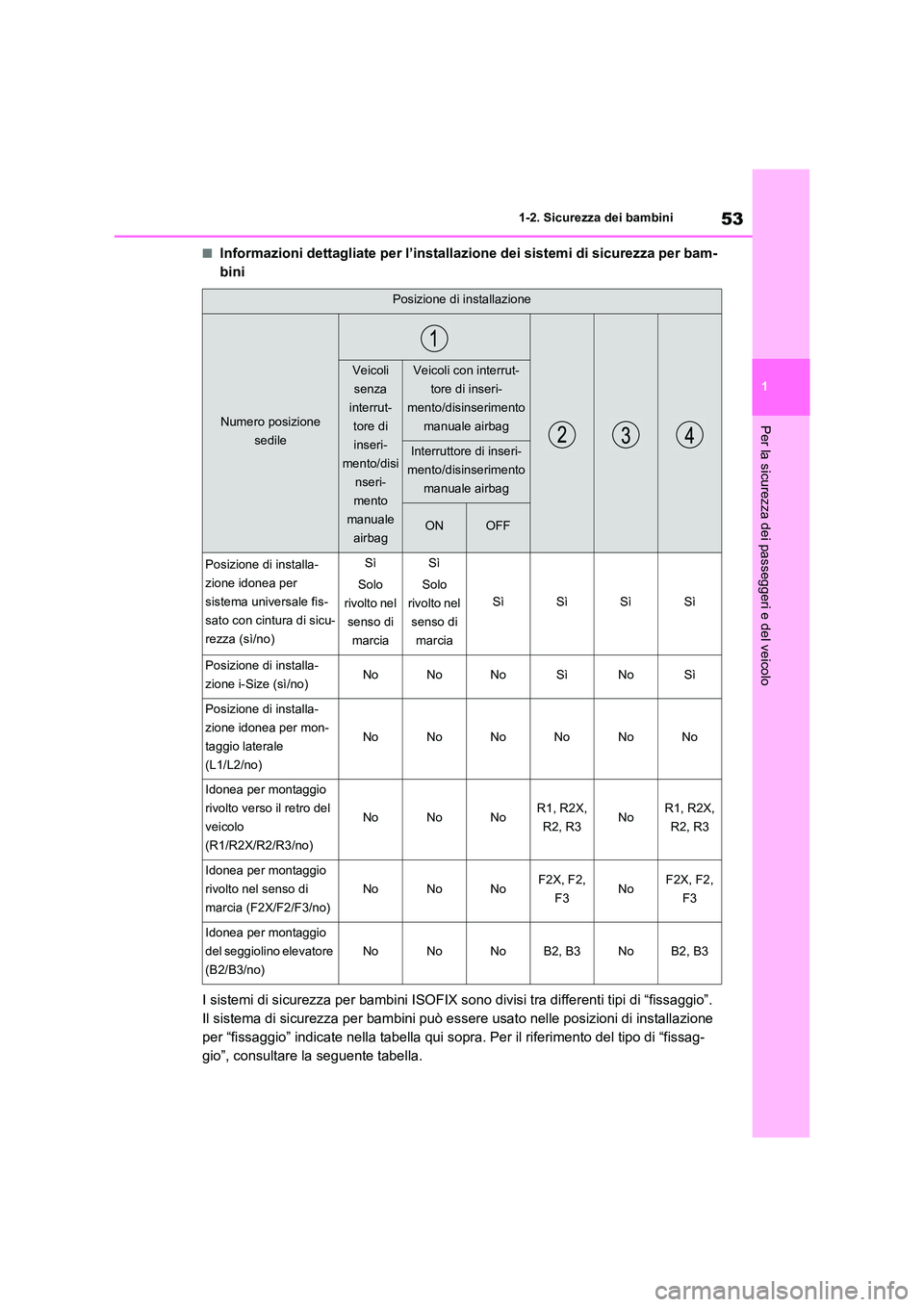

Page 53 of 724

53
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
■Informazioni dettagliate per l’installazione dei sistemi di sicurezza per bam-
bini
I sistemi di sicurezza per bambini ISOFIX sono divisi tra differenti tipi di “fissaggio”.
Il sistema di sicurezza per bambini può essere usato nelle posizioni di installazione
per “fissaggio” indicate nella tabella qui sopra. Per il riferimento del tipo di “fissag-
gio”, consultare la seguente tabella.
Posizione di installazione
Numero posizione
sedile
Veicoli
senza
interrut-
tore di
inseri-
mento/disi
nseri-
mento
manuale
airbag
Veicoli con interrut-
tore di inseri-
mento/disinserimento
manuale airbag
Interruttore di inseri-
mento/disinserimento
manuale airbag
ONOFF
Posizione di installa-
zione idonea per
sistema universale fis-
sato con cintura di sicu-
rezza (sì/no)
Sì
Solo
rivolto nel
senso di
marcia
Sì
Solo
rivolto nel
senso di
marcia
SìSìSìSì
Posizione di installa-
zione i-Size (sì/no)NoNoNoSìNoSì
Posizione di installa-
zione idonea per mon-
taggio laterale
(L1/L2/no)
NoNoNoNoNoNo
Idonea per montaggio
rivolto verso il retro del
veicolo
(R1/R2X/R2/R3/no)
NoNoNoR1, R2X,
R2, R3NoR1, R2X,
R2, R3
Idonea per montaggio
rivolto nel senso di
marcia (F2X/F2/F3/no)
NoNoNoF2X, F2,
F3NoF2X, F2,
F3
Idonea per montaggio
del seggiolino elevatore
(B2/B3/no)
NoNoNoB2, B3NoB2, B3

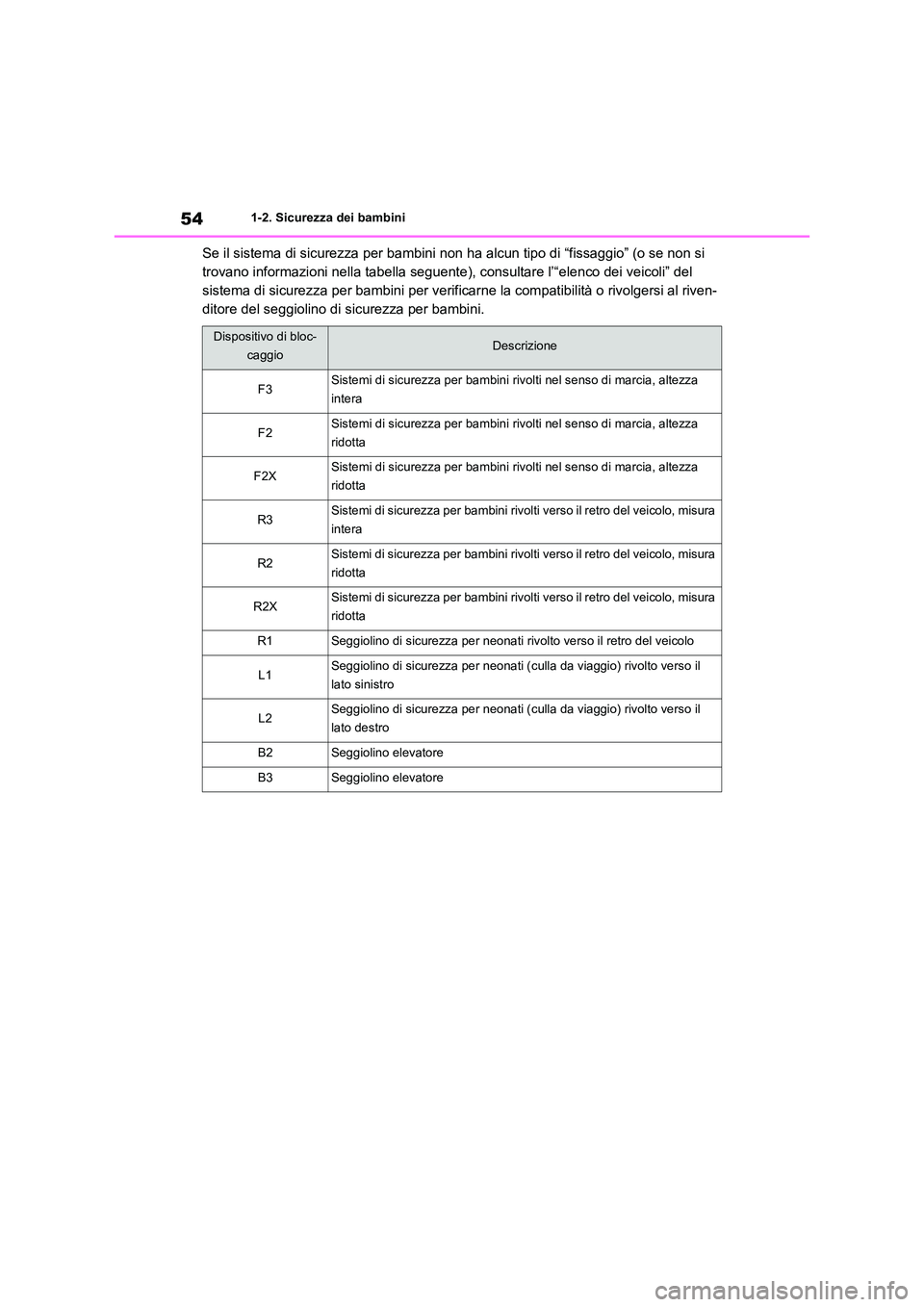

Page 54 of 724

541-2. Sicurezza dei bambini
Se il sistema di sicurezza per bambini non ha alcun tipo di “fissaggio” (o se non si
trovano informazioni nella tabella seguente), consultare l’“elenco dei veicoli” del
sistema di sicurezza per bambini per verificarne la compatibilità o rivolgersi al riven-
ditore del seggiolino di sicurezza per bambini.
Dispositivo di bloc-
caggioDescrizione
F3Sistemi di sicurezza per bambini ri volti nel senso di marcia, altezza
intera
F2Sistemi di sicurezza per bambini ri volti nel senso di marcia, altezza
ridotta
F2XSistemi di sicurezza per bambini ri volti nel senso di marcia, altezza
ridotta
R3Sistemi di sicurezza per bambini rivolt i verso il retro del veicolo, misura
intera
R2Sistemi di sicurezza per bambini rivolt i verso il retro del veicolo, misura
ridotta
R2XSistemi di sicurezza per bambini rivolt i verso il retro del veicolo, misura
ridotta
R1Seggiolino di sicurezza per neonati rivolto verso il retro del veicolo
L1Seggiolino di sicurezza per neonati (culla da viaggio) rivolto verso il
lato sinistro
L2Seggiolino di sicurezza per neonati (c ulla da viaggio) rivolto verso il
lato destro
B2Seggiolino elevatore
B3Seggiolino elevatore

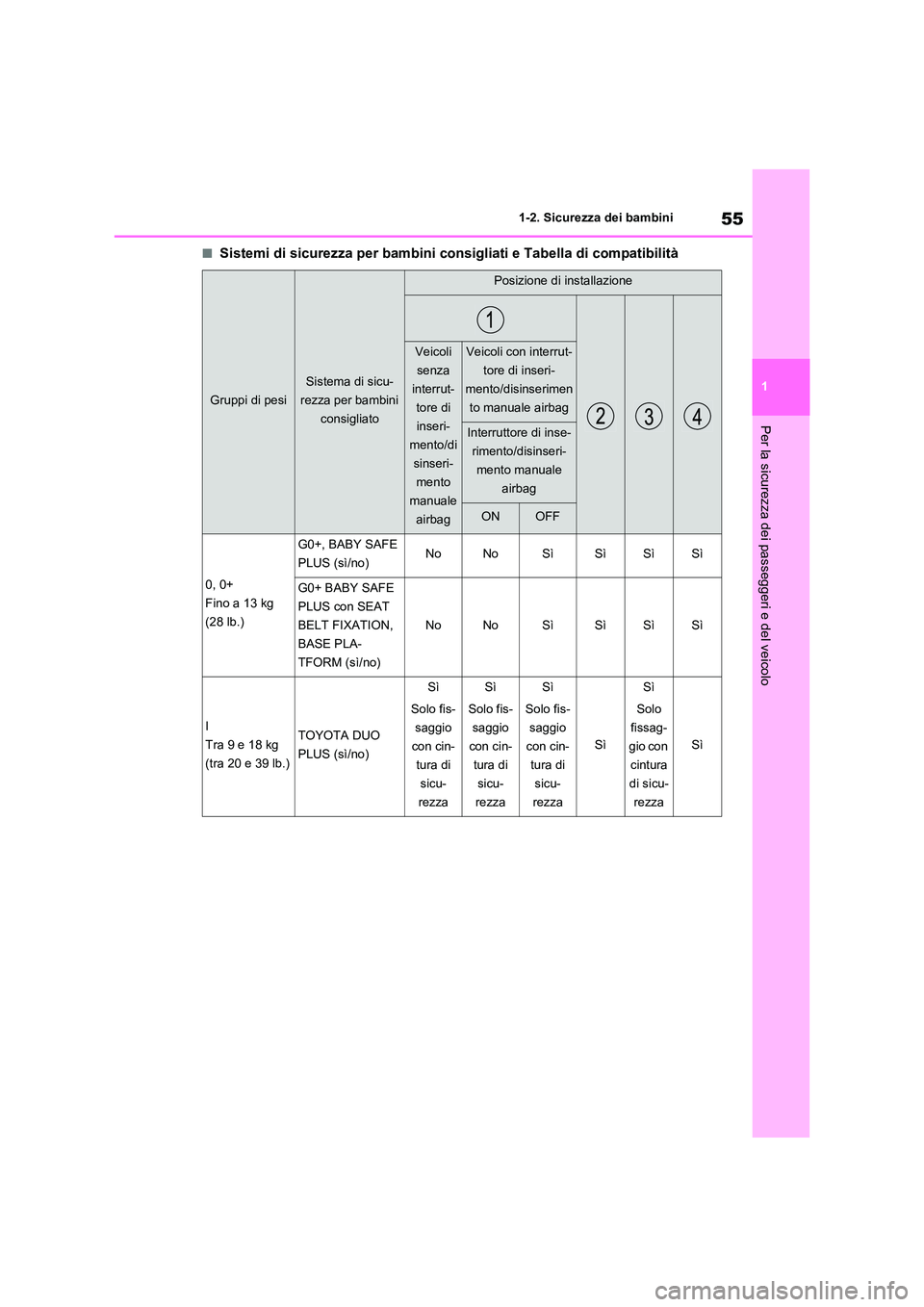

Page 55 of 724

55
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
■Sistemi di sicurezza per bambini consigliati e Tabella di compatibilità
Gruppi di pesi
Sistema di sicu-
rezza per bambini
consigliato
Posizione di installazione
Veicoli
senza
interrut-
tore di
inseri-
mento/di
sinseri-
mento
manuale
airbag
Veicoli con interrut-
tore di inseri-
mento/disinserimen
to manuale airbag
Interruttore di inse-
rimento/disinseri-
mento manuale
airbag
ONOFF
0, 0+
Fino a 13 kg
(28 lb.)
G0+, BABY SAFE
PLUS (sì/no)NoNoSìSìSìSì
G0+ BABY SAFE
PLUS con SEAT
BELT FIXATION,
BASE PLA-
TFORM (sì/no)
NoNoSìSìSìSì
I
Tra 9 e 18 kg
(tra 20 e 39 lb.)
TOYOTA DUO
PLUS (sì/no)
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Sì
Solo
fissag-
gio con
cintura
di sicu-
rezza
Sì

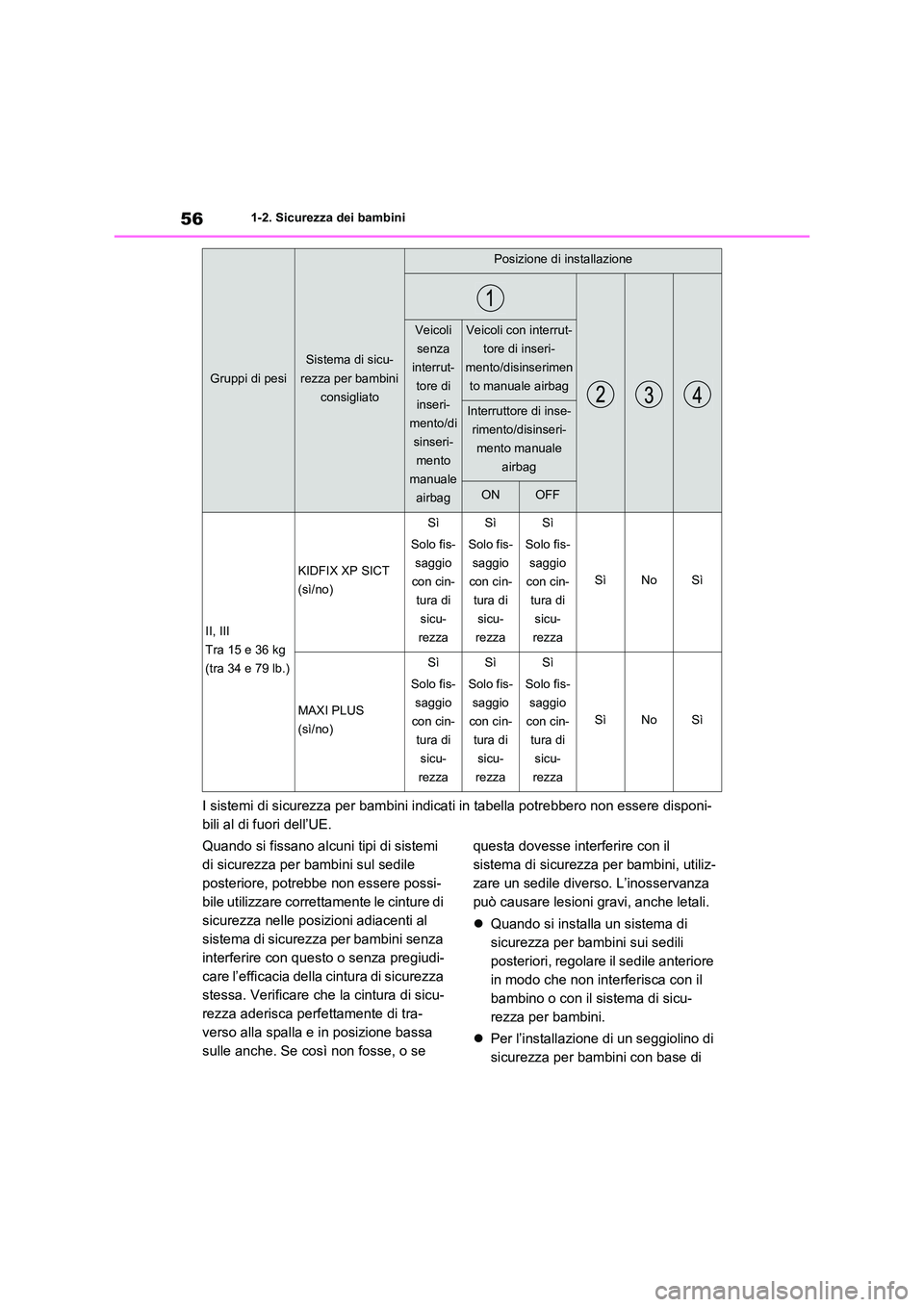

Page 56 of 724

561-2. Sicurezza dei bambini
I sistemi di sicurezza per bambini indicati in tabella potrebbero non essere disponi-
bili al di fuori dell’UE.
Quando si fissano alcuni tipi di sistemi
di sicurezza per bambini sul sedile
posteriore, potrebbe non essere possi-
bile utilizzare correttamente le cinture di
sicurezza nelle posizioni adiacenti al
sistema di sicurezza per bambini senza
interferire con questo o senza pregiudi-
care l’efficacia della cintura di sicurezza
stessa. Verificare che la cintura di sicu-
rezza aderisca perfettamente di tra-
verso alla spalla e in posizione bassa
sulle anche. Se così non fosse, o se
questa dovesse interferire con il
sistema di sicurezza per bambini, utiliz-
zare un sedile diverso. L’inosservanza
può causare lesioni gravi, anche letali.
Quando si installa un sistema di
sicurezza per bambini sui sedili
posteriori, regolare il sedile anteriore
in modo che non interferisca con il
bambino o con il sistema di sicu-
rezza per bambini.
Per l’installazione di un seggiolino di
sicurezza per bambini con base di
II, III
Tra 15 e 36 kg
(tra 34 e 79 lb.)
KIDFIX XP SICT
(sì/no)
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
SìNoSì
MAXI PLUS
(sì/no)
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
SìNoSì
Gruppi di pesi
Sistema di sicu-
rezza per bambini
consigliato
Posizione di installazione
Veicoli
senza
interrut-
tore di
inseri-
mento/di
sinseri-
mento
manuale
airbag
Veicoli con interrut-
tore di inseri-
mento/disinserimen
to manuale airbag
Interruttore di inse-
rimento/disinseri-
mento manuale
airbag
ONOFF

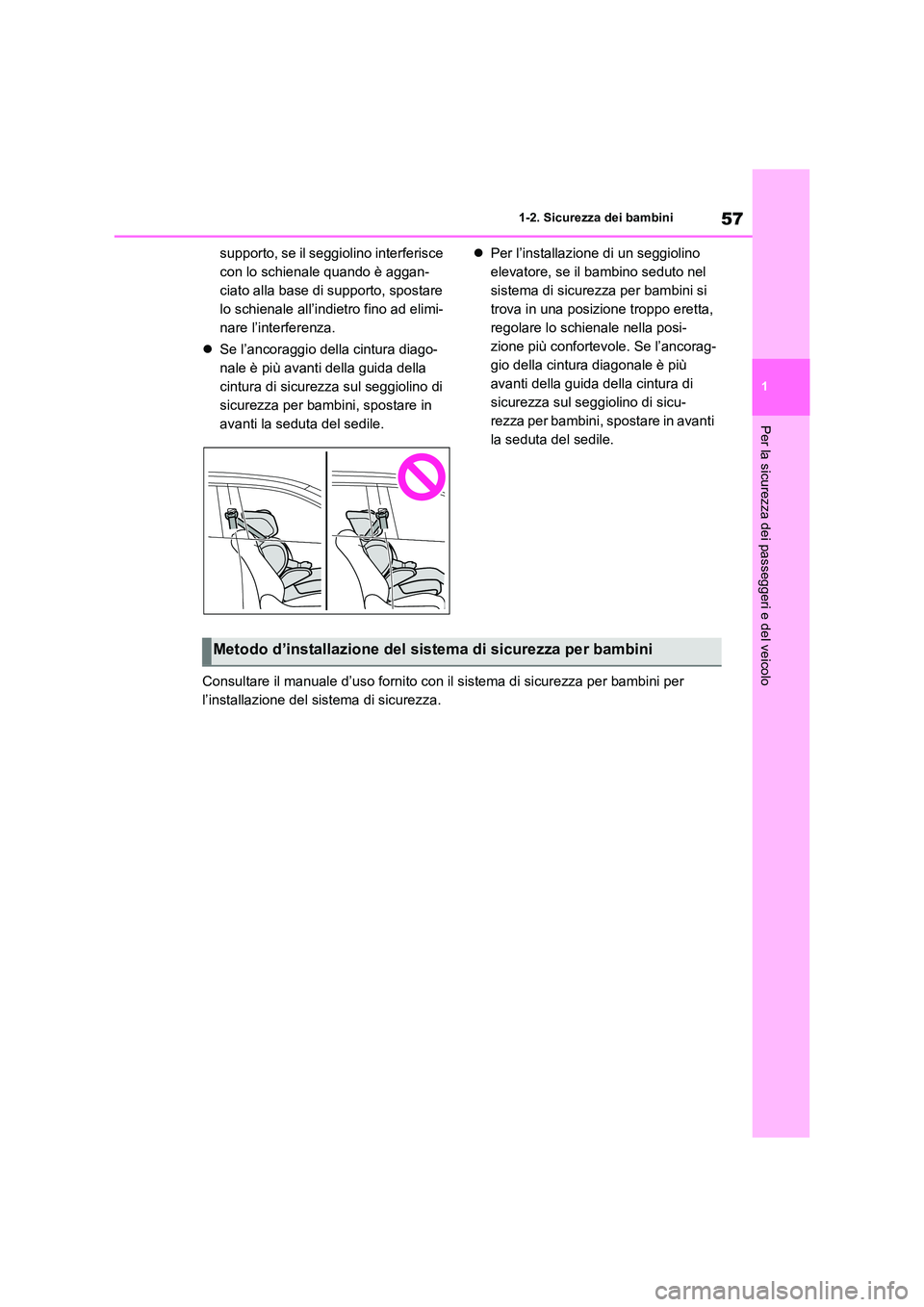

Page 57 of 724

57
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
supporto, se il seggiolino interferisce
con lo schienale quando è aggan-
ciato alla base di supporto, spostare
lo schienale all’indietro fino ad elimi-
nare l’interferenza.
Se l’ancoraggio della cintura diago-
nale è più avanti della guida della
cintura di sicurezza sul seggiolino di
sicurezza per bambini, spostare in
avanti la seduta del sedile.
Per l’installazione di un seggiolino
elevatore, se il bambino seduto nel
sistema di sicurezza per bambini si
trova in una posizione troppo eretta,
regolare lo schienale nella posi-
zione più confortevole. Se l’ancorag-
gio della cintura diagonale è più
avanti della guida della cintura di
sicurezza sul seggi olino di sicu-
rezza per bambini, spostare in avanti
la seduta del sedile.
Consultare il manuale d’uso fornito con il sistema di sicurezza per bambini per
l’installazione del sistema di sicurezza.
Metodo d’installazione del sistema di sicurezza per bambini

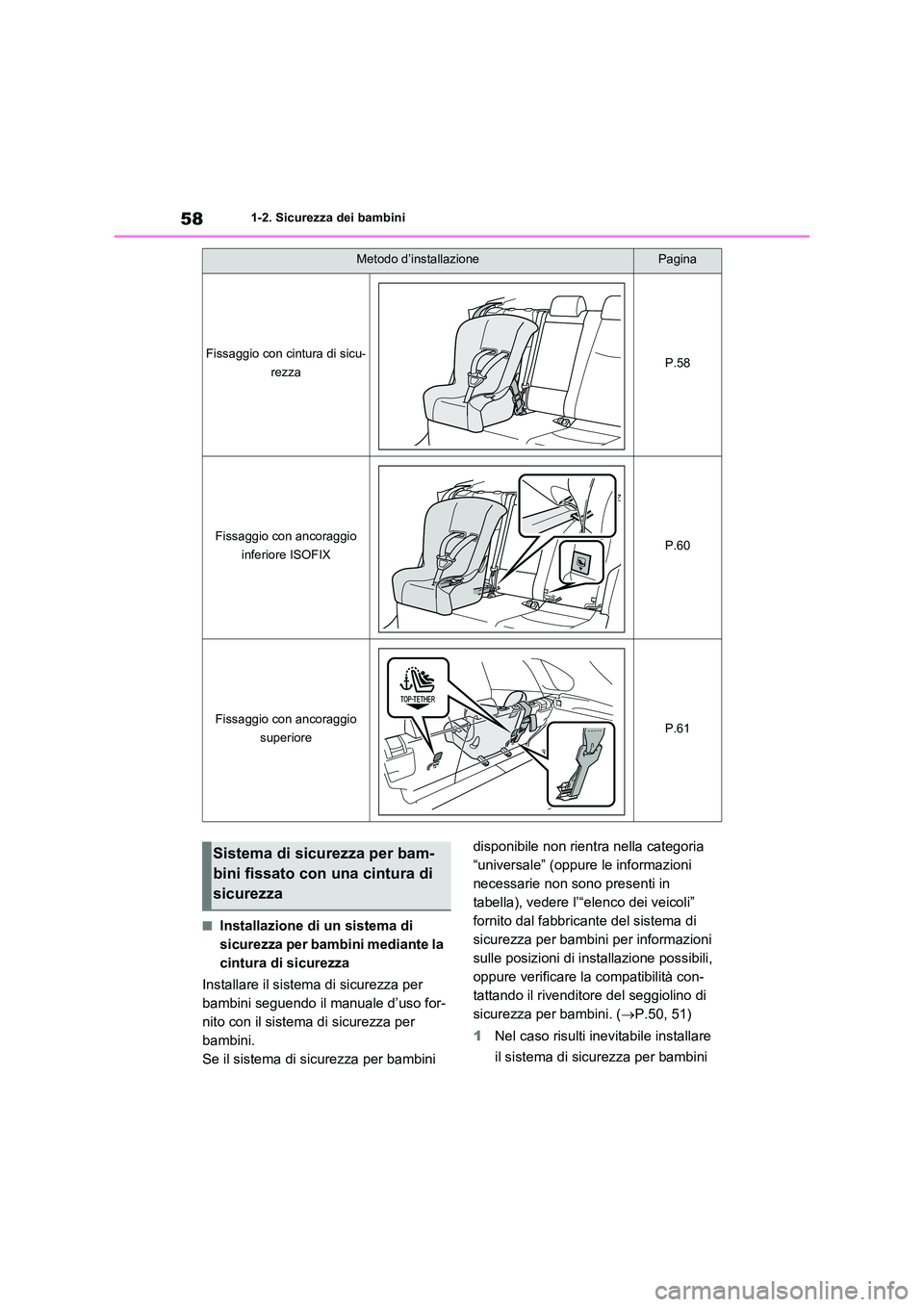

Page 58 of 724

581-2. Sicurezza dei bambini
■Installazione di un sistema di
sicurezza per bambini mediante la
cintura di sicurezza
Installare il sistema di sicurezza per
bambini seguendo il manuale d’uso for-
nito con il sistema di sicurezza per
bambini.
Se il sistema di sicurezza per bambini
disponibile non rientra nella categoria
“universale” (oppure le informazioni
necessarie non sono presenti in
tabella), vedere l’“elenco dei veicoli”
fornito dal fabbricante del sistema di
sicurezza per bambin i per informazioni
sulle posizioni di installazione possibili,
oppure verificare la compatibilità con-
tattando il rivenditore del seggiolino di
sicurezza per bambini. ( P.50, 51)
1 Nel caso risulti inevitabile installare
il sistema di sicurezza per bambini
Metodo d’installazionePagina
Fissaggio con cintura di sicu-
rezzaP.58
Fissaggio con ancoraggio
inferiore ISOFIXP.60
Fissaggio con ancoraggio
superioreP.61
Sistema di sicurezza per bam-
bini fissato con una cintura di
sicurezza
Page 59 of 724

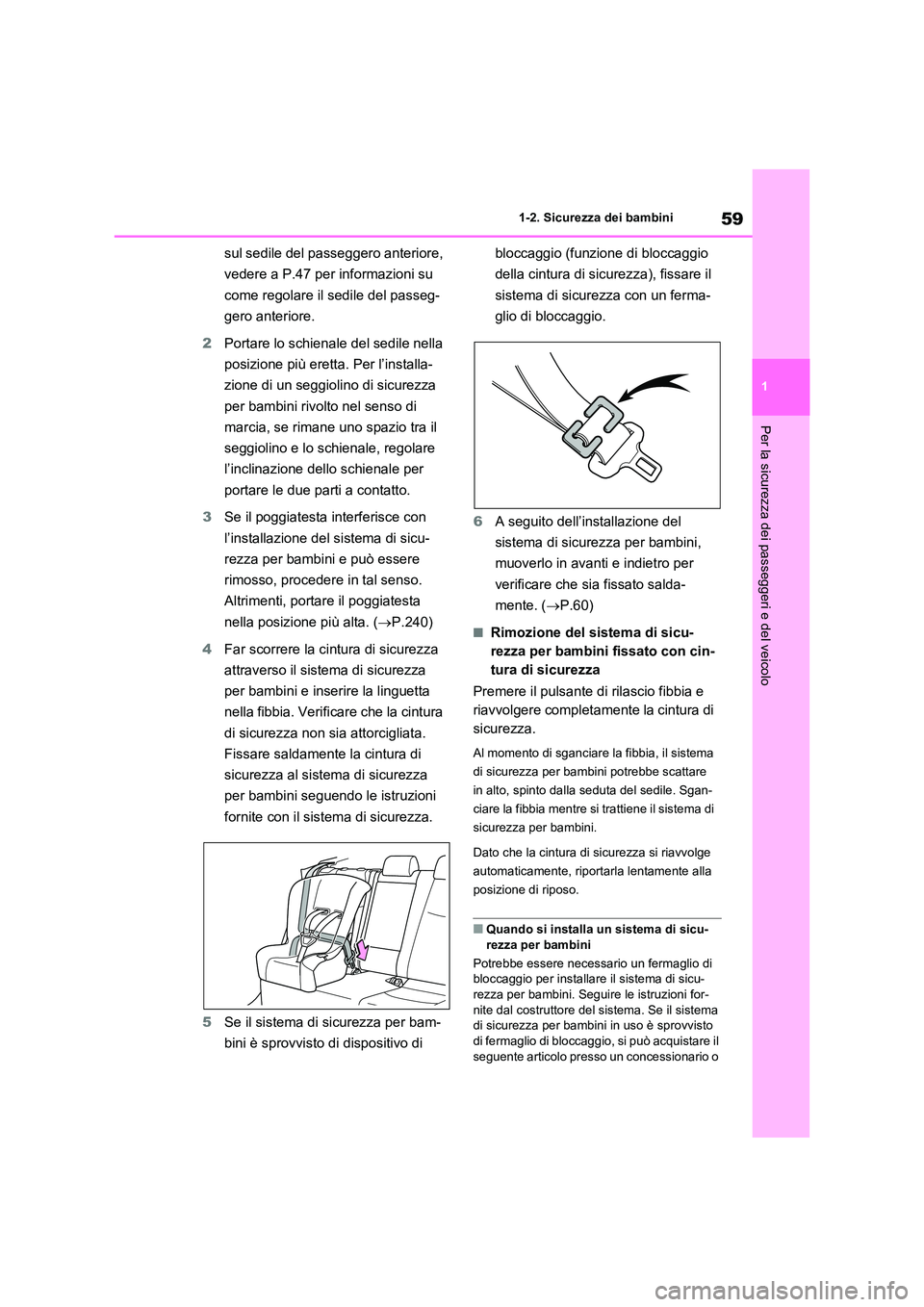

59
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
sul sedile del passeggero anteriore,
vedere a P.47 per informazioni su
come regolare il sedile del passeg-
gero anteriore.
2 Portare lo schienale del sedile nella
posizione più eretta. Per l’installa-
zione di un seggiolino di sicurezza
per bambini rivolto nel senso di
marcia, se rimane uno spazio tra il
seggiolino e lo schienale, regolare
l’inclinazione dello schienale per
portare le due parti a contatto.
3 Se il poggiatesta interferisce con
l’installazione del sistema di sicu-
rezza per bambini e può essere
rimosso, procedere in tal senso.
Altrimenti, portare il poggiatesta
nella posizione più alta. ( P.240)
4 Far scorrere la cintura di sicurezza
attraverso il sist ema di sicurezza
per bambini e inserire la linguetta
nella fibbia. Verificare che la cintura
di sicurezza non sia attorcigliata.
Fissare saldamente la cintura di
sicurezza al sistema di sicurezza
per bambini seguendo le istruzioni
fornite con il sistema di sicurezza.
5 Se il sistema di sicurezza per bam-
bini è sprovvisto di dispositivo di
bloccaggio (funzione di bloccaggio
della cintura di sicu rezza), fissare il
sistema di sicurezza con un ferma-
glio di bloccaggio.
6 A seguito dell’installazione del
sistema di sicurezza per bambini,
muoverlo in avanti e indietro per
verificare che sia fissato salda-
mente. ( P.60)
■Rimozione del sistema di sicu-
rezza per bambini fissato con cin-
tura di sicurezza
Premere il pulsante di rilascio fibbia e
riavvolgere completamente la cintura di
sicurezza.
Al momento di sganciare la fibbia, il sistema
di sicurezza per bambini potrebbe scattare
in alto, spinto dalla seduta del sedile. Sgan-
ciare la fibbia mentre si trattiene il sistema di
sicurezza per bambini.
Dato che la cintura di sicurezza si riavvolge
automaticamente, riportarla lentamente alla
posizione di riposo.
■Quando si installa un sistema di sicu-
rezza per bambini
Potrebbe essere necessario un fermaglio di bloccaggio per installare il sistema di sicu-
rezza per bambini. Seguire le istruzioni for-
nite dal costruttore del sistema. Se il sistema di sicurezza per bambini in uso è sprovvisto
di fermaglio di bloccaggio, si può acquistare il
seguente articolo presso un concessionario o

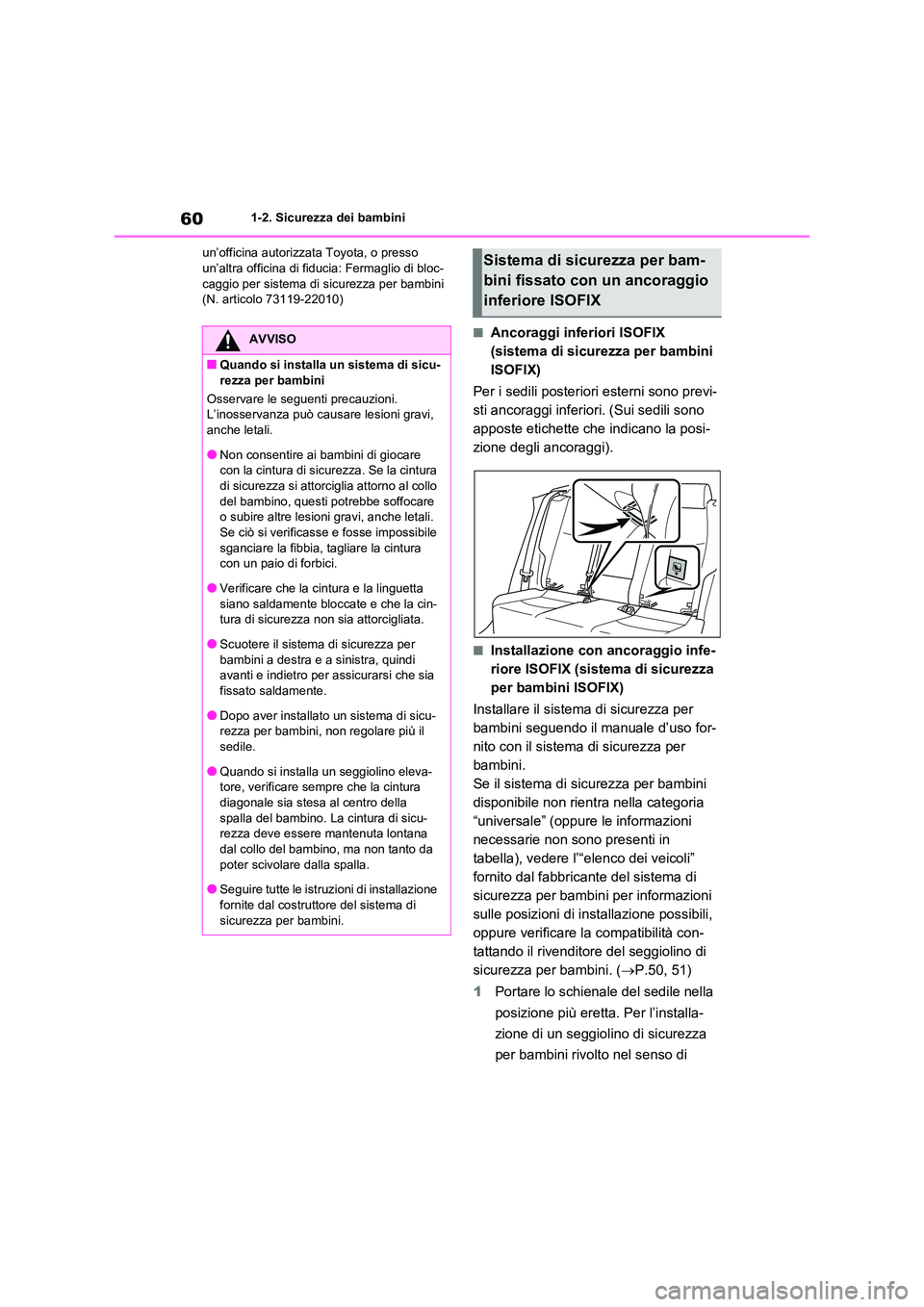

Page 60 of 724

601-2. Sicurezza dei bambini
un’officina autorizzata Toyota, o presso un’altra officina di fiducia: Fermaglio di bloc-
caggio per sistema di sicurezza per bambini
(N. articolo 73119-22010)
■Ancoraggi inferiori ISOFIX
(sistema di sicurezza per bambini
ISOFIX)
Per i sedili posteriori esterni sono previ-
sti ancoraggi inferiori. (Sui sedili sono
apposte etichette che indicano la posi-
zione degli ancoraggi).
■Installazione con ancoraggio infe-
riore ISOFIX (sistema di sicurezza
per bambini ISOFIX)
Installare il sistem a di sicurezza per
bambini seguendo il manuale d’uso for-
nito con il sistem a di sicurezza per
bambini.
Se il sistema di sicurezza per bambini
disponibile non rientra nella categoria
“universale” (oppure le informazioni
necessarie non sono presenti in
tabella), vedere l’“elenco dei veicoli”
fornito dal fabbricante del sistema di
sicurezza per bambin i per informazioni
sulle posizioni di installazione possibili,
oppure verificare la compatibilità con-
tattando il rivenditore del seggiolino di
sicurezza per bambini. ( P.50, 51)
1 Portare lo schienale del sedile nella
posizione più eretta. Per l’installa-
zione di un seggiolino di sicurezza
per bambini rivolto nel senso di
AVVISO
■Quando si installa un sistema di sicu- rezza per bambini
Osservare le seguenti precauzioni.
L’inosservanza può caus are lesioni gravi,
anche letali.
●Non consentire ai bambini di giocare
con la cintura di sicurezza. Se la cintura
di sicurezza si attorciglia attorno al collo del bambino, questi potrebbe soffocare
o subire altre lesioni gravi, anche letali.
Se ciò si verificasse e fosse impossibile sganciare la fibbia, tagliare la cintura
con un paio di forbici.
●Verificare che la cintura e la linguetta siano saldamente bloccate e che la cin-
tura di sicurezza non sia attorcigliata.
●Scuotere il sistema di sicurezza per bambini a destra e a sinistra, quindi
avanti e indietro per assicurarsi che sia
fissato saldamente.
●Dopo aver installato un sistema di sicu- rezza per bambini, non regolare più il
sedile.
●Quando si installa un seggiolino eleva- tore, verificare sempre che la cintura
diagonale sia stesa al centro della
spalla del bambino. La cintura di sicu- rezza deve essere mantenuta lontana
dal collo del bambino, ma non tanto da
poter scivolare dalla spalla.
●Seguire tutte le istruzioni di installazione
fornite dal costruttore del sistema di
sicurezza per bambini.
Sistema di sicurezza per bam-
bini fissato con un ancoraggio
inferiore ISOFIX
