351
4 4-5. Uso dei sistemi di supporto alla guida
Guida
rezza.

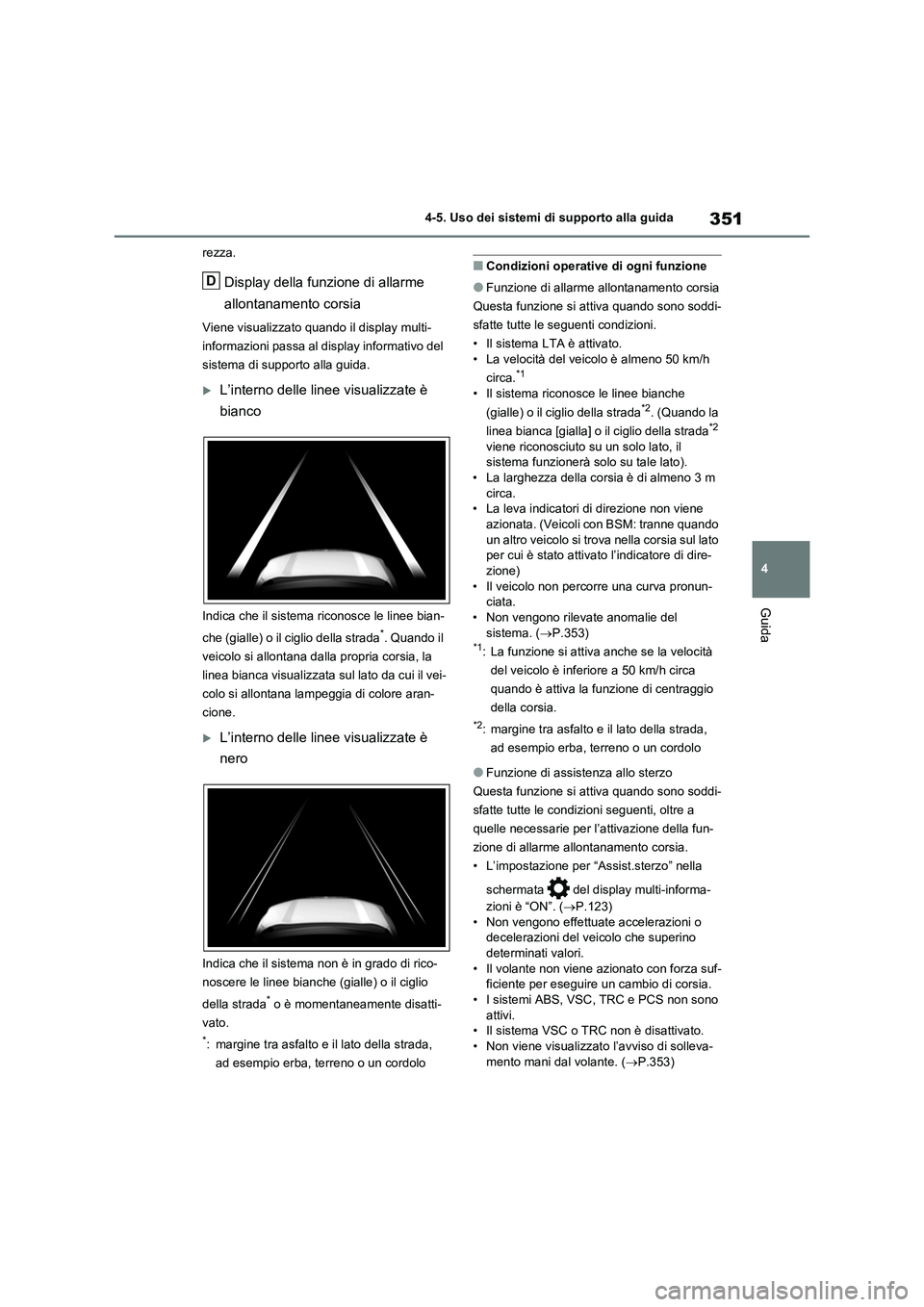

Display della funzione di allarme
allontanamento corsia
Viene visualizzato quando il display multi-
informazioni passa al display informativo del
sistema di supporto alla guida.
L’interno delle linee visualizzate è
bianco
Indica che il sistema riconosce le linee bian-
che (gialle) o il ciglio della strada
*. Quando il
veicolo si allontana dalla propria corsia, la
linea bianca visualizzata sul lato da cui il vei-
colo si allontana lampeggia di colore aran-
cione.
L’interno delle linee visualizzate è
nero
Indica che il sistema non è in grado di rico-
noscere le linee bianche (gialle) o il ciglio
della strada
* o è momentaneamente disatti-
vato.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
■Condizioni operative di ogni funzione
●Funzione di allarme allontanamento corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LTA è attivato.
• La velocità del veicolo è almeno 50 km/h
circa.
*1
• Il sistema riconosce le linee bianche
(gialle) o il ciglio della strada*2. (Quando la
linea bianca [gialla] o il ciglio della strada*2
viene riconosciuto su un solo lato, il
sistema funzionerà solo su tale lato).
• La larghezza della corsia è di almeno 3 m
circa.
• La leva indicatori di direzione non viene
azionata. (Veicoli con BSM: tranne quando
un altro veicolo si trova nella corsia sul lato
per cui è stato attivato l’indicatore di dire-
zione)
• Il veicolo non percorre una curva pronun-
ciata.
• Non vengono rilevate anomalie del
sistema. (P.353)
*1: La funzione si attiva anche se la velocità
del veicolo è inferiore a 50 km/h circa
quando è attiva la funzione di centraggio
della corsia.
*2: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
●Funzione di assistenza allo sterzo
Questa funzione si attiva quando sono soddi-
sfatte tutte le condizioni seguenti, oltre a
quelle necessarie per l’attivazione della fun-
zione di allarme allontanamento corsia.
• L’impostazione per “Assist.sterzo” nella
schermata del display multi-informa-
zioni è “ON”. (P.123)
• Non vengono effettuate accelerazioni o
decelerazioni del veicolo che superino
determinati valori.
• Il volante non viene azionato con forza suf-
ficiente per eseguire un cambio di corsia.
• I sistemi ABS, VSC, TRC e PCS non sono
attivi.
• Il sistema VSC o TRC non è disattivato.
• Non viene visualizzato l’avviso di solleva-
mento mani dal volante. (P.353)
D

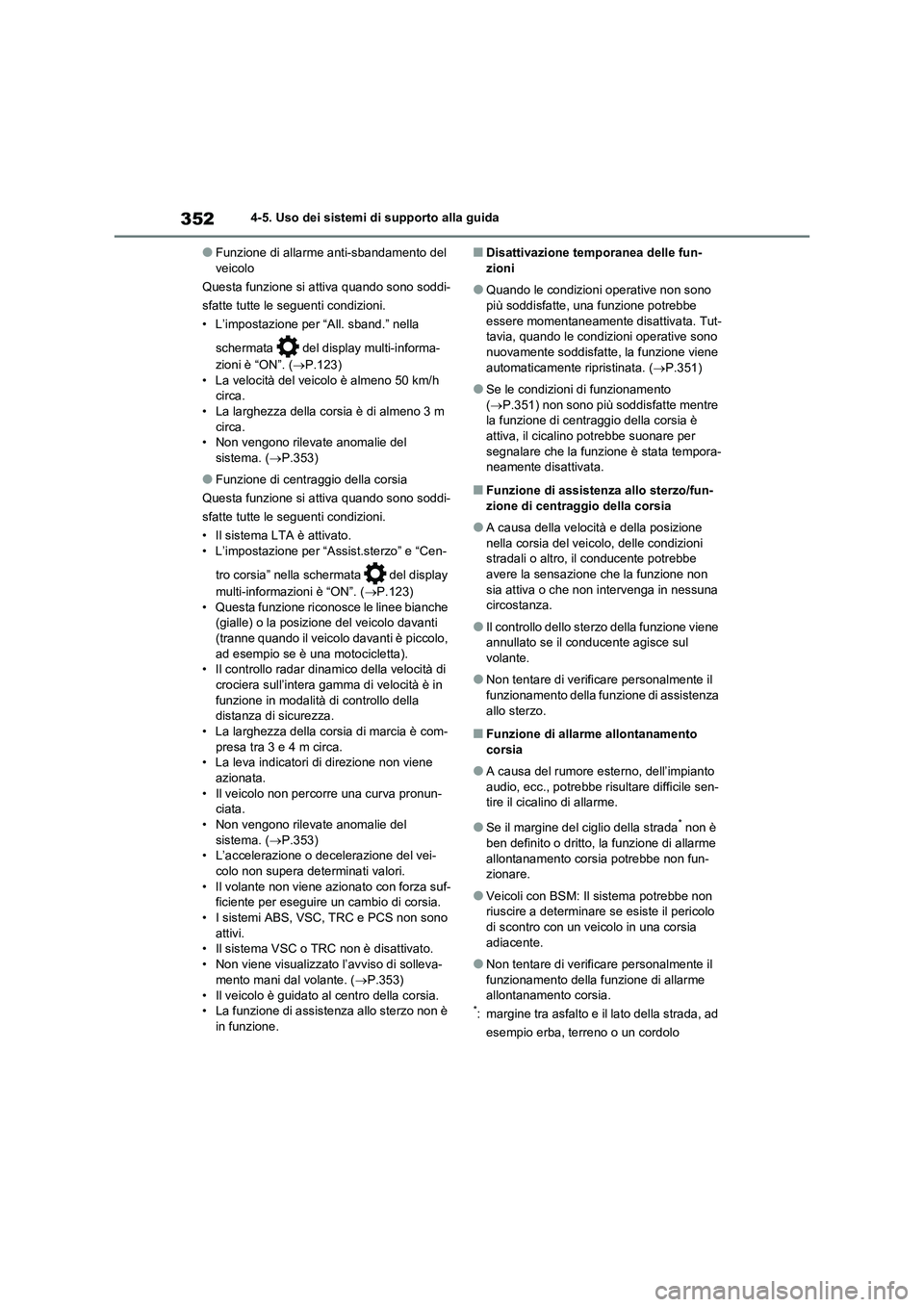

3524-5. Uso dei sistemi di supporto alla guida
●Funzione di allarme anti-sbandamento del
veicolo
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• L’impostazione per “All. sband.” nella
schermata del display multi-informa-
zioni è “ON”. (P.123)
• La velocità del veicolo è almeno 50 km/h
circa.
• La larghezza della corsia è di almeno 3 m
circa.
• Non vengono rilevate anomalie del
sistema. (P.353)
●Funzione di centraggio della corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LTA è attivato.
• L’impostazione per “Assist.sterzo” e “Cen-
tro corsia” nella schermata del display
multi-informazioni è “ON”. (P.123)
• Questa funzione riconosce le linee bianche
(gialle) o la posizione del veicolo davanti
(tranne quando il veicolo davanti è piccolo,
ad esempio se è una motocicletta).
• Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità è in
funzione in modalità di controllo della
distanza di sicurezza.
• La larghezza della corsia di marcia è com-
presa tra 3 e 4 m circa.
• La leva indicatori di direzione non viene
azionata.
• Il veicolo non percorre una curva pronun-
ciata.
• Non vengono rilevate anomalie del
sistema. (P.353)
• L’accelerazione o decelerazione del vei-
colo non supera determinati valori.
• Il volante non viene azionato con forza suf-
ficiente per eseguire un cambio di corsia.
• I sistemi ABS, VSC, TRC e PCS non sono
attivi.
• Il sistema VSC o TRC non è disattivato.
• Non viene visualizzato l’avviso di solleva-
mento mani dal volante. (P.353)
• Il veicolo è guidato al centro della corsia.
• La funzione di assistenza allo sterzo non è
in funzione.
■Disattivazione temporanea delle fun-
zioni
●Quando le condizioni operative non sono
più soddisfatte, una funzione potrebbe
essere momentaneamente disattivata. Tut-
tavia, quando le condizioni operative sono
nuovamente soddisfatte, la funzione viene
automaticamente ripristinata. (P.351)
●Se le condizioni di funzionamento
(P.351) non sono più soddisfatte mentre
la funzione di centraggio della corsia è
attiva, il cicalino potrebbe suonare per
segnalare che la funzione è stata tempora-
neamente disattivata.
■Funzione di assistenza allo sterzo/fun-
zione di centraggio della corsia
●A causa della velocità e della posizione
nella corsia del veicolo, delle condizioni
stradali o altro, il conducente potrebbe
avere la sensazione che la funzione non
sia attiva o che non intervenga in nessuna
circostanza.
●Il controllo dello sterzo della funzione viene
annullato se il conducente agisce sul
volante.
●Non tentare di verificare personalmente il
funzionamento della funzione di assistenza
allo sterzo.
■Funzione di allarme allontanamento
corsia
●A causa del rumore esterno, dell’impianto
audio, ecc., potrebbe risultare difficile sen-
tire il cicalino di allarme.
●Se il margine del ciglio della strada* non è
ben definito o dritto, la funzione di allarme
allontanamento corsia potrebbe non fun-
zionare.
●Veicoli con BSM: Il sistema potrebbe non
riuscire a determinare se esiste il pericolo
di scontro con un veicolo in una corsia
adiacente.
●Non tentare di verificare personalmente il
funzionamento della funzione di allarme
allontanamento corsia.
*: margine tra asfalto e il lato della strada, ad
esempio erba, terreno o un cordolo

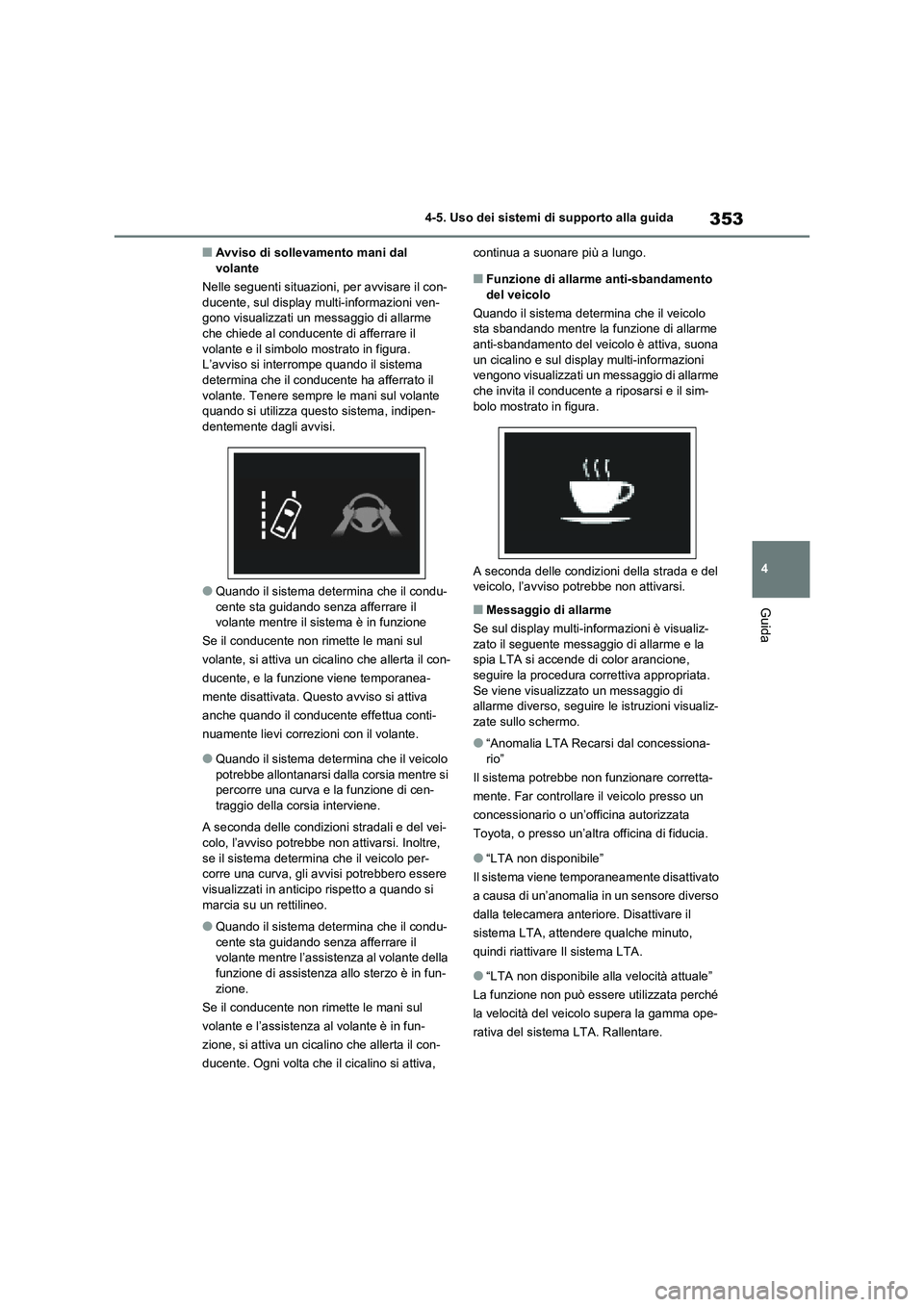

353
4 4-5. Uso dei sistemi di supporto alla guida
Guida
■Avviso di sollevamento mani dal
volante
Nelle seguenti situazioni, per avvisare il con-
ducente, sul display multi-informazioni ven-
gono visualizzati un messaggio di allarme
che chiede al conducente di afferrare il
volante e il simbolo mostrato in figura.
L’avviso si interrompe quando il sistema
determina che il conducente ha afferrato il
volante. Tenere sempre le mani sul volante
quando si utilizza questo sistema, indipen-
dentemente dagli avvisi.
●Quando il sistema determina che il condu-
cente sta guidando senza afferrare il
volante mentre il sistema è in funzione
Se il conducente non rimette le mani sul
volante, si attiva un cicalino che allerta il con-
ducente, e la funzione viene temporanea-
mente disattivata. Questo avviso si attiva
anche quando il conducente effettua conti-
nuamente lievi correzioni con il volante.
●Quando il sistema determina che il veicolo
potrebbe allontanarsi dalla corsia mentre si
percorre una curva e la funzione di cen-
traggio della corsia interviene.
A seconda delle condizioni stradali e del vei-
colo, l’avviso potrebbe non attivarsi. Inoltre,
se il sistema determina che il veicolo per-
corre una curva, gli avvisi potrebbero essere
visualizzati in anticipo rispetto a quando si
marcia su un rettilineo.
●Quando il sistema determina che il condu-
cente sta guidando senza afferrare il
volante mentre l’assistenza al volante della
funzione di assistenza allo sterzo è in fun-
zione.
Se il conducente non rimette le mani sul
volante e l’assistenza al volante è in fun-
zione, si attiva un cicalino che allerta il con-
ducente. Ogni volta che il cicalino si attiva, continua a suonare più a lungo.
■Funzione di allarme anti-sbandamento
del veicolo
Quando il sistema determina che il veicolo
sta sbandando mentre la funzione di allarme
anti-sbandamento del veicolo è attiva, suona
un cicalino e sul display multi-informazioni
vengono visualizzati un messaggio di allarme
che invita il conducente a riposarsi e il sim-
bolo mostrato in figura.
A seconda delle condizioni della strada e del
veicolo, l’avviso potrebbe non attivarsi.
■Messaggio di allarme
Se sul display multi-informazioni è visualiz-
zato il seguente messaggio di allarme e la
spia LTA si accende di color arancione,
seguire la procedura correttiva appropriata.
Se viene visualizzato un messaggio di
allarme diverso, seguire le istruzioni visualiz-
zate sullo schermo.
●“Anomalia LTA Recarsi dal concessiona-
rio”
Il sistema potrebbe non funzionare corretta-
mente. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
●“LTA non disponibile”
Il sistema viene temporaneamente disattivato
a causa di un’anomalia in un sensore diverso
dalla telecamera anteriore. Disattivare il
sistema LTA, attendere qualche minuto,
quindi riattivare Il sistema LTA.
●“LTA non disponibile alla velocità attuale”
La funzione non può essere utilizzata perché
la velocità del veicolo supera la gamma ope-
rativa del sistema LTA. Rallentare.

3544-5. Uso dei sistemi di supporto alla guida

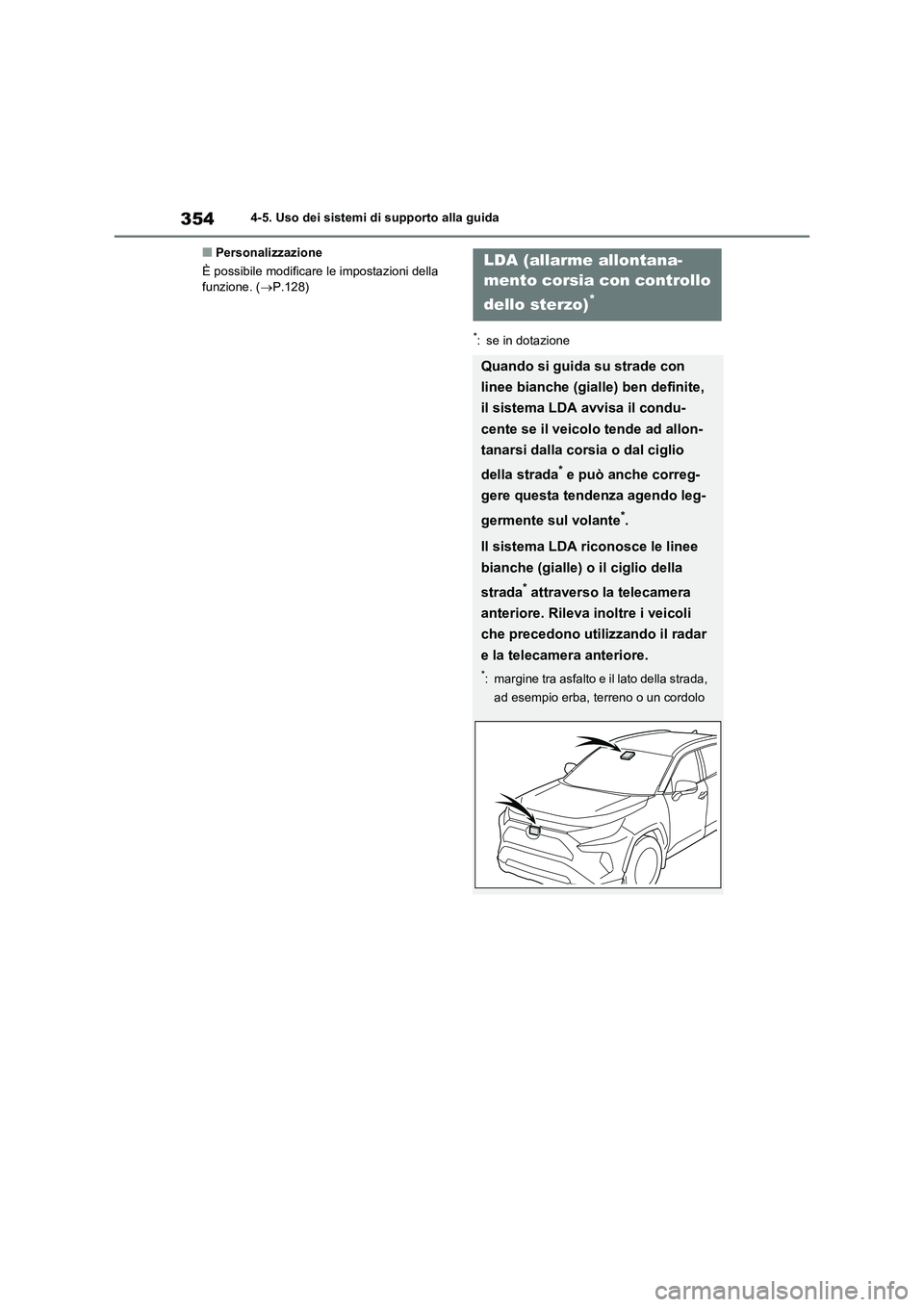

■Personalizzazione
È possibile modificare le impostazioni della
funzione. (P.128)
*: se in dotazione
LDA (allarme allontana-
mento corsia con controllo
dello sterzo)
*
Quando si guida su strade con
linee bianche (gialle) ben definite,
il sistema LDA avvisa il condu-
cente se il veicolo tende ad allon-
tanarsi dalla corsia o dal ciglio
della strada
* e può anche correg-
gere questa tendenza agendo leg-
germente sul volante
*.
Il sistema LDA riconosce le linee
bianche (gialle) o il ciglio della
strada
* attraverso la telecamera
anteriore. Rileva inoltre i veicoli
che precedono utilizzando il radar
e la telecamera anteriore.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo

355
4
4-5. Uso dei sistemi di supporto alla guida
Guida

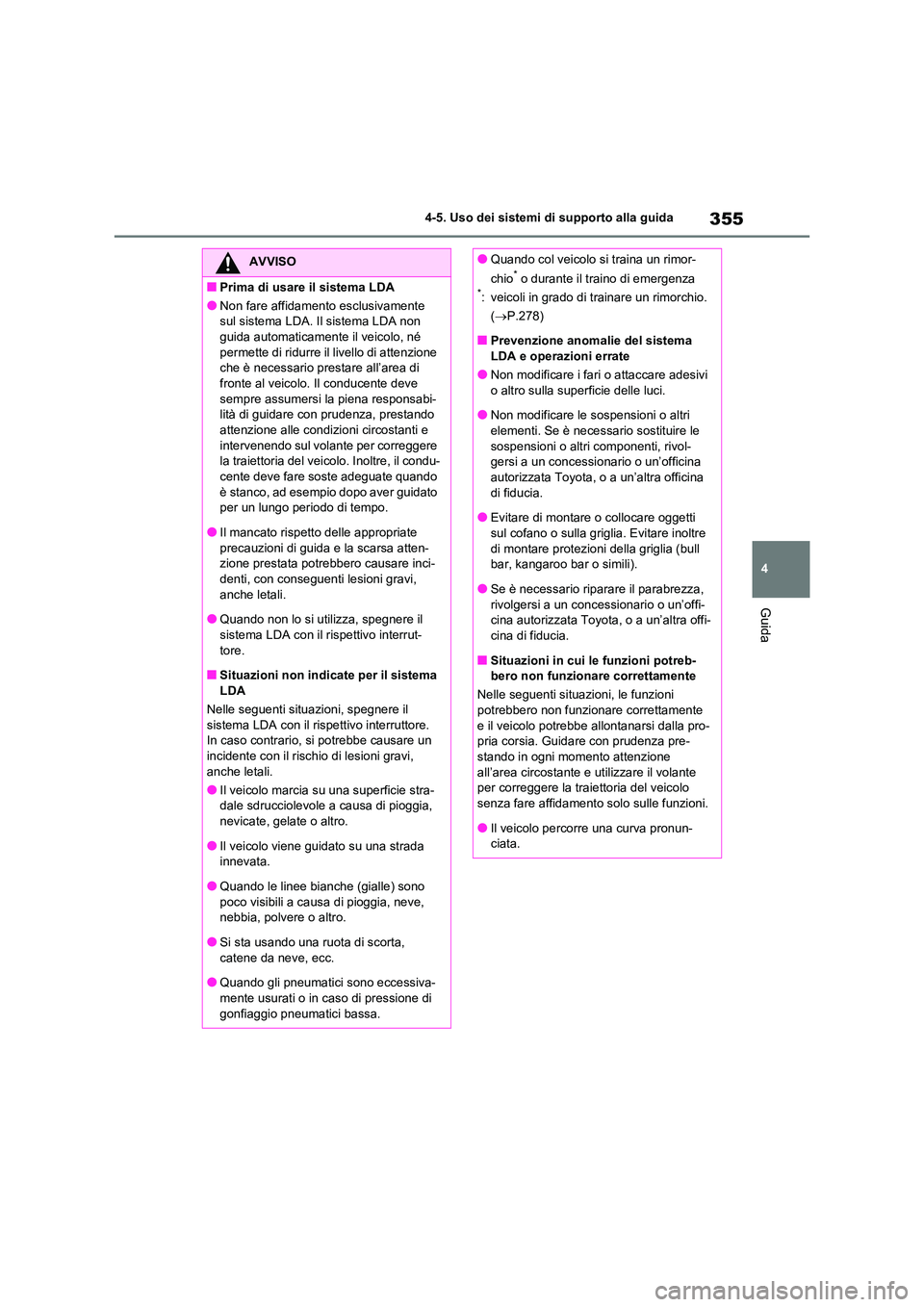

AVVISO
■Prima di usare il sistema LDA
●Non fare affidamento esclusivamente
sul sistema LDA. Il sistema LDA non
guida automaticamente il veicolo, né permette di ridurre il livello di attenzione
che è necessario prestare all’area di
fronte al veicolo. Il conducente deve sempre assumersi la piena responsabi-
lità di guidare con prudenza, prestando
attenzione alle condizioni circostanti e intervenendo sul volante per correggere
la traiettoria del veicolo. Inoltre, il condu-
cente deve fare soste adeguate quando è stanco, ad esempio dopo aver guidato
per un lungo periodo di tempo.
●Il mancato rispetto delle appropriate precauzioni di guida e la scarsa atten-
zione prestata potrebbero causare inci-
denti, con conseguenti lesioni gravi, anche letali.
●Quando non lo si utilizza, spegnere il
sistema LDA con il rispettivo interrut- tore.
■Situazioni non indicate per il sistema
LDA
Nelle seguenti situaz ioni, spegnere il
sistema LDA con il rispettivo interruttore. In caso contrario, si potrebbe causare un
incidente con il rischi o di lesioni gravi,
anche letali.
●Il veicolo marcia su una superficie stra- dale sdrucciolevole a causa di pioggia,
nevicate, gelate o altro.
●Il veicolo viene guidato su una strada innevata.
●Quando le linee bianche (gialle) sono
poco visibili a caus a di pioggia, neve, nebbia, polvere o altro.
●Si sta usando una ruota di scorta,
catene da neve, ecc.
●Quando gli pneumatici sono eccessiva-
mente usurati o in caso di pressione di
gonfiaggio pneumatici bassa.
●Quando col veicolo si traina un rimor-
chio* o durante il traino di emergenza*: veicoli in grado di trainare un rimorchio.
( P.278)
■Prevenzione anomalie del sistema LDA e operazioni errate
●Non modificare i fari o attaccare adesivi
o altro sulla superficie delle luci.
●Non modificare le sospensioni o altri elementi. Se è necessario sostituire le
sospensioni o altri componenti, rivol-
gersi a un concessi onario o un’officina autorizzata Toyota, o a un’altra officina
di fiducia.
●Evitare di montare o collocare oggetti sul cofano o sulla griglia. Evitare inoltre
di montare protezioni della griglia (bull
bar, kangaroo bar o simili).
●Se è necessario riparare il parabrezza,
rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra offi- cina di fiducia.
■Situazioni in cui le funzioni potreb-
bero non funzionare correttamente
Nelle seguenti situazioni, le funzioni
potrebbero non funzionare correttamente e il veicolo potrebbe allontanarsi dalla pro-
pria corsia. Guidare con prudenza pre-
stando in ogni momento attenzione all’area circostante e utilizzare il volante
per correggere la traiettoria del veicolo
senza fare affidamento solo sulle funzioni.
●Il veicolo percorre una curva pronun-
ciata.

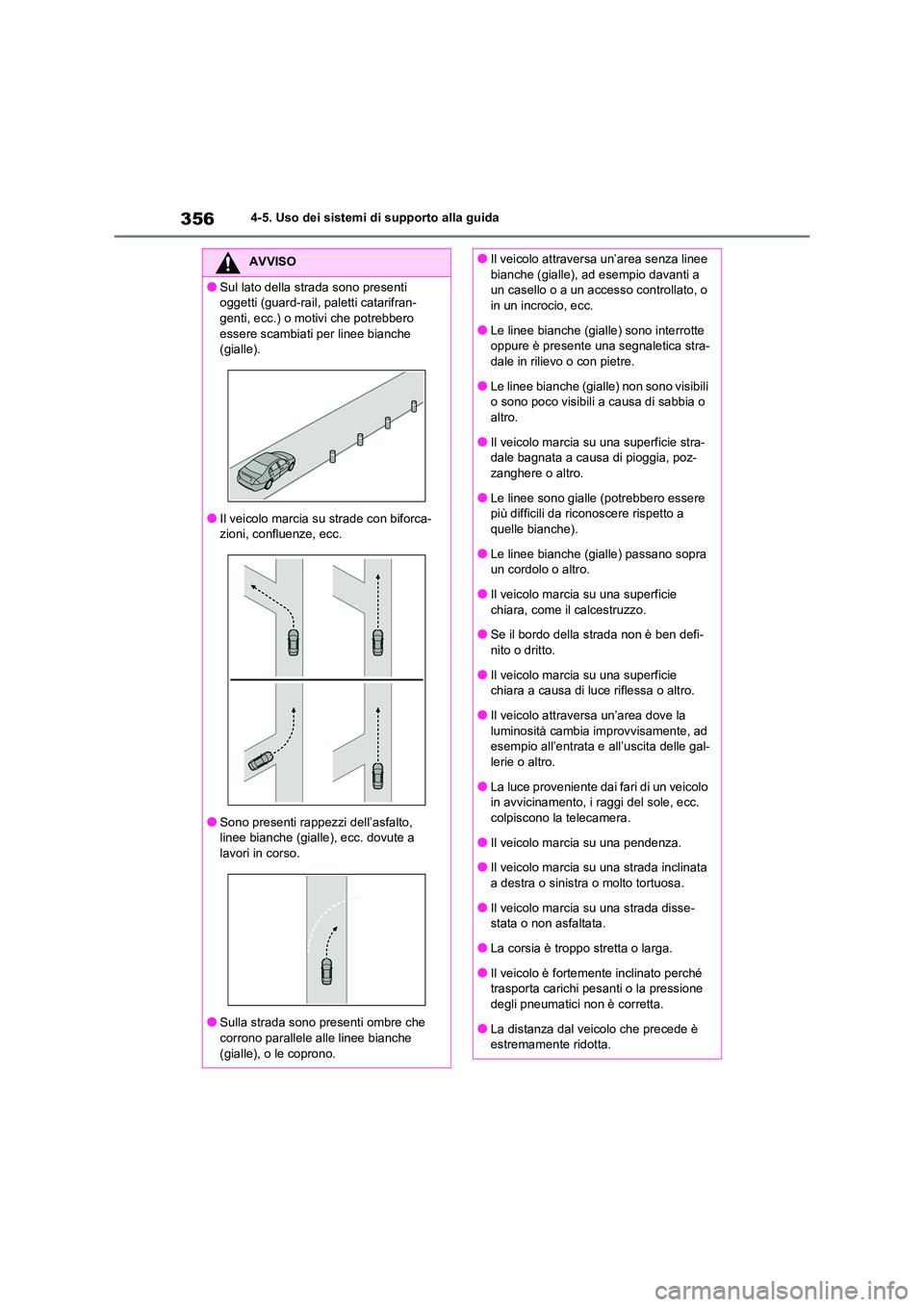

3564-5. Uso dei sistemi di supporto alla guida
AVVISO
●Sul lato della strada sono presenti
oggetti (guard-rail, paletti catarifran-
genti, ecc.) o motivi che potrebbero essere scambiati per linee bianche
(gialle).
●Il veicolo marcia su strade con biforca-
zioni, confluenze, ecc.
●Sono presenti rappezzi dell’asfalto,
linee bianche (gialle), ecc. dovute a lavori in corso.
●Sulla strada sono presenti ombre che
corrono parallele alle linee bianche (gialle), o le coprono.
●Il veicolo attraversa un’area senza linee
bianche (gialle), ad esempio davanti a
un casello o a un accesso controllato, o in un incrocio, ecc.
●Le linee bianche (gialle) sono interrotte
oppure è presente una segnaletica stra- dale in rilievo o con pietre.
●Le linee bianche (gialle) non sono visibili
o sono poco visibili a causa di sabbia o
altro.
●Il veicolo marcia su una superficie stra-
dale bagnata a causa di pioggia, poz-
zanghere o altro.
●Le linee sono gialle (potrebbero essere
più difficili da riconoscere rispetto a
quelle bianche).
●Le linee bianche (gialle) passano sopra
un cordolo o altro.
●Il veicolo marcia su una superficie chiara, come il calcestruzzo.
●Se il bordo della strada non è ben defi-
nito o dritto.
●Il veicolo marcia su una superficie
chiara a causa di luce riflessa o altro.
●Il veicolo attraversa un’area dove la luminosità cambia improvvisamente, ad
esempio all’entrata e all’uscita delle gal-
lerie o altro.
●La luce proveniente dai fari di un veicolo
in avvicinamento, i raggi del sole, ecc.
colpiscono la telecamera.
●Il veicolo marcia su una pendenza.
●Il veicolo marcia su una strada inclinata
a destra o sinistra o molto tortuosa.
●Il veicolo marcia su una strada disse-
stata o non asfaltata.
●La corsia è troppo stretta o larga.
●Il veicolo è fortemente inclinato perché
trasporta carichi pesanti o la pressione
degli pneumatici non è corretta.
●La distanza dal veicolo che precede è
estremamente ridotta.

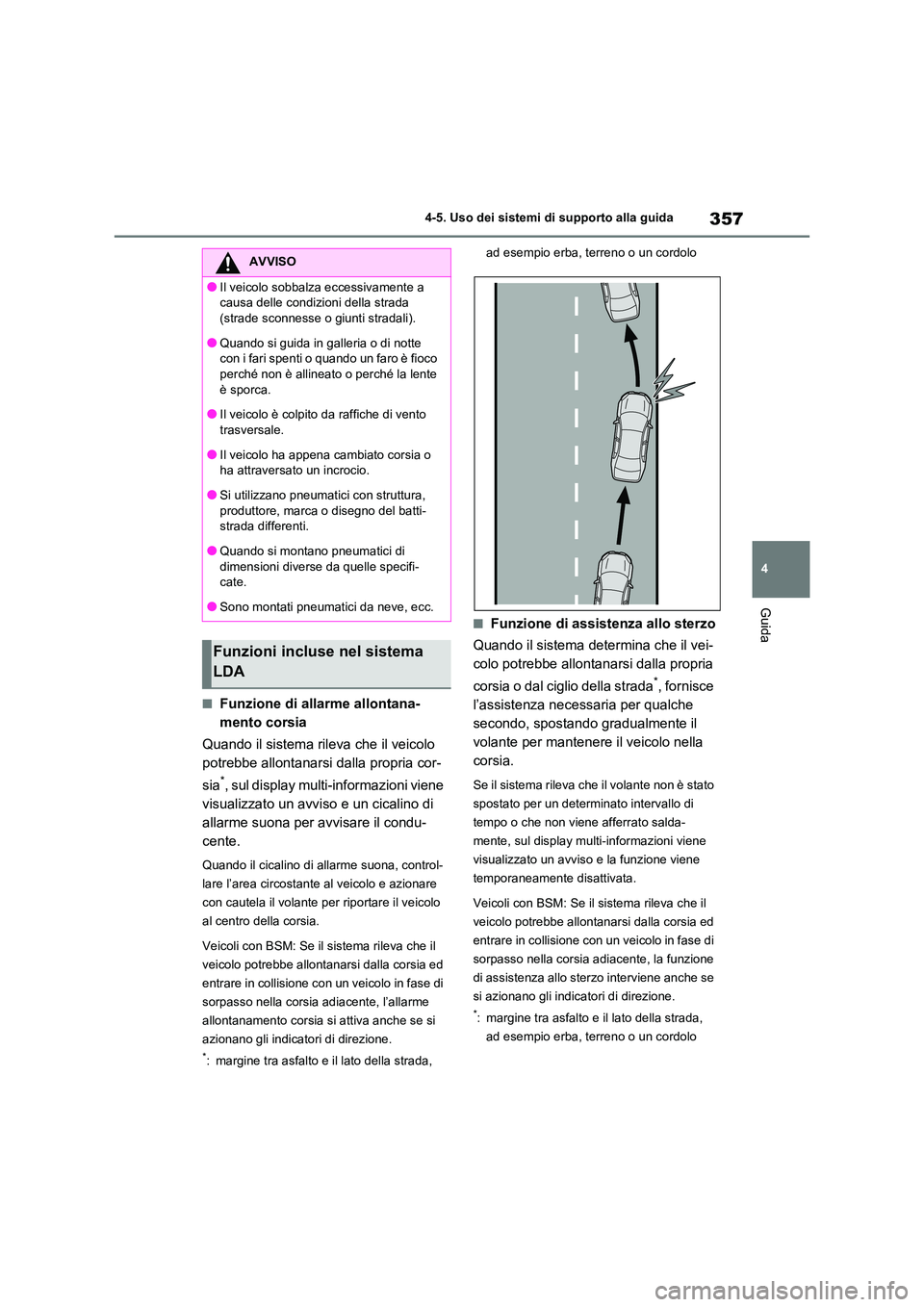

357
4
4-5. Uso dei sistemi di supporto alla guida
Guida
■Funzione di allarme allontana-
mento corsia
Quando il sistema rileva che il veicolo
potrebbe allontanarsi dalla propria cor-
sia*, sul display multi-informazioni viene
visualizzato un avvi so e un cicalino di
allarme suona per avvisare il condu-
cente.
Quando il cicalino di allarme suona, control-
lare l’area circostante al veicolo e azionare
con cautela il volante per riportare il veicolo
al centro della corsia.
Veicoli con BSM: Se il sistema rileva che il
veicolo potrebbe allontanarsi dalla corsia ed
entrare in collisione con un veicolo in fase di
sorpasso nella corsia adiacente, l’allarme
allontanamento corsia si attiva anche se si
azionano gli indicatori di direzione.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
■Funzione di assistenza allo sterzo
Quando il sistema determina che il vei-
colo potrebbe allontanarsi dalla propria
corsia o dal ciglio della strada*, fornisce
l’assistenza necessaria per qualche
secondo, spostando gradualmente il
volante per mantenere il veicolo nella
corsia.
Se il sistema rileva che il volante non è stato
spostato per un determinato intervallo di
tempo o che non viene afferrato salda-
mente, sul display multi-informazioni viene
visualizzato un avviso e la funzione viene
temporaneamente disattivata.
Veicoli con BSM: Se il sistema rileva che il
veicolo potrebbe allontanarsi dalla corsia ed
entrare in collisione con un veicolo in fase di
sorpasso nella corsia adiacente, la funzione
di assistenza allo ster zo interviene anche se
si azionano gli indica tori di direzione.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
AVVISO
●Il veicolo sobbalza eccessivamente a
causa delle condizi oni della strada
(strade sconnesse o giunti stradali).
●Quando si guida in galleria o di notte
con i fari spenti o quando un faro è fioco
perché non è allineato o perché la lente è sporca.
●Il veicolo è colpito da raffiche di vento
trasversale.
●Il veicolo ha appena cambiato corsia o
ha attraversato un incrocio.
●Si utilizzano pneumatici con struttura, produttore, marca o disegno del batti-
strada differenti.
●Quando si montano pneumatici di dimensioni diverse da quelle specifi-
cate.
●Sono montati pneumatici da neve, ecc.
Funzioni incluse nel sistema
LDA

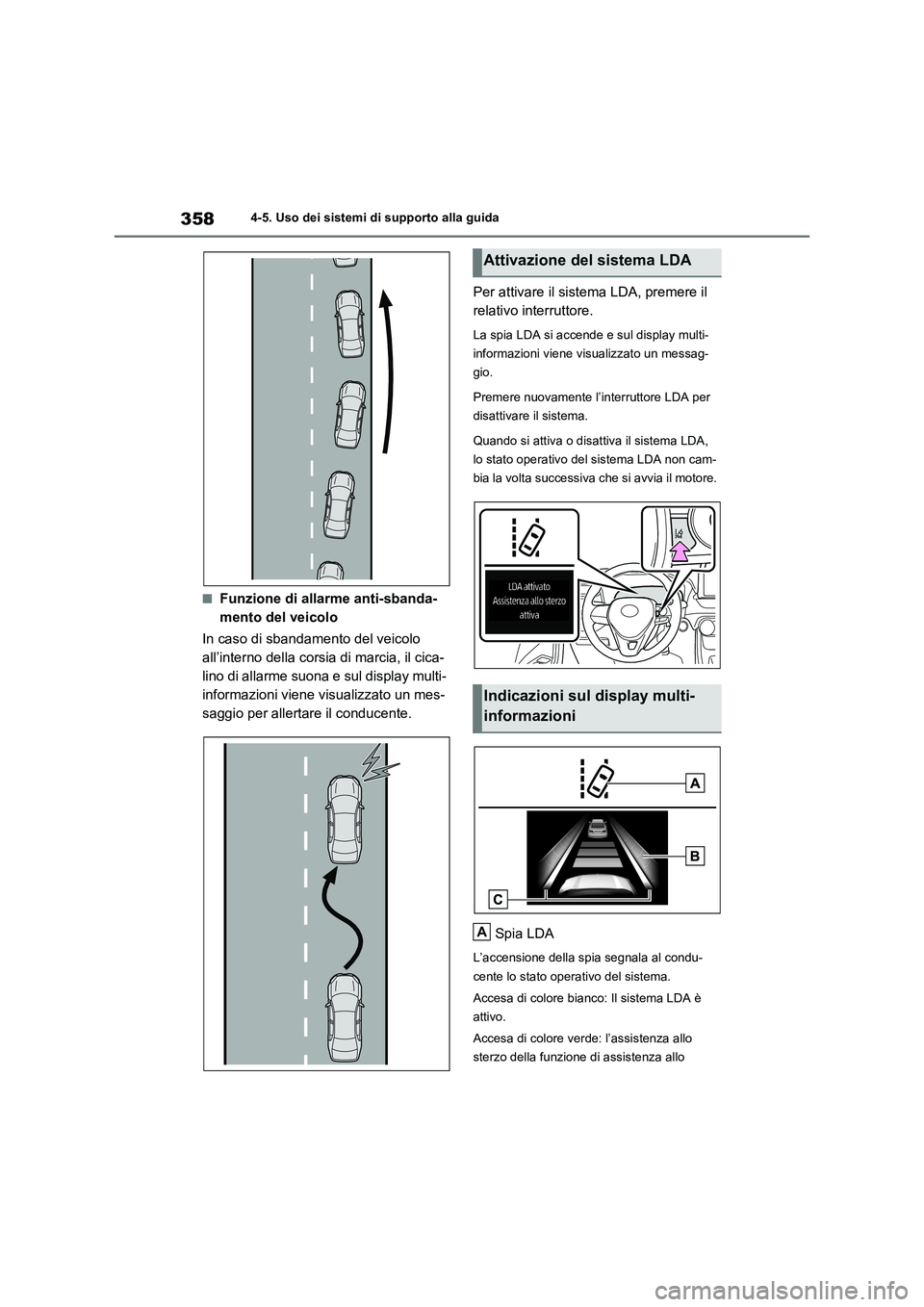

3584-5. Uso dei sistemi di supporto alla guida
■Funzione di allarme anti-sbanda-
mento del veicolo
In caso di sbandamento del veicolo
all’interno della corsia di marcia, il cica-
lino di allarme suona e sul display multi-
informazioni viene visualizzato un mes-
saggio per allertare il conducente.Per attivare il sistema LDA, premere il
relativo interruttore.
La spia LDA si accende e sul display multi-
informazioni viene visualizzato un messag-
gio.
Premere nuovamente l’interruttore LDA per
disattivare il sistema.
Quando si attiva o disattiva il sistema LDA,
lo stato operativo del sistema LDA non cam-
bia la volta successiva che si avvia il motore.
Spia LDA
L’accensione della spia segnala al condu-
cente lo stato operativo del sistema.
Accesa di colore bianco: Il sistema LDA è
attivo.
Accesa di colore verde: l’assistenza allo
sterzo della funzione di assistenza allo
Attivazione del sistema LDA
Indicazioni sul display multi-
informazioni
A

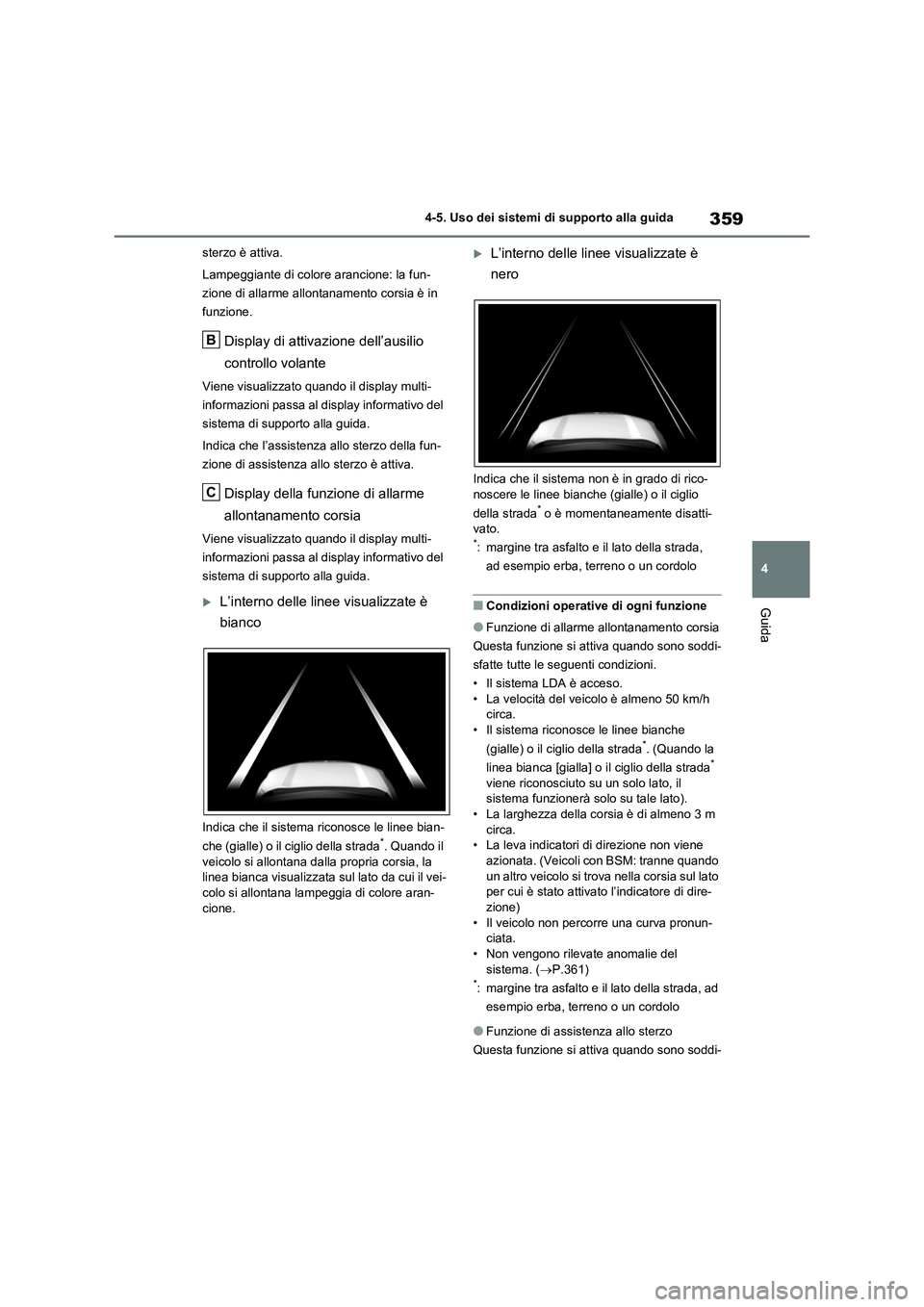

359
4 4-5. Uso dei sistemi di supporto alla guida
Guida
sterzo è attiva.
Lampeggiante di colore arancione: la fun-
zione di allarme allontanamento corsia è in
funzione.
Display di attivazione dell’ausilio
controllo volante
Viene visualizzato quando il display multi-
informazioni passa al display informativo del
sistema di supporto alla guida.
Indica che l’assistenza allo sterzo della fun-
zione di assistenza allo sterzo è attiva.
Display della funzione di allarme
allontanamento corsia
Viene visualizzato quando il display multi-
informazioni passa al display informativo del
sistema di supporto alla guida.
L’interno delle linee visualizzate è
bianco
Indica che il sistema riconosce le linee bian-
che (gialle) o il ciglio della strada*. Quando il
veicolo si allontana dalla propria corsia, la
linea bianca visualizzata sul lato da cui il vei-
colo si allontana lampeggia di colore aran-
cione.
L’interno delle linee visualizzate è
nero
Indica che il sistema non è in grado di rico-
noscere le linee bianche (gialle) o il ciglio
della strada
* o è momentaneamente disatti-
vato.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
■Condizioni operative di ogni funzione
●Funzione di allarme allontanamento corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LDA è acceso.
• La velocità del veicolo è almeno 50 km/h
circa.
• Il sistema riconosce le linee bianche
(gialle) o il ciglio della strada
*. (Quando la
linea bianca [gialla] o il ciglio della strada*
viene riconosciuto su un solo lato, il
sistema funzionerà solo su tale lato).
• La larghezza della corsia è di almeno 3 m
circa.
• La leva indicatori di direzione non viene
azionata. (Veicoli con BSM: tranne quando
un altro veicolo si trova nella corsia sul lato
per cui è stato attivato l’indicatore di dire-
zione)
• Il veicolo non percorre una curva pronun-
ciata.
• Non vengono rilevate anomalie del
sistema. (P.361)
*: margine tra asfalto e il lato della strada, ad
esempio erba, terreno o un cordolo
●Funzione di assistenza allo sterzo
Questa funzione si attiva quando sono soddi-
B
C

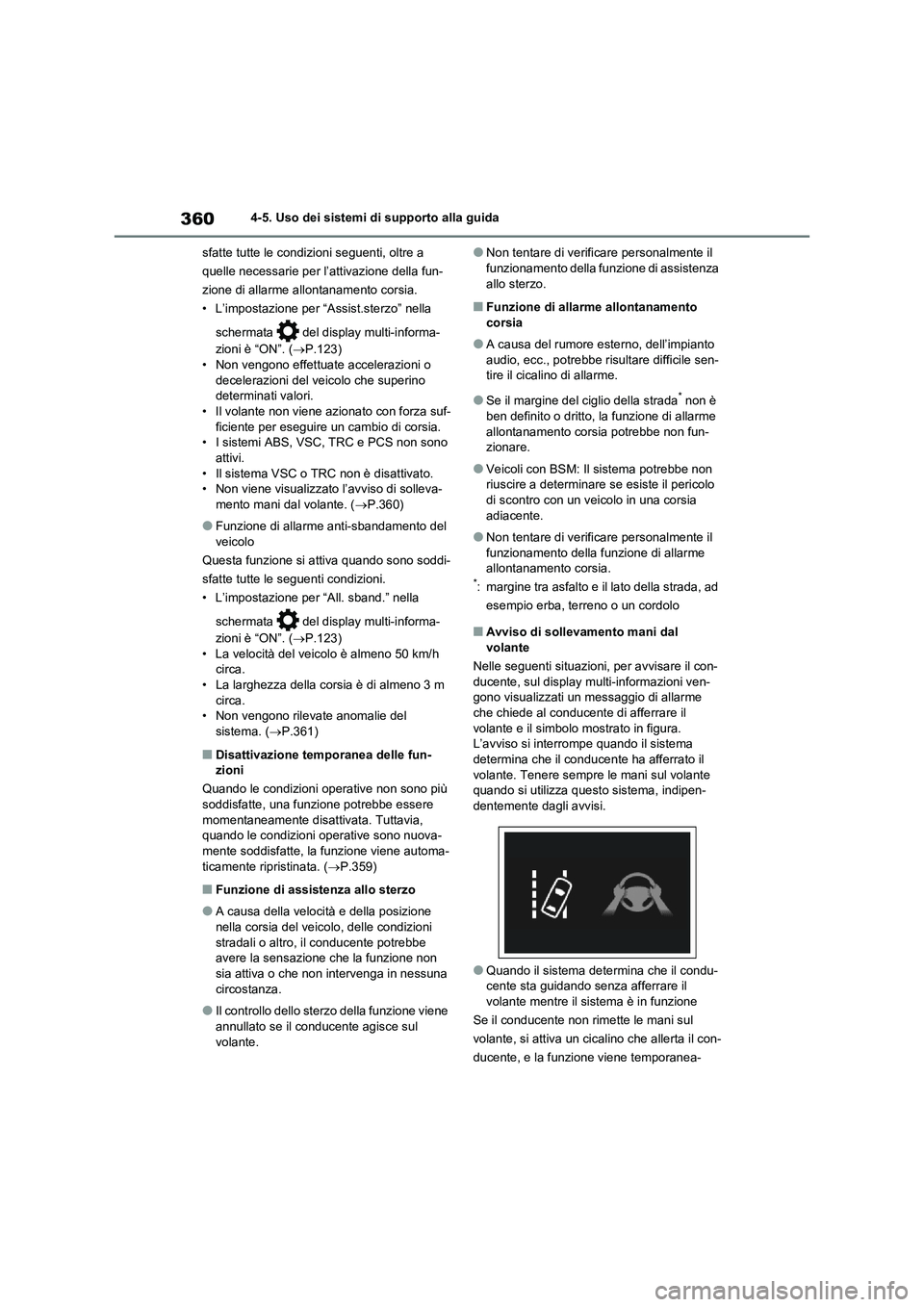

3604-5. Uso dei sistemi di supporto alla guida
sfatte tutte le condizioni seguenti, oltre a
quelle necessarie per l’attivazione della fun-
zione di allarme allontanamento corsia.
• L’impostazione per “Assist.sterzo” nella
schermata del display multi-informa-
zioni è “ON”. (P.123)
• Non vengono effettuate accelerazioni o
decelerazioni del veicolo che superino
determinati valori.
• Il volante non viene azionato con forza suf-
ficiente per eseguire un cambio di corsia.
• I sistemi ABS, VSC, TRC e PCS non sono
attivi.
• Il sistema VSC o TRC non è disattivato.
• Non viene visualizzato l’avviso di solleva-
mento mani dal volante. (P.360)
●Funzione di allarme anti-sbandamento del
veicolo
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• L’impostazione per “All. sband.” nella
schermata del display multi-informa-
zioni è “ON”. (P.123)
• La velocità del veicolo è almeno 50 km/h
circa.
• La larghezza della corsia è di almeno 3 m
circa.
• Non vengono rilevate anomalie del
sistema. (P.361)
■Disattivazione temporanea delle fun-
zioni
Quando le condizioni operative non sono più
soddisfatte, una funzione potrebbe essere
momentaneamente disattivata. Tuttavia,
quando le condizioni operative sono nuova-
mente soddisfatte, la funzione viene automa-
ticamente ripristinata. (P.359)
■Funzione di assistenza allo sterzo
●A causa della velocità e della posizione
nella corsia del veicolo, delle condizioni
stradali o altro, il conducente potrebbe
avere la sensazione che la funzione non
sia attiva o che non intervenga in nessuna
circostanza.
●Il controllo dello sterzo della funzione viene
annullato se il conducente agisce sul
volante.
●Non tentare di verificare personalmente il
funzionamento della funzione di assistenza
allo sterzo.
■Funzione di allarme allontanamento
corsia
●A causa del rumore esterno, dell’impianto
audio, ecc., potrebbe risultare difficile sen-
tire il cicalino di allarme.
●Se il margine del ciglio della strada* non è
ben definito o dritto, la funzione di allarme
allontanamento corsia potrebbe non fun-
zionare.
●Veicoli con BSM: Il sistema potrebbe non
riuscire a determinare se esiste il pericolo
di scontro con un veicolo in una corsia
adiacente.
●Non tentare di verificare personalmente il
funzionamento della funzione di allarme
allontanamento corsia.
*: margine tra asfalto e il lato della strada, ad
esempio erba, terreno o un cordolo
■Avviso di sollevamento mani dal
volante
Nelle seguenti situazioni, per avvisare il con-
ducente, sul display multi-informazioni ven-
gono visualizzati un messaggio di allarme
che chiede al conducente di afferrare il
volante e il simbolo mostrato in figura.
L’avviso si interrompe quando il sistema
determina che il conducente ha afferrato il
volante. Tenere sempre le mani sul volante
quando si utilizza questo sistema, indipen-
dentemente dagli avvisi.
●Quando il sistema determina che il condu-
cente sta guidando senza afferrare il
volante mentre il sistema è in funzione
Se il conducente non rimette le mani sul
volante, si attiva un cicalino che allerta il con-
ducente, e la funzione viene temporanea-
