TOYOTA RAV4 2020 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2020, Model line: RAV4, Model: TOYOTA RAV4 2020Pages: 616, PDF Size: 113.9 MB

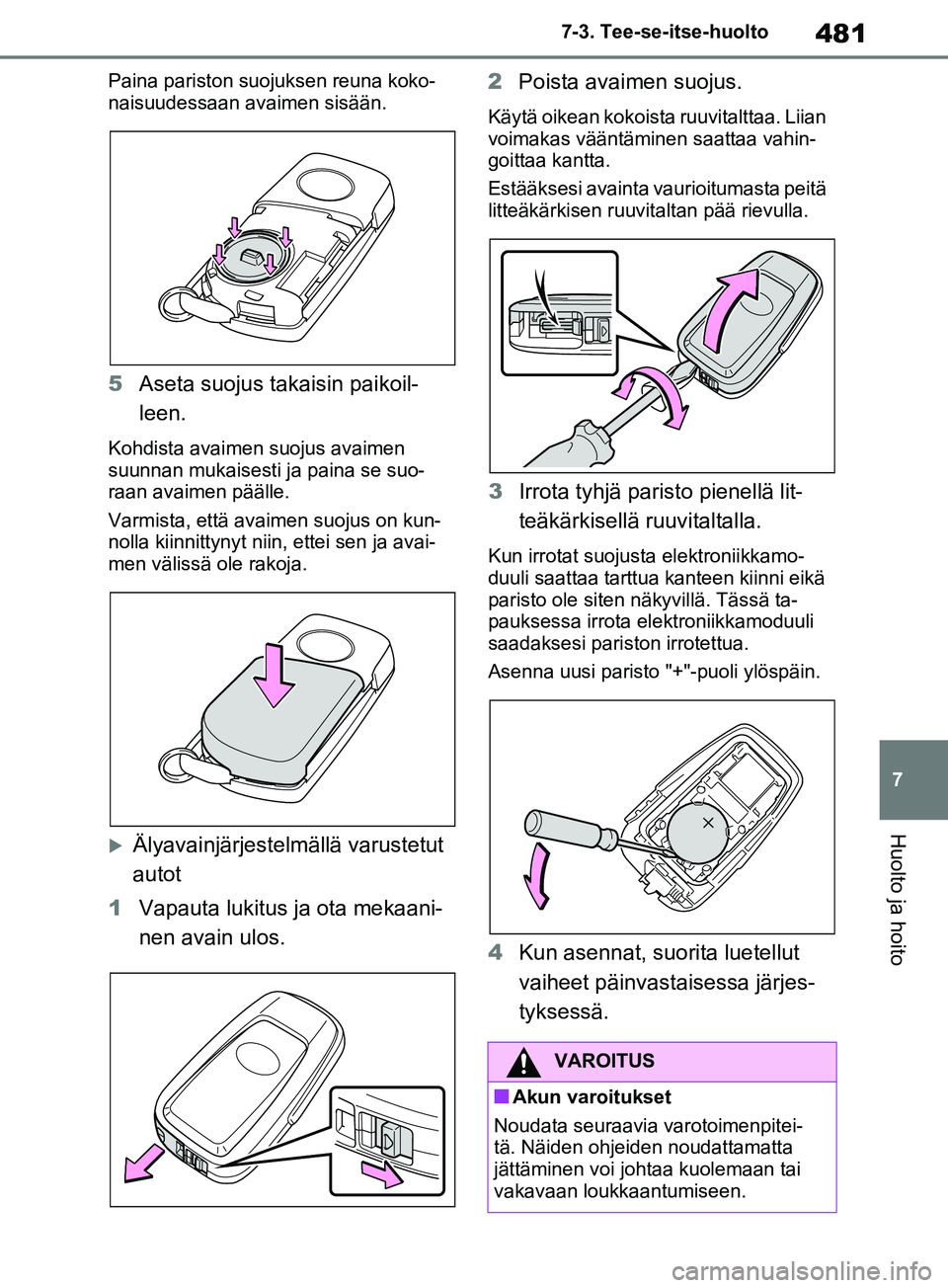

Page 481 of 616

481
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
Paina pariston suojuksen reuna koko-
naisuudessaan avaimen sisään.
5
Aseta suojus takaisin paikoil-
leen.
Kohdista avaimen suojus avaimen
suunnan mukaisesti ja paina se suo-
raan avaimen päälle.
Varmista, että avaimen suojus on kun-
nolla kiinnittynyt niin, ettei sen ja avai-
men välissä ole rakoja.
Älyavainjärjestelm ällä varustetut
autot
1 Vapauta lukitus ja ota mekaani-
nen avain ulos. 2
Poista avaimen suojus.
Käytä oikean kokoista ruuvitalttaa. Liian
voimakas vääntäminen saattaa vahin-
goittaa kantta.
Estääksesi avainta vaurioitumasta peitä
litteäkärkisen ruuvit altan pää rievulla.
3Irrota tyhjä paristo pienellä lit-
teäkärkisellä ruuvitaltalla.
Kun irrotat suojusta elektroniikkamo-
duuli saattaa tarttua kanteen kiinni eikä
paristo ole siten nä kyvillä. Tässä ta-
pauksessa irrota elektroniikkamoduuli
saadaksesi parist on irrotettua.
Asenna uusi paristo "+"-puoli ylöspäin.
4 Kun asennat, suorita luetellut
vaiheet päinvast aisessa järjes-
tyksessä.
VAROITUS
nAkun varoitukset
Noudata seuraavia varotoimenpitei-
tä. Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
pM_RAV4_OM_OM42D20FI.book Page 481 Friday, November 6, 2020 4:11 PM

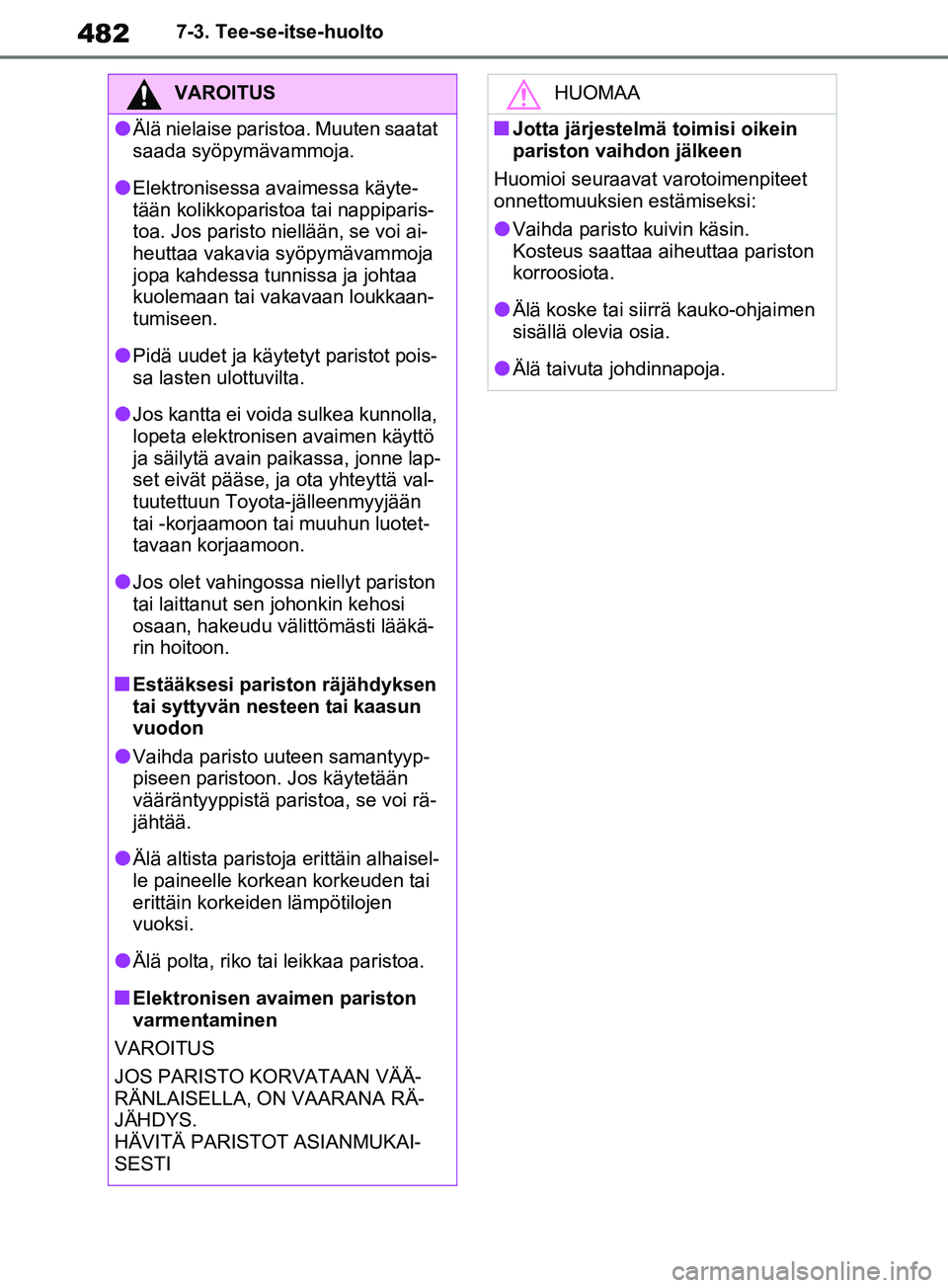

Page 482 of 616

4827-3. Tee-se-itse-huolto
VAROITUS
lÄlä nielaise paristoa. Muuten saatat
saada syöpymävammoja.
lElektronisessa avaimessa käyte-
tään kolikkoparistoa tai nappiparis-
toa. Jos paristo niellään, se voi ai-
heuttaa vakavia syöpymävammoja
jopa kahdessa tunnissa ja johtaa
kuolemaan tai vakavaan loukkaan-
tumiseen.
lPidä uudet ja käytetyt paristot pois-
sa lasten ulottuvilta.
lJos kantta ei voida sulkea kunnolla,
lopeta elektronisen avaimen käyttö
ja säilytä avain paikassa, jonne lap-
set eivät pääse, ja ota yhteyttä val-
tuutettuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun luotet-
tavaan korjaamoon.
lJos olet vahingossa niellyt pariston
tai laittanut sen johonkin kehosi
osaan, hakeudu välittömästi lääkä-
rin hoitoon.
nEstääksesi pariston räjähdyksen
tai syttyvän nesteen tai kaasun
vuodon
lVaihda paristo uuteen samantyyp-
piseen paristoon. Jos käytetään
vääräntyyppistä paristoa, se voi rä-
jähtää.
lÄlä altista paristoja erittäin alhaisel-
le paineelle korkean korkeuden tai
erittäin korkeiden lämpötilojen
vuoksi.
lÄlä polta, riko tai leikkaa paristoa.
nElektronisen avaimen pariston
varmentaminen
VAROITUS
JOS PARISTO KORVATAAN VÄÄ-
RÄNLAISELLA, ON VAARANA RÄ-
JÄHDYS.
HÄVITÄ PARISTOT ASIANMUKAI-
SESTI
HUOMAA
nJotta järjestelmä toimisi oikein
pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet
onnettomuuksien estämiseksi:
lVaihda paristo kuivin käsin.
Kosteus saattaa aiheuttaa pariston
korroosiota.
lÄlä koske tai siirrä kauko-ohjaimen
sisällä olevia osia.
lÄlä taivuta johdinnapoja.
pM_RAV4_OM_OM42D20FI.book Page 482 Friday, November 6, 2020 4:11 PM

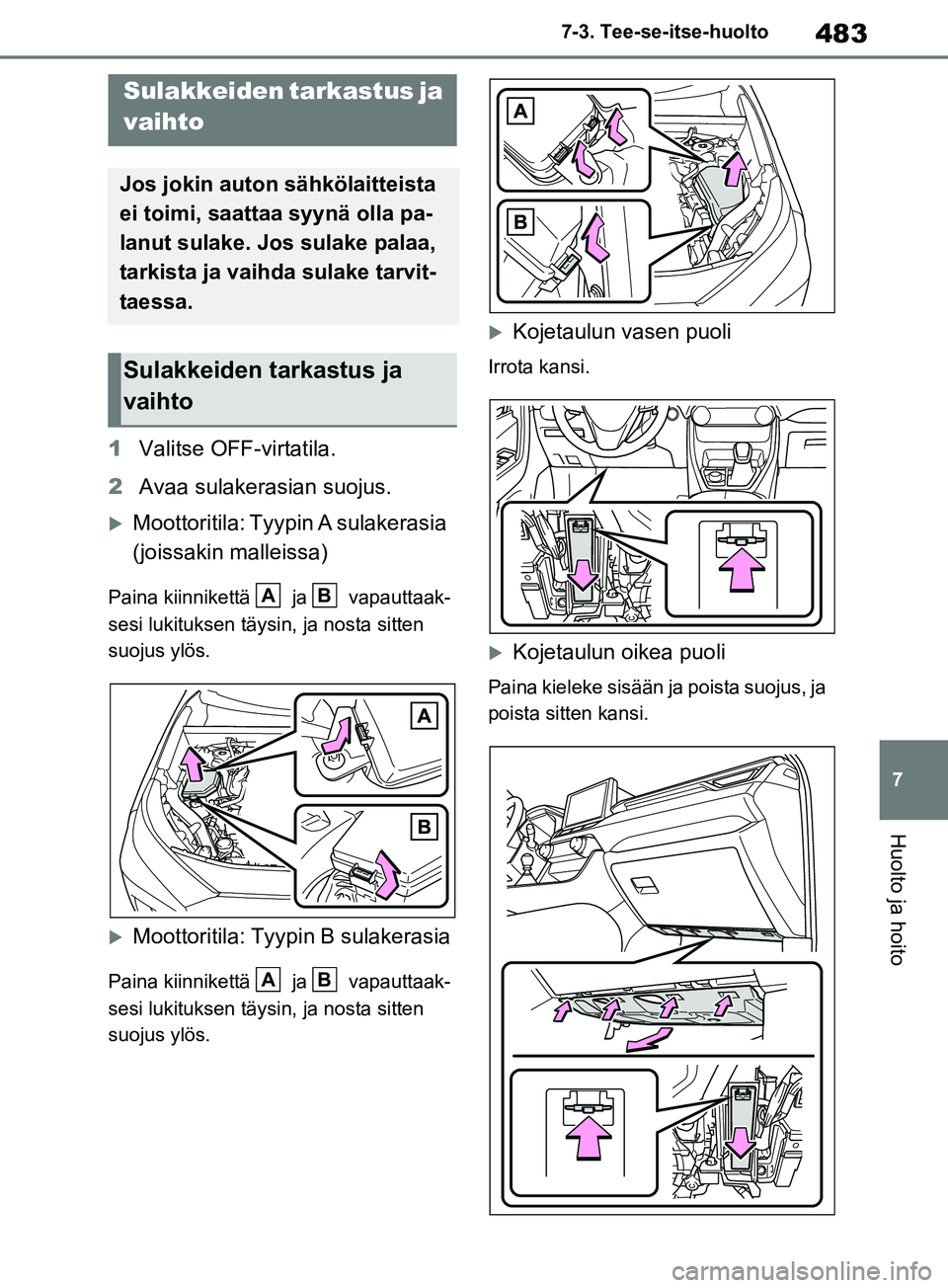

Page 483 of 616

483
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
1
Valitse OFF-virtatila.
2 Avaa sulakerasian suojus.
Moottoritila: Tyyp in A sulakerasia
(joissakin malleissa)
Paina kiinnikettä ja vapauttaak-
sesi lukituksen täysin, ja nosta sitten
suojus ylös.
Moottoritila: Tyyp in B sulakerasia
Paina kiinnikettä ja vapauttaak-
sesi lukituksen täysin, ja nosta sitten
suojus ylös.
Kojetaulun vasen puoli
Irrota kansi.
Kojetaulun oikea puoli
Paina kieleke sisään ja poista suojus, ja
poista sitten kansi.
Sulakkeiden tarkastus ja
vaihto
Jos jokin auton sähkölaitteista
ei toimi, saattaa syynä olla pa-
lanut sulake. Jos sulake palaa,
tarkista ja vaihda sulake tarvit-
taessa.
Sulakkeiden tarkastus ja
vaihto
AB
AB
pM_RAV4_OM_OM42D20FI.book Page 483 Friday, November 6, 2020 4:11 PM

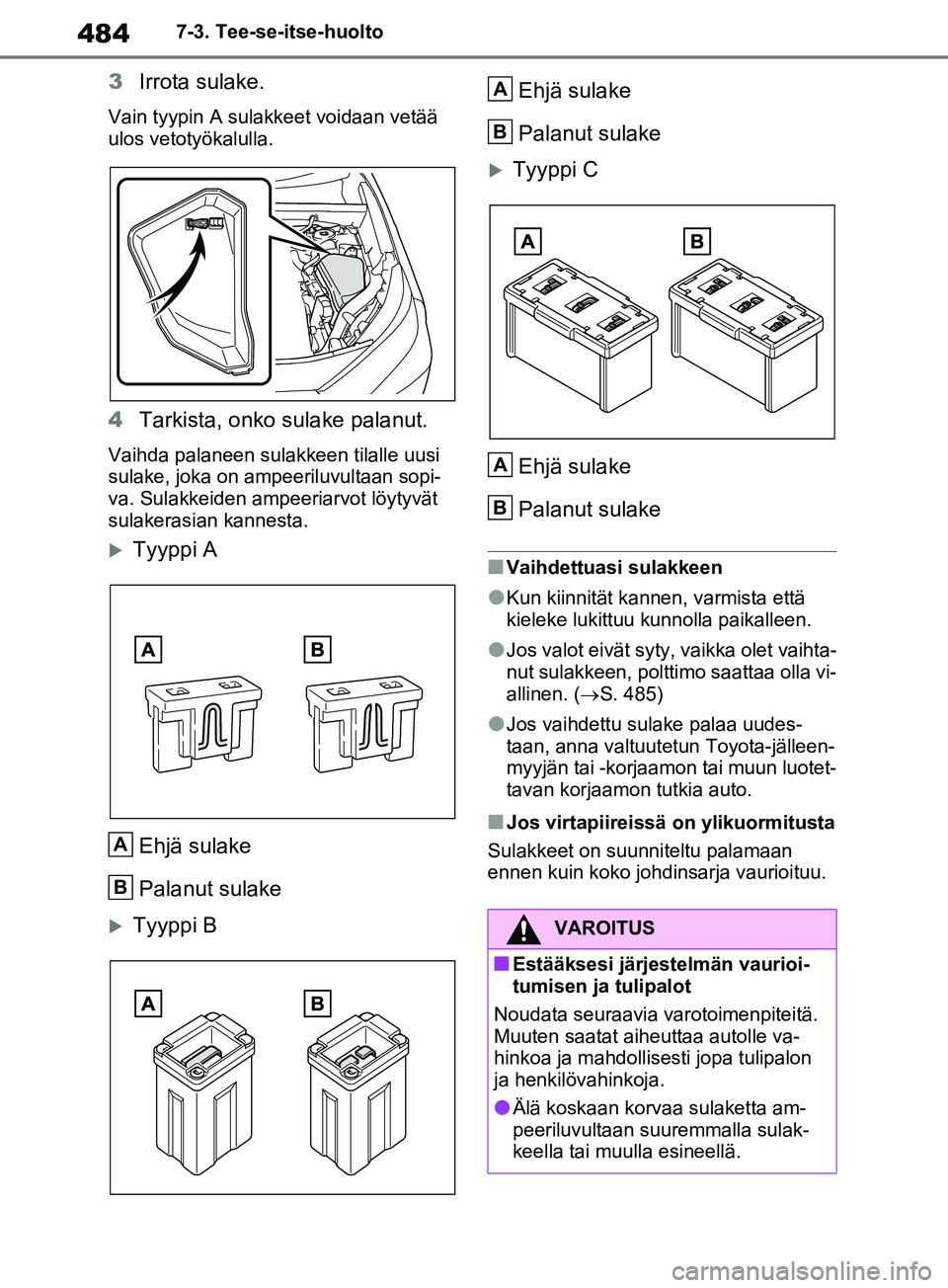

Page 484 of 616

4847-3. Tee-se-itse-huolto
3Irrota sulake.
Vain tyypin A sulakkeet voidaan vetää
ulos vetotyökalulla.
4Tarkista, onko sulake palanut.
Vaihda palaneen sulakkeen tilalle uusi
sulake, joka on ampeeriluvultaan sopi-
va. Sulakkeiden ampeeriarvot löytyvät
sulakerasian kannesta.
Tyyppi A
Ehjä sulake
Palanut sulake
Tyyppi B Ehjä sulake
Palanut sulake
Tyyppi C
Ehjä sulake
Palanut sulake
nVaihdettuasi sulakkeen
lKun kiinnität kannen, varmista että
kieleke lukittuu kunnolla paikalleen.
lJos valot eivät syty, vaikka olet vaihta-
nut sulakkeen, polttimo saattaa olla vi-
allinen. ( S. 485)
lJos vaihdettu sulake palaa uudes-
taan, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotet-
tavan korjaamon tutkia auto.
nJos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan
ennen kuin koko johdinsarja vaurioituu.
A
B
VAROITUS
nEstääksesi järjestelmän vaurioi-
tumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle va-
hinkoa ja mahdollisesti jopa tulipalon
ja henkilövahinkoja.
lÄlä koskaan korvaa sulaketta am-
peeriluvultaan suuremmalla sulak-
keella tai muulla esineellä.
A
B
A
B
pM_RAV4_OM_OM42D20FI.book Page 484 Friday, November 6, 2020 4:11 PM

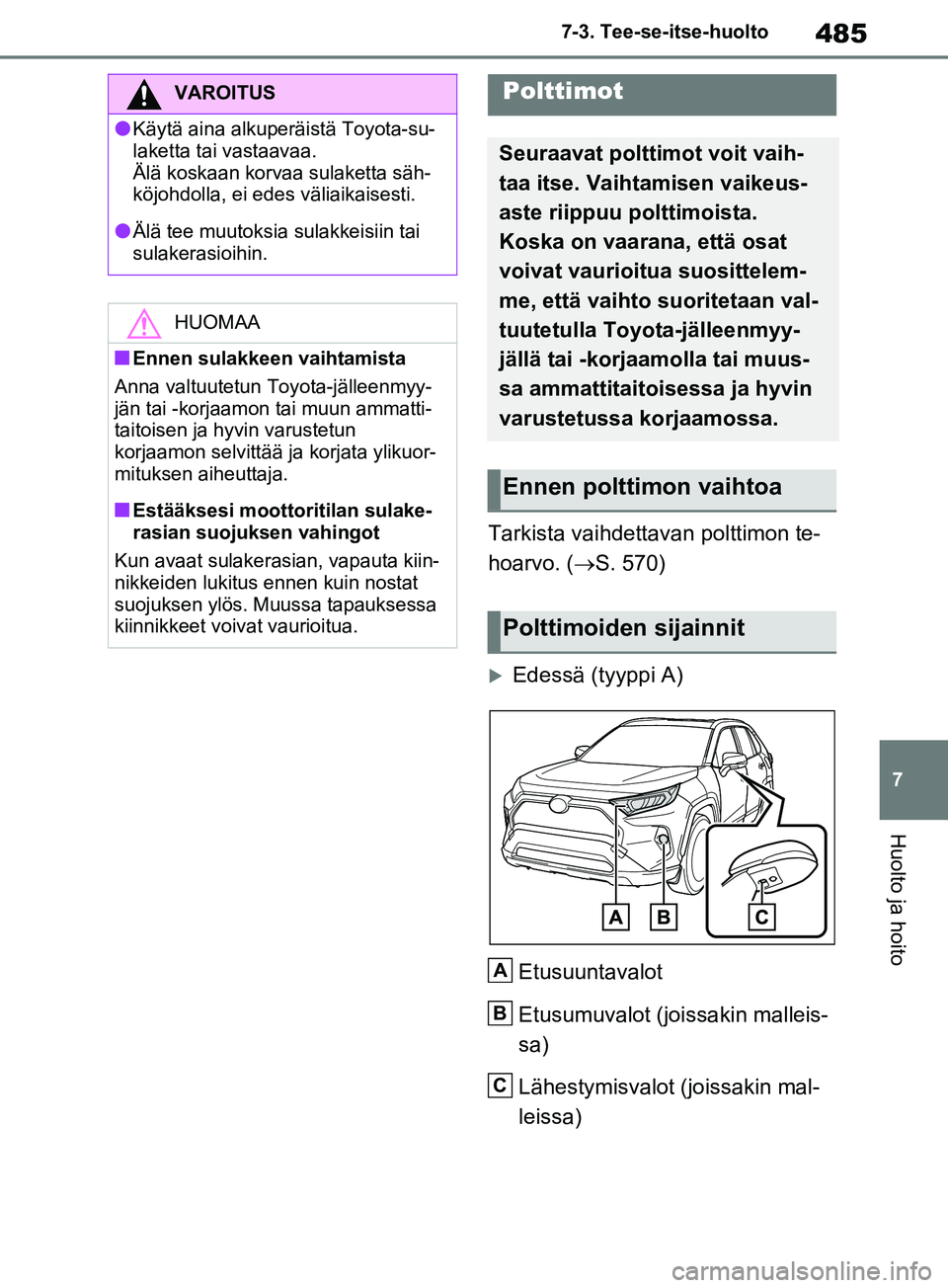

Page 485 of 616

485
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
Tarkista vaihdettavan polttimon te-
hoarvo. (
S. 570)
Edessä (tyyppi A)
Etusuuntavalot
Etusumuvalot (joissakin malleis-
sa)
Lähestymisvalot (joissakin mal-
leissa)
VAROITUS
lKäytä aina alkuperäistä Toyota-su-
laketta tai vastaavaa.
Älä koskaan korvaa sulaketta säh-
köjohdolla, ei edes väliaikaisesti.
lÄlä tee muutoksia sulakkeisiin tai
sulakerasioihin.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammatti-
taitoisen ja hyvin varustetun
korjaamon selvittää ja korjata ylikuor-
mituksen aiheuttaja.
nEstääksesi moottoritilan sulake-
rasian suojuksen vahingot
Kun avaat sulakerasian, vapauta kiin-
nikkeiden lukitus ennen kuin nostat
suojuksen ylös. Muussa tapauksessa
kiinnikkeet voivat vaurioitua.
Polttimot
Seuraavat polttimot voit vaih-
taa itse. Vaihtamisen vaikeus-
aste riippuu polttimoista.
Koska on vaarana, että osat
voivat vaurioitua suosittelem-
me, että vaihto suoritetaan val-
tuutetulla Toyota-jälleenmyy-
jällä tai -korjaamolla tai muus-
sa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
A
B
C
pM_RAV4_OM_OM42D20FI.book Page 485 Friday, November 6, 2020 4:11 PM

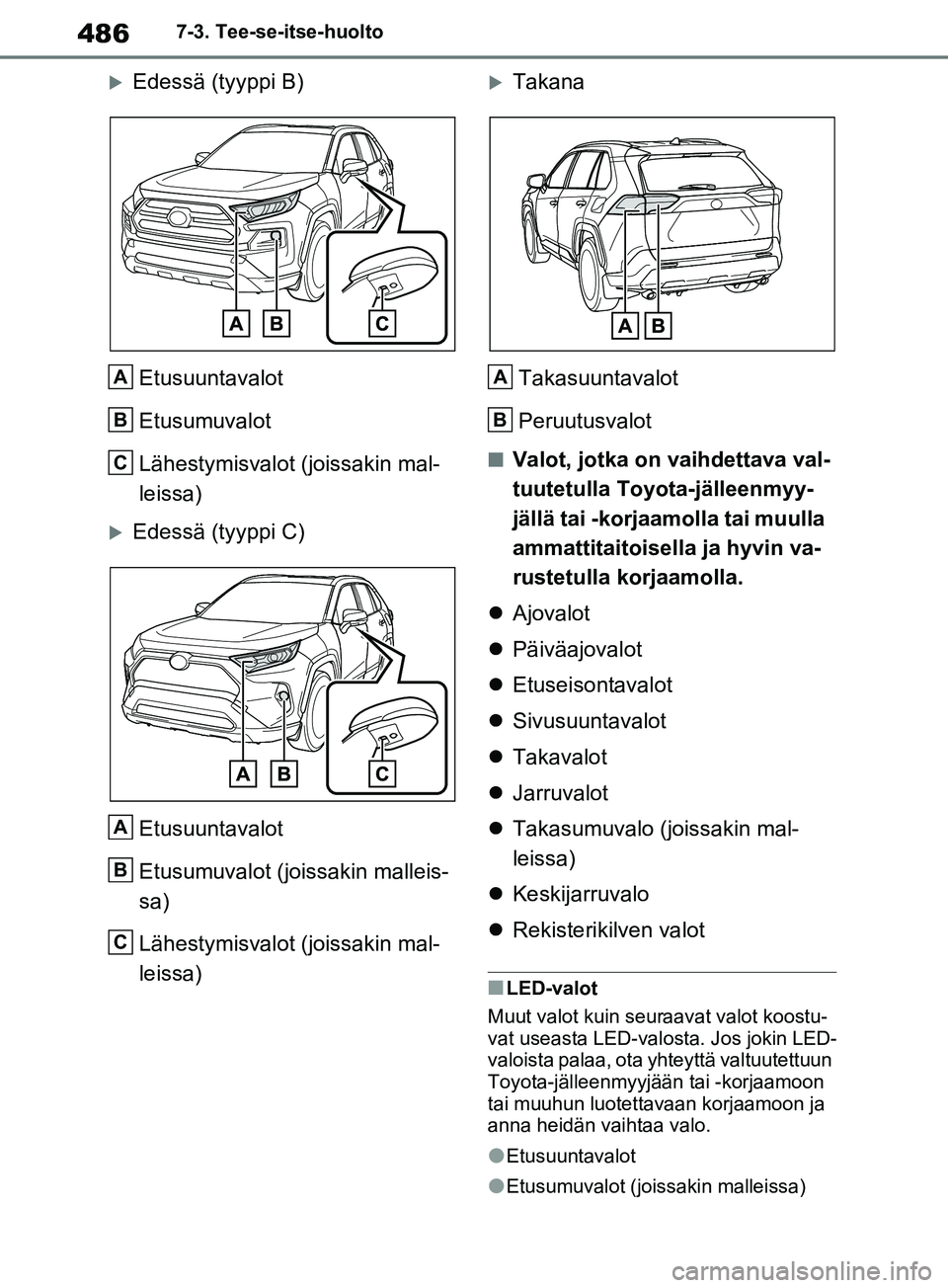

Page 486 of 616

4867-3. Tee-se-itse-huolto
Edessä (tyyppi B)Etusuuntavalot
Etusumuvalot
Lähestymisvalot (joissakin mal-
leissa)
Edessä (tyyppi C)Etusuuntavalot
Etusumuvalot (joissakin malleis-
sa)
Lähestymisvalot (joissakin mal-
leissa)
TakanaTakasuuntavalot
Peruutusvalot
nValot, jotka on vaihdettava val-
tuutetulla Toyota-jälleenmyy-
jällä tai -korjaamolla tai muulla
ammattitaitoisella ja hyvin va-
rustetulla korjaamolla.
Ajovalot
Päiväajovalot
Etuseisontavalot
Sivusuuntavalot
Takavalot
Jarruvalot
Takasumuvalo (joissakin mal-
leissa)
Keskijarruvalo
Rekisterikilven valot
nLED-valot
Muut valot kuin seur aavat valot koostu-
vat useasta LED-valosta. Jos jokin LED-
valoista palaa, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun luotettavaan korjaamoon ja
anna heidän vaihtaa valo.
lEtusuuntavalot
lEtusumuvalot (joissakin malleissa)
A
B
C
A
B
C
A
B
pM_RAV4_OM_OM42D20FI.book Page 486 Friday, November 6, 2020 4:11 PM

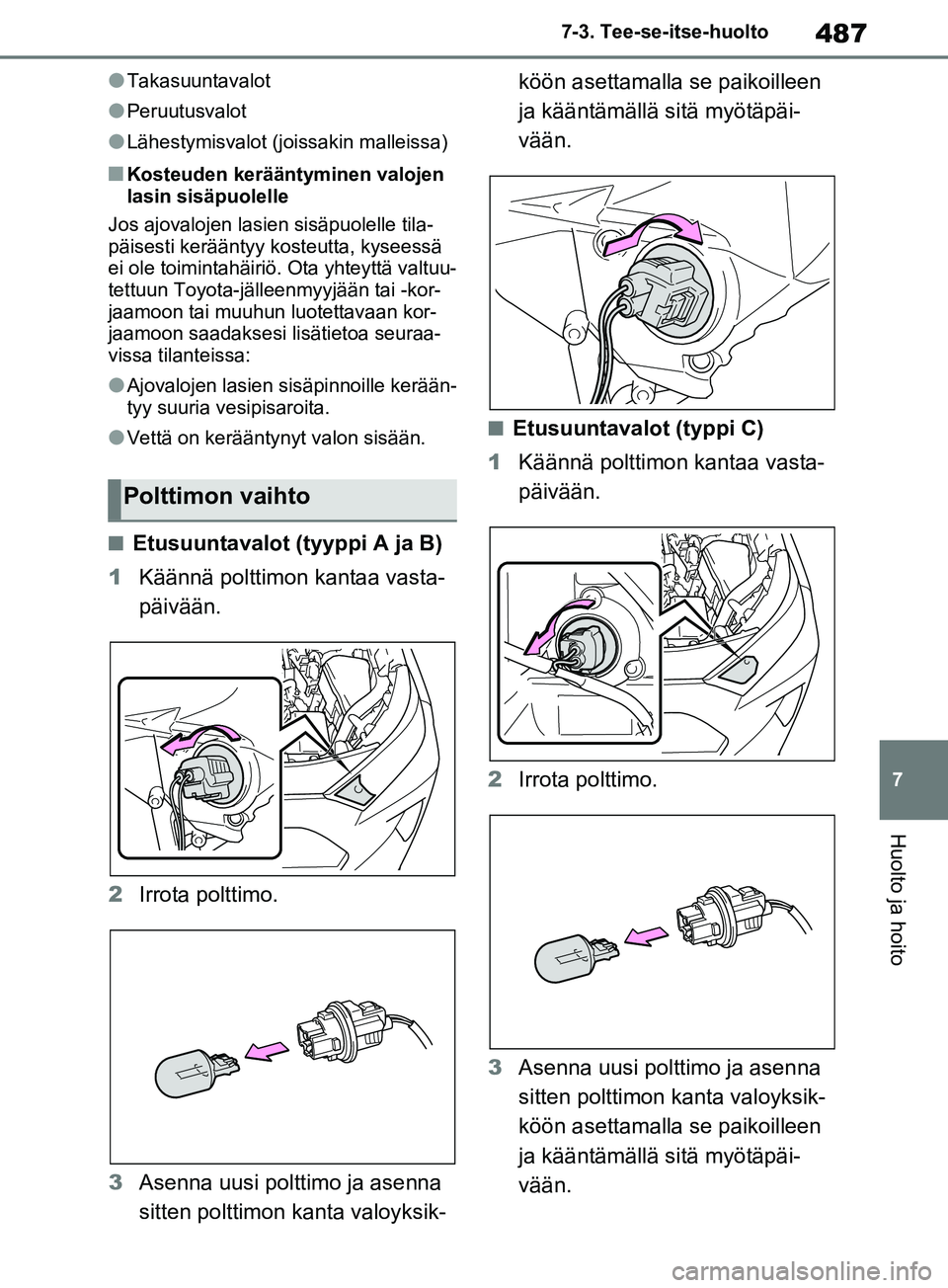

Page 487 of 616

487
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
lTakasuuntavalot
lPeruutusvalot
lLähestymisvalot (joissakin malleissa)
nKosteuden kerääntyminen valojen
lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tila-
päisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan kor-
jaamoon saadaksesi lisätietoa seuraa-
vissa tilanteissa:
lAjovalojen lasien sisäpinnoille kerään-
tyy suuria vesipisaroita.
lVettä on kerääntynyt valon sisään.
nEtusuuntavalot (tyyppi A ja B)
1 Käännä polttimon kantaa vasta-
päivään.
2 Irrota polttimo.
3 Asenna uusi polttimo ja asenna
sitten polttimon kanta valoyksik- köön asettamalla se paikoilleen
ja kääntämällä sitä myötäpäi-
vään.
nEtusuuntavalot (typpi C)
1 Käännä polttimon kantaa vasta-
päivään.
2 Irrota polttimo.
3 Asenna uusi polttimo ja asenna
sitten polttimon kanta valoyksik-
köön asettamalla se paikoilleen
ja kääntämällä sitä myötäpäi-
vään.
Polttimon vaihto
pM_RAV4_OM_OM42D20FI.book Page 487 Friday, November 6, 2020 4:11 PM

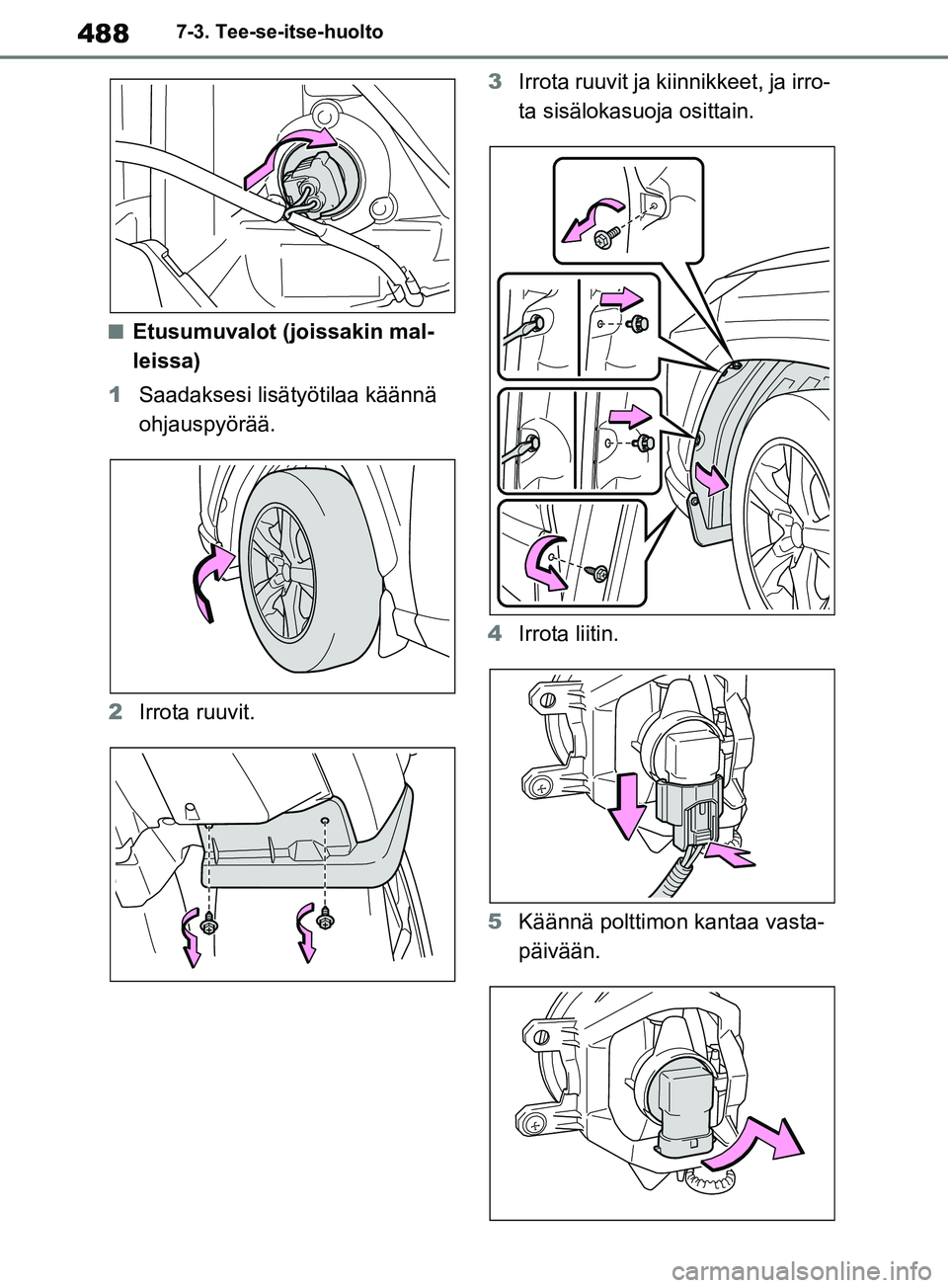

Page 488 of 616

4887-3. Tee-se-itse-huolto
nEtusumuvalot (joissakin mal-
leissa)
1 Saadaksesi lisätyötilaa käännä
ohjauspyörää.
2 Irrota ruuvit. 3
Irrota ruuvit ja kiinnikkeet, ja irro-
ta sisälokasuoja osittain.
4 Irrota liitin.
5 Käännä polttimon kantaa vasta-
päivään.
pM_RAV4_OM_OM42D20FI.book Page 488 Friday, November 6, 2020 4:11 PM

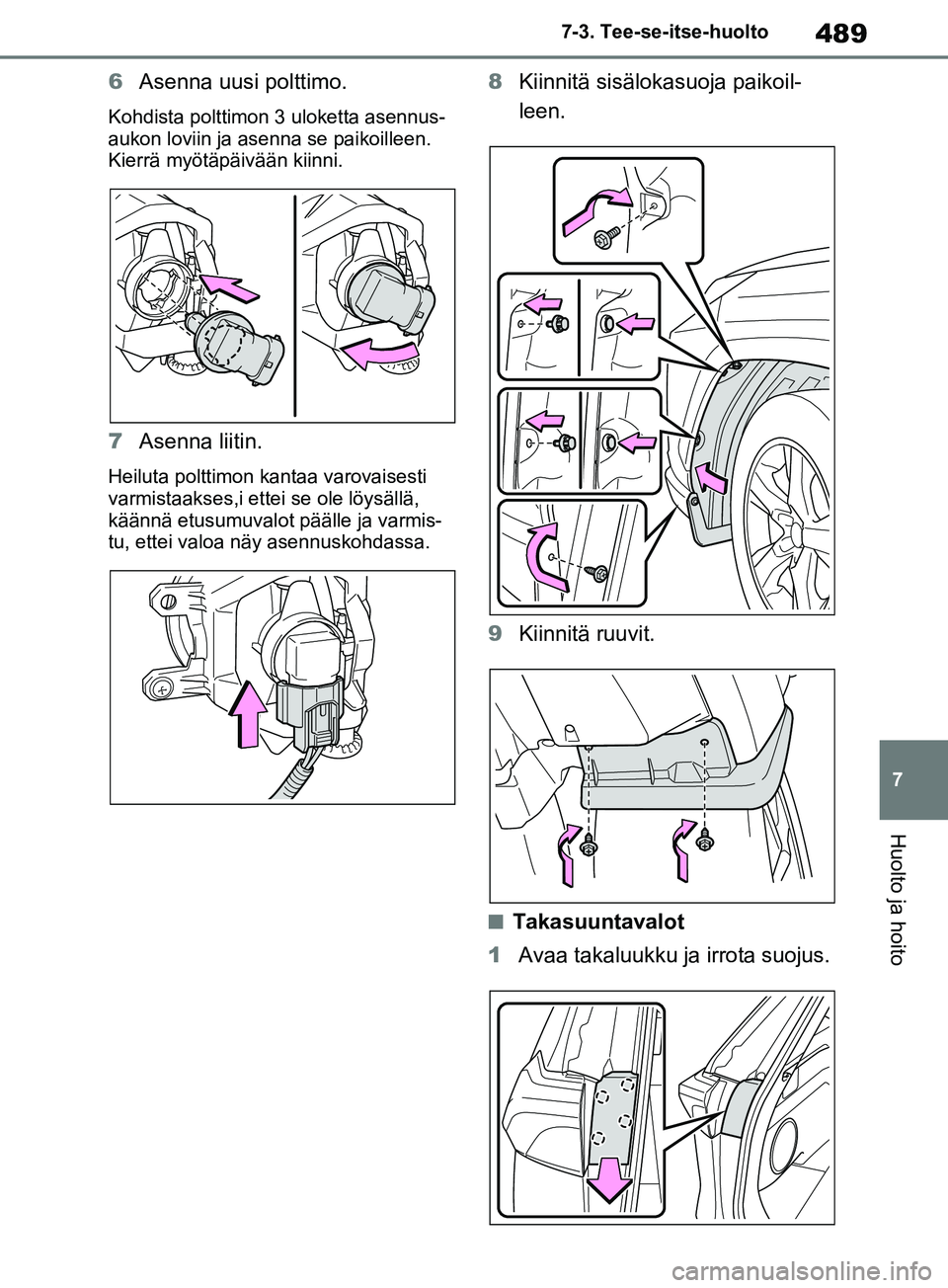

Page 489 of 616

489
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
6
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta asennus-
aukon loviin ja asenna se paikoilleen.
Kierrä myötäpäivään kiinni.
7Asenna liitin.
Heiluta polttimon kantaa varovaisesti
varmistaakses,i ette i se ole löysällä,
käännä etusumuvalot päälle ja varmis-
tu, ettei valoa näy asennuskohdassa.
8 Kiinnitä sisälokasuoja paikoil-
leen.
9 Kiinnitä ruuvit.
nTakasuuntavalot
1 Avaa takaluukku ja irrota suojus.
pM_RAV4_OM_OM42D20FI.book Page 489 Friday, November 6, 2020 4:11 PM

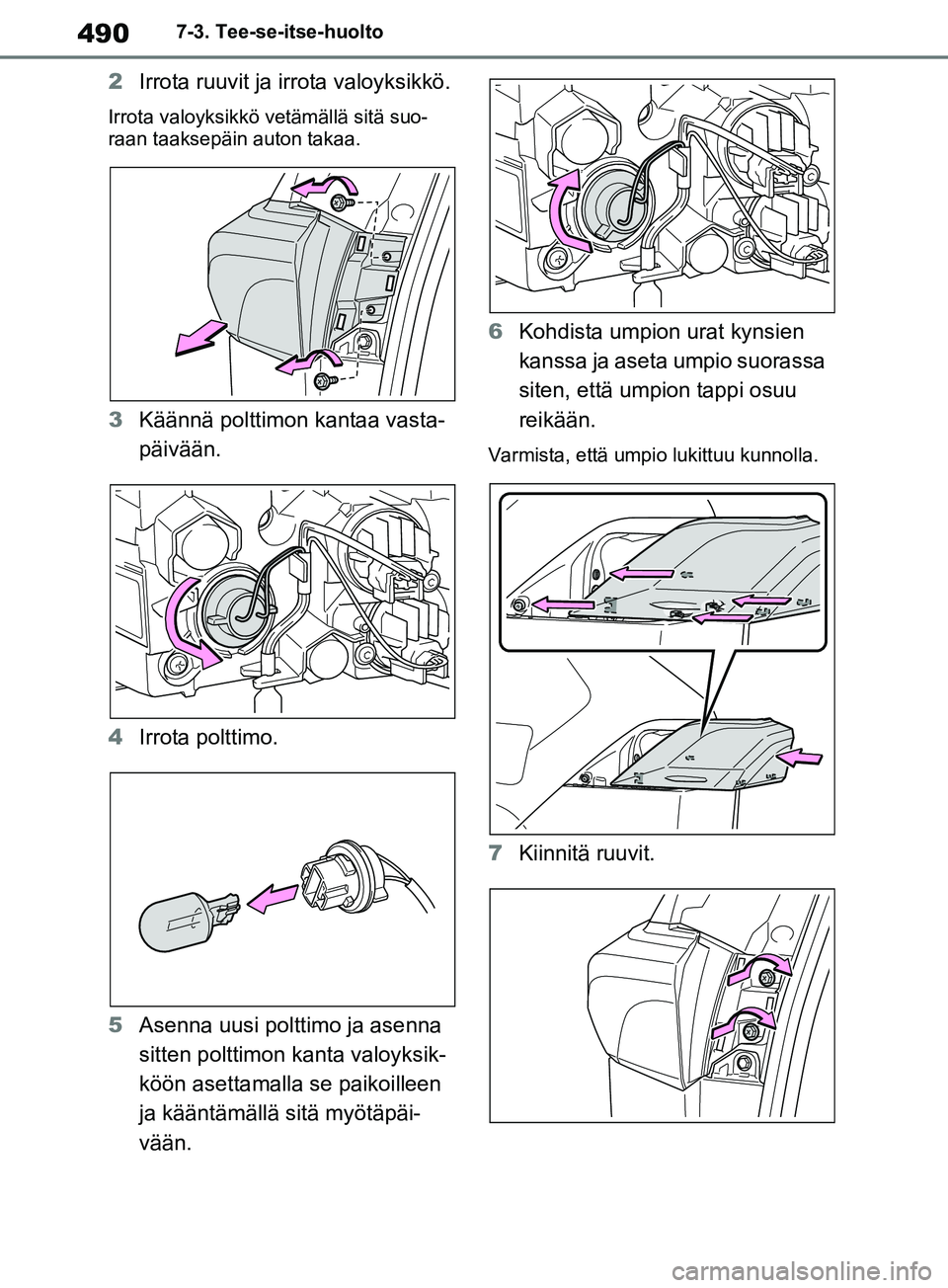

Page 490 of 616

4907-3. Tee-se-itse-huolto
2Irrota ruuvit ja irrota valoyksikkö.
Irrota valoyksikkö ve tämällä sitä suo-
raan taaksepäin auton takaa.
3 Käännä polttimon kantaa vasta-
päivään.
4 Irrota polttimo.
5 Asenna uusi polttimo ja asenna
sitten polttimon kanta valoyksik-
köön asettamalla se paikoilleen
ja kääntämällä sitä myötäpäi-
vään. 6
Kohdista umpion urat kynsien
kanssa ja aseta umpio suorassa
siten, että umpion tappi osuu
reikään.
Varmista, että umpio lukittuu kunnolla.
7Kiinnitä ruuvit.
pM_RAV4_OM_OM42D20FI.book Page 490 Friday, November 6, 2020 4:11 PM
