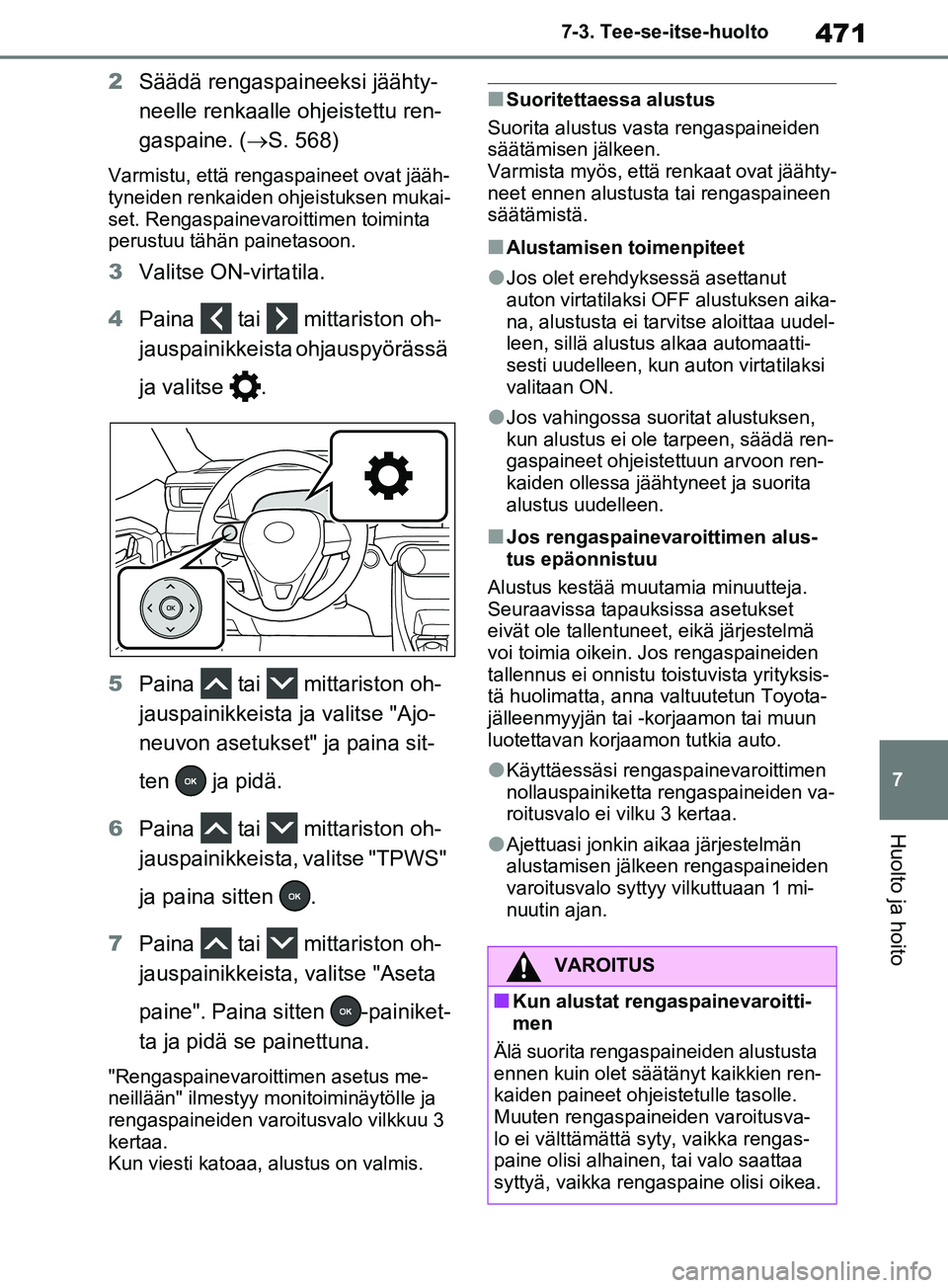

Page 471 of 616

471
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
2
Säädä rengaspaineeksi jäähty-
neelle renkaalle ohjeistettu ren-
gaspaine. ( S. 568)
Varmistu, että rengaspaineet ovat jääh-
tyneiden renkaiden ohjeistuksen mukai-
set. Rengaspainevaroittimen toiminta
perustuu tähän painetasoon.
3 Valitse ON-virtatila.
4 Paina tai mittariston oh-
jauspainikkeista ohjauspyörässä
ja valitse .
5 Paina tai mittariston oh-
jauspainikkeista ja valitse "Ajo-
neuvon asetuksetʺ ja paina sit-
ten ja pidä.
6 Paina tai mittariston oh-
jauspainikkeista, valitse "TPWS"
ja paina sitten .
7 Paina tai mittariston oh-
jauspainikkeista, valitse "Aseta
paine". Paina sitten -painiket-
ta ja pidä se painettuna.
"Rengaspainevaroittimen asetus me-
neillään" ilmestyy monitoiminäytölle ja
rengaspaineiden varoitusvalo vilkkuu 3
kertaa.
Kun viesti katoaa, alustus on valmis.
nSuoritettaessa alustus
Suorita alustus vasta rengaspaineiden
säätämisen jälkeen.
Varmista myös, että renkaat ovat jäähty-
neet ennen alustusta tai rengaspaineen
säätämistä.
nAlustamisen toimenpiteet
lJos olet erehdyksessä asettanut
auton virtatilaksi OFF alustuksen aika-
na, alustusta ei tarvitse aloittaa uudel-
leen, sillä alustus alkaa automaatti-
sesti uudelleen, kun auton virtatilaksi
valitaan ON.
lJos vahingossa suoritat alustuksen,
kun alustus ei ole tarpeen, säädä ren-
gaspaineet ohjeistettuun arvoon ren-
kaiden ollessa jäähtyneet ja suorita
alustus uudelleen.
nJos rengaspainevaroittimen alus-
tus epäonnistuu
Alustus kestää muutamia minuutteja.
Seuraavissa tapauksissa asetukset
eivät ole tallentuneet, eikä järjestelmä
voi toimia oikein. Jos rengaspaineiden
tallennus ei onnistu toistuvista yrityksis-
tä huolimatta, anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tutkia auto.
lKäyttäessäsi rengaspainevaroittimen
nollauspainiketta rengaspaineiden va-
roitusvalo ei vilku 3 kertaa.
lAjettuasi jonkin aikaa järjestelmän
alustamisen jälkeen rengaspaineiden
varoitusvalo syttyy vilkuttuaan 1 mi-
nuutin ajan.
VAROITUS
nKun alustat rengaspainevaroitti-
men
Älä suorita rengaspaineiden alustusta
ennen kuin olet säätänyt kaikkien ren-
kaiden paineet ohjeistetulle tasolle.
Muuten rengaspaineiden varoitusva-
lo ei välttämättä syty, vaikka rengas-
paine olisi alhainen, tai valo saattaa
syttyä, vaikka rengaspaine olisi oikea.
pM_RAV4_OM_OM42D20FI.book Page 471 Friday, November 6, 2020 4:11 PM

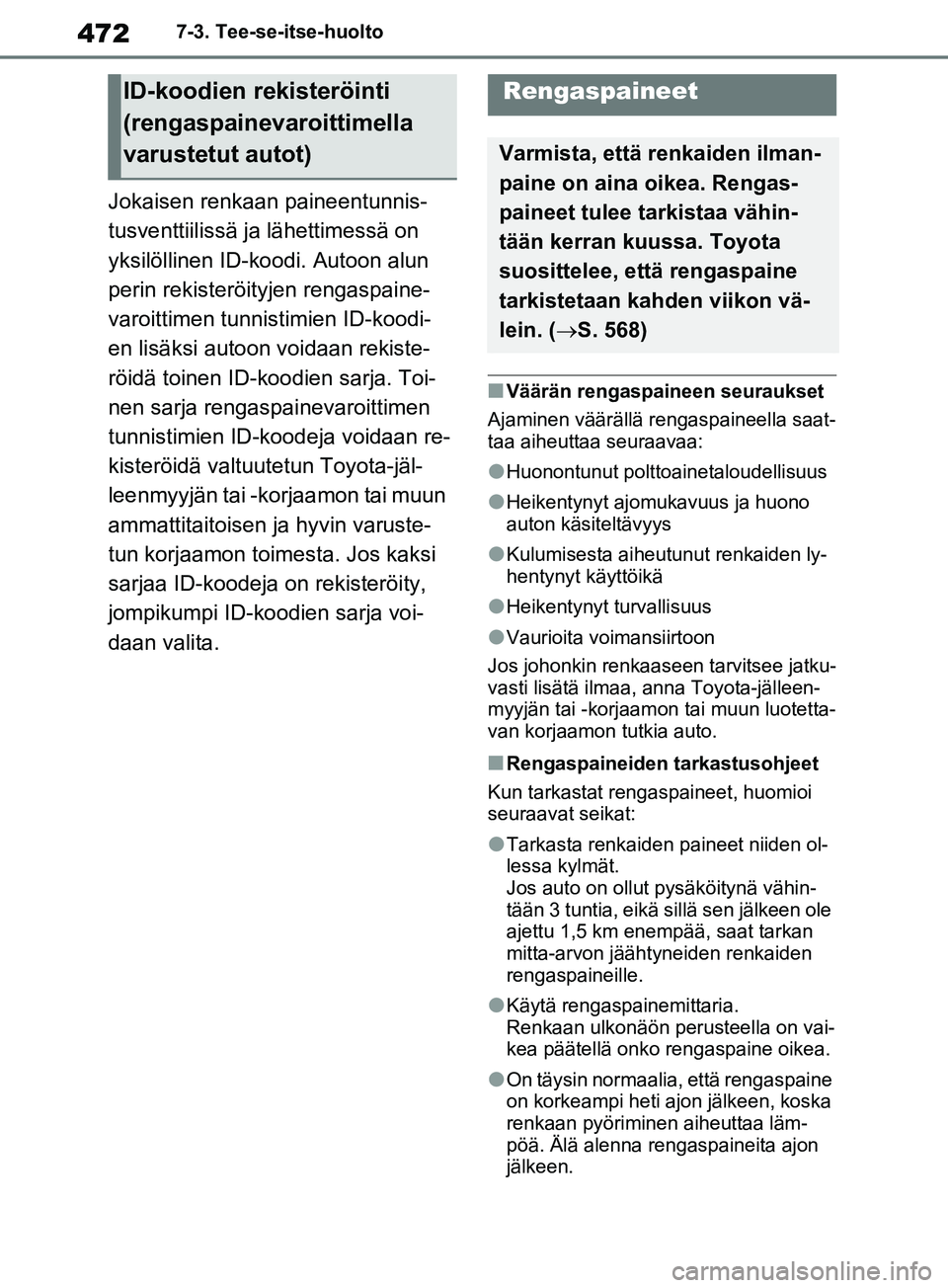

Page 472 of 616

4727-3. Tee-se-itse-huolto
Jokaisen renkaan paineentunnis-
tusventtiilissä ja lähettimessä on
yksilöllinen ID-koodi. Autoon alun
perin rekisteröityjen rengaspaine-
varoittimen tunnistimien ID-koodi-
en lisäksi autoon voidaan rekiste-
röidä toinen ID-koodien sarja. Toi-
nen sarja rengaspainevaroittimen
tunnistimien ID-koodeja voidaan re-
kisteröidä valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varuste-
tun korjaamon toimesta. Jos kaksi
sarjaa ID-koodeja on rekisteröity,
jompikumpi ID-koodien sarja voi-
daan valita.
nVäärän rengaspaineen seuraukset
Ajaminen väärällä rengaspaineella saat-
taa aiheuttaa seuraavaa:
lHuonontunut polttoainetaloudellisuus
lHeikentynyt ajomukavuus ja huono
auton käsiteltävyys
lKulumisesta aiheutunut renkaiden ly-
hentynyt käyttöikä
lHeikentynyt turvallisuus
lVaurioita voimansiirtoon
Jos johonkin renkaaseen tarvitsee jatku-
vasti lisätä ilmaa, anna Toyota-jälleen-
myyjän tai -korjaamon tai muun luotetta-
van korjaamon tutkia auto.
nRengaspaineiden tarkastusohjeet
Kun tarkastat rengaspaineet, huomioi
seuraavat seikat:
lTarkasta renkaiden paineet niiden ol-
lessa kylmät.
Jos auto on ollut pysäköitynä vähin-
tään 3 tuntia, eikä sillä sen jälkeen ole
ajettu 1,5 km enempää, saat tarkan
mitta-arvon jäähtyneiden renkaiden
rengaspaineille.
lKäytä rengaspainemittaria.
Renkaan ulkonäön perusteella on vai-
kea päätellä onko rengaspaine oikea.
lOn täysin normaalia, että rengaspaine
on korkeampi heti ajon jälkeen, koska
renkaan pyöriminen aiheuttaa läm-
pöä. Älä alenna rengaspaineita ajon
jälkeen.
ID-koodien rekisteröinti
(rengaspainevaroittimella
varustetut autot)Rengaspaineet
Varmista, että renkaiden ilman-
paine on aina oikea. Rengas-
paineet tulee tarkistaa vähin-
tään kerran kuussa. Toyota
suosittelee, että rengaspaine
tarkistetaan kahden viikon vä-
lein. ( S. 568)
pM_RAV4_OM_OM42D20FI.book Page 472 Friday, November 6, 2020 4:11 PM

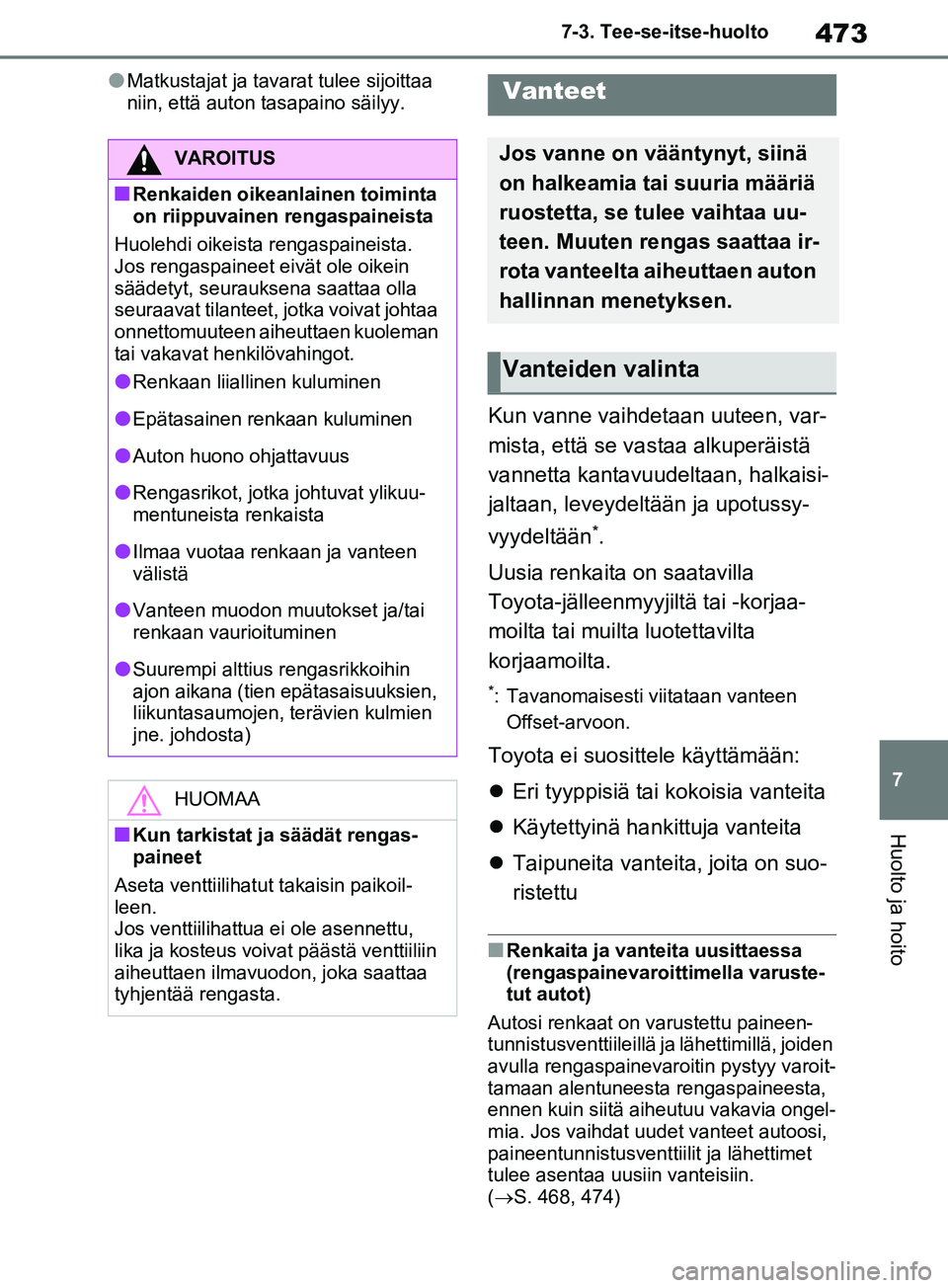

Page 473 of 616

473
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
lMatkustajat ja tava
rat tulee sijoittaa
niin, että auton tasapaino säilyy.
Kun vanne vaihdetaan uuteen, var-
mista, että se va staa alkuperäistä
vannetta kantavuudeltaan, halkaisi-
jaltaan, leveydeltään ja upotussy-
vyydeltään
*.
Uusia renkaita on saatavilla
Toyota-jälleenmyy jiltä tai -korjaa-
moilta tai muilta luotettavilta
korjaamoilta.
*: Tavanomaisesti viitataan vanteen Offset-arvoon.
Toyota ei suosittele käyttämään:
Eri tyyppisiä tai kokoisia vanteita
Käytettyinä hankittuja vanteita
Taipuneita vanteita, joita on suo-
ristettu
nRenkaita ja vanteita uusittaessa
(rengaspainevaroittimella varuste-
tut autot)
Autosi renkaat on varustettu paineen-
tunnistusventtiileillä ja lähettimillä, joiden
avulla rengaspainevaroitin pystyy varoit-
tamaan alentuneesta rengaspaineesta,
ennen kuin siitä aiheutuu vakavia ongel-
mia. Jos vaihdat uudet vanteet autoosi,
paineentunnistusventtiilit ja lähettimet
tulee asentaa uusiin vanteisiin.
(S. 468, 474)
VAROITUS
nRenkaiden oikeanlainen toiminta
on riippuvainen rengaspaineista
Huolehdi oikeista rengaspaineista.
Jos rengaspaineet eivät ole oikein
säädetyt, seurauksena saattaa olla
seuraavat tilanteet, jotka voivat johtaa
onnettomuuteen aiheuttaen kuoleman
tai vakavat henkilövahingot.
lRenkaan liiallinen kuluminen
lEpätasainen renkaan kuluminen
lAuton huono ohjattavuus
lRengasrikot, jotka johtuvat ylikuu-
mentuneista renkaista
lIlmaa vuotaa renkaan ja vanteen
välistä
lVanteen muodon muutokset ja/tai
renkaan vaurioituminen
lSuurempi alttius rengasrikkoihin
ajon aikana (tien epätasaisuuksien,
liikuntasaumojen, terävien kulmien
jne. johdosta)
HUOMAA
nKun tarkistat ja säädät rengas-
paineet
Aseta venttiilihatut takaisin paikoil-
leen.
Jos venttiilihattua ei ole asennettu,
lika ja kosteus voivat päästä venttiiliin
aiheuttaen ilmavuodon, joka saattaa
tyhjentää rengasta.
Vanteet
Jos vanne on vääntynyt, siinä
on halkeamia tai suuria määriä
ruostetta, se tulee vaihtaa uu-
teen. Muuten rengas saattaa ir-
rota vanteelta aiheuttaen auton
hallinnan menetyksen.
Vanteiden valinta
pM_RAV4_OM_OM42D20FI.book Page 473 Friday, November 6, 2020 4:11 PM

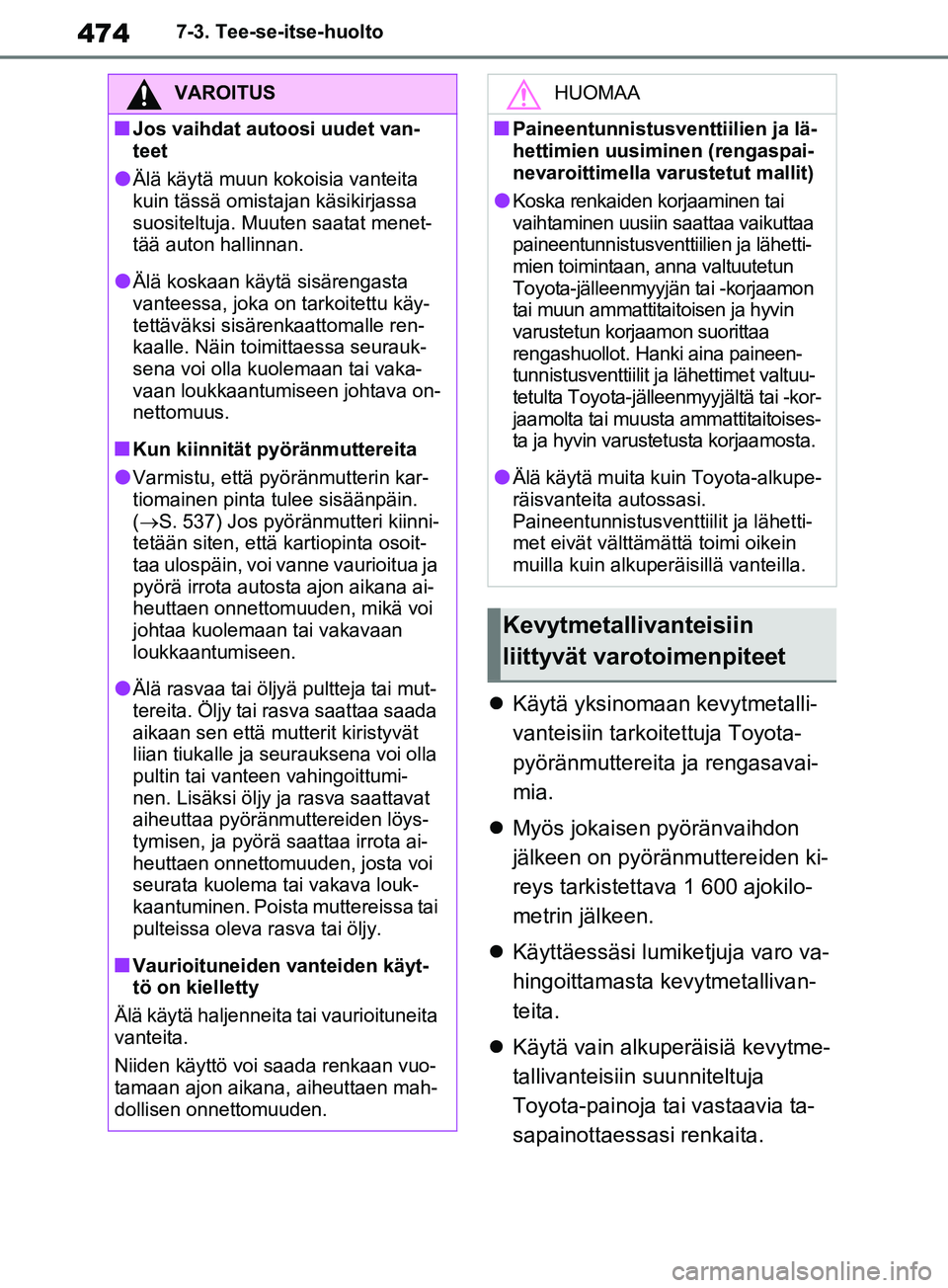

Page 474 of 616

4747-3. Tee-se-itse-huolto
Käytä yksinomaan kevytmetalli-
vanteisiin tarkoitettuja Toyota-
pyöränmuttereita ja rengasavai-
mia.
Myös jokaisen pyöränvaihdon
jälkeen on pyöränmuttereiden ki-
reys tarkistettava 1 600 ajokilo-
metrin jälkeen.
Käyttäessäsi lumiketjuja varo va-
hingoittamasta kevytmetallivan-
teita.
Käytä vain alkuperäisiä kevytme-
tallivanteisiin suunniteltuja
Toyota-painoja tai vastaavia ta-
sapainottaessasi renkaita.
VAROITUS
nJos vaihdat autoosi uudet van-
teet
lÄlä käytä muun kokoisia vanteita
kuin tässä omista jan käsikirjassa
suositeltuja. Muuten saatat menet-
tää auton hallinnan.
lÄlä koskaan käytä sisärengasta
vanteessa, joka on tarkoitettu käy-
tettäväksi sisärenk aattomalle ren-
kaalle. Näin toimittaessa seurauk-
sena voi olla kuolemaan tai vaka-
vaan loukkaantumiseen johtava on-
nettomuus.
nKun kiinnität pyöränmuttereita
lVarmistu, että pyöränmutterin kar-
tiomainen pinta tulee sisäänpäin.
(S. 537) Jos pyöränmutteri kiinni-
tetään siten, että kartiopinta osoit-
taa ulospäin, voi vanne vaurioitua ja
pyörä irrota autosta ajon aikana ai-
heuttaen onnettomuuden, mikä voi
johtaa kuolemaan tai vakavaan
loukkaantumiseen.
lÄlä rasvaa tai öljyä pultteja tai mut-
tereita. Öljy tai rasva saattaa saada
aikaan sen että mutterit kiristyvät
liian tiukalle ja seurauksena voi olla
pultin tai vanteen vahingoittumi-
nen. Lisäksi öljy ja rasva saattavat
aiheuttaa pyöränmuttereiden löys-
tymisen, ja pyörä saattaa irrota ai-
heuttaen onnettomuuden, josta voi
seurata kuolema tai vakava louk-
kaantuminen. Poista muttereissa tai
pulteissa oleva rasva tai öljy.
nVaurioituneiden vanteiden käyt-
tö on kielletty
Älä käytä haljenneita tai vaurioituneita
vanteita.
Niiden käyttö voi saada renkaan vuo-
tamaan ajon aikana, aiheuttaen mah-
dollisen onnettomuuden.
HUOMAA
nPaineentunnistusventtiilien ja lä-
hettimien uusiminen (rengaspai-
nevaroittimella varustetut mallit)
lKoska renkaiden korjaaminen tai
vaihtaminen uusiin saattaa vaikuttaa
paineentunnistusventtiilien ja lähetti-
mien toimintaan, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin
varustetun korjaamon suorittaa
rengashuollot. Hanki aina paineen-
tunnistusventtiilit ja lähettimet valtuu-
tetulta Toyota-jälleenmyyjältä tai -kor-
jaamolta tai muusta ammattitaitoises-
ta ja hyvin varust etusta korjaamosta.
lÄlä käytä muita ku in Toyota-alkupe-
räisvanteita autossasi.
Paineentunnistusventtiilit ja lähetti-
met eivät välttämä ttä toimi oikein
muilla kuin alkuperäisillä vanteilla.
Kevytmetallivanteisiin
liittyvät varotoimenpiteet
pM_RAV4_OM_OM42D20FI.book Page 474 Friday, November 6, 2020 4:11 PM

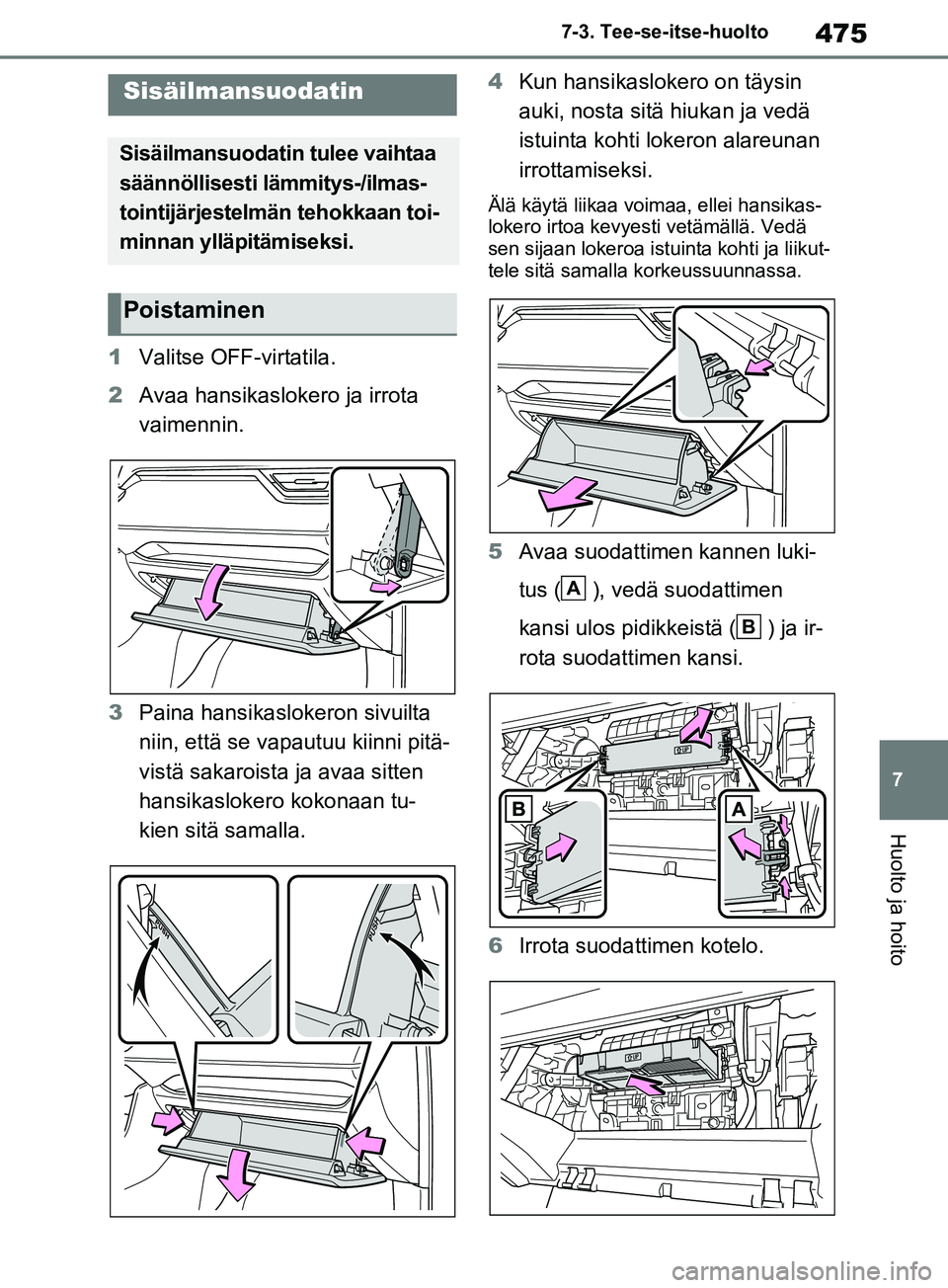

Page 475 of 616

475
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
1
Valitse OFF-virtatila.
2 Avaa hansikasloke ro ja irrota
vaimennin.
3 Paina hansikaslokeron sivuilta
niin, että se vapautuu kiinni pitä-
vistä sakaroista ja avaa sitten
hansikaslokero kokonaan tu-
kien sitä samalla. 4
Kun hansikaslokero on täysin
auki, nosta sitä hiukan ja vedä
istuinta kohti lokeron alareunan
irrottamiseksi.
Älä käytä liikaa voimaa, ellei hansikas-
lokero irtoa kevyesti vetämällä. Vedä
sen sijaan lokeroa istuinta kohti ja liikut-
tele sitä samalla korkeussuunnassa.
5Avaa suodattimen kannen luki-
tus ( ), vedä suodattimen
kansi ulos pidikkeistä ( ) ja ir-
rota suodattimen kansi.
6 Irrota suodattimen kotelo.
Sisäilmansuodatin
Sisäilmansuodatin tulee vaihtaa
säännöllisesti lämmitys-/ilmas-
tointijärjestelmän tehokkaan toi-
minnan ylläpitämiseksi.
Poistaminen
A
B
pM_RAV4_OM_OM42D20FI.book Page 475 Friday, November 6, 2020 4:11 PM

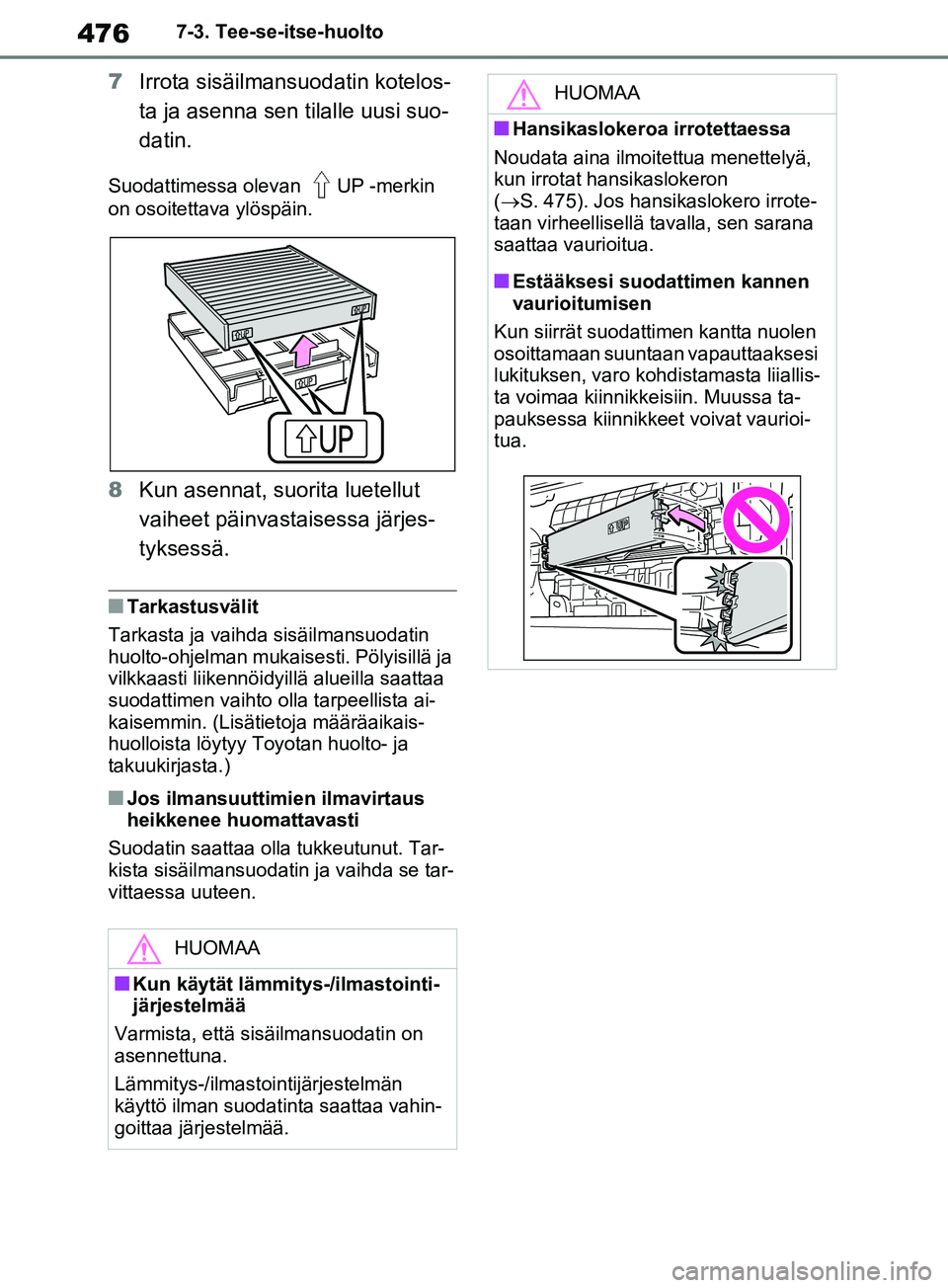

Page 476 of 616

4767-3. Tee-se-itse-huolto
7Irrota sisäilmansuodatin kotelos-
ta ja asenna sen tilalle uusi suo-
datin.
Suodattimessa olevan UP -merkin
on osoitettava ylöspäin.
8Kun asennat, suorita luetellut
vaiheet päinvastaisessa järjes-
tyksessä.
nTarkastusvälit
Tarkasta ja vaihda sisäilmansuodatin
huolto-ohjelman mukaisesti. Pölyisillä ja
vilkkaasti liikennöidyillä alueilla saattaa
suodattimen vaihto olla tarpeellista ai-
kaisemmin. (Lisätietoja määräaikais-
huolloista löytyy Toyotan huolto- ja
takuukirjasta.)
nJos ilmansuuttimien ilmavirtaus
heikkenee huomattavasti
Suodatin saattaa olla tukkeutunut. Tar-
kista sisäilmansuodatin ja vaihda se tar-
vittaessa uuteen.
HUOMAA
nKun käytät lämmitys-/ilmastointi-
järjestelmää
Varmista, että sisäilmansuodatin on
asennettuna.
Lämmitys-/ilmastointijärjestelmän
käyttö ilman suodat inta saattaa vahin-
goittaa järjestelmää.
HUOMAA
nHansikaslokeroa irrotettaessa
Noudata aina ilmoitettua menettelyä,
kun irrotat hansikaslokeron
(S. 475). Jos hansikaslokero irrote-
taan virheellisellä tavalla, sen sarana
saattaa vaurioitua.
nEstääksesi suodattimen kannen
vaurioitumisen
Kun siirrät suodattimen kantta nuolen
osoittamaan suuntaan vapauttaaksesi
lukituksen, varo kohdistamasta liiallis-
ta voimaa kiinnikk eisiin. Muussa ta-
pauksessa kiinnikkeet voivat vaurioi-
tua.
pM_RAV4_OM_OM42D20FI.book Page 476 Friday, November 6, 2020 4:11 PM

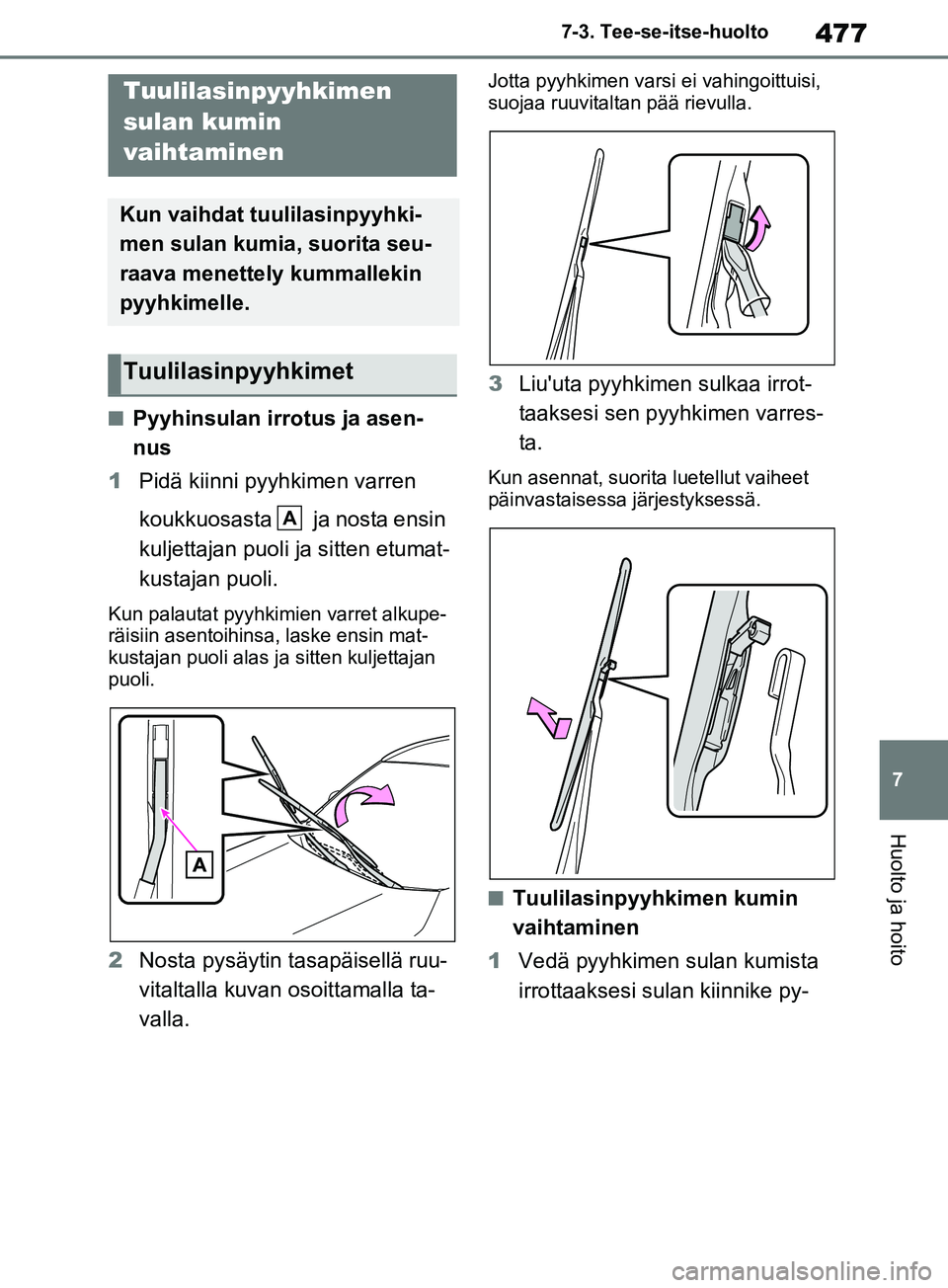

Page 477 of 616

477
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
nPyyhinsulan irrotus ja asen-
nus
1 Pidä kiinni pyyhkimen varren
koukkuosasta ja nosta ensin
kuljettajan puoli ja sitten etumat-
kustajan puoli.
Kun palautat pyyhkimien varret alkupe-
räisiin asentoihinsa, laske ensin mat-
kustajan puoli alas ja sitten kuljettajan
puoli.
2Nosta pysäytin tasapäisellä ruu-
vitaltalla kuvan osoittamalla ta-
valla.
Jotta pyyhkimen varsi ei vahingoittuisi,
suojaa ruuvitaltan pää rievulla.
3Liu'uta pyyhkimen sulkaa irrot-
taaksesi sen pyyhkimen varres-
ta.
Kun asennat, suorita luetellut vaiheet
päinvastaisessa järjestyksessä.
nTuulilasinpyyhkimen kumin
vaihtaminen
1 Vedä pyyhkimen sulan kumista
irrottaaksesi sulan kiinnike py-
Tuulilasinpyyhkimen
sulan kumin
vaihtaminen
Kun vaihdat tuulilasinpyyhki-
men sulan kumia, suorita seu-
raava menettely kummallekin
pyyhkimelle.
Tuulilasinpyyhkimet
A
pM_RAV4_OM_OM42D20FI.book Page 477 Friday, November 6, 2020 4:11 PM

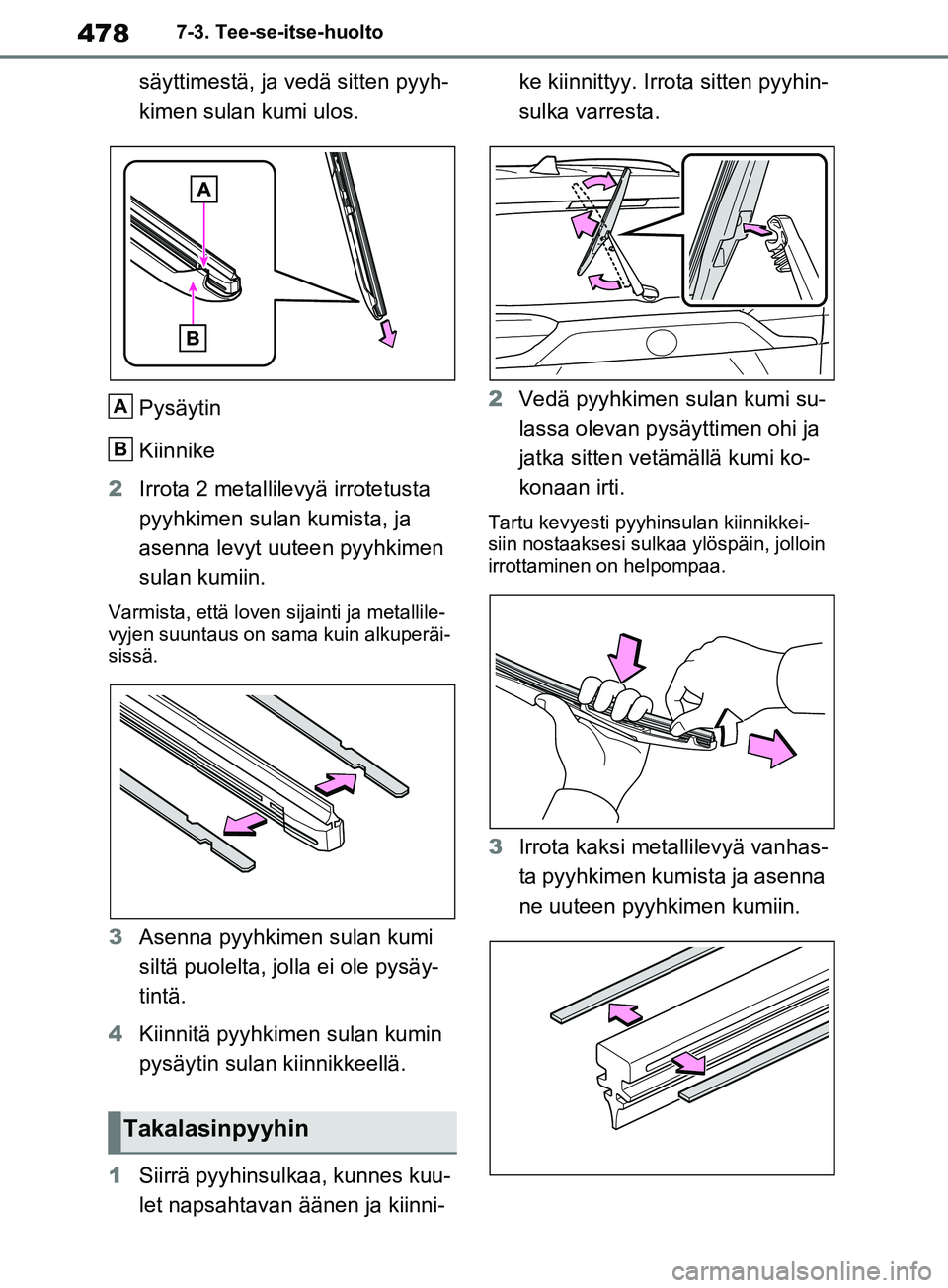

Page 478 of 616

4787-3. Tee-se-itse-huolto
säyttimestä, ja vedä sitten pyyh-
kimen sulan kumi ulos.
Pysäytin
Kiinnike
2 Irrota 2 metallile vyä irrotetusta
pyyhkimen sulan kumista, ja
asenna levyt uuteen pyyhkimen
sulan kumiin.
Varmista, että loven sijainti ja metallile-
vyjen suuntaus on sama kuin alkuperäi-
sissä.
3 Asenna pyyhkimen sulan kumi
siltä puolelta, jolla ei ole pysäy-
tintä.
4 Kiinnitä pyyhkimen sulan kumin
pysäytin sulan kiinnikkeellä.
1 Siirrä pyyhinsulkaa, kunnes kuu-
let napsahtavan äänen ja kiinni- ke kiinnittyy. Irrota sitten pyyhin-
sulka varresta.
2 Vedä pyyhkimen sulan kumi su-
lassa olevan pysäyttimen ohi ja
jatka sitten vetämällä kumi ko-
konaan irti.
Tartu kevyesti pyyh insulan kiinnikkei-
siin nostaaksesi sulkaa ylöspäin, jolloin
irrottaminen on helpompaa.
3 Irrota kaksi metallilevyä vanhas-
ta pyyhkimen kumista ja asenna
ne uuteen pyyhkimen kumiin.
Takalasinpyyhin
A
B
pM_RAV4_OM_OM42D20FI.book Page 478 Friday, November 6, 2020 4:11 PM

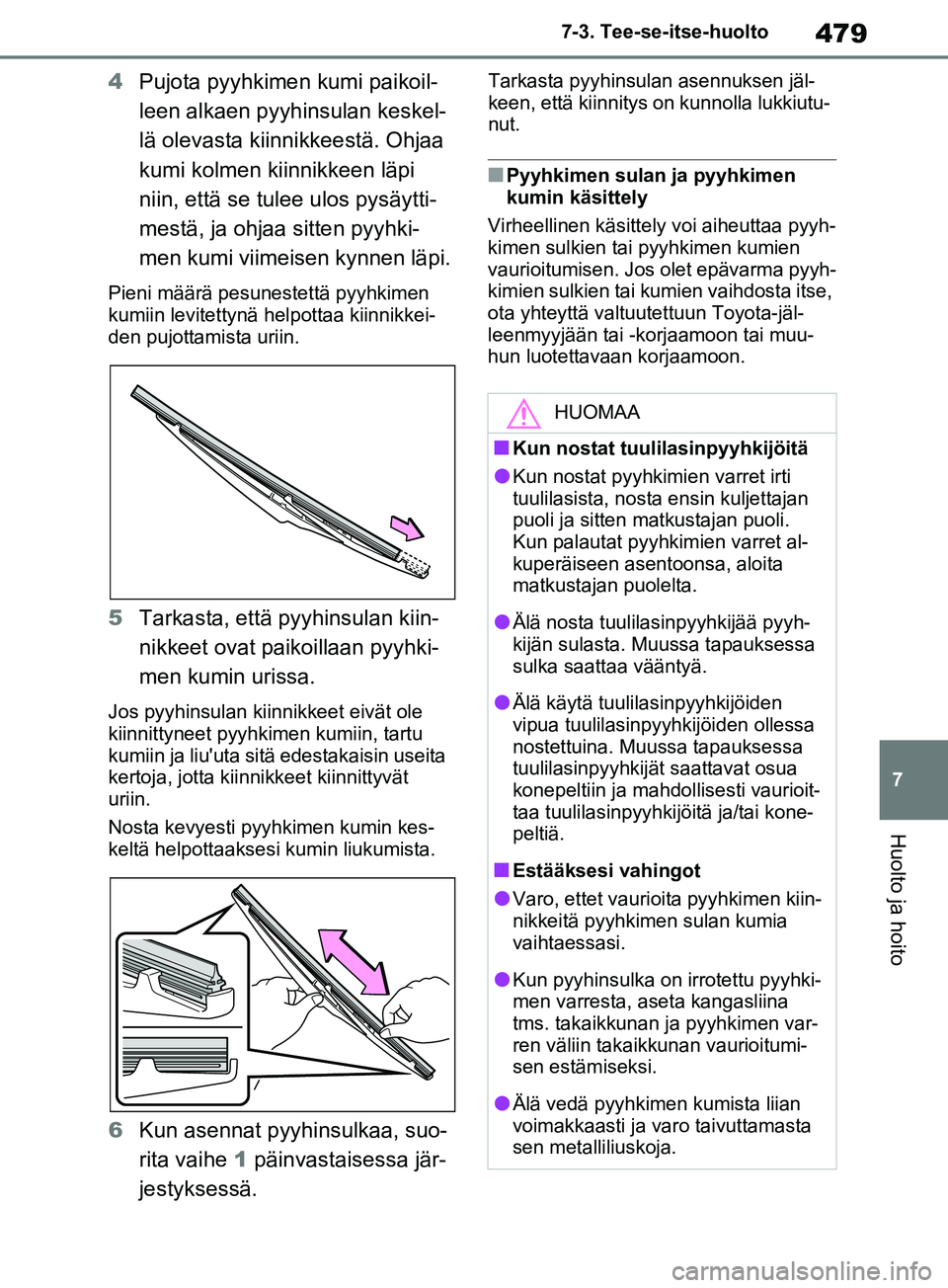

Page 479 of 616

479
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
4
Pujota pyyhkime n kumi paikoil-
leen alkaen pyyhinsulan keskel-
lä olevasta kiinnikkeestä. Ohjaa
kumi kolmen kiinnikkeen läpi
niin, että se tulee ulos pysäytti-
mestä, ja ohjaa sitten pyyhki-
men kumi viimeisen kynnen läpi.
Pieni määrä pesunestettä pyyhkimen
kumiin levitettynä helpottaa kiinnikkei-
den pujottamista uriin.
5 Tarkasta, että pyyhinsulan kiin-
nikkeet ovat paik oillaan pyyhki-
men kumin urissa.
Jos pyyhinsulan kiinnikkeet eivät ole
kiinnittyneet pyyhkimen kumiin, tartu
kumiin ja liu'uta sitä edestakaisin useita
kertoja, jotta kiinnikkeet kiinnittyvät
uriin.
Nosta kevyesti pyyhkimen kumin kes-
keltä helpottaaksesi kumin liukumista.
6Kun asennat pyyhinsulkaa, suo-
rita vaihe 1 päinvastaisessa jär-
jestyksessä.
Tarkasta pyyhinsulan asennuksen jäl-
keen, että kiinnitys on kunnolla lukkiutu-
nut.
nPyyhkimen sulan ja pyyhkimen
kumin käsittely
Virheellinen käsittely voi aiheuttaa pyyh-
kimen sulkien tai pyyhkimen kumien
vaurioitumisen. Jos olet epävarma pyyh-
kimien sulkien tai ku mien vaihdosta itse,
ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
HUOMAA
nKun nostat tuulilasinpyyhkijöitä
lKun nostat pyyhki mien varret irti
tuulilasista, nosta ensin kuljettajan
puoli ja sitten matkustajan puoli.
Kun palautat pyyhkimien varret al-
kuperäiseen asentoonsa, aloita
matkustajan puolelta.
lÄlä nosta tuulilasi npyyhkijää pyyh-
kijän sulasta. Muussa tapauksessa
sulka saattaa vääntyä.
lÄlä käytä tuulilasinpyyhkijöiden
vipua tuulilasinpyyhkijöiden ollessa
nostettuina. Muu ssa tapauksessa
tuulilasinpyyhkijät saattavat osua
konepeltiin ja mahdollisesti vaurioit-
taa tuulilasinpyyhkijöitä ja/tai kone-
peltiä.
nEstääksesi vahingot
lVaro, ettet vaurioit a pyyhkimen kiin-
nikkeitä pyyhkimen sulan kumia
vaihtaessasi.
lKun pyyhinsulka on irrotettu pyyhki-
men varresta, aseta kangasliina
tms. takaikkunan ja pyyhkimen var-
ren väliin takaikkunan vaurioitumi-
sen estämiseksi.
lÄlä vedä pyyhkimen kumista liian
voimakkaasti ja varo taivuttamasta
sen metalliliuskoja.
pM_RAV4_OM_OM42D20FI.book Page 479 Friday, November 6, 2020 4:11 PM

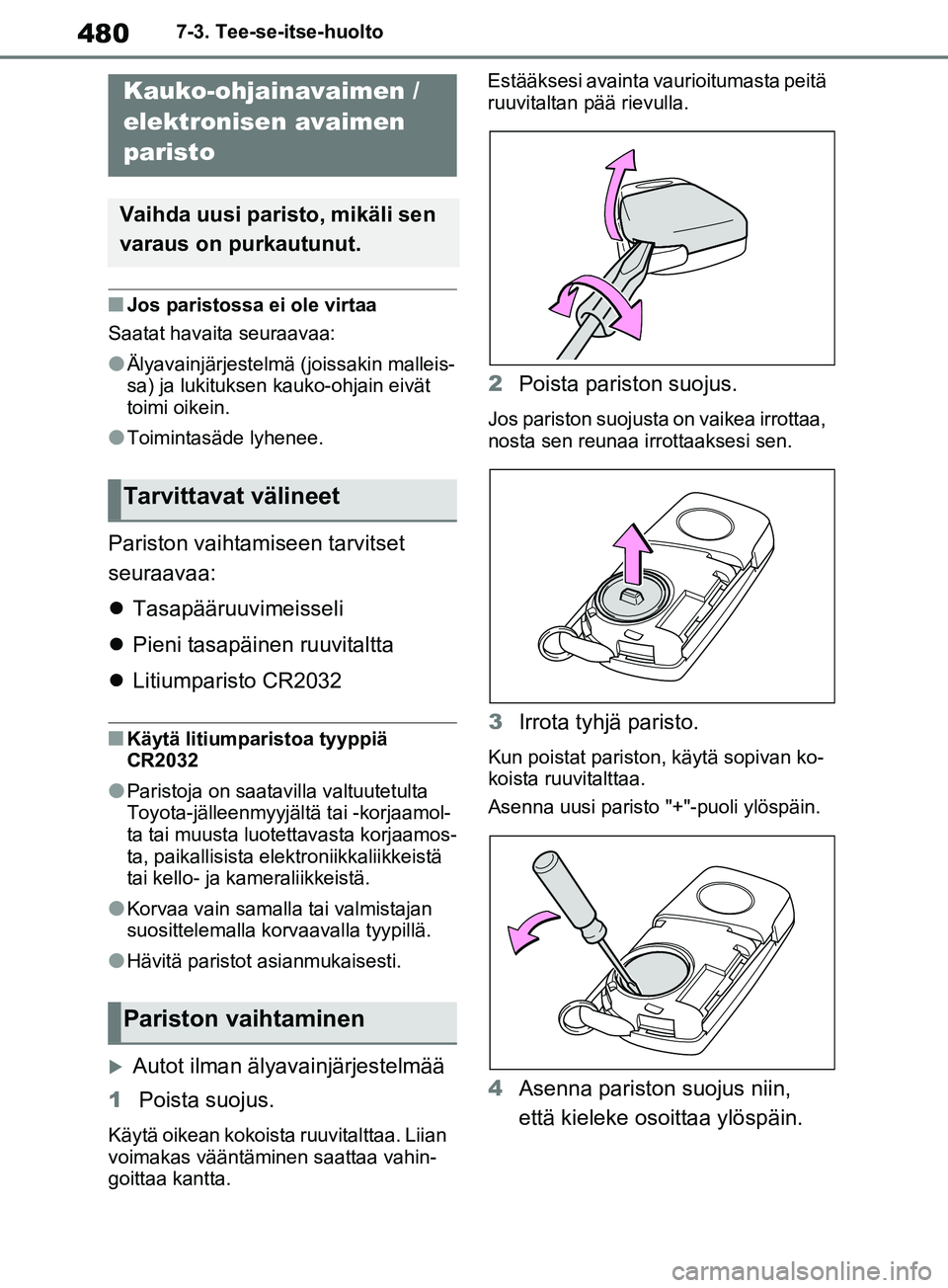

Page 480 of 616

4807-3. Tee-se-itse-huolto
nJos paristossa ei ole virtaa
Saatat havaita seuraavaa:
lÄlyavainjärjestelmä (joissakin malleis-
sa) ja lukituksen kauko-ohjain eivät
toimi oikein.
lToimintasäde lyhenee.
Pariston vaihtamiseen tarvitset
seuraavaa:
Tasapääruuvimeisseli
Pieni tasapäinen ruuvitaltta
Litiumparisto CR2032
nKäytä litiumpari stoa tyyppiä
CR2032
lParistoja on saatavil la valtuutetulta
Toyota-jälleenmyyjältä tai -korjaamol-
ta tai muusta luotettavasta korjaamos-
ta, paikallisista elektroniikkaliikkeistä
tai kello- ja kameraliikkeistä.
lKorvaa vain samalla tai valmistajan
suosittelemalla korvaavalla tyypillä.
lHävitä paristot asianmukaisesti.
Autot ilman älyavainjärjestelmää
1 Poista suojus.
Käytä oikean kokoista ruuvitalttaa. Liian
voimakas vääntäminen saattaa vahin-
goittaa kantta. Estääksesi avainta vaurioitumasta peitä
ruuvitaltan pää rievulla.
2
Poista pariston suojus.
Jos pariston suojusta on vaikea irrottaa,
nosta sen reunaa irrottaaksesi sen.
3Irrota tyhjä paristo.
Kun poistat pariston, käytä sopivan ko-
koista ruuvitalttaa.
Asenna uusi paristo "+"-puoli ylöspäin.
4Asenna pariston suojus niin,
että kieleke osoittaa ylöspäin.
Kauko-ohjainavaimen /
elektronisen avaimen
paristo
Vaihda uusi paristo, mikäli sen
varaus on purkautunut.
Tarvittavat välineet
Pariston vaihtaminen
pM_RAV4_OM_OM42D20FI.book Page 480 Friday, November 6, 2020 4:11 PM
