Page 501 of 616

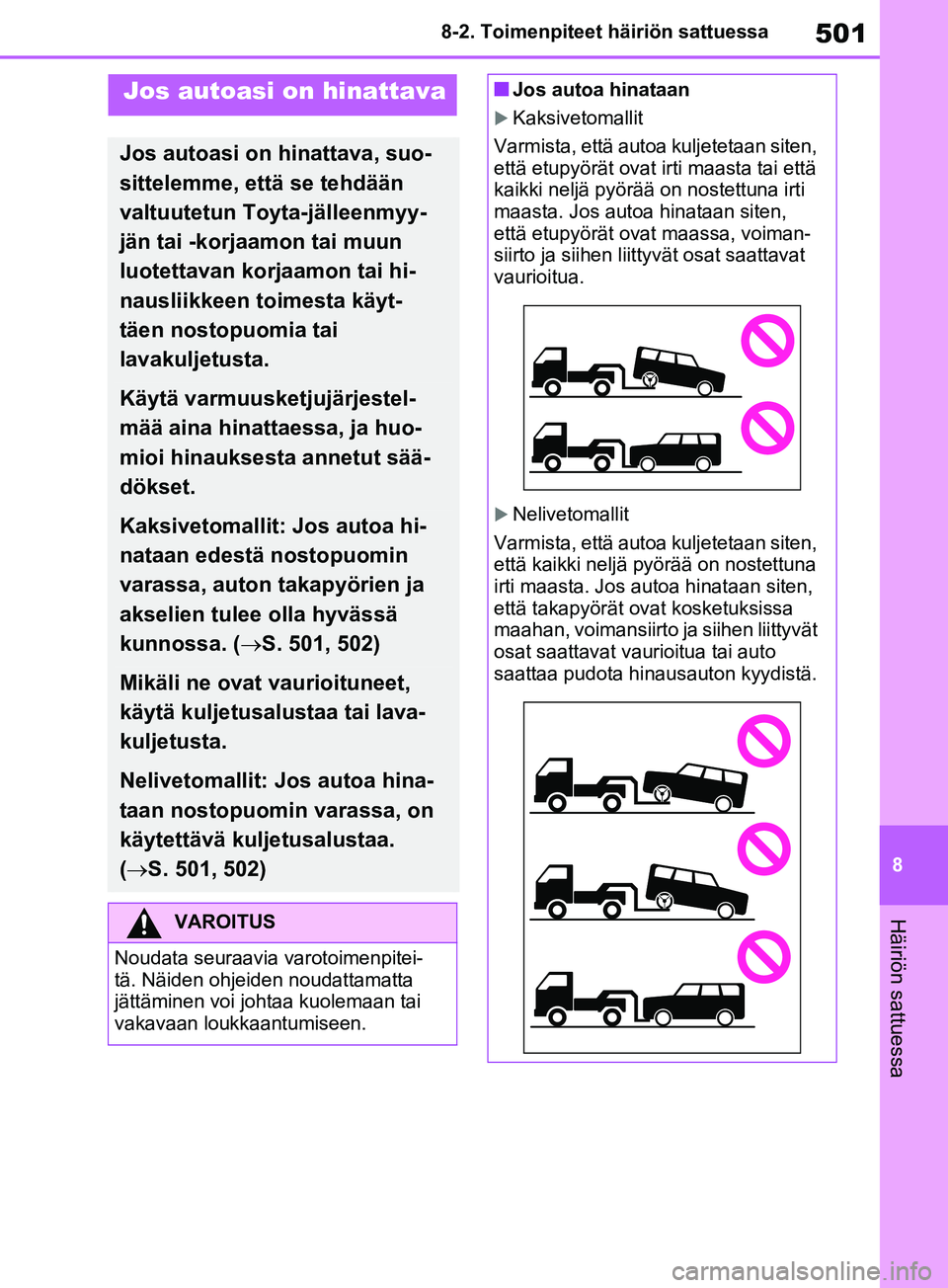

501
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
8-2.Toimenpiteet häiriön sattuessa
Jos autoasi on hinattava
Jos autoasi on hinattava, suo-
sittelemme, että se tehdään
valtuutetun Toyta-jälleenmyy-
jän tai -korjaamon tai muun
luotettavan korjaamon tai hi-
nausliikkeen toimesta käyt-
täen nostopuomia tai
lavakuljetusta.
Käytä varmuusketjujärjestel-
mää aina hinattaessa, ja huo-
mioi hinauksesta annetut sää-
dökset.
Kaksivetomallit: Jos autoa hi-
nataan edestä nostopuomin
varassa, auton takapyörien ja
akselien tulee olla hyvässä
kunnossa. (
S. 501, 502)
Mikäli ne ovat vaurioituneet,
käytä kuljetusalustaa tai lava-
kuljetusta.
Nelivetomallit: Jos autoa hina-
taan nostopuomin varassa, on
käytettävä kuljetusalustaa.
( S. 501, 502)
VAROITUS
Noudata seuraavia varotoimenpitei-
tä. Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
nJos autoa hinataan
Kaksivetomallit
Varmista, että autoa kuljetetaan siten,
että etupyörät ovat irti maasta tai että
kaikki neljä pyörää on nostettuna irti
maasta. Jos autoa hinataan siten,
että etupyörät ovat maassa, voiman-
siirto ja siihen liit tyvät osat saattavat
vaurioitua.
Nelivetomallit
Varmista, että autoa kuljetetaan siten,
että kaikki neljä pyörää on nostettuna
irti maasta. Jos autoa hinataan siten,
että takapyörät ovat kosketuksissa
maahan, voimansiirto ja siihen liittyvät
osat saattavat vaurioitua tai auto
saattaa pudota hinausauton kyydistä.
pM_RAV4_OM_OM42D20FI.book Page 501 Friday, November 6, 2020 4:11 PM

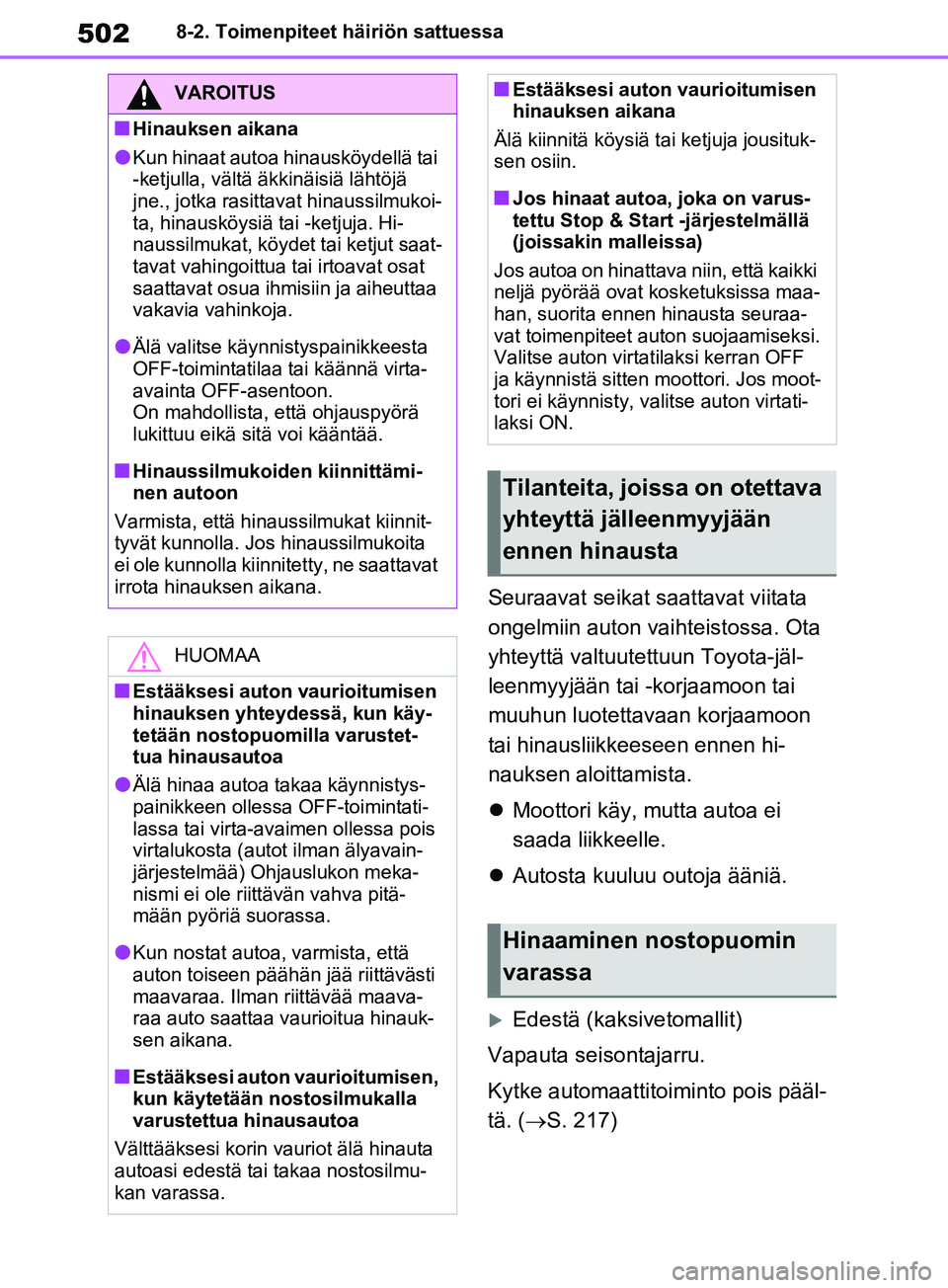

Page 502 of 616

5028-2. Toimenpiteet häiriön sattuessa
Seuraavat seikat saattavat viitata
ongelmiin auton vaihteistossa. Ota
yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon
tai hinausliikkeeseen ennen hi-
nauksen aloittamista.
Moottori käy, mutta autoa ei
saada liikkeelle.
Autosta kuuluu outoja ääniä.
Edestä (kaksivetomallit)
Vapauta seisontajarru.
Kytke automaattitoiminto pois pääl-
tä. ( S. 217)
VAROITUS
nHinauksen aikana
lKun hinaat autoa hinausköydellä tai
-ketjulla, vältä äkkinäisiä lähtöjä
jne., jotka rasittavat hinaussilmukoi-
ta, hinausköysiä tai -ketjuja. Hi-
naussilmukat, köydet tai ketjut saat-
tavat vahingoittua tai irtoavat osat
saattavat osua ihmisiin ja aiheuttaa
vakavia vahinkoja.
lÄlä valitse käynnistyspainikkeesta
OFF-toimintatilaa tai käännä virta-
avainta OFF-asentoon.
On mahdollista, että ohjauspyörä
lukittuu eikä si tä voi kääntää.
nHinaussilmukoiden kiinnittämi-
nen autoon
Varmista, että hinaussilmukat kiinnit-
tyvät kunnolla. Jos hinaussilmukoita
ei ole kunnolla kiinnitetty, ne saattavat
irrota hinauksen aikana.
HUOMAA
nEstääksesi auton vaurioitumisen
hinauksen yhteydessä, kun käy-
tetään nostopuomilla varustet-
tua hinausautoa
lÄlä hinaa autoa takaa käynnistys-
painikkeen ollessa OFF-toimintati-
lassa tai virta-avaimen ollessa pois
virtalukosta (autot ilman älyavain-
järjestelmää) Ohjauslukon meka-
nismi ei ole riittävän vahva pitä-
mään pyöriä suorassa.
lKun nostat autoa, varmista, että
auton toiseen päähän jää riittävästi
maavaraa. Ilman riittävää maava-
raa auto saattaa vaurioitua hinauk-
sen aikana.
nEstääksesi auton vaurioitumisen,
kun käytetään nostosilmukalla
varustettua hinausautoa
Välttääksesi korin vauriot älä hinauta
autoasi edestä tai takaa nostosilmu-
kan varassa.
nEstääksesi auton vaurioitumisen
hinauksen aikana
Älä kiinnitä köysiä tai ketjuja jousituk-
sen osiin.
nJos hinaat autoa, joka on varus-
tettu Stop & Start -järjestelmällä
(joissakin malleissa)
Jos autoa on hinattava niin, että kaikki
neljä pyörää ovat kosketuksissa maa-
han, suorita ennen hinausta seuraa-
vat toimenpiteet auton suojaamiseksi.
Valitse auton virt atilaksi kerran OFF
ja käynnistä sitten moottori. Jos moot-
tori ei käynnisty, valitse auton virtati-
laksi ON.
Tilanteita, joissa on otettava
yhteyttä jälleenmyyjään
ennen hinausta
Hinaaminen nostopuomin
varassa
pM_RAV4_OM_OM42D20FI.book Page 502 Friday, November 6, 2020 4:11 PM

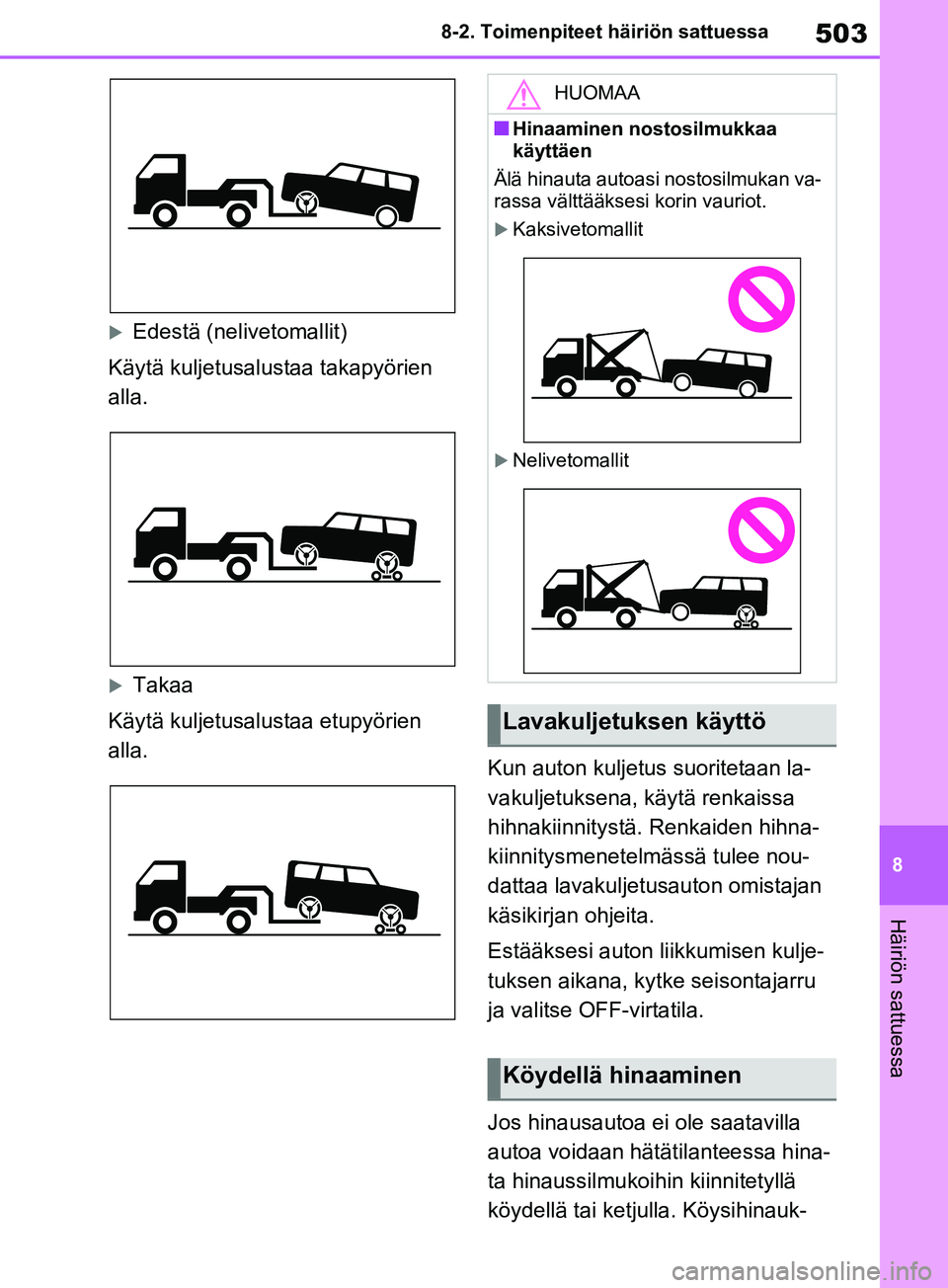

Page 503 of 616

503
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Edestä (nelivetomallit)
Käytä kuljetusalustaa takapyörien
alla.
Takaa
Käytä kuljetusalustaa etupyörien
alla. Kun auton kuljetus suoritetaan la-
vakuljetuksena, käytä renkaissa
hihnakiinnitystä. Renkaiden hihna-
kiinnitysmenetelmässä tulee nou-
dattaa lavakuljetusauton omistajan
käsikirjan ohjeita.
Estääksesi auton liikkumisen kulje-
tuksen aikana, kytke seisontajarru
ja valitse OFF-virtatila.
Jos hinausautoa ei ole saatavilla
autoa voidaan hätätilanteessa hina-
ta hinaussilmukoihin kiinnitetyllä
köydellä tai ketjulla. Köysihinauk-
HUOMAA
nHinaaminen nostosilmukkaa
käyttäen
Älä hinauta autoasi nostosilmukan va-
rassa välttääksesi korin vauriot.
Kaksivetomallit
Nelivetomallit
Lavakuljetuksen käyttö
Köydellä hinaaminen
pM_RAV4_OM_OM42D20FI.book Page 503 Friday, November 6, 2020 4:11 PM

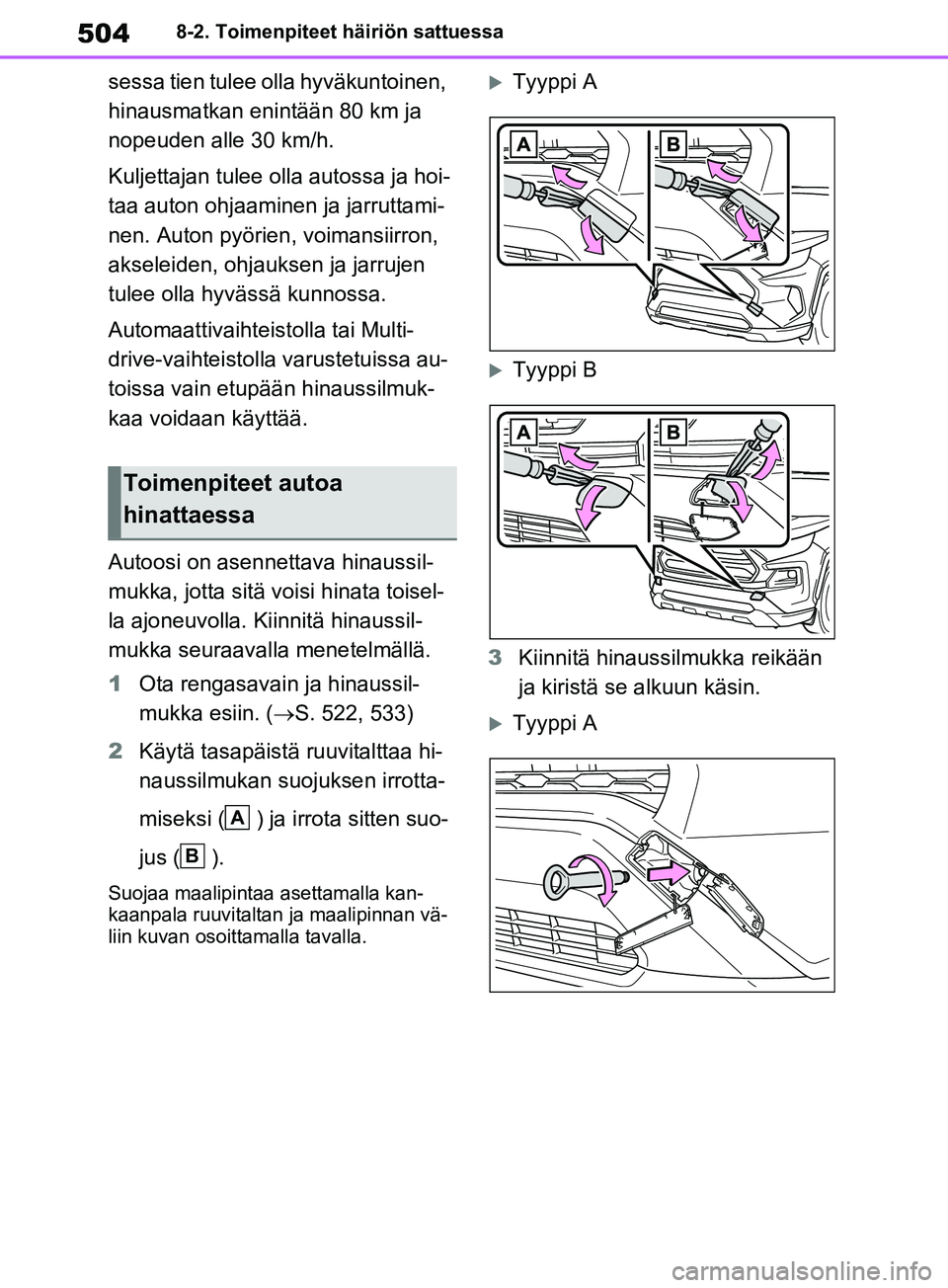

Page 504 of 616

5048-2. Toimenpiteet häiriön sattuessa
sessa tien tulee olla hyväkuntoinen,
hinausmatkan enintään 80 km ja
nopeuden alle 30 km/h.
Kuljettajan tulee olla autossa ja hoi-
taa auton ohjaaminen ja jarruttami-
nen. Auton pyörien, voimansiirron,
akseleiden, ohjauksen ja jarrujen
tulee olla hyvässä kunnossa.
Automaattivaihteistolla tai Multi-
drive-vaihteistolla varustetuissa au-
toissa vain etupään hinaussilmuk-
kaa voidaan käyttää.
Autoosi on asennettava hinaussil-
mukka, jotta sitä voisi hinata toisel-
la ajoneuvolla. Kiinnitä hinaussil-
mukka seuraavalla menetelmällä.
1 Ota rengasavain ja hinaussil-
mukka esiin. ( S. 522, 533)
2 Käytä tasapäistä ruuvitalttaa hi-
naussilmukan suojuksen irrotta-
miseksi ( ) ja irrota sitten suo-
jus ( ).
Suojaa maalipintaa asettamalla kan-
kaanpala ruuvitaltan ja maalipinnan vä-
liin kuvan osoittamalla tavalla.
Tyyppi A
Tyyppi B
3 Kiinnitä hinaussilmukka reikään
ja kiristä se alkuun käsin.
Tyyppi A
Toimenpiteet autoa
hinattaessa
A
B
pM_RAV4_OM_OM42D20FI.book Page 504 Friday, November 6, 2020 4:11 PM

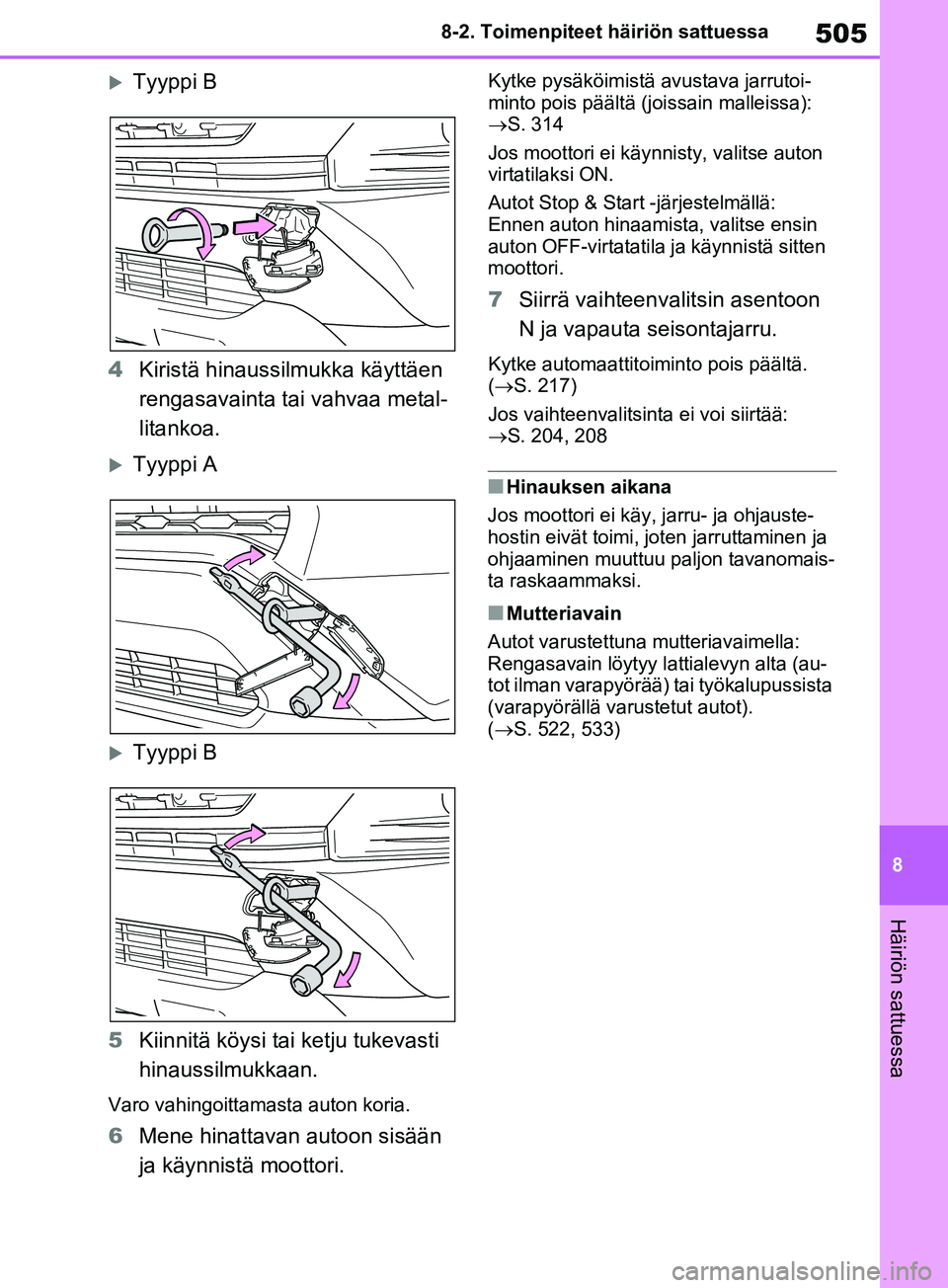

Page 505 of 616

505
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Tyyppi B
4 Kiristä hinaussilmukka käyttäen
rengasavainta tai vahvaa metal-
litankoa.
Tyyppi A
Tyyppi B
5 Kiinnitä köysi tai ketju tukevasti
hinaussilmukkaan.
Varo vahingoittamasta auton koria.
6Mene hinattavan autoon sisään
ja käynnistä moottori.
Kytke pysäköimistä avustava jarrutoi-
minto pois päältä (joissain malleissa):
S. 314
Jos moottori ei käynnisty, valitse auton
virtatilaksi ON.
Autot Stop & Start -järjestelmällä:
Ennen auton hinaamista, valitse ensin
auton OFF-virtatatila ja käynnistä sitten
moottori.
7 Siirrä vaihteenvalitsin asentoon
N ja vapauta seisontajarru.
Kytke automaattitoiminto pois päältä.
(S. 217)
Jos vaihteenvalitsinta ei voi siirtää:
S. 204, 208
nHinauksen aikana
Jos moottori ei käy, jarru- ja ohjauste-
hostin eivät toimi, joten jarruttaminen ja
ohjaaminen muuttuu paljon tavanomais-
ta raskaammaksi.
nMutteriavain
Autot varustettuna mutteriavaimella:
Rengasavain löytyy lattialevyn alta (au-
tot ilman varapyörää) tai työkalupussista
(varapyörällä varustetut autot).
(S. 522, 533)
pM_RAV4_OM_OM42D20FI.book Page 505 Friday, November 6, 2020 4:11 PM

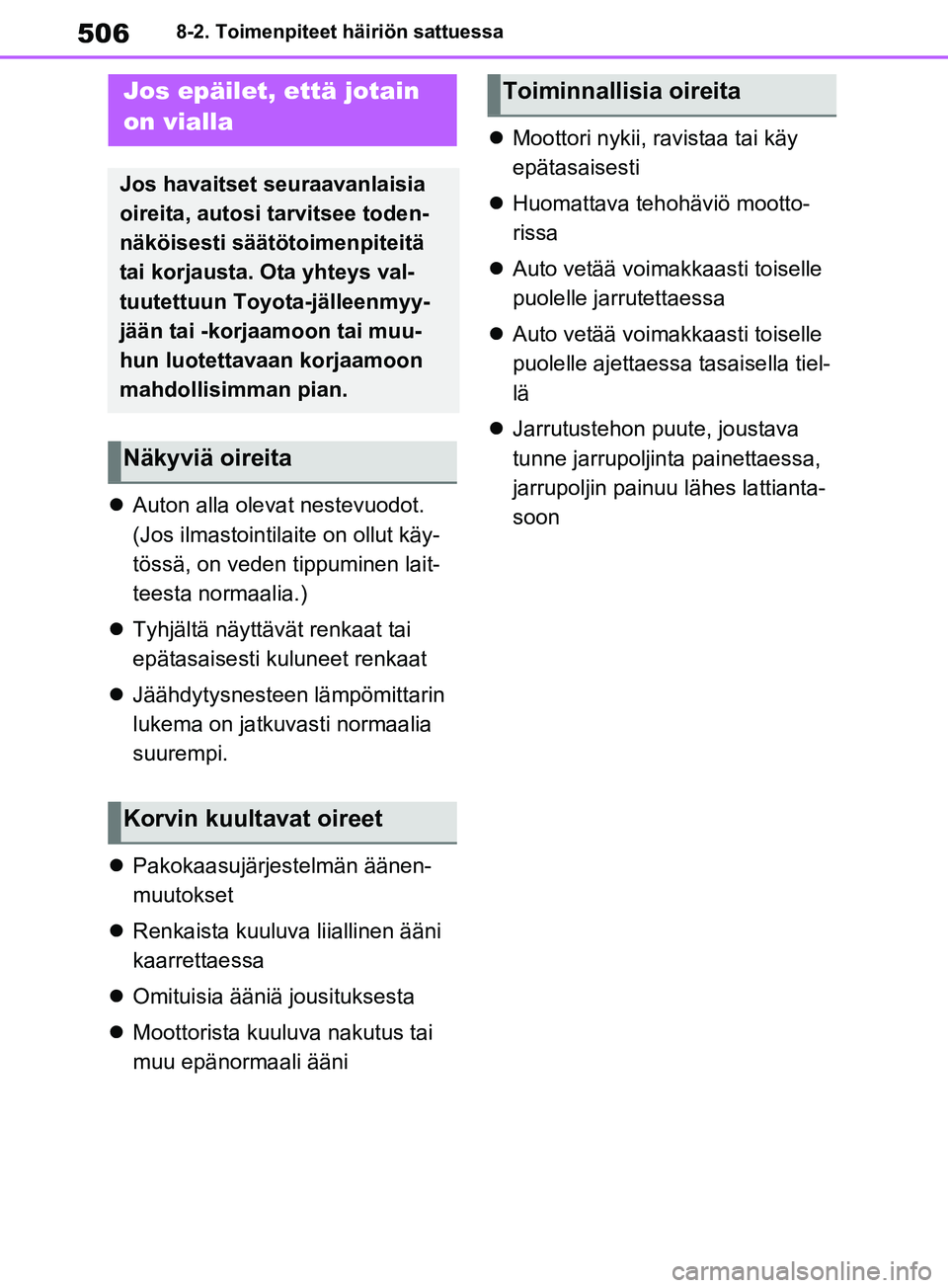

Page 506 of 616

5068-2. Toimenpiteet häiriön sattuessa
Auton alla olevat nestevuodot.
(Jos ilmastointila ite on ollut käy-
tössä, on veden tippuminen lait-
teesta normaalia.)
Tyhjältä näyttävät renkaat tai
epätasaisesti kuluneet renkaat
Jäähdytysnesteen lämpömittarin
lukema on jatkuvasti normaalia
suurempi.
Pakokaasujärjestelmän äänen-
muutokset
Renkaista kuuluva liiallinen ääni
kaarrettaessa
Omituisia ääniä jousituksesta
Moottorista kuuluva nakutus tai
muu epänormaali ääni
Moottori nykii, ravistaa tai käy
epätasaisesti
Huomattava tehohäviö mootto-
rissa
Auto vetää voimak kaasti toiselle
puolelle jarrutettaessa
Auto vetää voimak kaasti toiselle
puolelle ajettaessa tasaisella tiel-
lä
Jarrutustehon puute, joustava
tunne jarrupoljinta painettaessa,
jarrupoljin painuu lähes lattianta-
soon
Jos epäilet, että jotain
on vialla
Jos havaitset seuraavanlaisia
oireita, autosi tarvitsee toden-
näköisesti säätötoimenpiteitä
tai korjausta. Ota yhteys val-
tuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon
mahdollisimman pian.
Näkyviä oireita
Korvin kuultavat oireet
Toiminnallisia oireita
pM_RAV4_OM_OM42D20FI.book Page 506 Friday, November 6, 2020 4:11 PM

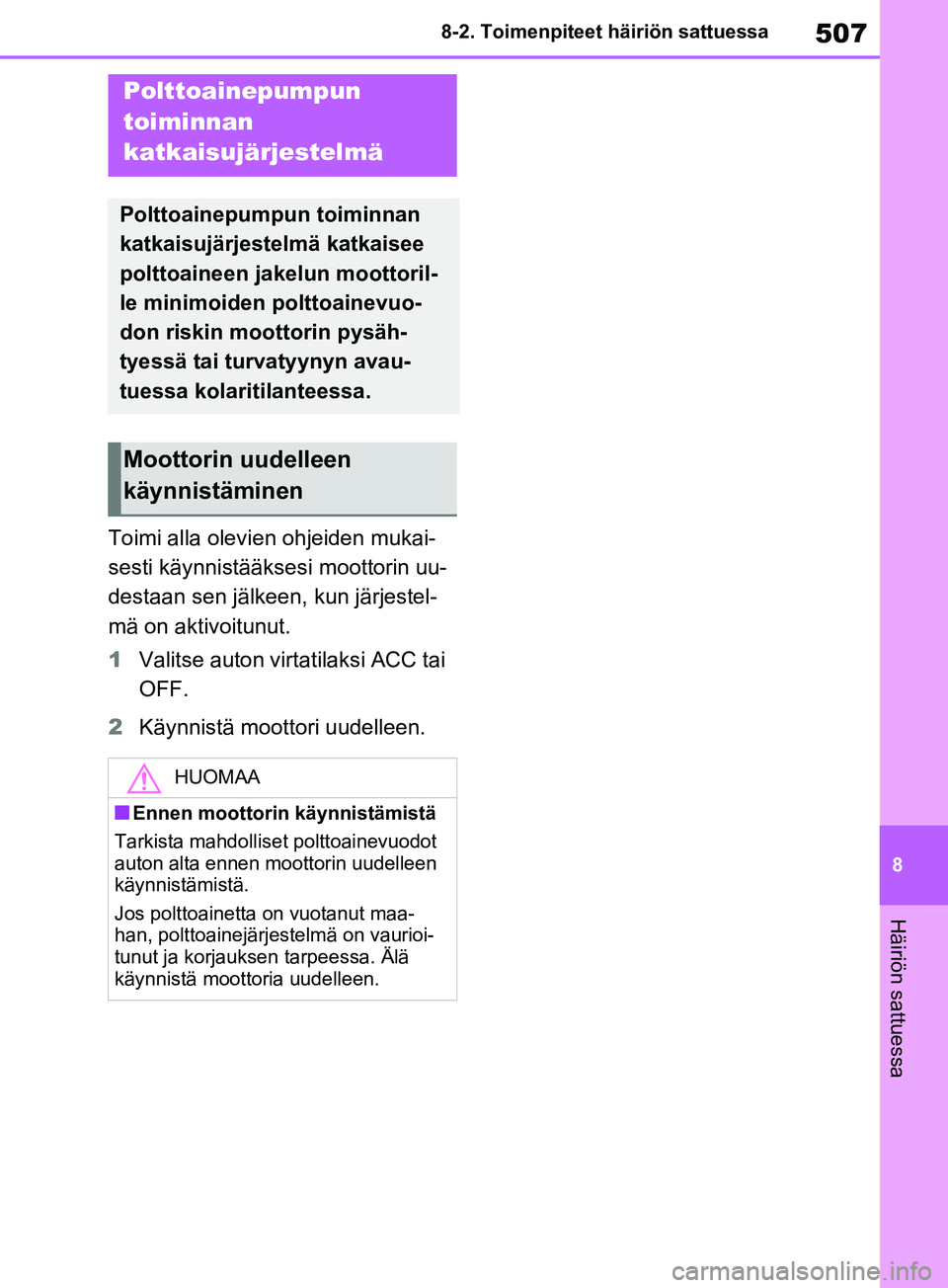

Page 507 of 616

507
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Toimi alla olevien ohjeiden mukai-
sesti käynnistääksesi moottorin uu-
destaan sen jälkeen, kun järjestel-
mä on aktivoitunut.
1
Valitse auton virt atilaksi ACC tai
OFF.
2 Käynnistä moottori uudelleen.
Polttoainepumpun
toiminnan
katkaisujärjestelmä
Polttoainepumpun toiminnan
katkaisujärjestelmä katkaisee
polttoaineen jakelun moottoril-
le minimoiden polttoainevuo-
don riskin moottorin pysäh-
tyessä tai turvatyynyn avau-
tuessa kolaritilanteessa.
Moottorin uudelleen
käynnistäminen
HUOMAA
nEnnen moottorin käynnistämistä
Tarkista mahdolliset polttoainevuodot
auton alta ennen moottorin uudelleen
käynnistämistä.
Jos polttoainetta on vuotanut maa-
han, polttoainejärjestelmä on vaurioi-
tunut ja korjauksen tarpeessa. Älä
käynnistä moottoria uudelleen.
pM_RAV4_OM_OM42D20FI.book Page 507 Friday, November 6, 2020 4:11 PM

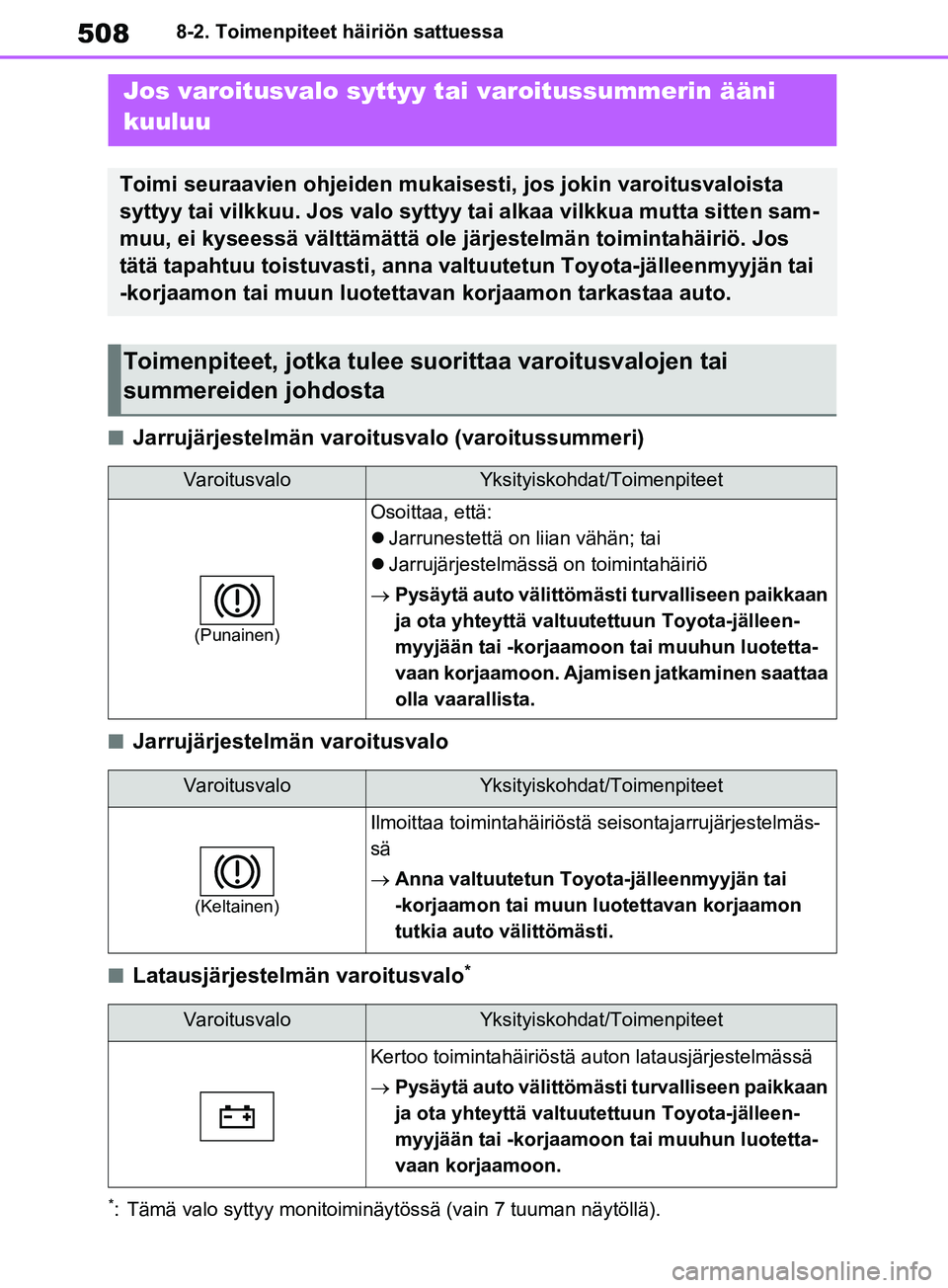

Page 508 of 616

5088-2. Toimenpiteet häiriön sattuessa
nJarrujärjestelmän varoitusvalo (varoitussummeri)
nJarrujärjestelmän varoitusvalo
nLatausjärjestelmän varoitusvalo*
*: Tämä valo syttyy monitoiminäytössä (vain 7 tuuman näytöllä).
Jos varoitusvalo syttyy tai varoitussummerin ääni
kuuluu
Toimi seuraavien ohjeiden mukaisest i, jos jokin varoitusvaloista
syttyy tai vilkkuu. Jos valo syttyy tai alkaa vilkkua mutta sitten sam-
muu, ei kyseessä välttämättä ole järjestelmän toimintahäiriö. Jos
tätä tapahtuu toistuvasti, anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon tarkastaa auto.
Toimenpiteet, jotka tulee suorittaa varoitusvalojen tai
summereiden johdosta
VaroitusvaloYksityiskohdat/Toimenpiteet
(Punainen)
Osoittaa, että:
Jarrunestettä on liian vähän; tai
Jarrujärjestelmässä on toimintahäiriö
Pysäytä auto välittömästi turvalliseen paikkaan
ja ota yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon. Ajamisen jatkaminen saattaa
olla vaarallista.
VaroitusvaloYksityiskohdat/Toimenpiteet
(Keltainen)
Ilmoittaa toimintahäiriöstä seisontajarrujärjestelmäs-
sä
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
tutkia auto välittömästi.
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä auton latausjärjestelmässä
Pysäytä auto välittömästi turvalliseen paikkaan
ja ota yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon.
pM_RAV4_OM_OM42D20FI.book Page 508 Friday, November 6, 2020 4:11 PM
Page 509 of 616

509
8

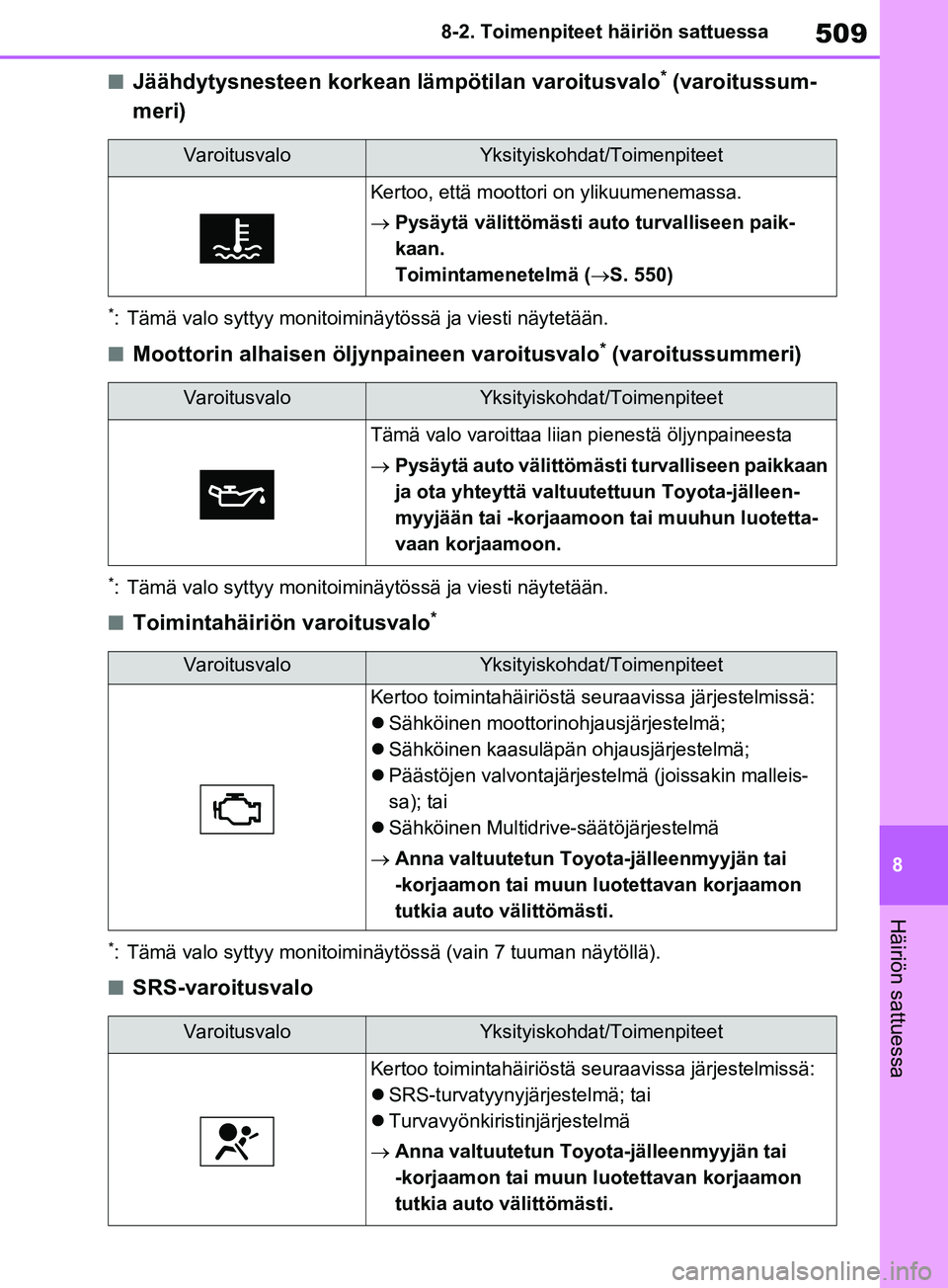

8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
nJäähdytysnesteen korkean lämpötilan varoitusvalo* (varoitussum-
meri)
*: Tämä valo syttyy monitoiminäytössä ja viesti näytetään.
nMoottorin alhaisen öljynpaineen varoitusvalo* (varoitussummeri)
*: Tämä valo syttyy monitoiminäytössä ja viesti näytetään.
nToimintahäiriön varoitusvalo*
*: Tämä valo syttyy monitoiminäytössä (vain 7 tuuman näytöllä).
nSRS-varoitusvalo
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo, että moottori on ylikuumenemassa.
Pysäytä välittömästi auto turvalliseen paik-
kaan.
Toimintamenetelmä ( S. 550)
VaroitusvaloYksityiskohdat/Toimenpiteet
Tämä valo varoittaa liian pienestä öljynpaineesta
Pysäytä auto välittömästi turvalliseen paikkaan
ja ota yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon.
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
Sähköinen moottorinohjausjärjestelmä;
Sähköinen kaasuläpän ohjausjärjestelmä;
Päästöjen valvontajärjestelmä (joissakin malleis-
sa); tai
Sähköinen Multidrive-säätöjärjestelmä
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
tutkia auto välittömästi.
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
SRS-turvatyynyjärjestelmä; tai
Turvavyönkiristinjärjestelmä
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
tutkia auto välittömästi.
pM_RAV4_OM_OM42D20FI.book Page 509 Friday, November 6, 2020 4:11 PM
Page 510 of 616

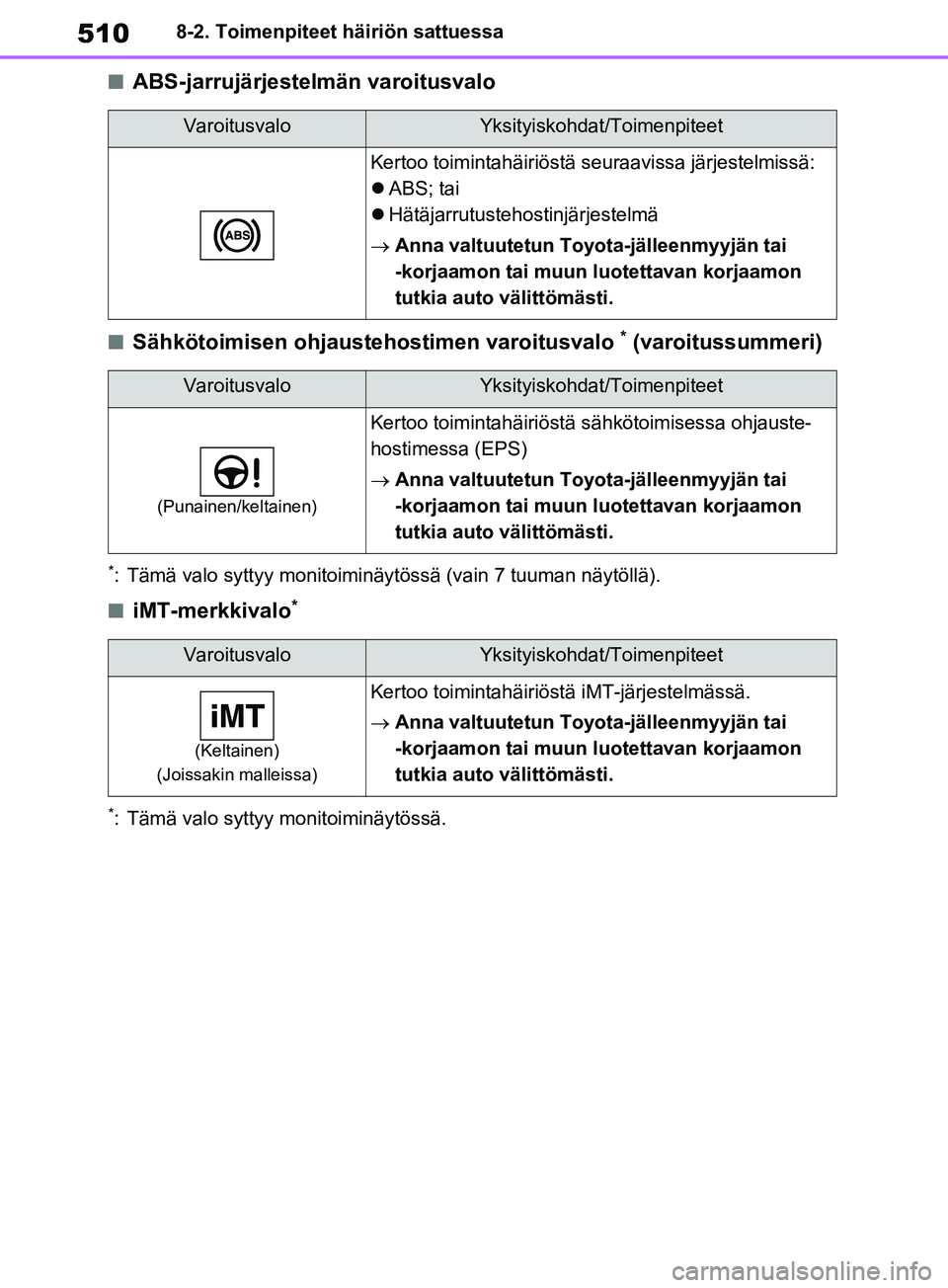

5108-2. Toimenpiteet häiriön sattuessa
nABS-jarrujärjestelmän varoitusvalo
nSähkötoimisen ohjaustehostimen varoitusvalo * (varoitussummeri)
*: Tämä valo syttyy monitoiminäytössä (vain 7 tuuman näytöllä).
niMT-merkkivalo*
*: Tämä valo syttyy monitoiminäytössä.
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
ABS; tai
Hätäjarrutustehostinjärjestelmä
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
tutkia auto välittömästi.
VaroitusvaloYksityiskohdat/Toimenpiteet
(Punainen/keltainen)
Kertoo toimintahäiriöstä sähkötoimisessa ohjauste-
hostimessa (EPS)
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
tutkia auto välittömästi.
VaroitusvaloYksityiskohdat/Toimenpiteet
(Keltainen)
(Joissakin malleissa)
Kertoo toimintahäiriöstä iMT-järjestelmässä.
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
tutkia auto välittömästi.
pM_RAV4_OM_OM42D20FI.book Page 510 Friday, November 6, 2020 4:11 PM
