TOYOTA RAV4 2020 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2020, Model line: RAV4, Model: TOYOTA RAV4 2020Pages: 616, PDF Size: 113.9 MB

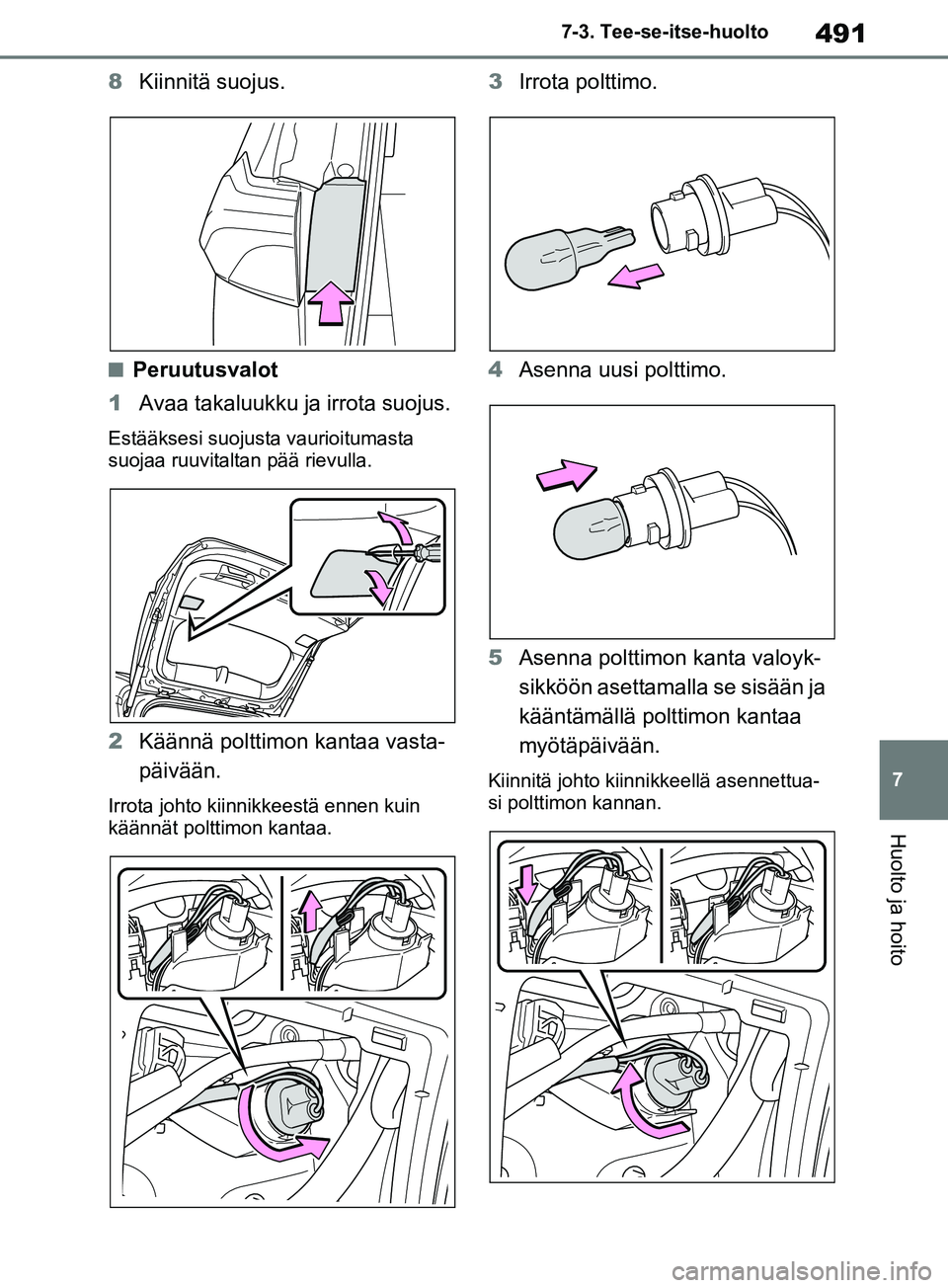

Page 491 of 616

491
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
8
Kiinnitä suojus.
nPeruutusvalot
1 Avaa takaluukku ja irrota suojus.
Estääksesi suojusta vaurioitumasta
suojaa ruuvitaltan pää rievulla.
2Käännä polttimon kantaa vasta-
päivään.
Irrota johto kiinnikkeestä ennen kuin
käännät polttimon kantaa.
3Irrota polttimo.
4 Asenna uusi polttimo.
5 Asenna polttimon kanta valoyk-
sikköön asettamalla se sisään ja
kääntämällä polttimon kantaa
myötäpäivään.
Kiinnitä johto kiinnikkeellä asennettua-
si polttimon kannan.
pM_RAV4_OM_OM42D20FI.book Page 491 Friday, November 6, 2020 4:11 PM

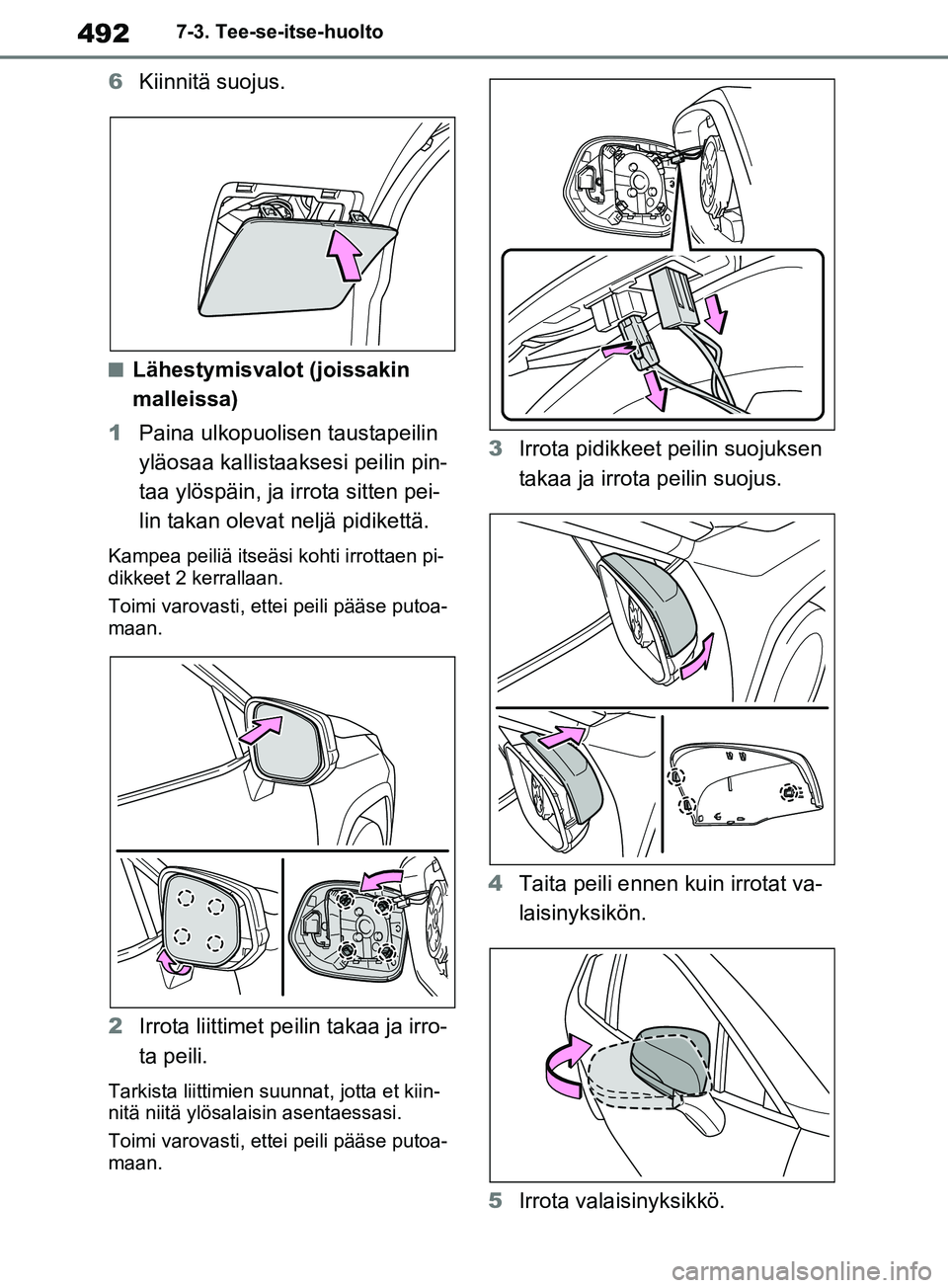

Page 492 of 616

4927-3. Tee-se-itse-huolto
6Kiinnitä suojus.
nLähestymisvalot (joissakin
malleissa)
1 Paina ulkopuolisen taustapeilin
yläosaa kallistaaksesi peilin pin-
taa ylöspäin, ja ir rota sitten pei-
lin takan olevat neljä pidikettä.
Kampea peiliä itseäsi kohti irrottaen pi-
dikkeet 2 kerrallaan.
Toimi varovasti, ettei peili pääse putoa-
maan.
2 Irrota liittimet peilin takaa ja irro-
ta peili.
Tarkista liittimien suunnat, jotta et kiin-
nitä niitä ylösalaisin asentaessasi.
Toimi varovasti, ettei peili pääse putoa-
maan.
3Irrota pidikkeet peilin suojuksen
takaa ja irrota peilin suojus.
4 Taita peili ennen ku in irrotat va-
laisinyksikön.
5 Irrota valaisinyksikkö.
pM_RAV4_OM_OM42D20FI.book Page 492 Friday, November 6, 2020 4:11 PM

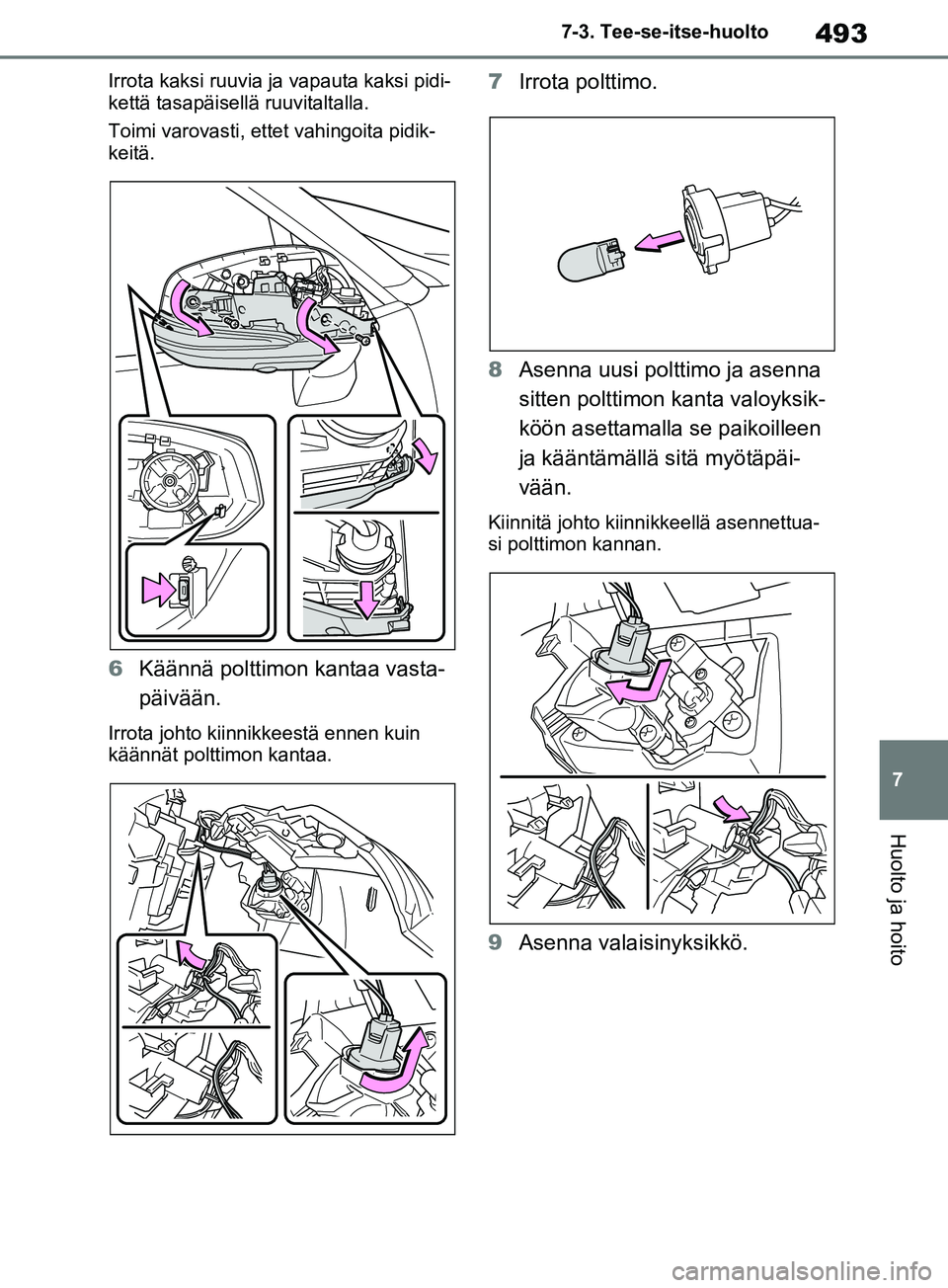

Page 493 of 616

493
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
Irrota kaksi ruuvia ja
vapauta kaksi pidi-
kettä tasapäisellä ruuvitaltalla.
Toimi varovasti, ettet vahingoita pidik-
keitä.
6 Käännä polttimon kantaa vasta-
päivään.
Irrota johto kiinnikkeestä ennen kuin
käännät polttimon kantaa.
7Irrota polttimo.
8 Asenna uusi polttimo ja asenna
sitten polttimon kanta valoyksik-
köön asettamalla se paikoilleen
ja kääntämällä sitä myötäpäi-
vään.
Kiinnitä johto kiinnikkeellä asennettua-
si polttimon kannan.
9Asenna valaisinyksikkö.
pM_RAV4_OM_OM42D20FI.book Page 493 Friday, November 6, 2020 4:11 PM

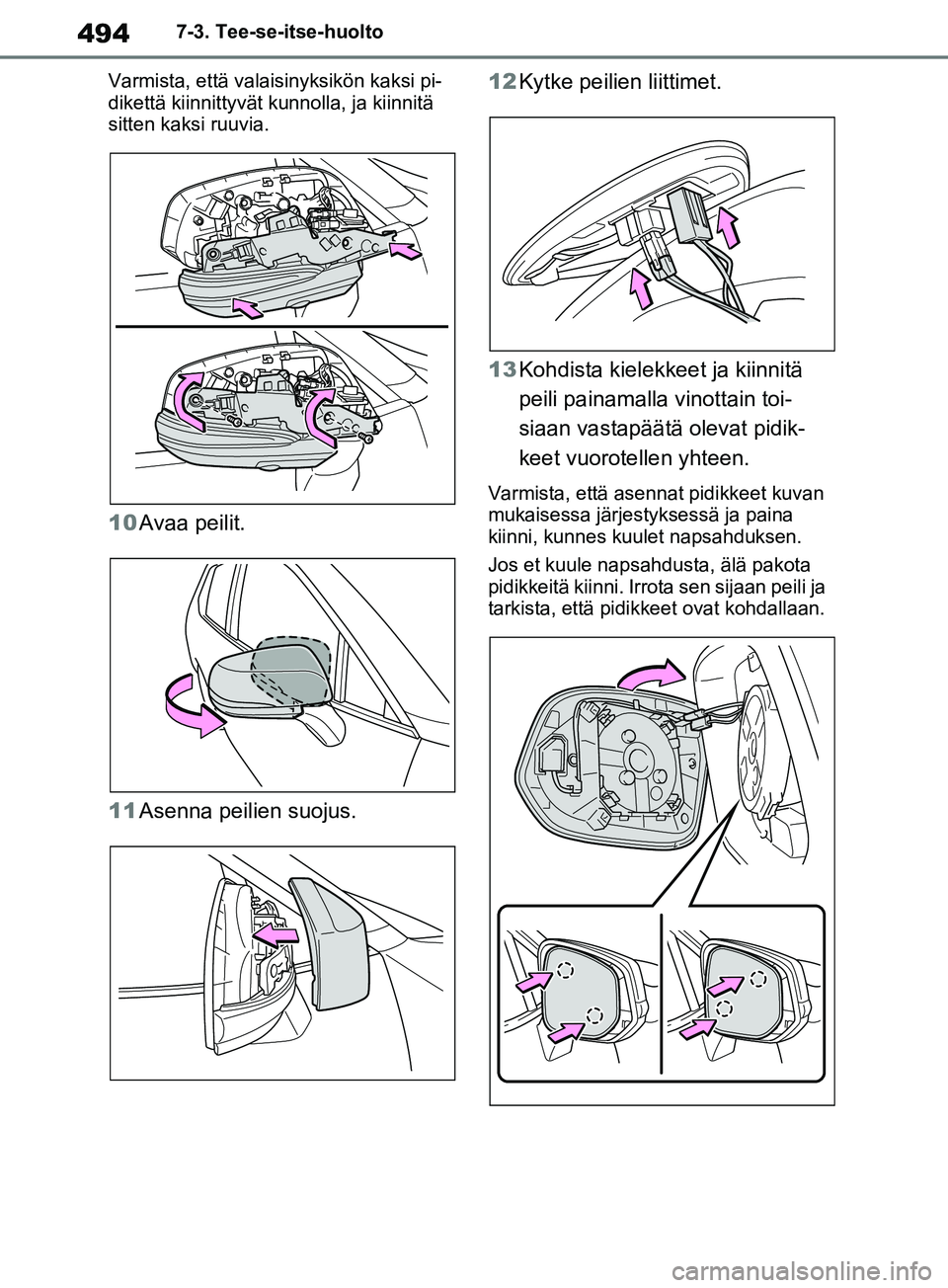

Page 494 of 616

4947-3. Tee-se-itse-huolto
Varmista, että valaisinyksikön kaksi pi-
dikettä kiinnittyvät ku nnolla, ja kiinnitä
sitten kaksi ruuvia.
10 Avaa peilit.
11 Asenna peilien suojus. 12
Kytke peilien liittimet.
13 Kohdista kielekkeet ja kiinnitä
peili painamalla vinottain toi-
siaan vastapäätä olevat pidik-
keet vuorotellen yhteen.
Varmista, että asennat pidikkeet kuvan
mukaisessa järjestyksessä ja paina
kiinni, kunnes kuulet napsahduksen.
Jos et kuule napsahdusta, älä pakota
pidikkeitä kiinni. Irrota sen sijaan peili ja
tarkista, että pidikkeet ovat kohdallaan.
pM_RAV4_OM_OM42D20FI.book Page 494 Friday, November 6, 2020 4:11 PM

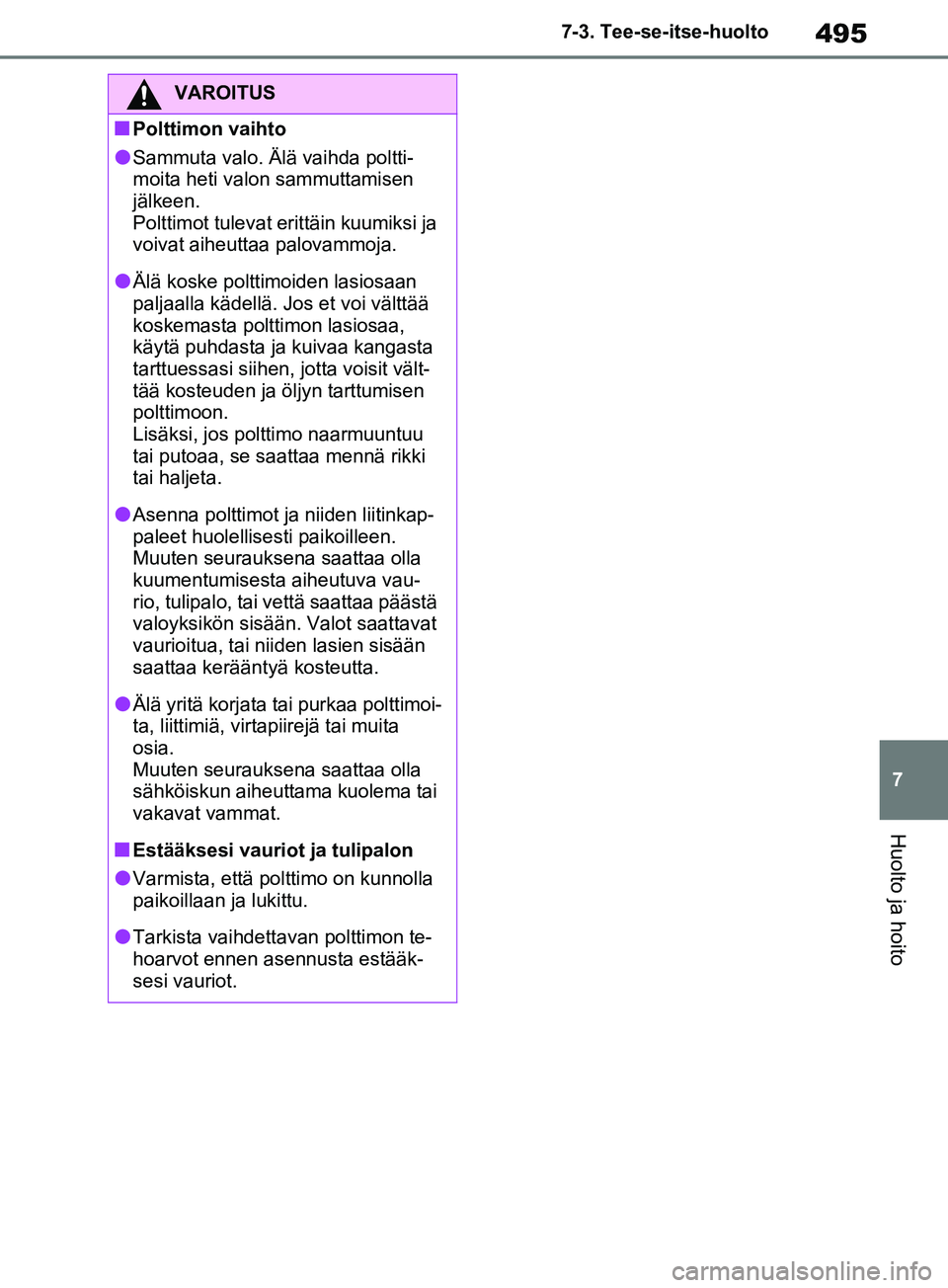

Page 495 of 616

495
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
VAROITUS
nPolttimon vaihto
lSammuta valo. Älä vaihda poltti-
moita heti valon sammuttamisen
jälkeen.
Polttimot tulevat erittäin kuumiksi ja
voivat aiheuttaa palovammoja.
lÄlä koske polttimoiden lasiosaan
paljaalla kädellä. Jos et voi välttää
koskemasta polttimon lasiosaa,
käytä puhdasta ja kuivaa kangasta
tarttuessasi siihen,
jotta voisit vält-
tää kosteuden ja öljyn tarttumisen
polttimoon.
Lisäksi, jos polttimo naarmuuntuu
tai putoaa, se saattaa mennä rikki
tai haljeta.
lAsenna polttimot ja niiden liitinkap-
paleet huolellisesti paikoilleen.
Muuten seurauksena saattaa olla
kuumentumisesta aiheutuva vau-
rio, tulipalo, tai vettä saattaa päästä
valoyksikön sisään. Valot saattavat
vaurioitua, tai niiden lasien sisään
saattaa keräänt yä kosteutta.
lÄlä yritä korjata tai purkaa polttimoi-
ta, liittimiä, virtapiirejä tai muita
osia.
Muuten seurauksena saattaa olla
sähköiskun aiheuttama kuolema tai
vakavat vammat.
nEstääksesi vauriot ja tulipalon
lVarmista, että polttimo on kunnolla
paikoillaan ja lukittu.
lTarkista vaihdettavan polttimon te-
hoarvot ennen asennusta estääk-
sesi vauriot.
pM_RAV4_OM_OM42D20FI.book Page 495 Friday, November 6, 2020 4:11 PM

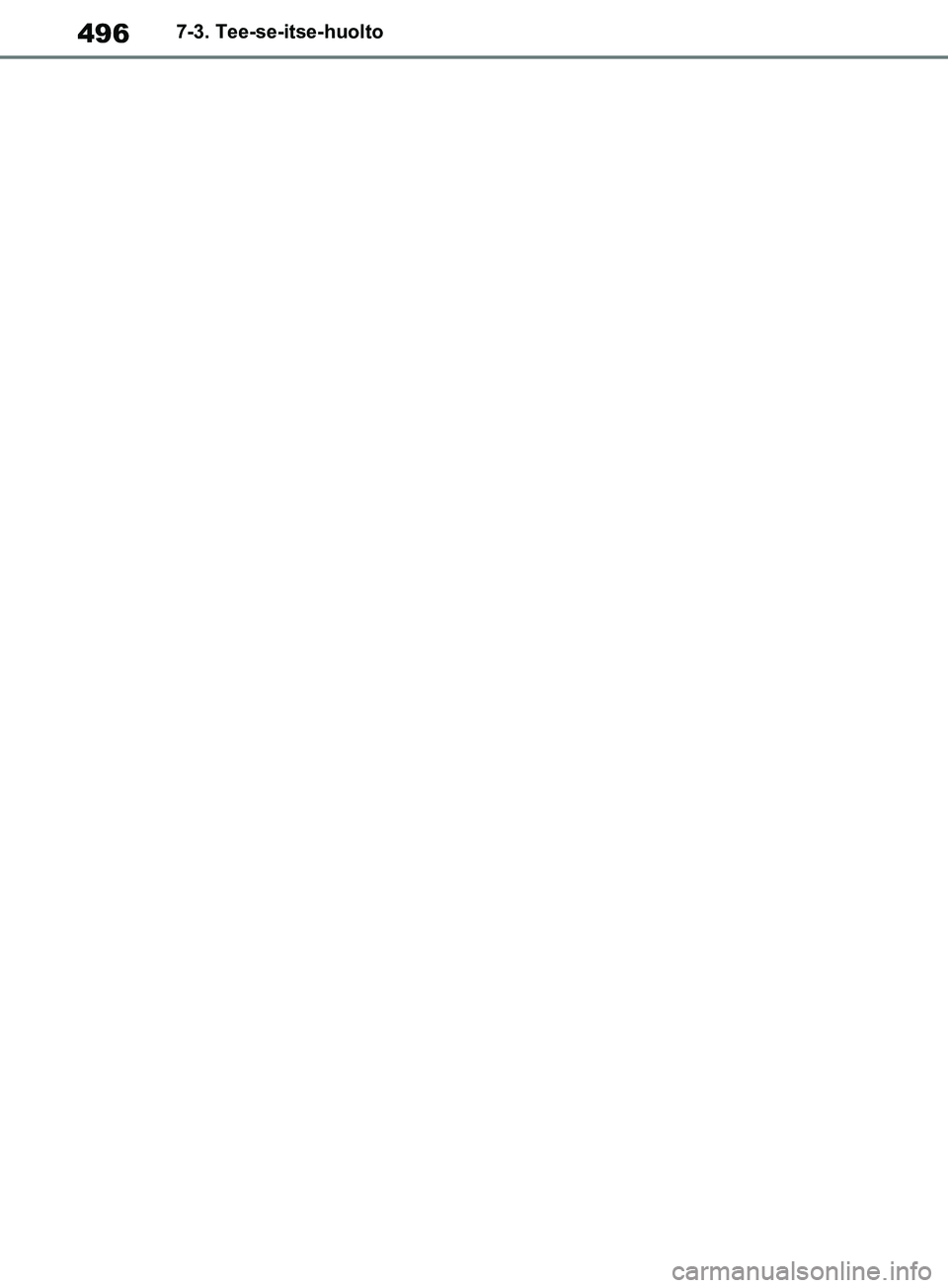

Page 496 of 616

4967-3. Tee-se-itse-huolto
pM_RAV4_OM_OM42D20FI.book Page 496 Friday, November 6, 2020 4:11 PM

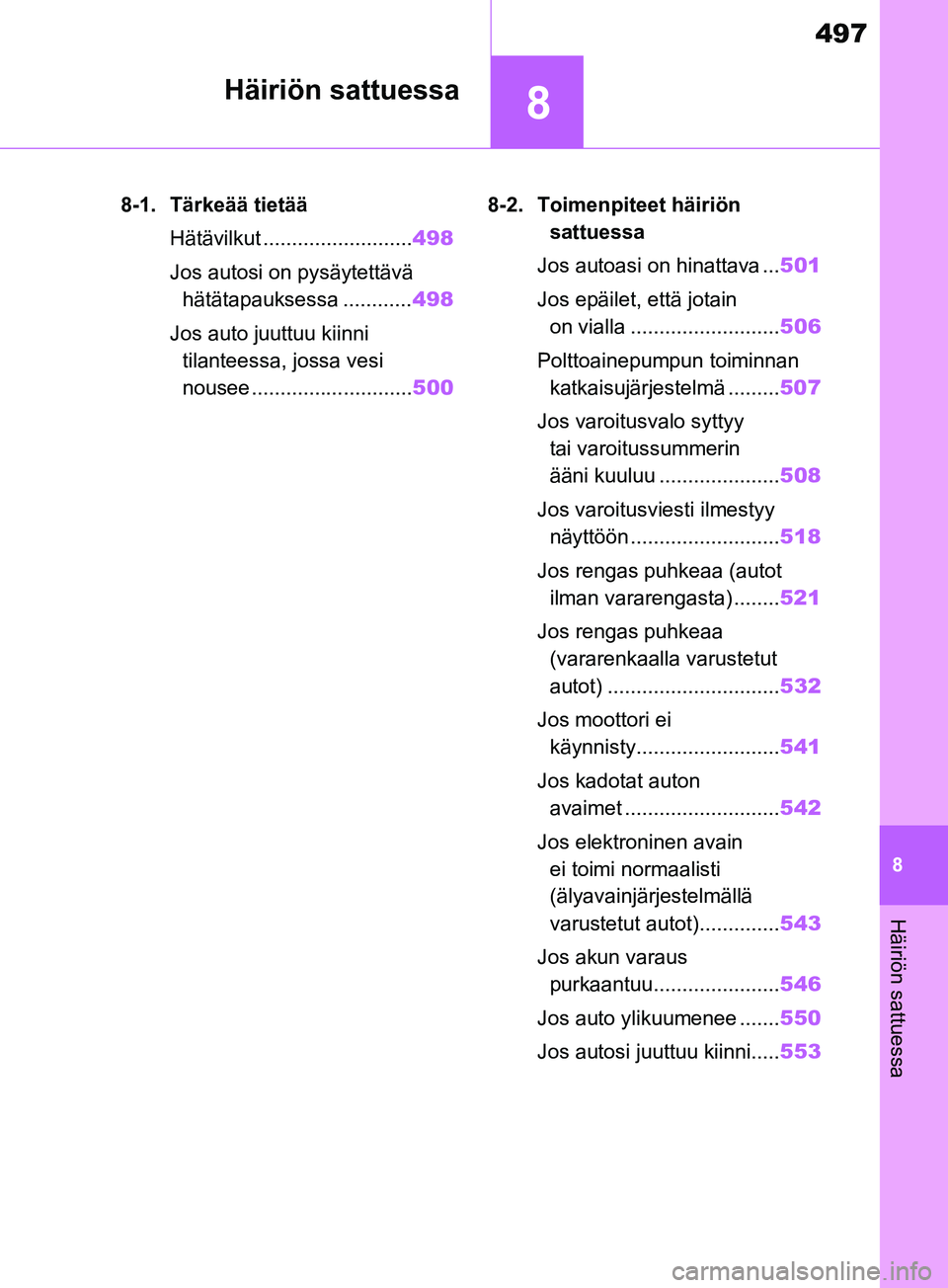

Page 497 of 616

8
497
8
Häiriön sattuessa
Häiriön sattuessa
8-1. Tärkeää tietääHätävilkut .......................... 498
Jos autosi on pysäytettävä hätätapauksessa ............ 498
Jos auto juuttuu kiinni tilanteessa, jossa vesi
nousee ............................ 5008-2. Toimenpiteet häiriön
sattuessa
Jos autoasi on hinattava ... 501
Jos epäilet, että jotain on vialla .......................... 506
Polttoainepumpun toiminnan katkaisujärjestelmä .........507
Jos varoitusvalo syttyy tai varoitussummerin
ääni kuuluu ..................... 508
Jos varoitusviesti ilmestyy näyttöön .......................... 518
Jos rengas puhkeaa (autot ilman vararengasta) ........521
Jos rengas puhkeaa (vararenkaalla varustetut
autot) .............................. 532
Jos moottori ei käynnisty......................... 541
Jos kadotat auton avaimet ........................... 542
Jos elektroninen avain ei toimi normaalisti
(älyavainjärjestelmällä
varustetut autot).............. 543
Jos akun varaus purkaantuu...................... 546
Jos auto ylikuumenee ....... 550
Jos autosi juuttuu kiinni..... 553
pM_RAV4_OM_OM42D20FI.book Page 497 Friday, November 6, 2020 4:11 PM

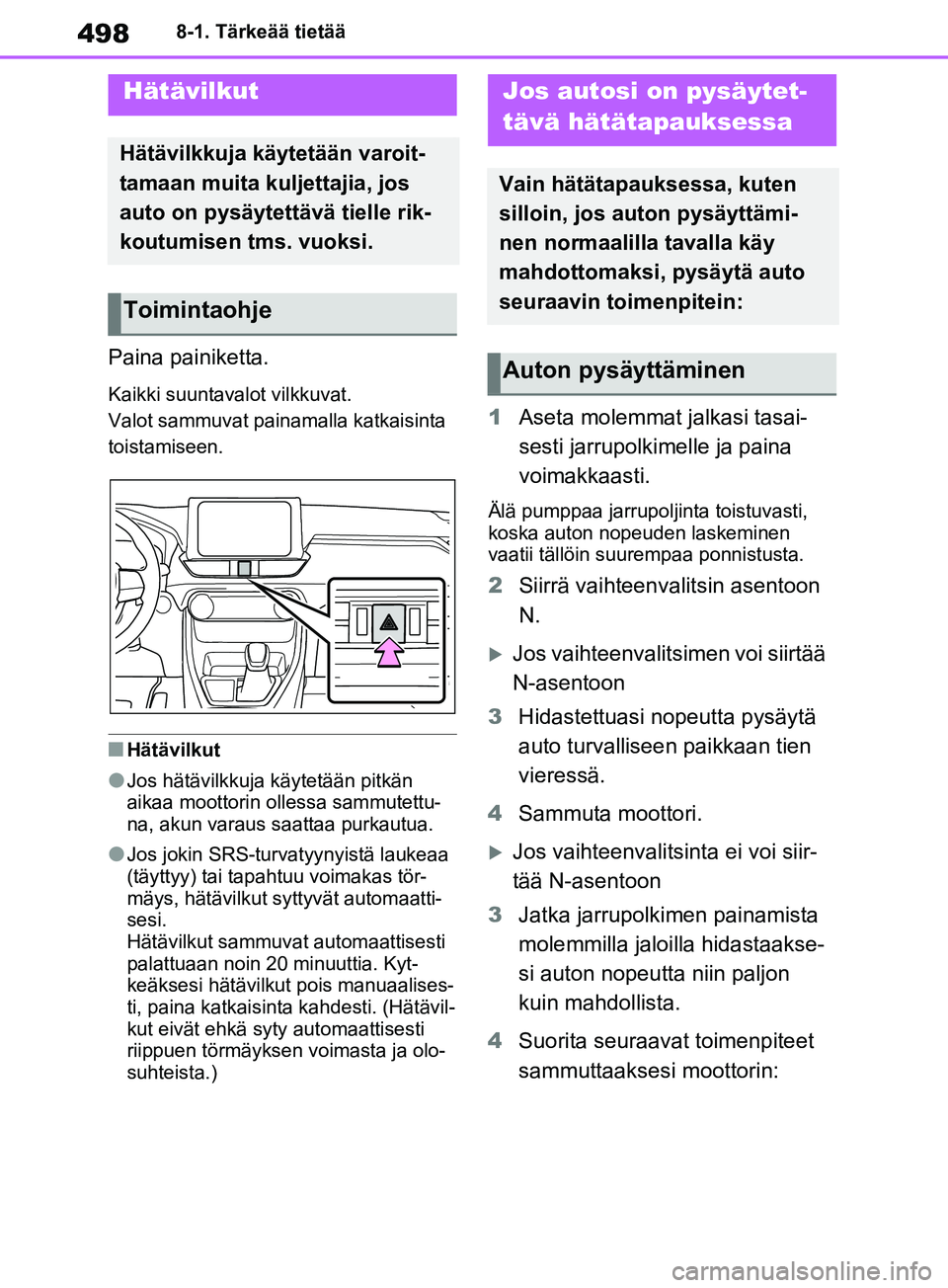

Page 498 of 616

4988-1. Tärkeää tietää
8-1.Tärkeää tietää
Paina painiketta.
Kaikki suuntavalot vilkkuvat.
Valot sammuvat painamalla katkaisinta
toistamiseen.
nHätävilkut
lJos hätävilkkuja käytetään pitkän
aikaa moottorin ollessa sammutettu-
na, akun varaus saattaa purkautua.
lJos jokin SRS-turvatyynyistä laukeaa
(täyttyy) tai tapahtuu voimakas tör-
mäys, hätävilkut syttyvät automaatti-
sesi.
Hätävilkut sammuvat automaattisesti
palattuaan noin 20 minuuttia. Kyt-
keäksesi hätävilkut pois manuaalises-
ti, paina katkaisinta kahdesti. (Hätävil-
kut eivät ehkä syty automaattisesti
riippuen törmäyksen voimasta ja olo-
suhteista.)
1 Aseta molemmat jalkasi tasai-
sesti jarrupolki melle ja paina
voimakkaasti.
Älä pumppaa jarrupoljinta toistuvasti,
koska auton nopeuden laskeminen
vaatii tällöin suurempaa ponnistusta.
2 Siirrä vaihteenvalitsin asentoon
N.
Jos vaihteenvalitsimen voi siirtää
N-asentoon
3 Hidastettuasi nopeutta pysäytä
auto turvalliseen paikkaan tien
vieressä.
4 Sammuta moottori.
Jos vaihteenvalitsinta ei voi siir-
tää N-asentoon
3 Jatka jarrupolkimen painamista
molemmilla jaloilla hidastaakse-
si auton nopeutta niin paljon
kuin mahdollista.
4 Suorita seuraavat toimenpiteet
sammuttaaksesi moottorin:
Hätävilkut
Hätävilkkuja käytetään varoit-
tamaan muita kuljettajia, jos
auto on pysäytettävä tielle rik-
koutumisen tms. vuoksi.
Toimintaohje
Jos autosi on pysäytet-
tävä hätätapauksessa
Vain hätätapauksessa, kuten
silloin, jos auton pysäyttämi-
nen normaalilla tavalla käy
mahdottomaksi, pysäytä auto
seuraavin toimenpitein:
Auton pysäyttäminen
pM_RAV4_OM_OM42D20FI.book Page 498 Friday, November 6, 2020 4:11 PM

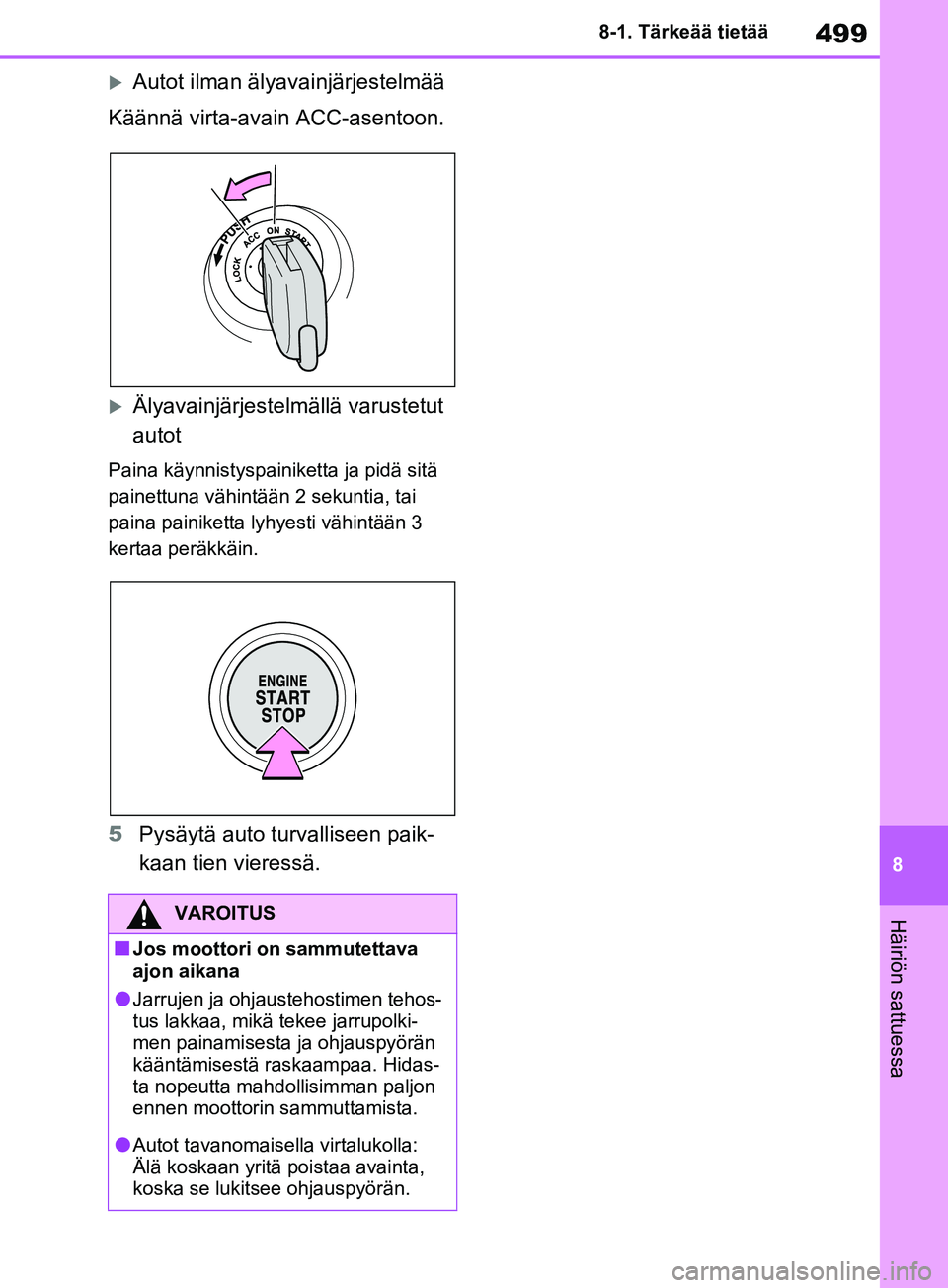

Page 499 of 616

499
8
8-1. Tärkeää tietää
Häiriön sattuessa
Autot ilman älyavainjärjestelmää
Käännä virta-avain ACC-asentoon.
Älyavainjärjestelm ällä varustetut
autot
Paina käynnistyspainiketta ja pidä sitä
painettuna vähintään 2 sekuntia, tai
paina painiketta lyhyesti vähintään 3
kertaa peräkkäin.
5 Pysäytä auto tu rvalliseen paik-
kaan tien vieressä.
VAROITUS
nJos moottori on sammutettava
ajon aikana
lJarrujen ja ohjaustehostimen tehos-
tus lakkaa, mikä tekee jarrupolki-
men painamisesta ja ohjauspyörän
kääntämisestä raskaampaa. Hidas-
ta nopeutta mahdollisimman paljon
ennen moottorin sammuttamista.
lAutot tavanomaisella virtalukolla:
Älä koskaan yritä poi staa avainta,
koska se lukitsee ohjauspyörän.
pM_RAV4_OM_OM42D20FI.book Page 499 Friday, November 6, 2020 4:11 PM

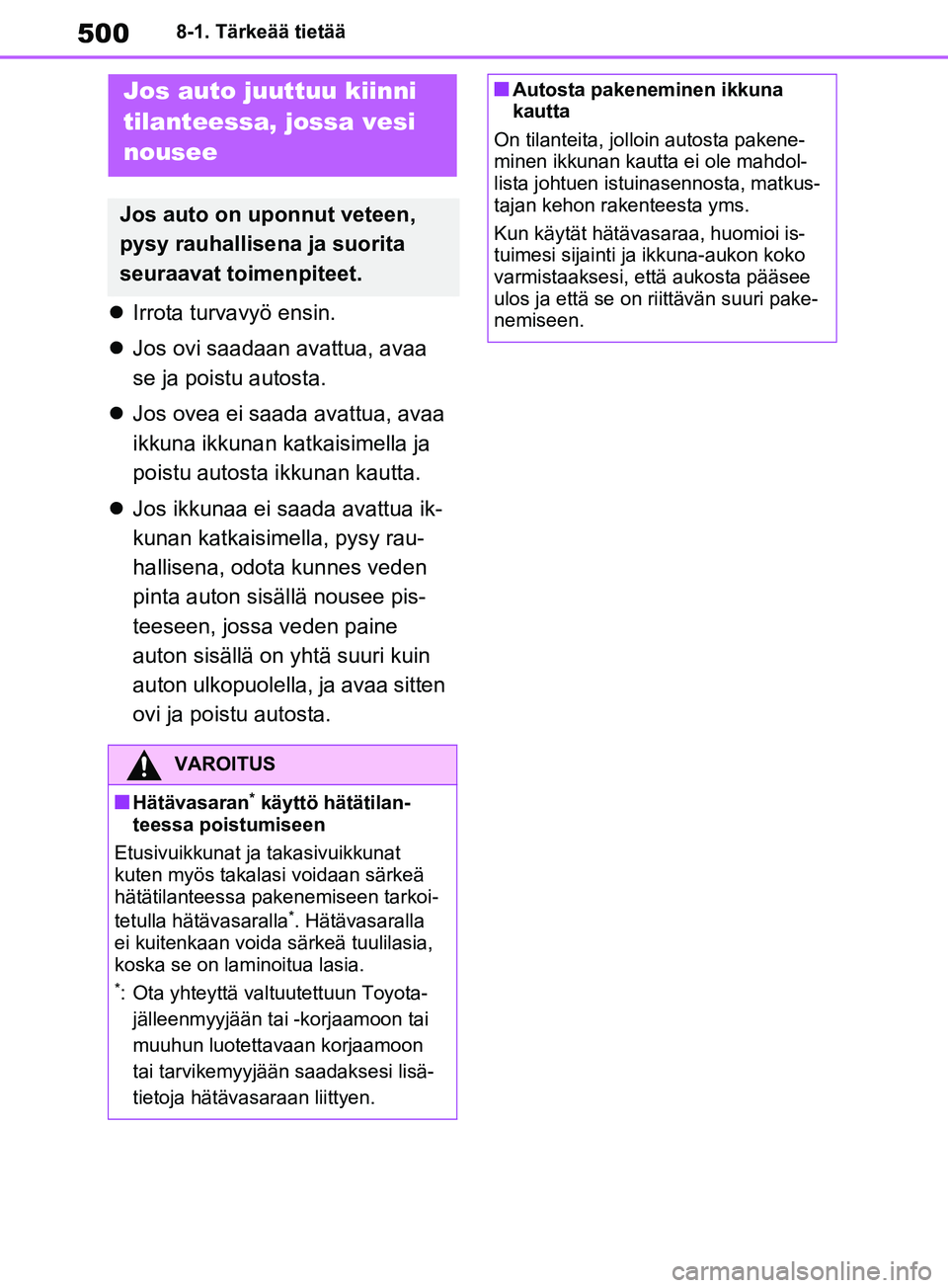

Page 500 of 616

5008-1. Tärkeää tietää
Irrota turvavyö ensin.
Jos ovi saadaan avattua, avaa
se ja poistu autosta.
Jos ovea ei saada avattua, avaa
ikkuna ikkunan katkaisimella ja
poistu autosta ikkunan kautta.
Jos ikkunaa ei saada avattua ik-
kunan katkaisimella, pysy rau-
hallisena, odota kunnes veden
pinta auton sisällä nousee pis-
teeseen, jossa veden paine
auton sisällä on yhtä suuri kuin
auton ulkopuolella, ja avaa sitten
ovi ja poistu autosta.
Jos auto juuttuu kiinni
tilanteessa, jossa vesi
nousee
Jos auto on uponnut veteen,
pysy rauhallisena ja suorita
seuraavat toimenpiteet.
VAROITUS
nHätävasaran* käyttö hätätilan-
teessa poistumiseen
Etusivuikkunat ja takasivuikkunat
kuten myös takalasi voidaan särkeä
hätätilanteessa pakenemiseen tarkoi-
tetulla hätävasaralla
*. Hätävasaralla
ei kuitenkaan voida särkeä tuulilasia,
koska se on laminoitua lasia.
*: Ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon
tai tarvikemyyjään saadaksesi lisä-
tietoja hätävasaraan liittyen.
nAutosta pakeneminen ikkuna
kautta
On tilanteita, jolloin autosta pakene-
minen ikkunan kautta ei ole mahdol-
lista johtuen istuinasennosta, matkus-
tajan kehon rakenteesta yms.
Kun käytät hätävasaraa, huomioi is-
tuimesi sijainti ja ikkuna-aukon koko
varmistaaksesi, että aukosta pääsee
ulos ja että se on riittävän suuri pake-
nemiseen.
pM_RAV4_OM_OM42D20FI.book Page 500 Friday, November 6, 2020 4:11 PM
