TOYOTA RAV4 2021 Betriebsanleitungen (in German)

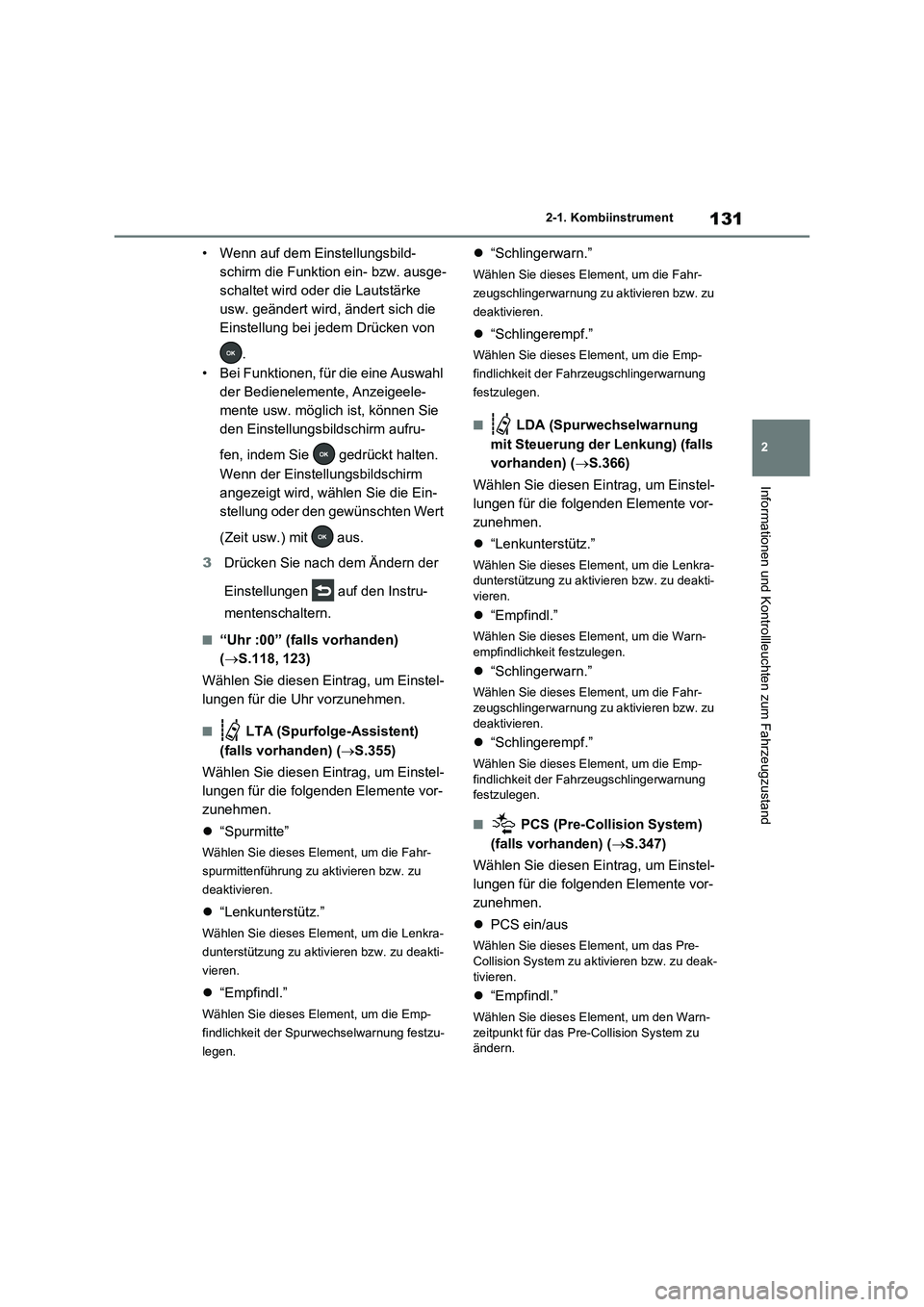

131
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
• Wenn auf dem Einstellungsbild-
schirm die Funktion ein- bzw. ausge-
schaltet wird oder die Lautstärke
usw. geändert wird, ändert sich die
Einstellung bei jedem Drücken von
.
• Bei Funktionen, für die eine Auswahl
der Bedienelemente, Anzeigeele-
mente usw. möglich ist, können Sie
den Einstellungsbildschirm aufru-
fen, indem Sie gedrückt halten.
Wenn der Einstellungsbildschirm
angezeigt wird, wählen Sie die Ein-
stellung oder den gewünschten Wert
(Zeit usw.) mit aus.
3Drücken Sie nach dem Ändern der
Einstellungen auf den Instru-
mentenschaltern.
■“Uhr :00” (falls vorhanden)
(S.118, 123)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die Uhr vorzunehmen.
■ LTA (Spurfolge-Assistent)
(falls vorhanden) (S.355)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
“Spurmitte”
Wählen Sie dieses Element, um die Fahr-
spurmittenführung zu aktivieren bzw. zu
deaktivieren.
“Lenkunterstütz.”
Wählen Sie dieses Element, um die Lenkra-
dunterstützung zu aktivieren bzw. zu deakti-
vieren.
“Empfindl.”
Wählen Sie dieses Element, um die Emp-
findlichkeit der Spurwechselwarnung festzu-
legen.
“Schlingerwarn.”
Wählen Sie dieses Element, um die Fahr-
zeugschlingerwarnung zu aktivieren bzw. zu
deaktivieren.
“Schlingerempf.”
Wählen Sie dieses Element, um die Emp-
findlichkeit der Fahrzeugschlingerwarnung
festzulegen.
■ LDA (Spurwechselwarnung
mit Steuerung der Lenkung) (falls
vorhanden) (S.366)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
“Lenkunterstütz.”
Wählen Sie dieses Element, um die Lenkra-
dunterstützung zu aktivieren bzw. zu deakti-
vieren.
“Empfindl.”
Wählen Sie dieses Element, um die Warn-
empfindlichkeit festzulegen.
“Schlingerwarn.”
Wählen Sie dieses Element, um die Fahr-
zeugschlingerwarnung zu aktivieren bzw. zu
deaktivieren.
“Schlingerempf.”
Wählen Sie dieses Element, um die Emp-
findlichkeit der Fahrzeugschlingerwarnung
festzulegen.
■ PCS (Pre-Collision System)
(falls vorhanden) (S.347)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
PCS ein/aus
Wählen Sie dieses Element, um das Pre-
Collision System zu aktivieren bzw. zu deak-
tivieren.
“Empfindl.”
Wählen Sie dieses Element, um den Warn-
zeitpunkt für das Pre-Collision System zu
ändern.

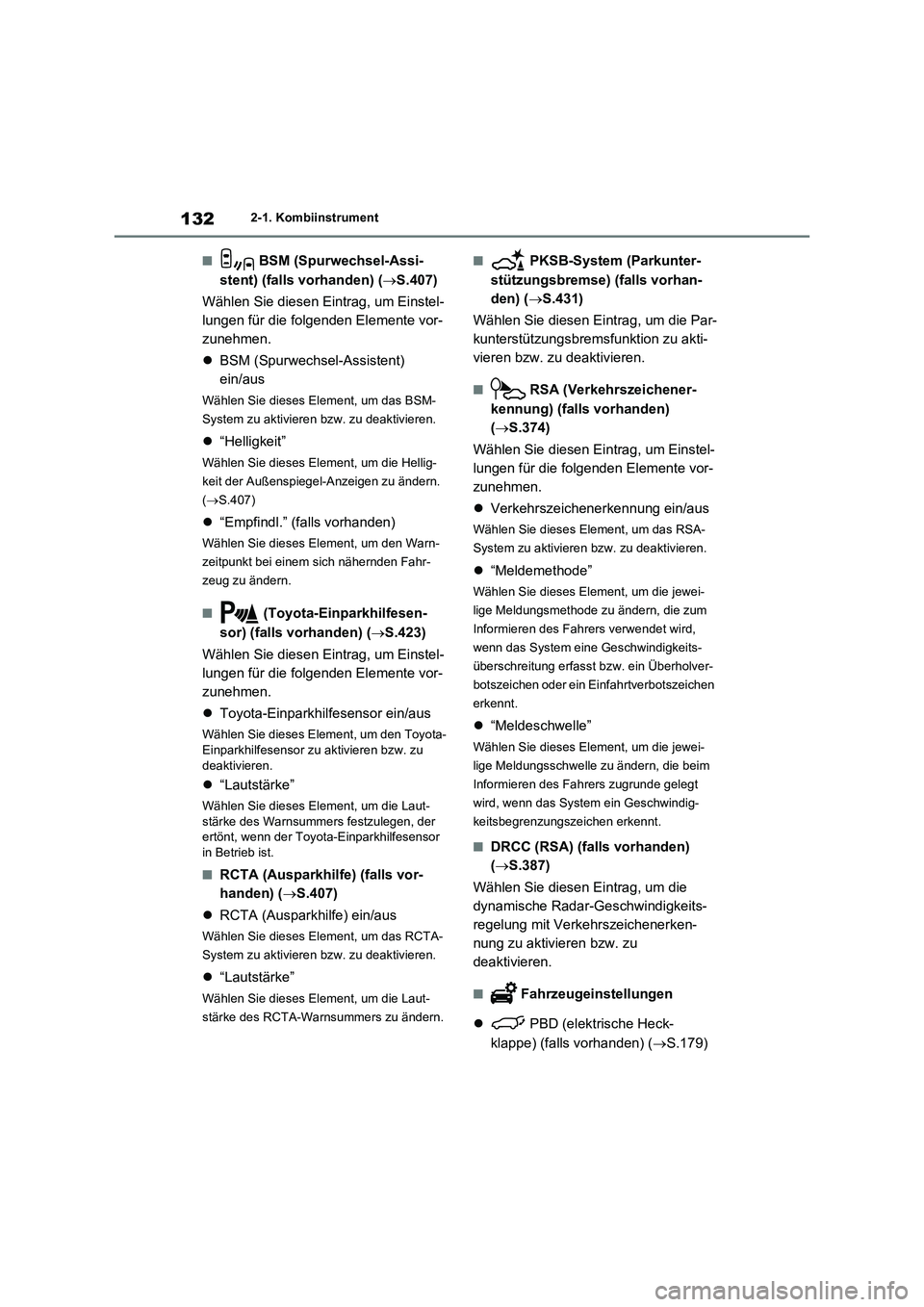

1322-1. Kombiinstrument
■ BSM (Spurwechsel-Assi-
stent) (falls vorhanden) (S.407)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
BSM (Spurwechsel-Assistent)
ein/aus
Wählen Sie dieses Element, um das BSM-
System zu aktivieren bzw. zu deaktivieren.
“Helligkeit”
Wählen Sie dieses Element, um die Hellig-
keit der Außenspiegel-Anzeigen zu ändern.
(S.407)
“Empfindl.” (falls vorhanden)
Wählen Sie dieses Element, um den Warn-
zeitpunkt bei einem sich nähernden Fahr-
zeug zu ändern.
■ (Toyota-Einparkhilfesen-
sor) (falls vorhanden) (S.423)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
Toyota-Einparkhilfesensor ein/aus
Wählen Sie dieses Element, um den Toyota-
Einparkhilfesensor zu aktivieren bzw. zu
deaktivieren.
“Lautstärke”
Wählen Sie dieses Element, um die Laut-
stärke des Warnsummers festzulegen, der
ertönt, wenn der Toyota-Einparkhilfesensor
in Betrieb ist.
■RCTA (Ausparkhilfe) (falls vor-
handen) (S.407)
RCTA (Ausparkhilfe) ein/aus
Wählen Sie dieses Element, um das RCTA-
System zu aktivieren bzw. zu deaktivieren.
“Lautstärke”
Wählen Sie dieses Element, um die Laut-
stärke des RCTA-Warnsummers zu ändern.
■ PKSB-System (Parkunter-
stützungsbremse) (falls vorhan-
den) (S.431)
Wählen Sie diesen Eintrag, um die Par-
kunterstützungsbremsfunktion zu akti-
vieren bzw. zu deaktivieren.
■ RSA (Verkehrszeichener-
kennung) (falls vorhanden)
(S.374)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
Verkehrszeichenerkennung ein/aus
Wählen Sie dieses Element, um das RSA-
System zu aktivieren bzw. zu deaktivieren.
“Meldemethode”
Wählen Sie dieses Element, um die jewei-
lige Meldungsmethode zu ändern, die zum
Informieren des Fahrers verwendet wird,
wenn das System eine Geschwindigkeits-
überschreitung erfasst bzw. ein Überholver-
botszeichen oder ein Einfahrtverbotszeichen
erkennt.
“Meldeschwelle”
Wählen Sie dieses Element, um die jewei-
lige Meldungsschwelle zu ändern, die beim
Informieren des Fahrers zugrunde gelegt
wird, wenn das System ein Geschwindig-
keitsbegrenzungszeichen erkennt.
■DRCC (RSA) (falls vorhanden)
(S.387)
Wählen Sie diesen Eintrag, um die
dynamische Radar-Geschwindigkeits-
regelung mit Verkehrszeichenerken-
nung zu aktivieren bzw. zu
deaktivieren.
■ Fahrzeugeinstellungen
 PBD (elektrische Heck-
klappe) (falls vorhanden) (S.179)

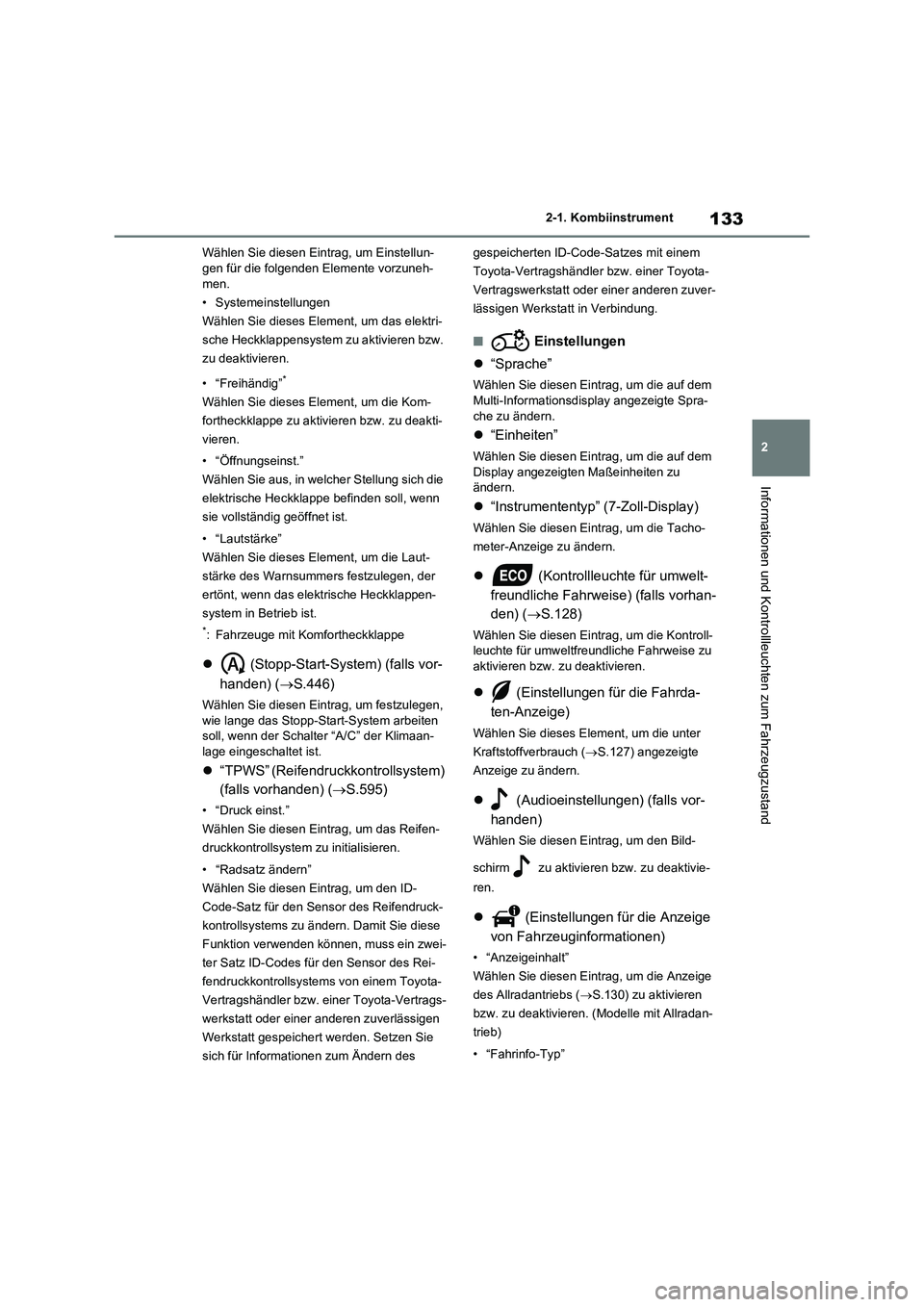

133
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Wählen Sie diesen Eintrag, um Einstellun-
gen für die folgenden Elemente vorzuneh-
men.
• Systemeinstellungen
Wählen Sie dieses Element, um das elektri-
sche Heckklappensystem zu aktivieren bzw.
zu deaktivieren.
• “Freihändig”
*
Wählen Sie dieses Element, um die Kom-
fortheckklappe zu aktivieren bzw. zu deakti-
vieren.
• “Öffnungseinst.”
Wählen Sie aus, in welcher Stellung sich die
elektrische Heckklappe befinden soll, wenn
sie vollständig geöffnet ist.
• “Lautstärke”
Wählen Sie dieses Element, um die Laut-
stärke des Warnsummers festzulegen, der
ertönt, wenn das elektrische Heckklappen-
system in Betrieb ist.
*: Fahrzeuge mit Komfortheckklappe
 (Stopp-Start-System) (falls vor-
handen) (S.446)
Wählen Sie diesen Eintrag, um festzulegen,
wie lange das Stopp-Start-System arbeiten
soll, wenn der Schalter “A/C” der Klimaan-
lage eingeschaltet ist.
“TPWS” (Reifendruckkontrollsystem)
(falls vorhanden) (S.595)
• “Druck einst.”
Wählen Sie diesen Eintrag, um das Reifen-
druckkontrollsystem zu initialisieren.
• “Radsatz ändern”
Wählen Sie diesen Eintrag, um den ID-
Code-Satz für den Sensor des Reifendruck-
kontrollsystems zu ändern. Damit Sie diese
Funktion verwenden können, muss ein zwei-
ter Satz ID-Codes für den Sensor des Rei-
fendruckkontrollsystems von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt gespeichert werden. Setzen Sie
sich für Informationen zum Ändern des gespeicherten ID-Code-Satzes mit einem
Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung.
■ Einstellungen
“Sprache”
Wählen Sie diesen Eintrag, um die auf dem
Multi-Informationsdisplay angezeigte Spra-
che zu ändern.
“Einheiten”
Wählen Sie diesen Eintrag, um die auf dem
Display angezeigten Maßeinheiten zu
ändern.
“Instrumententyp” (7-Zoll-Display)
Wählen Sie diesen Eintrag, um die Tacho-
meter-Anzeige zu ändern.
 (Kontrollleuchte für umwelt-
freundliche Fahrweise) (falls vorhan-
den) (S.128)
Wählen Sie diesen Eintrag, um die Kontroll-
leuchte für umweltfreundliche Fahrweise zu
aktivieren bzw. zu deaktivieren.
 (Einstellungen für die Fahrda-
ten-Anzeige)
Wählen Sie dieses Element, um die unter
Kraftstoffverbrauch (S.127) angezeigte
Anzeige zu ändern.
 (Audioeinstellungen) (falls vor-
handen)
Wählen Sie diesen Eintrag, um den Bild-
schirm zu aktivieren bzw. zu deaktivie-
ren.
 (Einstellungen für die Anzeige
von Fahrzeuginformationen)
• “Anzeigeinhalt”
Wählen Sie diesen Eintrag, um die Anzeige
des Allradantriebs (S.130) zu aktivieren
bzw. zu deaktivieren. (Modelle mit Allradan-
trieb)
• “Fahrinfo-Typ”

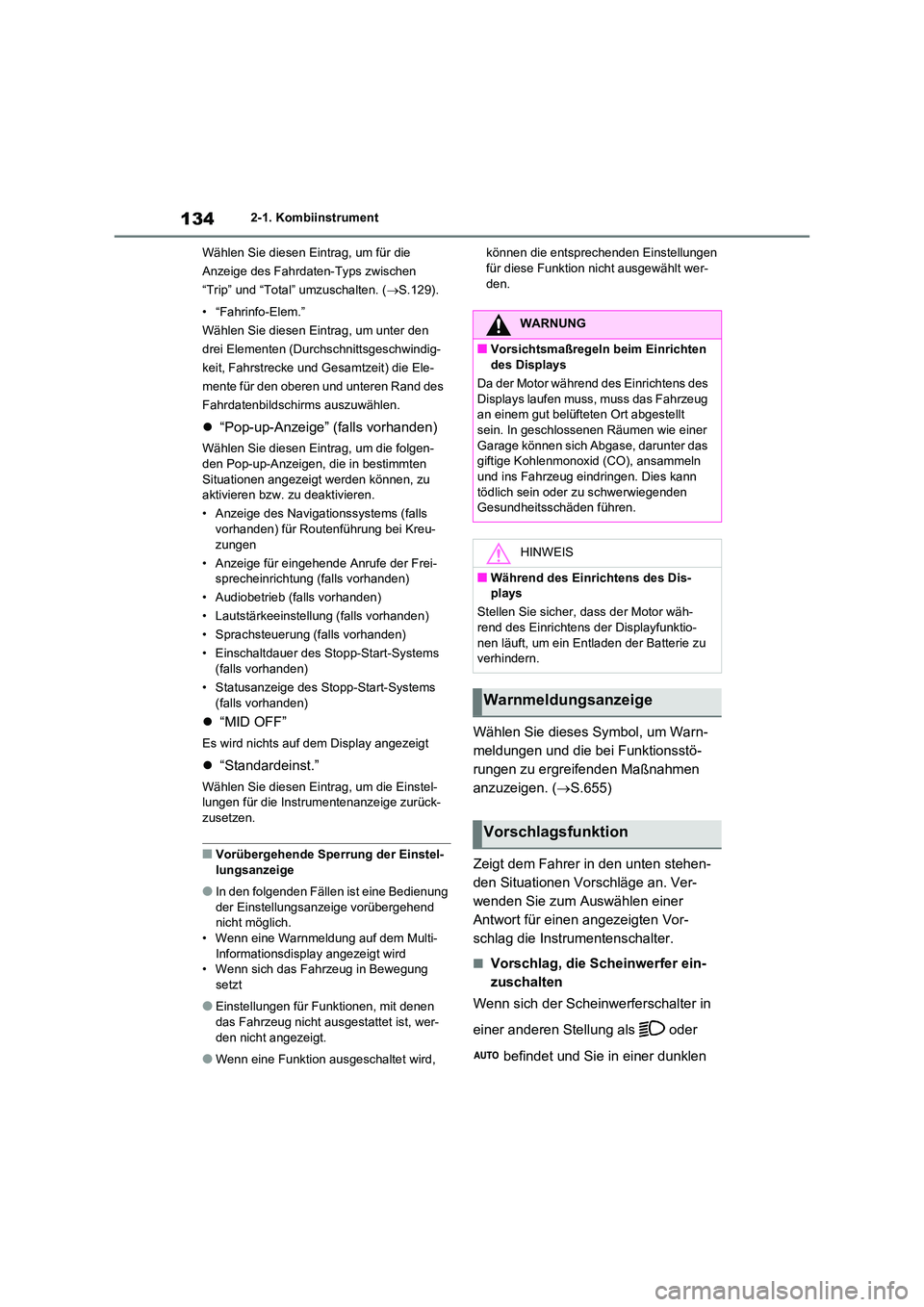

1342-1. Kombiinstrument
Wählen Sie diesen Eintrag, um für die
Anzeige des Fahrdaten-Typs zwischen
“Trip” und “Total” umzuschalten. ( S.129).
• “Fahrinfo-Elem.”
Wählen Sie diesen Eintrag, um unter den
drei Elementen (Durchschnittsgeschwindig-
keit, Fahrstrecke und Gesamtzeit) die Ele-
mente für den oberen und unteren Rand des
Fahrdatenbildschirms auszuwählen.
 “Pop-up-Anzeige” (falls vorhanden)
Wählen Sie diesen Eintrag, um die folgen-
den Pop-up-Anzeigen, die in bestimmten Situationen angezeigt werden können, zu
aktivieren bzw. zu deaktivieren.
• Anzeige des Navigat ionssystems (falls
vorhanden) für Routenführung bei Kreu- zungen
• Anzeige für eingehende Anrufe der Frei-
sprecheinrichtung (falls vorhanden)
• Audiobetrieb (falls vorhanden)
• Lautstärkeeinstellung (falls vorhanden)
• Sprachsteuerung (falls vorhanden)
• Einschaltdauer des Stopp-Start-Systems
(falls vorhanden)
• Statusanzeige des Stopp-Start-Systems (falls vorhanden)
 “MID OFF”
Es wird nichts auf dem Display angezeigt
“Standardeinst.”
Wählen Sie diesen Eintrag, um die Einstel-
lungen für die Instrumentenanzeige zurück-
zusetzen.
■Vorübergehende Sperrung der Einstel-
lungsanzeige
●In den folgenden Fällen ist eine Bedienung
der Einstellungsanzeige vorübergehend
nicht möglich. • Wenn eine Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird
• Wenn sich das Fahrzeug in Bewegung setzt
●Einstellungen für Funktionen, mit denen das Fahrzeug nicht ausgestattet ist, wer-
den nicht angezeigt.
●Wenn eine Funktion ausgeschaltet wird,
können die entsprechenden Einstellungen für diese Funktion nicht ausgewählt wer-
den.
Wählen Sie dieses Symbol, um Warn-
meldungen und die bei Funktionsstö-
rungen zu ergreifenden Maßnahmen
anzuzeigen. ( S.655)
Zeigt dem Fahrer in den unten stehen-
den Situationen Vorschläge an. Ver-
wenden Sie zum Auswählen einer
Antwort für einen angezeigten Vor-
schlag die Instrumentenschalter.
■Vorschlag, die Scheinwerfer ein-
zuschalten
Wenn sich der Scheinwerferschalter in
einer anderen Stellung als oder
befindet und Sie in einer dunklen
WARNUNG
■Vorsichtsmaßregeln beim Einrichten
des Displays
Da der Motor während des Einrichtens des Displays laufen muss, muss das Fahrzeug
an einem gut belüfteten Ort abgestellt
sein. In geschlossenen Räumen wie einer Garage können sich Abgase, darunter das
giftige Kohlenmonoxid (CO), ansammeln
und ins Fahrzeug eindringen. Dies kann tödlich sein oder zu schwerwiegenden
Gesundheitsschäden führen.
HINWEIS
■Während des Einrichtens des Dis-
plays
Stellen Sie sicher, dass der Motor wäh- rend des Einrichtens der Displayfunktio-
nen läuft, um ein Entladen der Batterie zu
verhindern.
Warnmeldungsanzeige
Vorschlagsfunktion

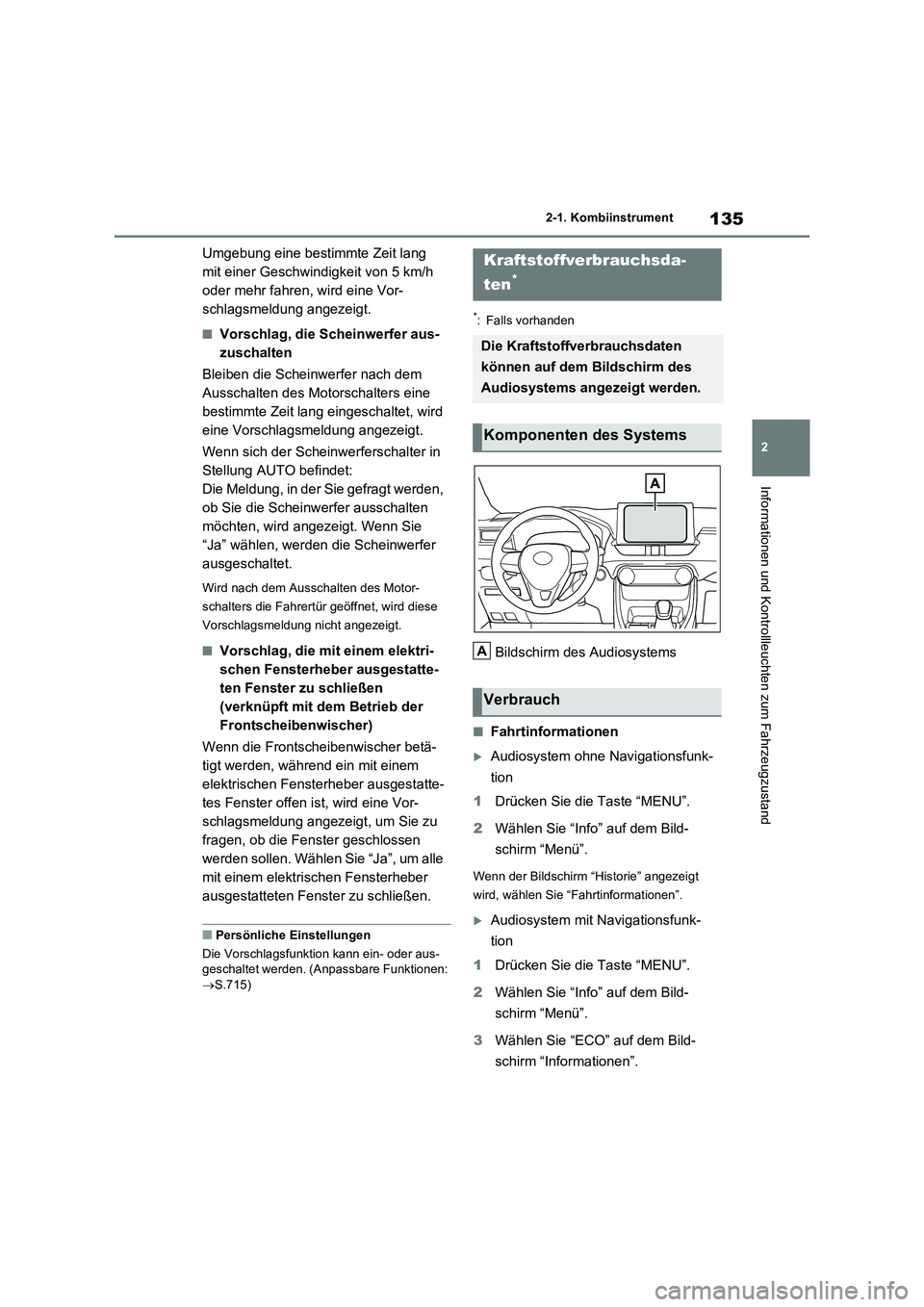

135
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Umgebung eine bestimmte Zeit lang
mit einer Geschwindigkeit von 5 km/h
oder mehr fahren, wird eine Vor-
schlagsmeldung angezeigt.
■Vorschlag, die Scheinwerfer aus-
zuschalten
Bleiben die Scheinwerfer nach dem
Ausschalten des Motorschalters eine
bestimmte Zeit lang eingeschaltet, wird
eine Vorschlagsmeldung angezeigt.
Wenn sich der Scheinwerferschalter in
Stellung AUTO befindet:
Die Meldung, in der Sie gefragt werden,
ob Sie die Scheinwerfer ausschalten
möchten, wird angezeigt. Wenn Sie
“Ja” wählen, werden die Scheinwerfer
ausgeschaltet.
Wird nach dem Ausschalten des Motor-
schalters die Fahrertür geöffnet, wird diese
Vorschlagsmeldung nicht angezeigt.
■Vorschlag, die mit einem elektri-
schen Fensterheber ausgestatte-
ten Fenster zu schließen
(verknüpft mit dem Betrieb der
Frontscheibenwischer)
Wenn die Frontscheibenwischer betä-
tigt werden, während ein mit einem
elektrischen Fensterheber ausgestatte-
tes Fenster offen ist, wird eine Vor-
schlagsmeldung angezeigt, um Sie zu
fragen, ob die Fenster geschlossen
werden sollen. Wählen Sie “Ja”, um alle
mit einem elektrischen Fensterheber
ausgestatteten Fenster zu schließen.
■Persönliche Einstellungen
Die Vorschlagsfunktion kann ein- oder aus-
geschaltet werden. (Anpassbare Funktionen:
S.715)
*: Falls vorhanden
Bildschirm des Audiosystems
■Fahrtinformationen
Audiosystem ohne Navigationsfunk-
tion
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn der Bildschirm “Historie” angezeigt
wird, wählen Sie “Fahrtinformationen”.
Audiosystem mit Navigationsfunk-
tion
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3Wählen Sie “ECO” auf dem Bild-
schirm “Informationen”.
Kraftstoffverbrauchsda-
ten
*
Die Kraftstoffverbrauchsdaten
können auf dem Bildschirm des
Audiosystems angezeigt werden.
Komponenten des Systems
Verbrauch
A

1362-1. Kombiinstrument

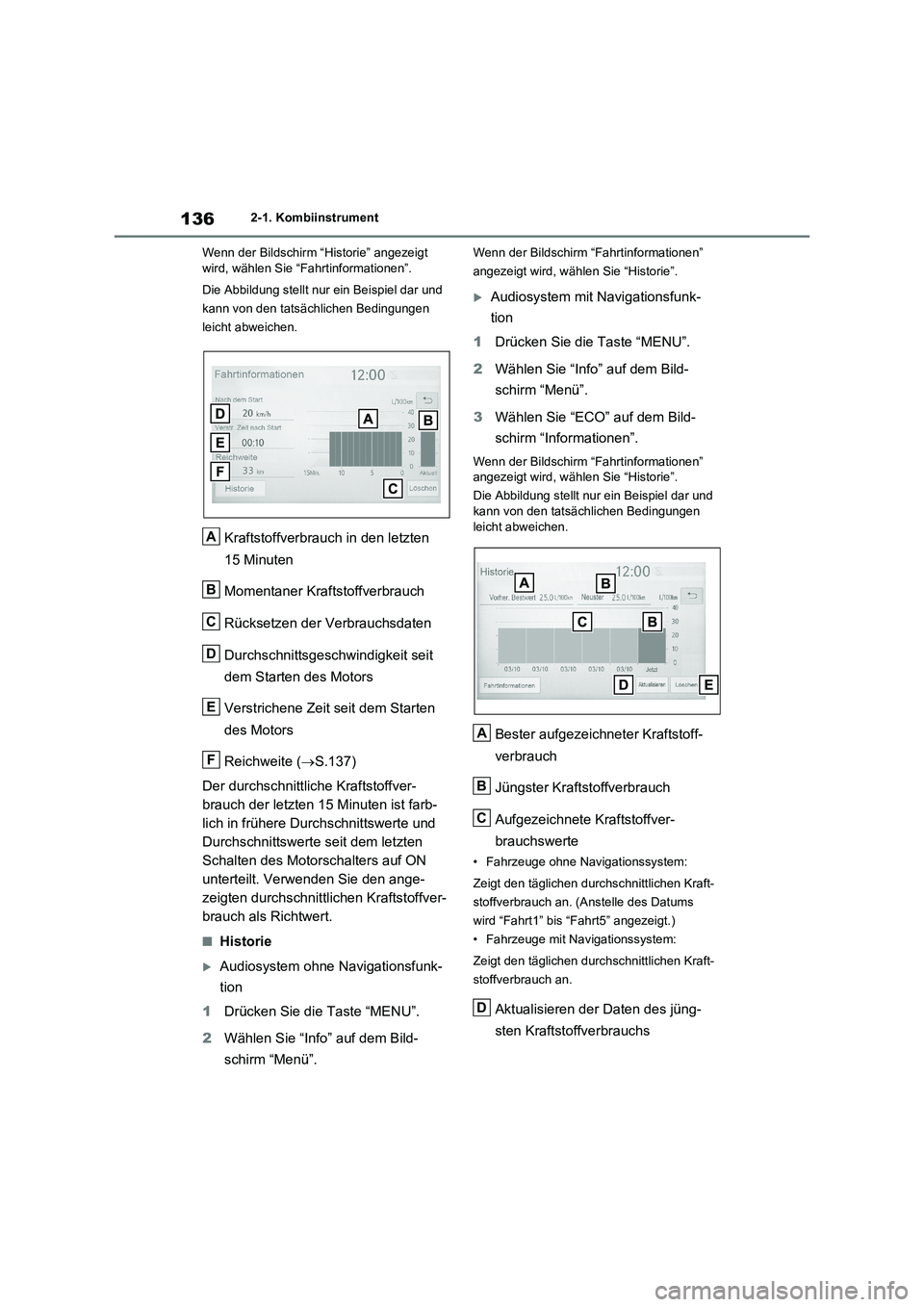

Wenn der Bildschirm “Historie” angezeigt
wird, wählen Sie “Fahrtinformationen”.
Die Abbildung stellt nur ein Beispiel dar und
kann von den tatsächlichen Bedingungen
leicht abweichen.
Kraftstoffverbrauch in den letzten
15 Minuten
Momentaner Kraftstoffverbrauch
Rücksetzen der Verbrauchsdaten
Durchschnittsgeschwindigkeit seit
dem Starten des Motors
Verstrichene Zeit seit dem Starten
des Motors
Reichweite (S.137)
Der durchschnittliche Kraftstoffver-
brauch der letzten 15 Minuten ist farb-
lich in frühere Durchschnittswerte und
Durchschnittswerte seit dem letzten
Schalten des Motorschalters auf ON
unterteilt. Verwenden Sie den ange-
zeigten durchschnittlichen Kraftstoffver-
brauch als Richtwert.
■Historie
Audiosystem ohne Navigationsfunk-
tion
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn der Bildschirm “Fahrtinformationen”
angezeigt wird, wählen Sie “Historie”.
Audiosystem mit Navigationsfunk-
tion
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
3Wählen Sie “ECO” auf dem Bild-
schirm “Informationen”.
Wenn der Bildschirm “Fahrtinformationen”
angezeigt wird, wählen Sie “Historie”.
Die Abbildung stellt nur ein Beispiel dar und
kann von den tatsächlichen Bedingungen
leicht abweichen.
Bester aufgezeichneter Kraftstoff-
verbrauch
Jüngster Kraftstoffverbrauch
Aufgezeichnete Kraftstoffver-
brauchswerte
• Fahrzeuge ohne Navigationssystem:
Zeigt den täglichen durchschnittlichen Kraft-
stoffverbrauch an. (Anstelle des Datums
wird “Fahrt1” bis “Fahrt5” angezeigt.)
• Fahrzeuge mit Navigationssystem:
Zeigt den täglichen durchschnittlichen Kraft-
stoffverbrauch an.
Aktualisieren der Daten des jüng-
sten Kraftstoffverbrauchs
A
B
C
D
E
F
A
B
C
D

137
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

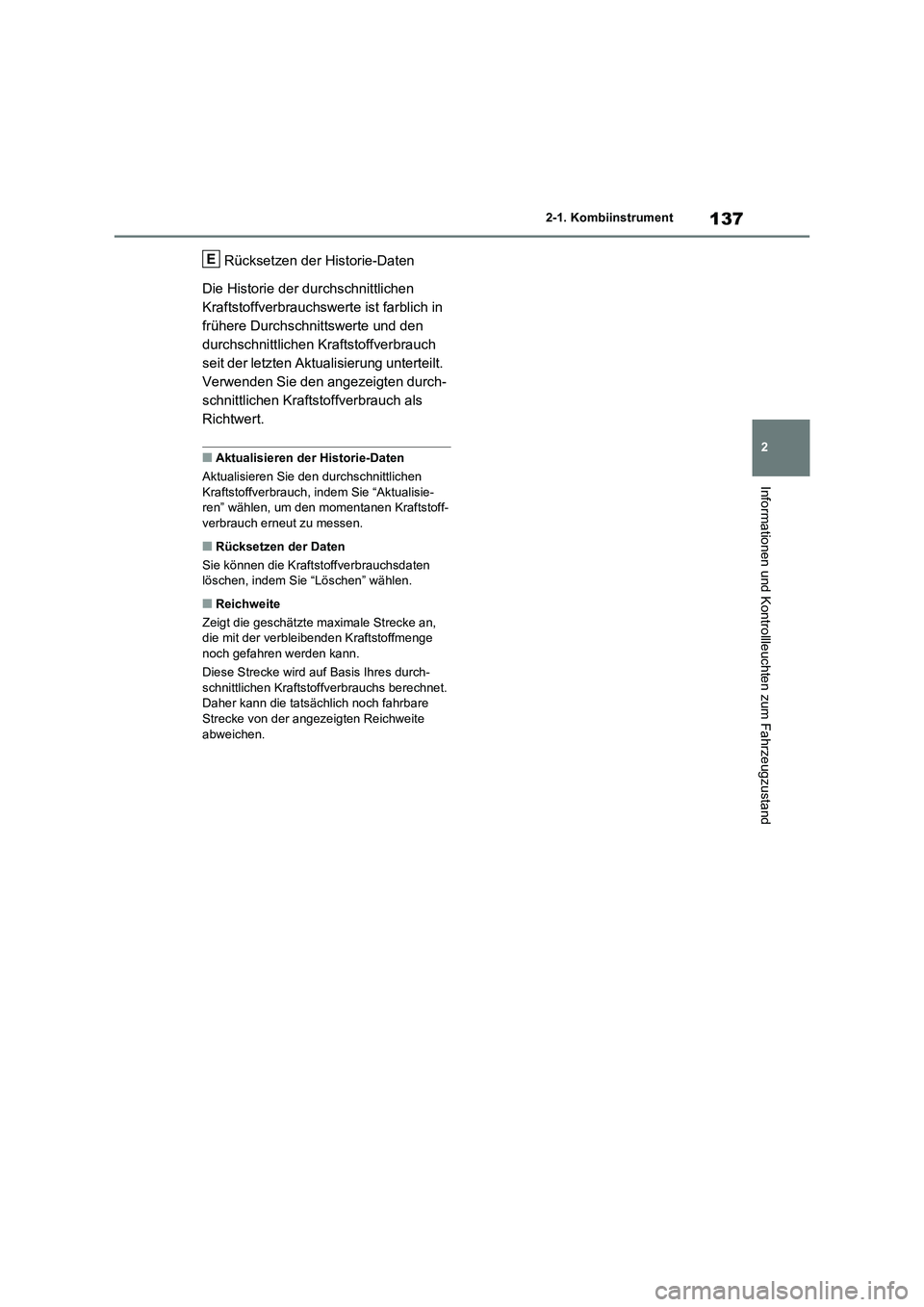

Rücksetzen der Historie-Daten
Die Historie der durchschnittlichen
Kraftstoffverbrauchswerte ist farblich in
frühere Durchschnittswerte und den
durchschnittlichen Kraftstoffverbrauch
seit der letzten Aktualisierung unterteilt.
Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als
Richtwert.
■Aktualisieren der Historie-Daten
Aktualisieren Sie den durchschnittlichen
Kraftstoffverbrauch, indem Sie “Aktualisie-
ren” wählen, um den momentanen Kraftstoff-
verbrauch erneut zu messen.
■Rücksetzen der Daten
Sie können die Kraftstoffverbrauchsdaten
löschen, indem Sie “Löschen” wählen.
■Reichweite
Zeigt die geschätzte maximale Strecke an,
die mit der verbleibenden Kraftstoffmenge
noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durch-
schnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare
Strecke von der angezeigten Reichweite
abweichen.
E

1382-1. Kombiinstrument

3
139
3

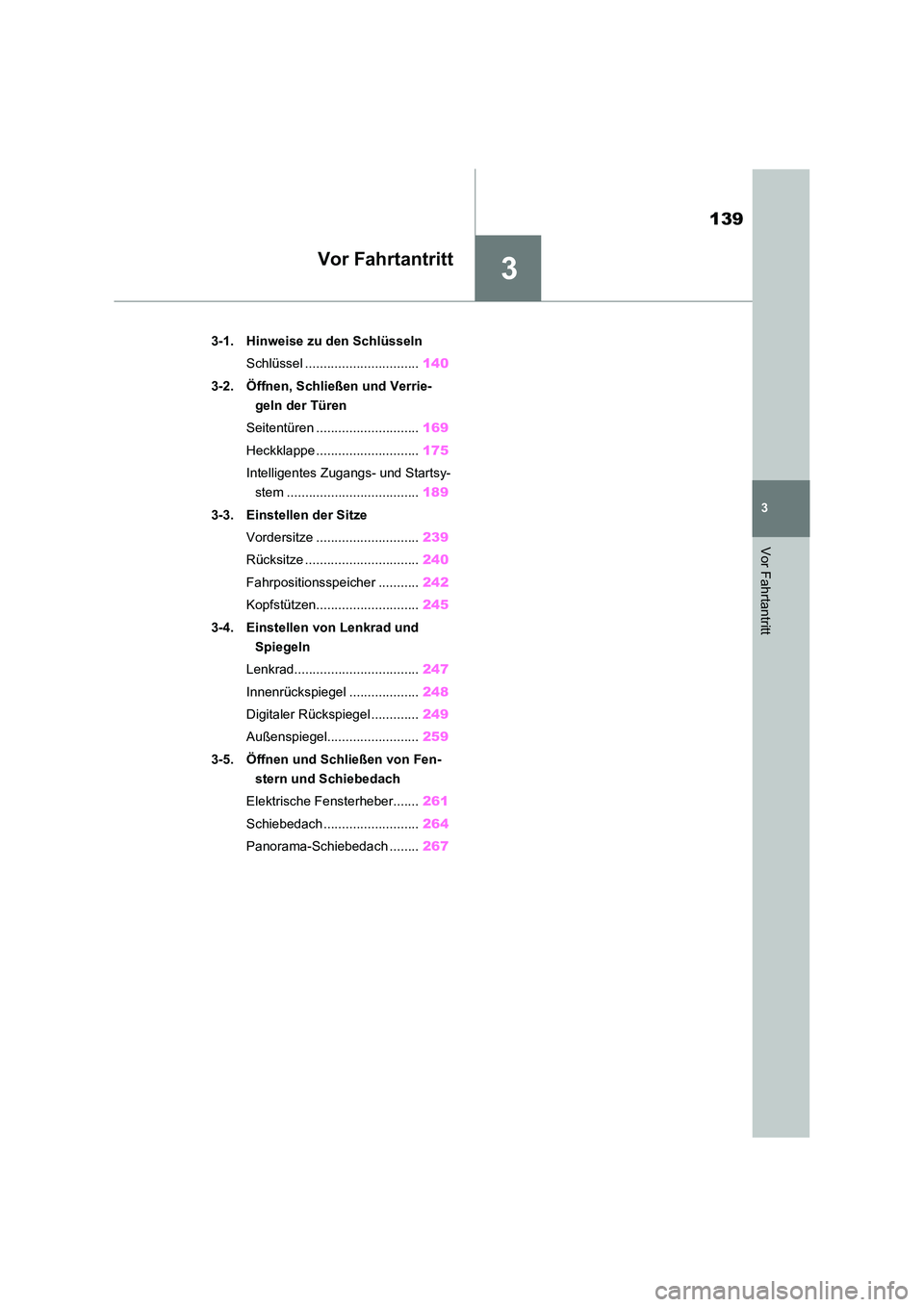

Vor Fahrtantritt
Vor Fahrtantritt
3-1. Hinweise zu den Schlüsseln
Schlüssel ............................... 140
3-2. Öffnen, Schließen und Verrie-
geln der Türen
Seitentüren ............................ 169
Heckklappe ............................ 175
Intelligentes Zugangs- und Startsy-
stem .................................... 189
3-3. Einstellen der Sitze
Vordersitze ............................ 239
Rücksitze ............................... 240
Fahrpositionsspeicher ........... 242
Kopfstützen............................ 245
3-4. Einstellen von Lenkrad und
Spiegeln
Lenkrad.................................. 247
Innenrückspiegel .. .................248
Digitaler Rückspiegel ............. 249
Außenspiegel......................... 259
3-5. Öffnen und Schließen von Fen-
stern und Schiebedach
Elektrische Fensterheber....... 261
Schiebedach .......................... 264
Panorama-Schiebedach ........ 267

1403-1. Hinweise zu den Schlüsseln

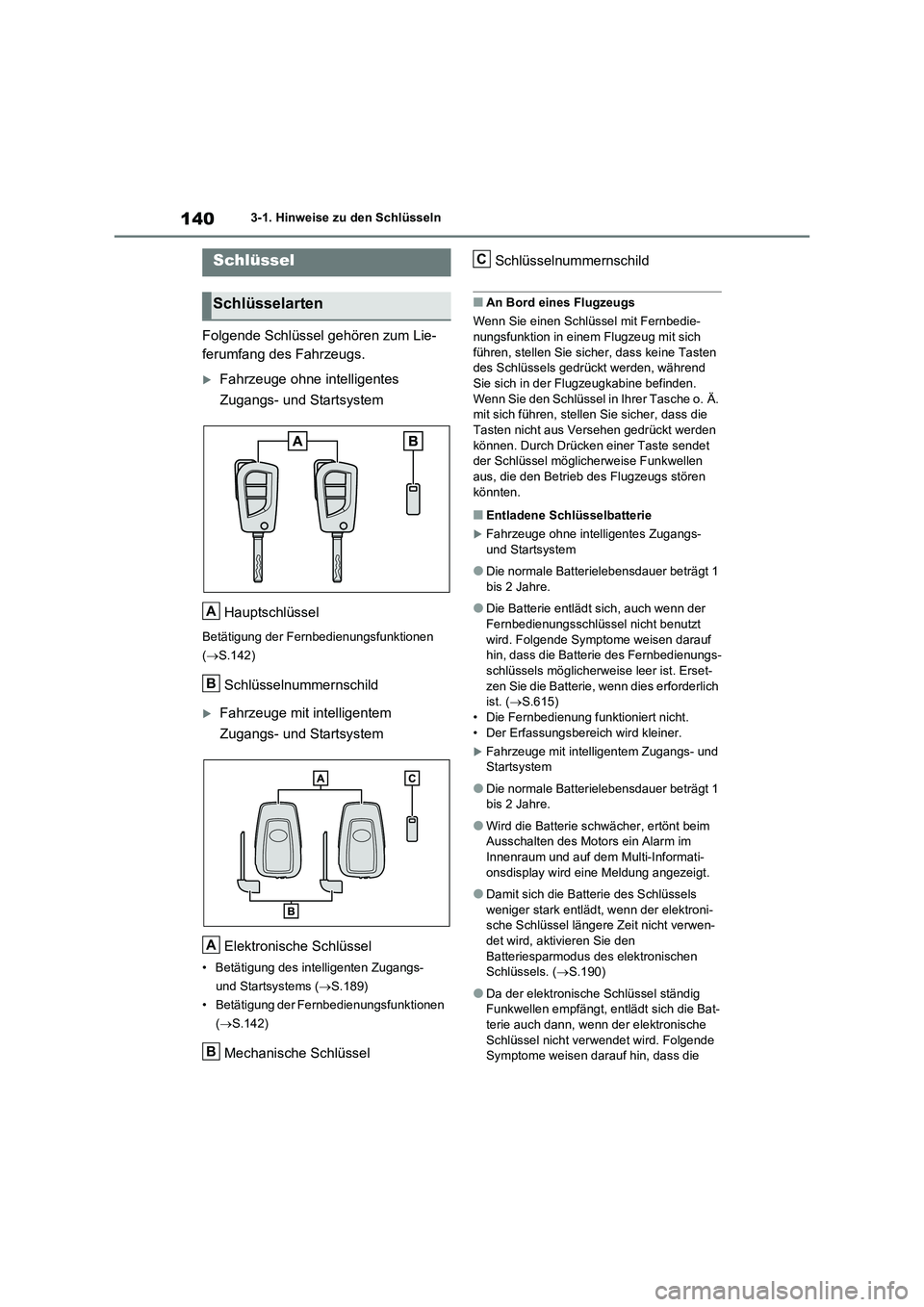

3-1.Hinweise zu den Schlüsseln
Folgende Schlüssel gehören zum Lie-
ferumfang des Fahrzeugs.
Fahrzeuge ohne intelligentes
Zugangs- und Startsystem
Hauptschlüssel
Betätigung der Fernbedienungsfunktionen
(S.142)
Schlüsselnummernschild
Fahrzeuge mit intelligentem
Zugangs- und Startsystem
Elektronische Schlüssel
• Betätigung des intelligenten Zugangs-
und Startsystems (S.189)
• Betätigung der Fernbedienungsfunktionen
(S.142)
Mechanische SchlüsselSchlüsselnummernschild
■An Bord eines Flugzeugs
Wenn Sie einen Schlüssel mit Fernbedie-
nungsfunktion in einem Flugzeug mit sich
führen, stellen Sie sicher, dass keine Tasten
des Schlüssels gedrückt werden, während
Sie sich in der Flugzeugkabine befinden.
Wenn Sie den Schlüssel in Ihrer Tasche o. Ä.
mit sich führen, stellen Sie sicher, dass die
Tasten nicht aus Versehen gedrückt werden
können. Durch Drücken einer Taste sendet
der Schlüssel möglicherweise Funkwellen
aus, die den Betrieb des Flugzeugs stören
könnten.
■Entladene Schlüsselbatterie
Fahrzeuge ohne intelligentes Zugangs-
und Startsystem
●Die normale Batterielebensdauer beträgt 1
bis 2 Jahre.
●Die Batterie entlädt sich, auch wenn der
Fernbedienungsschlüssel nicht benutzt
wird. Folgende Symptome weisen darauf
hin, dass die Batterie des Fernbedienungs-
schlüssels möglicherweise leer ist. Erset-
zen Sie die Batterie, wenn dies erforderlich
ist. (S.615)
• Die Fernbedienung funktioniert nicht.
• Der Erfassungsbereich wird kleiner.
Fahrzeuge mit intelligentem Zugangs- und
Startsystem
●Die normale Batterielebensdauer beträgt 1
bis 2 Jahre.
●Wird die Batterie schwächer, ertönt beim
Ausschalten des Motors ein Alarm im
Innenraum und auf dem Multi-Informati-
onsdisplay wird eine Meldung angezeigt.
●Damit sich die Batterie des Schlüssels
weniger stark entlädt, wenn der elektroni-
sche Schlüssel längere Zeit nicht verwen-
det wird, aktivieren Sie den
Batteriesparmodus des elektronischen
Schlüssels. (S.190)
●Da der elektronische Schlüssel ständig
Funkwellen empfängt, entlädt sich die Bat-
terie auch dann, wenn der elektronische
Schlüssel nicht verwendet wird. Folgende
Symptome weisen darauf hin, dass die
Schlüssel
Schlüsselarten
A
B
A
B
C
