TOYOTA RAV4 2021 Instructieboekje (in Dutch)

1001-4. Antidiefstalsysteem
*: Indien aanwezig
■Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Met de instapfunctie (indien aanwezig):
Raak het sensorgedeelte van de bui-
tenportiergreep voor binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
■Uitschakelen
Bij gebruik van de instapfunctie (indien
aanwezig): Houd de buitenportiergreep
voor vast.
Bij gebruik van de afstandsbediening:
Druk op .Supervergrendeling*
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen
van de portieren zowel van bui-
tenaf als van binnenuit onmogelijk
te maken.
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de zijruiten voor.
Inschakelen/uitschakelen van
de supervergrendeling
WAARSCHUWING
■Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in als
er zich nog personen in de auto bevinden,
omdat de portieren dan niet van binnenuit
kunnen worden geopend.
pM_RAV4_OM_OM42D20E_(EE).book Page 100 Friday, August 7, 2020 1:15 PM

101
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
*: Indien aanwezig
■Zaken die gecontroleerd moeten
worden alvorens de auto te ver-
grendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
 Er is niemand in de auto. 
De zijruiten en het schuifdak (indien
aanwezig) of het panoramadak
(indien aanwezig) zijn gesloten voor-
dat het alarm wordt ingeschakeld.
 Er zijn geen waardevolle spullen of
persoonlijke zaken in de auto achter-
gebleven.
■Inschakelen
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig)
of de afstandsbediening. Na 30 secon-
den wordt het systeem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het con-
trolelampje niet meer constant brandt maar
knippert.
■Uitschakelen of uitzetten
Deactiveer of schakel het alarm uit vol-
gens een van de onderstaande manie-
ren:
 Ontgrendel de portieren met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
 Start de motor. (H et alarm wordt na
enkele seconden gedeactiveerd of
uitgeschakeld.)
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrij
alarmsysteem.
Alarm*
Met licht en geluid worden alarm-
signalen gegeven wanneer er een
inbraakpoging wordt gedetec-
teerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm
onder de volgende omstandighe-
den geactiveerd:
 Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instap-
functie (indien aanwezig) of de
afstandsbediening. (De portieren
zullen automatisch opnieuw wor-
den vergrendeld.)
 De motorkap wordt geopend.
 De inbraaksensor (indien aanwe-
zig) signaleert een beweging in de
auto. (Voorbeeld: een indringer
breekt een ruit en dringt de auto
binnen.)
 De hellingsensor (indien aanwe-
zig) signaleert een verandering in
de hoek van de auto ten opzichte
van het wegdek.
Inschakelen/uitschakelen/uit-
zetten van het alarmsysteem
pM_RAV4_OM_OM42D20E_(EE).book Page 101 Friday, August 7, 2020 1:15 PM

1021-4. Antidiefstalsysteem
■Activeren van het alarm
Het alarm kan in de volgende situaties geac-
tiveerd worden:
(Door het stopzetten van het alarm wordt het
systeem gedeactiveerd.)
●De portieren worden met de sleutel ont-
grendeld.
●Een persoon in de auto opent een portier,
de achterklep of de motorkap of ontgren-
delt de auto met de vergrendelknop aan de
binnenzijde.
●De accu wordt opgeladen of vervangen
terwijl de auto is vergrendeld. ( →Blz. 657)
■Door alarmsysteem bediende portier-
vergrendeling
In de volgende gevallen worden, afhankelijk
van de situatie, de portieren automatisch ver-
grendeld om potentiële indringers buiten de
auto te houden:
●Wanneer een in de auto achtergebleven
persoon het portier ontgrendelt en het
alarm wordt geactiveerd.
●Terwijl het alarm is geactiveerd, ontgren-
delt een in de auto achtergebleven per-
soon het portier.
●Bij het bijladen of vervangen van de accu.
■Persoonlijke voorkeursinstellingen
(indien aanwezig)
Het alarm kan zo worden ingesteld, dat het
wordt uitgeschakeld wanneer de sleutel
(auto's zonder Smart entry-systeem en start-
knop) of mechanische sleutel (auto's met
Smart entry-systeem en startknop) wordt
gebruikt om de auto te ontgrendelen.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: →Blz. 684)
■Signalering inbraaksensor en hel-
lingsensor
 De inbraaksensor signaleert indrin-
gers of een beweging in de auto.
 De hellingsensor signaleert een ver-
andering van de hoek van de auto
ten opzichte van het wegdek, die bij-
voorbeeld ontstaat als de auto weg-
gesleept wordt.
Dit systeem is ontworpen om diefstal te
voorkomen, maar een optimale beveili-
ging tegen elke vorm van inbraak kan
niet worden gegarandeerd.
■De inbraaksensor en hellingsen-
sor instellen
Als het alarm wordt ingeschakeld, wor-
den de inbraaksensor en de hellingsen-
sor automatisch ingesteld. ( →Blz. 101)
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet. Na
veranderen of verwijderen kan de juiste
werking van het systeem niet worden
gegarandeerd.
Inbraaksensor en
hellingsensor
(indien aanwezig)
pM_RAV4_OM_OM42D20E_(EE).book Page 102 Friday, August 7, 2020 1:15 PM

103
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
■De inbraaksensor en de helling-
sensor uitschakelen
Als u huisdieren of bewegende voor-
werpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor
en de hellingsensor uitschakelt voordat
u het alarm instelt, omdat deze senso-
ren reageren op bewegingen binnen in
de auto.
1 Zet het contact UIT.
2 Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de inbraak-
sensor en de hellingsensor weer in te scha-
kelen.
Telkens wanneer de inbraaksensor en de
hellingsensor worden uitgeschakeld/inge-
schakeld, wordt er een melding weergege-
ven op het multi-informatiedisplay.
■Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
●Het alarm wordt ingeschakeld zelfs wan-
neer de inbraaksensor en de hellingsensor
zijn uitgeschakeld.
●Auto's zonder Smart entry-systeem en
startknop: Nadat de inbraaksensor en hel-
lingsensor zijn uitgeschakeld, kunnen deze
opnieuw worden ingeschakeld door het
contact AAN te zetten of door de portieren
met de afstandsbediening te ontgrendelen.
●Auto's met Smart entry-systeem en start-
knop: Nadat de inbraaksensor en de hel-
lingsensor zijn uitgeschakeld, kunnen deze
opnieuw worden ingeschakeld door op de
startknop te drukken of de portieren te ont-
grendelen met de instapfunctie (indien
aanwezig) of de afstandsbediening.
●De inbraaksensor en de hellingsensor zul-
len automatisch weer worden ingescha-
keld wanneer het alarmsysteem weer
wordt ingeschakeld.
■Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●Er bevinden zich nog personen of huisdie-
ren in de auto.
●Een zijruit, het schuifdak (indien aanwezig)
of het panoramadak (indien aanwezig) is
open.
In dit geval registreert de sensor mogelijk het
volgende:
• Wind of beweging van voorwerpen, zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere auto's
• Het bewegen van mensen buiten de auto
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kleding
aan kledinghaakjes, in de auto.
pM_RAV4_OM_OM42D20E_(EE).book Page 103 Friday, August 7, 2020 1:15 PM

1041-4. Antidiefstalsysteem
●De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
●Er wordt ijs of sneeuw van de auto verwij-
derd, waardoor de auto herhaaldelijk wordt
blootgesteld aan schokken of trillingen.
●De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
●De auto is blootgesteld aan schokken die
het gevolg zijn van hagel, onweer of
andere van buitenaf komende herhaalde
schokken of trillingen.
■Informatie over de hellingsensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●De auto wordt vervoerd per boot, aanhang-
wagen, trein, enz.
●De auto staat geparkeerd in een parkeer-
garage.
●De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
●Een van de banden verliest zijn spanning.
●De auto wordt opgekrikt.
●Er doet zich een aardbeving of wegverzak-
king voor.
OPMERKING
■Ervoor zorgen dat de inbraaksensor
goed werkt
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
●Spuit geen luchtverfrisser of andere pro-
ducten rechtstreeks in de openingen
van de sensoren.
●Als u andere accessoires installeert dan
originele Toyota-onderdelen of wanneer
u voorwerpen achterlaat tussen de
bestuurdersstoel en de stoel van de
voorpassagier, werkt de inbraaksensor
mogelijk minder goed.
●Auto's met Smart entry-systeem en
startknop: De werking van de inbraak-
sensor wordt mogelijk gestopt wanneer
de elektronische sleutel zich in de buurt
van de auto bevindt.
pM_RAV4_OM_OM42D20E_(EE).book Page 104 Friday, August 7, 2020 1:15 PM

2
105
2
Voertuigstatusinformatie en controlelampjes
Voertuigstatusinformatieen controlelampjes
2-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes .............. 106
Meters en tellers (4,2 inch display) ................. 112
Meters en tellers (7 inch display) .................... 116
Multi-informatiedisplay ........... 121
Informatie over brandstofverbruik ................ 131
pM_RAV4_OM_OM42D20E_(EE).book Page 105 Friday, August 7, 2020 1:15 PM

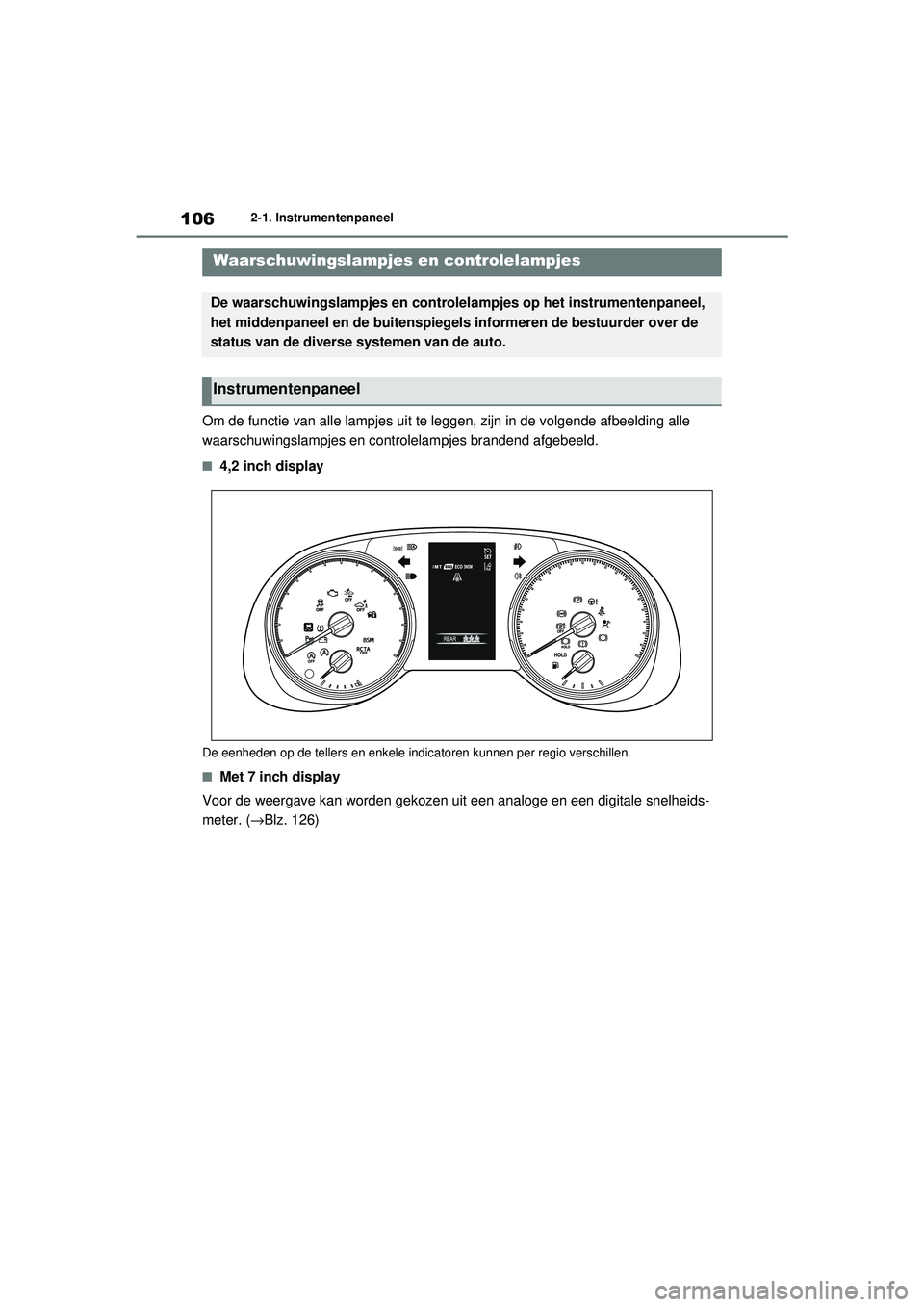

1062-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
■4,2 inch display
De eenheden op de tellers en enkele indicatoren kunnen per regio verschillen.
■Met 7 inch display
Voor de weergave kan worden gekozen uit een analoge en een digitale snelheids-
meter. ( →Blz. 126)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspiegels informeren de bestuurder over de
status van de diverse systemen van de auto.
Instrumentenpaneel
pM_RAV4_OM_OM42D20E_(EE).book Page 106 Friday, August 7, 2020 1:15 PM

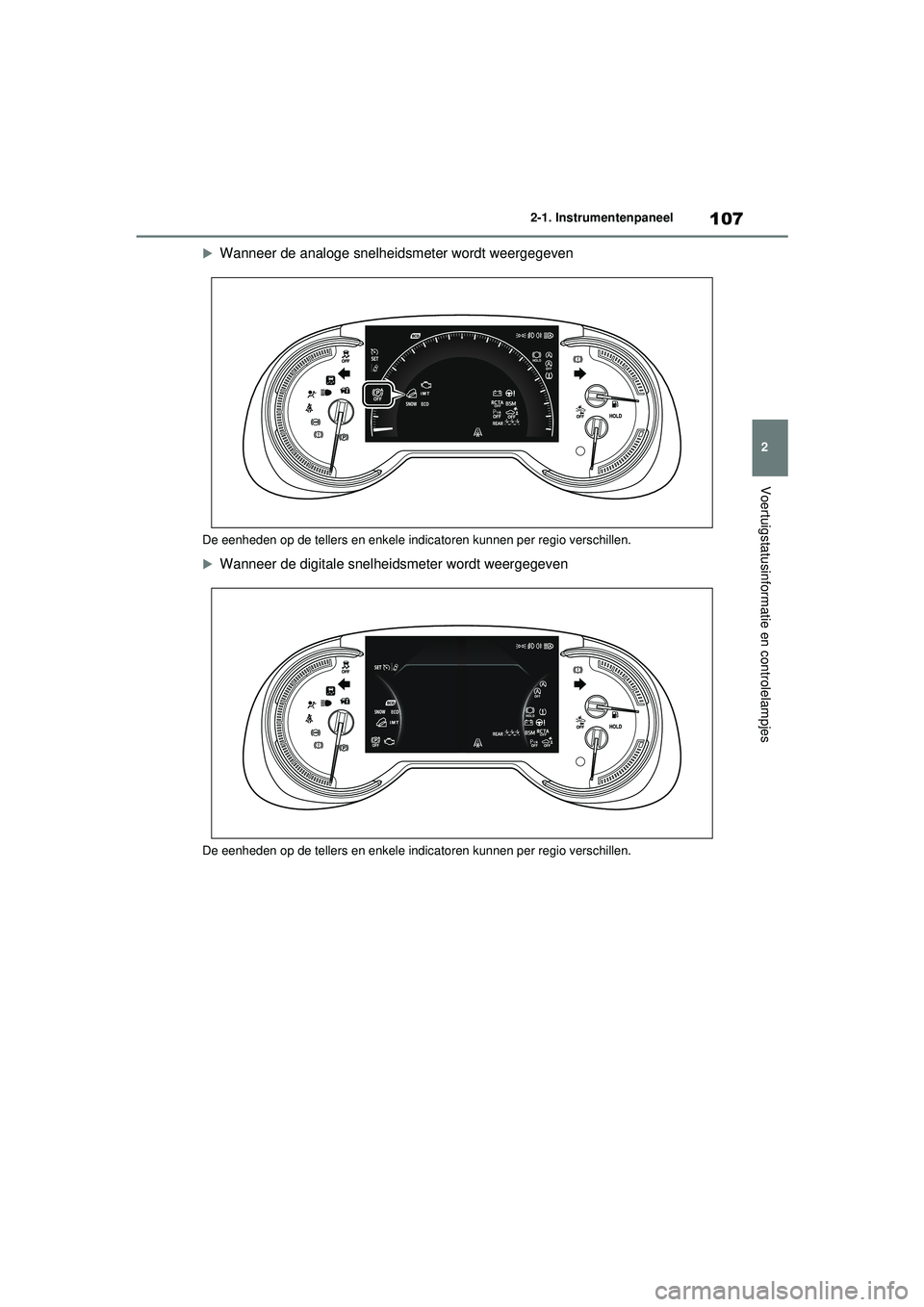

107
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Wanneer de analoge snelheidsmeter wordt weergegeven
De eenheden op de tellers en enkele indica
toren kunnen per regio verschillen.

Wanneer de digitale snelheidsmeter wordt weergegeven
De eenheden op de tellers en enkele indica toren kunnen per regio verschillen.
pM_RAV4_OM_OM42D20E_(EE).book Page 107 Friday, August 7, 2020 1:15 PM

1082-1. Instrumentenpaneel
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood)Waarschuwingslampje
remsysteem
*1 (
→ Blz. 618)
(Geel) Waarschuwingslampje
remsysteem
*1 (
→ Blz. 618)
Laadstroomcontrole-
lampje
*1 ( → Blz. 619)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
( → Blz. 619)
Waarschuwingslampje
lage oliedruk
*2 ( → Blz. 619)
Motorcontrolelampje
*1
( → Blz. 619)
Waarschuwingslampje
SRS
*1 ( → Blz. 620)
Waarschuwingslampje
ABS
*1 ( → Blz. 620)
(Rood/geel) Waarschuwingslampje elek-
trische stuurbekrachtiging
*1
( → Blz. 620)
(Geel) Controlelampje iMT
*1
(indien aanwezig)
( → Blz. 620)
(Knippert of brandt) Waarschuwingslampje
PCS
*1 (indien aanwezig)
( → Blz. 621)
(Oranje) Controlelampje LTA (indien
aanwezig) (
→Blz. 621)
Controlelampje LDA (indien
aanwezig) ( →Blz. 621)
(Knippert) Controlelampje uitgescha-
keld Stop & Start-systeem
*1
(indien aanwezig)
( → Blz. 621)
(Knippert) Controlelampje Toyota
Parking Assist-sensor
OFF
*3 (indien aanwezig)
( → Blz. 622)
(Knippert) Controlelampje PKSB
OFF
*1 (indien aanwezig)
( → Blz. 622)
(Knippert) Controlelampje RCTA
OFF
*1 (indien aanwezig)
( → Blz. 623)
Controlelampje Traction
Control
*1 ( → Blz. 623)
Waarschuwingslampje
Brake Override-systeem/
wegrijregeling (indien aan-
wezig)/PKSB (indien aan-
wezig)
*2 ( → Blz. 624)
(Knippert) Controlelampje Brake Hold-
systeem in werking
*1
( → Blz. 624)
(Knippert) Waarschuwingslampje
parkeerrem (
→Blz. 624)
Waarschuwingslampje lage
bandenspanning
*1 (indien
aanwezig) ( →Blz. 625)
Waarschuwingslampje
laag brandstofniveau
( → Blz. 625)
Controlelampje bestuurders-
en voorpassagiersgordel
( → Blz. 625)
Controlelampjes achterpas-
sagiersgordels (indien aan-
wezig) ( →Blz. 626)
pM_RAV4_OM_OM42D20E_(EE).book Page 108 Friday, August 7, 2020 1:15 PM

109
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*1: Deze lampjes gaan branden wanneer het
contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt
uitgevoerd. Ze doven nadat de motor is
aangeslagen of nadat er enkele secon-
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als het lampje
niet gaat branden of uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*3: Het controlelampje Toyota Parking Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking Assist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u
de motor start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u
te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ont-
staan. Laat, als dit gebeurt, de auto onmid-
dellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Controlelampjes
Controlelampje richting-
aanwijzers ( →Blz. 302)
Controlelampje achterlicht
( → Blz. 308)
Controlelampje grootlicht
( → Blz. 310)
Controlelampje Automatic
High Beam-systeem
(indien aanwezig)
( → Blz. 311)
Controlelampje mistlampen
voor (indien aanwezig)
( → Blz. 314)
Controlelampje mistachter-
licht (indien aanwezig)
( → Blz. 314)
Controlelampje Smart
entry-systeem met start-
knop
*1 (indien aanwezig)
( → Blz. 286)
(Groen) Controlelampje iMT (indien
aanwezig) (
→Blz. 300)
Schakeladviesindicator
(indien aanwezig)
( → Blz. 301)
Controlelampje cruise con-
trol ( →Blz. 362, 374, 384)
Controlelampje Dynamic
Radar Cruise Control
(indien aanwezig)
( → Blz. 362, 374)
Controlelampje
cruise control SET
( → Blz. 362, 374, 384)
Controlelampje snelheids-
begrenzer (indien aanwe-
zig) ( →Blz. 387)
pM_RAV4_OM_OM42D20E_(EE).book Page 109 Friday, August 7, 2020 1:15 PM
