3INHOUDSOPGAVE
1
6 5
4
3
2
8
7
9
4-2. RijproceduresContactslot (auto's zonder Smart entry-systeem
en startknop).......................... 284
Startknop (auto's met Smart entry-systeem
en startknop).......................... 286
Automatische transmissie ........ 290
Multidrive CVT ......................... 294
Handgeschakelde transmissie ............................ 299
Richtingaanwijzerschakelaar ... 302
Parkeerrem .............................. 303
Brake Hold ............................... 306
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ........................ 308
AHB (Automatic High Beam) ... 311
Schakelaar mistlampen............ 314
Ruitenwissers en -sproeiers..... 315
Achterruitenwisser en -sproeier ........................... 318
4-4. Tanken Openen van de tankdop........... 3204-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense ................ 322
PCS (Pre-Crash Safety-systeem) .... .................333
LTA (Lane Tracing Assist)........ 341
LDA (Lane Departure Alert met stuurregeling) .................. 350
RSA (Road Sign Assist) ........... 358
Dynamic Radar Cruise Control met volledig
snelheidsbereik ...................... 362
Dynamic Radar Cruise Control ................................... 374
Cruise control ........................... 384
Snelheidsbegrenzer ................. 387
BSM (Blind Spot Monitor)......... 390
Toyota Parking Assist-sensor .. 405
PKSB (Parking Support Brake) .................................... 413
Parking Support Brake-functie (voor
stilstaande objecten) .............. 418
Parking Support Brake-functie (voor voertuigen die
achterlangs rijden) ................. 424
Stop & Start-syst eem ...............428
Rijmodusselectieschakelaar..... 436
Multi-terrain Select (AWD-uitvoeringen) ............... 438
Schakelaar SNOW-modus (AWD-uitvoeringen) ............... 441
Downhill Assist Control ............ 442
Uitlaatgasfilter systeem ............. 444
Ondersteunende systemen ...... 445
4-6. Rijtips Rijden in de winter.................... 452
Voorzorgsmaatregelen bij terreinauto's ...................... 455
5-1. Basisha n
delingen
Soorten audiosystemen ........... 460
Gebruik van de audiotoetsen op het stuurwiel...................... 461
AUX-aansluiting/ USB-aansluiting ..................... 462
5Audiosysteem
pM_RAV4_OM_OM42D20E_(EE).book Page 3 Friday, August 7, 2020 1:15 PM
Page 16 of 718

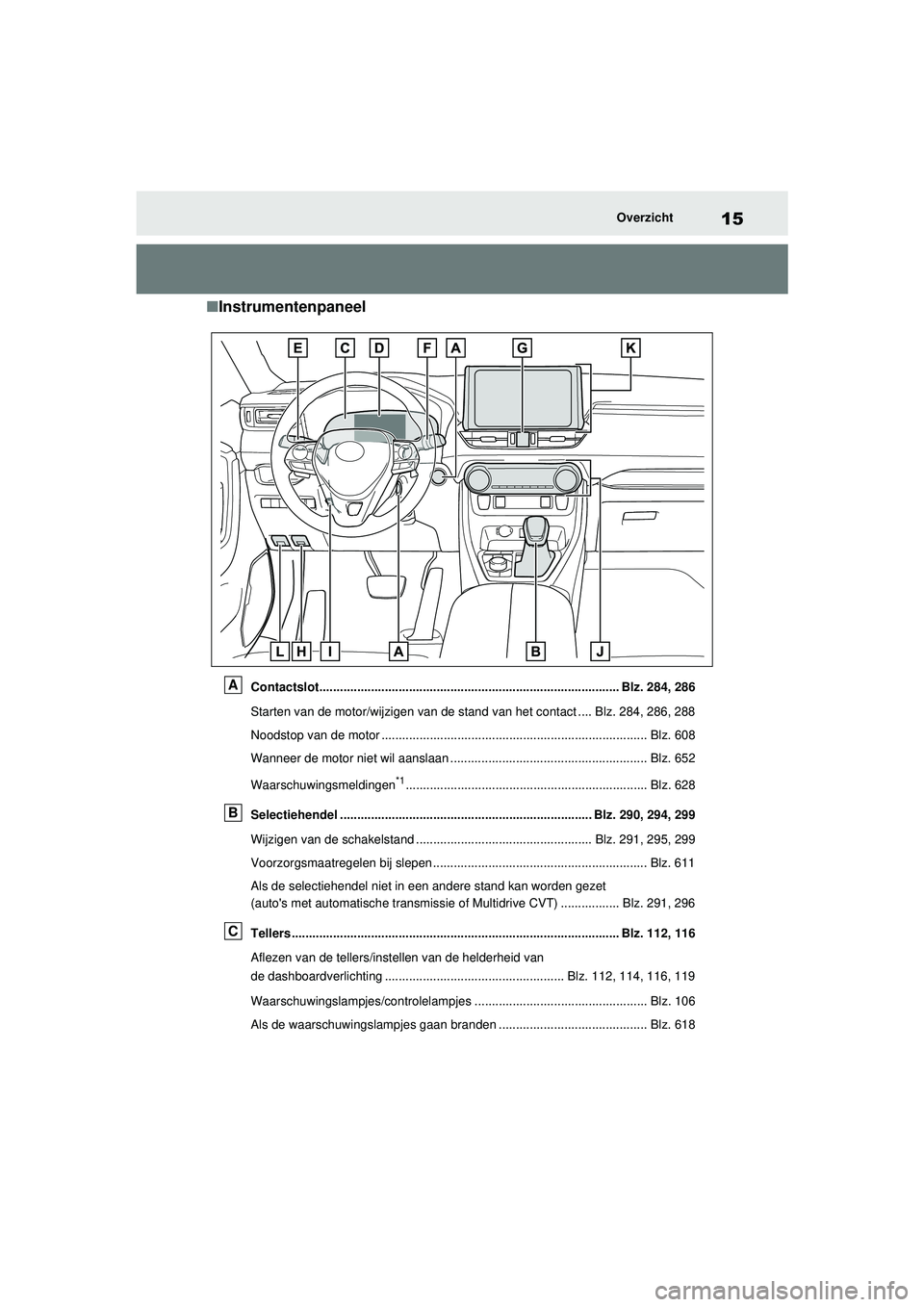

15Overzicht
■Instrumentenpaneel
Contactslot....................................................................................... Blz. 284, 286
Starten van de motor/wijzigen van de stand van het contact .... Blz. 284, 286, 288
Noodstop van de motor ............................................................................. Blz. 608
Wanneer de motor niet wil aanslaan ......................................................... Blz. 652
Waarschuwingsmeldingen
*1...................................................................... Blz. 628
Selectiehendel ......................................................................... Blz. 290, 294, 299
Wijzigen van de schakelstand ................................................... Blz. 291, 295, 299
Voorzorgsmaatregelen bij slepen .............................................................. Blz. 611
Als de selectiehendel niet in een andere stand kan worden gezet
(auto's met automatische transmissie of Multidrive CVT) ................. Blz. 291, 296
Tellers ............................................................................................... Blz. 112, 116
Aflezen van de tellers/instellen van de helderheid van
de dashboardverlichting .................................................... Blz. 112, 114, 116, 119
Waarschuwingslampjes/controlelampjes .................................................. Blz. 106
Als de waarschuwingslampjes gaan branden ........................................... Blz. 618
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 15 Friday, August 7, 2020 1:15 PM
Page 20 of 718

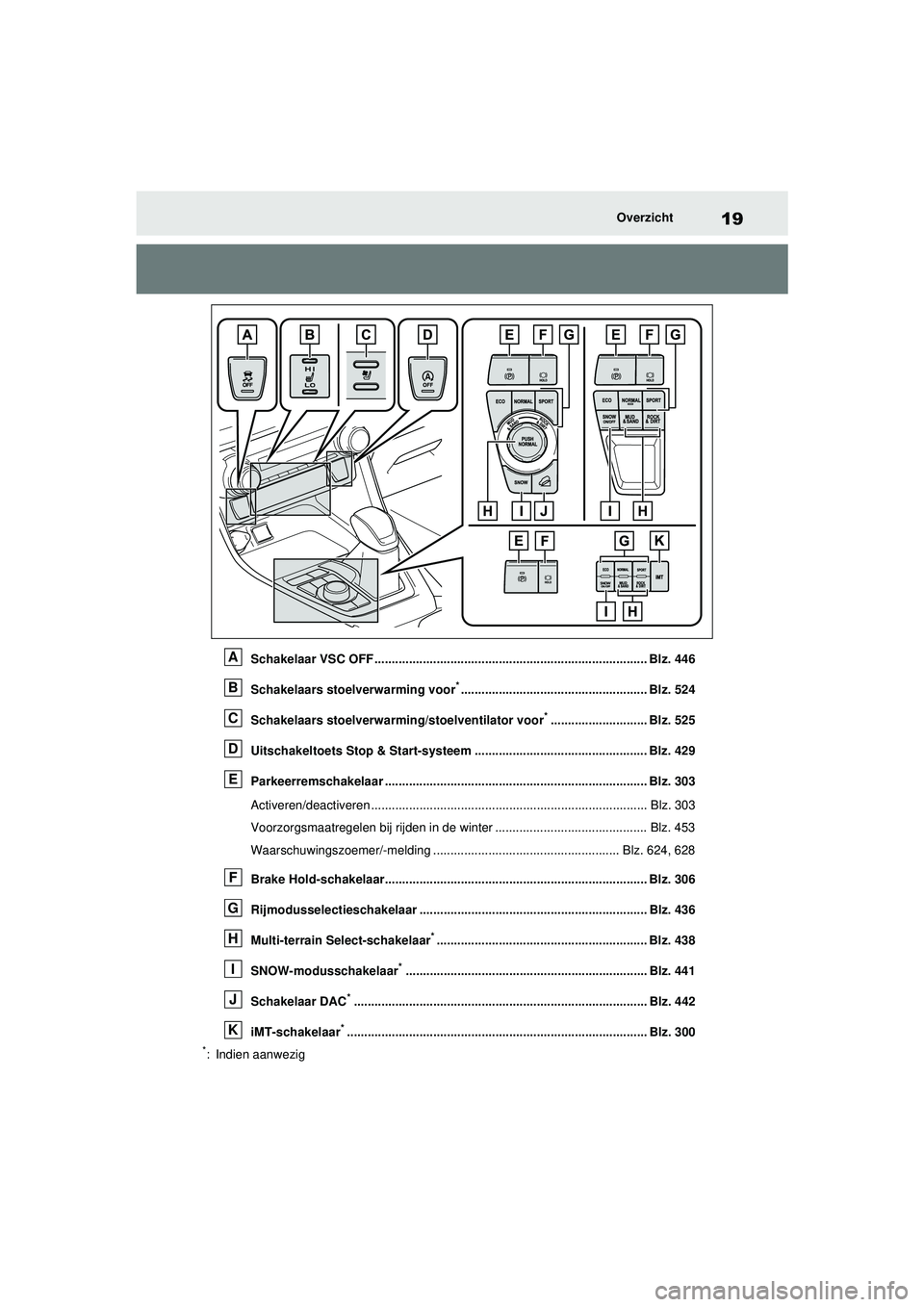

19Overzicht
Schakelaar VSC OFF ............................................................................... Blz. 446
Schakelaars stoelverwarming voor
*...................................................... Blz. 524
Schakelaars stoelverwarming/stoelventilator voor
*............................ Blz. 525
Uitschakeltoets Stop & Start-systeem .................................................. Blz. 429
Parkeerremschakelaar ............................................................................ Blz. 303
Activeren/deactiveren ................................................................................ Blz. 303
Voorzorgsmaatregelen bij rijden in de winter ............................................ Blz. 453
Waarschuwingszoemer/-melding ...................................................... Blz. 624, 628
Brake Hold-schakelaar............................................................................ Blz. 306
Rijmodusselectieschakelaar .................................................................. Blz. 436
Multi-terrain Select-schakelaar
*............................................................. Blz. 438
SNOW-modusschakelaar
*...................................................................... Blz. 441
Schakelaar DAC
*..................................................................................... Blz. 442
iMT-schakelaar
*....................................................................................... Blz. 300
*: Indien aanwezig
A
B
C
D
E
F
G
H
I
J
K
pM_RAV4_OM_OM42D20E_(EE).book Page 19 Friday, August 7, 2020 1:15 PM
Page 77 of 718

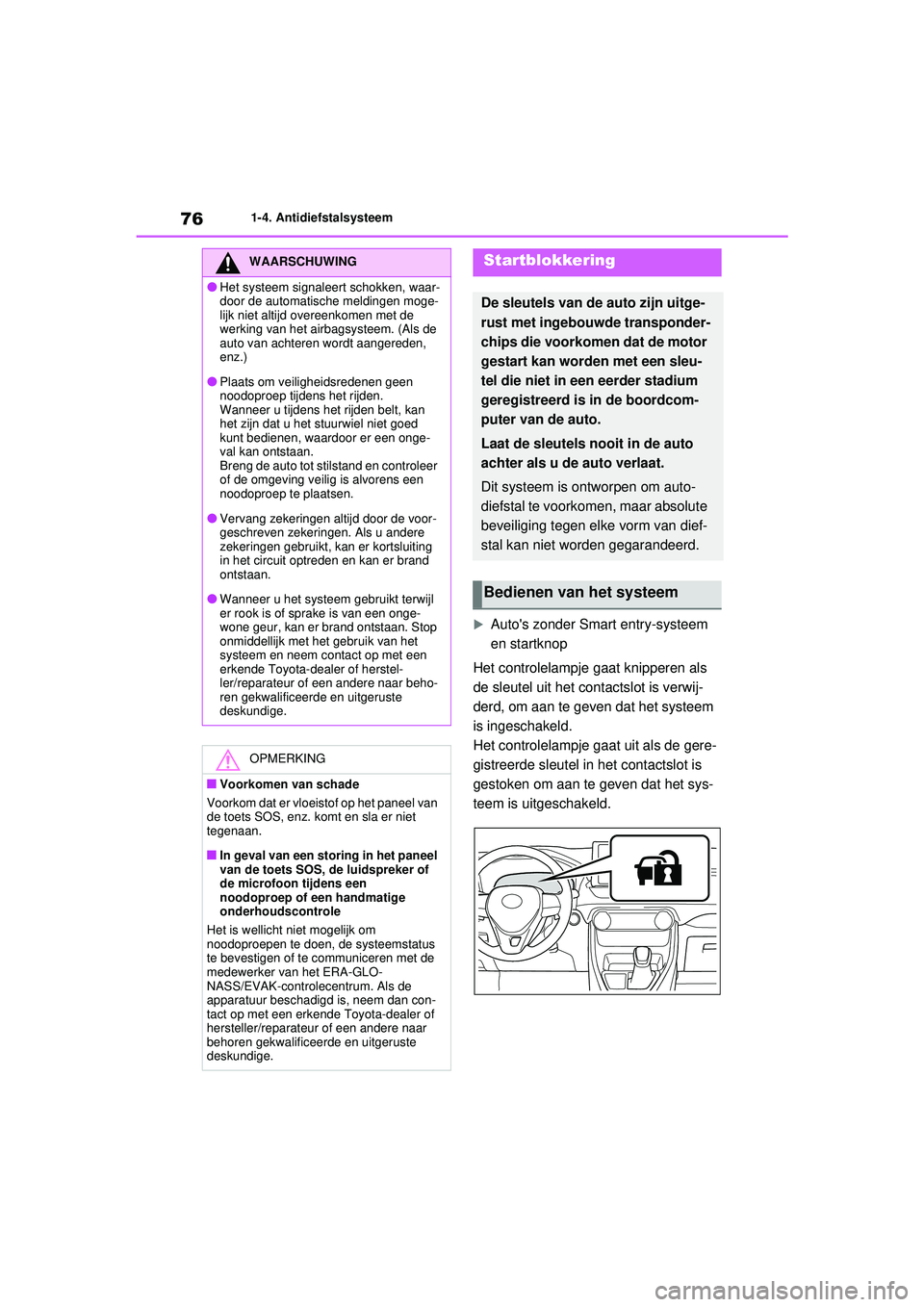

761-4. Antidiefstalsysteem
Auto's zonder Smart entry-systeem
en startknop
Het controlelampje gaat knipperen als
de sleutel uit het contactslot is verwij-
derd, om aan te ge ven dat het systeem
is ingeschakeld.
Het controlelampje gaat uit als de gere-
gistreerde sleutel in het contactslot is
gestoken om aan te geven dat het sys-
teem is uitgeschakeld.
WAARSCHUWING
●Het systeem signaleert schokken, waar-
door de automatische meldingen moge-
lijk niet altijd overeenkomen met de
werking van het airbagsysteem. (Als de
auto van achteren wordt aangereden,
enz.)
●Plaats om veiligheidsredenen geen
noodoproep tijdens het rijden.
Wanneer u tijdens het rijden belt, kan
het zijn dat u het stuurwiel niet goed
kunt bedienen, waardoor er een onge-
val kan ontstaan.
Breng de auto tot stilstand en controleer
of de omgeving veilig is alvorens een
noodoproep te plaatsen.
●Vervang zekeringen altijd door de voor-
geschreven zekeringen. Als u andere
zekeringen gebruikt, kan er kortsluiting
in het circuit optreden en kan er brand
ontstaan.
●Wanneer u het systeem gebruikt terwijl
er rook is of sprake is van een onge-
wone geur, kan er brand ontstaan. Stop
onmiddellijk met het gebruik van het
systeem en neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
OPMERKING
■Voorkomen van schade
Voorkom dat er vloeistof op het paneel van
de toets SOS, enz. komt en sla er niet
tegenaan.
■In geval van een storing in het paneel
van de toets SOS, de luidspreker of
de microfoon tijdens een
noodoproep of een handmatige
onderhoudscontrole
Het is wellicht niet mogelijk om
noodoproepen te doen, de systeemstatus
te bevestigen of te communiceren met de
medewerker van het ERA-GLO-
NASS/EVAK-controlecentrum. Als de
apparatuur beschadigd is, neem dan con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Startblokkering
De sleutels van de auto zijn uitge-
rust met ingebouwde transponder-
chips die voorkomen dat de motor
gestart kan worden met een sleu-
tel die niet in een eerder stadium
geregistreerd is in de boordcom-
puter van de auto.
Laat de sleutels nooit in de auto
achter als u de auto verlaat.
Dit systeem is ontworpen om auto-
diefstal te voorko men, maar absolute
beveiliging tegen elke vorm van dief-
stal kan niet worden gegarandeerd.
Bedienen van het systeem
pM_RAV4_OM_OM42D20E_(EE).book Page 76 Friday, August 7, 2020 1:15 PM
Page 103 of 718

1021-4. Antidiefstalsysteem
■Activeren van het alarm
Het alarm kan in de volgende situaties geac-
tiveerd worden:
(Door het stopzetten van het alarm wordt het
systeem gedeactiveerd.)
●De portieren worden met de sleutel ont-
grendeld.
●Een persoon in de auto opent een portier,
de achterklep of de motorkap of ontgren-
delt de auto met de vergrendelknop aan de
binnenzijde.
●De accu wordt opgeladen of vervangen
terwijl de auto is vergrendeld. ( →Blz. 657)
■Door alarmsysteem bediende portier-
vergrendeling
In de volgende gevallen worden, afhankelijk
van de situatie, de portieren automatisch ver-
grendeld om potentiële indringers buiten de
auto te houden:
●Wanneer een in de auto achtergebleven
persoon het portier ontgrendelt en het
alarm wordt geactiveerd.
●Terwijl het alarm is geactiveerd, ontgren-
delt een in de auto achtergebleven per-
soon het portier.
●Bij het bijladen of vervangen van de accu.
■Persoonlijke voorkeursinstellingen
(indien aanwezig)
Het alarm kan zo worden ingesteld, dat het
wordt uitgeschakeld wanneer de sleutel
(auto's zonder Smart entry-systeem en start-
knop) of mechanische sleutel (auto's met
Smart entry-systeem en startknop) wordt
gebruikt om de auto te ontgrendelen.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: →Blz. 684)
■Signalering inbraaksensor en hel-
lingsensor
De inbraaksensor signaleert indrin-
gers of een beweging in de auto.
De hellingsensor signaleert een ver-
andering van de hoek van de auto
ten opzichte van het wegdek, die bij-
voorbeeld ontstaat als de auto weg-
gesleept wordt.
Dit systeem is ontworpen om diefstal te
voorkomen, maar een optimale beveili-
ging tegen elke vorm van inbraak kan
niet worden gegarandeerd.
■De inbraaksensor en hellingsen-
sor instellen
Als het alarm wordt ingeschakeld, wor-
den de inbraaksensor en de hellingsen-
sor automatisch ingesteld. ( →Blz. 101)
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet. Na
veranderen of verwijderen kan de juiste
werking van het systeem niet worden
gegarandeerd.
Inbraaksensor en
hellingsensor
(indien aanwezig)
pM_RAV4_OM_OM42D20E_(EE).book Page 102 Friday, August 7, 2020 1:15 PM
Page 105 of 718

1041-4. Antidiefstalsysteem
●De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
●Er wordt ijs of sneeuw van de auto verwij-
derd, waardoor de auto herhaaldelijk wordt
blootgesteld aan schokken of trillingen.
●De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
●De auto is blootgesteld aan schokken die
het gevolg zijn van hagel, onweer of
andere van buitenaf komende herhaalde
schokken of trillingen.
■Informatie over de hellingsensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●De auto wordt vervoerd per boot, aanhang-
wagen, trein, enz.
●De auto staat geparkeerd in een parkeer-
garage.
●De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
●Een van de banden verliest zijn spanning.
●De auto wordt opgekrikt.
●Er doet zich een aardbeving of wegverzak-
king voor.
OPMERKING
■Ervoor zorgen dat de inbraaksensor
goed werkt
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
●Spuit geen luchtverfrisser of andere pro-
ducten rechtstreeks in de openingen
van de sensoren.
●Als u andere accessoires installeert dan
originele Toyota-onderdelen of wanneer
u voorwerpen achterlaat tussen de
bestuurdersstoel en de stoel van de
voorpassagier, werkt de inbraaksensor
mogelijk minder goed.
●Auto's met Smart entry-systeem en
startknop: De werking van de inbraak-
sensor wordt mogelijk gestopt wanneer
de elektronische sleutel zich in de buurt
van de auto bevindt.
pM_RAV4_OM_OM42D20E_(EE).book Page 104 Friday, August 7, 2020 1:15 PM
Page 109 of 718

1082-1. Instrumentenpaneel
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood)Waarschuwingslampje
remsysteem
*1 (
→ Blz. 618)
(Geel) Waarschuwingslampje
remsysteem
*1 (
→ Blz. 618)
Laadstroomcontrole-
lampje
*1 ( → Blz. 619)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
( → Blz. 619)
Waarschuwingslampje
lage oliedruk
*2 ( → Blz. 619)
Motorcontrolelampje
*1
( → Blz. 619)
Waarschuwingslampje
SRS
*1 ( → Blz. 620)
Waarschuwingslampje
ABS
*1 ( → Blz. 620)
(Rood/geel) Waarschuwingslampje elek-
trische stuurbekrachtiging
*1
( → Blz. 620)
(Geel) Controlelampje iMT
*1
(indien aanwezig)
( → Blz. 620)
(Knippert of brandt) Waarschuwingslampje
PCS
*1 (indien aanwezig)
( → Blz. 621)
(Oranje) Controlelampje LTA (indien
aanwezig) (
→Blz. 621)
Controlelampje LDA (indien
aanwezig) ( →Blz. 621)
(Knippert) Controlelampje uitgescha-
keld Stop & Start-systeem
*1
(indien aanwezig)
( → Blz. 621)
(Knippert) Controlelampje Toyota
Parking Assist-sensor
OFF
*3 (indien aanwezig)
( → Blz. 622)
(Knippert) Controlelampje PKSB
OFF
*1 (indien aanwezig)
( → Blz. 622)
(Knippert) Controlelampje RCTA
OFF
*1 (indien aanwezig)
( → Blz. 623)
Controlelampje Traction
Control
*1 ( → Blz. 623)
Waarschuwingslampje
Brake Override-systeem/
wegrijregeling (indien aan-
wezig)/PKSB (indien aan-
wezig)
*2 ( → Blz. 624)
(Knippert) Controlelampje Brake Hold-
systeem in werking
*1
( → Blz. 624)
(Knippert) Waarschuwingslampje
parkeerrem (
→Blz. 624)
Waarschuwingslampje lage
bandenspanning
*1 (indien
aanwezig) ( →Blz. 625)
Waarschuwingslampje
laag brandstofniveau
( → Blz. 625)
Controlelampje bestuurders-
en voorpassagiersgordel
( → Blz. 625)
Controlelampjes achterpas-
sagiersgordels (indien aan-
wezig) ( →Blz. 626)
pM_RAV4_OM_OM42D20E_(EE).book Page 108 Friday, August 7, 2020 1:15 PM
Page 111 of 718

1102-1. Instrumentenpaneel
*1: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*2: Afhankelijk van de bedr ijfscondities wijzi-
gen de kleur en de status (branden/knip-
peren) van het controlelampje.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
Controlelampje LTA
*2
(indien aanwezig)
( → Blz. 346)
Controlelampje LDA
*2
(indien aanwezig)
( → Blz. 354)
Controlelampje Toyota
Parking Assist-sensor
OFF
*3, 4 (indien aanwezig)
( → Blz. 407)
Controlelampje PKSB
OFF
*3, 5 (indien aanwezig)
( → Blz. 414)
(Knippert) Controlelampje Traction
Control
*5 (
→ Blz. 446)
Controlelampje VSC
OFF
*3, 5 ( → Blz. 447)
Waarschuwingslampje
PCS
*3, 5 (indien aanwezig)
( → Blz. 335)
BSM-indicatoren in de
buitenspiegels
*5, 6 (indien
aanwezig) ( →Blz. 390)
Controlelampje BSM
(indien aanwezig)
( → Blz. 390)
Controlelampje RCTA
OFF
*3, 5 (indien aanwezig)
( → Blz. 390)
Controlelampje Stop &
Start-systeem
*5 (indien
aanwezig) ( →Blz. 428)
Controlelampje uitgescha-
keld Stop & Start-sys-
teem
*3, 5 (indien aanwezig)
( → Blz. 429)
Controlelampje stand-
bystand Brake Hold-sys-
teem
*5 ( → Blz. 306)
Controlelampje Brake
Hold-systeem in werking
*5
( → Blz. 306)
Controlelampje antidiefstal-
systeem ( →Blz. 76, 101)
Controlelampje lage
buitentemperatuur
*7
( → Blz. 113, 118)
ECO-controlelampje
*5
(indien aanwezig)
( → Blz. 124)
Waarschuwingslampje
parkeerrem ( →Blz. 303)
Controlelampje auto EPB
OFF
*3, 5 (indien aanwezig)
( → Blz. 303)
Controlelampje ECO-
rijmodus ( →Blz. 436)
Controlelampje SPORT-
modus ( →Blz. 436)
Controlelampje modus
MUD & SAND (indien aan-
wezig) ( →Blz. 438)
Controlelampje modus
ROCK & DIRT (indien aan-
wezig) ( →Blz. 438)
Controlelampje SNOW-
modus (indien aanwezig)
( → Blz. 441)
Controlelampje Downhill
Assist Control
*5 (indien
aanwezig) ( →Blz. 442)
Controlelampje PASSEN-
GER AIR BAG
*5, 8 (indien
aanwezig) ( →Blz. 40)
pM_RAV4_OM_OM42D20E_(EE).book Page 110 Friday, August 7, 2020 1:15 PM
Page 129 of 718

1282-1. Instrumentenpaneel
■ PKSB (Parking Support
Brake System) (indien aanwezig)
(→Blz. 413)
Hiermee kunt u de Parking Support
Brake-functie in- of uitschakelen.
■ RSA (Road Sign Assist)
(indien aanwezig) ( →Blz. 358)
Hiermee kunt u de volgende zaken
instellen.
Road Sign Assist aan/uit
Hiermee kunt u het RSA-systeem in- of uit-
schakelen.
“Notification method” (meldingsme-
thode)
Hiermee kunt u elke meldingsmethode die
wordt gebruikt om de bestuurder te waar-
schuwen wanneer het systeem een te hoge
snelheid, een verkeers bord voor een inhaal-
verbod of een verkeersbord voor verboden
in te rijden signaleert, wijzigen.
“Notification Level” (meldingsniveau)
Hiermee kunt u elk meldingsniveau dat
wordt gebruikt om de bestuurder te waar-
schuwen wanneer het systeem een ver-
keersbord met een snelheidslimiet
signaleert, wijzigen.
■DRCC (RSA) (indien aanwezig)
(→Blz. 370)
Hiermee kunt u de Dynamic Radar
Cruise Control met Road Sign Assist in-
of uitschakelen.
■ Voertuiginstellingen
PBD (elektrisch bedienbare
achterklep) (indien aanwezig)
(→Blz. 171)
Hiermee kunt u de volgende zaken instellen.
• Systeeminstellingen
Hiermee kan de functie elektrisch bedien-
bare achterklep worden in- of uitgeschakeld. • “Hands Free” (handsfree)
*
Hiermee kunt u de handsfree elektrisch
bedienbare achterklep in- of uitschakelen.
• “Opening Adjustment” (aanpassen ope-
ning)
Selecteer de positie openen wanneer de
elektrisch bedienbare achterklep geheel is
geopend.
•“Volume”
Hiermee kunt u het volume instellen van de
zoemer die klinkt wanneer de elektrisch
bedienbare achterklep in werking is.
*: Auto's met handsfree elektrisch bedien- bare achterklep
(Stop & Start-systeem) (indien
aanwezig) ( →Blz. 428)
Hiermee kunt u de werkingsduur van het
Stop & Start-systeem instellen als de aircon-
ditioning is ingeschak eld met de aircoscha-
kelaar.
“TPWS” (bandenspanningswaar-
schuwingssysteem) (indien aanwe-
zig) ( →Blz. 572)
• “Set Pressure” (stel bandenspanning in)
Hiermee kan het bandenspanningswaar-
schuwingssysteem worden geïnitialiseerd.
• “Change Wheel” (wielen wijzigen)
Hiermee kunt u de ingestelde identificatie-
code van de sensor van het bandenspan-
ningswaarschuwingssyste em wijzigen. Om
deze functie te kunnen inschakelen moet
een tweede set identificatiecodes van de
sensoren van het bandenspanningswaar-
schuwingssysteem door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige worden geregistreerd.
Neem voor meer informatie over het wijzigen
van de geregistreerde identificatiecode con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
pM_RAV4_OM_OM42D20E_(EE).book Page 128 Friday, August 7, 2020 1:15 PM
Page 130 of 718

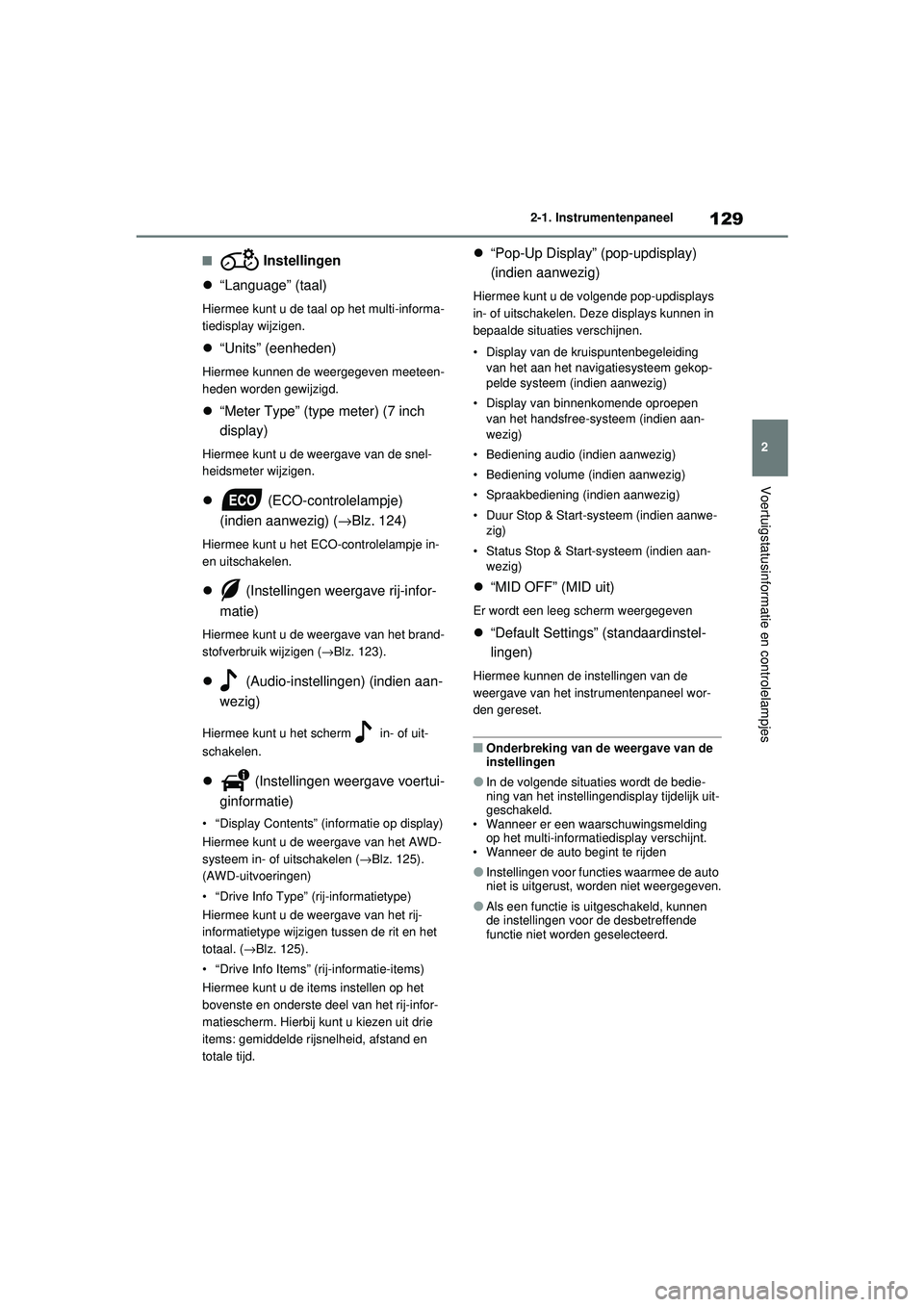

129
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■ Instellingen
“Language” (taal)
Hiermee kunt u de taal op het multi-informa-
tiedisplay wijzigen.
“Units” (eenheden)
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.
“Meter Type” (type meter) (7 inch
display)
Hiermee kunt u de weergave van de snel-
heidsmeter wijzigen.
(ECO-controlelampje)
(indien aanwezig) ( →Blz. 124)
Hiermee kunt u het ECO-controlelampje in-
en uitschakelen.
(Instellingen weergave rij-infor-
matie)
Hiermee kunt u de weergave van het brand-
stofverbruik wijzigen ( →Blz. 123).
(Audio-instellingen) (indien aan-
wezig)
Hiermee kunt u het scherm in- of uit-
schakelen.
(Instellingen weergave voertui-
ginformatie)
• “Display Contents” (informatie op display)
Hiermee kunt u de weergave van het AWD-
systeem in- of uitschakelen ( →Blz. 125).
(AWD-uitvoeringen)
• “Drive Info Type” (rij-informatietype)
Hiermee kunt u de weergave van het rij-
informatietype wijzigen tussen de rit en het
totaal. ( →Blz. 125).
• “Drive Info Items” (r ij-informatie-items)
Hiermee kunt u de items instellen op het
bovenste en onderste deel van het rij-infor-
matiescherm. Hierbij kunt u kiezen uit drie
items: gemiddelde rijsnelheid, afstand en
totale tijd.
“Pop-Up Display” (pop-updisplay)
(indien aanwezig)
Hiermee kunt u de volgende pop-updisplays
in- of uitschakelen. Deze displays kunnen in
bepaalde situaties verschijnen.
• Display van de kruispuntenbegeleiding
van het aan het navigatiesysteem gekop-
pelde systeem (indien aanwezig)
• Display van binnenkomende oproepen van het handsfree-systeem (indien aan-
wezig)
• Bediening audio (indien aanwezig)
• Bediening volume (indien aanwezig)
• Spraakbediening (indien aanwezig)
• Duur Stop & Start-systeem (indien aanwe- zig)
• Status Stop & Start-systeem (indien aan- wezig)
“MID OFF” (MID uit)
Er wordt een leeg scherm weergegeven
“Default Settings” (standaardinstel-
lingen)
Hiermee kunnen de instellingen van de
weergave van het instrumentenpaneel wor-
den gereset.
■Onderbreking van de weergave van de
instellingen
●In de volgende situaties wordt de bedie-
ning van het instellingendisplay tijdelijk uit-
geschakeld.
• Wanneer er een waarschuwingsmelding op het multi-informatiedisplay verschijnt.
• Wanneer de auto begint te rijden
●Instellingen voor functies waarmee de auto
niet is uitgerust, worden niet weergegeven.
●Als een functie is uitgeschakeld, kunnen
de instellingen voor de desbetreffende
functie niet worden geselecteerd.
pM_RAV4_OM_OM42D20E_(EE).book Page 129 Friday, August 7, 2020 1:15 PM
