1102-1. Instrumentenpaneel
*1: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*2: Afhankelijk van de bedr ijfscondities wijzi-
gen de kleur en de status (branden/knip-
peren) van het controlelampje.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
Controlelampje LTA
*2
(indien aanwezig)
( → Blz. 346)
Controlelampje LDA
*2
(indien aanwezig)
( → Blz. 354)
Controlelampje Toyota
Parking Assist-sensor
OFF
*3, 4 (indien aanwezig)
( → Blz. 407)
Controlelampje PKSB
OFF
*3, 5 (indien aanwezig)
( → Blz. 414)
(Knippert) Controlelampje Traction
Control
*5 (
→ Blz. 446)
Controlelampje VSC
OFF
*3, 5 ( → Blz. 447)
Waarschuwingslampje
PCS
*3, 5 (indien aanwezig)
( → Blz. 335)
BSM-indicatoren in de
buitenspiegels
*5, 6 (indien
aanwezig) ( →Blz. 390)
Controlelampje BSM
(indien aanwezig)
( → Blz. 390)
Controlelampje RCTA
OFF
*3, 5 (indien aanwezig)
( → Blz. 390)
Controlelampje Stop &
Start-systeem
*5 (indien
aanwezig) ( →Blz. 428)
Controlelampje uitgescha-
keld Stop & Start-sys-
teem
*3, 5 (indien aanwezig)
( → Blz. 429)
Controlelampje stand-
bystand Brake Hold-sys-
teem
*5 ( → Blz. 306)
Controlelampje Brake
Hold-systeem in werking
*5
( → Blz. 306)
Controlelampje antidiefstal-
systeem ( →Blz. 76, 101)
Controlelampje lage
buitentemperatuur
*7
( → Blz. 113, 118)
ECO-controlelampje
*5
(indien aanwezig)
( → Blz. 124)
Waarschuwingslampje
parkeerrem ( →Blz. 303)
Controlelampje auto EPB
OFF
*3, 5 (indien aanwezig)
( → Blz. 303)
Controlelampje ECO-
rijmodus ( →Blz. 436)
Controlelampje SPORT-
modus ( →Blz. 436)
Controlelampje modus
MUD & SAND (indien aan-
wezig) ( →Blz. 438)
Controlelampje modus
ROCK & DIRT (indien aan-
wezig) ( →Blz. 438)
Controlelampje SNOW-
modus (indien aanwezig)
( → Blz. 441)
Controlelampje Downhill
Assist Control
*5 (indien
aanwezig) ( →Blz. 442)
Controlelampje PASSEN-
GER AIR BAG
*5, 8 (indien
aanwezig) ( →Blz. 40)
pM_RAV4_OM_OM42D20E_(EE).book Page 110 Friday, August 7, 2020 1:15 PM

111
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*4: Het controlelampje Toyota Parking
Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking Assist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
*5: Deze lampjes gaan branden wanneer het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt
uitgevoerd. Ze doven nadat de motor is
aangeslagen of nadat er enkele secon-
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als de lamp-
jes niet gaan branden of niet uitgaan.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*6: Dit lampje gaat branden in de buitenspie-gels.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en
blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
■BSM-indicatoren (Blind Spot Monitor) in
de buitenspiegels (indien aanwezig)
Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
●Wanneer het contact AAN is gezet terwijl
de BSM-functie is ingeschakeld op het
scherm op het multi-informatiedisplay.
●Wanneer de BSM-functie is ingeschakeld
op het scherm op het multi-informatie-
display terwijl het contact AAN staat.
Wanneer het systeem correct werkt, gaan de
BSM-indicatoren in de buitenspiegels na
enkele seconden uit.
Wanneer de BSM-indicatoren in de buiten-
spiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem aanwezig
zijn.
Laat, als dit gebeurt, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
pM_RAV4_OM_OM42D20E_(EE).book Page 111 Friday, August 7, 2020 1:15 PM

1122-1. Instrumentenpaneel
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio verschillen.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Buitentemperatuur ( →Blz. 113)
Klok ( →Blz. 114)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden ( →Blz. 121)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 628)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Weergave kilometerteller, dagteller en display regeling verlichting instrumenten-
paneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Dagteller:

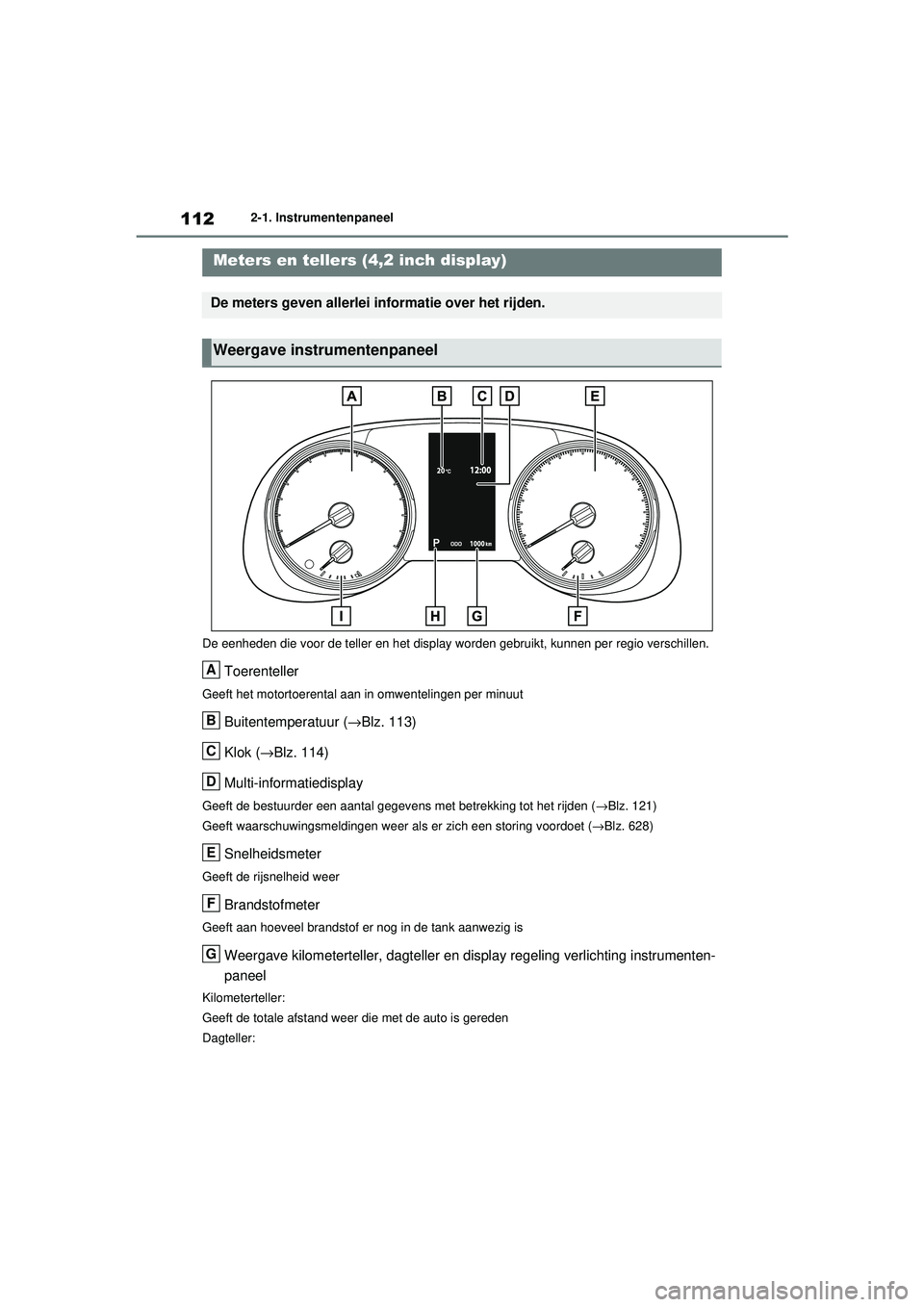

Meters en tellers (4,2 inch display)
De meters geven allerlei in formatie over het rijden.
Weergave instrumentenpaneel
A
B
C
D
E
F
G
pM_RAV4_OM_OM42D20E_(EE).book Page 112 Friday, August 7, 2020 1:15 PM

113
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Geeft de afstand weer die met de auto gereden is
sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk va n elkaar worden gebruikt en verschillende
afstanden weergeven.
Regeling verlichting instrumentenpaneel:
Geeft de helderheid van de verl ichting van het instrumentenpaneel weer die kan worden inge-
steld.
Controlelampje stand selectieh endel en schakelbereik/schakelstap
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik/de geselecteerde
schakelstap weer ( →Blz. 290, 294)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
■Tellers en display worden verlicht als
Het contact AAN staat.
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd.
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Geeft de buitentemperatuur aan binnen
het bereik -40°C tot 50°C.
●Wanneer de buitentemperatuur ongeveer
3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en
blijft daarna branden.
■LCD-scherm
→ Blz. 122
H
I
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het display trager reageren en
worden wijzigingen mogelijk met enige
vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met ernstig letsel tot
gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 661)
pM_RAV4_OM_OM42D20E_(EE).book Page 113 Friday, August 7, 2020 1:15 PM

1142-1. Instrumentenpaneel
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van de
kilometerteller, dagteller A, dagteller B
en de helderheid van de verlichting van
het instrumentenpaneel.
 Als de dagteller wordt weergegeven,
wordt deze gereset als de toets inge-
drukt wordt gehouden.
 Wanneer het display van de regeling
van de verlichting van het instrumen-
tenpaneel wordt weergegeven, kunt
u de helderheid van de verlichting
van het instrumentenpaneel afstel-
len door de toets ingedrukt te hou-
den.
■Afstellen helderheid instrumentenpa-
neel
De helderheid van de ve rlichting van het
instrumentenpaneel kan afzonderlijk worden
aangepast wanneer de achterlichten branden
en wanneer de achterlichten uit zijn. Wan-
neer de omgeving echter licht is (bijvoorbeeld
overdag), wordt de helderheid van de verlich-
ting van het instrumentenpaneel niet aange-
past wanneer de achterlichten worden
ingeschakeld.
De klok kan worden ingesteld via het
multi-informatiedisplay of het navigatie-
/multimediasysteem.
Auto's zonder navigatiesysteem of
multimediasysteem
Door het scherm “Clock :00” (klok :00)
weer te geven via het scherm op
het multi-informatiedisplay, kunt u de
volgende instellingen met betrekking tot
de klok wijzigen.
 Resetten van de weergave van de
minuten
 Wijzigen van de klok tussen 12-uurs-
en 24-uursweergave.
 Instellen van de tijd
■Resetten van de weergave van de
minuten
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
“Clock :00” (klok :00).
Door op van de bedieningstoetsen
van het instrumentenpaneel op het
scherm “Clock :00” (klok :00) te druk-
ken, kunt u de “Minutes” (minuten)
instellen op 00.
 Minuten van 0 tot 29 worden naar
beneden afgerond.
(Bijvoorbeeld, van 1:00 tot 1:29 wordt weer-
gegeven als 1:00)
Gebruik van de toets ODO TRIPAfstellen van de klok
pM_RAV4_OM_OM42D20E_(EE).book Page 114 Friday, August 7, 2020 1:15 PM

115
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes


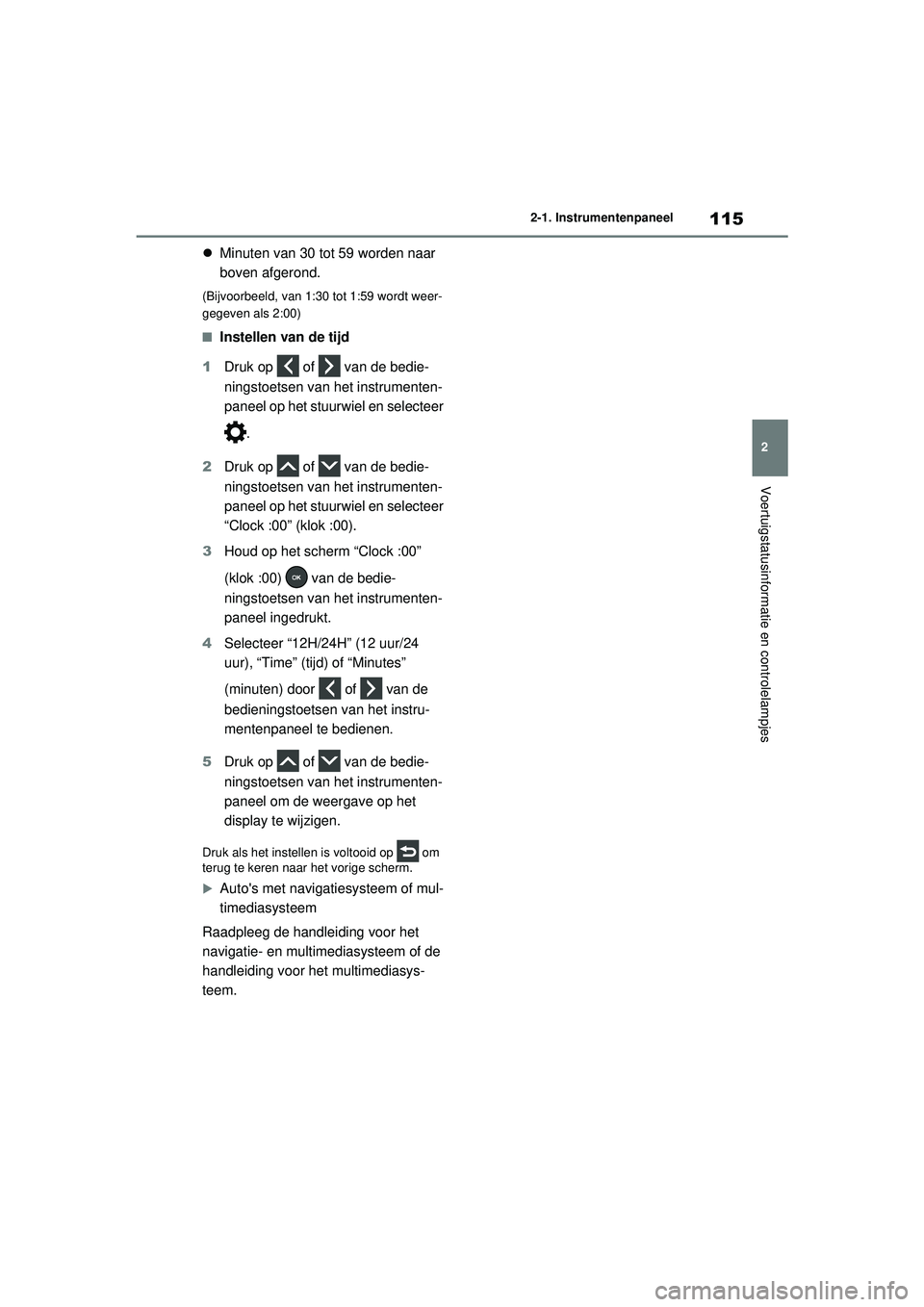

Minuten van 30 tot 59 worden naar
boven afgerond.
(Bijvoorbeeld, van 1:30 tot 1:59 wordt weer-
gegeven als 2:00)
■Instellen van de tijd
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
“Clock :00” (klok :00).
3 Houd op het scherm “Clock :00”
(klok :00) van de bedie-
ningstoetsen van het instrumenten-
paneel ingedrukt.
4 Selecteer “12H/24H” (12 uur/24
uur), “Time” (tijd) of “Minutes”
(minuten) door of van de
bedieningstoetsen van het instru-
mentenpaneel te bedienen.
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om de weergave op het
display te wijzigen.
Druk als het instellen is voltooid op om
terug te keren naar het vorige scherm.

Auto's met navigatiesysteem of mul-
timediasysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem of de
handleiding voor het multimediasys-
teem.
pM_RAV4_OM_OM42D20E_(EE).book Page 115 Friday, August 7, 2020 1:15 PM

1162-1. Instrumentenpaneel
Voor de weergave kan worden gekozen uit een analoge en een digitale snelheids-
meter. (→Blz. 126)
Analoge snelheidsmeter
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio verschillen.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Geeft de rijsnelheid weer
Klok ( →Blz. 119)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Weergave kilometerteller, dagteller en display regeling verlichting instrumenten-
paneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Meters en tellers (7 inch display)
De meters geven allerlei in formatie over het rijden.
Weergave instrumentenpaneel
A
B
C
D
E
F
pM_RAV4_OM_OM42D20E_(EE).book Page 116 Friday, August 7, 2020 1:15 PM

117
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Dagteller:
Geeft de afstand weer die met de auto gereden is
sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk va n elkaar worden gebruikt en verschillende
afstanden weergeven.
Regeling verlichting instrumentenpaneel:
Geeft de helderheid van de verl ichting van het instrumentenpaneel weer die kan worden inge-
steld.
Buitentemperatuur ( →Blz. 118)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden ( →Blz. 121)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 628)
Controlelampje stand selectieh endel en schakelbereik/schakelstap
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik/de geselecteerde
schakelstap weer ( →Blz. 290, 294)

Digitale snelheidsmeter
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio verschillen.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Geeft de rijsnelheid weer
Klok ( →Blz. 119)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
G
H
I
A
B
C
D
pM_RAV4_OM_OM42D20E_(EE).book Page 117 Friday, August 7, 2020 1:15 PM

1182-1. Instrumentenpaneel
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Weergave kilometerteller, dagteller en display regeling verlichting instrumenten-
paneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk va n elkaar worden gebruikt en verschillende
afstanden weergeven.
Regeling verlichting instrumentenpaneel:
Geeft de helderheid van de verl ichting van het instrumentenpaneel weer die kan worden inge-
steld.
Buitentemperatuur ( →Blz. 118)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden ( →Blz. 121)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 628)
Controlelampje stand selectieh endel en schakelbereik/schakelstap
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik/de geselecteerde
schakelstap weer ( →Blz. 290, 294)
■Tellers en display worden verlicht als
Het contact AAN staat.
■Bij het wijzigen van de rijmodus
●De kleur van de snelheidsmeter wijzigt
overeenkomstig de geselecteerde rijmo-
dus. ( →Blz. 436)
●AWD-uitvoering: De kleur van de snel-
heidsmeter wijzigt overeenkomstig de
geselecteerde rijmodus of modus van de
Multi-terrain Select. ( →Blz. 436, 438)
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd.
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Geeft de buitentemperatuur aan binnen
het bereik -40°C tot 50°C.
●Wanneer de buitentemperatuur ongeveer
3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en
blijft daarna branden.
■LCD-scherm
→ Blz. 122
■Persoonlijke voorkeursinstellingen
De instellingen (bijvoorbeeld de weergave
van het instrumentenpaneel) kunnen worden
gewijzigd op het scherm van het multi-
informatiedisplay. ( →Blz. 126)
E
F
G
H
I
pM_RAV4_OM_OM42D20E_(EE).book Page 118 Friday, August 7, 2020 1:15 PM

119
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van de
kilometerteller, dagte
ller A, dagteller B
en de helderheid van de verlichting van
het instrumentenpaneel.
 Als de dagteller wordt weergegeven,
wordt deze gereset als de toets inge-
drukt wordt gehouden. 
Wanneer het display van de regeling
van de verlichting van het instrumen-
tenpaneel wordt weergegeven, kunt
u de helderheid van de verlichting
van het instrumentenpaneel afstel-
len door de toets ingedrukt te hou-
den.
■Afstellen helderheid instrumentenpa-
neel
De helderheid van de verlichting van het
instrumentenpaneel kan afzonderlijk worden
aangepast wanneer de achterlichten branden
en wanneer de achterlichten uit zijn. Wan-
neer de omgeving echter li cht is (bijvoorbeeld
overdag), wordt de helderheid van de verlich-
ting van het instrumentenpaneel niet aange-
past wanneer de achterlichten worden
ingeschakeld.
De klok kan worden ingesteld via het
multi-informatiedisplay of het navigatie-
/multimediasysteem.
Auto's zonder navigatiesysteem of
multimediasysteem
Door het scherm “Clock :00” (klok :00)
weer te geven via het scherm op
het multi-informatiedisplay, kunt u de
volgende instellingen met betrekking tot
de klok wijzigen.
 Resetten van de weergave van de
minuten
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het display trager reageren en
worden wijzigingen mogelijk met enige
vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met ernstig letsel tot
gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 661)
Gebruik van de toets ODO TRIP
Afstellen van de klok
pM_RAV4_OM_OM42D20E_(EE).book Page 119 Friday, August 7, 2020 1:15 PM
