6408-2. Stappen die genomen moeten worden in noodgevallen

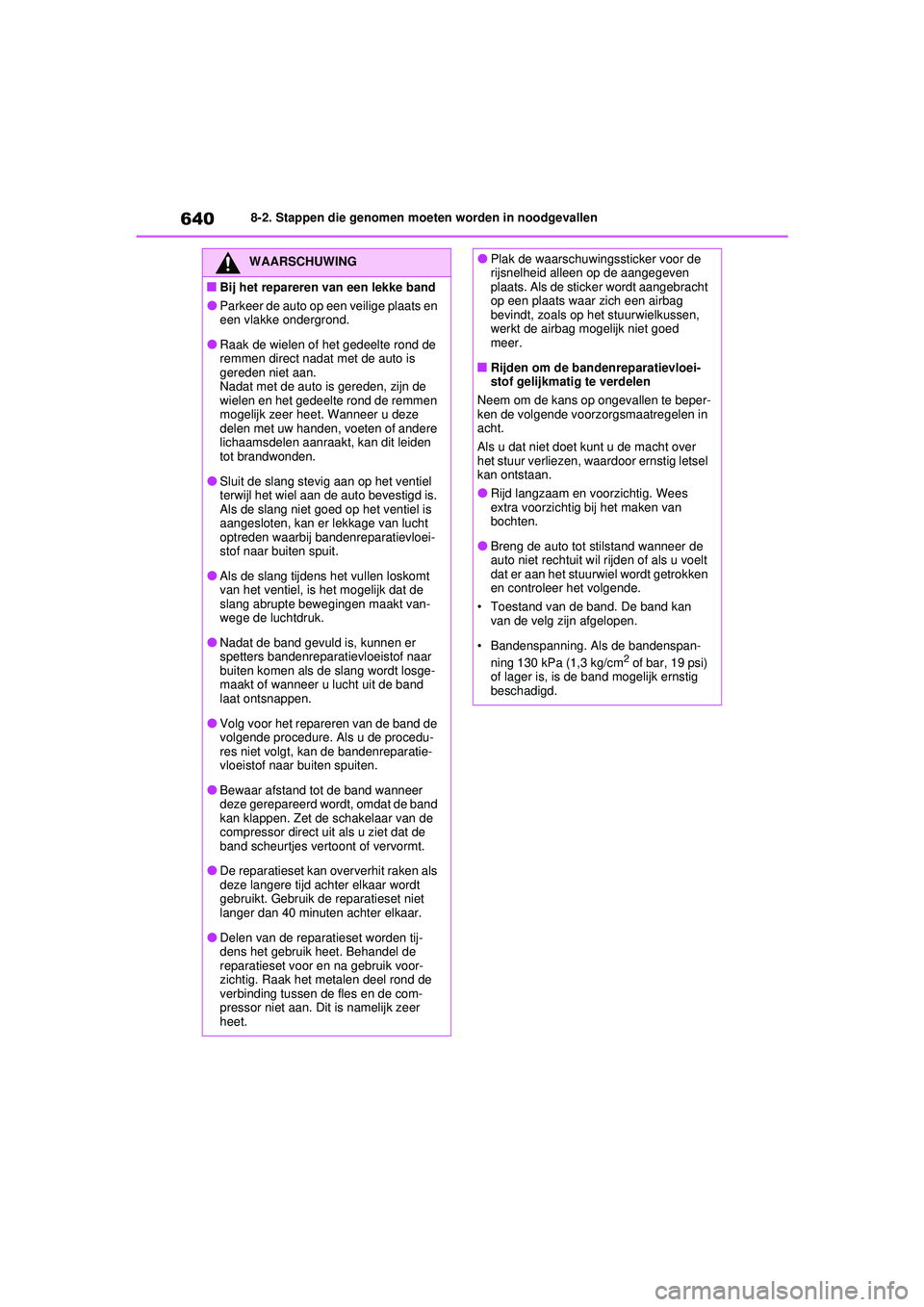

WAARSCHUWING
■Bij het repareren van een lekke band
●Parkeer de auto op een veilige plaats en
een vlakke ondergrond.
●Raak de wielen of het gedeelte rond de
remmen direct nadat met de auto is
gereden niet aan.
Nadat met de auto is gereden, zijn de
wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen met uw handen, voeten of andere
lichaamsdelen aanraakt, kan dit leiden
tot brandwonden.
●Sluit de slang stevig aan op het ventiel
terwijl het wiel aan de auto bevestigd is.
Als de slang niet goed op het ventiel is
aangesloten, kan er lekkage van lucht
optreden waarbij bandenreparatievloei-
stof naar buiten spuit.
●Als de slang tijdens het vullen loskomt
van het ventiel, is het mogelijk dat de
slang abrupte bewegingen maakt van-
wege de luchtdruk.
●Nadat de band gevuld is, kunnen er
spetters bandenreparatievloeistof naar
buiten komen als de slang wordt losge-
maakt of wanneer u lucht uit de band
laat ontsnappen.
●Volg voor het repareren van de band de
volgende procedure. Als u de procedu-
res niet volgt, kan de bandenreparatie-
vloeistof naar buiten spuiten.
●Bewaar afstand tot de band wanneer
deze gerepareerd wordt, omdat de band
kan klappen. Zet de schakelaar van de
compressor direct uit als u ziet dat de
band scheurtjes vertoont of vervormt.
●De reparatieset kan oververhit raken als
deze langere tijd achter elkaar wordt
gebruikt. Gebruik de reparatieset niet
langer dan 40 minuten achter elkaar.
●Delen van de reparatieset worden tij-
dens het gebruik heet. Behandel de
reparatieset voor en na gebruik voor-
zichtig. Raak het metalen deel rond de
verbinding tussen de fles en de com-
pressor niet aan. Dit is namelijk zeer
heet.
●Plak de waarschuwingssticker voor de
rijsnelheid alleen op de aangegeven
plaats. Als de sticker wordt aangebracht
op een plaats waar zich een airbag
bevindt, zoals op het stuurwielkussen,
werkt de airbag mogelijk niet goed
meer.
■Rijden om de bandenreparatievloei-
stof gelijkmatig te verdelen
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Als u dat niet doet kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
●Rijd langzaam en voorzichtig. Wees
extra voorzichtig bij het maken van
bochten.
●Breng de auto tot stilstand wanneer de
auto niet rechtuit wil rijden of als u voelt
dat er aan het stuurwiel wordt getrokken
en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspan- ning 130 kPa (1,3 kg/cm
2 of bar, 19 psi)
of lager is, is de band mogelijk ernstig
beschadigd.
pM_RAV4_OM_OM42D20E_(EE).book Page 640 Friday, August 7, 2020 1:15 PM

641
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
OPMERKING
■Een noodreparatie uitvoeren
●Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging is veroorzaakt door
perforatie van het loopvlak door een
scherp voorwerp, zoals een spijker of
een schroef.
Verwijder de spijker of de schroef niet
uit de band. Door het verwijderen van
de spijker of de schroef kan het gat gro-
ter worden waardoor de band niet meer
tijdelijk gerepareerd kan worden.
●De reparatieset is niet waterbestendig.
Zorg dat de bandenreparatieset niet in
aanraking komt met water, bijvoorbeeld
bij gebruik tijdens regen.
●Zet de bandenreparatieset niet op een
stoffige ondergrond, zoals in het zand of
in de berm. Als de reparatieset stof e.d.
opzuigt, kunnen er storingen optreden.
●Plaats de bandenreparatieset verticaal.
De bandenreparatieset werkt anders
niet.
■Voorzorgsmaatregelen voor de ban-
denreparatieset
●De reparatieset heeft als voeding 12V-
gelijkstroom nodig. Sluit de reparatieset
niet aan op andere voedingsbronnen.
●Als er brandstofdruppels op de repara-
tieset terechtkomen, kan de set bescha-
digd raken. Zorg dat de set niet met
brandstof in aanraking kan komen.
●Berg de reparatieset op, zodat de set
beschermd is tegen vuil en vocht.
●Berg de reparatieset op in de bagage-
ruimte, buiten bereik van kinderen.
●Demonteer de reparatieset niet en
breng geen wijzigingen aan. Stel onder-
delen als de bandenspanningsmeter
niet bloot aan schokken. Hierdoor kun-
nen storingen optreden.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
(auto's met bandenspanningswaar-
schuwingssysteem)
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang na het gebruik van
bandenreparatievloeistof de bandenspan-
ningssensor en -zender wanneer de band
wordt gerepareerd of vervangen.
( → Blz. 572)
pM_RAV4_OM_OM42D20E_(EE).book Page 641 Friday, August 7, 2020 1:15 PM

6428-2. Stappen die genomen moeten worden in noodgevallen
Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P
(auto's met automatische transmis-
sie of Multidrive CVT) of R (auto's
met handgeschakelde transmissie).
 Schakel de inbraaksensor en hel-
lingsensor uit (indien aanwezig)
(→Blz. 102)
 Zet de motor uit.
 Schakel de alarmknipperlichten in.
(→Blz. 608)
 Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(→Blz. 180)
Als uw auto een lekke
band heeft (auto's met een
reservewiel)
Uw auto is voorzien van een reser-
vewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden:
→Blz. 570
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Voor het opkrikken van de
auto (auto's met krik en
gereedschap)
pM_RAV4_OM_OM42D20E_(EE).book Page 642 Friday, August 7, 2020 1:15 PM

643
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

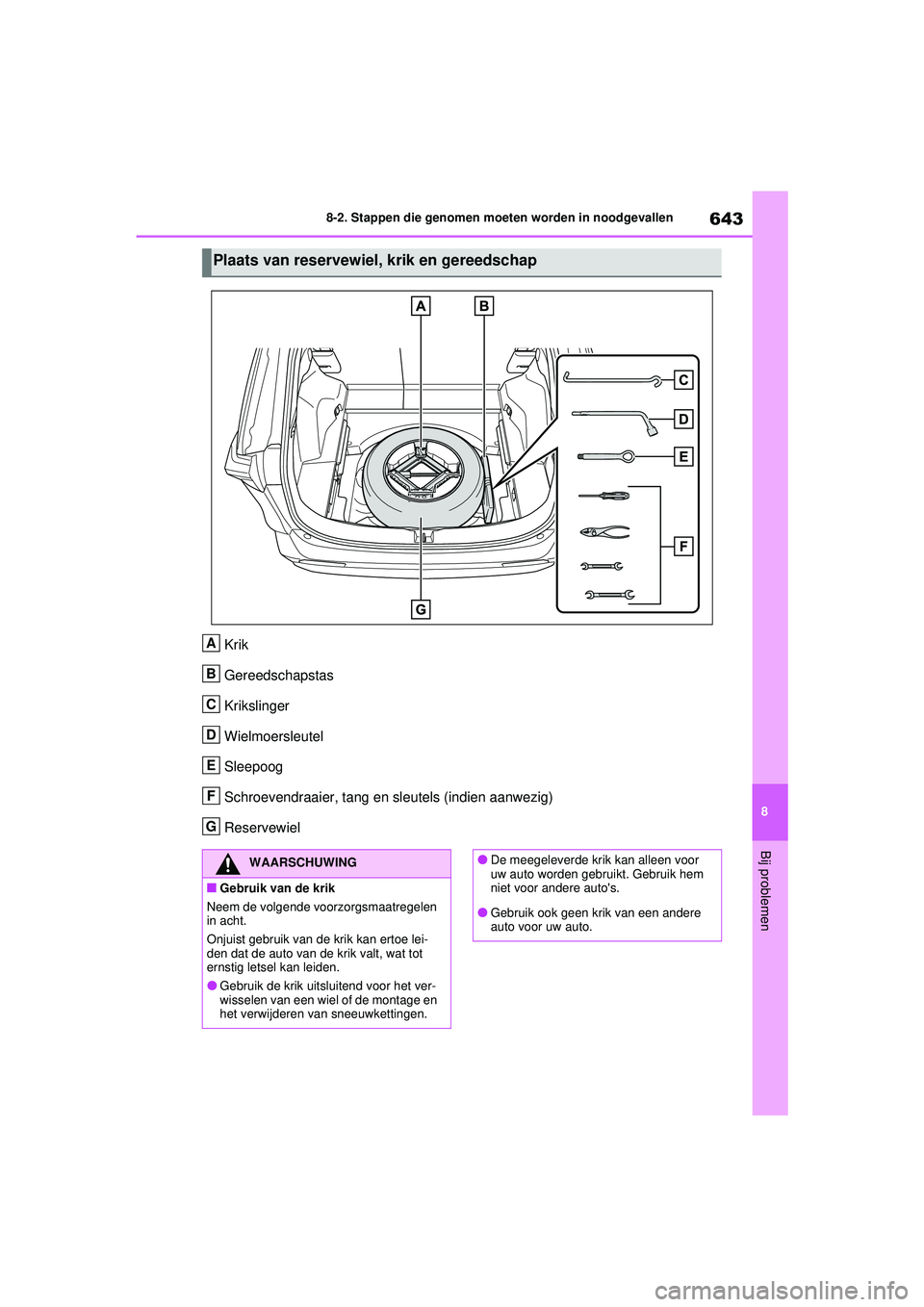

Krik
Gereedschapstas
Krikslinger
Wielmoersleutel
Sleepoog
Schroevendraaier, tang en sleutels (indien aanwezig)
Reservewiel
Plaats van reservewiel, krik en gereedschap
A
B
C
D
E
F
G
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen
in acht.
Onjuist gebruik van de krik kan ertoe lei-
den dat de auto van de krik valt, wat tot
ernstig letsel kan leiden.
●Gebruik de krik uitsluitend voor het ver-
wisselen van een wiel of de montage en
het verwijderen van sneeuwkettingen.
●De meegeleverde krik kan alleen voor
uw auto worden gebruikt. Gebruik hem
niet voor andere auto's.
●Gebruik ook geen krik van een andere
auto voor uw auto.
pM_RAV4_OM_OM42D20E_(EE).book Page 643 Friday, August 7, 2020 1:15 PM

6448-2. Stappen die genomen moeten worden in noodgevallen

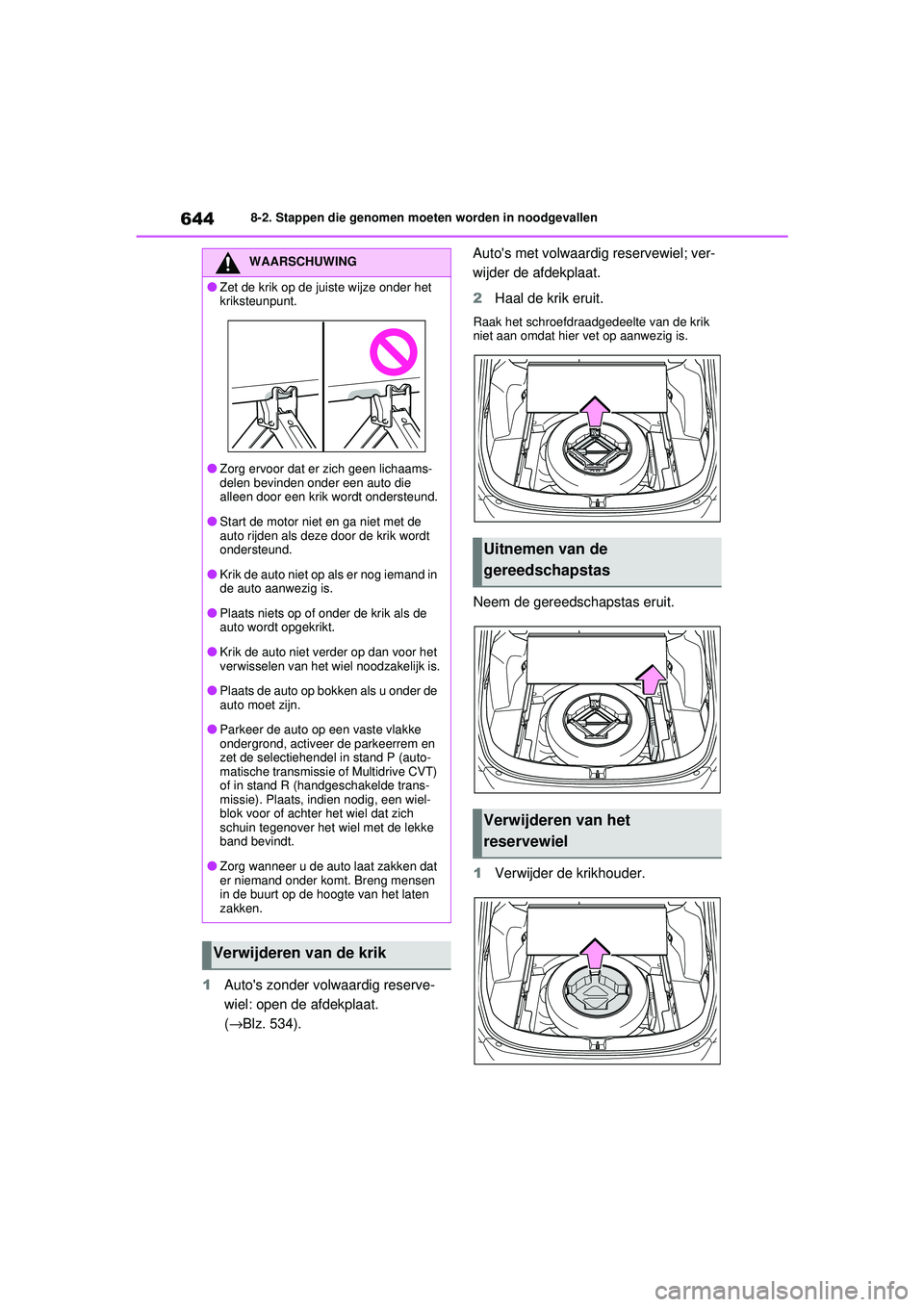

1Auto's zonder volwaardig reserve-
wiel: open de afdekplaat.
(→Blz. 534). Auto's met volwaardig reservewiel; ver-
wijder de afdekplaat.
2
Haal de krik eruit.
Raak het schroefdraadgedeelte van de krik
niet aan omdat hier vet op aanwezig is.
Neem de gereedschapstas eruit.
1Verwijder de krikhouder.
WAARSCHUWING
●Zet de krik op de juiste wijze onder het
kriksteunpunt.
●Zorg ervoor dat er zich geen lichaams-
delen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Start de motor niet en ga niet met de
auto rijden als deze door de krik wordt
ondersteund.
●Krik de auto niet op als er nog iemand in
de auto aanwezig is.
●Plaats niets op of onder de krik als de
auto wordt opgekrikt.
●Krik de auto niet verder op dan voor het
verwisselen van het wi el noodzakelijk is.
●Plaats de auto op bokken als u onder de
auto moet zijn.
●Parkeer de auto op een vaste vlakke
ondergrond, activeer de parkeerrem en
zet de selectiehendel in stand P (auto-
matische transmissie of Multidrive CVT)
of in stand R (handgeschakelde trans-
missie). Plaats, indien nodig, een wiel-
blok voor of achter het wiel dat zich
schuin tegenover het wiel met de lekke
band bevindt.
●Zorg wanneer u de auto laat zakken dat
er niemand onder komt. Breng mensen
in de buurt op de hoogte van het laten
zakken.
Verwijderen van de krik
Uitnemen van de
gereedschapstas
Verwijderen van het
reservewiel
pM_RAV4_OM_OM42D20E_(EE).book Page 644 Friday, August 7, 2020 1:15 PM

645
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
2

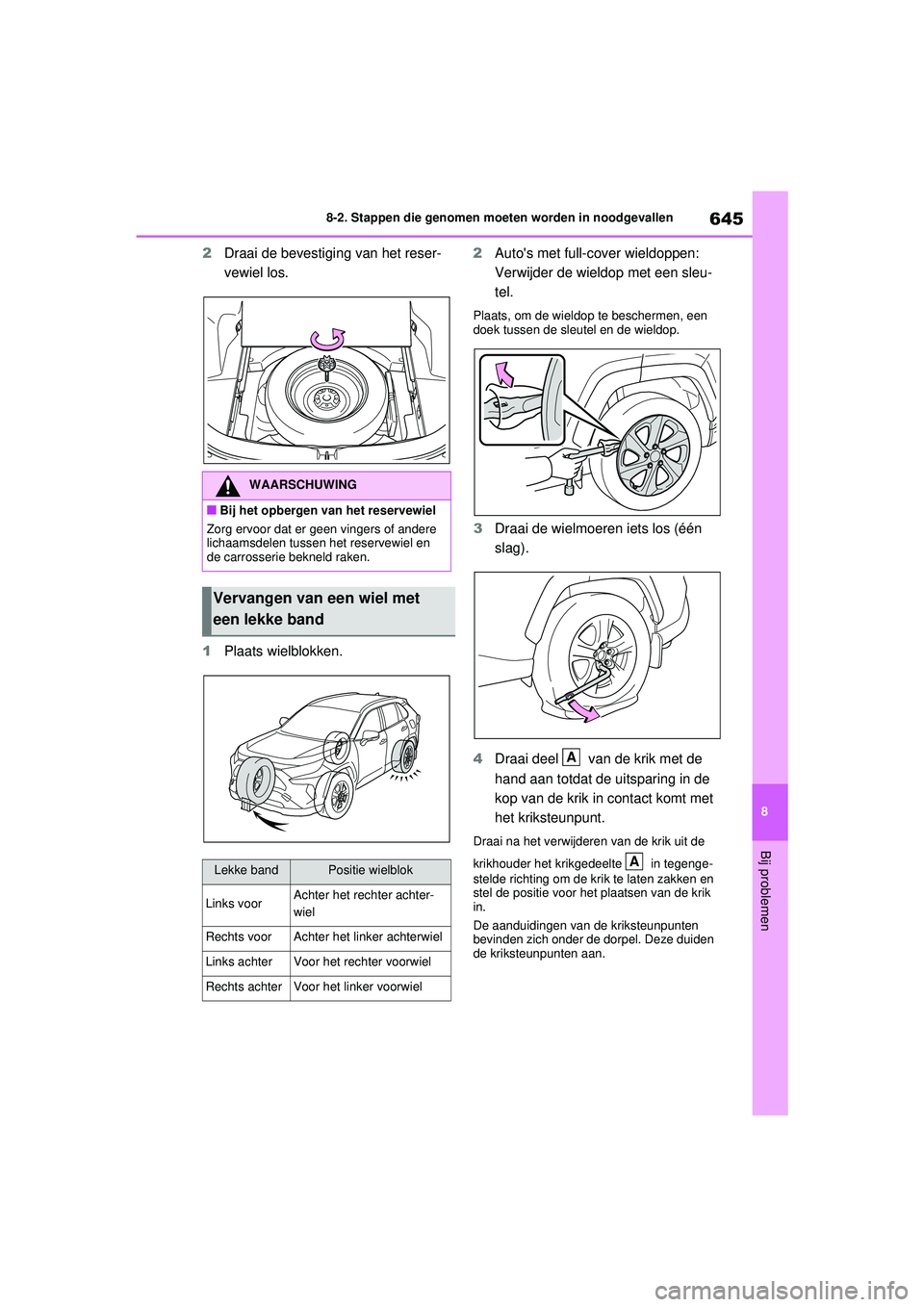

Draai de bevestiging van het reser-
vewiel los.
1 Plaats wielblokken. 2
Auto's met full-cover wieldoppen:
Verwijder de wieldop met een sleu-
tel.
Plaats, om de wieldop te beschermen, een
doek tussen de sleutel en de wieldop.
3Draai de wielmoeren iets los (één
slag).
4 Draai deel van de krik met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
Draai na het verwijderen van de krik uit de
krikhouder het krikgedeelte in tegenge-
stelde richting om de krik te laten zakken en
stel de positie voor het plaatsen van de krik
in.
De aanduidingen van de kriksteunpunten
bevinden zich onder de dorpel. Deze duiden
de kriksteunpunten aan.
WAARSCHUWING
■Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere
lichaamsdelen tussen het reservewiel en
de carrosserie bekneld raken.
Vervangen van een wiel met
een lekke band
Lekke bandPositie wielblok
Links voorAchter het rechter achter-
wiel
Rechts voorAchter het linker achterwiel
Links achterVoor het rechter voorwiel
Rechts achterVoor het linker voorwiel
A
A
pM_RAV4_OM_OM42D20E_(EE).book Page 645 Friday, August 7, 2020 1:15 PM

6468-2. Stappen die genomen moeten worden in noodgevallen

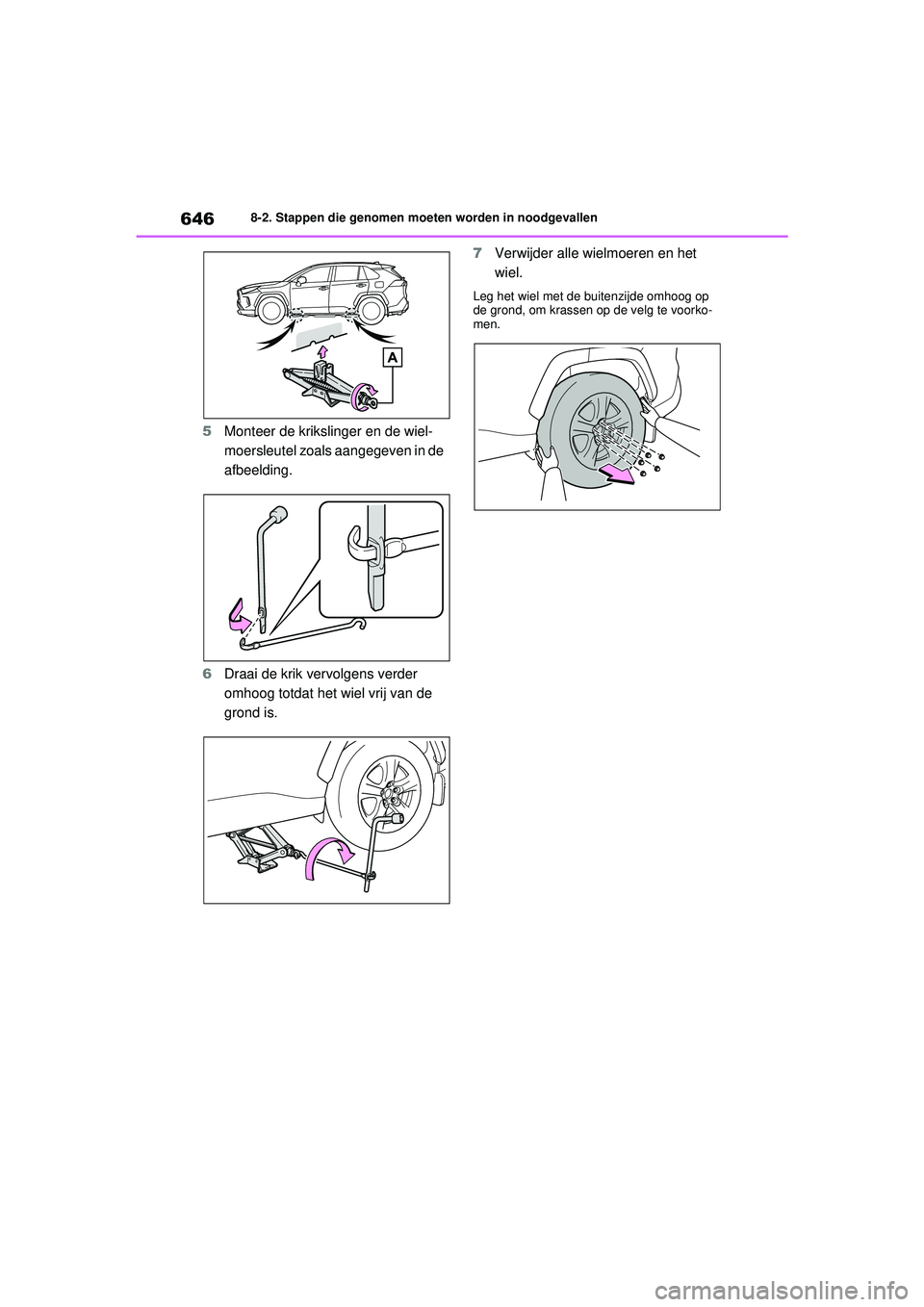

5Monteer de krikslinger en de wiel-
moersleutel zoals aangegeven in de
afbeelding.
6 Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is. 7
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde omhoog op
de grond, om krassen op de velg te voorko-
men.
pM_RAV4_OM_OM42D20E_(EE).book Page 646 Friday, August 7, 2020 1:15 PM

647
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

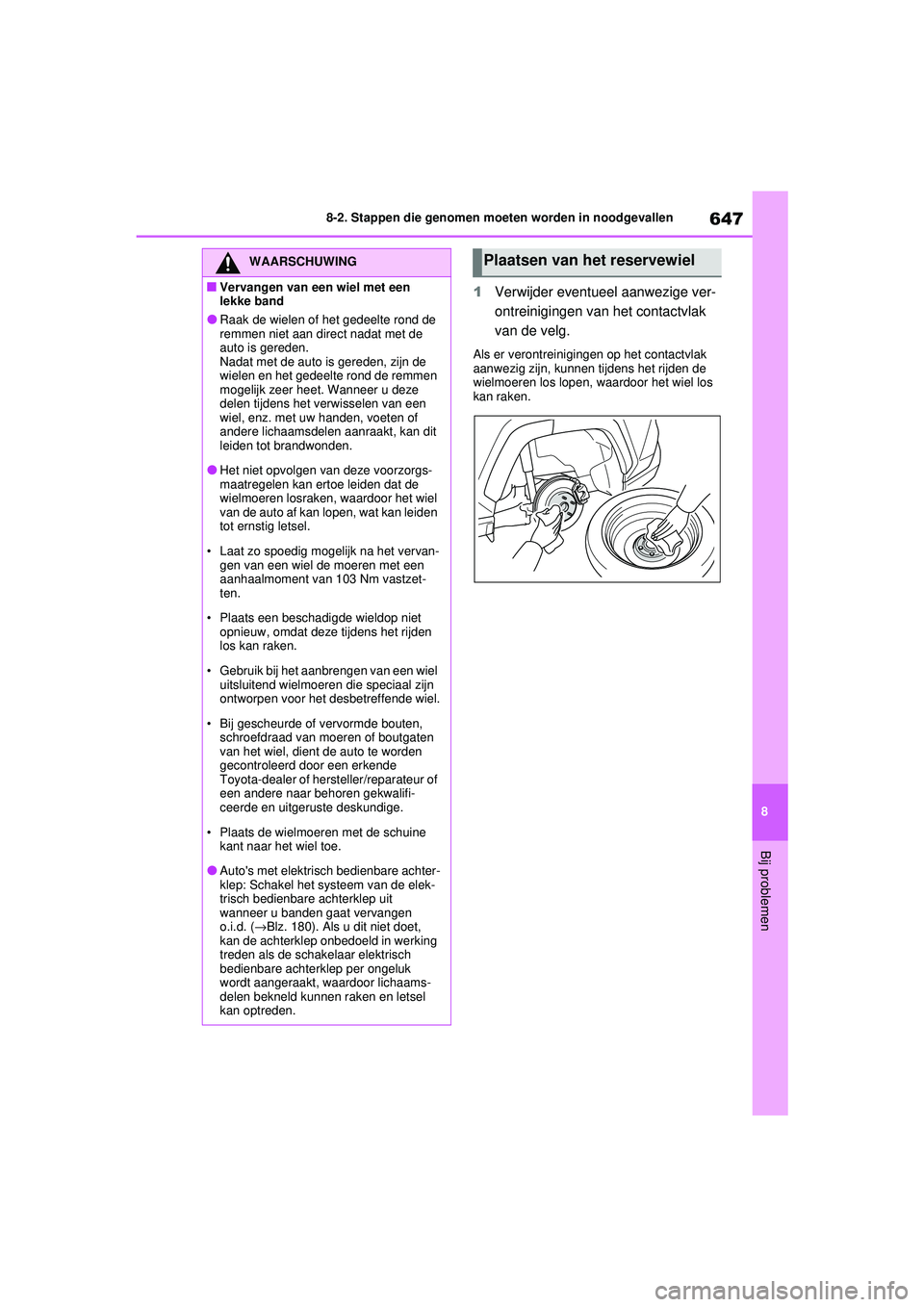

1
Verwijder eventueel aanwezige ver-
ontreinigingen van het contactvlak
van de velg.
Als er verontreinigingen op het contactvlak
aanwezig zijn, kunnen tijdens het rijden de
wielmoeren los lopen, waardoor het wiel los
kan raken.
WAARSCHUWING
■Vervangen van een wiel met een
lekke band
●Raak de wielen of het gedeelte rond de
remmen niet aan direct nadat met de
auto is gereden.
Nadat met de auto is gereden, zijn de
wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen tijdens het verwisselen van een
wiel, enz. met uw handen, voeten of
andere lichaamsdelen aanraakt, kan dit
leiden tot brandwonden.
●Het niet opvolgen van deze voorzorgs-
maatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel
van de auto af kan lopen, wat kan leiden
tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervan- gen van een wiel de moeren met een
aanhaalmoment van 103 Nm vastzet-
ten.
• Plaats een beschadigde wieldop niet opnieuw, omdat deze tijdens het rijden
los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn
ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten
van het wiel, dient de auto te worden
gecontroleerd door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
●Auto's met elektrisch bedienbare achter-
klep: Schakel het systeem van de elek-
trisch bedienbare achterklep uit
wanneer u banden gaat vervangen
o.i.d. ( →Blz. 180). Als u dit niet doet,
kan de achterklep onbedoeld in werking
treden als de schakelaar elektrisch
bedienbare achterklep per ongeluk
wordt aangeraakt, waardoor lichaams-
delen bekneld kunnen raken en letsel
kan optreden.
Plaatsen van het reservewiel
pM_RAV4_OM_OM42D20E_(EE).book Page 647 Friday, August 7, 2020 1:15 PM

6488-2. Stappen die genomen moeten worden in noodgevallen

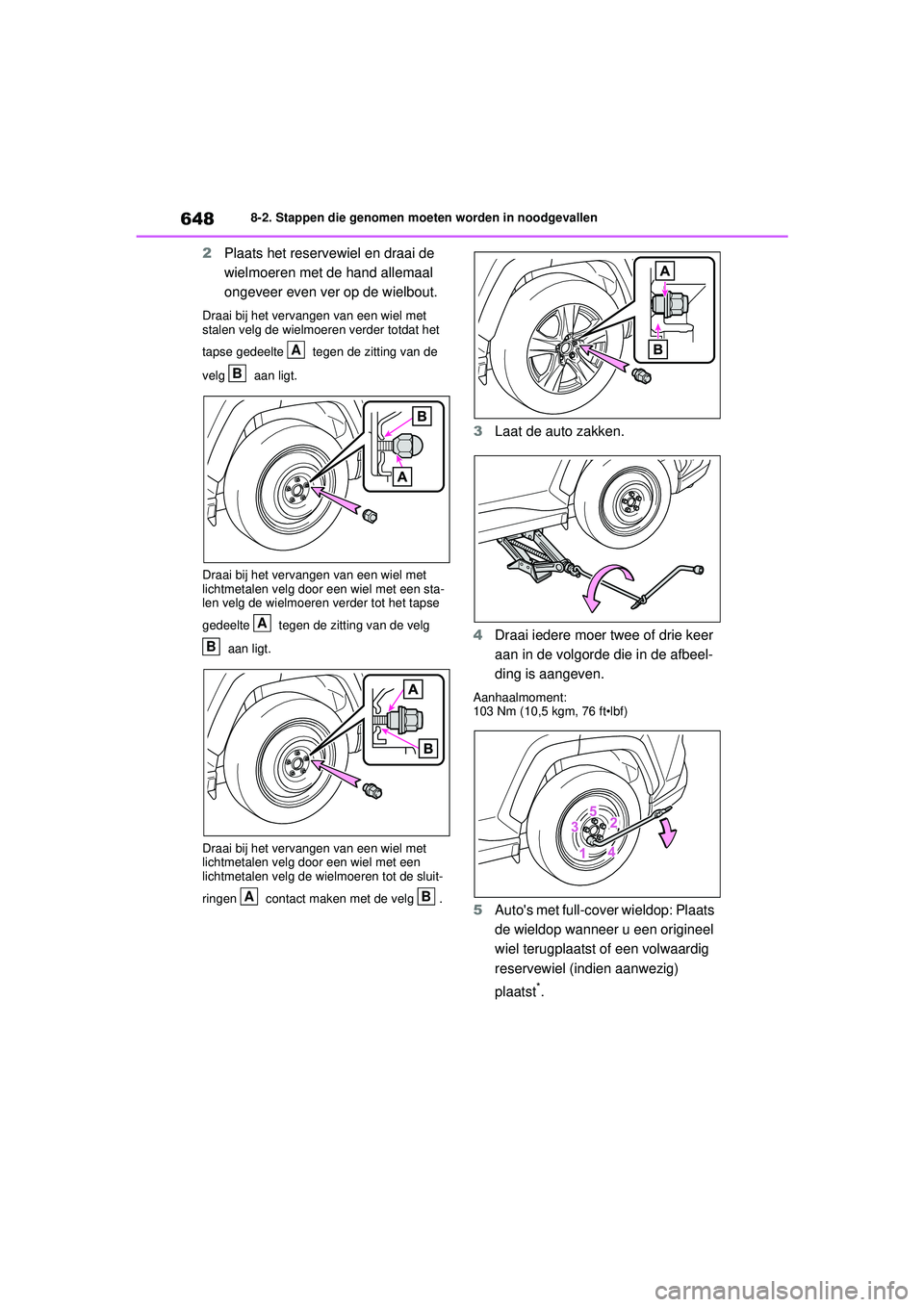

2Plaats het reservewiel en draai de
wielmoeren met de hand allemaal
ongeveer even ver op de wielbout.
Draai bij het vervangen van een wiel met
stalen velg de wielmoeren verder totdat het
tapse gedeelte tegen de zitting van de
velg aan ligt.
Draai bij het vervangen van een wiel met
lichtmetalen velg door een wiel met een sta-
len velg de wielmoeren verder tot het tapse
gedeelte tegen de zitting van de velg
aan ligt.
Draai bij het vervangen van een wiel met
lichtmetalen velg door een wiel met een
lichtmetalen velg de wielmoeren tot de sluit-
ringen contact maken met de velg .
3 Laat de auto zakken.
4 Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
5Auto's met full-cover wieldop: Plaats
de wieldop wanneer u een origineel
wiel terugplaatst of een volwaardig
reservewiel (ind ien aanwezig)
plaatst
*.
A
B
A
B
AB
pM_RAV4_OM_OM42D20E_(EE).book Page 648 Friday, August 7, 2020 1:15 PM

649
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Breng de uitsparing in de wieldop in lijn met
het ventieldopje zoals aangegeven.
*: De wieldop kan niet worden gemonteerd
op het compacte reservewiel.
6 Berg het wiel met de lekke band, de
krik en het gereedschap op.
■Het compacte reservewiel (indien aan-
wezig)
●Op de band van het compacte reservewiel
staat aan de zijkant de aanduiding TEM-
PORARY USE ONLY (alleen voor tijdelijk
gebruik).
Gebruik het compacte reservewiel alleen
tijdelijk en alleen in noodgevallen.
●Controleer de bandenspanning van het
compacte reservewiel. ( →Blz. 678)
■Gebruik van het compacte reservewiel
(indien aanwezig)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender,
waardoor een te lage bandenspanning hier-
van niet wordt aangegeven door het banden-
spanningswaarschuwingssysteem. Verder
zal, als u het compacte reservewiel monteert
nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit
lampje blijven branden.
■Als het compacte reservewiel (indien
aanwezig) is gemonteerd
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden.
■Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw of
ijs (auto's met een compact reserve-
wiel)
Vervang een van de achterwielen van de
auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer
sneeuwkettingen op de voorwielen:
1 Vervang het wiel links of rechts achter
door het compacte reservewiel.
2 Vervang het wiel met de lekke voorband
door het wiel dat van de achterzijde
afkomstig is.
3 Monteer sneeuwkettingen op de voorwie-
len.
■Opbergen van de krik
Stel voor het opbergen van de krik de hoogte
van de krik af totdat deze overeenkomt met
de vorm van de krikhouder.
pM_RAV4_OM_OM42D20E_(EE).book Page 649 Friday, August 7, 2020 1:15 PM
