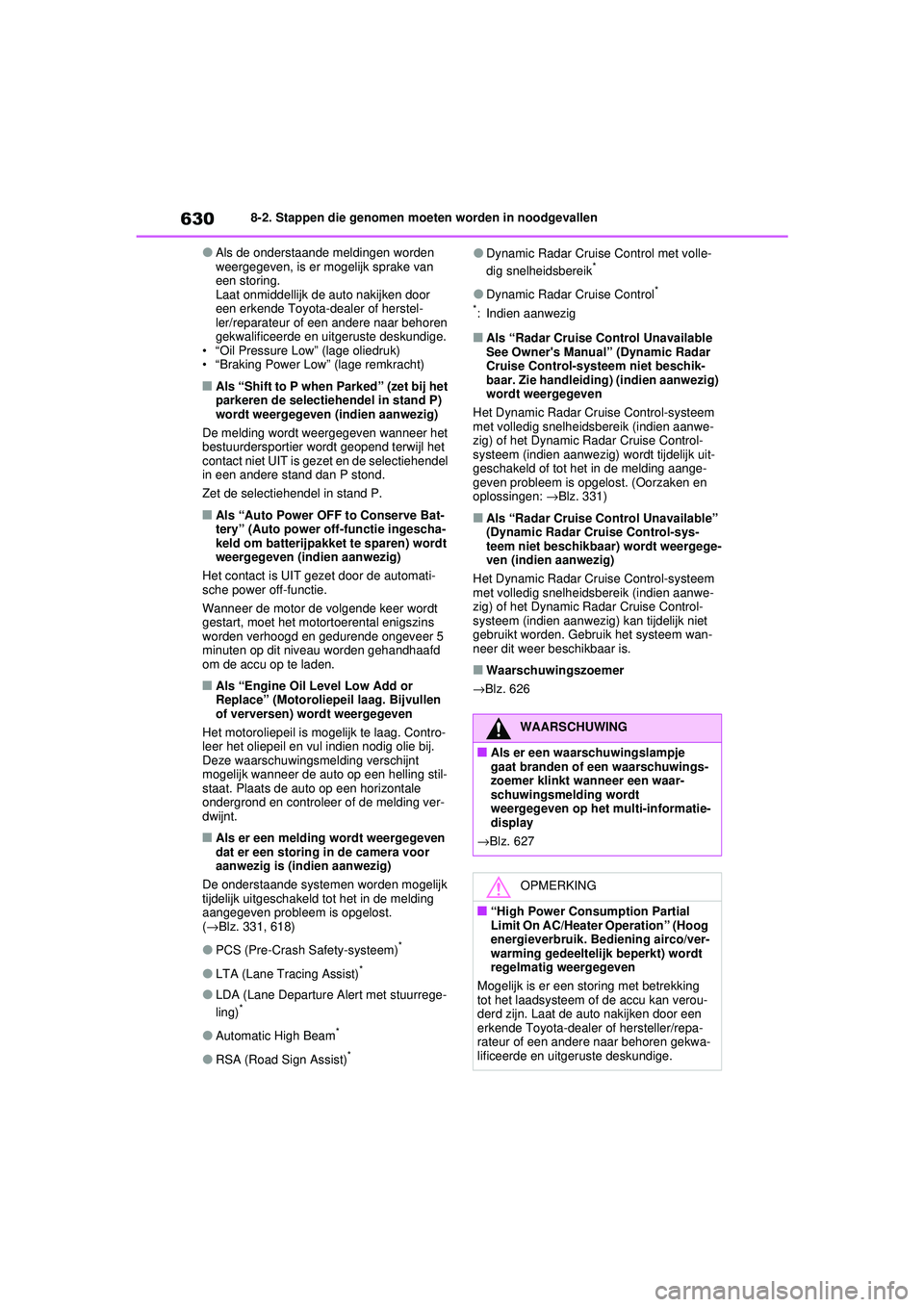

6308-2. Stappen die genomen moeten worden in noodgevallen
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing.
Laat onmiddellijk de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
■Als “Shift to P when Parked” (zet bij het
parkeren de selectiehendel in stand P)
wordt weergegeven (indien aanwezig)
De melding wordt weergegeven wanneer het
bestuurdersportier wordt geopend terwijl het
contact niet UIT is gezet en de selectiehendel
in een andere stand dan P stond.
Zet de selectiehendel in stand P.
■Als “Auto Power OFF to Conserve Bat-
tery” (Auto power off-functie ingescha-
keld om batterijpakket te sparen) wordt
weergegeven (indien aanwezig)
Het contact is UIT gezet door de automati-
sche power off-functie.
Wanneer de motor de volgende keer wordt
gestart, moet het motortoerental enigszins
worden verhoogd en gedurende ongeveer 5
minuten op dit niveau worden gehandhaafd
om de accu op te laden.
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag. Contro-
leer het oliepeil en vul indien nodig olie bij.
Deze waarschuwingsmelding verschijnt
mogelijk wanneer de auto op een helling stil-
staat. Plaats de auto op een horizontale
ondergrond en controleer of de melding ver-
dwijnt.
■Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is (indien aanwezig)
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
( → Blz. 331, 618)
●PCS (Pre-Crash Safety-systeem)*
●LTA (Lane Tracing Assist)*
●LDA (Lane Departure Alert met stuurrege-
ling)*
●Automatic High Beam*
●RSA (Road Sign Assist)*
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik*
●Dynamic Radar Cruise Control*
*
: Indien aanwezig
■Als “Radar Cruise Control Unavailable
See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet beschik-
baar. Zie handleiding) (indien aanwezig)
wordt weergegeven
Het Dynamic Radar Cruise Control-systeem
met volledig snelheidsbereik (indien aanwe-
zig) of het Dynamic Radar Cruise Control-
systeem (indien aanwezig) wordt tijdelijk uit-
geschakeld of tot het in de melding aange-
geven probleem is opgelost. (Oorzaken en
oplossingen: →Blz. 331)
■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven (indien aanwezig)
Het Dynamic Radar Cruise Control-systeem
met volledig snelheidsbereik (indien aanwe-
zig) of het Dynamic Radar Cruise Control-
systeem (indien aanwezig) kan tijdelijk niet
gebruikt worden. Gebruik het systeem wan-
neer dit weer beschikbaar is.
■Waarschuwingszoemer
→ Blz. 626
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschuwings-
zoemer klinkt wanneer een waar-
schuwingsmelding wordt
weergegeven op het multi-informatie-
display
→ Blz. 627
OPMERKING
■“High Power Consumption Partial
Limit On AC/Heater Operation” (Hoog
energieverbruik. Bediening airco/ver-
warming gedeeltelijk beperkt) wordt
regelmatig weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de accu kan verou-
derd zijn. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
pM_RAV4_OM_OM42D20E_(EE).book Page 630 Friday, August 7, 2020 1:15 PM

631
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P
(auto's met automatische transmis-
sie of Multidrive CVT) of N (auto's
met handgeschakelde transmissie).
 Schakel de inbraaksensor en hel-
lingsensor uit (indien aanwezig)
(→Blz. 102)
 Zet de motor uit.
 Schakel de alarmknipperlichten in.
(→Blz. 608)
 Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(→Blz. 171)
 Controleer de mate waarin de band
beschadigd is.
Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging te wijten is aan perfo-
ratie van het loopvlak door een spijker
of schroef.
• Haal de spijker of schroef niet uit de band. Door het verwijderen van de
spijker of de schroef kan het gat gro-
ter worden waardoor de band niet
meer tijdelijk gerepareerd kan wor-
den.
• Rijd de auto naar voren tot het gat,
voor zover zichtbaa r, zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te voorko-
men.
Als uw auto een lekke
band heeft (auto's zonder
een reservewiel)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt
door een spijker of schroef die
door het loopvlak van de band
steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatie-
set. (De set bestaat uit een fles
met bandenreparatievloeistof. De
bandenreparatievloeistof kan
slechts één keer worden gebruikt
voor de tijdelijke reparatie van één
band, waarbij de spijker of schroef
in het loopvlak moet blijven zit-
ten.) Afhankelijk van de beschadi-
ging van de lekke band kan hij
mogelijk niet gerepareerd worden
met de bandenreparatieset.
(→Blz. 632)
Laat na de noodreparatie met de
bandenreparatieset de band repa-
reren of vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan.
In zo'n geval kan de band bij het gebruik
van een reparatieset exploderen.
Voordat u de band repareert
pM_RAV4_OM_OM42D20E_(EE).book Page 631 Friday, August 7, 2020 1:15 PM

6328-2. Stappen die genomen moeten worden in noodgevallen

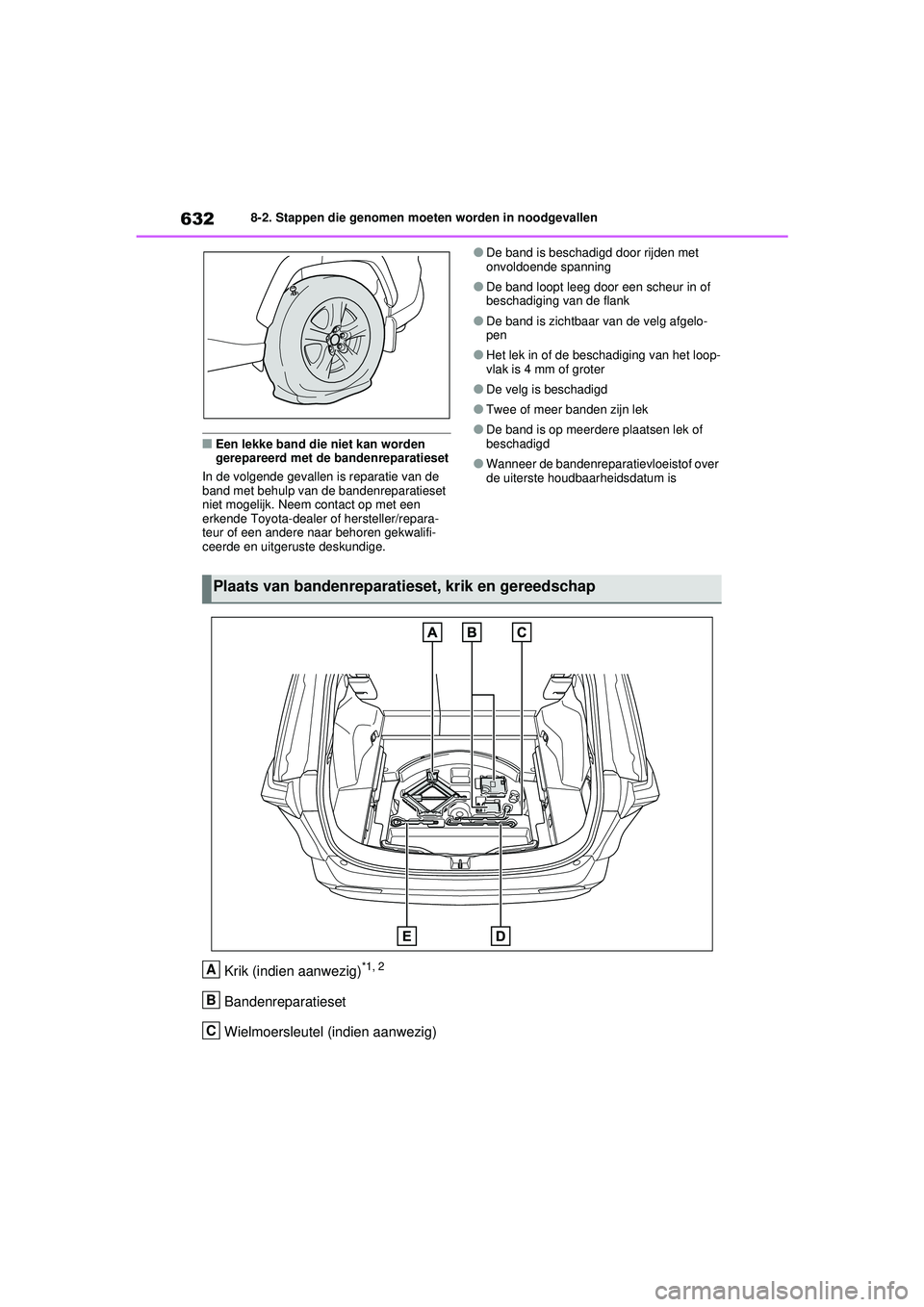

■Een lekke band die niet kan worden
gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de
band met behulp van de bandenreparatieset
niet mogelijk. Neem contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●De band is beschadigd door rijden met
onvoldoende spanning
●De band loopt leeg door een scheur in of
beschadiging van de flank
●De band is zichtbaar van de velg afgelo-
pen
●Het lek in of de beschadiging van het loop-
vlak is 4 mm of groter
●De velg is beschadigd
●Twee of meer banden zijn lek
●De band is op meerdere plaatsen lek of
beschadigd
●Wanneer de bandenreparatievloeistof over
de uiterste houdbaarheidsdatum is
Krik (indien aanwezig)*1, 2
Bandenreparatieset
Wielmoersleutel (indien aanwezig)
Plaats van bandenreparatieset, krik en gereedschap
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 632 Friday, August 7, 2020 1:15 PM

633
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

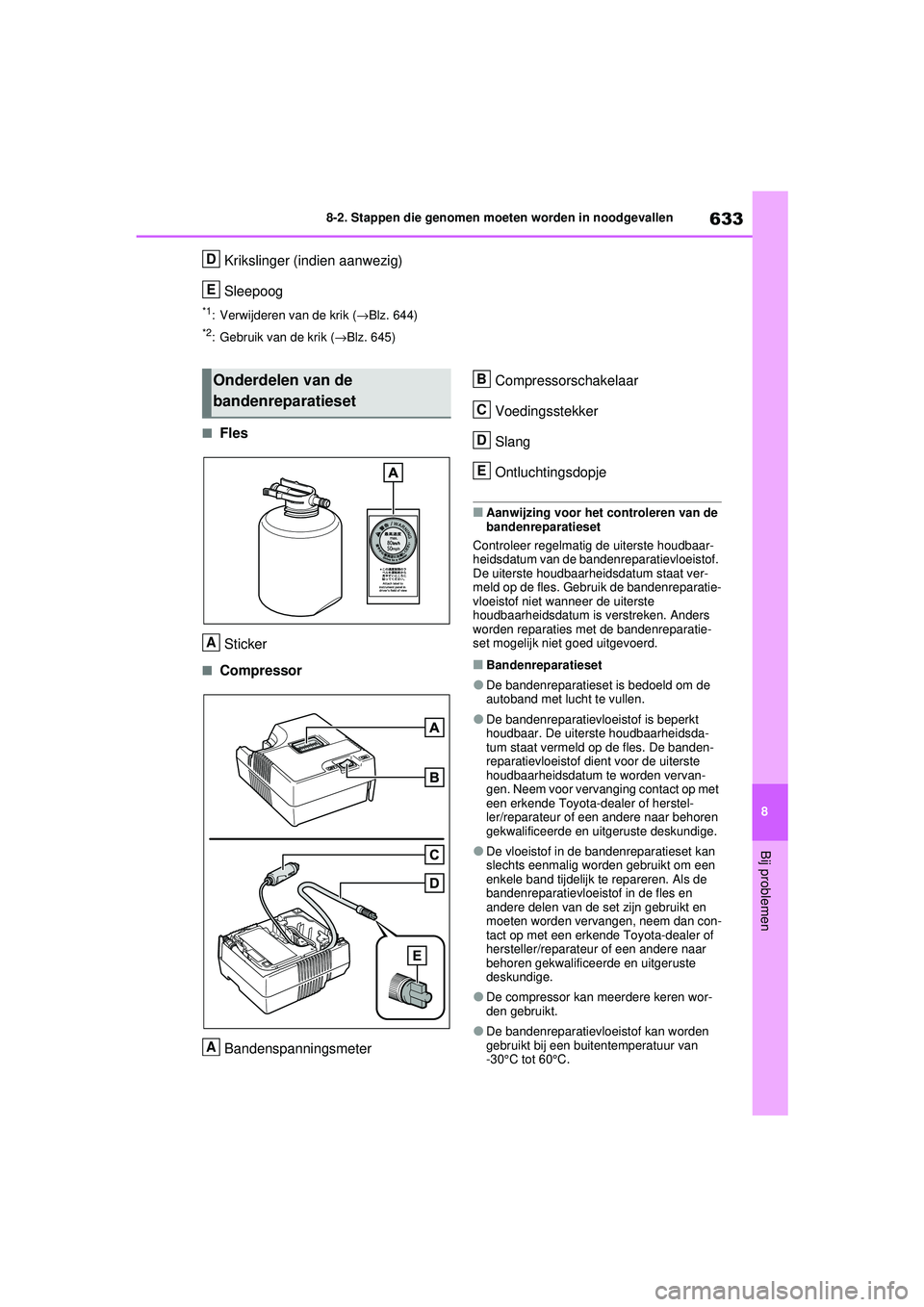

Krikslinger (indien aanwezig)
Sleepoog
*1: Verwijderen van de krik (
→Blz. 644)
*2: Gebruik van de krik ( →Blz. 645)
■Fles
Sticker
■Compressor
Bandenspanningsmeter Compressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje
■Aanwijzing voor het controleren van de
bandenreparatieset
Controleer regelmatig de uiterste houdbaar-
heidsdatum van de bandenreparatievloeistof.
De uiterste houdbaarheidsdatum staat ver-
meld op de fles. Gebruik de bandenreparatie-
vloeistof niet wanneer de uiterste
houdbaarheidsdatum is verstreken. Anders
worden reparaties met de bandenreparatie-
set mogelijk niet goed uitgevoerd.
■Bandenreparatieset
●De bandenreparatieset is bedoeld om de
autoband met lucht te vullen.
●De bandenreparatievloeistof is beperkt
houdbaar. De uiterste houdbaarheidsda-
tum staat vermeld op de fles. De banden-
reparatievloeistof dient voor de uiterste
houdbaarheidsdatum te worden vervan-
gen. Neem voor vervanging contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De vloeistof in de bandenreparatieset kan
slechts eenmalig worden gebruikt om een
enkele band tijdelijk te repareren. Als de
bandenreparatievloeistof in de fles en
andere delen van de set zijn gebruikt en
moeten worden vervangen, neem dan con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●De compressor kan meerdere keren wor-
den gebruikt.
●De bandenreparatievloeistof kan worden
gebruikt bij een buitentemperatuur van
-30°C tot 60°C.
D
E
Onderdelen van de
bandenreparatieset
A
A
B
C
D
E
pM_RAV4_OM_OM42D20E_(EE).book Page 633 Friday, August 7, 2020 1:15 PM

6348-2. Stappen die genomen moeten worden in noodgevallen

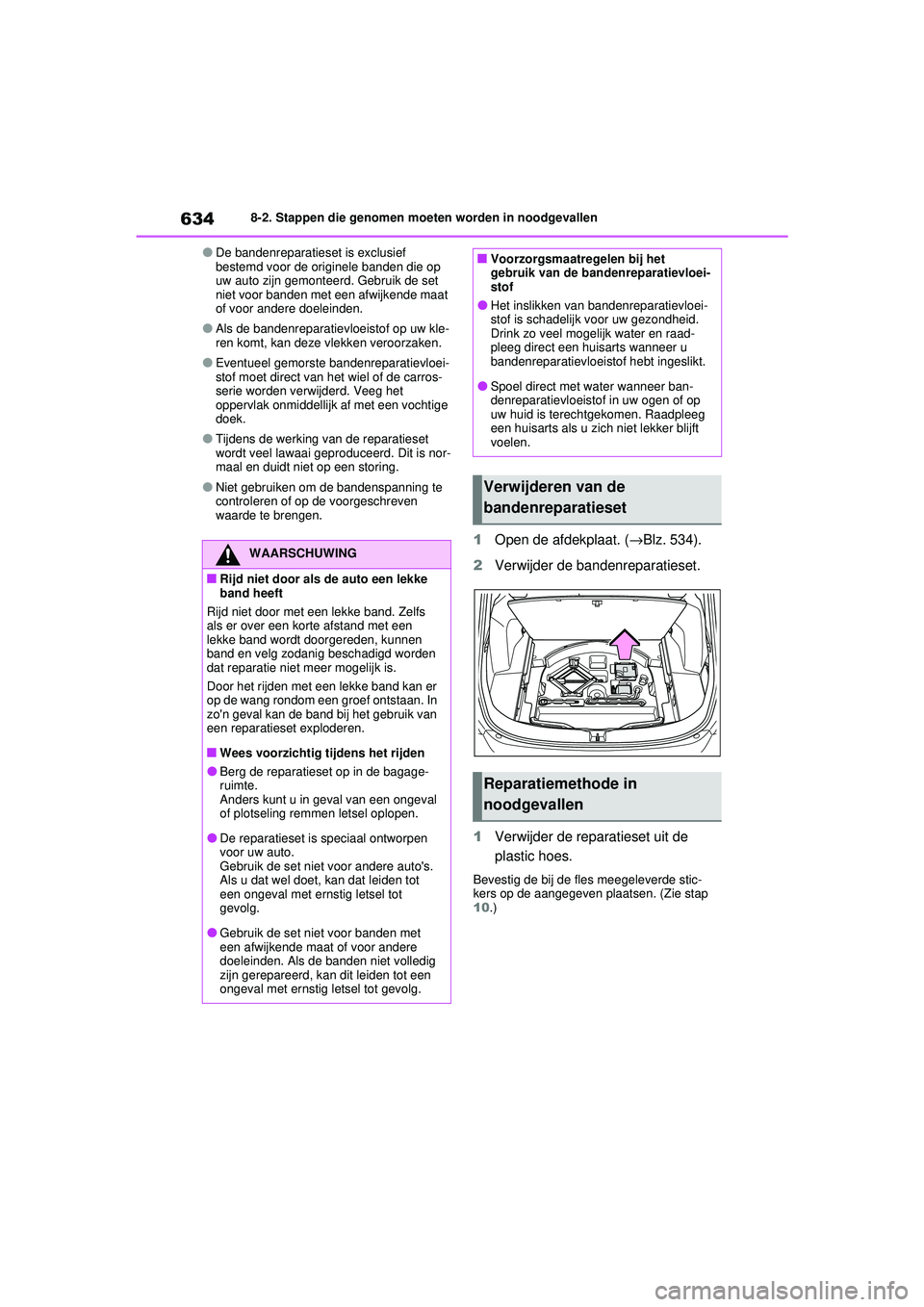

●De bandenreparatieset is exclusief
bestemd voor de originele banden die op
uw auto zijn gemonteerd. Gebruik de set
niet voor banden met een afwijkende maat
of voor andere doeleinden.
●Als de bandenreparatievloeistof op uw kle-
ren komt, kan deze vlekken veroorzaken.
●Eventueel gemorste bandenreparatievloei-
stof moet direct van het wiel of de carros-
serie worden verwijderd. Veeg het
oppervlak onmiddellijk af met een vochtige
doek.
●Tijdens de werking van de reparatieset
wordt veel lawaai geproduceerd. Dit is nor-
maal en duidt niet op een storing.
●Niet gebruiken om de bandenspanning te
controleren of op de voorgeschreven
waarde te brengen.
1Open de afdekplaat. ( →Blz. 534).
2 Verwijder de bandenreparatieset.
1 Verwijder de reparatieset uit de
plastic hoes.
Bevestig de bij de fles meegeleverde stic-
kers op de aangegeven plaatsen. (Zie stap
10.)
WAARSCHUWING
■Rijd niet door als de auto een lekke
band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan. In
zo'n geval kan de band bij het gebruik van
een reparatieset exploderen.
■Wees voorzichtig tijdens het rijden
●Berg de reparatieset op in de bagage-
ruimte.
Anders kunt u in geval van een ongeval
of plotseling remmen letsel oplopen.
●De reparatieset is speciaal ontworpen
voor uw auto.
Gebruik de set niet voor andere auto's.
Als u dat wel doet, kan dat leiden tot
een ongeval met ernstig letsel tot
gevolg.
●Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig
zijn gerepareerd, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
■Voorzorgsmaatregelen bij het
gebruik van de bandenreparatievloei-
stof
●Het inslikken van bandenreparatievloei-
stof is schadelijk voor uw gezondheid.
Drink zo veel mogelijk water en raad-
pleeg direct een huisarts wanneer u
bandenreparatievloeistof hebt ingeslikt.
●Spoel direct met water wanneer ban-
denreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg
een huisarts als u zich niet lekker blijft
voelen.
Verwijderen van de
bandenreparatieset
Reparatiemethode in
noodgevallen
pM_RAV4_OM_OM42D20E_(EE).book Page 634 Friday, August 7, 2020 1:15 PM

635
8

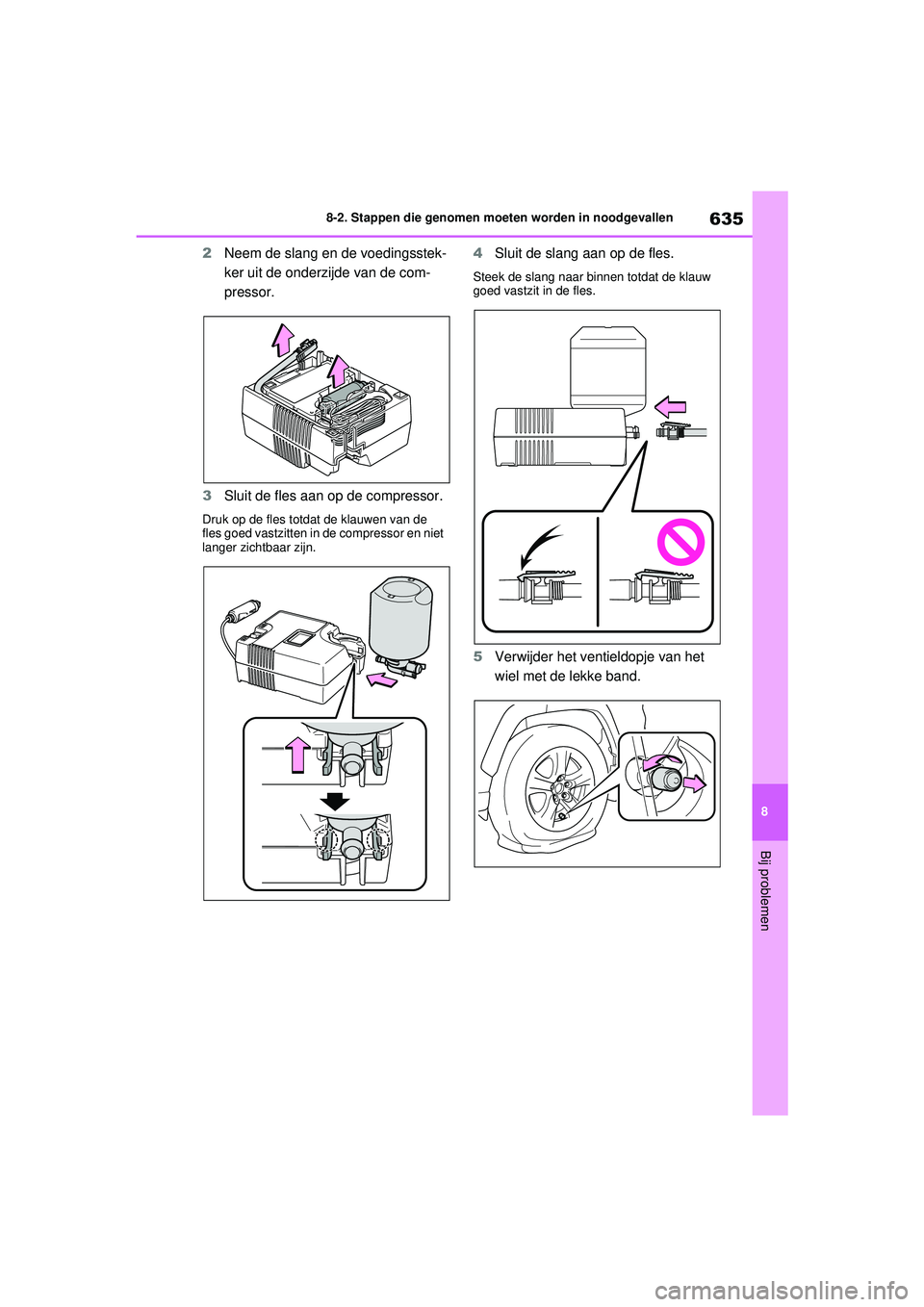

8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
2
Neem de slang en de voedingsstek-
ker uit de onderzijde van de com-
pressor.
3 Sluit de fles aan op de compressor.
Druk op de fles totdat de klauwen van de
fles goed vastzitten in de compressor en niet
langer zichtbaar zijn.
4Sluit de slang aan op de fles.
Steek de slang naar binnen totdat de klauw
goed vastzit in de fles.
5Verwijder het ventieldopje van het
wiel met de lekke band.
pM_RAV4_OM_OM42D20E_(EE).book Page 635 Friday, August 7, 2020 1:15 PM

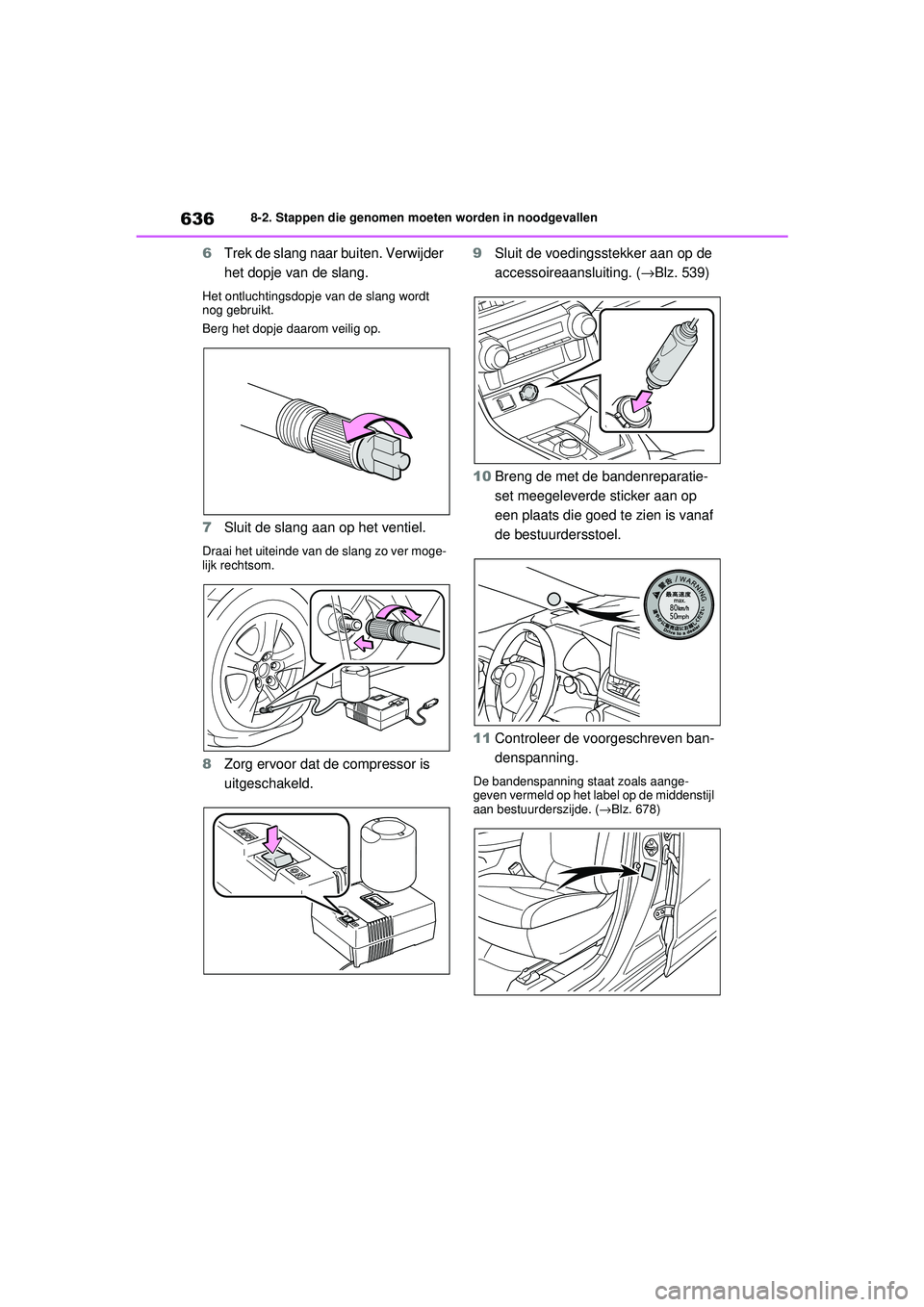

6368-2. Stappen die genomen moeten worden in noodgevallen
6Trek de slang naar buiten. Verwijder
het dopje van de slang.
Het ontluchtingsdopje van de slang wordt
nog gebruikt.
Berg het dopje daarom veilig op.
7Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver moge-
lijk rechtsom.
8Zorg ervoor dat de compressor is
uitgeschakeld. 9
Sluit de voedingsstekker aan op de
accessoireaansluiting. ( →Blz. 539)
10 Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
11 Controleer de voorgeschreven ban-
denspanning.
De bandenspanning staat zoals aange-
geven vermeld op het label op de middenstijl
aan bestuurderszijde. ( →Blz. 678)
pM_RAV4_OM_OM42D20E_(EE).book Page 636 Friday, August 7, 2020 1:15 PM

637
8

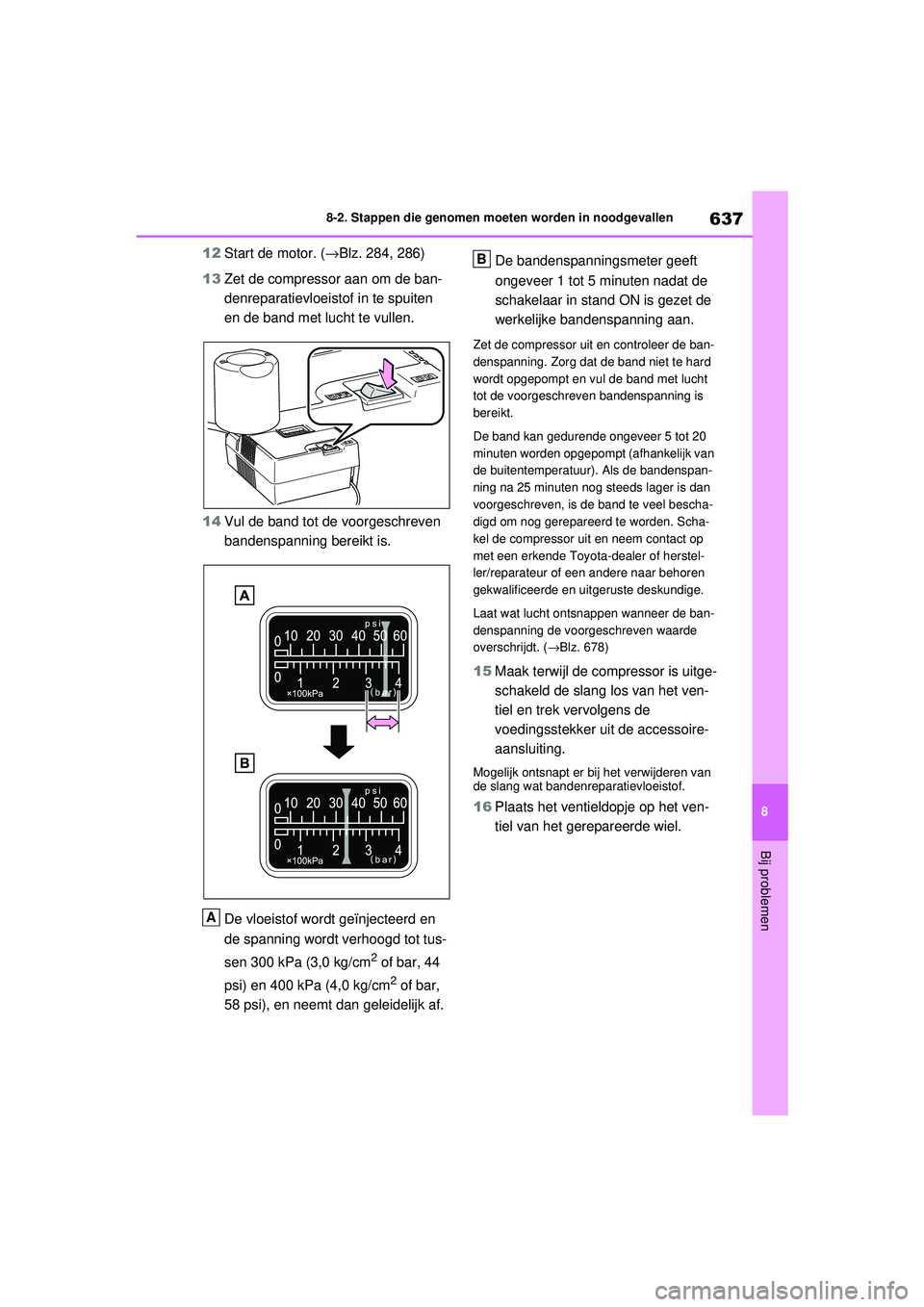

8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
12
Start de motor. ( →Blz. 284, 286)
13 Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
14 Vul de band tot de voorgeschreven
bandenspanning bereikt is.
De vloeistof wordt geïnjecteerd en
de spanning wordt verhoogd tot tus-
sen 300 kPa (3,0 kg/cm
2 of bar, 44
psi) en 400 kPa (4,0 kg/cm
2 of bar,
58 psi), en neemt dan geleidelijk af. De bandenspanningsmeter geeft
ongeveer 1 tot 5 minuten nadat de
schakelaar in stand ON is gezet de
werkelijke bandenspanning aan.
Zet de compressor uit en controleer de ban-
denspanning. Zorg dat de band niet te hard
wordt opgepompt en vul de band met lucht
tot de voorgeschreven bandenspanning is
bereikt.
De band kan gedurende ongeveer 5 tot 20
minuten worden opgepompt (afhankelijk van
de buitentemperatuur). Als de bandenspan-
ning na 25 minuten nog steeds lager is dan
voorgeschreven, is de band te veel bescha-
digd om nog gerepareerd te worden. Scha-
kel de compressor uit en neem contact op
met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Laat wat lucht ontsnappen wanneer de ban-
denspanning de voorgeschreven waarde
overschrijdt. (
→Blz. 678)
15 Maak terwijl de compressor is uitge-
schakeld de slang los van het ven-
tiel en trek vervolgens de
voedingsstekker uit de accessoire-
aansluiting.
Mogelijk ontsnapt er bij het verwijderen van
de slang wat bandenreparatievloeistof.
16Plaats het ventieldopje op het ven-
tiel van het gerepareerde wiel.
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 637 Friday, August 7, 2020 1:15 PM

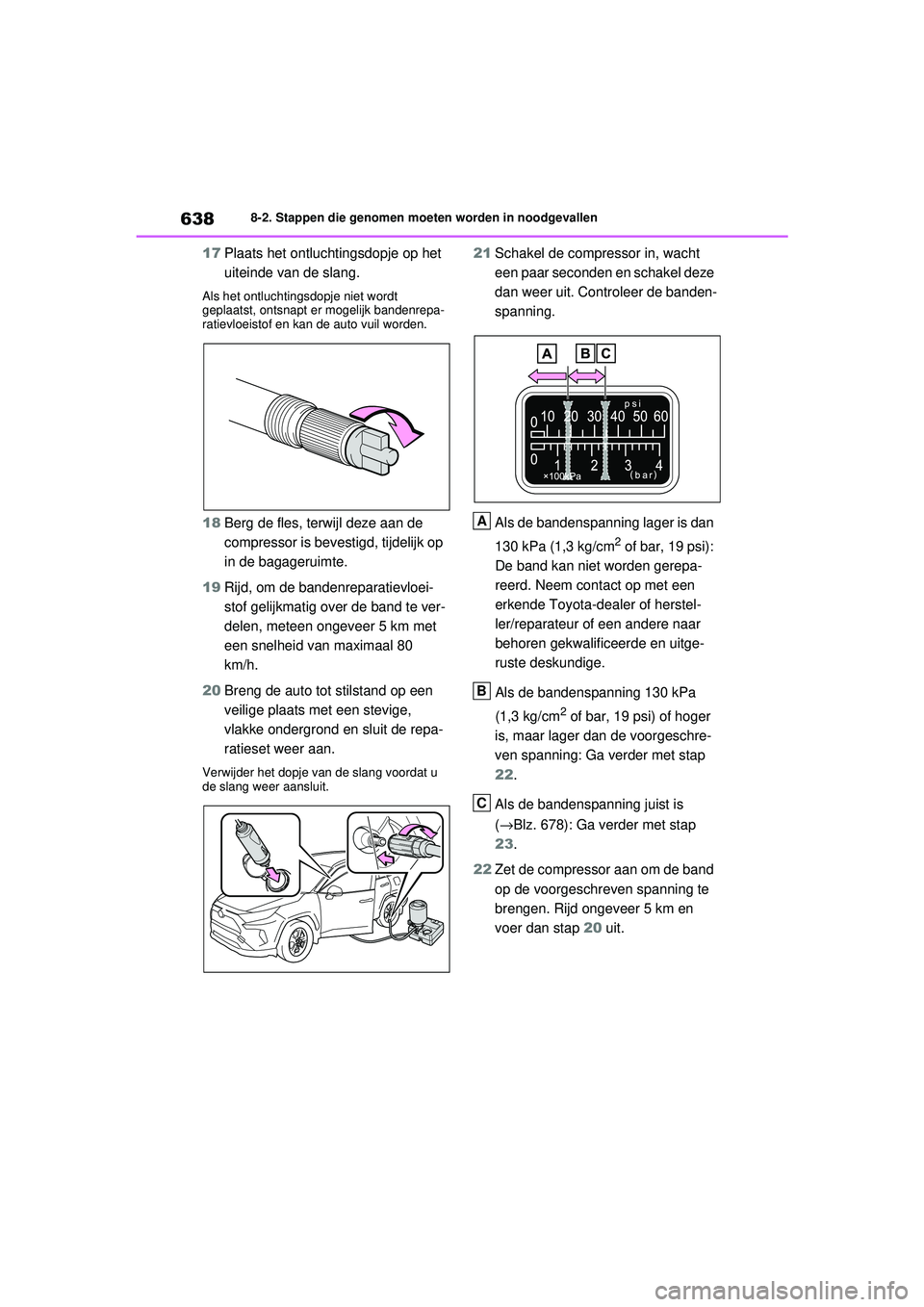

6388-2. Stappen die genomen moeten worden in noodgevallen
17Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenrepa-
ratievloeistof en kan de auto vuil worden.
18Berg de fles, terwijl deze aan de
compressor is bevestigd, tijdelijk op
in de bagageruimte.
19 Rijd, om de bandenreparatievloei-
stof gelijkmatig over de band te ver-
delen, meteen ongeveer 5 km met
een snelheid van maximaal 80
km/h.
20 Breng de auto tot stilstand op een
veilige plaats met een stevige,
vlakke ondergrond en sluit de repa-
ratieset weer aan.
Verwijder het dopje van de slang voordat u
de slang weer aansluit.
21Schakel de compressor in, wacht
een paar seconden en schakel deze
dan weer uit. Controleer de banden-
spanning.
Als de bandenspanning lager is dan
130 kPa (1,3 kg/cm
2 of bar, 19 psi):
De band kan niet worden gerepa-
reerd. Neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de bandenspanning 130 kPa
(1,3 kg/cm
2 of bar, 19 psi) of hoger
is, maar lager dan de voorgeschre-
ven spanning: Ga verder met stap
22.
Als de bandenspanning juist is
(→Blz. 678): Ga verder met stap
23.
22 Zet de compressor aan om de band
op de voorgeschreven spanning te
brengen. Rijd ongeveer 5 km en
voer dan stap 20 uit.
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 638 Friday, August 7, 2020 1:15 PM

639
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
23
Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenrepa-
ratievloeistof en kan de auto vuil worden.
24Berg de fles, terwijl deze aan de
compressor is bevestigd, op in de
bagageruimte.
25 Voorkom plotseling remmen, plotse-
ling accelereren en scherpe boch-
ten. Rijd voorzichtig met een
snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige die zich binnen een afstand
van 100 km bevindt voor het repare-
ren of vervangen van de band.
Neem voor de reparatie van een band of
afvoer van de bandenreparatieset contact
op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Laat wanneer u de band laat repareren of
vervangen, de erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige weten dat er bandenreparatievloei-
stof is ingespoten.
■Verwijderen van de krik (indien aanwe-
zig)
Verwijder de krik uit de houder onder de
vloerplaat in de bagageruimte.
Raak het schroefdraadgedeelte van de krik
niet aan omdat hier vet op aanwezig is.
■Als de band te hard wordt opgepompt
1 Neem de slang los van het ventiel.
2 Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de band
om wat lucht te laten ontsnappen.
3 Neem de slang los van het ventiel, verwij-
der het dopje van de slang en sluit dan
de slang weer aan.
4 Zet de compressor aan, wacht enkele
seconden en zet de compressor weer uit.
Controleer of de bandenspanningsmeter
de voorgeschreven spanning aangeeft.
Zet de compressor weer aan als de spanning
onder de voorgeschreven waarde ligt en vul
de band tot de juiste spanning is bereikt.
■Nadat een band is gerepareerd met de
bandenreparatieset
●Vervang de bandenspanningssensor en -
zender.
●Zelfs als de bandenspanning op het voor-
geschreven niveau ligt, gaat mogelijk het
waarschuwingslampje lage bandenspan-
ning branden/knipperen.
pM_RAV4_OM_OM42D20E_(EE).book Page 639 Friday, August 7, 2020 1:15 PM
