6108-1. Belangrijke informatie
Doe eerst de veiligheidsgordel af.
 Als het portier geopend kan worden,
open het dan en verlaat de auto.
 Als het portier niet geopend kan wor-
den, open dan de ruit met de scha-
kelaar voor de ruitbediening en
verlaat de auto via de ruitopening.
 Als de ruit niet geopend kan worden
met de schakelaar voor de ruitbedie-
ning, blijf dan kalm en wacht tot het
waterniveau in de auto stijgt tot het
punt waarop de waterdruk in de auto
gelijk is aan de waterdruk buiten de
auto. Open vervolgens het portier en
verlaat de auto.
Als de auto vastzit
in stijgend water
Als de auto onder water staat, blijf
dan kalm en voer de volgende
handelingen uit.
WAARSCHUWING
■Gebruik van een noodhamer* om in
noodgevallen uit de auto te ontsnap-
pen
De zijruiten voor en achter en de achterruit
kunnen worden ingeslagen met een nood-
hamer
* om in noodgevallen uit de auto te
ontsnappen. Met een noodhamer kunt u
echter niet de voorruit inslaan, omdat deze
van gelaagd glas is.
*: Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige voor
meer informatie over een noodhamer.
■Uit de auto ontsnappen via de ruit-
opening
Er zijn situaties waarin het niet mogelijk is
om uit de auto te ontsnappen via de ruit-
opening ten gevolge van de zitpositie, het
postuur van de inzittende, enz.
Als u gebruikmaakt van de noodhamer,
bekijk dan de plaats van uw stoel en de
grootte van de ruitopening om u ervan te
verzekeren dat de opening groot genoeg
is om erlangs te ontsnappen.
pM_RAV4_OM_OM42D20E_(EE).book Page 610 Friday, August 7, 2020 1:15 PM

611
8

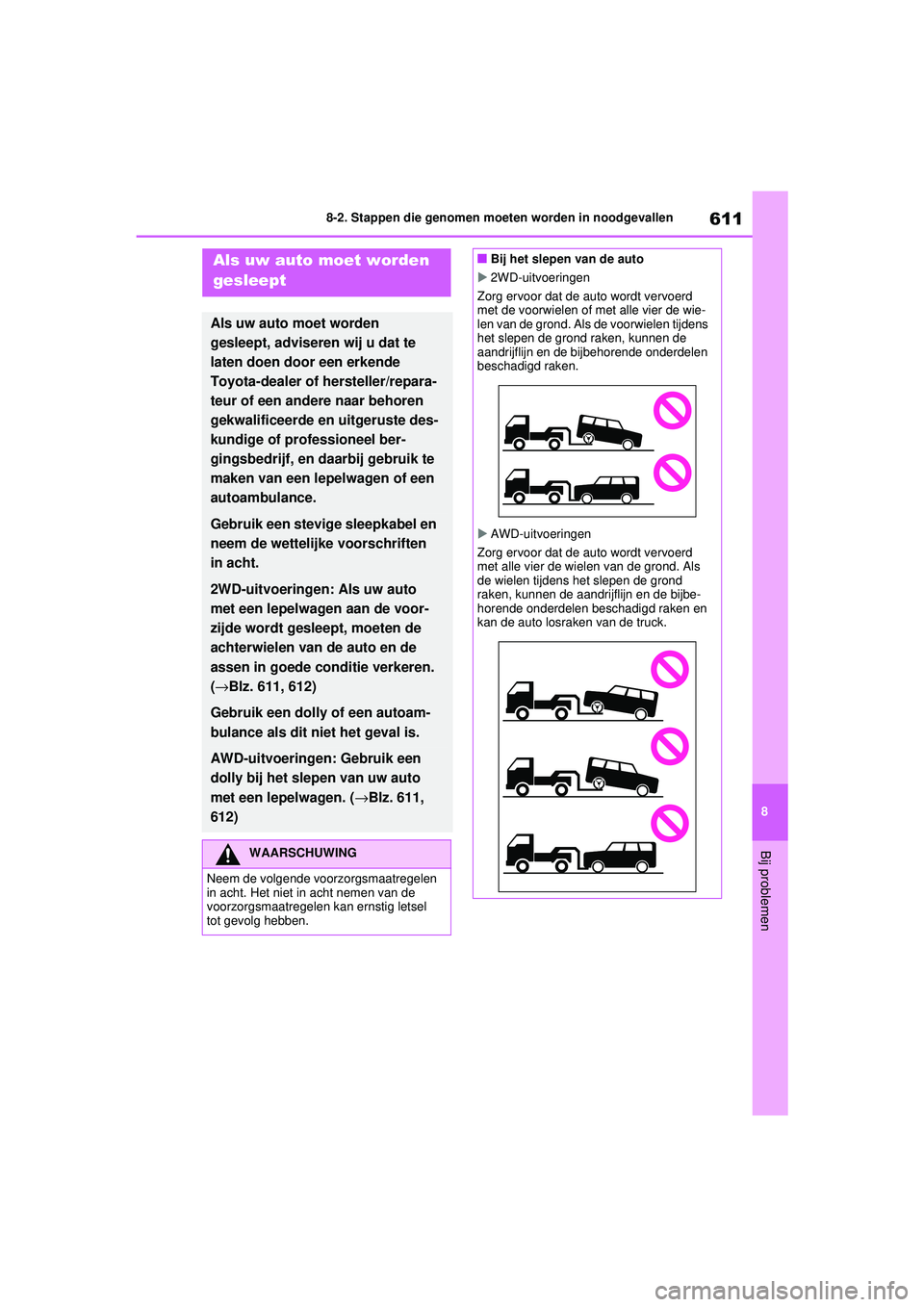

8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
8-2.Stappen die genomen moeten worden in noodgevallenAls uw auto moet worden
gesleept
Als uw auto moet worden
gesleept, adviseren wij u dat te
laten doen door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige of professioneel ber-
gingsbedrijf, en daarbij gebruik te
maken van een lepelwagen of een
autoambulance.
Gebruik een stevige sleepkabel en
neem de wettelijke voorschriften
in acht.
2WD-uitvoeringen: Als uw auto
met een lepelwagen aan de voor-
zijde wordt gesleept, moeten de
achterwielen van de auto en de
assen in goede conditie verkeren.
(→Blz. 611, 612)
Gebruik een dolly of een autoam-
bulance als dit niet het geval is.
AWD-uitvoeringen: Gebruik een
dolly bij het slepen van uw auto
met een lepelwagen. (
→Blz. 611,
612)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig letsel
tot gevolg hebben.
■Bij het slepen van de auto
 2WD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tijdens
het slepen de grond raken, kunnen de
aandrijflijn en de bijbehorende onderdelen
beschadigd raken.
 AWD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken en
kan de auto losraken van de truck.
pM_RAV4_OM_OM42D20E_(EE).book Page 611 Friday, August 7, 2020 1:15 PM

6128-2. Stappen die genomen moeten worden in noodgevallen
Het volgende kan duiden op een pro-
bleem in de transmissie. Neem vóór het
slepen contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige of een
professioneel bergingsbedrijf.
De motor draait, maar de auto komt
niet in beweging.
 De auto maakt een abnormaal
geluid.
Aan de voorzijde (2WD-uitvoerin-
gen)
Deactiveer de parkeerrem.
Schakel de automatische modus uit.
(→Blz. 304)
WAARSCHUWING
■Tijdens het slepen
●Wanneer u bij het slepen kabels of ket-
tingen gebruikt, vermijd dan plotseling
optrekken, enz. waardoor er extreme
krachten op het sleepoog en de sleep-
kabel of -ketting worden uitgeoefend.
Het sleepoog en de kabel of ketting kun-
nen beschadigd raken en afgebroken
stukken kunnen personen raken en ern-
stige schade veroorzaken.
●Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuur-
wiel wordt vergrendeld en niet kan wor-
den bediend.
■Plaatsen van de sleepogen op de
auto
Controleer of de sleepogen goed vastzit-
ten. Als dat niet het geval is, dan kunnen
de sleepogen bij het slepen losraken.
OPMERKING
■Voorkomen van beschadigingen aan
de auto bij het slepen met een lepel-
wagen
●Sleep de auto niet aan de achterzijde
terwijl het contact UIT staat of de sleutel
is verwijderd (auto's zonder Smart
entry-systeem en startknop). Het stuur-
slot is niet sterk genoeg om de voorwie-
len in de rechtuitstand te houden.
●Let erop dat de andere zijde van de auto
dan die op de lepel staat voldoende
bodemvrijheid heeft. Als er onvoldoende
speling aanwezig is, kan de auto tijdens
het slepen beschadigd raken.
■Voorkomen van beschadigingen aan
de auto bij het slepen met een takel-
wagen
Sleep de auto niet met een takelwagen,
noch aan de voorzijde, noch aan de ach-
terzijde.
■Voorkomen van beschadigingen aan
de auto tijdens slepen in een noodge-
val
Maak de kabel of de ketting niet vast aan
onderdelen van de wielophanging.
■Bij het slepen van een auto met Stop
& Start-systeem (indien aanwezig)
Wanneer de auto moet worden gesleept
waarbij alle wielen de grond raken, voer
dan de volgende procedure uit alvorens te
slepen om het systeem te beschermen.
Zet het contact eenmaal UIT en start ver-
volgens de motor. Zet, als de motor niet
start, het contact AAN.
Omstandigheden waaronder u
vóór het slepen contact dient
op te nemen met de dealer
Slepen met een lepelwagen
pM_RAV4_OM_OM42D20E_(EE).book Page 612 Friday, August 7, 2020 1:15 PM

613
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Aan de voorzijde (AWD-uitvoerin-
gen)
Gebruik een dolly onder de achterwie-
len.
Aan de achterzijde
Gebruik een dolly onder de voorwielen.
Gebruik bij vervoer van de auto op een
autoambulance bandengordels. Raad-
pleeg de handleiding van de autoambu-
lance om de wielen op de juiste wijze
met de gordels vast te zetten.
Activeer de parkeerrem en zet het con-
tact UIT om tijdens het vervoer bewe-
ging van de auto zo veel mogelijk te
voorkomen.
Als er geen autoambulance beschik-
baar is, mag de auto in geval van nood
tijdelijk worden gesleept door gebruik te
maken van sleepkabels of -kettingen
OPMERKING
■Slepen met een takelwagen
Sleep de auto niet met een takelwagen,
om beschadiging van de carrosserie te
voorkomen.
 2WD-uitvoeringen
 AWD-uitvoeringen
Vervoeren op een
autoambulance
Slepen in een noodgeval
pM_RAV4_OM_OM42D20E_(EE).book Page 613 Friday, August 7, 2020 1:15 PM

6148-2. Stappen die genomen moeten worden in noodgevallen
die u aan de sleepogen vastmaakt. Uw
auto mag op deze manier alleen op een
verharde weg en met lage snelheid
(lager dan 30 km/h) over een afstand
van maximaal 80 km worden gesleept.
Er moet een bestuurder in de auto zit-
ten om te sturen en te remmen. Ook
dienen de wielen, de assen, de aan-
drijflijn, de stuurinrichting en de rem-
men in een goede conditie te zijn.
Bij auto's met automatische transmissie
of Multidrive CVT mag alleen het
sleepoog aan de voorzijde worden
gebruikt.
Uw auto moet zijn voorzien van het
sleepoog om door een andere auto te
kunnen worden gesleept. Plaats het
sleepoog aan de hand van de onder-
staande procedure.
1Verwijder de wielmoersleutel en het
sleepoog. ( →Blz. 632, 643)
2 Neem het afdekkapje van het
sleepoog met een sleufkopschroe-
vendraaier los ( ) en verwijder
vervolgens het afdekkapje ( ).
Plaats om de carrosserie te beschermen
een doek tussen de schroevendraaier en de
carrosserie, zoals aangegeven in de afbeel-
ding. 
Type A
Type B
3 Plaats het sleepoog in de opening
en draai het zo ver mogelijk met de
hand vast.
Type A
Procedure bij slepen in een
noodgeval
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 614 Friday, August 7, 2020 1:15 PM

615
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Type B
4 Draai het sleepoog stevig vast met
behulp van een wielmoersleutel of
een stevige metalen stang.
Type A
Type B
5 Maak de kabel of de ketting goed
vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
6Stap in de weg te slepen auto en
start de motor.
Schakel de Parking Support Brake-functie
uit (indien aanwezig): →Blz. 413 Zet, als de motor niet start, het contact AAN.
Auto's met Stop & Start-systeem: Zet het
contact eenmaal UIT en start vervolgens de
motor alvorens de auto te slepen.
7
Zet de selectiehendel in stand N en
deactiveer de parkeerrem.
Schakel de automatische modus uit.
(→ Blz. 304)
Als de selectiehendel niet in een andere
stand kan worden gezet: →Blz. 291, 296
■Tijdens het slepen
Als de motor niet draait, werken de rem- en
stuurbekrachtiging niet. Hierdoor zullen het
remmen en sturen veel zwaarder gaan dan
normaal.
■Wielmoersleutel
Auto's met wielmoersleutel: De wielmoersleu-
tel bevindt zich in de opbergruimte onder de
afdekplaat (auto's zonder reservewiel) of de
gereedschapstas (auto's met reservewiel).
( → Blz. 632, 643)
pM_RAV4_OM_OM42D20E_(EE).book Page 615 Friday, August 7, 2020 1:15 PM

6168-2. Stappen die genomen moeten worden in noodgevallen

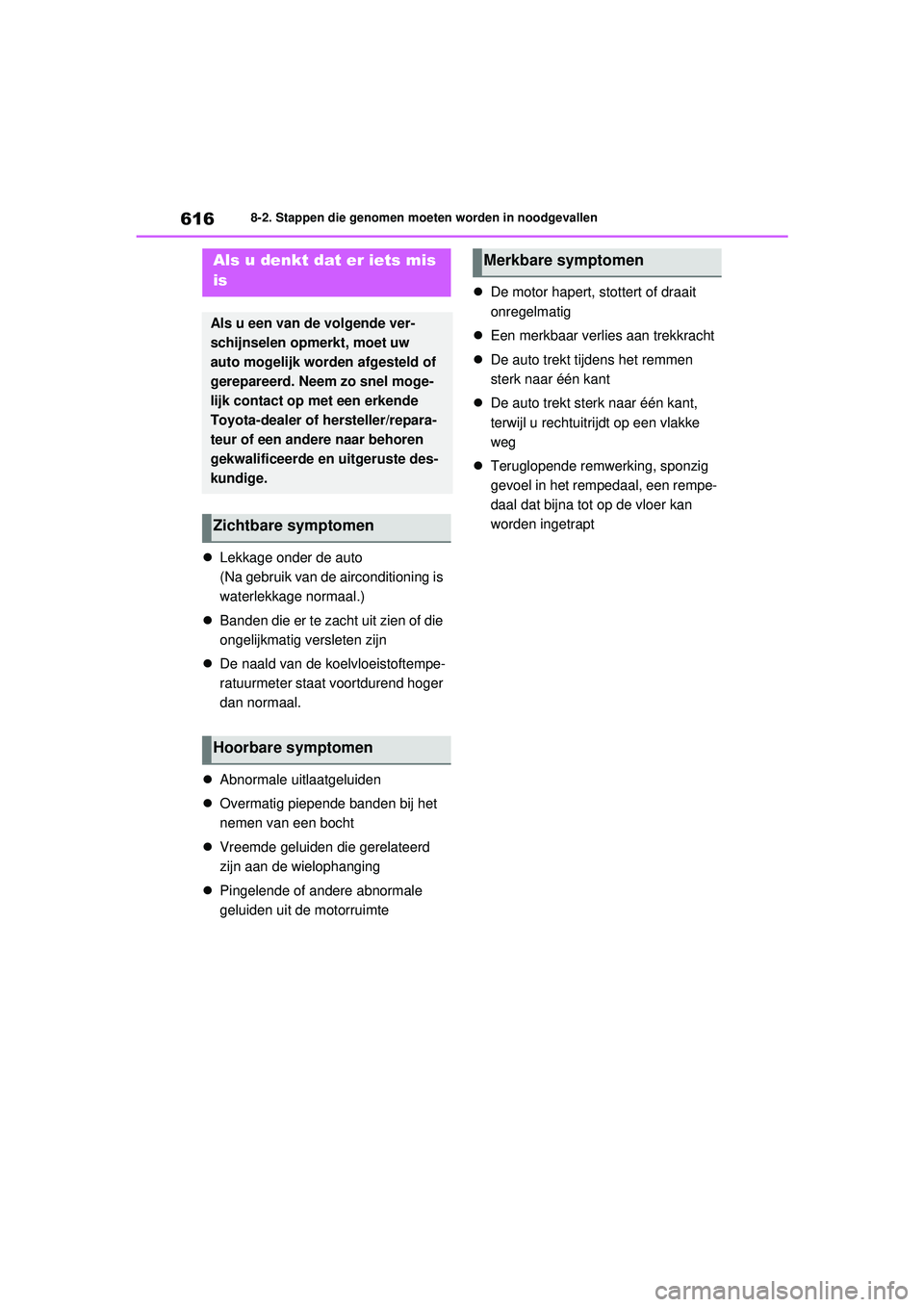

Lekkage onder de auto
(Na gebruik van de airconditioning is
waterlekkage normaal.)
 Banden die er te zacht uit zien of die
ongelijkmatig versleten zijn
 De naald van de koelvloeistoftempe-
ratuurmeter staat voortdurend hoger
dan normaal.
 Abnormale uitlaatgeluiden
 Overmatig piepende banden bij het
nemen van een bocht
 Vreemde geluiden die gerelateerd
zijn aan de wielophanging
 Pingelende of andere abnormale
geluiden uit de motorruimte 
De motor hapert, stottert of draait
onregelmatig
 Een merkbaar verlies aan trekkracht
 De auto trekt tijdens het remmen
sterk naar één kant
 De auto trekt sterk naar één kant,
terwijl u rechtuitrijdt op een vlakke
weg
 Teruglopende remwerking, sponzig
gevoel in het rempedaal, een rempe-
daal dat bijna tot op de vloer kan
worden ingetrapt
Als u denkt dat er iets mis
is
Als u een van de volgende ver-
schijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of
gerepareerd. Neem zo snel moge-
lijk contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
pM_RAV4_OM_OM42D20E_(EE).book Page 616 Friday, August 7, 2020 1:15 PM

617
8

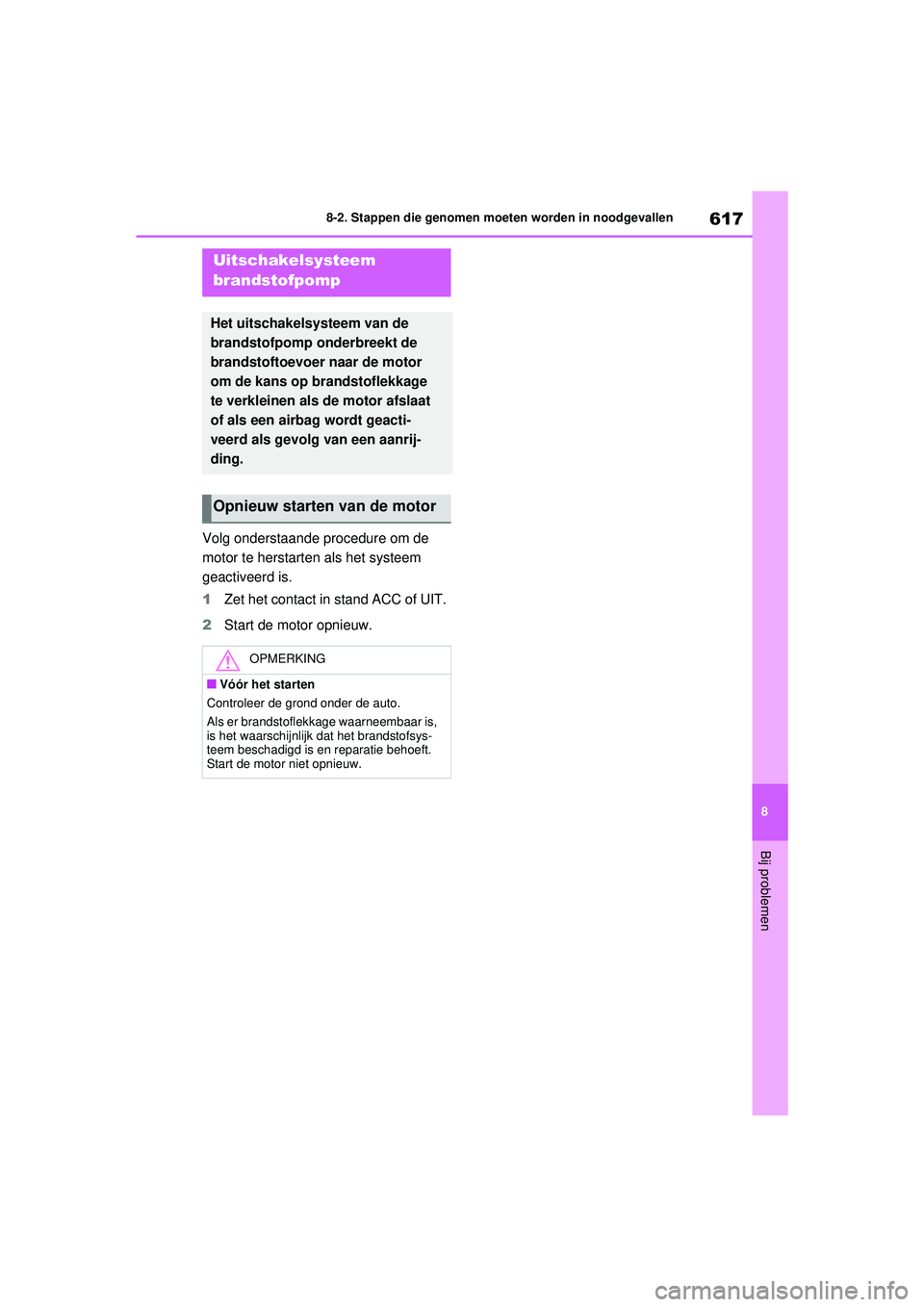

8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Volg onderstaande procedure om de
motor te herstarten als het systeem
geactiveerd is.
1
Zet het contact in stand ACC of UIT.
2 Start de motor opnieuw.
Uitschakelsysteem
brandstofpomp
Het uitschakelsysteem van de
brandstofpomp onderbreekt de
brandstoftoevoer naar de motor
om de kans op brandstoflekkage
te verkleinen als de motor afslaat
of als een airbag wordt geacti-
veerd als gevolg van een aanrij-
ding.
Opnieuw starten van de motor
OPMERKING
■Vóór het starten
Controleer de grond onder de auto.
Als er brandstoflekkage waarneembaar is,
is het waarschijnlijk dat het brandstofsys-
teem beschadigd is en reparatie behoeft.
Start de motor niet opnieuw.
pM_RAV4_OM_OM42D20E_(EE).book Page 617 Friday, August 7, 2020 1:15 PM

6188-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje (waarschuwingszoemer) remsysteem
■Waarschuwingslampje remsysteem
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de waar-
schuwingslampjes gaat branden of knipperen. Als een van de lampjes gaat
branden of knipperen en daarna weer uitgaat, is er niet noodzakelijkerwijs
een defect in het systeem aanwezig. Als deze situatie echter blijft voortdu-
ren, laat dan uw auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
WaarschuwingslampjeDetails/handelingen
(Rood)
Geeft het volgende aan:
Het remvloeistofniveau is te laag; of
 Er zit een storing in het remsysteem
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige. Doorrijden met de auto kan gevaarlijk zijn.
WaarschuwingslampjeDetails/handelingen
(Geel)
Geeft aan dat er een storing aanwezig is in het parkeerrem-
systeem
→Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4_OM_OM42D20E_(EE).book Page 618 Friday, August 7, 2020 1:15 PM

619
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Laadstroomcontrolelampje*
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
■Waarschuwingslampje hoge koelvloeistoftemperatuur* (waarschuwings-
zoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
■Waarschuwingslampje lage oliedruk* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt een melding weergegeven.
■Motorcontrolelampje*
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing aanwezig is in het laadsysteem
van de auto
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de motor oververhit raakt
→Breng de auto zo snel mogelijk op een veilige plaats
tot stilstand.
Oplossing ( →Blz. 661)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de motoroliedruk te laag is
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het elektronische motorregelsysteem;
 De elektronische smoorklepregeling;
 Het emissieregelsysteem (indien aanwezig); of
 Het elektronische regelsysteem Multidrive CVT;
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4_OM_OM42D20E_(EE).book Page 619 Friday, August 7, 2020 1:15 PM
