251

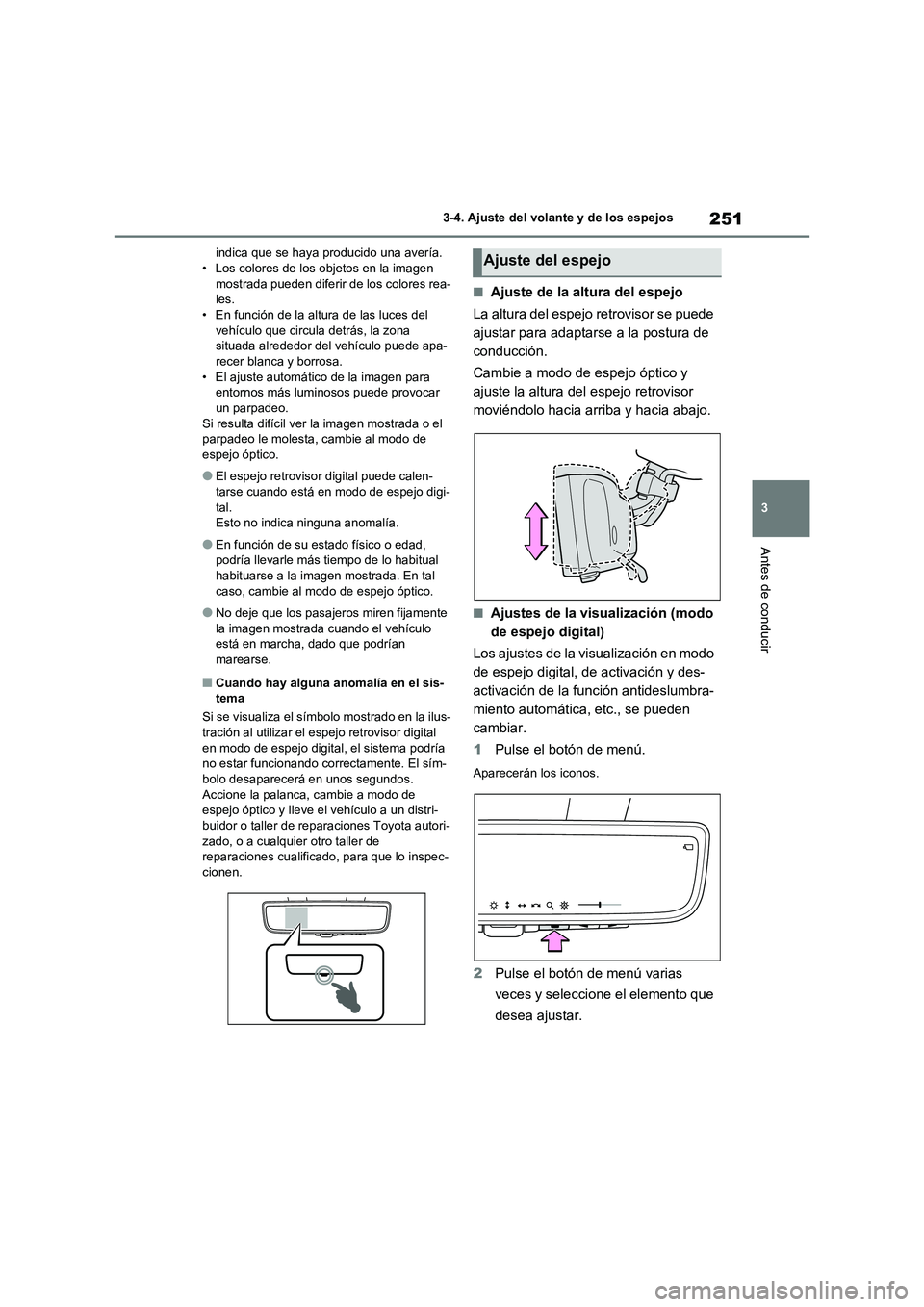

3 3-4. Ajuste del volante y de los espejos
Antes de conducir
indica que se haya producido una avería.
• Los colores de los objetos en la imagen
mostrada pueden diferir de los colores rea-
les.
• En función de la altura de las luces del
vehículo que circula detrás, la zona
situada alrededor del vehículo puede apa-
recer blanca y borrosa.
• El ajuste automático de la imagen para
entornos más luminosos puede provocar
un parpadeo.
Si resulta difícil ver la imagen mostrada o el
parpadeo le molesta, cambie al modo de
espejo óptico.
●El espejo retrovisor digital puede calen-
tarse cuando está en modo de espejo digi-
tal.
Esto no indica ninguna anomalía.
●En función de su estado físico o edad,
podría llevarle más tiempo de lo habitual
habituarse a la imagen mostrada. En tal
caso, cambie al modo de espejo óptico.
●No deje que los pasajeros miren fijamente
la imagen mostrada cuando el vehículo
está en marcha, dado que podrían
marearse.
■Cuando hay alguna anomalía en el sis-
tema
Si se visualiza el símbolo mostrado en la ilus-
tración al utilizar el espejo retrovisor digital
en modo de espejo digital, el sistema podría
no estar funcionando correctamente. El sím-
bolo desaparecerá en unos segundos.
Accione la palanca, cambie a modo de
espejo óptico y lleve el vehículo a un distri-
buidor o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspec-
cionen.
■Ajuste de la altura del espejo
La altura del espejo retrovisor se puede
ajustar para adaptarse a la postura de
conducción.
Cambie a modo de espejo óptico y
ajuste la altura del espejo retrovisor
moviéndolo hacia arriba y hacia abajo.
■Ajustes de la visualización (modo
de espejo digital)
Los ajustes de la visualización en modo
de espejo digital, de activación y des-
activación de la función antideslumbra-
miento automática, etc., se pueden
cambiar.
1Pulse el botón de menú.
Aparecerán los iconos.
2Pulse el botón de menú varias
veces y seleccione el elemento que
desea ajustar.
Ajuste del espejo

2523-4. Ajuste del volante y de los espejos

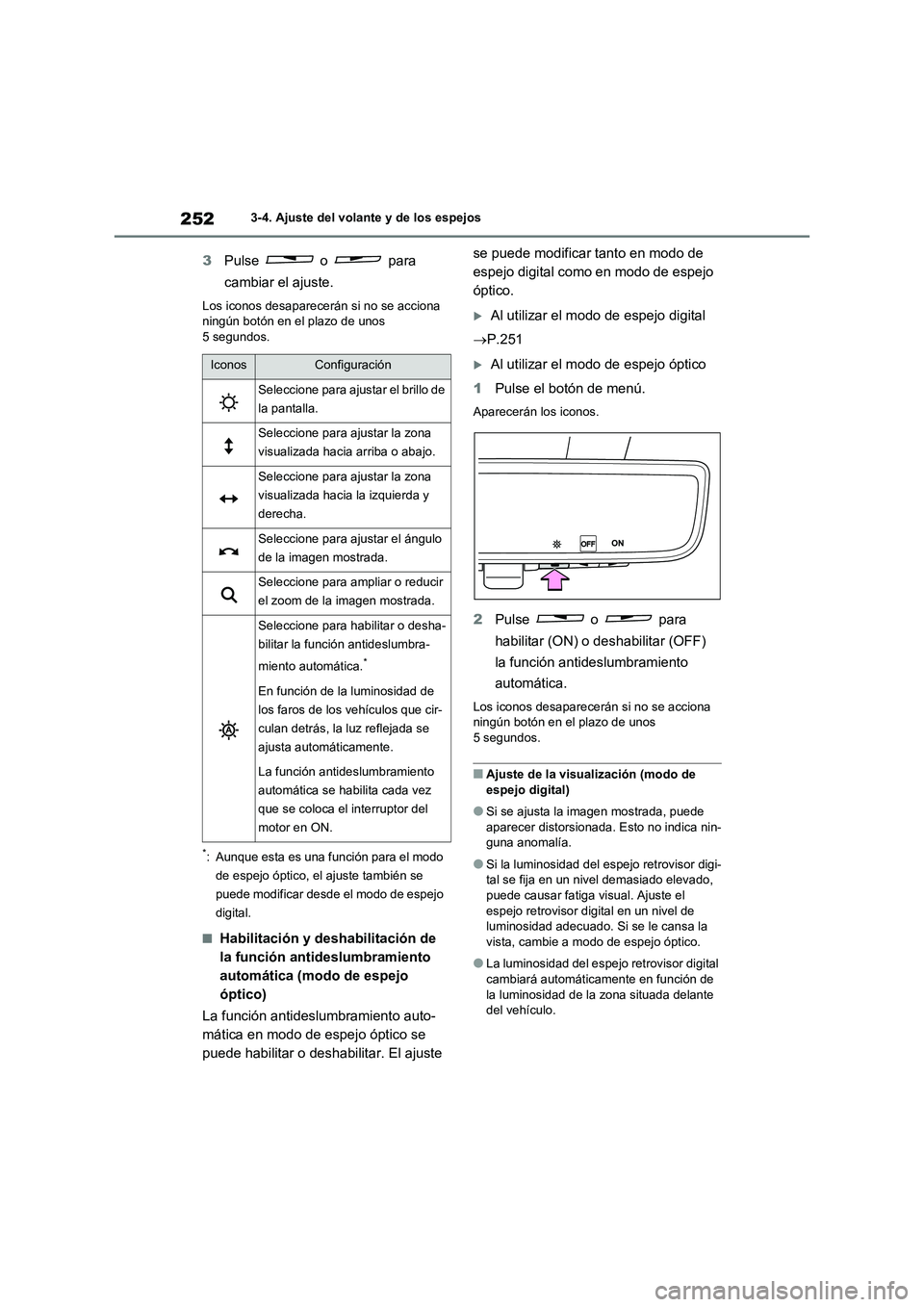

3Pulse o para
cambiar el ajuste.
Los iconos desaparecerán si no se acciona
ningún botón en el plazo de unos
5 segundos.
*: Aunque esta es una función para el modo
de espejo óptico, el ajuste también se
puede modificar desde el modo de espejo
digital.
■Habilitación y deshabilitación de
la función antideslumbramiento
automática (modo de espejo
óptico)
La función antideslumbramiento auto-
mática en modo de espejo óptico se
puede habilitar o deshabilitar. El ajuste se puede modificar tanto en modo de
espejo digital como en modo de espejo
óptico.
Al utilizar el modo de espejo digital
P.251
Al utilizar el modo de espejo óptico
1Pulse el botón de menú.
Aparecerán los iconos.
2Pulse o para
habilitar (ON) o deshabilitar (OFF)
la función antideslumbramiento
automática.
Los iconos desaparecerán si no se acciona
ningún botón en el plazo de unos
5 segundos.
■Ajuste de la visualización (modo de
espejo digital)
●Si se ajusta la imagen mostrada, puede
aparecer distorsionada. Esto no indica nin-
guna anomalía.
●Si la luminosidad del espejo retrovisor digi-
tal se fija en un nivel demasiado elevado,
puede causar fatiga visual. Ajuste el
espejo retrovisor digital en un nivel de
luminosidad adecuado. Si se le cansa la
vista, cambie a modo de espejo óptico.
●La luminosidad del espejo retrovisor digital
cambiará automáticamente en función de
la luminosidad de la zona situada delante
del vehículo.
IconosConfiguración
Seleccione para ajustar el brillo de
la pantalla.
Seleccione para ajustar la zona
visualizada hacia arriba o abajo.
Seleccione para ajustar la zona
visualizada hacia la izquierda y
derecha.
Seleccione para ajustar el ángulo
de la imagen mostrada.
Seleccione para ampliar o reducir
el zoom de la imagen mostrada.
Seleccione para habilitar o desha-
bilitar la función antideslumbra-
miento automática.
*
En función de la luminosidad de
los faros de los vehículos que cir-
culan detrás, la luz reflejada se
ajusta automáticamente.
La función antideslumbramiento
automática se habilita cada vez
que se coloca el interruptor del
motor en ON.

253
3
3-4. Ajuste del volante y de los espejos
Antes de conducir

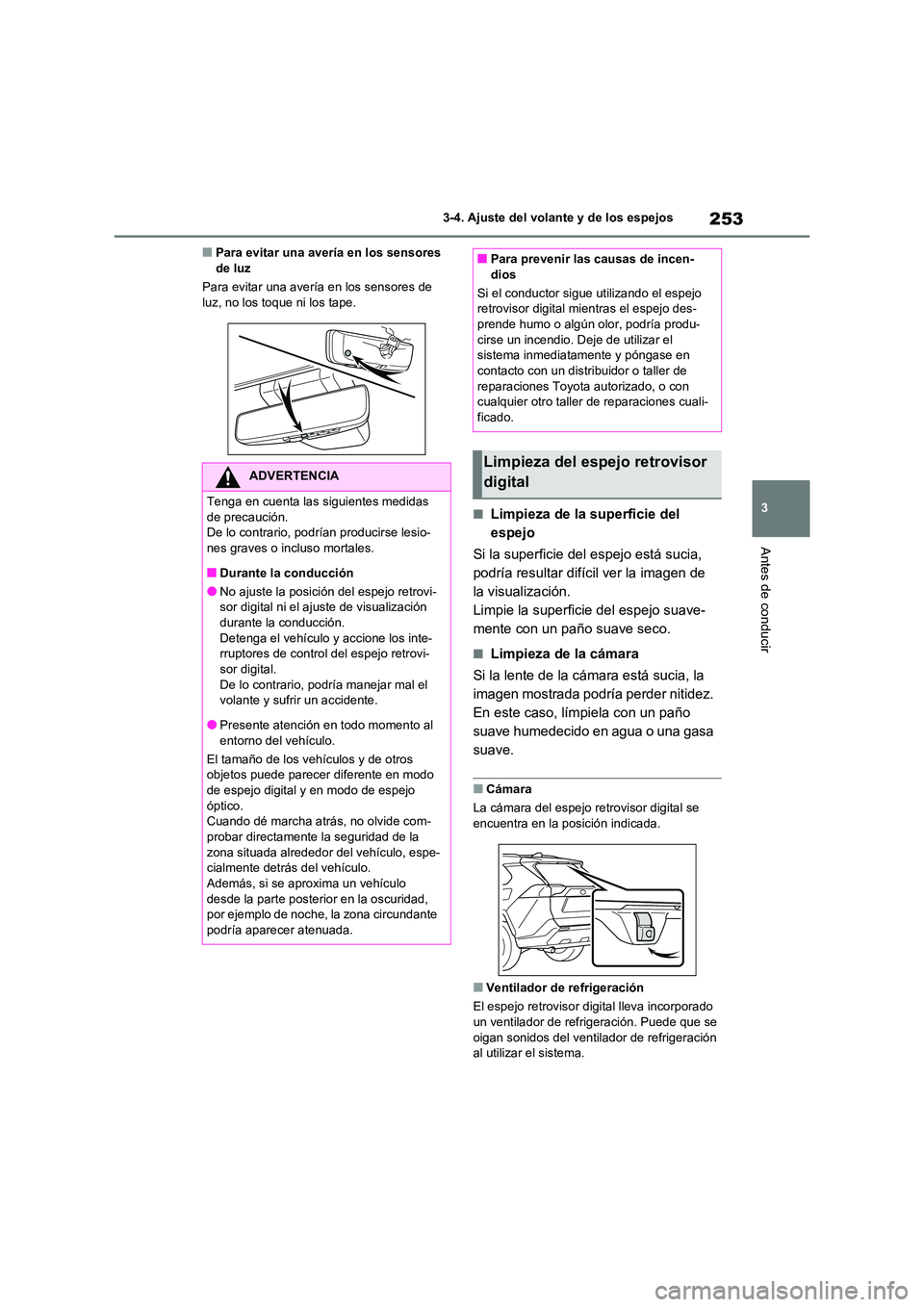

■Para evitar una avería en los sensores de luz
Para evitar una avería en los sensores de
luz, no los toque ni los tape.
■Limpieza de la superficie del
espejo
Si la superficie del espejo está sucia,
podría resultar difícil ver la imagen de
la visualización.
Limpie la superficie del espejo suave-
mente con un paño suave seco.
■Limpieza de la cámara
Si la lente de la cá mara está sucia, la
imagen mostrada podría perder nitidez.
En este caso, límpiela con un paño
suave humedecido en agua o una gasa
suave.
■Cámara
La cámara del espejo retrovisor digital se
encuentra en la posición indicada.
■Ventilador de refrigeración
El espejo retrovisor digital lleva incorporado
un ventilador de refrigeración. Puede que se
oigan sonidos del ventil ador de refrigeración al utilizar el sistema.
ADVERTENCIA
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, podrían producirse lesio-
nes graves o incluso mortales.
■Durante la conducción
●No ajuste la posición del espejo retrovi- sor digital ni el aj uste de visualización
durante la conducción.
Detenga el vehículo y accione los inte- rruptores de control del espejo retrovi-
sor digital.
De lo contrario, podría manejar mal el volante y sufrir un accidente.
●Presente atención en todo momento al
entorno del vehículo.
El tamaño de los vehículos y de otros
objetos puede parecer diferente en modo de espejo digital y en modo de espejo
óptico.
Cuando dé marcha atrás, no olvide com- probar directamente la seguridad de la
zona situada alrededor del vehículo, espe-
cialmente detrás del vehículo. Además, si se aproxima un vehículo
desde la parte posterior en la oscuridad,
por ejemplo de noche, la zona circundante podría aparecer atenuada.
■Para prevenir las causas de incen-
dios
Si el conductor si gue utilizando el espejo
retrovisor digital mi entras el espejo des- prende humo o algún olor, podría produ-
cirse un incendio. Deje de utilizar el
sistema inmediatamente y póngase en contacto con un distribuidor o taller de
reparaciones Toyota autorizado, o con
cualquier otro taller de reparaciones cuali- ficado.
Limpieza del espejo retrovisor
digital

2543-4. Ajuste del volante y de los espejos
Si nota alguno de los síntomas indicados a continuación, consulte en la tabla
siguiente la causa probable y su solución.
Si el síntoma no desaparece mediante la so lución propuesta, lleve el vehículo a un
distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspeccionen.

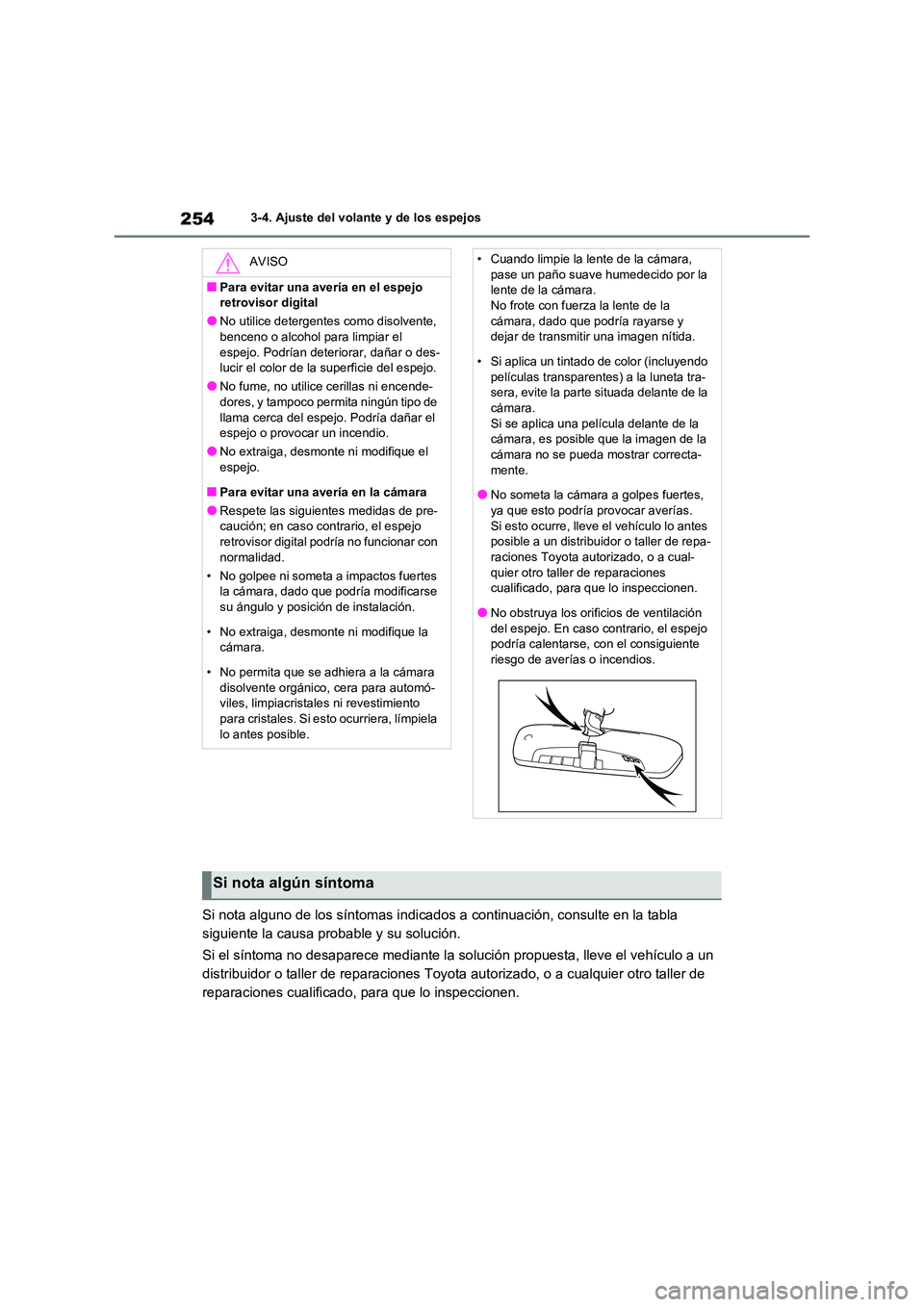

AVISO
■Para evitar una avería en el espejo
retrovisor digital
●No utilice detergentes como disolvente,
benceno o alcohol para limpiar el espejo. Podrían deteriorar, dañar o des-
lucir el color de la superficie del espejo.
●No fume, no utilice cerillas ni encende-
dores, y tampoco permita ningún tipo de llama cerca del espejo. Podría dañar el
espejo o provocar un incendio.
●No extraiga, desmonte ni modifique el
espejo.
■Para evitar una avería en la cámara
●Respete las siguientes medidas de pre-
caución; en caso contrario, el espejo
retrovisor digital podr ía no funcionar con normalidad.
• No golpee ni someta a impactos fuertes
la cámara, dado que podría modificarse
su ángulo y posición de instalación.
• No extraiga, desmonte ni modifique la
cámara.
• No permita que se adhiera a la cámara disolvente orgánico, cera para automó-
viles, limpiacristales ni revestimiento
para cristales. Si esto ocurriera, límpiela
lo antes posible.
• Cuando limpie la lente de la cámara,
pase un paño suave humedecido por la
lente de la cámara. No frote con fuerza la lente de la
cámara, dado que podría rayarse y
dejar de transmitir una imagen nítida.
• Si aplica un tintado de color (incluyendo
películas transparentes) a la luneta tra-
sera, evite la parte situada delante de la cámara.
Si se aplica una película delante de la
cámara, es posible que la imagen de la
cámara no se pueda mostrar correcta- mente.
●No someta la cámara a golpes fuertes,
ya que esto podría provocar averías. Si esto ocurre, lleve el vehículo lo antes
posible a un distribuidor o taller de repa-
raciones Toyota autorizado, o a cual- quier otro taller de reparaciones
cualificado, para que lo inspeccionen.
●No obstruya los orificios de ventilación del espejo. En caso contrario, el espejo
podría calentarse, con el consiguiente
riesgo de averías o incendios.
Si nota algún síntoma

255
3 3-4. Ajuste del volante y de los espejos
Antes de conducir

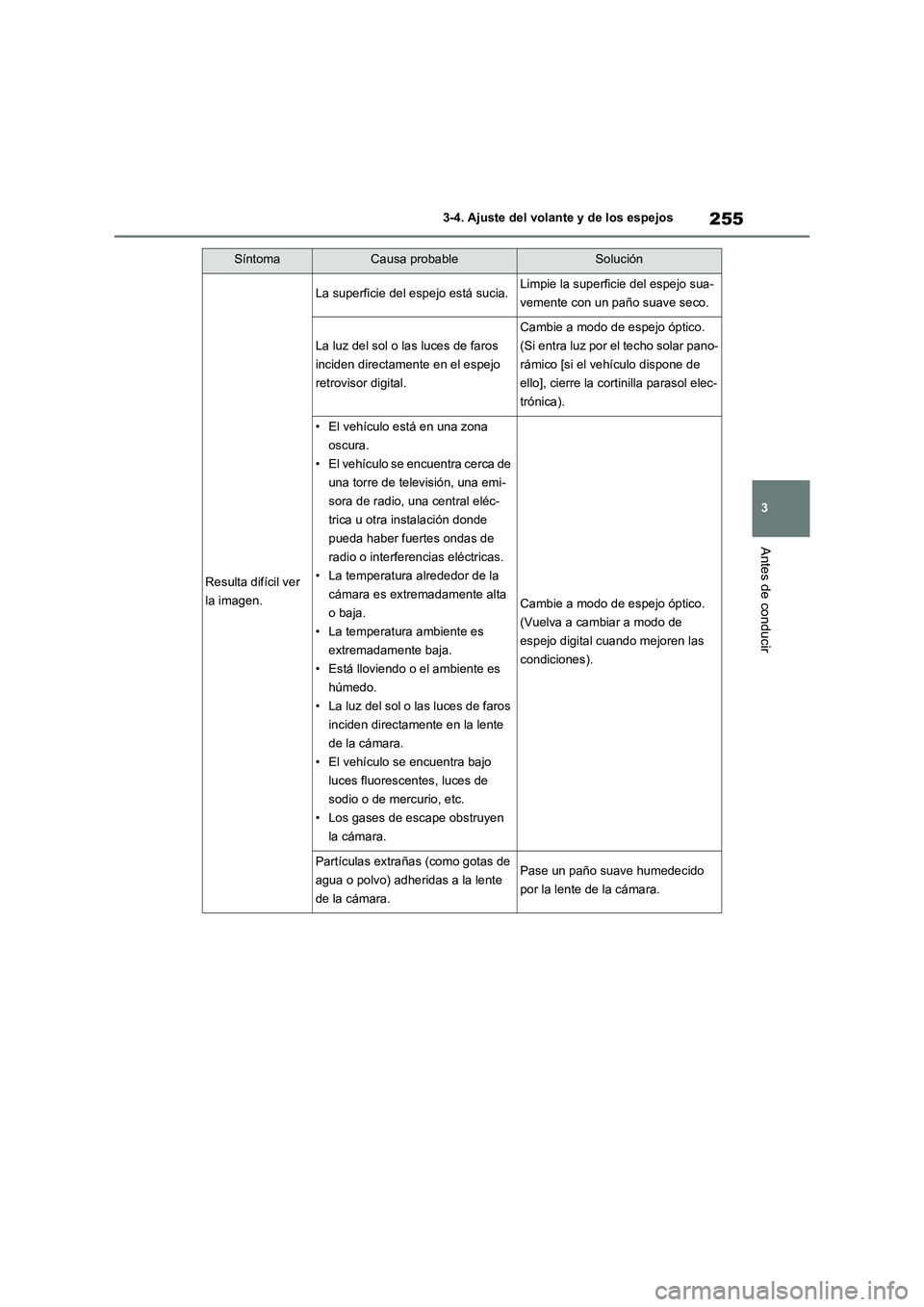

SíntomaCausa probableSolución
Resulta difícil ver
la imagen.
La superficie del espejo está sucia.Limpie la superficie del espejo sua-
vemente con un paño suave seco.
La luz del sol o las luces de faros
inciden directamente en el espejo
retrovisor digital.
Cambie a modo de espejo óptico.
(Si entra luz por el techo solar pano-
rámico [si el vehículo dispone de
ello], cierre la cortinilla parasol elec-
trónica).
• El vehículo está en una zona
oscura.
• El vehículo se encuentra cerca de
una torre de televisión, una emi-
sora de radio, una central eléc-
trica u otra instalación donde
pueda haber fuertes ondas de
radio o interferencias eléctricas.
• La temperatura alrededor de la
cámara es extremadamente alta
o baja.
• La temperatura ambiente es
extremadamente baja.
• Está lloviendo o el ambiente es
húmedo.
• La luz del sol o las luces de faros
inciden directamente en la lente
de la cámara.
• El vehículo se encuentra bajo
luces fluorescentes, luces de
sodio o de mercurio, etc.
• Los gases de escape obstruyen
la cámara.
Cambie a modo de espejo óptico.
(Vuelva a cambiar a modo de
espejo digital cuando mejoren las
condiciones).
Partículas extrañas (como gotas de
agua o polvo) adheridas a la lente
de la cámara.Pase un paño suave humedecido
por la lente de la cámara.

2563-4. Ajuste del volante y de los espejos

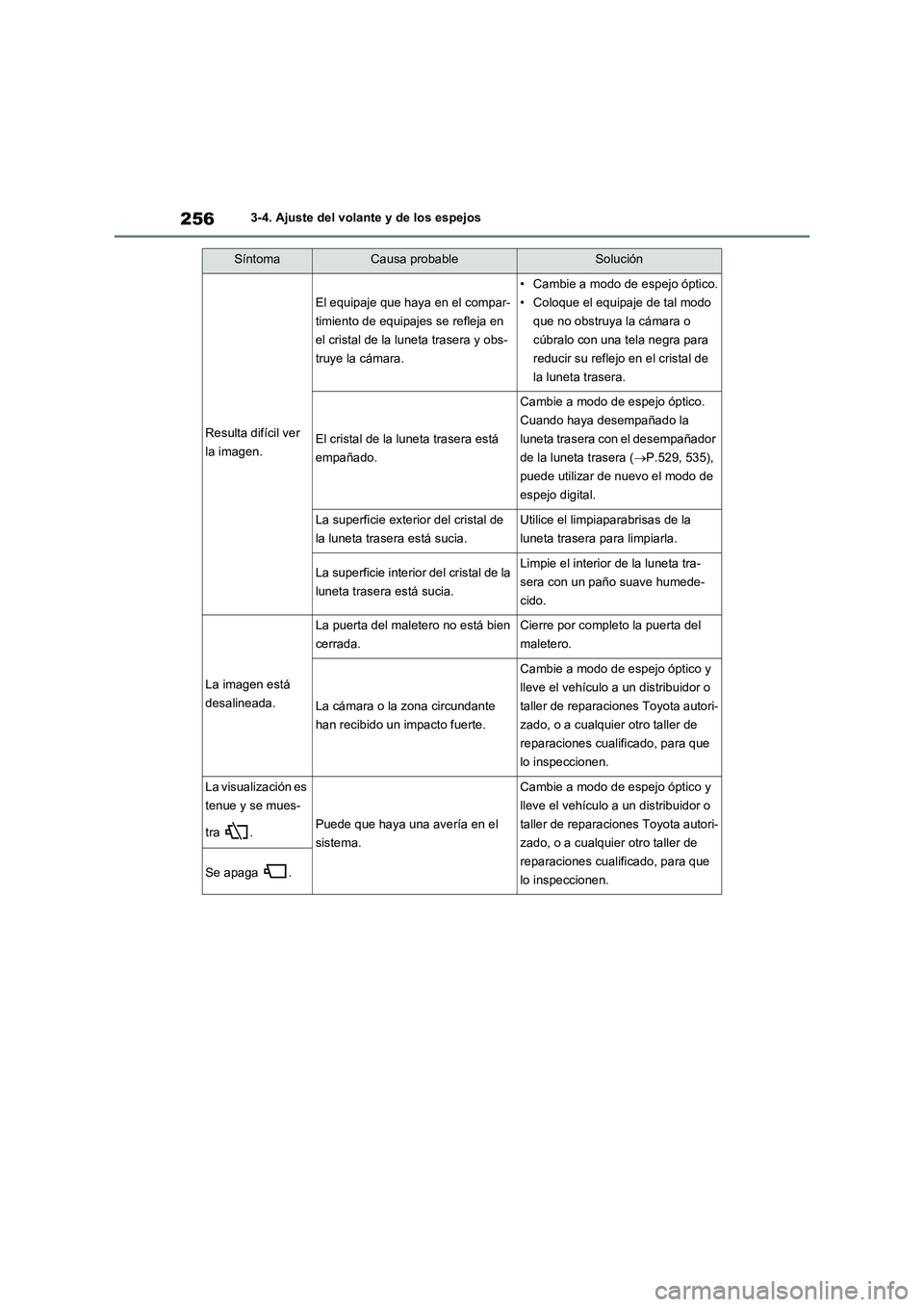

Resulta difícil ver
la imagen.
El equipaje que haya en el compar-
timiento de equipajes se refleja en
el cristal de la luneta trasera y obs-
truye la cámara.
• Cambie a modo de espejo óptico.
• Coloque el equipaje de tal modo
que no obstruya la cámara o
cúbralo con una tela negra para
reducir su reflejo en el cristal de
la luneta trasera.
El cristal de la luneta trasera está
empañado.
Cambie a modo de espejo óptico.
Cuando haya desempañado la
luneta trasera con el desempañador
de la luneta trasera (P.529, 535),
puede utilizar de nuevo el modo de
espejo digital.
La superficie exterior del cristal de
la luneta trasera está sucia.Utilice el limpiaparabrisas de la
luneta trasera para limpiarla.
La superficie interior del cristal de la
luneta trasera está sucia.Limpie el interior de la luneta tra-
sera con un paño suave humede-
cido.
La imagen está
desalineada.
La puerta del maletero no está bien
cerrada.Cierre por completo la puerta del
maletero.
La cámara o la zona circundante
han recibido un impacto fuerte.
Cambie a modo de espejo óptico y
lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de
reparaciones cualificado, para que
lo inspeccionen.
La visualización es
tenue y se mues-
tra .
Puede que haya una avería en el
sistema.
Cambie a modo de espejo óptico y
lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de
reparaciones cualificado, para que
lo inspeccionen.
Se apaga .
SíntomaCausa probableSolución

257
3 3-4. Ajuste del volante y de los espejos
Antes de conducir

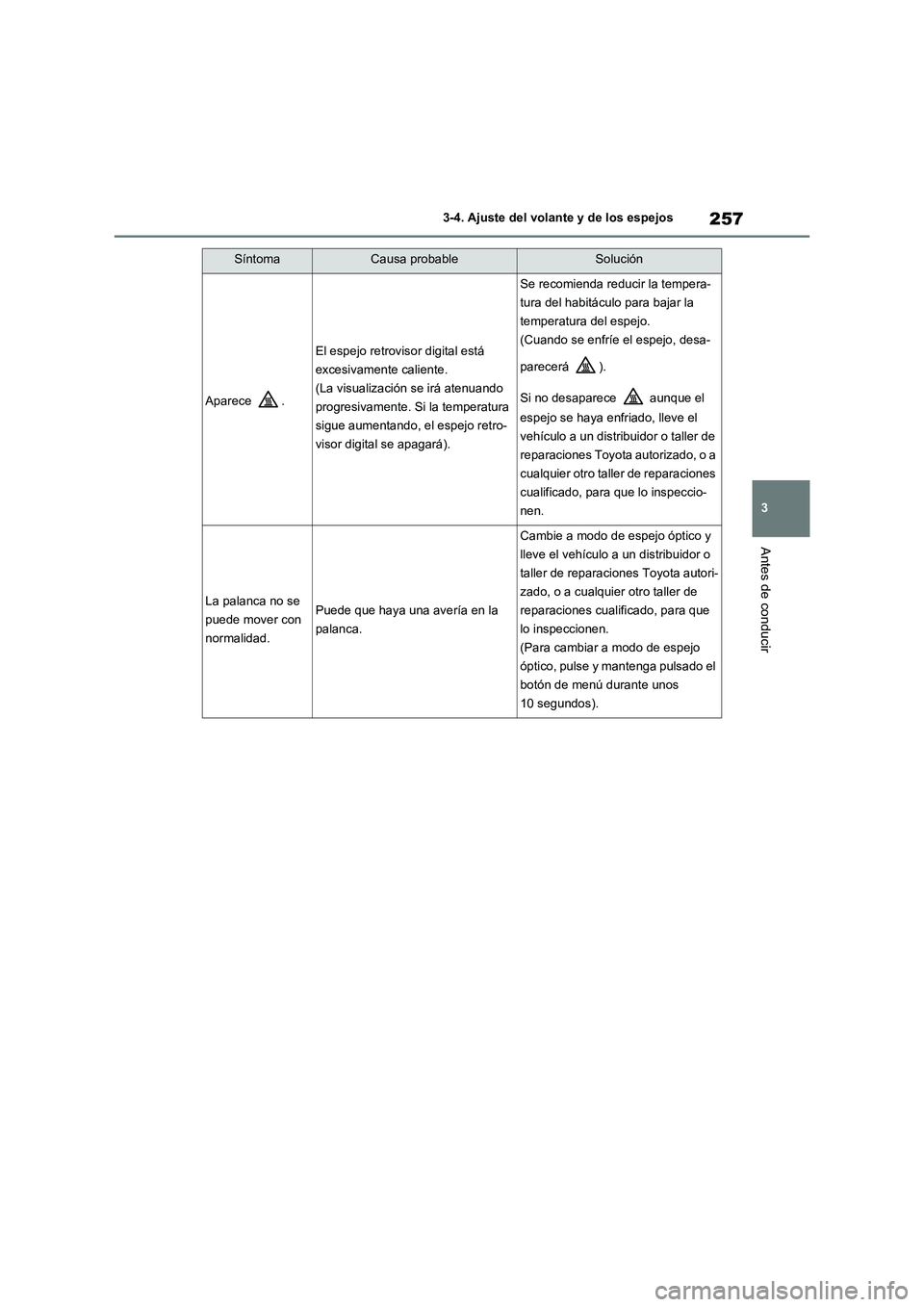

Aparece .
El espejo retrovisor digital está
excesivamente caliente.
(La visualización se irá atenuando
progresivamente. Si la temperatura
sigue aumentando, el espejo retro-
visor digital se apagará).
Se recomienda reducir la tempera-
tura del habitáculo para bajar la
temperatura del espejo.
(Cuando se enfríe el espejo, desa-
parecerá ).
Si no desaparece aunque el
espejo se haya enfriado, lleve el
vehículo a un distribuidor o taller de
reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones
cualificado, para que lo inspeccio-
nen.
La palanca no se
puede mover con
normalidad.Puede que haya una avería en la
palanca.
Cambie a modo de espejo óptico y
lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de
reparaciones cualificado, para que
lo inspeccionen.
(Para cambiar a modo de espejo
óptico, pulse y mantenga pulsado el
botón de menú durante unos
10 segundos).
SíntomaCausa probableSolución

2583-4. Ajuste del volante y de los espejos

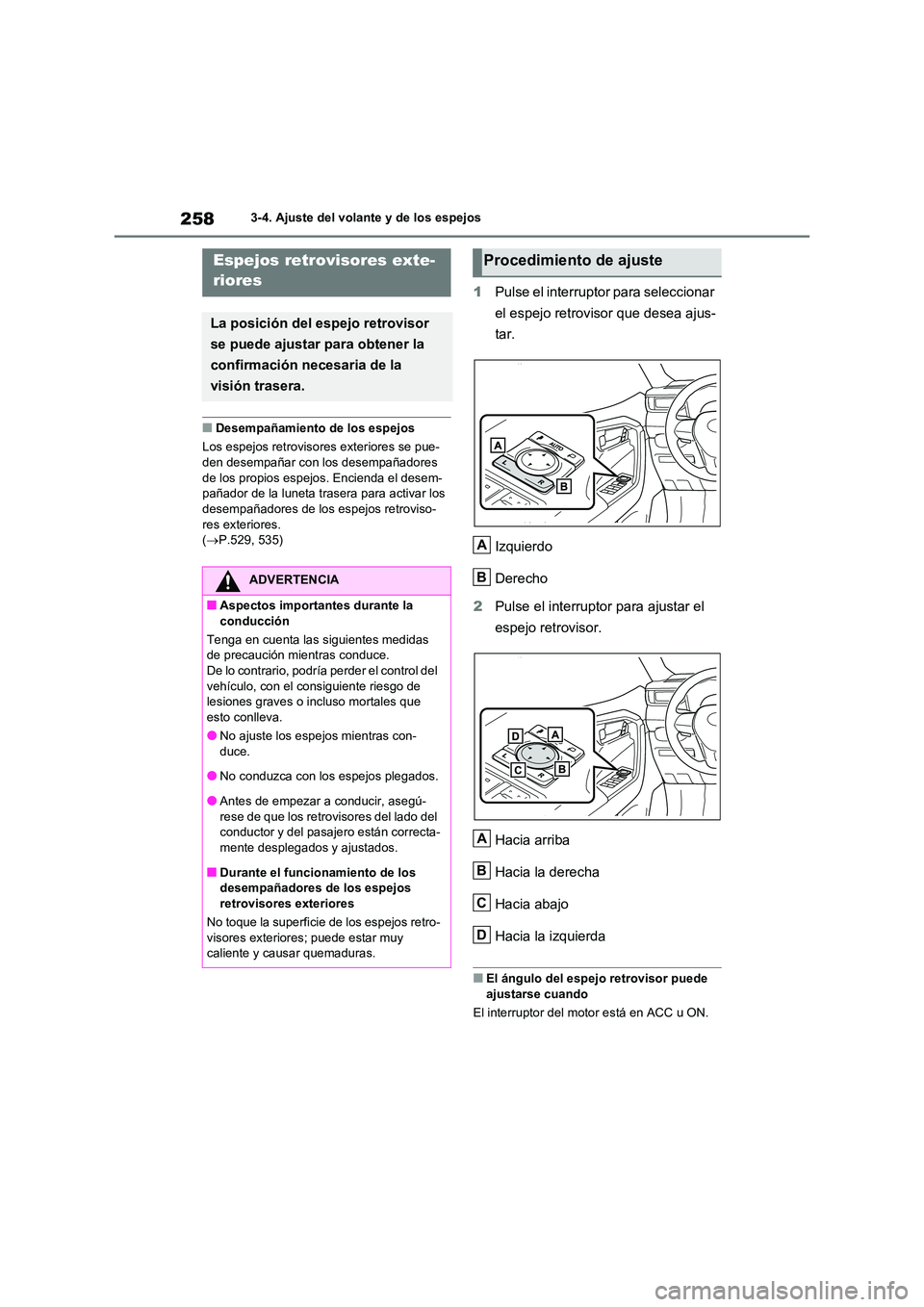

■Desempañamiento de los espejos
Los espejos retrovisor es exteriores se pue-
den desempañar con los desempañadores
de los propios espejos. Encienda el desem- pañador de la luneta trasera para activar los
desempañadores de los espejos retroviso-
res exteriores. ( P.529, 535)
1Pulse el interruptor para seleccionar
el espejo retrovisor que desea ajus-
tar.
Izquierdo
Derecho
2 Pulse el interruptor para ajustar el
espejo retrovisor.
Hacia arriba
Hacia la derecha
Hacia abajo
Hacia la izquierda
■El ángulo del espejo retrovisor puede
ajustarse cuando
El interruptor del motor está en ACC u ON.
Espejos retrovisores exte-
riores
La posición del espejo retrovisor
se puede ajustar para obtener la
confirmación necesaria de la
visión trasera.
ADVERTENCIA
■Aspectos importantes durante la
conducción
Tenga en cuenta las siguientes medidas
de precaución mientras conduce. De lo contrario, podría perder el control del
vehículo, con el consiguiente riesgo de
lesiones graves o incluso mortales que esto conlleva.
●No ajuste los espejos mientras con-
duce.
●No conduzca con los espejos plegados.
●Antes de empezar a conducir, asegú-
rese de que los retrovisores del lado del
conductor y del pasajero están correcta- mente desplegados y ajustados.
■Durante el funcionamiento de los
desempañadores de los espejos retrovisores exteriores
No toque la superficie de los espejos retro-
visores exteriores; puede estar muy
caliente y causar quemaduras.
Procedimiento de ajuste
A
B
A
B
C
D

259
3
3-4. Ajuste del volante y de los espejos
Antes de conducir

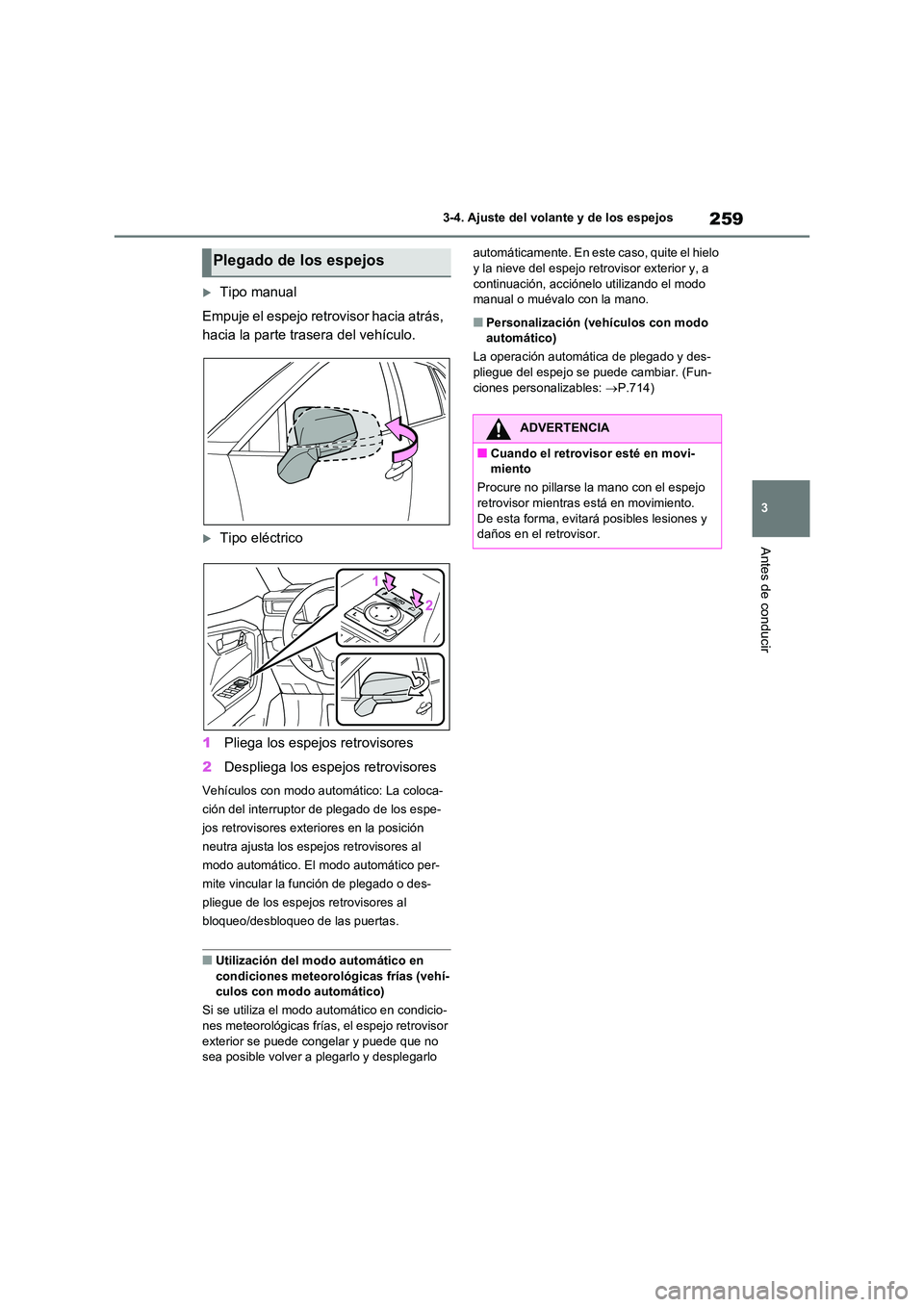

Tipo manual
Empuje el espejo retrovisor hacia atrás,
hacia la parte trasera del vehículo.
Tipo eléctrico
1 Pliega los espejos retrovisores
2 Despliega los espejos retrovisores
Vehículos con modo automático: La coloca-
ción del interruptor de plegado de los espe-
jos retrovisores exte riores en la posición
neutra ajusta los espej os retrovisores al
modo automático. El modo automático per-
mite vincular la función de plegado o des-
pliegue de los espejos retrovisores al
bloqueo/desbloqueo de las puertas.
■Utilización del modo automático en
condiciones meteorológicas frías (vehí- culos con modo automático)
Si se utiliza el modo automático en condicio-
nes meteorológicas frías, el espejo retrovisor
exterior se puede congelar y puede que no sea posible volver a plegarlo y desplegarlo
automáticamente. En este caso, quite el hielo y la nieve del espejo retrovisor exterior y, a
continuación, acciónelo utilizando el modo
manual o muévalo con la mano.
■Personalización (vehículos con modo automático)
La operación automática de plegado y des-
pliegue del espejo se puede cambiar. (Fun-
ciones personalizables: P.714)
Plegado de los espejos
ADVERTENCIA
■Cuando el retrovisor esté en movi- miento
Procure no pillarse la mano con el espejo
retrovisor mientras está en movimiento.
De esta forma, evitará posibles lesiones y daños en el retrovisor.

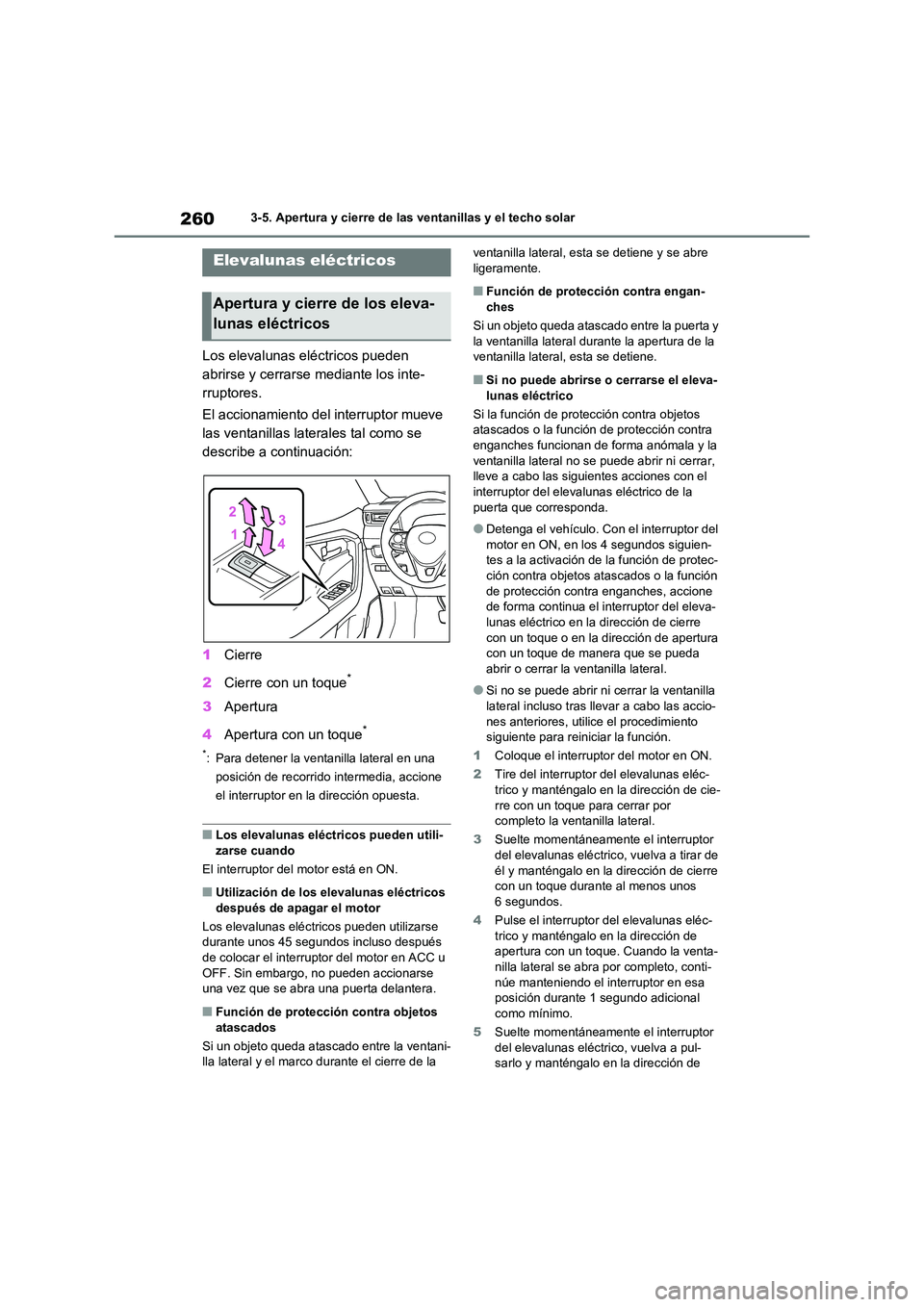

2603-5. Apertura y cierre de las ventanillas y el techo solar
3-5.Apertura y cierre de las ventanillas y el techo solar
Los elevalunas eléctricos pueden
abrirse y cerrarse mediante los inte-
rruptores.
El accionamiento del interruptor mueve
las ventanillas late rales tal como se
describe a continuación:
1 Cierre
2 Cierre con un toque*
3Apertura
4 Apertura con un toque*
*: Para detener la ventanilla lateral en una
posición de recorrido intermedia, accione
el interruptor en la dirección opuesta.
■Los elevalunas eléctricos pueden utili-
zarse cuando
El interruptor del motor está en ON.
■Utilización de los elevalunas eléctricos
después de apagar el motor
Los elevalunas eléctr icos pueden utilizarse durante unos 45 segundos incluso después
de colocar el interruptor del motor en ACC u
OFF. Sin embargo, no pueden accionarse una vez que se abra una puerta delantera.
■Función de protección contra objetos
atascados
Si un objeto queda atascado entre la ventani-
lla lateral y el marco durante el cierre de la
ventanilla lateral, esta se detiene y se abre ligeramente.
■Función de protección contra engan-
ches
Si un objeto queda atascado entre la puerta y
la ventanilla lateral durante la apertura de la ventanilla lateral, esta se detiene.
■Si no puede abrirse o cerrarse el eleva-
lunas eléctrico
Si la función de protección contra objetos
atascados o la función de protección contra
enganches funcionan de forma anómala y la ventanilla lateral no se puede abrir ni cerrar,
lleve a cabo las siguient es acciones con el
interruptor del elevalunas eléctrico de la puerta que corresponda.
●Detenga el vehículo. Con el interruptor del motor en ON, en los 4 segundos siguien-
tes a la activación de la función de protec-
ción contra objetos atascados o la función de protección contra enganches, accione
de forma continua el interruptor del eleva-
lunas eléctrico en la dirección de cierre con un toque o en la dirección de apertura
con un toque de manera que se pueda
abrir o cerrar la ventanilla lateral.
●Si no se puede abrir ni cerrar la ventanilla
lateral incluso tras llevar a cabo las accio- nes anteriores, utilice el procedimiento
siguiente para reiniciar la función.
1 Coloque el interruptor del motor en ON.
2 Tire del interruptor del elevalunas eléc-
trico y manténgalo en la dirección de cie- rre con un toque para cerrar por
completo la ventanilla lateral.
3 Suelte momentáneamente el interruptor
del elevalunas eléctric o, vuelva a tirar de él y manténgalo en la dirección de cierre
con un toque durante al menos unos
6 segundos.
4 Pulse el interruptor del elevalunas eléc- trico y manténgalo en la dirección de
apertura con un toque. Cuando la venta-
nilla lateral se abra por completo, conti- núe manteniendo el interruptor en esa
posición durante 1 segundo adicional
como mínimo.
5 Suelte momentáneamente el interruptor del elevalunas eléctr ico, vuelva a pul-
sarlo y manténgalo en la dirección de
Elevalunas eléctricos
Apertura y cierre de los eleva-
lunas eléctricos
