TOYOTA RAV4 2021 Manuel du propriétaire (in French)

2994-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
*: Si le véhicule en est doté
BSM (moniteur d’angle
mort)
*
Le moniteur d’angle mort
est un système à 2
fonctions :
La fonction BSM (moniteur
d’angle mort)
Aide le conducteur à prendre
une décision lors d’un change-
ment de voie
 La fonction RCTA (alerte de
trafic transversal arrière)
Aide le conducteur lors d’une
marche arrière
Ces fonctions utilisent les
mêmes capteurs.
AVERTISSEMENT
■Précautions relatives à l’utili-
sation de la fonction BSM
Le conducteur est l’unique res-
ponsable d’une conduite sécuri-
taire. Conduisez toujours
prudemment, en prenant soin
d’observer votre environnement.
La fonction BSM est une fonction
complémentaire qui avertit le
conducteur qu’un véhicule se
trouve dans un angle mort des
rétroviseurs extérieurs ou qu’il
approche rapidement par l’arrière
dans un angle mort. Ne vous fiez
pas aveuglément à la fonction
BSM. Comme la fonction ne peut
pas juger s’il est sécuritaire de
changer de voie, un excès de
confiance pourrait provoquer un
accident susceptible d’occasion-
ner des blessures graves, voire
mortelles.
Comme il se peut que le système
ne fonctionne pas correctement
dans certaines conditions, le
conducteur doit confirmer la sécu-
rité de ses propres yeux.
■Précautions relatives à l’utili-
sation de la fonction RCTA
Le conducteur est l’unique res-
ponsable d’une conduite sécuri-
taire. Conduisez toujours
prudemment, en prenant soin
d’observer votre environnement.
La fonction RCTA est uniquement
une fonction complémentaire qui
alerte le conducteur de l’approche
d’un véhicule par la droite ou par
la gauche à l’arrière du véhicule.
Comme il se peut que la fonction
RCTA ne fonctionne pas correcte-
ment dans certaines conditions, le
conducteur doit confirmer la sécu-
rité de ses propres yeux.
Un excès de confiance dans cette
fonction pourrait provoquer un
accident susceptible d’occasion-
ner des blessures graves, voire
mortelles.

3004-5. Utilisation des systèmes d’aide à la conduite
Écran multifonction
Activation/désactivation de la fonc-
tion BSM/de la fonction RCTA.
Voyants sur les rétroviseurs
extérieurs
Fonction BSM :
Lorsqu’un véhicule est détecté
dans un angle mort des rétrovi-
seurs extérieurs ou qu’il approche
rapidement par l’arrière dans un
angle mort, le voyant du rétroviseur
extérieur du côté détecté s’allume.
Si le levier de commande des cli-
gnotants est actionné vers le côté
détecté, le voyant du rétroviseur
extérieur clignotera.
Fonction RCTA :
Lorsque le système détecte un
véhicule approchant de la droite ou
de la gauche à l’arrière du véhicule,
les voyants des deux rétroviseurs
extérieurs clignotent.
Voyant BSM/voyant RCTA
OFF
Lorsque le moniteur d’angle mort
est activé, le voyant BSM s’allume.
Lorsque la fonction RCTA est
désactivée, le voyant RCTA OFF
s’allume.
Affichage de l’écran du moni-
teur (fonction RCTA unique-
ment)
Si le système détecte un véhicule
approchant de la droite ou de la
gauche à l’arrière du véhicule,
l’icône RCTA (P.306) s’affiche du
côté de la détection.
Avertisseur sonore RCTA
(fonction RCTA uniquement)
Si le système détecte un véhicule
approchant de la droite ou de la
gauche à l’arrière du véhicule, un
avertisseur sonore provenant de
l’arrière du siège arrière retentit.
Vous pouvez activer/désactiver
la fonction BSM et la fonction
RCTA sur l’écran de l’écran
multifonction. ( P.104)
■Visibilité du voyant sur les
rétroviseurs extérieurs
En plein soleil, il peut être difficile de
voir le voyant sur les rétroviseurs
extérieurs.
■Perception du son de l’avertis-
seur sonore RCTA
Il peut être difficile d’entendre l’aver-
tisseur sonore RCTA si le bruit
Composants du système
A
B
Activation/désactivation
de la fonction BSM/de la
fonction RCTA
C
D
E

3014-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
ambiant, par exemple le volume
audio, est élevé.
■Lorsque “Moniteur d’angle mort
non disponible” ou “Système
d’alerte de circulation transver-
sale arrière non disponible”
s’affiche sur l’écran multifonc-
tion
La tension du capteur est devenue
anormale, ou de l’eau, de la neige,
de la boue, etc. peuvent s’être accu-
mulées à proximité de la zone du
capteur du pare-chocs arrière.
(  P.302)
Le capteur devrait de nouveau fonc-
tionner normalement une fois que
vous aurez retiré l’eau, la neige, la
boue, etc., autour du capteur.
De plus, il est possible que le cap- teur ne fonctionne pas normalement
lorsqu’il est utilisé par temps extrê-
mement chaud ou très froid.■Lorsque “Dysfonctionnement
du moniteur d’angle mort Ren-
dez visite à votre concession-
naire” ou “Anomalie du syst
d’approche transversale arrière.
Visitez votre concessionnaire”
s’affiche sur l’écran multifonc-
tion
Il peut s’agir d’une défaillance du
capteur ou d’un mauvais aligne-
ment. Faites vérifier le véhicule
chez un concessionnaire Toyota.
■Personnalisation
Vous pouvez personnaliser cer-
taines fonctions. ( P.104)
■Homologation du moniteur d’angle mort
Pour les véhicules commercialisés aux États-Unis, à Hawaï, aux Samoa
américaines, à Guam, à Saipan et à Porto Rico

3024-5. Utilisation des systèmes d’aide à la conduite
Pour les véhicules commercialisés au Canada
AVERTISSEMENT
■Gestion du capteur radar
Les capteurs du moniteur d’angle
mort sont installés respectivement
à l’intérieur des côtés gauche et
droit du pare-chocs arrière.
Observez les précautions sui-
vantes pour vous assurer que le
moniteur d’angle mort peut fonc-
tionner correctement.
●En tout temps, gardez propres
les capteurs et les zones envi-
ronnantes sur le pare-chocs
arrière.
Si un capteur ou sa zone envi-
ronnante sur le pare-chocs
arrière sont sales ou couverts
de neige, le moniteur d’angle
mort ne pourra peut-être pas
fonctionner et un message
d’avertissement ( P.301) s’affi-
chera. Dans ce cas, enlevez la
saleté ou la neige, et conduisez
le véhicule en ayant les condi-
tions de fonctionnement de la
fonction BSM ( P.304) rem-
plies pendant environ
10 minutes. Si le message
d’avertissement reste affiché,
faites vérifier le véhicule par
votre concessionnaire Toyota.

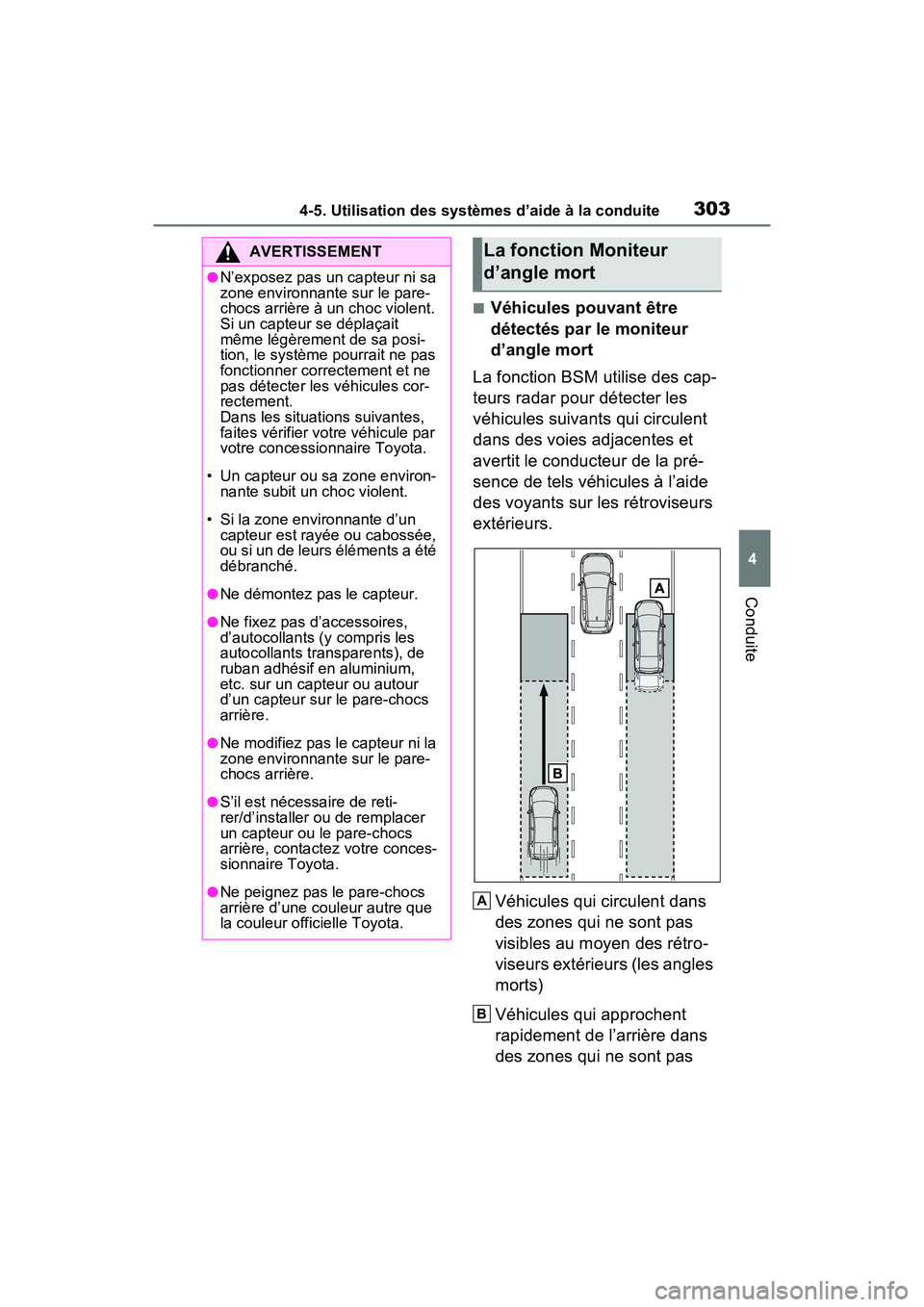

3034-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
■Véhicules pouvant être
détectés par le moniteur
d’angle mort
La fonction BSM utilise des cap-
teurs radar pour détecter les
véhicules suivants qui circulent
dans des voies adjacentes et
avertit le conducteur de la pré-
sence de tels véhicules à l’aide
des voyants sur les rétroviseurs
extérieurs.
Véhicules qui circulent dans
des zones qui ne sont pas
visibles au moyen des rétro-
viseurs extérieurs (les angles
morts)
Véhicules qui approchent
rapidement de l’arrière dans
des zones qui ne sont pas
AVERTISSEMENT
●N’exposez pas un capteur ni sa
zone environnante sur le pare-
chocs arrière à un choc violent.
Si un capteur se déplaçait
même légèrement de sa posi-
tion, le système pourrait ne pas
fonctionner correctement et ne
pas détecter les véhicules cor-
rectement.
Dans les situations suivantes,
faites vérifier votre véhicule par
votre concessionnaire Toyota.
• Un capteur ou sa zone environ- nante subit un choc violent.
• Si la zone environnante d’un capteur est rayée ou cabossée,
ou si un de leurs éléments a été
débranché.
●Ne démontez pas le capteur.
●Ne fixez pas d’accessoires,
d’autocollants (y compris les
autocollants transparents), de
ruban adhésif en aluminium,
etc. sur un capteur ou autour
d’un capteur sur le pare-chocs
arrière.
●Ne modifiez pas le capteur ni la
zone environnante sur le pare-
chocs arrière.
●S’il est nécessaire de reti-
rer/d’installer ou de remplacer
un capteur ou le pare-chocs
arrière, contactez votre conces-
sionnaire Toyota.
●Ne peignez pas le pare-chocs
arrière d’une couleur autre que
la couleur officielle Toyota.
La fonction Moniteur
d’angle mort
A
B

3044-5. Utilisation des systèmes d’aide à la conduite
visibles au moyen des rétro-
viseurs extérieurs (les angles
morts)
■Les zones de détection de
la fonction BSM
Les zones dans lesquelles les
véhicules peuvent être détectés
sont exposées ci-dessous dans
les grandes lignes.
La portée de chaque zone de
détection est :
Environ 1,6 ft. (0,5 m) à
11,5 ft. (3,5 m) à partir de
chaque côté du véhicule
La zone située entre le côté du
véhicule et 1,6 ft. (0,5 m) à partir du
côté du véhicule ne peut pas être
détectée.
Environ 3,3 ft. (1 m) devant le
pare-chocs arrière
Environ 9,8 ft. (3 m) à partir
du pare-chocs arrière Environ 9,8 ft. (3 m) à 197 ft.
(60 m) à partir du pare-chocs
arrière
Plus grande est la différence de
vitesse entre votre véhicule et le
véhicule détecté, plus loin le véhi-
cule sera détecté, provoquant
l’éclairage ou le clignotement du
voyant sur les rétroviseurs exté-
rieurs.
■La fonction BSM est opération-
nelle lorsque
La fonction BSM est opérationnelle
lorsque toutes les conditions sui-
vantes sont remplies :
●La fonction BSM est activée.
●Le levier sélecteur de vitesses est
dans une position autre que R.
●La vitesse du véhicule est supé-
rieure à environ 10 mph
(16 km/h).
■La fonction BSM détectera un
véhicule lorsque
La fonction BSM détectera un véhi-
cule présent dans la zone de détec-
tion dans les situations suivantes :
●Un véhicule d’une voie adjacente
dépasse votre véhicule.
●Vous dépassez un véhicule lente-
ment dans une voie adjacente.
●Un autre véhicule pénètre dans la
zone de détection en changeant
de voie.
■Circonstances dans lesquelles
la fonction BSM ne détectera
pas un véhicule
La fonction BSM n’est pas conçue
pour détecter les types de véhicules
et/ou d’objets suivants :
●Les petites motocyclettes, les
vélos, les piétons, etc.*
●Les véhicules circulant dans la
direction opposée
●Les glissières de sécurité, murs,
A
B
C
D

3054-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
panneaux de signalisation, véhi-
cules garés et autres objets fixes
semblables
*
●Les véhicules qui suivent le vôtre
dans la même voie*
●Les véhicules qui circulent à une
distance de 2 voies du vôtre*
●Véhicules dépassés rapidement
par votre véhicule
*: Selon les circonstances, il se peut que le système détecte un véhi-
cule et/ou un objet.
■Circonstances dans lesquelles
il est possible que la fonction
BSM ne fonctionne pas correc-
tement
●Il se peut que la fonction BSM ne
détecte pas les véhicules correc-
tement dans les situations
suivantes :
• Lorsque le capteur est mal aligné
en raison d’un choc violent sur le
capteur ou sur sa zone environ-
nante
• Lorsque de la boue, de la neige, de la glace, un autocollant ou
autre chose recouvrent le capteur
ou la zone environnante sur le
pare-chocs arrière
• Lorsque vous roulez sur une
chaussée qui est mouillée avec de
l’eau stagnante lors d’intempéries,
par exemple une forte pluie, de la
neige ou du brouillard
• Lorsque de nombreux véhicules s’approchent avec seulement une
courte distance entre chaque
véhicule
• Lorsque la distance entre votre
véhicule et un véhicule qui le suit
est courte
• Lorsqu’il y a un écart de vitesse
important entre votre véhicule et
celui qui pénètre dans la zone de
détection
• Lorsque l’écart de vitesse entre votre véhicule et un autre véhicule
est en train de changer
• Lorsqu’un véhicule roulant à peu près à la même vitesse que votre véhicule pénètre dans une zone
de détection
• Tandis que votre véhicule
démarre d’un arrêt, un véhicule
demeure dans la zone de détec-
tion
• Lorsque vous montez et descen- dez des pentes abruptes consé-
cutives comme des collines, une
route vallonneuse, etc.
• Lorsque vous conduisez sur des routes comportant des virages
serrés, des virages successifs, ou
ayant une chaussée inégale
• Lorsque les voies réservées aux
véhicules sont larges, ou lorsque
vous roulez sur le bord d’une voie,
et que le véhicule dans la voie
adjacente est loin de votre véhi-
cule
• Lorsqu’un accessoire (tel qu’un
support à vélo) est installé à
l’arrière du véhicule
• Lorsqu’il y a un écart de hauteur
important entre votre véhicule et
celui qui pénètre dans la zone de
détection
• Immédiatement après l’activation de la fonction BSM/de la fonction
RCTA
• Lorsque vous tractez une remorque
●Les cas où la fonction BSM
détecte inutilement un véhicule
et/ou un objet peuvent augmenter
dans les situations suivantes :
• Lorsque le capteur est mal aligné en raison d’un choc violent sur le
capteur ou sur sa zone environ-
nante
• Lorsque la distance entre votre
véhicule et une glissière de sécu-
rité, un mur, etc. entrant dans la
zone de détection est courte
• Lorsque vous montez et descen- dez des pentes abruptes consé-
cutives comme des collines, une
route vallonneuse, etc.
• Lorsque les voies réservées aux
véhicules sont étroites, ou lorsque
vous roulez sur le bord d’une voie,
et qu’un véhicule circulant dans
une voie autre que les voies
adjacentes entre dans la zone de

3064-5. Utilisation des systèmes d’aide à la conduite
détection
• Lorsque vous conduisez sur des routes comportant des virages
serrés, des virages successifs, ou
ayant une chaussée inégale
• Lorsque les pneus dérapent ou
patinent
• Lorsque la distance entre votre véhicule et un véhicule qui le suit
est courte
• Lorsqu’un accessoire (tel qu’un support à vélo) est installé à
l’arrière du véhicule
• Lorsque le véhicule projette de l’eau ou de la neige derrière lui.
■Fonctionnement de la fonc-
tion RCTA
La fonction RCTA utilise des
capteurs radars pour détecter
les véhicules approchant de la
droite ou de la gauche à l’arrière
du véhicule. Elle alerte le
conducteur de la présence de
tels véhicules en faisant cligno-
ter les voyants sur les rétrovi-
seurs extérieurs et retentir un
avertisseur sonore.
Véhicules approchant
Zones de détection
■Affichage de l’icône RCTA
(si le véhicule en est doté)
Lorsque le système détecte un
véhicule approchant de la droite
ou de la gauche à l’arrière du
véhicule, les éléments suivants
s’affichent sur l’écran du sys-
tème de navigation (si le véhi-
cule en est doté) ou sur l’écran
du système multimédia (si le
véhicule en est doté).
 Lorsque le moniteur du sys-
tème d’aide au stationnement
Toyota (si le véhicule en est
doté) est affiché
 Lorsque le moniteur à vue
panoramique (si le véhicule
en est doté) est affiché
: La fonction RCTA subit une
défaillance ( P.301)
La fonction Alerte de tra-
fic transversal arrière (si
le véhicule en est doté)
A
B

3074-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
■Les zones de détection de
la fonction RCTA
Les zones dans lesquelles les
véhicules peuvent être détectés
sont exposées ci-dessous dans
les grandes lignes.
L’avertisseur sonore peut alerter le
conducteur de l’approche de véhi-
cules plus rapides de beaucoup
plus loin.
Exemple :
■La fonction RCTA est opéra-
tionnelle lorsque
La fonction RCTA s’active lorsque
toutes les conditions suivantes sont
remplies :
●La fonction RCTA est activée.
●Le levier sélecteur de vitesses est
en position R.
●La vitesse du véhicule est infé-
rieure à environ 5 mph (8 km/h).
●La vitesse du véhicule qui
approche se situe entre environ
5 mph (8 km/h) et 17 mph
(28 km/h).
■Réglage du volume de l’avertis-
seur sonore
Vous pouvez régler le volume de
l’avertisseur sonore sur l’écran mul-
tifonction. ( P.104)
■Circonstances dans lesquelles
la fonction RCTA ne détectera
pas un véhicule
La fonction RCTA n’est pas conçue
pour détecter les types de véhicules
et/ou d’objets suivants.
●Les véhicules qui approchent
directement à l’arrière
●Les véhicules qui font marche
arrière dans un espace de station-
nement situé à côté de votre véhi-
cule
●Les véhicules que les capteurs ne
peuvent pas détecter en raison
d’obstructions
●Les glissières de sécurité, murs,
panneaux de signalisation, véhi-
cules garés et autres objets fixes
semblables
*
●Les petites motocyclettes, les
vélos, les piétons, etc.*
●Les véhicules qui s’éloignent du
vôtre
●Les véhicules qui se dirigent des
espaces de stationnement avoisi-
nants vers votre véhicule
*
*
: Selon les circonstances, il se peut que le système détecte un véhi-
cule et/ou un objet.
Véhicule qui
approche
Vitesse
Dis-
tance
approxima- tive
d’alerte
Rapide18 mph
(28 km/h)65 ft.
(20 m)
Lent5mph
(8 km/h)18 ft.
(5,5 m)
A

3084-5. Utilisation des systèmes d’aide à la conduite
■Circonstances dans lesquelles
il est possible que la fonction
RCTA ne fonctionne pas correc-
tement
●Il se peut que la fonction RCTA ne
détecte pas les véhicules correc-
tement dans les situations
suivantes :
• Lorsque le capteur est mal aligné en raison d’un choc violent sur le
capteur ou sur sa zone environ-
nante
• Lorsque de la boue, de la neige, de la glace, un autocollant ou
autre chose recouvrent le capteur
ou la zone environnante sur le
pare-chocs arrière
• Lorsque vous roulez sur une chaussée qui est mouillée avec de
l’eau stagnante lors d’intempéries,
par exemple une forte pluie, de la
neige ou du brouillard
• Lorsque de nombreux véhicules
s’approchent avec seulement une
courte distance entre chaque
véhicule
• Lorsqu’un véhicule approche à une vitesse élevée
• Lorsque vous garez le véhicule
dans une pente abrupte, comme
sur une colline, une route vallon-
neuse, etc.
• Lorsqu’un accessoire (tel qu’un support à vélo) est installé à
l’arrière du véhicule
• Lors d’une marche arrière dans une pente comportant un change-
ment brusque de déclivité • Lors d’une sortie en marche
arrière d’une place de stationne-
ment à angle faible
• Immédiatement après l’activation de la fonction RCTA
• Immédiatement après avoir fait démarrer le moteur alors que la
fonction RCTA est activée
• Lorsque vous tractez une remorque
• Lorsque les capteurs ne peuvent
pas détecter un véhicule en raison
d’obstructions
●Les cas où la fonction RCTA
détecte inutilement un véhicule
et/ou un objet peuvent augmenter
dans les situations suivantes :
• Lorsqu’un véhicule dépasse votre
