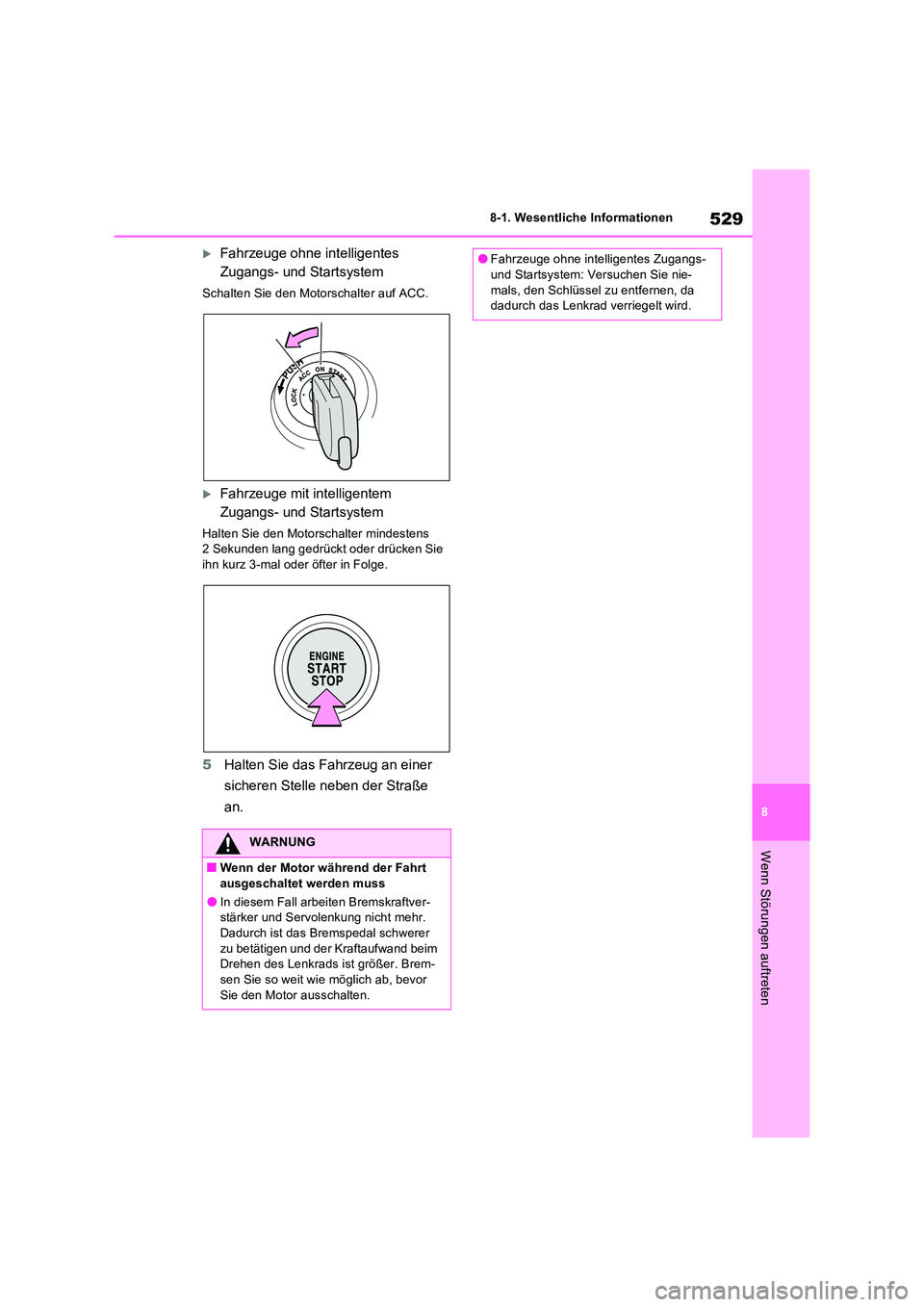

8-1. Wesentliche Informationen
Wenn Störungen auftreten
Fahrzeuge ohne intelligentes
Zugangs- und Startsystem
Schalten Sie den Motorschalter auf ACC.
Fahrzeuge mit intelligentem
Zugangs- und Startsystem
Halten Sie den Motorschalter mindestens 2 Sekunden lang gedrückt oder drücken Sie ihn kurz 3-mal oder öfter in Folge.
5 Halten Sie das Fahrzeug an einer
sicheren Stelle neben der Straße
an.
WARNUNG
QWenn der Motor während der Fahrt ausgeschaltet werden muss
OIn diesem Fall arbeiten Bremskraftver-stärker und Servolenkung nicht mehr.
Dadurch ist das Bremspedal schwerer zu betätigen und der Kraftaufwand beim Drehen des Lenkrads is t größer. Brem-
sen Sie so weit wie möglich ab, bevor Sie den Motor ausschalten.
OFahrzeuge ohne intelligentes Zugangs- und Startsystem: Versuchen Sie nie-
mals, den Schlüssel zu entfernen, da dadurch das Lenkrad verriegelt wird.

5308-1. Wesentliche Informationen

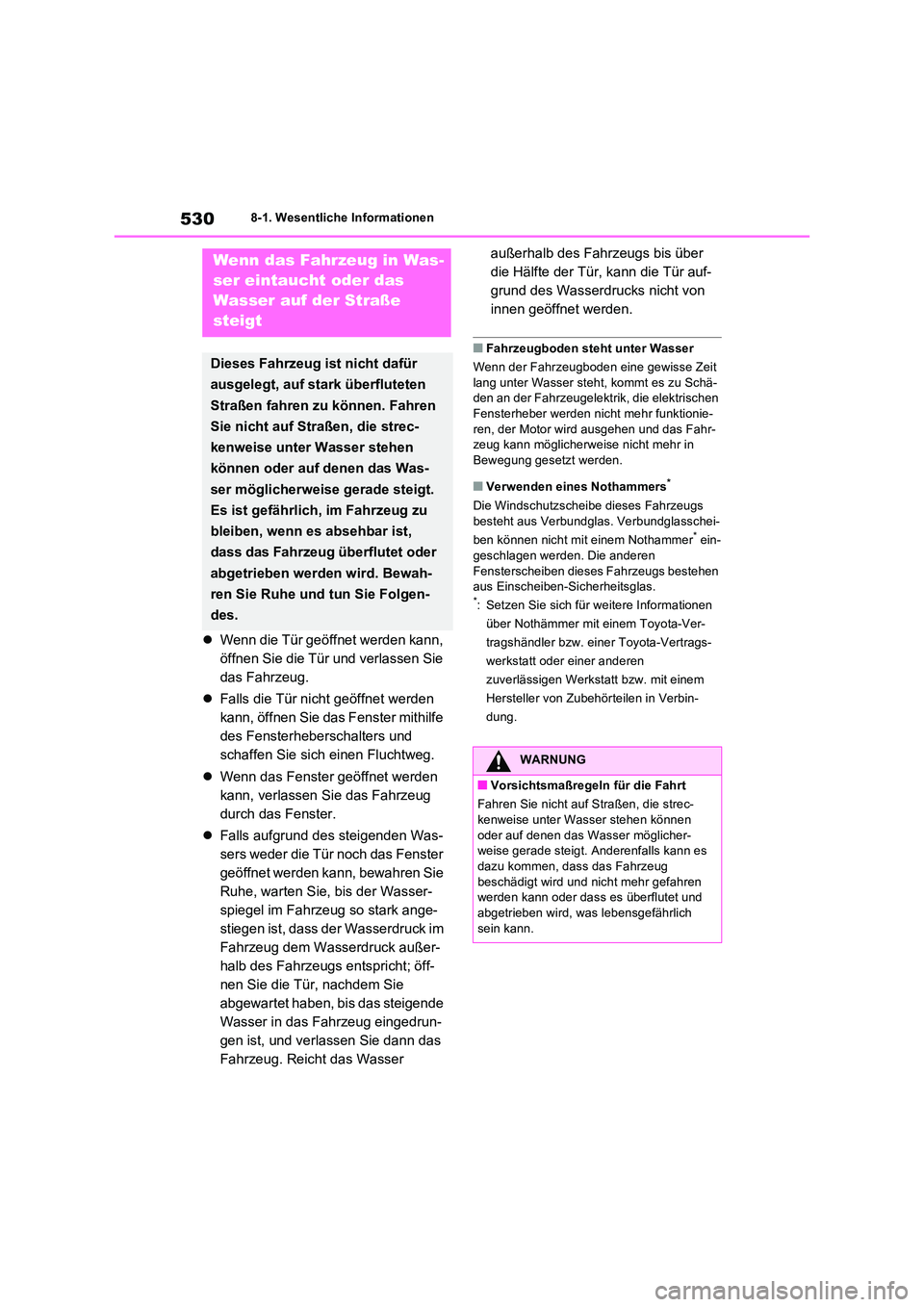

Wenn die Tür geöffnet werden kann,
öffnen Sie die Tür und verlassen Sie
das Fahrzeug.
 Falls die Tür nicht geöffnet werden
kann, öffnen Sie das Fenster mithilfe
des Fensterheberschalters und
schaffen Sie sich einen Fluchtweg.
 Wenn das Fenster geöffnet werden
kann, verlassen Sie das Fahrzeug
durch das Fenster.
 Falls aufgrund des steigenden Was-
sers weder die Tür noch das Fenster
geöffnet werden kann, bewahren Sie
Ruhe, warten Sie, bis der Wasser-
spiegel im Fahrzeug so stark ange-
stiegen ist, dass der Wasserdruck im
Fahrzeug dem Wasserdruck außer-
halb des Fahrzeugs entspricht; öff-
nen Sie die Tür, nachdem Sie
abgewartet haben, bis das steigende
Wasser in das Fahrzeug eingedrun-
gen ist, und verlassen Sie dann das
Fahrzeug. Reicht das Wasser
außerhalb des Fahrzeugs bis über
die Hälfte der Tür, kann die Tür auf-
grund des Wasserdrucks nicht von
innen geöffnet werden.
QFahrzeugboden steht unter Wasser
Wenn der Fahrzeugboden eine gewisse Zeit
lang unter Wasser steht, kommt es zu Schä- den an der Fahrzeugelektrik, die elektrischen Fensterheber werden nicht mehr funktionie-
ren, der Motor wird ausgehen und das Fahr- zeug kann möglicherweis e nicht mehr in Bewegung gesetzt werden.
QVerwenden eines Nothammers*
Die Windschutzscheibe dieses Fahrzeugs
besteht aus Verbundglas. Verbundglasschei-
ben können nicht mit einem Nothammer* ein- geschlagen werden. Die anderen
Fensterscheiben dieses Fahrzeugs bestehen aus Einscheiben-Sicherheitsglas.*: Setzen Sie sich für weitere Informationen
über Nothämmer mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt bzw. mit einem
Hersteller von Zubehörteilen in Verbin-
dung.
Wenn das Fahrzeug in Was-
ser eintaucht oder das
Wasser auf der Straße
steigt
Dieses Fahrzeug ist nicht dafür
ausgelegt, auf stark überfluteten
Straßen fahren zu können. Fahren
Sie nicht auf Straßen, die strec-
kenweise unter Wasser stehen
können oder auf denen das Was-
ser möglicherweise gerade steigt.
Es ist gefährlich, im Fahrzeug zu
bleiben, wenn es absehbar ist,
dass das Fahrzeug überflutet oder
abgetrieben werden wird. Bewah-
ren Sie Ruhe und tun Sie Folgen-
des.
WARNUNG
QVorsichtsmaßregeln für die Fahrt
Fahren Sie nicht auf Straßen, die strec- kenweise unter Wasser stehen können
oder auf denen das Wasser möglicher- weise gerade steigt. Anderenfalls kann es dazu kommen, dass das Fahrzeug
beschädigt wird und nicht mehr gefahren werden kann oder dass es überflutet und abgetrieben wird, was lebensgefährlich
sein kann.

531
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

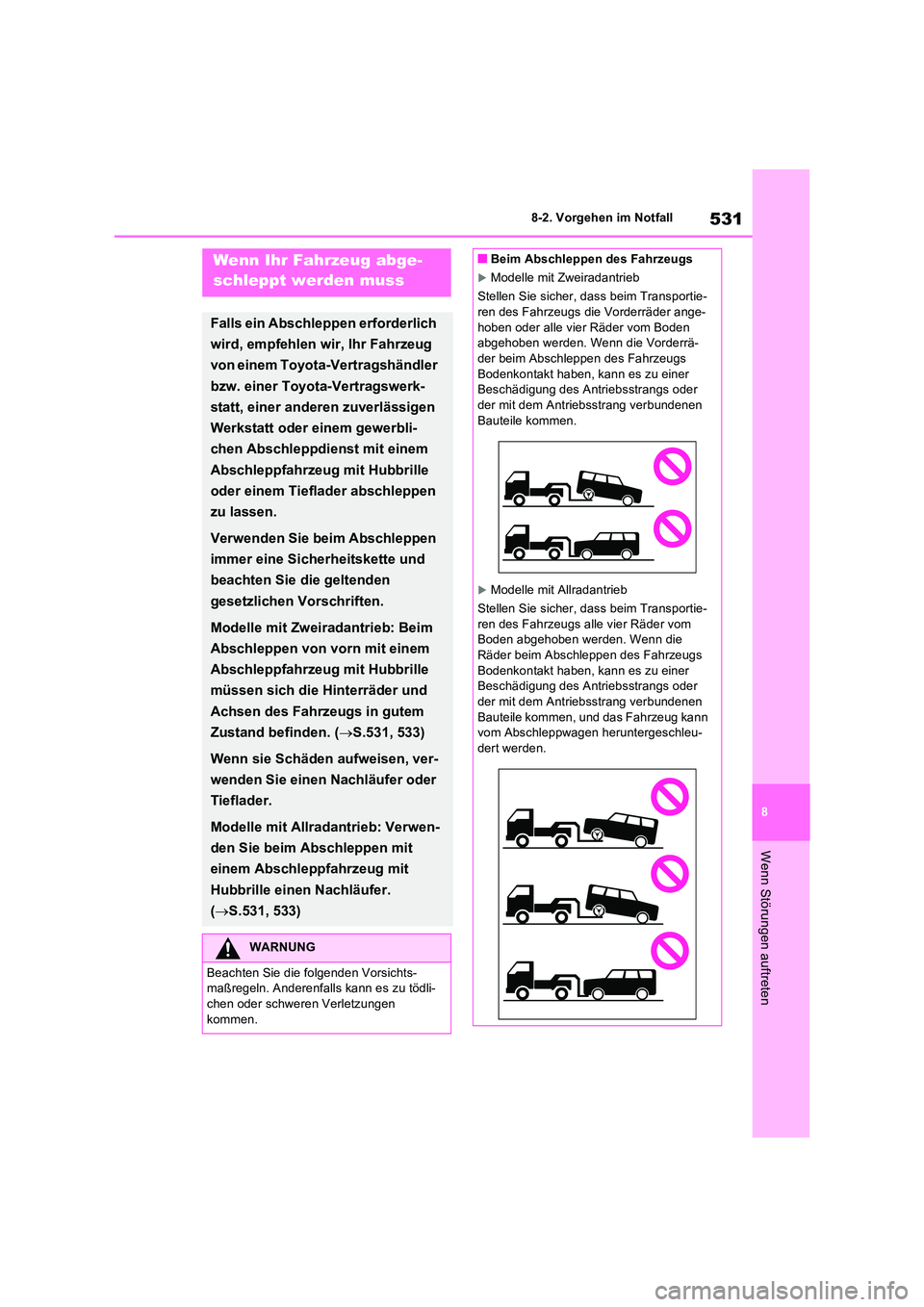

8-2.Vorgehen im No tfallWenn Ihr Fahrzeug abge-
schleppt werden muss
Falls ein Abschleppen erforderlich
wird, empfehlen wir, Ihr Fahrzeug
von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt, einer anderen zuverlässigen
Werkstatt oder einem gewerbli-
chen Abschleppdienst mit einem
Abschleppfahrzeug mit Hubbrille
oder einem Tieflader abschleppen
zu lassen.
Verwenden Sie beim Abschleppen
immer eine Sicherheitskette und
beachten Sie die geltenden
gesetzlichen Vorschriften.
Modelle mit Zweiradantrieb: Beim
Abschleppen von vorn mit einem
Abschleppfahrzeug mit Hubbrille
müssen sich die Hinterräder und
Achsen des Fahrzeugs in gutem
Zustand befinden. ( S.531, 533)
Wenn sie Schäden aufweisen, ver-
wenden Sie einen Nachläufer oder
Tieflader.
Modelle mit Allradantrieb: Verwen-
den Sie beim Abschleppen mit
einem Abschleppfahrzeug mit
Hubbrille einen Nachläufer.
( S.531, 533)
WARNUNG
Beachten Sie die folgenden Vorsichts- maßregeln. Anderenfalls kann es zu tödli-chen oder schweren Verletzungen
kommen.
QBeim Abschleppen des Fahrzeugs
Modelle mit Zweiradantrieb
Stellen Sie sicher, dass beim Transportie- ren des Fahrzeugs die Vorderräder ange-
hoben oder alle vier Räder vom Boden abgehoben werden. Wenn die Vorderrä-der beim Abschleppen des Fahrzeugs
Bodenkontakt haben, kann es zu einer Beschädigung des Antriebsstrangs oder der mit dem Antriebsstrang verbundenen
Bauteile kommen.
Modelle mit Allradantrieb
Stellen Sie sicher, dass beim Transportie-
ren des Fahrzeugs alle vier Räder vom Boden abgehoben werden. Wenn die Räder beim Abschleppen des Fahrzeugs
Bodenkontakt haben, kann es zu einer Beschädigung des Antriebsstrangs oder der mit dem Antriebsstrang verbundenen
Bauteile kommen, und das Fahrzeug kann vom Abschleppwagen heruntergeschleu-dert werden.

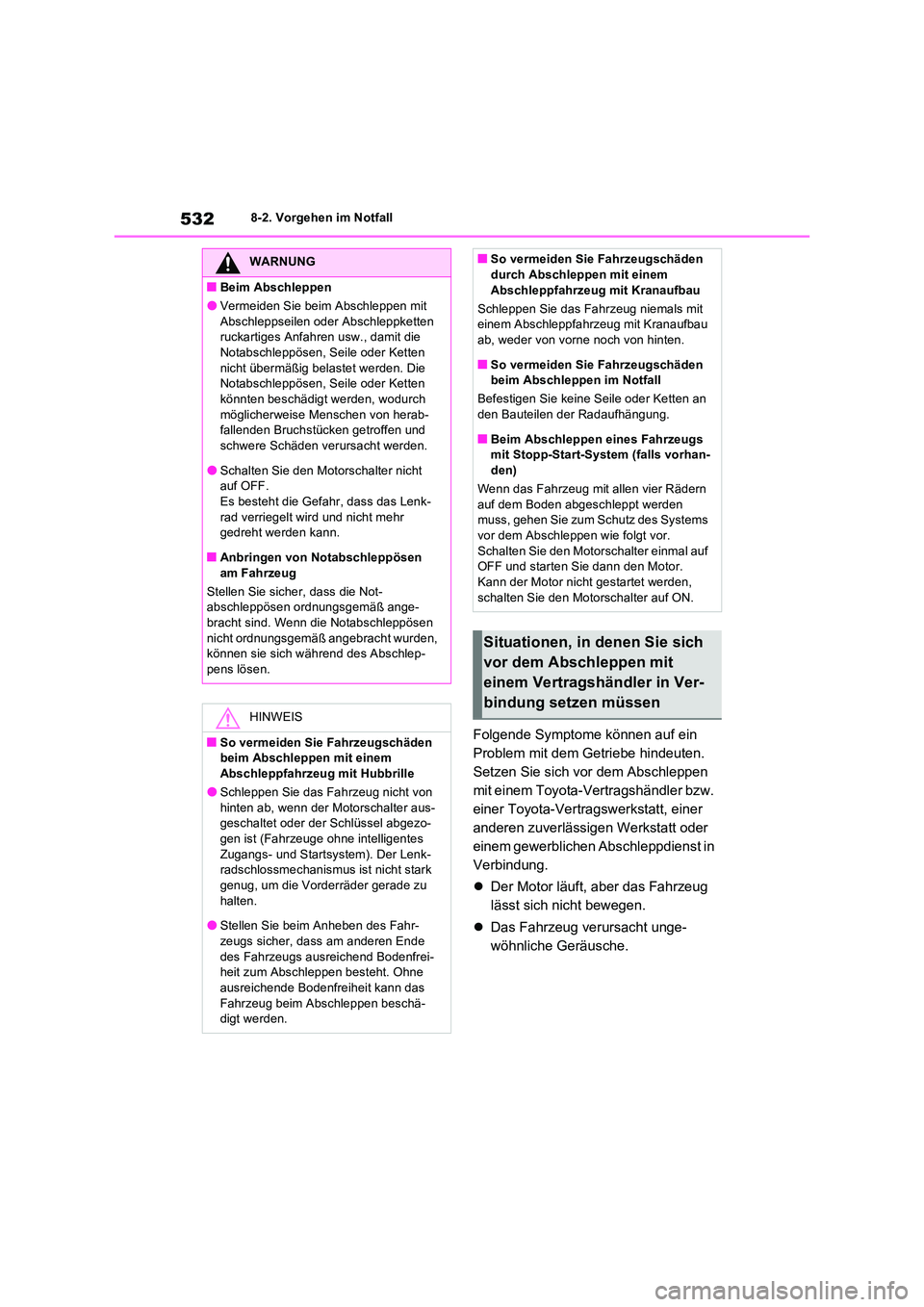

5328-2. Vorgehen im Notfall
Folgende Symptome können auf ein
Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschleppen
mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt, einer
anderen zuverlässigen Werkstatt oder
einem gewerblichen Abschleppdienst in
Verbindung.
 Der Motor läuft, aber das Fahrzeug
lässt sich nicht bewegen.
 Das Fahrzeug verursacht unge-
wöhnliche Geräusche.
WARNUNG
QBeim Abschleppen
OVermeiden Sie beim Abschleppen mit
Abschleppseilen oder Abschleppketten ruckartiges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten
nicht übermäßig belastet werden. Die Notabschleppösen, Seile oder Ketten könnten beschädigt werden, wodurch
möglicherweise Menschen von herab- fallenden Bruchstücken getroffen und schwere Schäden verursacht werden.
OSchalten Sie den Motorschalter nicht auf OFF.Es besteht die Gefahr, dass das Lenk-
rad verriegelt wird und nicht mehr gedreht werden kann.
QAnbringen von Notabschleppösen
am Fahrzeug
Stellen Sie sicher, dass die Not- abschleppösen ordnungsgemäß ange-bracht sind. Wenn die Notabschleppösen
nicht ordnungsgemäß angebracht wurden, können sie sich während des Abschlep-pens lösen.
HINWEIS
QSo vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
OSchleppen Sie das Fahrzeug nicht von
hinten ab, wenn der Motorschalter aus- geschaltet oder der Schlüssel abgezo-gen ist (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem). Der Lenk- radschlossmechanismus ist nicht stark genug, um die Vorderräder gerade zu
halten.
OStellen Sie beim Anheben des Fahr- zeugs sicher, dass am anderen Ende
des Fahrzeugs ausreichend Bodenfrei- heit zum Abschleppen besteht. Ohne ausreichende Bodenfreiheit kann das
Fahrzeug beim Abschleppen beschä- digt werden.
QSo vermeiden Sie Fahrzeugschäden durch Abschleppen mit einem
Abschleppfahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau ab, weder von vorne noch von hinten.
QSo vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie keine Seile oder Ketten an den Bauteilen der Radaufhängung.
QBeim Abschleppen eines Fahrzeugs mit Stopp-Start-System (falls vorhan-den)
Wenn das Fahrzeug mit allen vier Rädern
auf dem Boden abgeschleppt werden muss, gehen Sie zum Schutz des Systems vor dem Abschleppen wie folgt vor.
Schalten Sie den Motorschalter einmal auf OFF und starten Sie dann den Motor. Kann der Motor nicht gestartet werden,
schalten Sie den Motorschalter auf ON.
Situationen, in denen Sie sich
vor dem Abschleppen mit
einem Vertragshändler in Ver-
bindung setzen müssen

533
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

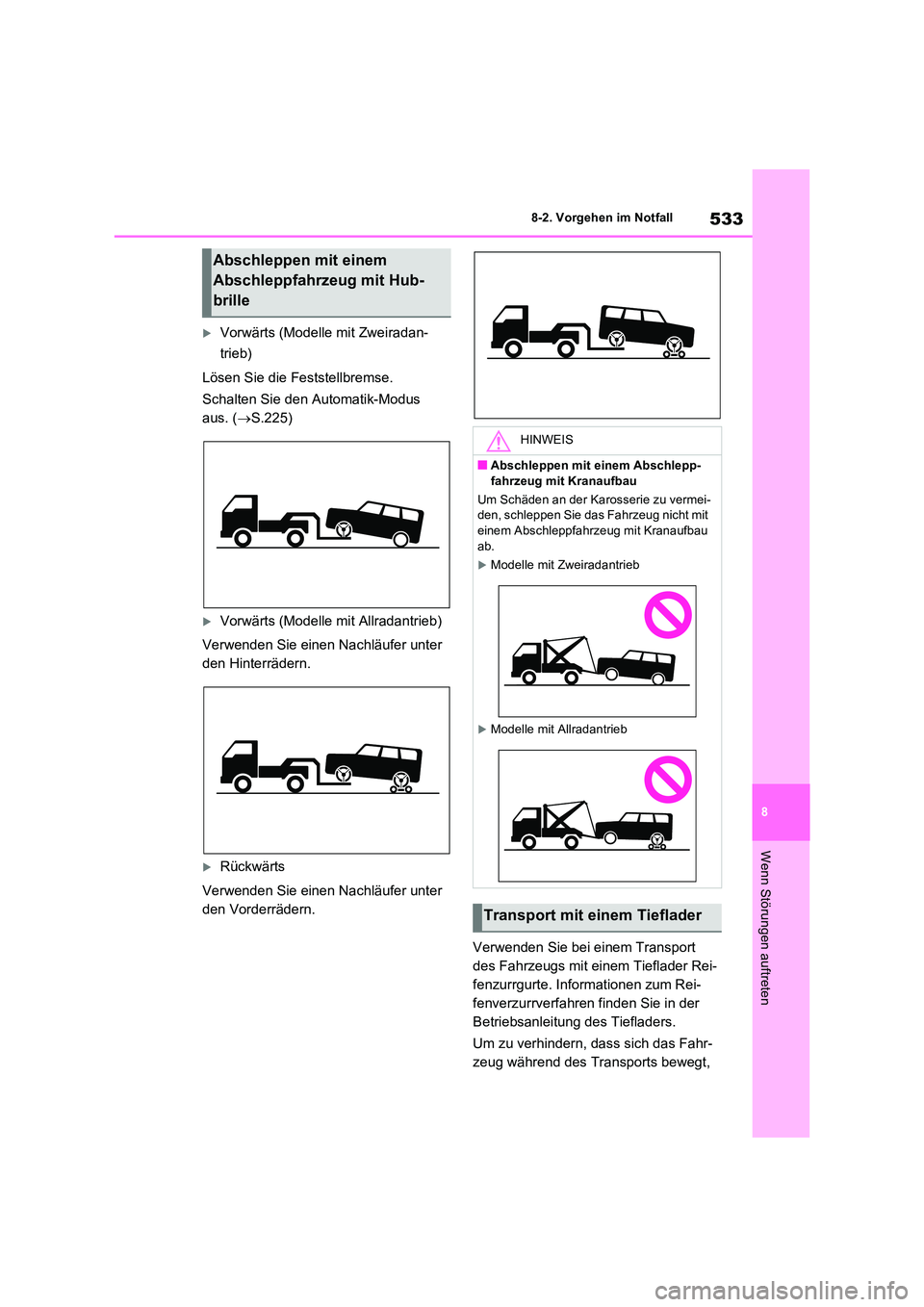

Vorwärts (Modelle mit Zweiradan-
trieb)
Lösen Sie die Feststellbremse.
Schalten Sie den Automatik-Modus
aus. ( S.225)
Vorwärts (Modelle mit Allradantrieb)
Verwenden Sie einen Nachläufer unter
den Hinterrädern.
Rückwärts
Verwenden Sie einen Nachläufer unter
den Vorderrädern.
Verwenden Sie bei einem Transport
des Fahrzeugs mit einem Tieflader Rei-
fenzurrgurte. Informationen zum Rei-
fenverzurrverfahren finden Sie in der
Betriebsanleitung des Tiefladers.
Um zu verhindern, dass sich das Fahr-
zeug während des Transports bewegt,
Abschleppen mit einem
Abschleppfahrzeug mit Hub-
brille
HINWEIS
QAbschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Um Schäden an der Karosserie zu vermei- den, schleppen Sie das Fahrzeug nicht mit einem Abschleppfahrzeug mit Kranaufbau
ab.
Modelle mit Zweiradantrieb
Modelle mit Allradantrieb
Transport mit einem Tieflader

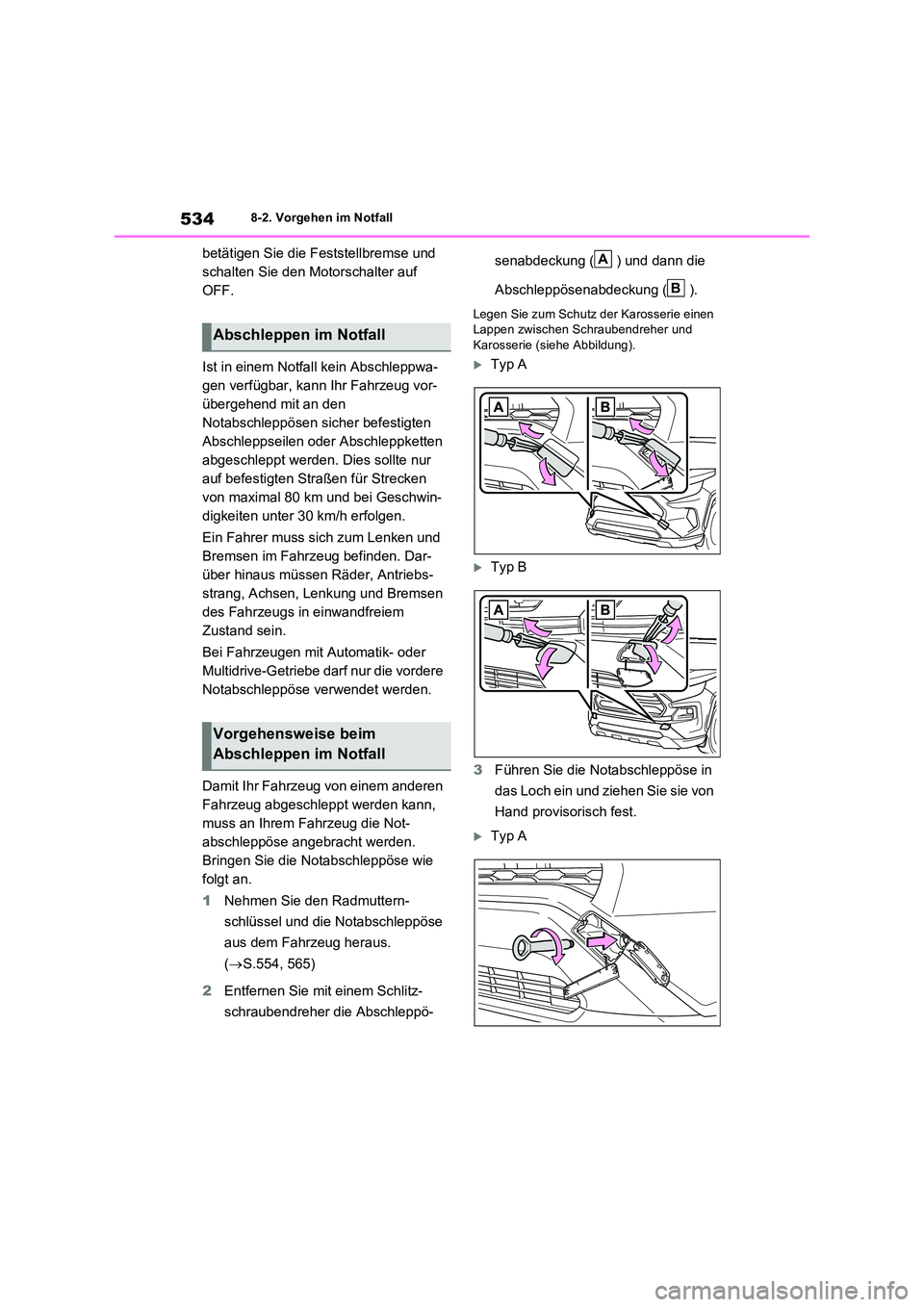

5348-2. Vorgehen im Notfall
betätigen Sie die Feststellbremse und
schalten Sie den Motorschalter auf
OFF.
Ist in einem Notfall kein Abschleppwa-
gen verfügbar, kann Ihr Fahrzeug vor-
übergehend mit an den
Notabschleppösen sicher befestigten
Abschleppseilen oder Abschleppketten
abgeschleppt werden. Dies sollte nur
auf befestigten Straßen für Strecken
von maximal 80 km und bei Geschwin-
digkeiten unter 30 km/h erfolgen.
Ein Fahrer muss sich zum Lenken und
Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebs-
strang, Achsen, Lenkung und Bremsen
des Fahrzeugs in einwandfreiem
Zustand sein.
Bei Fahrzeugen mit Automatik- oder
Multidrive-Getriebe darf nur die vordere
Notabschleppöse verwendet werden.
Damit Ihr Fahrzeug von einem anderen
Fahrzeug abgeschleppt werden kann,
muss an Ihrem Fahrzeug die Not-
abschleppöse angebracht werden.
Bringen Sie die Notabschleppöse wie
folgt an.
1 Nehmen Sie den Radmuttern-
schlüssel und die Notabschleppöse
aus dem Fahrzeug heraus.
( S.554, 565)
2 Entfernen Sie mit einem Schlitz-
schraubendreher die Abschleppö-
senabdeckung ( ) und dann die
Abschleppösenabdeckung ( ).
Legen Sie zum Schutz der Karosserie einen Lappen zwischen Schraubendreher und Karosserie (siehe Abbildung).
Typ A
Typ B
3 Führen Sie die Notabschleppöse in
das Loch ein und ziehen Sie sie von
Hand provisorisch fest.
Typ A
Abschleppen im Notfall
Vorgehensweise beim
Abschleppen im Notfall
A
B

535
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

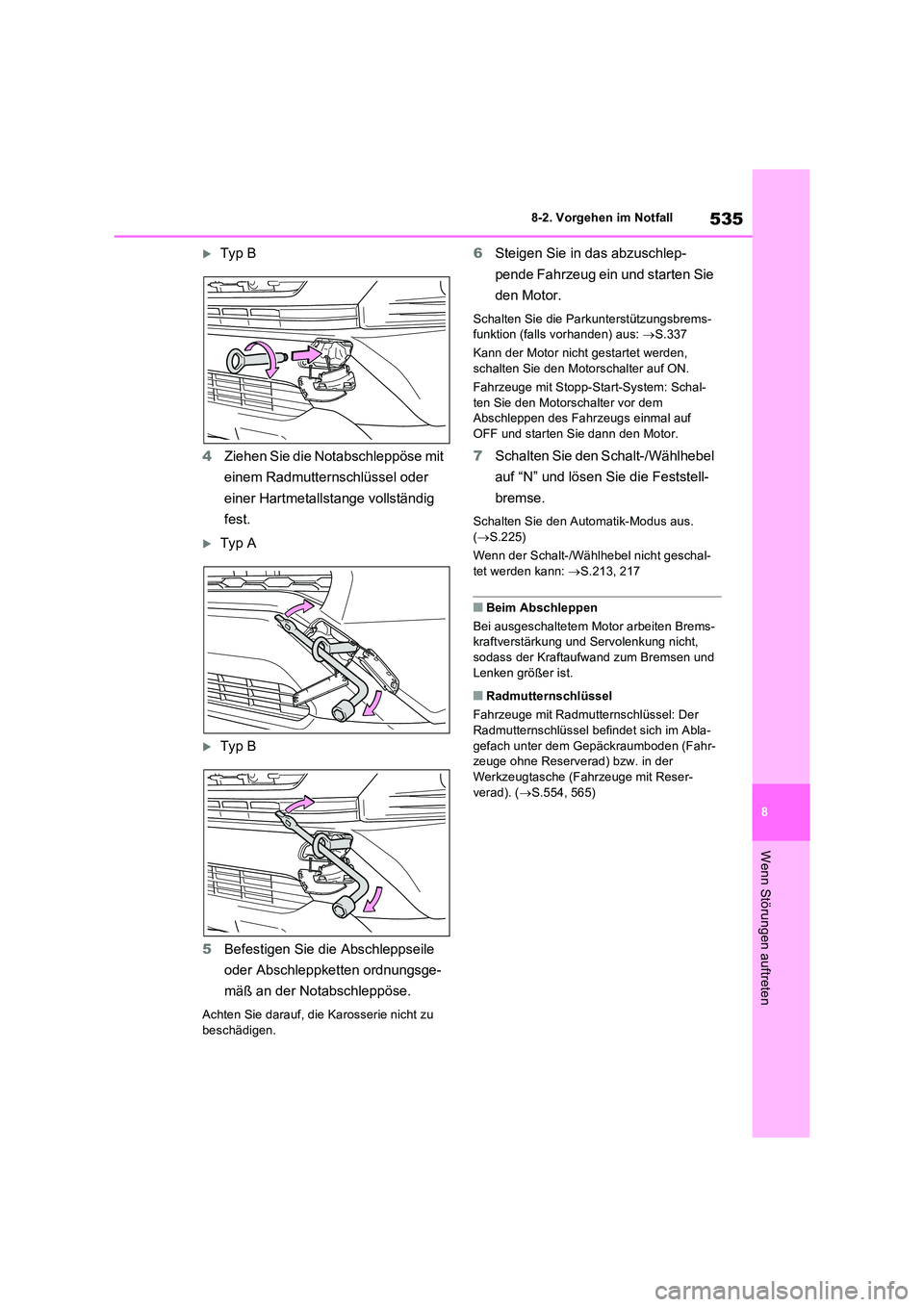

Typ B
4 Ziehen Sie die Notabschleppöse mit
einem Radmutternschlüssel oder
einer Hartmetallstange vollständig
fest.
Typ A
Typ B
5 Befestigen Sie die Abschleppseile
oder Abschleppketten ordnungsge-
mäß an der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
6 Steigen Sie in das abzuschlep-
pende Fahrzeug ein und starten Sie
den Motor.
Schalten Sie die Parkunterstützungsbrems- funktion (falls vorhanden) aus: S.337
Kann der Motor nicht gestartet werden, schalten Sie den Motorschalter auf ON.
Fahrzeuge mit Stopp-Start-System: Schal-
ten Sie den Motorschalter vor dem Abschleppen des Fahrzeugs einmal auf
OFF und starten Sie dann den Motor.
7 Schalten Sie den Schalt-/Wählhebel
auf “N” und lösen Sie die Feststell-
bremse.
Schalten Sie den Automatik-Modus aus.
( S.225)
Wenn der Schalt-/Wählhebel nicht geschal- tet werden kann: S.213, 217
QBeim Abschleppen
Bei ausgeschaltetem Motor arbeiten Brems- kraftverstärkung und Servolenkung nicht,
sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
QRadmutternschlüssel
Fahrzeuge mit Radmutternschlüssel: Der Radmutternschlüssel befindet sich im Abla-
gefach unter dem Gepäckraumboden (Fahr- zeuge ohne Reserverad) bzw. in der Werkzeugtasche (Fahrzeuge mit Reser-
verad). ( S.554, 565)

5368-2. Vorgehen im Notfall

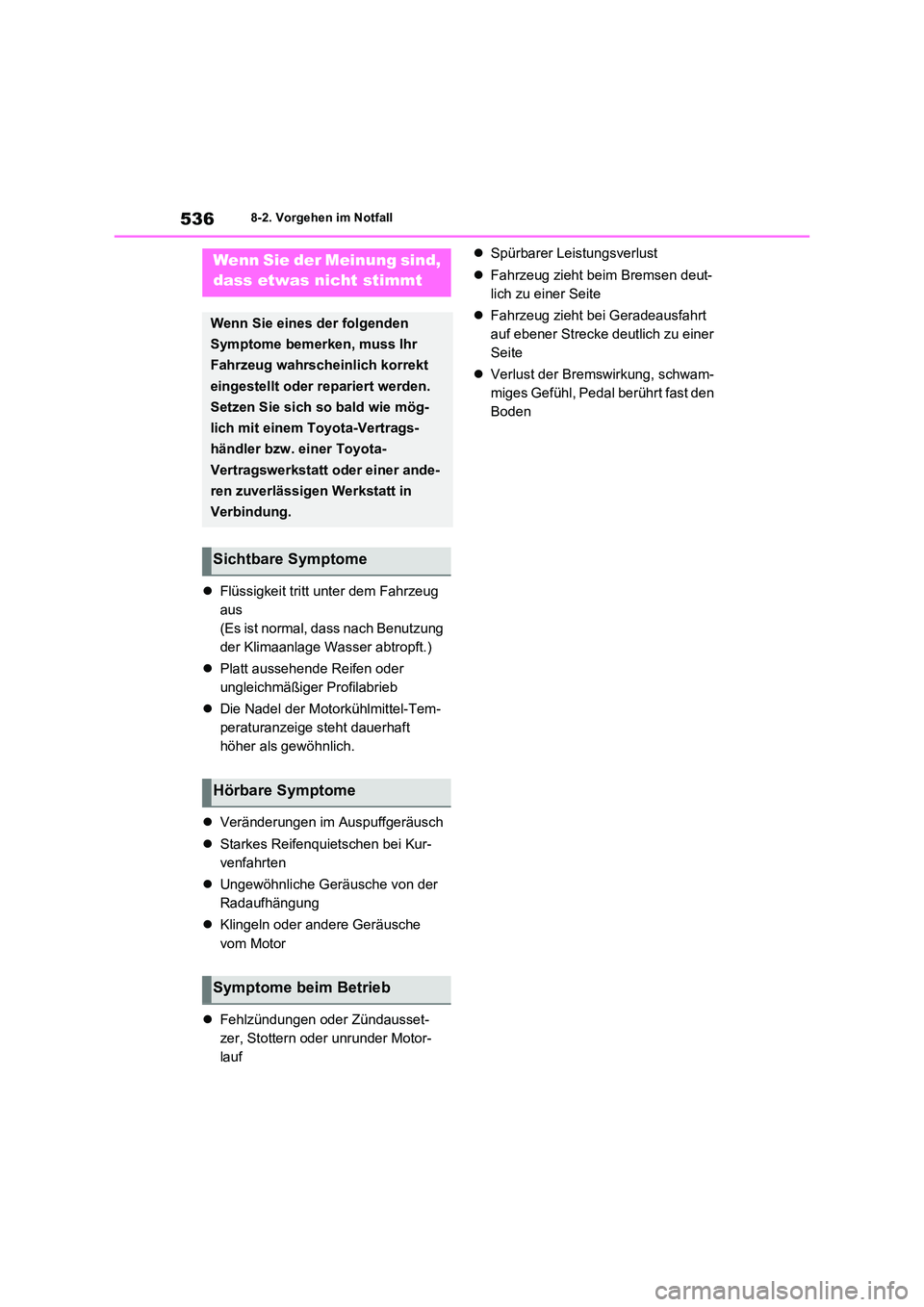

Flüssigkeit tritt unter dem Fahrzeug
aus
(Es ist normal, dass nach Benutzung
der Klimaanlage Wasser abtropft.)
 Platt aussehende Reifen oder
ungleichmäßiger Profilabrieb
 Die Nadel der Motorkühlmittel-Tem-
peraturanzeige steht dauerhaft
höher als gewöhnlich.
 Veränderungen im Auspuffgeräusch
 Starkes Reifenquietschen bei Kur-
venfahrten
 Ungewöhnliche Geräusche von der
Radaufhängung
 Klingeln oder andere Geräusche
vom Motor
 Fehlzündungen oder Zündausset-
zer, Stottern oder unrunder Motor-
lauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen deut-
lich zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Strecke deutlich zu einer
Seite
 Verlust der Bremswirkung, schwam-
miges Gefühl, Pedal berührt fast den
Boden
Wenn Sie der Meinung sind,
dass etwas nicht stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich korrekt
eingestellt oder repariert werden.
Setzen Sie sich so bald wie mög-
lich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in
Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

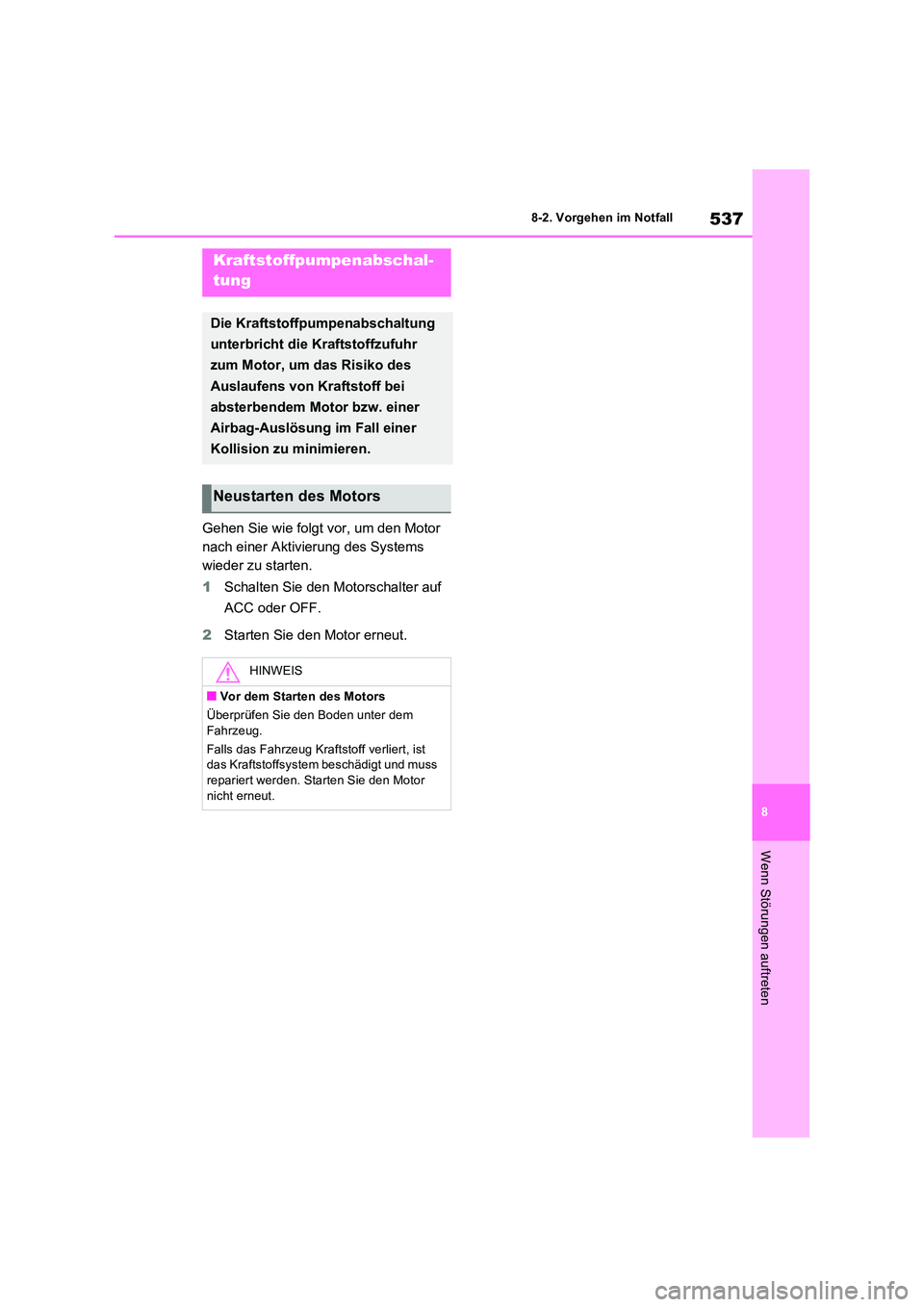

537
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Gehen Sie wie folgt vor, um den Motor
nach einer Aktivierung des Systems
wieder zu starten.
1 Schalten Sie den Motorschalter auf
ACC oder OFF.
2 Starten Sie den Motor erneut.
Kraftstoffpumpenabschal-
tung
Die Kraftstoffpumpenabschaltung
unterbricht die Kraftstoffzufuhr
zum Motor, um das Risiko des
Auslaufens von Kraftstoff bei
absterbendem Motor bzw. einer
Airbag-Auslösung im Fall einer
Kollision zu minimieren.
Neustarten des Motors
HINWEIS
QVor dem Starten des Motors
Überprüfen Sie den Boden unter dem
Fahrzeug.
Falls das Fahrzeug Kraftstoff verliert, ist das Kraftstoffsystem beschädigt und muss repariert werden. Starten Sie den Motor
nicht erneut.

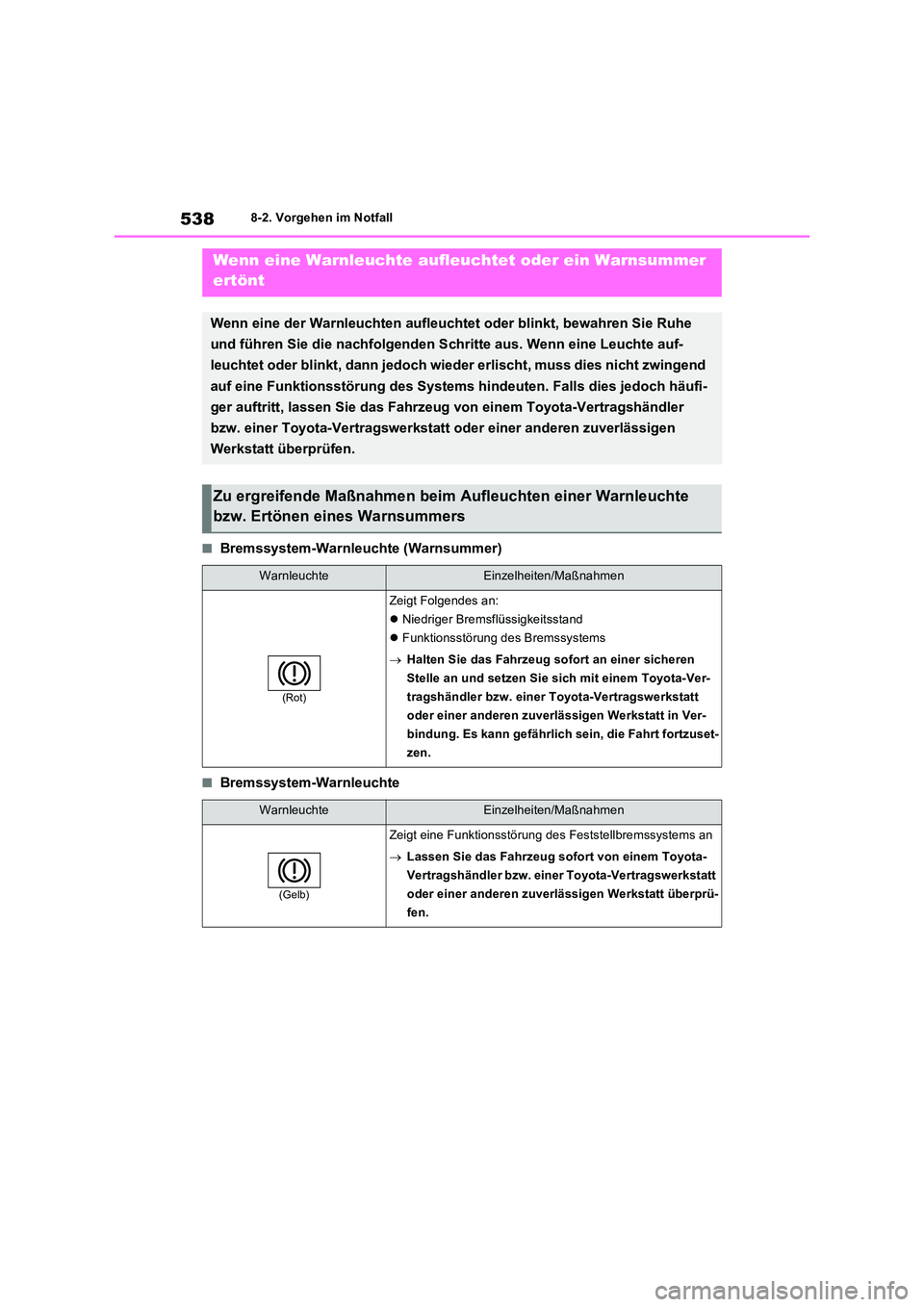

5388-2. Vorgehen im Notfall
QBremssystem-Warnleuchte (Warnsummer)
QBremssystem-Warnleuchte
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie Ruhe
und führen Sie die nachfolgenden Schritte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwingend
auf eine Funktionsstörung des Systems hindeuten. Falls dies jedoch häufi-
ger auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Zu ergreifende Maßnahmen beim Aufleuchten einer Warnleuchte
bzw. Ertönen eines Warnsummers
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Niedriger Bremsflüssigkeitsstand
 Funktionsstörung des Bremssystems
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
WarnleuchteEinzelheiten/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung des Feststellbremssystems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
