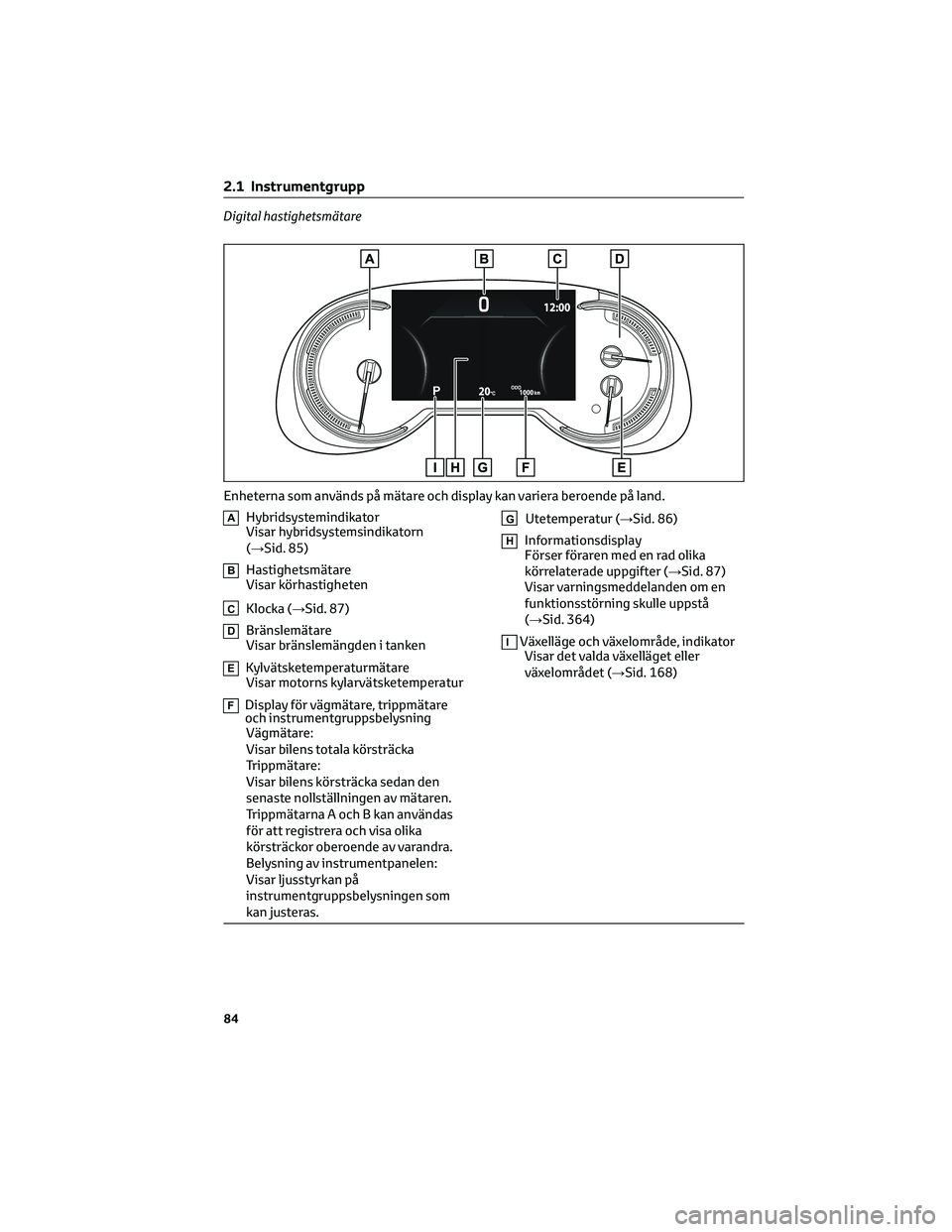

Digital hastighetsmätare
AHybridsystemindikator
Visar hybridsystemsindikatorn
(→Sid. 85)
BHastighetsmätare
Visar körhastigheten
CKlocka (→Sid. 87)
DBränslemätare
Visar bränslemängden i tanken
EKylvätsketemperaturmätare
Visar motorns kylarvätsketemperatur
FDisplay för vägmätare, trippmätare
och instrumentgruppsbelysning
Vägmätare:
Visar bilens totala körsträcka
Trippmätare:
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren.
Trippmätarna A och B kan användas
för att registrera och visa olika
körsträckor oberoende av varandra.
Belysning av instrumentpanelen:
Visar ljusstyrkan på
instrumentgruppsbelysningen som
kan justeras.
GUtetemperatur (→Sid. 86)
HInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 87)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 364)
IVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 168)
Enheterna som används på mätare och display kan variera beroende på land.
2.1 Instrumentgrupp
84

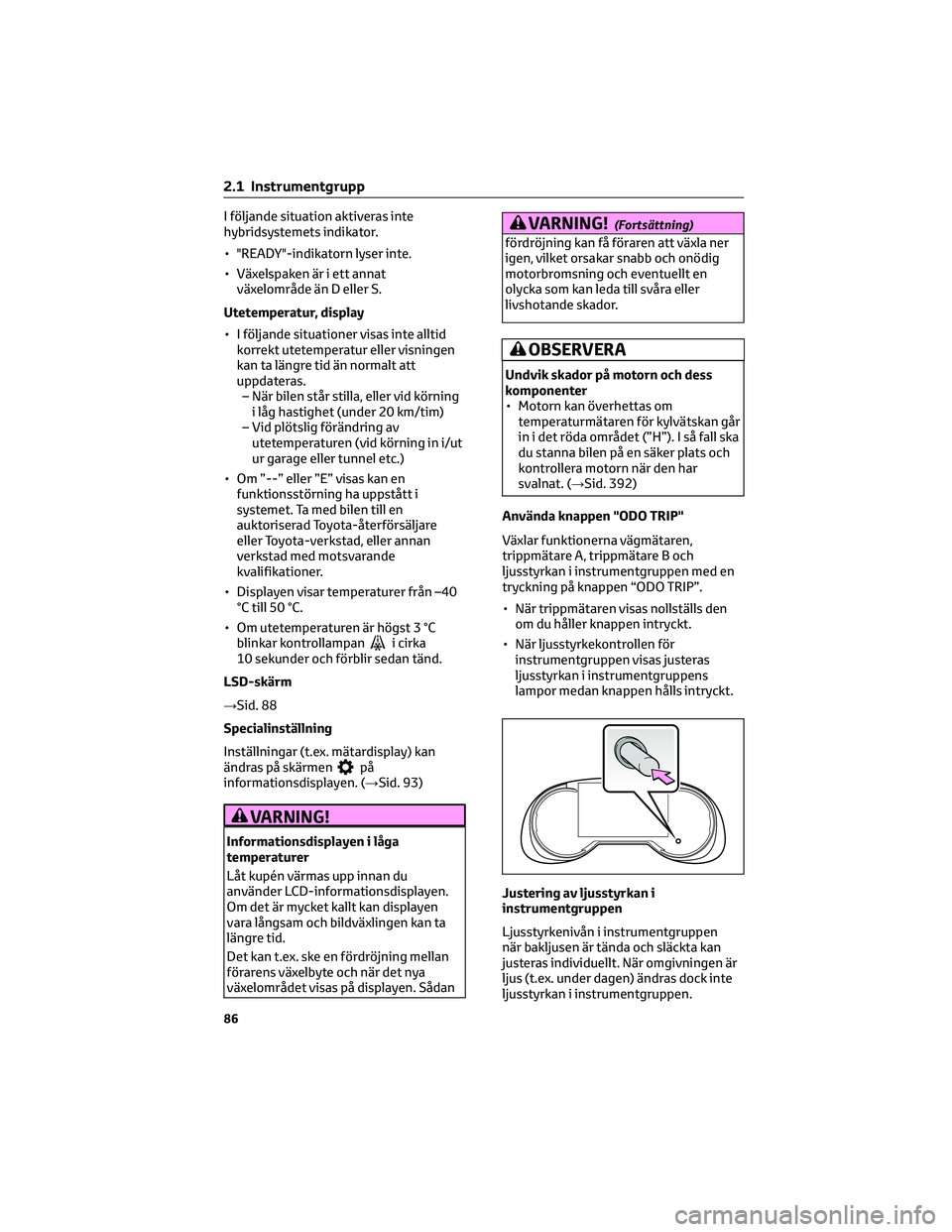

I följande situation aktiveras inte
hybridsystemets indikator.
• "READY"-indikatorn lyser inte.
• Växelspaken är i ett annat
växelområde än D eller S.
Utetemperatur, display
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla, eller vid körning
i låg hastighet (under 20 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Displayen visar temperaturer från –40
°C till 50 °C.
• Om utetemperaturen är högst 3 °C
blinkar kontrollampan
i cirka
10 sekunder och förblir sedan tänd.
LSD-skärm
→Sid. 88
Specialinställning
Inställningar (t.ex. mätardisplay) kan
ändras på skärmen
på
informationsdisplayen. (→Sid. 93)
VARNING!
Informationsdisplayen i låga
temperaturer
Låt kupén värmas upp innan du
använder LCD-informationsdisplayen.
Om det är mycket kallt kan displayen
vara långsam och bildväxlingen kan ta
längre tid.
Det kan t.ex. ske en fördröjning mellan
förarens växelbyte och när det nya
växelområdet visas på displayen. Sådan
VARNING!(Fortsättning)
fördröjning kan få föraren att växla ner
igen, vilket orsakar snabb och onödig
motorbromsning och eventuellt en
olycka som kan leda till svåra eller
livshotande skador.
OBSERVERA
Undvik skador på motorn och dess
komponenter
• Motorn kan överhettas om
temperaturmätaren för kylvätskan går
in i det röda området (”H”). I så fall ska
du stanna bilen på en säker plats och
kontrollera motorn när den har
svalnat. (→Sid. 392)
Använda knappen "ODO TRIP"
Växlar funktionerna vägmätaren,
trippmätare A, trippmätare B och
ljusstyrkan i instrumentgruppen med en
tryckning på knappen “ODO TRIP”.
• När trippmätaren visas nollställs den
om du håller knappen intryckt.
• När ljusstyrkekontrollen för
instrumentgruppen visas justeras
ljusstyrkan i instrumentgruppens
lampor medan knappen hålls intryckt.
Justering av ljusstyrkan i
instrumentgruppen
Ljusstyrkenivån i instrumentgruppen
när bakljusen är tända och släckta kan
justeras individuellt. När omgivningen är
ljus (t.ex. under dagen) ändras dock inte
ljusstyrkan i instrumentgruppen.
2.1 Instrumentgrupp
86

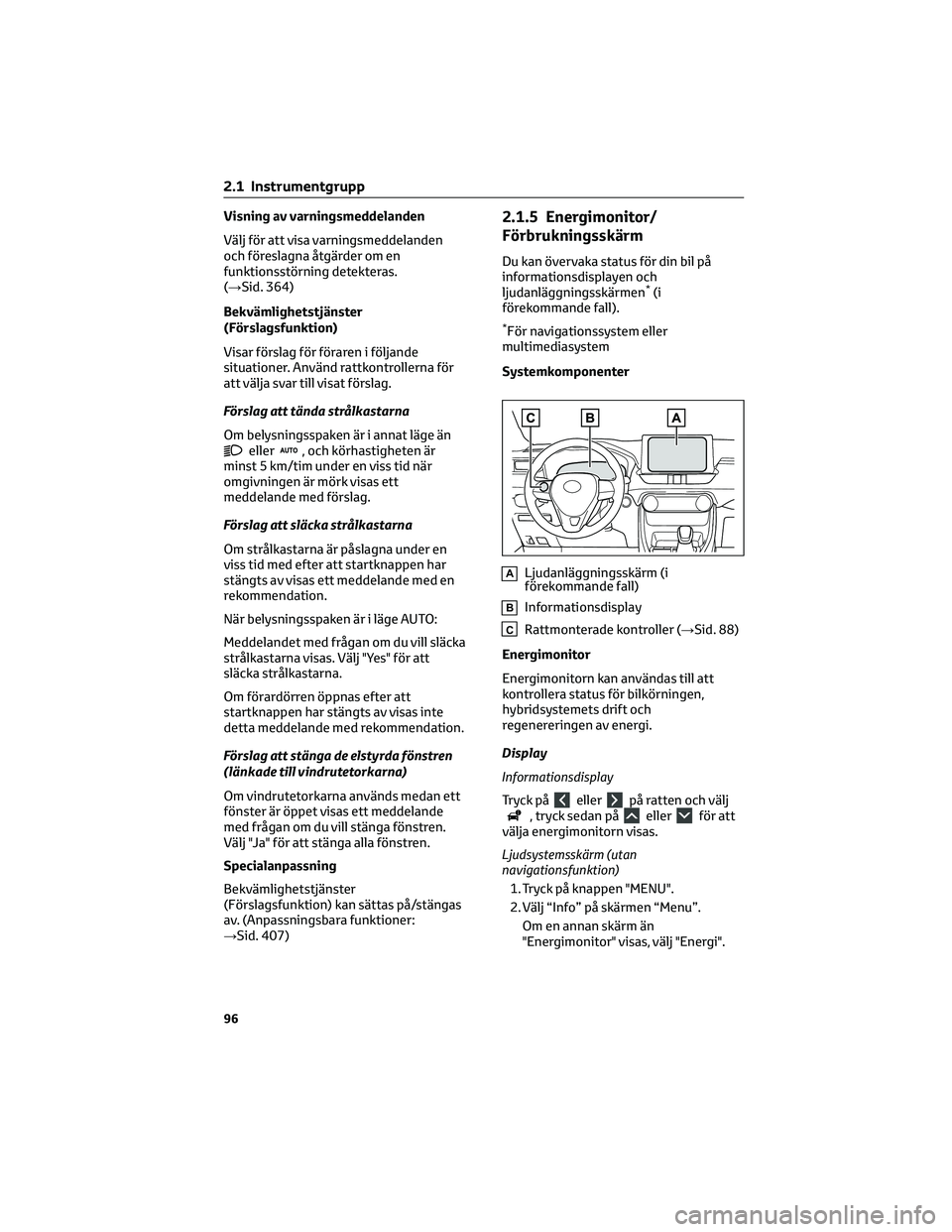

Visning av varningsmeddelanden
Välj för att visa varningsmeddelanden
och föreslagna åtgärder om en
funktionsstörning detekteras.
(→Sid. 364)
Bekvämlighetstjänster
(Förslagsfunktion)
Visar förslag för föraren i följande
situationer. Använd rattkontrollerna för
att välja svar till visat förslag.
Förslag att tända strålkastarna
Om belysningsspaken är i annat läge än
eller, och körhastigheten är
minst 5 km/tim under en viss tid när
omgivningen är mörk visas ett
meddelande med förslag.
Förslag att släcka strålkastarna
Om strålkastarna är påslagna under en
viss tid med efter att startknappen har
stängts av visas ett meddelande med en
rekommendation.
När belysningsspaken är i läge AUTO:
Meddelandet med frågan om du vill släcka
strålkastarna visas. Välj "Yes" för att
släcka strålkastarna.
Om förardörren öppnas efter att
startknappen har stängts av visas inte
detta meddelande med rekommendation.
Förslag att stänga de elstyrda fönstren
(länkade till vindrutetorkarna)
Om vindrutetorkarna används medan ett
fönster är öppet visas ett meddelande
med frågan om du vill stänga fönstren.
Välj "Ja" för att stänga alla fönstren.
Specialanpassning
Bekvämlighetstjänster
(Förslagsfunktion) kan sättas på/stängas
av. (Anpassningsbara funktioner:
→Sid. 407)
2.1.5 Energimonitor/
Förbrukningsskärm
Du kan övervaka status för din bil på
informationsdisplayen och
ljudanläggningsskärmen
*(i
förekommande fall).
*För navigationssystem eller
multimediasystem
Systemkomponenter
ALjudanläggningsskärm (i
förekommande fall)
BInformationsdisplay
CRattmonterade kontroller (→Sid. 88)
Energimonitor
Energimonitorn kan användas till att
kontrollera status för bilkörningen,
hybridsystemets drift och
regenereringen av energi.
Display
Informationsdisplay
Tryck på
ellerpå ratten och välj, tryck sedan påellerför att
välja energimonitorn visas.
Ljudsystemsskärm (utan
navigationsfunktion)
1. Tryck på knappen "MENU".
2. Välj “Info” på skärmen “Menu”.
Om en annan skärm än
"Energimonitor" visas, välj "Energi".
2.1 Instrumentgrupp
96

OBSERVERA
Bakluckans manöveraxlar
Bakluckan är försedd med manöveraxlar
som håller den i rätt läge. Observera
följande säkerhetsanvisningar. I annat
fall kan bakluckans dämparstag skadas
vilket leder till felaktig funktion.
• Fäst inga främmande föremål som
dekaler, plastfilm eller klistermärken
på manöveraxeln.
• Vidrör inte manöveraxeln med
handskar eller andra tygföremål.
•
Fäst inga tunga tillbehör på bakluckan.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för information om
tillbehör på bakluckan.
• Sätt inte handen på manöveraxeln,
eller tryck den inte åt sidan.
Förhindra fel i bakluckans
stängningsfunktion
Använd inte alltför stor kraft vid
stängning av bakluckan medan
stängningsfunktionen är aktiv. Att
använda alltför stor kraft kan leda till
funktionsstörning i baklucksstängaren.
Undvik skador på elbakluckan
• Se till att det inte har bildats is mellan
bakluckan och karossen som kan
förhindra att bakluckan rör sig fritt.
Om bakluckan öppnas eller stängs
medan den är belastad kan det ge
upphov till fel.
• Använd inte alltför stor kraft vid på
bakluckan medan elbakluckan är
aktiv.
OBSERVERA(Fortsättning)
• Se till att sensorerna inte skadas (de
sitter på elbakluckans högra och
vänstra kant) av en kniv eller annat
vasst föremål. Om sensorn har
lossnat stängs elbakluckan inte
automatiskt.
Elbaklucka med handsfree-funktion,
säkerhetsanvisningar (i
förekommande fall)
Sparksensorn är placerad bakom mitten
av nedre delen på bakre stötfångaren.
Observera följande så att elbakluckan
med handsfree-funktion fungerar på
rätt sätt:
•
Håll alltid mitten av nedre delen av
bakre stötfångaren ren. Om mitten av
bakre stötfångarens nedre del är
smutsig eller täckt med snö kommer
sparksensorn eventuellt inte att
fungera. Ta i så fall bort smuts eller
snö, flytta bilen från det nuvarande
läget och kontrollera om
sparksensorn fungerar. Om den inte
fungerar ska du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• Lägg inte på beläggningar som har en
regnavstötande (hydrofilisk) effekt
eller andra beläggningar på mitten av
nedre delen av bakre stötfångaren.
•
Parkera inte bilen nära föremål som
kan röra sig och vidröra mitten av
nedre delen av bakre stötfångaren,
t.ex. gräs eller träd. Om bilen har varit
parkerad en tid nära föremål som kan
röra sig och vidröra mitten av bakre
stötfångarens nedre del, t.ex. gräs
eller träd, kommer sparksensorn
eventuellt inte att fungera. Flytta i så
fall bilen från det läget och kontrollera
om sparksensorn fungerar. Om den
inte fungerar ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
3.2 Öppna, stänga och låsa dörrarna
119
3
Innan du börjar köra

• Den digitala backspegeln kan bli het
när den är i läget för digital spegel.
Det innebär ingen funktionsstörning.
• Beroende på din fysiska kondition
eller ålder kan det ta längre än vanligt
att fokusera på bilden som visas. Byt i
så fall till läget för optisk spegel.
• Låt inte passagerarna titta oavbrutet
på bilden som visas medan bilen körs,
det kan orsaka åksjuka.
Om en systemstörning har uppstått
Om symbolen som visas på bilden visas
när den digitala backspegeln används i
läget för digital spegel kan en störning
ha uppstått i systemet. Symbolen
försvinner inom några sekunder. Ändra
till läget för optisk spegel med spaken
och låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Ställa in spegeln
Justera spegelns höjd
Backspegelns höjd kan justeras så att den
passar din körställning.
Ändra till läget för optisk spegel. Ställ in
höjden på backspegeln genom att föra
den uppåt och nedåt.Inställningar av display (läge för digital
spegel)
Inställningar av visning i läget för digital
spegel, till/från-funktionen för
automatisk avbländning etc, kan ändras.
1. Tryck på menyknappen.
Symbolerna visas.
2. Tryck upprepade gånger på
menyknappen och välj funktionen
som du vill justera.
3. Tryck på
ellerför att
ändra inställningen.
Symbolerna försvinner om inte en
knapp trycks in inom minst cirka
5 sekunder.
Symboler Inställningar
Välj för att justera ljusstyrkan
på displayen.
Välj för att justera det visade
området uppåt/nedåt.
Välj för att justera det visade
området åt vänster/höger.
3.4 Justera ratten och speglarna
135
3
Innan du börjar köra

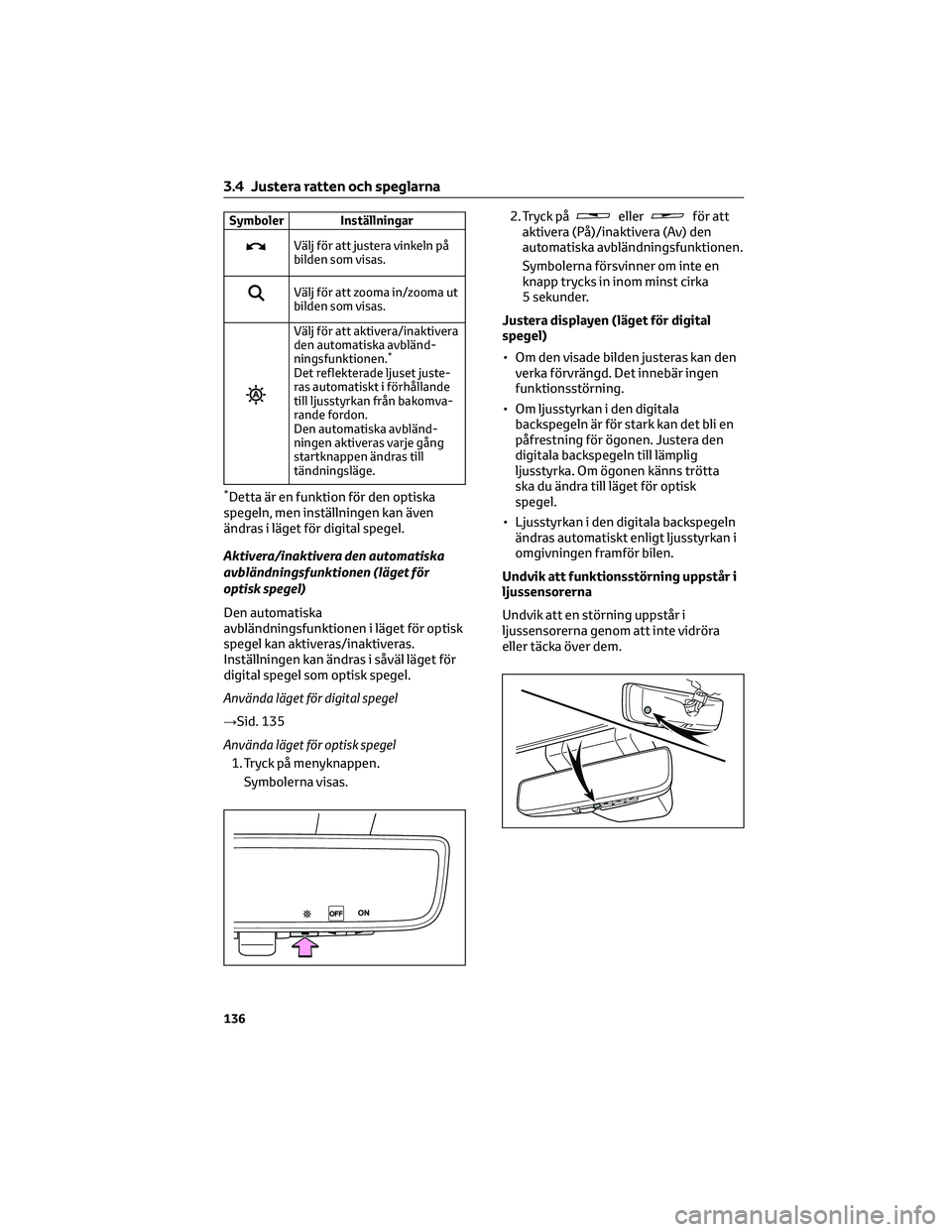

Symboler Inställningar
Välj för att justera vinkeln på
bilden som visas.
Välj för att zooma in/zooma ut
bilden som visas.
Välj för att aktivera/inaktivera
den automatiska avbländ-
ningsfunktionen.
*
Det reflekterade ljuset juste-
ras automatiskt i förhållande
till ljusstyrkan från bakomva-
rande fordon.
Den automatiska avbländ-
ningen aktiveras varje gång
startknappen ändras till
tändningsläge.
*Detta är en funktion för den optiska
spegeln, men inställningen kan även
ändras i läget för digital spegel.
Aktivera/inaktivera den automatiska
avbländningsfunktionen (läget för
optisk spegel)
Den automatiska
avbländningsfunktionen i läget för optisk
spegel kan aktiveras/inaktiveras.
Inställningen kan ändras i såväl läget för
digital spegel som optisk spegel.
Använda läget för digital spegel
→Sid. 135
Använda läget för optisk spegel
1. Tryck på menyknappen.
Symbolerna visas.2. Tryck på
ellerför att
aktivera (På)/inaktivera (Av) den
automatiska avbländningsfunktionen.
Symbolerna försvinner om inte en
knapp trycks in inom minst cirka
5 sekunder.
Justera displayen (läget för digital
spegel)
• Om den visade bilden justeras kan den
verka förvrängd. Det innebär ingen
funktionsstörning.
• Om ljusstyrkan i den digitala
backspegeln är för stark kan det bli en
påfrestning för ögonen. Justera den
digitala backspegeln till lämplig
ljusstyrka. Om ögonen känns trötta
ska du ändra till läget för optisk
spegel.
• Ljusstyrkan i den digitala backspegeln
ändras automatiskt enligt ljusstyrkan i
omgivningen framför bilen.
Undvik att funktionsstörning uppstår i
ljussensorerna
Undvik att en störning uppstår i
ljussensorerna genom att inte vidröra
eller täcka över dem.
3.4 Justera ratten och speglarna
136

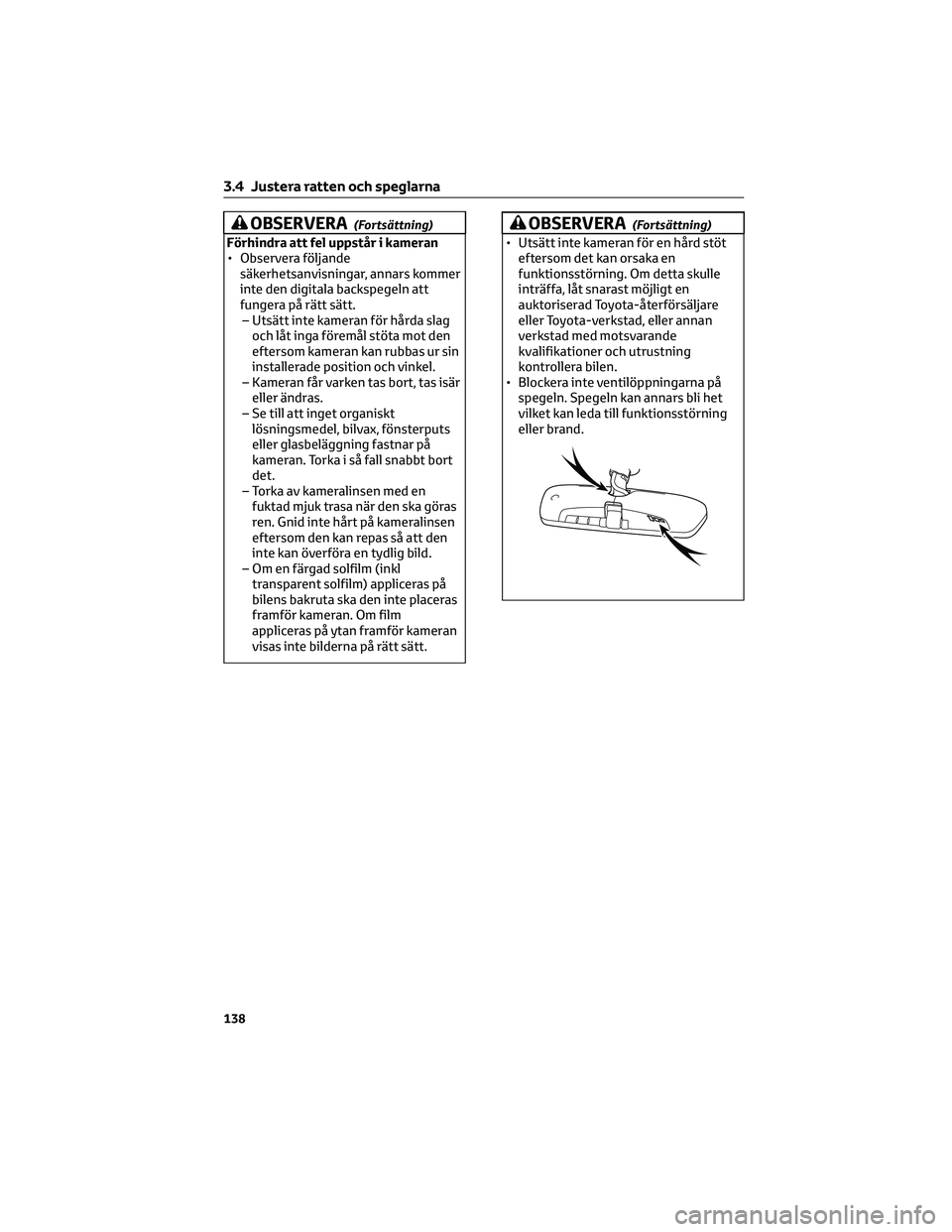

OBSERVERA(Fortsättning)
Förhindra att fel uppstår i kameran
• Observera följande
säkerhetsanvisningar, annars kommer
inte den digitala backspegeln att
fungera på rätt sätt.
– Utsätt inte kameran för hårda slag
och låt inga föremål stöta mot den
eftersom kameran kan rubbas ur sin
installerade position och vinkel.
– Kameran får varken tas bort, tas isär
eller ändras.
– Se till att inget organiskt
lösningsmedel, bilvax, fönsterputs
eller glasbeläggning fastnar på
kameran. Torka i så fall snabbt bort
det.
– Torka av kameralinsen med en
fuktad mjuk trasa när den ska göras
ren. Gnid inte hårt på kameralinsen
eftersom den kan repas så att den
inte kan överföra en tydlig bild.
– Om en färgad solfilm (inkl
transparent solfilm) appliceras på
bilens bakruta ska den inte placeras
framför kameran. Om film
appliceras på ytan framför kameran
visas inte bilderna på rätt sätt.
OBSERVERA(Fortsättning)
• Utsätt inte kameran för en hård stöt
eftersom det kan orsaka en
funktionsstörning. Om detta skulle
inträffa, låt snarast möjligt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
• Blockera inte ventilöppningarna på
spegeln. Spegeln kan annars bli het
vilket kan leda till funktionsstörning
eller brand.
3.4 Justera ratten och speglarna
138

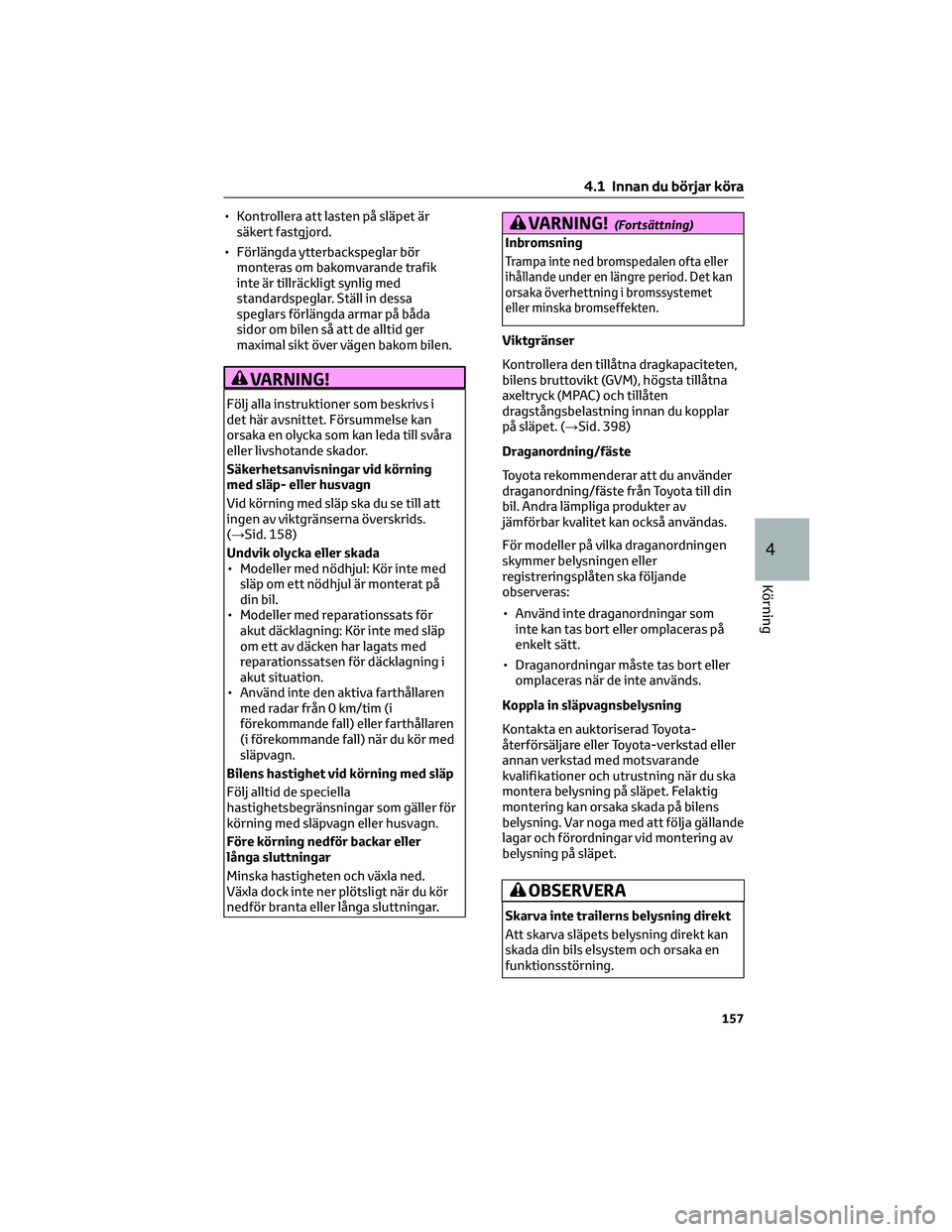

• Kontrollera att lasten på släpet är
säkert fastgjord.
• Förlängda ytterbackspeglar bör
monteras om bakomvarande trafik
inte är tillräckligt synlig med
standardspeglar. Ställ in dessa
speglars förlängda armar på båda
sidor om bilen så att de alltid ger
maximal sikt över vägen bakom bilen.
VARNING!
Följ alla instruktioner som beskrivs i
det här avsnittet. Försummelse kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Säkerhetsanvisningar vid körning
med släp- eller husvagn
Vid körning med släp ska du se till att
ingen av viktgränserna överskrids.
(→Sid. 158)
Undvik olycka eller skada
• Modeller med nödhjul: Kör inte med
släp om ett nödhjul är monterat på
din bil.
• Modeller med reparationssats för
akut däcklagning: Kör inte med släp
om ett av däcken har lagats med
reparationssatsen för däcklagning i
akut situation.
• Använd inte den aktiva farthållaren
med radar från 0 km/tim (i
förekommande fall) eller farthållaren
(i förekommande fall) när du kör med
släpvagn.
Bilens hastighet vid körning med släp
Följ alltid de speciella
hastighetsbegränsningar som gäller för
körning med släpvagn eller husvagn.
Före körning nedför backar eller
långa sluttningar
Minska hastigheten och växla ned.
Växla dock inte ner plötsligt när du kör
nedför branta eller långa sluttningar.
VARNING!(Fortsättning)
Inbromsning
Trampa inte ned bromspedalen ofta eller
ihållande under en längre period. Det kan
orsaka överhettning i bromssystemet
eller minska bromseffekten.
Viktgränser
Kontrollera den tillåtna dragkapaciteten,
bilens bruttovikt (GVM), högsta tillåtna
axeltryck (MPAC) och tillåten
dragstångsbelastning innan du kopplar
på släpet. (→Sid. 398)
Draganordning/fäste
Toyota rekommenderar att du använder
draganordning/fäste från Toyota till din
bil. Andra lämpliga produkter av
jämförbar kvalitet kan också användas.
För modeller på vilka draganordningen
skymmer belysningen eller
registreringsplåten ska följande
observeras:
• Använd inte draganordningar som
inte kan tas bort eller omplaceras på
enkelt sätt.
• Draganordningar måste tas bort eller
omplaceras när de inte används.
Koppla in släpvagnsbelysning
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning när du ska
montera belysning på släpet. Felaktig
montering kan orsaka skada på bilens
belysning. Var noga med att följa gällande
lagar och förordningar vid montering av
belysning på släpet.
OBSERVERA
Skarva inte trailerns belysning direkt
Att skarva släpets belysning direkt kan
skada din bils elsystem och orsaka en
funktionsstörning.
4.1 Innan du börjar köra
157
4
Körning

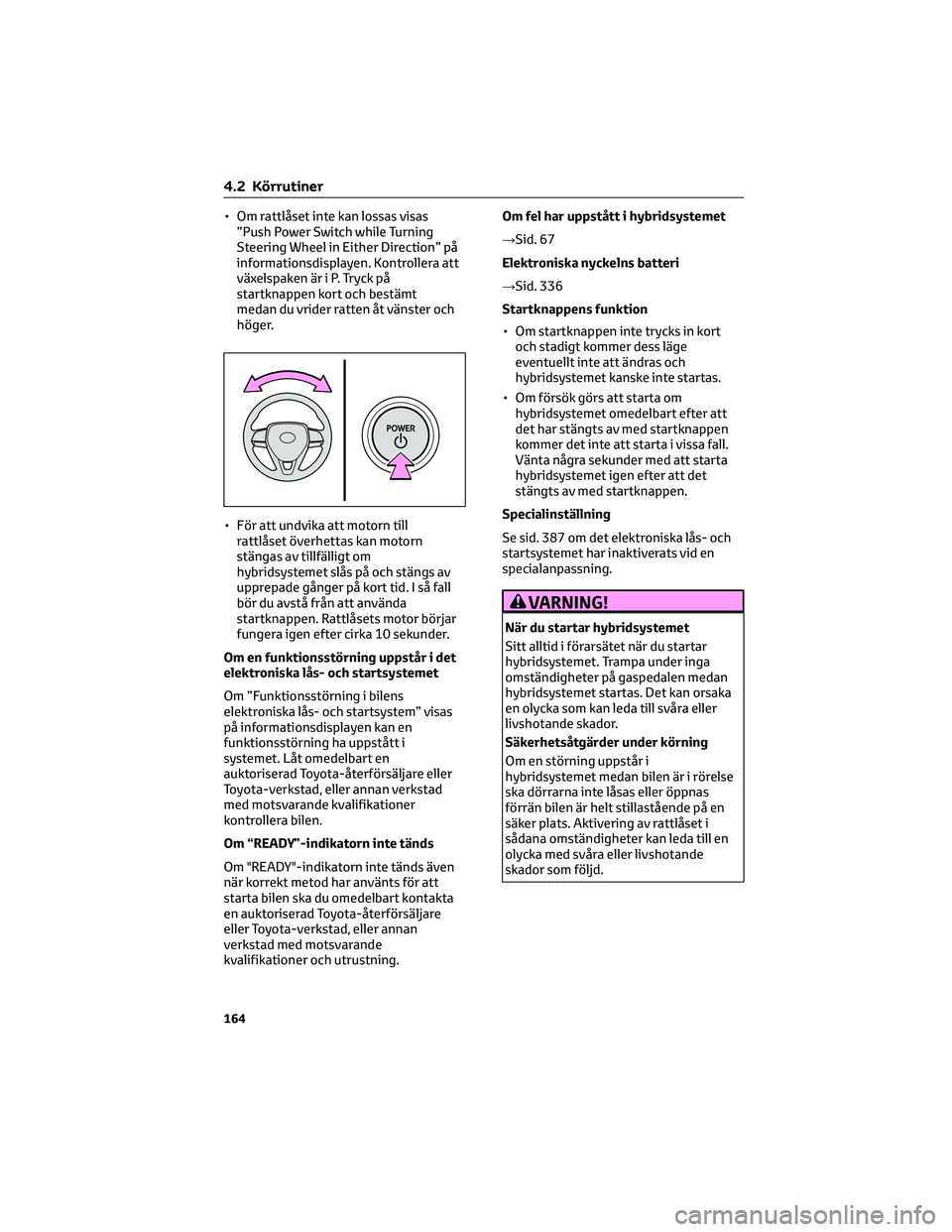

• Om rattlåset inte kan lossas visas
”Push Power Switch while Turning
Steering Wheel in Either Direction” på
informationsdisplayen. Kontrollera att
växelspaken är i P. Tryck på
startknappen kort och bestämt
medan du vrider ratten åt vänster och
höger.
• För att undvika att motorn till
rattlåset överhettas kan motorn
stängas av tillfälligt om
hybridsystemet slås på och stängs av
upprepade gånger på kort tid. I så fall
bör du avstå från att använda
startknappen. Rattlåsets motor börjar
fungera igen efter cirka 10 sekunder.
Om en funktionsstörning uppstår i det
elektroniska lås- och startsystemet
Om ”Funktionsstörning i bilens
elektroniska lås- och startsystem” visas
på informationsdisplayen kan en
funktionsstörning ha uppstått i
systemet. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om “READY”-indikatorn inte tänds
Om "READY"-indikatorn inte tänds även
när korrekt metod har använts för att
starta bilen ska du omedelbart kontakta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.Om fel har uppstått i hybridsystemet
→Sid. 67
Elektroniska nyckelns batteri
→Sid. 336
Startknappens funktion
• Om startknappen inte trycks in kort
och stadigt kommer dess läge
eventuellt inte att ändras och
hybridsystemet kanske inte startas.
• Om försök görs att starta om
hybridsystemet omedelbart efter att
det har stängts av med startknappen
kommer det inte att starta i vissa fall.
Vänta några sekunder med att starta
hybridsystemet igen efter att det
stängts av med startknappen.
Specialinställning
Se sid. 387 om det elektroniska lås- och
startsystemet har inaktiverats vid en
specialanpassning.
VARNING!
När du startar hybridsystemet
Sitt alltid i förarsätet när du startar
hybridsystemet. Trampa under inga
omständigheter på gaspedalen medan
hybridsystemet startas. Det kan orsaka
en olycka som kan leda till svåra eller
livshotande skador.
Säkerhetsåtgärder under körning
Om en störning uppstår i
hybridsystemet medan bilen är i rörelse
ska dörrarna inte låsas eller öppnas
förrän bilen är helt stillastående på en
säker plats. Aktivering av rattlåset i
sådana omständigheter kan leda till en
olycka med svåra eller livshotande
skador som följd.
4.2 Körrutiner
164

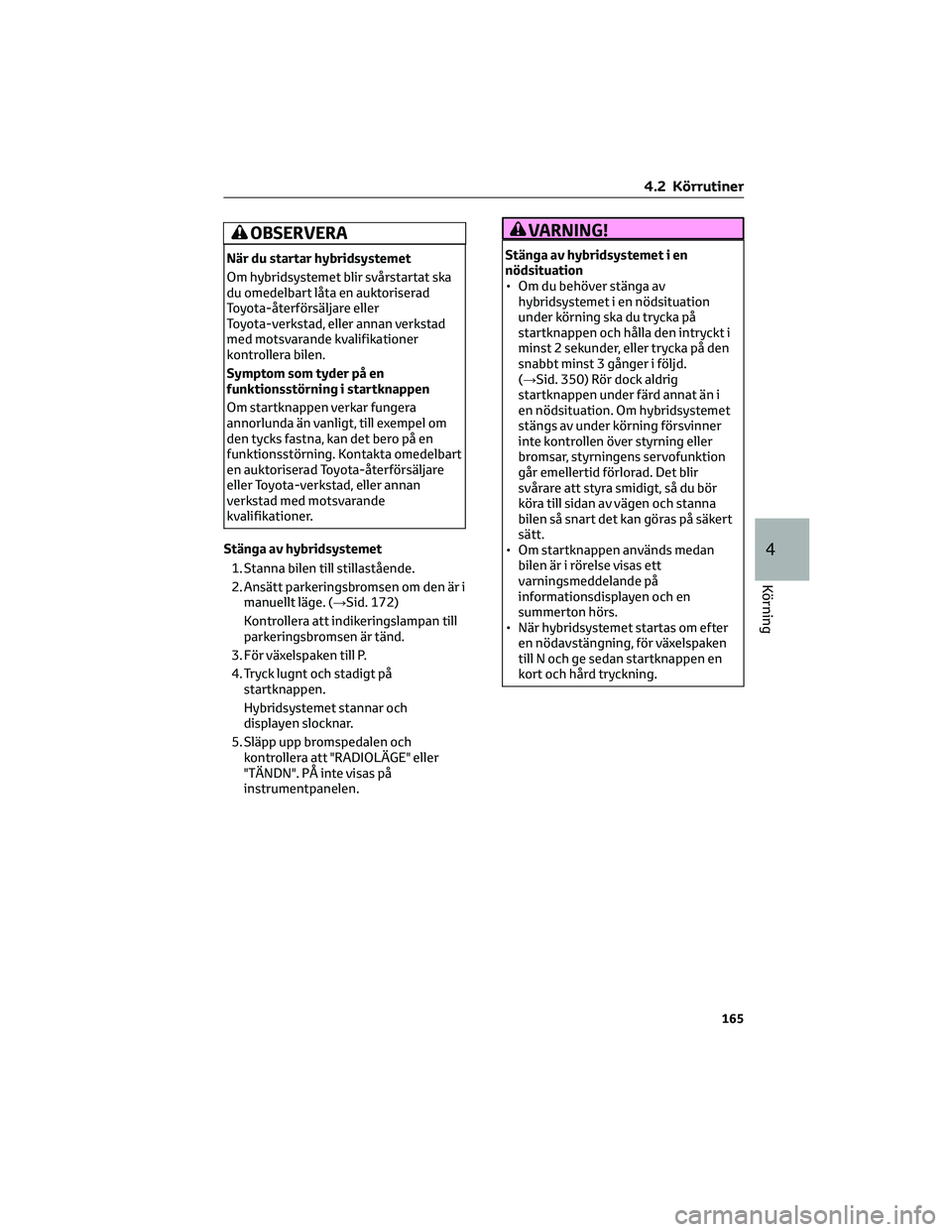

OBSERVERA
När du startar hybridsystemet
Om hybridsystemet blir svårstartat ska
du omedelbart låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Symptom som tyder på en
funktionsstörning i startknappen
Om startknappen verkar fungera
annorlunda än vanligt, till exempel om
den tycks fastna, kan det bero på en
funktionsstörning. Kontakta omedelbart
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Stänga av hybridsystemet
1. Stanna bilen till stillastående.
2. Ansätt parkeringsbromsen om den är i
manuellt läge. (→Sid. 172)
Kontrollera att indikeringslampan till
parkeringsbromsen är tänd.
3. För växelspaken till P.
4. Tryck lugnt och stadigt på
startknappen.
Hybridsystemet stannar och
displayen slocknar.
5. Släpp upp bromspedalen och
kontrollera att "RADIOLÄGE" eller
"TÄNDN". PÅ inte visas på
instrumentpanelen.
VARNING!
Stänga av hybridsystemet i en
nödsituation
• Om du behöver stänga av
hybridsystemet i en nödsituation
under körning ska du trycka på
startknappen och hålla den intryckt i
minst 2 sekunder, eller trycka på den
snabbt minst 3 gånger i följd.
(→Sid. 350) Rör dock aldrig
startknappen under färd annat än i
en nödsituation. Om hybridsystemet
stängs av under körning försvinner
inte kontrollen över styrning eller
bromsar, styrningens servofunktion
går emellertid förlorad. Det blir
svårare att styra smidigt, så du bör
köra till sidan av vägen och stanna
bilen så snart det kan göras på säkert
sätt.
• Om startknappen används medan
bilen är i rörelse visas ett
varningsmeddelande på
informationsdisplayen och en
summerton hörs.
• När hybridsystemet startas om efter
en nödavstängning, för växelspaken
till N och ge sedan startknappen en
kort och hård tryckning.
4.2 Körrutiner
165
4
Körning
