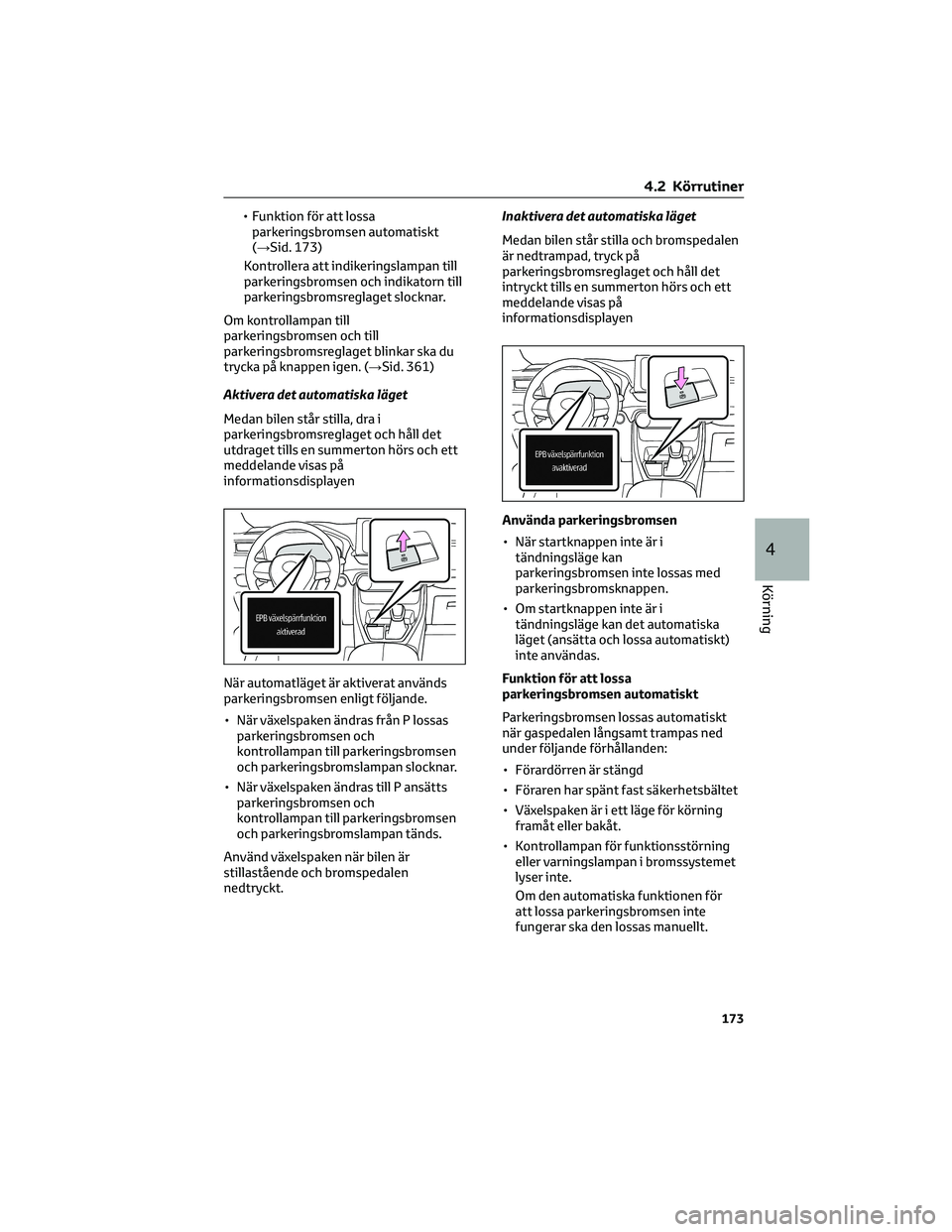

• Funktion för att lossa
parkeringsbromsen automatiskt
(→Sid. 173)
Kontrollera att indikeringslampan till
parkeringsbromsen och indikatorn till
parkeringsbromsreglaget slocknar.
Om kontrollampan till
parkeringsbromsen och till
parkeringsbromsreglaget blinkar ska du
trycka på knappen igen. (→Sid. 361)
Aktivera det automatiska läget
Medan bilen står stilla, dra i
parkeringsbromsreglaget och håll det
utdraget tills en summerton hörs och ett
meddelande visas på
informationsdisplayen
När automatläget är aktiverat används
parkeringsbromsen enligt följande.
• När växelspaken ändras från P lossas
parkeringsbromsen och
kontrollampan till parkeringsbromsen
och parkeringsbromslampan slocknar.
• När växelspaken ändras till P ansätts
parkeringsbromsen och
kontrollampan till parkeringsbromsen
och parkeringsbromslampan tänds.
Använd växelspaken när bilen är
stillastående och bromspedalen
nedtryckt.Inaktivera det automatiska läget
Medan bilen står stilla och bromspedalen
är nedtrampad, tryck på
parkeringsbromsreglaget och håll det
intryckt tills en summerton hörs och ett
meddelande visas på
informationsdisplayen
Använda parkeringsbromsen
• När startknappen inte är i
tändningsläge kan
parkeringsbromsen inte lossas med
parkeringsbromsknappen.
• Om startknappen inte är i
tändningsläge kan det automatiska
läget (ansätta och lossa automatiskt)
inte användas.
Funktion för att lossa
parkeringsbromsen automatiskt
Parkeringsbromsen lossas automatiskt
när gaspedalen långsamt trampas ned
under följande förhållanden:
• Förardörren är stängd
• Föraren har spänt fast säkerhetsbältet
• Växelspaken är i ett läge för körning
framåt eller bakåt.
• Kontrollampan för funktionsstörning
eller varningslampan i bromssystemet
lyser inte.
Om den automatiska funktionen för
att lossa parkeringsbromsen inte
fungerar ska den lossas manuellt.
4.2 Körrutiner
173
4
Körning

Parkeringsbromsens automatiska
låsfunktion
Parkeringsbromsen ställs in automatiskt
under följande förhållanden:
• Bromspedalen är inte nedtrampad
• Förardörren är öppen
• Förarplatsens säkerhetsbälte är inte
fastspänt
• Växelspaken är i annat läge än P
eller N
• Kontrollampan för funktionsstörning
och varningslampan i bromssystemet
tänds inte
Om "Parking Brake Temporarily
Unavailable" visas på
informationsdisplayen
Om parkeringsbromsen används
upprepade gånger under en kort tid kan
systemet begränsa användningen för att
undvika överhettning. I så fall bör du
avstå från att använda
parkeringsbromsen. Normal funktion
återkommer efter cirka en minut.
Om "Parking Brake Unavailable" visas
på informationsdisplayen
Tryck på knappen till
parkeringsbromsen. Om meddelandet
inte försvinner efter att knappen har
trycks in upprepade gånger kan en
systemstörning ha uppstått. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Ljud vid användning av
parkeringsbroms
När parkeringsbromsen används kan ett
motorljud (ett surrande ljud) höras. Det
indikerar inte att något är fel.
Parkeringsbroms, kontrollampa
• Beroende på startknappens
position/läge tänds kontrollampan till
parkeringsbromsen och förblir tänd
enligt beskrivningen nedan:
Tändningsläge: Lyser tillsparkeringsbromsen lossas. Inte i
tändningsläge: Lyser i cirka
15 sekunder.
• När startknappen tryckts till avstängt
läge medan parkeringsbromsen är
ansatt lyser parkeringsbromsens
kontrollampa i cirka 15 sekunder. Det
indikerar inte att något är fel.
Om fel uppstått i reglaget till
parkeringsbromsen
Automatläge (ansätter och lossar
bromsen automatiskt) aktiveras
automatiskt.
När du parkerar bilen
→Sid. 150
Parkeringsbromsen åtdragen,
varningssummer
En summerton hörs om bilen körs med
parkeringsbromsen ansatt.
”Parkeringsbroms ON” visas på
informationsdisplayen (när bilen har
nått en hastighet på 5 km/tim).
Om varningslampan i bromssystemet
tänds
→Sid. 356
Användning vintertid
→Sid. 272
VARNING!
När du parkerar bilen
Lämna inte barn utan uppsyn i bilen.
Parkeringsbromsen kan lossas
oavsiktligt av ett barn och det finns
fara för att bilen kan komma i rörelse
vilket kan leda till en olycka som kan
innebära svåra eller livshotande skador.
Parkeringsbromsreglage
Placera inga föremål nära
parkeringsbromsreglaget. Föremål kan
störa reglaget vilket kan leda till att
parkeringsbromsen oväntat aktiveras.
4.2 Körrutiner
174

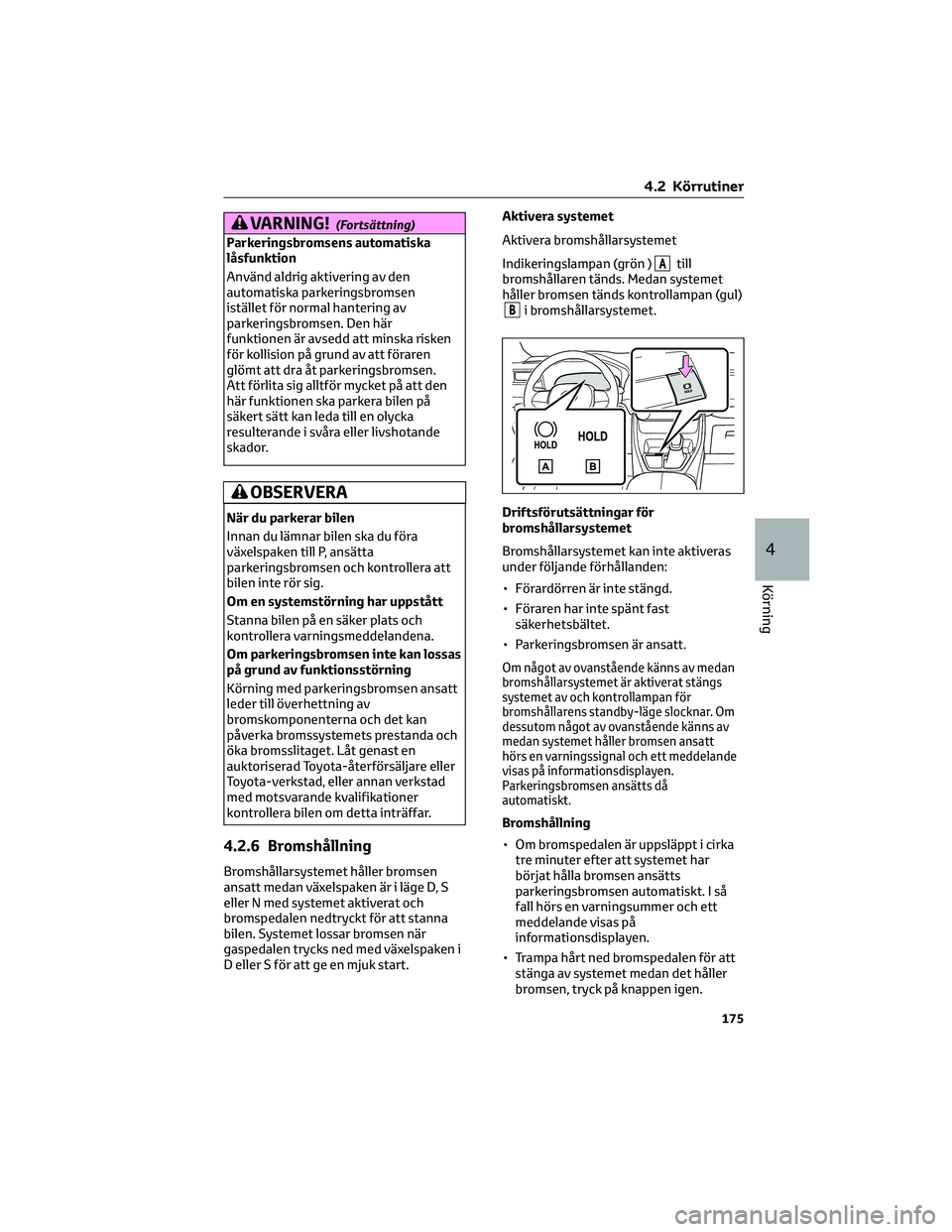

VARNING!(Fortsättning)
Parkeringsbromsens automatiska
låsfunktion
Använd aldrig aktivering av den
automatiska parkeringsbromsen
istället för normal hantering av
parkeringsbromsen. Den här
funktionen är avsedd att minska risken
för kollision på grund av att föraren
glömt att dra åt parkeringsbromsen.
Att förlita sig alltför mycket på att den
här funktionen ska parkera bilen på
säkert sätt kan leda till en olycka
resulterande i svåra eller livshotande
skador.
OBSERVERA
När du parkerar bilen
Innan du lämnar bilen ska du föra
växelspaken till P, ansätta
parkeringsbromsen och kontrollera att
bilen inte rör sig.
Om en systemstörning har uppstått
Stanna bilen på en säker plats och
kontrollera varningsmeddelandena.
Om parkeringsbromsen inte kan lossas
på grund av funktionsstörning
Körning med parkeringsbromsen ansatt
leder till överhettning av
bromskomponenterna och det kan
påverka bromssystemets prestanda och
öka bromsslitaget. Låt genast en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta inträffar.
4.2.6 Bromshållning
Bromshållarsystemet håller bromsen
ansatt medan växelspaken är i läge D, S
eller N med systemet aktiverat och
bromspedalen nedtryckt för att stanna
bilen. Systemet lossar bromsen när
gaspedalen trycks ned med växelspaken i
D eller S för att ge en mjuk start.Aktivera systemet
Aktivera bromshållarsystemet
Indikeringslampan (grön )
Atill
bromshållaren tänds. Medan systemet
håller bromsen tänds kontrollampan (gul)
Bi bromshållarsystemet.
Driftsförutsättningar för
bromshållarsystemet
Bromshållarsystemet kan inte aktiveras
under följande förhållanden:
• Förardörren är inte stängd.
• Föraren har inte spänt fast
säkerhetsbältet.
• Parkeringsbromsen är ansatt.
Om något av ovanstående känns av medan
bromshållarsystemet är aktiverat stängs
systemet av och kontrollampan för
bromshållarens standby-läge slocknar. Om
dessutom något av ovanstående känns av
medan systemet håller bromsen ansatt
hörs en varningssignal och ett meddelande
visas på informationsdisplayen.
Parkeringsbromsen ansätts då
automatiskt.
Bromshållning
• Om bromspedalen är uppsläppt i cirka
tre minuter efter att systemet har
börjat hålla bromsen ansätts
parkeringsbromsen automatiskt. I så
fall hörs en varningsummer och ett
meddelande visas på
informationsdisplayen.
• Trampa hårt ned bromspedalen för att
stänga av systemet medan det håller
bromsen, tryck på knappen igen.
4.2 Körrutiner
175
4
Körning

Aktiv farthållare med radar från
0 km/tim
→Sid. 212
VARNING!
Toyota Safety Sense
Toyota Safety System är avsett att
bidra till säker körning. Det är avsett att
mildra stöten för de åkande och
fordonet om en kollision skulle inträffa,
eller assistera föraren under normala
körförhållanden. Förlita dig inte alltför
mycket på det här systemet eftersom
det finns en gräns för den exakthet i
avkänning och prestanda som systemet
kan tillföra. Föraren är alltid ansvarig
att vara uppmärksam på omgivningen
runt bilen och körsäkerheten.
Sensorer
Två typer av sensorer som är placerade
bakom frontgrill och vindruta känner av
information som är nödvändig för
förarstödssystemens funktion.
ARadarsensor
BFrontkamera
VARNING!
Undvik funktionsstörning i
radarsensorn
Observera följande
säkerhetsanvisningar. Annars kommer
radarsensorn eventuellt inte att
fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande
skador som följd.
• Se till att radarsensorn och
radarsensorskyddet alltid är rena.
ARadarsensor
BRadarsensorns skydd
Om radarsensorns främre del, eller
främre eller bakre delen av
radarsensorskyddet är smutsiga eller
täckta med vattendroppar, snö etc, ska
de rengöras.
Rengör radarsensorn och
radarsensorskyddet med en mjuk trasa
för att undvika att de skadas.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter)
eller andra föremål på radarsensorn,
radarsensorskyddet eller ytan runt
omkring.
• Utsätt inte radarsensorn eller
omgivande yta för en hård stöt. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen om radarsensorn,
frontgrillen eller främre stötfångaren
har utsatts för en kraftig stöt.
• Ta inte isär radarsensorn.
4.5 Använda körstödssystemen
189
4
Körning

VARNING!(Fortsättning)
• Varken radarsensor eller
radarsensorskydd får modifieras eller
lackeras.
• I följande fall måste radarsensorn
omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
– När radarsensorn eller frontgrillen
demonteras och installeras, eller
byts ut.
– Vid byte av främre stötfångaren
Undvik funktionsstörning i
frontkameran
Observera följande
säkerhetsanvisningar. Frontkameran
kommer annars eventuellt inte att
fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande
skador som följd.
• Håll alltid vindrutan ren.
– Om vindrutan är smutsig eller täckt
av en oljig hinna, vattendroppar, snö
etc, ska den rengöras.
– Om vindrutan har en
vattenavstötande beläggning måste
vindrutetorkarna ändå används för
att avlägsna vattendroppar och
liknande från ytan på vindrutan
framför frontkameran.
– Om vindrutans insida är smutsig där
den frontkameran är monterad ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Fäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
frontkameran på vindrutans utsida
(skuggad yta på bilden).
VARNING!(Fortsättning)
AFrån vindrutans övre del till cirka
1 cm under frontkamerans nedre del
BCirka 20 cm (Cirka 10 cm åt höger och
vänster från mitten på frontkameran)
• Om den del av vindrutan som är
framför frontkameran är immig eller
täckt av kondens eller is ska du ta bort
imma, kondens eller is med
avimningsfunktionen. (→Sid. 279)
• Om vindrutetorkarna inte helt kan
avlägsna vattendropparna från ytan
på vindrutan framför frontkameran
ska torkarbladen bytas ut.
• Fäst inte tonad film på vindrutan.
• Byt vindruta om den är skadad eller
sprucken. Efter byte av vindruta
måste frontkameran omkalibreras.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för information.
• Låt inte vätskor komma i kontakt med
frontkameran.
• Se till att starkt ljus inte skiner in i
frontkameran.
• Se till att frontkameran inte blir
smutsig eller skadad. Låt inte
fönsterputs fastna på frontkamerans
lins när vindrutans insida rengörs.
Vidrör inte heller linsen. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer om linsen är smutsig
eller skadad.
4.5 Använda körstödssystemen
190

VARNING!(Fortsättning)
• Utsätt inte frontkameran för hårda
stötar.
• Ändra inte frontkamerans installerade
läge eller riktning, och ta inte bort
den.
• Ta inte isär frontkameran.
• Gör inga anpassningar av delar i bilen i
närheten av frontkameran (den
invändiga backspegeln, etc) eller av
innertaket.
VARNING!(Fortsättning)
• Sätt inte fast några tillbehör på
motorhuven, frontgrillen eller främre
stötfångaren som kan blockera
frontkameran. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
• Om en surfbräda eller annat långt
föremål placeras på taket, ska du se
till att frontkameran inte blockeras.
• Modifiera inte strålkastarna eller
annan belysning.
Om ett varningsmeddelande visas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning kan ha
uppstått i systemet
• Utför åtgärderna som anges i tabellen i följande situationer. När normala
driftsförutsättningar återställs försvinner meddelandet och systemet fungerar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Situation Åtgärder
När området kring kameran är täckt av
smuts, fukt (immig, täckt med kondens, is
etc) eller annat främmande materialAvlägsna smutsen och annat som har fastnat med
vindrutetorkaren och A/C-funktionen.
(→Sid. 279)
När temperaturen runt frontkameran
överskrider driftsområdet, t.ex. om bilen
står i solen eller i extremt kall miljöOm frontkameran är het, t.ex. efter att bilen har
varit parkerad i solen, ska du använda luftkondi-
tioneringen för att sänka temperaturen runt
frontkameran.
Om ett solskydd användes när bilen var parkerad
kan solskenet reflekteras från solskyddets yta,
beroende på typ av solskydd, och orsaka alltför
hög temperatur i frontkameran.
Om frontkameran är kall, t.ex. efter att bilen har
varit parkerad i extremt kall miljö, ska du använda
luftkonditioneringen för att höja temperaturen
kring främre kameran.
Ytan framför frontkameran är skymd,
t.ex. om motorhuven är öppen eller en
dekal är fäst på området av vindrutan
framför frontkameran.Stäng motorhuven, ta bort dekalen etc, för att
avlägsna hindret.
När "Pre-Collision System Unavailable"
visasKontrollera om något har fastnat på radarsensorn
och radarsensorskyddet. Ta i så fall bort det.
4.5 Använda körstödssystemen
191
4
Körning

VARNING!(Fortsättning)
• I vissa situationer medan
bromsfunktionen i det aktiva
krockskyddet är aktivt kan den
stängas av om gaspedalen trampas
ned hårt eller om ratten vrids och
systemet bedömer att föraren gör en
undanmanöver.
• Om bromspedalen är nedtrampad
fastställer systemet eventuellt att
föraren gör en undanmanöver och kan
då senarelägga aktiveringen av
bromsfunktionen i det aktiva
krockskyddet.
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det annars
eventuellt inte kommer att fungera
korrekt vilket kan leda till en olycka med
svåra eller livshotande skador som följd:
• Om bilen bogseras
• Om bilen bogserar en annan bil
• När bilen transporteras via lastbil, båt,
tåg eller liknande transportmedel
• När bilen hissas upp på en lyft med
hybridsystemet igång och hjulen kan
rotera fritt
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för hastighetsmätare,
eller vid användning av
hjulbalansering
• Om den främre stötfångaren eller
frontgrillen utsätts för en kraftig stöt
på grund av en olyckshändelse eller
annan orsak
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• Om bilen körs på ett sportigt sätt eller
i terräng
VARNING!(Fortsättning)
• Om däcken inte har korrekt lufttryck
• Om däcken är svårt slitna
• Om andra däck än de som specificeras
är monterade på bilen
• Om snökedjor är monterade
• Om nödhjul eller reparationssatsen
för akut däcklagning används
• Om utrustning (t.ex. snöplog, etc) som
kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
Ändra inställningar för det aktiva
krockskyddssystemet
Aktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddssystemet kan
aktiveras/inaktiveras på skärmen
(→Sid. 93) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
4.5 Använda körstödssystemen
194

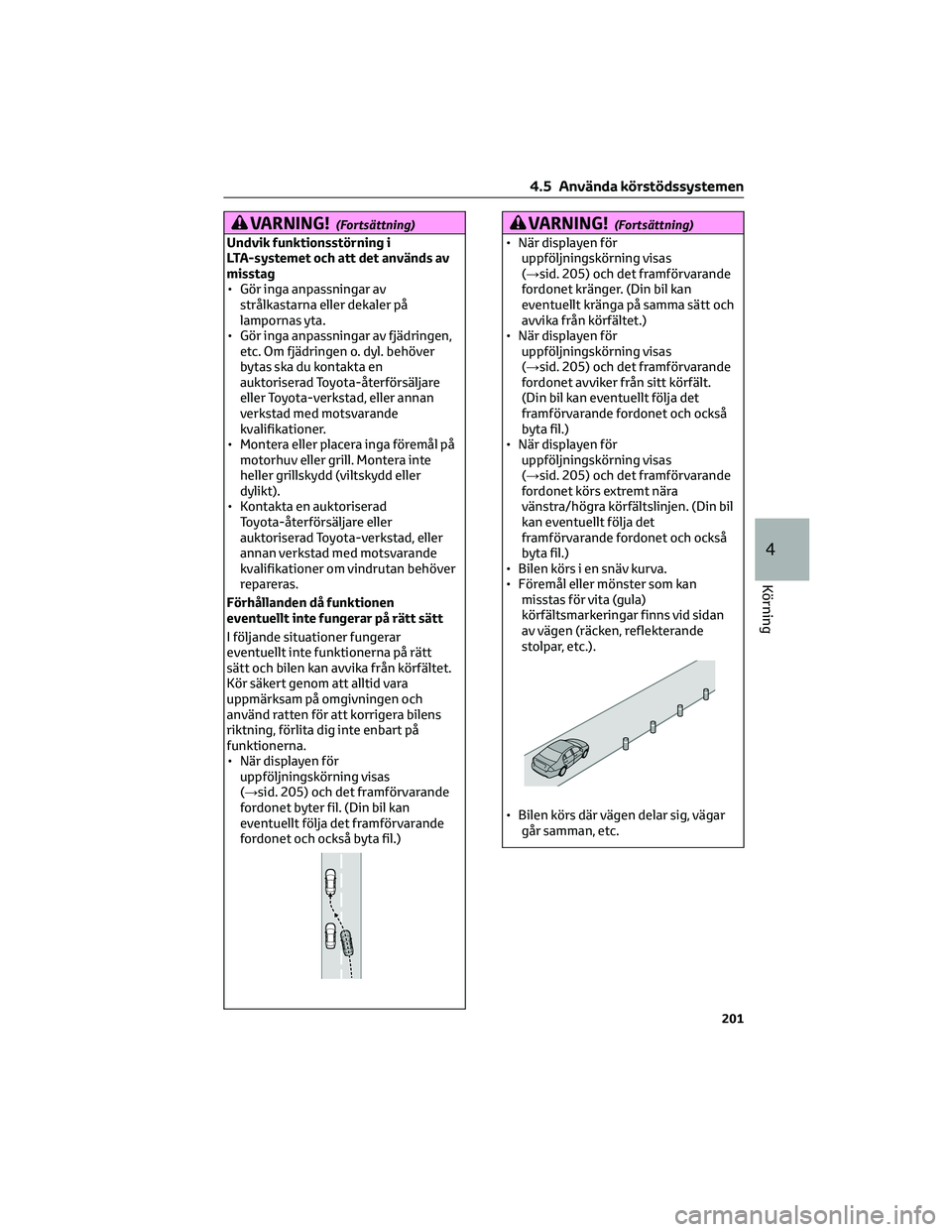

VARNING!(Fortsättning)
Undvik funktionsstörning i
LTA-systemet och att det används av
misstag
• Gör inga anpassningar av
strålkastarna eller dekaler på
lampornas yta.
• Gör inga anpassningar av fjädringen,
etc. Om fjädringen o. dyl. behöver
bytas ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Montera eller placera inga föremål på
motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller
dylikt).
• Kontakta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer om vindrutan behöver
repareras.
Förhållanden då funktionen
eventuellt inte fungerar på rätt sätt
I följande situationer fungerar
eventuellt inte funktionerna på rätt
sätt och bilen kan avvika från körfältet.
Kör säkert genom att alltid vara
uppmärksam på omgivningen och
använd ratten för att korrigera bilens
riktning, förlita dig inte enbart på
funktionerna.
• När displayen för
uppföljningskörning visas
(→sid. 205) och det framförvarande
fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande
fordonet och också byta fil.)
VARNING!(Fortsättning)
• När displayen för
uppföljningskörning visas
(→sid. 205) och det framförvarande
fordonet kränger. (Din bil kan
eventuellt kränga på samma sätt och
avvika från körfältet.)
• När displayen för
uppföljningskörning visas
(→sid. 205) och det framförvarande
fordonet avviker från sitt körfält.
(Din bil kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
• När displayen för
uppföljningskörning visas
(→sid. 205) och det framförvarande
fordonet körs extremt nära
vänstra/högra körfältslinjen. (Din bil
kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
• Bilen körs i en snäv kurva.
• Föremål eller mönster som kan
misstas för vita (gula)
körfältsmarkeringar finns vid sidan
av vägen (räcken, reflekterande
stolpar, etc.).
• Bilen körs där vägen delar sig, vägar
går samman, etc.
4.5 Använda körstödssystemen
201
4
Körning

Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas
eftersom körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktionen kan ändras.
(→Sid. 93)
4.5.4 RSA (Vägskyltsavläsare)*
*I förekommande fall
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om uppgifter om
hastighetsbegränsning är tillgängliga)
för att informera föraren via displayen.
Om systemet bedömer att bilen körs
fortare än hastighetsbegränsningen,
utför förbjudna åtgärder, etc, enligt
detekterade vägskyltar förvarnas föraren
via synlig avisering och
aviseringssummer.
VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Kör alltid säkert
genom att noga uppmärksamma
gällande trafikbestämmelser.
Indikering på informationsdisplay
Om frontkameran känner av en skylt
och/eller information om en skylt finns i
navigationssystemet så visas skylten på
informationsdisplayen.
• När förarstödssystemets
informationsdisplay har valts kan upp
till tre skyltar visas. (→Sid. 87)
4.5 Använda körstödssystemen
208

Den aktiva farthållaren med radar och
vägskyltsigenkänning fungerar
eventuellt inte på rätt sätt när
(modeller med RSA)
Var uppmärksam på skyltar för
hastighetsbegränsning som visas
eftersom den aktiva farthållaren med
vägskyltsigenkänning eventuellt inte
aktiveras på rätt sätt i förhållanden när
RSA inte fungerar eller detekterar på
rätt sätt (→sid. 211) när du använder
den här funktionen.
I följande situationer ändras den
inställda hastigheten eventuellt inte till
den detekterade hastighetsgränsen
genom att reglaget "+RES"/"-SET" hålls
intryckt.
• Om ingen information om
hastighetsbegränsning är tillgänglig
• När den detekterade
hastighetsgränsen är densamma som
den inställda hastigheten
• Om den detekterade
hastighetsgränsen är utanför
hastighetsområdet inom vilket den
aktiva farthållaren med radar kan
fungera
Bromsning
Ett ljud från bromsningen kan höras och
bromspedalens respons kan förändras
med det innebär inte en
funktionsstörning.
Varningsmeddelanden och
summertoner för den aktiva
farthållaren med radar från 0 km/tim
Varningsmeddelanden och
summertoner används för att indikera
systemstörningar eller för att informera
föraren om behovet av försiktighet i
körningen. Om ett varningsmeddelande
visas på informationsdisplayen, läs
meddelandet och följ anvisningarna.
(→Sid. 191, Sid. 364)Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på
bromspedalen om bilen inte saktar ner
tillräckligt, eller trampa på gaspedalen
om du behöver accelerera.
Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras
eventuellt inte avståndsvarningen
(→Sid. 218).
• Fordon som plötsligt kör in framför
dig
• Fordon som kör sakta
• Fordon som inte kör i samma körfält
• Fordon som är mindre baktill (t.ex.
släp utan last)
• Motorcyklar som färdas i samma
körfält
• Om vatten eller snö kastas upp av
omgivande bilar hindras sensorns
avkänningsfunktion
• Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
4.5 Använda körstödssystemen
221
4
Körning
