TOYOTA RAV4 2022 Návod na použití (in Czech)

99
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

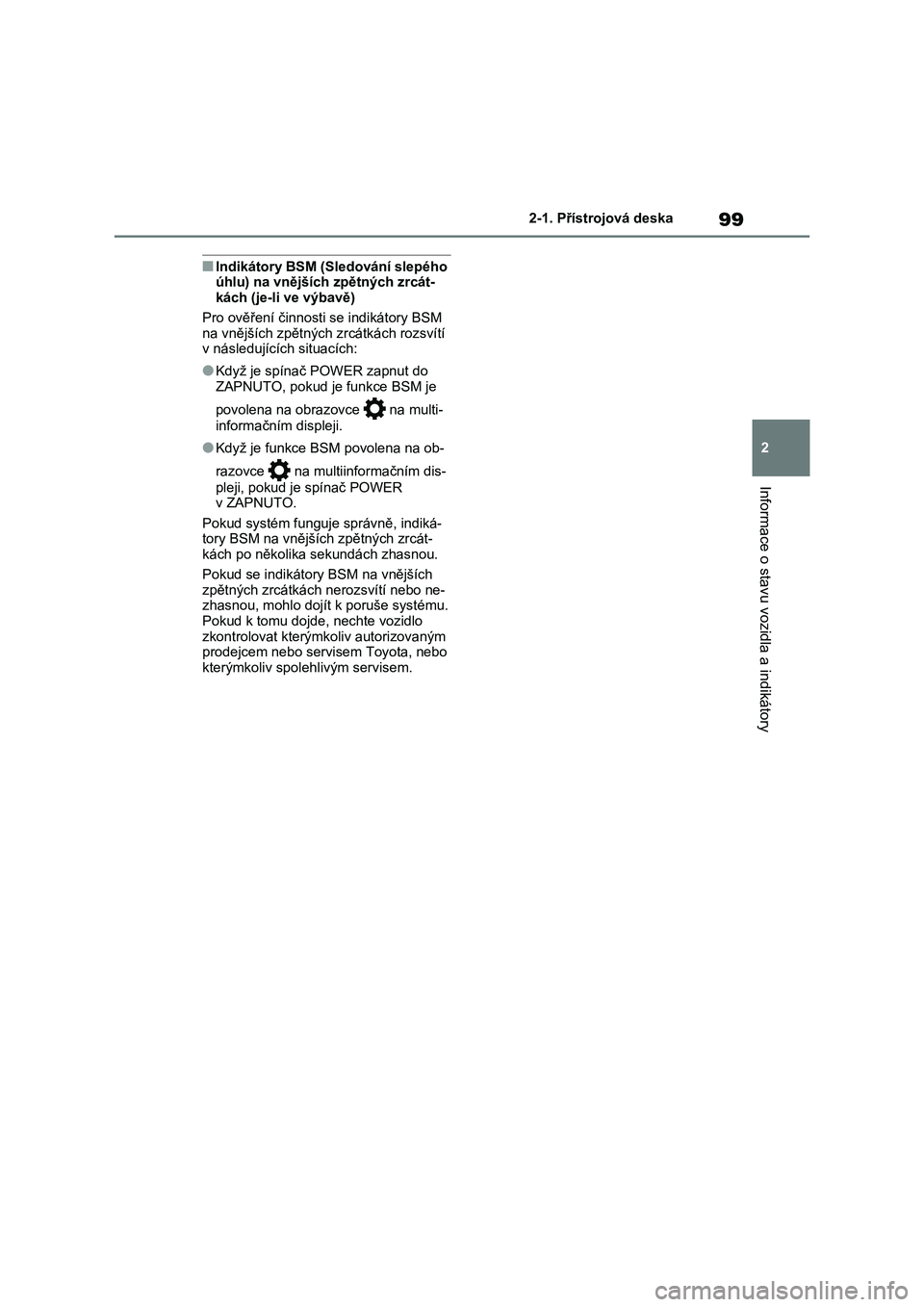

■Indikátory BSM (Sledování slepého úhlu) na vnějších zpětných zrcát-
kách (je-li ve výbavě)
Pro ověření činnosti se indikátory BSM na vnějších zpětných z rcátkách rozsvítí
v následujících situacích:
●Když je spínač POWER zapnut do
ZAPNUTO, pokud je funkce BSM je
povolena na obrazovce na multi-
informačním displeji.
●Když je funkce BSM povolena na ob-
razovce na multii nformačním dis-
pleji, pokud je spínač POWER
v ZAPNUTO.
Pokud systém funguje správně, indiká- tory BSM na vnějších zpětných zrcát-
kách po několika se kundách zhasnou.
Pokud se indikátory BSM na vnějších zpětných zrcátkách nerozsvítí nebo ne-
zhasnou, mohlo doj ít k poruše systému.
Pokud k tomu dojde, nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.

1002-1. Přístrojová deska

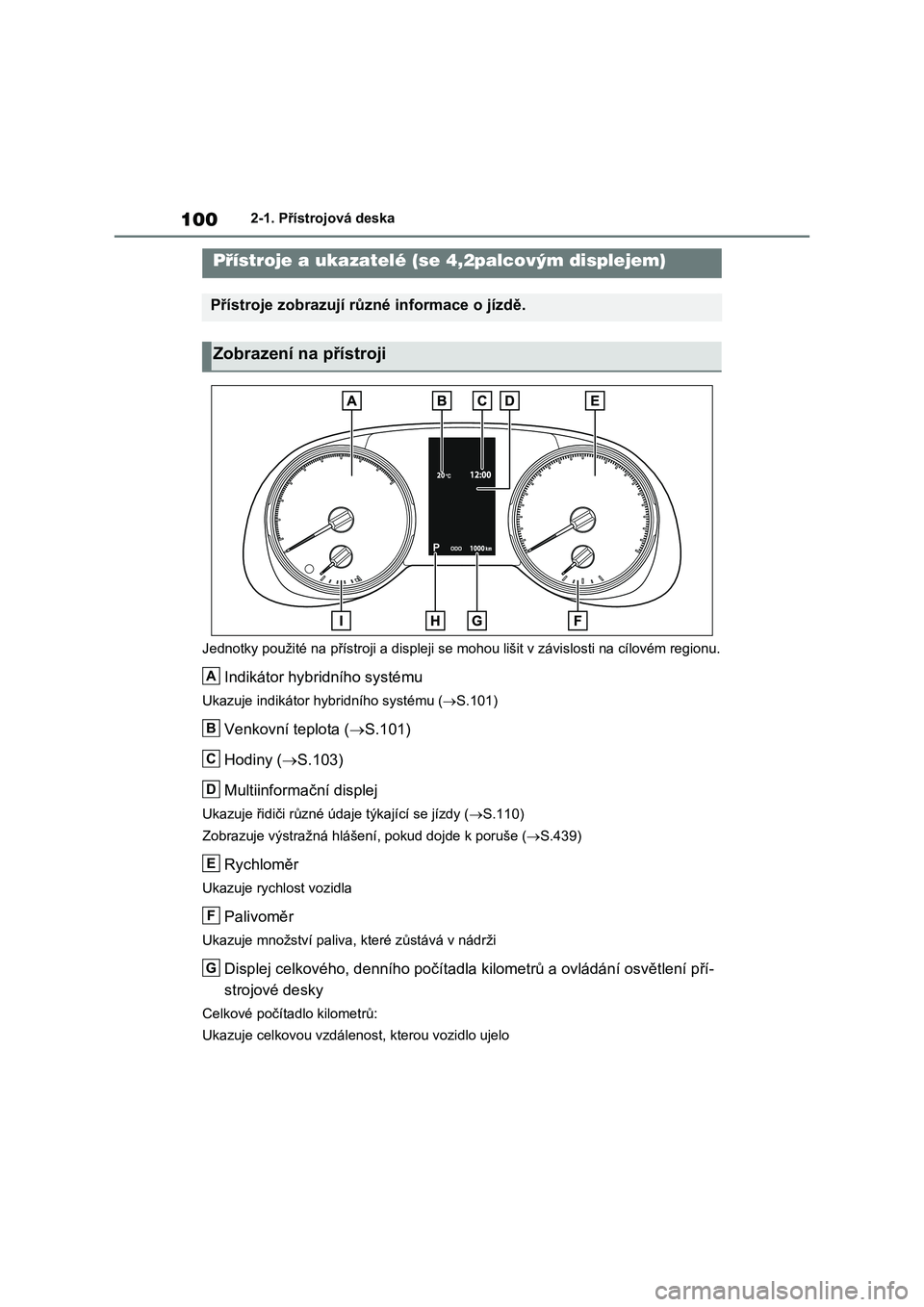

Jednotky použité na přístroji a di spleji se mohou lišit v závislosti na cílovém regionu.
Indikátor hybridního systému
Ukazuje indikátor hybridního systému (S.101)
Venkovní teplota (S.101)
Hodiny ( S.103)
Multiinformační displej
Ukazuje řidiči různé úda je týkající se jízdy (S.110)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.439)
Rychloměr
Ukazuje rychlost vozidla
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Displej celkového, denního počítadla kilometrů a ovládání osvětlení pří-
strojové desky
Celkové počítadlo kilometrů:
Ukazuje celkovou vzdálenost, kterou vozidlo ujelo
Přístroje a ukazatelé (se 4,2palcovým displejem)
Přístroje zobrazují růz né informace o jízdě.
Zobrazení na přístroji
A
B
C
D
E
F
G

101
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

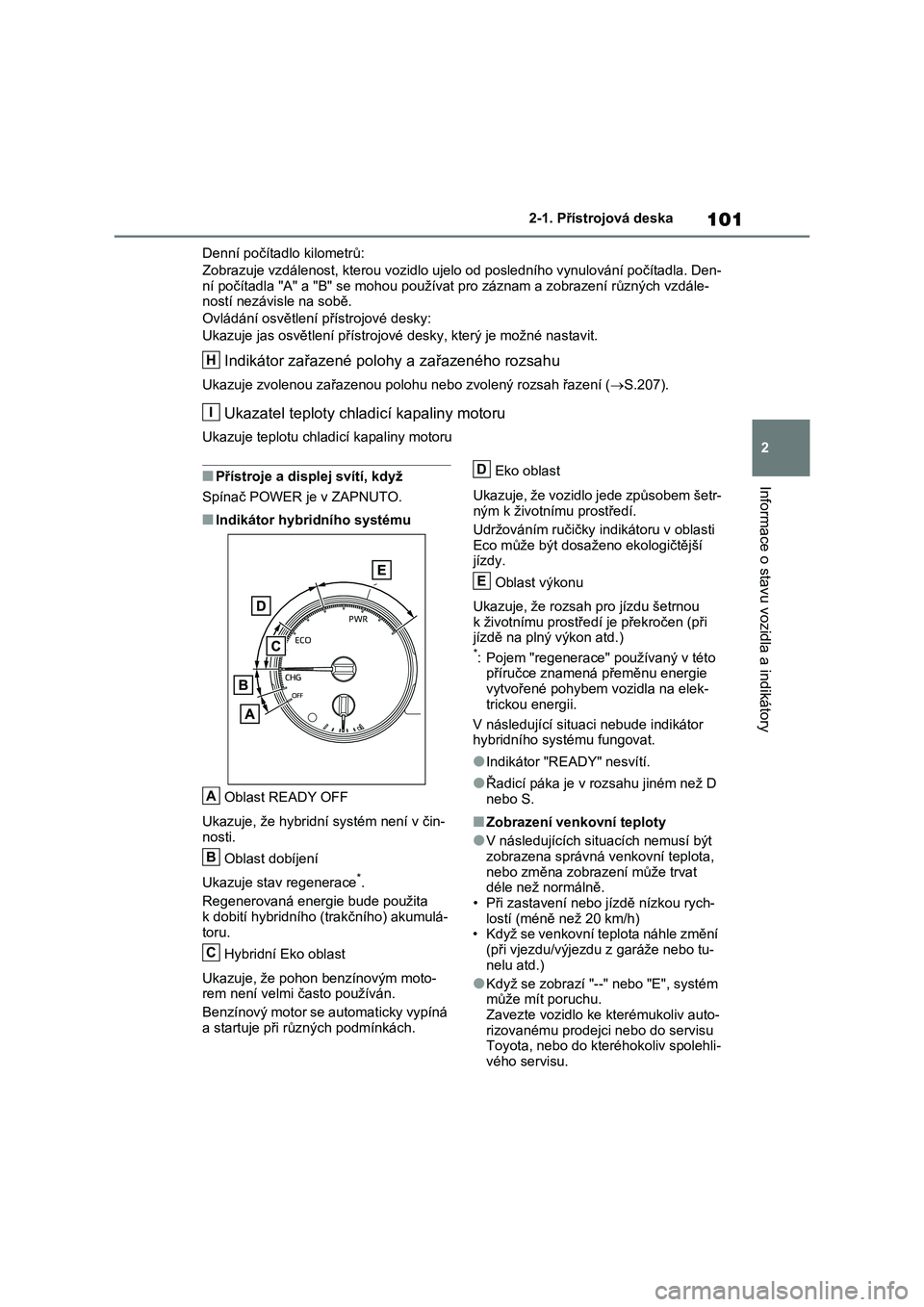

Denní počítadlo kilometrů:
Zobrazuje vzdálenost, kterou vo zidlo ujelo od posledního vynulování počítadla. Den-
ní počítadla "A" a "B" se mohou používat pro záznam a zobrazení různých vzdále-
ností nezávisle na sobě.
Ovládání osvětlení p řístrojové desky:
Ukazuje jas osvě tlení přístrojové desky, který je možné nastavit.
Indikátor zařazené polohy a zařazeného rozsahu
Ukazuje zvolenou zařazenou polohu nebo zvolený rozsah řazení (S.207).
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
■Přístroje a displej svítí, když
Spínač POWER je v ZAPNUTO.
■Indikátor hybridního systému
Oblast READY OFF
Ukazuje, že hybridní systém není v čin-
nosti.
Oblast dobíjení
Ukazuje stav regenerace*.
Regenerovaná energie bude použita
k dobití hybridního (trakčního) akumulá-
toru.
Hybridní Eko oblast
Ukazuje, že pohon benzínovým moto-
rem není velmi často používán.
Benzínový motor se automaticky vypíná
a startuje při různých podmínkách.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetr-
ným k životnímu prostředí.
Udržováním ručičky in dikátoru v oblasti
Eco může být dosaž eno ekologičtější jízdy.
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou
k životnímu prostřed í je překročen (při jízdě na plný výkon atd.)*: Pojem "regenerace" používaný v této
příručce znamená přeměnu energie vytvořené pohybem vozidla na elek-
trickou energii.
V následující situaci nebude indikátor hybridního systému fungovat.
●Indikátor "READY" nesvítí.
●Řadicí páka je v rozsahu jiném než D
nebo S.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat
déle než normálně. • Při zastavení nebo jízdě nízkou rych-
lostí (méně než 20 km/h)
• Když se venkovní teplota náhle změní
(při vjezdu/výjezdu z garáže nebo tu- nelu atd.)
●Když se zobrazí "--" nebo "E", systém
může mít poruchu.
Zavezte vozidlo ke k terémukoliv auto- rizovanému prodejci nebo do servisu
Toyota, nebo do kt eréhokoliv spolehli-
vého servisu.
H
I
A
B
C
D
E

1022-1. Přístrojová deska

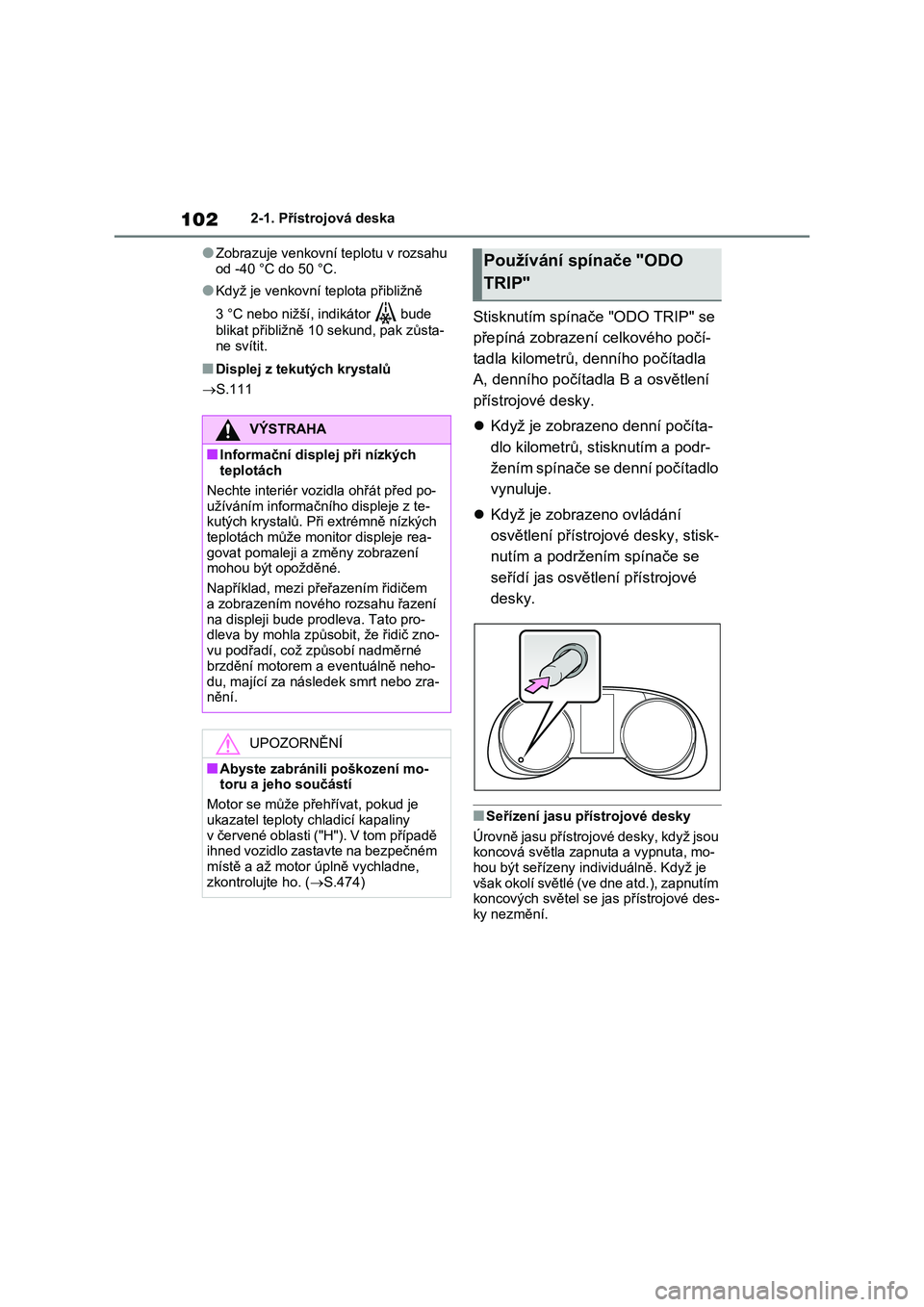

●Zobrazuje venkovní teplotu v rozsahu
od -40 °C do 50 °C.
●Když je venkovní teplota přibližně
3 °C nebo nižší, indikátor bude
blikat přibližně 10 sekund, pak zůsta- ne svítit.
■Displej z teku tých krystalů
 S.111
Stisknutím spínače "ODO TRIP" se
přepíná zobrazen í celkového počí-
tadla kilometrů, denního počítadla
A, denního počítadla B a osvětlení
přístrojové desky.
 Když je zobrazeno denní počíta-
dlo kilometrů, stisknutím a podr-
žením spínače se denní počítadlo
vynuluje.
 Když je zobrazeno ovládání
osvětlení přístrojové desky, stisk-
nutím a podržení m spínače se
seřídí jas osvětl ení přístrojové
desky.
■Seřízení jasu přístrojové desky
Úrovně jasu přístrojové desky, když jsou
koncová světla zapnuta a vypnuta, mo- hou být seřízeny individuálně. Když je
však okolí světlé (ve dne atd.), zapnutím
koncových světe l se jas přístrojové des- ky nezmění.

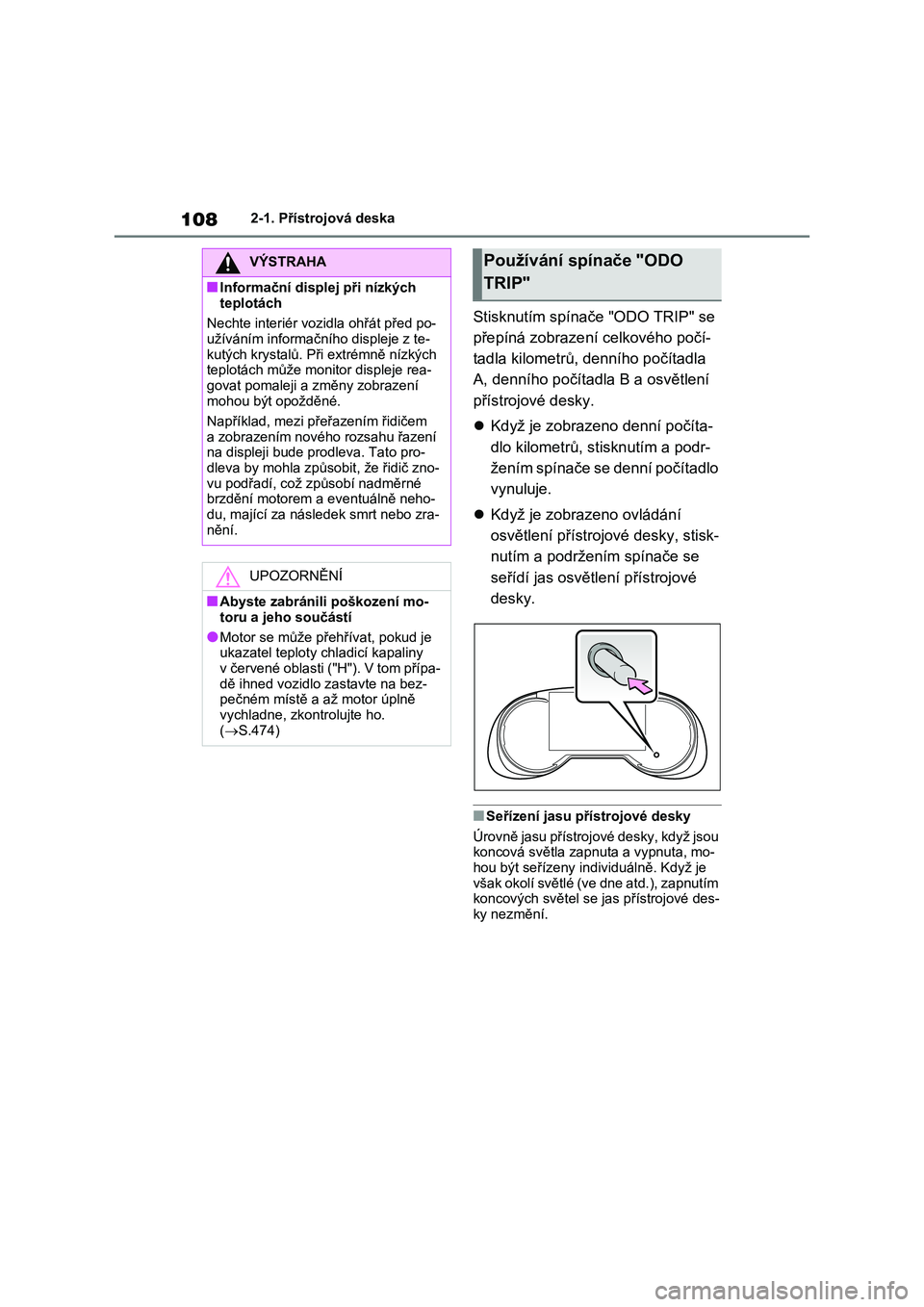

VÝSTRAHA
■Informační displej při nízkých
teplotách
Nechte interiér vozidla ohřát před po-
užíváním informačn ího displeje z te-
kutých krystalů. P ři extrémně nízkých teplotách může monitor displeje rea-
govat pomaleji a změny zobrazení
mohou být opožděné.
Například, mezi přeřazením řidičem
a zobrazením nového rozsahu řazení
na displeji bude prodleva. Tato pro- dleva by mohla způsobit, že řidič zno-
vu podřadí, což způsobí nadměrné
brzdění motorem a eventuálně neho-
du, mající za následek smrt nebo zra- nění.
UPOZORNĚNÍ
■Abyste zabránili poškození mo-toru a jeho součástí
Motor se může přehřívat, pokud je
ukazatel teploty chladicí kapaliny v červené oblasti ("H"). V tom případě
ihned vozidlo zastavte na bezpečném
místě a až motor úplně vychladne, zkontrolujte ho. ( S.474)
Používání spínače "ODO
TRIP"

103
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

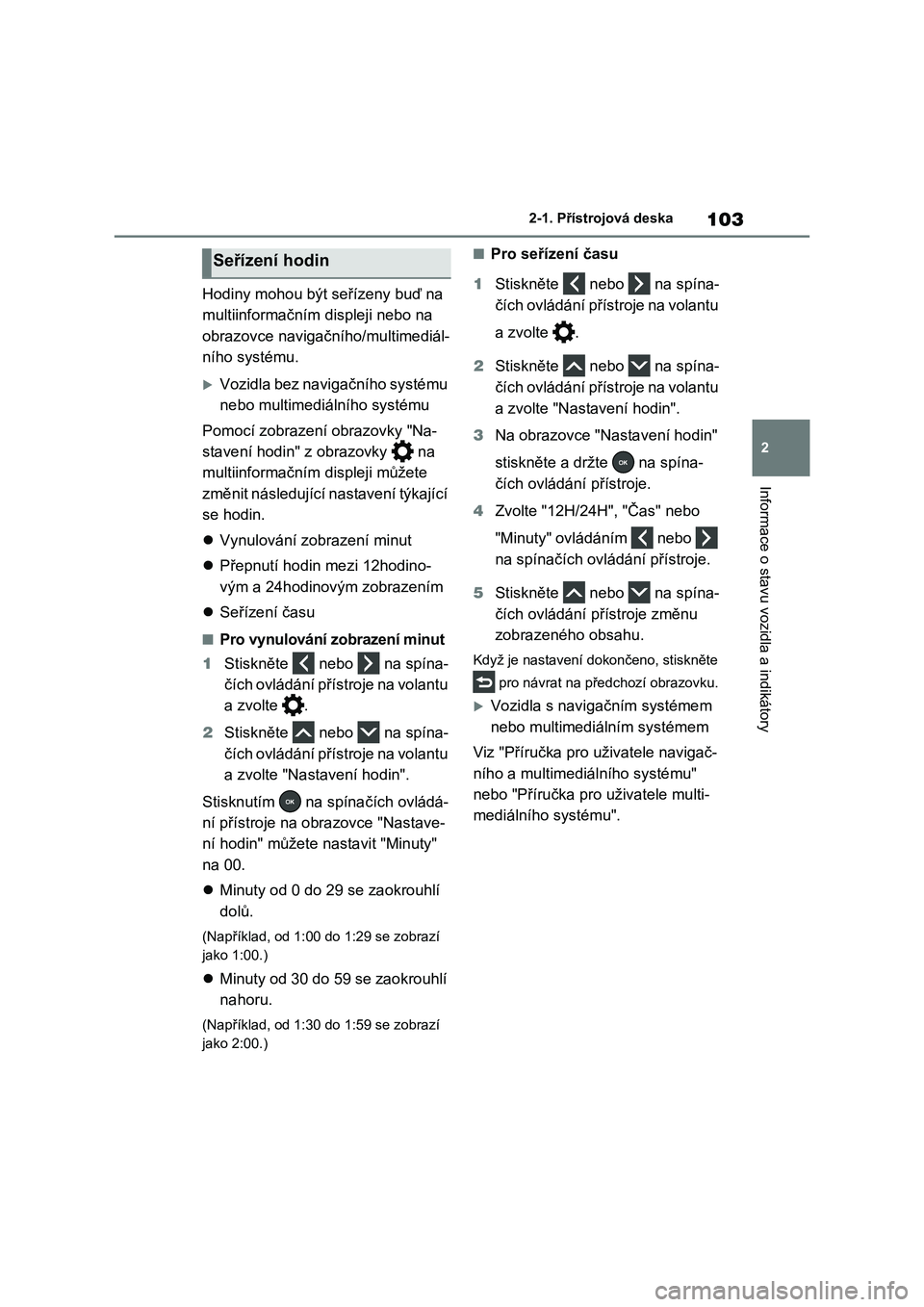

Hodiny mohou být seřízeny buď na
multiinformačním displeji nebo na
obrazovce navigačního/multimediál-
ního systému.
Vozidla bez navigačního systému
nebo multimediálního systému
Pomocí zobrazení obrazovky "Na-
stavení hodin" z obrazovky na
multiinformačním displeji můžete
změnit následující nastavení týkající
se hodin.
 Vynulování zobrazení minut
 Přepnutí hodin mezi 12hodino-
vým a 24hodino vým zobrazením
 Seřízení času
■Pro vynulování zobrazení minut
1 Stiskněte nebo na spína-
čích ovládání přístroje na volantu
a zvolte .
2 Stiskněte nebo na spína-
čích ovládání přístroje na volantu
a zvolte "Nastavení hodin".
Stisknutím na spínačích ovládá-
ní přístroje na ob razovce "Nastave-
ní hodin" můžete na stavit "Minuty"
na 00.
 Minuty od 0 do 29 se zaokrouhlí
dolů.
(Například, od 1:00 do 1:29 se zobrazí
jako 1:00.)
 Minuty od 30 do 59 se zaokrouhlí
nahoru.
(Například, od 1:30 do 1:59 se zobrazí
jako 2:00.)
■Pro seřízení času
1 Stiskněte nebo na spína-
čích ovládání přístroje na volantu
a zvolte .
2 Stiskněte nebo na spína-
čích ovládání přístroje na volantu
a zvolte "Nast avení hodin".
3 Na obrazovce "Nastavení hodin"
stiskněte a držte na spína-
čích ovládání přístroje.
4 Zvolte "12H/24H", "Čas" nebo
"Minuty" ovládáním nebo
na spínačích ovládání přístroje.
5 Stiskněte nebo na spína-
čích ovládání přístroje změnu
zobrazeného obsahu.
Když je nastavení d okončeno, stiskněte
pro návrat na předchozí obrazovku.
Vozidla s navigačním systémem
nebo multimediálním systémem
Viz "Příručka pro u živatele navigač-
ního a multimediálního systému"
nebo "Příručka pro uživatele multi-
mediálního systému".
Seřízení hodin

1042-1. Přístrojová deska

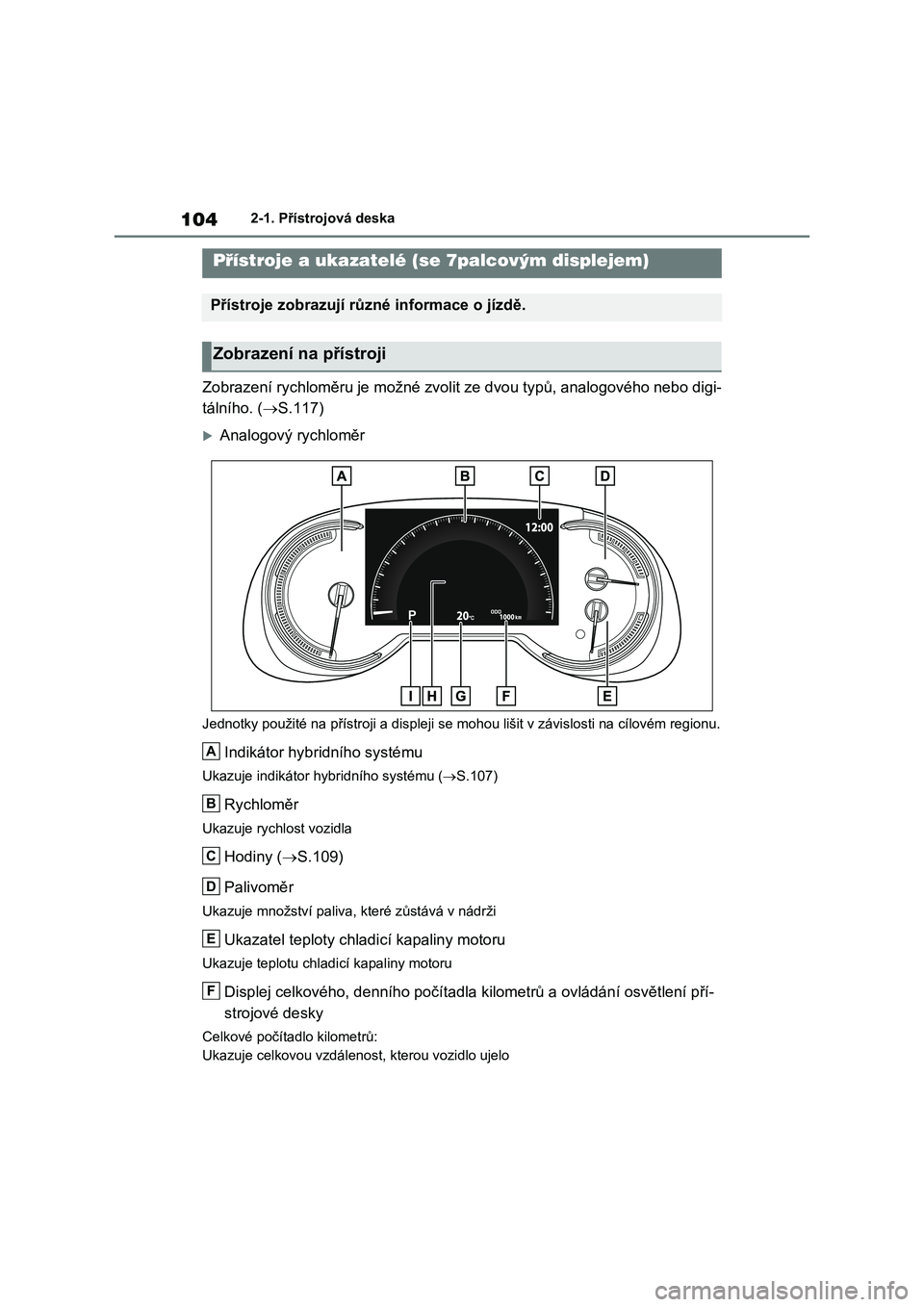

Zobrazení rychloměru je možné zvolit ze dvou typů, analogového nebo digi-
tálního. ( S.117)
Analogový rychloměr
Jednotky použité na přístroji a displeji se mohou lišit v závislosti na cílovém regionu.
Indikátor hybridního systému
Ukazuje indikátor hybridního systému (S.107)
Rychloměr
Ukazuje rychlost vozidla
Hodiny (S.109)
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Displej celkového, denního počít adla kilometrů a ovládání osvětlení pří-
strojové desky
Celkové počítadlo kilometrů:
Ukazuje celkovou vzdálenost, kterou vozidlo ujelo
Přístroje a ukazatelé (se 7palcovým displejem)
Přístroje zobrazují růz né informace o jízdě.
Zobrazení na přístroji
A
B
C
D
E
F

105
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

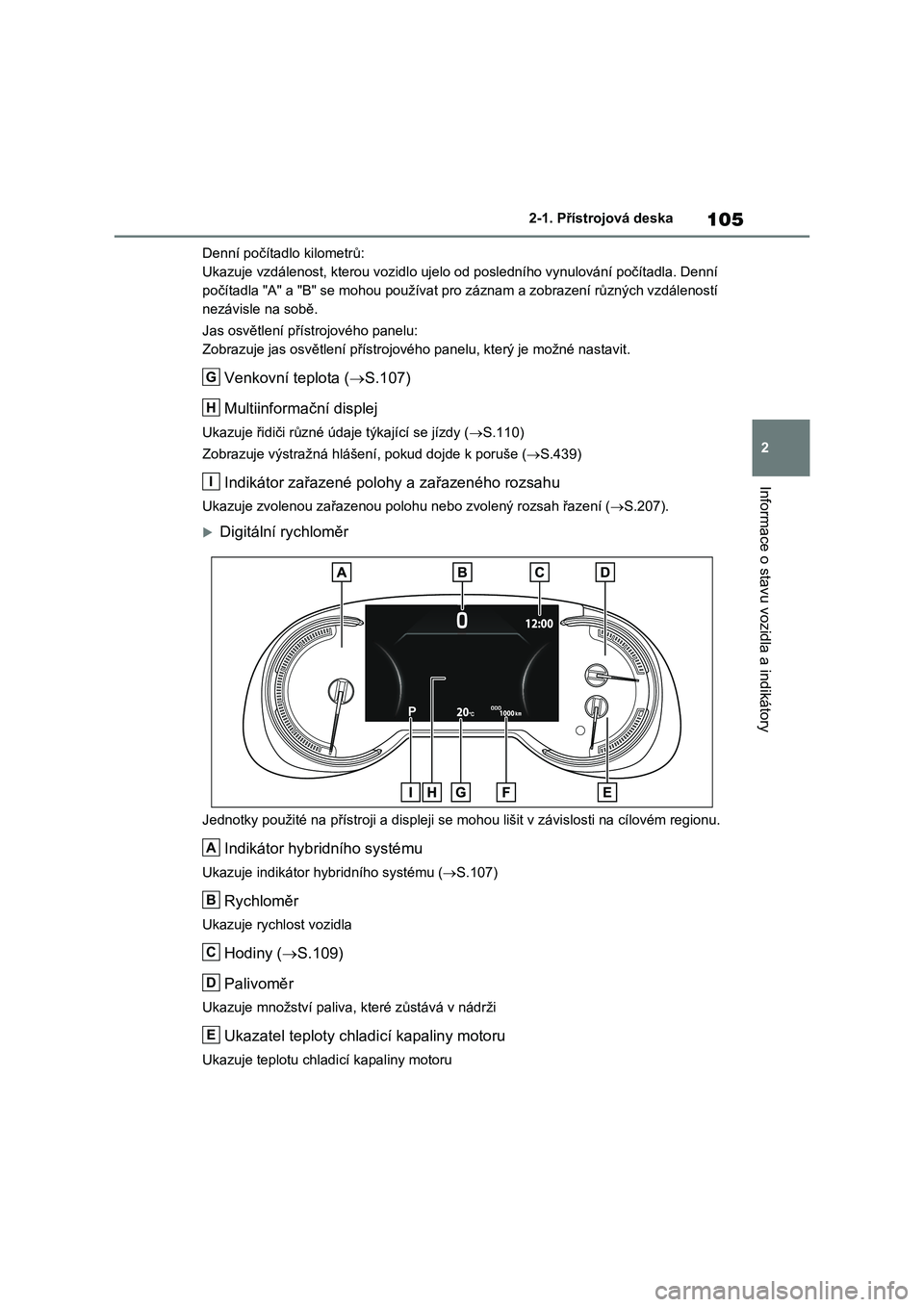

Denní počítadlo kilometrů:
Ukazuje vzdálenost, kterou vozidl o ujelo od posledního vynulování počítadla. Denní
počítadla "A" a "B" se mohou použ ívat pro záznam a zobrazení různých vzdáleností
nezávisle na sobě.
Jas osvětlení přístrojového panelu:
Zobrazuje jas osvětlení přístrojového panelu, který je možné na stavit.
Venkovní teplota (S.107)
Multiinformační displej
Ukazuje řidiči různé úda je týkající se jízdy (S.110)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.439)
Indikátor zařazené polohy a zařazeného rozsahu
Ukazuje zvolenou zařazenou polohu nebo zvolený rozsah řazení (S.207).
Digitální rychloměr
Jednotky použité na přístroji a displeji se mohou lišit v závislosti na cílovém regionu.
Indikátor hybridního systému
Ukazuje indikátor hybridního systému (S.107)
Rychloměr
Ukazuje rychlost vozidla
Hodiny (S.109)
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
G
H
I
A
B
C
D
E

1062-1. Přístrojová deska

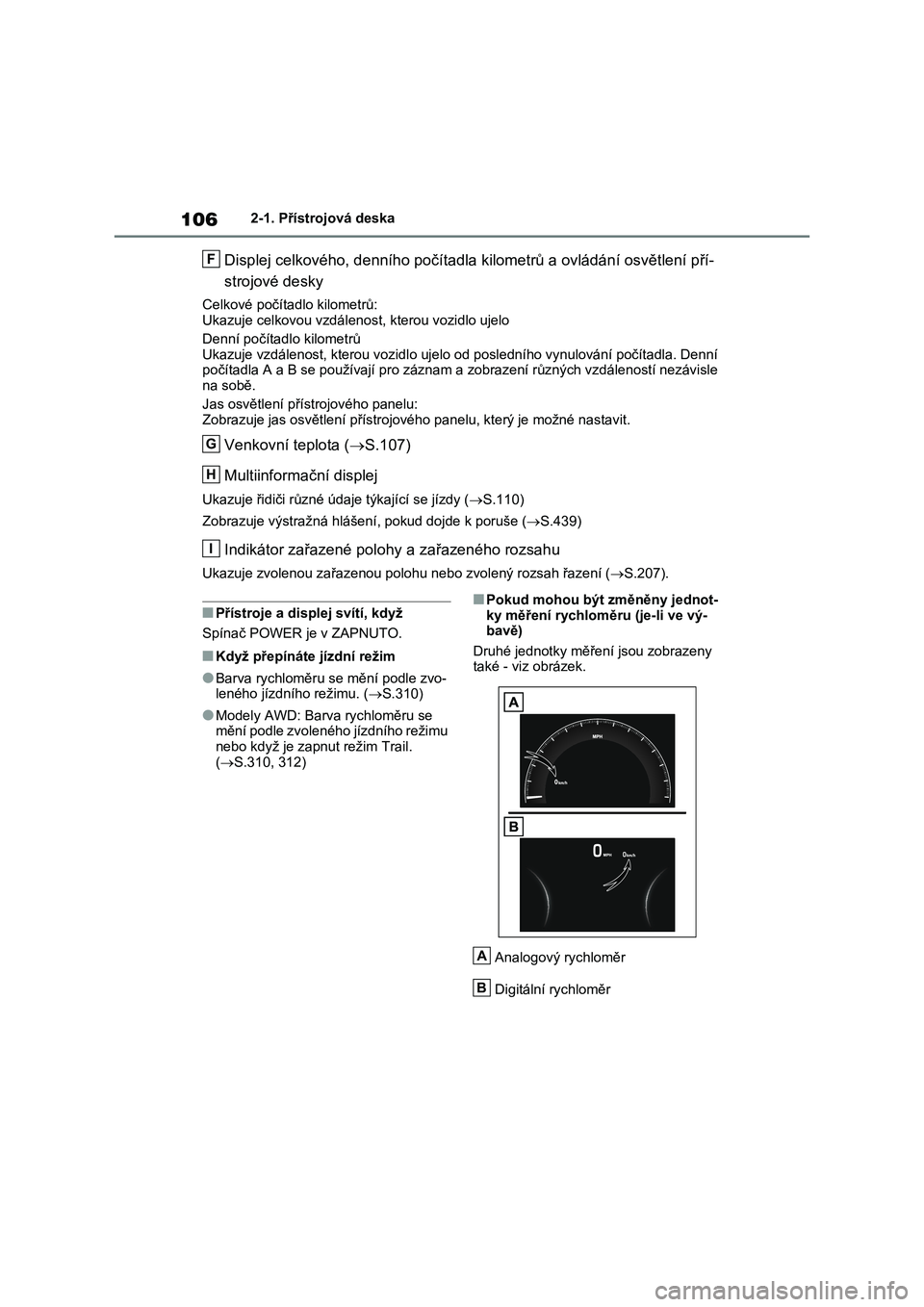

Displej celkového, denního počítadla kilometrů a ovládání osvětlení pří-
strojové desky
Celkové počítadlo kilometrů: Ukazuje celkovou vzdálenost, kterou vozidlo ujelo
Denní počítadlo kilometrů
Ukazuje vzdálenost, kterou vozidl o ujelo od posledního vynulování počítadla. Denní
počítadla A a B se používají pr o záznam a zobrazení různých vzdáleností nezávisle na sobě.
Jas osvětlení přístrojového panelu:
Zobrazuje jas osvětlení přístrojového panelu, který je možné na stavit.
Venkovní teplota (S.107)
Multiinformační displej
Ukazuje řidiči různé úda je týkající se jízdy (S.110)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.439)
Indikátor zařazené polohy a zařazeného rozsahu
Ukazuje zvolenou zařazenou polohu nebo zvolený rozsah řazení (S.207).
■Přístroje a displej svítí, když
Spínač POWER je v ZAPNUTO.
■Když přepínáte jízdní režim
●Barva rychloměru s e mění podle zvo- leného jízdního režimu. ( S.310)
●Modely AWD: Barva rychloměru se mění podle zvoleného jízdního režimu
nebo když je zapnut režim Trail.
( S.310, 312)
■Pokud mohou být změněny jednot-
ky měření rychloměr u (je-li ve vý- bavě)
Druhé jednotky měřen í jsou zobrazeny
také - viz obrázek.
Analogový rychloměr
Digitální rychloměr
F
G
H
I
A
B

107
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

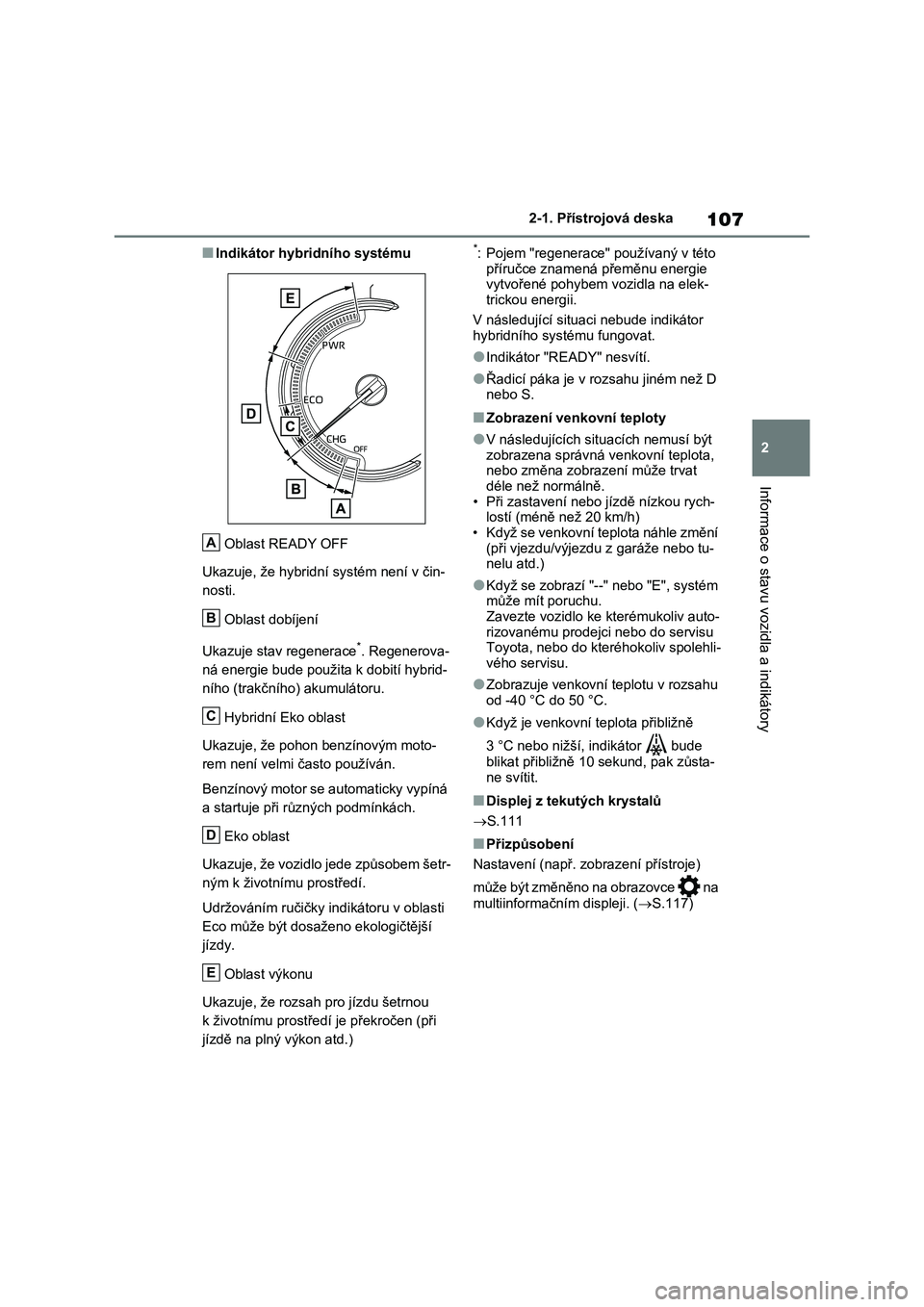

■Indikátor hybridního systému
Oblast READY OFF
Ukazuje, že hybridní systém není v čin-
nosti.
Oblast dobíjení
Ukazuje stav regenerace*. Regenerova-
ná energie bude použi ta k dobití hybrid-
ního (trakčního) akumulátoru.
Hybridní Eko oblast
Ukazuje, že pohon benzínovým moto-
rem není velmi často používán.
Benzínový motor se automaticky vypíná
a startuje při různých podmínkách.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetr-
ným k životnímu prostředí.
Udržováním ručičky indi kátoru v oblasti
Eco může být dosaženo ekologičtější
jízdy.
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou
k životnímu prostředí je překročen (při
jízdě na plný výkon atd.)
*: Pojem "regenerace" používaný v této
příručce znamená přeměnu energie vytvořené pohybem vozidla na elek-
trickou energii.
V následující situaci nebude indikátor hybridního systému fungovat.
●Indikátor "READY" nesvítí.
●Řadicí páka je v rozsahu jiném než D
nebo S.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být
zobrazena správná venkovní teplota, nebo změna zobrazení může trvat
déle než normálně.
• Při zastavení nebo jízdě nízkou rych- lostí (méně než 20 km/h)
• Když se venkovní teplota náhle změní
(při vjezdu/výjezdu z garáže nebo tu- nelu atd.)
●Když se zobrazí "--" nebo "E", systém může mít poruchu.
Zavezte vozidlo ke k terémukoliv auto-
rizovanému prodejci nebo do servisu Toyota, nebo do kt eréhokoliv spolehli-
vého servisu.
●Zobrazuje venkovn í teplotu v rozsahu
od -40 °C do 50 °C.
●Když je venkovní teplota přibližně
3 °C nebo nižší, indikátor bude
blikat přibližně 10 sekund, pak zůsta-
ne svítit.
■Displej z tekutých krystalů
 S.111
■Přizpůsobení
Nastavení (např. zobrazení přístroje)
může být změněno na obrazovce na
multiinformačním displeji. ( S.117)
A
B
C
D
E

1082-1. Přístrojová deska
Stisknutím spínače "ODO TRIP" se
přepíná zobrazen í celkového počí-
tadla kilometrů, denního počítadla
A, denního počítadla B a osvětlení
přístrojové desky.
 Když je zobrazeno denní počíta-
dlo kilometrů, stisknutím a podr-
žením spínače se denní počítadlo
vynuluje.
 Když je zobrazeno ovládání
osvětlení přístrojové desky, stisk-
nutím a podržení m spínače se
seřídí jas osvětl ení přístrojové
desky.
■Seřízení jasu přístrojové desky
Úrovně jasu přístrojové desky, když jsou
koncová světla zapnuta a vypnuta, mo- hou být seřízeny individuálně. Když je
však okolí světlé (ve dne atd.), zapnutím
koncových světe l se jas přístrojové des- ky nezmění.
VÝSTRAHA
■Informační displej při nízkých
teplotách
Nechte interiér vozidla ohřát před po- užíváním informačn ího displeje z te-
kutých krystalů. P ři extrémně nízkých
teplotách může monitor displeje rea- govat pomaleji a změny zobrazení
mohou být opožděné.
Například, mezi přeřazením řidičem
a zobrazením nového rozsahu řazení na displeji bude prodleva. Tato pro-
dleva by mohla způsobit, že řidič zno-
vu podřadí, což způsobí nadměrné brzdění motorem a eventuálně neho-
du, mající za následek smrt nebo zra-
nění.
UPOZORNĚNÍ
■Abyste zabránili poškození mo-
toru a jeho součástí
●Motor se může přehř ívat, pokud je
ukazatel teploty chladicí kapaliny
v červené oblasti ("H"). V tom přípa-
dě ihned vozidlo zastavte na bez- pečném místě a až motor úplně
vychladne, zkont rolujte ho.
( S.474)
Používání spínače "ODO
TRIP"
