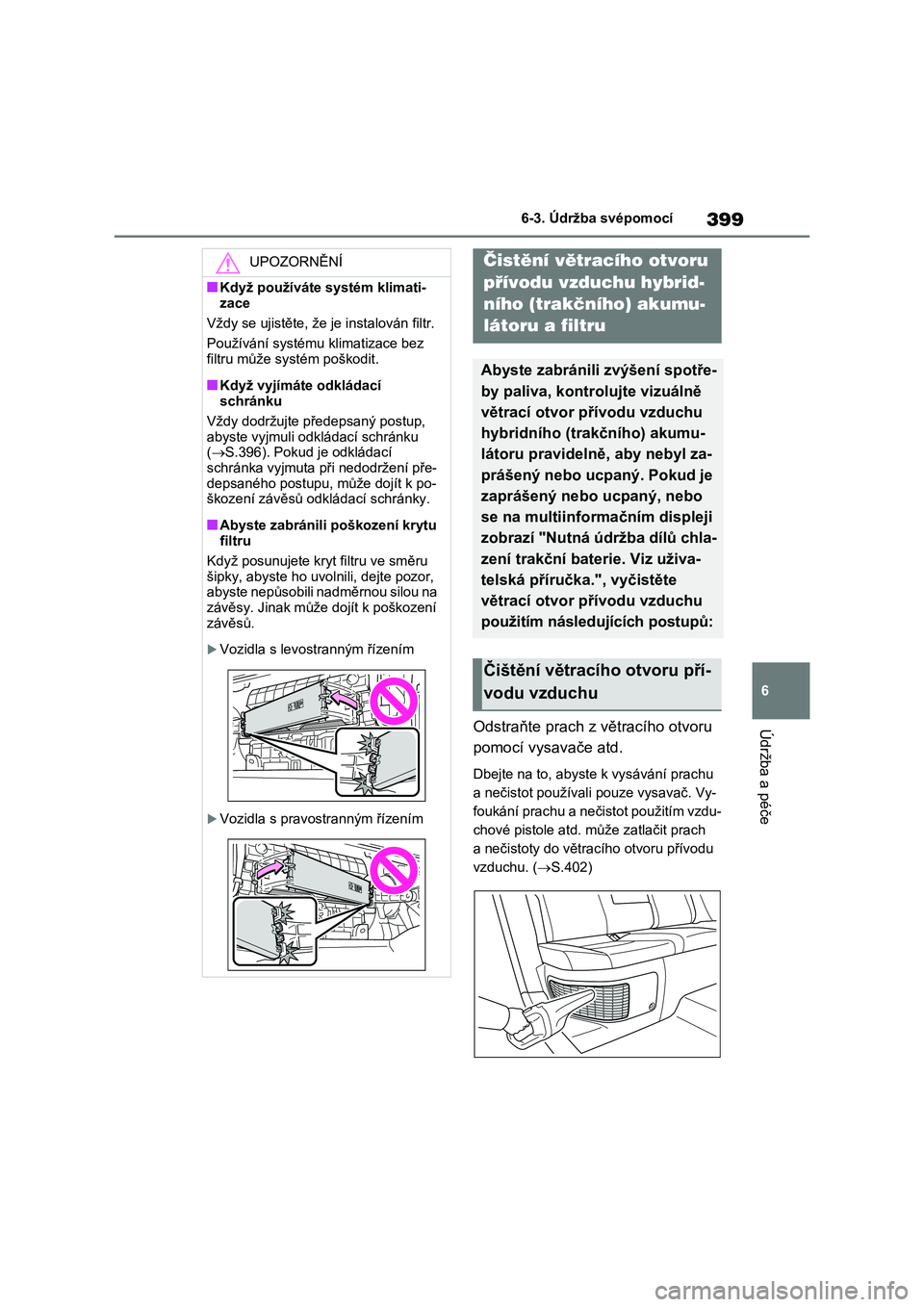

TOYOTA RAV4 2022 Návod na použití (in Czech)

399
6
6-3. Údržba svépomocí
Údržba a péčeOdstraňte prach z větracího otvoru
pomocí vysavače atd.
Dbejte na to, abyste k vysávání prachu
a nečistot používali pouze vysavač. Vy-
foukání prachu a nečistot použitím vzdu-
chové pistole atd. může zatlačit prach
a nečistoty do větrac ího otvoru přívodu
vzduchu. ( S.402)
UPOZORNĚNÍ
■Když používáte systém klimati-
zace
Vždy se ujistěte, že je instalován filtr.
Používání systému klimatizace bez
filtru může systém poškodit.
■Když vyjímáte odkládací
schránku
Vždy dodržujte předepsaný postup,
abyste vyjmuli odkládací schránku ( S.396). Pokud je odkládací
schránka vyjmuta při nedodržení pře-
depsaného postupu, m ůže dojít k po- škození závěsů odkládací schránky.
■Abyste zabránili poškození krytu filtru
Když posunujete kry t filtru ve směru
šipky, abyste ho uvo lnili, dejte pozor, abyste nepůsobili nadměrnou silou na
závěsy. Jinak může dojít k poškození
závěsů.
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Čistění větracího otvoru
přívodu vzduchu hybrid-
ního (trakčního) akumu-
látoru a filtru
Abyste zabránili zvýšení spotře-
by paliva, kontr olujte vizuálně
větrací otvor přívodu vzduchu
hybridního (trakčního) akumu-
látoru pravidelně, aby nebyl za-
prášený nebo ucpaný. Pokud je
zaprášený nebo ucpaný, nebo
se na multiinformačním displeji
zobrazí "Nutná údržba dílů chla-
zení trakční bat erie. Viz uživa-
telská příručka.", vyčistěte
větrací otvor přívodu vzduchu
použitím následujících postupů:
Čištění větracího otvoru pří-
vodu vzduchu

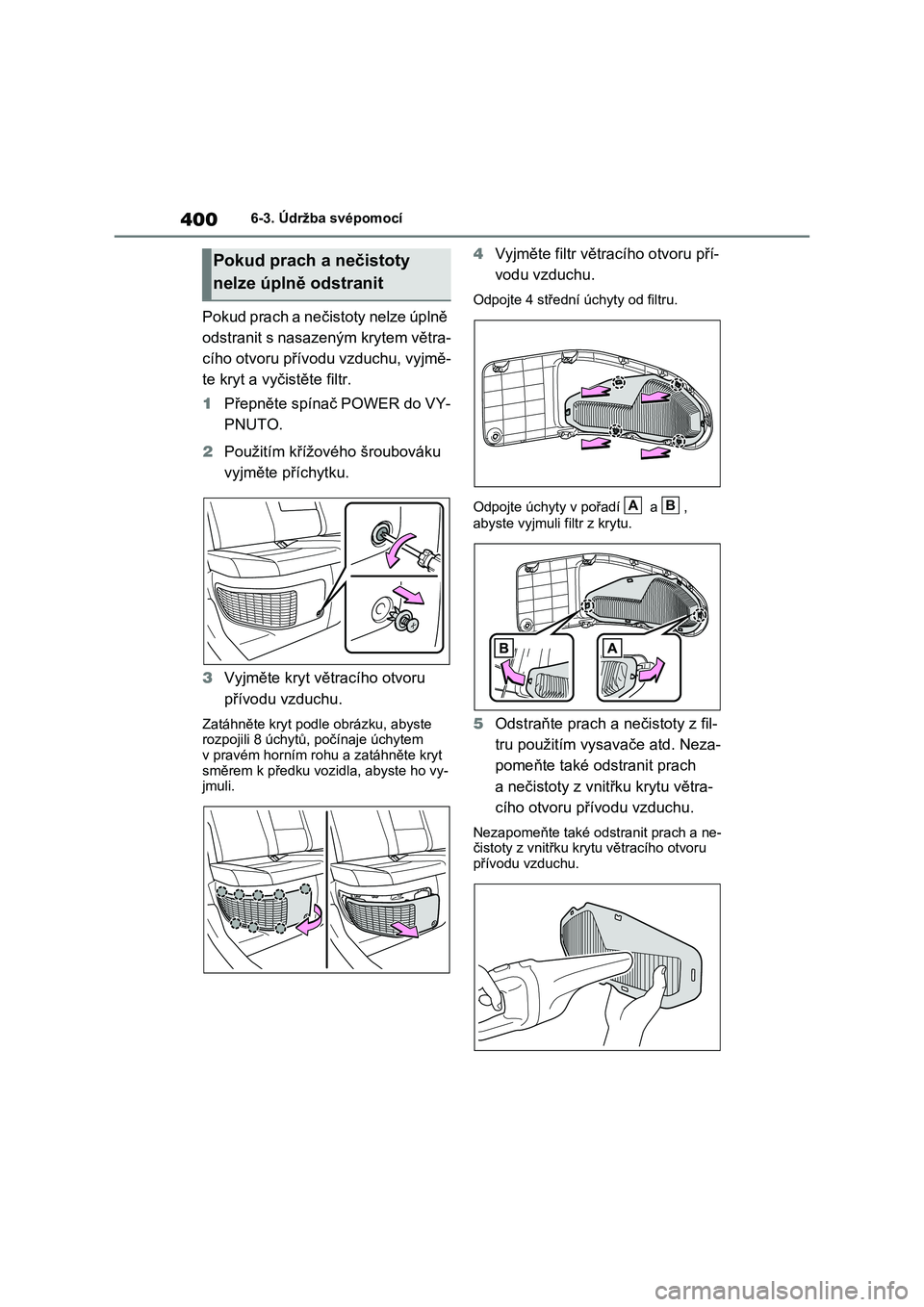

4006-3. Údržba svépomocí
Pokud prach a nečistoty nelze úplně
odstranit s nasazeným krytem větra-
cího otvoru přívodu vzduchu, vyjmě-
te kryt a vyčistěte filtr.
1 Přepněte spínač POWER do VY-
PNUTO.
2 Použitím křížového šroubováku
vyjměte příchytku.
3 Vyjměte kryt větracího otvoru
přívodu vzduchu.
Zatáhněte kryt podl e obrázku, abyste rozpojili 8 úchytů, počínaje úchytem
v pravém horním rohu a zatáhněte kryt
směrem k předku vozidla, abyste ho vy- jmuli.
4 Vyjměte filtr větracího otvoru pří-
vodu vzduchu.
Odpojte 4 střední úc hyty od filtru.
Odpojte úchyty v pořadí a ,
abyste vyjmuli filtr z krytu.
5 Odstraňte prach a nečistoty z fil-
tru použitím vys avače atd. Neza-
pomeňte také odstranit prach
a nečistoty z vnit řku krytu větra-
cího otvoru přívodu vzduchu.
Nezapomeňte také odstranit prach a ne- čistoty z vnitřku kryt u větracího otvoru
přívodu vzduchu.
Pokud prach a nečistoty
nelze úplně odstranit
AB

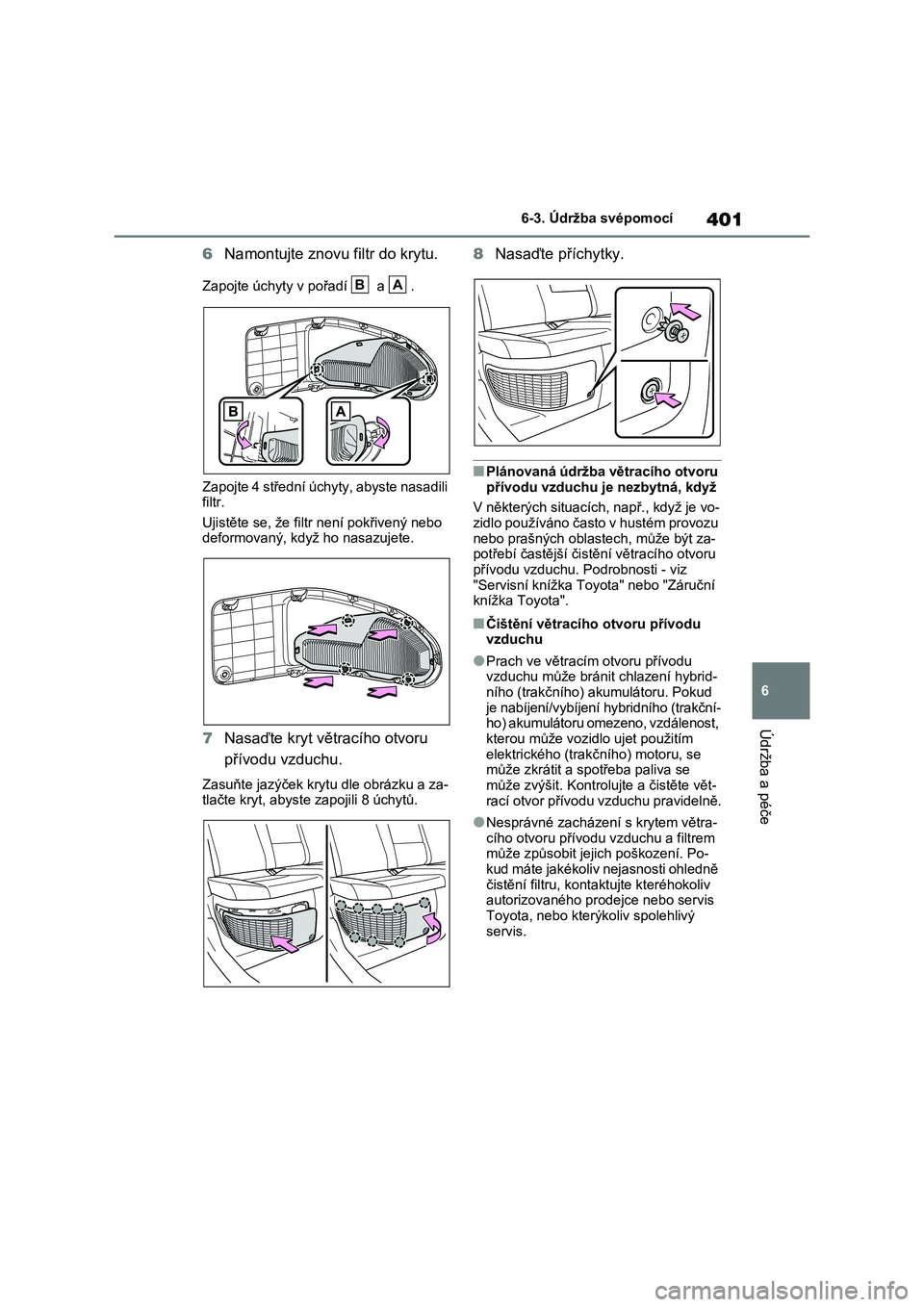

401
6
6-3. Údržba svépomocí
Údržba a péče
6 Namontujte znovu filtr do krytu.
Zapojte úchyty v pořadí a .
Zapojte 4 střední úchyty, abyste nasadili
filtr.
Ujistěte se, že filtr není pokřivený nebo deformovaný, když ho nasazujete.
7 Nasaďte kryt větracího otvoru
přívodu vzduchu.
Zasuňte jazýče k krytu dle obrázku a za-
tlačte kryt, abyste zapojili 8 úchytů.
8 Nasaďte příchytky.
■Plánovaná údržba větracího otvoru
přívodu vzduchu je nezbytná, když
V některých situacích, např., když je vo- zidlo používáno často v hustém provozu
nebo prašných oblastech, může být za-
potřebí častější čistě ní větracího otvoru přívodu vzduchu. Podrobnosti - viz
"Servisní knížka Toy ota" nebo "Záruční
knížka Toyota".
■Čištění větracího otvoru přívodu vzduchu
●Prach ve větracím otvoru přívodu vzduchu může bránit chlazení hybrid-
ního (trakčního) akumulátoru. Pokud
je nabíjení/vybíjení hybridního (trakční- ho) akumulátoru omezeno, vzdálenost,
kterou může vozidlo ujet použitím
elektrického (tra kčního) motoru, se může zkrátit a spotřeba paliva se
může zvýšit. Kontrol ujte a čistěte vět-
rací otvor přívodu vzduchu pravidelně.
●Nesprávné zacházení s krytem větra-
cího otvoru přívodu vzduchu a filtrem může způsobit jejich poškození. Po-
kud máte jakékoliv nejasnosti ohledně
čistění filtru, kontaktujte kteréhokoliv autorizovaného prode jce nebo servis
Toyota, nebo kterýkoliv spolehlivý
servis.
BA

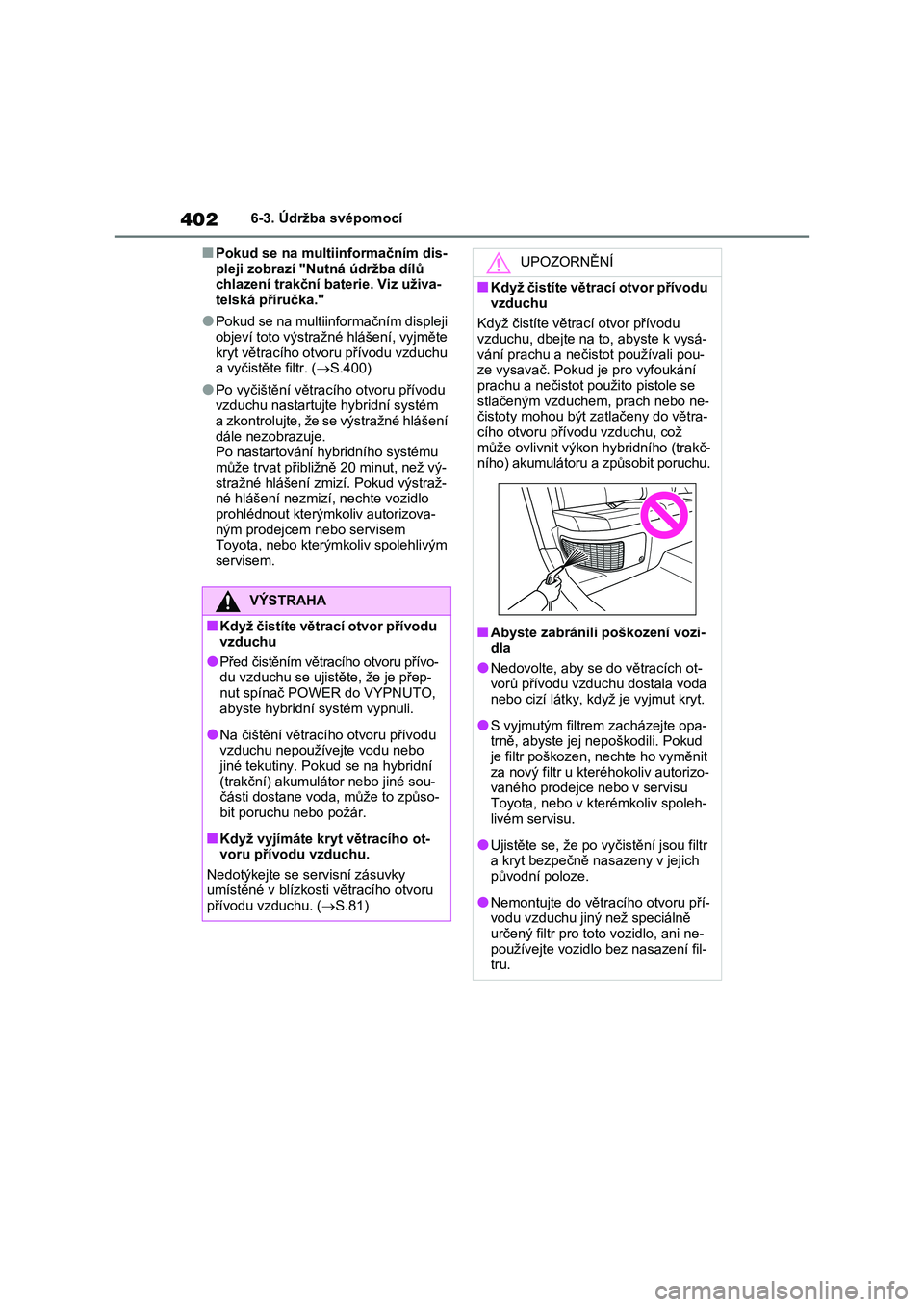

4026-3. Údržba svépomocí
■Pokud se na multiinformačním dis-
pleji zobrazí "Nutná údržba dílů chlazení trakční b aterie. Viz uživa-
telská příručka."
●Pokud se na multiinformačním displeji
objeví toto výstražné hlášení, vyjměte
kryt větracího otvoru přívodu vzduchu a vyčistěte filtr. ( S.400)
●Po vyčištění větracího otvoru přívodu vzduchu nastartujte hybridní systém
a zkontrolujte, že se výstražné hlášení
dále nezobrazuje. Po nastartování hybridního systému
může trvat přibližně 20 minut, než vý-
stražné hlášení zmi zí. Pokud výstraž- né hlášení nezmiz í, nechte vozidlo
prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterým koliv spolehlivým
servisem.
VÝSTRAHA
■Když čistíte větrací otvor přívodu
vzduchu
●Před čistěním větracího otvoru přívo-
du vzduchu se ujist ěte, že je přep-
nut spínač POWER do VYPNUTO, abyste hybridní systém vypnuli.
●Na čištění větracího otvoru přívodu vzduchu nepoužívejte vodu nebo
jiné tekutiny. Pok ud se na hybridní
(trakční) akumulá tor nebo jiné sou- části dostane voda, může to způso-
bit poruchu nebo požár.
■Když vyjímáte kryt větracího ot-
voru přívodu vzduchu.
Nedotýkejte se s ervisní zásuvky umístěné v blízkosti větracího otvoru
přívodu vzduchu. ( S.81)
UPOZORNĚNÍ
■Když čistíte větrac í ot v or p řív od u
vzduchu
Když čistíte větrací otvor přívodu vzduchu, dbejte na to, abyste k vysá-
vání prachu a nečistot používali pou-
ze vysavač. Pokud je pro vyfoukání prachu a nečistot použito pistole se
stlačeným vzduche m, prach nebo ne-
čistoty mohou být zatlačeny do větra-
cího otvoru přív odu vzduchu, což může ovlivnit výkon hybridního (trakč-
ního) akumulátoru a způsobit poruchu.
■Abyste zabránili poškození vozi-
dla
●Nedovolte, aby se do větracích ot- vorů přívodu vzduchu dostala voda
nebo cizí látky, když je vyjmut kryt.
●S vyjmutým filtrem zacházejte opa-
trně, abyste jej nepoškodili. Pokud
je filtr poškozen, nechte ho vyměnit za nový filtr u kteréhokoliv autorizo-
vaného prodejce nebo v servisu
Toyota, nebo v kterémkoliv spoleh- livém servisu.
●Ujistěte se, že po vyčistění jsou filtr a kryt bezpečně nasazeny v jejich
původní poloze.
●Nemontujte do větracího otvoru pří-
vodu vzduchu jiný než speciálně
určený filtr pro to to vozidlo, ani ne- používejte vozidlo bez nasazení fil-
tru.

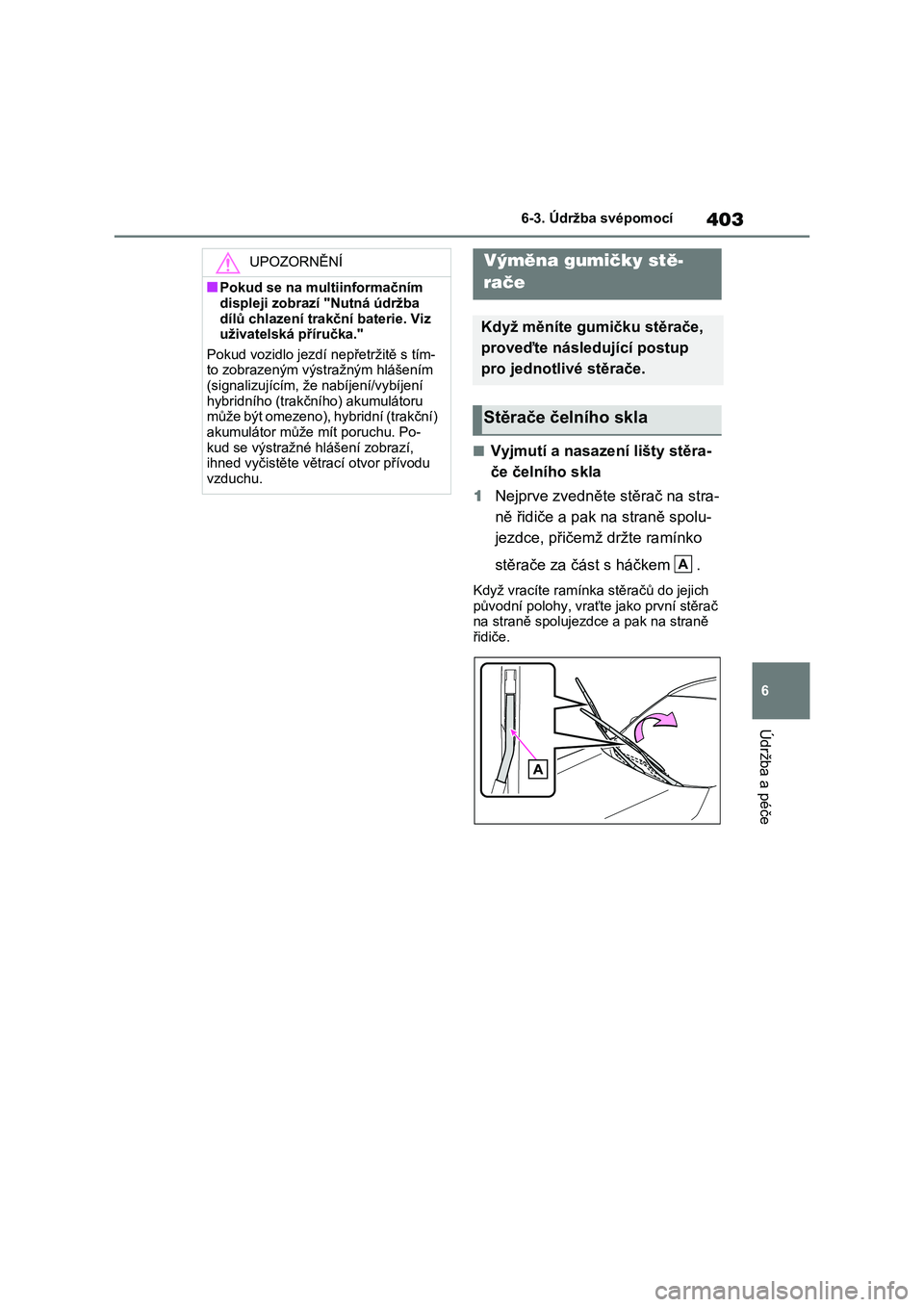

403
6
6-3. Údržba svépomocí
Údržba a péče
■Vyjmutí a nasazení lišty stěra-
če čelního skla
1 Nejprve zvedněte stěrač na stra-
ně řidiče a pak na straně spolu-
jezdce, přičemž d ržte ramínko
stěrače za část s háčkem .
Když vracíte ramínka stěračů do jejich původní polohy, vraťte jako první stěrač
na straně spolujezd ce a pak na straně
řidiče.
UPOZORNĚNÍ
■Pokud se na multiinformačním
displeji zobrazí "Nutná údržba
dílů chlazení tra kční baterie. Viz uživatelská příručka."
Pokud vozidlo jezdí nepřetržitě s tím-
to zobrazeným výst ražným hlášením (signalizujícím, že nabíjení/vybíjení
hybridního (trakčního) akumulátoru
může být omezeno), hybridní (trakční)
akumulátor může mít poruchu. Po- kud se výstražné hlášení zobrazí,
ihned vyčistěte vět rací otvor přívodu
vzduchu.
Výměna gumičky stě-
rače
Když měníte gum ičku stěrače,
proveďte následující postup
pro jednotlivé stěrače.
Stěrače čelního skla
A

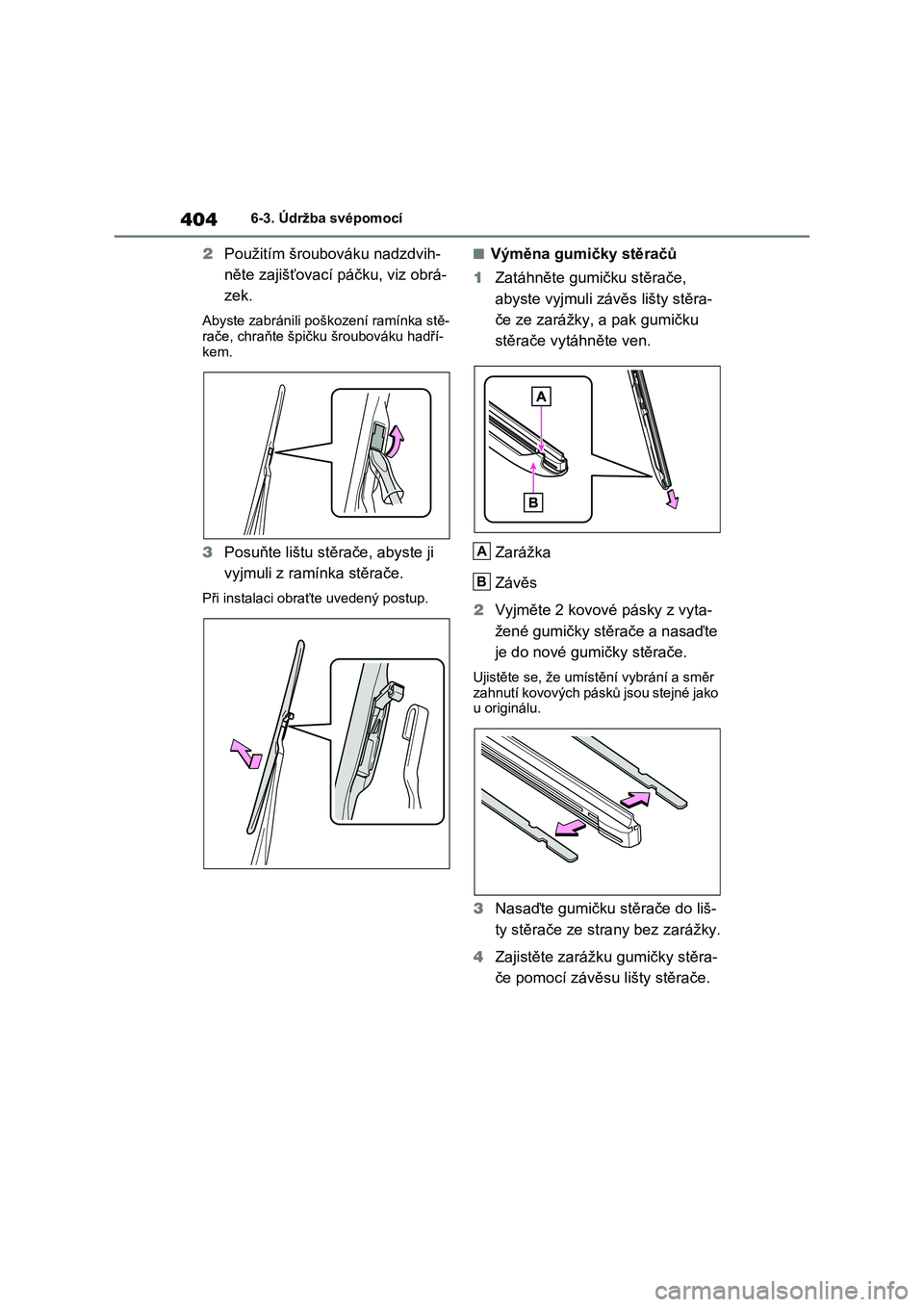

4046-3. Údržba svépomocí
2Použitím šroubováku nadzdvih-
něte zajišťovac í páčku, viz obrá-
zek.
Abyste zabránili poškození ramínka stě-
rače, chraňte špičku šroubováku hadří- kem.
3 Posuňte lištu stěrače, abyste ji
vyjmuli z ramínka stěrače.
Při instalaci obraťte uvedený postup.
■Výměna gumičky stěračů
1 Zatáhněte gumičku stěrače,
abyste vyjmuli závěs lišty stěra-
če ze zarážky, a pak gumičku
stěrače vytáhněte ven.
Zarážka
Závěs
2 Vyjměte 2 kovové pásky z vyta-
žené gumičky stěrače a nasaďte
je do nové gum ičky stěrače.
Ujistěte se, že umístění vybrání a směr
zahnutí kovových pásků jsou stejné jako u originálu.
3 Nasaďte gumičku stěrače do liš-
ty stěrače ze strany bez zarážky.
4 Zajistěte zarážku gumičky stěra-
če pomocí závěsu lišty stěrače.
A
B

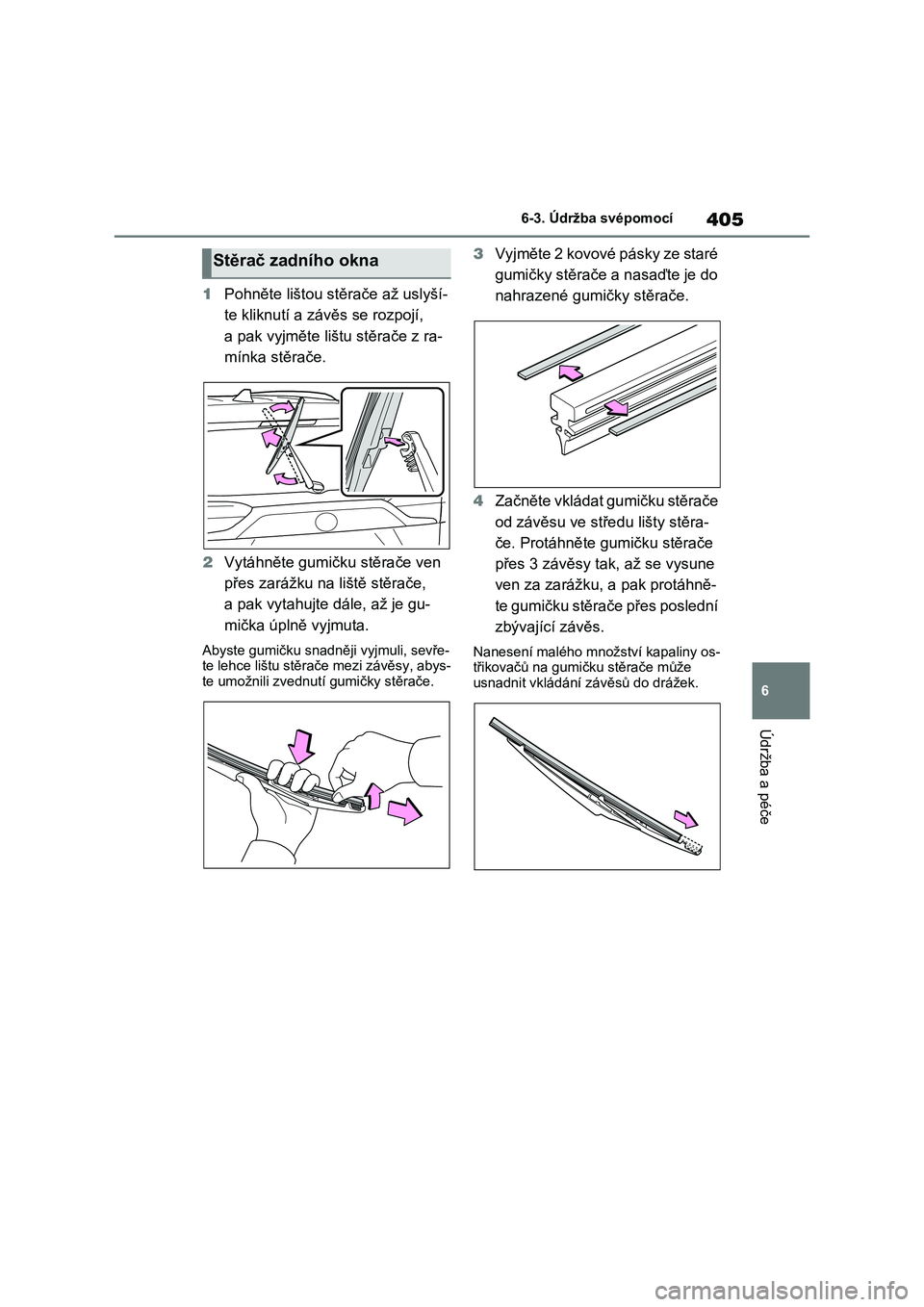

405
6
6-3. Údržba svépomocí
Údržba a péče
1 Pohněte lištou stěrače až uslyší-
te kliknutí a závěs se rozpojí,
a pak vyjměte lištu stěrače z ra-
mínka stěrače.
2 Vytáhněte gumičku stěrače ven
přes zarážku na liště stěrače,
a pak vytahujte dále, až je gu-
mička úplně vyjmuta.
Abyste gumičku snadněji vyjmuli, sevře-
te lehce lištu stěrače mezi závěsy, abys- te umožnili zvednut í gumičky stěrače.
3Vyjměte 2 kovové pásky ze staré
gumičky stěrače a nasaďte je do
nahrazené gumičky stěrače.
4 Začněte vkládat gumičku stěrače
od závěsu ve stře du lišty stěra-
če. Protáhněte gu mičku stěrače
přes 3 závěsy tak, až se vysune
ven za zarážku, a pak protáhně-
t e g u m i č k u s t ě r a č e p ř e s p o s l e d n í
zbývající závěs.
Nanesení malého množství kapaliny os- třikovačů na gumičku stěrače může
usnadnit vkládání z ávěsů do drážek.
Stěrač zadního okna

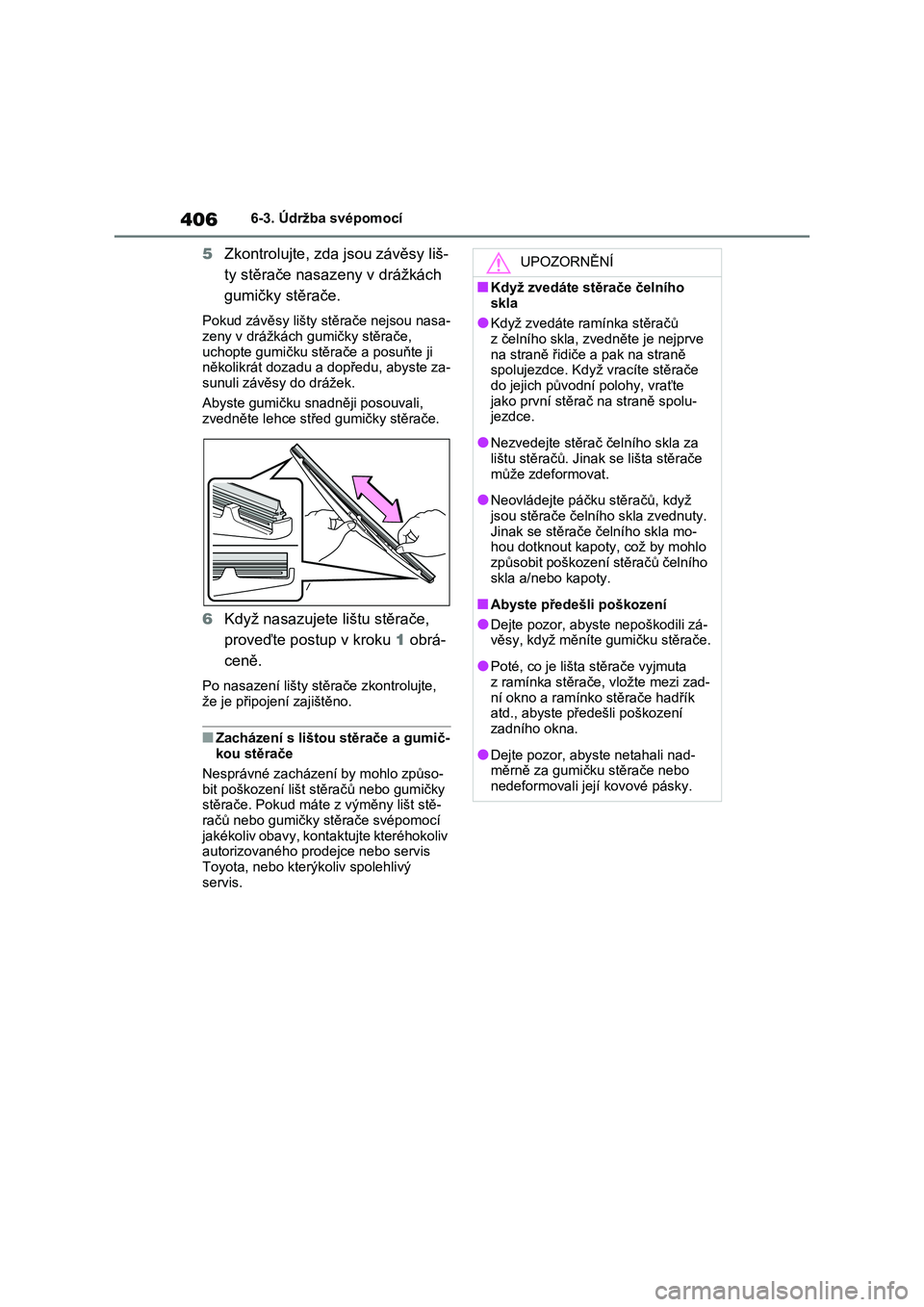

4066-3. Údržba svépomocí
5Zkontrolujte, zda jsou závěsy liš-
ty stěrače nasaz eny v drážkách
gumičky stěrače.
Pokud závěsy lišty stěrače nejsou nasa-
zeny v drážkách g umičky stěrače, uchopte gumičku stěr ače a posuňte ji
několikrát dozadu a dopředu, abyste za-
sunuli závěsy do drážek.
Abyste gumičku snadněji posouvali,
zvedněte lehce střed gumičky stěrače.
6 Když nasazujete lištu stěrače,
proveďte postup v kroku 1 obrá-
ceně.
Po nasazení lišty stěrače zkontrolujte,
že je připojení zajištěno.
■Zacházení s lištou stěrače a gumič- kou stěrače
Nesprávné zacházen í by mohlo způso-
bit poškození lišt stěračů nebo gumičky stěrače. Pokud máte z výměny lišt stě-
račů nebo gumičky st ěrače svépomocí
jakékoliv obavy, konta ktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý
servis.
UPOZORNĚNÍ
■Když zvedáte stěrače čelního
skla
●Když zvedáte ramínka stěračů z čelního skla, zvedněte je nejprve
na straně řidiče a pak na straně
spolujezdce. Když vracíte stěrače do jejich původní polohy, vraťte
jako první stěrač na straně spolu-
jezdce.
●Nezvedejte stěrač čelního skla za
lištu stěračů. Jinak se lišta stěrače
může zdeformovat.
●Neovládejte páčku stěračů, když
jsou stěrače čelního skla zvednuty. Jinak se stěrače č elního skla mo-
hou dotknout kapo ty, což by mohlo
způsobit poškození stěračů čelního skla a/nebo kapoty.
■Abyste předešli poškození
●Dejte pozor, abyste nepoškodili zá-
věsy, když měníte gumičku stěrače.
●Poté, co je lišta stěrače vyjmuta
z ramínka stěrače , vložte mezi zad-
ní okno a ramínko stěrače hadřík atd., abyste předešli poškození
zadního okna.
●Dejte pozor, abyste netahali nad-
měrně za gumičku stěrače nebo
nedeformovali jej í kovové pásky.

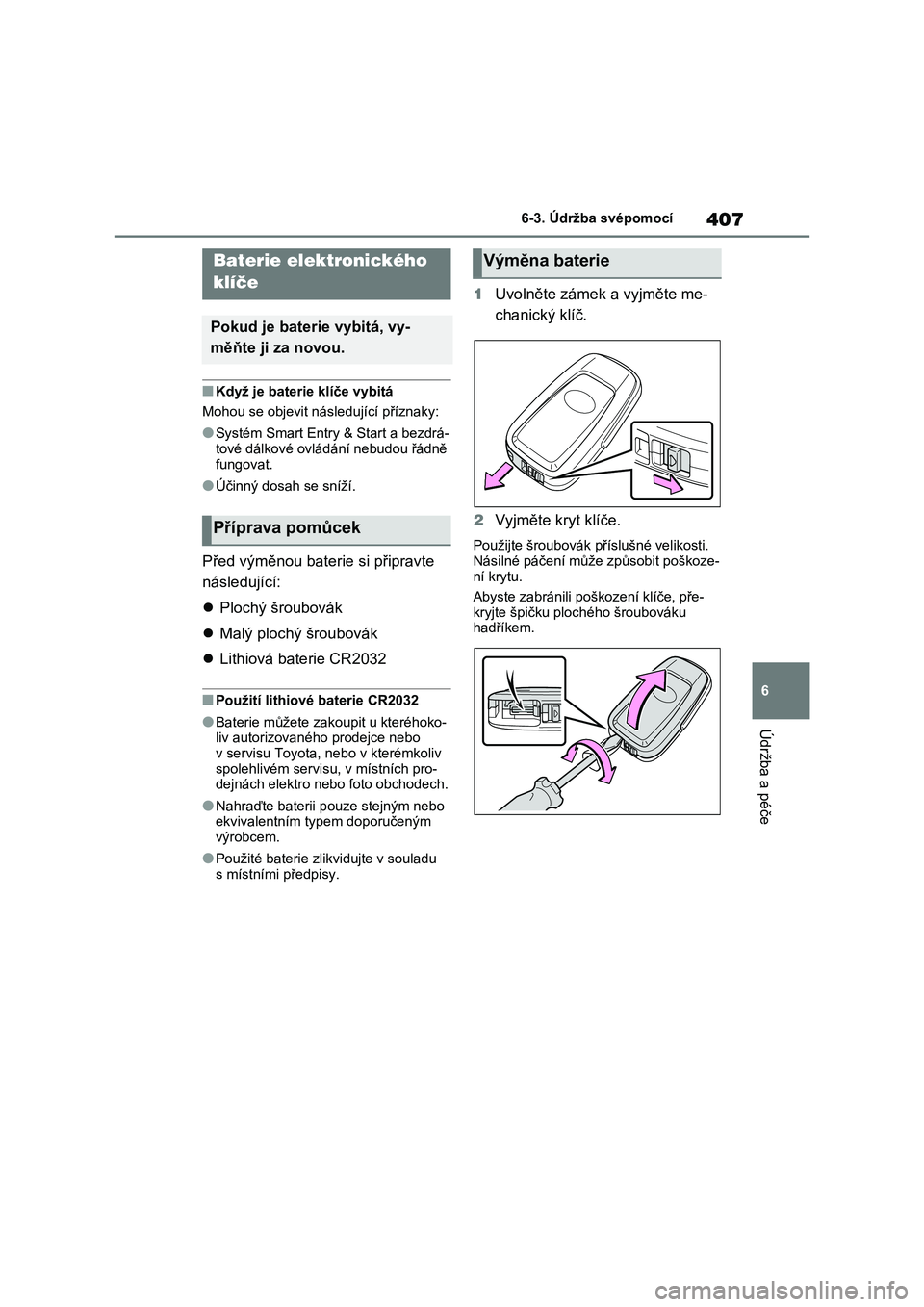

407
6
6-3. Údržba svépomocí
Údržba a péče
■Když je baterie klíče vybitá
Mohou se objevit nás ledující příznaky:
●Systém Smart Entry & Start a bezdrá-
tové dálkové ovládání nebudou řádně
fungovat.
●Účinný dosah se sníží.
Před výměnou baterie si připravte
následující:
 Plochý šroubovák
 Malý plochý šroubovák
 Lithiová baterie CR2032
■Použití lithiové baterie CR2032
●Baterie můžete zakoupit u kteréhoko- liv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu , v místních pro- dejnách elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným
výrobcem.
●Použité baterie zlikvidujte v souladu
s místními předpisy.
1 Uvolněte zámek a vyjměte me-
chanický klíč.
2 Vyjměte kryt klíče.
Použijte šroubovák příslušné velikosti.
Násilné páčení můž e způsobit poškoze- ní krytu.
Abyste zabránili poškození klíče, pře-
kryjte špičku plochého šroubováku hadříkem.
Baterie elektronického
klíče
Pokud je bater ie vybitá, vy-
měňte ji za novou.
Příprava pomůcek
Výměna baterie

4086-3. Údržba svépomocí
3Vyjměte vybitou baterii pomocí
malého plochého šroubováku.
Když vyjímáte kryt, modul elektronické-
ho klíče může přilnout ke krytu a baterie nemusí být viditelná. V tom případě vy-
jměte modul elektronického klíče, abys-
te baterii vyjmuli.
Vložte novou baterii "+" pólem směrem
nahoru.
4 Při instalaci obraťte uvedený po-
stup.
VÝSTRAHA
■Pokyny pro akumulátor
Dodržujte následující pokyny. Nedo-
držení těchto pokynů může vést ke
smrtelnému nebo k vážnému zranění.
●Baterii nespolkněte. Může to způso-
bit chemické popálení.
●V elektronickém kl íči se používá
mincová baterie nebo knoflíková baterie. Pokud dojde k spolknutí
baterie, může to způsobit těžké
chemické popálení již za 2 hodiny a může to způsobit smrt nebo váž-
né zranění.
●Nové a vyjmuté baterie uchovávejte
mimo dosah dětí.
●Pokud nelze kryt pevně zavřít, pře-
staňte používat el ektronický klíč
a klíč uložte na m ísto, kde se děti nemohou dostat a pak kontaktujte
kteréhokoliv autorizovaného prodej-
ce nebo servis Toyota, nebo který- koliv spolehlivý servis.
●Pokud omylem spolknete baterii nebo vložíte baterii do některé části
těla, okamžitě vyh ledejte lékařskou
pomoc.
■Abyste zabránili výbuchu baterie
nebo úniku hořlavé kapaliny nebo plynu
●Nahraďte baterii novou baterií stej-
ného typu. Pokud je použit špatný typ baterie, ta může vybuchnout.
●Nevystavujte baterie extrémně níz-kému tlaku z dů vodu vysoké nad-
mořské výšky nebo extrémně
vysokým teplotám.
●Baterii nespalujte , nerozbíjejte
nebo neřežte.
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste
zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi bate-
rie.
●Nedotýkejte se ani nehýbejte s jiný-
mi součástmi uvnitř dálkového ovlá- dání.
●Neohýbejte žádný z kontaktů bate-rie.
