6-3. Údržba svépomocí
Údržba a péče

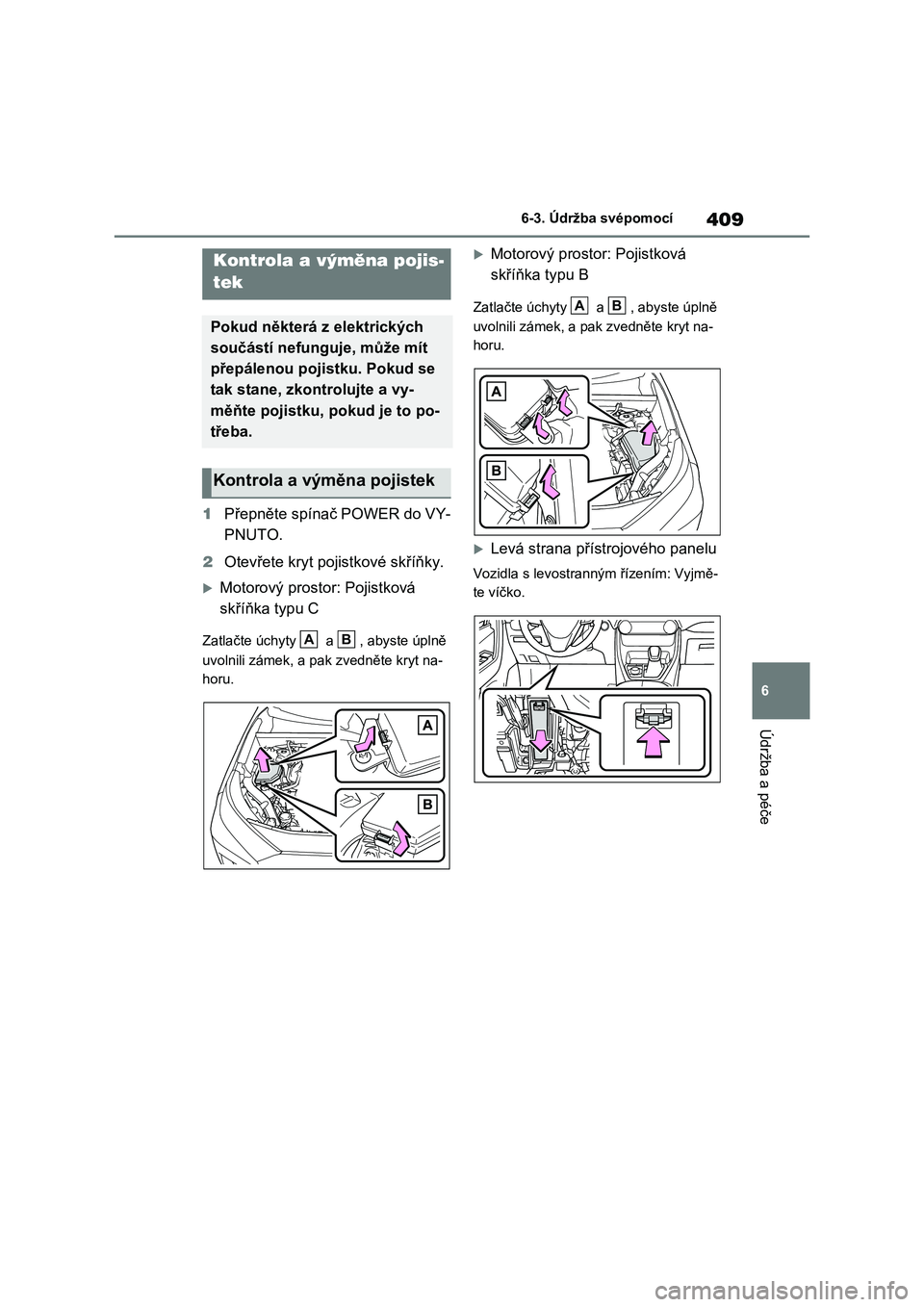

1 Přepněte spínač POWER do VY-
PNUTO.
2 Otevřete kryt pojistkové skříňky.
Motorový prostor: Pojistková
skříňka typu C
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
Motorový prostor: Pojistková
skříňka typu B
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
Levá strana přístrojového panelu
Vozidla s levostranným řízením: Vyjmě-
te víčko.
Kontrola a výměna pojis-
tek
Pokud některá z elektrických
součástí nefunguje, může mít
přepálenou pojistku. Pokud se
tak stane, zkontrolujte a vy-
měňte pojistku, pokud je to po-
třeba.
Kontrola a výměna pojistek
AB
AB

4106-3. Údržba svépomocí

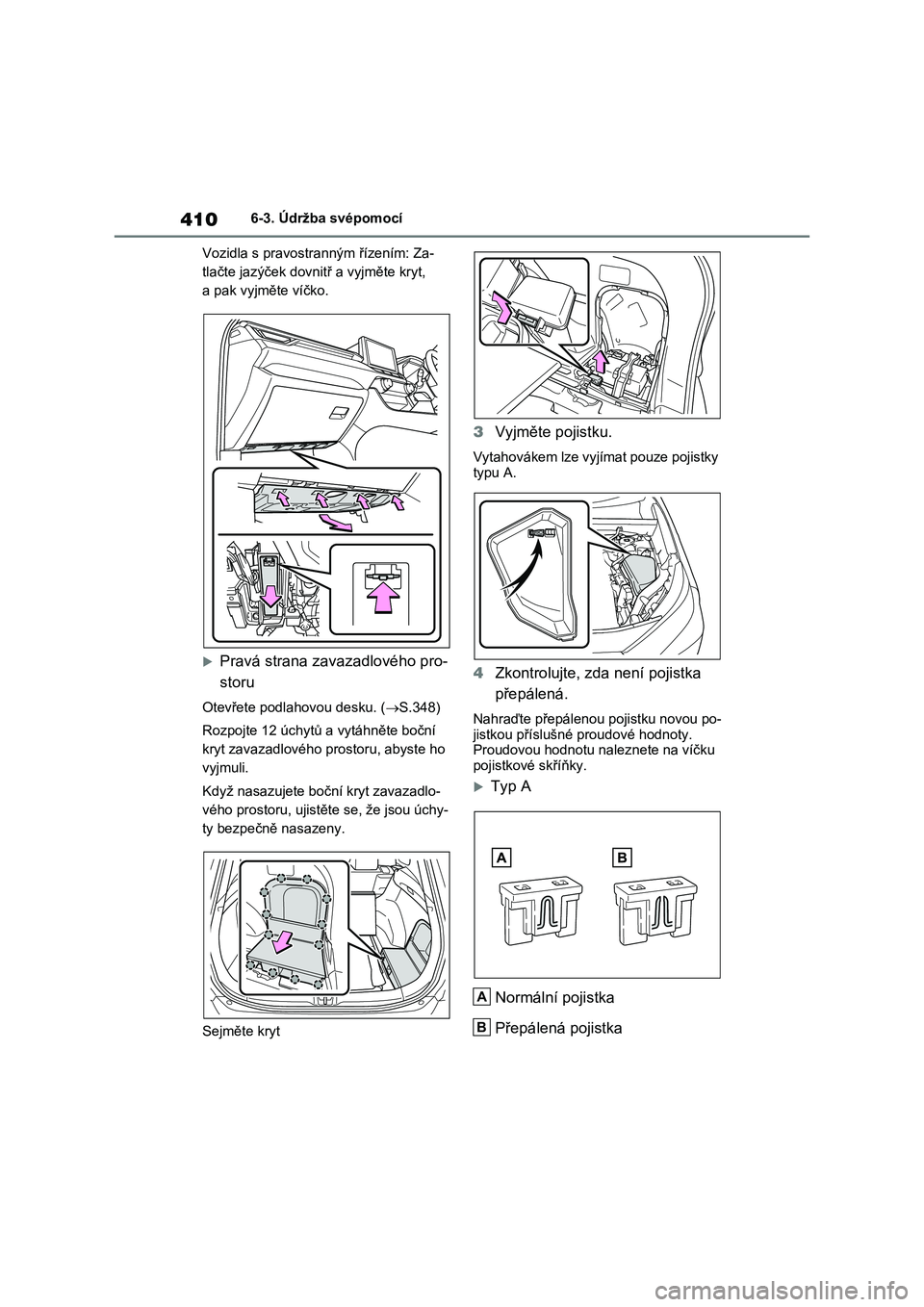

Vozidla s pravostr anným řízením: Za-
tlačte jazýček dovnitř a vyjměte kryt,
a pak vyjměte víčko.
Pravá strana zav azadlového pro-
storu
Otevřete podlahovou desku. ( S.348)
Rozpojte 12 úchytů a vytáhněte boční
kryt zavazadlového prostoru, abyste ho
vyjmuli.
Když nasazujete boční kryt zavazadlo-
vého prostoru, ujistěte se, že jsou úchy-
ty bezpečně nasazeny.
Sejměte kryt
3 Vyjměte pojistku.
Vytahovákem lze vyjímat pouze pojistky
typu A.
4 Zkontrolujte, zda není pojistka
přepálená.
Nahraďte přepálenou pojistku novou po-
jistkou příslušné proudové hodnoty. Proudovou hodnotu naleznete na víčku
pojistkové skříňky.
Typ A
Normální pojistka
Přepálená pojistka
A
B

411
6
6-3. Údržba svépomocí
Údržba a péče
Typ B
Normální pojistka
Přepálená pojistka
Typ C
Normální pojistka
Přepálená pojistka

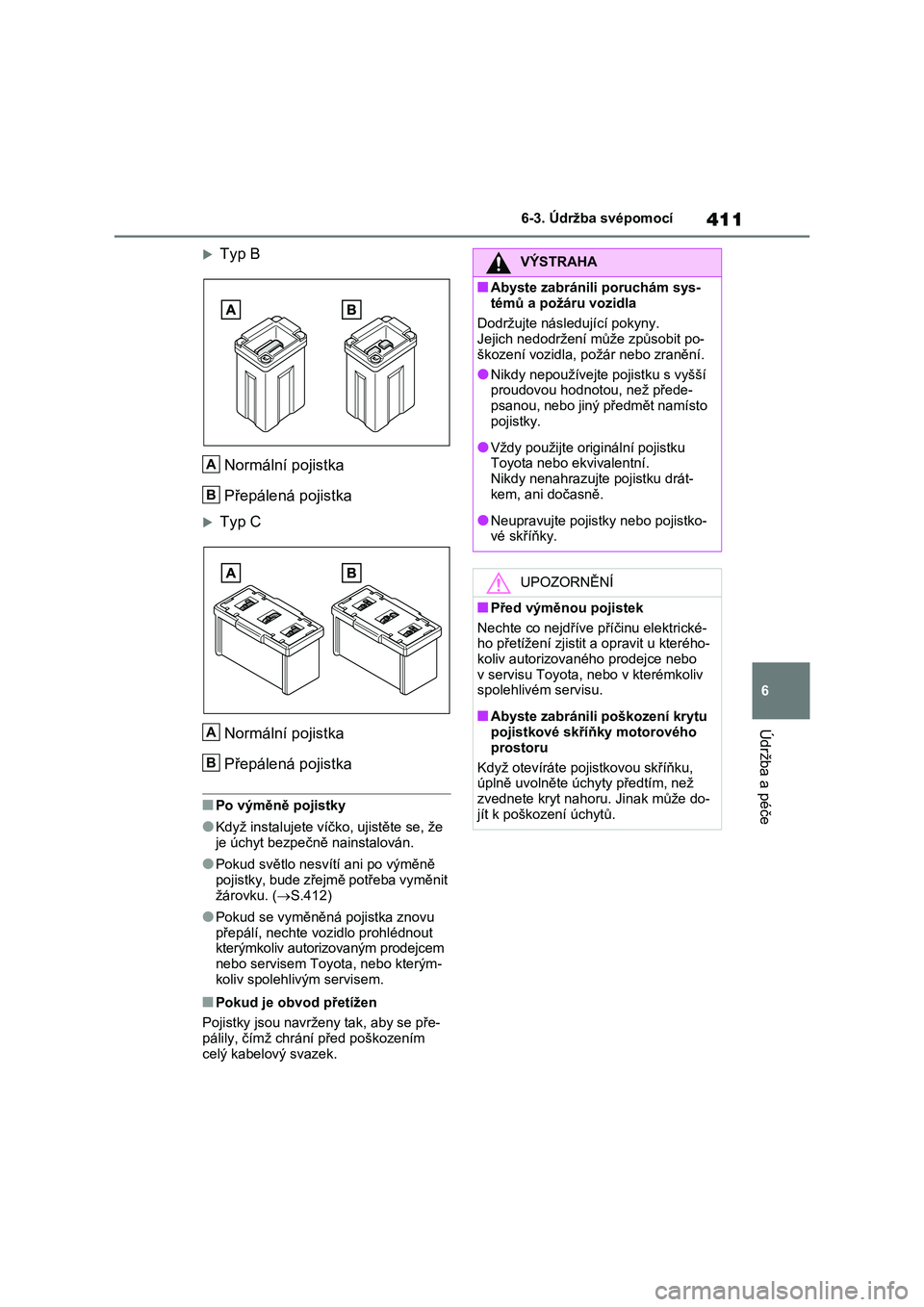

■Po výměně pojistky
●Když instalujete víčko , ujistěte se, že je úchyt bezpečn ě nainstalován.
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S.412)
●Pokud se vyměněná pojistka znovu
přepálí, nechte vozidlo prohlédnout
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterým-
koliv spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se pře- pálily, čímž chrání před poškozením
celý kabelový svazek.
A
B
A
B
VÝSTRAHA
■Abyste zabránili poruchám sys-
témů a požáru vozidla
Dodržujte následující pokyny. Jejich nedodržení může způsobit po-
škození vozidla, pož ár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než přede-
psanou, nebo jiný předmět namísto
pojistky.
●Vždy použijte orig inální pojistku
Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drát- kem, ani dočasně.
●Neupravujte pojistky nebo pojistko-vé skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve p říčinu elektrické-
ho přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.
■Abyste zabránili poškození krytu pojistkové skříňky motorového
prostoru
Když otevíráte poj istkovou skříňku, úplně uvolněte úchyty předtím, než
zvednete kryt nahor u. Jinak může do-
jít k poškození úchytů.

4126-3. Údržba svépomocí

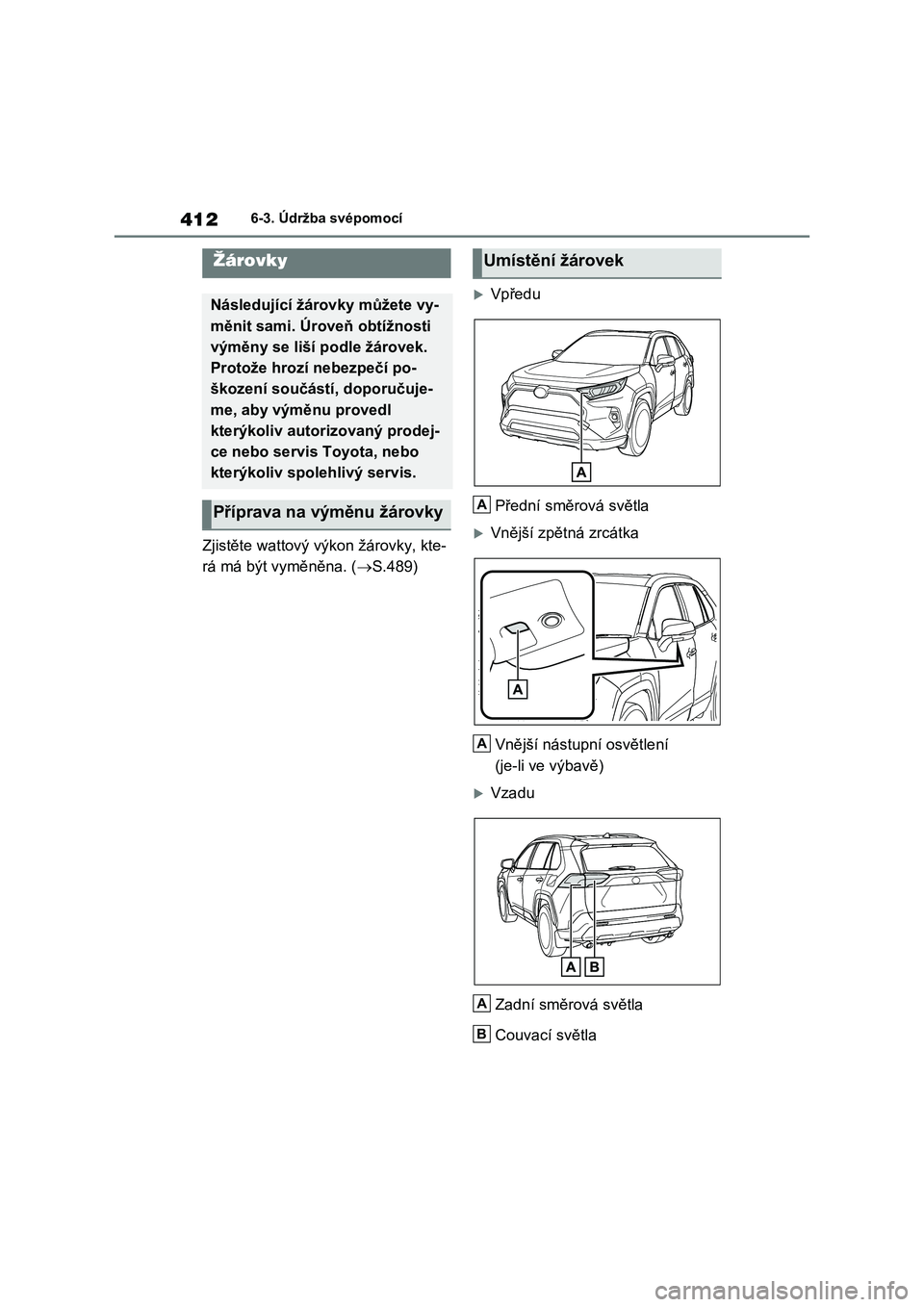

Zjistěte wattový výkon žárovky, kte-
rá má být vyměněna. ( S.489)
Vpředu
Přední směrová světla
Vnější zpětná zrcátka
Vnější nástupní osvětlení
(je-li ve výbavě)
Vzadu
Zadní směrová světla
Couvací světla
Žárovky
Následující žárovky můžete vy-
měnit sami. Úroveň obtížnosti
výměny se liší podle žárovek.
Protože hrozí nebezpečí po-
škození součástí, doporučuje-
me, aby výměnu provedl
kterýkoliv autorizovaný prodej-
ce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek
A
A
A
B

413
6
6-3. Údržba svépomocí
Údržba a péče
■Světla, která je nutné vyměnit
u kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo v kterémko liv spolehlivém
servisu
 Světlomety
 Přední směrová světla (vozidla
s projektorovými světlomety)
 Světla pro denní svícení
 Přední obrysová světla
 Přední mlhová světla (jsou-li ve
výbavě)
 Boční směrová světla
 Koncová světla
 Brzdová světla
 Zadní mlhové světlo (je-li ve vý-
bavě)
 Třetí brzdové světlo
 Osvětlení registrační značky
■LED světla
Světla, jiná než nás ledující světla, se
skládají z mno žství LED diod. Pokud je
některé z LED světel vadné, zavezte vo- zidlo ke kterémukoli v autorizovanému
prodejci nebo do servisu Toyota, nebo
do kteréhokoliv spolehlivého servisu,
abyste nechali světlo vyměnit.
●Přední směrová světla (vozidla bez projektorových světlometů)
●Zadní směrová světla
●Couvací světla
●Vnější nástupní osvět lení (je-li ve vý-
bavě)
■Zamlžení uvnitř světel
Dočasné zamlžení (or osení) uvnitř svě-
tel neznamená poruchu. V následujících situacích kontaktujte pro více informací
kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spo- lehlivý servis:
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světel se hromadí voda.

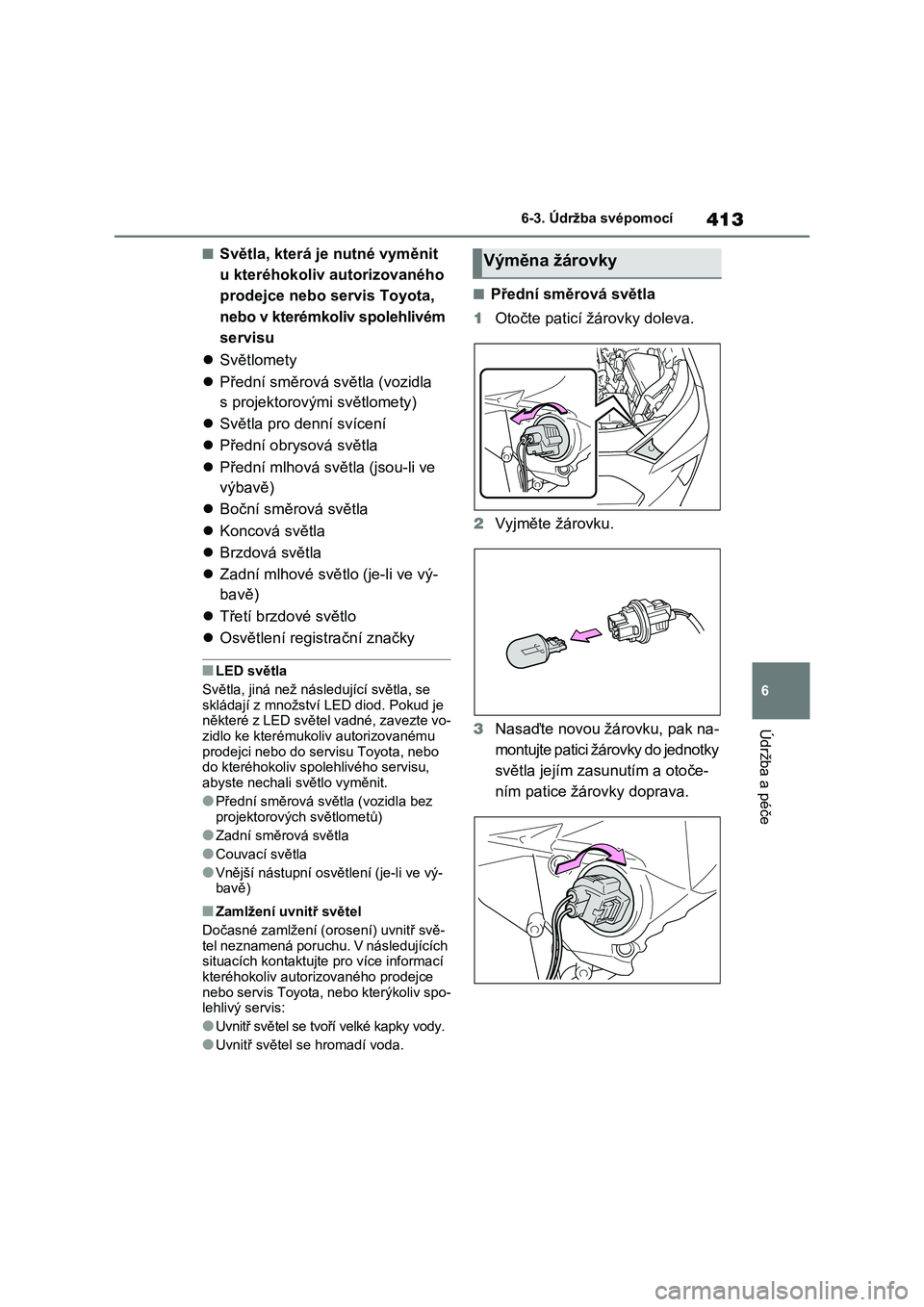

■Přední směrová světla
1 Otočte paticí žárovky doleva.
2 Vyjměte žárovku.
3 Nasaďte novou žárovku, pak na-
montujte patici žárovky do jednotky
světla jejím zasunutím a otoče-
ním patice žárovky doprava.
Výměna žárovky

4146-3. Údržba svépomocí

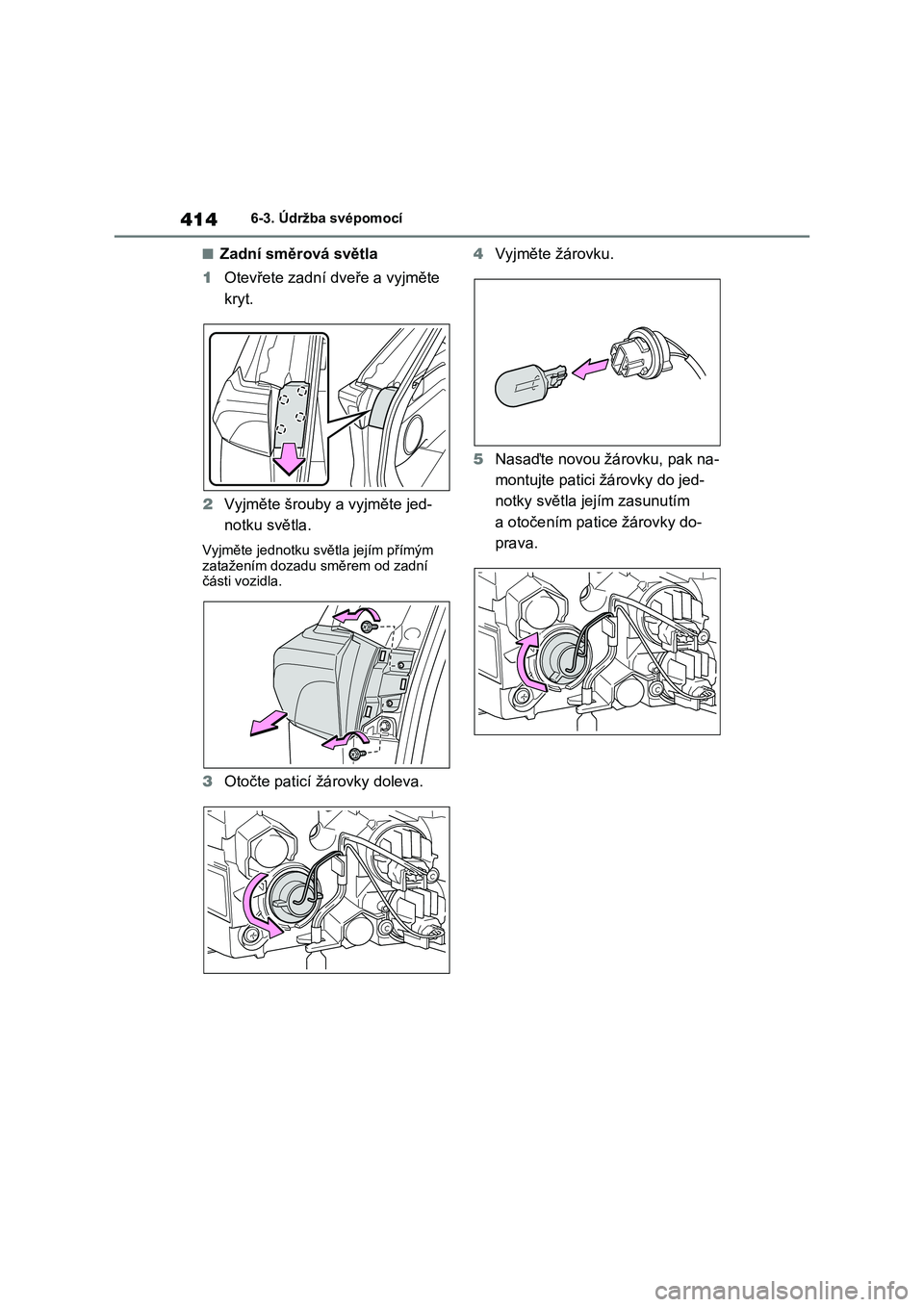

■Zadní směrová světla
1 Otevřete zadní dveře a vyjměte
kryt.
2 Vyjměte šrouby a vyjměte jed-
notku světla.
Vyjměte jednotku světla jejím přímým
zatažením dozadu směrem od zadní části vozidla.
3 Otočte paticí žárovky doleva.
4 Vyjměte žárovku.
5 Nasaďte novou žárovku, pak na-
montujte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.

415
6
6-3. Údržba svépomocí
Údržba a péče

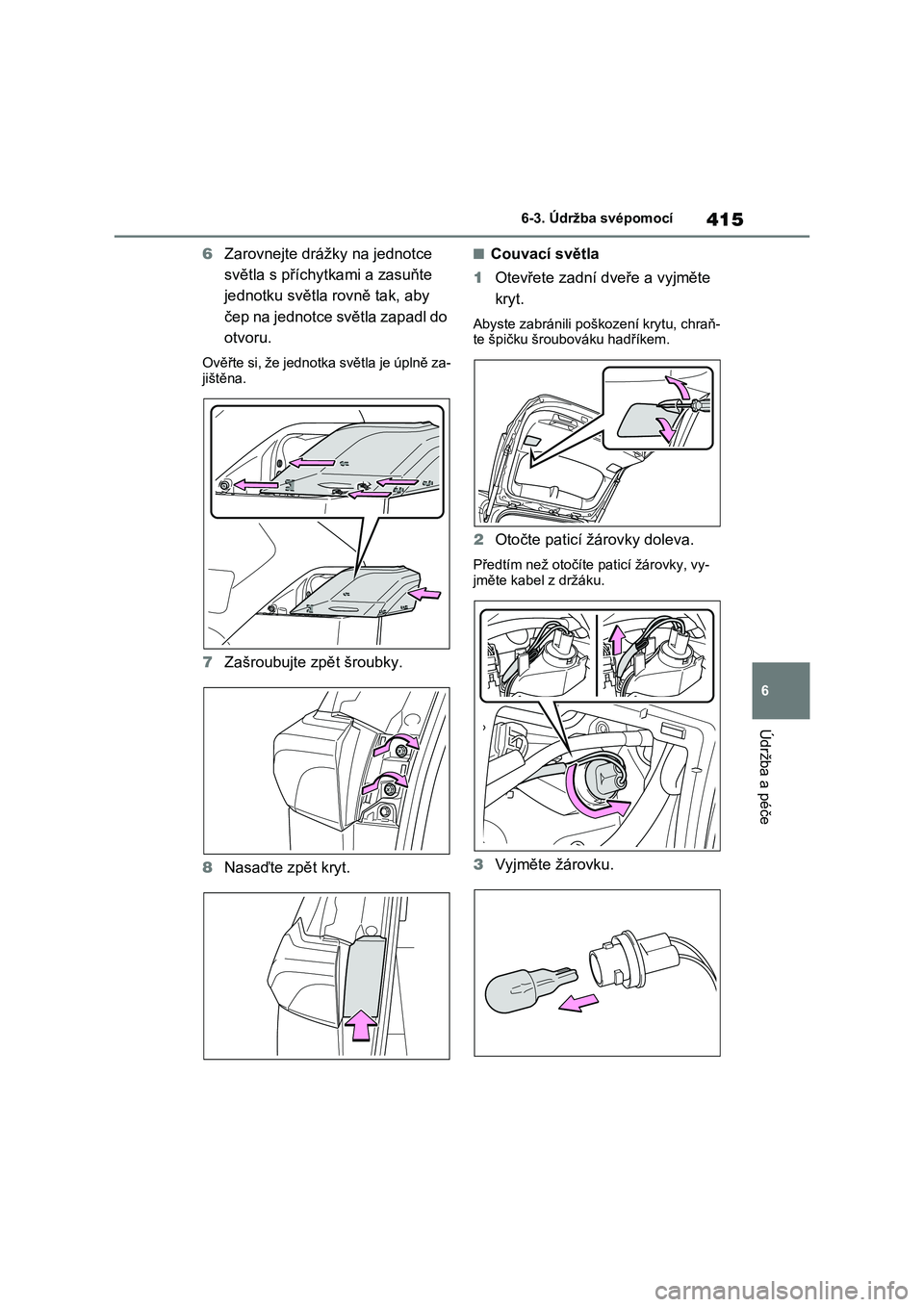

6 Zarovnejte drážky na jednotce
světla s příchytkami a zasuňte
jednotku světla rovně tak, aby
čep na jednotce světla zapadl do
otvoru.
Ověřte si, že jednotka světla je úplně za-
jištěna.
7 Zašroubujte zpět šroubky.
8 Nasaďte zpět kryt.
■Couvací světla
1 Otevřete zadní dveře a vyjměte
kryt.
Abyste zabránili poškození krytu, chraň-
te špičku šroubováku hadříkem.
2 Otočte paticí žárovky doleva.
Předtím než otočíte paticí žárovky, vy-
jměte kabel z držáku.
3 Vyjměte žárovku.

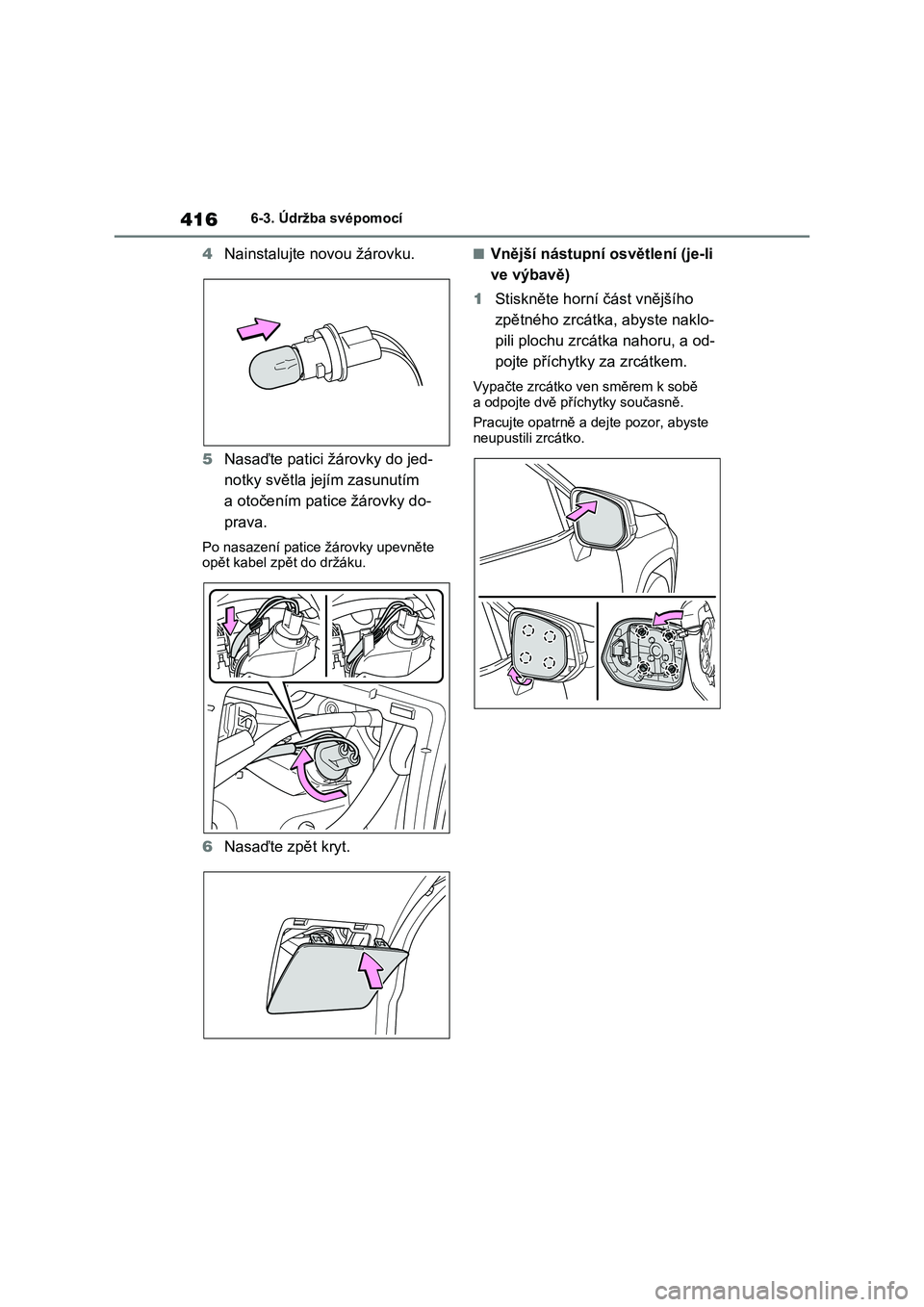

4166-3. Údržba svépomocí
4Nainstalujte novou žárovku.
5 Nasaďte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.
Po nasazení patice žárovky upevněte opět kabel zpět do držáku.
6 Nasaďte zpět kryt.
■Vnější nástupní osvětlení (je-li
ve výbavě)

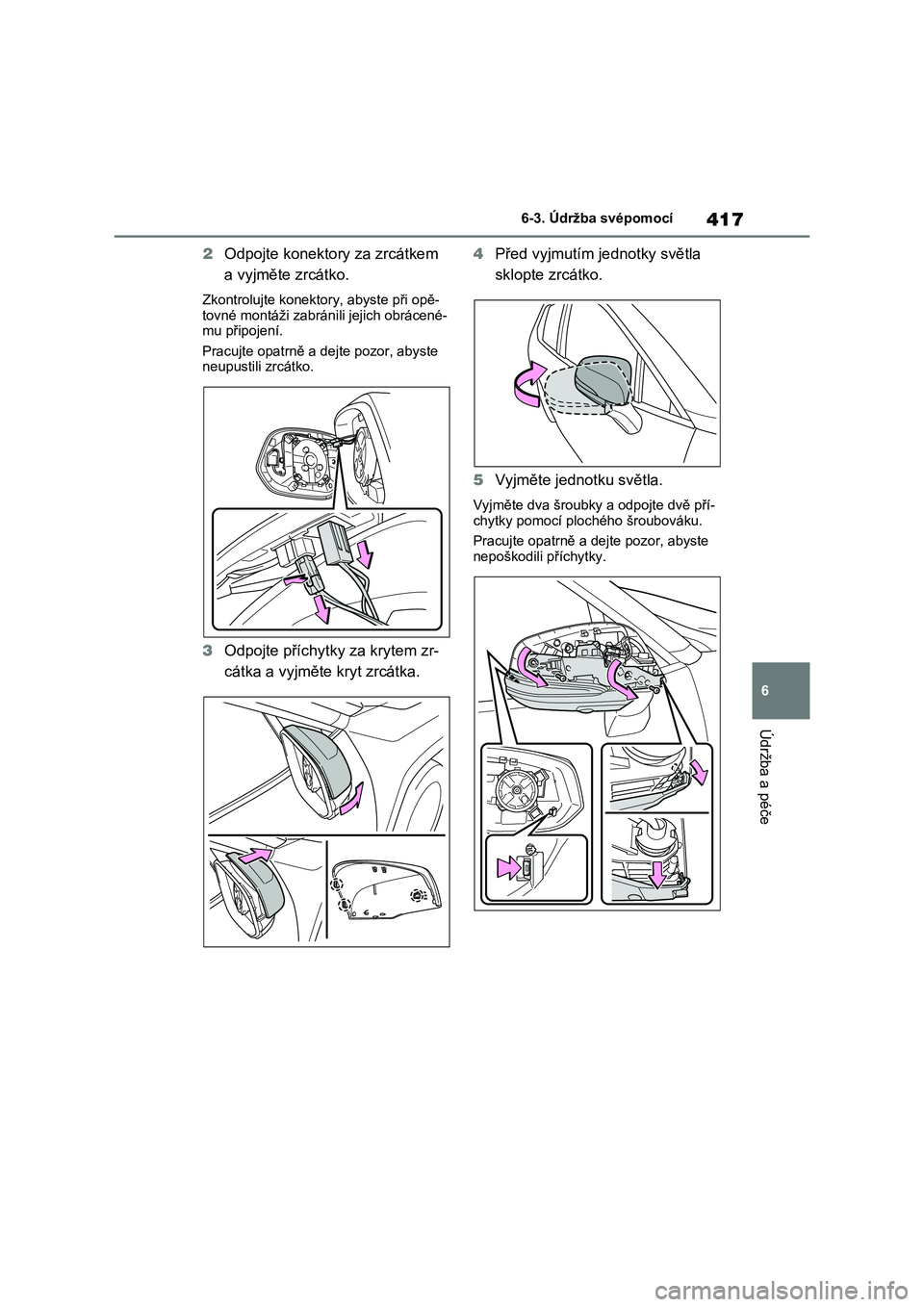

1 Stiskněte horní část vnějšího
zpětného zrcátka, abyste naklo-
pili plochu zrcát ka nahoru, a od-
pojte příchytky za zrcátkem.
Vypačte zrcátko v en směrem k sobě
a odpojte dvě příchytky současně.
Pracujte opatrně a dej te pozor, abyste neupustili zrcátko.

417
6
6-3. Údržba svépomocí
Údržba a péče
2 Odpojte konektory za zrcátkem
a vyjměte zrcátko.
Zkontrolujte konektory, abyste při opě-
tovné montáži zabránili jejich obrácené- mu připojení.
Pracujte opatrně a de jte pozor, abyste
neupustili zrcátko.
3 Odpojte příchytky za krytem zr-
cátka a vyjměte kryt zrcátka.
4 Před vyjmutím jednotky světla
sklopte zrcátko.
5 Vyjměte jednotku světla.
Vyjměte dva šroubky a odpojte dvě pří- chytky pomocí ploc hého šroubováku.
Pracujte opatrně a dej te pozor, abyste
nepoškodili příchytky.

4186-3. Údržba svépomocí
6Otočte paticí žárovky doleva.
Předtím než otočíte paticí žárovky, vy-
jměte kabel z držáku.
7 Vyjměte žárovku.
8 Nasaďte novou žárovku, pak na-
montujte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.
Po nasazení patice žárovky upevněte
opět kabel zpět do držáku.
9 Nainstalujte jednotku světla.
Ujistěte se, že dvě příchytky jednotky světla jsou bezpečně uchyceny a za-
šroubujte dva šroubky.
