TOYOTA RAV4 2022 Návod na použití (in Czech)

449
7
7-2. Postupy v případě nouze
Když nastanou potíže

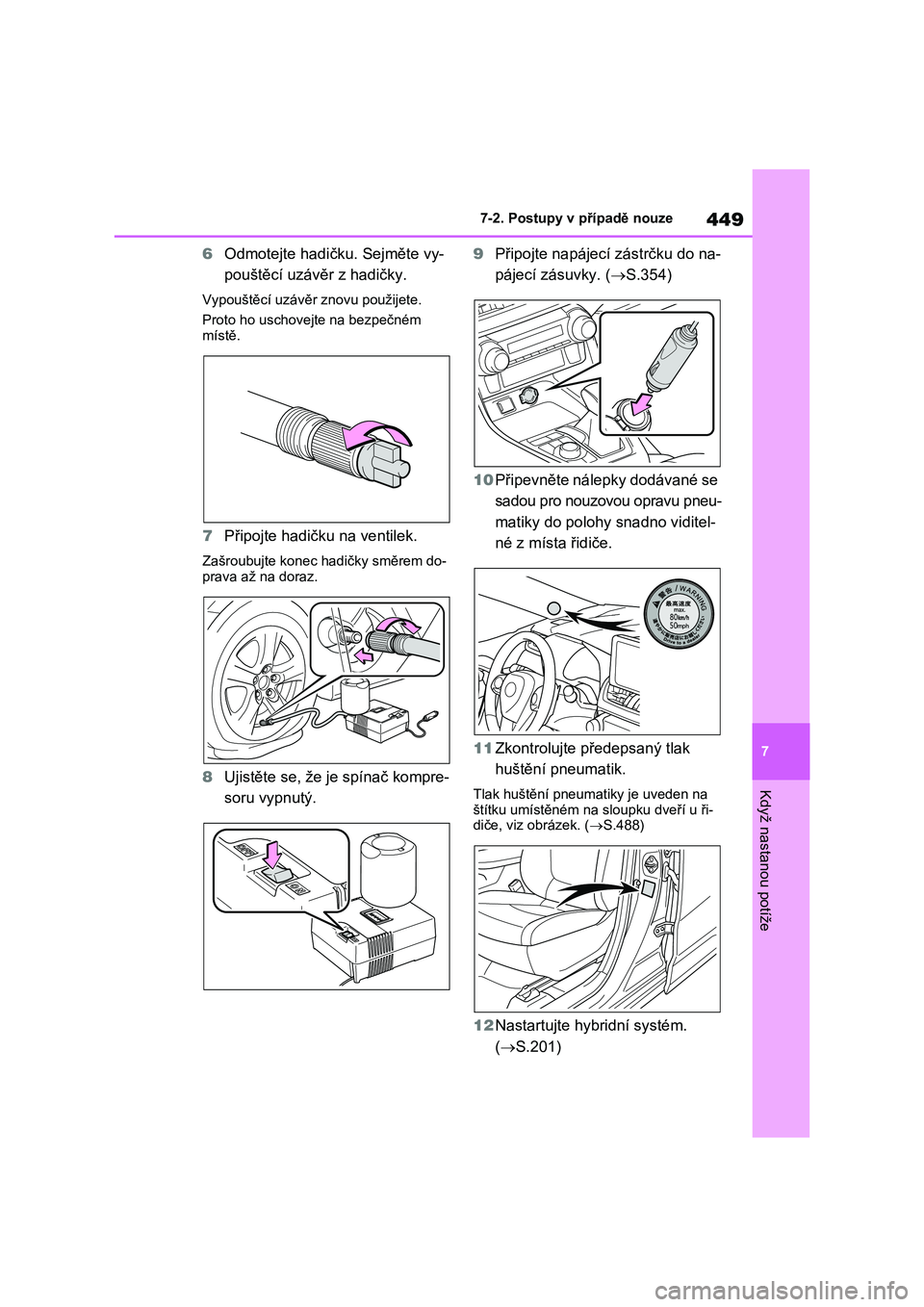

6 Odmotejte hadičku. Sejměte vy-
pouštěcí uzávěr z hadičky.
Vypouštěcí uzávěr znovu použijete.
Proto ho uschove jte na bezpečném místě.
7 Připojte hadičku na ventilek.
Zašroubujte konec hadičky směrem do- prava až na doraz.
8 Ujistěte se, že je spínač kompre-
soru vypnutý.
9 Připojte napájecí zástrčku do na-
pájecí zásuvky. ( S.354)
10 Připevněte nálepky dodávané se
sadou pro nouzovou opravu pneu-
matiky do polohy snadno viditel-
né z místa řidiče.
11 Zkontrolujte předepsaný tlak
huštění pneumatik.
Tlak huštění pneum atiky je uveden na
štítku umístěném na sloupku dveří u ři-
diče, viz obrázek. ( S.488)
12Nastartujte hybridní systém.
( S.201)

4507-2. Postupy v případě nouze

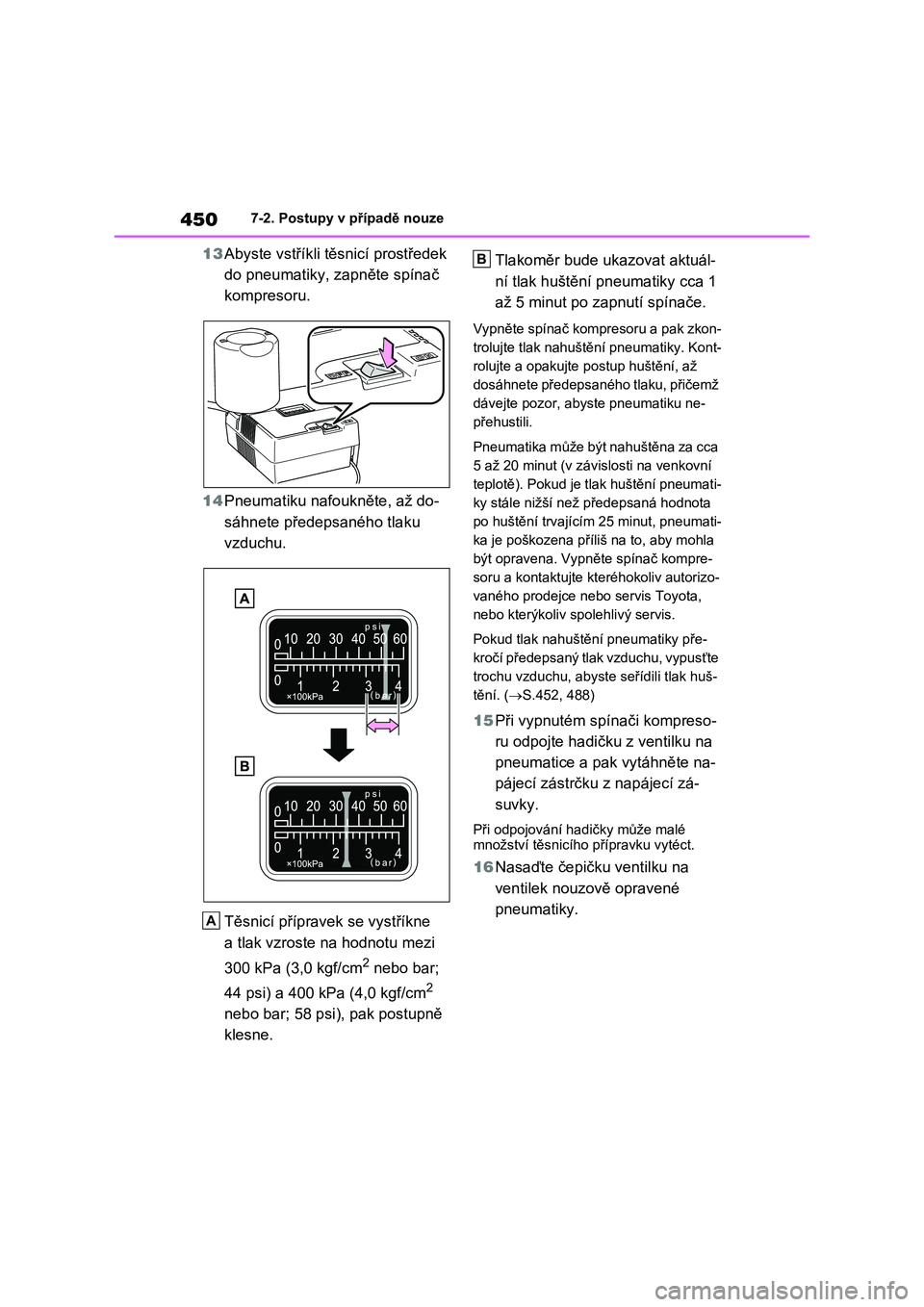

13Abyste vstříkli těsnicí prostředek
do pneumatiky, zapněte spínač
kompresoru.
14 Pneumatiku nafoukněte, až do-
sáhnete předepsaného tlaku
vzduchu.
Těsnicí přípravek se vystříkne
a tlak vzroste na hodnotu mezi
300 kPa (3,0 kgf/cm2 nebo bar;
44 psi) a 400 kPa (4,0 kgf/cm2
nebo bar; 58 psi), pak postupně
klesne.
Tlakoměr bude ukazovat aktuál-
ní tlak huštění pneumatiky cca 1
až 5 minut po zapnutí spínače.
Vypněte spínač kompresoru a pak zkon-
trolujte tlak nahuštění pneumatiky. Kont-
rolujte a opakujte p ostup huštění, až
dosáhnete předepsaného tlaku, přičemž
dávejte pozor, ab yste pneumatiku ne-
přehustili.
Pneumatika může být nahuštěna za cca
5 až 20 minut (v záv islosti na venkovní
teplotě). Pokud je tlak huštění pneumati-
ky stále nižší než předepsaná hodnota
po huštění trvajícím 25 minut, pneumati-
ka je poškozena příliš na to, aby mohla
být opravena. Vypněte spínač kompre-
soru a kontaktujte kt eréhokoliv autorizo-
vaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Pokud tlak nahuštění pneumatiky pře-
kročí předepsaný tlak vzduchu, vypusťte
trochu vzduchu, abyste seřídili tlak huš-
tění. ( S.452, 488)
15Při vypnutém spínači kompreso-
ru odpojte hadičku z ventilku na
pneumatice a pak vytáhněte na-
pájecí zástrčku z napájecí zá-
suvky.
Při odpojování hadičky může malé
množství těsnicího přípravku vytéct.
16Nasaďte čepičku ventilku na
ventilek nouzově opravené
pneumatiky.A
B

451
7
7-2. Postupy v případě nouze
Když nastanou potíže

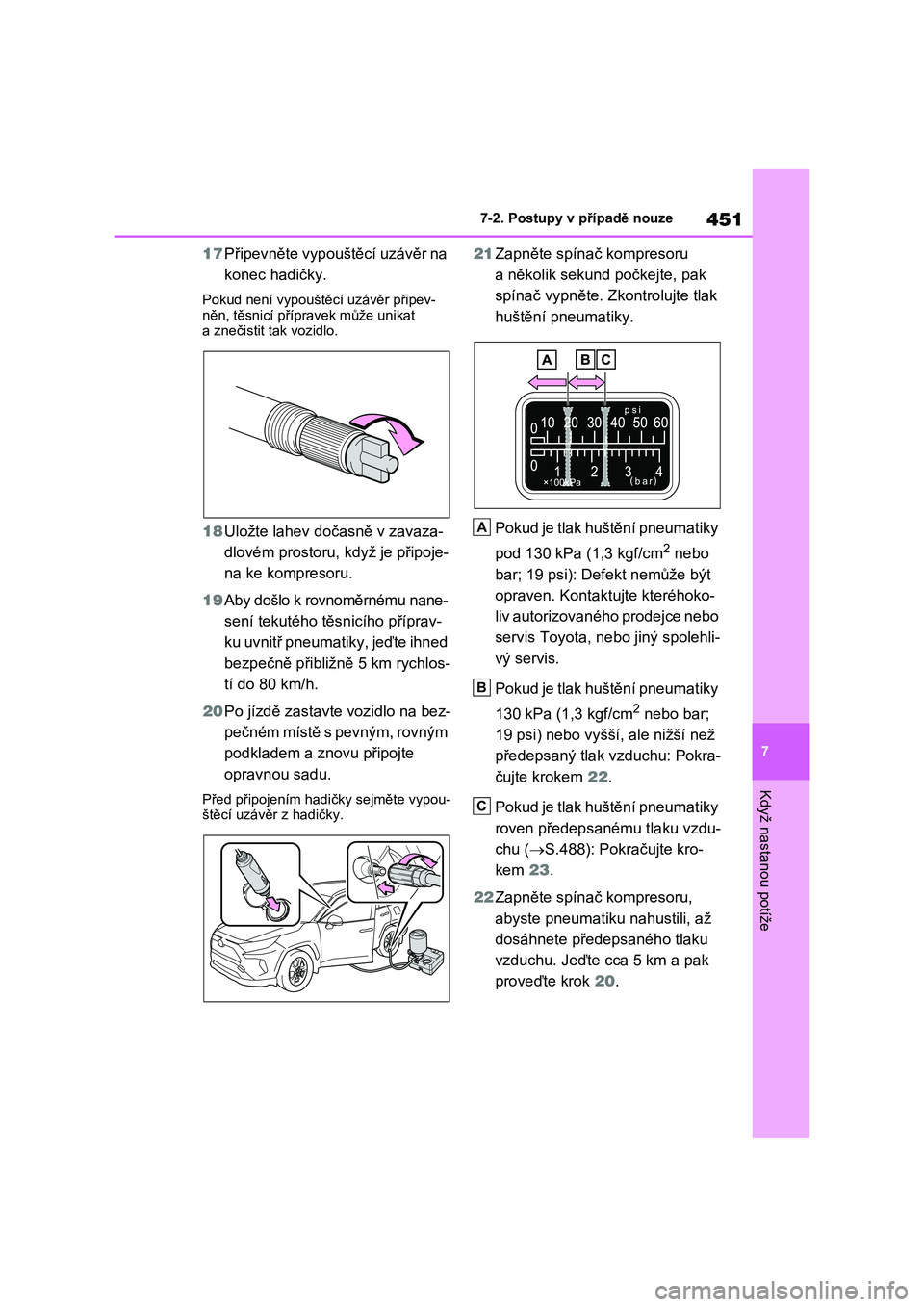

17 Připevněte vypouštěcí uzávěr na
konec hadičky.
Pokud není vypouštěcí uzávěr připev-
něn, těsnicí přípravek může unikat a znečistit tak vozidlo.
18 Uložte lahev dočasně v zavaza-
dlovém prostoru, když je připoje-
na ke kompresoru.
19 Aby došlo k rovnoměrnému nane-
sení tekutého těsn icího příprav-
ku uvnitř pneumatiky, jeďte ihned
bezpečně přibližně 5 km rychlos-
tí do 80 km/h.
20 Po jízdě zastavte vozidlo na bez-
pečném místě s pevným, rovným
podkladem a znovu připojte
opravnou sadu.
Před připojením hadi čky sejměte vypou-
štěcí uzávěr z hadičky.
21 Zapněte spínač kompresoru
a několik sekund počkejte, pak
spínač vypněte. Zk ontrolujte tlak
huštění pneumatiky.
Pokud je tlak huštění pneumatiky
pod 130 kPa (1,3 kgf/cm2 nebo
bar; 19 psi): Defekt nemůže být
opraven. Kontaktujte kteréhoko-
liv autorizovaného prodejce nebo
servis Toyota, nebo jiný spolehli-
vý servis.
Pokud je tlak huštění pneumatiky
130 kPa (1,3 kgf/cm2 nebo bar;
19 psi) nebo vyšší, ale nižší než
předepsaný tlak vzduchu: Pokra-
čujte krokem 22.
Pokud je tlak huštění pneumatiky
roven předepsanému tlaku vzdu-
chu ( S.488): Pokračujte kro-
kem 23.
22 Zapněte spínač kompresoru,
abyste pneumatiku nahustili, až
dosáhnete předepsaného tlaku
vzduchu. Jeďte cca 5 km a pak
proveďte krok 20.
A
B
C

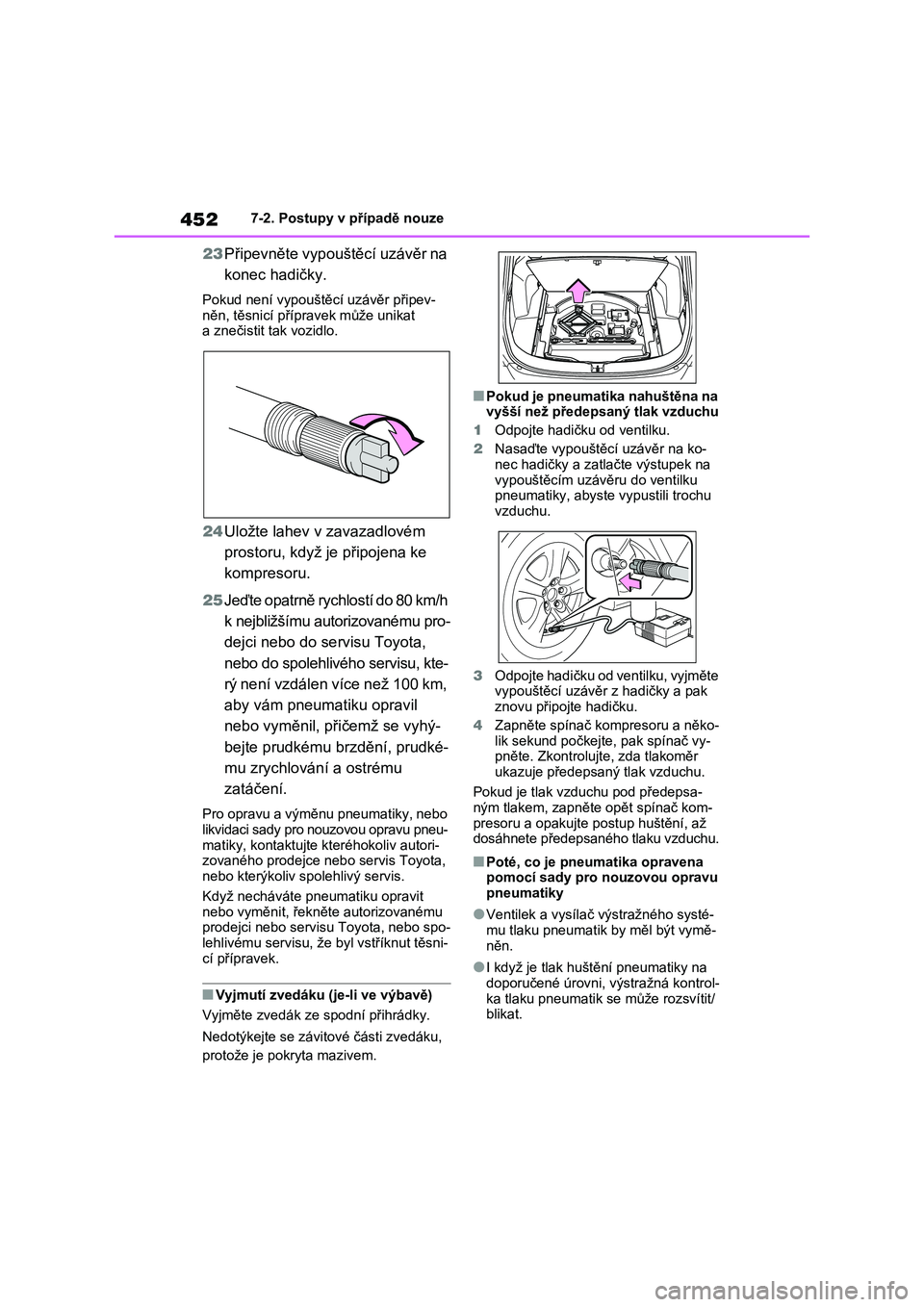

4527-2. Postupy v případě nouze
23Připevněte vypouštěcí uzávěr na
konec hadičky.
Pokud není vypouštěcí uzávěr připev-
něn, těsnicí přípravek může unikat a znečistit tak vozidlo.
24 Uložte lahev v zavazadlovém
prostoru, když je připojena ke
kompresoru.
25 Jeďte opatrně rychlostí do 80 km/h
k nejbližšímu autorizovanému pro-
dejci nebo do ser visu Toyota,
nebo do spolehlivého servisu, kte-
rý není vzdálen více než 100 km,
aby vám pneumatiku opravil
nebo vyměnil, přičemž se vyhý-
bejte prudkému brzdění, prudké-
mu zrychlování a ostrému
zatáčení.
Pro opravu a výměnu pneumatiky, nebo
likvidaci sady pro nouzovou opravu pneu-
matiky, kontaktujte kteréhokoliv autori- zovaného prodejce neb o servis Toyota,
nebo kterýkoliv sp olehlivý servis.
Když necháváte pneumatiku opravit nebo vyměnit, řekněte autorizovanému
prodejci nebo servisu Toyota, nebo spo-
lehlivému servisu, že byl vstříknut těsni- cí přípravek.
■Vyjmutí zvedáku (je-li ve výbavě)
Vyjměte zvedák ze s podní přihrádky.
Nedotýkejte se závitov é části zvedáku,
protože je pokryta mazivem.
■Pokud je pneumatika nahuštěna na
vyšší než předeps aný tlak vzduchu
1 Odpojte hadičku od ventilku.
2 Nasaďte vypouštěcí uzávěr na ko- nec hadičky a zatl ačte výstupek na
vypouštěcím uzávěru do ventilku
pneumatiky, abyste vypustili trochu vzduchu.
3 Odpojte hadičku od ventilku, vyjměte vypouštěcí uzávěr z hadičky a pak
znovu připojte hadičku.
4 Zapněte spínač kompresoru a něko-
lik sekund počkejte , pak spínač vy- pněte. Zkontrolujt e, zda tlakoměr
ukazuje předepsaný tlak vzduchu.
Pokud je tlak vzduchu pod předepsa- ným tlakem, zapnět e opět spínač kom-
presoru a opakujte p ostup huštění, až
dosáhnete předepsaného tlaku vzduchu.
■Poté, co je pneumatika opravena pomocí sady pro nouzovou opravu
pneumatiky
●Ventilek a vysílač výstražného systé-
mu tlaku pneumatik by měl být vymě-
něn.
●I když je tlak huštění pneumatiky na
doporučené úrovni, výstražná kontrol-
ka tlaku pneumatik se může rozsvítit/ blikat.

453
7
7-2. Postupy v případě nouze
Když nastanou potíže

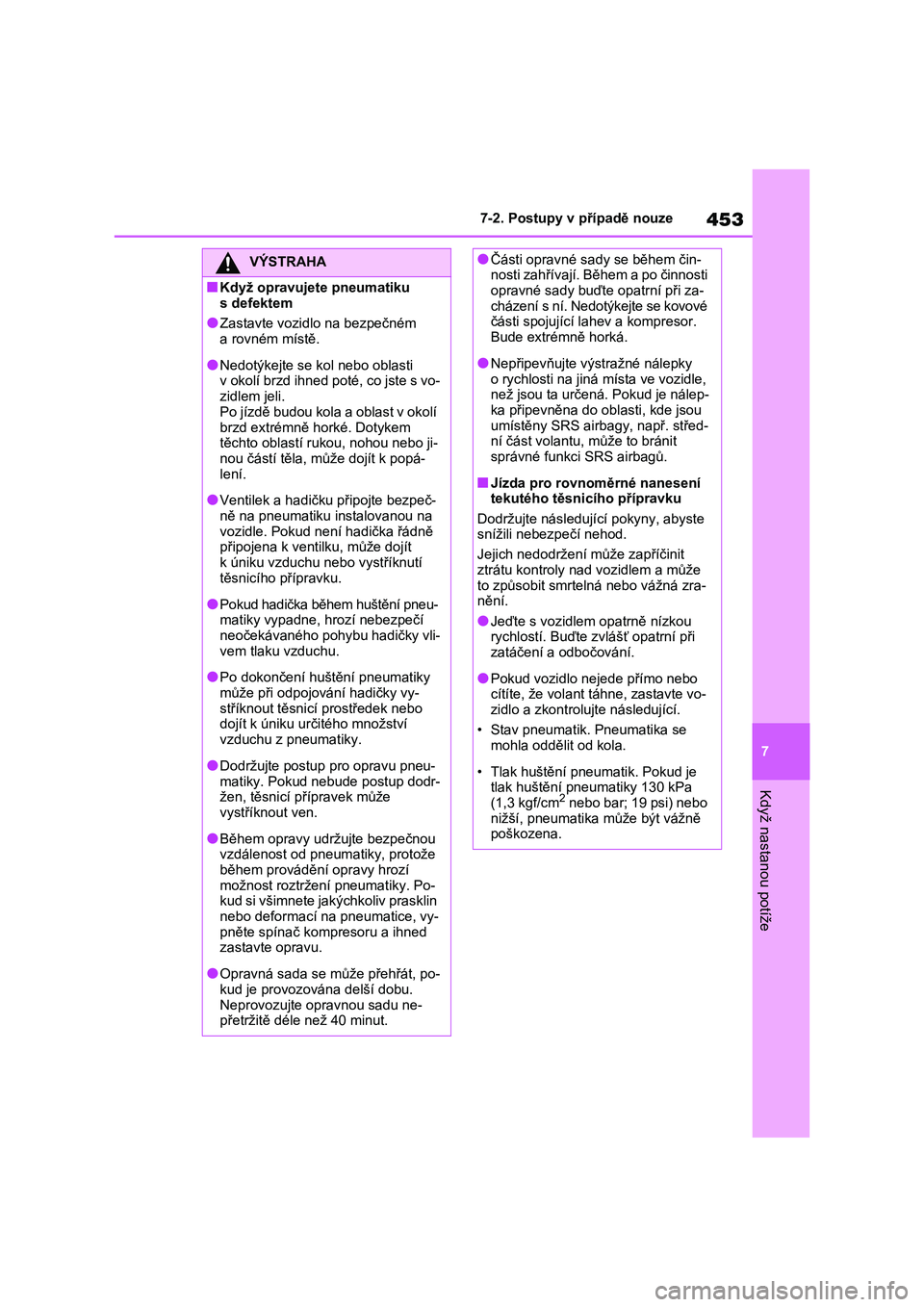

VÝSTRAHA
■Když opravujete pneumatiku
s defektem
●Zastavte vozidlo na bezpečném a rovném místě.
●Nedotýkejte se kol nebo oblasti v okolí brzd ihned poté, co jste s vo-
zidlem jeli.
Po jízdě budou kola a oblast v okolí
brzd extrémně horké. Dotykem těchto oblastí rukou, nohou nebo ji-
nou částí těla, může dojít k popá-
lení.
●Ventilek a hadičku připojte bezpeč-
ně na pneumatiku instalovanou na vozidle. Pokud není hadička řádně
připojena k ventilku, může dojít
k úniku vzduchu nebo vystříknutí těsnicího přípravku.
●Pokud hadička během huštění pneu-matiky vypadne, hrozí nebezpečí
neočekávaného pohybu hadičky vli-
vem tlaku vzduchu.
●Po dokončení huštění pneumatiky
může při odpojo vání hadičky vy- stříknout těsnicí p rostředek nebo
dojít k úniku určitého množství
vzduchu z pneumatiky.
●Dodržujte postup pro opravu pneu-
matiky. Pokud nebude postup dodr- žen, těsnicí přípravek může
vystříknout ven.
●Během opravy udržujte bezpečnou
vzdálenost od pneumatiky, protože
během provádění opravy hrozí možnost roztržení pneumatiky. Po-
kud si všimnete ja kýchkoliv prasklin
nebo deformací na pneumatice, vy- pněte spínač kompresoru a ihned
zastavte opravu.
●Opravná sada se může přehřát, po-
kud je provozována delší dobu.
Neprovozujte opravnou sadu ne- přetržitě déle než 40 minut.
●Části opravné s ady se během čin- nosti zahřívají. Během a po činnosti
opravné sady buďte opatrní při za-
cházení s ní. Nedotýkejte se kovové části spojující lahev a kompresor.
Bude extrémně horká.
●Nepřipevňujte výstražné nálepky
o rychlosti na jiná místa ve vozidle,
než jsou ta určená. Pokud je nálep- ka připevněna do obl asti, kde jsou
umístěny SRS airbagy, např. střed-
ní část volantu, může to bránit správné funkci SRS airbagů.
■Jízda pro rovnoměrné nanesení tekutého těsnicího přípravku
Dodržujte následující pokyny, abyste
snížili nebezpečí nehod.
Jejich nedodržení může zapříčinit
ztrátu kontroly nad vozidlem a může
to způsobit smrtelná nebo vážná zra- nění.
●Jeďte s vozidlem opatrně nízkou
rychlostí. Buďte zvlášť opatrní při zatáčení a odbočování.
●Pokud vozidlo nejede přímo nebo cítíte, že volant t áhne, zastavte vo-
zidlo a zkontrolujte následující.
• Stav pneumatik. Pneumatika se mohla oddělit od kola.
• Tlak huštění pneumatik. Pokud je tlak huštění pne umatiky 130 kPa
(1,3 kgf/cm2 nebo bar; 19 psi) nebo
nižší, pneumatika může být vážně poškozena.

4547-2. Postupy v případě nouze

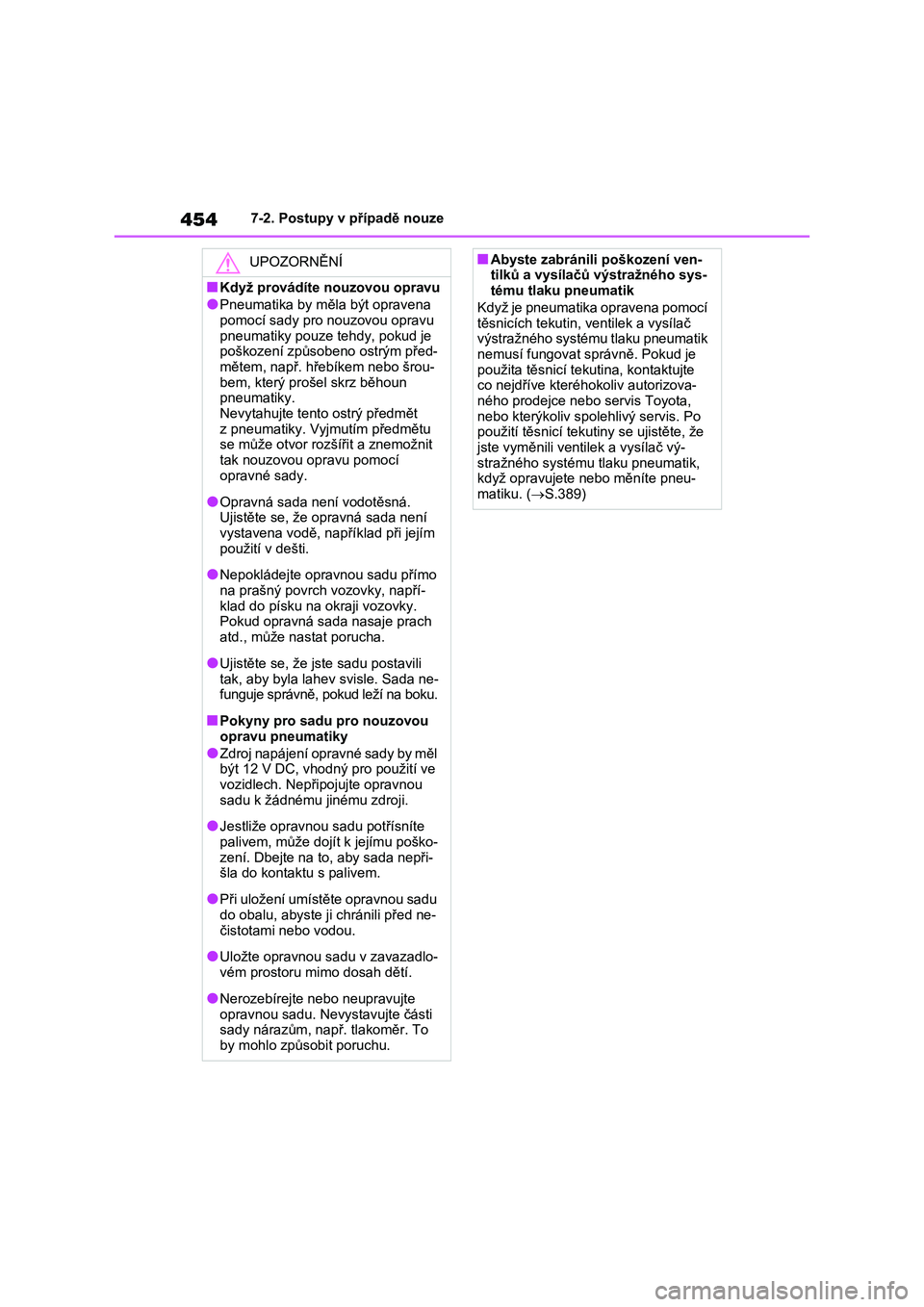

UPOZORNĚNÍ
■Když provádíte nouzovou opravu
●Pneumatika by měla být opravena pomocí sady pro nouzovou opravu
pneumatiky pouze tehdy, pokud je
poškození způsobeno ostrým před- mětem, např. hřebíkem nebo šrou-
bem, který prošel skrz běhoun
pneumatiky.
Nevytahujte tento ostrý předmět z pneumatiky. Vyjmutím předmětu
se může otvor rozší řit a znemožnit
tak nouzovou opravu pomocí opravné sady.
●Opravná sada není vodotěsná. Ujistěte se, že opravná sada není
vystavena vodě, například při jejím
použití v dešti.
●Nepokládejte opravnou sadu přímo
na prašný povrch vozovky, napří- klad do písku na okraji vozovky.
Pokud opravná sada nasaje prach
atd., může nastat porucha.
●Ujistěte se, že jste sadu postavili
tak, aby byla lahev svisle. Sada ne- funguje správně, pokud leží na boku.
■Pokyny pro sadu pro nouzovou opravu pneumatiky
●Zdroj napájení opravné sady by měl být 12 V DC, vhodný pro použití ve
vozidlech. Nepřipojujte opravnou
sadu k žádnému jinému zdroji.
●Jestliže opravnou sadu potřísníte
palivem, může dojít k jejímu poško- zení. Dbejte na to, aby sada nepři-
šla do kontaktu s palivem.
●Při uložení umístěte opravnou sadu
do obalu, abyste ji chránili před ne-
čistotami nebo vodou.
●Uložte opravnou sadu v zavazadlo-
vém prostoru mimo dosah dětí.
●Nerozebírejte nebo neupravujte
opravnou sadu. Ne vystavujte části sady nárazům, např. tlakoměr. To
by mohlo způsobit poruchu.
■Abyste zabránili poškození ven- tilků a vysílačů výstražného sys-
tému tlaku pneumatik
Když je pneumatika opravena pomocí
těsnicích tekutin , ventilek a vysílač
výstražného systému tlaku pneumatik nemusí fungovat správně. Pokud je
použita těsnicí tekutina, kontaktujte
co nejdříve kteréhokoliv autorizova- ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis. Po
použití těsnicí tekutiny se ujistěte, že jste vyměnili ven tilek a vysílač vý-
stražného systému tlaku pneumatik,
když opravujete nebo měníte pneu- matiku. ( S.389)

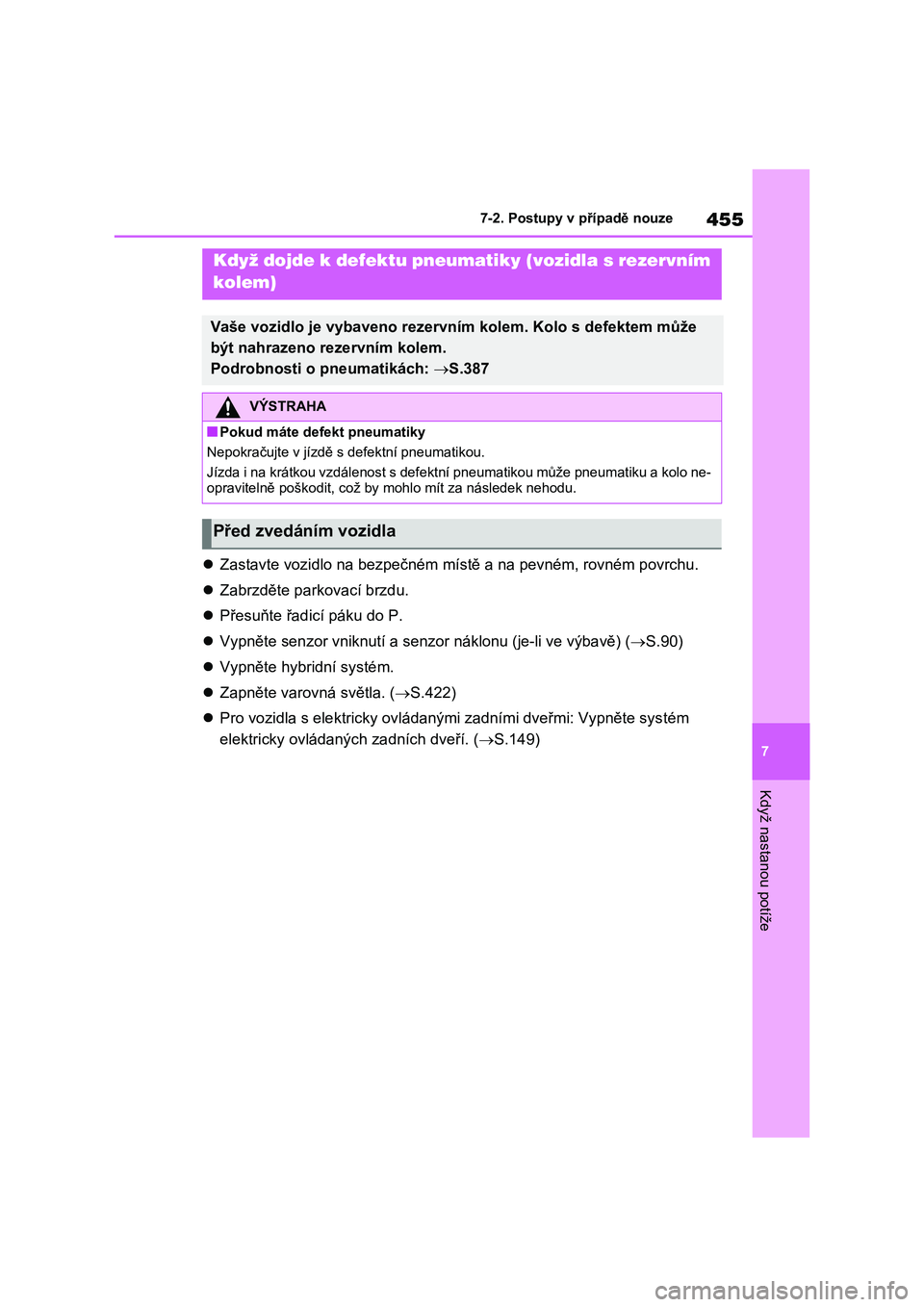

455
7
7-2. Postupy v případě nouze
Když nastanou potíže
 Zastavte vozidlo na bezpečném místě a na pevném, rovném povrchu.
 Zabrzděte parkovací brzdu.
 Přesuňte řadicí páku do P.
 Vypněte senzor vniknutí a senzor náklonu (je-li ve výbavě) (S.90)
 Vypněte hybridní systém.
 Zapněte varovná světla. (S.422)
 Pro vozidla s elektricky ovládanými zadními dveřmi: Vypněte systém
elektricky ovládaných zadních dveří. ( S.149)
Když dojde k defektu pneumatiky (vozidla s rezervním
kolem)
Vaše vozidlo je vybaven o rezervním kolem. Kolo s defektem může
být nahrazeno rezervním kolem.
Podrobnosti o pneumatikách: S.387
VÝSTRAHA
■Pokud máte defekt pneumatiky
Nepokračujte v jízdě s defektní pneumatikou.
Jízda i na krátkou vzdálenost s defektní pneumatikou může pneumatiku a kolo ne-
opravitelně poškodit, což by m ohlo mít za následek nehodu.
Před zvedáním vozidla

4567-2. Postupy v případě nouze

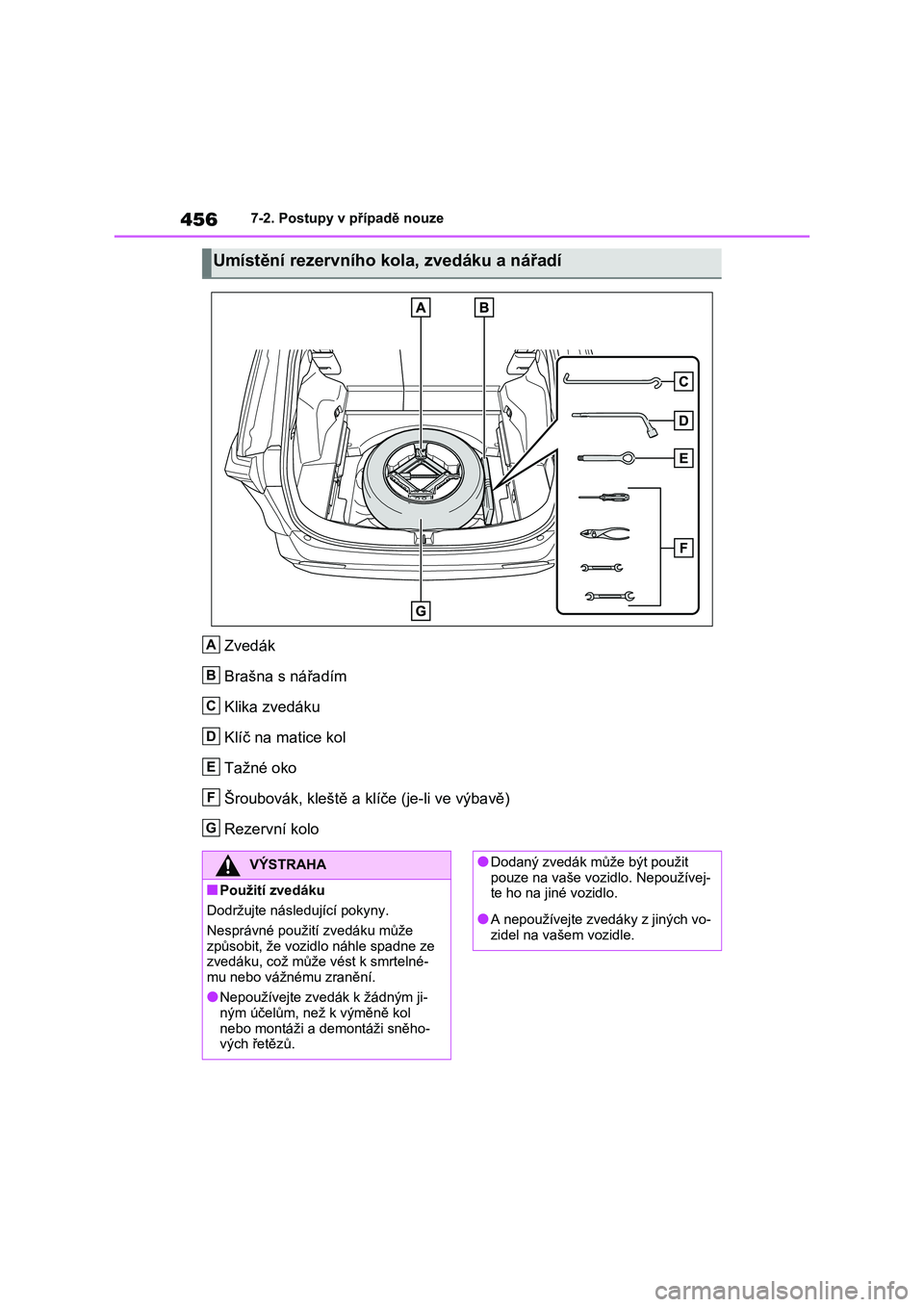

Zvedák
Brašna s nářadím
Klika zvedáku
Klíč na matice kol
Tažné oko
Šroubovák, kleště a klíče (je-li ve výbavě)
Rezervní kolo
Umístění rezervního kola, zvedáku a nářadí
A
B
C
D
E
F
G
9é675$+$
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může
způsobit, že vozidlo náhle spadne ze zvedáku, což může vést k smrtelné-
mu nebo vážnému zranění.
●Nepoužívejte zvedák k žádným ji-
ným účelům, než k výměně kol nebo montáži a demontáži sněho-
vých řetězů.
●Dodaný zvedák může být použit
pouze na vaše vozidlo. Nepoužívej- te ho na jiné vozidlo.
●A nepoužívejte zvedáky z jiných vo-zidel na vašem vozidle.

457
7
7-2. Postupy v případě nouze
Když nastanou potíže
1 Vozidla bez plnohodnotného re-
zervního kola: Otevřete podlaho-
vou desku. ( S.348).
Vozidla s plnohodnotným rezervním
kolem: Vyjměte p odlahovou desku.
2 Vyjměte zvedák.
Nedotýkejte se závitové části zvedáku,
protože je pokryta mazivem.
Vyjměte brašnu s nářadím.
VÝSTRAHA
●Umístěte zvedák řádně na místo ur-
čené ke zvedání.
●Nedávejte žádnou část těla pod vo- zidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedá-kem, nestartujte hybridní systém
ani nepopojíždějte s vozidlem.
●Nezvedejte vozidlo, pokud je někdo
uvnitř.
●Když zvedáte vozidlo, nedávejte
žádné předměty na nebo pod zve-
dák.
●Nezvedejte vozidl o do větší výšky,
než která je pot řeba pro výměnu kola.
●Použijte montážní s tojan, pokud je nutné se dostat pod vozidlo.
●Zastavte vozidlo na pevném, plochém a rovném podkladu, pevně
zabrzděte parkovací brzdu a řadicí
páku přesuňte do P. Pokud je to ne- zbytné, podložte kolo, které je dia-
gonálně naproti kolu, které budete
měnit.
●Když vozidlo spouštíte dolů, ujistěte
se, že v blízkosti vo zidla nikdo není. Pokud jsou v blízkosti osoby, před
spuštěním je ústně varujte.
Vyjmutí zvedáku
Vyjmutí brašny s nářadím

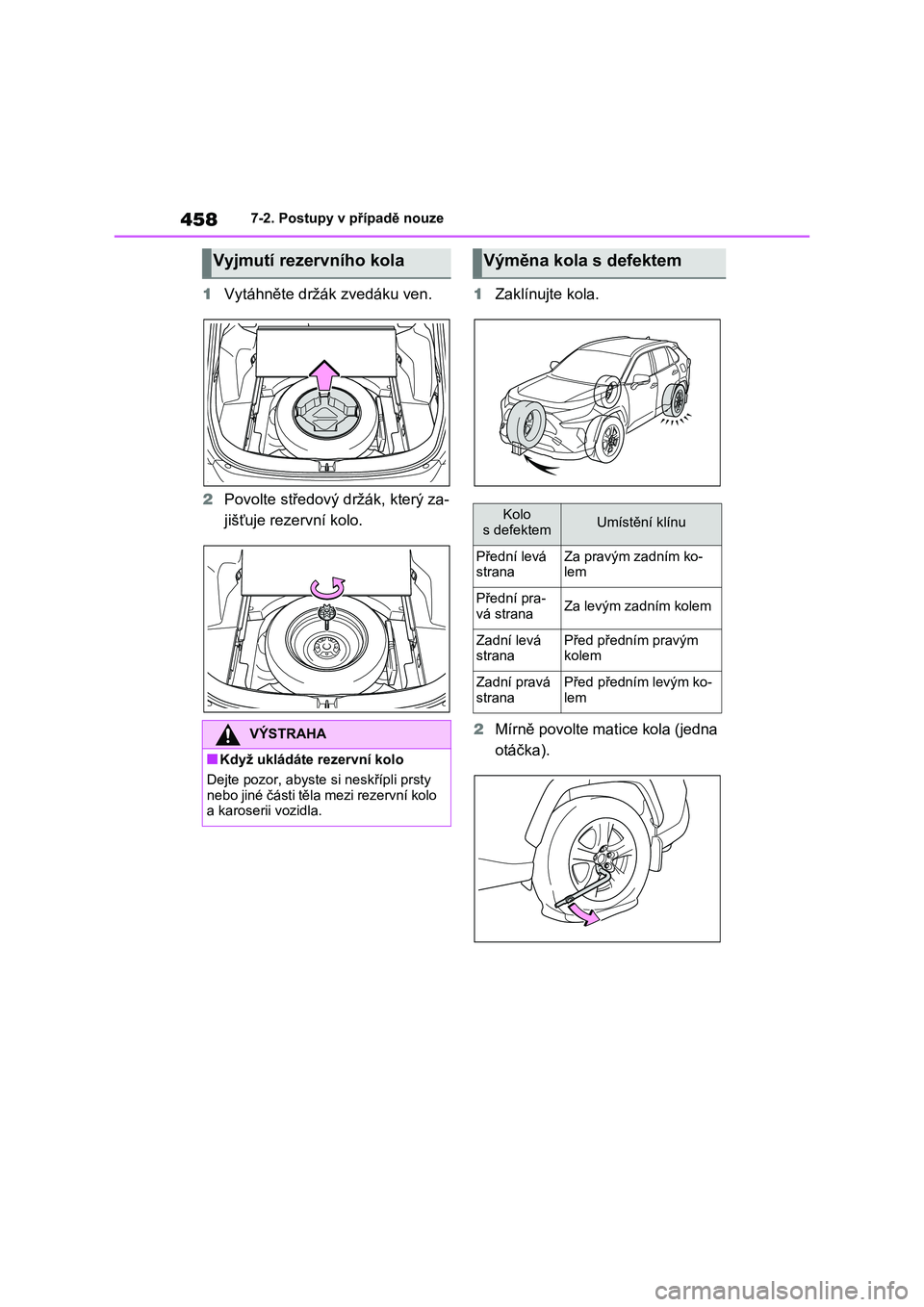

4587-2. Postupy v případě nouze
1Vytáhněte držák zvedáku ven.
2 Povolte středový držák, který za-
jišťuje rezervní kolo.
1 Zaklínujte kola.
2 Mírně povolte matice kola (jedna
otáčka).
Vyjmutí rezervního kola
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty
nebo jiné části těla mezi rezervní kolo a karoserii vozidla.
Výměna kola s defektem
Kolo s defektemUmístění klínu
Přední levá stranaZa pravým zadním ko-lem
Přední pra-vá stranaZa levým zadním kolem
Zadní levá stranaPřed předním pravým kolem
Zadní pravá stranaPřed předním levým ko-lem
