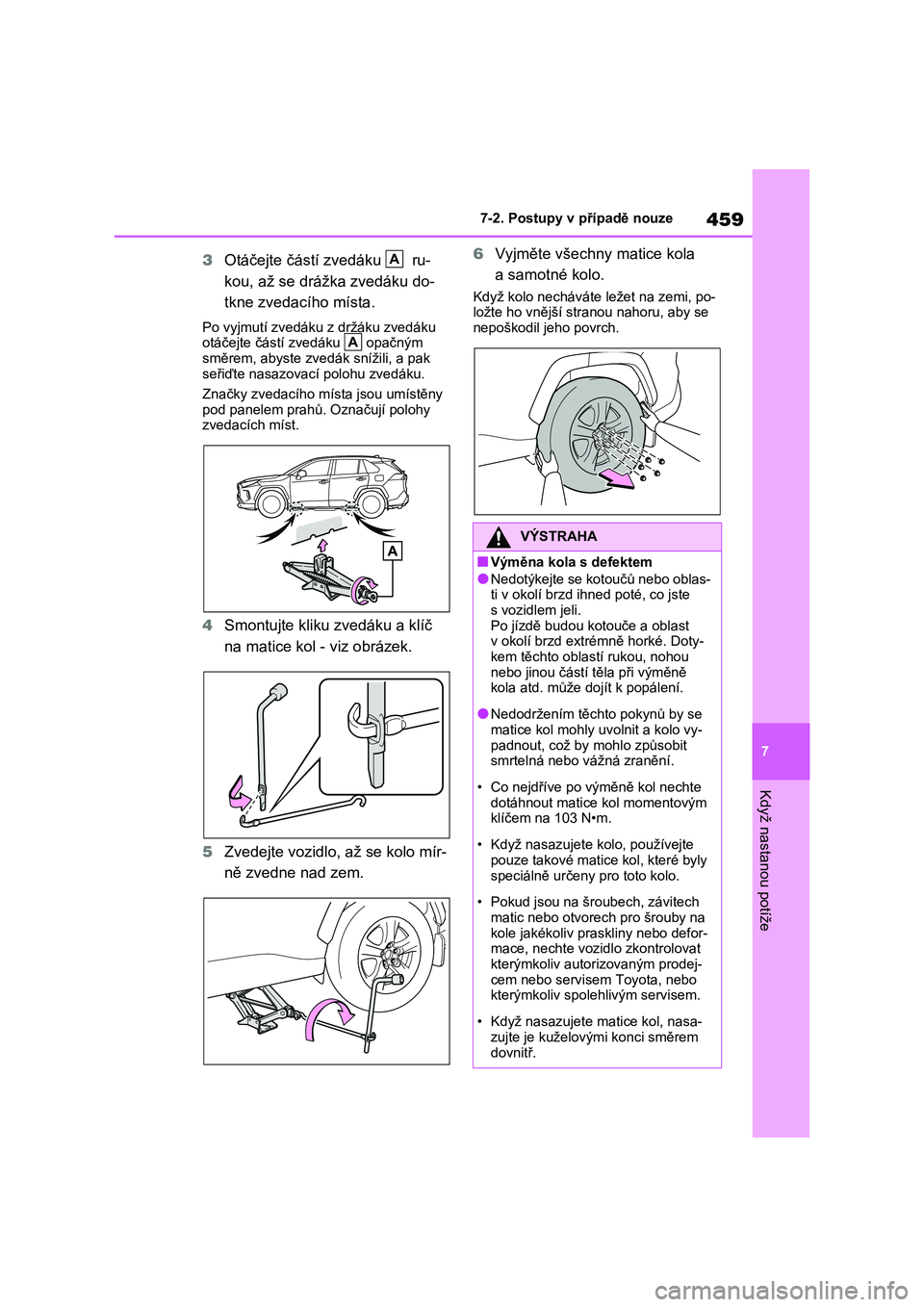

TOYOTA RAV4 2022 Návod na použití (in Czech)

459
7
7-2. Postupy v případě nouze
Když nastanou potíže
3 Otáčejte částí zvedáku ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Po vyjmutí zvedáku z držáku zvedáku
otáčejte částí zvedáku opačným
směrem, abyste zvedák snížili, a pak seřiďte nasazovací polohu zvedáku.
Značky zvedacího mís ta jsou umístěny
pod panelem prahů. Označují polohy
zvedacích míst.
4 Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
5 Zvedejte vozidlo, až se kolo mír-
ně zvedne nad zem.
6 Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi, po- ložte ho vnější str anou nahoru, aby se
nepoškodil jeho povrch.
A
A
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblas-
ti v okolí brzd ihned poté, co jste
s vozidlem jeli. Po jízdě budou kotouče a oblast
v okolí brzd extrémně horké. Doty-
kem těchto oblastí rukou, nohou nebo jinou částí těla při výměně
kola atd. může dojít k popálení.
●Nedodržením těchto pokynů by se
matice kol mohly uvolnit a kolo vy-
padnout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po vým ěně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Když nasazujete kolo, používejte
pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šr oubech, závitech
matic nebo otvorech pro šrouby na kole jakékoliv pra skliny nebo defor-
mace, nechte vozidlo zkontrolovat
kterýmkoliv autor izovaným prodej- cem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, nasa-
zujte je kuželovým i konci směrem
dovnitř.

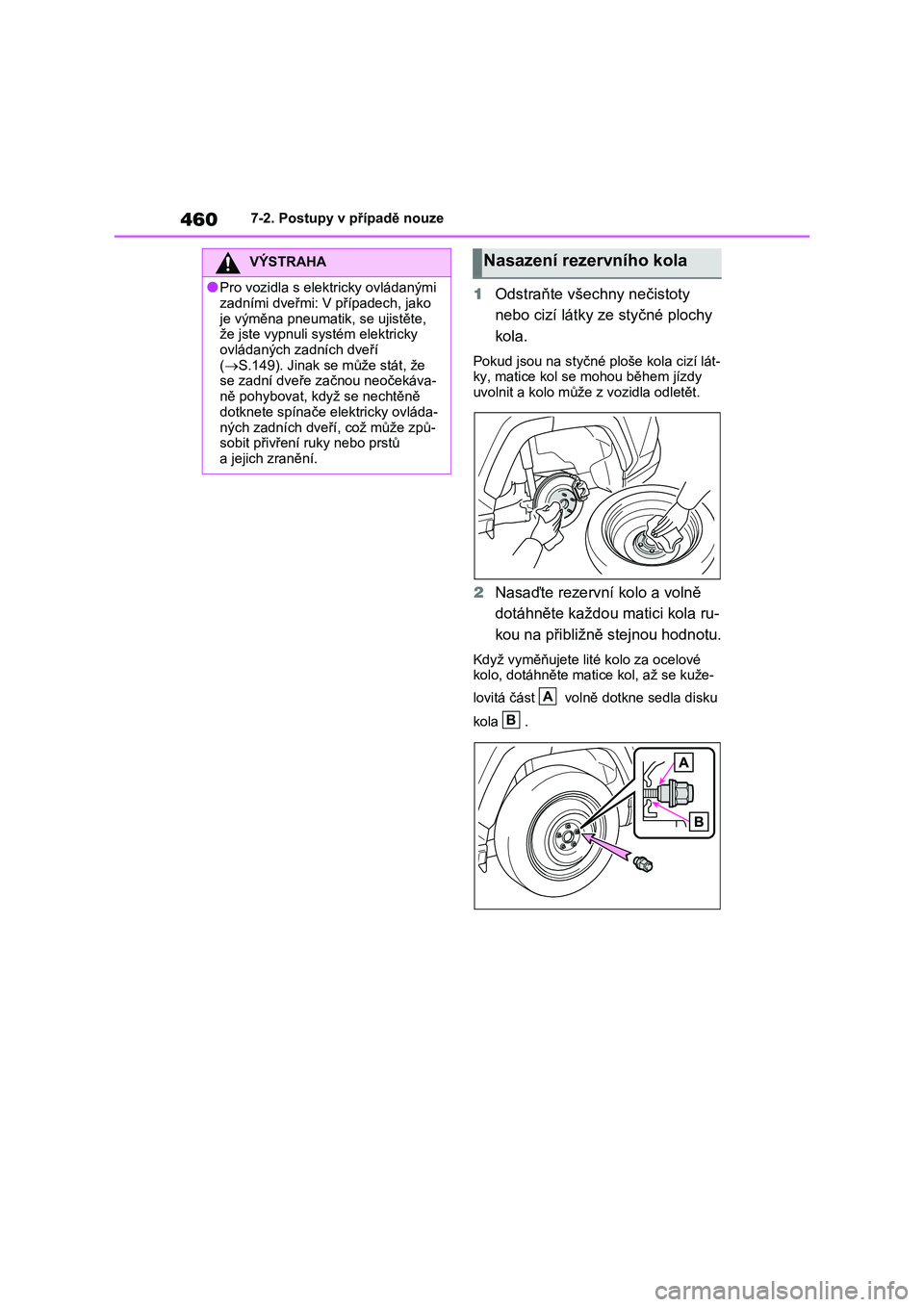

4607-2. Postupy v případě nouze
1Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné p loše kola cizí lát-
ky, matice kol se mohou během jízdy
uvolnit a kolo může z vozidla odletět.
2 Nasaďte rezervní kolo a volně
dotáhněte každou matici kola ru-
kou na přibližně stejnou hodnotu.
Když vyměňujete lité kolo za ocelové
kolo, dotáhněte matice kol, až se kuže-
lovitá část volně dotkne sedla disku
kola .
VÝSTRAHA
●Pro vozidla s elektricky ovládanými
zadními dveřmi: V případech, jako
je výměna pneumatik , se ujistěte, že jste vypnuli sys tém elektricky
ovládaných zadních dveří
( S.149). Jinak se může stát, že se zadní dveře z ačnou neočekáva-
ně pohybovat, když se nechtěně
dotknete spínače elektricky ovláda-
ných zadních dveří, což může způ- sobit přivření ruky nebo prstů
a jejich zranění.
Nasazení rezervního kola
A
B

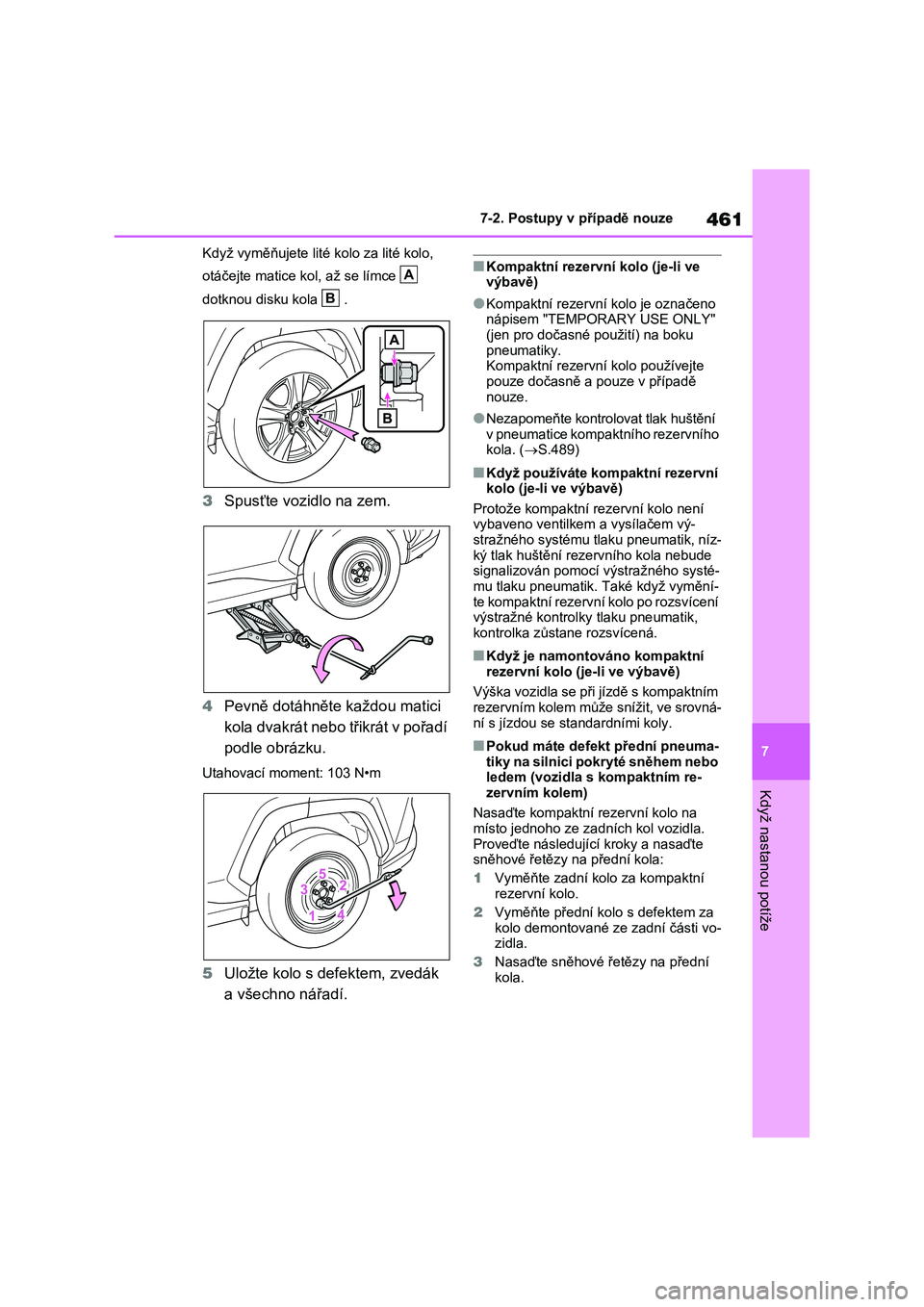

461
7
7-2. Postupy v případě nouze
Když nastanou potíže
Když vyměňujete lité kolo za lité kolo,
otáčejte matice kol, až se límce
dotknou disku kola .
3 Spusťte vozidlo na zem.
4 Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment: 103 N•m
5 Uložte kolo s defektem, zvedák
a všechno nářadí.
■Kompaktní rezervní kolo (je-li ve výbavě)
●Kompaktní rezervní kolo je označeno nápisem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku
pneumatiky. Kompaktní rezervní kolo používejte
pouze dočasně a pouze v případě
nouze.
●Nezapomeňte kontrolovat tlak huštění
v pneumatice kompaktního rezervního kola. ( S.489)
■Když používáte kompaktní rezervní
kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysílačem vý-
stražného systému tlaku pneumatik, níz-
ký tlak huštění rezervního kola nebude signalizován pomocí výstražného systé-
mu tlaku pneumatik . Také když vymění-
te kompaktní rezervní kolo po rozsvícení výstražné kontrolky tlaku pneumatik,
kontrolka zůst ane rozsvícená.
■Když je namontováno kompaktní
rezervní kolo (je-li ve výbavě)
Výška vozidla se při jízdě s kompaktním
rezervním kolem může snížit, ve srovná-
ní s jízdou se standardními koly.
■Pokud máte defekt přední pneuma- tiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním re-
zervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte
sněhové řetězy na přední kola:
1 Vyměňte zadní kolo za kompaktní rezervní kolo.
2 Vyměňte přední kolo s defektem za
kolo demontované ze zadní části vo-
zidla.
3 Nasaďte sněhové řetězy na přední kola.
A
B

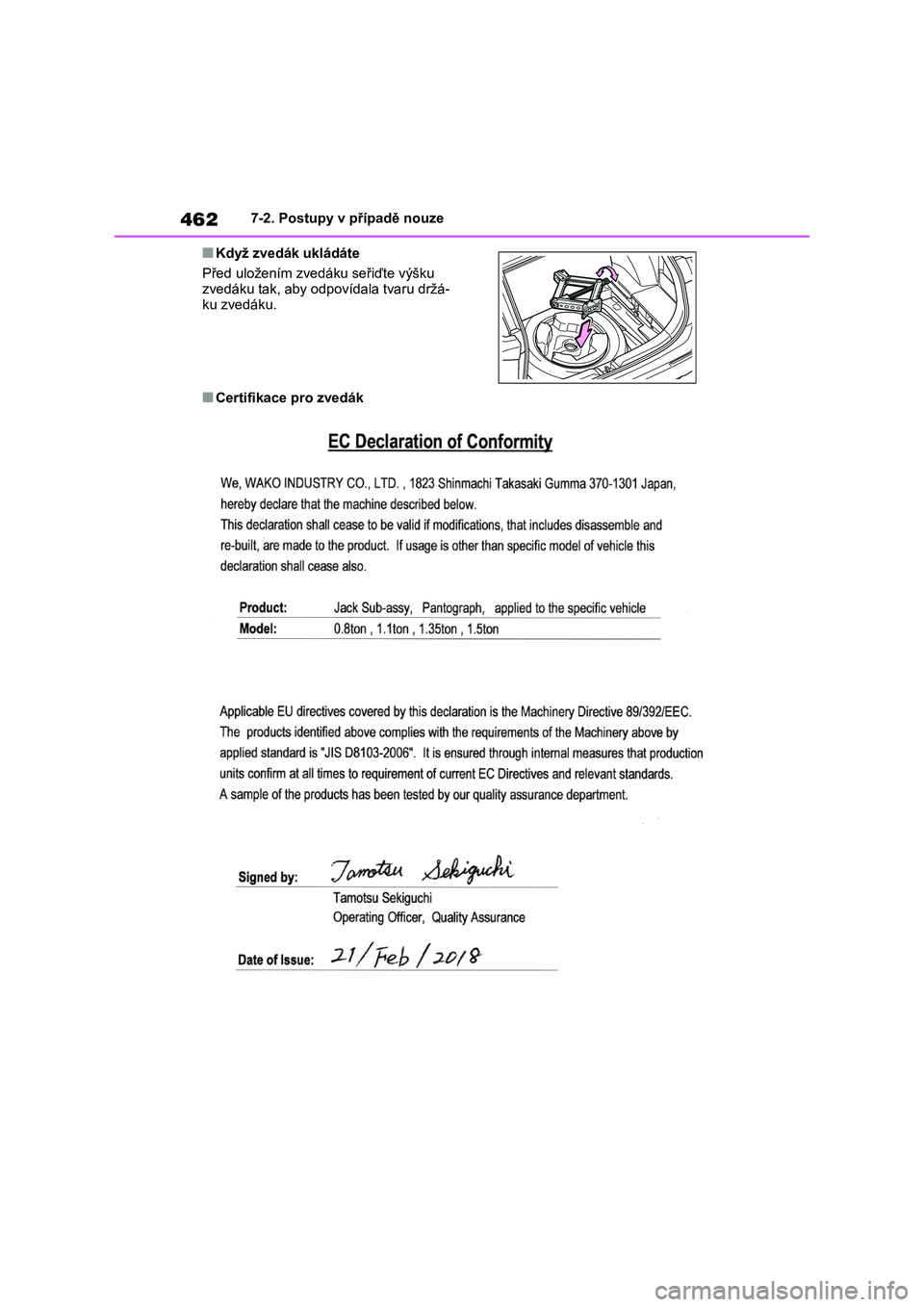

4627-2. Postupy v případě nouze
■Když zvedák ukládáte
Před uložením zvedáku seřiďte výšku zvedáku tak, aby odpovídala tvaru držá-
ku zvedáku.
■Certifikace pro zvedák

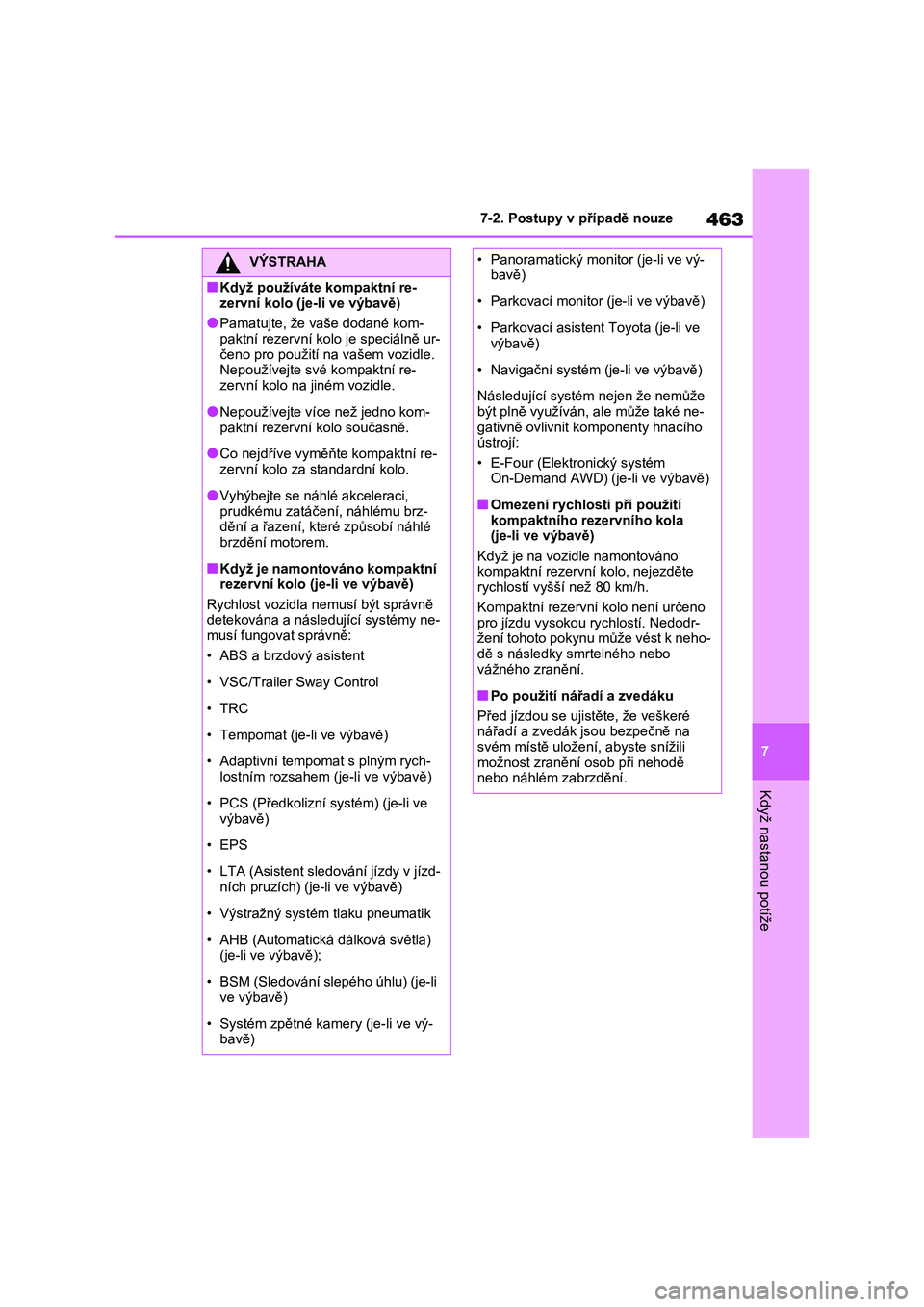

463
7
7-2. Postupy v případě nouze
Když nastanou potíže
VÝSTRAHA
■Když používáte kompaktní re-
zervní kolo (je-li ve výbavě)
●Pamatujte, že vaše dodané kom- paktní rezervní kolo je speciálně ur-
čeno pro použití na vašem vozidle.
Nepoužívejte své kompaktní re- zervní kolo na jiném vozidle.
●Nepoužívejte více než jedno kom-
paktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní re-
zervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci,
prudkému zatáčení, náhlému brz- dění a řazení, kter é způsobí náhlé
brzdění motorem.
■Když je namontováno kompaktní
rezervní kolo (je-li ve výbavě)
Rychlost vozidla nemusí být správně detekována a násle dující systémy ne-
musí fungovat správně:
• ABS a brzdový asistent
• VSC/Trailer Sway Control
•TRC
• Tempomat (je-li ve výbavě)
• Adaptivní tempomat s plným rych-
lostním rozsahem (je-li ve výbavě)
• PCS (Předkolizní systém) (je-li ve
výbavě)
• EPS
• LTA (Asistent sledování jízdy v jízd-
ních pruzích) (j e-li ve výbavě)
• Výstražný systém tlaku pneumatik
• AHB (Automatická dálková světla) (je-li ve výbavě);
• BSM (Sledování slepého úhlu) (je-li ve výbavě)
• Systém zpětné kamery (je-li ve vý- bavě)
• Panoramatický monitor (je-li ve vý-bavě)
• Parkovací monitor (je-li ve výbavě)
• Parkovací asisten t Toyota (je-li ve
výbavě)
• Navigační systém (je-li ve výbavě)
Následující systém nejen že nemůže
být plně využíván, ale může také ne-
gativně ovlivnit k omponenty hnacího ústrojí:
• E-Four (Elekt ronický systém
On-Demand AWD) (je-li ve výbavě)
■Omezení rychlosti při použití
kompaktního rezervního kola (je-li ve výbavě)
Když je na vozidle namontováno
kompaktní rezervní kolo, nejezděte rychlostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno
pro jízdu vyso kou rychlostí. Nedodr- žení tohoto pokynu může vést k neho-
dě s následky smrtelného nebo
vážného zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na
svém místě uložení, abyste snížili
možnost zranění osob při nehodě nebo náhlém zabrzdění.

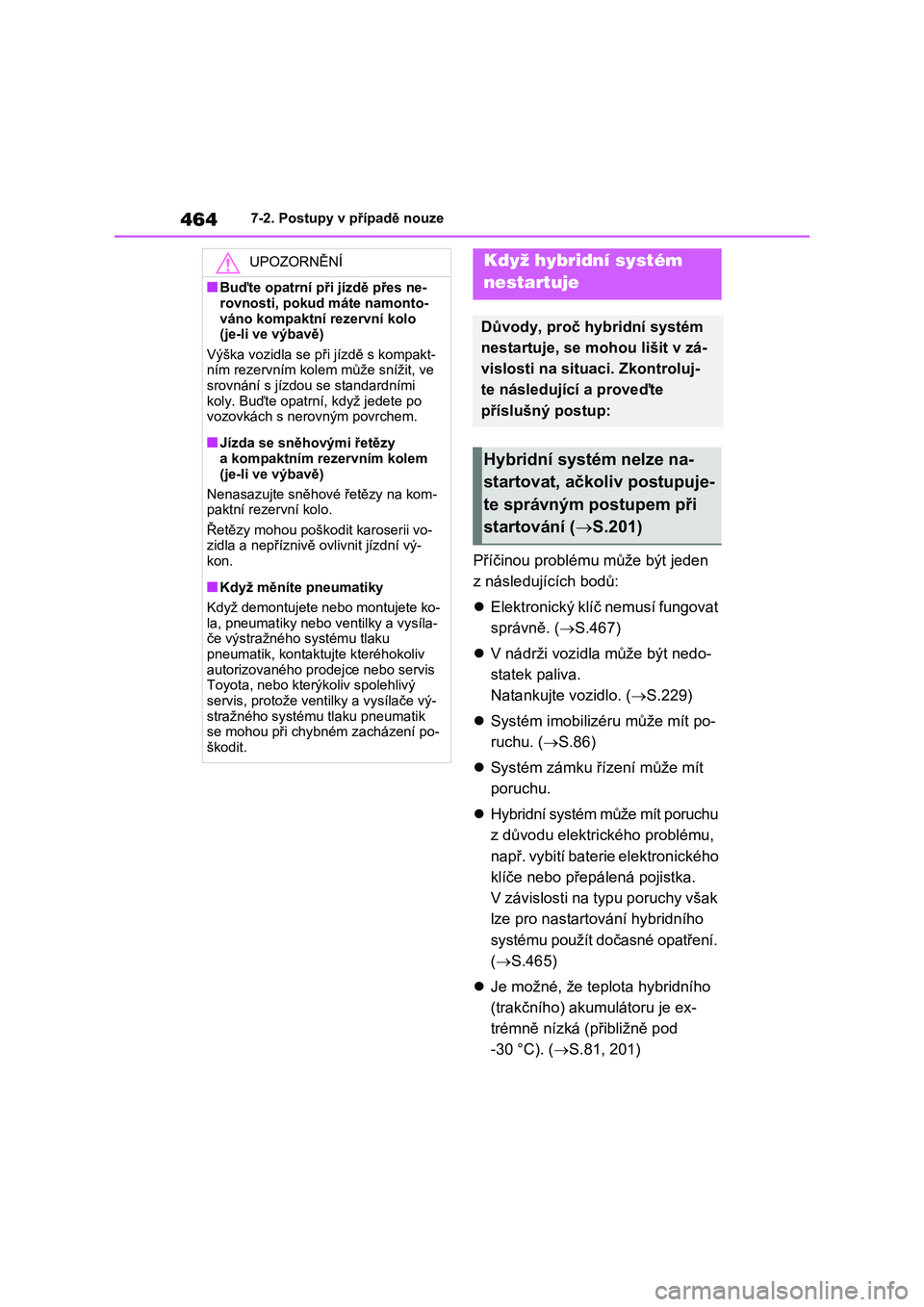

4647-2. Postupy v případě nouze
Příčinou problému může být jeden
z následujících bodů:
 Elektronický klíč nemusí fungovat
správně. ( S.467)
 V nádrži vozidla může být nedo-
statek paliva.
Natankujte vozidlo. ( S.229)
 Systém imobilizéru může mít po-
ruchu. ( S.86)
 Systém zámku řízení může mít
poruchu.
 Hybridní systém může mít poruchu
z důvodu elektri ckého problému,
např. vybití baterie elektronického
klíče nebo přepálená pojistka.
V závislosti na typu poruchy však
lze pro nastartování hybridního
systému použít dočasné opatření.
( S.465)
 Je možné, že teplota hybridního
(trakčního) akumulátoru je ex-
trémně nízká (přibližně pod
-30 °C). ( S.81, 201)
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes ne-
rovnosti, pokud máte namonto-
váno kompaktní rezervní kolo (je-li ve výbavě)
Výška vozidla se př i jízdě s kompakt-
ním rezervním kolem může snížit, ve srovnání s jízdou se standardními
koly. Buďte opatrní, když jedete po
vozovkách s nerovným povrchem.
■Jízda se sněhovými řetězy
a kompaktním rezervním kolem
(je-li ve výbavě)
Nenasazujte sněhové řetězy na kom-
paktní rezervní kolo.
Řetězy mohou poškodit karoserii vo- zidla a nepříznivě o vlivnit jízdní vý-
kon.
■Když měníte pneumatiky
Když demontujete nebo montujete ko-
la, pneumatiky nebo ventilky a vysíla- če výstražného systému tlaku
pneumatik, kontaktu jte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kter ýkoliv spolehlivý
servis, protože ve ntilky a vysílače vý-
stražného systému tlaku pneumatik se mohou při chybném zacházení po-
škodit.
Když hybridní systém
nestartuje
Důvody, proč hybridní systém
nestartuje, se mohou lišit v zá-
vislosti na situaci. Zkontroluj-
te následující a proveďte
příslušný postup:
Hybridní systém nelze na-
startovat, ačkoliv postupuje-
te správným postupem při
startování ( S.201)

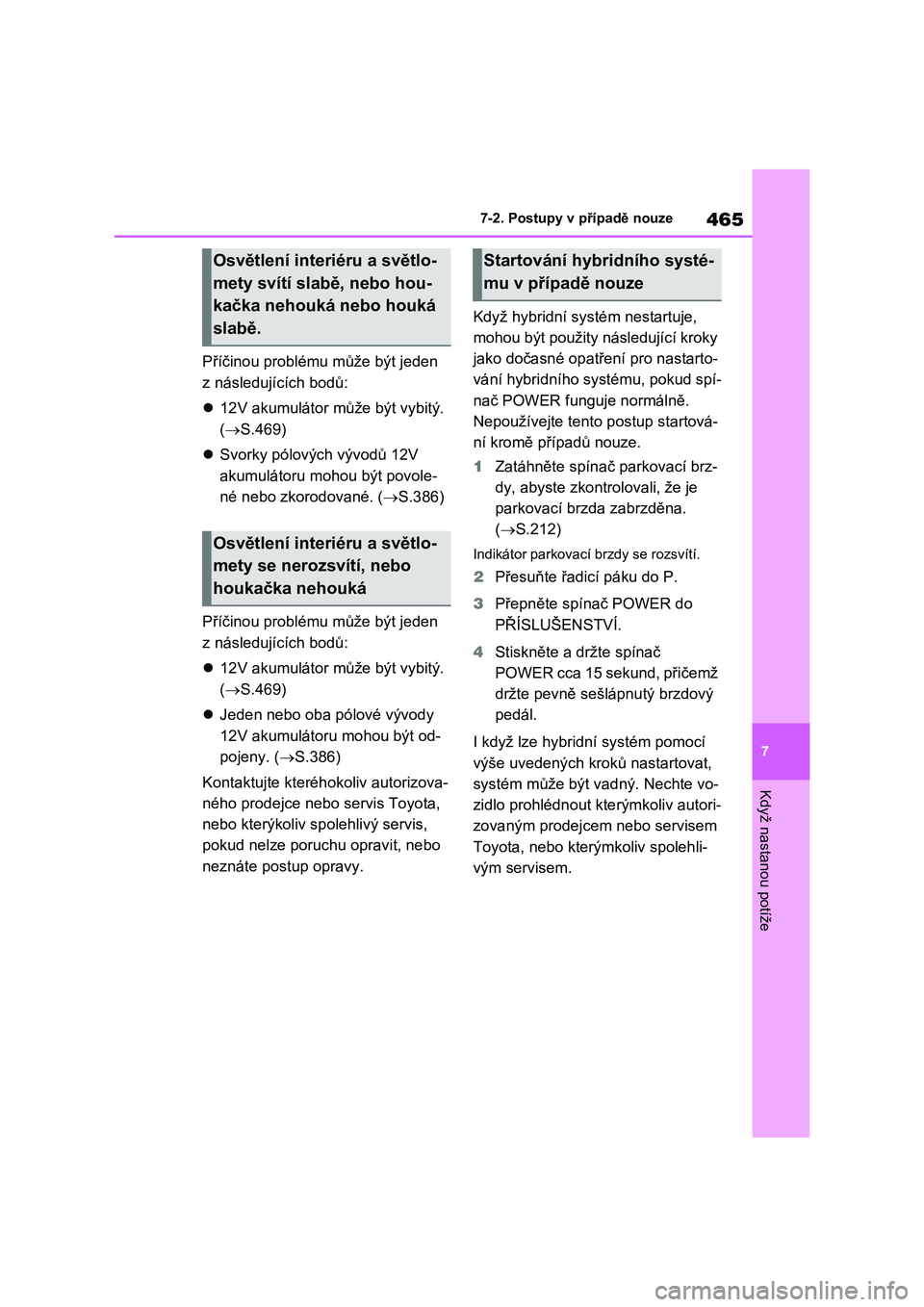

465
7 7-2. Postupy v případě nouze
Když nastanou potíže
Příčinou problému může být jeden
z následujících bodů:
12V akumulátor může být vybitý.
(S.469)
Svorky pólových vývodů 12V
akumulátoru mohou být povole-
né nebo zkorodované. (S.386)
Příčinou problému může být jeden
z následujících bodů:
12V akumulátor může být vybitý.
(S.469)
Jeden nebo oba pólové vývody
12V akumulátoru mohou být od-
pojeny. (S.386)
Kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis,
pokud nelze poruchu opravit, nebo
neznáte postup opravy.Když hybridní systém nestartuje,
mohou být použity následující kroky
jako dočasné opatření pro nastarto-
vání hybridního systému, pokud spí-
nač POWER funguje normálně.
Nepoužívejte tento postup startová-
ní kromě případů nouze.
1Zatáhněte spínač parkovací brz-
dy, abyste zkontrolovali, že je
parkovací brzda zabrzděna.
(S.212)
Indikátor parkovací brzdy se rozsvítí.
2Přesuňte řadicí páku do P.
3Přepněte spínač POWER do
PŘÍSLUŠENSTVÍ.
4Stiskněte a držte spínač
POWER cca 15 sekund, přičemž
držte pevně sešlápnutý brzdový
pedál.
I když lze hybridní systém pomocí
výše uvedených kroků nastartovat,
systém může být vadný. Nechte vo-
zidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem.
Osvětlení interiéru a světlo-
mety svítí slabě, nebo hou-
kačka nehouká nebo houká
slabě.
Osvětlení interiéru a světlo-
mety se nerozsvítí, nebo
houkačka nehouká
Startování hybridního systé-
mu v případě nouze

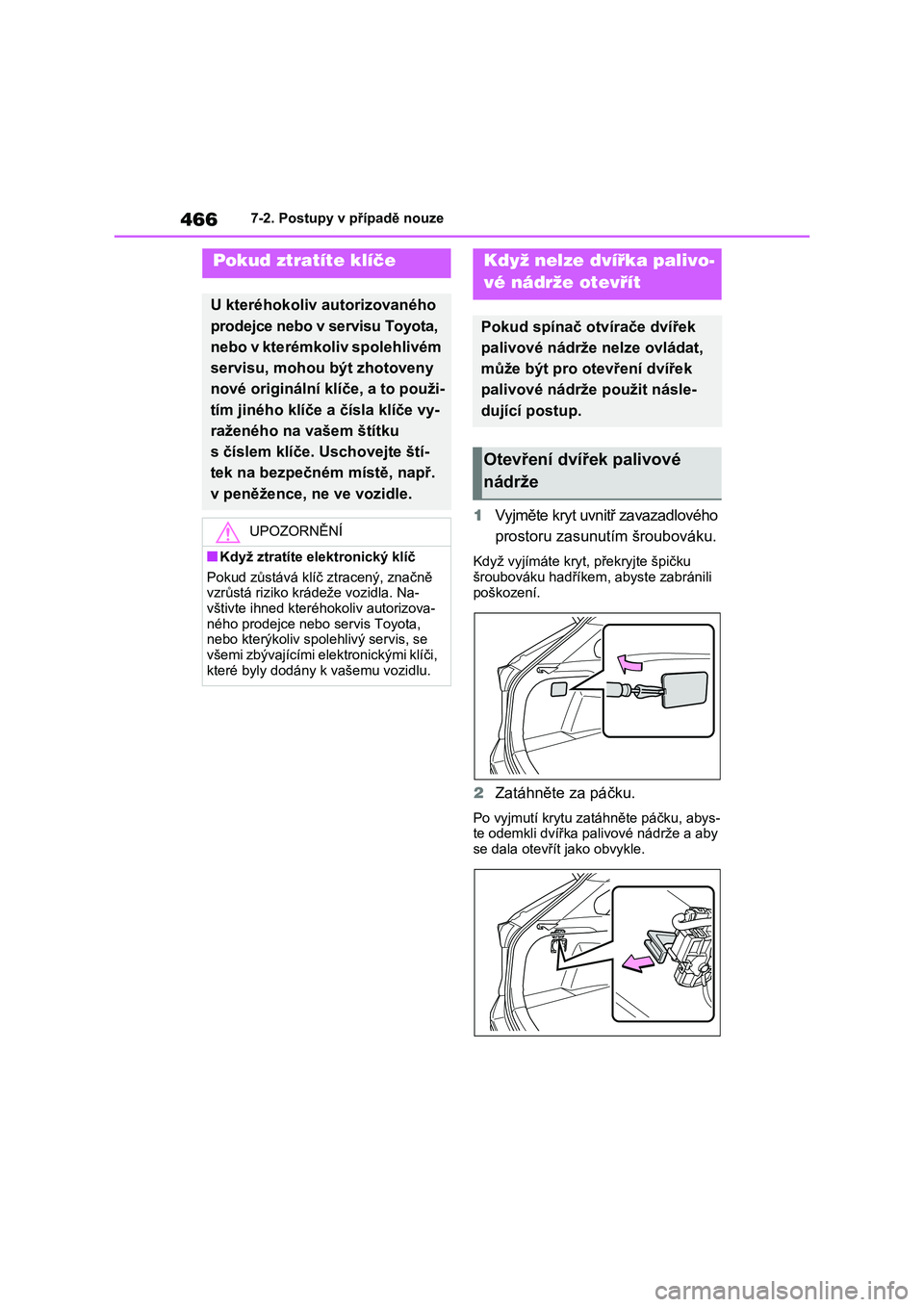

4667-2. Postupy v případě nouze
1Vyjměte kryt uvnitř zavazadlového
prostoru zasunutím šroubováku.
Když vyjímáte kryt, překryjte špičku
šroubováku hadříkem , abyste zabránili
poškození.
2 Zatáhněte za páčku.
Po vyjmutí krytu zatáhněte páčku, abys-
te odemkli dvířka palivové nádrže a aby se dala otevřít jako obvykle.
Pokud ztratíte klíče
U kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu, mohou být zhotoveny
nové originální klíče, a to použi-
tím jiného klíče a čísla klíče vy-
raženého na vašem štítku
s číslem klíče. Uschovejte ští-
tek na bezpečném místě, např.
v peněžence, ne ve vozidle.
UPOZORNĚNÍ
■Když ztratíte elektronický klíč
Pokud zůstává klíč ztracený, značně
vzrůstá riziko krá deže vozidla. Na- vštivte ihned kter éhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spol ehlivý servis, se všemi zbývajícími elektronickými klíči,
které byly dodány k vašemu vozidlu.
Když nelze dvířka palivo-
vé nádrže otevřít
Pokud spínač otvírače dvířek
palivové nádrže nelze ovládat,
může být pro otevření dvířek
palivové nádrže použit násle-
dující postup.
Otevření dvířek palivové
nádrže

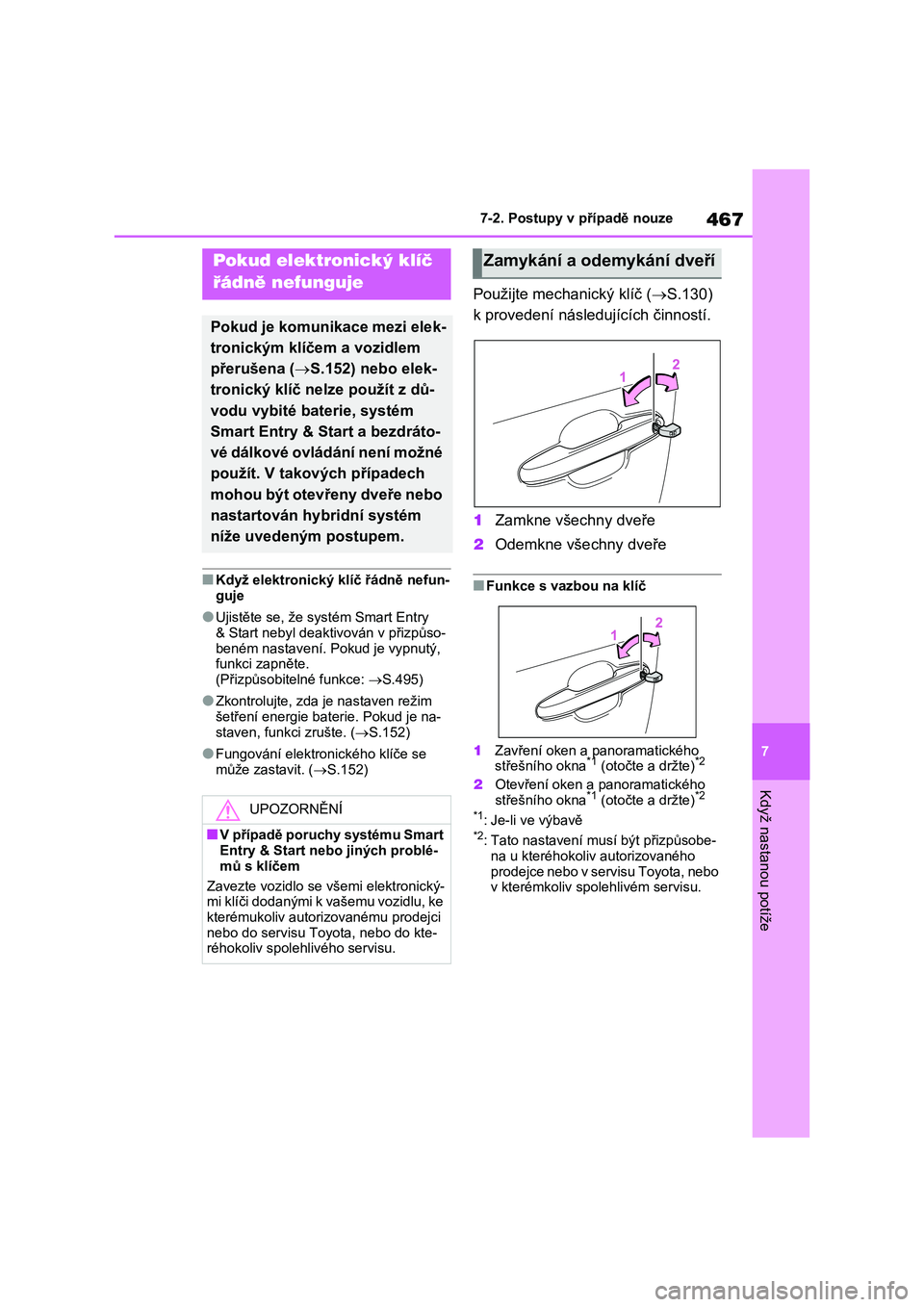

467
7
7-2. Postupy v případě nouze
Když nastanou potíže
■Když elektronický klíč řádně nefun-
guje
●Ujistěte se, že systém Smart Entry
& Start nebyl deakti vován v přizpůso-
beném nastavení. Pokud je vypnutý, funkci zapněte.
(Přizpůsobitelné funkce: S.495)
●Zkontrolujte, zda je nastaven režim
šetření energie baterie. Pokud je na-
staven, funkci zrušte. ( S.152)
●Fungování elektronického klíče se
může zastavit. ( S.152)
Použijte mechanický klíč (S.130)
k provedení následujících činností.
1 Zamkne všechny dveře
2 Odemkne všechny dveře
■Funkce s vazbou na klíč
1 Zavření oken a panoramatického střešního okna*1 (otočte a držte)*2
2 Otevření oken a panoramatického
střešního okna*1 (otočte a držte)*2
*1: Je-li ve výbavě*2: Tato nastavení musí být přizpůsobe-
na u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
Pokud elektronický klíč
řádně nefunguje
Pokud je komunikace mezi elek-
tronickým klíčem a vozidlem
přerušena ( S.152) nebo elek-
tronický klíč nelze použít z dů-
vodu vybité baterie, systém
Smart Entry & Start a bezdráto-
vé dálkové ovládání není možné
použít. V takových případech
mohou být otevřeny dveře nebo
nastartován hybridní systém
níže uvedeným postupem.
UPOZORNĚNÍ
■V případě poruchy systému Smart Entry & Start nebo jiných problé-
mů s klíčem
Zavezte vozidlo se všemi elektronický- mi klíči dodanými k vašemu vozidlu, ke
kterémukoliv autorizovanému prodejci
nebo do servisu Toyota, nebo do kte- réhokoliv spolehlivého servisu.
Zamykání a odemykání dveří

4687-2. Postupy v případě nouze
1Ujistěte se, že je řadicí páka v P
a sešlápněte brzdový pedál.
2 Dotkněte se spínače POWER
stranou elektronického klíče se
znakem Toyota.
Když je detekován el ektronický klíč, za-
zní bzučák a spínač POWER se zapne do ZAPNUTO.
Když je systém Smart Entry & Start
deaktivován v přizpůsobeném nastave- ní, spínač POWER se přepne do PŘÍ-
SLUŠENSTVÍ.
3 Sešlápněte pevně brzdový pe-
dál a zkontrolujte, zda je na mul-
tiinformačním di spleji zobrazeno
.
4 Stiskněte spínač POWER krátce
a pevně.
V případě, že hybridní systém stále
nelze nastartovat, kontaktujte které-
hokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
■Vypnutí hybridního systému
Přesuňte řadicí páku do P, zabrzděte parkovací brzdu a stiskněte spínač
POWER, jako to děl áte normálně, když
vypínáte hybr idní systém.
■Výměna baterie v klíči
Protože výše uvedený postup je pouze
dočasným opatřením, doporučujeme
ihned baterii v elektronickém klíči vymě- nit, když se baterie vybije. ( S.407)
■Alarm (je-li ve výbavě)
Použití mechanického klíče pro zam-
knutí dveří nenasta ví systém alarmu.
Pokud jsou dveře odemknuty použitím
mechanického klíče , když je nastaven
alarm, může se spustit alarm. ( S.88)
■Přepínání režimů spínače POWER
Uvolněte brzdový pedál a stiskněte spí-
nač POWER v kroku 3 výše.
Hybridní systém se nenastartuje a reži- my budou přepínány při každém stisk-
nutí spínače. ( S.204)
VÝSTRAHA
■Když používáte mechanický klíč
a ovládáte elektricky ovládaná
okna nebo panoramatické střeš- ní okno (je-li ve výbavě)
Ovládejte elektricky ovládaná okna
nebo panoramatické střešní okno po- té, co se ujistíte, že se žádný z cestu-
jících nemůže kteroukoliv částí těla
zachytit v okně nebo v panoramatic-
kém střešním okně. Nedovolte také dětem ovládat mec hanický klíč. Děti
a ostatní cestující mohou být částmi
těla zachyceni v elektricky ovládaném okně nebo panoramat ickém střešním
okně.
Startování hybridního sys-
tému
