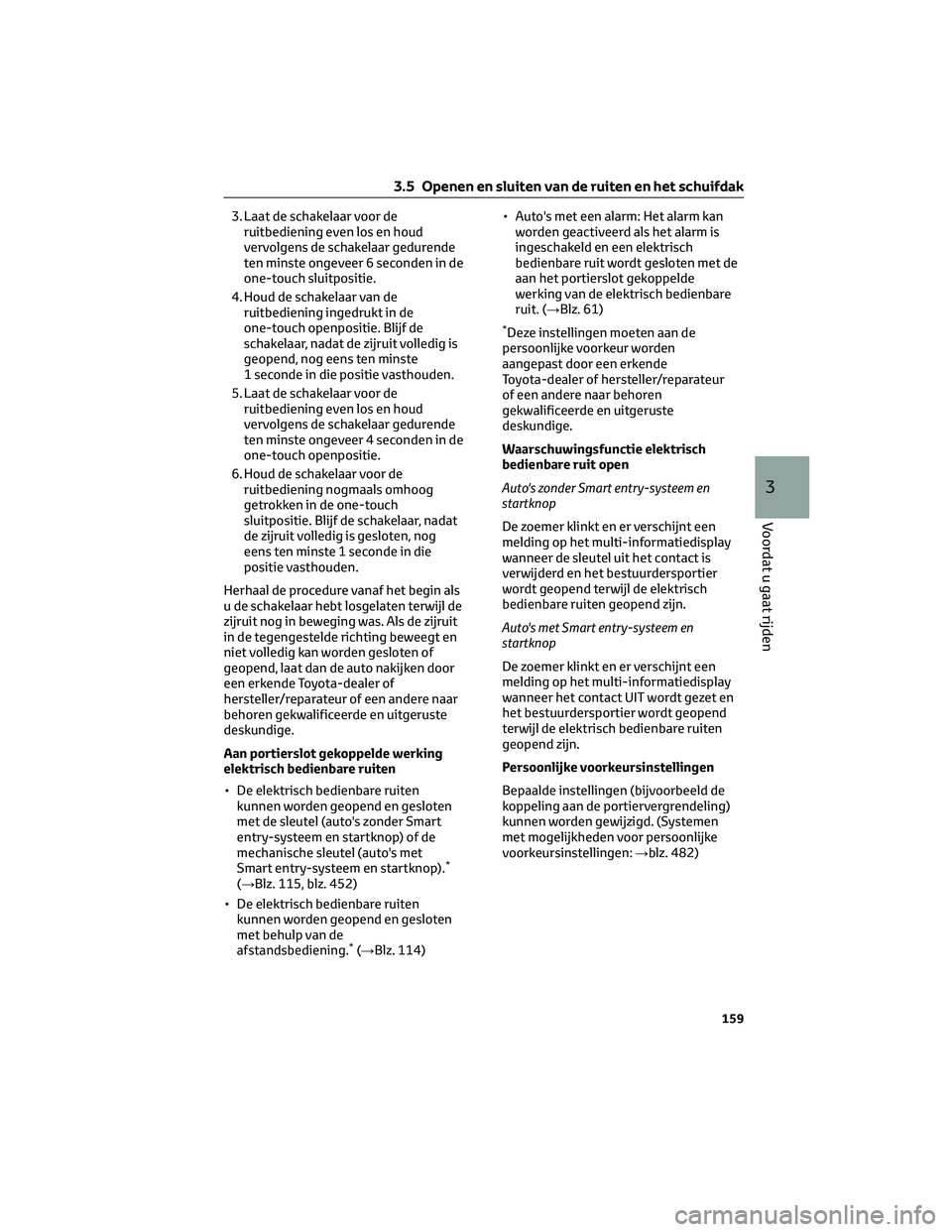

3. Laat de schakelaar voor de
ruitbediening even los en houd
vervolgens de schakelaar gedurende
ten minste ongeveer 6 seconden in de
one-touch sluitpositie.
4. Houd de schakelaar van de
ruitbediening ingedrukt in de
one-touch openpositie. Blijf de
schakelaar, nadat de zijruit volledig is
geopend, nog eens ten minste
1 seconde in die positie vasthouden.
5. Laat de schakelaar voor de
ruitbediening even los en houd
vervolgens de schakelaar gedurende
ten minste ongeveer 4 seconden in de
one-touch openpositie.
6. Houd de schakelaar voor de
ruitbediening nogmaals omhoog
getrokken in de one-touch
sluitpositie. Blijf de schakelaar, nadat
de zijruit volledig is gesloten, nog
eens ten minste 1 seconde in die
positie vasthouden.
Herhaal de procedure vanaf het begin als
u de schakelaar hebt losgelaten terwijl de
zijruit nog in beweging was. Als de zijruit
in de tegengestelde richting beweegt en
niet volledig kan worden gesloten of
geopend, laat dan de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Aan portierslot gekoppelde werking
elektrisch bedienbare ruiten
• De elektrisch bedienbare ruiten
kunnen worden geopend en gesloten
met de sleutel (auto's zonder Smart
entry-systeem en startknop) of de
mechanische sleutel (auto's met
Smart entry-systeem en startknop).
*
(→Blz. 115, blz. 452)
• De elektrisch bedienbare ruiten
kunnen worden geopend en gesloten
met behulp van de
afstandsbediening.
*(→Blz. 114)• Auto's met een alarm: Het alarm kan
worden geactiveerd als het alarm is
ingeschakeld en een elektrisch
bedienbare ruit wordt gesloten met de
aan het portierslot gekoppelde
werking van de elektrisch bedienbare
ruit. (→Blz. 61)
*Deze instellingen moeten aan de
persoonlijke voorkeur worden
aangepast door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Waarschuwingsfunctie elektrisch
bedienbare ruit open
Auto's zonder Smart entry-systeem en
startknop
De zoemer klinkt en er verschijnt een
melding op het multi-informatiedisplay
wanneer de sleutel uit het contact is
verwijderd en het bestuurdersportier
wordt geopend terwijl de elektrisch
bedienbare ruiten geopend zijn.
Auto's met Smart entry-systeem en
startknop
De zoemer klinkt en er verschijnt een
melding op het multi-informatiedisplay
wanneer het contact UIT wordt gezet en
het bestuurdersportier wordt geopend
terwijl de elektrisch bedienbare ruiten
geopend zijn.
Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de
koppeling aan de portiervergrendeling)
kunnen worden gewijzigd. (Systemen
met mogelijkheden voor persoonlijke
voorkeursinstellingen:→blz. 482)
3.5 Openen en sluiten van de ruiten en het schuifdak
159
3
Voordat u gaat rijden
Page 162 of 646

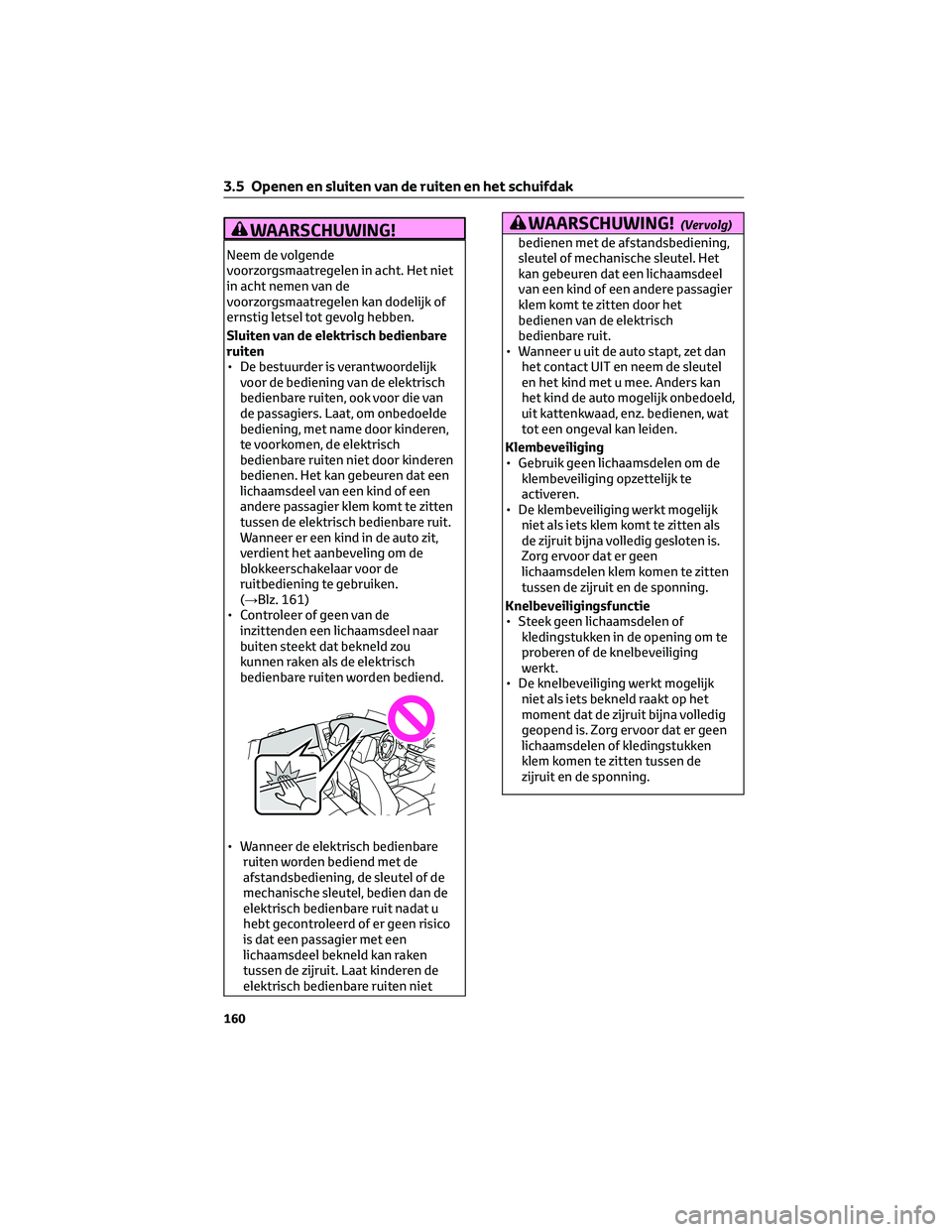

WAARSCHUWING!
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
Sluiten van de elektrisch bedienbare
ruiten
• De bestuurder is verantwoordelijk
voor de bediening van de elektrisch
bedienbare ruiten, ook voor die van
de passagiers. Laat, om onbedoelde
bediening, met name door kinderen,
te voorkomen, de elektrisch
bedienbare ruiten niet door kinderen
bedienen. Het kan gebeuren dat een
lichaamsdeel van een kind of een
andere passagier klem komt te zitten
tussen de elektrisch bedienbare ruit.
Wanneer er een kind in de auto zit,
verdient het aanbeveling om de
blokkeerschakelaar voor de
ruitbediening te gebruiken.
(→Blz. 161)
• Controleer of geen van de
inzittenden een lichaamsdeel naar
buiten steekt dat bekneld zou
kunnen raken als de elektrisch
bedienbare ruiten worden bediend.
• Wanneer de elektrisch bedienbare
ruiten worden bediend met de
afstandsbediening, de sleutel of de
mechanische sleutel, bedien dan de
elektrisch bedienbare ruit nadat u
hebt gecontroleerd of er geen risico
is dat een passagier met een
lichaamsdeel bekneld kan raken
tussen de zijruit. Laat kinderen de
elektrisch bedienbare ruiten niet
WAARSCHUWING!(Vervolg)
bedienen met de afstandsbediening,
sleutel of mechanische sleutel. Het
kan gebeuren dat een lichaamsdeel
van een kind of een andere passagier
klem komt te zitten door het
bedienen van de elektrisch
bedienbare ruit.
• Wanneer u uit de auto stapt, zet dan
het contact UIT en neem de sleutel
en het kind met u mee. Anders kan
het kind de auto mogelijk onbedoeld,
uit kattenkwaad, enz. bedienen, wat
tot een ongeval kan leiden.
Klembeveiliging
• Gebruik geen lichaamsdelen om de
klembeveiliging opzettelijk te
activeren.
• De klembeveiliging werkt mogelijk
niet als iets klem komt te zitten als
de zijruit bijna volledig gesloten is.
Zorg ervoor dat er geen
lichaamsdelen klem komen te zitten
tussen de zijruit en de sponning.
Knelbeveiligingsfunctie
• Steek geen lichaamsdelen of
kledingstukken in de opening om te
proberen of de knelbeveiliging
werkt.
• De knelbeveiliging werkt mogelijk
niet als iets bekneld raakt op het
moment dat de zijruit bijna volledig
geopend is. Zorg ervoor dat er geen
lichaamsdelen of kledingstukken
klem komen te zitten tussen de
zijruit en de sponning.
3.5 Openen en sluiten van de ruiten en het schuifdak
160
Page 163 of 646

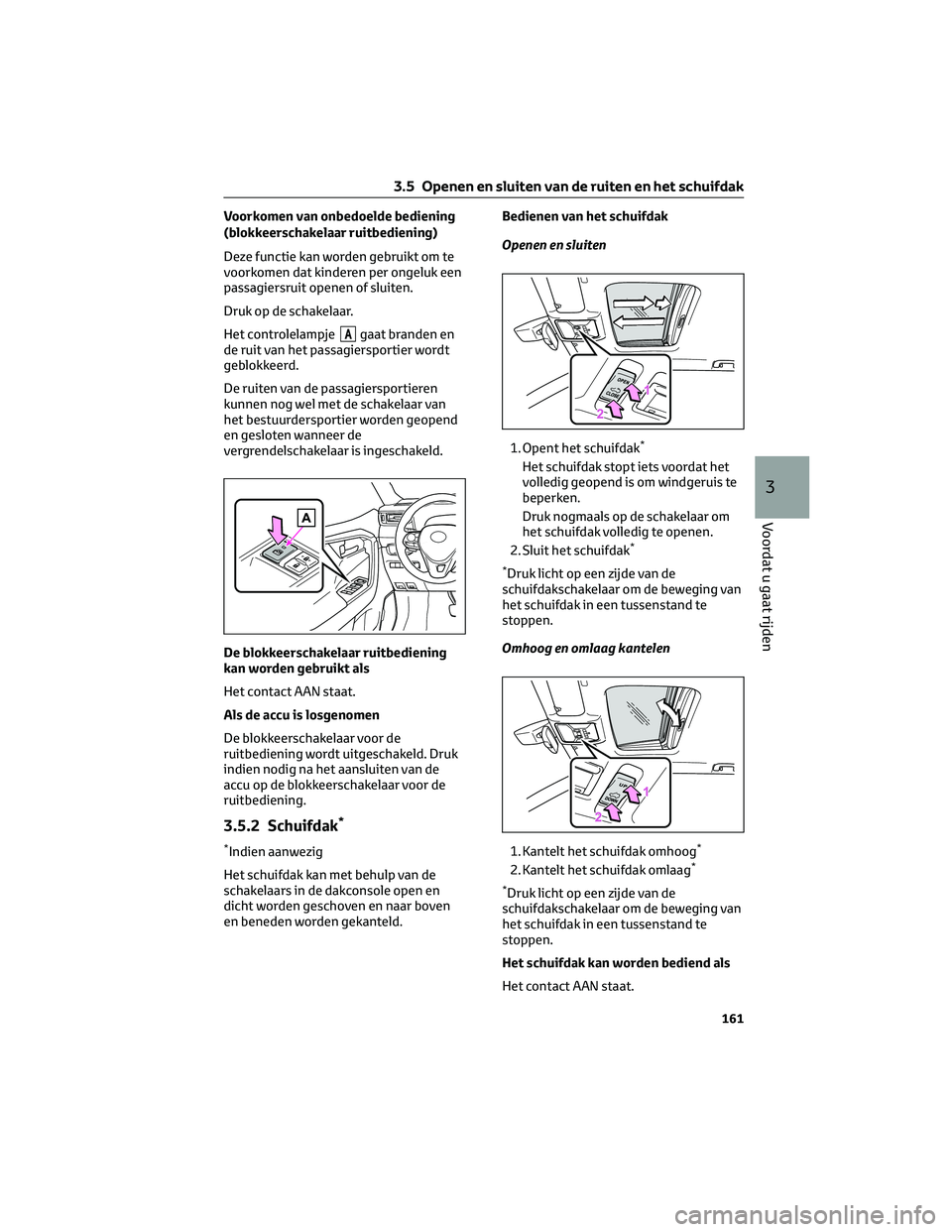

Voorkomen van onbedoelde bediening
(blokkeerschakelaar ruitbediening)
Deze functie kan worden gebruikt om te
voorkomen dat kinderen per ongeluk een
passagiersruit openen of sluiten.
Druk op de schakelaar.
Het controlelampje
Agaat branden en
de ruit van het passagiersportier wordt
geblokkeerd.
De ruiten van de passagiersportieren
kunnen nog wel met de schakelaar van
het bestuurdersportier worden geopend
en gesloten wanneer de
vergrendelschakelaar is ingeschakeld.
De blokkeerschakelaar ruitbediening
kan worden gebruikt als
Het contact AAN staat.
Als de accu is losgenomen
De blokkeerschakelaar voor de
ruitbediening wordt uitgeschakeld. Druk
indien nodig na het aansluiten van de
accu op de blokkeerschakelaar voor de
ruitbediening.
3.5.2 Schuifdak*
*Indien aanwezig
Het schuifdak kan met behulp van de
schakelaars in de dakconsole open en
dicht worden geschoven en naar boven
en beneden worden gekanteld.Bedienen van het schuifdak
Openen en sluiten
1. Opent het schuifdak
*
Het schuifdak stopt iets voordat het
volledig geopend is om windgeruis te
beperken.
Druk nogmaals op de schakelaar om
het schuifdak volledig te openen.
2. Sluit het schuifdak
*
*
Druk licht op een zijde van de
schuifdakschakelaar om de beweging van
het schuifdak in een tussenstand te
stoppen.
Omhoog en omlaag kantelen
1. Kantelt het schuifdak omhoog
*
2. Kantelt het schuifdak omlaag*
*
Druk licht op een zijde van de
schuifdakschakelaar om de beweging van
het schuifdak in een tussenstand te
stoppen.
Het schuifdak kan worden bediend als
Het contact AAN staat.
3.5 Openen en sluiten van de ruiten en het schuifdak
161
3
Voordat u gaat rijden
Page 164 of 646

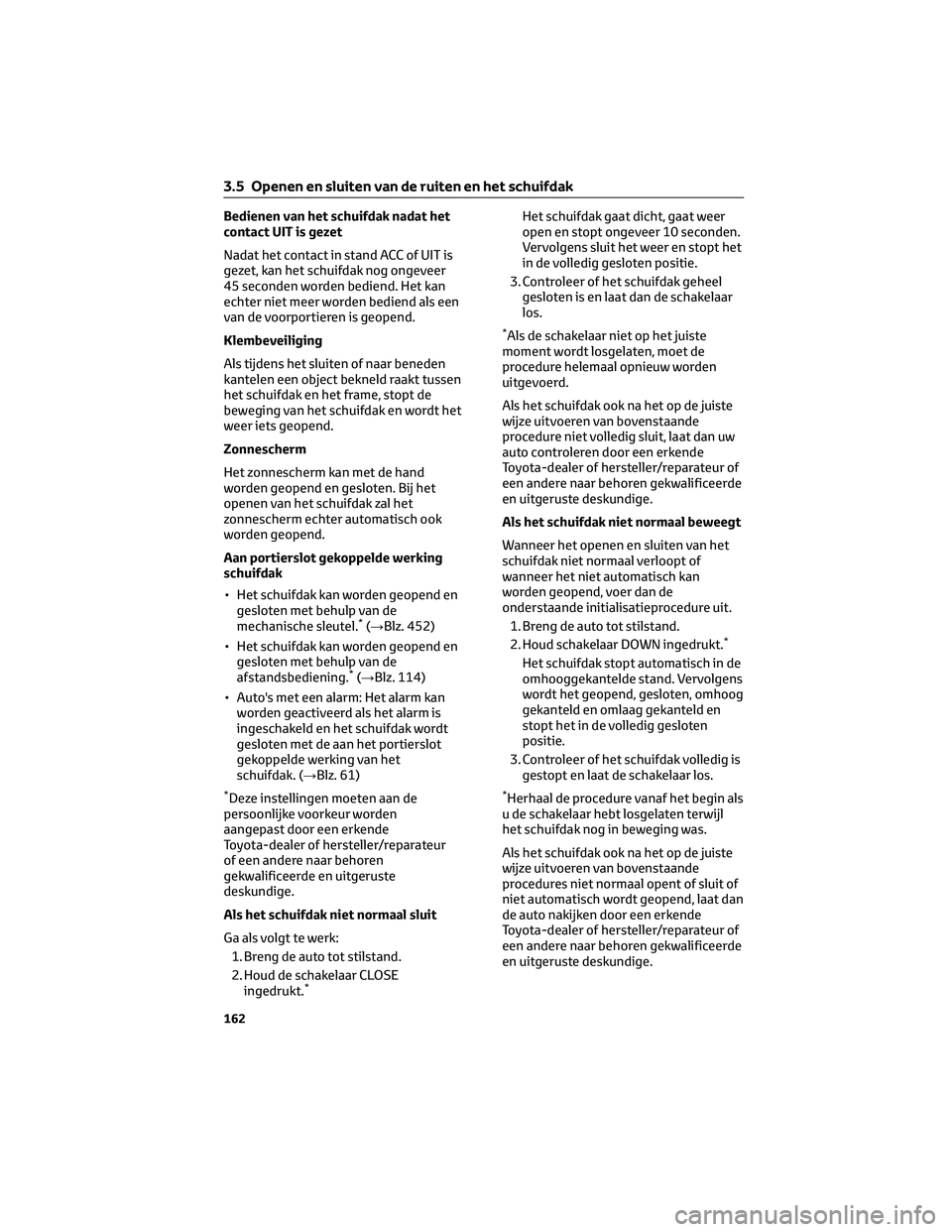

Bedienen van het schuifdak nadat het
contact UIT is gezet
Nadat het contact in stand ACC of UIT is
gezet, kan het schuifdak nog ongeveer
45 seconden worden bediend. Het kan
echter niet meer worden bediend als een
van de voorportieren is geopend.
Klembeveiliging
Als tijdens het sluiten of naar beneden
kantelen een object bekneld raakt tussen
het schuifdak en het frame, stopt de
beweging van het schuifdak en wordt het
weer iets geopend.
Zonnescherm
Het zonnescherm kan met de hand
worden geopend en gesloten. Bij het
openen van het schuifdak zal het
zonnescherm echter automatisch ook
worden geopend.
Aan portierslot gekoppelde werking
schuifdak
• Het schuifdak kan worden geopend en
gesloten met behulp van de
mechanische sleutel.
*(→Blz. 452)
• Het schuifdak kan worden geopend en
gesloten met behulp van de
afstandsbediening.
*(→Blz. 114)
• Auto's met een alarm: Het alarm kan
worden geactiveerd als het alarm is
ingeschakeld en het schuifdak wordt
gesloten met de aan het portierslot
gekoppelde werking van het
schuifdak. (→Blz. 61)
*Deze instellingen moeten aan de
persoonlijke voorkeur worden
aangepast door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als het schuifdak niet normaal sluit
Ga als volgt te werk:
1. Breng de auto tot stilstand.
2. Houd de schakelaar CLOSE
ingedrukt.
*
Het schuifdak gaat dicht, gaat weer
open en stopt ongeveer 10 seconden.
Vervolgens sluit het weer en stopt het
in de volledig gesloten positie.
3. Controleer of het schuifdak geheel
gesloten is en laat dan de schakelaar
los.
*Als de schakelaar niet op het juiste
moment wordt losgelaten, moet de
procedure helemaal opnieuw worden
uitgevoerd.
Als het schuifdak ook na het op de juiste
wijze uitvoeren van bovenstaande
procedure niet volledig sluit, laat dan uw
auto controleren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als het schuifdak niet normaal beweegt
Wanneer het openen en sluiten van het
schuifdak niet normaal verloopt of
wanneer het niet automatisch kan
worden geopend, voer dan de
onderstaande initialisatieprocedure uit.
1. Breng de auto tot stilstand.
2. Houd schakelaar DOWN ingedrukt.
*
Het schuifdak stopt automatisch in de
omhooggekantelde stand. Vervolgens
wordt het geopend, gesloten, omhoog
gekanteld en omlaag gekanteld en
stopt het in de volledig gesloten
positie.
3. Controleer of het schuifdak volledig is
gestopt en laat de schakelaar los.
*Herhaal de procedure vanaf het begin als
u de schakelaar hebt losgelaten terwijl
het schuifdak nog in beweging was.
Als het schuifdak ook na het op de juiste
wijze uitvoeren van bovenstaande
procedures niet normaal opent of sluit of
niet automatisch wordt geopend, laat dan
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
3.5 Openen en sluiten van de ruiten en het schuifdak
162
Page 165 of 646

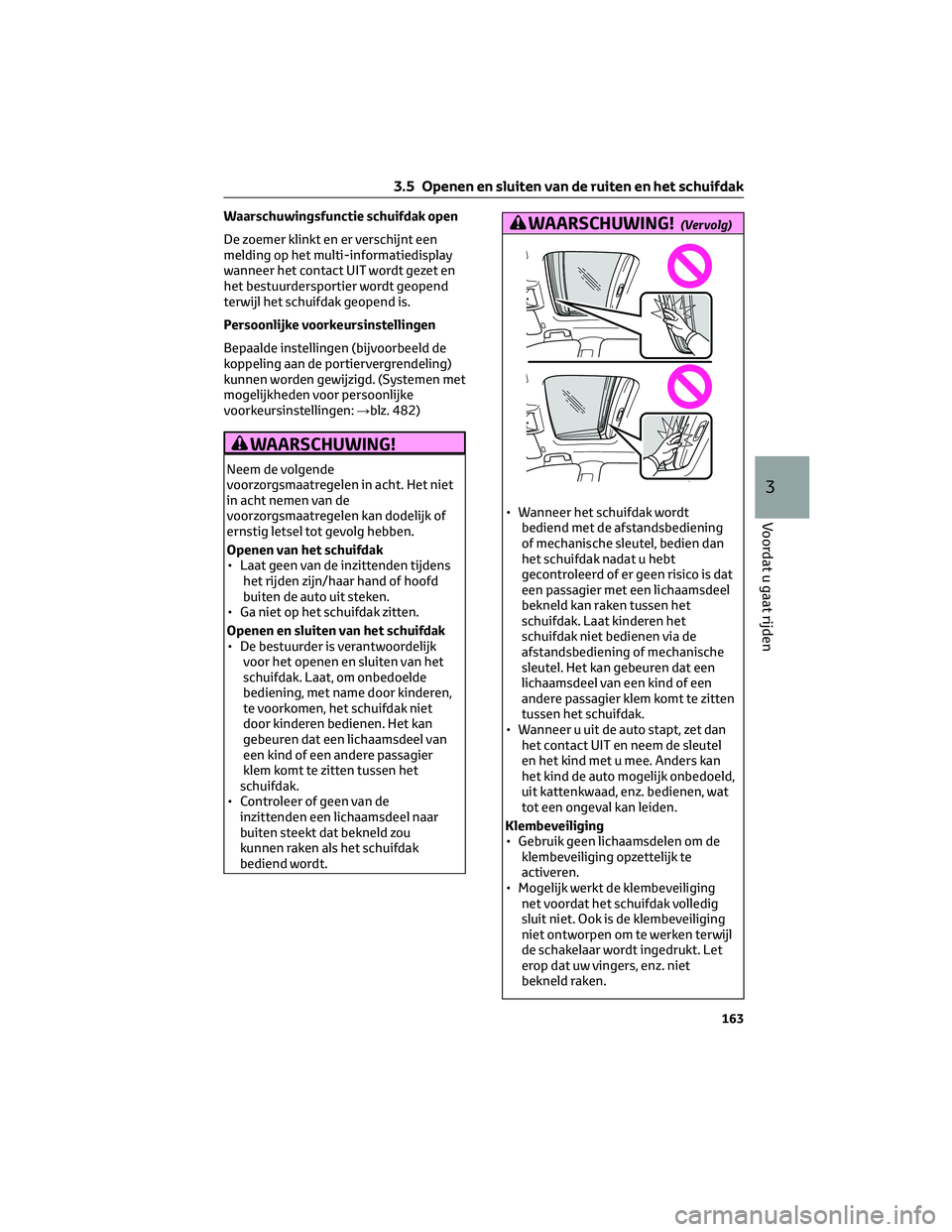

Waarschuwingsfunctie schuifdak open
De zoemer klinkt en er verschijnt een
melding op het multi-informatiedisplay
wanneer het contact UIT wordt gezet en
het bestuurdersportier wordt geopend
terwijl het schuifdak geopend is.
Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de
koppeling aan de portiervergrendeling)
kunnen worden gewijzigd. (Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen:→blz. 482)
WAARSCHUWING!
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
Openen van het schuifdak
• Laat geen van de inzittenden tijdens
het rijden zijn/haar hand of hoofd
buiten de auto uit steken.
• Ga niet op het schuifdak zitten.
Openen en sluiten van het schuifdak
• De bestuurder is verantwoordelijk
voor het openen en sluiten van het
schuifdak. Laat, om onbedoelde
bediening, met name door kinderen,
te voorkomen, het schuifdak niet
door kinderen bedienen. Het kan
gebeuren dat een lichaamsdeel van
een kind of een andere passagier
klem komt te zitten tussen het
schuifdak.
• Controleer of geen van de
inzittenden een lichaamsdeel naar
buiten steekt dat bekneld zou
kunnen raken als het schuifdak
bediend wordt.
WAARSCHUWING!(Vervolg)
• Wanneer het schuifdak wordt
bediend met de afstandsbediening
of mechanische sleutel, bedien dan
het schuifdak nadat u hebt
gecontroleerd of er geen risico is dat
een passagier met een lichaamsdeel
bekneld kan raken tussen het
schuifdak. Laat kinderen het
schuifdak niet bedienen via de
afstandsbediening of mechanische
sleutel. Het kan gebeuren dat een
lichaamsdeel van een kind of een
andere passagier klem komt te zitten
tussen het schuifdak.
• Wanneer u uit de auto stapt, zet dan
het contact UIT en neem de sleutel
en het kind met u mee. Anders kan
het kind de auto mogelijk onbedoeld,
uit kattenkwaad, enz. bedienen, wat
tot een ongeval kan leiden.
Klembeveiliging
• Gebruik geen lichaamsdelen om de
klembeveiliging opzettelijk te
activeren.
• Mogelijk werkt de klembeveiliging
net voordat het schuifdak volledig
sluit niet. Ook is de klembeveiliging
niet ontworpen om te werken terwijl
de schakelaar wordt ingedrukt. Let
erop dat uw vingers, enz. niet
bekneld raken.
3.5 Openen en sluiten van de ruiten en het schuifdak
163
3
Voordat u gaat rijden
Page 166 of 646

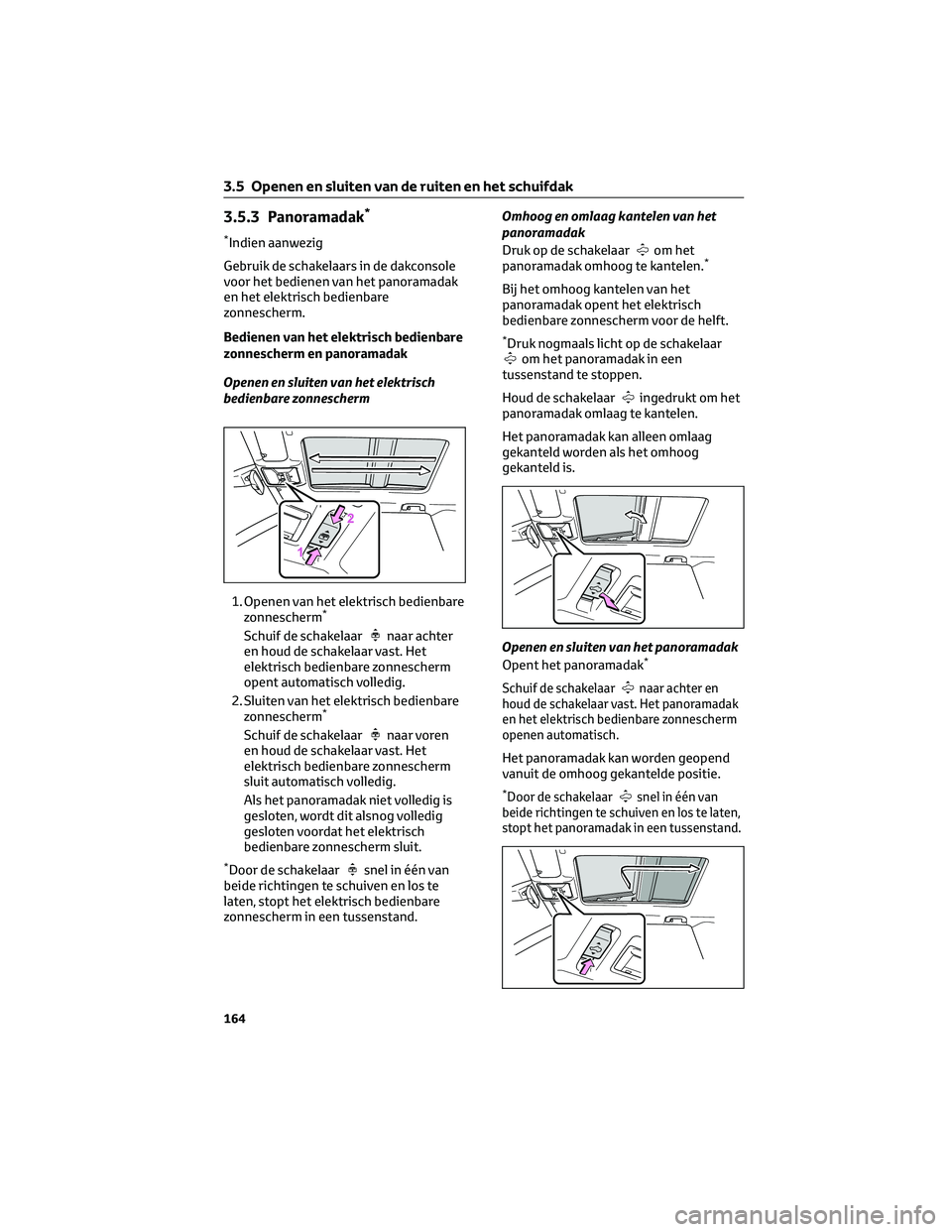

3.5.3 Panoramadak*
*Indien aanwezig
Gebruik de schakelaars in de dakconsole
voor het bedienen van het panoramadak
en het elektrisch bedienbare
zonnescherm.
Bedienen van het elektrisch bedienbare
zonnescherm en panoramadak
Openen en sluiten van het elektrisch
bedienbare zonnescherm
1. Openen van het elektrisch bedienbare
zonnescherm
*
Schuif de schakelaarnaar achter
en houd de schakelaar vast. Het
elektrisch bedienbare zonnescherm
opent automatisch volledig.
2. Sluiten van het elektrisch bedienbare
zonnescherm
*
Schuif de schakelaarnaar voren
en houd de schakelaar vast. Het
elektrisch bedienbare zonnescherm
sluit automatisch volledig.
Als het panoramadak niet volledig is
gesloten, wordt dit alsnog volledig
gesloten voordat het elektrisch
bedienbare zonnescherm sluit.
*Door de schakelaarsnel in één van
beide richtingen te schuiven en los te
laten, stopt het elektrisch bedienbare
zonnescherm in een tussenstand.Omhoog en omlaag kantelen van het
panoramadak
Druk op de schakelaar
om het
panoramadak omhoog te kantelen.*
Bij het omhoog kantelen van het
panoramadak opent het elektrisch
bedienbare zonnescherm voor de helft.
*Druk nogmaals licht op de schakelaarom het panoramadak in een
tussenstand te stoppen.
Houd de schakelaar
ingedrukt om het
panoramadak omlaag te kantelen.
Het panoramadak kan alleen omlaag
gekanteld worden als het omhoog
gekanteld is.
Openen en sluiten van het panoramadak
Opent het panoramadak
*
Schuif de schakelaarnaar achter en
houd de schakelaar vast. Het panoramadak
en het elektrisch bedienbare zonnescherm
openen automatisch.
Het panoramadak kan worden geopend
vanuit de omhoog gekantelde positie.
*Door de schakelaarsnel in één van
beide richtingen te schuiven en los te laten,
stopt het panoramadak in een tussenstand.
3.5 Openen en sluiten van de ruiten en het schuifdak
164
Page 167 of 646

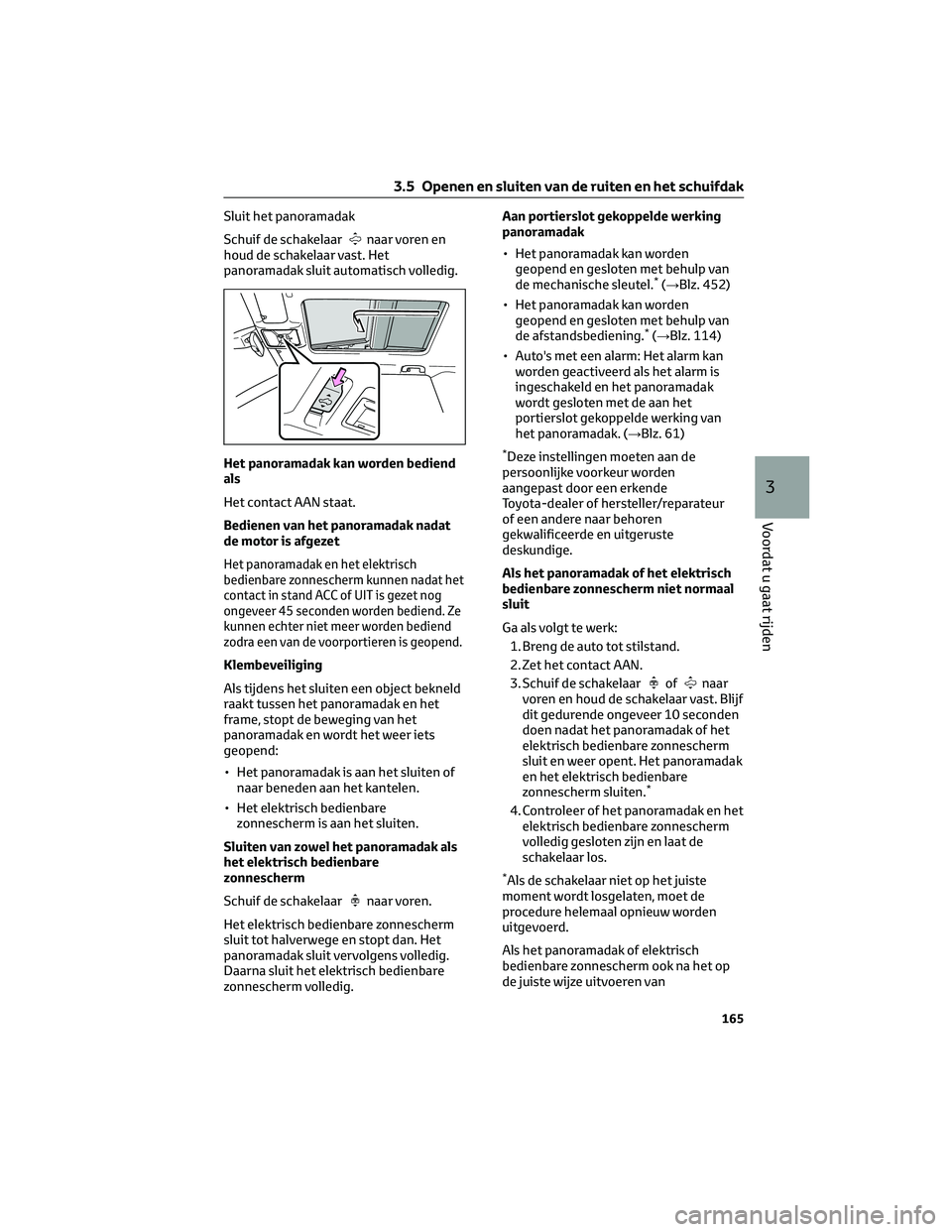

Sluit het panoramadak
Schuif de schakelaar
naar voren en
houd de schakelaar vast. Het
panoramadak sluit automatisch volledig.
Het panoramadak kan worden bediend
als
Het contact AAN staat.
Bedienen van het panoramadak nadat
de motor is afgezet
Het panoramadak en het elektrisch
bedienbare zonnescherm kunnen nadat het
contact in stand ACC of UIT is gezet nog
ongeveer 45 seconden worden bediend. Ze
kunnen echter niet meer worden bediend
zodra een van de voorportieren is geopend.
Klembeveiliging
Als tijdens het sluiten een object bekneld
raakt tussen het panoramadak en het
frame, stopt de beweging van het
panoramadak en wordt het weer iets
geopend:
• Het panoramadak is aan het sluiten of
naar beneden aan het kantelen.
• Het elektrisch bedienbare
zonnescherm is aan het sluiten.
Sluiten van zowel het panoramadak als
het elektrisch bedienbare
zonnescherm
Schuif de schakelaar
naar voren.
Het elektrisch bedienbare zonnescherm
sluit tot halverwege en stopt dan. Het
panoramadak sluit vervolgens volledig.
Daarna sluit het elektrisch bedienbare
zonnescherm volledig.Aan portierslot gekoppelde werking
panoramadak
• Het panoramadak kan worden
geopend en gesloten met behulp van
de mechanische sleutel.
*(→Blz. 452)
• Het panoramadak kan worden
geopend en gesloten met behulp van
de afstandsbediening.
*(→Blz. 114)
• Auto's met een alarm: Het alarm kan
worden geactiveerd als het alarm is
ingeschakeld en het panoramadak
wordt gesloten met de aan het
portierslot gekoppelde werking van
het panoramadak. (→Blz. 61)
*Deze instellingen moeten aan de
persoonlijke voorkeur worden
aangepast door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als het panoramadak of het elektrisch
bedienbare zonnescherm niet normaal
sluit
Ga als volgt te werk:
1. Breng de auto tot stilstand.
2. Zet het contact AAN.
3. Schuif de schakelaar
ofnaar
voren en houd de schakelaar vast. Blijf
dit gedurende ongeveer 10 seconden
doen nadat het panoramadak of het
elektrisch bedienbare zonnescherm
sluit en weer opent. Het panoramadak
en het elektrisch bedienbare
zonnescherm sluiten.
*
4. Controleer of het panoramadak en het
elektrisch bedienbare zonnescherm
volledig gesloten zijn en laat de
schakelaar los.
*Als de schakelaar niet op het juiste
moment wordt losgelaten, moet de
procedure helemaal opnieuw worden
uitgevoerd.
Als het panoramadak of elektrisch
bedienbare zonnescherm ook na het op
de juiste wijze uitvoeren van
3.5 Openen en sluiten van de ruiten en het schuifdak
165
3
Voordat u gaat rijden
Page 168 of 646

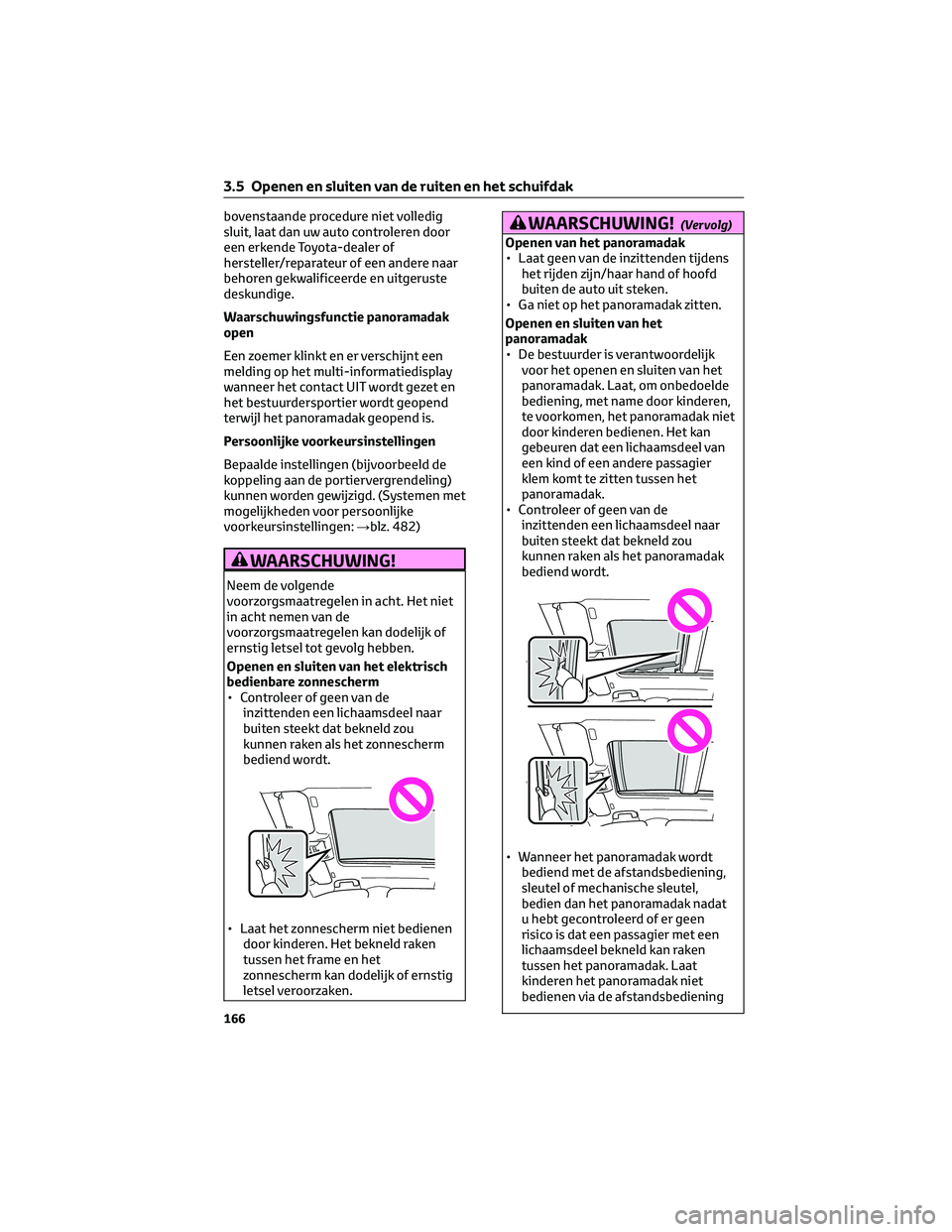

bovenstaande procedure niet volledig
sluit, laat dan uw auto controleren door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Waarschuwingsfunctie panoramadak
open
Een zoemer klinkt en er verschijnt een
melding op het multi-informatiedisplay
wanneer het contact UIT wordt gezet en
het bestuurdersportier wordt geopend
terwijl het panoramadak geopend is.
Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de
koppeling aan de portiervergrendeling)
kunnen worden gewijzigd. (Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen:→blz. 482)
WAARSCHUWING!
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
Openen en sluiten van het elektrisch
bedienbare zonnescherm
• Controleer of geen van de
inzittenden een lichaamsdeel naar
buiten steekt dat bekneld zou
kunnen raken als het zonnescherm
bediend wordt.
• Laat het zonnescherm niet bedienen
door kinderen. Het bekneld raken
tussen het frame en het
zonnescherm kan dodelijk of ernstig
letsel veroorzaken.
WAARSCHUWING!(Vervolg)
Openen van het panoramadak
• Laat geen van de inzittenden tijdens
het rijden zijn/haar hand of hoofd
buiten de auto uit steken.
• Ga niet op het panoramadak zitten.
Openen en sluiten van het
panoramadak
• De bestuurder is verantwoordelijk
voor het openen en sluiten van het
panoramadak. Laat, om onbedoelde
bediening, met name door kinderen,
te voorkomen, het panoramadak niet
door kinderen bedienen. Het kan
gebeuren dat een lichaamsdeel van
een kind of een andere passagier
klem komt te zitten tussen het
panoramadak.
• Controleer of geen van de
inzittenden een lichaamsdeel naar
buiten steekt dat bekneld zou
kunnen raken als het panoramadak
bediend wordt.
• Wanneer het panoramadak wordt
bediend met de afstandsbediening,
sleutel of mechanische sleutel,
bedien dan het panoramadak nadat
u hebt gecontroleerd of er geen
risico is dat een passagier met een
lichaamsdeel bekneld kan raken
tussen het panoramadak. Laat
kinderen het panoramadak niet
bedienen via de afstandsbediening
3.5 Openen en sluiten van de ruiten en het schuifdak
166
Page 169 of 646

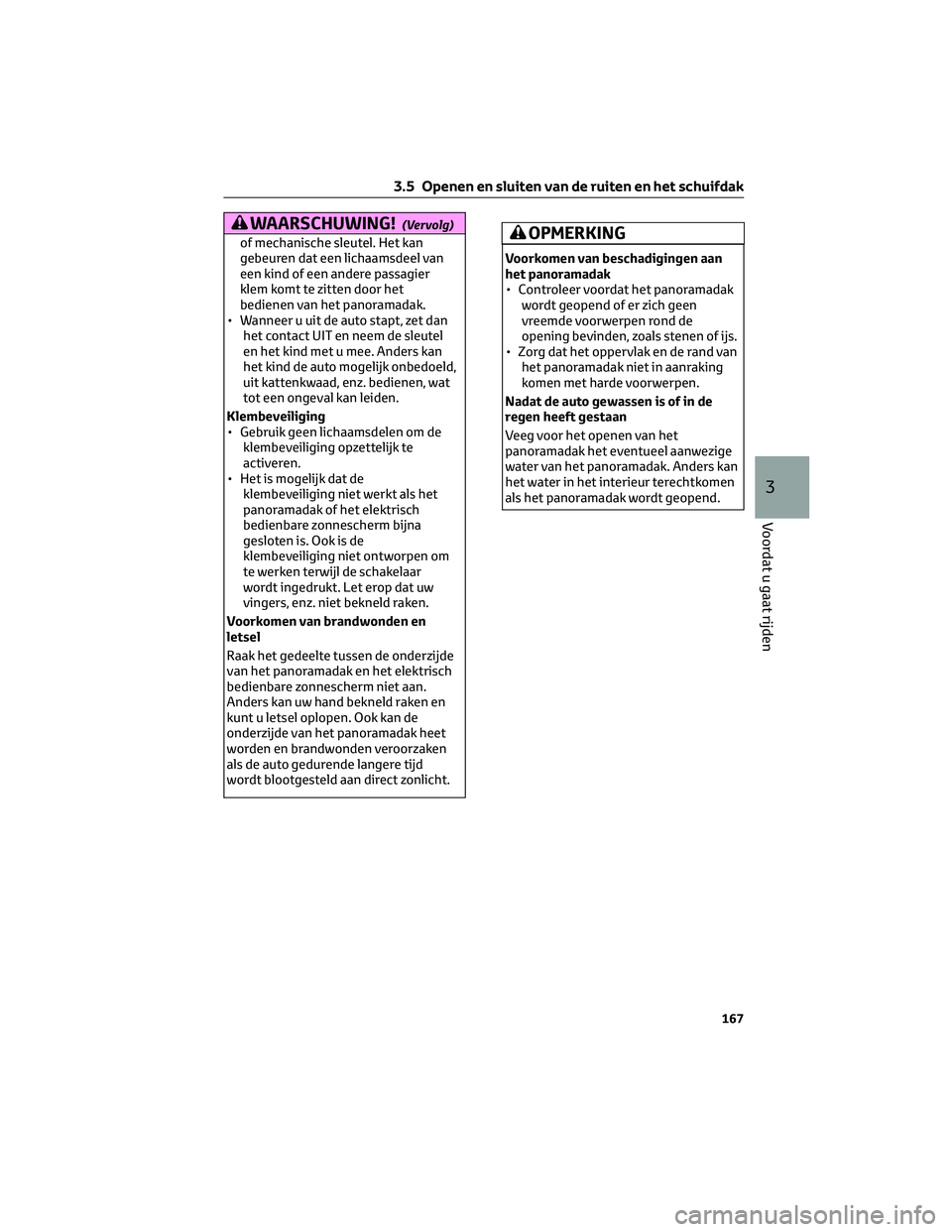

WAARSCHUWING!(Vervolg)
of mechanische sleutel. Het kan
gebeuren dat een lichaamsdeel van
een kind of een andere passagier
klem komt te zitten door het
bedienen van het panoramadak.
• Wanneer u uit de auto stapt, zet dan
het contact UIT en neem de sleutel
en het kind met u mee. Anders kan
het kind de auto mogelijk onbedoeld,
uit kattenkwaad, enz. bedienen, wat
tot een ongeval kan leiden.
Klembeveiliging
• Gebruik geen lichaamsdelen om de
klembeveiliging opzettelijk te
activeren.
• Het is mogelijk dat de
klembeveiliging niet werkt als het
panoramadak of het elektrisch
bedienbare zonnescherm bijna
gesloten is. Ook is de
klembeveiliging niet ontworpen om
te werken terwijl de schakelaar
wordt ingedrukt. Let erop dat uw
vingers, enz. niet bekneld raken.
Voorkomen van brandwonden en
letsel
Raak het gedeelte tussen de onderzijde
van het panoramadak en het elektrisch
bedienbare zonnescherm niet aan.
Anders kan uw hand bekneld raken en
kunt u letsel oplopen. Ook kan de
onderzijde van het panoramadak heet
worden en brandwonden veroorzaken
als de auto gedurende langere tijd
wordt blootgesteld aan direct zonlicht.OPMERKING
Voorkomen van beschadigingen aan
het panoramadak
• Controleer voordat het panoramadak
wordt geopend of er zich geen
vreemde voorwerpen rond de
opening bevinden, zoals stenen of ijs.
• Zorg dat het oppervlak en de rand van
het panoramadak niet in aanraking
komen met harde voorwerpen.
Nadat de auto gewassen is of in de
regen heeft gestaan
Veeg voor het openen van het
panoramadak het eventueel aanwezige
water van het panoramadak. Anders kan
het water in het interieur terechtkomen
als het panoramadak wordt geopend.
3.5 Openen en sluiten van de ruiten en het schuifdak
167
3
Voordat u gaat rijden
Page 170 of 646

3.5 Openen en sluiten van de ruiten en het schuifdak
168
