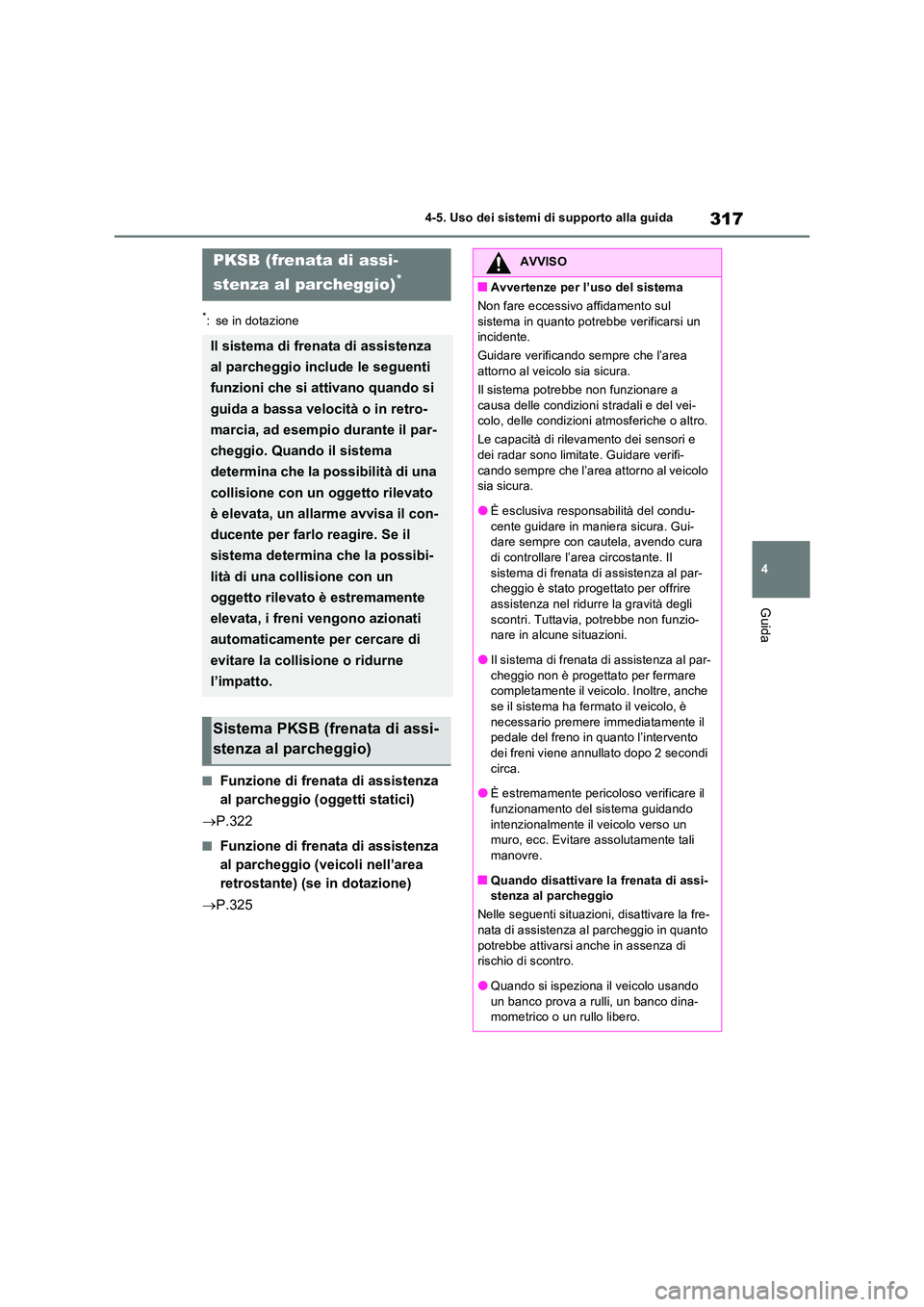

TOYOTA RAV4 2023 Manuale duso (in Italian)

317
4
4-5. Uso dei sistemi di supporto alla guida
Guida
*: se in dotazione
■Funzione di frenata di assistenza
al parcheggio (oggetti statici)
 P.322
■Funzione di frenata di assistenza
al parcheggio (veicoli nell’area
retrostante) (se in dotazione)
 P.325
PKSB (frenata di assi-
stenza al parcheggio)*
Il sistema di frenata di assistenza
al parcheggio include le seguenti
funzioni che si attivano quando si
guida a bassa velocità o in retro-
marcia, ad esempio durante il par-
cheggio. Quando il sistema
determina che la possibilità di una
collisione con un oggetto rilevato
è elevata, un allarme avvisa il con-
ducente per farlo reagire. Se il
sistema determina che la possibi-
lità di una collisione con un
oggetto rilevato è estremamente
elevata, i freni vengono azionati
automaticamente per cercare di
evitare la collisione o ridurne
l’impatto.
Sistema PKSB (frenata di assi-
stenza al parcheggio)
AVVISO
■Avvertenze per l’uso del sistema
Non fare eccessivo affidamento sul
sistema in quanto potrebbe verificarsi un incidente.
Guidare verificando sempre che l’area attorno al veicolo sia sicura.
Il sistema potrebbe non funzionare a
causa delle condizioni stradali e del vei- colo, delle condizioni atmosferiche o altro.
Le capacità di rilevamento dei sensori e dei radar sono limitate. Guidare verifi-
cando sempre che l’area attorno al veicolo sia sicura.
●È esclusiva responsabilità del condu-
cente guidare in maniera sicura. Gui- dare sempre con cautela, avendo cura di controllare l’area circostante. Il
sistema di frenata di assistenza al par- cheggio è stato progettato per offrire assistenza nel ridurre la gravità degli
scontri. Tuttavia, potrebbe non funzio- nare in alcune situazioni.
●Il sistema di frenata di assistenza al par-
cheggio non è progettato per fermare completamente il veicolo. Inoltre, anche se il sistema ha fermato il veicolo, è
necessario premere immediatamente il pedale del freno in quanto l’intervento
dei freni viene annullato dopo 2 secondi circa.
●È estremamente pericoloso verificare il
funzionamento del sistema guidando intenzionalmente il veicolo verso un muro, ecc. Evitare assolutamente tali
manovre.
■Quando disattivare la frenata di assi- stenza al parcheggio
Nelle seguenti situazioni, disattivare la fre-
nata di assistenza al parcheggio in quanto potrebbe attivarsi anche in assenza di rischio di scontro.
●Quando si ispeziona il veicolo usando un banco prova a rulli, un banco dina-mometrico o un rullo libero.

3184-5. Uso dei sistemi di supporto alla guida
La frenata di assistenza al parcheggio
può essere attivata/disattivata dalla
schermata del display multi-infor-
mazioni. Tutte le funzioni di frenata di
assistenza al parcheggio (oggetti statici
e veicoli nell’area retrostante) vengono
attivate/disattivate contemporanea-
mente. ( P.119, 129)
Quando la frenata di assistenza al parcheg-
gio è disattivata, la spia PKSB OFF ( P.98)
si accende sul display multi-informazioni.
Per riattivare il sistema, selezionare sul
display multi-informazioni, selezionare
, quindi attivarlo.
Se il sistema è disattivato, rimarrà in questo
stato anche se si porta l’interruttore di ali-
mentazione su ON dopo averlo portato su
OFF.
AVVISO
●Quando si carica il veicolo su una nave,
un autocarro o altro mezzo di trasporto.
●Se le sospensioni sono state modificate o sono stati montati pneumatici con
dimensioni diverse da quelle specifi- cate.
●Se la parte anteriore del veicolo è solle-
vata o abbassata a causa del carico tra- sportato.
●Quando si montano accessori quali
occhiello di traino di emergenza, protet- tore del paraurti (ad esempio modana-tura aggiuntiva, ecc.), portabiciclette o
lama spazzaneve che potrebbero coprire un sensore.
●Quando si utilizzano impianti di autola-
vaggio automatici.
●Se non è possibile guidare il veicolo in maniera stabile, ad esempio a seguito di
un incidente o di un’avaria.
●Quando il veicolo viene guidato in modo sportivo o in fuoristrada.
●Quando gli pneumatici non sono gonfiati alla pressione corretta.
●Quando gli pneumatici sono molto usu-rati.
●Quando si utilizzano catene da neve, il
ruotino di scorta o il kit di riparazione di emergenza per foratura.
●Quando il veicolo traina un rimorchio
(tranne per Azerbaigian, Georgia e Nuova Caledonia) o durante il traino di emergenza.
NOTA
■Se sul display multi-informazioni
compare il messaggio “PKSB non disponibile” e la spia PKSB OFF lam-peggia
Se questo messaggio viene visualizzato
subito dopo aver portato l’interruttore di alimentazione su ON, guidare il veicolo con cautela, controllando l’area circo-
stante. Potrebbe essere necessario gui- dare il veicolo per un determinato periodo di tempo prima che il sistema torni alla
normalità. (Se il sistema non ritorna alla normalità dopo aver guidato per qualche tempo, pulire i sensori e l’area circostante
sui paraurti).
Attivazione/disattivazione della
frenata di assistenza al par-
cheggio

319
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Se la limitazione della potenza del
sistema ibrido o i freni intervengono, un
cicalino suona e sul display multi-infor-
mazioni o sul display multimediale
appare un messaggio che avvisa il con-
ducente.
A seconda della situazione, il controllo limi-
tazione della potenza del sistema ibrido si
attiva per limitare l’accelerazione o ridurre la
potenza il più possibile.
Controllo limitazione della potenza
del sistema ibrido in funzione (limita-
zione dell’accelerazione)
Il sistema impedisce un’accelerazione supe-
riore a un determinato valore.
Display multimediale: Nessun avviso visua-
lizzato
Display multi-informazioni: “Rilevato
oggetto. Accelerazione ridotta.”
Spia PKSB OFF: Spenta
Cicalino: Non suona
Controllo limitazione della potenza
del sistema ibrido in funzione (ridu-
zione massima della potenza)
Il sistema ha determinato che è necessaria
una frenata più potente del normale.
Display multimediale: “FRENARE!”
Display multi-informazioni: “FRENARE!”
Spia PKSB OFF: Spenta
Cicalino: Segnale acustico breve
Il controllo freni è in funzione
Il sistema ha determinato che è necessario
eseguire una frenata di emergenza.
Display multimediale: “FRENARE!”
Display multi-informazioni: “FRENARE!”
Spia PKSB OFF: SpentaCicalino: Segnale acustico breve
Veicolo fermato dall’intervento del
sistema
Il veicolo è stato fermato tramite l’intervento
del controllo freni.
Display multimediale: “Premere il pedale del
freno.”
Display multi-informazioni: “Passare al
freno.” (se il pedale dell’acceleratore non è
premuto, appare “Premere il pedale del
freno.”)
Spia PKSB OFF: Accesa
Cicalino: Segnale acustico breve
Se la frenata di assistenza al parcheg-
gio rileva la possibilità di uno scontro
con un oggetto rilevato, la potenza del
sistema ibrido viene limitata per limitare
l’eventuale aumento della velocità del
veicolo. (Controllo limitazione della
potenza del sistema ibrido: vedere la
figura 2).
Inoltre, se il pedale dell’acceleratore
rimane premuto, i freni vengono azio-
nati automaticamente per ridurre la
velocità del veicolo. (Controllo freni:
vedere la figura 3).
Figura 1: PKSB (frenata di assi-
stenza al parcheggio) inattivo
Potenza del sistema ibrido
Display e cicalino del controllo
limitazione della potenza del
sistema ibrido e del controllo
freni
Panoramica del sistema
A

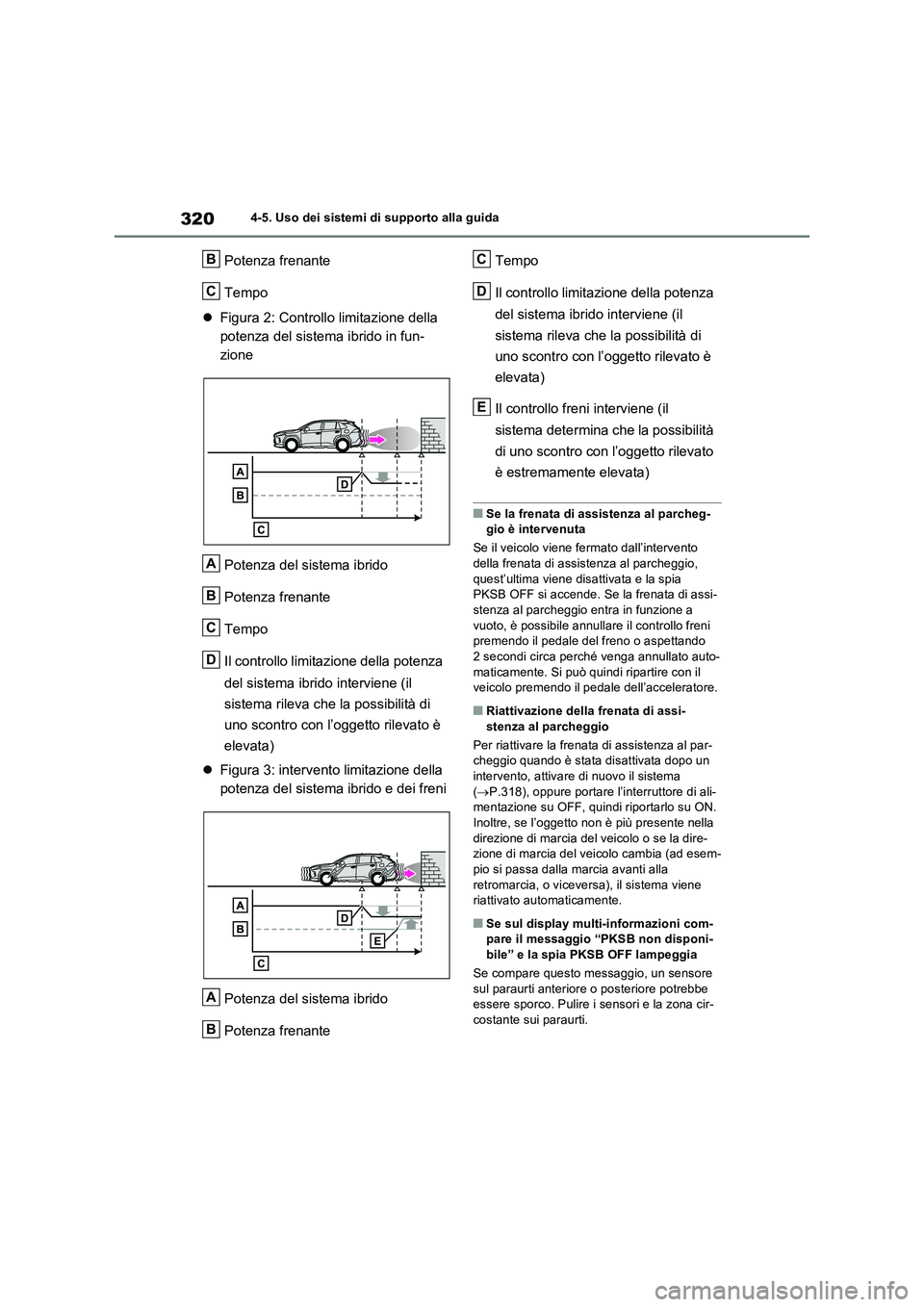

3204-5. Uso dei sistemi di supporto alla guida
Potenza frenante
Tempo
Figura 2: Controllo limitazione della
potenza del sistema ibrido in fun-
zione
Potenza del sistema ibrido
Potenza frenante
Tempo
Il controllo limitazione della potenza
del sistema ibrido interviene (il
sistema rileva che la possibilità di
uno scontro con l’oggetto rilevato è
elevata)
Figura 3: intervento limitazione della
potenza del sistema ibrido e dei freni
Potenza del sistema ibrido
Potenza frenanteTempo
Il controllo limitazione della potenza
del sistema ibrido interviene (il
sistema rileva che la possibilità di
uno scontro con l’oggetto rilevato è
elevata)
Il controllo freni interviene (il
sistema determina che la possibilità
di uno scontro con l’oggetto rilevato
è estremamente elevata)
■Se la frenata di assistenza al parcheg-
gio è intervenuta
Se il veicolo viene fermato dall’intervento
della frenata di assistenza al parcheggio,
quest’ultima viene disattivata e la spia
PKSB OFF si accende. Se la frenata di assi-
stenza al parcheggio entra in funzione a
vuoto, è possibile annullare il controllo freni
premendo il pedale del freno o aspettando
2 secondi circa perché venga annullato auto-
maticamente. Si può quindi ripartire con il
veicolo premendo il pedale dell’acceleratore.
■Riattivazione della frenata di assi-
stenza al parcheggio
Per riattivare la frenata di assistenza al par-
cheggio quando è stata disattivata dopo un
intervento, attivare di nuovo il sistema
(P.318), oppure portare l’interruttore di ali-
mentazione su OFF, quindi riportarlo su ON.
Inoltre, se l’oggetto non è più presente nella
direzione di marcia del veicolo o se la dire-
zione di marcia del veicolo cambia (ad esem-
pio si passa dalla marcia avanti alla
retromarcia, o viceversa), il sistema viene
riattivato automaticamente.
■Se sul display multi-informazioni com-
pare il messaggio “PKSB non disponi-
bile” e la spia PKSB OFF lampeggia
Se compare questo messaggio, un sensore
sul paraurti anteriore o posteriore potrebbe
essere sporco. Pulire i sensori e la zona cir-
costante sui paraurti.
B
C
A
B
C
D
A
B
C
D
E

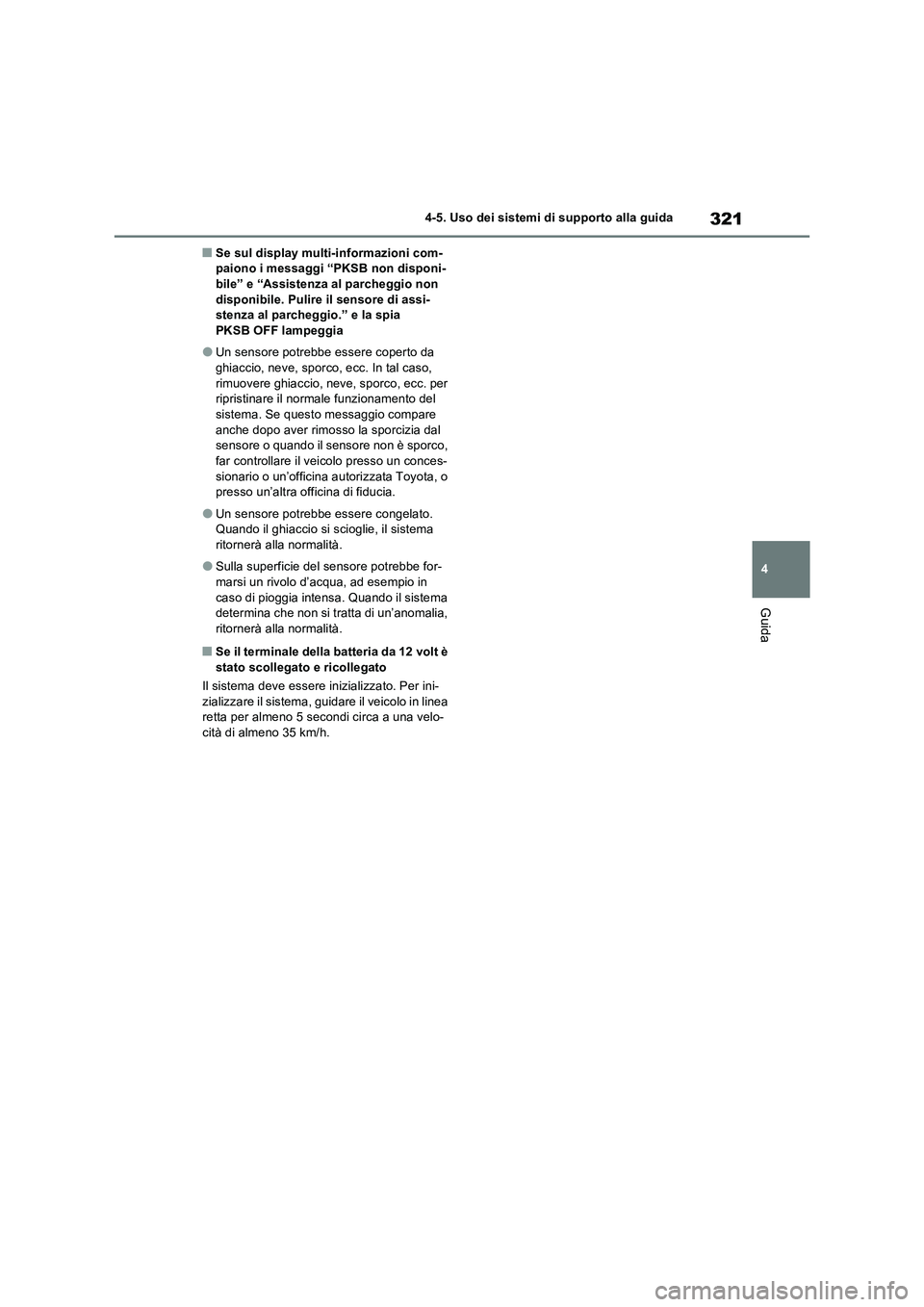

321
4 4-5. Uso dei sistemi di supporto alla guida
Guida
■Se sul display multi-informazioni com-
paiono i messaggi “PKSB non disponi-
bile” e “Assistenza al parcheggio non
disponibile. Pulire il sensore di assi-
stenza al parcheggio.” e la spia
PKSB OFF lampeggia
●Un sensore potrebbe essere coperto da
ghiaccio, neve, sporco, ecc. In tal caso,
rimuovere ghiaccio, neve, sporco, ecc. per
ripristinare il normale funzionamento del
sistema. Se questo messaggio compare
anche dopo aver rimosso la sporcizia dal
sensore o quando il sensore non è sporco,
far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
●Un sensore potrebbe essere congelato.
Quando il ghiaccio si scioglie, il sistema
ritornerà alla normalità.
●Sulla superficie del sensore potrebbe for-
marsi un rivolo d’acqua, ad esempio in
caso di pioggia intensa. Quando il sistema
determina che non si tratta di un’anomalia,
ritornerà alla normalità.
■Se il terminale della batteria da 12 volt è
stato scollegato e ricollegato
Il sistema deve essere inizializzato. Per ini-
zializzare il sistema, guidare il veicolo in linea
retta per almeno 5 secondi circa a una velo-
cità di almeno 35 km/h.

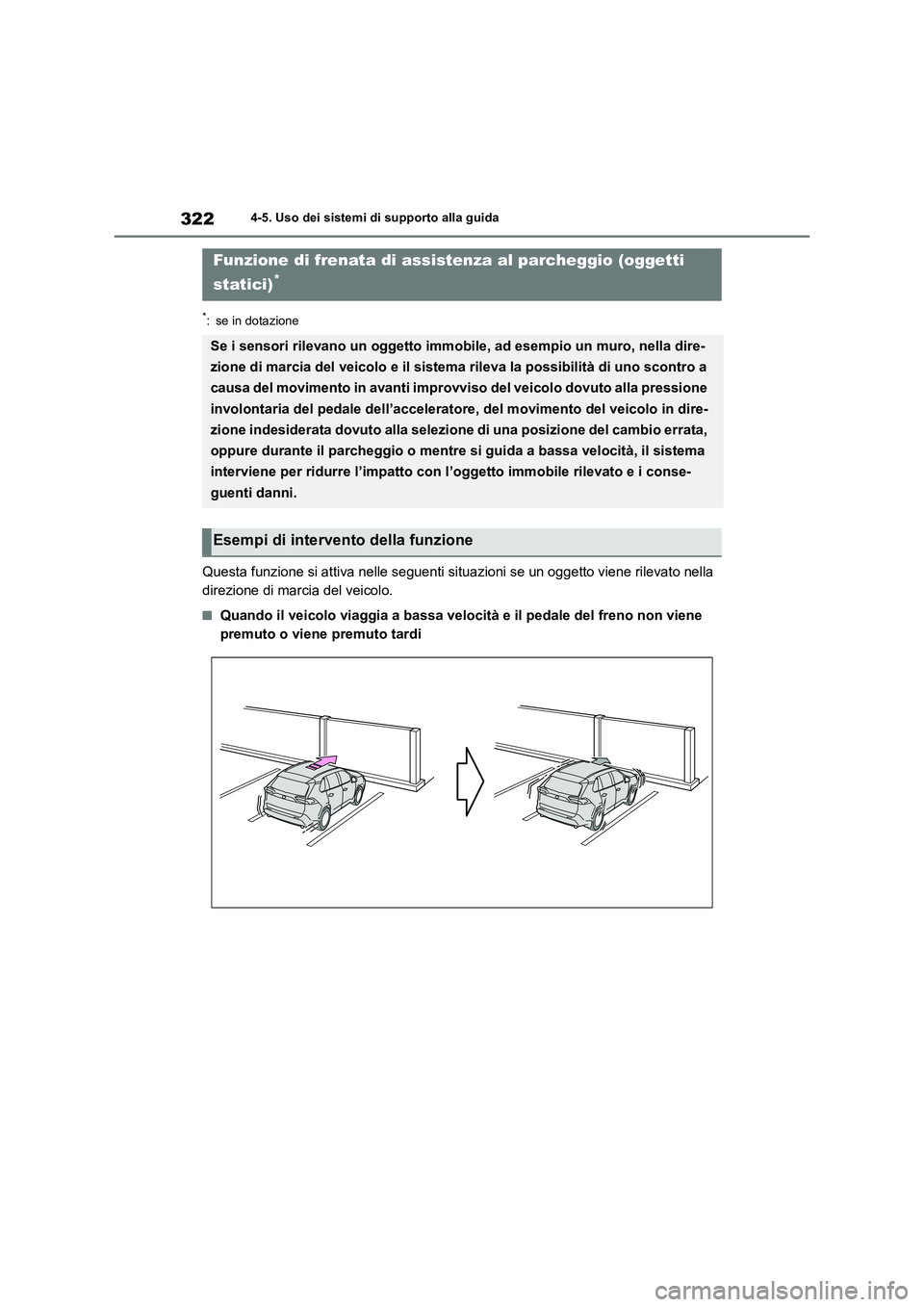

3224-5. Uso dei sistemi di supporto alla guida
*: se in dotazione
Questa funzione si attiva nelle seguenti situazioni se un oggetto viene rilevato nella
direzione di marcia del veicolo.
■Quando il veicolo viaggia a bassa velocità e il pedale del freno non viene
premuto o viene premuto tardi
Funzione di frenata di assistenza al parcheggio (oggetti
statici)
*
Se i sensori rilevano un oggetto immobile, ad esempio un muro, nella dire-
zione di marcia del veicolo e il sistema rileva la possibilità di uno scontro a
causa del movimento in avanti improvviso del veicolo dovuto alla pressione
involontaria del pedale dell’acceleratore, del movimento del veicolo in dire-
zione indesiderata dovuto alla selezione di una posizione del cambio errata,
oppure durante il parcheggio o mentre si guida a bassa velocità, il sistema
interviene per ridurre l’impatto con l’oggetto immobile rilevato e i conse-
guenti danni.
Esempi di intervento della funzione

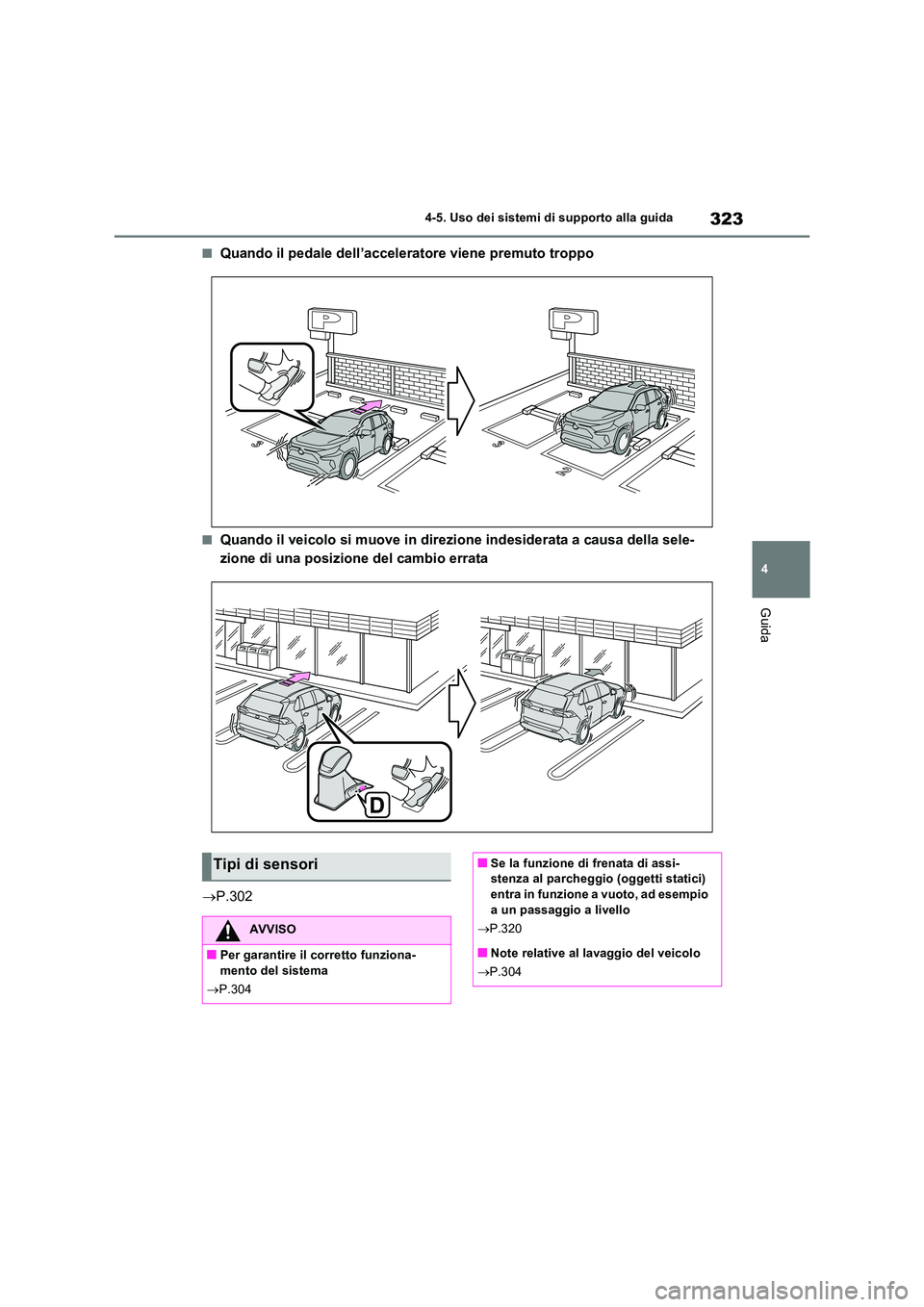

323
4
4-5. Uso dei sistemi di supporto alla guida
Guida
■Quando il pedale dell’acceleratore viene premuto troppo
■Quando il veicolo si muove in direzione indesiderata a causa della sele-
zione di una posizione del cambio errata
 P.302
Tipi di sensori
AVVISO
■Per garantire il corretto funziona- mento del sistema
 P.304
■Se la funzione di frenata di assi- stenza al parcheggio (oggetti statici)
entra in funzione a vuoto, ad esempio a un passaggio a livello
 P.320
■Note relative al lavaggio del veicolo
 P.304

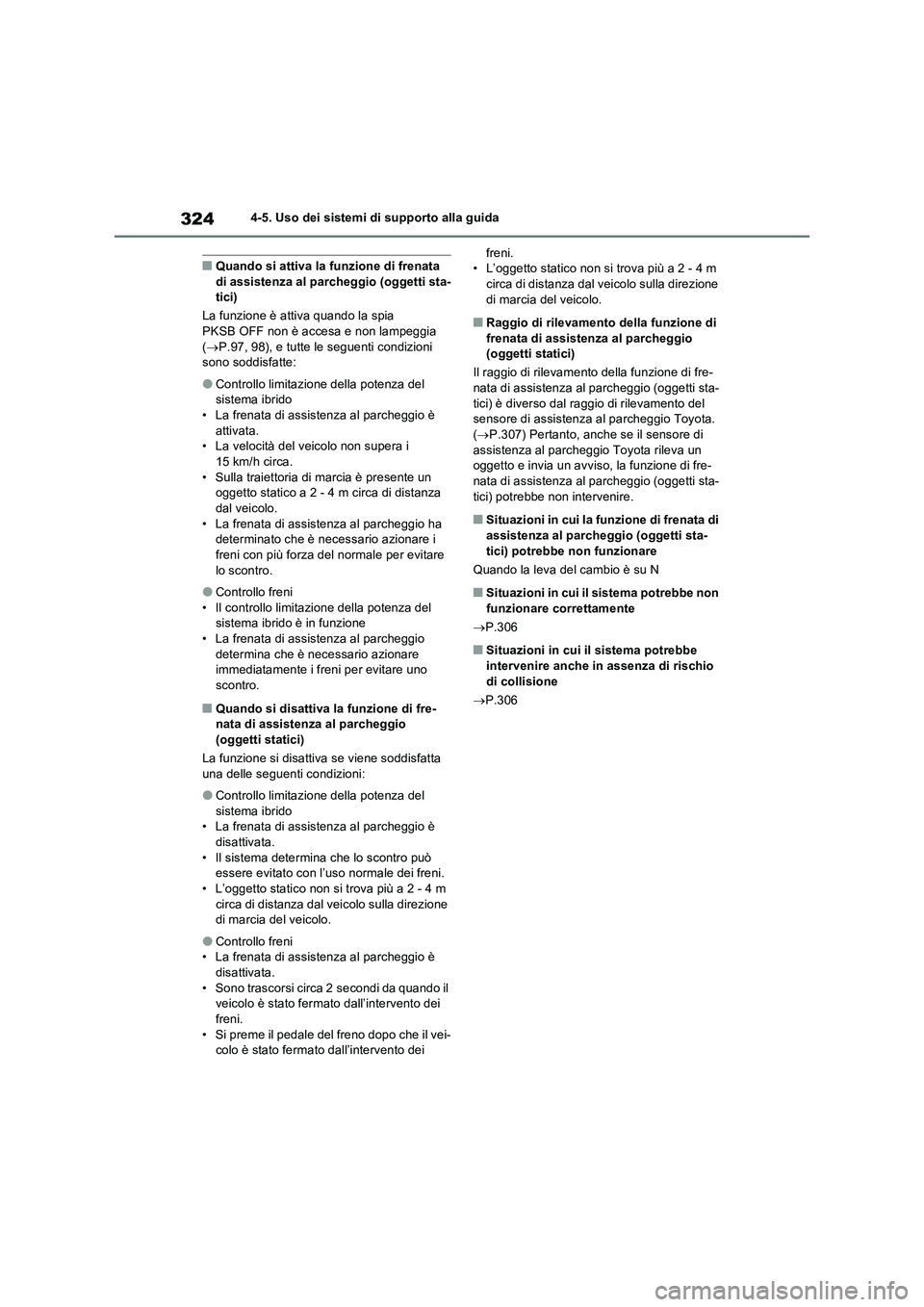

3244-5. Uso dei sistemi di supporto alla guida
■Quando si attiva la funzione di frenata
di assistenza al parcheggio (oggetti sta-
tici)
La funzione è attiva quando la spia
PKSB OFF non è accesa e non lampeggia
(P.97, 98), e tutte le seguenti condizioni
sono soddisfatte:
●Controllo limitazione della potenza del
sistema ibrido
• La frenata di assistenza al parcheggio è
attivata.
• La velocità del veicolo non supera i
15 km/h circa.
• Sulla traiettoria di marcia è presente un
oggetto statico a 2 - 4 m circa di distanza
dal veicolo.
• La frenata di assistenza al parcheggio ha
determinato che è necessario azionare i
freni con più forza del normale per evitare
lo scontro.
●Controllo freni
• Il controllo limitazione della potenza del
sistema ibrido è in funzione
• La frenata di assistenza al parcheggio
determina che è necessario azionare
immediatamente i freni per evitare uno
scontro.
■Quando si disattiva la funzione di fre-
nata di assistenza al parcheggio
(oggetti statici)
La funzione si disattiva se viene soddisfatta
una delle seguenti condizioni:
●Controllo limitazione della potenza del
sistema ibrido
• La frenata di assistenza al parcheggio è
disattivata.
• Il sistema determina che lo scontro può
essere evitato con l’uso normale dei freni.
• L’oggetto statico non si trova più a 2 - 4 m
circa di distanza dal veicolo sulla direzione
di marcia del veicolo.
●Controllo freni
• La frenata di assistenza al parcheggio è
disattivata.
• Sono trascorsi circa 2 secondi da quando il
veicolo è stato fermato dall’intervento dei
freni.
• Si preme il pedale del freno dopo che il vei-
colo è stato fermato dall’intervento dei freni.
• L’oggetto statico non si trova più a 2 - 4 m
circa di distanza dal veicolo sulla direzione
di marcia del veicolo.
■Raggio di rilevamento della funzione di
frenata di assistenza al parcheggio
(oggetti statici)
Il raggio di rilevamento della funzione di fre-
nata di assistenza al parcheggio (oggetti sta-
tici) è diverso dal raggio di rilevamento del
sensore di assistenza al parcheggio Toyota.
(P.307) Pertanto, anche se il sensore di
assistenza al parcheggio Toyota rileva un
oggetto e invia un avviso, la funzione di fre-
nata di assistenza al parcheggio (oggetti sta-
tici) potrebbe non intervenire.
■Situazioni in cui la funzione di frenata di
assistenza al parcheggio (oggetti sta-
tici) potrebbe non funzionare
Quando la leva del cambio è su N
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
P.306
■Situazioni in cui il sistema potrebbe
intervenire anche in assenza di rischio
di collisione
P.306

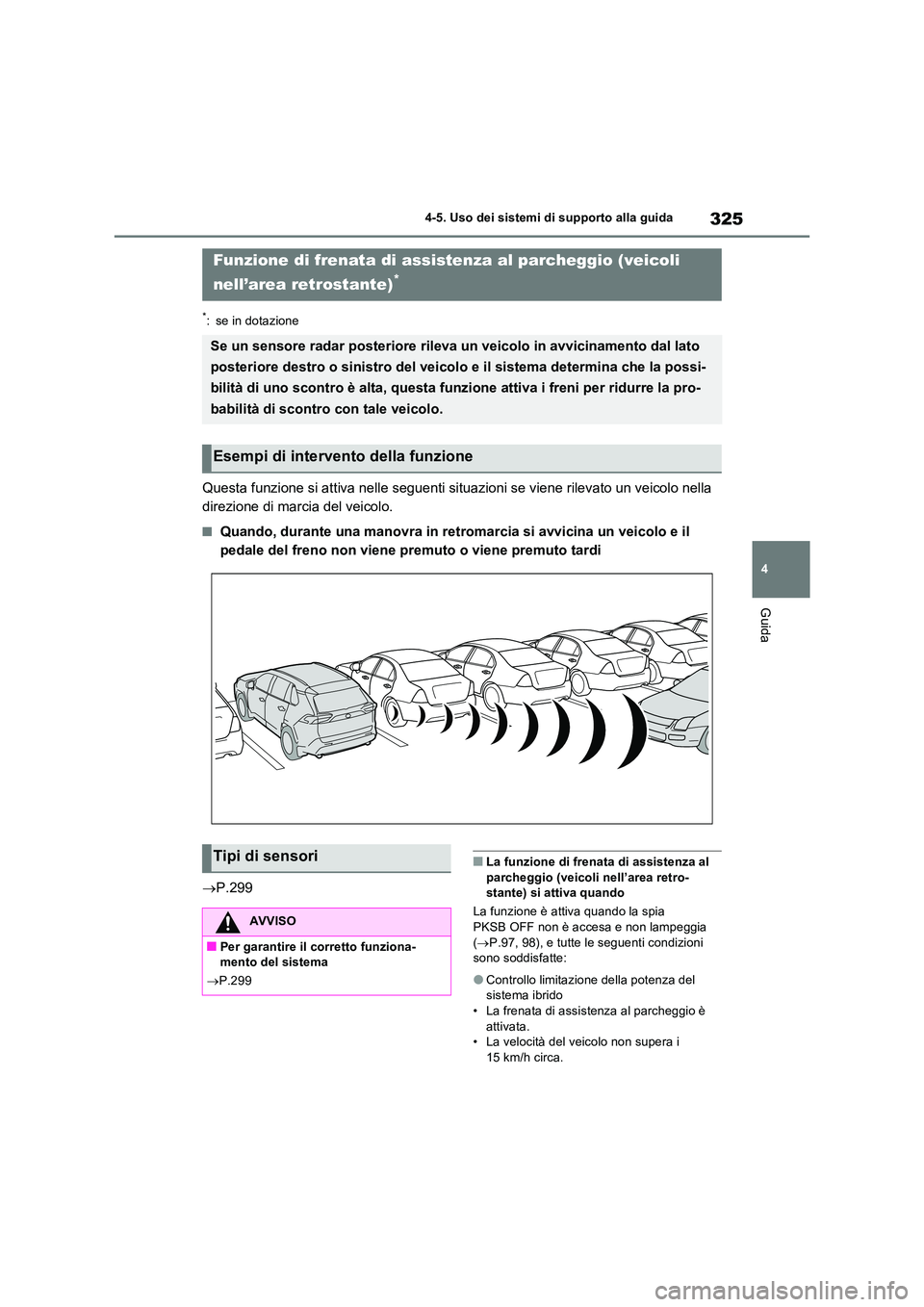

325
4
4-5. Uso dei sistemi di supporto alla guida
Guida
*: se in dotazione
Questa funzione si attiva nelle seguenti situazioni se viene rilevato un veicolo nella
direzione di marcia del veicolo.
■Quando, durante una manovra in retr omarcia si avvicina un veicolo e il
pedale del freno non viene premuto o viene premuto tardi
 P.299
■La funzione di frenata di assistenza al
parcheggio (veicoli nell’area retro- stante) si attiva quando
La funzione è attiva quando la spia PKSB OFF non è accesa e non lampeggia
( P.97, 98), e tutte le seguenti condizioni sono soddisfatte:
●Controllo limitazione della potenza del sistema ibrido• La frenata di assistenza al parcheggio è
attivata. • La velocità del veicolo non supera i
15 km/h circa.
Funzione di frenata di assistenza al parcheggio (veicoli
nell’area retrostante)*
Se un sensore radar posteriore rileva un veicolo in avvicinamento dal lato
posteriore destro o sinistro del veicolo e il sistema determina che la possi-
bilità di uno scontro è alta, questa funzione attiva i freni per ridurre la pro-
babilità di scontro con tale veicolo.
Esempi di intervento della funzione
Tipi di sensori
AVVISO
■Per garantire il corretto funziona- mento del sistema
 P.299

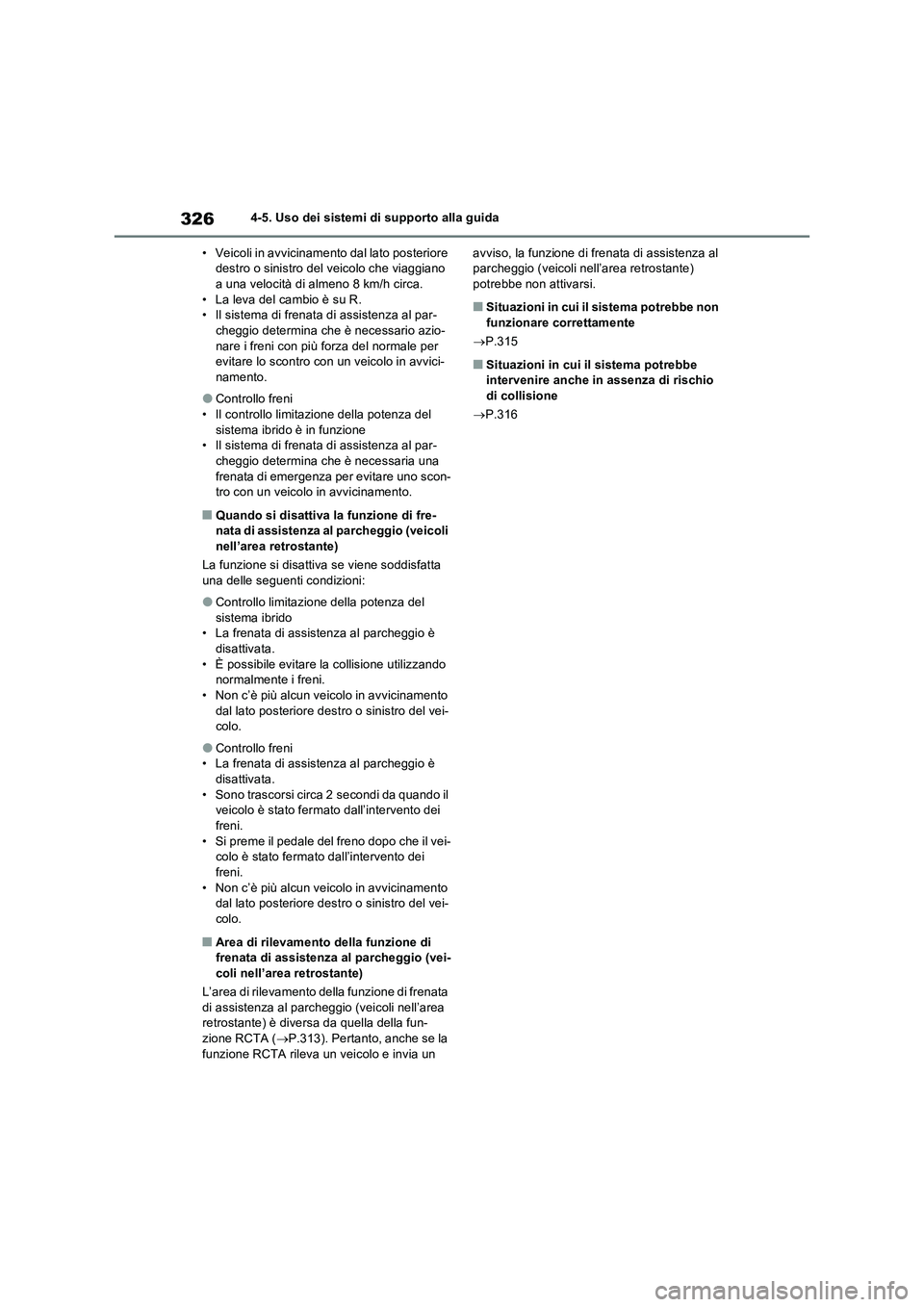

3264-5. Uso dei sistemi di supporto alla guida
• Veicoli in avvicinamento dal lato posteriore
destro o sinistro del veicolo che viaggiano
a una velocità di almeno 8 km/h circa.
• La leva del cambio è su R.
• Il sistema di frenata di assistenza al par-
cheggio determina che è necessario azio-
nare i freni con più forza del normale per
evitare lo scontro con un veicolo in avvici-
namento.
●Controllo freni
• Il controllo limitazione della potenza del
sistema ibrido è in funzione
• Il sistema di frenata di assistenza al par-
cheggio determina che è necessaria una
frenata di emergenza per evitare uno scon-
tro con un veicolo in avvicinamento.
■Quando si disattiva la funzione di fre-
nata di assistenza al parcheggio (veicoli
nell’area retrostante)
La funzione si disattiva se viene soddisfatta
una delle seguenti condizioni:
●Controllo limitazione della potenza del
sistema ibrido
• La frenata di assistenza al parcheggio è
disattivata.
• È possibile evitare la collisione utilizzando
normalmente i freni.
• Non c’è più alcun veicolo in avvicinamento
dal lato posteriore destro o sinistro del vei-
colo.
●Controllo freni
• La frenata di assistenza al parcheggio è
disattivata.
• Sono trascorsi circa 2 secondi da quando il
veicolo è stato fermato dall’intervento dei
freni.
• Si preme il pedale del freno dopo che il vei-
colo è stato fermato dall’intervento dei
freni.
• Non c’è più alcun veicolo in avvicinamento
dal lato posteriore destro o sinistro del vei-
colo.
■Area di rilevamento della funzione di
frenata di assistenza al parcheggio (vei-
coli nell’area retrostante)
L’area di rilevamento della funzione di frenata
di assistenza al parcheggio (veicoli nell’area
retrostante) è diversa da quella della fun-
zione RCTA (P.313). Pertanto, anche se la
funzione RCTA rileva un veicolo e invia un avviso, la funzione di frenata di assistenza al
parcheggio (veicoli nell’area retrostante)
potrebbe non attivarsi.
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
P.315
■Situazioni in cui il sistema potrebbe
intervenire anche in assenza di rischio
di collisione
P.316
