TOYOTA RAV4 HYBRID 2016 Brugsanvisning (in Danish)

811-2. Hybridsystem
1
OM42A57DK
Sikkerhed
Køleluftindsugningsdyserne og
-udblæsningsdyserne til hybridbat-
teriet (traktionsbatteriet) sidder
henholdsvis under bagsæderne og
mellem bagsæderne og afdæknin-
gen. Hvis luftindsugningsdyserne
er blokeret, kan hybridbatteriets
(traktionsbatteriets) afgivne effekt
reduceres.
Hybridbatteriets (traktionsbatteriets)
afgivne effekt reduceres ikke,
selvom afstanden mellem den øver-
ste del af luftudblæsningsdyserne
bag på bagsædet og afdækningen
blokeres af bagage osv.
Når kollisionssensoren registrerer en vis påvirkning, blokerer nødafbry-
delsessystemet højspændingsstrømmen og stopper brændstofpumpen
for at minimere risikoen for stød samt brændstoflækage. Når nødafbry-
delsessystemet er blevet aktiveret, kan bilen ikke starte igen. Kontakt
en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk for at genstarte hybridsystemet.
Der vises automatisk en meddelelse, hvis der opstår en fejl i hybridsy-
stemet, eller hvis den udførte handling er ukorrekt.
Hvis der vises en advarselsmedde-
lelse på multi-informationsdisplayet,
skal du læse meddelelsen og følge
anvisningerne. (→S. 441)
Luftindtags- og luftudblæsningsdyse på hybridbatteri
(traktionsbatteri)
Luftindsugningsdyser
Luftudblæsningsdyser
Nødafbrydelsessystem
Hybrid-advarselsmeddelelse
OM42A57DK.book Page 81 Tuesday, December 15, 2015 9:07 PM

821-2. Hybridsystem
OM42A57DK
■Hvis der tændes en advarselslampe, eller vises en advarselsmeddelelse,
eller hvis 12-voltsbatteriet kobles fra
Hybridsystemet vil muligvis ikke starte. Forsøg i så fald at genstarte syste-
met. Hvis "READY"-indikatoren ikke lyser, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
■Motoren løber tør
Hvis motoren er løbet tør for brændstof, og hybridsystemet ikke kan startes, skal
der som minimum fyldes så meget benzin på, at advarselslampen for lav brænd-
stofstand (→S. 435) slukker. Hvis der kun er lidt brændstof, er det ikke sikkert, at
hybridsystemet kan starte. (Standardbrændstofmængden er ca. 10,1 l, når bilen
befinder sig på en plan flade. Den værdi kan ændre sig, hvis bilen står på en
skråning. Fyld mere brændstof på, hvis bilen står på en skråning).
■Elektromagnetiske bølger
●Højspændingsdele og -kabler i hybridbiler er udstyret med elektromagnetisk
afskærmning og udsender derfor cirka samme mængde elektromagnetiske
bølger som almindelige benzinbiler eller elektroniske husholdningsapparater.
●Bilen kan forårsage lydinterferens i visse radiodele produceret af tredjepart.
■Hybridbatteri (traktionsbatteri)
Hybridbatteriet (traktionsbatteriet) har en begrænset levetid. Hybridbatteriets
(traktionsbatteriets) levetid kan ændre sig afhængigt af kørestil og kørselsfor-
hold.
■Overensstemmelseserklæring
Denne model opfylder kravene for hydrogenemission iht. ECE-regulativ
nr. 100 (elbilers elektriske sikkerhed).
OM42A57DK.book Page 82 Tuesday, December 15, 2015 9:07 PM

831-2. Hybridsystem
1
OM42A57DK
Sikkerhed

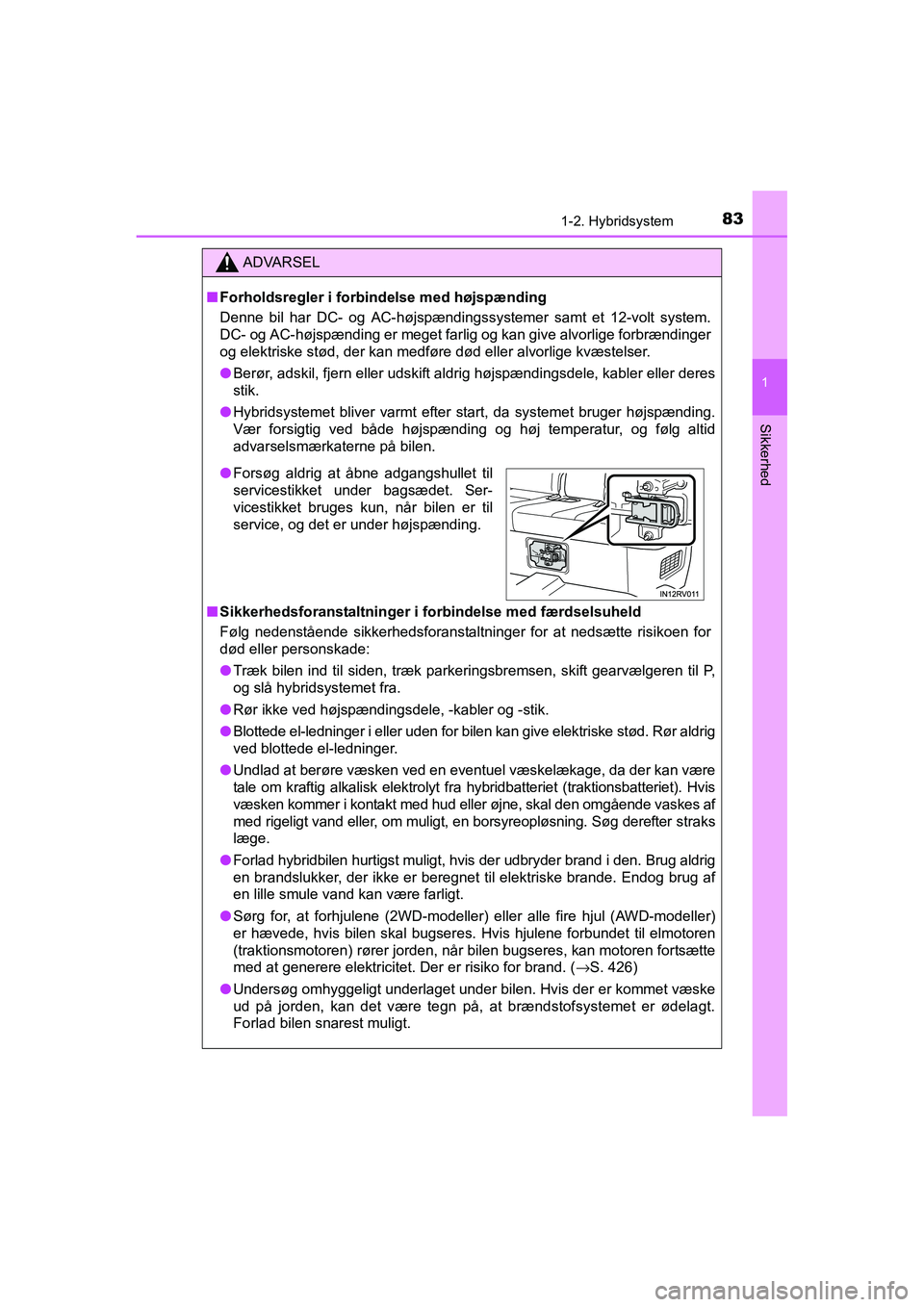

ADVARSEL
■Forholdsregler i forbindelse med højspænding
Denne bil har DC- og AC-højspændingssystemer samt et 12-volt system.
DC- og AC-højspænding er meget farlig og kan give alvorlige forbrændinger
og elektriske stød, der kan medføre død eller alvorlige kvæstelser.
●Berør, adskil, fjern eller udskift aldrig højspændingsdele, kabler eller deres
stik.
●Hybridsystemet bliver varmt efter start, da systemet bruger højspænding.
Vær forsigtig ved både højspænding og høj temperatur, og følg altid
advarselsmærkaterne på bilen.
■Sikkerhedsforanstaltninger i forbindelse med færdselsuheld
Følg nedenstående sikkerhedsforanstaltninger for at nedsætte risikoen for
død eller personskade:
●Træk bilen ind til siden, træk parkeringsbremsen, skift gearvælgeren til P,
og slå hybridsystemet fra.
●Rør ikke ved højspændingsdele, -kabler og -stik.
●Blottede el-ledninger i eller uden for bilen kan give elektriske stød. Rør aldrig
ved blottede el-ledninger.
●Undlad at berøre væsken ved en eventuel væskelækage, da der kan være
tale om kraftig alkalisk elektrolyt fra hybridbatteriet (traktionsbatteriet). Hvis
væsken kommer i kontakt med hud eller øjne, skal den omgående vaskes af
med rigeligt vand eller, om muligt, en borsyreopløsning. Søg derefter straks
læge.
●Forlad hybridbilen hurtigst muligt, hvis der udbryder brand i den. Brug aldrig
en brandslukker, der ikke er beregnet til elektriske brande. Endog brug af
en lille smule vand kan være farligt.
●Sørg for, at forhjulene (2WD-modeller) eller alle fire hjul (AWD-modeller)
er hævede, hvis bilen skal bugseres. Hvis hjulene forbundet til elmotoren
(traktionsmotoren) rører jorden, når bilen bugseres, kan motoren fortsætte
med at generere elektricitet. Der er risiko for brand. (→S. 426)
●Undersøg omhyggeligt underlaget under bilen. Hvis der er kommet væske
ud på jorden, kan det være tegn på, at brændstofsystemet er ødelagt.
Forlad bilen snarest muligt.
●Forsøg aldrig at åbne adgangshullet til
servicestikket under bagsædet. Ser-
vicestikket bruges kun, når bilen er til
service, og det er under højspænding.
OM42A57DK.book Page 83 Tuesday, December 15, 2015 9:07 PM

841-2. Hybridsystem
OM42A57DK

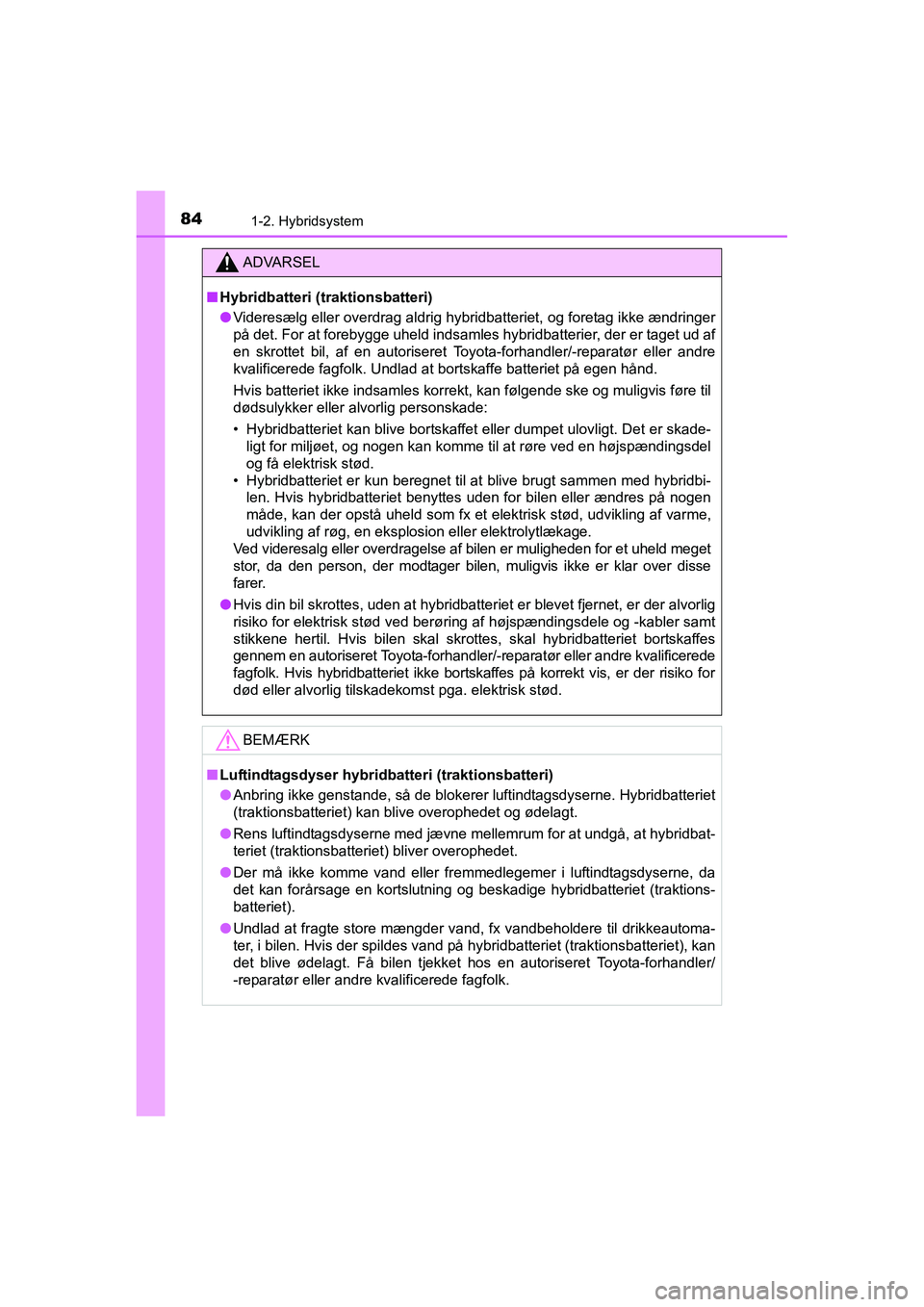

ADVARSEL
■Hybridbatteri (traktionsbatteri)
●Videresælg eller overdrag aldrig hybridbatteriet, og foretag ikke ændringer
på det. For at forebygge uheld indsamles hybridbatterier, der er taget ud af
en skrottet bil, af en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk. Undlad at bortskaffe batteriet på egen hånd.
Hvis batteriet ikke indsamles korrekt, kan følgende ske og muligvis føre til
dødsulykker eller alvorlig personskade:
• Hybridbatteriet kan blive bortskaffet eller dumpet ulovligt. Det er skade-
ligt for miljøet, og nogen kan komme til at røre ved en højspændingsdel
og få elektrisk stød.
• Hybridbatteriet er kun beregnet til at blive brugt sammen med hybridbi-
len. Hvis hybridbatteriet benyttes uden for bilen eller ændres på nogen
måde, kan der opstå uheld som fx et elektrisk stød, udvikling af varme,
udvikling af røg, en eksplosion eller elektrolytlækage.
Ved videresalg eller overdragelse af bilen er muligheden for et uheld meget
stor, da den person, der modtager bilen, muligvis ikke er klar over disse
farer.
●Hvis din bil skrottes, uden at hybridbatteriet er blevet fjernet, er der alvorlig
risiko for elektrisk stød ved berøring af højspændingsdele og -kabler samt
stikkene hertil. Hvis bilen skal skrottes, skal hybridbatteriet bortskaffes
gennem en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk. Hvis hybridbatteriet ikke bortskaffes på korrekt vis, er der risiko for
død eller alvorlig tilskadekomst pga. elektrisk stød.
BEMÆRK
■Luftindtagsdyser hybridbatteri (traktionsbatteri)
●Anbring ikke genstande, så de blokerer luftindtagsdyserne. Hybridbatteriet
(traktionsbatteriet) kan blive overophedet og ødelagt.
●Rens luftindtagsdyserne med jævne mellemrum for at undgå, at hybridbat-
teriet (traktionsbatteriet) bliver overophedet.
●Der må ikke komme vand eller fremmedlegemer i luftindtagsdyserne, da
det kan forårsage en kortslutning og beskadige hybridbatteriet (traktions-
batteriet).
●Undlad at fragte store mængder vand, fx vandbeholdere til drikkeautoma-
ter, i bilen. Hvis der spildes vand på hybridbatteriet (traktionsbatteriet), kan
det blive ødelagt. Få bilen tjekket hos en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk.
OM42A57DK.book Page 84 Tuesday, December 15, 2015 9:07 PM

85
1
1-3. Tyverialarm
OM42A57DK
Sikkerhed

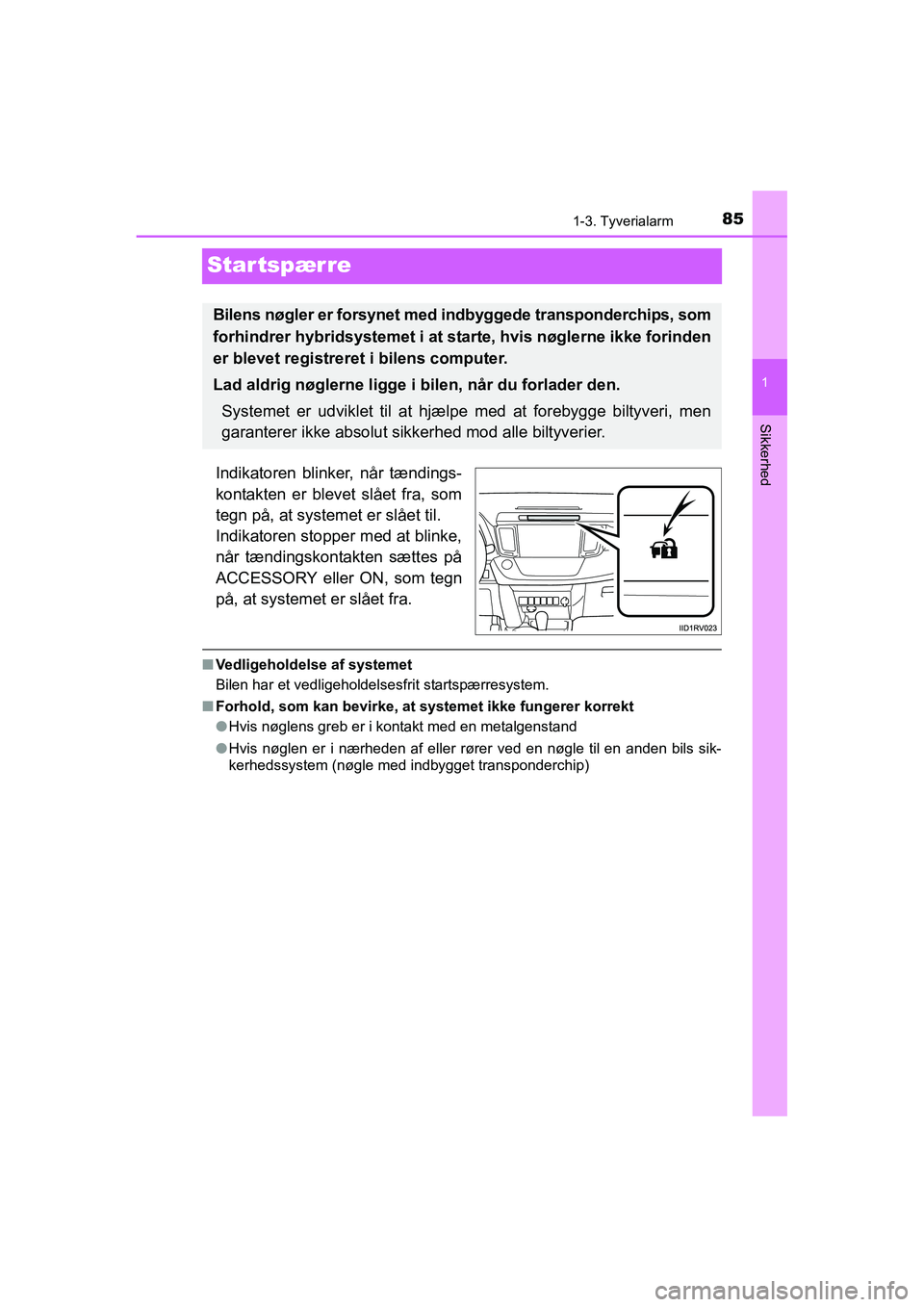

Startspærre
Indikatoren blinker, når tændings-
kontakten er blevet slået fra, som
tegn på, at systemet er slået til.
Indikatoren stopper med at blinke,
når tændingskontakten sættes på
ACCESSORY eller ON, som tegn
på, at systemet er slået fra.
■Vedligeholdelse af systemet
Bilen har et vedligeholdelsesfrit startspærresystem.
■Forhold, som kan bevirke, at systemet ikke fungerer korrekt
●Hvis nøglens greb er i kontakt med en metalgenstand
●Hvis nøglen er i nærheden af eller rører ved en nøgle til en anden bils sik-
kerhedssystem (nøgle med indbygget transponderchip)
Bilens nøgler er forsynet med indbyggede transponderchips, som
forhindrer hybridsystemet i at starte, hvis nøglerne ikke forinden
er blevet registreret i bilens computer.
Lad aldrig nøglerne ligge i bilen, når du forlader den.
Systemet er udviklet til at hjælpe med at forebygge biltyveri, men
garanterer ikke absolut sikkerhed mod alle biltyverier.
OM42A57DK.book Page 85 Tuesday, December 15, 2015 9:07 PM

861-3. Tyverialarm

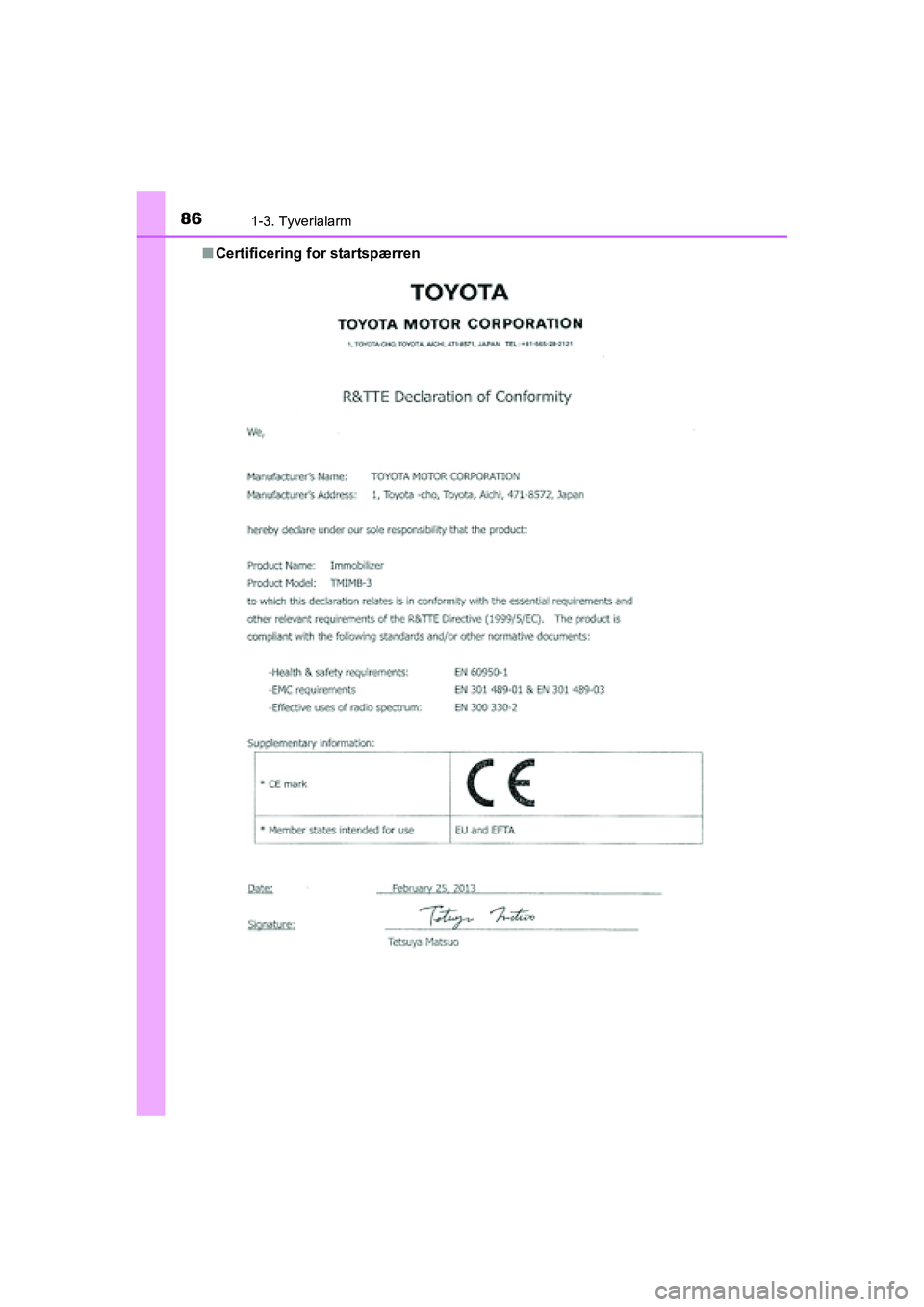

OM42A57DK■Certificering for startspærren
OM42A57DK.book Page 86 Tuesday, December 15, 2015 9:07 PM

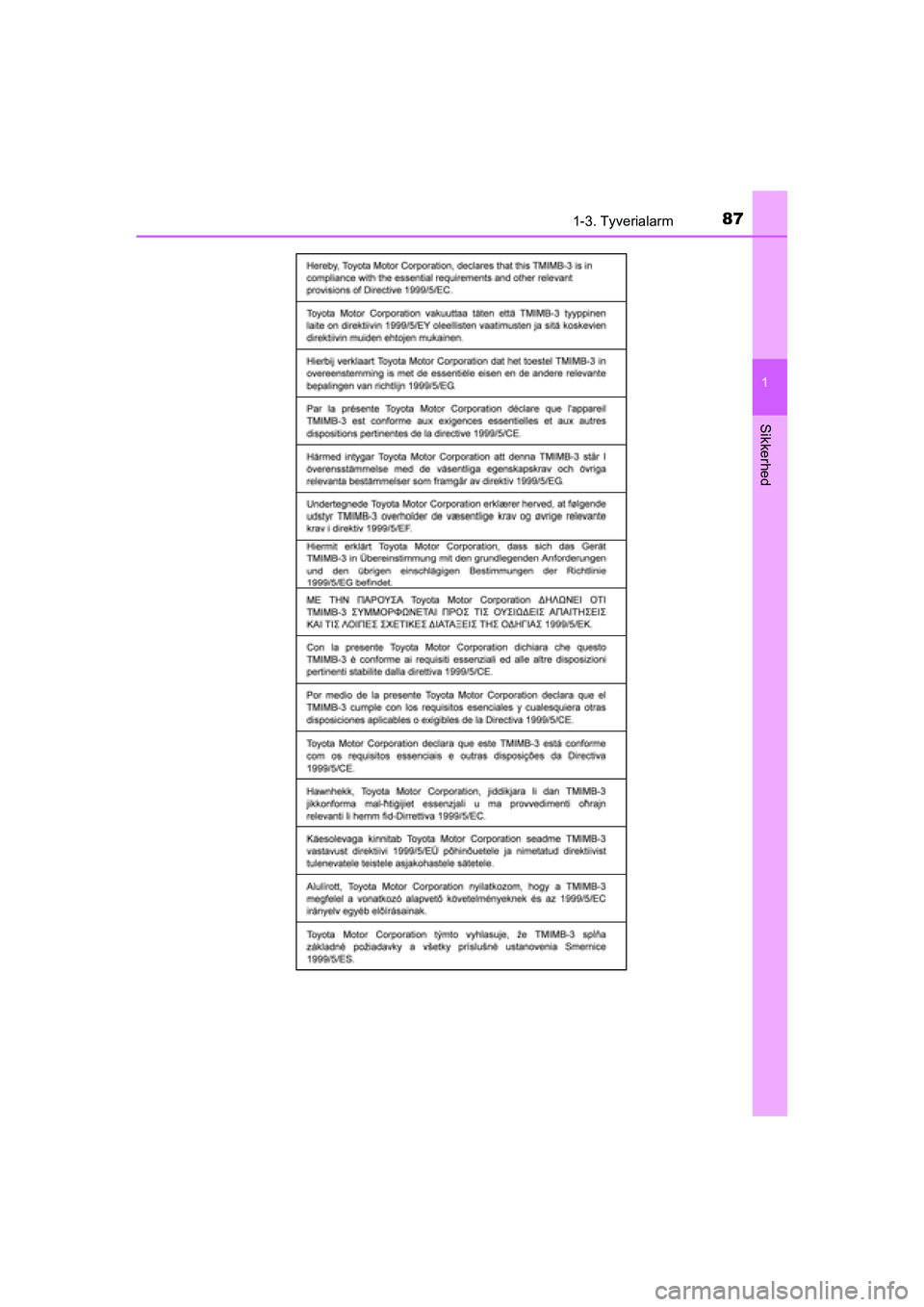

871-3. Tyverialarm
1
OM42A57DK
Sikkerhed
OM42A57DK.book Page 87 Tuesday, December 15, 2015 9:07 PM

881-3. Tyverialarm
OM42A57DK

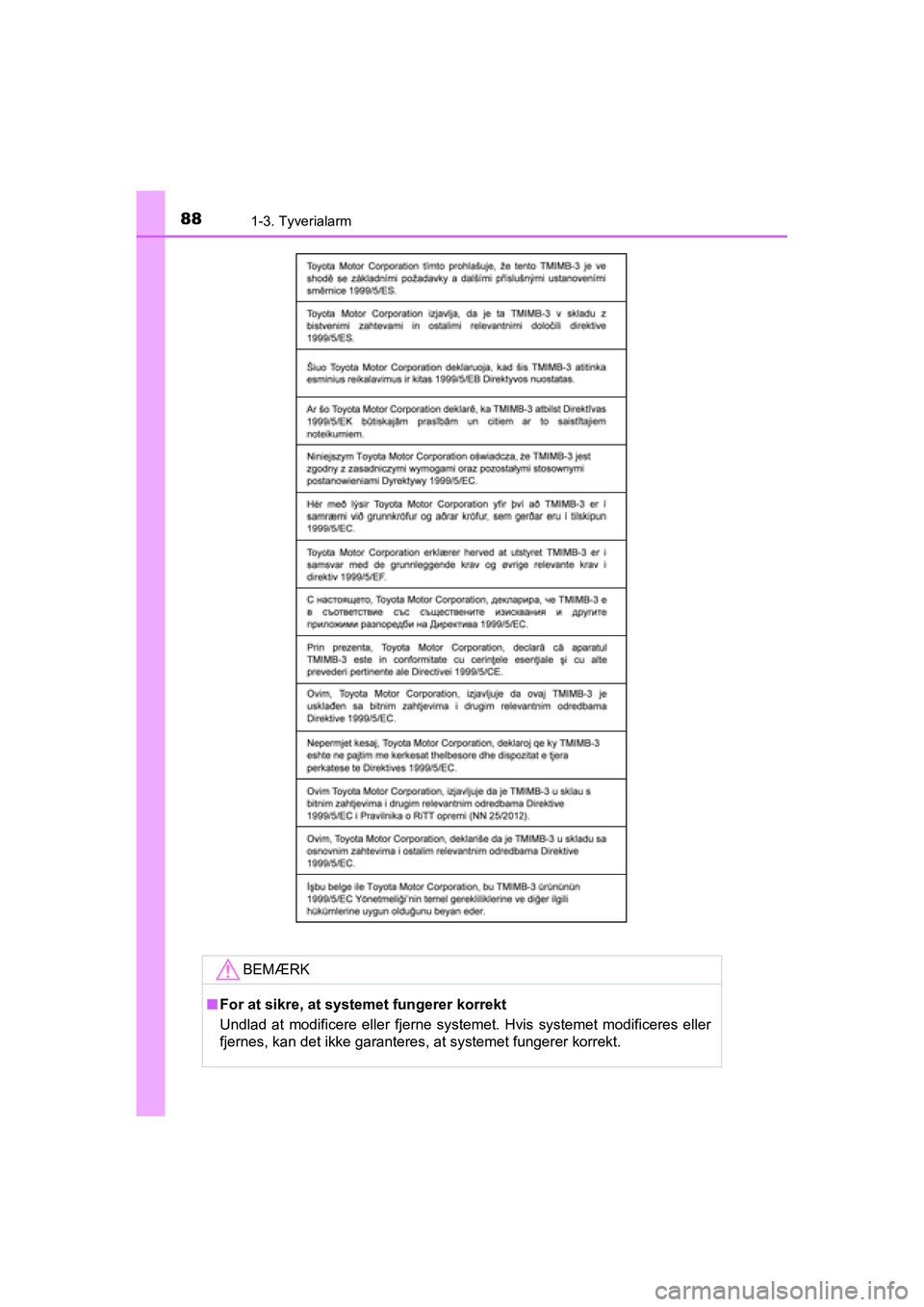

BEMÆRK
■For at sikre, at systemet fungerer korrekt
Undlad at modificere eller fjerne systemet. Hvis systemet modificeres eller
fjernes, kan det ikke garanteres, at systemet fungerer korrekt.
OM42A57DK.book Page 88 Tuesday, December 15, 2015 9:07 PM

89
1
1-3. Tyverialarm
OM42A57DK
Sikkerhed

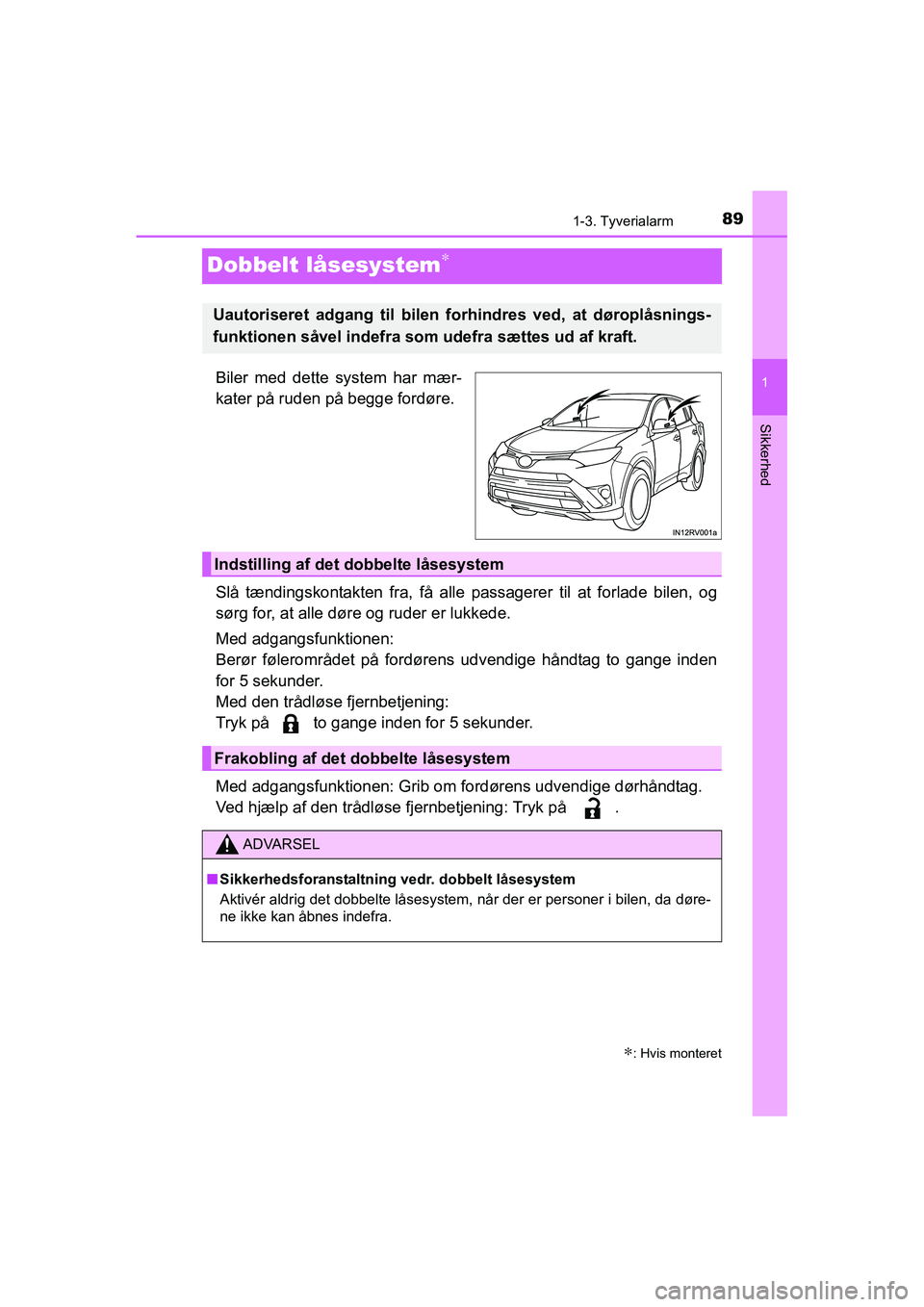

Dobbelt låsesystem∗
Biler med dette system har mær-
kater på ruden på begge fordøre.
Slå tændingskontakten fra, få alle passagerer til at forlade bilen, og
sørg for, at alle døre og ruder er lukkede.
Med adgangsfunktionen:
Berør følerområdet på fordørens udvendige håndtag to gange inden
for 5 sekunder.
Med den trådløse fjernbetjening:
Tryk på to gange inden for 5 sekunder.
Med adgangsfunktionen: Grib om fordørens udvendige dørhåndtag.
Ved hjælp af den trådløse fjernbetjening: Tryk på .
∗: Hvis monteret
Uautoriseret adgang til bilen forhindres ved, at døroplåsnings-
funktionen såvel indefra som udefra sættes ud af kraft.
Indstilling af det dobbelte låsesystem
Frakobling af det dobbelte låsesystem
ADVARSEL
■Sikkerhedsforanstaltning vedr. dobbelt låsesystem
Aktivér aldrig det dobbelte låsesystem, når der er personer i bilen, da døre-
ne ikke kan åbnes indefra.
OM42A57DK.book Page 89 Tuesday, December 15, 2015 9:07 PM

901-3. Tyverialarm
OM42A57DK

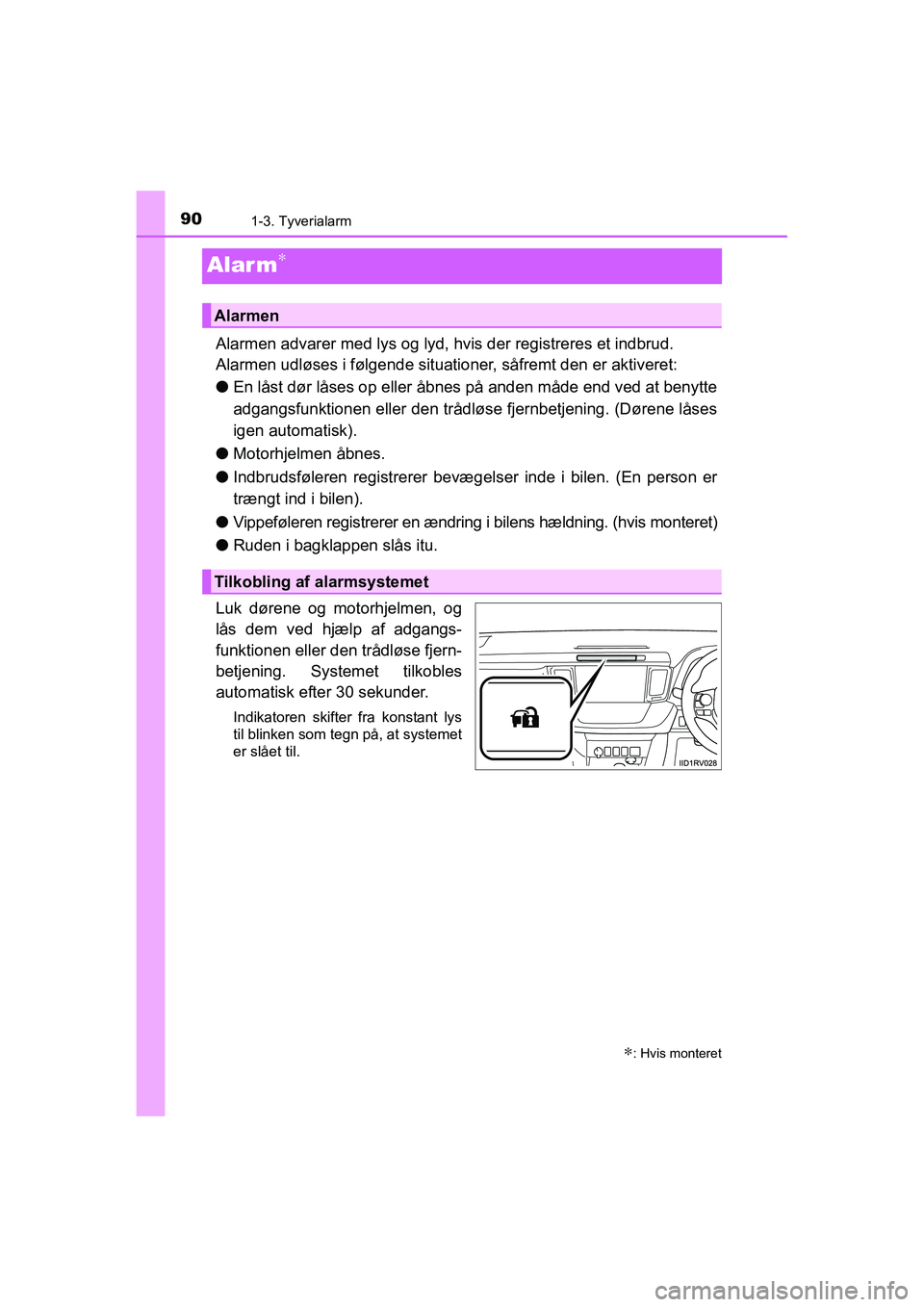

Alar m∗
Alarmen advarer med lys og lyd, hvis der registreres et indbrud.
Alarmen udløses i følgende situationer, såfremt den er aktiveret:
●En låst dør låses op eller åbnes på anden måde end ved at benytte
adgangsfunktionen eller den trådløse fjernbetjening. (Dørene låses
igen automatisk).
●Motorhjelmen åbnes.
●Indbrudsføleren registrerer bevægelser inde i bilen. (En person er
trængt ind i bilen).
●Vippeføleren registrerer en ændring i bilens hældning. (hvis monteret)
●Ruden i bagklappen slås itu.
Luk dørene og motorhjelmen, og
lås dem ved hjælp af adgangs-
funktionen eller den trådløse fjern-
betjening. Systemet tilkobles
automatisk efter 30 sekunder.
Indikatoren skifter fra konstant lys
til blinken som tegn på, at systemet
er slået til.
∗: Hvis monteret
Alarmen
Tilkobling af alarmsystemet
OM42A57DK.book Page 90 Tuesday, December 15, 2015 9:07 PM
