TOYOTA RAV4 HYBRID 2016 Bruksanvisningar (in Swedish)

1413-5. Öppna, stänga fönster och taklucka
3
Funktionen hos respektive komponent
OM42A57SE
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Stänga fönstren
●Föraren ansvarar för användningen av elfönsterhissarna, vilket omfattar
hur passagerarna använder dem. Undvik att elfönsterhissarna används
oavsiktligt, särskilt av barn, så låt därför inte barn använda dem. Barn och
andra passagerare kan fastna med någon kroppsdel i elfönsterhissen.
Dessutom rekommenderas att fönsterlåsknappen används när du kör med
barn i bilen. (→Sid. 139)
●Kontrollera att ingen av passagerarna befinner sig där de kan fastna när
ett fönster öppnas eller stängs.
●Tryck startknappen till avstängt läge, ta med dig nyckeln och ta med
barnet när du lämnar bilen. Funktioner kan aktiveras oavsiktligt på grund
av lek, etc, vilket kan leda till en olycka.
■Klämskydd (förarfönstret)
●Försök aldrig avsiktligt aktivera klämskyddet med någon del av kroppen.
●Klämskyddet kan sättas ur funktion om något fastnar i fönstret strax innan
det stängs helt. Var försiktig så att du inte fastnar med kroppen i rörliga
delar.
■Klämskydd nedåt (förarfönstret)
●Försök aldrig avsiktligt aktivera klämskyddet med någon del av kroppen
eller med klädseln.
●Klämskyddet kan sättas ur funktion om något fastnar i fönstret precis
innan det öppnas helt. Var försiktig så att du inte fastnar med kroppen eller
klädseln i rörliga delar.
OM42A57SE.book Page 141 Thursday, December 17, 2015 9:08 PM

1423-5. Öppna, stänga fönster och taklucka
OM42A57SE
Taklucka∗
Öppna takluckan*
Takluckan stannar strax före helt
öppet läge för att reducera
vindbruset.
Tryck en gång till för att öppna
takluckan helt.
Stänga takluckan*
*
: Tryck lätt på endera sidan av
knappen till takluckan för att stoppa
den halvvägs.
Tippa takluckan uppåt*
Tippa takluckan nedåt*
*
: Tryck lätt på endera sidan av
knappen till takluckan för att stoppa
den halvvägs.
∗: I förekommande fall
Öppna och stäng takluckan samt tippa den uppåt eller nedåt
med reglagen i taket.
Öppna och stänga
1
2
Tippa upp och ned
1
2
OM42A57SE.book Page 142 Thursday, December 17, 2015 9:08 PM

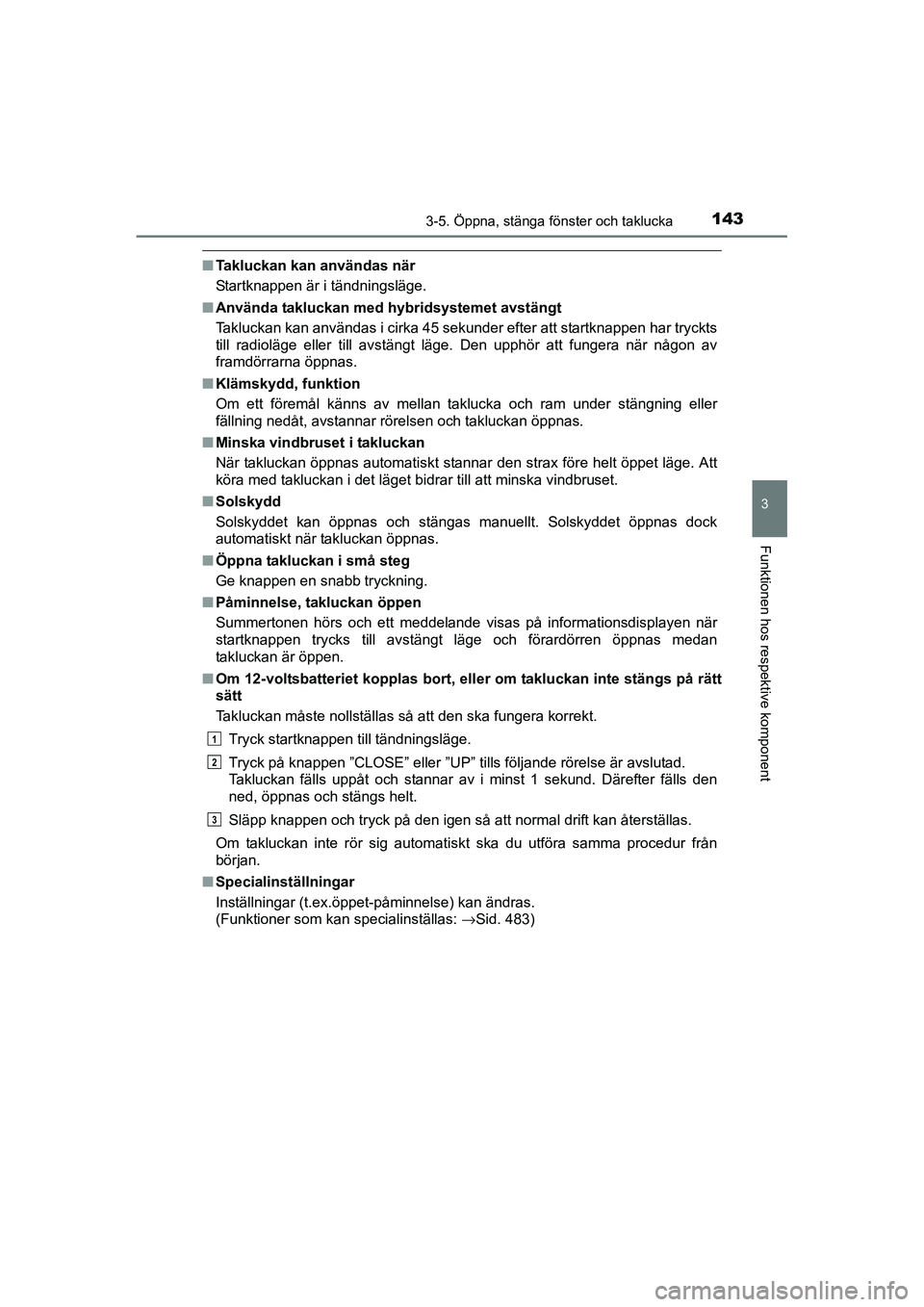

1433-5. Öppna, stänga fönster och taklucka
3
Funktionen hos respektive komponent
OM42A57SE
■Takluckan kan användas när
Startknappen är i tändningsläge.
■Använda takluckan med hybridsystemet avstängt
Takluckan kan användas i cirka 45 sekunder efter att startknappen har tryckts
till radioläge eller till avstängt läge. Den upphör att fungera när någon av
framdörrarna öppnas.
■Klämskydd, funktion
Om ett föremål känns av mellan taklucka och ram under stängning eller
fällning nedåt, avstannar rörelsen och takluckan öppnas.
■Minska vindbruset i takluckan
När takluckan öppnas automatiskt stannar den strax före helt öppet läge. Att
köra med takluckan i det läget bidrar till att minska vindbruset.
■Solskydd
Solskyddet kan öppnas och stängas manuellt. Solskyddet öppnas dock
automatiskt när takluckan öppnas.
■Öppna takluckan i små steg
Ge knappen en snabb tryckning.
■Påminnelse, takluckan öppen
Summertonen hörs och ett meddelande visas på informationsdisplayen när
startknappen trycks till avstängt läge och förardörren öppnas medan
takluckan är öppen.
■Om 12-voltsbatteriet kopplas bort, eller om takluckan inte stängs på rätt
sätt
Takluckan måste nollställas så att den ska fungera korrekt.
Tryck startknappen till tändningsläge.
Tryck på knappen ”CLOSE” eller ”UP” tills följande rörelse är avslutad.
Takluckan fälls uppåt och stannar av i minst 1 sekund. Därefter fälls den
ned, öppnas och stängs helt.
Släpp knappen och tryck på den igen så att normal drift kan återställas.
Om takluckan inte rör sig automatiskt ska du utföra samma procedur från
början.
■Specialinställningar
Inställningar (t.ex.öppet-påminnelse) kan ändras.
(Funktioner som kan specialinställas: →Sid. 483)
1
2
3
OM42A57SE.book Page 143 Thursday, December 17, 2015 9:08 PM

1443-5. Öppna, stänga fönster och taklucka
OM42A57SE
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Öppna takluckan
●Se till att ingen passagerare sticker ut händer eller huvud utanför bilen
under färd.
●Sitt inte på takluckan.
■Stänga takluckan
●Föraren ansvarar för att öppna och stänga takluckan.
Undvik att takluckan används oavsiktligt, särskilt av barn, låt därför inte
barn använda det. Barn och andra passagerare kan fastna med någon
kroppsdel i takluckan. Dessutom rekommenderas att fönsterlåsknappen
används när du kör med barn i bilen. (→Sid. 139)
●Kontrollera att ingen av passagerarna befinner sig där de kan fastna när
takluckan är i rörelse.
●Tryck startknappen till avstängt läge, ta med dig nyckeln och ta med
barnet när du lämnar bilen. Funktioner kan aktiveras oavsiktligt på grund
av lek, etc, vilket kan leda till en olycka.
■Klämskydd, funktion
●Försök aldrig avsiktligt aktivera klämskyddet med någon del av kroppen.
●Klämskyddet kan sättas ur funktion om något fastnar i takluckan strax
innan den stängs helt.
OM42A57SE.book Page 144 Thursday, December 17, 2015 9:08 PM

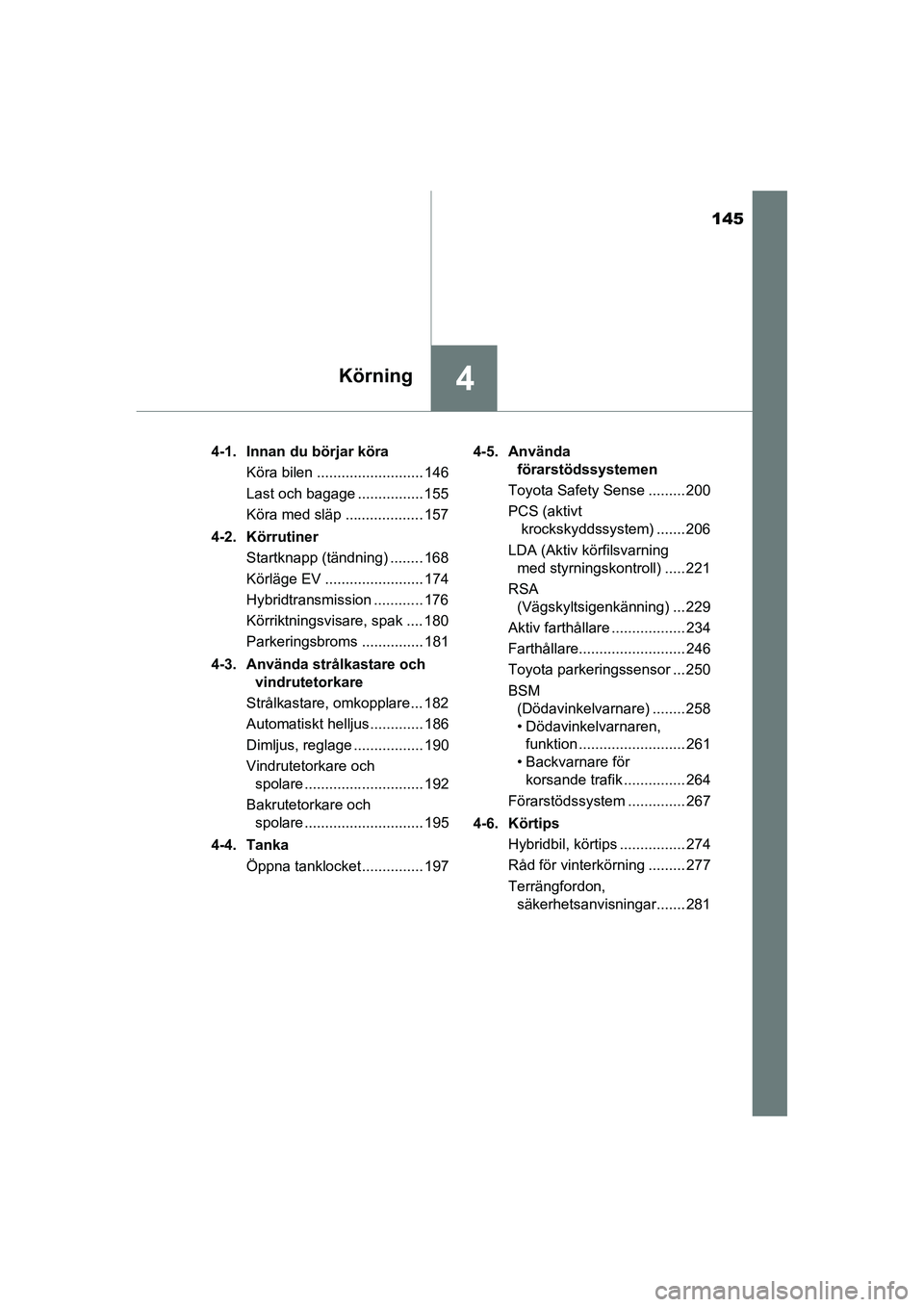

145
4Körning
OM42A57SE4-1. Innan du börjar köra
Köra bilen .......................... 146
Last och bagage ................ 155
Köra med släp ................... 157
4-2. Körrutiner
Startknapp (tändning) ........ 168
Körläge EV ........................ 174
Hybridtransmission ............ 176
Körriktningsvisare, spak .... 180
Parkeringsbroms ............... 181
4-3. Använda strålkastare och
vindrutetorkare
Strålkastare, omkopplare... 182
Automatiskt helljus............. 186
Dimljus, reglage ................. 190
Vindrutetorkare och
spolare ............................. 192
Bakrutetorkare och
spolare ............................. 195
4-4. Tanka
Öppna tanklocket............... 1974-5. Använda
förarstödssystemen
Toyota Safety Sense ......... 200
PCS (aktivt
krockskyddssystem) ....... 206
LDA (Aktiv körfilsvarning
med styrningskontroll) ..... 221
RSA
(Vägskyltsigenkänning) ... 229
Aktiv farthållare .................. 234
Farthållare.......................... 246
Toyota parkeringssensor ... 250
BSM
(Dödavinkelvarnare) ........ 258
• Dödavinkelvarnaren,
funktion .......................... 261
• Backvarnare för
korsande trafik ............... 264
Förarstödssystem .............. 267
4-6. Körtips
Hybridbil, körtips ................ 274
Råd för vinterkörning ......... 277
Terrängfordon,
säkerhetsanvisningar....... 281
OM42A57SE.book Page 145 Thursday, December 17, 2015 9:08 PM

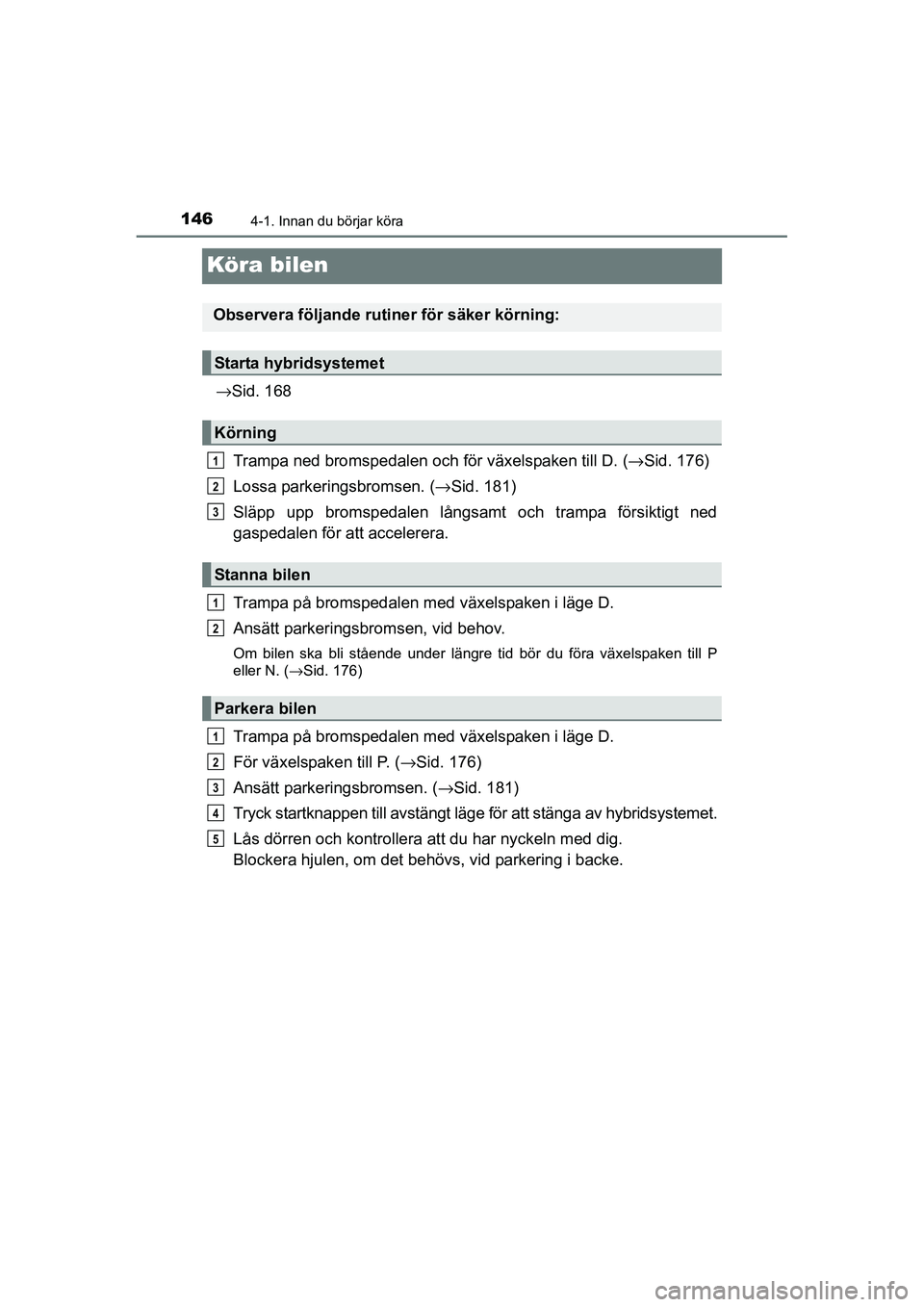

1464-1. Innan du börjar köra
OM42A57SE
Kör a bilen
→Sid. 168
Trampa ned bromspedalen och för växelspaken till D. (→Sid. 176)
Lossa parkeringsbromsen. (→Sid. 181)
Släpp upp bromspedalen långsamt och trampa försiktigt ned
gaspedalen för att accelerera.
Trampa på bromspedalen med växelspaken i läge D.
Ansätt parkeringsbromsen, vid behov.
Om bilen ska bli stående under längre tid bör du föra växelspaken till P
eller N. (→Sid. 176)
Trampa på bromspedalen med växelspaken i läge D.
För växelspaken till P. (→Sid. 176)
Ansätt parkeringsbromsen. (→Sid. 181)
Tryck startknappen till avstängt läge för att stänga av hybridsystemet.
Lås dörren och kontrollera att du har nyckeln med dig.
Blockera hjulen, om det behövs, vid parkering i backe.
Observera följande rutiner för säker körning:
Starta hybridsystemet
Körning
Stanna bilen
1
2
3
1
2
Parkera bilen
1
2
3
4
5
OM42A57SE.book Page 146 Thursday, December 17, 2015 9:08 PM

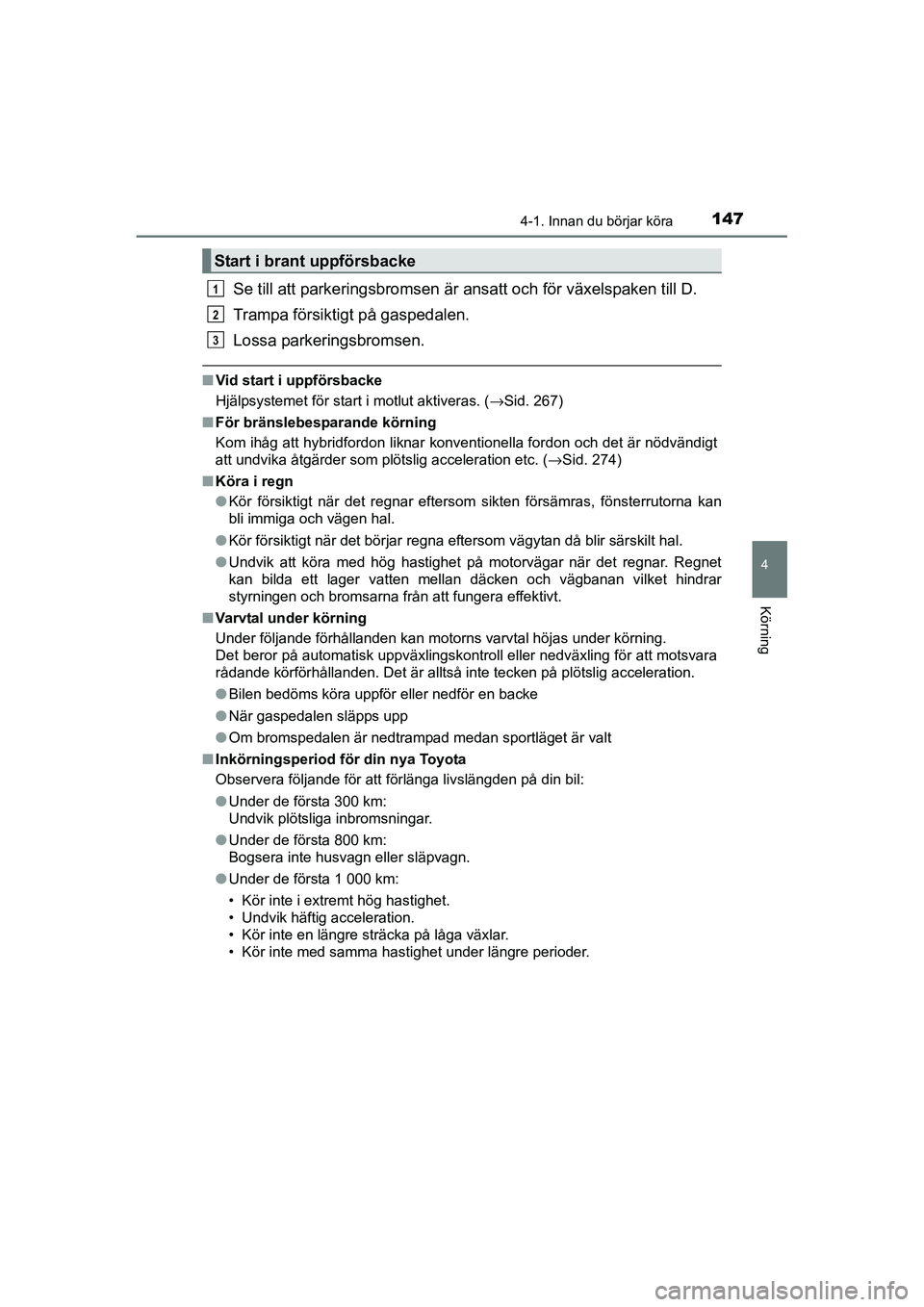

1474-1. Innan du börjar köra
4
Körning
OM42A57SE
Se till att parkeringsbromsen är ansatt och för växelspaken till D.
Trampa försiktigt på gaspedalen.
Lossa parkeringsbromsen.
■Vid start i uppförsbacke
Hjälpsystemet för start i motlut aktiveras. (→Sid. 267)
■För bränslebesparande körning
Kom ihåg att hybridfordon liknar konventionella fordon och det är nödvändigt
att undvika åtgärder som plötslig acceleration etc. (→Sid. 274)
■Köra i regn
●Kör försiktigt när det regnar eftersom sikten försämras, fönsterrutorna kan
bli immiga och vägen hal.
●Kör försiktigt när det börjar regna eftersom vägytan då blir särskilt hal.
●Undvik att köra med hög hastighet på motorvägar när det regnar. Regnet
kan bilda ett lager vatten mellan däcken och vägbanan vilket hindrar
styrningen och bromsarna från att fungera effektivt.
■Varvtal under körning
Under följande förhållanden kan motorns varvtal höjas under körning.
Det beror på automatisk uppväxlingskontroll eller nedväxling för att motsvara
rådande körförhållanden. Det är alltså inte tecken på plötslig acceleration.
●Bilen bedöms köra uppför eller nedför en backe
●När gaspedalen släpps upp
●Om bromspedalen är nedtrampad medan sportläget är valt
■Inkörningsperiod för din nya Toyota
Observera följande för att förlänga livslängden på din bil:
●Under de första 300 km:
Undvik plötsliga inbromsningar.
●Under de första 800 km:
Bogsera inte husvagn eller släpvagn.
●Under de första 1 000 km:
• Kör inte i extremt hög hastighet.
• Undvik häftig acceleration.
• Kör inte en längre sträcka på låga växlar.
• Kör inte med samma hastighet under längre perioder.
Start i brant uppförsbacke
1
2
3
OM42A57SE.book Page 147 Thursday, December 17, 2015 9:08 PM

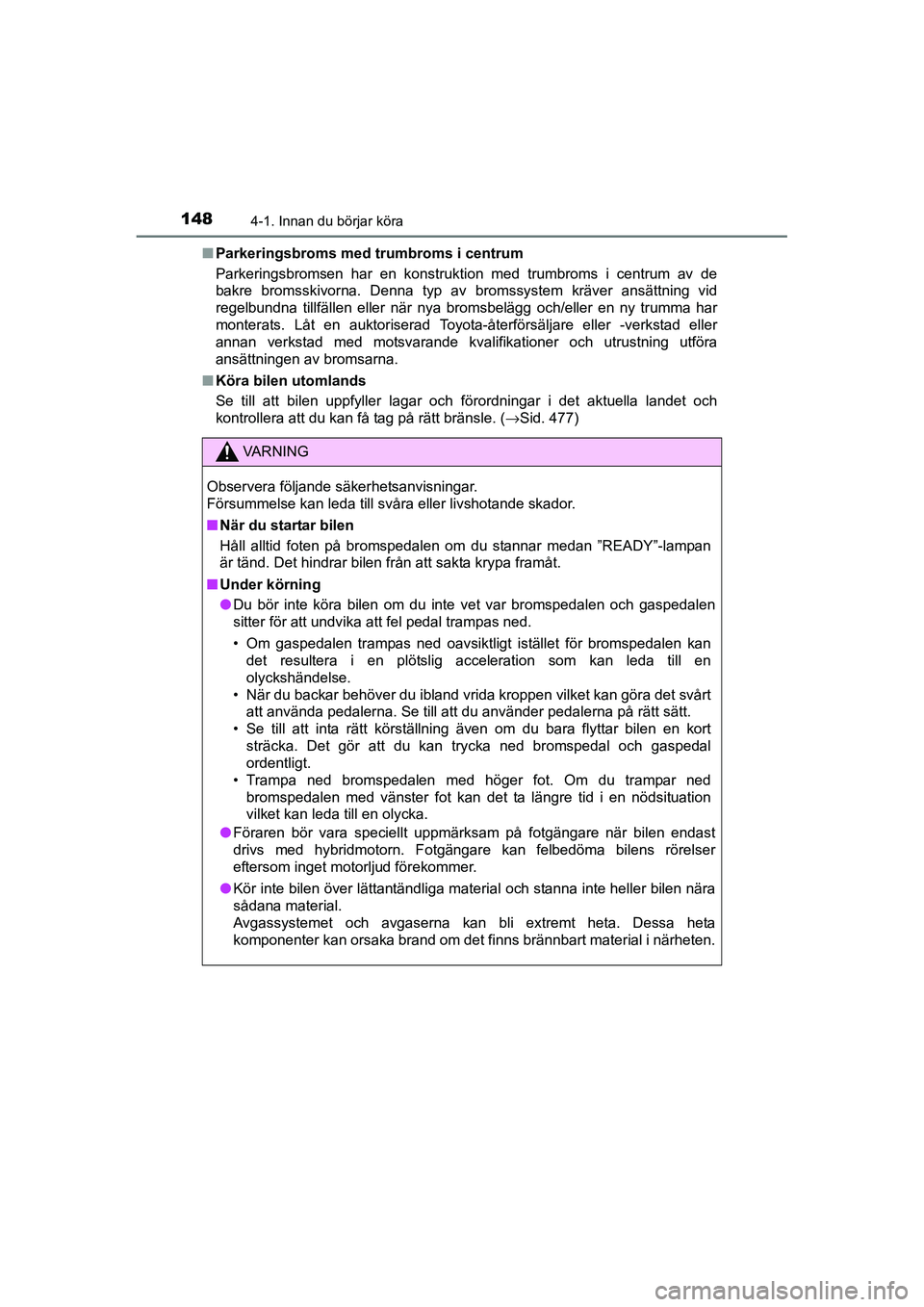

1484-1. Innan du börjar köra
OM42A57SE■Parkeringsbroms med trumbroms i centrum
Parkeringsbromsen har en konstruktion med trumbroms i centrum av de
bakre bromsskivorna. Denna typ av bromssystem kräver ansättning vid
regelbundna tillfällen eller när nya bromsbelägg och/eller en ny trumma har
monterats. Låt en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning utföra
ansättningen av bromsarna.
■Köra bilen utomlands
Se till att bilen uppfyller lagar och förordningar i det aktuella landet och
kontrollera att du kan få tag på rätt bränsle. (→Sid. 477)
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■När du startar bilen
Håll alltid foten på bromspedalen om du stannar medan ”READY”-lampan
är tänd. Det hindrar bilen från att sakta krypa framåt.
■Under körning
●Du bör inte köra bilen om du inte vet var bromspedalen och gaspedalen
sitter för att undvika att fel pedal trampas ned.
• Om gaspedalen trampas ned oavsiktligt istället för bromspedalen kan
det resultera i en plötslig acceleration som kan leda till en
olyckshändelse.
• När du backar behöver du ibland vrida kroppen vilket kan göra det svårt
att använda pedalerna. Se till att du använder pedalerna på rätt sätt.
• Se till att inta rätt körställning även om du bara flyttar bilen en kort
sträcka. Det gör att du kan trycka ned bromspedal och gaspedal
ordentligt.
• Trampa ned bromspedalen med höger fot. Om du trampar ned
bromspedalen med vänster fot kan det ta längre tid i en nödsituation
vilket kan leda till en olycka.
●Föraren bör vara speciellt uppmärksam på fotgängare när bilen endast
drivs med hybridmotorn. Fotgängare kan felbedöma bilens rörelser
eftersom inget motorljud förekommer.
●Kör inte bilen över lättantändliga material och stanna inte heller bilen nära
sådana material.
Avgassystemet och avgaserna kan bli extremt heta. Dessa heta
komponenter kan orsaka brand om det finns brännbart material i närheten.
OM42A57SE.book Page 148 Thursday, December 17, 2015 9:08 PM

1494-1. Innan du börjar köra
4
Körning
OM42A57SE
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Under körning
●Stäng inte av hybridsystemet under vanlig körning. Om hybridsystemet
stängs av under körning försvinner inte kontrollen över styrning eller
bromsar, men servofunktionen till styrningen går emellertid förlorad. Det
blir svårare att styra smidigt, så du bör köra till sidan av vägen och stanna
bilen så snart det kan göras på säkert sätt.
I en nödsituation, t.ex. om det är omöjligt att få stopp på bilen på vanligt
sätt: →Sid. 385
●Använd motorbromsen (nedväxling) för att upprätthålla säker hastighet vid
körning i nedförsbacke.
Användning av bromsarna under längre tid kan leda till överhettning och
effektförlust. (→Sid. 176)
●Ändra inte inställningarna för ratt, säte eller yttre eller inre backspeglar
under körning.
Föraren kan då tappa kontrollen över bilen.
●Kontrollera alltid att samtliga åkande inte har armar, huvud eller andra
kroppsdelar utanför bilen.
●Använd inte bilen till terrängkörning.
Detta är inte ett fyrhjulsdrivet fordon som är avsett för terrängkörning. Var
försiktig om det är oundvikligt att köra utanför anlagda vägar.
●Kör inte över vattenpassager eller genom stora vattensamlingar.
Sådan körning kan få elektriska/elektroniska komponenter att kortslutas,
orsaka skador på hybridsystemet eller andra allvarliga skador på bilen.
■Vid körning på hala vägar
●Häftig inbromsning, acceleration och rattutslag kan orsaka sladd och
minska din förmåga att kontrollera bilen.
●Häftig acceleration, motorbromsning på grund av växelbyte eller ändringar
i motorns varvtal kan få bilen att sladda.
●När du har kört genom en vattenpöl ska du trampa ned bromspedalen för
att kontrollera att bromsarna fungerar ordentligt. Våta bromsbelägg kan
göra att bromsarna inte fungerar som de ska. Om bara bromsarna på den
ena sidan är våta och inte fungerar på rätt sätt kan styrningen påverkas.
OM42A57SE.book Page 149 Thursday, December 17, 2015 9:08 PM

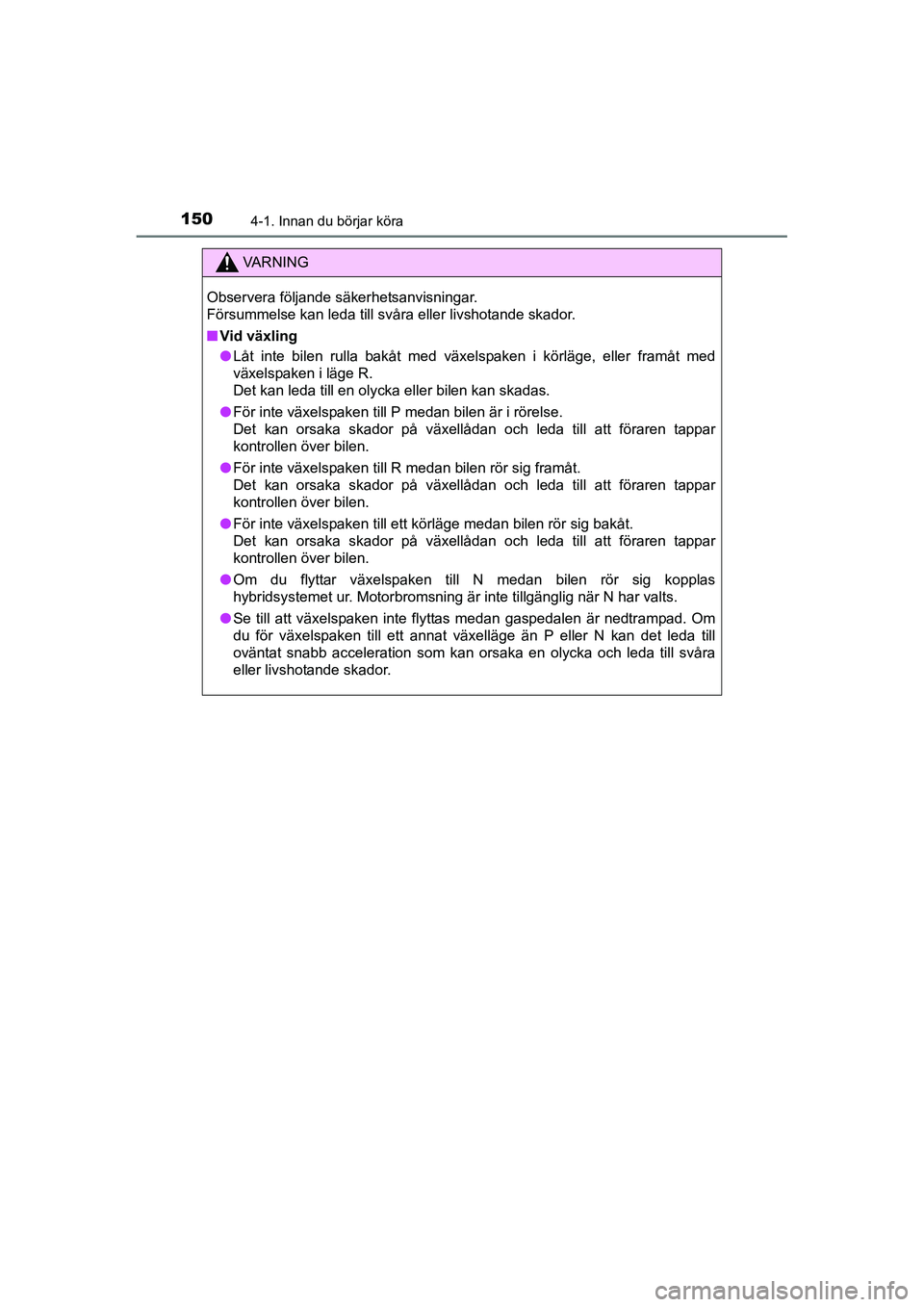

1504-1. Innan du börjar köra
OM42A57SE
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Vid växling
●Låt inte bilen rulla bakåt med växelspaken i körläge, eller framåt med
växelspaken i läge R.
Det kan leda till en olycka eller bilen kan skadas.
●För inte växelspaken till P medan bilen är i rörelse.
Det kan orsaka skador på växellådan och leda till att föraren tappar
kontrollen över bilen.
●För inte växelspaken till R medan bilen rör sig framåt.
Det kan orsaka skador på växellådan och leda till att föraren tappar
kontrollen över bilen.
●För inte växelspaken till ett körläge medan bilen rör sig bakåt.
Det kan orsaka skador på växellådan och leda till att föraren tappar
kontrollen över bilen.
●Om du flyttar växelspaken till N medan bilen rör sig kopplas
hybridsystemet ur. Motorbromsning är inte tillgänglig när N har valts.
●Se till att växelspaken inte flyttas medan gaspedalen är nedtrampad. Om
du för växelspaken till ett annat växelläge än P eller N kan det leda till
oväntat snabb acceleration som kan orsaka en olycka och leda till svåra
eller livshotande skador.
OM42A57SE.book Page 150 Thursday, December 17, 2015 9:08 PM
