TOYOTA RAV4 HYBRID 2016 Bruksanvisningar (in Swedish)

1714-2. Körrutiner
4
Körning

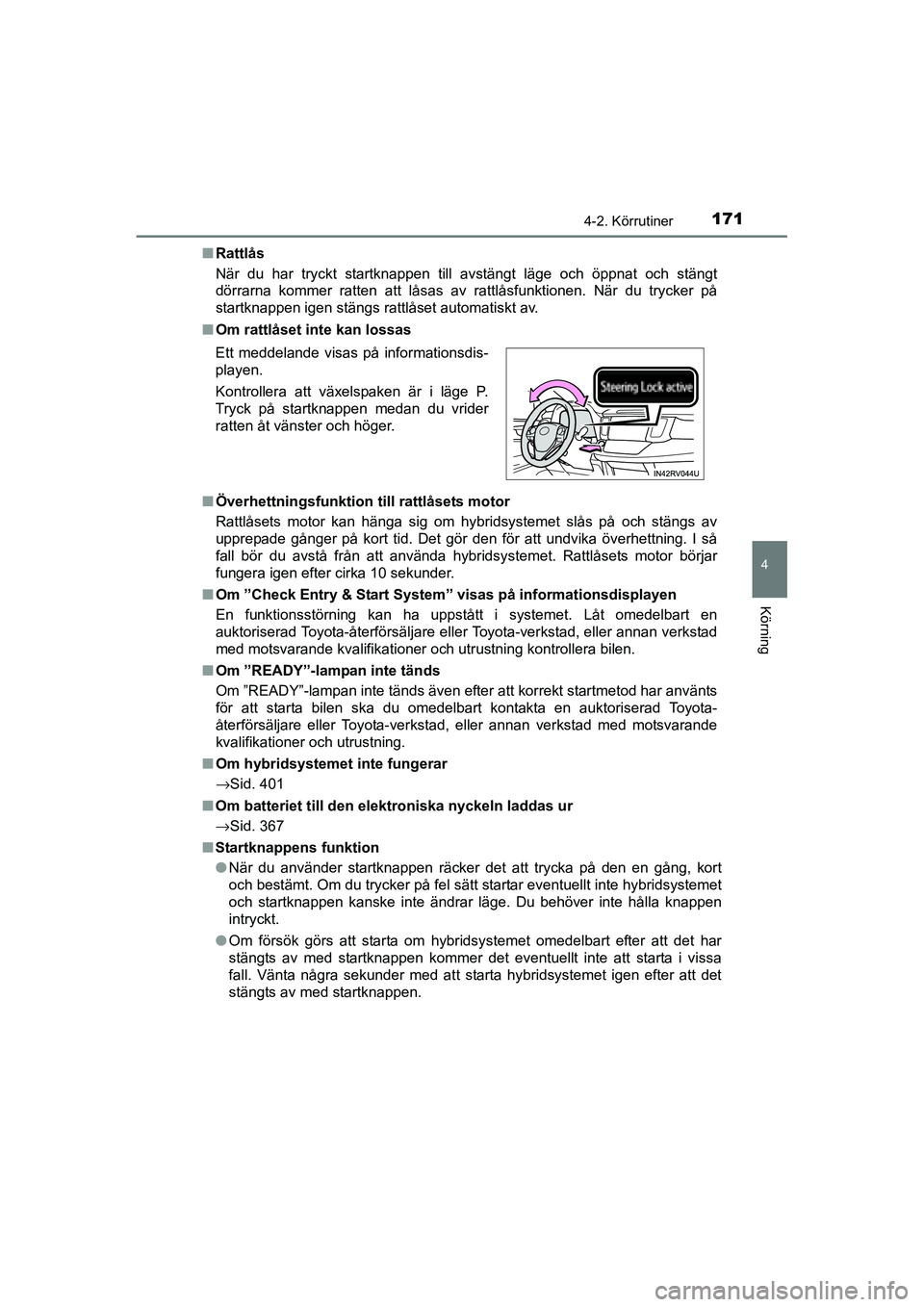

OM42A57SE■Rattlås
När du har tryckt startknappen till avstängt läge och öppnat och stängt
dörrarna kommer ratten att låsas av rattlåsfunktionen. När du trycker på
startknappen igen stängs rattlåset automatiskt av.
■Om rattlåset inte kan lossas
■Överhettningsfunktion till rattlåsets motor
Rattlåsets motor kan hänga sig om hybridsystemet slås på och stängs av
upprepade gånger på kort tid. Det gör den för att undvika överhettning. I så
fall bör du avstå från att använda hybridsystemet. Rattlåsets motor börjar
fungera igen efter cirka 10 sekunder.
■Om ”Check Entry & Start System” visas på informationsdisplayen
En funktionsstörning kan ha uppstått i systemet. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bilen.
■Om ”READY”-lampan inte tänds
Om ”READY”-lampan inte tänds även efter att korrekt startmetod har använts
för att starta bilen ska du omedelbart kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
■Om hybridsystemet inte fungerar
→Sid. 401
■Om batteriet till den elektroniska nyckeln laddas ur
→Sid. 367
■Startknappens funktion
●När du använder startknappen räcker det att trycka på den en gång, kort
och bestämt. Om du trycker på fel sätt startar eventuellt inte hybridsystemet
och startknappen kanske inte ändrar läge. Du behöver inte hålla knappen
intryckt.
●Om försök görs att starta om hybridsystemet omedelbart efter att det har
stängts av med startknappen kommer det eventuellt inte att starta i vissa
fall. Vänta några sekunder med att starta hybridsystemet igen efter att det
stängts av med startknappen. Ett meddelande visas på informationsdis-
playen.
Kontrollera att växelspaken är i läge P.
Tryck på startknappen medan du vrider
ratten åt vänster och höger.
OM42A57SE.book Page 171 Thursday, December 17, 2015 9:08 PM

1724-2. Körrutiner
OM42A57SE■Om det elektroniska lås- och startsystemet har inaktiverats vid en speci-
alinställning
→Sid. 449
VA R N I N G
■Vid start av hybridsystemet
Sitt alltid i förarsätet när du startar hybridsystemet. Trampa inte under några
omständigheter ned gaspedalen medan du startar hybridsystemet.
Det kan orsaka en olycka som kan leda till svåra eller livshotande skador.
■Säkerhetsåtgärder under körning
Om en defekt uppstår i hybridsystemet medan bilen är i rörelse ska
dörrarna inte låsas eller öppnas förrän bilen står helt stilla på en säker plats.
Aktivering av rattlåset i denna situation kan leda till en olycka med svåra
eller livshotande skador som följd.
■Stanna hybridsystemet i en nödsituation
Om du behöver stänga av hybridsystemet i en nödsituation under körning
ska du trycka på startknappen och hålla den intryckt i minst 2 sekunder,
eller trycka på den snabbt minst 3 gånger i följd. (→Sid. 385)
Rör dock aldrig startknappen under färd annat än i en nödsituation. Om
hybridsystemet stängs av under körning försvinner inte kontrollen över
styrning eller bromsar, men servofunktionen till styrningen går emellertid
förlorad. Det blir svårare att styra smidigt, så du bör köra till sidan av vägen
och stanna bilen så snart det kan göras på säkert sätt.
OM42A57SE.book Page 172 Thursday, December 17, 2015 9:08 PM

1734-2. Körrutiner
4
Körning
OM42A57SE
OBSERVERA
■Undvik att 12-voltsbatteriet laddas ur
●Låt inte startknappen vara kvar i radioläge eller tändningsläge under
längre tid utan att hybridsystemet är igång.
●Om ”POWER ON” visas på informationsdisplayen är startknappen inte
i avstängt läge. Lämna bilen när du har tryckt startknappen till avstängt
läge.
●Stanna inte motorn med växelspaken i ett annat läge än P. Om
hybridsystemet stängs av med växelspaken i ett annat läge, stängs
startknappen inte av utan försätts i radioläge. Om bilen lämnas med
startknappen i radioläge kan 12-voltsbatteriet laddas ur.
■Vid start av hybridsystemet
Om hybridsystemet är svårstartat ska du omedelbart låta en en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera din bil.
■Symptom som tyder på en funktionsstörning i startknappen
Om startknappen verkar fungera annorlunda än vanligt, till exempel genom
att den fastnar något, kan det bero på en funktionsstörning. Kontakta
omedelbart en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
OM42A57SE.book Page 173 Thursday, December 17, 2015 9:08 PM

1744-2. Körrutiner
OM42A57SE
Körläge EV
Stänga av/sätta på körläge EV
Indikeringslampan för körläge EV
tänds när bilen är i EV-läge. Tryck
på knappen när du vill återgå från
körläget EV till normalt körläge
(använda bensinmotorn och elmo-
torn).
■Förhållanden när EV-läget inte kan användas
Det går eventuellt inte att starta körläget EV i följande situationer. Om körläge
EV inte kan startas hörs en summerton och ett meddelande visas på
informationsdisplayen.
●Om temperaturen i hybridbatteriet är hög eller låg.
Bilen har stått i solen, körts i uppförsbacke, körts med hög fart etc.
●Om temperaturen i hybridsystemet är låg.
Bilen har stått i lägre temperatur än cirka 0 °C under en längre tid, eller
liknande.
●Bensinmotorn värmer upp.
●Hybridbatteriet har låg laddning.
Batteriets laddningsnivå är låg enligt skärmen Energiövervakning. (→Sid. 92)
●Bilens hastighet är hög.
●Gaspedalen är hårt nedtrampad, eller bilen är i en backe.
●Vindruteavfrostaren är påslagen.
I körläge EV tillförs elektrisk kraft från hybridbatteriet och
endast elmotorn driver bilen.
I detta läge kan du köra i bostadsområden sent på natten, eller
i parkeringsgarage etc utan att du behöver bry dig om buller
eller avgasutsläpp.
OM42A57SE.book Page 174 Thursday, December 17, 2015 9:08 PM

1754-2. Körrutiner
4
Körning

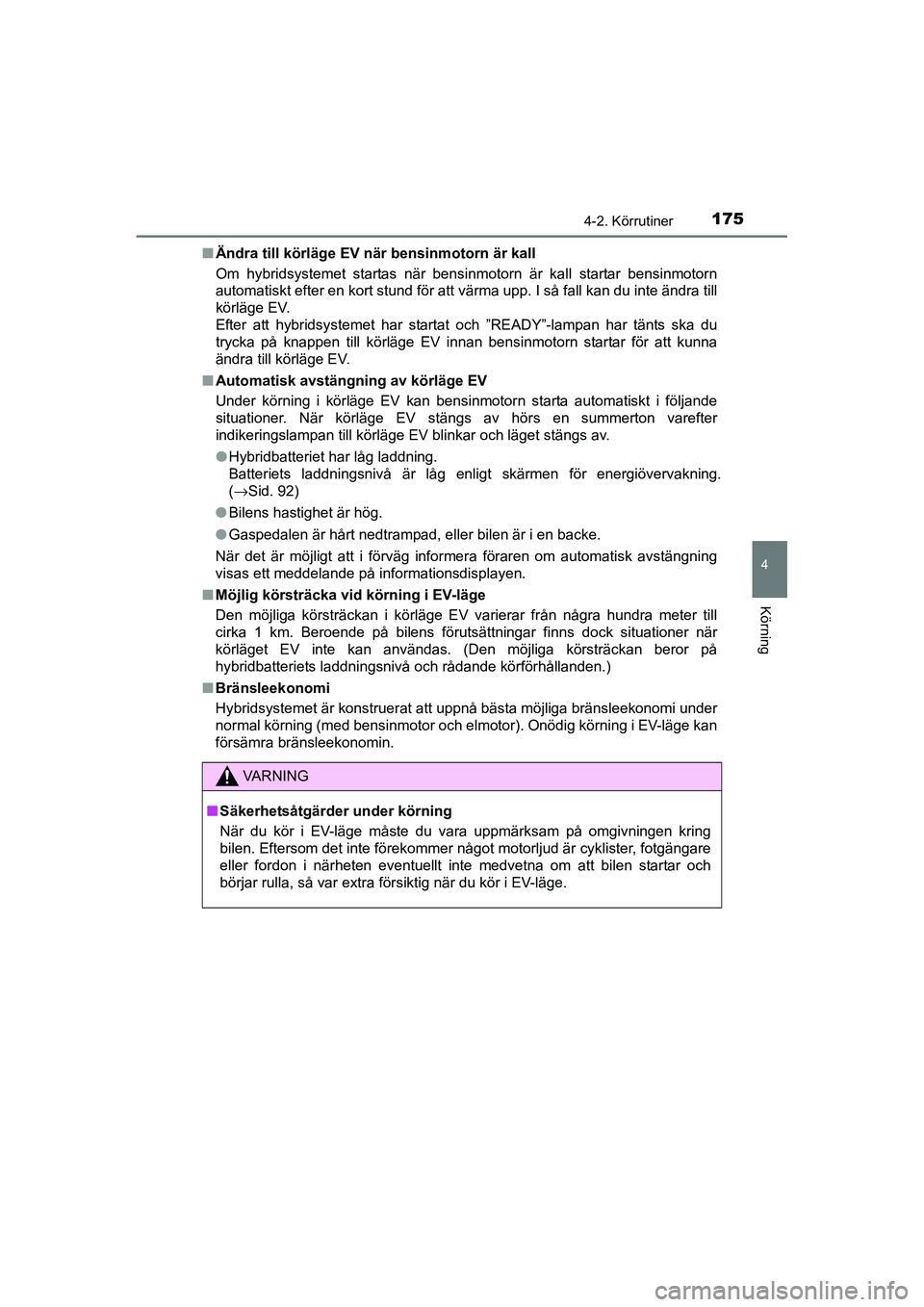

OM42A57SE■Ändra till körläge EV när bensinmotorn är kall
Om hybridsystemet startas när bensinmotorn är kall startar bensinmotorn
automatiskt efter en kort stund för att värma upp. I så fall kan du inte ändra till
körläge EV.
Efter att hybridsystemet har startat och ”READY”-lampan har tänts ska du
trycka på knappen till körläge EV innan bensinmotorn startar för att kunna
ändra till körläge EV.
■Automatisk avstängning av körläge EV
Under körning i körläge EV kan bensinmotorn starta automatiskt i följande
situationer. När körläge EV stängs av hörs en summerton varefter
indikeringslampan till körläge EV blinkar och läget stängs av.
●Hybridbatteriet har låg laddning.
Batteriets laddningsnivå är låg enligt skärmen för energiövervakning.
(→Sid. 92)
●Bilens hastighet är hög.
●Gaspedalen är hårt nedtrampad, eller bilen är i en backe.
När det är möjligt att i förväg informera föraren om automatisk avstängning
visas ett meddelande på informationsdisplayen.
■Möjlig körsträcka vid körning i EV-läge
Den möjliga körsträckan i körläge EV varierar från några hundra meter till
cirka 1 km. Beroende på bilens förutsättningar finns dock situationer när
körläget EV inte kan användas. (Den möjliga körsträckan beror på
hybridbatteriets laddningsnivå och rådande körförhållanden.)
■Bränsleekonomi
Hybridsystemet är konstruerat att uppnå bästa möjliga bränsleekonomi under
normal körning (med bensinmotor och elmotor). Onödig körning i EV-läge kan
försämra bränsleekonomin.
VA R N I N G
■Säkerhetsåtgärder under körning
När du kör i EV-läge måste du vara uppmärksam på omgivningen kring
bilen. Eftersom det inte förekommer något motorljud är cyklister, fotgängare
eller fordon i närheten eventuellt inte medvetna om att bilen startar och
börjar rulla, så var extra försiktig när du kör i EV-läge.
OM42A57SE.book Page 175 Thursday, December 17, 2015 9:08 PM

1764-2. Körrutiner
OM42A57SE

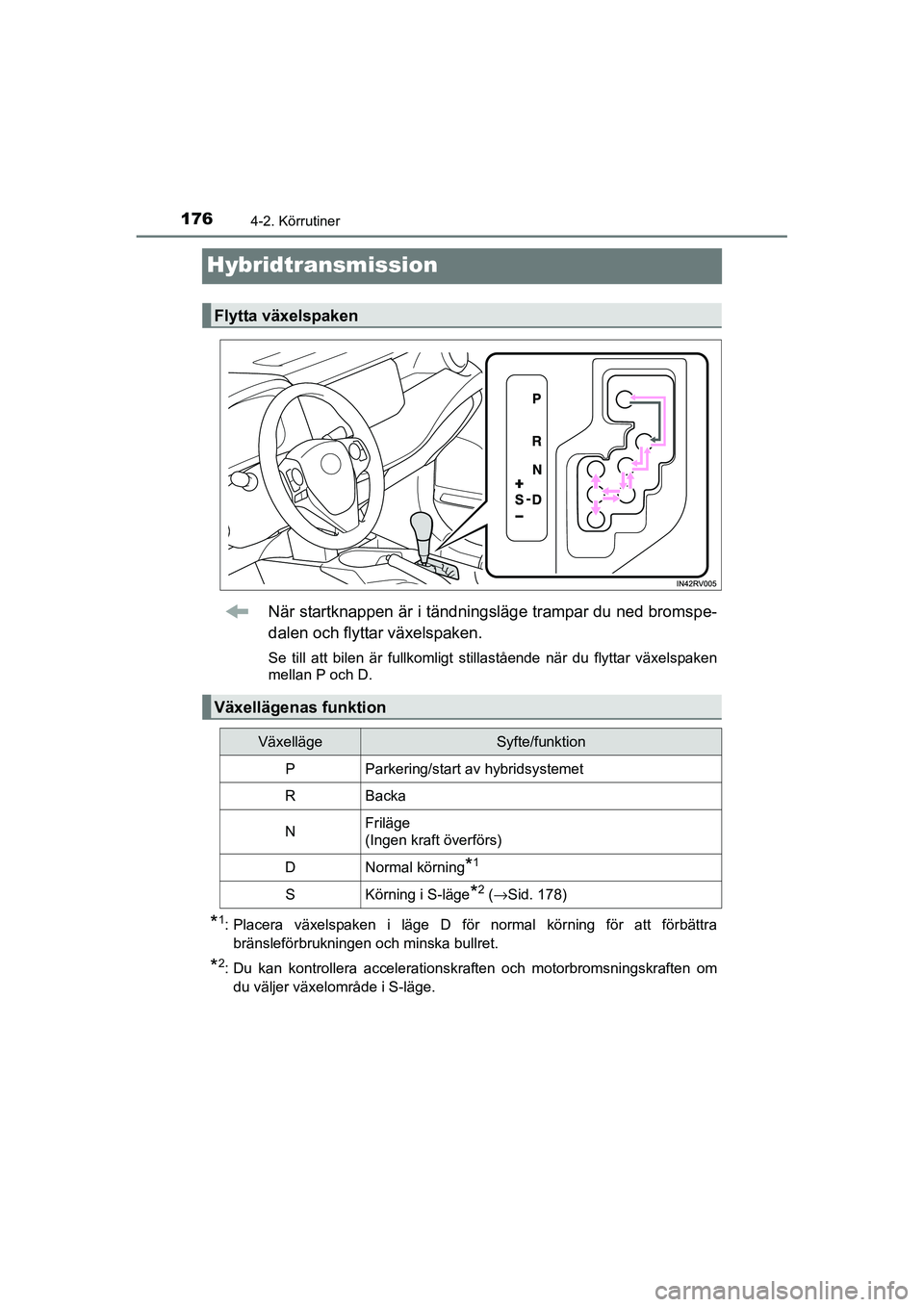

Hybridtransmission
När startknappen är i tändningsläge trampar du ned bromspe-
dalen och flyttar växelspaken.
Se till att bilen är fullkomligt stillastående när du flyttar växelspaken
mellan P och D.
*1: Placera växelspaken i läge D för normal körning för att förbättra
bränsleförbrukningen och minska bullret.
*2: Du kan kontrollera accelerationskraften och motorbromsningskraften om
du väljer växelområde i S-läge.
Flytta växelspaken
Växellägenas funktion
VäxellägeSyfte/funktion
PParkering/start av hybridsystemet
RBacka
NFriläge
(Ingen kraft överförs)
DNormal körning*1
SKörning i S-läge*2 (→Sid. 178)
OM42A57SE.book Page 176 Thursday, December 17, 2015 9:08 PM

1774-2. Körrutiner
4
Körning
OM42A57SE
Följande lägen kan väljas för att passa rådande körförhållanden.
■Körläge Eco
Körläget Eco bidrar till låg bränsleförbrukning under körningar med
täta accelerationer.
Tryck på knappen ”ECO MODE”
för att välja körläge Eco.
Indikeringslampan ”ECO MODE”
tänds.
Tryck på knappen igen för att
stänga av körläge Eco.
■
Sportläge
Använd sportläget för sportig körning eller vid körning i bergstrakter.
Tryck på knappen ”SPORT” för
att välja sportläge.
Indikeringslampan ”SPORT”
tänds.
Tryck på knappen igen för att
stänga av sportläget.
Välja körläge
OM42A57SE.book Page 177 Thursday, December 17, 2015 9:08 PM

1784-2. Körrutiner
OM42A57SE
Placera växelspaken i S för att välja växelläge S. Växelområden kan
därefter väljas antingen med växelspaken eller med växelpaddlarna
på ratten, vilket ger dig möjlighet att köra i önskad växel.
Växla upp
Växla ned
Det valda växelområdet från S1 till
S6 visas på informationsdisplayen.
Det initiala växelområdet i S-läge
är automatiskt inställt mellan S2
och S5 beroende på bilens
hastighet.
■
Växelområden och deras funktioner
●Du kan välja mellan 6 nivåer av accelerationskraft och motor-
bromsningskraft.
●Ett lägre växelområde ger kraftigare accelerationskraft och
motorbromsningskraft än ett högre växelområde. Motorns varvtal
ökar samtidigt.
●Om du accelererar i växelområdena 1 till 5 kan växelområdet
automatiskt uppväxlas enligt motorns varvtal.
Välja växelområden i S-läge
1
2
OM42A57SE.book Page 178 Thursday, December 17, 2015 9:08 PM

1794-2. Körrutiner
4
Körning
OM42A57SE

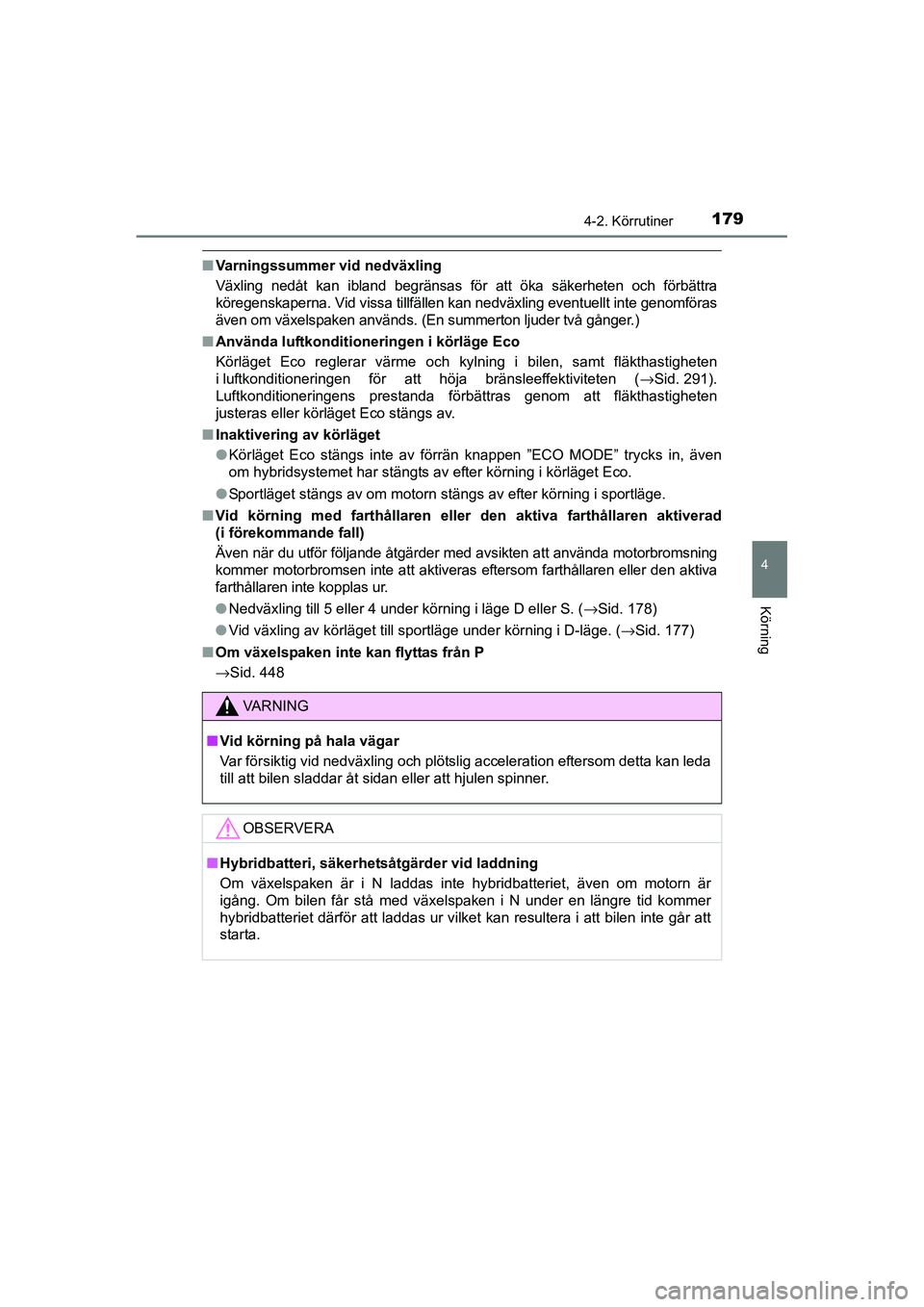

■Varningssummer vid nedväxling
Växling nedåt kan ibland begränsas för att öka säkerheten och förbättra
köregenskaperna. Vid vissa tillfällen kan nedväxling eventuellt inte genomföras
även om växelspaken används. (En summerton ljuder två gånger.)
■Använda luftkonditioneringen i körläge Eco
Körläget Eco reglerar värme och kylning i bilen, samt fläkthastigheten
i luftkonditioneringen för att höja bränsleeffektiviteten (→Sid. 291).
Luftkonditioneringens prestanda förbättras genom att fläkthastigheten
justeras eller körläget Eco stängs av.
■Inaktivering av körläget
●Körläget Eco stängs inte av förrän knappen ”ECO MODE” trycks in, även
om hybridsystemet har stängts av efter körning i körläget Eco.
●Sportläget stängs av om motorn stängs av efter körning i sportläge.
■Vid körning med farthållaren eller den aktiva farthållaren aktiverad
(i förekommande fall)
Även när du utför följande åtgärder med avsikten att använda motorbromsning
kommer motorbromsen inte att aktiveras eftersom farthållaren eller den aktiva
farthållaren inte kopplas ur.
●Nedväxling till 5 eller 4 under körning i läge D eller S. (→Sid. 178)
●Vid växling av körläget till sportläge under körning i D-läge. (→Sid. 177)
■Om växelspaken inte kan flyttas från P
→Sid. 448
VA R N I N G
■Vid körning på hala vägar
Var försiktig vid nedväxling och plötslig acceleration eftersom detta kan leda
till att bilen sladdar åt sidan eller att hjulen spinner.
OBSERVERA
■Hybridbatteri, säkerhetsåtgärder vid laddning
Om växelspaken är i N laddas inte hybridbatteriet, även om motorn är
igång. Om bilen får stå med växelspaken i N under en längre tid kommer
hybridbatteriet därför att laddas ur vilket kan resultera i att bilen inte går att
starta.
OM42A57SE.book Page 179 Thursday, December 17, 2015 9:08 PM

1804-2. Körrutiner
OM42A57SE

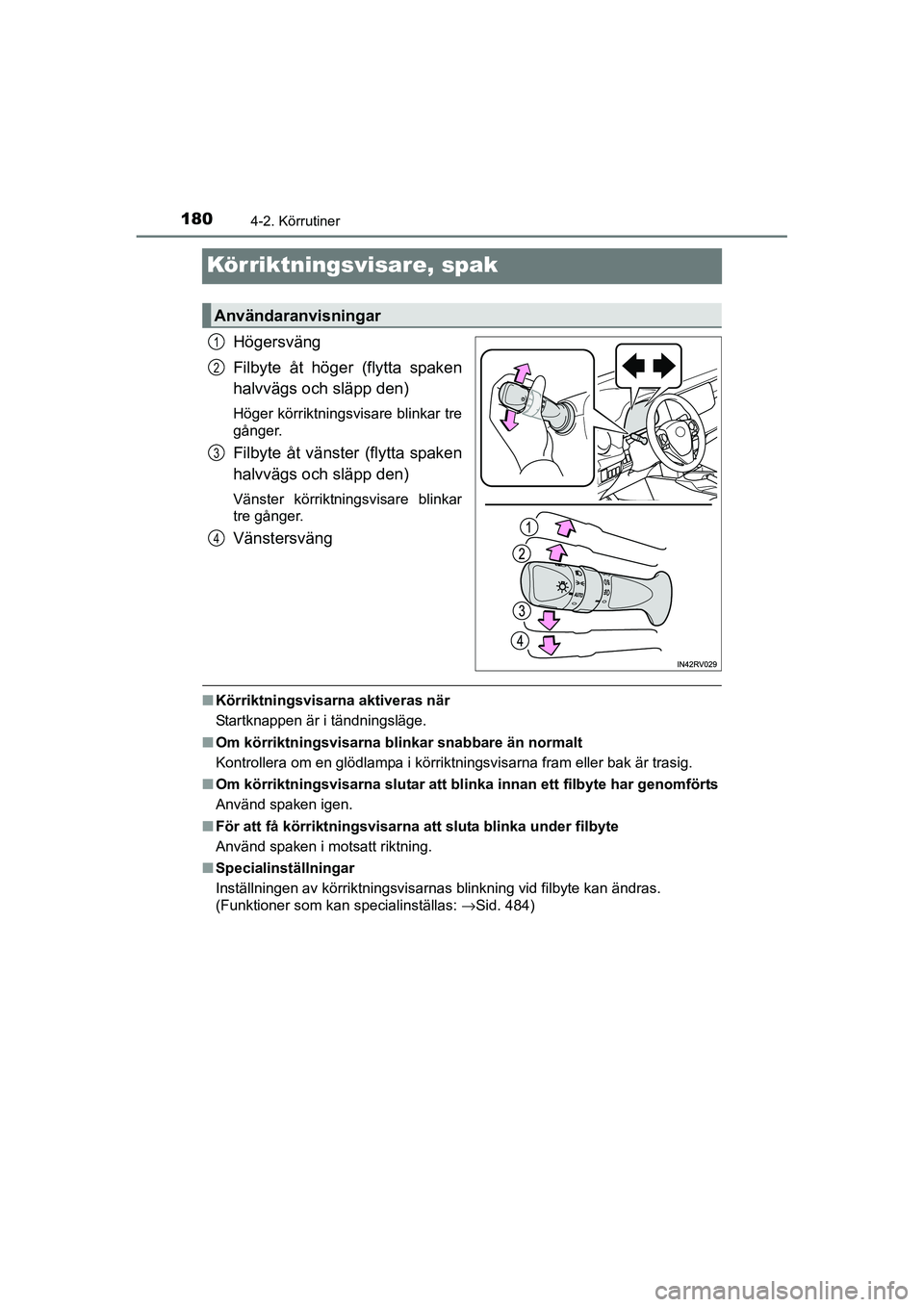

Körriktningsvisare, spak
Högersväng
Filbyte åt höger (flytta spaken
halvvägs och släpp den)
Höger körriktningsvisare blinkar tre
gånger.
Filbyte åt vänster (flytta spaken
halvvägs och släpp den)
Vänster körriktningsvisare blinkar
tre gånger.
Vänstersväng
■Körriktningsvisarna aktiveras när
Startknappen är i tändningsläge.
■Om körriktningsvisarna blinkar snabbare än normalt
Kontrollera om en glödlampa i körriktningsvisarna fram eller bak är trasig.
■Om körriktningsvisarna slutar att blinka innan ett filbyte har genomförts
Använd spaken igen.
■För att få körriktningsvisarna att sluta blinka under filbyte
Använd spaken i motsatt riktning.
■Specialinställningar
Inställningen av körriktningsvisarnas blinkning vid filbyte kan ändras.
(Funktioner som kan specialinställas: →Sid. 484)
Användaranvisningar
1
2
3
4
OM42A57SE.book Page 180 Thursday, December 17, 2015 9:08 PM
