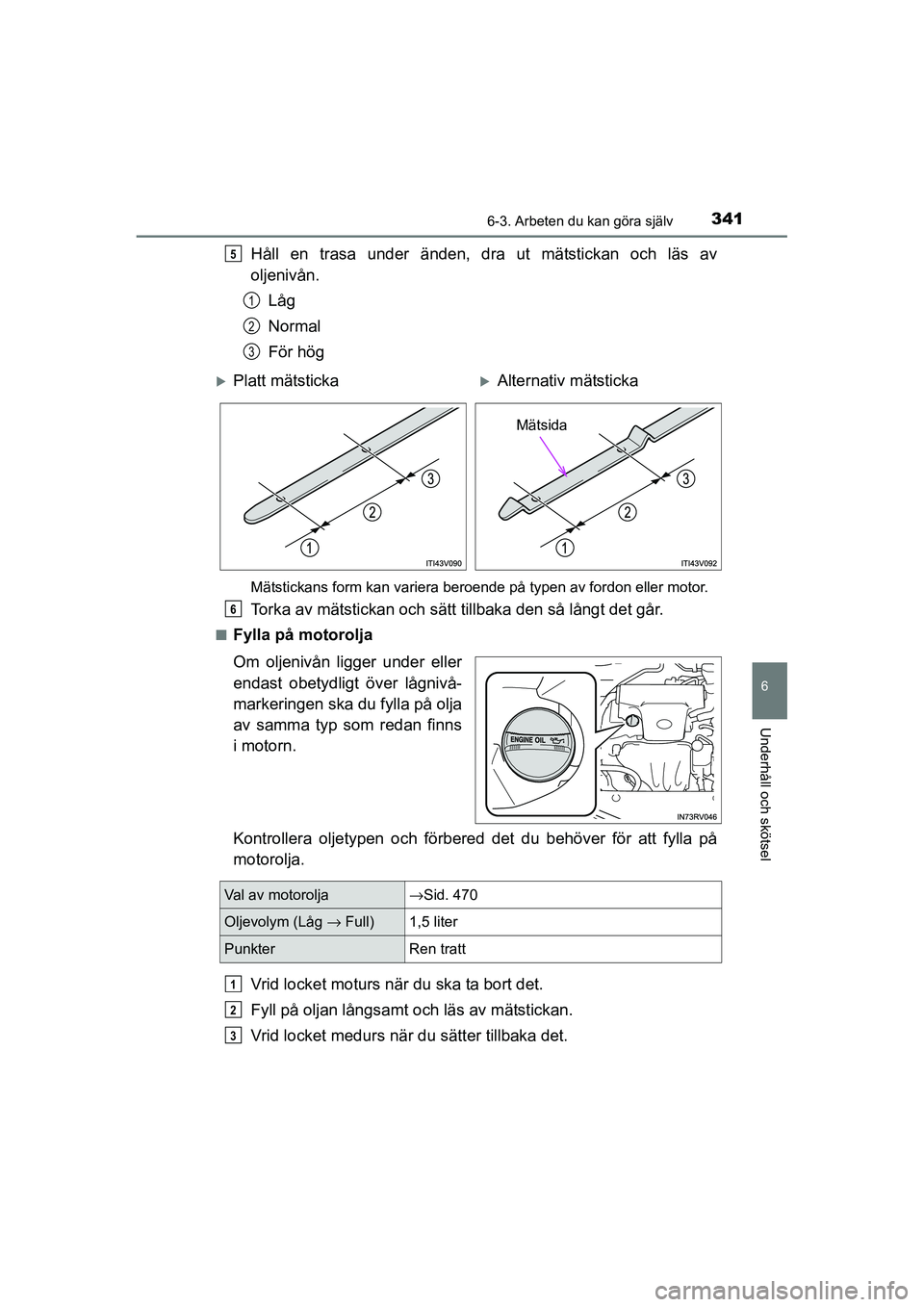

TOYOTA RAV4 HYBRID 2016 Bruksanvisningar (in Swedish)

3416-3. Arbeten du kan göra själv
OM42A57SE
6
Underhåll och skötsel
Håll en trasa under änden, dra ut mätstickan och läs av
oljenivån.
Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
■Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns
i motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket medurs när du sätter tillbaka det.
5
1
2
3
XPlatt mätstickaXAlternativ mätsticka
Mätsida
6
Va l a v m o t o r o l j a→Sid. 470
Oljevolym (Låg → Full) 1,5 liter
Punkter Ren tratt
1
2
3
OM42A57SE.book Page 341 Thursday, December 17, 2015 9:08 PM

3426-3. Arbeten du kan göra själv
OM42A57SE
■Motorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de
schemalagda oljebytena.
●När motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
●Om olja med låg kvalitet eller olja med felaktig viskositet används
●Vid körning med högt varvtal eller med tung last, vid bogsering eller vid
körning med upprepade accelerationer eller inbromsningar
●Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
VA R N I N G
■Hantering av gammal motorolja
●Använd motorolja innehåller skadliga föroreningar som kan orsaka
hudsjukdomar som inflammation och hudcancer. Utsätt dig därför inte för
långvarig kontakt med använd olja. Tvätta omsorgsfullt bort använd
motorolja från huden med tvål och vatten.
●Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller
motsvarande. Häll aldrig ut motorolja och oljefilter i handfat, vask,
avloppsbrunn eller direkt på marken.
Ring en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning, en
bensinstation eller en reservdelsbutik och fråga var du kan lämna oljan för
återvinning eller destruktion.
●Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
■Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
■Vid byte av motorolja
●Var försiktig så att du inte spiller motorolja på bilen.
●Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
●Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
●Se till att locket till oljepåfyllningen är ordentligt tillslutet.
OM42A57SE.book Page 342 Thursday, December 17, 2015 9:08 PM

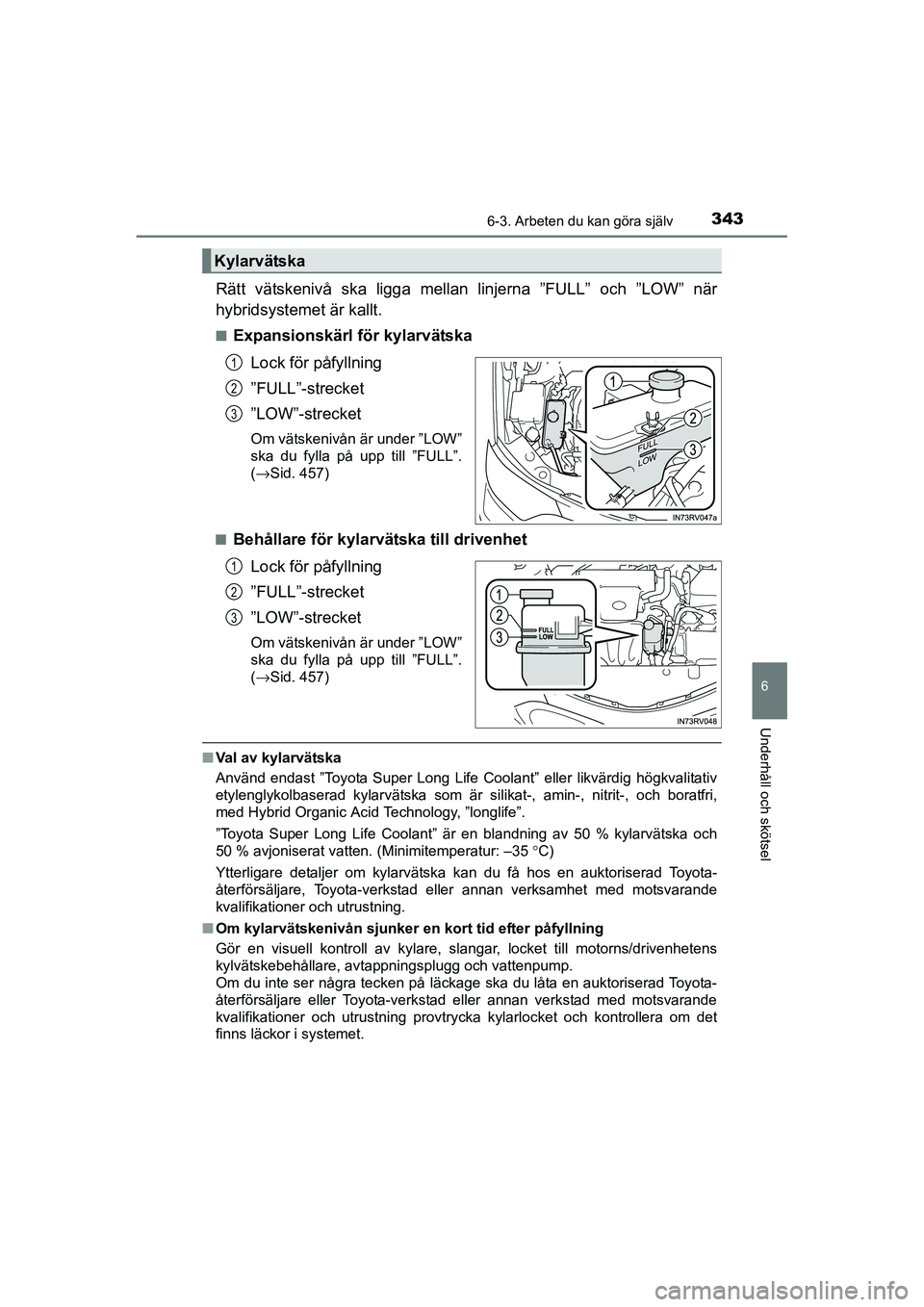

3436-3. Arbeten du kan göra själv
OM42A57SE
6
Underhåll och skötsel
Rätt vätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” när
hybridsystemet är kallt.
■Expansionskärl för kylarvätska
Lock för påfyllning
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 457)
■
Behållare för kylarvätska till drivenhet
Lock för påfyllning
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 457)
■Val av kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller likvärdig högkvalitativ
etylenglykolbaserad kylarvätska som är silikat-, amin-, nitrit-, och boratfri,
med Hybrid Organic Acid Technology, ”longlife”.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylarvätska och
50 % avjoniserat vatten. (Minimitemperatur: –35 °C)
Ytterligare detaljer om kylarvätska kan du få hos en auktoriserad Toyota-
återförsäljare, Toyota-verkstad eller annan verksamhet med motsvarande
kvalifikationer och utrustning.
■Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locket till motorns/drivenhetens
kylvätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning provtrycka kylarlocket och kontrollera om det
finns läckor i systemet.
Kylarvätska
1
2
3
1
2
3
OM42A57SE.book Page 343 Thursday, December 17, 2015 9:08 PM

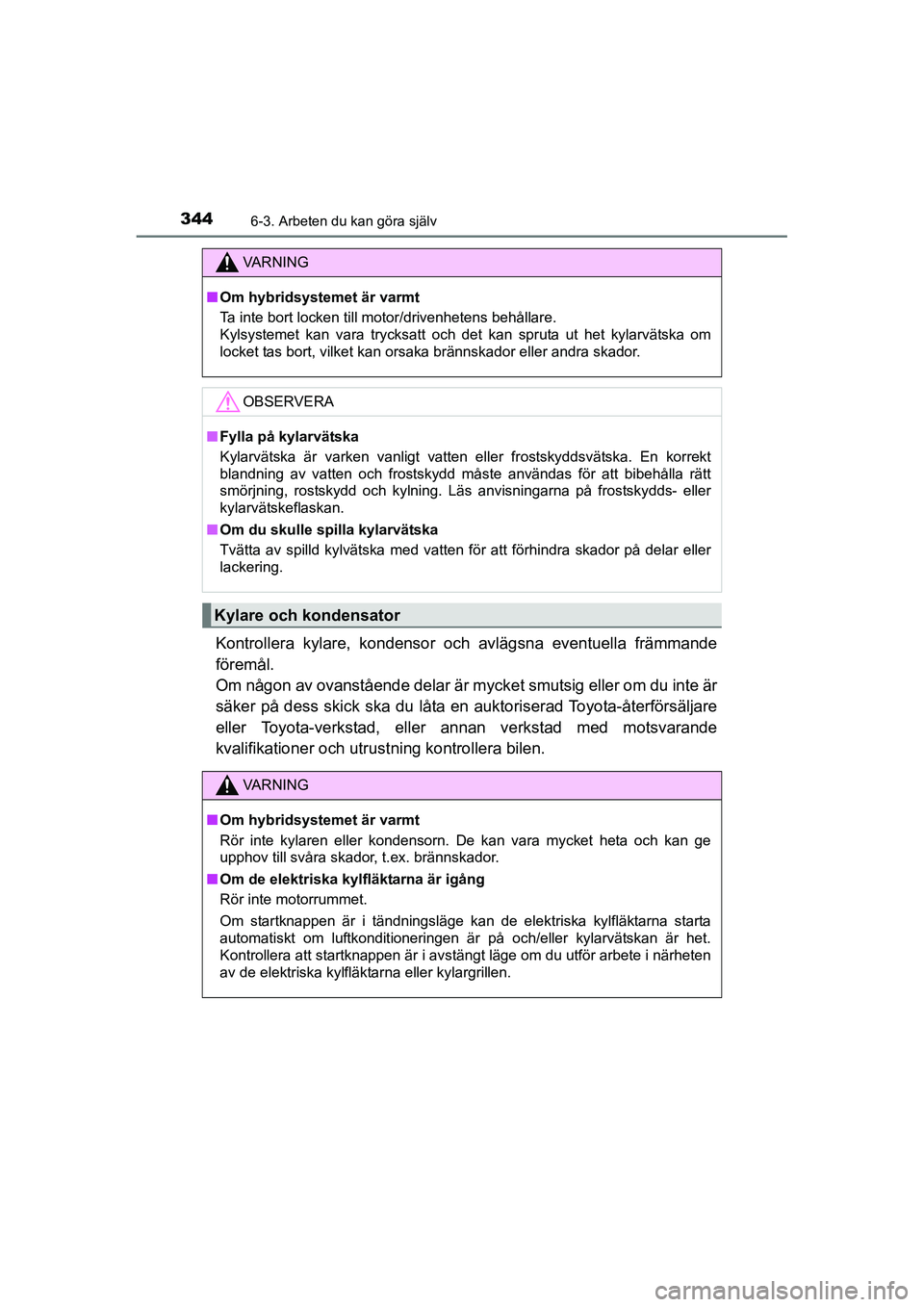

3446-3. Arbeten du kan göra själv
OM42A57SE
Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
VA R N I N G
■Om hybridsystemet är varmt
Ta inte bort locken till motor/drivenhetens behållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OBSERVERA
■Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
■Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
Kylare och kondensator
VA R N I N G
■Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
■Om de elektriska kylfläktarna är igång
Rör inte motorrummet.
Om startknappen är i tändningsläge kan de elektriska kylfläktarna starta
automatiskt om luftkonditioneringen är på och/eller kylarvätskan är het.
Kontrollera att startknappen är i avstängt läge om du utför arbete i närheten
av de elektriska kylfläktarna eller kylargrillen.
OM42A57SE.book Page 344 Thursday, December 17, 2015 9:08 PM

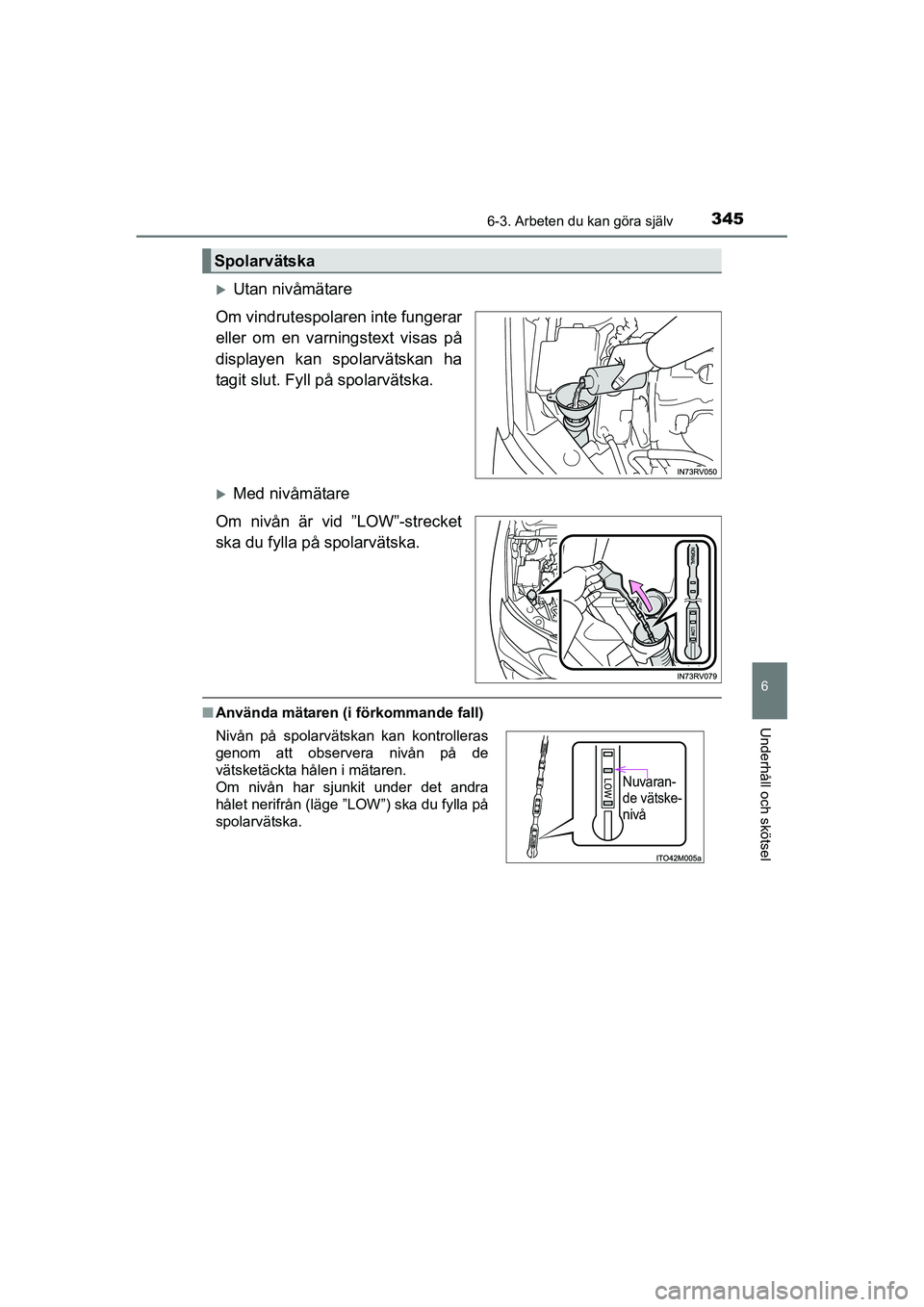

3456-3. Arbeten du kan göra själv
OM42A57SE
6
Underhåll och skötsel
XUtan nivåmätare
Om vindrutespolaren inte fungerar
eller om en varningstext visas på
displayen kan spolarvätskan ha
tagit slut. Fyll på spolarvätska.
XMed nivåmätare
Om nivån är vid ”LOW”-strecket
ska du fylla på spolarvätska.
■Använda mätaren (i förkommande fall)
Spolarvätska
Nivån på spolarvätskan kan kontrolleras
genom att observera nivån på de
vätsketäckta hålen i mätaren.
Om nivån har sjunkit under det andra
hålet nerifrån (läge ”LOW”) ska du fylla på
spolarvätska.
Nuvaran-
de vätske-
nivå
OM42A57SE.book Page 345 Thursday, December 17, 2015 9:08 PM

3466-3. Arbeten du kan göra själv
OM42A57SE

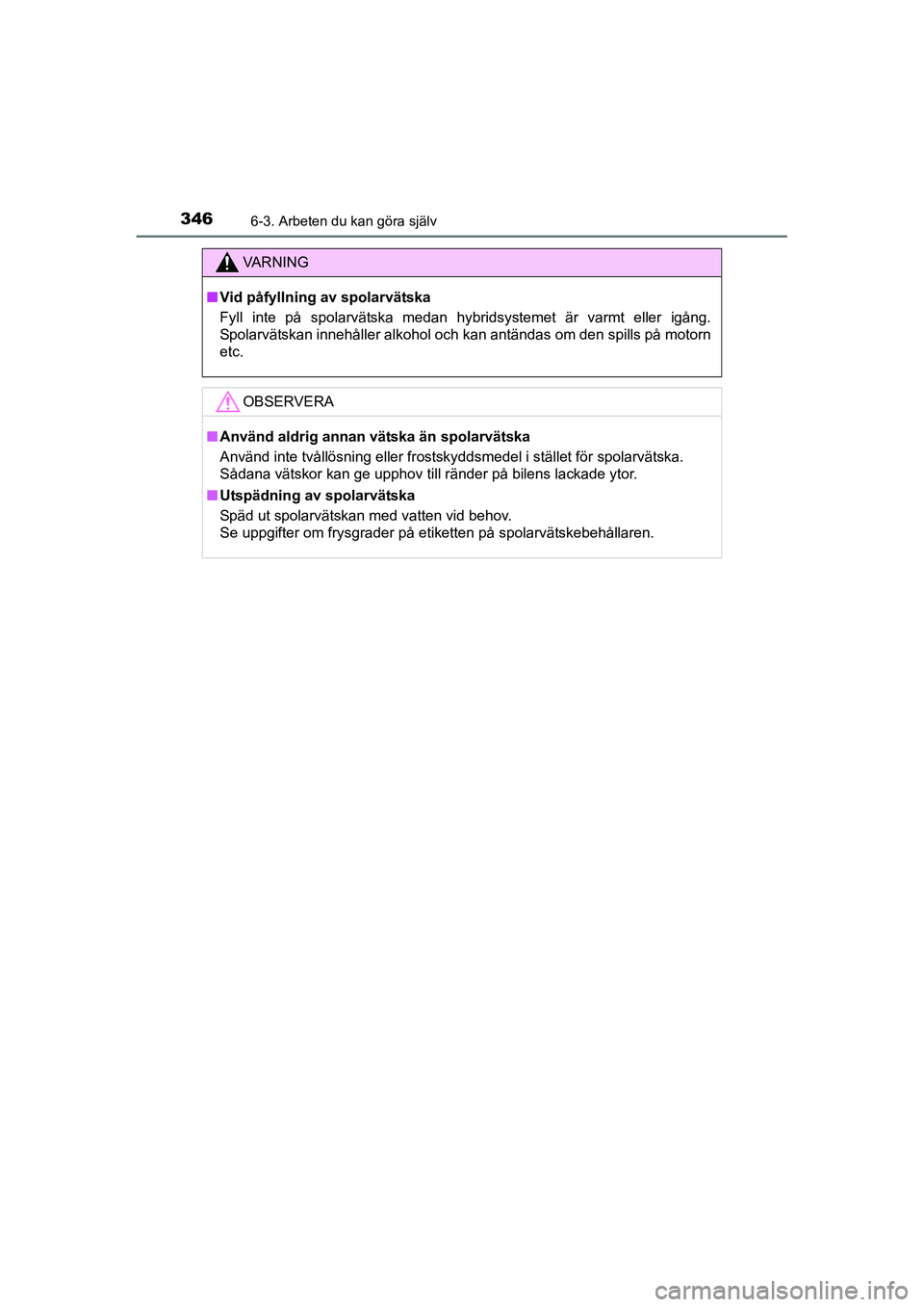

VA R N I N G
■Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång.
Spolarvätskan innehåller alkohol och kan antändas om den spills på motorn
etc.
OBSERVERA
■Använd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
■Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM42A57SE.book Page 346 Thursday, December 17, 2015 9:08 PM

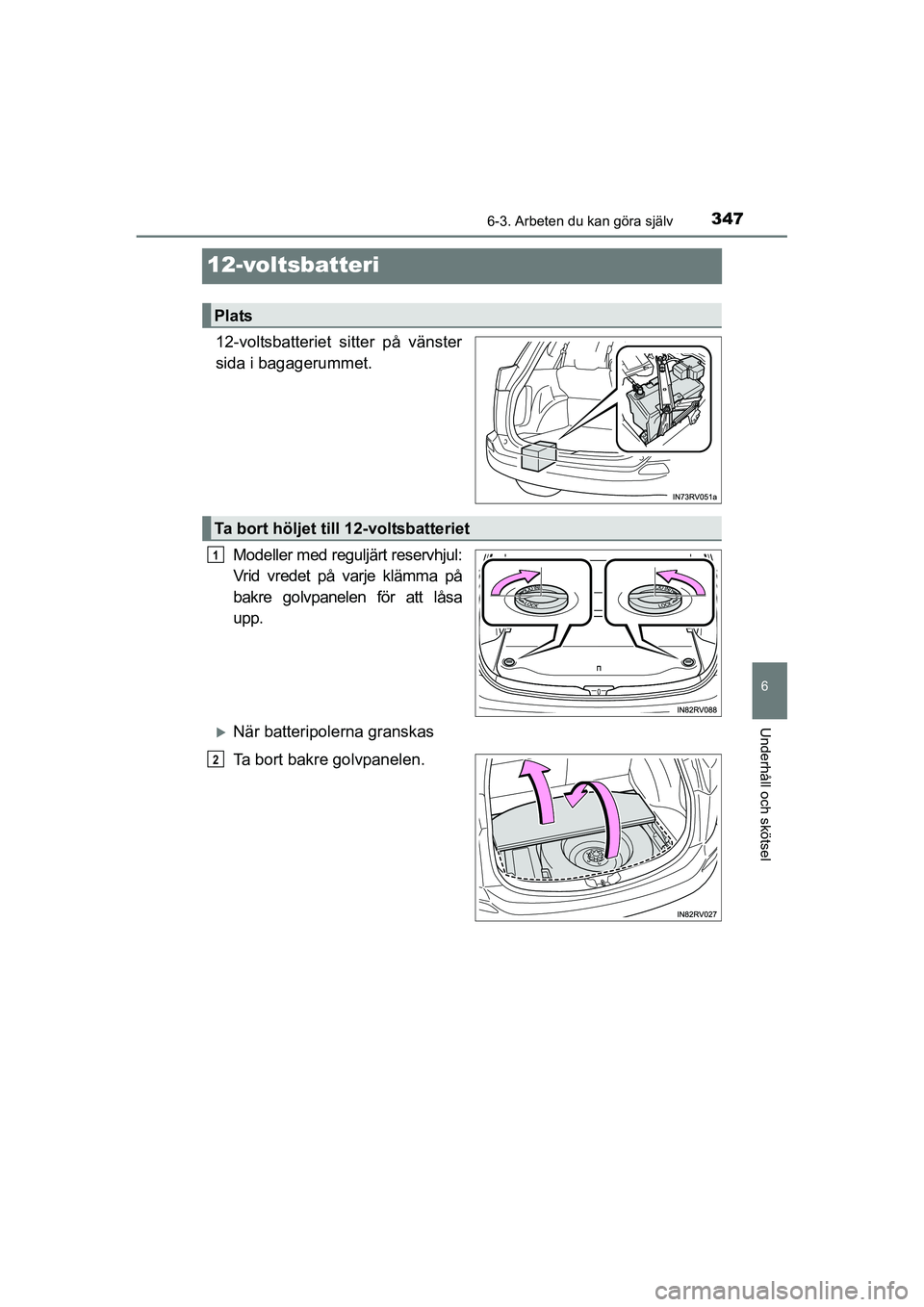

3476-3. Arbeten du kan göra själv
OM42A57SE
6
Underhåll och skötsel
12-voltsbatteri
12-voltsbatteriet sitter på vänster
sida i bagagerummet.
Modeller med reguljärt reservhjul:
Vrid vredet på varje klämma på
bakre golvpanelen för att låsa
upp.
XNär batteripolerna granskas
Ta bort bakre golvpanelen.
Plats
Ta bort höljet till 12-voltsbatteriet
1
2
OM42A57SE.book Page 347 Thursday, December 17, 2015 9:08 PM

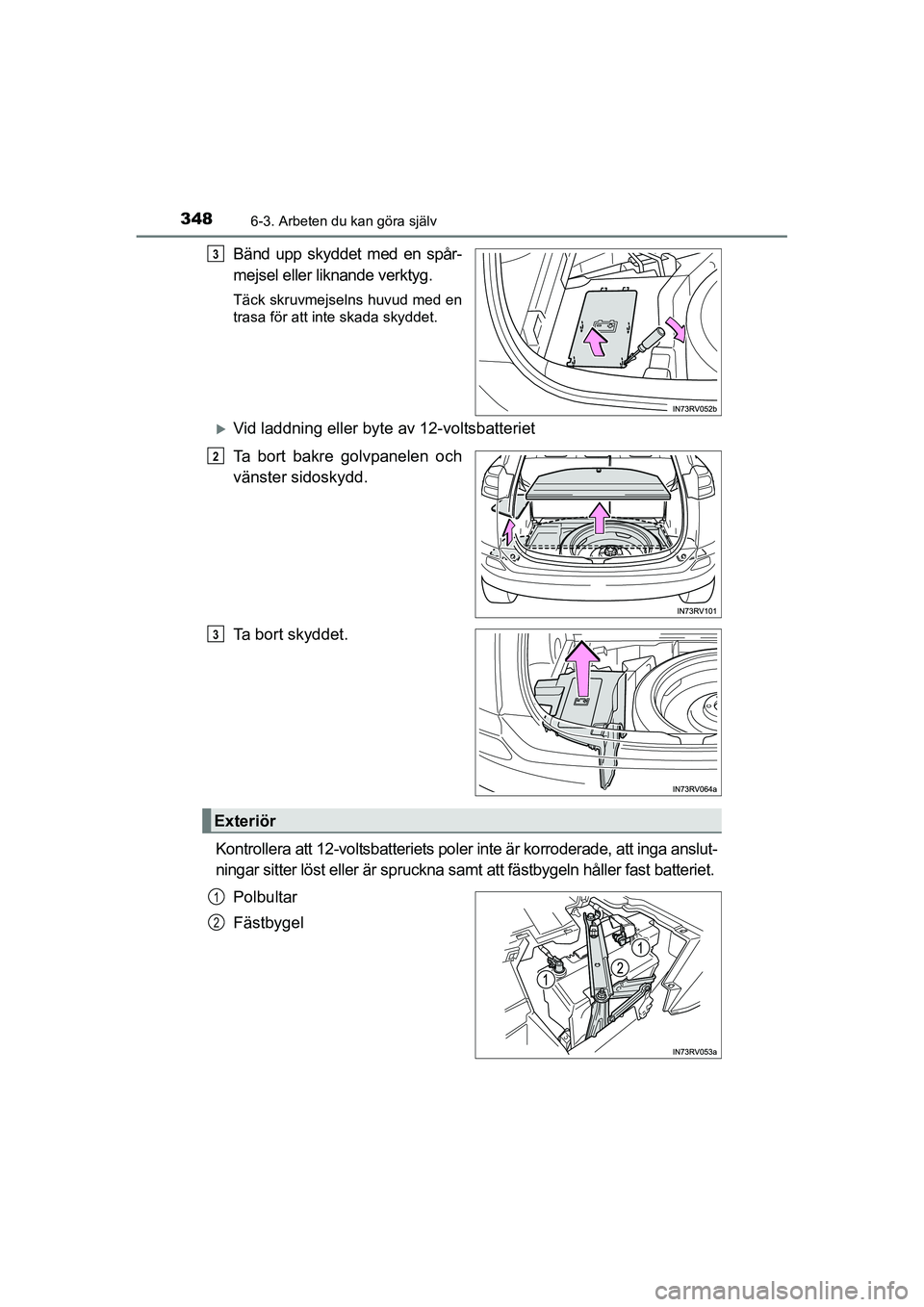

3486-3. Arbeten du kan göra själv
OM42A57SE
Bänd upp skyddet med en spår-
mejsel eller liknande verktyg.
Täck skruvmejselns huvud med en
trasa för att inte skada skyddet.
XVid laddning eller byte av 12-voltsbatteriet
Ta bort bakre golvpanelen och
vänster sidoskydd.
Ta bort skyddet.
Kontrollera att 12-voltsbatteriets poler inte är korroderade, att inga anslut-
ningar sitter löst eller är spruckna samt att fästbygeln håller fast batteriet.
Polbultar
Fästbygel
3
2
3
Exteriör
1
2
OM42A57SE.book Page 348 Thursday, December 17, 2015 9:08 PM

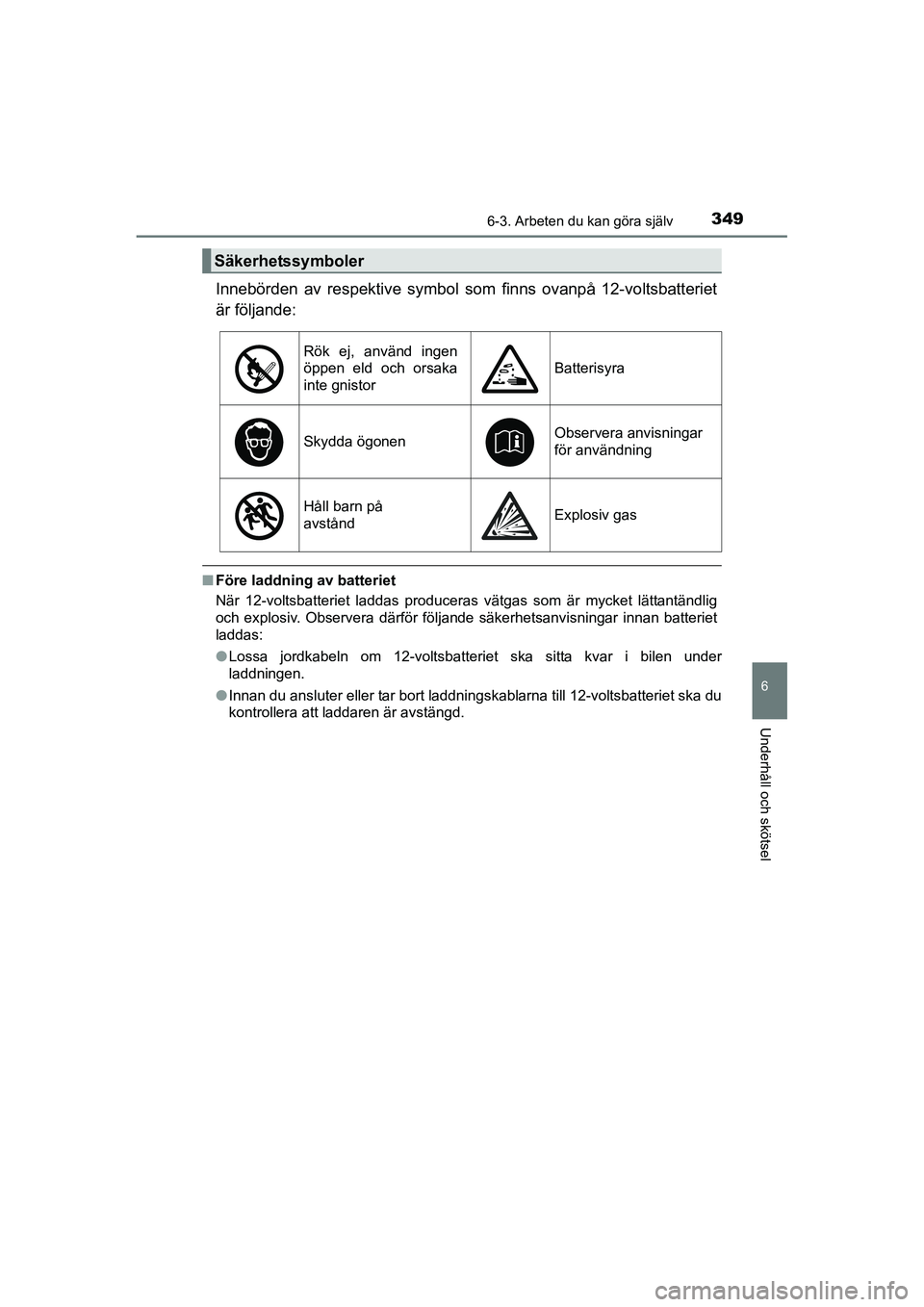

3496-3. Arbeten du kan göra själv
OM42A57SE
6
Underhåll och skötsel
Innebörden av respektive symbol som finns ovanpå 12-voltsbatteriet
är följande:
■Före laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
●Lossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under
laddningen.
●Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
Säkerhetssymboler
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på
avståndExplosiv gas
OM42A57SE.book Page 349 Thursday, December 17, 2015 9:08 PM

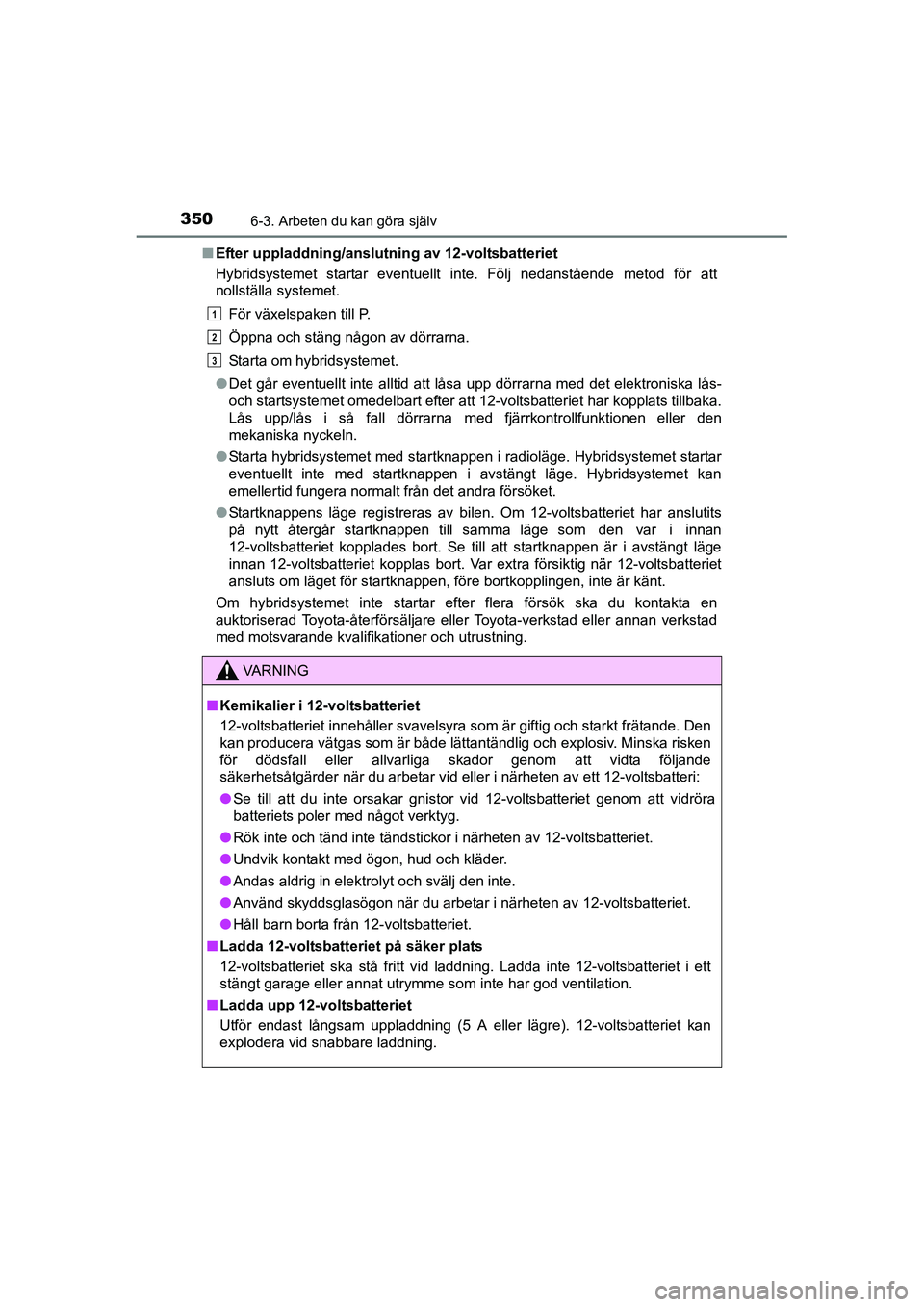

3506-3. Arbeten du kan göra själv
OM42A57SE■Efter uppladdning/anslutning av 12-voltsbatteriet
Hybridsystemet startar eventuellt inte. Följ nedanstående metod för att
nollställa systemet.
För växelspaken till P.
Öppna och stäng någon av dörrarna.
Starta om hybridsystemet.
●Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att 12-voltsbatteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med fjärrkontrollfunktionen eller den
mekaniska nyckeln.
●Starta hybridsystemet med startknappen i radioläge. Hybridsystemet startar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan
emellertid fungera normalt från det andra försöket.
●Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den var i innan
12-voltsbatteriet kopplades bort. Se till att startknappen är i avstängt läge
innan 12-voltsbatteriet kopplas bort. Var extra försiktig när 12-voltsbatteriet
ansluts om läget för startknappen, före bortkopplingen, inte är känt.
Om hybridsystemet inte startar efter flera försök ska du kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning.
VA R N I N G
■Kemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för dödsfall eller allvarliga skador genom att vidta följande
säkerhetsåtgärder när du arbetar vid eller i närheten av ett 12-voltsbatteri:
●Se till att du inte orsakar gnistor vid 12-voltsbatteriet genom att vidröra
batteriets poler med något verktyg.
●Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
●Undvik kontakt med ögon, hud och kläder.
●Andas aldrig in elektrolyt och svälj den inte.
●Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
●Håll barn borta från 12-voltsbatteriet.
■Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska stå fritt vid laddning. Ladda inte 12-voltsbatteriet i ett
stängt garage eller annat utrymme som inte har god ventilation.
■Ladda upp 12-voltsbatteriet
Utför endast långsam uppladdning (5 A eller lägre). 12-voltsbatteriet kan
explodera vid snabbare laddning.
1
2
3
OM42A57SE.book Page 350 Thursday, December 17, 2015 9:08 PM
