TOYOTA RAV4 HYBRID 2016 Bruksanvisningar (in Swedish)

3115-3. Använda förvaringsfacken
OM42A57SE
5
Invändiga funktioner

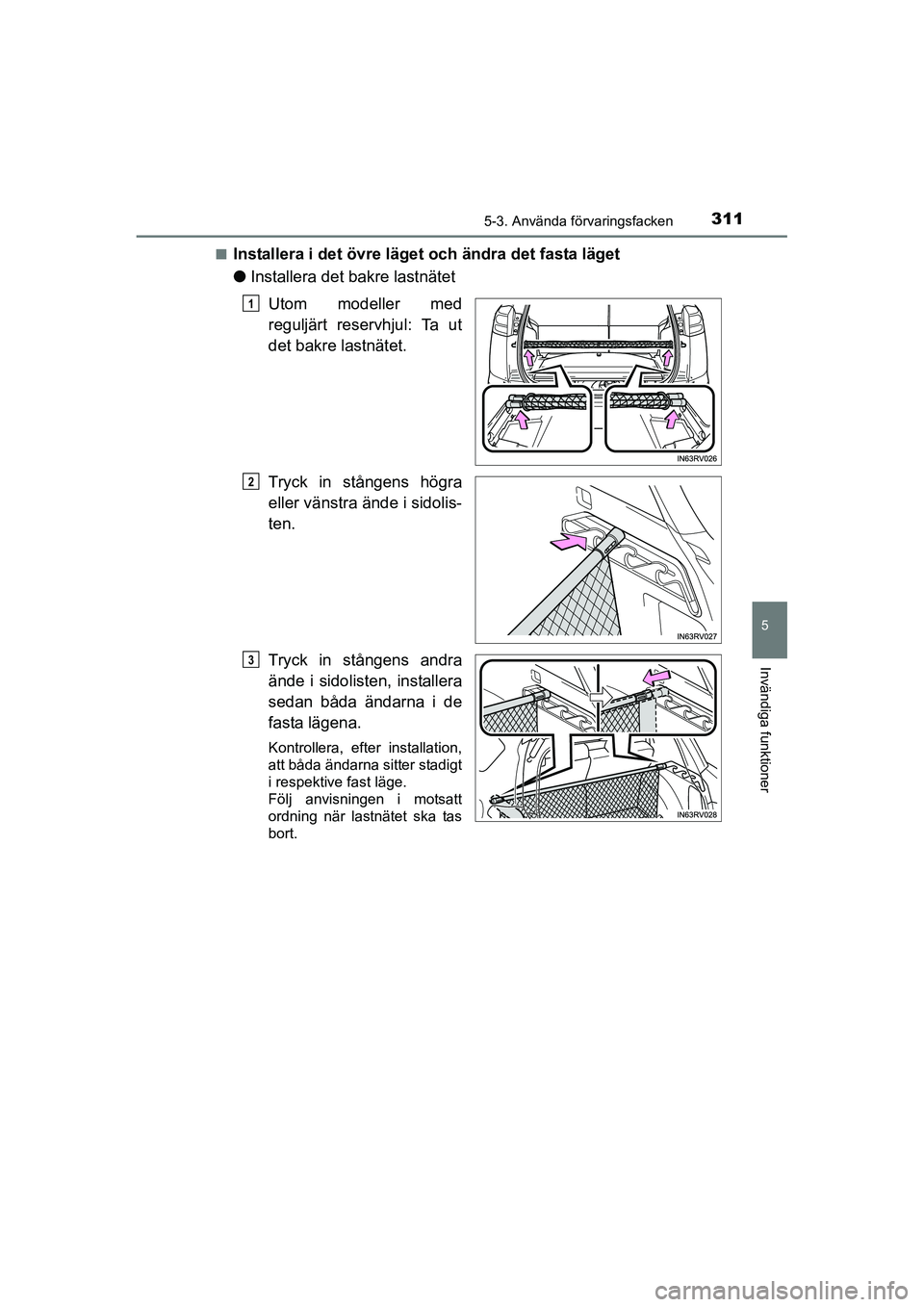

■Installera i det övre läget och ändra det fasta läget
●Installera det bakre lastnätet
Utom modeller med
reguljärt reservhjul: Ta ut
det bakre lastnätet.
Tryck in stångens högra
eller vänstra ände i sidolis-
ten.
Tryck in stångens andra
ände i sidolisten, installera
sedan båda ändarna i de
fasta lägena.
Kontrollera, efter installation,
att båda ändarna sitter stadigt
i respektive fast läge.
Följ anvisningen i motsatt
ordning när lastnätet ska tas
bort.
1
2
3
OM42A57SE.book Page 311 Thursday, December 17, 2015 9:08 PM

312
OM42A57SE
5-3. Använda förvaringsfacken
●Ändra stångens fasta läge
Lyft upp stången längs
sidolisten.
För stången till önskat läge
och tryck ner den.
Flytta nu stången så att
vänster och höger ände är
mitt emot varandra och
stången sitter rakt.
Kontrollera, efter att läget
ändrats, att båda ändarna
sitter stadigt i respektive fast
läge.
1
2
OM42A57SE.book Page 312 Thursday, December 17, 2015 9:08 PM

3135-3. Använda förvaringsfacken
OM42A57SE
5
Invändiga funktioner

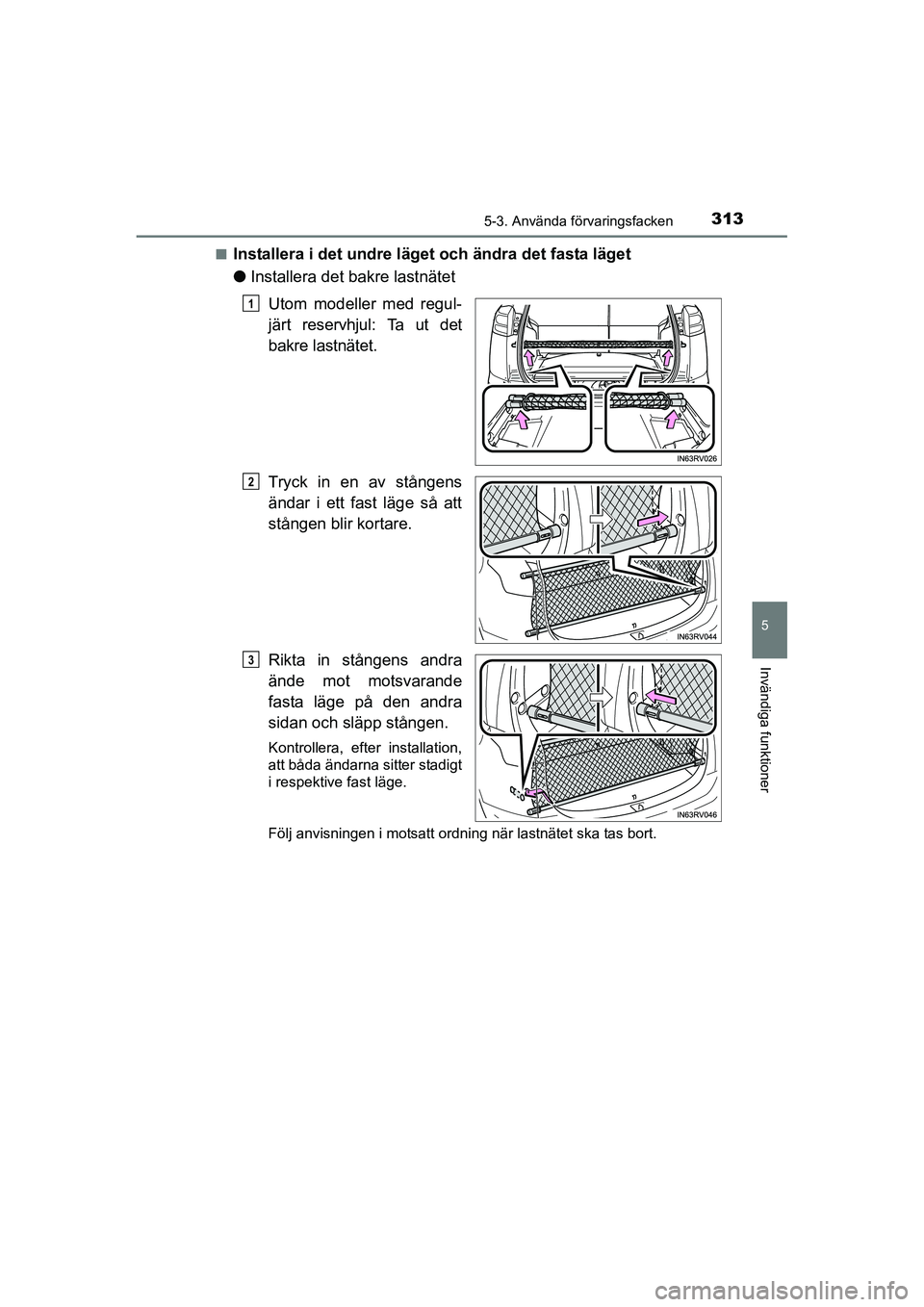

■Installera i det undre läget och ändra det fasta läget
●Installera det bakre lastnätet
Utom modeller med regul-
järt reservhjul: Ta ut det
bakre lastnätet.
Tryck in en av stångens
ändar i ett fast läge så att
stången blir kortare.
Rikta in stångens andra
ände mot motsvarande
fasta läge på den andra
sidan och släpp stången.
Kontrollera, efter installation,
att båda ändarna sitter stadigt
i respektive fast läge.
Följ anvisningen i motsatt ordning när lastnätet ska tas bort.
1
2
3
OM42A57SE.book Page 313 Thursday, December 17, 2015 9:08 PM

314
OM42A57SE
5-3. Använda förvaringsfacken

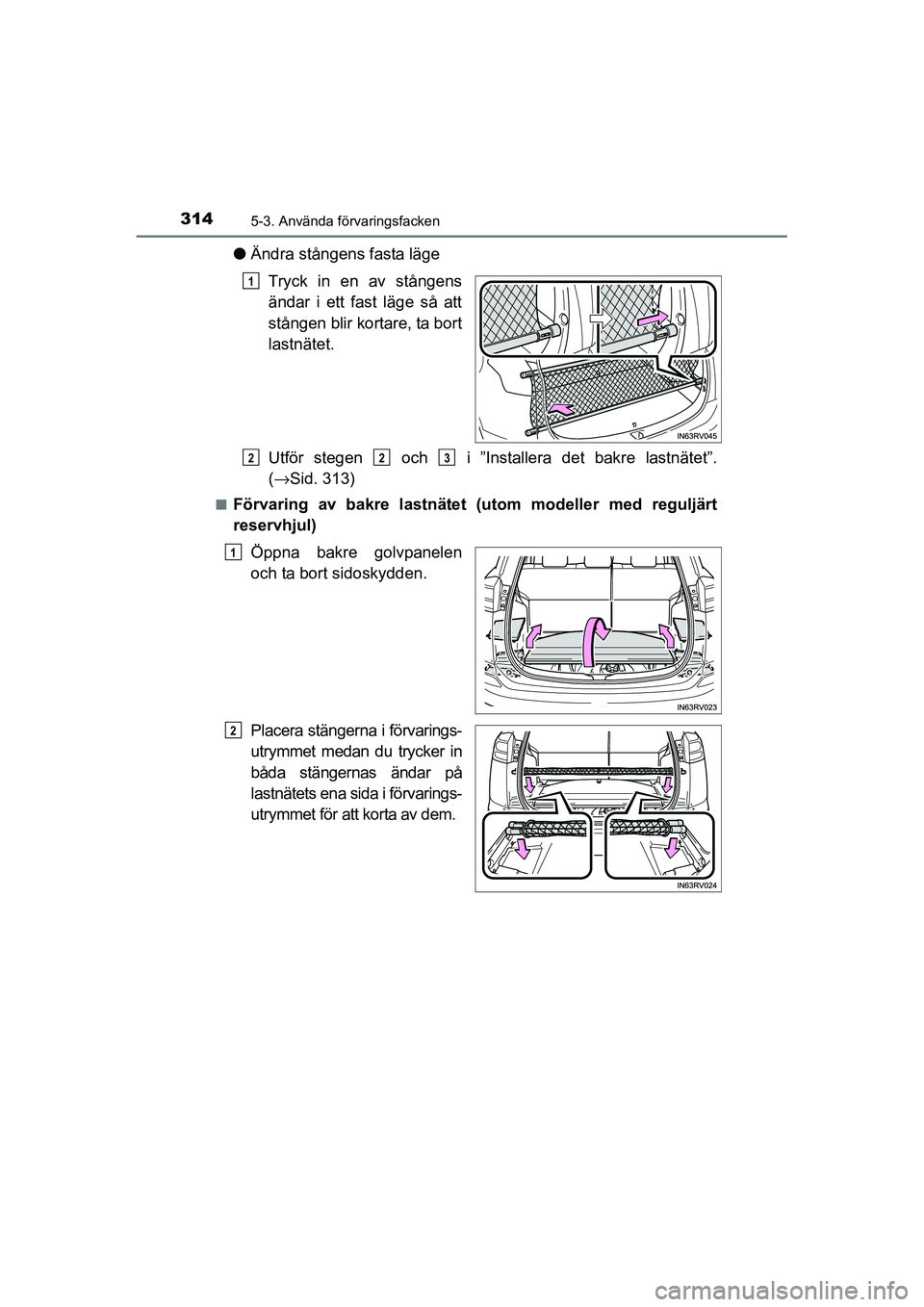

●Ändra stångens fasta läge
Tryck in en av stångens
ändar i ett fast läge så att
stången blir kortare, ta bort
lastnätet.
Utför stegen och i ”Installera det bakre lastnätet”.
(→Sid. 313)
■Förvaring av bakre lastnätet (utom modeller med reguljärt
reservhjul)
Öppna bakre golvpanelen
och ta bort sidoskydden.
Placera stängerna i förvarings-
utrymmet medan du trycker in
båda stängernas ändar på
lastnätets ena sida i förvarings-
utrymmet för att korta av dem.
1
223
1
2
OM42A57SE.book Page 314 Thursday, December 17, 2015 9:08 PM

3155-3. Använda förvaringsfacken
OM42A57SE
5
Invändiga funktioner

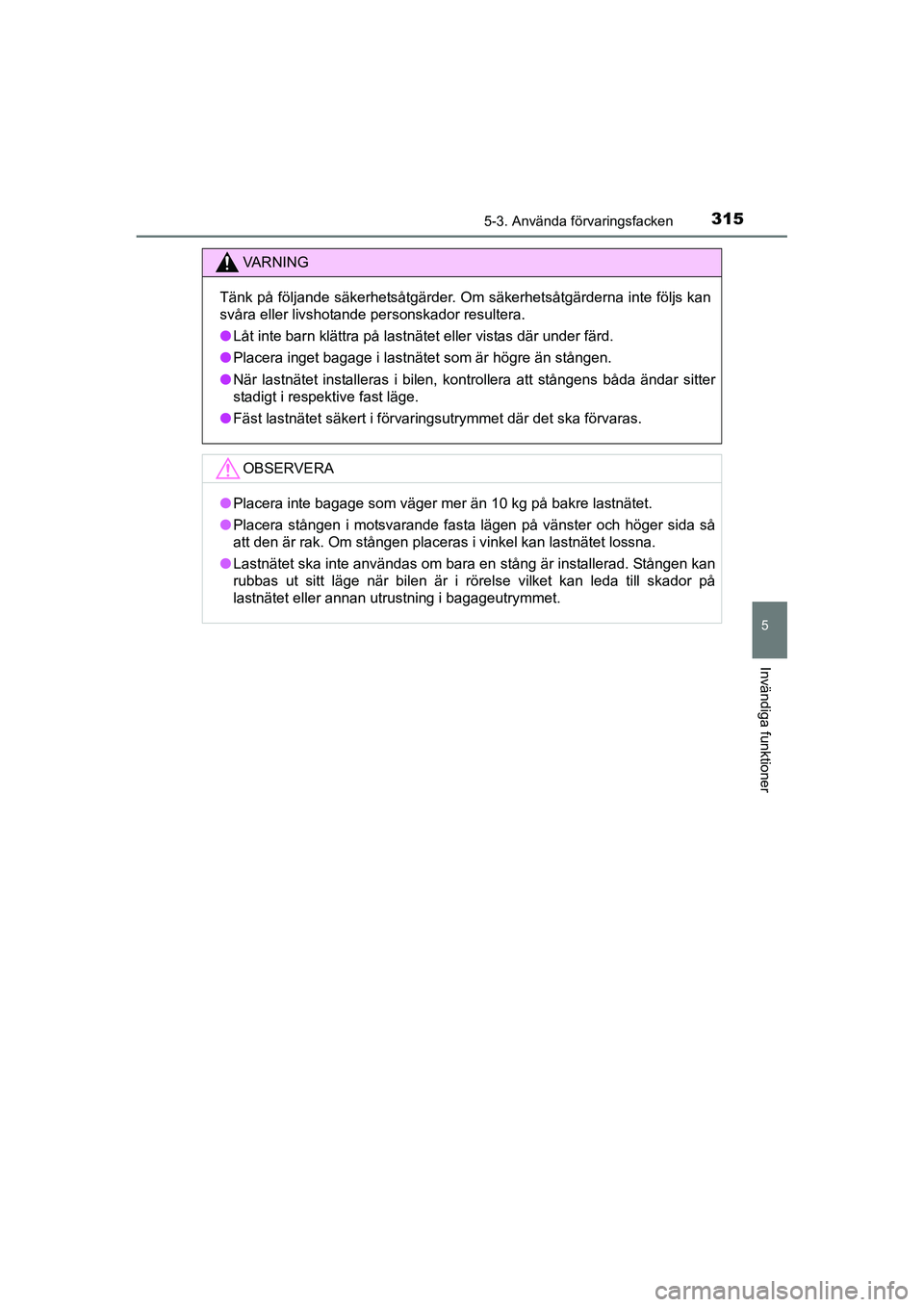

VA R N I N G
Tänk på följande säkerhetsåtgärder. Om säkerhetsåtgärderna inte följs kan
svåra eller livshotande personskador resultera.
●Låt inte barn klättra på lastnätet eller vistas där under färd.
●Placera inget bagage i lastnätet som är högre än stången.
●När lastnätet installeras i bilen, kontrollera att stångens båda ändar sitter
stadigt i respektive fast läge.
●Fäst lastnätet säkert i förvaringsutrymmet där det ska förvaras.
OBSERVERA
●Placera inte bagage som väger mer än 10 kg på bakre lastnätet.
●Placera stången i motsvarande fasta lägen på vänster och höger sida så
att den är rak. Om stången placeras i vinkel kan lastnätet lossna.
●Lastnätet ska inte användas om bara en stång är installerad. Stången kan
rubbas ut sitt läge när bilen är i rörelse vilket kan leda till skador på
lastnätet eller annan utrustning i bagageutrymmet.
OM42A57SE.book Page 315 Thursday, December 17, 2015 9:08 PM

316
OM42A57SE
5-3. Använda förvaringsfacken

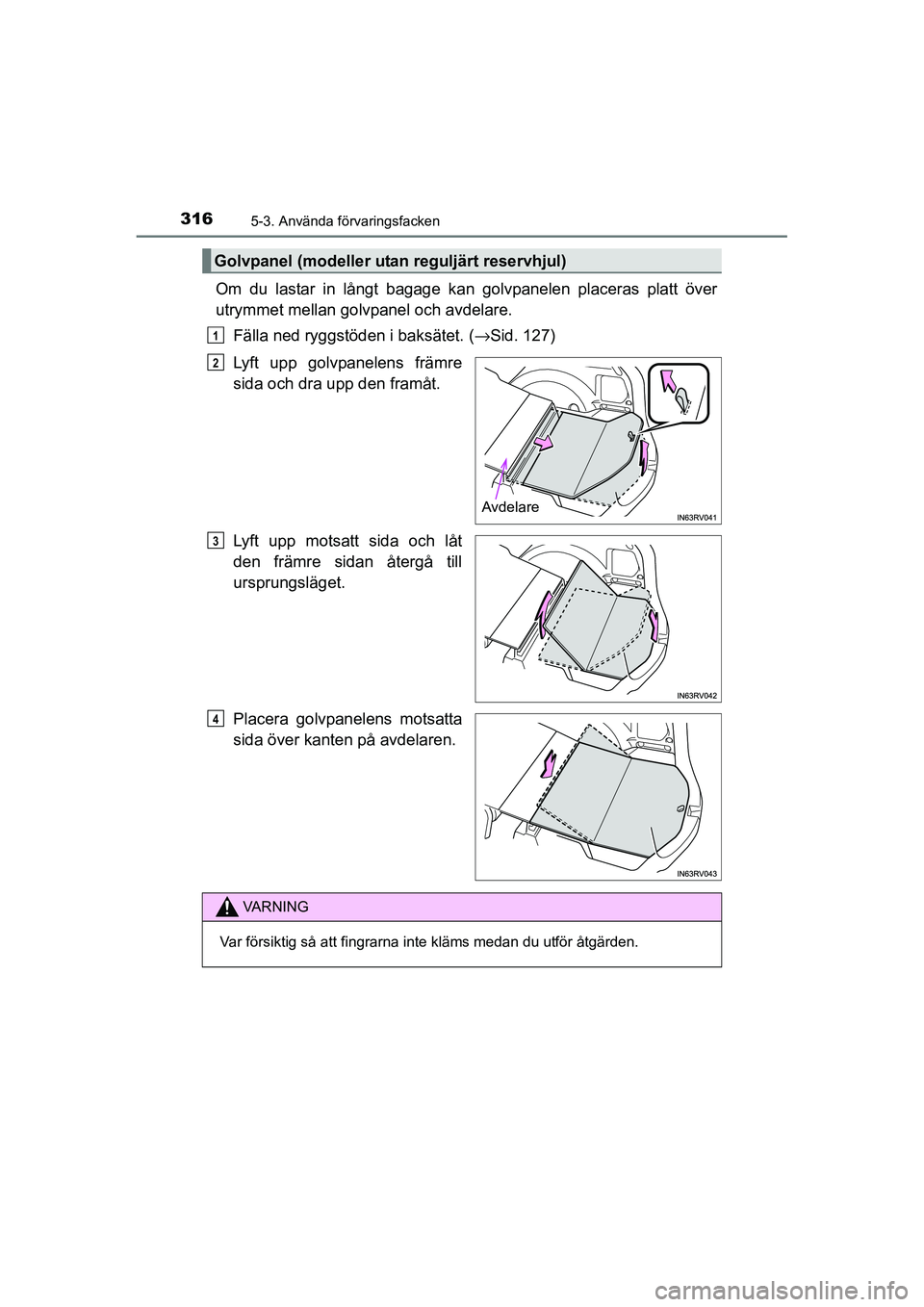

Om du lastar in långt bagage kan golvpanelen placeras platt över
utrymmet mellan golvpanel och avdelare.
Fälla ned ryggstöden i baksätet. (→Sid. 127)
Lyft upp golvpanelens främre
sida och dra upp den framåt.
Lyft upp motsatt sida och låt
den främre sidan återgå till
ursprungsläget.
Placera golvpanelens motsatta
sida över kanten på avdelaren.
Golvpanel (modeller utan reguljärt reservhjul)
1
Avdelare
2
3
4
VA R N I N G
Var försiktig så att fingrarna inte kläms medan du utför åtgärden.
OM42A57SE.book Page 316 Thursday, December 17, 2015 9:08 PM

3175-4. Övriga invändiga funktioner
OM42A57SE
5
Invändiga funktioner

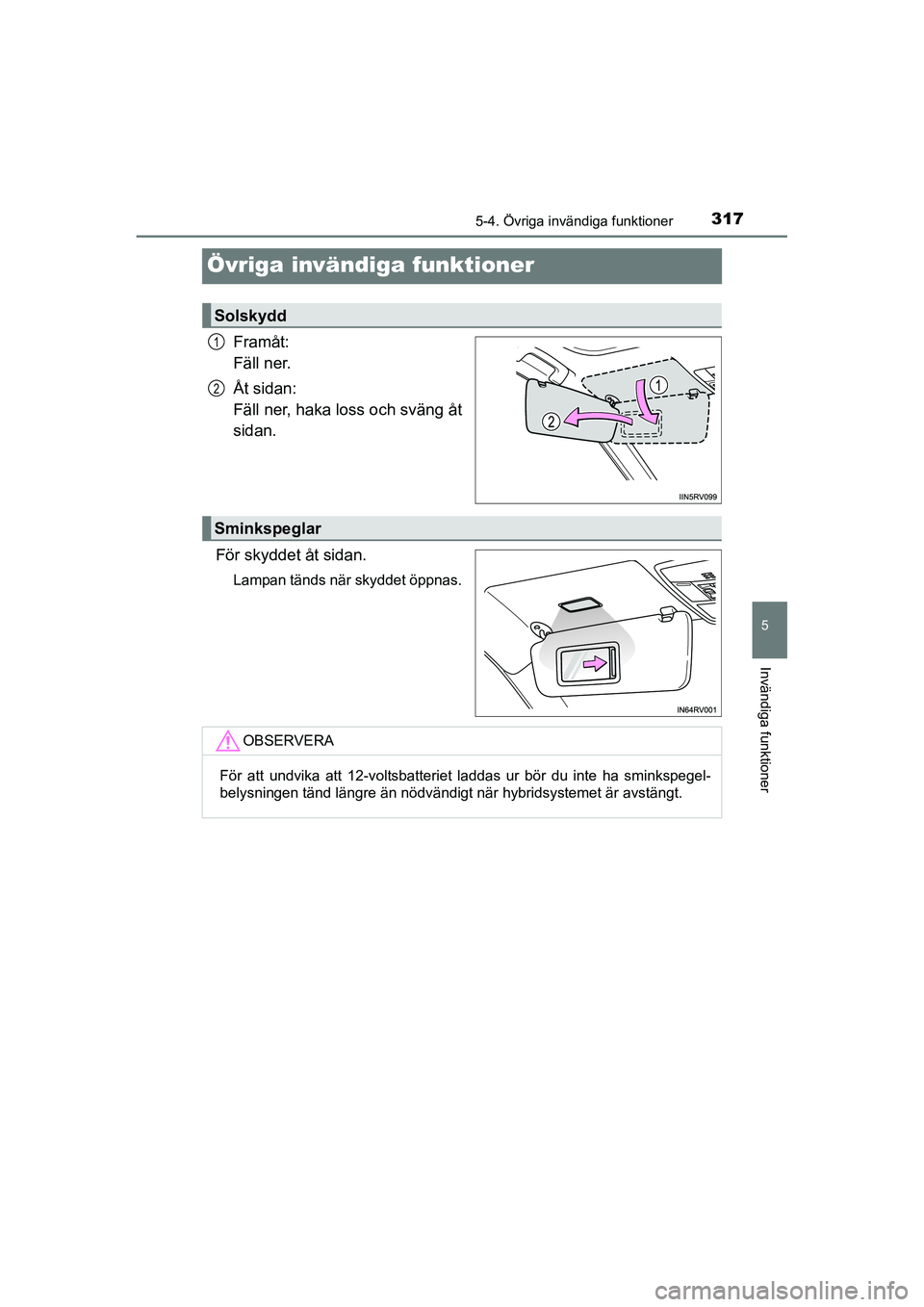

Övriga invändiga funktioner
Framåt:
Fäll ner.
Åt sidan:
Fäll ner, haka loss och sväng åt
sidan.
För skyddet åt sidan.
Lampan tänds när skyddet öppnas.
Solskydd
1
2
Sminkspeglar
OBSERVERA
För att undvika att 12-voltsbatteriet laddas ur bör du inte ha sminkspegel-
belysningen tänd längre än nödvändigt när hybridsystemet är avstängt.
OM42A57SE.book Page 317 Thursday, December 17, 2015 9:08 PM

3185-4. Övriga invändiga funktioner
OM42A57SE

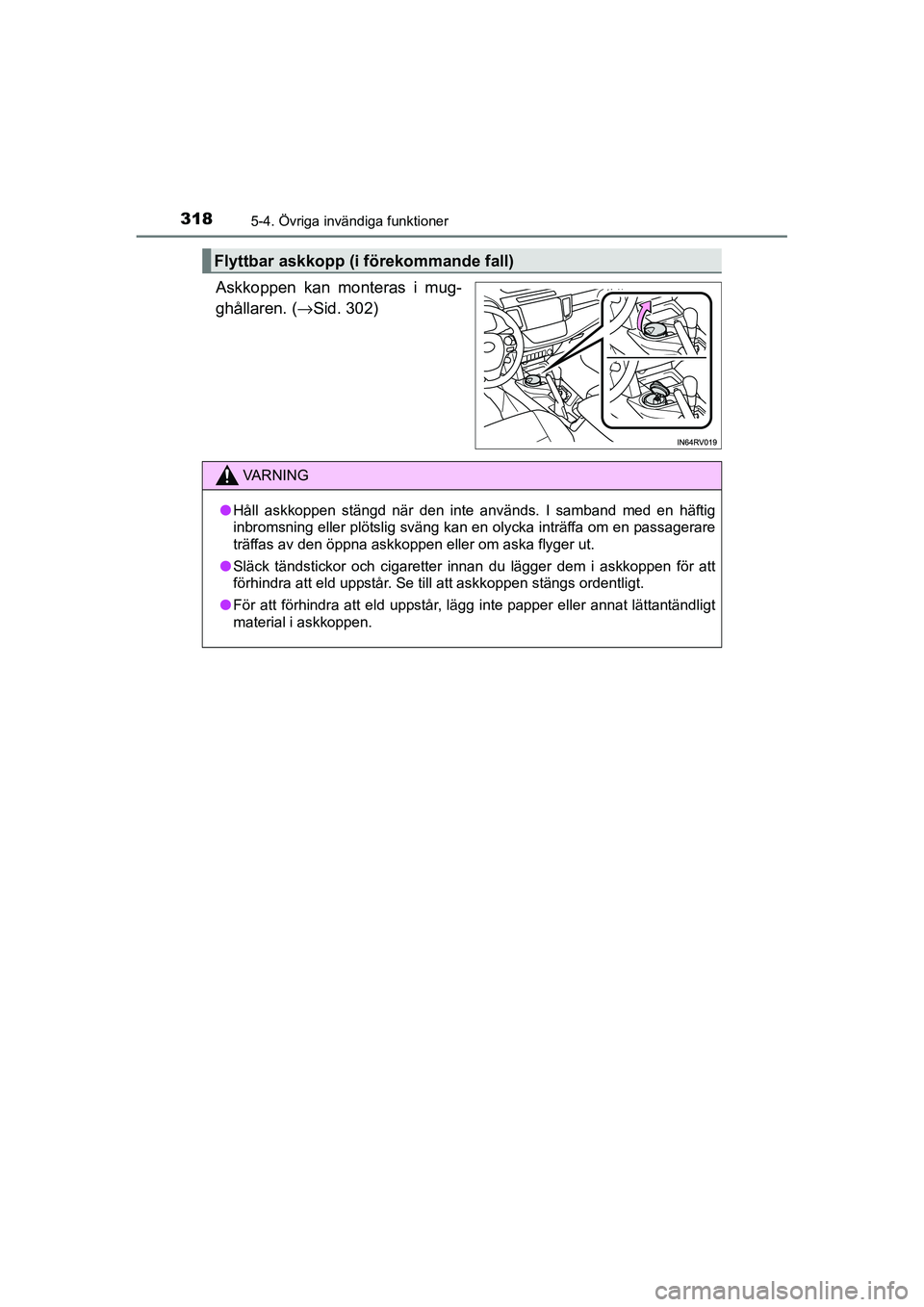

Askkoppen kan monteras i mug-
ghållaren. (→Sid. 302)
Flyttbar askkopp (i förekommande fall)
VA R N I N G
●Håll askkoppen stängd när den inte används. I samband med en häftig
inbromsning eller plötslig sväng kan en olycka inträffa om en passagerare
träffas av den öppna askkoppen eller om aska flyger ut.
●Släck tändstickor och cigaretter innan du lägger dem i askkoppen för att
förhindra att eld uppstår. Se till att askkoppen stängs ordentligt.
●För att förhindra att eld uppstår, lägg inte papper eller annat lättantändligt
material i askkoppen.
OM42A57SE.book Page 318 Thursday, December 17, 2015 9:08 PM

3195-4. Övriga invändiga funktioner
OM42A57SE
5
Invändiga funktioner

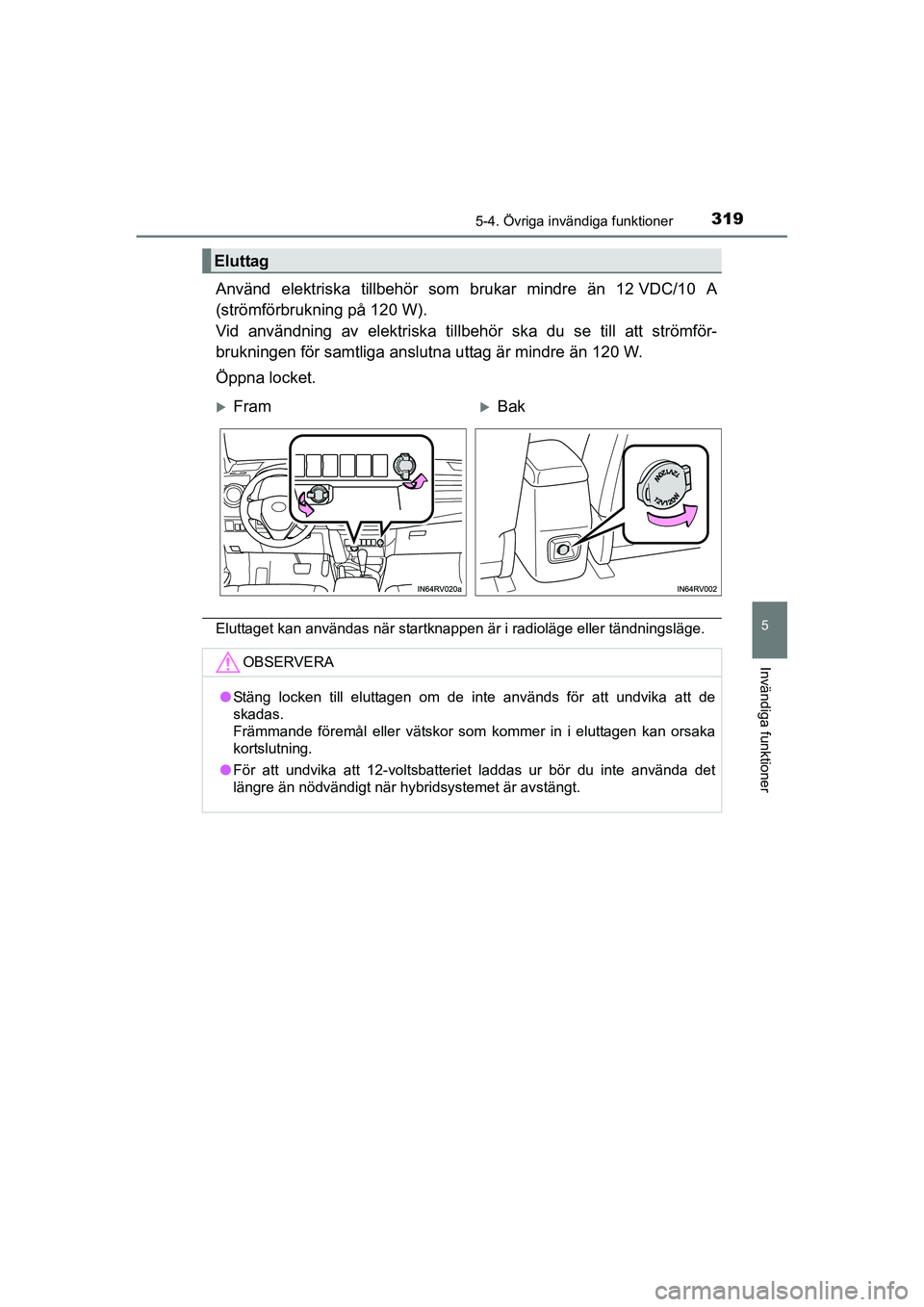

Använd elektriska tillbehör som brukar mindre än 12 VDC/10 A
(strömförbrukning på 120 W).
Vid användning av elektriska tillbehör ska du se till att strömför-
brukningen för samtliga anslutna uttag är mindre än 120 W.
Öppna locket.
Eluttaget kan användas när startknappen är i radioläge eller tändningsläge.
Eluttag
XFramXBak
OBSERVERA
●Stäng locken till eluttagen om de inte används för att undvika att de
skadas.
Främmande föremål eller vätskor som kommer in i eluttagen kan orsaka
kortslutning.
●För att undvika att 12-voltsbatteriet laddas ur bör du inte använda det
längre än nödvändigt när hybridsystemet är avstängt.
OM42A57SE.book Page 319 Thursday, December 17, 2015 9:08 PM

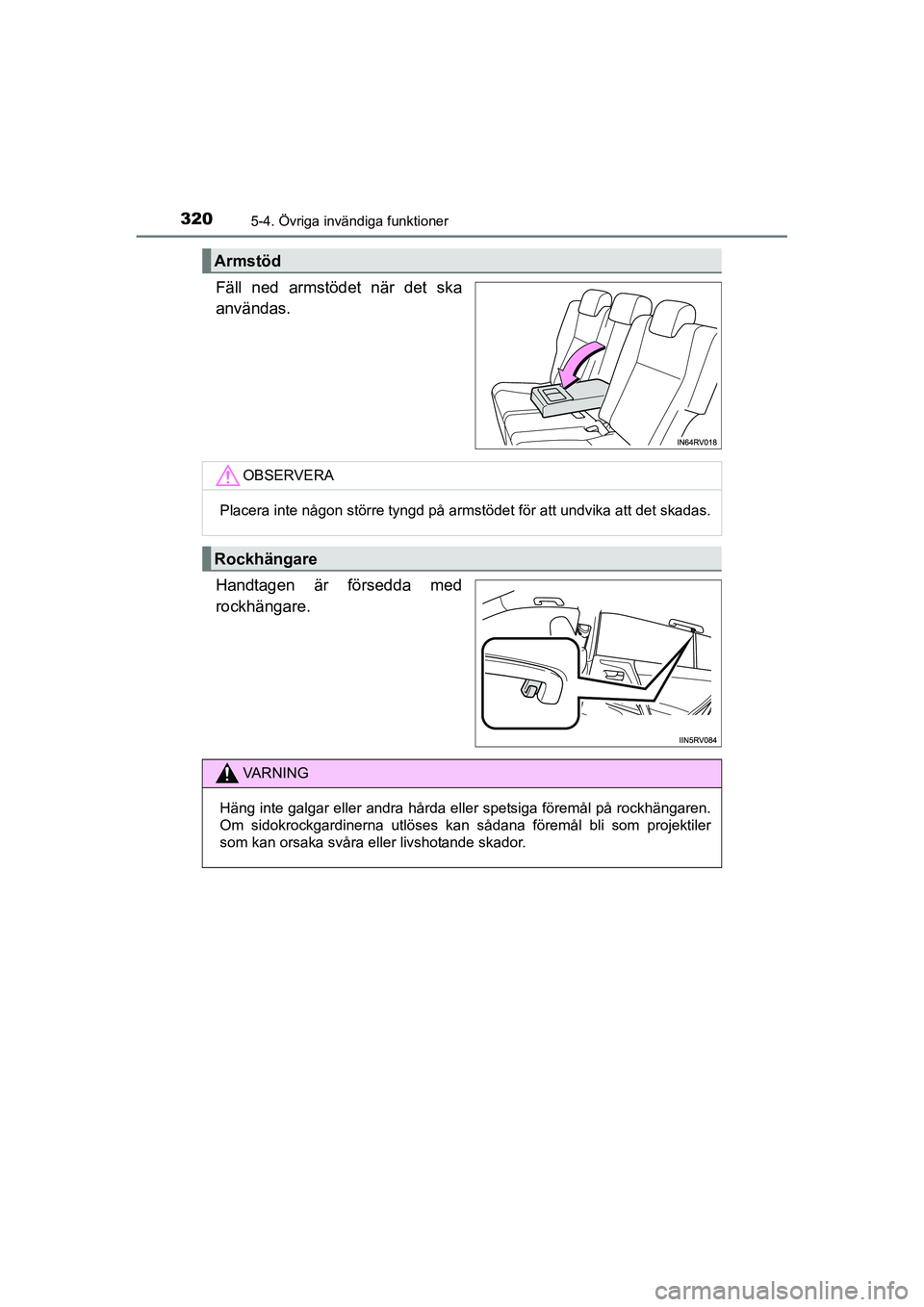

3205-4. Övriga invändiga funktioner
OM42A57SE
Fäll ned armstödet när det ska
användas.
Handtagen är försedda med
rockhängare.
Armstöd
OBSERVERA
Placera inte någon större tyngd på armstödet för att undvika att det skadas.
Rockhängare
VA R N I N G
Häng inte galgar eller andra hårda eller spetsiga föremål på rockhängaren.
Om sidokrockgardinerna utlöses kan sådana föremål bli som projektiler
som kan orsaka svåra eller livshotande skador.
OM42A57SE.book Page 320 Thursday, December 17, 2015 9:08 PM
