3816-3. Arbeten du kan göra själv
OM42A57SE
6
Underhåll och skötsel

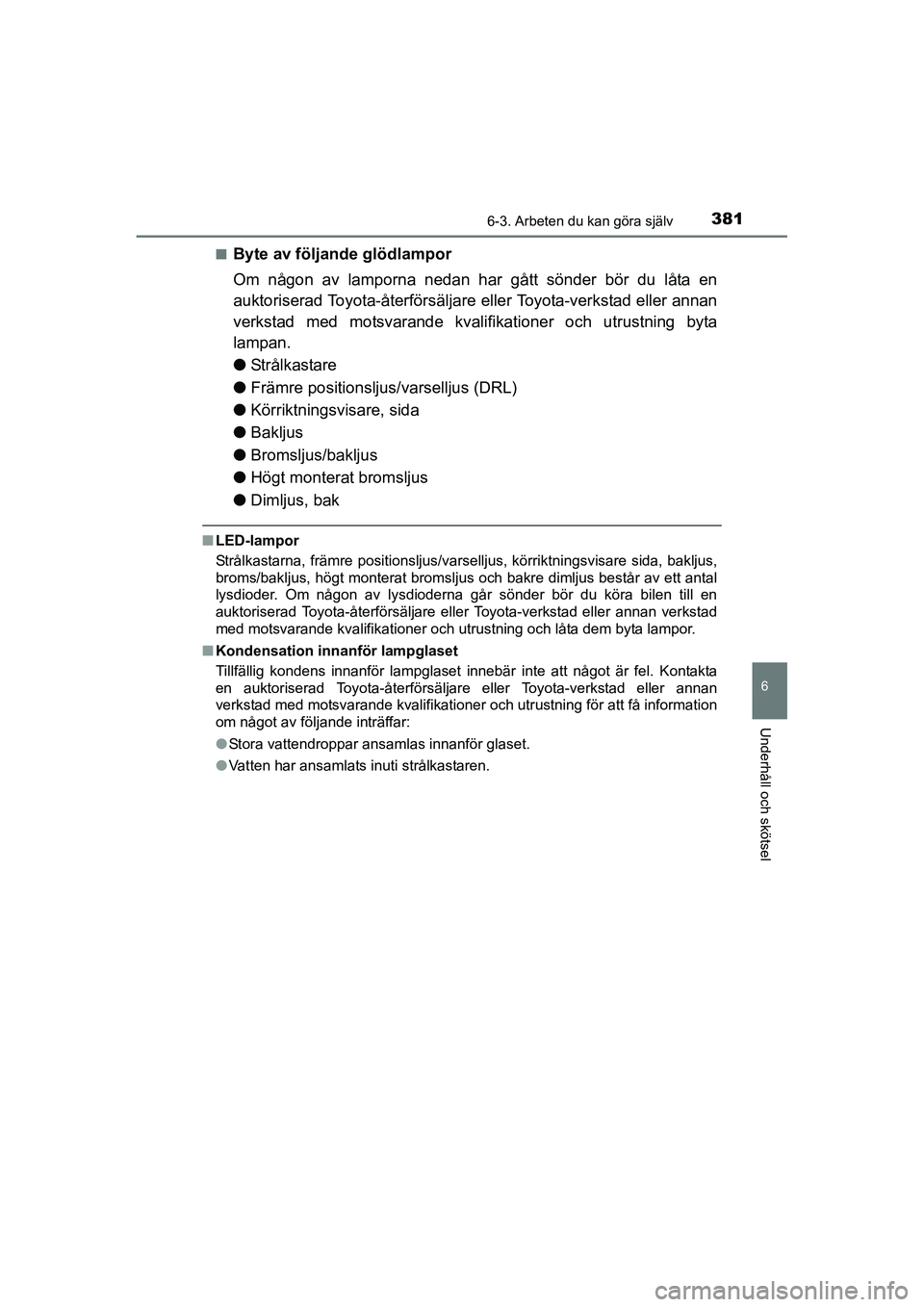

■Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning byta
lampan.
●Strålkastare
●Främre positionsljus/varselljus (DRL)
●Körriktningsvisare, sida
●Bakljus
●Bromsljus/bakljus
●Högt monterat bromsljus
●Dimljus, bak
■LED-lampor
Strålkastarna, främre positionsljus/varselljus, körriktningsvisare sida, bakljus,
broms/bakljus, högt monterat bromsljus och bakre dimljus består av ett antal
lysdioder. Om någon av lysdioderna går sönder bör du köra bilen till en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning och låta dem byta lampor.
■Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning för att få information
om något av följande inträffar:
●Stora vattendroppar ansamlas innanför glaset.
●Vatten har ansamlats inuti strålkastaren.
OM42A57SE.book Page 381 Thursday, December 17, 2015 9:08 PM

3826-3. Arbeten du kan göra själv
OM42A57SE

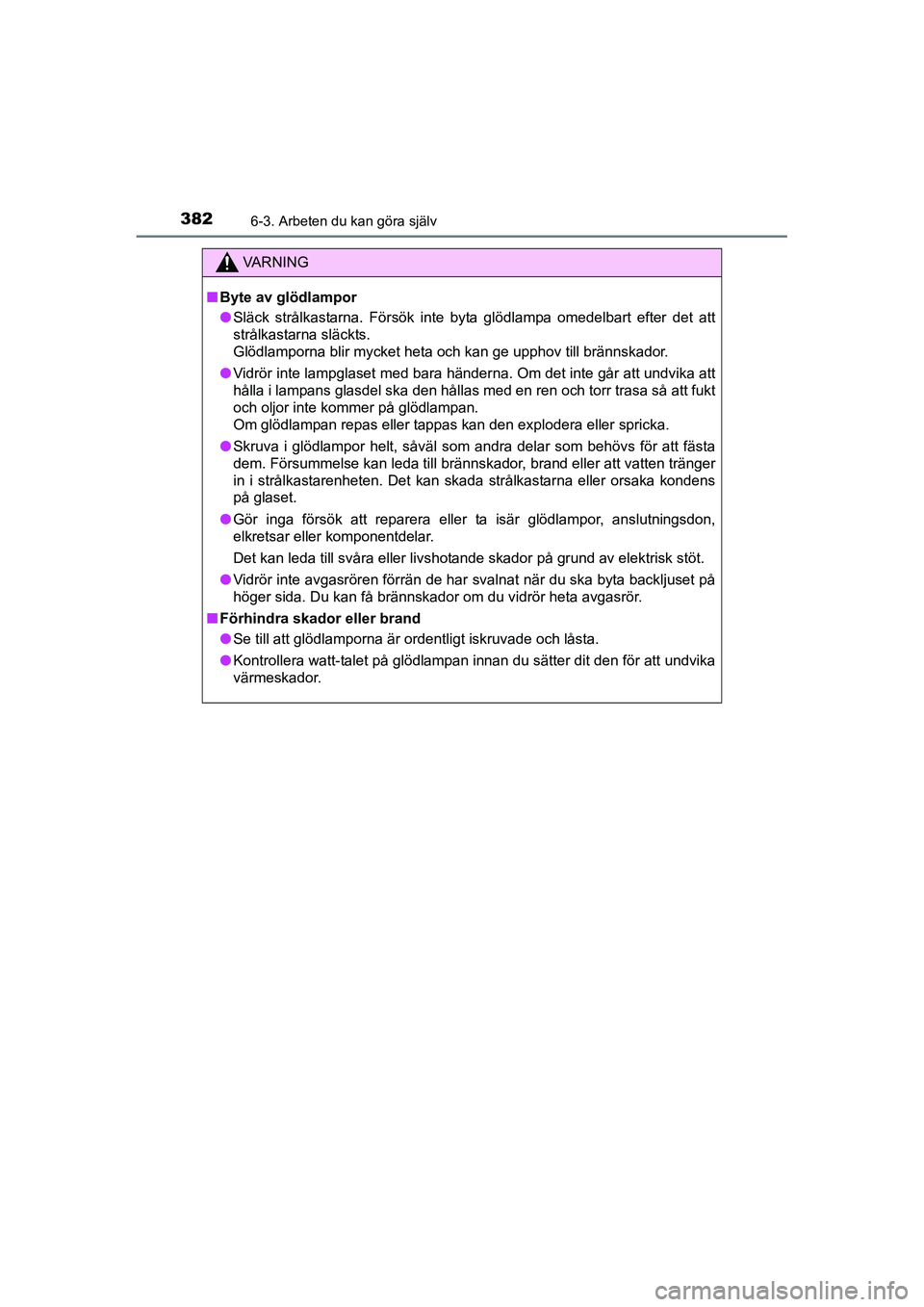

VA R N I N G
■Byte av glödlampor
●Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
●Vidrör inte lampglaset med bara händerna. Om det inte går att undvika att
hålla i lampans glasdel ska den hållas med en ren och torr trasa så att fukt
och oljor inte kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller spricka.
●Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
●Gör inga försök att reparera eller ta isär glödlampor, anslutningsdon,
elkretsar eller komponentdelar.
Det kan leda till svåra eller livshotande skador på grund av elektrisk stöt.
●Vidrör inte avgasrören förrän de har svalnat när du ska byta backljuset på
höger sida. Du kan få brännskador om du vidrör heta avgasrör.
■Förhindra skador eller brand
●Se till att glödlamporna är ordentligt iskruvade och låsta.
●Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM42A57SE.book Page 382 Thursday, December 17, 2015 9:08 PM

383
7Om problem uppstår
OM42A57SE7-1. Viktig information
Varningsblinkers ................ 384
Om du måste
få stopp på bilen
i en akut situation ............ 3857-2. Åtgärder i en akut
situation
Om bilen måste bärgas
eller bogseras .................. 386
Om du tror
att något är fel.................. 392
Om en varningslampa
tänds eller en
varningssignal hörs.......... 393
Om ett
varningsmeddelande
visas ................................ 401
Om du får punktering
(modeller med
reservhjul) ........................ 421
Om du får punktering
(modeller utan
reservhjul) ........................ 432
Om hybridsystemet
inte startar........................ 446
Om växelspaken inte
kan flyttas från P .............. 448
Om den elektroniska
nyckeln inte fungerar
korrekt.............................. 449
Om 12-voltsbatteriet är
urladdat............................ 452
Om motorn blir
överhettad........................ 457
Om bilen fastnar ............... 462
OM42A57SE.book Page 383 Thursday, December 17, 2015 9:08 PM

3847-1. Viktig information
OM42A57SE

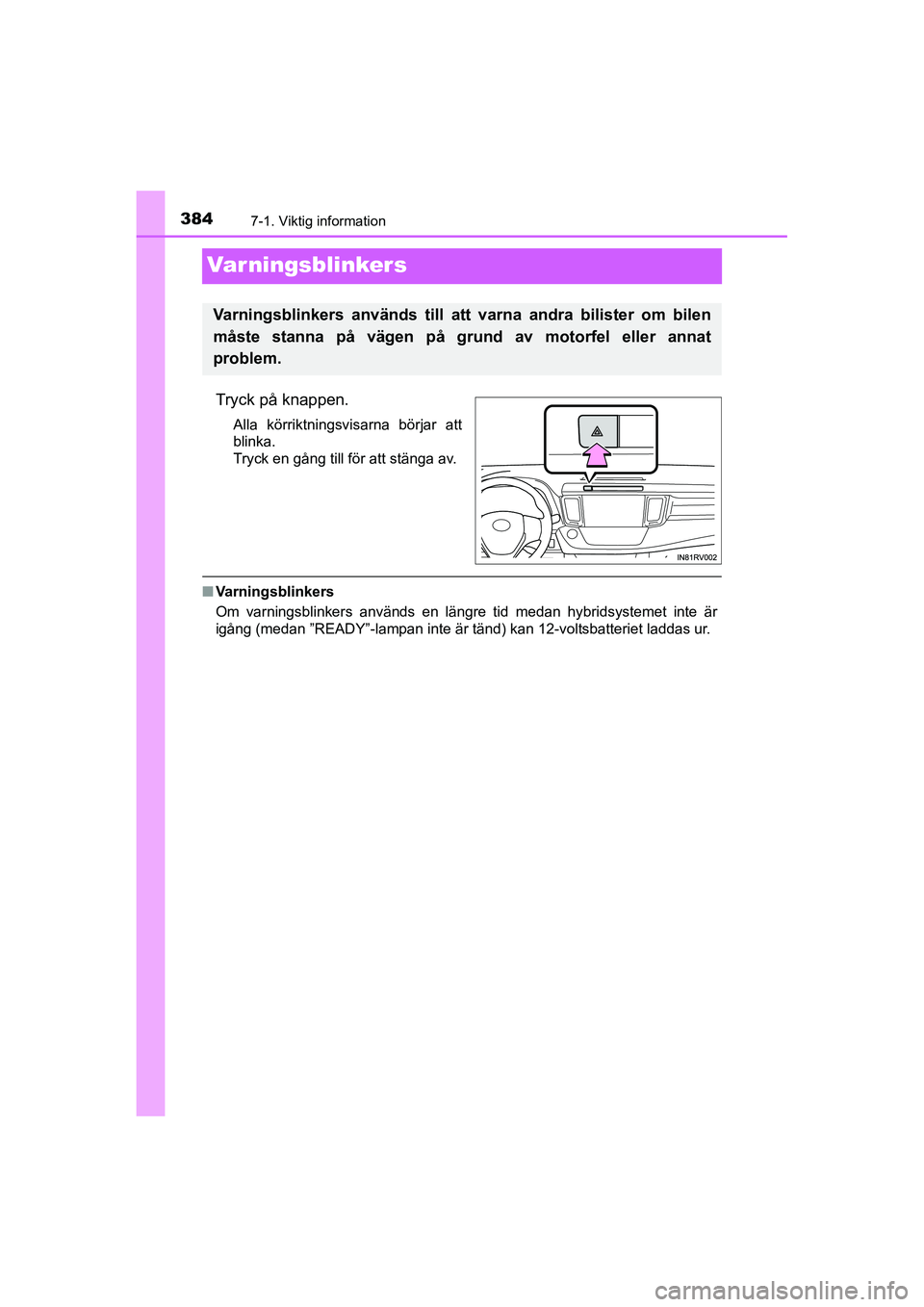

Varningsblinkers
Tryck på knappen.
Alla körriktningsvisarna börjar att
blinka.
Tryck en gång till för att stänga av.
■Varningsblinkers
Om varningsblinkers används en längre tid medan hybridsystemet inte är
igång (medan ”READY”-lampan inte är tänd) kan 12-voltsbatteriet laddas ur.
Varningsblinkers används till att varna andra bilister om bilen
måste stanna på vägen på grund av motorfel eller annat
problem.
OM42A57SE.book Page 384 Thursday, December 17, 2015 9:08 PM

3857-1. Viktig information
OM42A57SE
7
Om problem uppstår
Om du måste få stopp på bilen i en akut
situation
Placera båda fötterna på bromspedalen och trampa stadigt ned
pedalen.
Pumpa inte på bromspedalen upprepade gånger eftersom då behövs
ytterligare kraft att sakta ner bilen.
För växelspaken till N.
XOm växelspaken flyttas till N
När du har saktat ner bilen ska du stanna på en säker plats vid
vägkanten.
Stäng av hybridsystemet.
XOm växelspaken inte kan flyttas till N
Fortsätt att trampa ned bromspedalen med båda fötterna för att
minska bilens hastighet så mycket det är möjligt.
För att stanna hybridsystemet,
håll startknappen intryckt i
minst 2 sekunder i följd, eller
tryck snabbt på den minst
3 gånger i följd.
Stanna bilen vid vägkanten på en säker plats.
Endast i en akut situation, som när det blir omöjligt att få stopp
på bilen på normalt sätt, får du använda följande metod för att
stanna bilen:
1
2
3
4
3
Håll knappen intryckt i minst 2 sekunder,
eller tryck på den snabbt minst 3 gånger
4
WARNING
■Om hybridsystemet måste stängas av under körning
Servostyrningen kommer att försvinna vilket gör att ratten blir trögare att
vrida. Sakta ned så mycket det går innan du stänger av hybridsystemet.
5
OM42A57SE.book Page 385 Thursday, December 17, 2015 9:08 PM

3867-2. Åtgärder i en akut situation
OM42A57SE

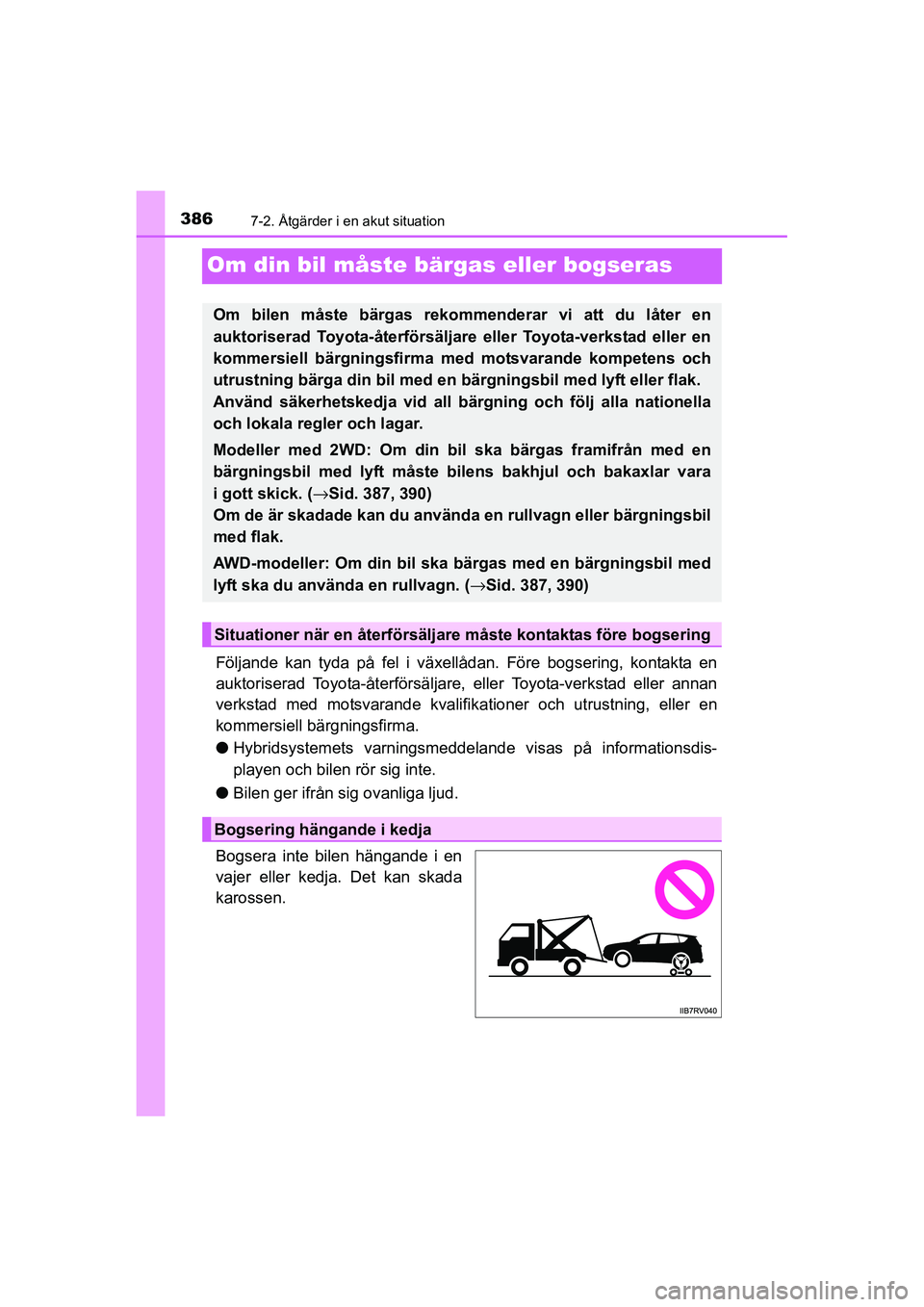

Om din bil måste bärgas eller bogseras
Följande kan tyda på fel i växellådan. Före bogsering, kontakta en
auktoriserad Toyota-återförsäljare, eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning, eller en
kommersiell bärgningsfirma.
●Hybridsystemets varningsmeddelande visas på informationsdis-
playen och bilen rör sig inte.
●Bilen ger ifrån sig ovanliga ljud.
Bogsera inte bilen hängande i en
vajer eller kedja. Det kan skada
karossen.
Om bilen måste bärgas rekommenderar vi att du låter en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller en
kommersiell bärgningsfirma med motsvarande kompetens och
utrustning bärga din bil med en bärgningsbil med lyft eller flak.
Använd säkerhetskedja vid all bärgning och följ alla nationella
och lokala regler och lagar.
Modeller med 2WD: Om din bil ska bärgas framifrån med en
bärgningsbil med lyft måste bilens bakhjul och bakaxlar vara
i gott skick. (→Sid. 387, 390)
Om de är skadade kan du använda en rullvagn eller bärgningsbil
med flak.
AWD-modeller: Om din bil ska bärgas med en bärgningsbil med
lyft ska du använda en rullvagn. (→Sid. 387, 390)
Situationer när en återförsäljare måste kontaktas före bogsering
Bogsering hängande i kedja
OM42A57SE.book Page 386 Thursday, December 17, 2015 9:08 PM

3877-2. Åtgärder i en akut situation
OM42A57SE
7
Om problem uppstår

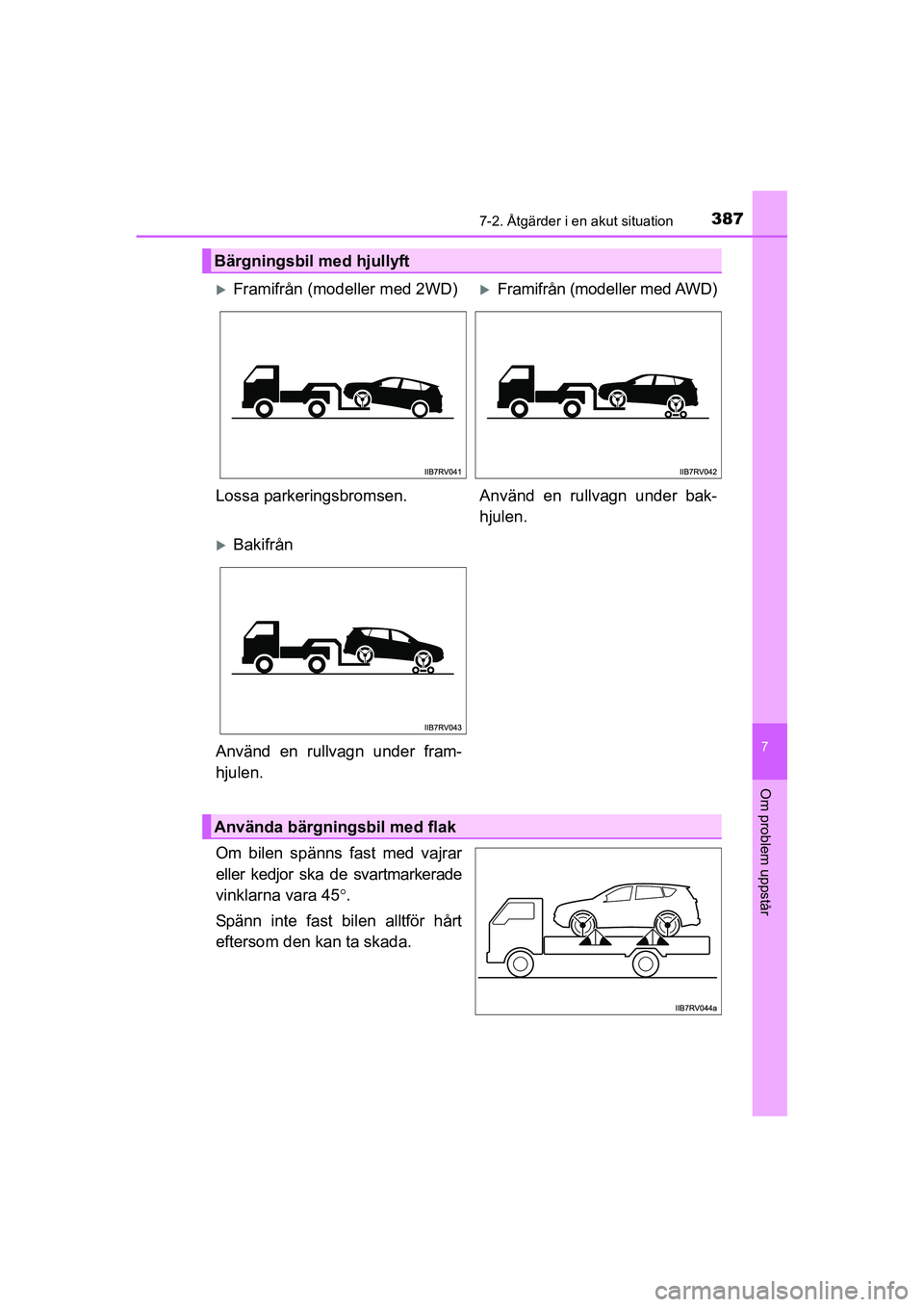

Om bilen spänns fast med vajrar
eller kedjor ska de svartmarkerade
vinklarna vara 45°.
Spänn inte fast bilen alltför hårt
eftersom den kan ta skada.
Bärgningsbil med hjullyft
XFramifrån (modeller med 2WD)XFramifrån (modeller med AWD)
Lossa parkeringsbromsen. Använd en rullvagn under bak-
hjulen.
XBakifrån
Använd en rullvagn under fram-
hjulen.
Använda bärgningsbil med flak
OM42A57SE.book Page 387 Thursday, December 17, 2015 9:08 PM

3887-2. Åtgärder i en akut situation
OM42A57SE

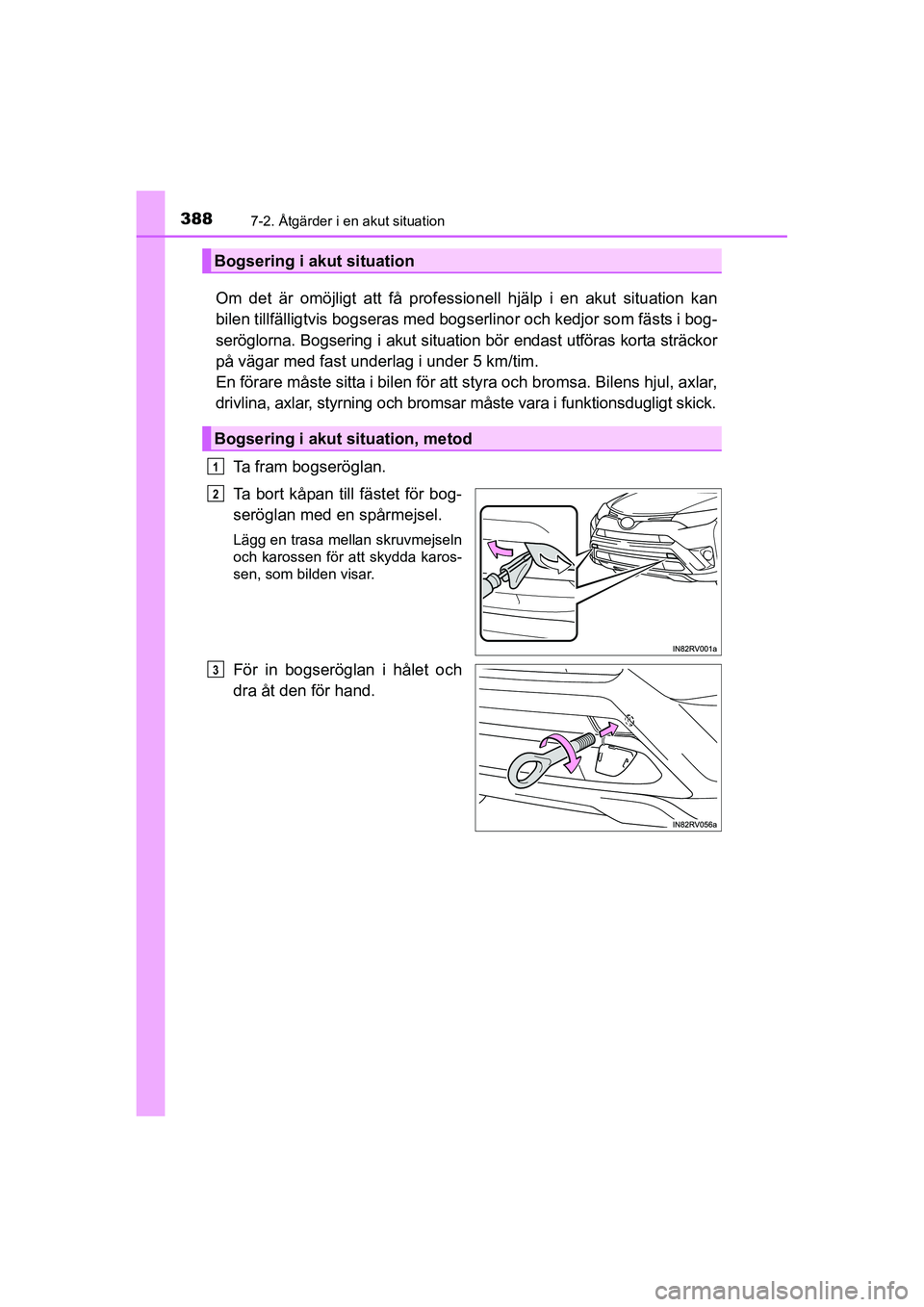

Om det är omöjligt att få professionell hjälp i en akut situation kan
bilen tillfälligtvis bogseras med bogserlinor och kedjor som fästs i bog-
seröglorna. Bogsering i akut situation bör endast utföras korta sträckor
på vägar med fast underlag i under 5 km/tim.
En förare måste sitta i bilen för att styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och bromsar måste vara i funktionsdugligt skick.
Ta fram bogseröglan.
Ta bort kåpan till fästet för bog-
seröglan med en spårmejsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karos-
sen, som bilden visar.
För in bogseröglan i hålet och
dra åt den för hand.
Bogsering i akut situation
Bogsering i akut situation, metod
1
2
3
OM42A57SE.book Page 388 Thursday, December 17, 2015 9:08 PM

3897-2. Åtgärder i en akut situation
OM42A57SE
7
Om problem uppstår

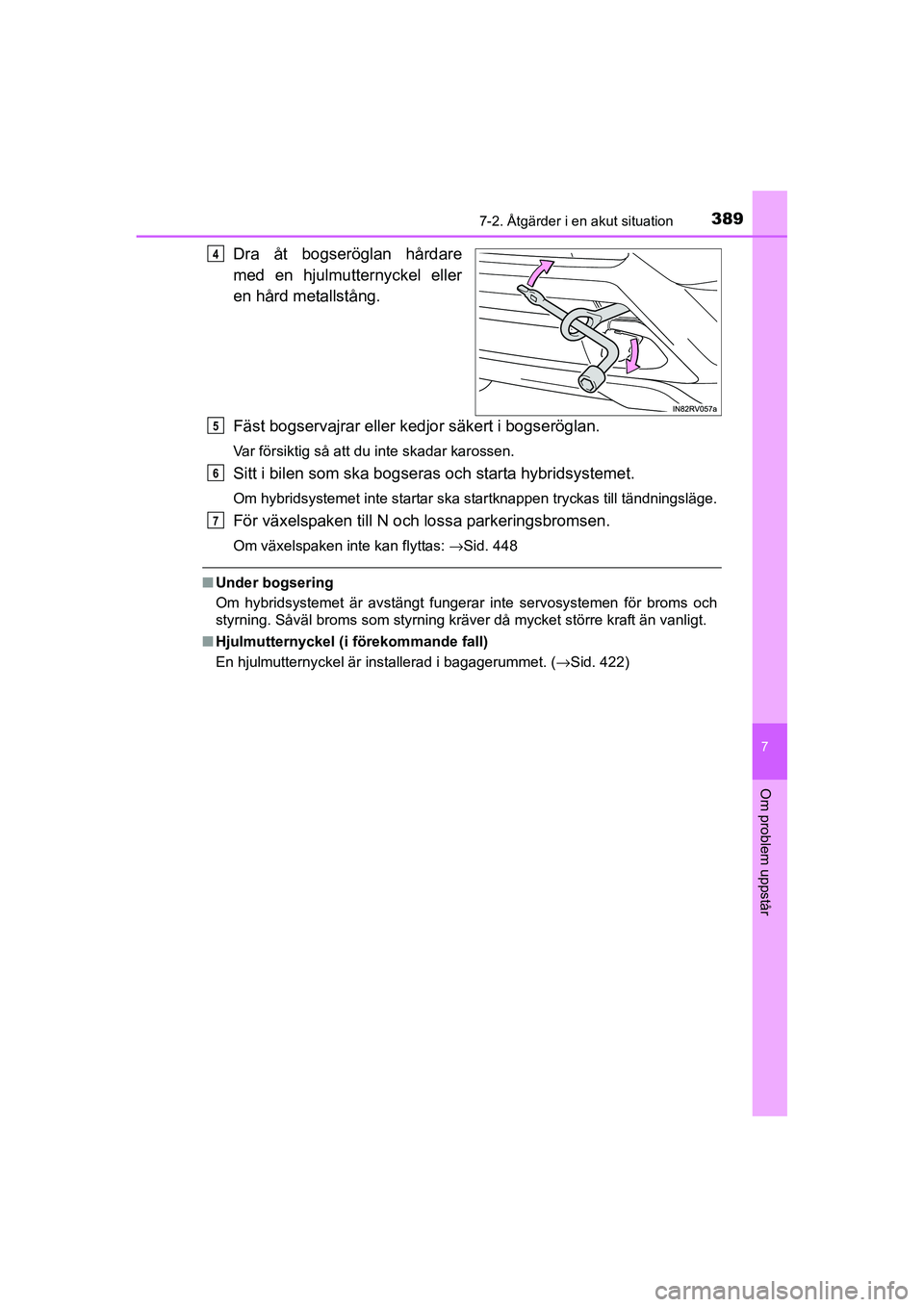

Dra åt bogseröglan hårdare
med en hjulmutternyckel eller
en hård metallstång.
Fäst bogservajrar eller kedjor säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Sitt i bilen som ska bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startknappen tryckas till tändningsläge.
För växelspaken till N och lossa parkeringsbromsen.
Om växelspaken inte kan flyttas: →Sid. 448
■Under bogsering
Om hybridsystemet är avstängt fungerar inte servosystemen för broms och
styrning. Såväl broms som styrning kräver då mycket större kraft än vanligt.
■Hjulmutternyckel (i förekommande fall)
En hjulmutternyckel är installerad i bagagerummet. (→Sid. 422)
4
5
6
7
OM42A57SE.book Page 389 Thursday, December 17, 2015 9:08 PM

3907-2. Åtgärder i en akut situation
OM42A57SE

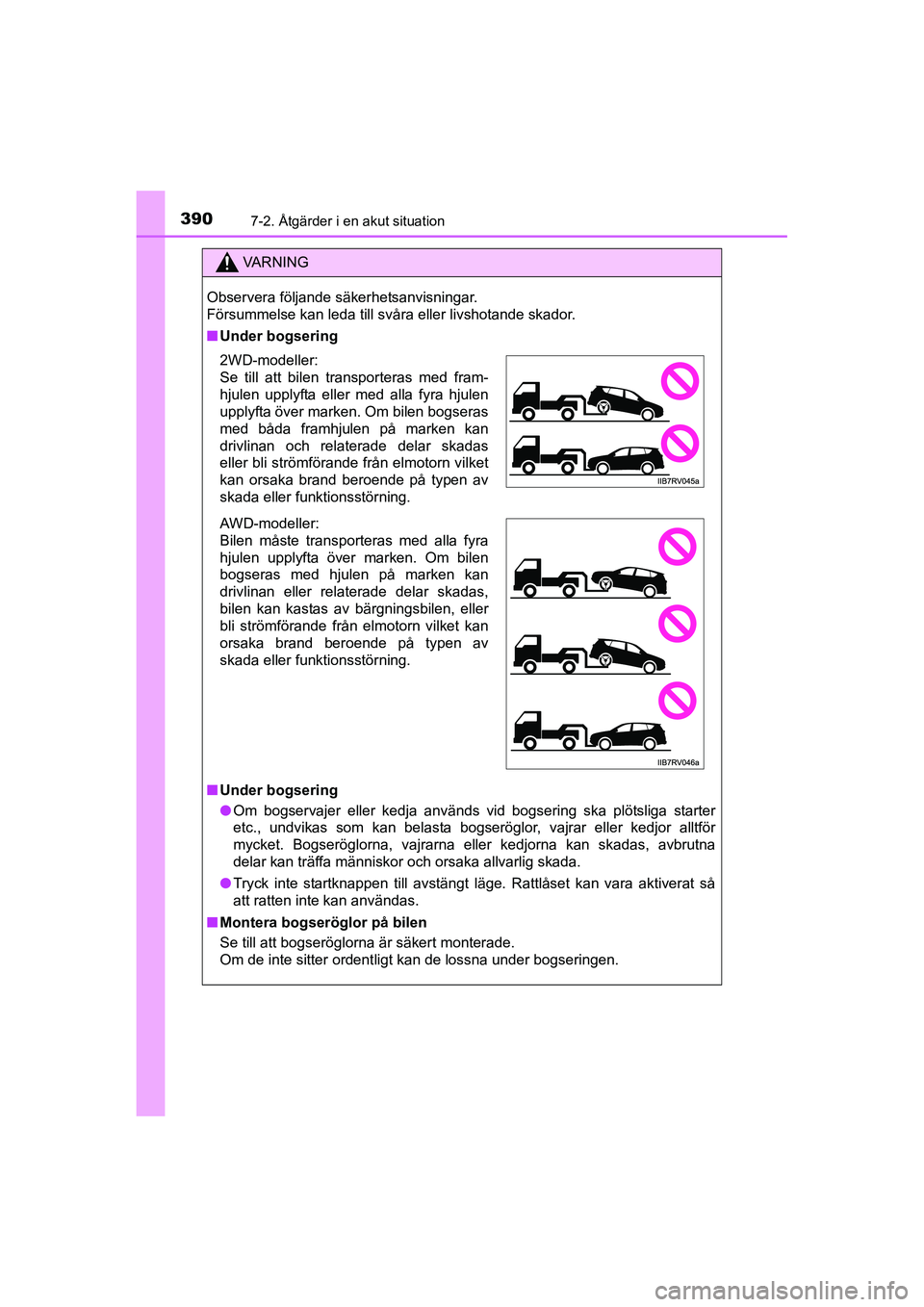

VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Under bogsering
■Under bogsering
●Om bogservajer eller kedja används vid bogsering ska plötsliga starter
etc., undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför
mycket. Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna
delar kan träffa människor och orsaka allvarlig skada.
●Tryck inte startknappen till avstängt läge. Rattlåset kan vara aktiverat så
att ratten inte kan användas.
■Montera bogseröglor på bilen
Se till att bogseröglorna är säkert monterade.
Om de inte sitter ordentligt kan de lossna under bogseringen.
2WD-modeller:
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken. Om bilen bogseras
med båda framhjulen på marken kan
drivlinan och relaterade delar skadas
eller bli strömförande från elmotorn vilket
kan orsaka brand beroende på typen av
skada eller funktionsstörning.
AWD-modeller:
Bilen måste transporteras med alla fyra
hjulen upplyfta över marken. Om bilen
bogseras med hjulen på marken kan
drivlinan eller relaterade delar skadas,
bilen kan kastas av bärgningsbilen, eller
bli strömförande från elmotorn vilket kan
orsaka brand beroende på typen av
skada eller funktionsstörning.
