TOYOTA RAV4 HYBRID 2016 Manual del propietario (in Spanish)

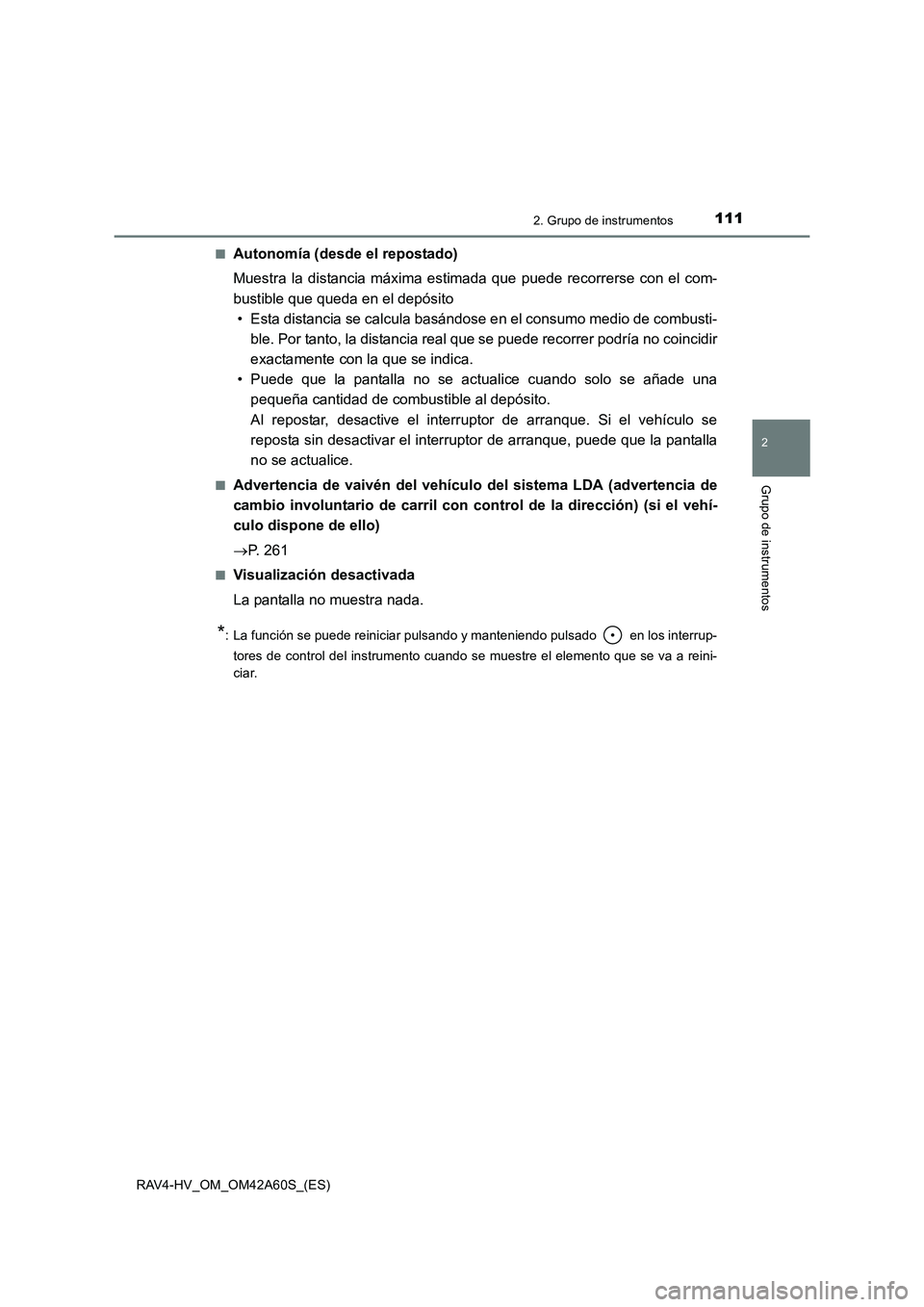

1112. Grupo de instrumentos
2
Grupo de instrumentos
RAV4-HV_OM_OM42A60S_(ES)■
Autonomía (desde el repostado)
Muestra la distancia máxima estimada que puede recorrerse con el com-
bustible que queda en el depósito
• Esta distancia se calcula basándose en el consumo medio de combusti-
ble. Por tanto, la distancia real que se puede recorrer podría no coincidir
exactamente con la que se indica.
• Puede que la pantalla no se actualice cuando solo se añade una pequeña cantidad de combustible al depósito.
Al repostar, desactive el interruptor de arranque. Si el vehículo se
reposta sin desactivar el interruptor de arranque, puede que la pantalla
no se actualice.
■Advertencia de vaivén del vehículo del sistema LDA (advertencia de
cambio involuntario de carril con control de la dirección) (si el vehí-
culo dispone de ello)
→ P. 261
■Visualización desactivada
La pantalla no muestra nada.
*: La función se puede reiniciar pulsando y manteniendo pulsado en los interrup-
tores de control del instrumento cuando se muestre el elemento que se va a reini-
ciar.

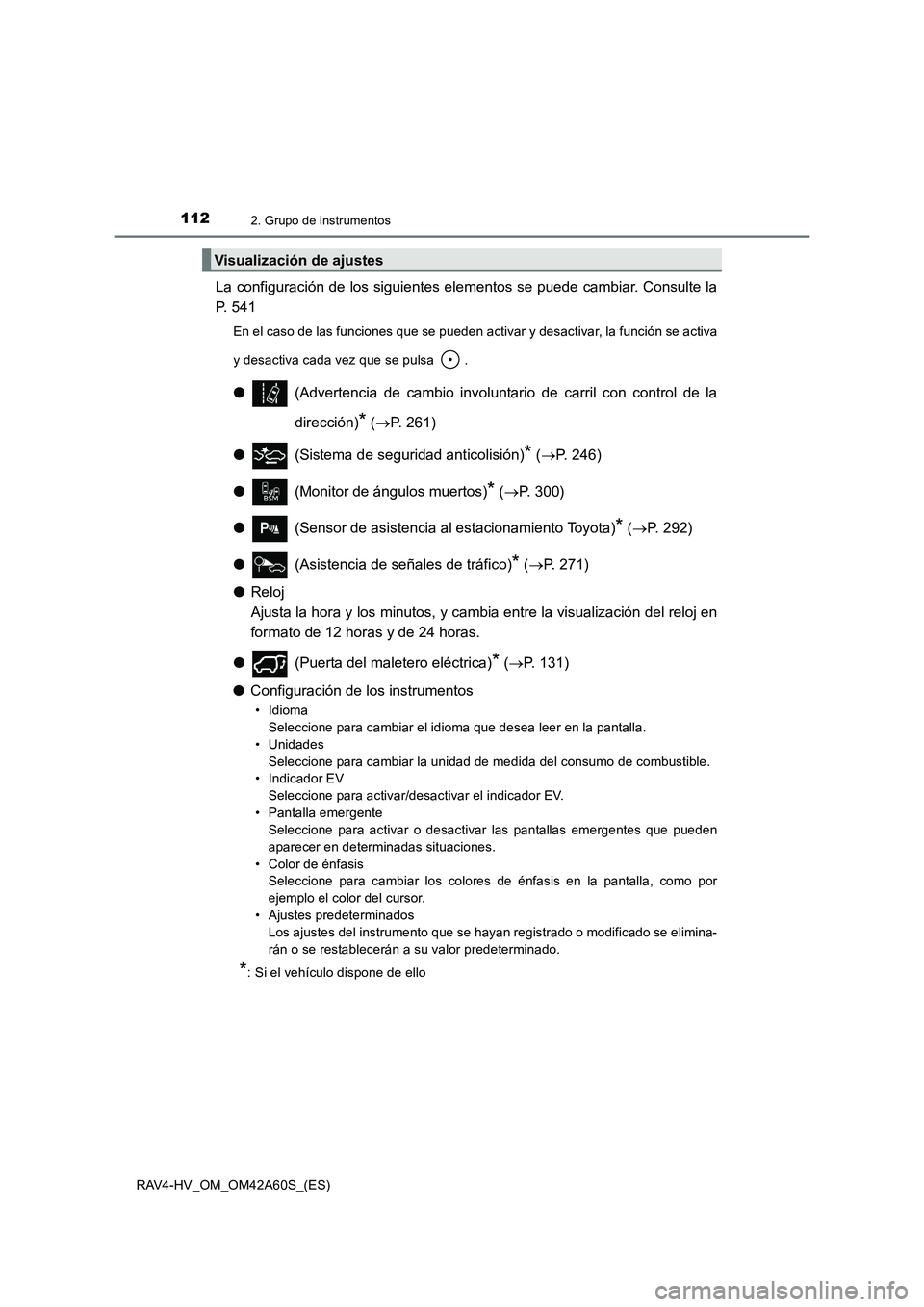

1122. Grupo de instrumentos
RAV4-HV_OM_OM42A60S_(ES)
La configuración de los siguientes elementos se puede cambiar. Consulte la
P. 541
En el caso de las funciones que se pueden activar y desactivar, la función se activa
y desactiva cada vez que se pulsa .
●(Advertencia de cambio involuntario de carril con control de la
dirección)
* (→ P. 261)
● (Sistema de seguridad anticolisión)
* (→ P. 246)
● (Monitor de ángulos muertos)
* (→ P. 300)
● (Sensor de asistencia al estacionamiento Toyota)
* (→ P. 292)
● (Asistencia de señales de tráfico)
* (→ P. 271)
● Reloj
Ajusta la hora y los minutos, y cambia entre la visualización del reloj en
formato de 12 horas y de 24 horas.
● (Puerta del maletero eléctrica)
* (→ P. 131)
● Configuración de los instrumentos
• Idioma
Seleccione para cambiar el idioma que desea leer en la pantalla.
• Unidades Seleccione para cambiar la unidad de medida del consumo de combustible.
• Indicador EV
Seleccione para activar/desactivar el indicador EV.
• Pantalla emergente Seleccione para activar o desactivar las pantallas emergentes que pueden
aparecer en determinadas situaciones.
• Color de énfasis Seleccione para cambiar los colores de énfasis en la pantalla, como por
ejemplo el color del cursor.
• Ajustes predeterminados Los ajustes del instrumento que se hayan registrado o modificado se elimina-
rán o se restablecerán a su valor predeterminado.
*: Si el vehículo dispone de ello
Visualización de ajustes

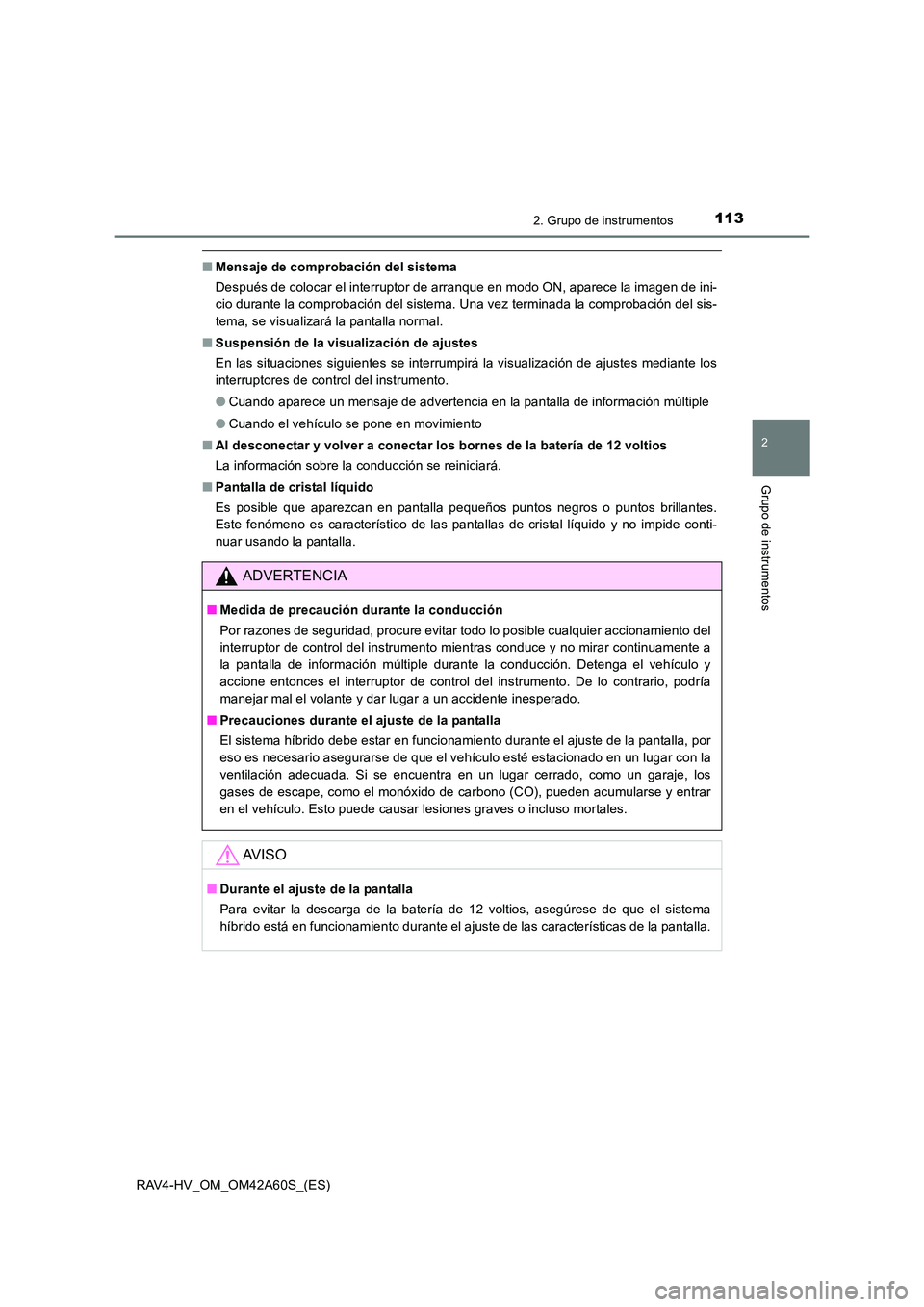

1132. Grupo de instrumentos
2
Grupo de instrumentos
RAV4-HV_OM_OM42A60S_(ES)
■Mensaje de comprobación del sistema
Después de colocar el interruptor de arranque en modo ON, aparece la imagen de ini-
cio durante la comprobación del sistema. Una vez terminada la comprobación del sis-
tema, se visualizará la pantalla normal.
■ Suspensión de la visualización de ajustes
En las situaciones siguientes se interrumpirá la visualización de ajustes mediante los
interruptores de control del instrumento.
●Cuando aparece un mensaje de advertencia en la pantalla de información múltiple
● Cuando el vehículo se pone en movimiento
■ Al desconectar y volver a conectar los bornes de la batería de 12 voltios
La información sobre la conducción se reiniciará.
■ Pantalla de cristal líquido
Es posible que aparezcan en pantalla pequeños puntos negros o puntos brillantes.
Este fenómeno es característico de las pantallas de cristal líquido y no impide conti-
nuar usando la pantalla.
ADVERTENCIA
■Medida de precaución durante la conducción
Por razones de seguridad, procure evitar todo lo posible cualquier accionamiento del
interruptor de control del instrumento mientras conduce y no mirar continuamente a
la pantalla de información múltiple durante la conducción. Detenga el vehículo y
accione entonces el interruptor de control del instrumento. De lo contrario, podría
manejar mal el volante y dar lugar a un accidente inesperado.
■ Precauciones durante el ajuste de la pantalla
El sistema híbrido debe estar en funcionamiento durante el ajuste de la pantalla, por
eso es necesario asegurarse de que el vehículo esté estacionado en un lugar con la
ventilación adecuada. Si se encuentra en un lugar cerrado, como un garaje, los
gases de escape, como el monóxido de carbono (CO), pueden acumularse y entrar
en el vehículo. Esto puede causar lesiones graves o incluso mortales.
AV I S O
■Durante el ajuste de la pantalla
Para evitar la descarga de la batería de 12 voltios, asegúrese de que el sistema
híbrido está en funcionamiento durante el ajuste de las características de la pantalla.

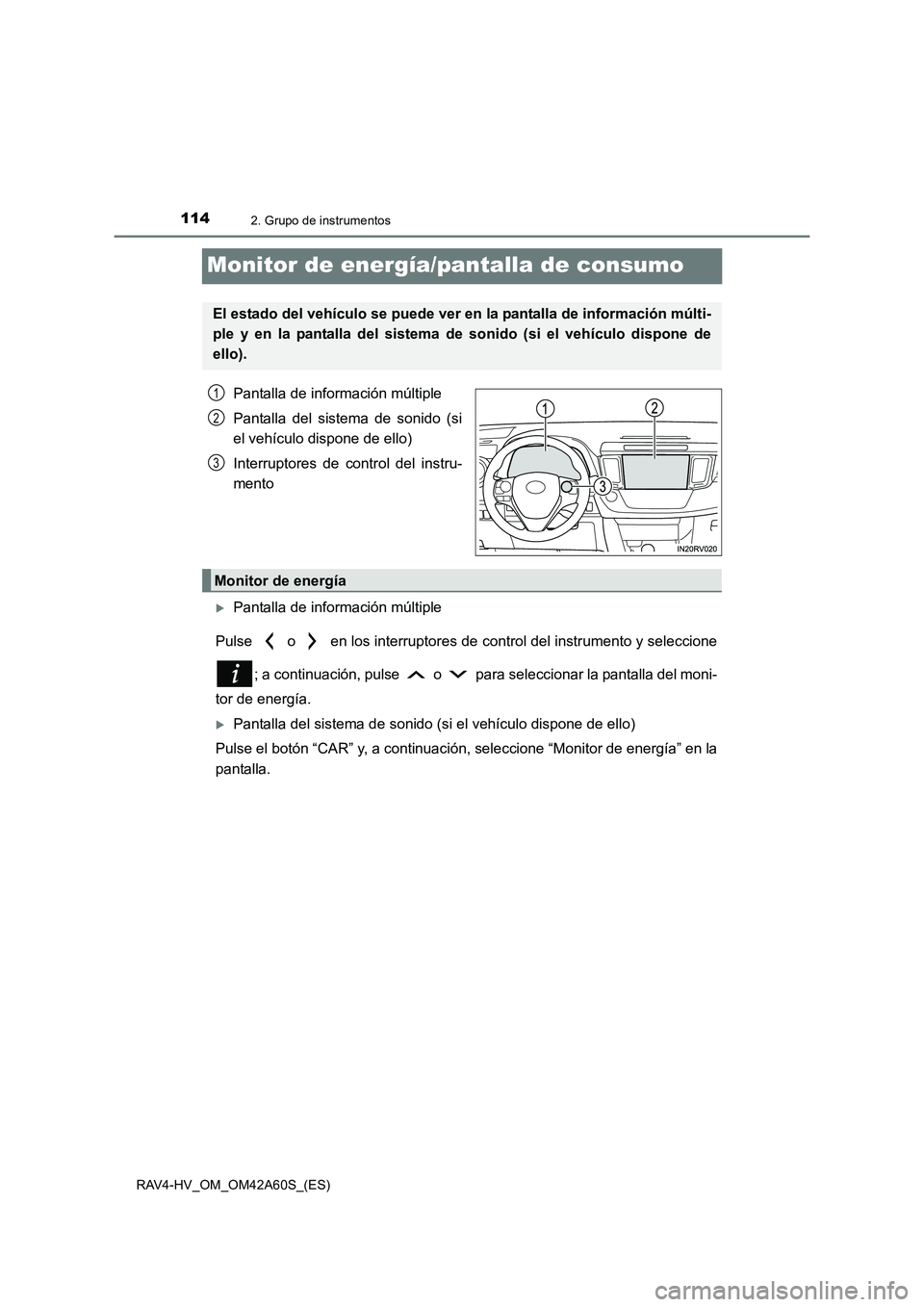

1142. Grupo de instrumentos
RAV4-HV_OM_OM42A60S_(ES)
Monitor de energía/pantalla de consumo
Pantalla de información múltiple
Pantalla del sistema de sonido (si
el vehículo dispone de ello)
Interruptores de control del instru-
mento
XPantalla de información múltiple
Pulse o en los interruptores de control del instrumento y seleccione ; a continuación, pulse o para seleccionar la pantalla del moni-
tor de energía.
XPantalla del sistema de sonido (si el vehículo dispone de ello)
Pulse el botón “CAR” y, a continuaci ón, seleccione “Monitor de energía” en la
pantalla.
El estado del vehículo se puede ver en la pantalla de información múlti-
ple y en la pantalla del sistema de sonido (si el vehículo dispone de
ello).
1
2
3
Monitor de energía

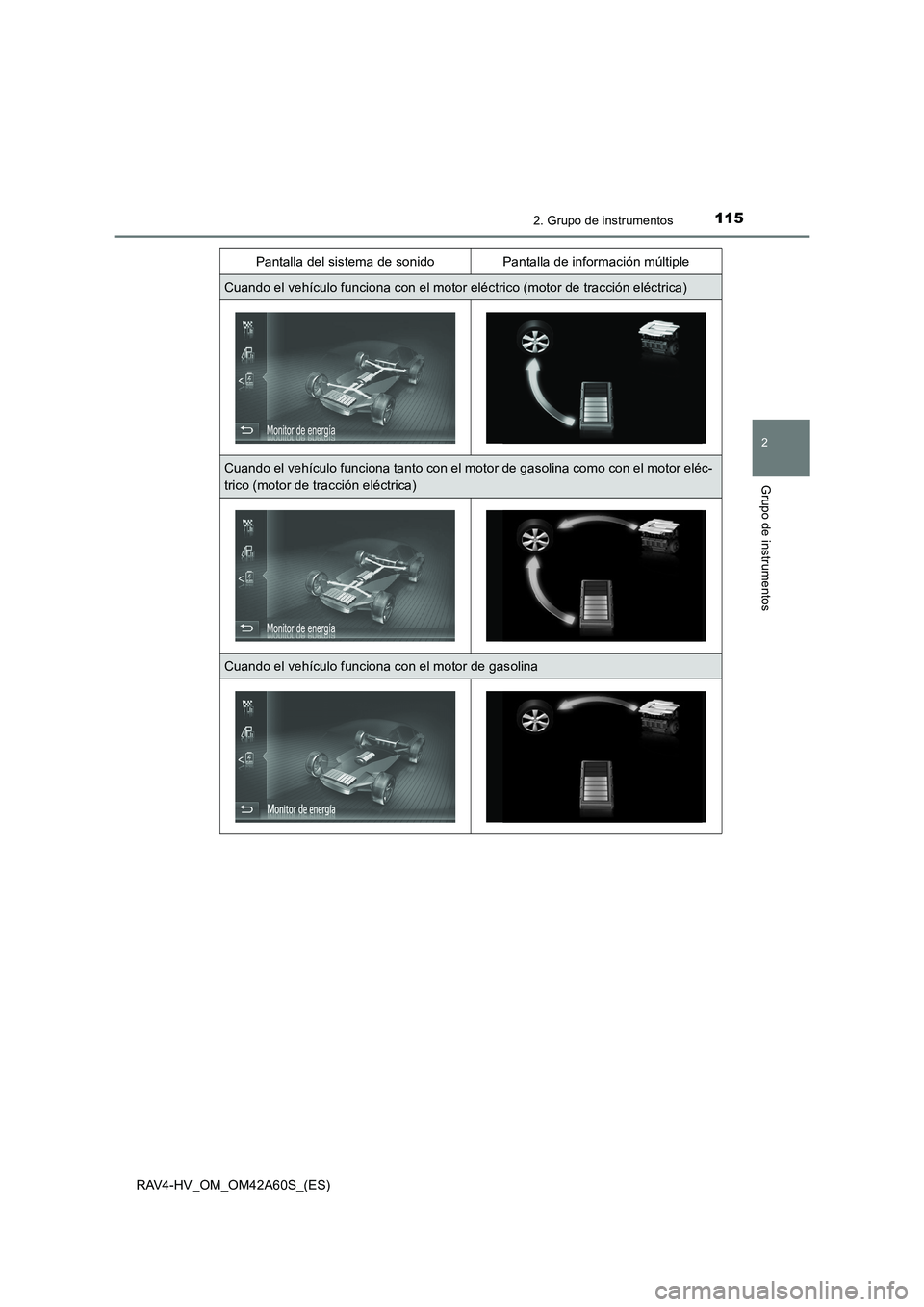

1152. Grupo de instrumentos
2
Grupo de instrumentos
RAV4-HV_OM_OM42A60S_(ES)
Pantalla del sistema de sonidoPantalla de información múltiple
Cuando el vehículo funciona con el motor eléctrico (motor de tracción eléctrica)
Cuando el vehículo funciona tanto con el motor de gasolina como con el motor eléc-
trico (motor de tracción eléctrica)
Cuando el vehículo funciona con el motor de gasolina

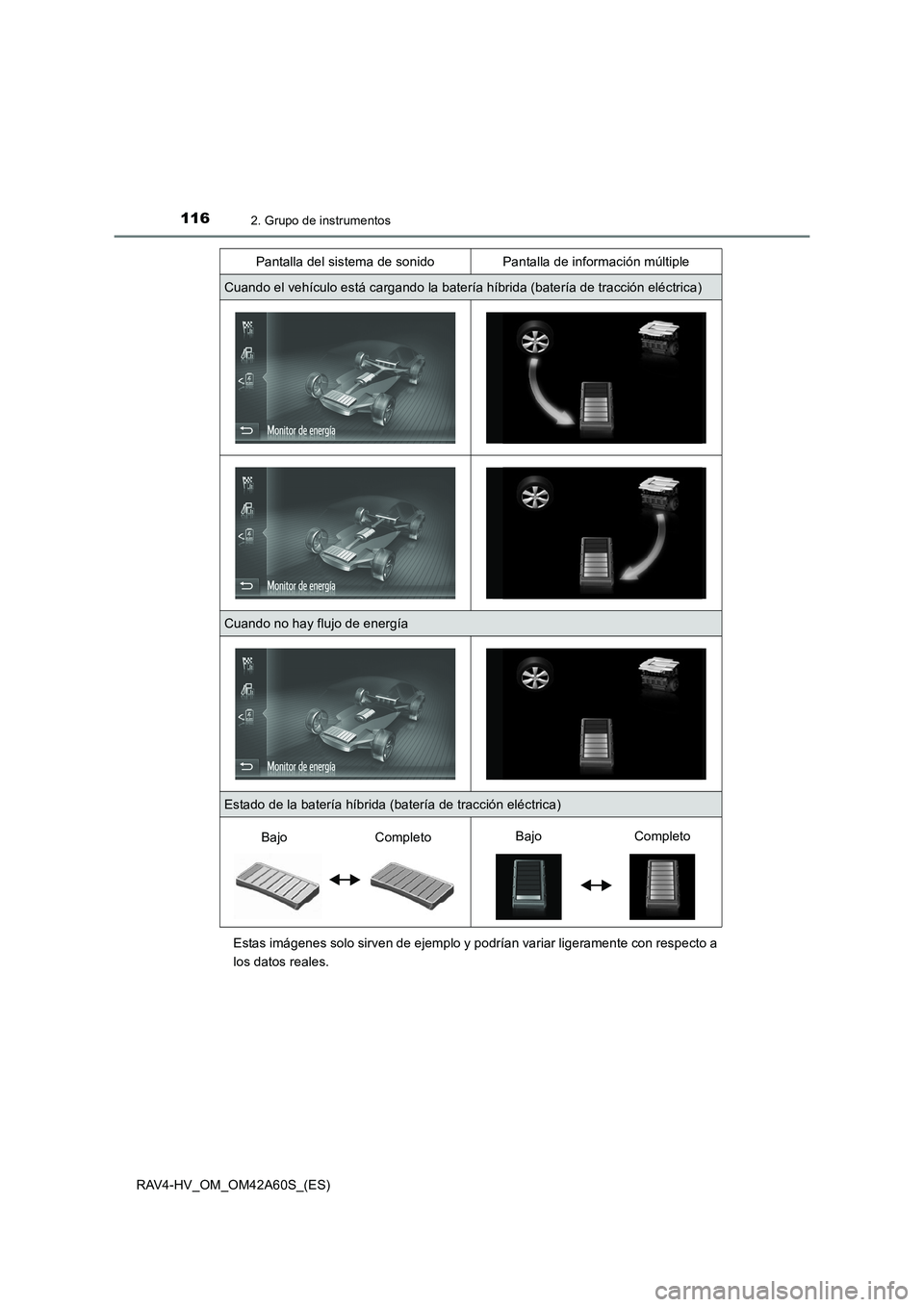

1162. Grupo de instrumentos
RAV4-HV_OM_OM42A60S_(ES)Estas imágenes solo sirven de ejemplo y podrían variar ligeramente con respecto a
los datos reales.
Cuando el vehículo está cargando la batería híbrida (batería de tracción eléctrica)
Cuando no hay flujo de energía
Estado de la batería híbrida (batería de tracción eléctrica)
Pantalla del sistema de sonidoPantalla de información múltiple
BajoCompleto
BajoCompleto

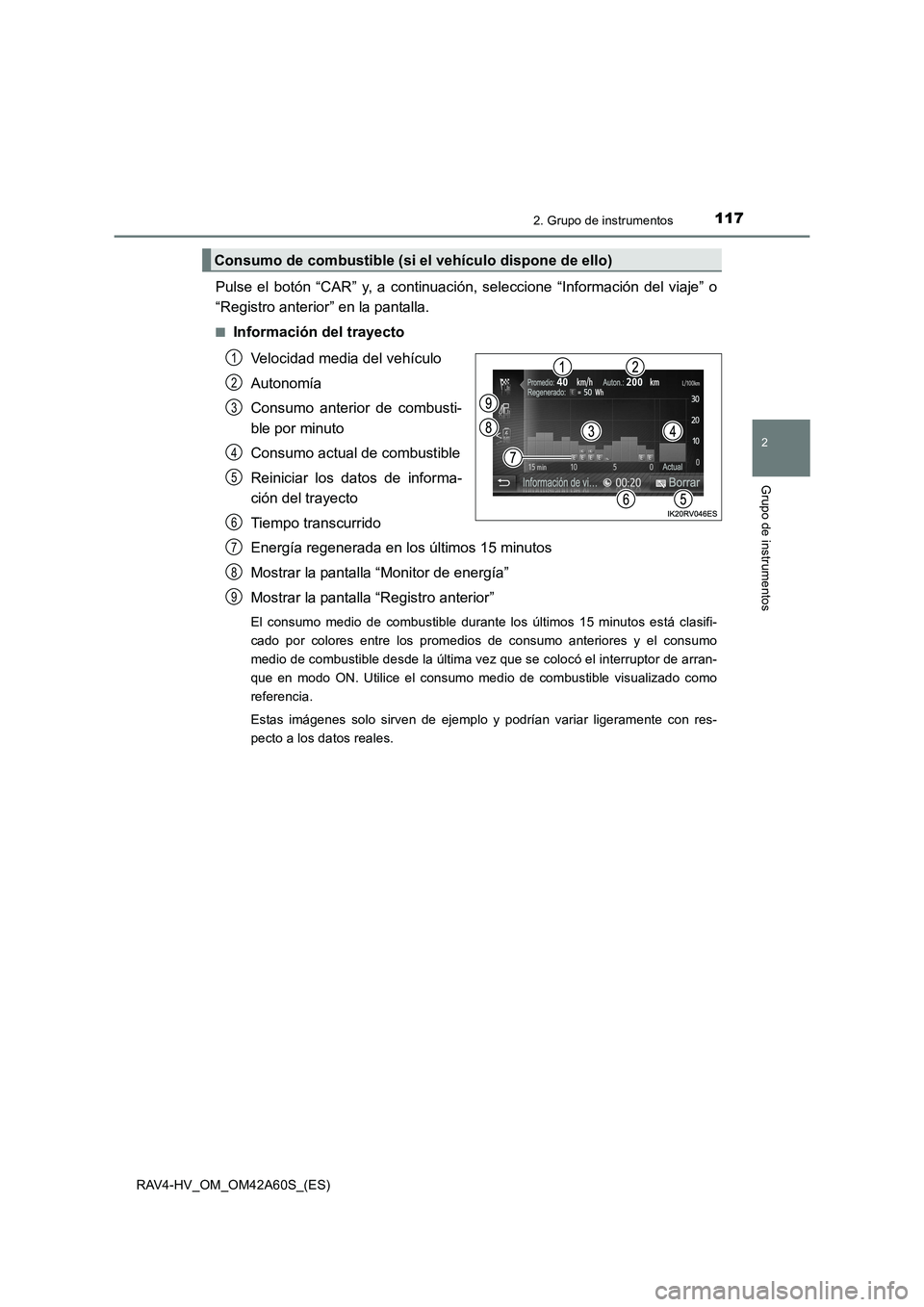

1172. Grupo de instrumentos
2
Grupo de instrumentos
RAV4-HV_OM_OM42A60S_(ES)
Pulse el botón “CAR” y, a continuación, seleccione “Información del viaje” o
“Registro anterior” en la pantalla.
■Información del trayectoVelocidad media del vehículo
Autonomía
Consumo anterior de combusti-
ble por minuto
Consumo actual de combustible
Reiniciar los datos de informa-
ción del trayecto
Tiempo transcurrido
Energía regenerada en los últimos 15 minutos
Mostrar la pantalla “Monitor de energía”
Mostrar la pantalla “Registro anterior”
El consumo medio de combustible durante los últimos 15 minutos está clasifi-
cado por colores entre los promedios de consumo anteriores y el consumo
medio de combustible desde la última vez que se colocó el interruptor de arran-
que en modo ON. Utilice el consumo medio de combustible visualizado como
referencia.
Estas imágenes solo sirven de ejemplo y podrían variar ligeramente con res-
pecto a los datos reales.
Consumo de combustible (si el vehículo dispone de ello)
1
2
3
4
5
6
7
8
9

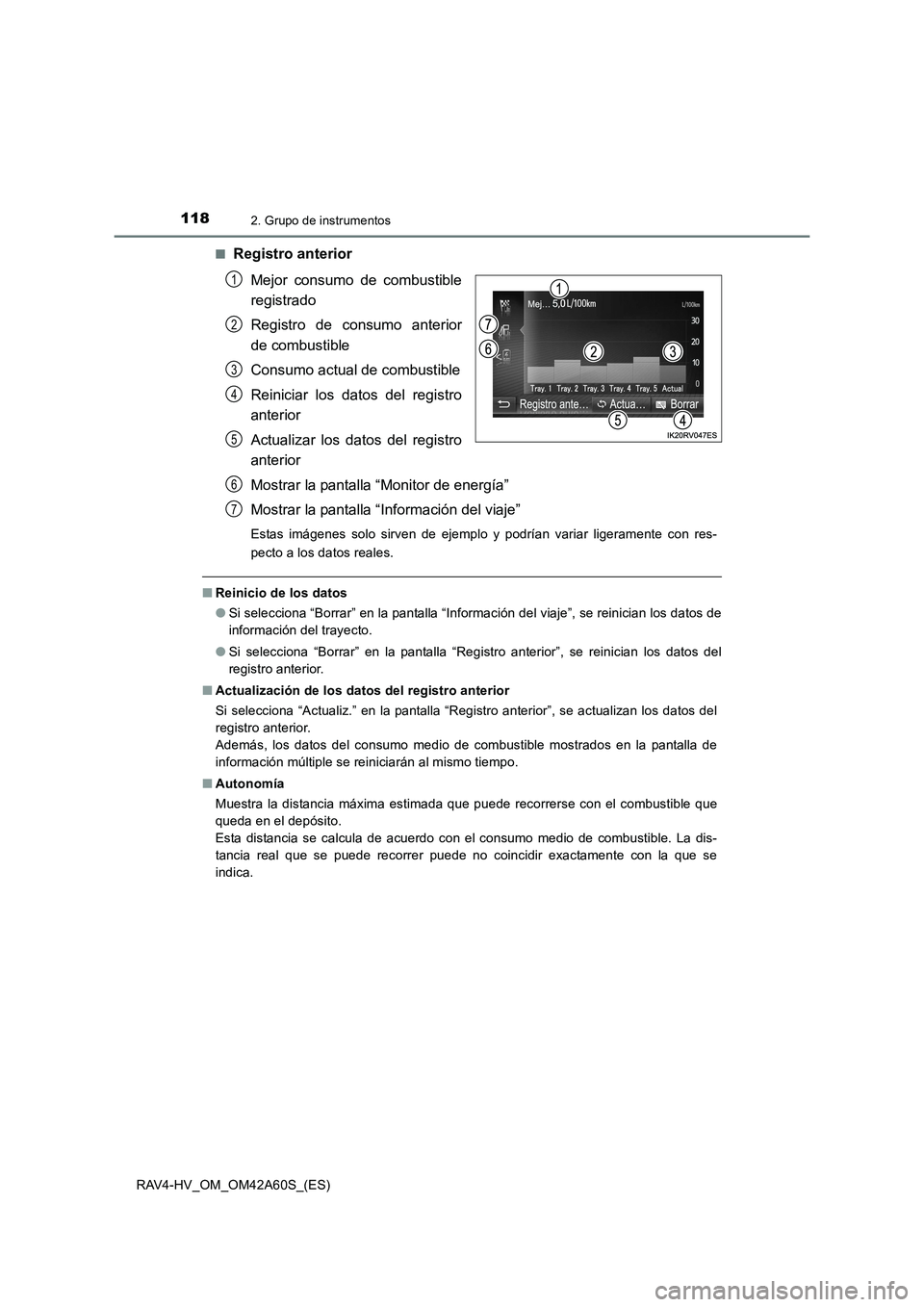

1182. Grupo de instrumentos
RAV4-HV_OM_OM42A60S_(ES)■
Registro anterior
Mejor consumo de combustible
registrado
Registro de consumo anterior
de combustible
Consumo actual de combustible
Reiniciar los datos del registro
anterior
Actualizar los datos del registro
anterior
Mostrar la pantalla “Monitor de energía”
Mostrar la pantalla “Información del viaje”
Estas imágenes solo sirven de ejemplo y podrían variar ligeramente con res-
pecto a los datos reales.
■Reinicio de los datos
●Si selecciona “Borrar” en la pantalla “Información del viaje”, se reinician los datos de
información del trayecto.
● Si selecciona “Borrar” en la pantalla “Registro anterior”, se reinician los datos del
registro anterior.
■ Actualización de los datos del registro anterior
Si selecciona “Actualiz.” en la pantalla “Registro anterior”, se actualizan los datos del
registro anterior.
Además, los datos del consumo medio de combustible mostrados en la pantalla de
información múltiple se reiniciarán al mismo tiempo.
■ Autonomía
Muestra la distancia máxima estimada que puede recorrerse con el combustible que
queda en el depósito.
Esta distancia se calcula de acuerdo con el consumo medio de combustible. La dis-
tancia real que se puede recorrer puede no coincidir exactamente con la que se
indica.
1
2
3
4
5
6
7

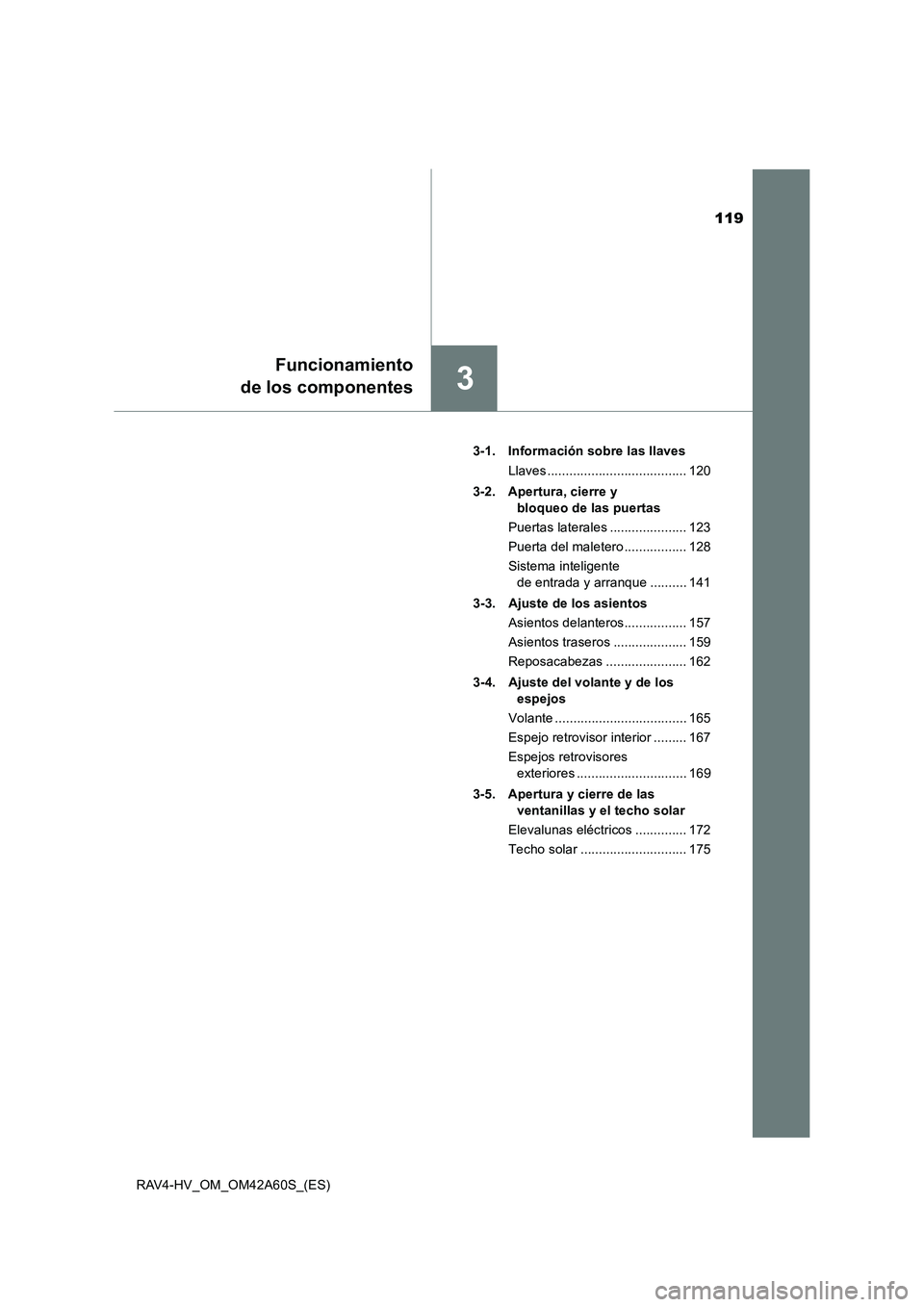

119
3
Funcionamiento
de los componentes
RAV4-HV_OM_OM42A60S_(ES) 3-1. Información sobre las llaves
Llaves ...................................... 120
3-2. Apertura, cierre y bloqueo de las puertas
Puertas laterales ..................... 123
Puerta del maletero ................. 128
Sistema inteligente de entrada y arranque .......... 141
3-3. Ajuste de los asientos Asientos delanteros................. 157
Asientos traseros .................... 159
Reposacabezas ...................... 162
3-4. Ajuste del volante y de los espejos
Volante .................................... 165
Espejo retrovisor interior ......... 167
Espejos retrovisores exteriores .............................. 169
3-5. Apertura y cierre de las ventanillas y el techo solar
Elevalunas eléctricos .............. 172
Techo solar ............................. 175

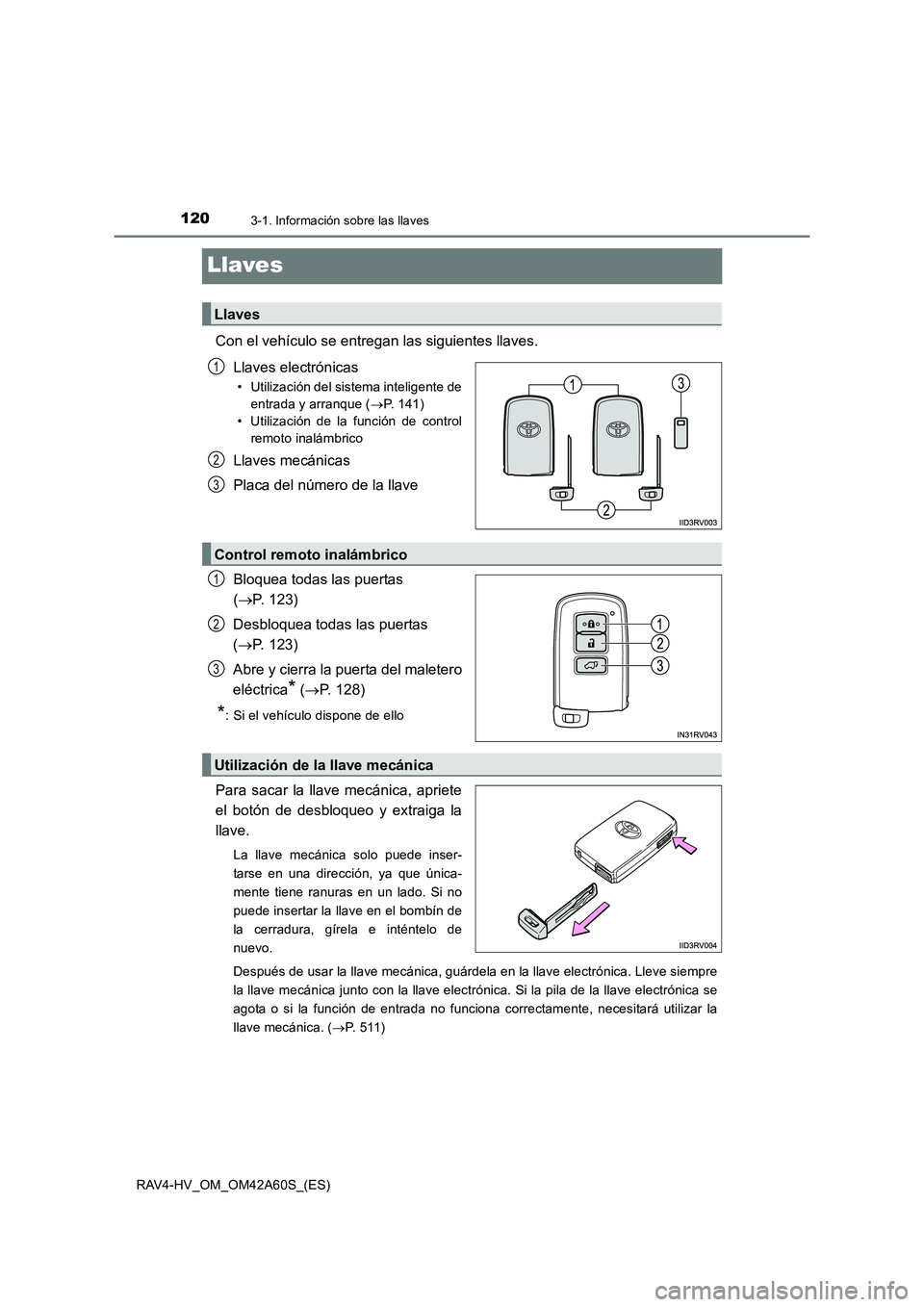

1203-1. Información sobre las llaves
RAV4-HV_OM_OM42A60S_(ES)
Llaves
Con el vehículo se entregan las siguientes llaves.Llaves electrónicas
• Utilización del sistema inteligente deentrada y arranque ( →P. 141)
• Utilización de la función de control remoto inalámbrico
Llaves mecánicas
Placa del número de la llave
Bloquea todas las puertas
(→ P. 123)
Desbloquea todas las puertas
( → P. 123)
Abre y cierra la puerta del maletero
eléctrica
* ( → P. 128)
*: Si el vehículo dispone de ello
Para sacar la llave mecánica, apriete
el botón de desbloqueo y extraiga la
llave.
La llave mecánica solo puede inser-
tarse en una dirección, ya que única-
mente tiene ranuras en un lado. Si no
puede insertar la llave en el bombín de
la cerradura, gírela e inténtelo de
nuevo.
Después de usar la llave mecánica, guárdela en la llave electrónica. Lleve siempre
la llave mecánica junto con la llave electrónica. Si la pila de la llave electrónica se
agota o si la función de entrada no funciona correctamente, necesitará utilizar la
llave mecánica. ( →P. 5 1 1 )
Llaves
1
2
3
Control remoto inalámbrico
1
2
3
Utilización de la llave mecánica
