4116-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť
Pod prístrojovým panelom (vozidlá s pravostranným riadením)
Odstráňte spodný kryt prístrojové-
ho panelu.
Odstráňte kryt.
Za prístrojovým panelom (vozidlá s ľavostranným riadením)
Odstráňte prístrojový panel.
Za prístrojovým panelom (vozidlá s pravostranným riadením)
Vyberte odkladaciu schránku.
(S. 405)

4126-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
Vyberte poistku vyťahovákom.
Vyťahovákom je možné vyberať iba
poistky typu A.
Skontrolujte, či nie je poistka prepálená.
Normálna poistka
Prepálená poistka
Typ A a B:
Nahraďte prepálenú poistku novou poistkou príslušnej prúdovej hodnoty.
Prúdovú hodnotu nájdete na veku poistkovej skrinky.
Typ C a D:
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota,
alebo iného riadne kvalifikovaného a vybaveného odborníka.
3
4
1
2
Ty p ATy p B
Ty p CTy p D

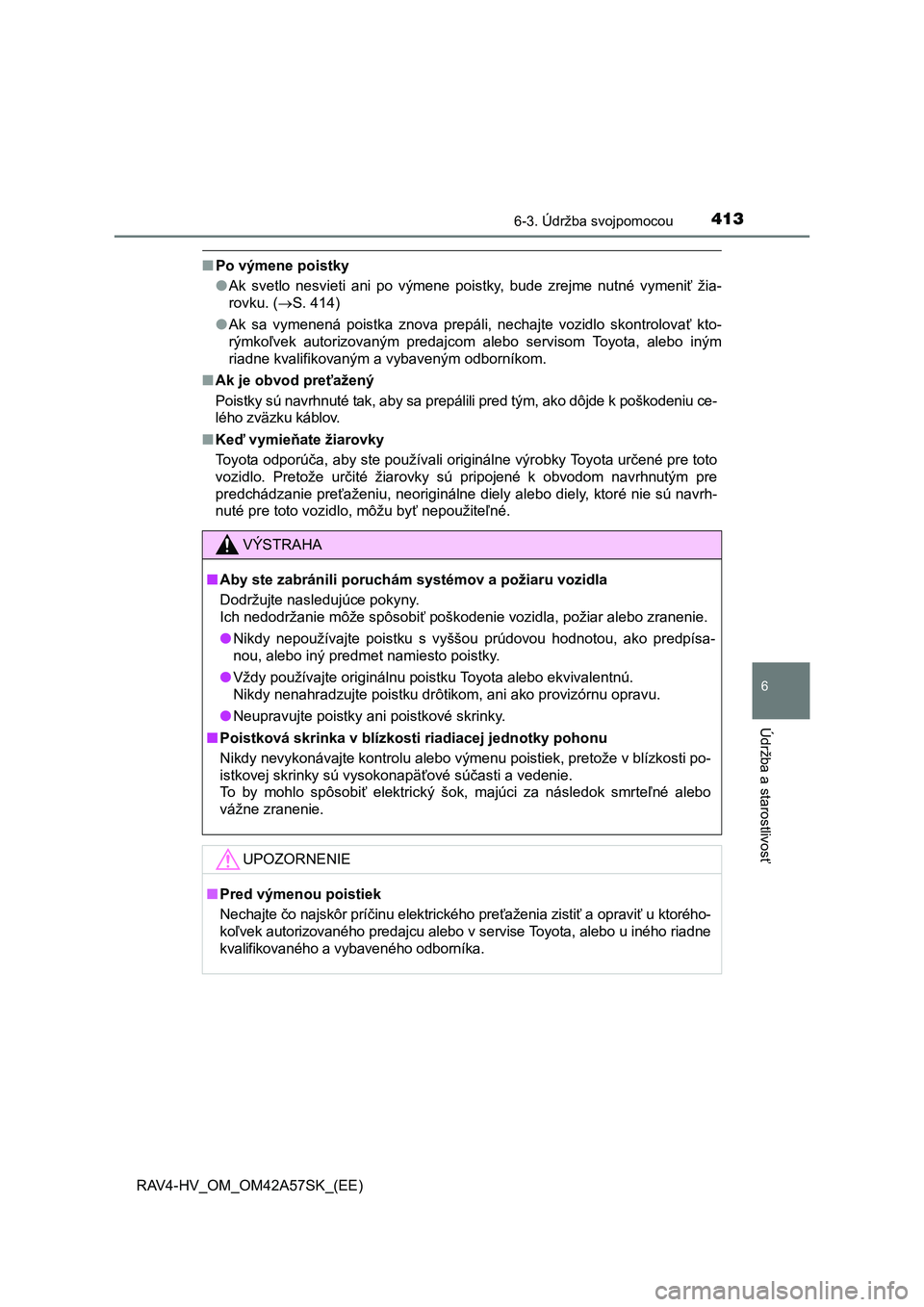

4136-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť
■Po výmene poistky
●Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žia-
rovku. (S. 414)
●Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo iným
riadne kvalifikovaným a vybaveným odborníkom.
■Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili pred tým, ako dôjde k poškodeniu ce-
lého zväzku káblov.
■Keď vymieňate žiarovky
Toyota odporúča, aby ste používali originálne výrobky Toyota určené pre toto
vozidlo. Pretože určité žiarovky sú pripojené k obvodom navrhnutým pre
predchádzanie preťaženiu, neoriginálne diely alebo diely, ktoré nie sú navrh-
nuté pre toto vozidlo, môžu byť nepoužiteľné.
VÝSTRAHA
■Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť poškodenie vozidla, požiar alebo zranenie.
●Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísa-
nou, alebo iný predmet namiesto poistky.
●Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu.
●Neupravujte poistky ani poistkové skrinky.
■Poistková skrinka v blízkosti riadiacej jednotky pohonu
Nikdy nevykonávajte kontrolu alebo výmenu poistiek, pretože v blízkosti po-
istkovej skrinky sú vysokonapäťové súčasti a vedenie.
To by mohlo spôsobiť elektrický šok, majúci za následok smrteľné alebo
vážne zranenie.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a opraviť u ktorého-
koľvek autorizovaného predajcu alebo v servise Toyota, alebo u iného riadne
kvalifikovaného a vybaveného odborníka.

4146-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S. 516)
■Vpredu
Predné hmlové svetlá (ak sú vo výbave)
Predné smerové svetlá
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši podľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia súčastí, odporúčame, aby výmenu vykonal ktorý-
koľvek autorizovaný predajca alebo servis Toyota, alebo iný
riadne kvalifikovaný a vybavený odborník.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
1
2

4156-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť
■Vzadu
■Predné smerové svetlá
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
Zadné smerové svetlo
Cúvacie svetloOsvetlenie evidenčného čísla
Výmena žiaroviek
1
2
3
1
2
3

4166-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)■
Predné hmlové svetlá (ak sú vo výbave)
Aby ste zaistili dostatok pra-
covného priestoru, otočte vo-
lant na opačnú stranu, ako
kde je žiarovka, ktorú chcete
vymeniť.
Odstráňte 2 skrutky z vložky
blatníku.
Odstráňte príchytku vložky
blatníka a odtiahnite vložku
blatníka.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
1
2
3
4

4176-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť
Otočte pätku žiarovky doľava.
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte pätku doprava, aby ste ju
upevnili.
Nasaďte konektor.
Po nasadení konektora zakývaj-
te jemne pätkou žiarovky, aby
ste skontrolovali, že nie je uvoľ-
nená, zapnite predné hmlové
svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
Nasaďte späť vložku blatníka
a namontujte príchytku.
Zasuňte príchytku a otočte ju,
aby ste ju zaistili.
5
6
7
8

4186-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
Nasaďte späť vložku blatníku
a namontujte skrutky.
Uistite sa, že vložka blatníku je
upevnená k vnútrajšku blatníku.
■
Zadné smerové svetlá
Otvorte zadné dvere a od-
stráňte skrutky a vyberte jed-
notku svetla jej priamym
potiahnutím dozadu zo zadnej
časti vozidla.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
9
1
2
3
4

4196-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť
■Cúvacie svetlá
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený po-
stup otočte.
Po nasadení pätky žiarovky sa
uistite, že je gumový kryt bez-
pečne usadený.
1
2
Gumový
kryt
3

4206-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)■
Osvetlenie evidenčného čísla
Otvorte zadné dvere a vyber-
te kryt.
Aby ste zabránili poškodeniu,
prekryte špičku skrutkovača han-
dričkou.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
Ľavá stranaPravá strana
3
4
