TOYOTA RAV4 HYBRID 2016 Návod na použití (in Czech)

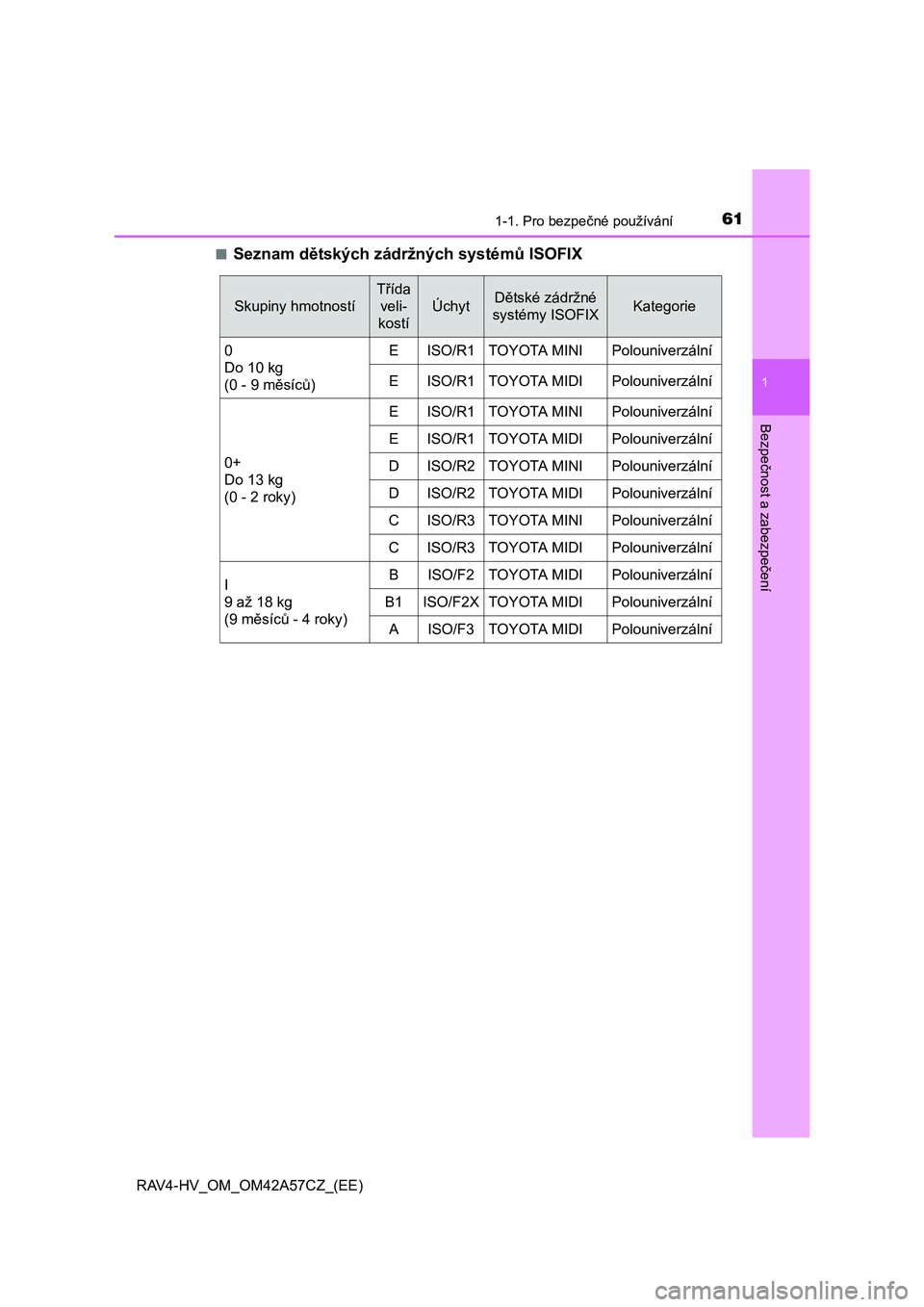

611-1. Pro bezpečné používání
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení
■Seznam dětských zádržných systémů ISOFIX
Skupiny hmotností
Třída
veli-
kostí
ÚchytDětské zádržné
systémy ISOFIXKategorie
0
Do 10 kg
(0 - 9 měsíců)EISO/R1TOYOTA MINIPolouniverzální
EISO/R1TOYOTA MIDIPolouniverzální
0+
Do 13 kg
(0 - 2 roky)
EISO/R1TOYOTA MINIPolouniverzální
EISO/R1TOYOTA MIDIPolouniverzální
DISO/R2TOYOTA MINIPolouniverzální
DISO/R2TOYOTA MIDIPolouniverzální
CISO/R3TOYOTA MINIPolouniverzální
CISO/R3TOYOTA MIDIPolouniverzální
I
9 až 18 kg
(9 měsíců - 4 roky)BISO/F2TOYOTA MIDIPolouniverzální
B1ISO/F2XTOYOTA MIDIPolouniverzální
AISO/F3TOYOTA MIDIPolouniverzální

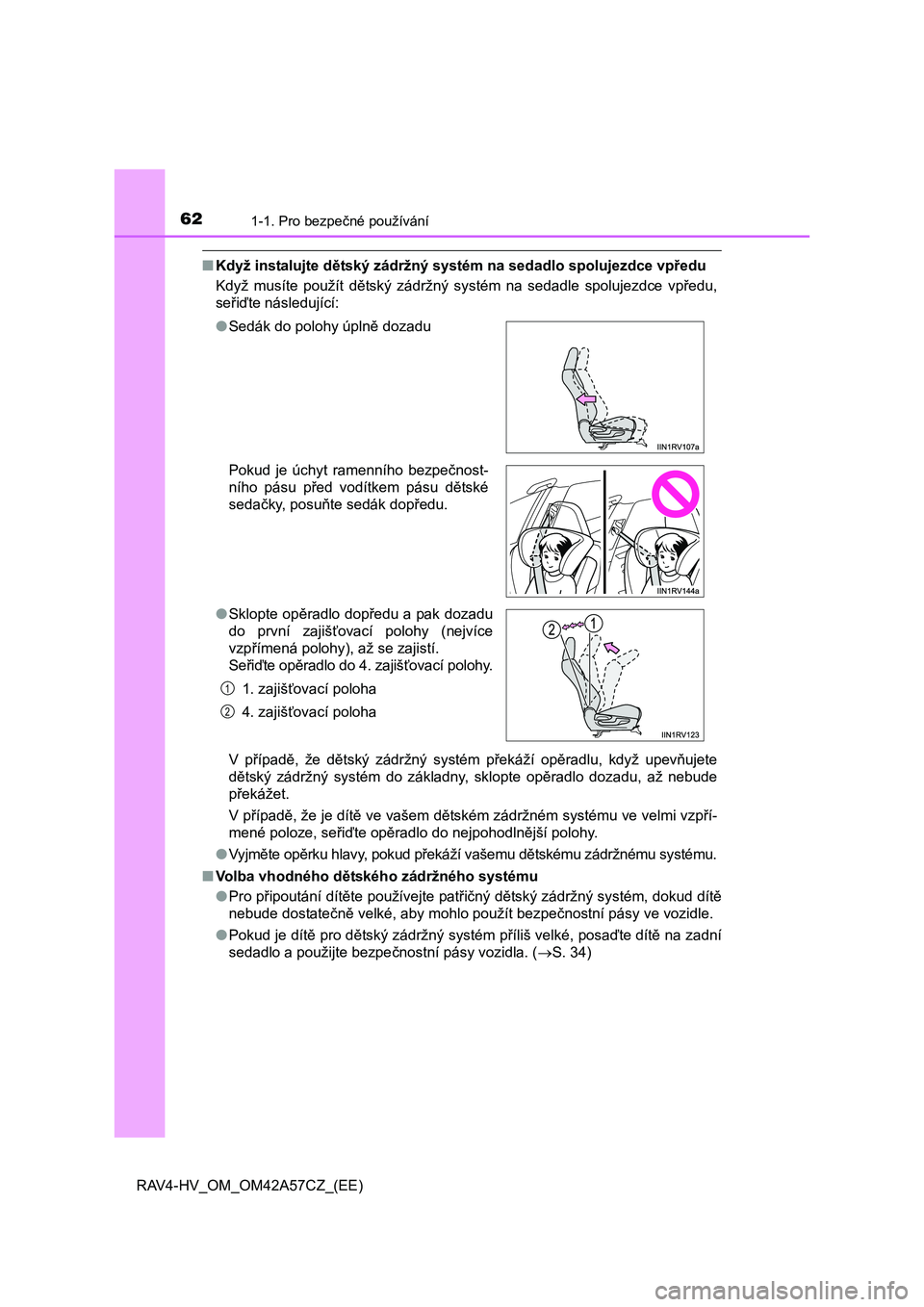

621-1. Pro bezpečné používání
RAV4-HV_OM_OM42A57CZ_(EE)
■Když instalujte dětský zádržný systém na sedadlo spolujezdce vpředu
Když musíte použít dětský zádržný systém na sedadle spolujezdce vpředu,
seřiďte následující:
V případě, že dětský zádržný systém překáží opěradlu, když upevňujete
dětský zádržný systém do základny, sklopte opěradlo dozadu, až nebude
překážet.
V případě, že je dítě ve vašem dětském zádržném systému ve velmi vzpří-
mené poloze, seřiďte opěradlo do nejpohodlnější polohy.
●Vyjměte opěrku hlavy, pokud překáží vašemu dětskému zádržnému systému.
■Volba vhodného dětského zádržného systému
●Pro připoutání dítěte používejte patřičný dětský zádržný systém, dokud dítě
nebude dostatečně velké, aby mohlo použít bezpečnostní pásy ve vozidle.
●Pokud je dítě pro dětský zádržný systém příliš velké, posaďte dít
ě na zadní
sedadlo a použijte bezpečnostní pásy vozidla. (S. 34) ●Sedák do polohy úplně dozadu
Pokud je úchyt ramenního bezpečnost-
ního pásu před vodítkem pásu dětské
sedačky, posuňte sedák dopředu.
●Sklopte opěradlo dopředu a pak dozadu
do první zajišťovací polohy (nejvíce
vzpřímená polohy), až se zajistí.
Seřiďte opěradlo do 4. zajišťovací polohy.
1. zajišťovací poloha
4. zajišťovací poloha
1
2

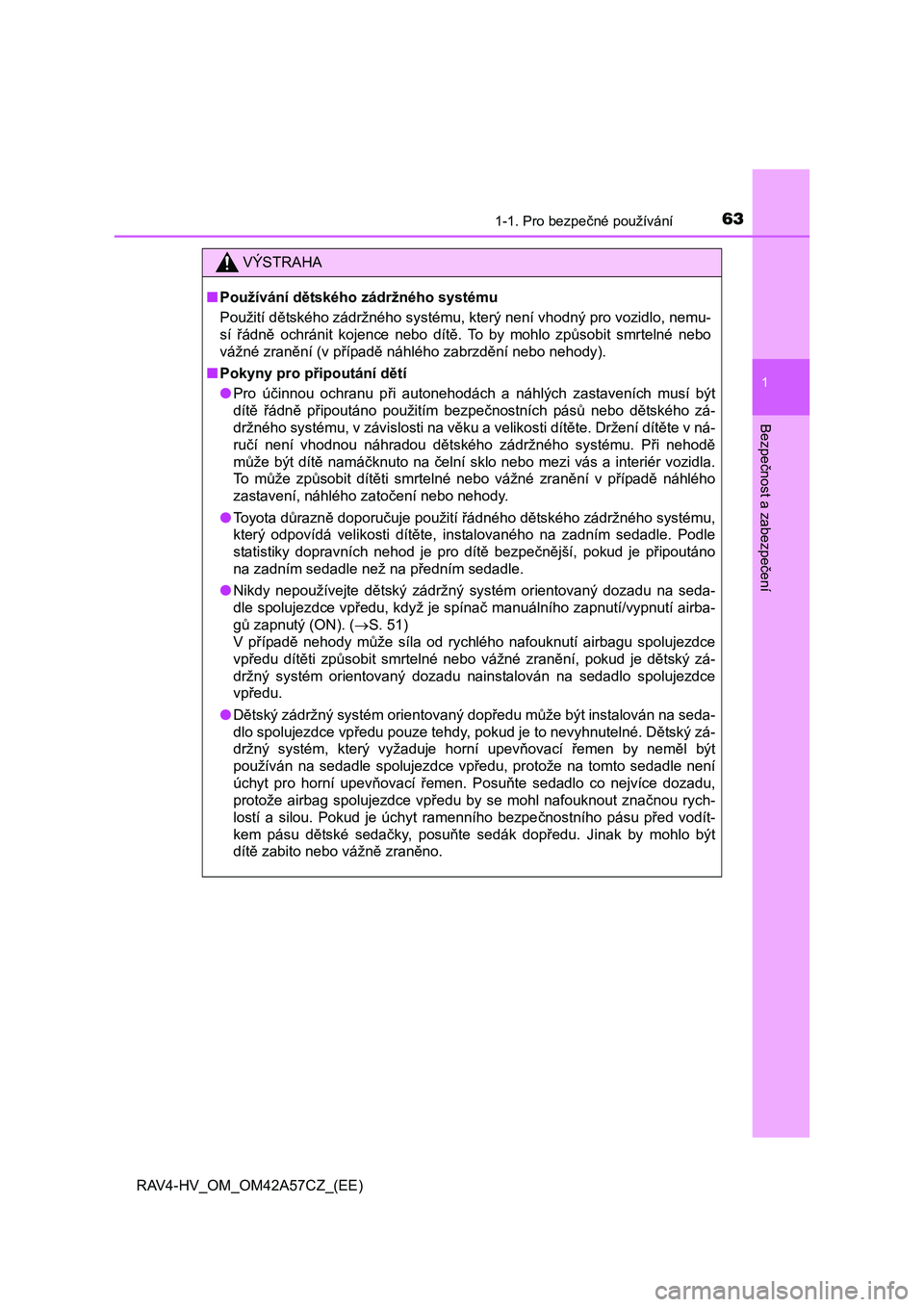

631-1. Pro bezpečné používání
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení
VÝSTRAHA
■Používání dětského zádržného systému
Použití dětského zádržného systému, který není vhodný pro vozidlo, nemu-
sí řádně ochránit kojence nebo dítě. To by mohlo způsobit smrtelné nebo
vážné zranění (v případě náhlého zabrzdění nebo nehody).
■Pokyny pro připoutání dětí
●Pro účinnou ochranu při autonehodách a náhlých zastaveních musí být
dítě řádně připoutáno použitím bezpečnostních pásů nebo dětského zá-
držného systému, v závislosti na věku a velikosti dítěte. Držení dítěte v ná-
ručí není vhodnou náhradou dětského zádržného systému. Při nehodě
může být dítě namáčknuto na čelní sklo nebo mezi vás a interiér vozidla.
To může způsobit dítěti smrtelné nebo vážné zranění v případě náhlého
zastavení, náhlého zatočení nebo nehody.
●Toyota důrazně doporučuje použití ř
ádného dětského zádržného systému,
který odpovídá velikosti dítěte, instalovaného na zadním sedadle. Podle
statistiky dopravních nehod je pro dítě bezpečnější, pokud je připoutáno
na zadním sedadle než na předním sedadle.
●Nikdy nepoužívejte dětský zádržný systém orientovaný dozadu na seda-
dle spolujezdce vpředu, když je spínač manuálního zapnutí/vypnutí airba-
gů zapnutý (ON). (S. 51)
V případě nehody může síla od rychlého nafouknutí airbagu spolujezdce
vpředu dítěti způsobit smrtelné nebo vážné zranění, pokud je dětský zá-
držný systém orientovaný dozadu nainstalován na sedadlo spolujezdce
vpředu.
●Dětský zádržný systém orientovaný dopředu může být instalován na seda-
dlo spolujezdce vpředu pouze tehdy, pokud je to nevyhnutelné. Dětský zá-
držný systém, který vyžaduje horní upevňovací řemen by neměl být
používán na sedadle spolujezdce vpředu, protože na tomto sedadle není
úchyt pro horní upevňovací řemen. Posuňte sedadlo co nejvíce dozadu,
protože airbag spolujezdce vpředu by se mohl nafouknout značnou rych-
lostí a silou. Pokud je úchyt ramenního bezpečnostního pásu před vodít-
kem pásu dětské sedačky, posuňte sedák dop
ředu. Jinak by mohlo být
dítě zabito nebo vážně zraněno.

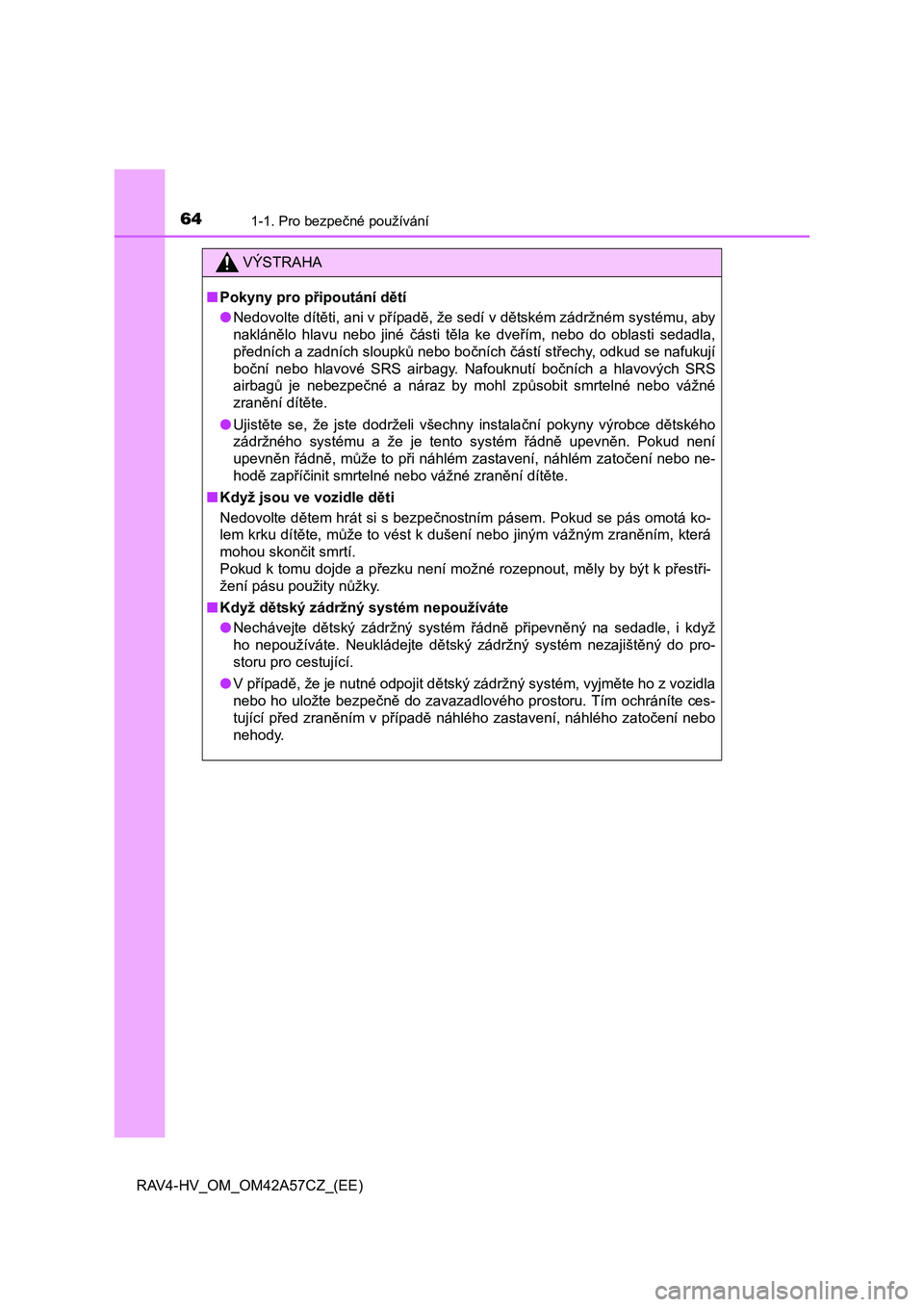

641-1. Pro bezpečné používání
RAV4-HV_OM_OM42A57CZ_(EE)
VÝSTRAHA
■Pokyny pro připoutání dětí
●Nedovolte dítěti, ani v případě, že sedí v dětském zádržném systému, aby
naklánělo hlavu nebo jiné části těla ke dveřím, nebo do oblasti sedadla,
předních a zadních sloupků nebo bočních částí střechy, odkud se nafukují
boční nebo hlavové SRS airbagy. Nafouknutí bočních a hlavových SRS
airbagů je nebezpečné a náraz by mohl způsobit smrtelné nebo vážné
zranění dítěte.
●Ujistěte se, že jste dodrželi všechny instalační pokyny výrobce dětského
zádržného systému a že je tento systém řádně upevněn. Pokud není
upevněn řádně, může to při náhlém zastavení, náhlém zatočení nebo ne-
hodě zapříčinit smrtelné nebo vážné zranění dítěte.
■Když jsou ve vozidle děti
Nedovolte dětem hrát si s bezpečnostním pásem. Pokud se pás omotá ko-
lem krku dítěte, může to vést k dušení nebo jiným vážným zraněním, která
mohou skončit smrtí.
Pokud k tomu dojde a přezku není možné rozepnout, měly by být k přestři-
žení pásu použity nůžky.
■Když dětský zádržný systém nepoužíváte
●Nechávejte dětský zádržný systém řádně připevněný na sedadle, i když
ho nepoužíváte. Neukládejte dětský zádržný systém nezajištěný do pro-
storu pro cestující.
●V případě, že je nutné odpojit dětský zádržný systém, vyjměte ho z vozidla
nebo ho uložte bezpečně do zavazadlového prostoru. Tím ochráníte ces-
tující před zraněním v případě náhlého zastavení, náhlého zatočení nebo
nehody.

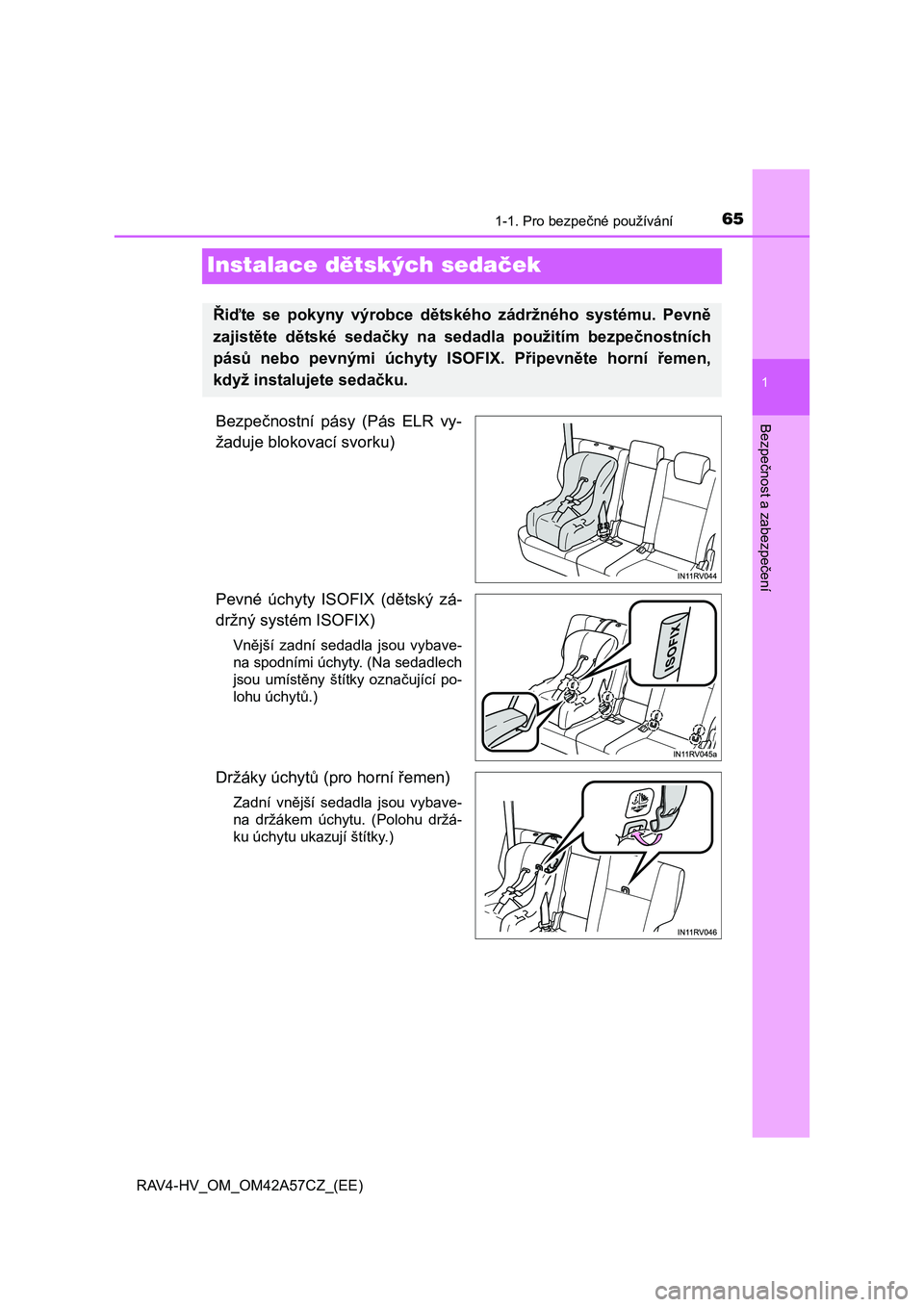

651-1. Pro bezpečné používání
1
Bezpečnost a zabezpečení
RAV4-HV_OM_OM42A57CZ_(EE)
Instalace dětských sedaček
Bezpečnostní pásy (Pás ELR vy-
žaduje blokovací svorku)
Pevné úchyty ISOFIX (dětský zá-
držný systém ISOFIX)
Vnější zadní sedadla jsou vybave-
na spodními úchyty. (Na sedadlech
jsou umístěny štítky označující po-
lohu úchytů.)
Držáky úchytů (pro horní řemen)
Zadní vnější sedadla jsou vybave-
na držákem úchytu. (Polohu držá-
ku úchytu ukazují štítky.)
Řiďte se pokyny výrobce dětského zádržného systému. Pevně
zajistěte dětské sedačky na sedadla použitím bezpečnostních
pásů nebo pevnými úchyty ISOFIX. Připevněte horní řemen,
když instalujete sedačku.

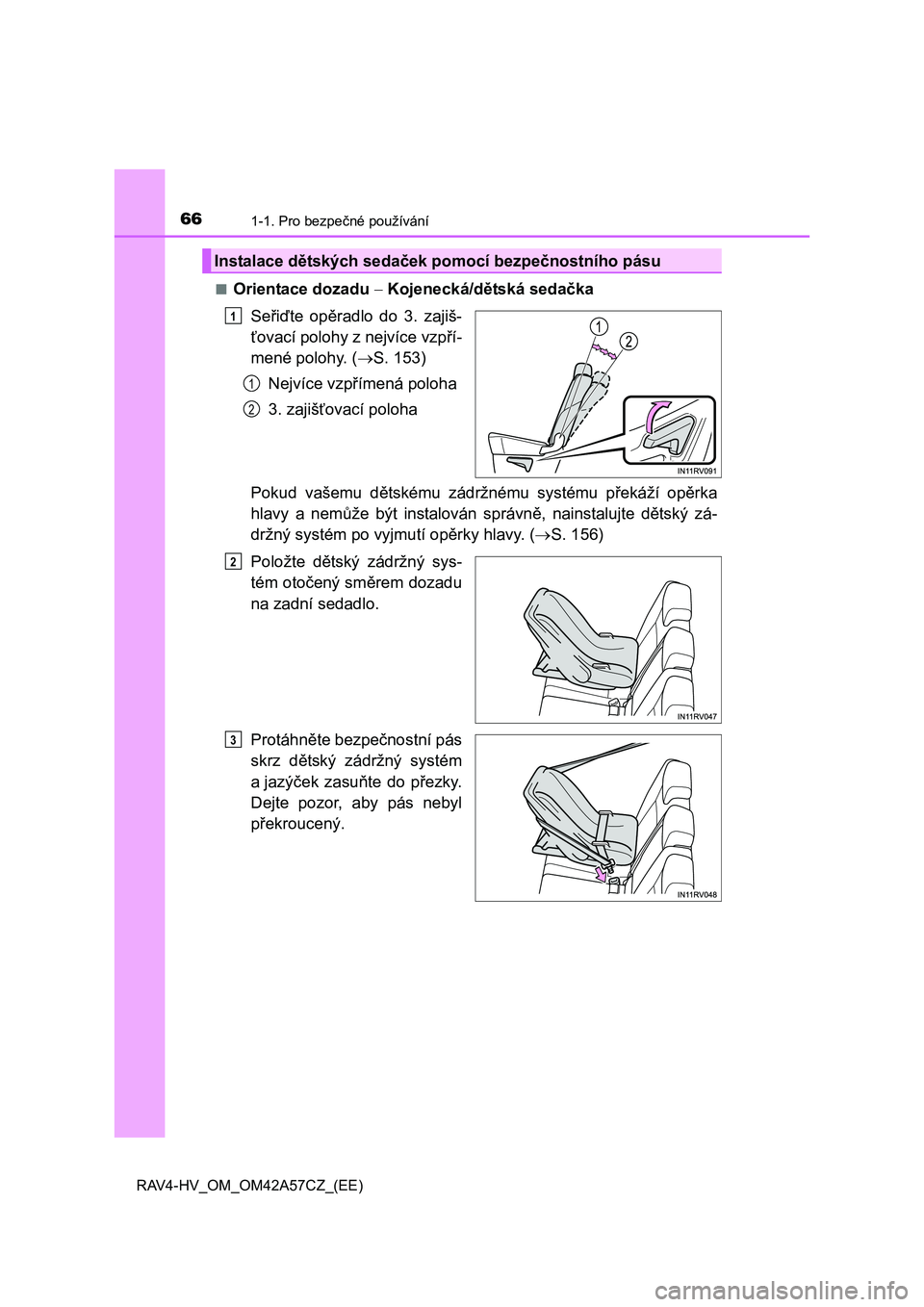

661-1. Pro bezpečné používání
RAV4-HV_OM_OM42A57CZ_(EE)■
Orientace dozadu  Kojenecká/dětská sedačka
Seřiďte opěradlo do 3. zajiš-
ťovací polohy z nejvíce vzpří-
mené polohy. (S. 153)
Nejvíce vzpřímená poloha
3. zajišťovací poloha
Pokud vašemu dětskému zádržnému systému překáží opěrka
hlavy a nemůže být instalován správně, nainstalujte dětský zá-
držný systém po vyjmutí opěrky hlavy. (S. 156)
Položte dětský zádržný sys-
tém otočený směrem dozadu
na zadní sedadlo.
Protáhněte bezpečnostní pás
skrz dětský zádržný systém
ajazýček zasuňte do přezky.
Dejte pozor, aby pás nebyl
překroucený.
Instalace dětských sedaček pomocí bezpečnostního pásu
1
1
2
2
3

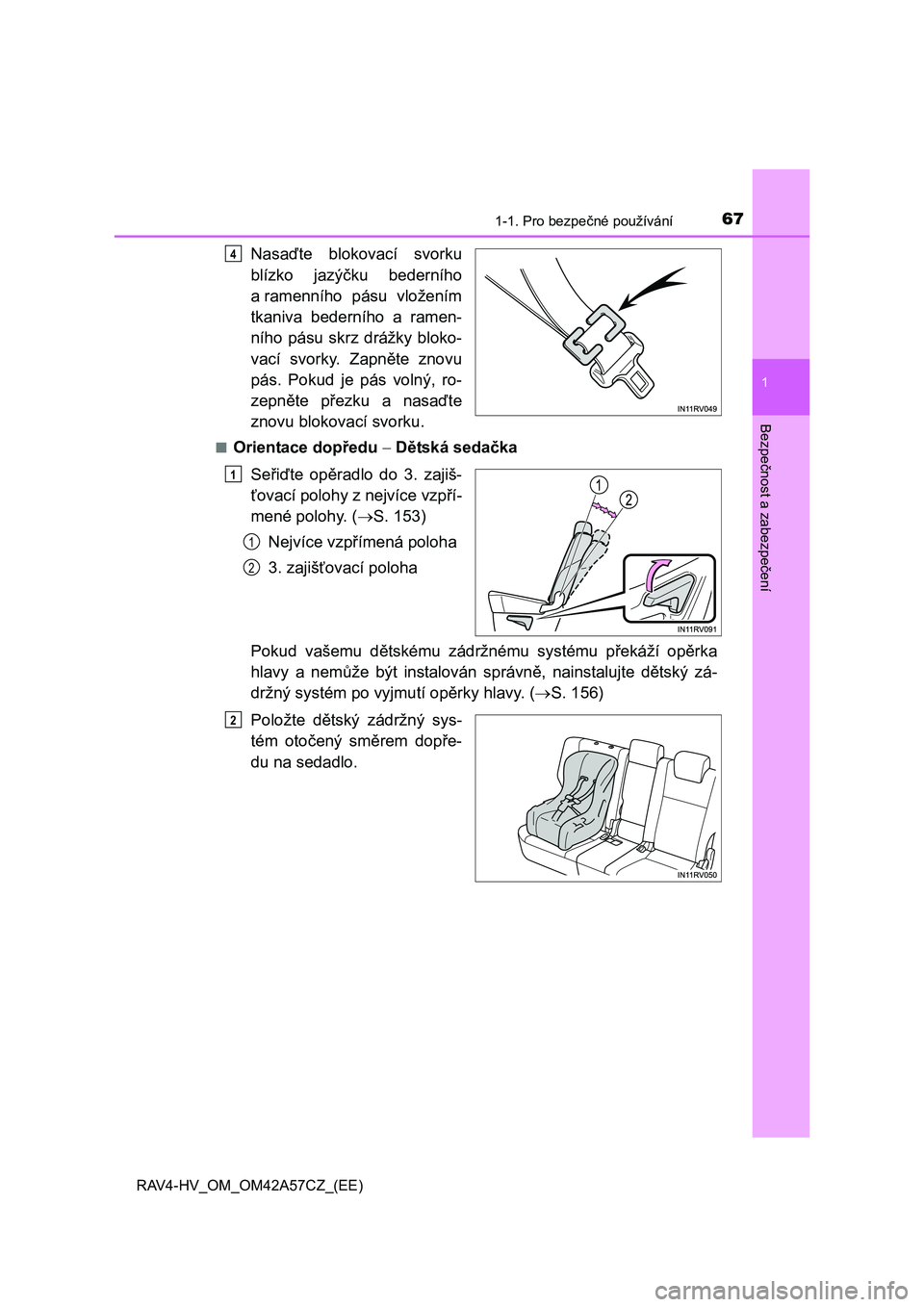

671-1. Pro bezpečné používání
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení
Nasaďte blokovací svorku
blízko jazýčku bederního
a ramenního pásu vložením
tkaniva bederního a ramen-
ního pásu skrz drážky bloko-
vací svorky. Zapněte znovu
pás. Pokud je pás volný, ro-
zepněte přezku a nasaďte
znovu blokovací svorku.
■Orientace dopředu  Dětská sedačka
Seřiďte opěradlo do 3. zajiš-
ťovací polohy z nejvíce vzpří-
mené polohy. (S. 153)
Nejvíce vzpřímená poloha
3. zajišťovací poloha
Pokud vašemu dětskému zádržnému systému překáží opěrka
hlavy a nemůže být instalován správně, nainstalujte dětský zá-
držný systém po vyjmutí opěrky hlavy. (S. 156)
Položte dětský zádržný sys-
tém otočený směrem dopře-
du na sedadlo.
4
1
1
2
2

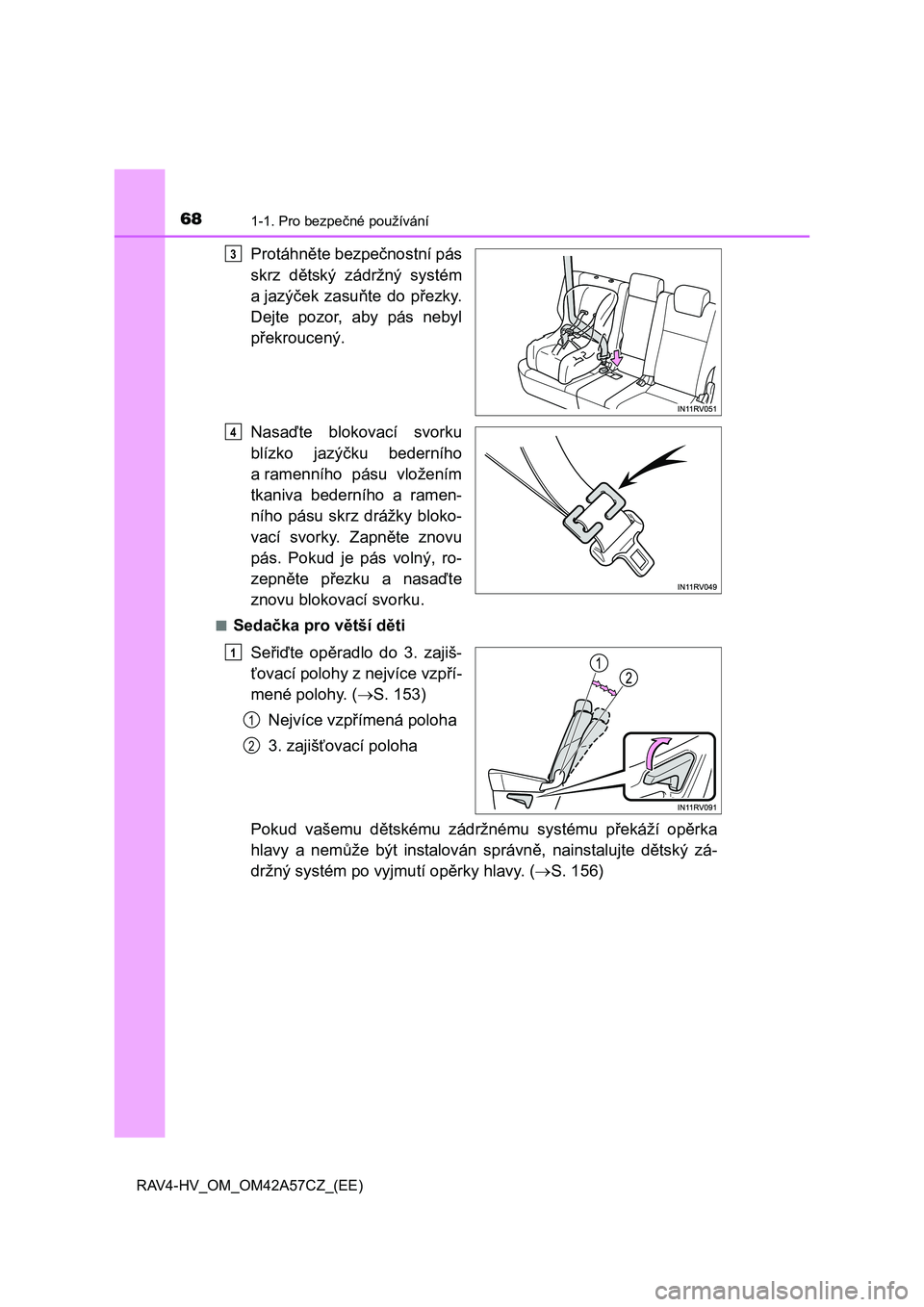

681-1. Pro bezpečné používání
RAV4-HV_OM_OM42A57CZ_(EE)
Protáhněte bezpečnostní pás
skrz dětský zádržný systém
ajazýček zasuňte do přezky.
Dejte pozor, aby pás nebyl
překroucený.
Nasaďte blokovací svorku
blízko jazýčku bederního
a ramenního pásu vložením
tkaniva bederního a ramen-
ního pásu skrz drážky bloko-
vací svorky. Zapněte znovu
pás. Pokud je pás volný, ro-
zepněte přezku a nasaďte
znovu blokovací svorku.
■Sedačka pro větší děti
Seřiďte opěradlo do 3. zajiš-
ťovací polohy z nejvíce vzpří-
mené polohy. (S. 153)
Nejvíce vzpřímená poloha
3. zajišťovací poloha
Pokud vašemu dětskému zádržnému systému překáží opěrka
hlavy a nemůže být instalován správně, nainstalujte dětský zá-
držný systém po vyjmutí opěrky hlavy. (S. 156)
3
4
1
1
2

691-1. Pro bezpečné používání
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení
Položte dětský zádržný systém otočený směrem dopředu na se-
dadlo.
Posaďte dítě do dětského zá-
držného systému. Podle ná-
vodu výrobce protáhněte
bezpečnostní pás okolo dět-
ského zádržného systému
ajazýček zasuňte do přezky.
Dejte pozor, aby pás nebyl
překroucený.
Zkontrolujte, zda ramenní pás je správně veden přes rameno dítěte a zda
bederní pás je umístěn co nejníže. (S. 34)
St i sk něte uvolňovací tlačítko na
přezce a úplně naviňte bezpeč-
nostní pás.
2
PodsedákS opěradlem
3
Vyjmutí dětské sedačky připevněné bezpečnostním pásem

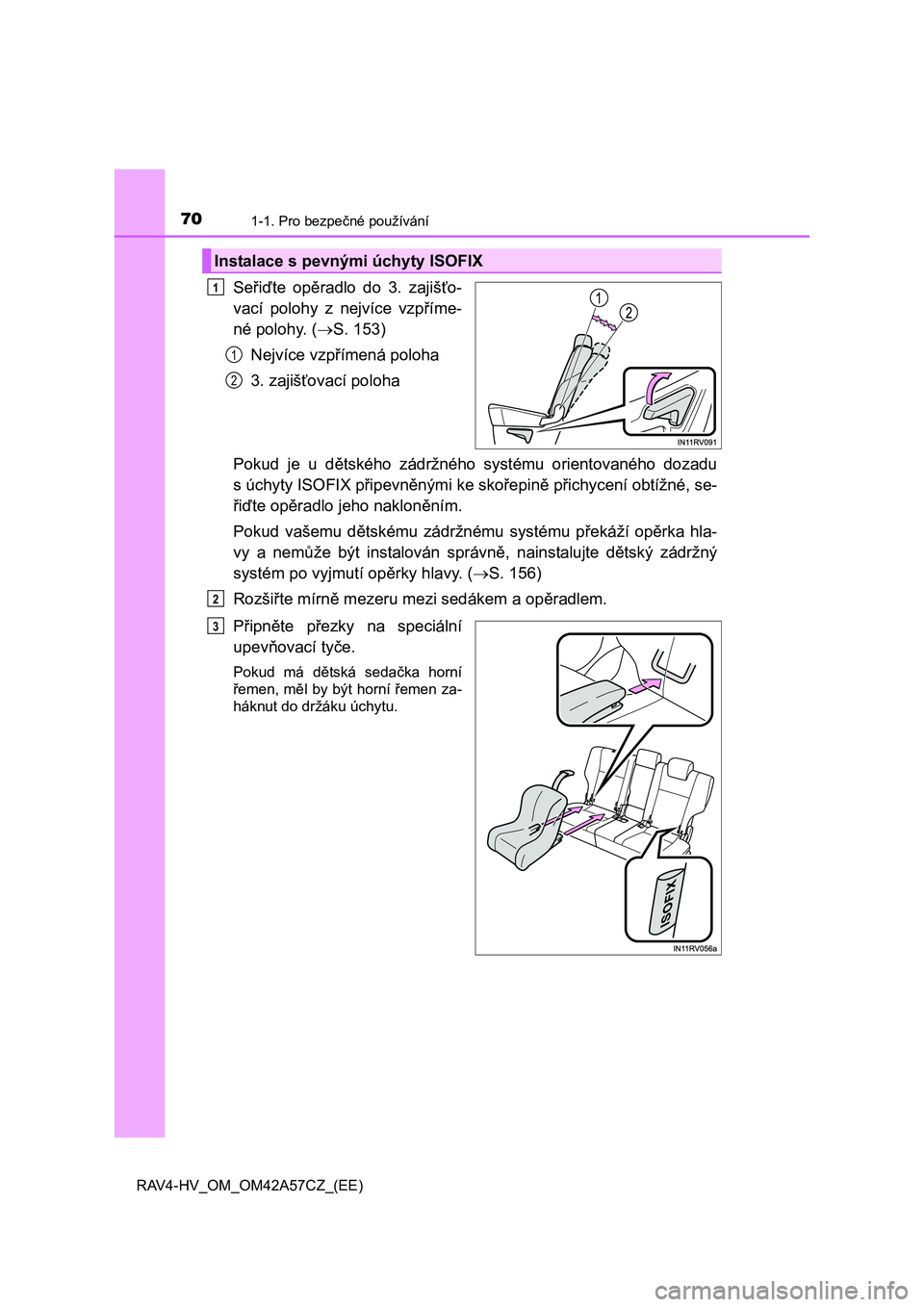

701-1. Pro bezpečné používání
RAV4-HV_OM_OM42A57CZ_(EE)
Seřiďte opěradlo do 3. zajišťo-
vací polohy z nejvíce vzpříme-
né polohy. (S. 153)
Nejvíce vzpřímená poloha
3. zajišťovací poloha
Pokud je u dětského zádržného systému orientovaného dozadu
s úchyty ISOFIX připevněnými ke skořepině přichycení obtížné, se-
řiďte opěradlo jeho nakloněním.
Pokud vašemu dětskému zádržnému systému překáží opěrka hla-
vy a nemůže být instalován správně, nainstalujte dětský zádržný
systém po vyjmutí opěrky hlavy. (S. 156)
Rozšiřte mírně mezeru mezi sedákem a opěradlem.
Připněte přezky na speciální
upevňovací tyče.
Pokud má dětská sedačka horní
řemen, měl by být horní řemen za-
háknut do držáku úchytu.
Instalace s pevnými úchyty ISOFIX
1
1
2
2
3
