TOYOTA RAV4 HYBRID 2016 Návod na použití (in Czech)

711-1. Pro bezpečné používání
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení

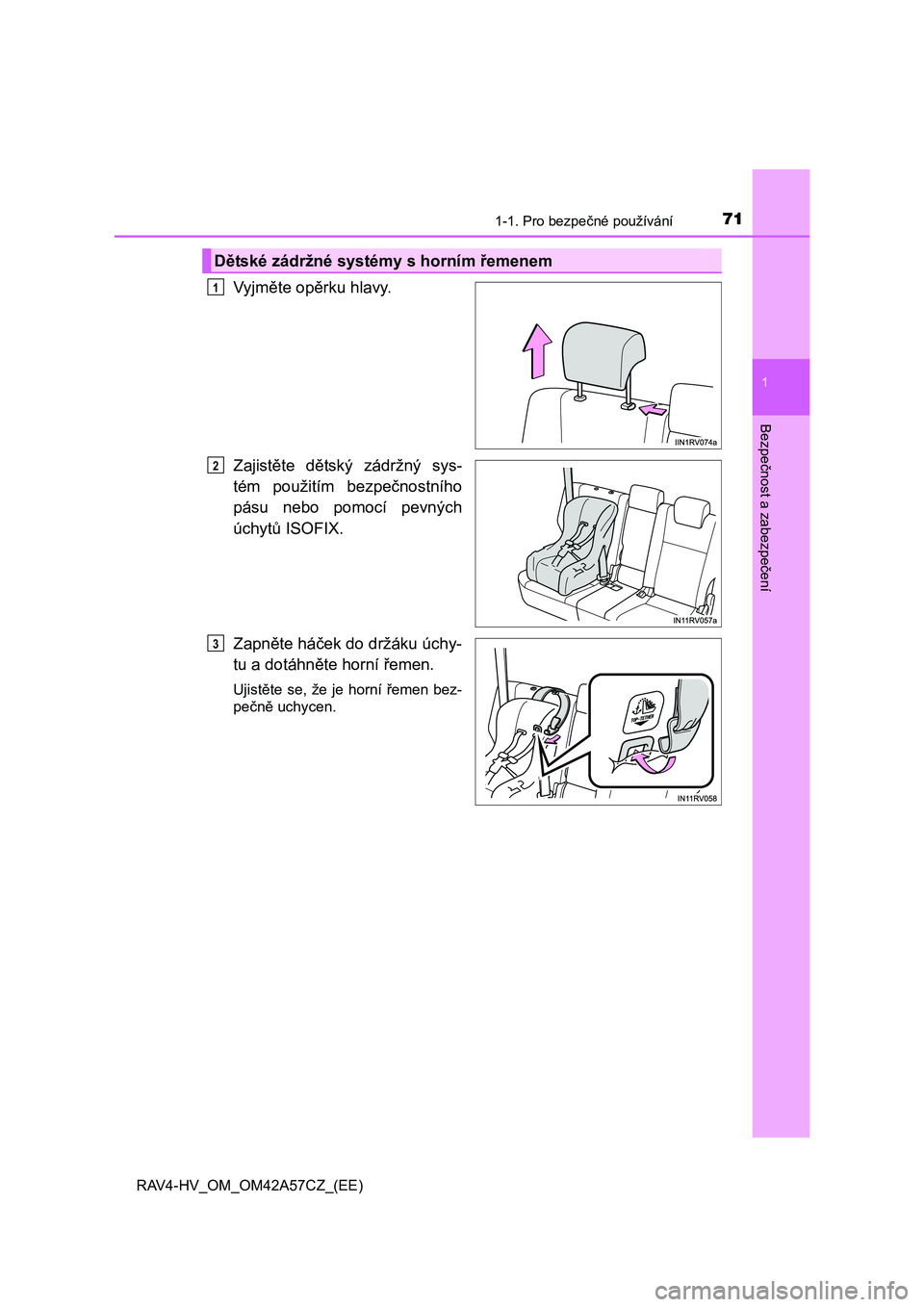

Vyjměte opěrku hlavy.
Zajistěte dětský zádržný sys-
tém použitím bezpečnostního
pásu nebo pomocí pevných
úchytů ISOFIX.
Zapněte háček do držáku úchy-
tu a dotáhněte horní řemen.
Ujistěte se, že je horní řemen bez-
pečně uchycen.
Dětské zádržné systémy s horním řemenem
1
2
3

721-1. Pro bezpečné používání
RAV4-HV_OM_OM42A57CZ_(EE)

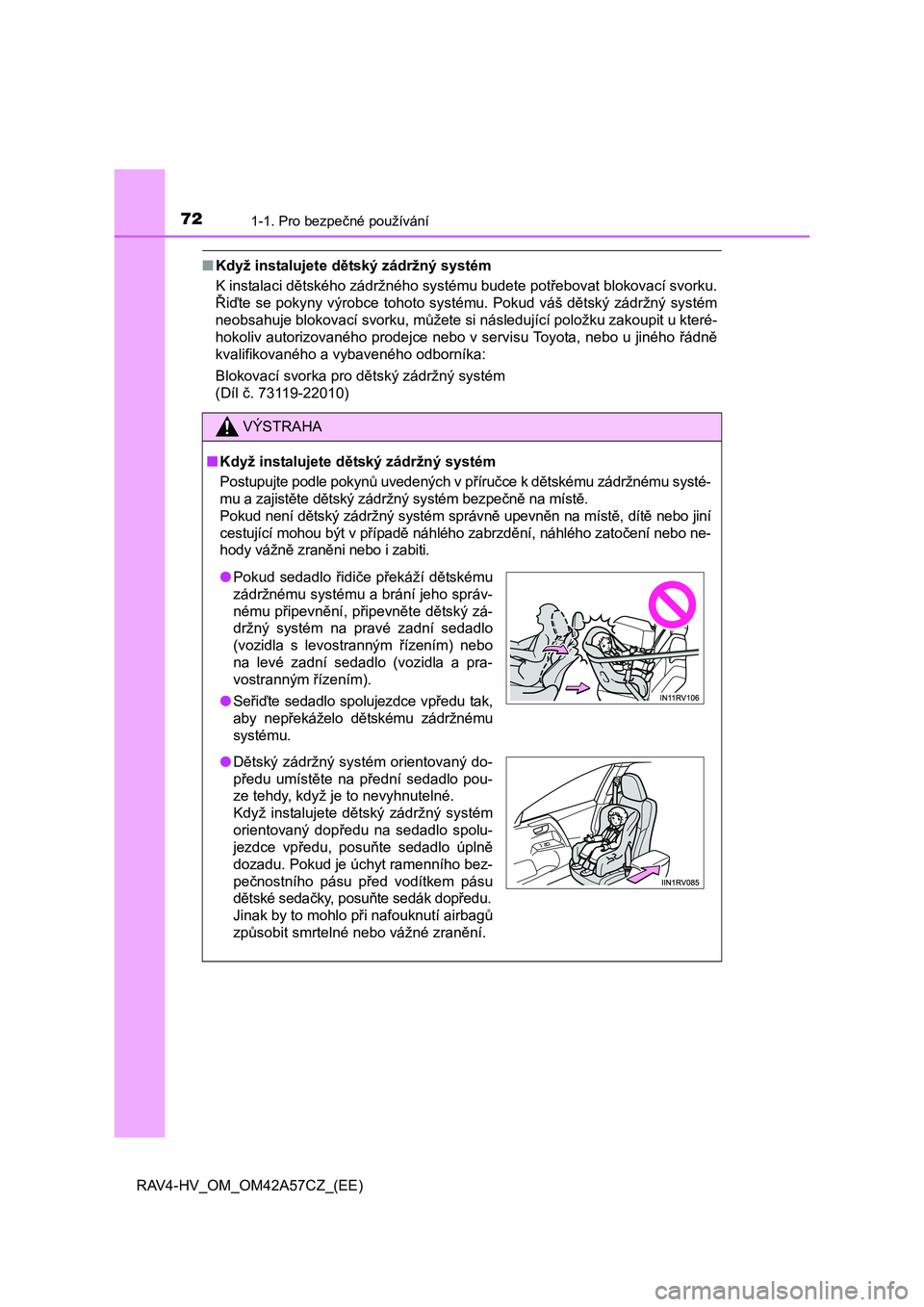

■Když instalujete dětský zádržný systém
K instalaci dětského zádržného systému budete potřebovat blokovací svorku.
Řiďte se pokyny výrobce tohoto systému. Pokud váš dětský zádržný systém
neobsahuje blokovací svorku, můžete si následující položku zakoupit u které-
hokoliv autorizovaného prodejce nebo v servisu Toyota, nebo u jiného řádně
kvalifikovaného a vybaveného odborníka:
Blokovací svorka pro dětský zádržný systém
(Díl č. 73119-22010)
VÝSTRAHA
■Když instalujete dětský zádržný systém
Postupujte podle pokynů uvedených v příručce k dětskému zádržnému systé-
mu a zajistěte dětský zádržný systém bezpečně na místě.
Pokud není dětský zádržný systém správně upevněn na místě, dítě nebo jiní
cestující mohou být v případě náhlého zabrzdění, náhlého zatočení nebo ne-
hody vážně zraněni nebo i zabiti.
●Pokud sedadlo řidiče překáží dětskému
zádržnému systému a brání jeho správ-
nému připevnění, připevněte dětský zá-
držný systém na pravé zadní sedadlo
(vozidla s levostranným řízením) nebo
na levé zadní sedadlo (vozidla a pra-
vostranným řízením).
●Seřiďte sedadlo spolujezdce vpředu tak,
aby nepřekáželo dětskému zádržnému
systému.
●Dětský zádržný systém orientovaný do-
předu umístěte na přední sedadlo pou-
ze tehdy, když je to nevyhnutelné.
Když instalujete dětský zádržný systém
orientovaný dopředu na sedadlo spolu-
jezdce vpředu, posuňte sedadlo úplně
dozadu. Pokud je úchyt ramenního bez-
pečnostního pásu před vodítkem pásu
dětské sedačky, posuňte sedák dopředu.
Jinak by to mohlo při nafouknutí airbagů
způsobit smrtelné nebo vážné zranění.

731-1. Pro bezpečné používání
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení

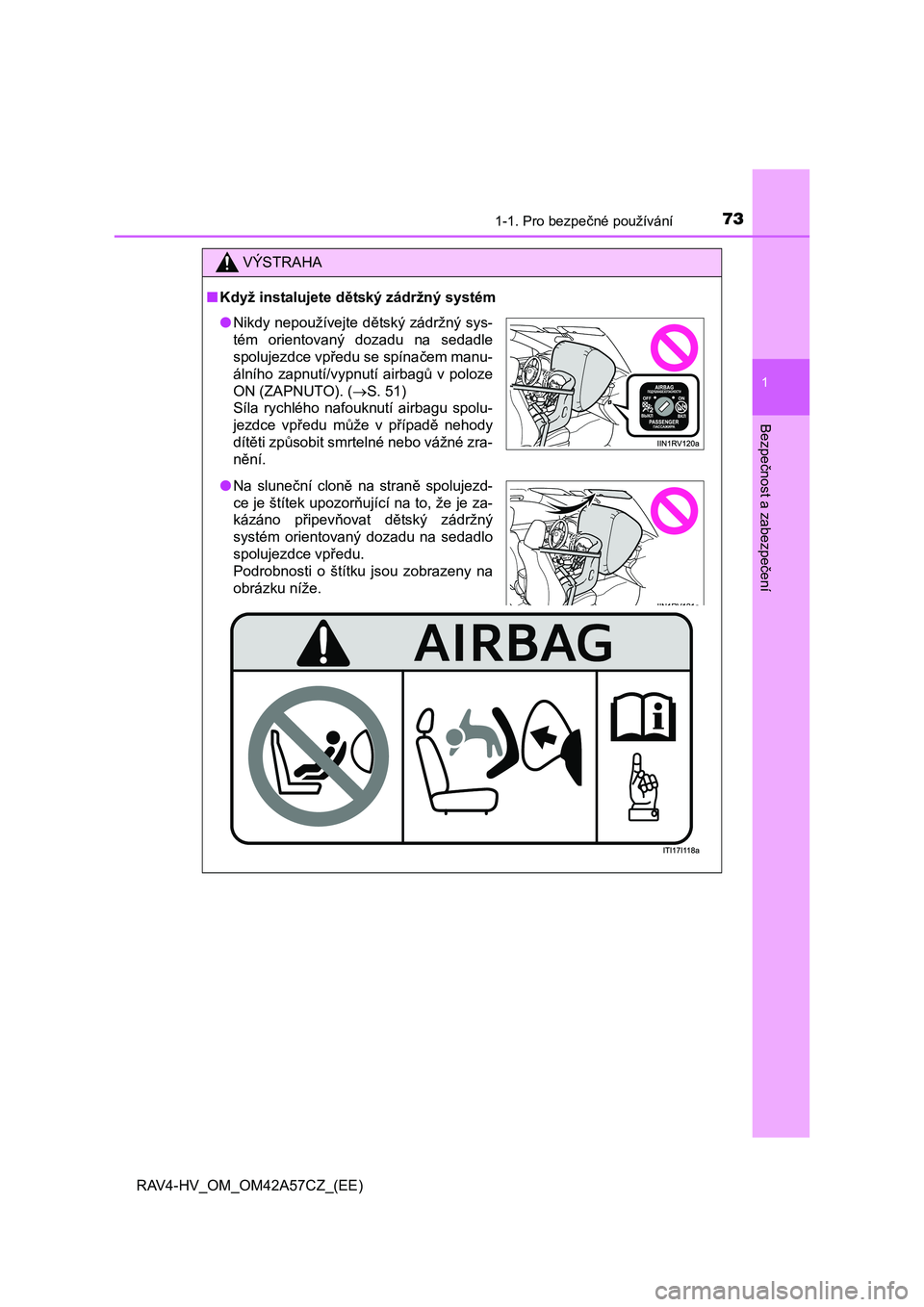

VÝSTRAHA
■Když instalujete dětský zádržný systém
●Nikdy nepoužívejte dětský zádržný sys-
tém orientovaný dozadu na sedadle
spolujezdce vpředu se spínačem manu-
álního zapnutí/vypnutí airbagů v poloze
ON (ZAPNUTO). (S. 51)
Síla rychlého nafouknutí airbagu spolu-
jezdce vpředu může v případě nehody
dítěti způsobit smrtelné nebo vážné zra-
nění.
●Na sluneční cloně na straně spolujezd-
ce je štítek upozorňující na to, že je za-
kázáno připevňovat dětský zádržný
systém orientovaný dozadu na sedadlo
spolujezdce vpředu.
Podrobnosti o štítku jsou zobrazeny na
obrázku níže.

741-1. Pro bezpečné používání
RAV4-HV_OM_OM42A57CZ_(EE)

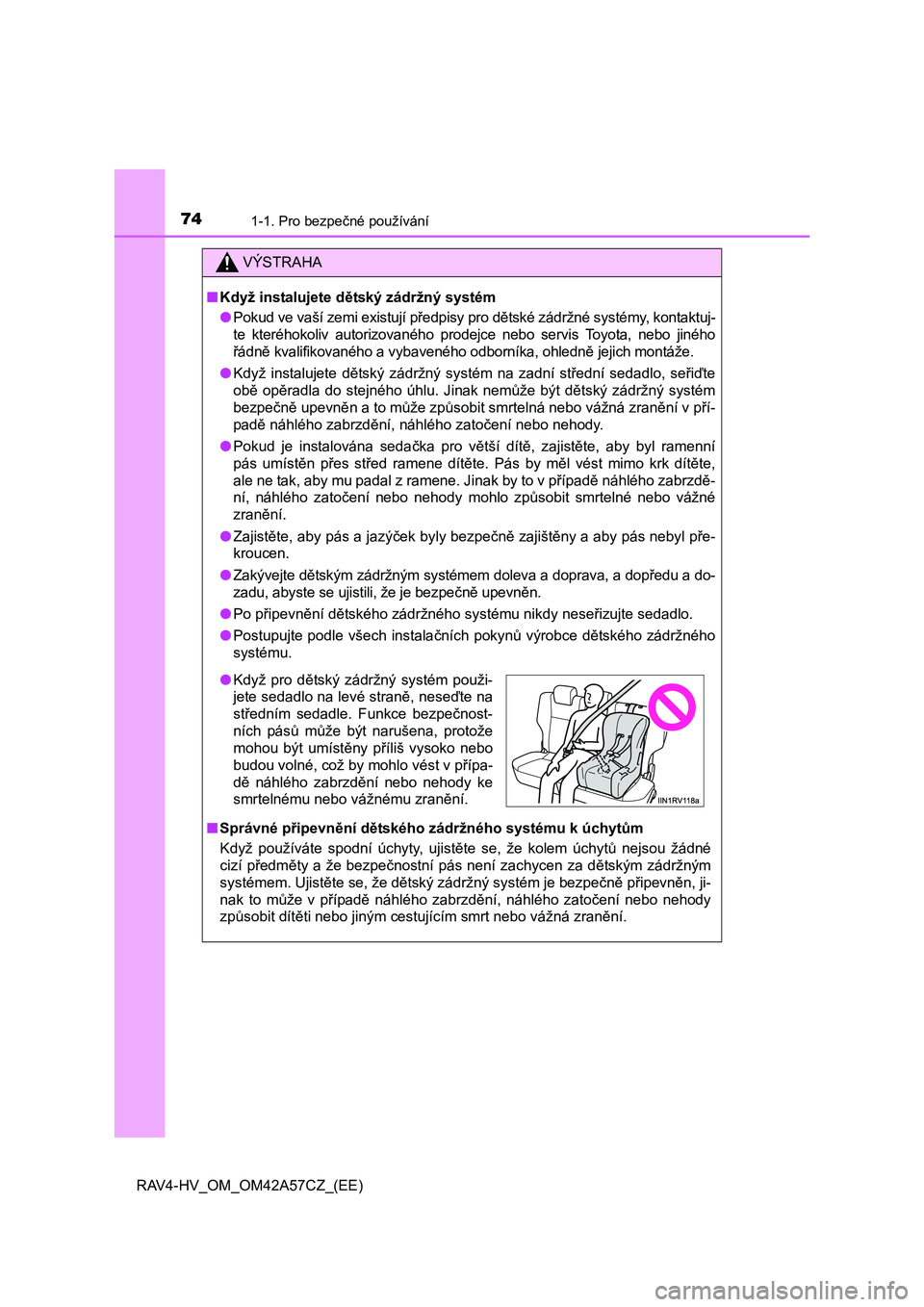

VÝSTRAHA
■Když instalujete dětský zádržný systém
●Pokud ve vaší zemi existují předpisy pro dětské zádržné systémy, kontaktuj-
te kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného
řádně kvalifikovaného a vybaveného odborníka, ohledně jejich montáže.
●Když instalujete dětský zádržný systém na zadní střední sedadlo, seřiďte
obě opěradla do stejného úhlu. Jinak nemůže být dětský zádržný systém
bezpečně upevněn a to může způsobit smrtelná nebo vážná zranění v pří-
padě náhlého zabrzdění, náhlého zatočení nebo nehody.
●Pokud je instalována sedačka pro větší dítě, zajistěte, aby byl ramenní
pás umístěn přes střed ramene dítěte. Pás by měl vést mimo krk dítěte,
ale ne tak, aby mu padal z ramene. Jinak by to v případě náhlého zabrzdě-
ní, náhlého zatočení nebo nehody mohlo způsobit smrtelné nebo vážné
zranění.
●Zajistěte, aby pás a jazýček byly bezpe
čně zajištěny a aby pás nebyl pře-
kroucen.
●Zakývejte dětským zádržným systémem doleva a doprava, a dopředu a do-
zadu, abyste se ujistili, že je bezpečně upevněn.
●Po připevnění dětského zádržného systému nikdy neseřizujte sedadlo.
●Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.
■Správné připevnění dětského zádržného systému k úchytům
Když používáte spodní úchyty, ujistěte se, že kolem úchytů nejsou žádné
cizí předměty a že bezpečnostní pás není zachycen za dětským zádržným
systémem. Ujistěte se, že dětský zádržný systém je bezpečně připevněn, ji-
nak to může v případě náhlého zabrzdění, náhlého zatočení nebo nehody
způsobit dítěti nebo jiným cestujícím smrt nebo vážná zranění.
●Když pro dětský zádržný systém použi-
jete sedadlo na levé straně, neseďte na
středním sedadle. Funkce bezpečnost-
ních pásů může být narušena, protože
mohou být umístěny příliš vysoko nebo
budou volné, což by mohlo vést v přípa-
dě náhlého zabrzdění nebo nehody ke
smrtelnému nebo vážnému zranění.

751-1. Pro bezpečné používání
1
Bezpečnost a zabezpečení
RAV4-HV_OM_OM42A57CZ_(EE)

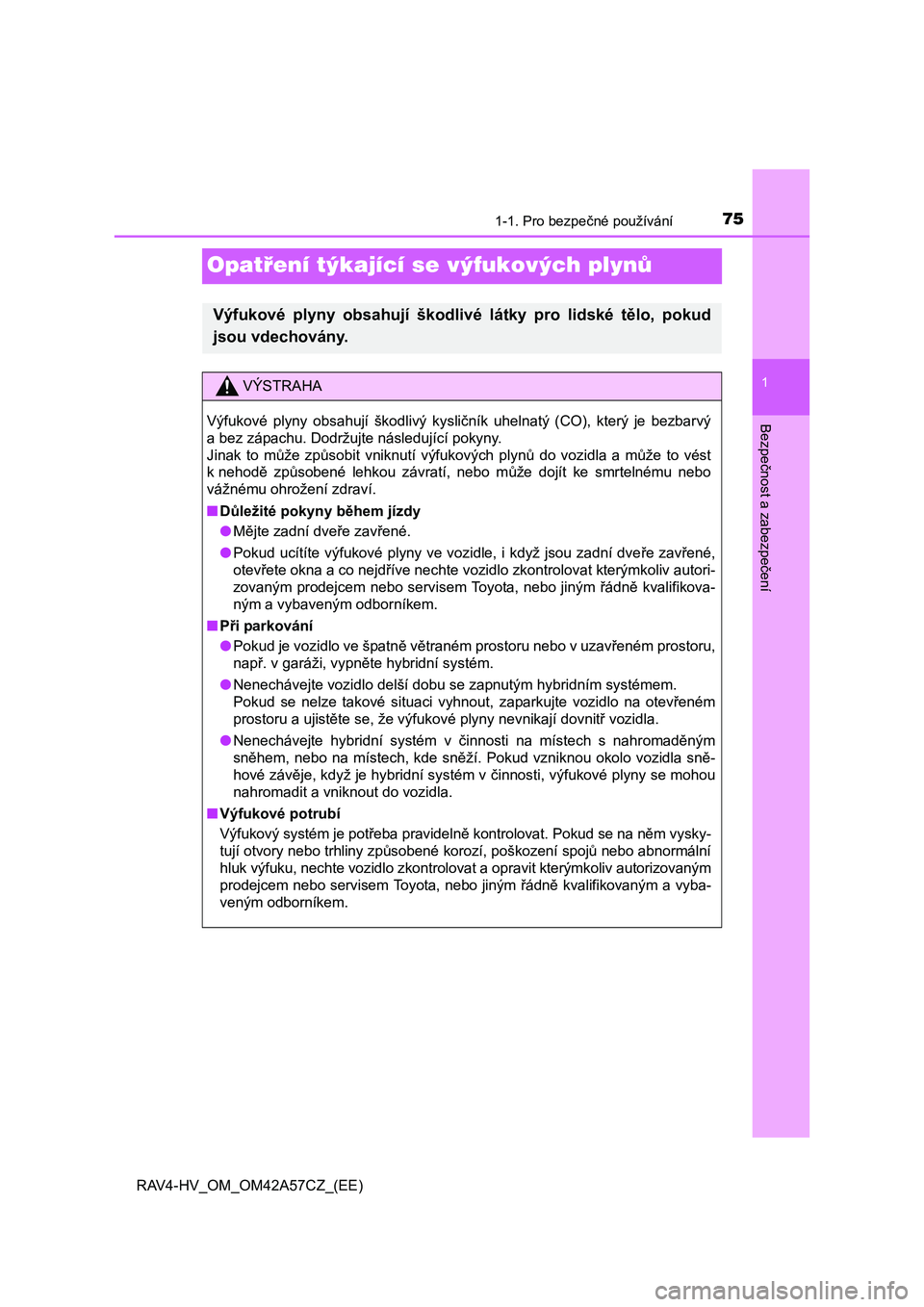

Opatření týkající se výfukových plynů
Výfukové plyny obsahují škodlivé látky pro lidské tělo, pokud
jsou vdechovány.
VÝSTRAHA
Výfukové plyny obsahují škodlivý kysličník uhelnatý (CO), který je bezbarvý
a bez zápachu. Dodržujte následující pokyny.
Jinak to může způsobit vniknutí výfukových plynů do vozidla a může to vést
k nehodě způsobené lehkou závratí, nebo může dojít ke smrtelnému nebo
vážnému ohrožení zdraví.
■Důležité pokyny během jízdy
●Mějte zadní dveře zavřené.
●Pokud ucítíte výfukové plyny ve vozidle, i když jsou zadní dveře zavřené,
otevřete okna a co nejdříve nechte vozidlo zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem.
■Při parkování
●Pokud je vozidlo ve špatně větraném prostoru nebo v uzavřeném prostoru,
např. v garáži, vypněte hybridní systém.
●Nenechávejte vozidlo delší dobu se zapnutým hybridním systémem.
Pokud se nelze takové situaci vyhnout, zaparkujte vozidlo na otevřeném
prostoru a ujistěte se, že výfukové plyny nevnikají dovnitř vozidla.
●Nenechávejte hybridní systém v činnosti na místech s nahromaděným
sněhem, nebo na místech, kde sněží. Pokud vzniknou okolo vozidla sně-
hové závěje, když je hybridní systém v činnosti, výfukové plyny se mohou
nahromadit a vniknout do vozidla.
■Výfukové potrubí
Výfukový systém je pot
řeba pravidelně kontrolovat. Pokud se na něm vysky-
tují otvory nebo trhliny způsobené korozí, poškození spojů nebo abnormální
hluk výfuku, nechte vozidlo zkontrolovat a opravit kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.

761-2. Hybridní systém
RAV4-HV_OM_OM42A57CZ_(EE)

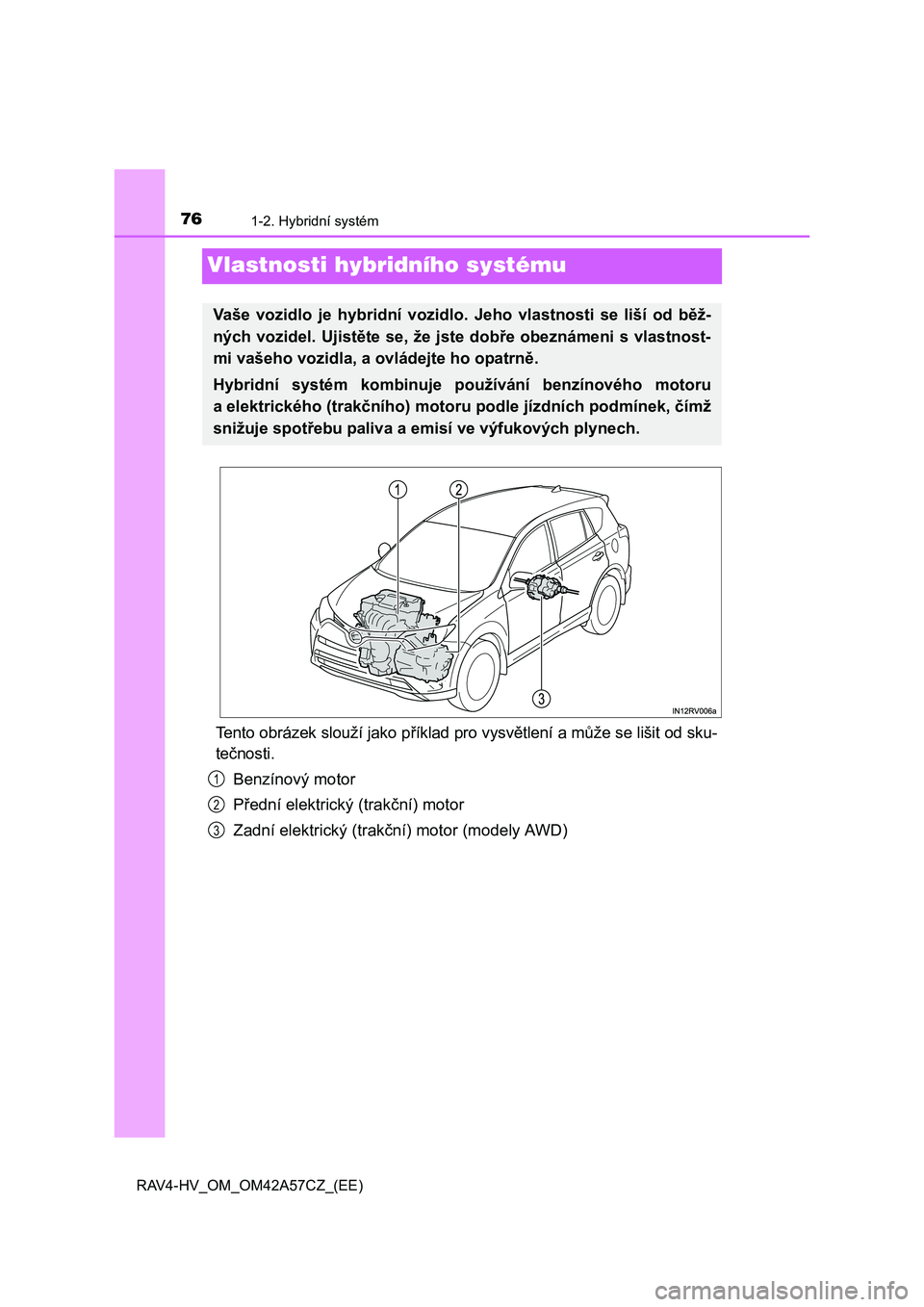

Vlastnosti hybridního systému
Tento obrázek slouží jako příklad pro vysvětlení a může se lišit od sku-
tečnosti.
Benzínový motor
Přední elektrický (trakční) motor
Zadní elektrický (trakční) motor (modely AWD)
Vaše vozidlo je hybridní vozidlo. Jeho vlastnosti se liší od běž-
ných vozidel. Ujistěte se, že jste dobře obeznámeni s vlastnost-
mi vašeho vozidla, a ovládejte ho opatrně.
Hybridní systém kombinuje používání benzínového motoru
a elektrického (trakčního) motoru podle jízdních podmínek, čímž
snižuje spotřebu paliva a emisí ve výfukových plynech.
1
2
3

771-2. Hybridní systém
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení

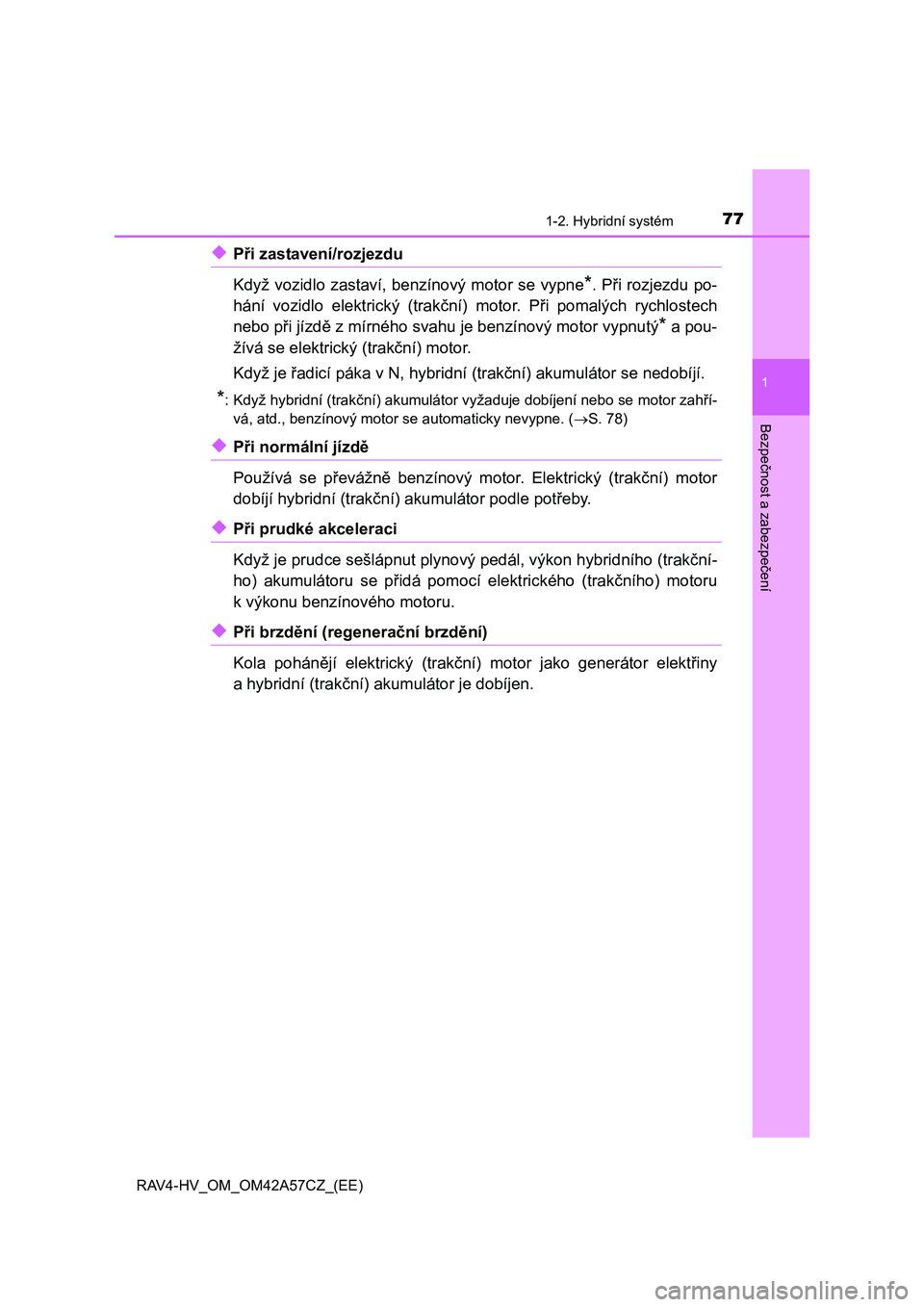

◆Při zastavení/rozjezdu
Když vozidlo zastaví, benzínový motor se vypne
*. Při rozjezdu po-
hání vozidlo elektrický (trakční) motor. Při pomalých rychlostech
nebo při jízdě z mírného svahu je benzínový motor vypnutý
* a pou-
žívá se elektrický (trakční) motor.
Když je řadicí páka v N, hybridní (trakční) akumulátor se nedobíjí.
*: Když hybridní (trakční) akumulátor vyžaduje dobíjení nebo se motor zahří-
vá, atd., benzínový motor se automaticky nevypne. (S. 78)
◆Při normální jízdě
Používá se převážně benzínový motor. Elektrický (trakční) motor
dobíjí hybridní (trakční) akumulátor podle potřeby.
◆Při prudké akceleraci
Když je prudce sešlápnut plynový pedál, výkon hybridního (trakční-
ho) akumulátoru se přidá pomocí elektrického (trakčního) motoru
k výkonu benzínového motoru.
◆Při brzdění (regenerační brzdění)
Kola pohánějí elektrický (trakční) motor jako generátor elektřiny
a hybridní (trakční) akumulátor je dobíjen.

781-2. Hybridní systém
RAV4-HV_OM_OM42A57CZ_(EE)

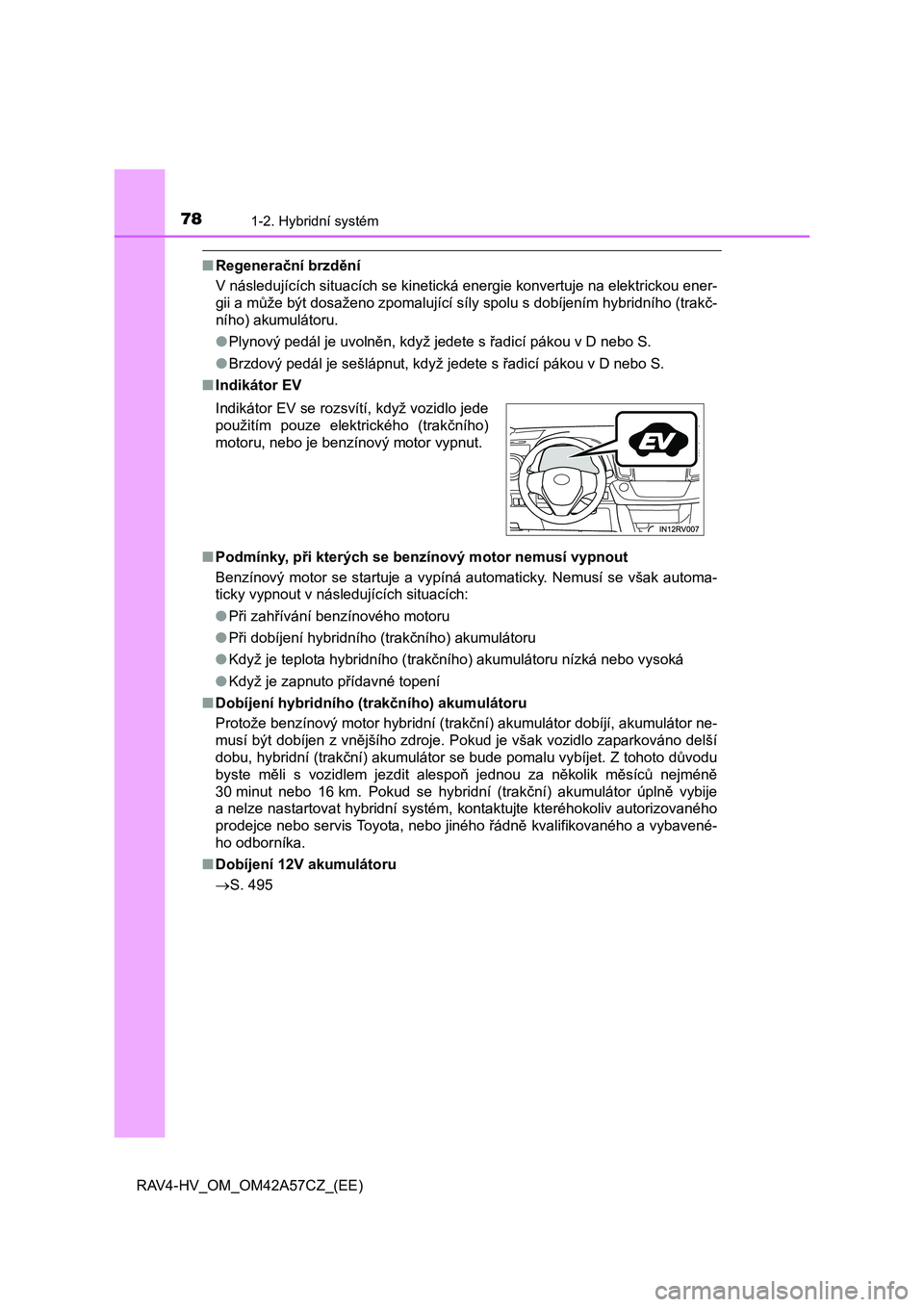

■Regenerační brzdění
V následujících situacích se kinetická energie konvertuje na elektrickou ener-
gii a může být dosaženo zpomalující síly spolu s dobíjením hybridního (trakč-
ního) akumulátoru.
●Plynový pedál je uvolněn, když jedete s řadicí pákou v D nebo S.
●Brzdový pedál je sešlápnut, když jedete s řadicí pákou v D nebo S.
■Indikátor EV
■Podmínky, při kterých se benzínový motor nemusí vypnout
Benzínový motor se startuje a vypíná automaticky. Nemusí se však automa-
ticky vypnout v následujících situacích:
●Při zahřívání benzínového motoru
●Při dobíjení hybridního (trakčního) akumulátoru
●Když je teplota hybridního (trakčního) akumulátoru nízká nebo vysoká
●Když je zapnuto přídavné topení
■Dobíjení hybridního (trakčního) akumulátoru
Protože benzínový motor hybridní (trakční) akumulátor dobíjí, akumulátor ne-
musí být dobíjen z vnějšího zdroje. Pokud je však vozidlo zaparkováno delší
dobu, hybridní (trakční) akumulátor se bude pomalu vybíjet. Z tohoto důvodu
byste měli s vozidlem jezdit alespoň jednou za několik měsíců nejméně
30 minut nebo 16 km. Pokud se hybridní (trakční) akumulátor úplně vybije
a nelze nastartovat hybridní systém, kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
■Dobíjení 12V akumulátoru
S. 495 Indikátor EV se rozsvítí, když vozidlo jede
použitím pouze elektrického (trakčního)
motoru, nebo je benzínový motor vypnut.

791-2. Hybridní systém
1
RAV4-HV_OM_OM42A57CZ_(EE)
Bezpečnost a zabezpečení

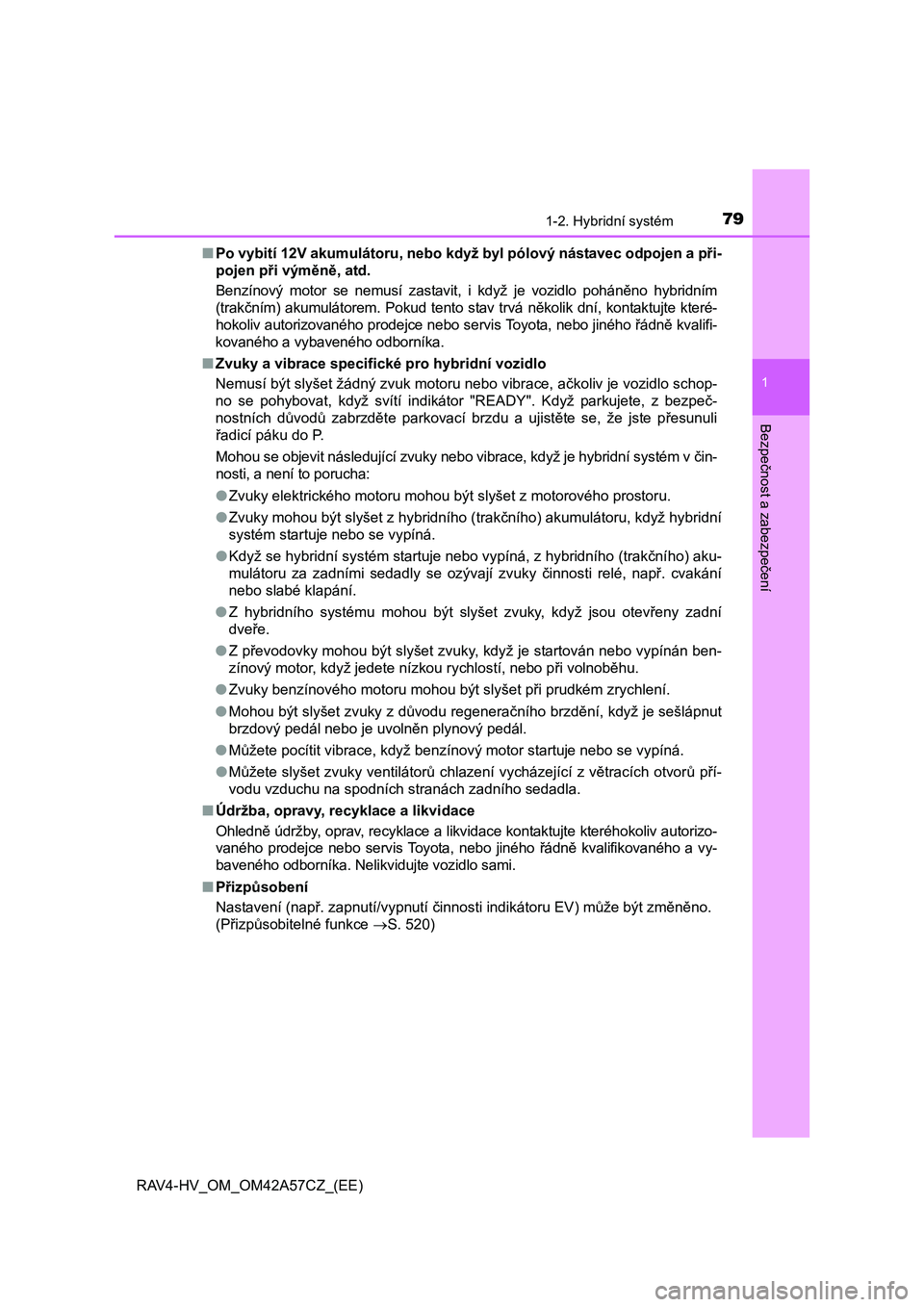

■Po vybití 12V akumulátoru, nebo když byl pólový nástavec odpojen a při-
pojen při výměně, atd.
Benzínový motor se nemusí zastavit, i když je vozidlo poháněno hybridním
(trakčním) akumulátorem. Pokud tento stav trvá několik dní, kontaktujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifi-
kovaného a vybaveného odborníka.
■Zvuky a vibrace specifické pro hybridní vozidlo
Nemusí být slyšet žádný zvuk motoru nebo vibrace, ačkoliv je vozidlo schop-
no se pohybovat, když svítí indikátor "READY". Když parkujete, z bezpeč-
nostních důvodů zabrzděte parkovací brzdu a ujistěte se, že jste přesunuli
řadicí páku do P.
Mohou se objevit následující zvuky nebo vibrace, když je hybridní systém v čin-
nosti, a není to porucha:
●Zvuky elektrického motoru mohou být slyšet z motorového prostoru.
●Zvuky mohou být slyšet z hybridního (trakčního) akumulátoru, když hybridní
systém startuje nebo se vypíná.
●Když se hybridní systém startuje nebo vypíná, z hybridního (trakčního) aku-
mulátoru za zadními sedadly se ozývají zvuky činnosti relé, např. cvakání
nebo slabé klapání.
●Z hybridního systému mohou být slyšet zvuky, když jsou otevřeny zadní
dveře.
●Z převodovky mohou být slyšet zvuky, když je startován nebo vypínán ben-
zínový motor, když jedete nízkou rychlostí, nebo při volnoběhu.
●Zvuky benzínového motoru mohou být slyšet při prudkém zrychlení.
●Mohou být slyšet zvuky z důvodu regeneračního brzdění, když je sešlápnut
brzdový pedál nebo je uvolněn plynový pedál.
●M
ůžete pocítit vibrace, když benzínový motor startuje nebo se vypíná.
●Můžete slyšet zvuky ventilátorů chlazení vycházející z větracích otvorů pří-
vodu vzduchu na spodních stranách zadního sedadla.
■Údržba, opravy, recyklace a likvidace
Ohledně údržby, oprav, recyklace a likvidace kontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vy-
baveného odborníka. Nelikvidujte vozidlo sami.
■Přizpůsobení
Nastavení (např. zapnutí/vypnutí činnosti indikátoru EV) může být změněno.
(Přizpůsobitelné funkce S. 520)

801-2. Hybridní systém
RAV4-HV_OM_OM42A57CZ_(EE)

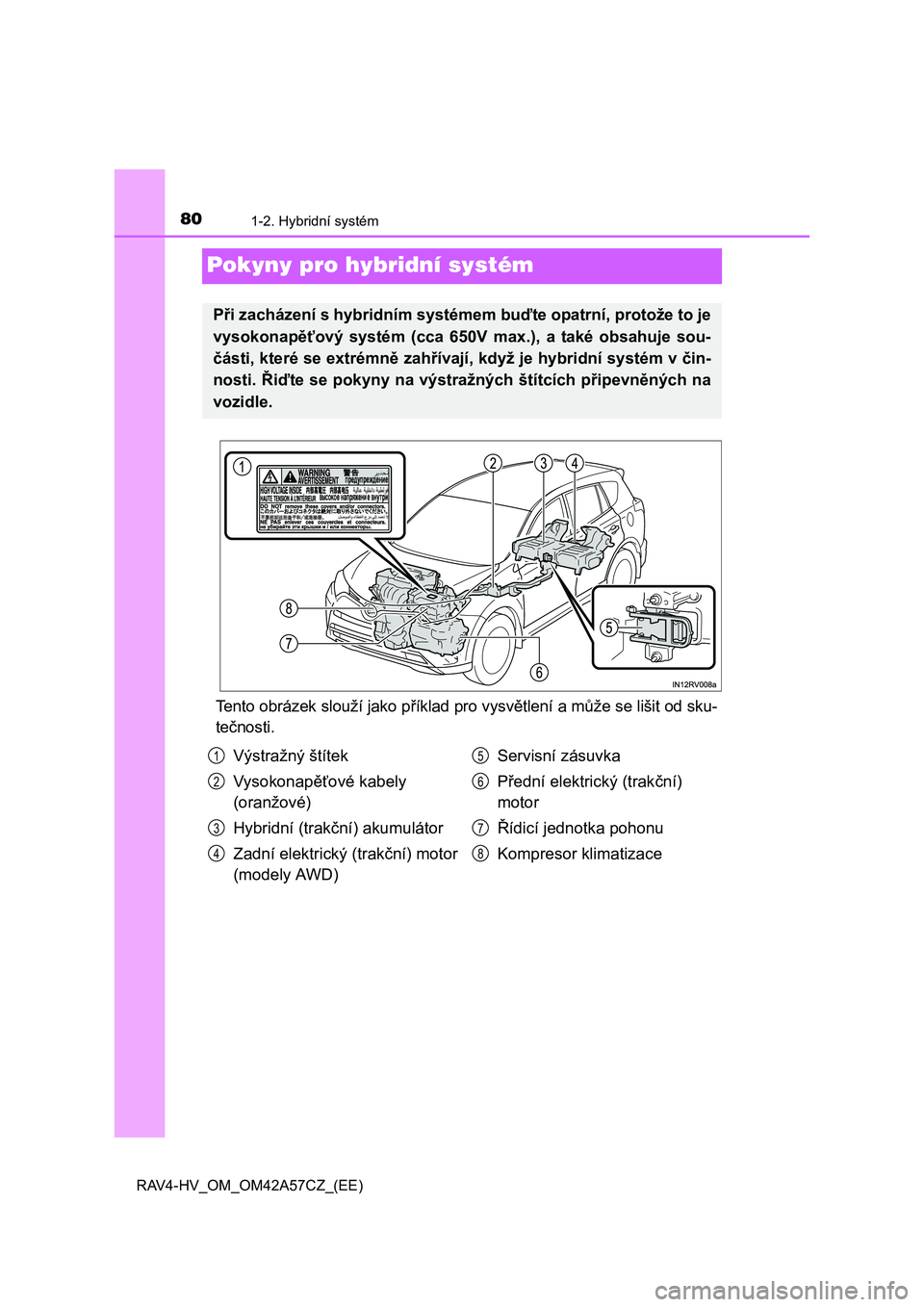

Pokyny pro hybridní systém
Tento obrázek slouží jako příklad pro vysvětlení a může se lišit od sku-
te čnosti.
Při zacházení s hybridním systémem buďte opatrní, protože to je
vysokonap ěťový systém (cca 650V max.), a také obsahuje sou-
č ásti, které se extrémně zahřívají, když je hybridní systém v čin-
nosti. Řiďte se pokyny na výstražných štítcích připevněných na
vozidle.
Výstražný štítek
Vysokonap ěťové kabely
(oranžové)
Hybridní (trak ční) akumulátor
Zadní elektrický (trak ční) motor
(modely AWD)
Servisní zásuvka
P řední elektrický (trakční)
motor
Ř ídicí jednotka pohonu
Kompresor klimatizace
1
2
3
4
5
6
7
8
