Bij problemen
Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is moge lijk te ver ontladen. (→Blz. 535)
● Een of beide accuklem(men) kan (kunnen) loszitten. (→Blz. 421)
Neem contact op met een erkende Toyota-dealer of hersteller/rep ara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige als het probleem niet verholpen kan worden of als de
reparatieprocedure niet bekend is.
Wanneer het hybridesysteem niet start maar de startknop normaal
werkt, kan het systeem aan de hand van de volgende stappen voor lo-
pig worden gestart:
Gebruik deze startprocedur e alleen in noodgevallen.
Activeer de parkeerrem.
Zet de selectiehe ndel in stand P.
Zet het contact in stand ACC.
Houd de startknop g edurende 15 seconden ingedrukt terwijl het
rempedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan wor-
den gestart, kan er een storing in het systeem aanwezig zijn. L aat de
auto nakijken door een erkende Toyota-dealer of hersteller/repa rateur
of een andere naar behoren gek walificeerde en uitgeruste deskun -
dige.

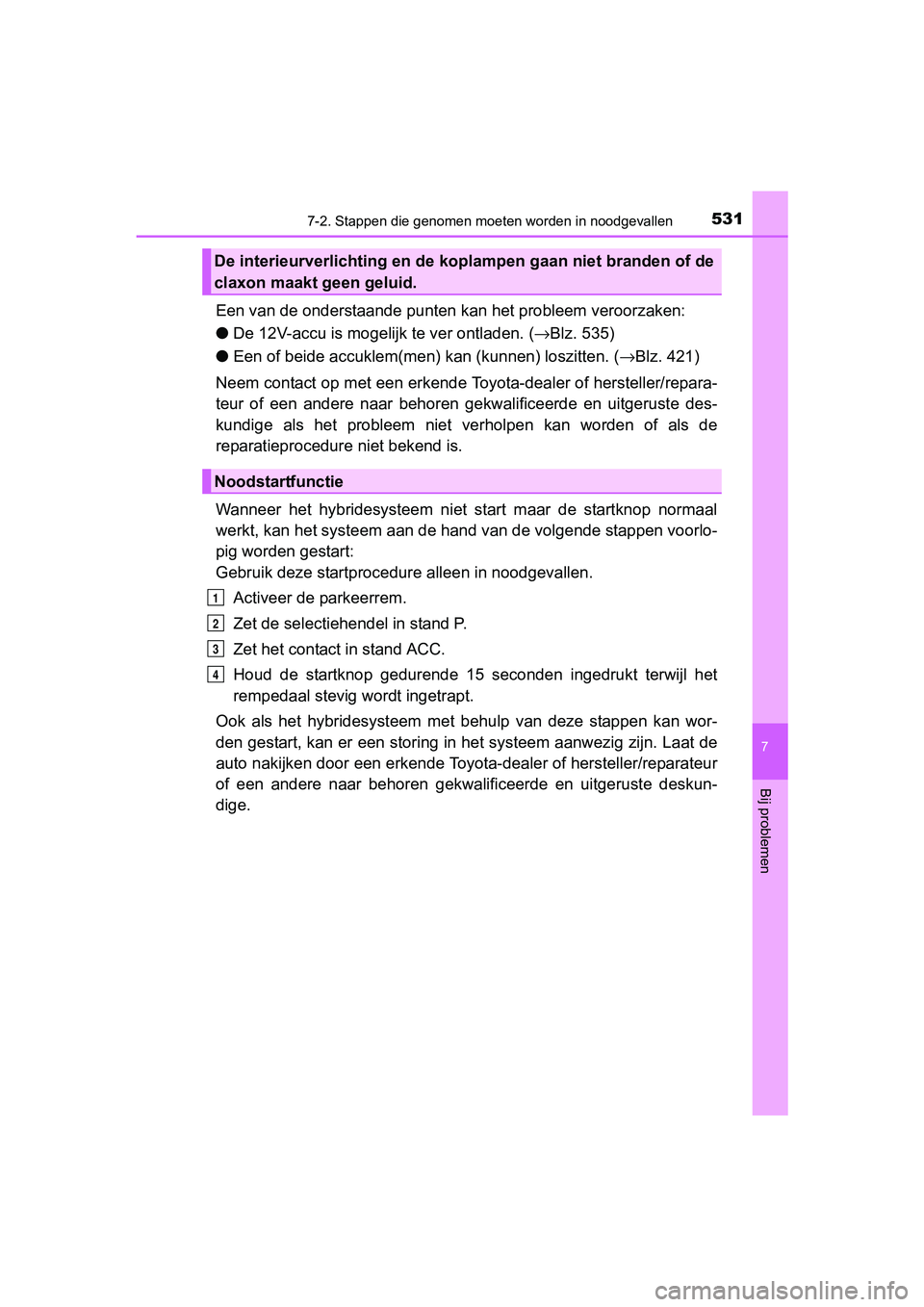

De interieurverlichting en de koplampen gaan niet branden of de
claxon maakt geen geluid.
Noodstartfunctie
1
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book Page 531 Friday, August 5, 2016 4:24 PM

5327-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Als de elektronische sleutel niet goed
werkt
Gebruik de mechanische sleutel
( → Blz. 120) om de volgende han-
delingen uit te voeren:
Vergrendelen van alle portieren
Ontgrendelen van alle portieren
Als de communicatie tussen de e lektronische sleutel en de auto
is verbroken ( →Blz. 164) of de elektronische sleutel niet kan
worden gebruikt omdat de batterij leeg is, werken het Smart
entry-systeem met startknop en de afstandsbediening niet. In
dergelijke gevallen kunnen de portieren en de achterklep wor-
den geopend of kan het hybridesysteem worden gestart volgens
onderstaande procedure.
Vergrendelen en ontgrendelen van de portieren
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 532 Friday, August 5, 2016 4:24 PM

5337-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Controleer of de selectiehendel in stand P staat en trap het re mpe-
daal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/rep ara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige als het hybri desysteem nog steeds n iet kan worden gestart.

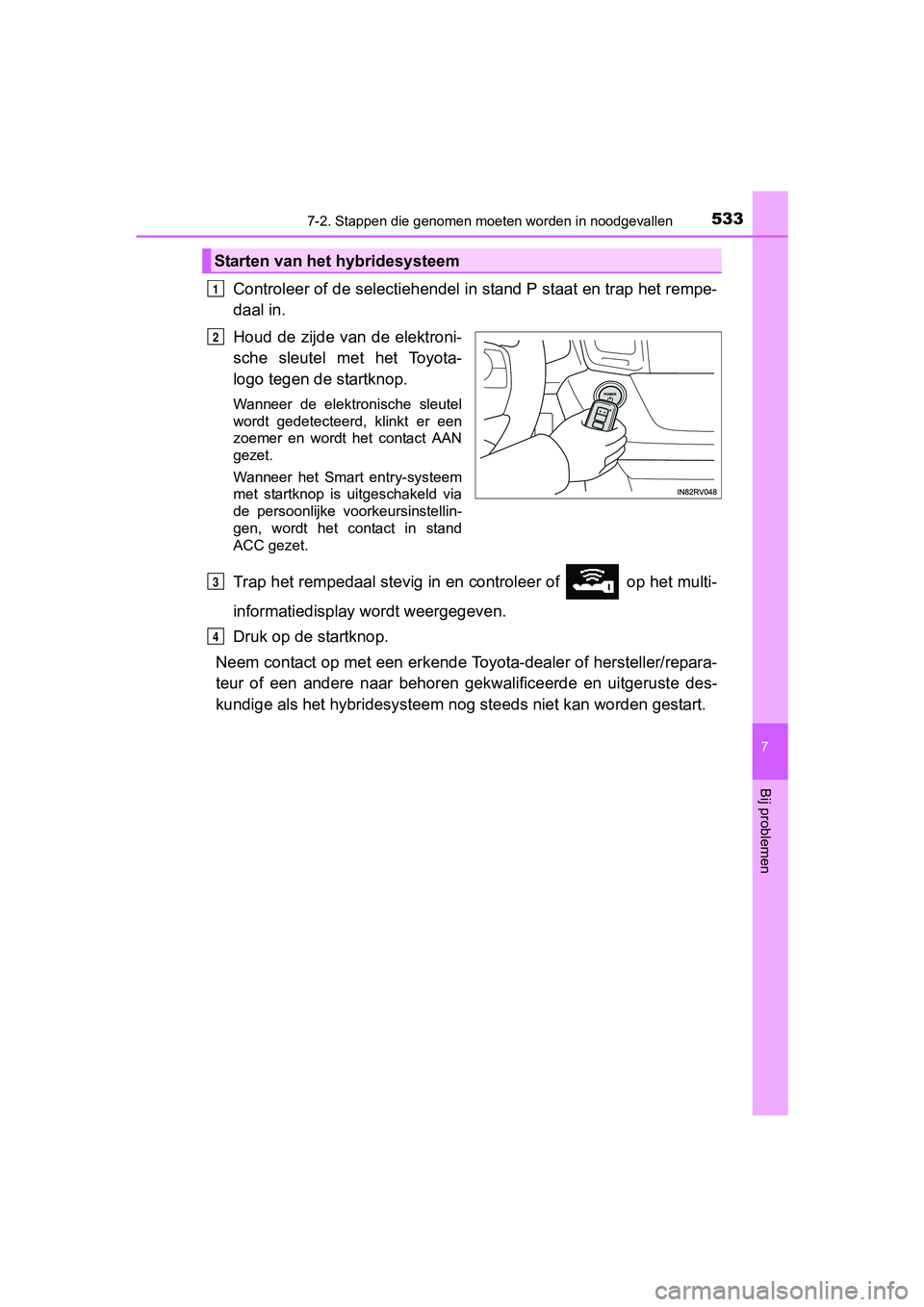

Starten van het hybridesysteem
1
2
3
4
RAV4-HV_OM_OM42B04E_(EE).book Page 533 Friday, August 5, 2016 4:24 PM

5347-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
■Uitschakelen van het hybridesysteem
Zet de selectiehendel in stand P en druk op de startknop zoals u normaal
doet bij het uitschakelen van het hybridesysteem.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervange n als deze ont-
laden is. ( →Blz. 447)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sle utel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechani sche sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld.
■ Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens stap hierboven op de st artknop.
Het hybridesysteem wordt niet ingeschakeld en de stand verander t iedere
keer dat de knop wordt ingedrukt. ( →Blz. 230)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop niet is uit geschakeld
via de persoonlijke voorkeursinstellingen. Is de functie uitgeschakeld, scha-
kel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 566)
● Controleer of de energiebesparende functie voor de batterij is ingeschakeld.
Is de functie ingeschakeld, schakel hem dan uit. ( →Blz. 160)
3
RAV4-HV_OM_OM42B04E_(EE).book Page 534 Friday, August 5, 2016 4:24 PM

5357-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen

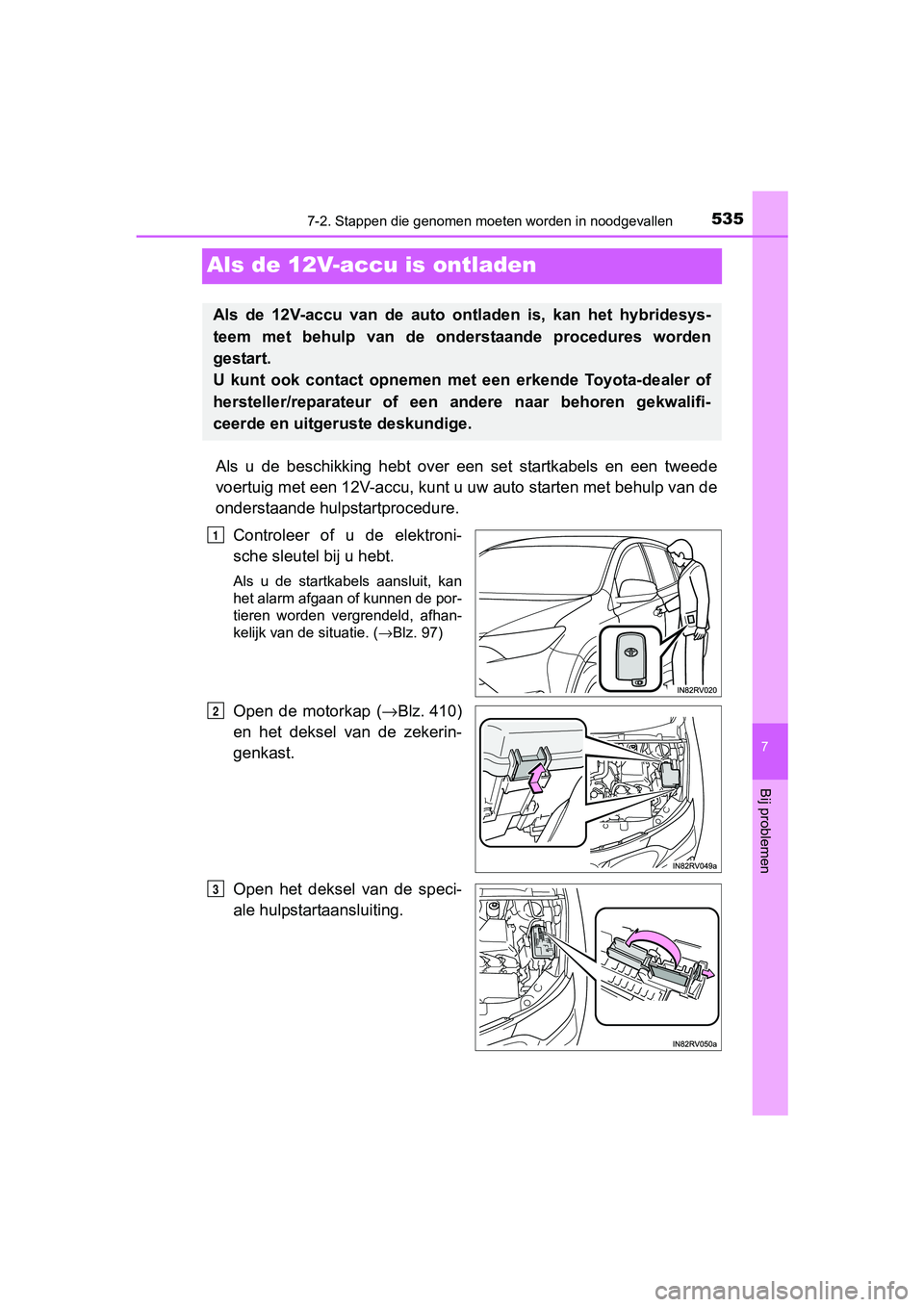

Als de 12V-accu is ontladen
Als u de beschikking hebt over een set startkabels en een tweed e
voertuig met een 12V-ac cu, kunt u uw auto starten met behulp va n de
onderstaande hulpstartprocedure.
Controleer of u de elektroni-
sche sleutel bij u hebt.
Als u de startkabels aansluit, kan
het alarm afgaan of kunnen de por-
tieren worden vergrendeld, afhan-
kelijk van de situatie. ( →Blz. 97)
Open de motorkap (→Blz. 410)
en het deksel van de zekerin-
genkast.
Open het deksel van de speci-
ale hulpstartaansluiting.
Als de 12V-accu van de auto ont laden is, kan het hybridesys-
teem met behulp van de onde rstaande procedures worden
gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book Page 535 Friday, August 5, 2016 4:24 PM

5367-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)

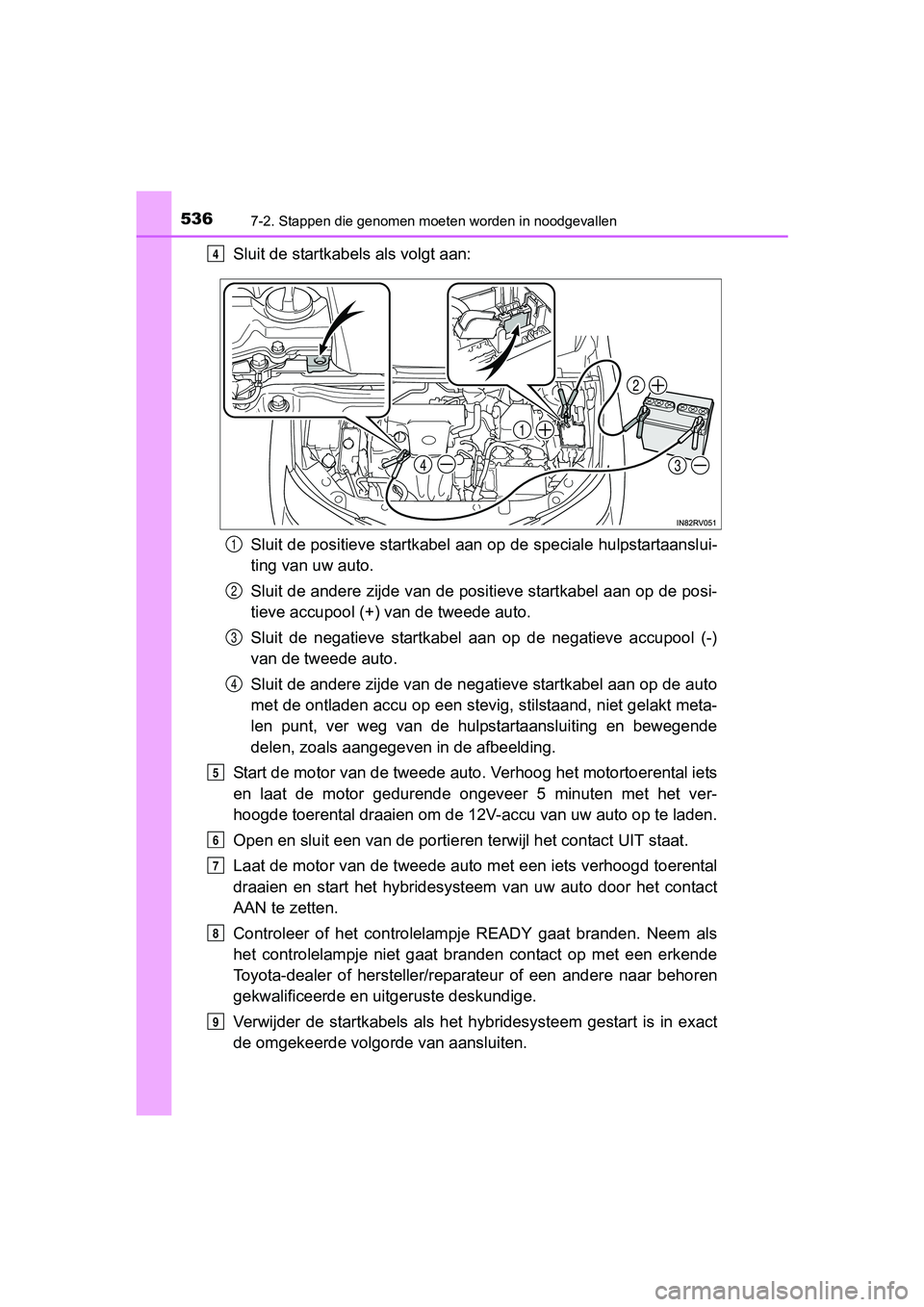

Sluit de startkabels als volgt aan:
Sluit de positieve startkabel aan op de speciale hulpstartaansl ui-
ting van uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de aut o
met de ontladen accu op een stevig, stilstaand, niet gelakt met a-
len punt, ver weg van de hulpstartaansluiting en bewegende
delen, zoals aangegeven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental i ets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de 12V-accu van uw auto op te laden .
Open en sluit een van de portieren terwijl het contact UIT staat.
Laat de motor van de tweede auto met een iets verhoogd toerenta l
draaien en start het hybridesysteem van uw auto door het contac t
AAN te zetten.
Controleer of het controlelampje READY gaat branden. Neem als
het controlelampje niet gaat branden contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
Verwijder de startkabels als het hybridesysteem gestart is in exact
de omgekeerde volgorde van aansluiten.4
4
1
2
3
1
2
3
4
5
6
7
8
9
RAV4-HV_OM_OM42B04E_(EE).book Page 536 Friday, August 5, 2016 4:24 PM

5377-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen

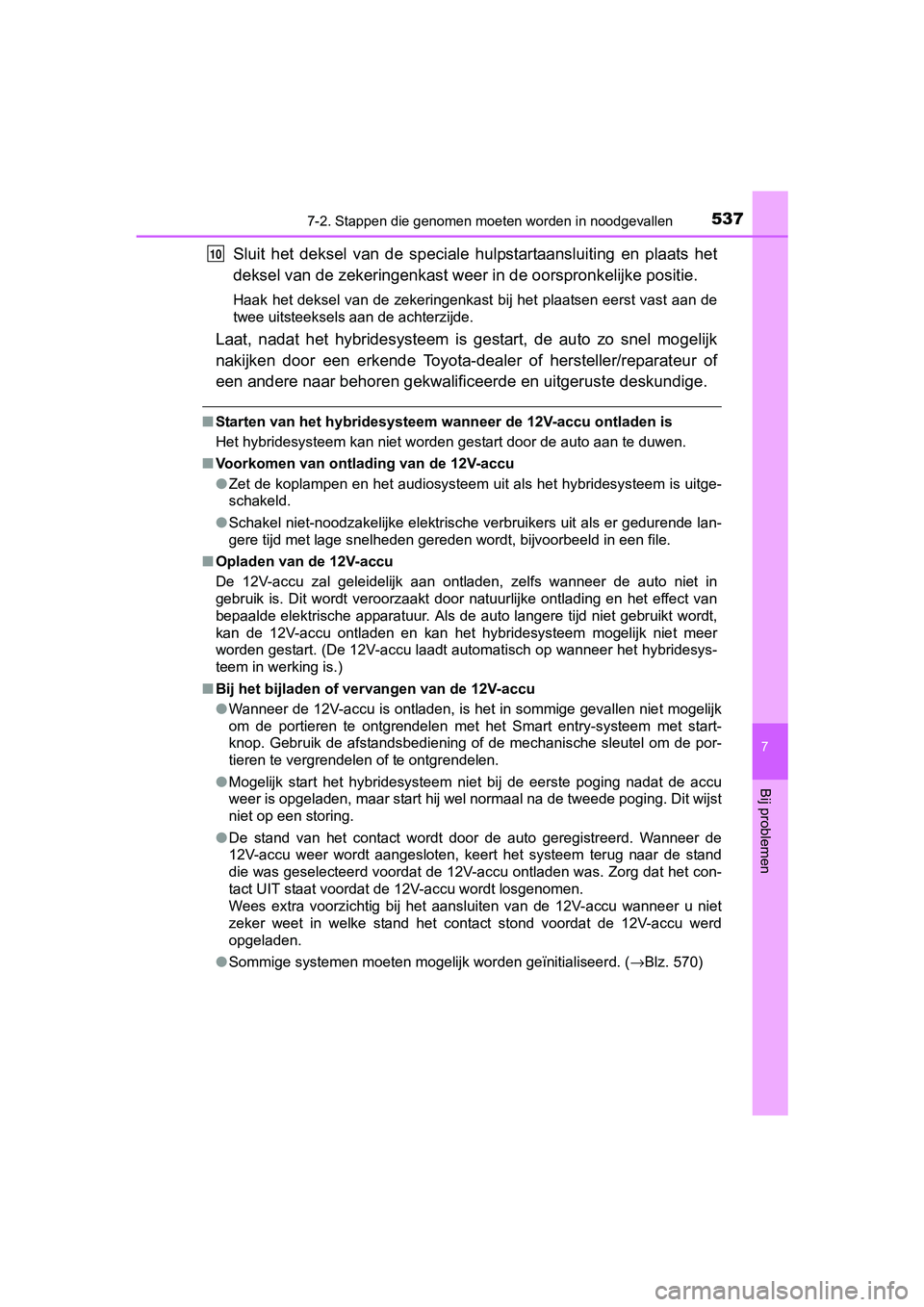

Sluit het deksel van de speciale hulpstartaansluiting en plaats het
deksel van de zekeringenkast wee r in de oorspronkelijke positie.
Haak het deksel van de zekeringenkast bij het plaatsen eerst va st aan de
twee uitsteeksels aan de achterzijde.
Laat, nadat het hybridesysteem is gestart, de auto zo snel moge lijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of
een andere naar behoren gekwalif iceerde en uitgeruste deskundige.
■Starten van het hybridesysteem wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart door de auto aan te duwen.
■ Voorkomen van ontlading van de 12V-accu
●Zet de koplampen en het audiosysteem uit als het hybridesysteem is uitge-
schakeld.
● Schakel niet-noodzakelijke elektrische verbruikers uit als er g edurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het hybridesysteem mogelijk nie t meer
worden gestart. (De 12V-accu laadt automatisch op wanneer het h ybridesys-
teem in werking is.)
■ Bij het bijladen of vervangen van de 12V-accu
●Wanneer de 12V-accu is ontladen, is het in sommige gevallen nie t mogelijk
om de portieren te ontgrendelen met het Smart entry-systeem met start-
knop. Gebruik de afstandsbediening of de mechanische sleutel om de por-
tieren te vergrendelen of te ontgrendelen.
● Mogelijk start het hybridesysteem niet bij de eerste poging nad at de accu
weer is opgeladen, maar start hij wel normaal na de tweede pogi ng. Dit wijst
niet op een storing.
● De stand van het contact wordt door de auto geregistreerd. Wanneer de
12V-accu weer wordt aangesloten, keert het systeem terug naar d e stand
die was geselecteerd voordat de 12V-accu ontladen was. Zorg dat het con-
tact UIT staat voordat de 12V-accu wordt losgenomen.
Wees extra voorzichtig bij het aansluiten van de 12V-accu wanne er u niet
zeker weet in welke stand het contact stond voordat de 12V-accu werd
opgeladen.
● Sommige systemen moeten mogelijk worden geïnitialiseerd. ( →Blz. 570)
10
RAV4-HV_OM_OM42B04E_(EE).book Page 537 Friday, August 5, 2016 4:24 PM

5387-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)

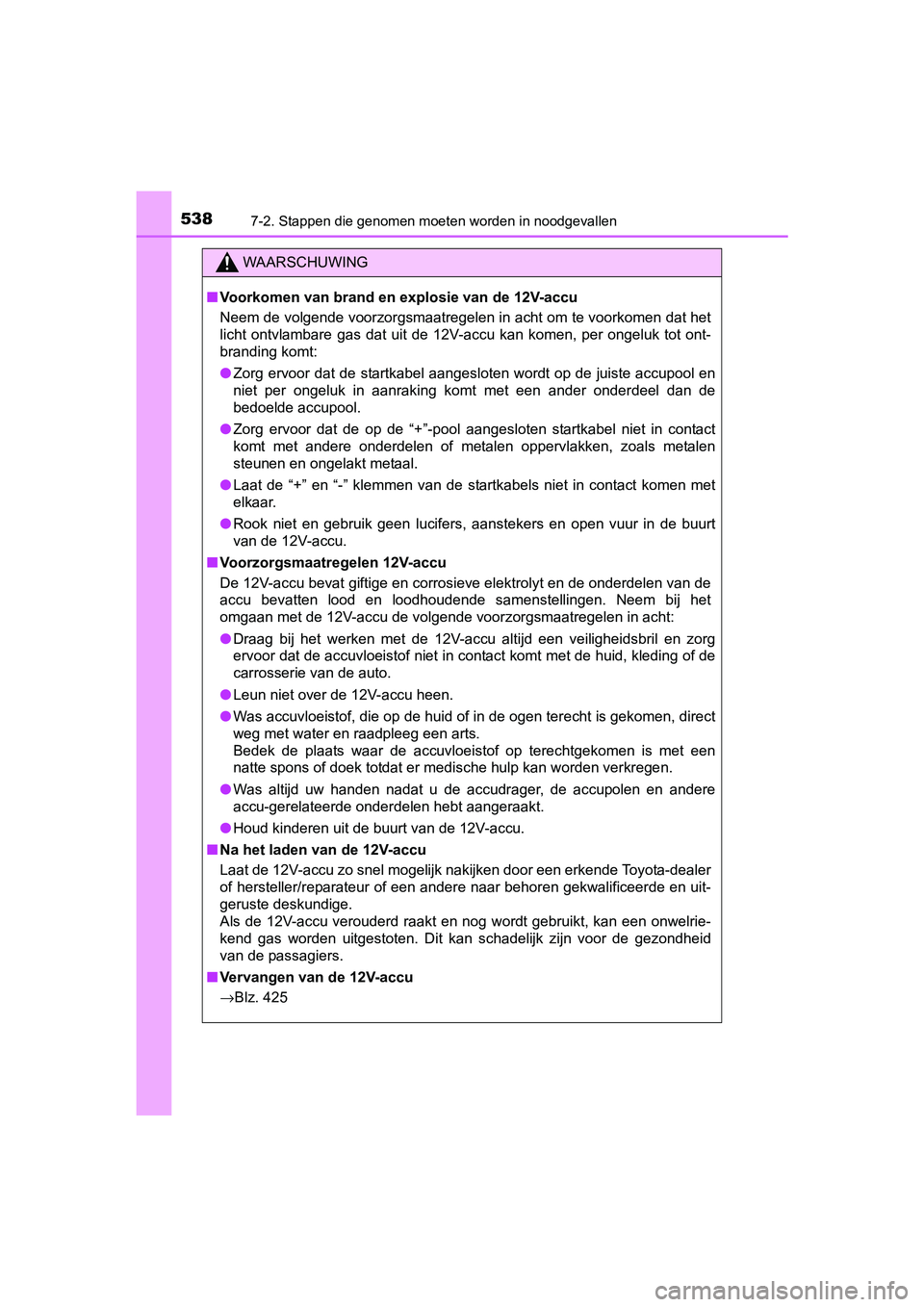

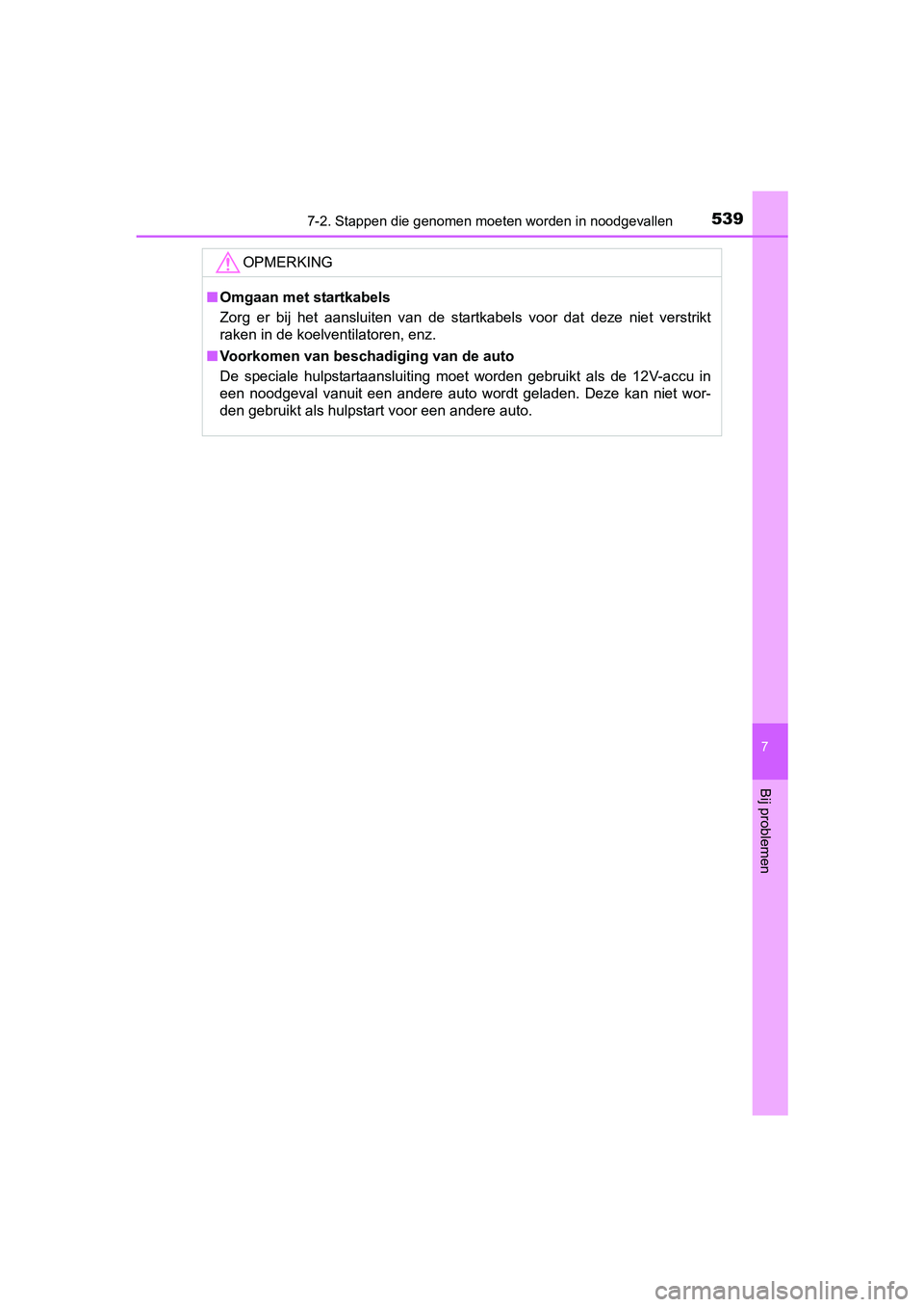

WAARSCHUWING
■Voorkomen van brand en explosie van de 12V-accu
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen d at het
licht ontvlambare gas dat uit de 12V-accu kan komen, per ongelu k tot ont-
branding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste ac cupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet in contact
komt met andere onderdelen of metalen oppervlakken, zoals metal en
steunen en ongelakt metaal.
● Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de 12V-accu.
■ Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve elektrolyt en de onderdelen van de
accu bevatten lood en loodhoudende samenstellingen. Neem bij he t
omgaan met de 12V-accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de 12V-accu altijd een veiligheidsbril en zorg
ervoor dat de accuvloeistof niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de 12V-accu heen.
● Was accuvloeistof, die op de huid of in de ogen terecht is geko men, direct
weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
natte spons of doek totdat er medische hulp kan worden verkrege n.
● Was altijd uw handen nadat u de accudrager, de accupolen en and ere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de 12V-accu.
■ Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk nakijken door een erkende Toy ota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uit-
geruste deskundige.
Als de 12V-accu verouderd raakt en nog wordt gebruikt, kan een onwelrie-
kend gas worden uitgestoten. Dit kan schadelijk zijn voor de ge zondheid
van de passagiers.
■ Vervangen van de 12V-accu
→ Blz. 425
RAV4-HV_OM_OM42B04E_(EE).book Page 538 Friday, August 5, 2016 4:24 PM

5397-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startkabels voor dat deze nie t verstrikt
raken in de koelventilatoren, enz.
■ Voorkomen van beschadiging van de auto
De speciale hulpstartaansluiting moet worden gebruikt als de 12 V-a c c u i n
een noodgeval vanuit een andere auto wordt geladen. Deze kan niet wor-
den gebruikt als hulpstart voor een andere auto.
RAV4-HV_OM_OM42B04E_(EE).book Page 539 Friday, August 5, 2016 4:24 PM

5407-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)

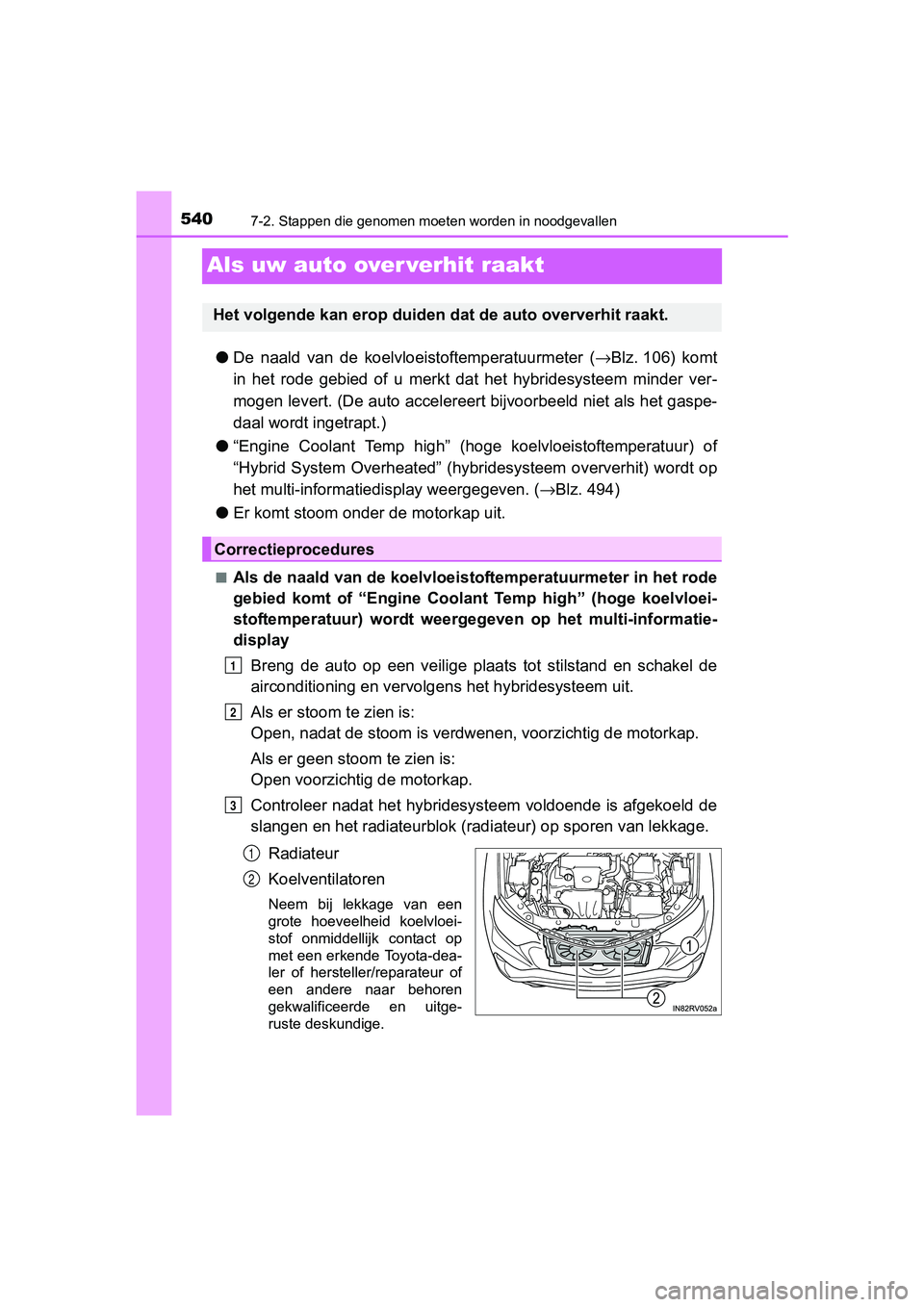

Als uw auto over verhit raakt
●De naald van de koelvloeistoftemperatuurmeter ( →Blz. 106) komt
in het rode gebied of u merkt dat het hybridesysteem minder ver -
mogen levert. (De auto accelereert bijvoorbeeld niet als het ga spe-
daal wordt ingetrapt.)
● “Engine Coolant Temp high” (hog e koelvloeistoftemperatuur) of
“Hybrid System Overheated” (hybridesysteem oververhit) wordt op
het multi-informatiedisplay weergegeven. ( →Blz. 494)
● Er komt stoom onder de motorkap uit.
■Als de naald van de koelvloeistoftemperatuurmeter in het rode
gebied komt of “Engine Coolant Temp high” (hoge koelvloei-
stoftemperatuur) wordt weergegeven op het multi-informatie-
display
Breng de auto op een veilige plaat s tot stilstand en schakel de
airconditioning en vervolgen s het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwene n, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybridesys teem voldoende is afgekoeld de
slangen en het radiateurblok (radi ateur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het volgende kan erop duiden dat de auto oververhit raakt.
Correctieprocedures
1
2
3
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 540 Friday, August 5, 2016 4:24 PM
