21Tavole
RAV4-HV_OM_OM42B08L_(EL)

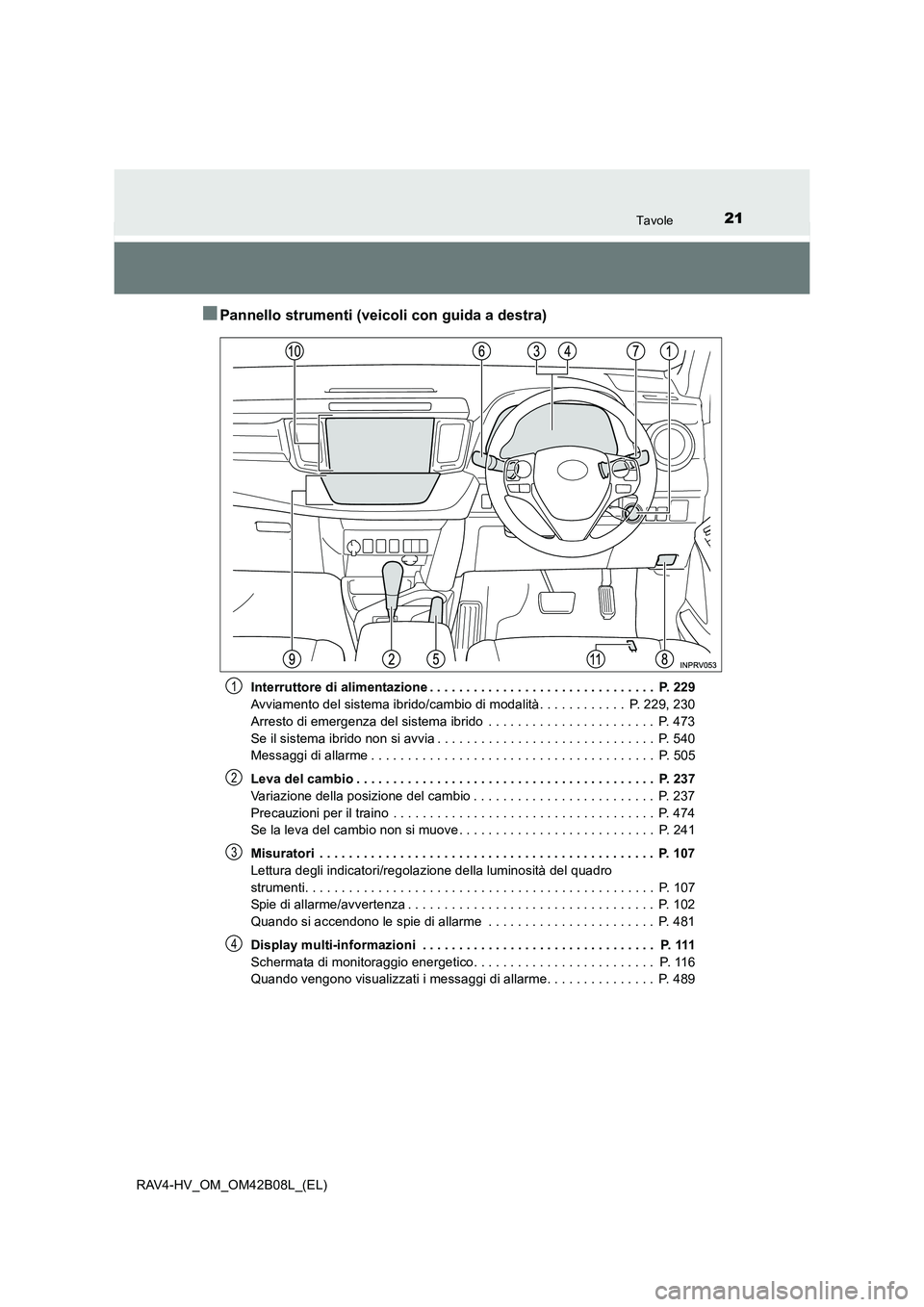

■Pannello strumenti (veicoli con guida a destra)
Interruttore di alimentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 229
Avviamento del sistema ibrido/cambio di modalità. . . . . . . . . . . . P. 229, 230
Arresto di emergenza del sistema ibrido . . . . . . . . . . . . . . . . . . . . . . . P. 473
Se il sistema ibrido non si avvia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 540
Messaggi di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 505
Leva del cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 237
Variazione della posizione del cambio . . . . . . . . . . . . . . . . . . . . . . . . . P. 237
Precauzioni per il traino . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 474
Se la leva del cambio non si muove . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 241
Misuratori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 107
Lettura degli indicatori/regolazione della luminosità del quadro
strumenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 107
Spie di allarme/avvertenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 102
Quando si accendono le spie di allarme . . . . . . . . . . . . . . . . . . . . . . . P. 481
Display multi-informazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 111
Schermata di monitoraggio energetico. . . . . . . . . . . . . . . . . . . . . . . . . P. 116
Quando vengono visualizzati i messaggi di allarme. . . . . . . . . . . . . . . P. 4891
2
3
4
Page 22 of 604
22Tavole

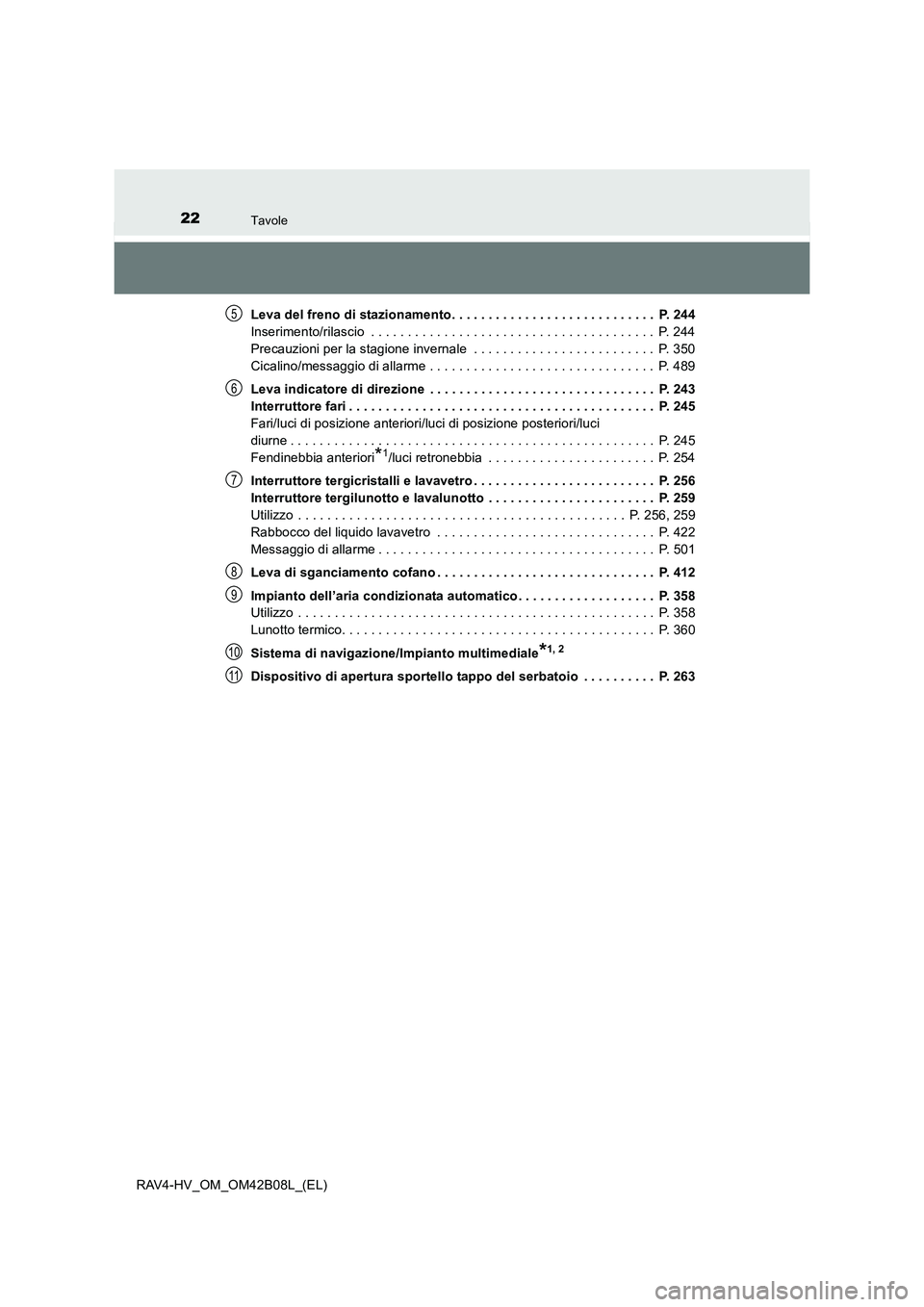

RAV4-HV_OM_OM42B08L_(EL)Leva del freno di stazionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 244
Inserimento/rilascio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 244
Precauzioni per la stagione invernale . . . . . . . . . . . . . . . . . . . . . . . . . P. 350
Cicalino/messaggio di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 489
Leva indicatore di direzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 243
Interruttore fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 245
Fari/luci di posizione anteriori/luci di posizione posteriori/luci
diurne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 245
Fendinebbia anteriori
*1/luci retronebbia . . . . . . . . . . . . . . . . . . . . . . . P. 254
Interruttore tergicristalli e lavavetro . . . . . . . . . . . . . . . . . . . . . . . . . P. 256
Interruttore tergilunotto e lavalunotto . . . . . . . . . . . . . . . . . . . . . . . P. 259
Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 256, 259
Rabbocco del liquido lavavetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 422
Messaggio di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 501
Leva di sganciamento cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 412
Impianto dell’aria condizionata automatico . . . . . . . . . . . . . . . . . . . P. 358
Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 358
Lunotto termico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 360
Sistema di navigazione/Impianto multimediale
*1, 2
Dispositivo di apertura sportello tappo del serbatoio . . . . . . . . . . P. 263
5
6
7
8
9
10
11
Page 23 of 604
23Tavole
RAV4-HV_OM_OM42B08L_(EL)
■Interruttori (veicoli con guida a destra)

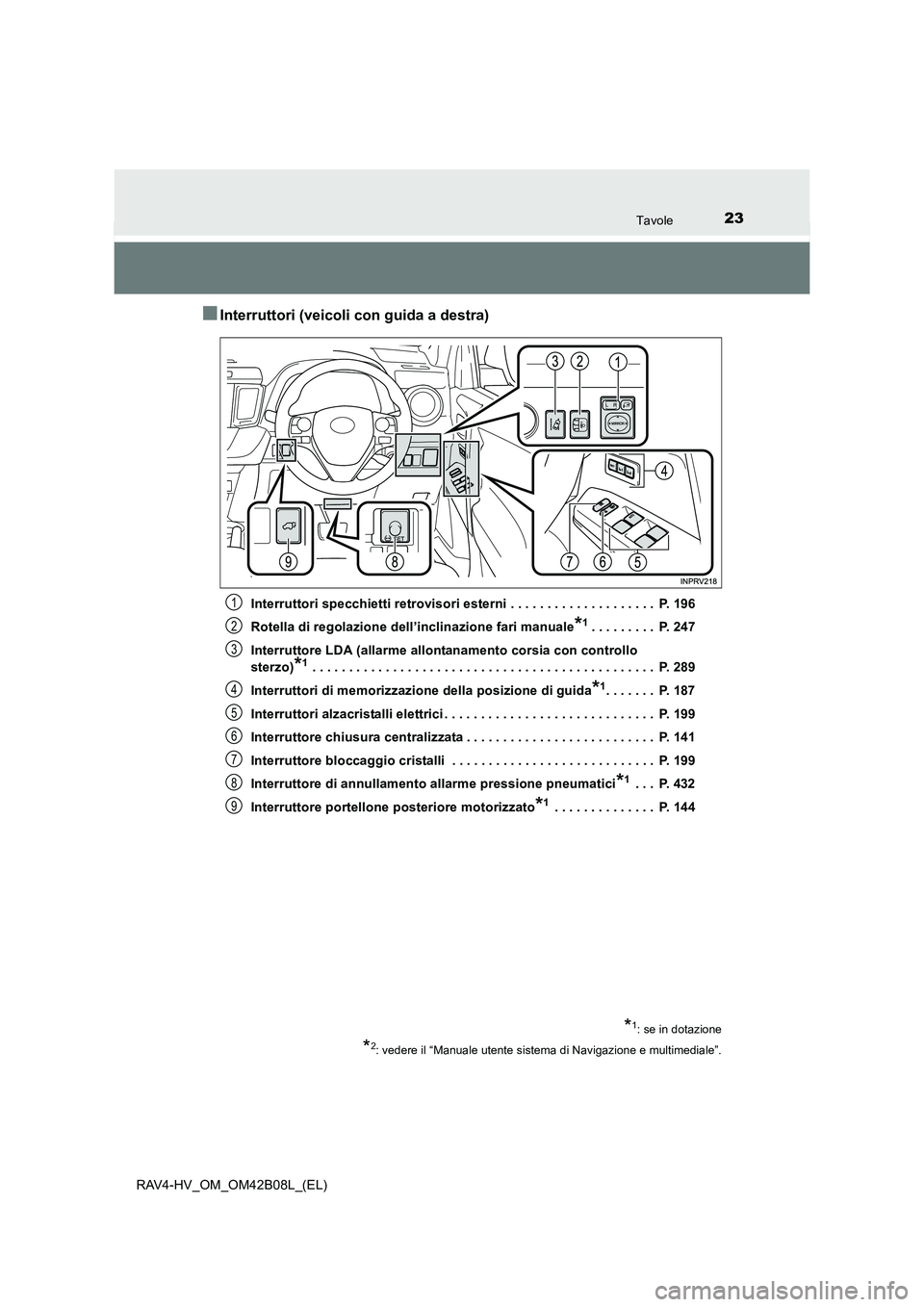

Interruttori specchietti retrovisori esterni . . . . . . . . . . . . . . . . . . . . P. 196
Rotella di regolazione dell’inclinazione fari manuale
*1. . . . . . . . . P. 247
Interruttore LDA (allarme allontanamento corsia con controllo
sterzo)
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 289
Interruttori di memorizzazione della posizione di guida
*1. . . . . . . P. 187
Interruttori alzacristalli elettrici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 199
Interruttore chiusura centralizzata . . . . . . . . . . . . . . . . . . . . . . . . . . P. 141
Interruttore bloccaggio cristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 199
Interruttore di annullamento allarme pressione pneumatici
*1 . . . P. 432
Interruttore portellone posteriore motorizzato
*1 . . . . . . . . . . . . . . P. 144
*1: se in dotazione
*2: vedere il “Manuale utente sistema di Navigazione e multimediale”.
1
2
3
4
5
6
7
8
9
Page 24 of 604
24Tavole

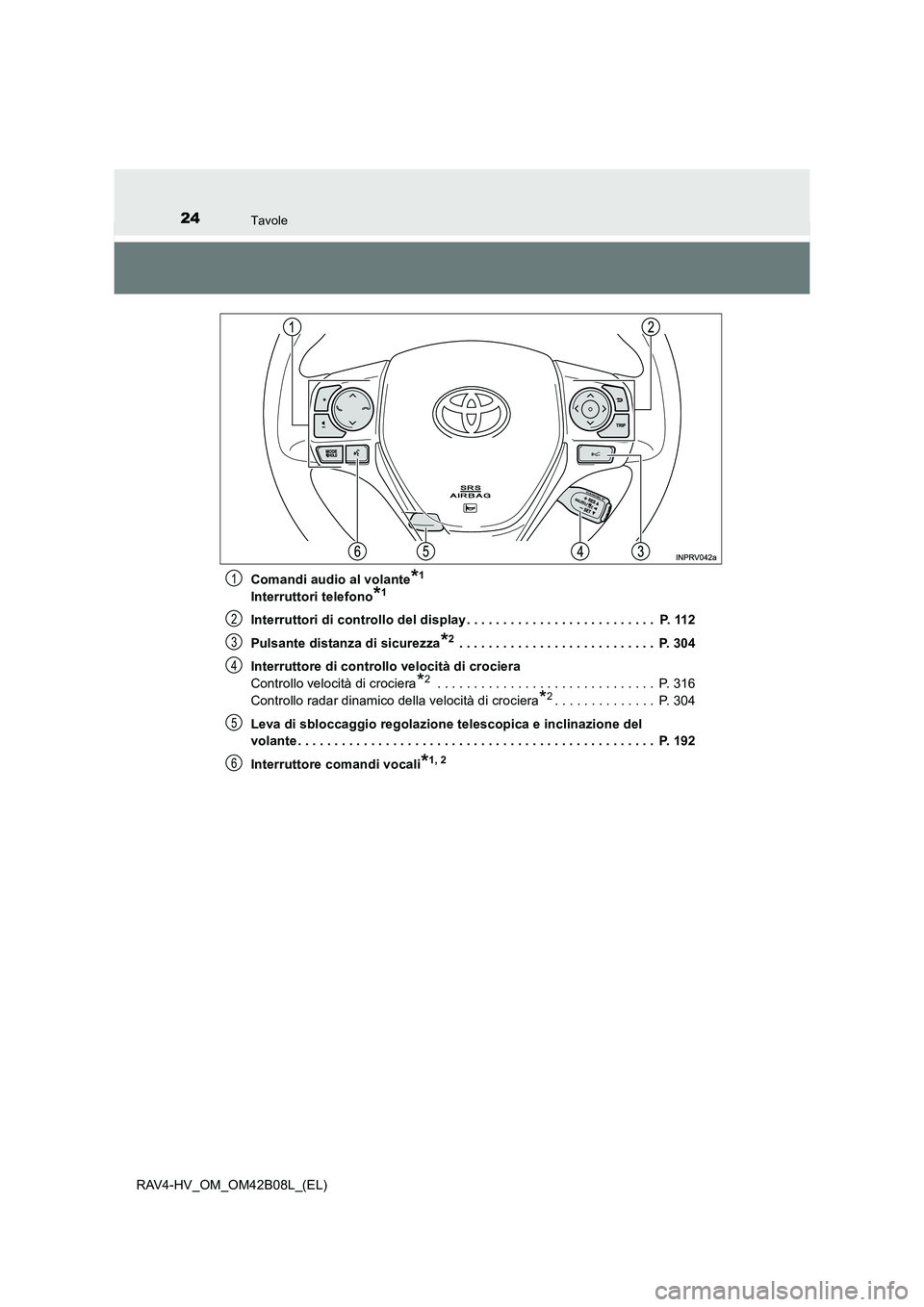

RAV4-HV_OM_OM42B08L_(EL)Comandi audio al volante
*1
Interruttori telefono*1
Interruttori di controllo del display . . . . . . . . . . . . . . . . . . . . . . . . . . P. 112
Pulsante distanza di sicurezza
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 304
Interruttore di controllo velocità di crociera
Controllo velocità di crociera
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 316
Controllo radar dinamico della velocità di crociera
*2. . . . . . . . . . . . . . P. 304
Leva di sbloccaggio regolazione telescopica e inclinazione del
volante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 192
Interruttore comandi vocali
*1, 2
1
2
3
4
5
6
Page 25 of 604
25Tavole

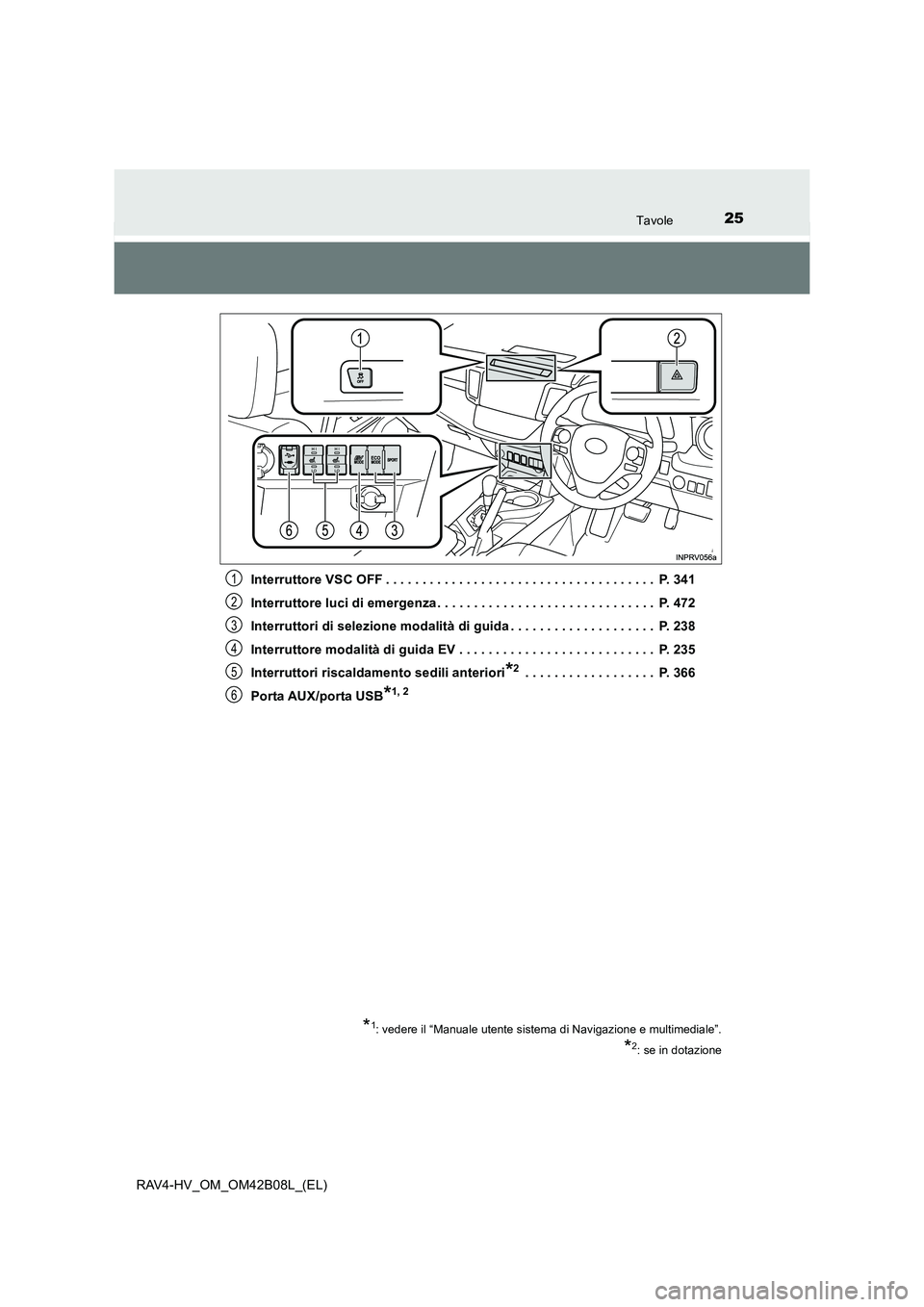

RAV4-HV_OM_OM42B08L_(EL)Interruttore VSC OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 341
Interruttore luci di emergenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 472
Interruttori di selezione modalità di guida . . . . . . . . . . . . . . . . . . . . P. 238
Interruttore modalità di guida EV . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 235
Interruttori riscaldamento sedili anteriori
*2 . . . . . . . . . . . . . . . . . . P. 366
Porta AUX/porta USB
*1, 2
*1: vedere il “Manuale utente sistema di Navigazione e multimediale”.
*2: se in dotazione
1
2
3
4
5
6
Page 26 of 604
26Tavole
RAV4-HV_OM_OM42B08L_(EL)

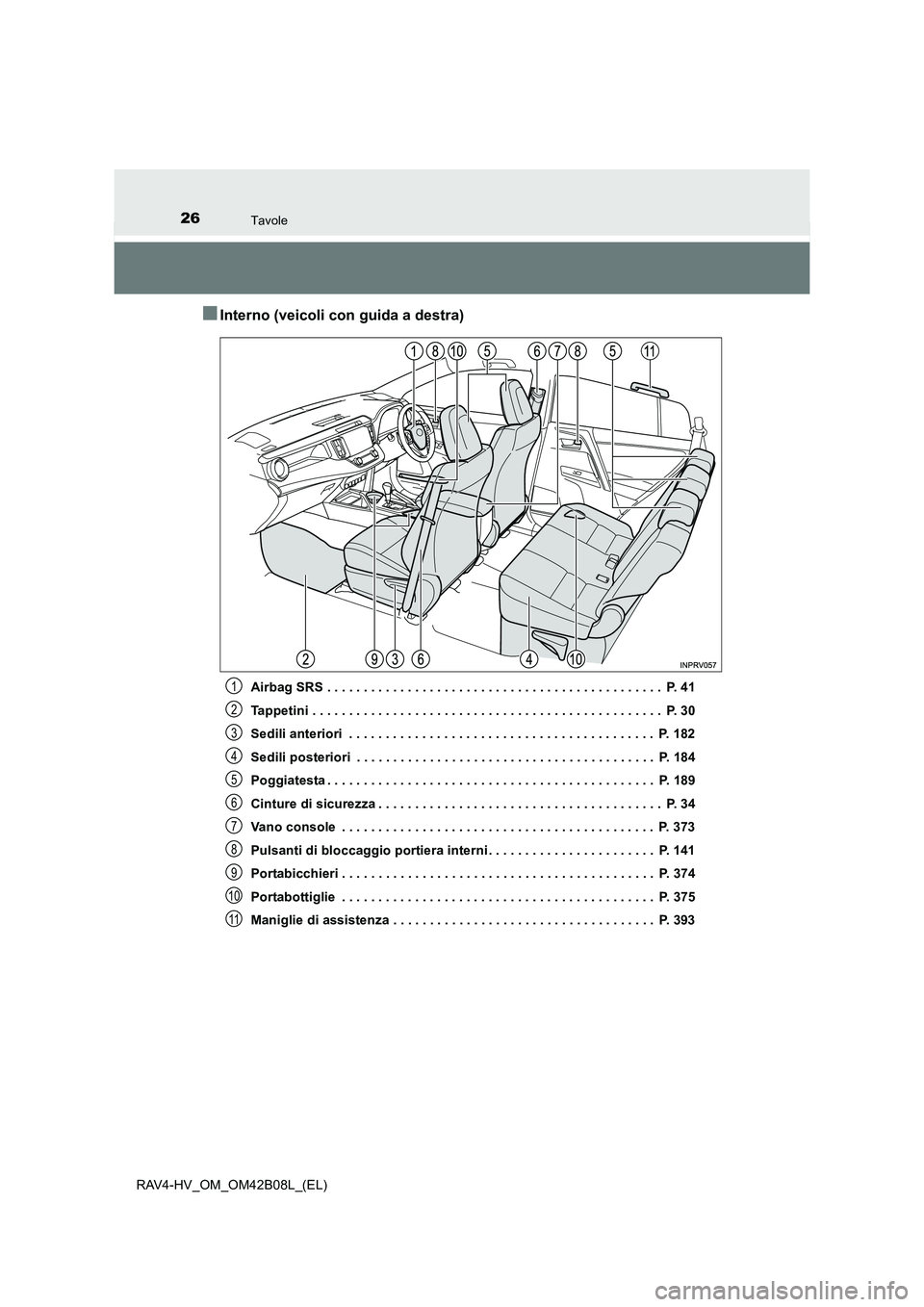

■Interno (veicoli con guida a destra)
Airbag SRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 41
Tappetini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 30
Sedili anteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 182
Sedili posteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 184
Poggiatesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 189
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 34
Vano console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 373
Pulsanti di bloccaggio portiera interni . . . . . . . . . . . . . . . . . . . . . . . P. 141
Portabicchieri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 374
Portabottiglie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 375
Maniglie di assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 3931
2
3
4
5
6
7
8
9
10
11
Page 27 of 604
27Tavole

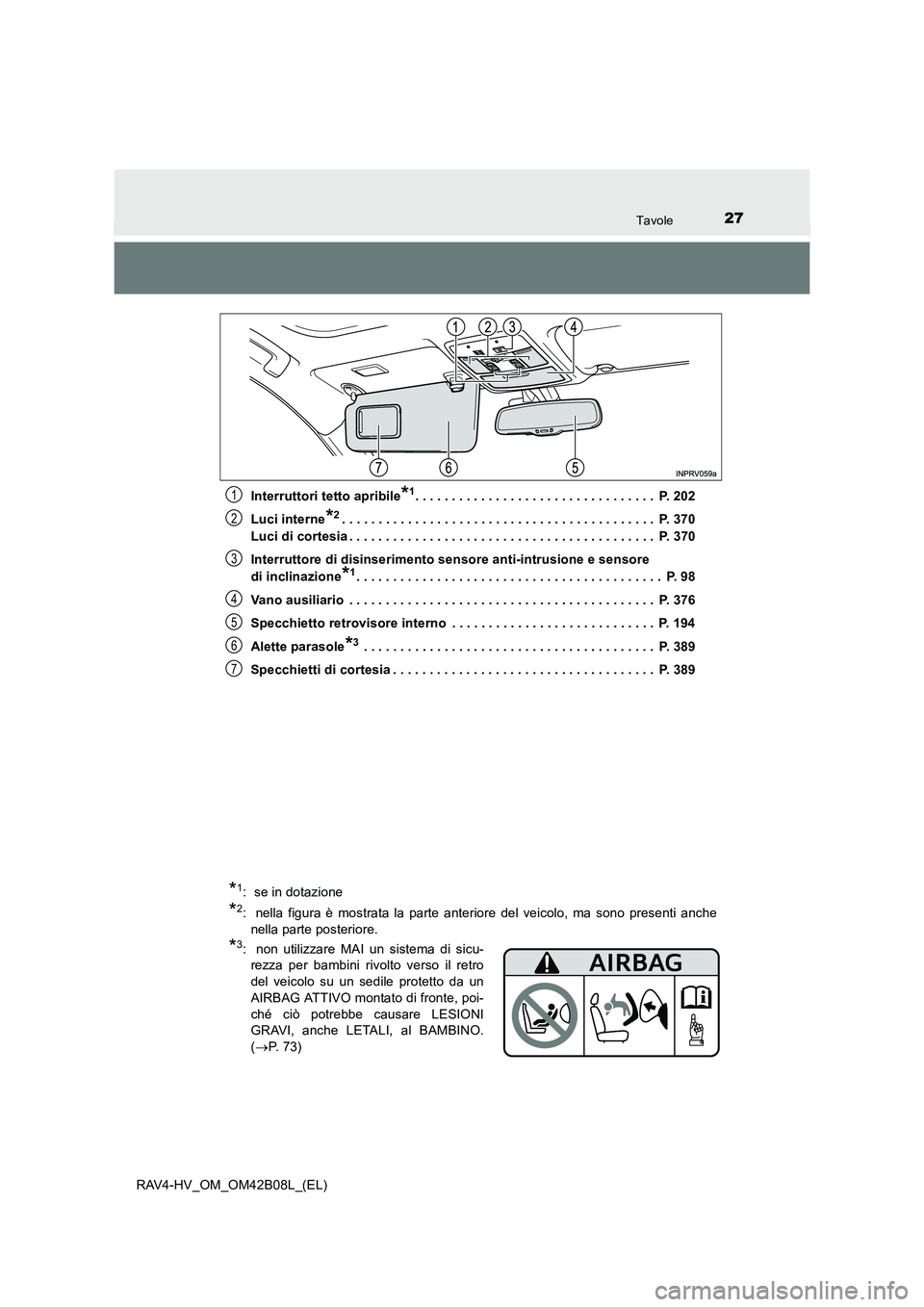

RAV4-HV_OM_OM42B08L_(EL)Interruttori tetto apribile
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 202
Luci interne
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 370
Luci di cortesia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 370
Interruttore di disinserimento sensore anti-intrusione e sensore
di inclinazione
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 98
Vano ausiliario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 376
Specchietto retrovisore interno . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 194
Alette parasole
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 389
Specchietti di cortesia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 389
1
2
3
4
5
6
7
*1: se in dotazione
*2: nella figura è mostrata la parte anteriore del veicolo, ma sono presenti anche nella parte posteriore.
*3: non utilizzare MAI un sistema di sicu-rezza per bambini rivolto verso il retro
del veicolo su un sedile protetto da un
AIRBAG ATTIVO montato di fronte, poi-
ché ciò potrebbe causare LESIONI
GRAVI, anche LETALI, al BAMBINO.
(→ P. 73)
Page 28 of 604
28Tavole
RAV4-HV_OM_OM42B08L_(EL)
Page 29 of 604

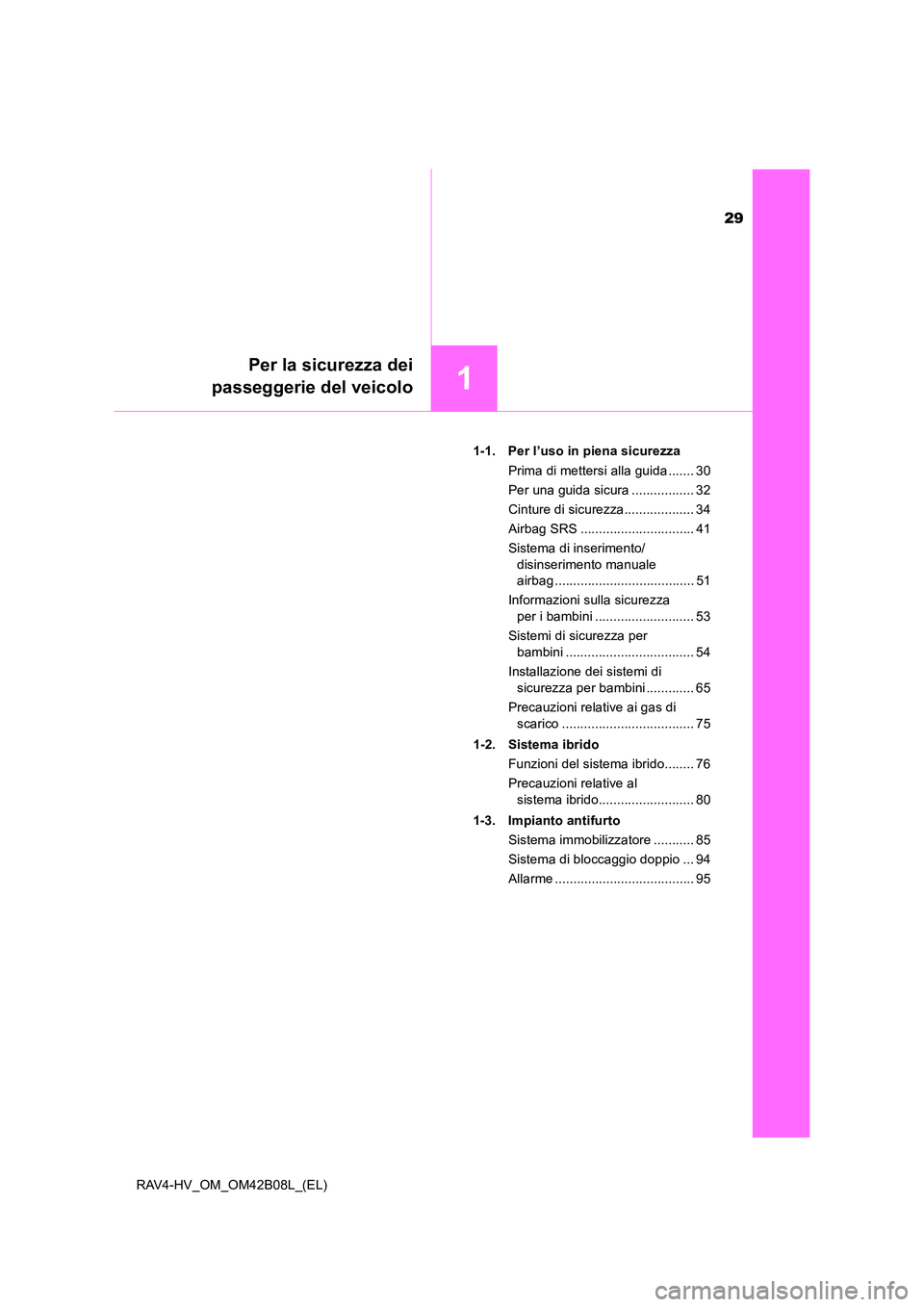

29
1
Per la sicurezza dei
passeggerie del veicolo
RAV4-HV_OM_OM42B08L_(EL) 1-1. Per l’uso in piena sicurezza
Prima di mettersi alla guida ....... 30
Per una guida sicura ................. 32
Cinture di sicurezza................... 34
Airbag SRS ............................... 41
Sistema di inserimento/disinserimento manuale
airbag ...................................... 51
Informazioni sulla sicurezza per i bambini ........................... 53
Sistemi di sicurezza per bambini ................................... 54
Installazione dei sistemi di sicurezza per bambini ............. 65
Precauzioni relative ai gas di scarico .................................... 75
1-2. Sistema ibrido Funzioni del sistema ibrido........ 76
Precauzioni relative al sistema ibrido.......................... 80
1-3. Impianto antifurto Sistema immobilizzatore ........... 85
Sistema di bloccaggio doppio ... 94
Allarme ...................................... 95
Page 30 of 604
301-1. Per l’uso in piena sicurezza
RAV4-HV_OM_OM42B08L_(EL)
Prima di mettersi alla guida

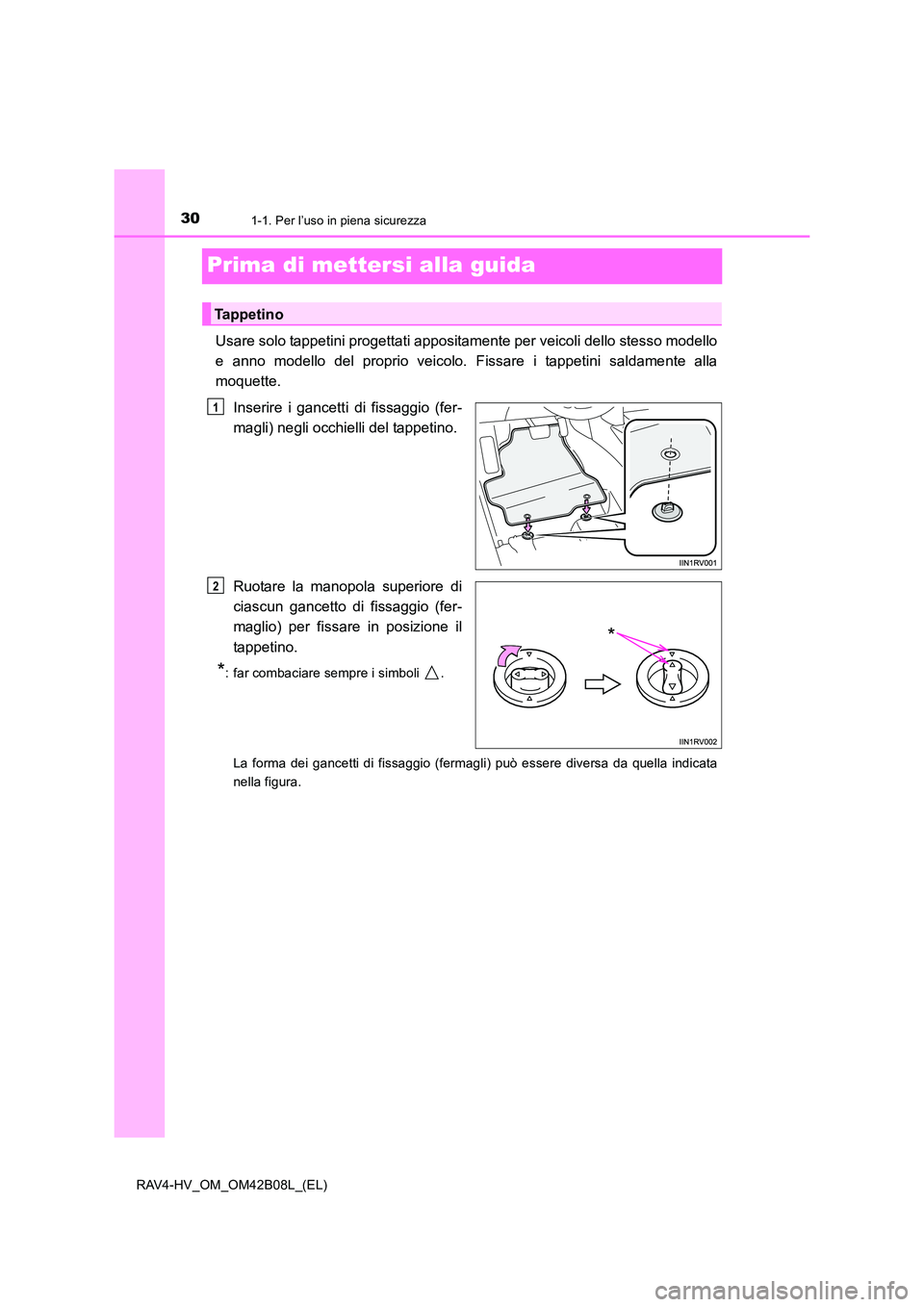

Usare solo tappetini progettati appositamente per veicoli dello stesso modello
e anno modello del proprio veicolo. Fissare i tappetini saldamente alla
moquette.Inserire i gancetti di fissaggio (fer-
magli) negli occhielli del tappetino.
Ruotare la manopola superiore di
ciascun gancetto di fissaggio (fer-
maglio) per fissare in posizione il
tappetino.
*: far combaciare sempre i simboli .
La forma dei gancetti di fissaggio (fermagli) può essere diversa da quella indicata
nella figura.
Ta p p e t i n o
1
*
2
