TOYOTA RAV4 HYBRID 2017 Manuale duso (in Italian)

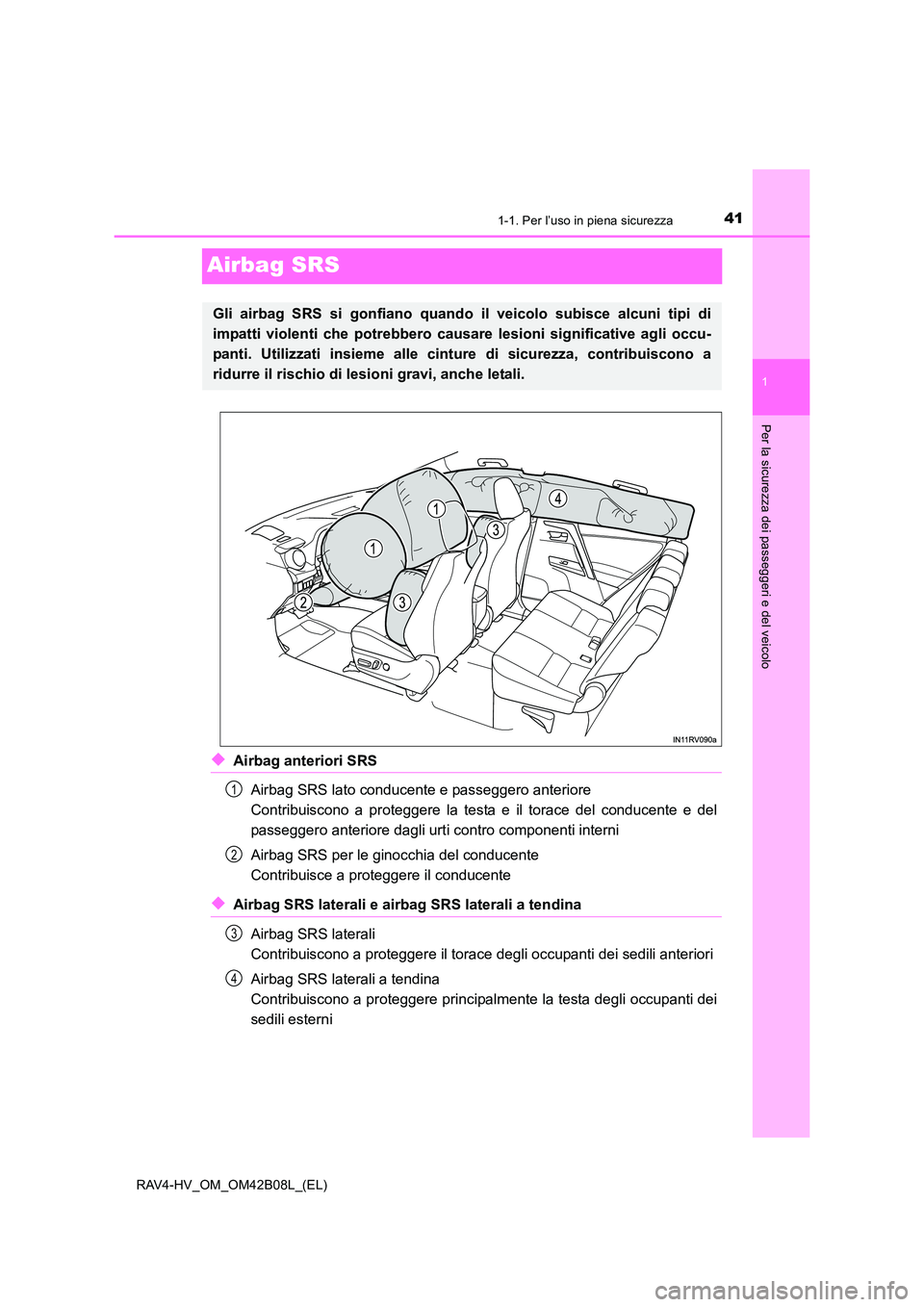

411-1. Per l’uso in piena sicurezza
1
Per la sicurezza dei passeggeri e del veicolo
RAV4-HV_OM_OM42B08L_(EL)
Airbag SRS
◆Airbag anteriori SRSAirbag SRS lato conducente e passeggero anteriore
Contribuiscono a proteggere la testa e il torace del conducente e del
passeggero anteriore dagli urti contro componenti interni
Airbag SRS per le ginocchia del conducente
Contribuisce a proteggere il conducente
◆Airbag SRS laterali e airbag SRS laterali a tendinaAirbag SRS laterali
Contribuiscono a proteggere il torace degli occupanti dei sedili anteriori
Airbag SRS laterali a tendina
Contribuiscono a proteggere principalmente la testa degli occupanti dei
sedili esterni
Gli airbag SRS si gonfiano quando il veicolo subisce alcuni tipi di
impatti violenti che potrebbero cau sare lesioni significative agli occu-
panti. Utilizzati insieme alle cinture di sicurezza, contribuiscono a
ridurre il rischio di lesioni gravi, anche letali.
1
2
3
4

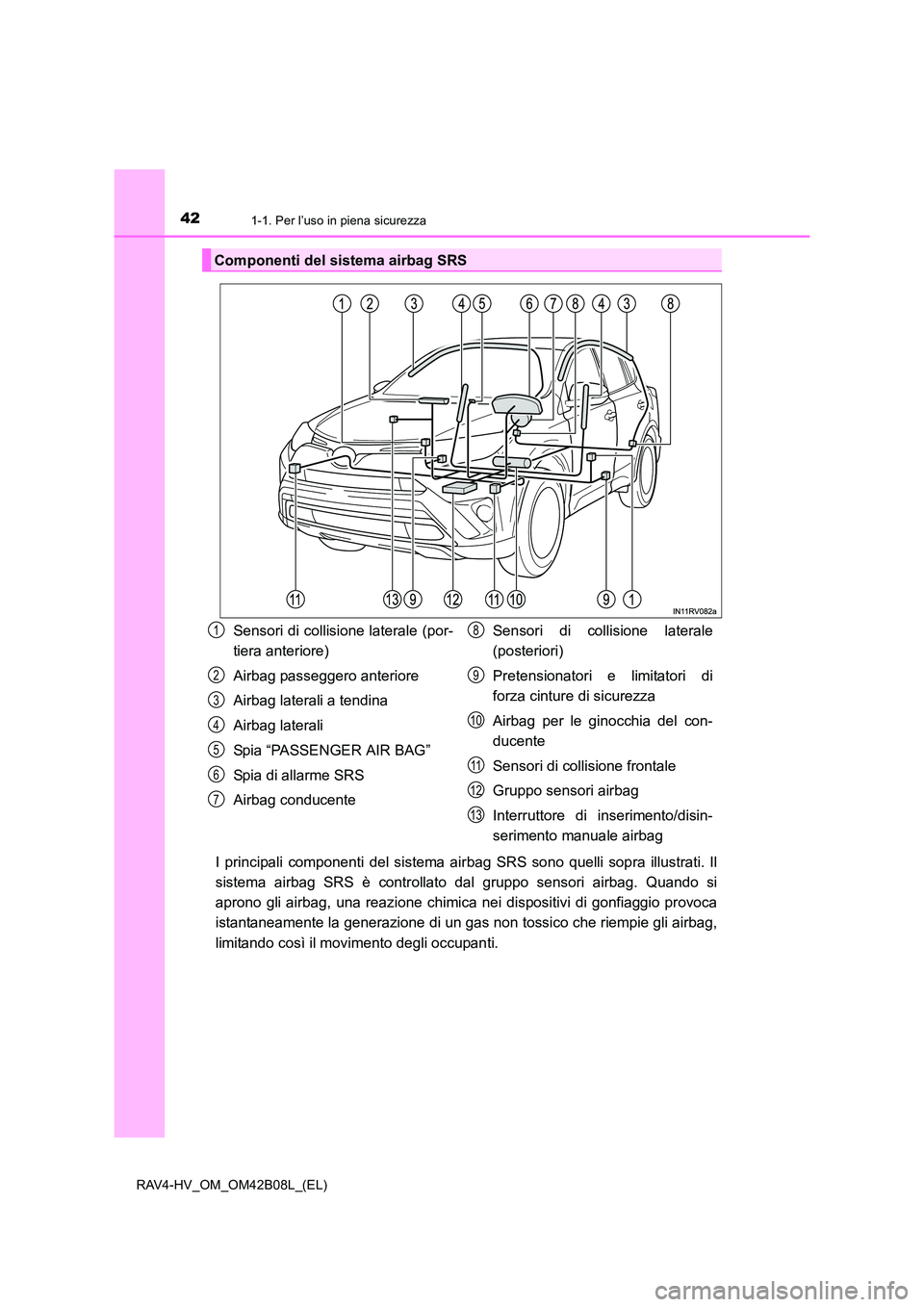

421-1. Per l’uso in piena sicurezza
RAV4-HV_OM_OM42B08L_(EL)
I principali componenti del sistema airbag SRS sono quelli sopra illustrati. Il
sistema airbag SRS è controllato dal gruppo sensori airbag. Quando si
aprono gli airbag, una reazione chimica nei dispositivi di gonfiaggio provoca
istantaneamente la generazione di un gas non tossico che riempie gli airbag,
limitando così il movimento degli occupanti.
Componenti del sistema airbag SRS
Sensori di collisione laterale (por-
tiera anteriore)
Airbag passeggero anteriore
Airbag laterali a tendina
Airbag laterali
Spia “PASSENGER AIR BAG”
Spia di allarme SRS
Airbag conducente Sensori di collisione laterale
(posteriori)
Pretensionatori e limitatori di
forza cinture di sicurezza
Airbag per le ginocchia del con-
ducente
Sensori di collisione frontale
Gruppo sensori airbag
Interruttore di inserimento/disin-
serimento manuale airbag1
2
3
4
5
6
7
8
9
10
11
12
13

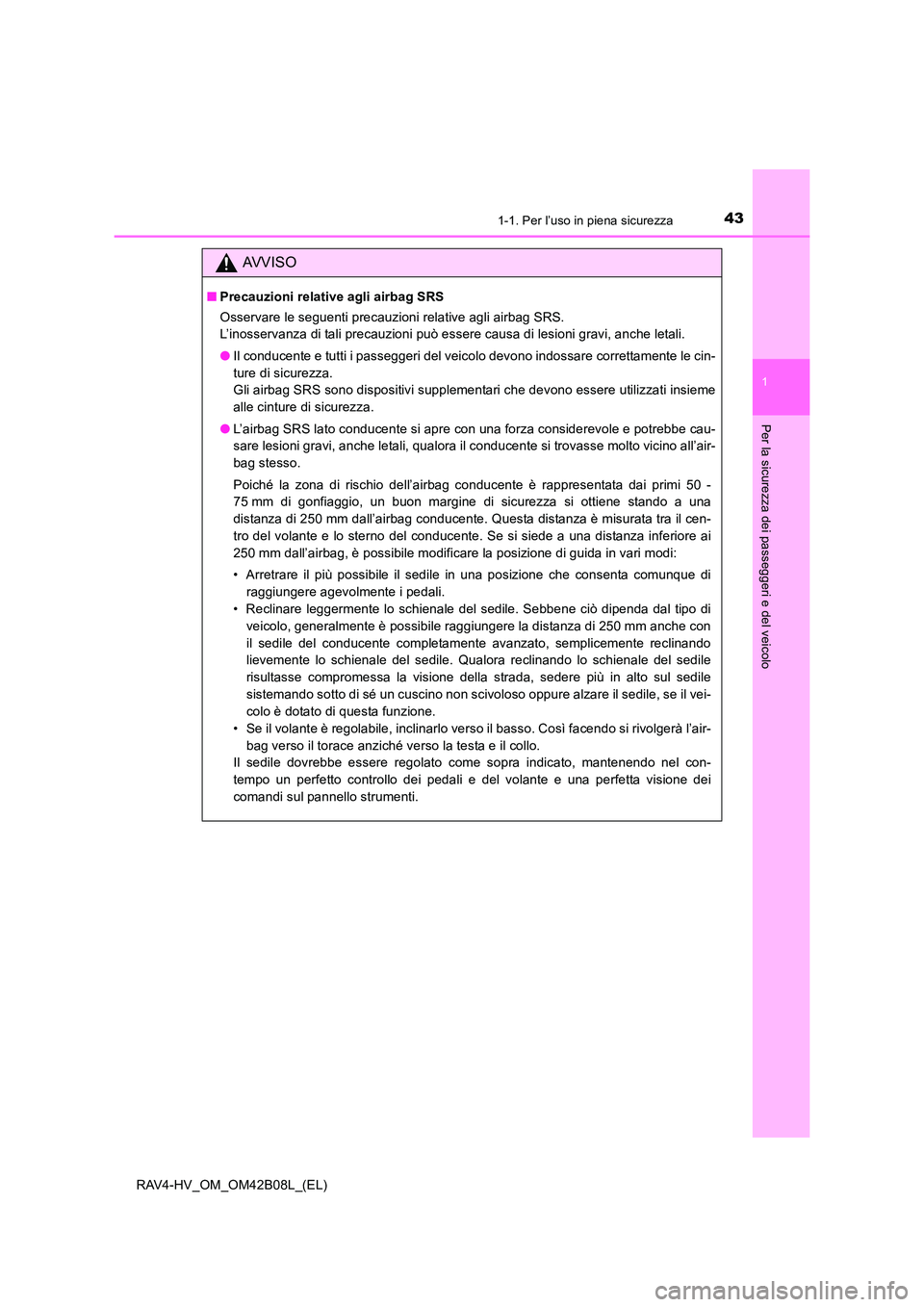

431-1. Per l’uso in piena sicurezza
1
RAV4-HV_OM_OM42B08L_(EL)
Per la sicurezza dei passeggeri e del veicolo
AVVISO
■Precauzioni relative agli airbag SRS
Osservare le seguenti precauzioni relative agli airbag SRS.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Il conducente e tutti i passeggeri del veicolo devono indossare correttamente le cin-
ture di sicurezza.
Gli airbag SRS sono dispositivi supplementari che devono essere utilizzati insieme
alle cinture di sicurezza.
● L’airbag SRS lato conducente si apre con una forza considerevole e potrebbe cau-
sare lesioni gravi, anche letali, qualora il conducente si trovasse molto vicino all’air-
bag stesso.
Poiché la zona di rischio dell’airbag conducente è rappresentata dai primi 50 -
75 mm di gonfiaggio, un buon margine di sicurezza si ottiene stando a una
distanza di 250 mm dall’airbag conducente. Questa distanza è misurata tra il cen-
tro del volante e lo sterno del conducente. Se si siede a una distanza inferiore ai
250 mm dall’airbag, è possibile modificare la posizione di guida in vari modi:
• Arretrare il più possibile il sedile in una posizione che consenta comunque di
raggiungere agevolmente i pedali.
• Reclinare leggermente lo schienale del sedile. Sebbene ciò dipenda dal tipo di
veicolo, generalmente è possibile raggiungere la distanza di 250 mm anche con
il sedile del conducente completamente avanzato, semplicemente reclinando
lievemente lo schienale del sedile. Qualora reclinando lo schienale del sedile
risultasse compromessa la visione della strada, sedere più in alto sul sedile
sistemando sotto di sé un cuscino non scivoloso oppure alzare il sedile, se il vei-
colo è dotato di questa funzione.
• Se il volante è regolabile, inclinarlo verso il basso. Così facendo si rivolgerà l’air- bag verso il torace anziché verso la testa e il collo.
Il sedile dovrebbe essere regolato come sopra indicato, mantenendo nel con-
tempo un perfetto controllo dei pedali e del volante e una perfetta visione dei
comandi sul pannello strumenti.

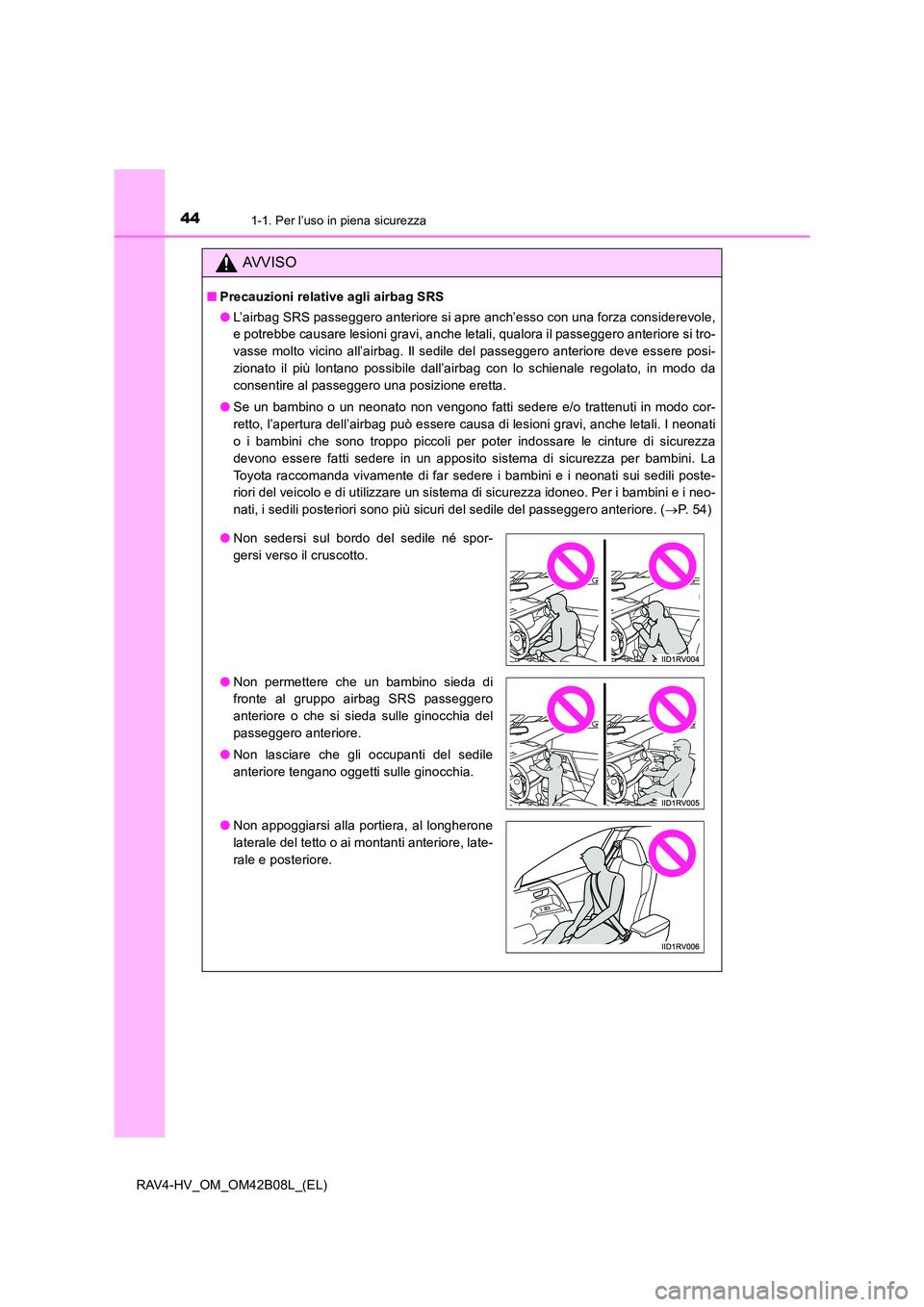

441-1. Per l’uso in piena sicurezza
RAV4-HV_OM_OM42B08L_(EL)
AVVISO
■Precauzioni relative agli airbag SRS
●L’airbag SRS passeggero anteriore si apre anch’esso con una forza considerevole,
e potrebbe causare lesioni gravi, anche letali, qualora il passeggero anteriore si tro-
vasse molto vicino all’airbag. Il sedile del passeggero anteriore deve essere posi-
zionato il più lontano possibile dall’airbag con lo schienale regolato, in modo da
consentire al passeggero una posizione eretta.
● Se un bambino o un neonato non vengono fatti sedere e/o trattenuti in modo cor-
retto, l’apertura dell’airbag può essere causa di lesioni gravi, anche letali. I neonati
o i bambini che sono troppo piccoli per poter indossare le cinture di sicurezza
devono essere fatti sedere in un apposito sistema di sicurezza per bambini. La
Toyota raccomanda vivamente di far sedere i bambini e i neonati sui sedili poste-
riori del veicolo e di utilizzare un sistema di sicurezza idoneo. Per i bambini e i neo-
nati, i sedili posteriori sono più sicuri del sedile del passeggero anteriore. ( →P. 5 4 )
● Non sedersi sul bordo del sedile né spor-
gersi verso il cruscotto.
● Non permettere che un bambino sieda di
fronte al gruppo airbag SRS passeggero
anteriore o che si sieda sulle ginocchia del
passeggero anteriore.
● Non lasciare che gli occupanti del sedile
anteriore tengano oggetti sulle ginocchia.
● Non appoggiarsi alla portiera, al longherone
laterale del tetto o ai montanti anteriore, late-
rale e posteriore.

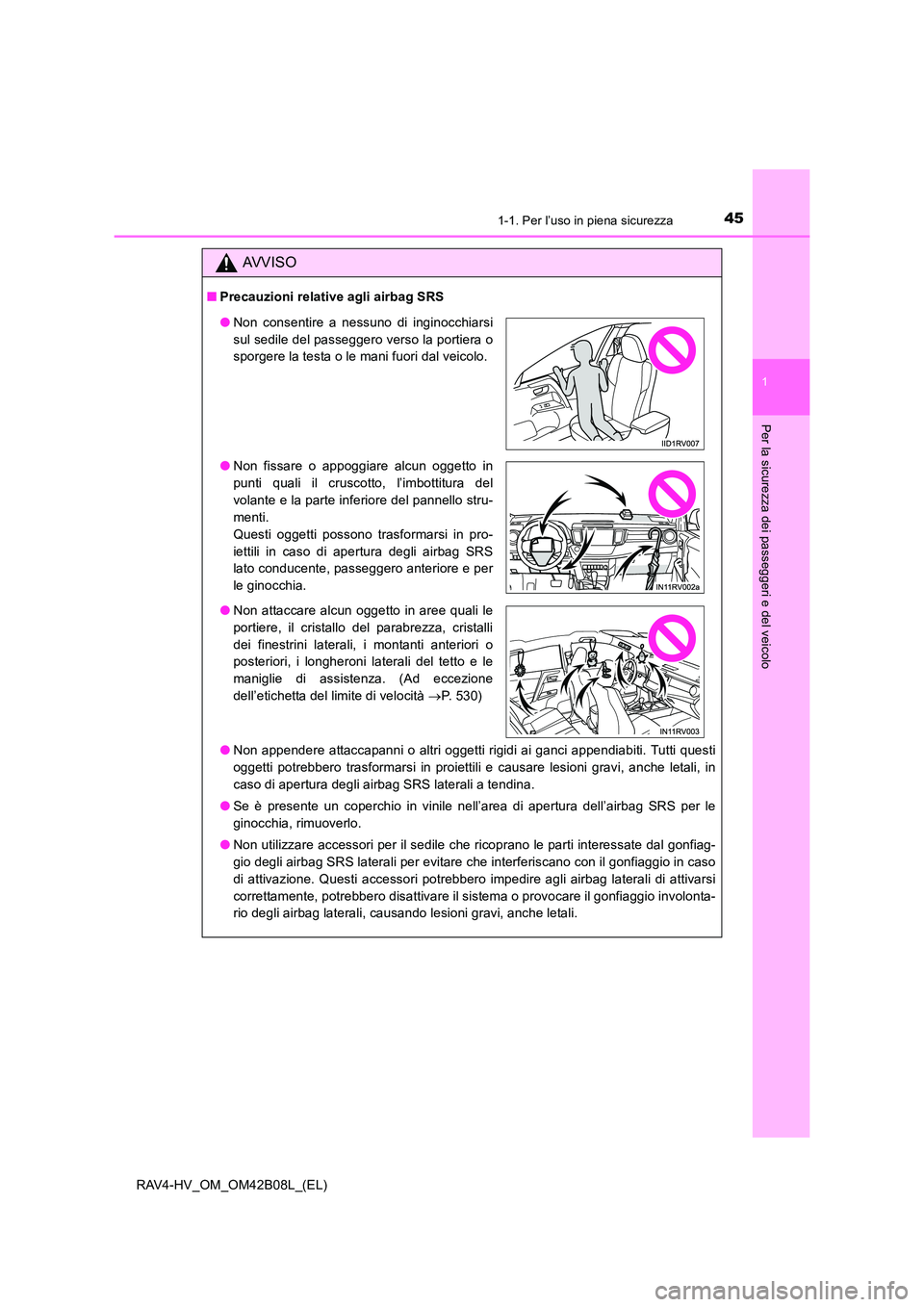

451-1. Per l’uso in piena sicurezza
1
RAV4-HV_OM_OM42B08L_(EL)
Per la sicurezza dei passeggeri e del veicolo
AVVISO
■Precauzioni relative agli airbag SRS
●Non appendere attaccapanni o altri oggetti rigidi ai ganci appendiabiti. Tutti questi
oggetti potrebbero trasformarsi in proiettili e causare lesioni gravi, anche letali, in
caso di apertura degli airbag SRS laterali a tendina.
● Se è presente un coperchio in vinile nell’area di apertura dell’airbag SRS per le
ginocchia, rimuoverlo.
● Non utilizzare accessori per il sedile che ricoprano le parti interessate dal gonfiag-
gio degli airbag SRS laterali per evitare che interferiscano con il gonfiaggio in caso
di attivazione. Questi accessori potrebbero impedire agli airbag laterali di attivarsi
correttamente, potrebbero disattivare il sistema o provocare il gonfiaggio involonta-
rio degli airbag laterali, causando lesioni gravi, anche letali.
●Non consentire a nessuno di inginocchiarsi
sul sedile del passeggero verso la portiera o
sporgere la testa o le mani fuori dal veicolo.
● Non fissare o appoggiare alcun oggetto in
punti quali il cruscotto, l’imbottitura del
volante e la parte inferiore del pannello stru-
menti.
Questi oggetti possono trasformarsi in pro-
iettili in caso di apertura degli airbag SRS
lato conducente, passeggero anteriore e per
le ginocchia.
● Non attaccare alcun oggetto in aree quali le
portiere, il cristallo del parabrezza, cristalli
dei finestrini laterali, i montanti anteriori o
posteriori, i longheroni laterali del tetto e le
maniglie di assistenza. (Ad eccezione
dell’etichetta del limite di velocità →P. 530)

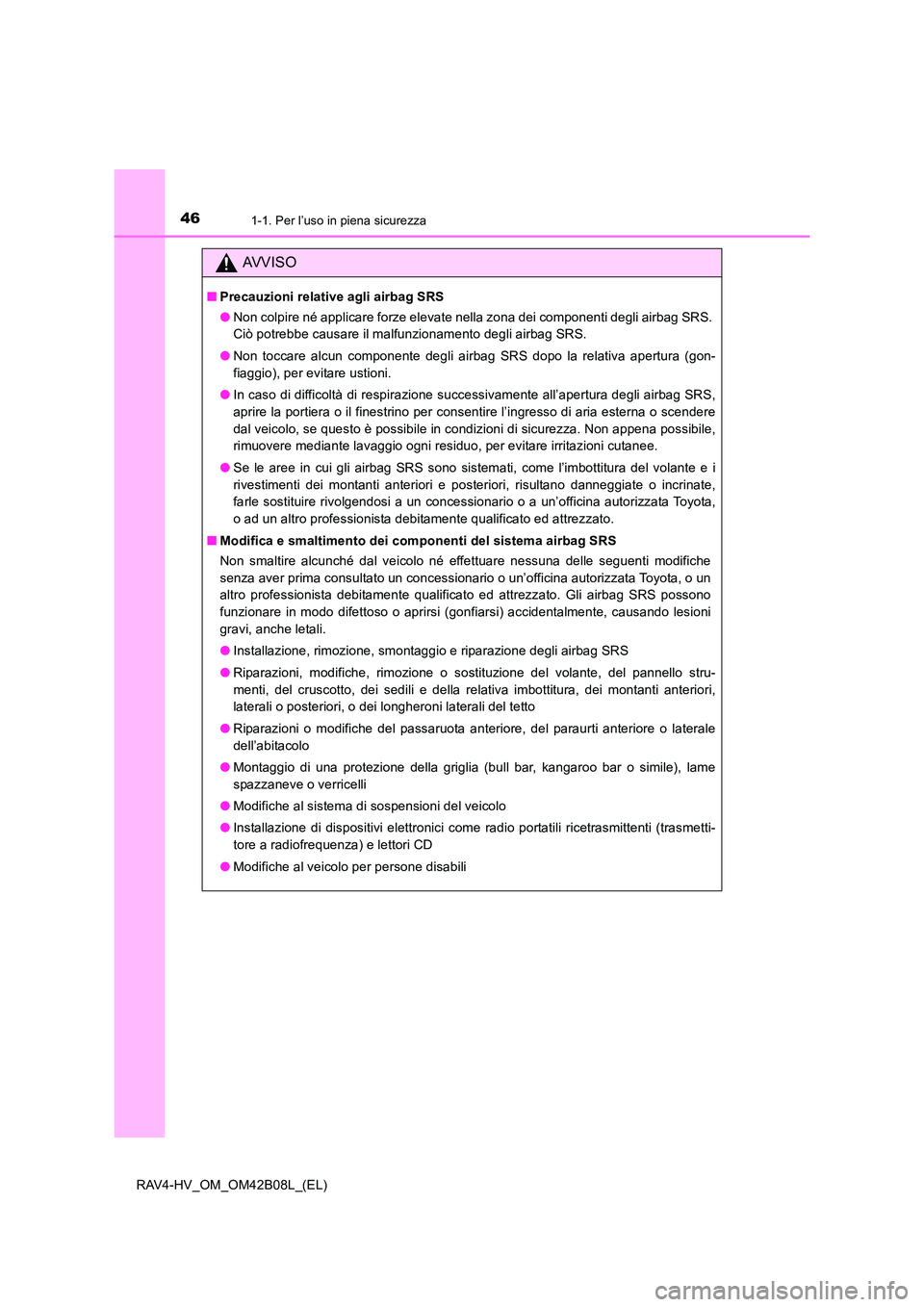

461-1. Per l’uso in piena sicurezza
RAV4-HV_OM_OM42B08L_(EL)
AVVISO
■Precauzioni relative agli airbag SRS
●Non colpire né applicare forze elevate nella zona dei componenti degli airbag SRS.
Ciò potrebbe causare il malfunzionamento degli airbag SRS.
● Non toccare alcun componente degli airbag SRS dopo la relativa apertura (gon-
fiaggio), per evitare ustioni.
● In caso di difficoltà di respirazione successivamente all’apertura degli airbag SRS,
aprire la portiera o il finestrino per consentire l’ingresso di aria esterna o scendere
dal veicolo, se questo è possibile in condizioni di sicurezza. Non appena possibile,
rimuovere mediante lavaggio ogni residuo, per evitare irritazioni cutanee.

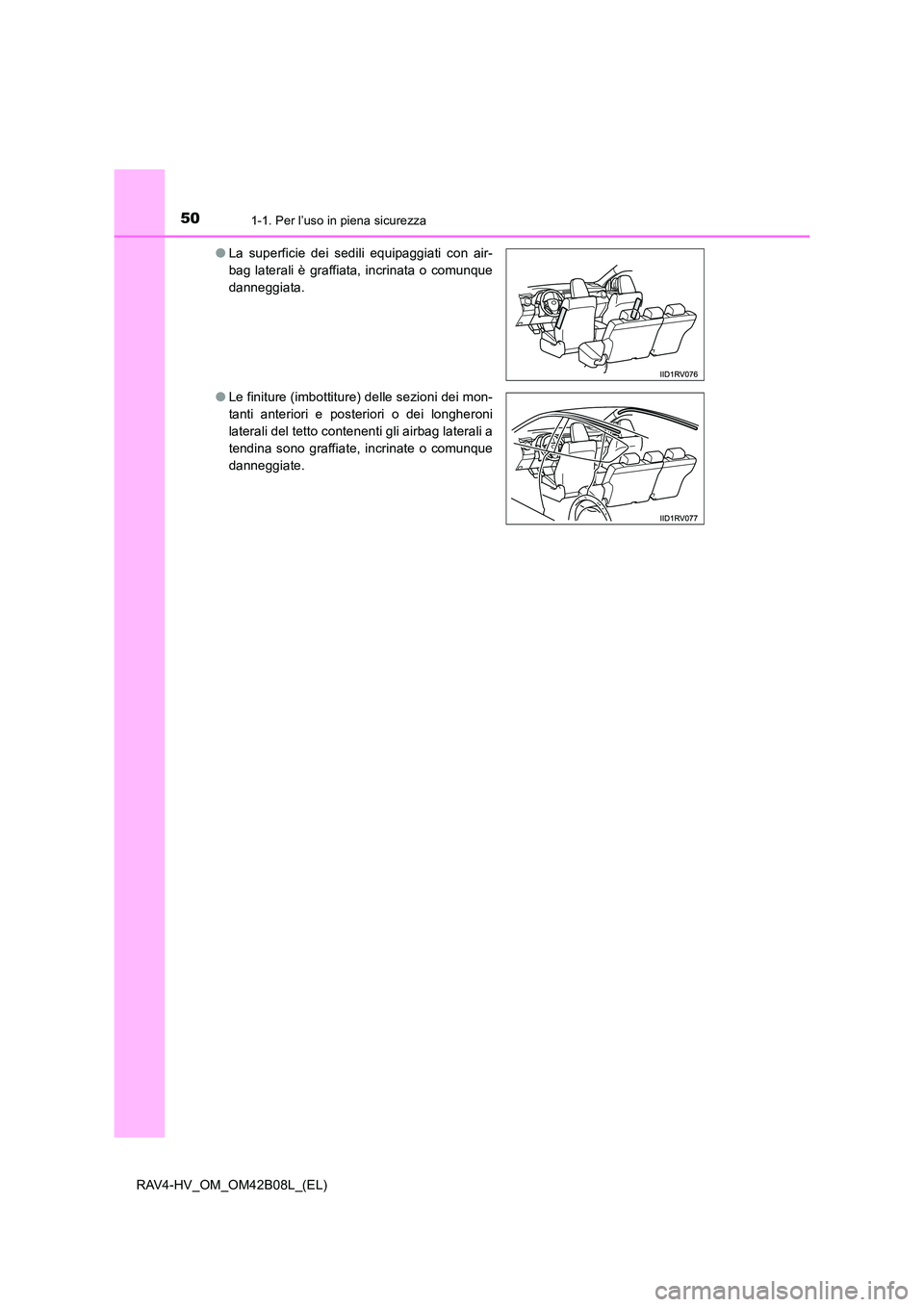

● Se le aree in cui gli airbag SRS sono sistemati, come l’imbottitura del volante e i
rivestimenti dei montanti anteriori e posteriori, risultano danneggiate o incrinate,
farle sostituire rivolgendosi a un concessionario o a un’officina autorizzata Toyota,
o ad un altro professionista debitamente qualificato ed attrezzato.
■ Modifica e smaltimento dei componenti del sistema airbag SRS
Non smaltire alcunché dal veicolo né effettuare nessuna delle seguenti modifiche
senza aver prima consultato un concessionario o un’officina autorizzata Toyota, o un
altro professionista debitamente qualificato ed attrezzato. Gli airbag SRS possono
funzionare in modo difettoso o aprirsi (gonfiarsi) accidentalmente, causando lesioni
gravi, anche letali.
●Installazione, rimozione, smontaggio e riparazione degli airbag SRS
● Riparazioni, modifiche, rimozione o sostituzione del volante, del pannello stru-
menti, del cruscotto, dei sedili e della relativa imbottitura, dei montanti anteriori,
laterali o posteriori, o dei longheroni laterali del tetto
● Riparazioni o modifiche del passaruota anteriore, del paraurti anteriore o laterale
dell’abitacolo
● Montaggio di una protezione della griglia (bull bar, kangaroo bar o simile), lame
spazzaneve o verricelli
● Modifiche al sistema di sospensioni del veicolo
● Installazione di dispositivi elettronici come radio portatili ricetrasmittenti (trasmetti-
tore a radiofrequenza) e lettori CD
● Modifiche al veicolo per persone disabili

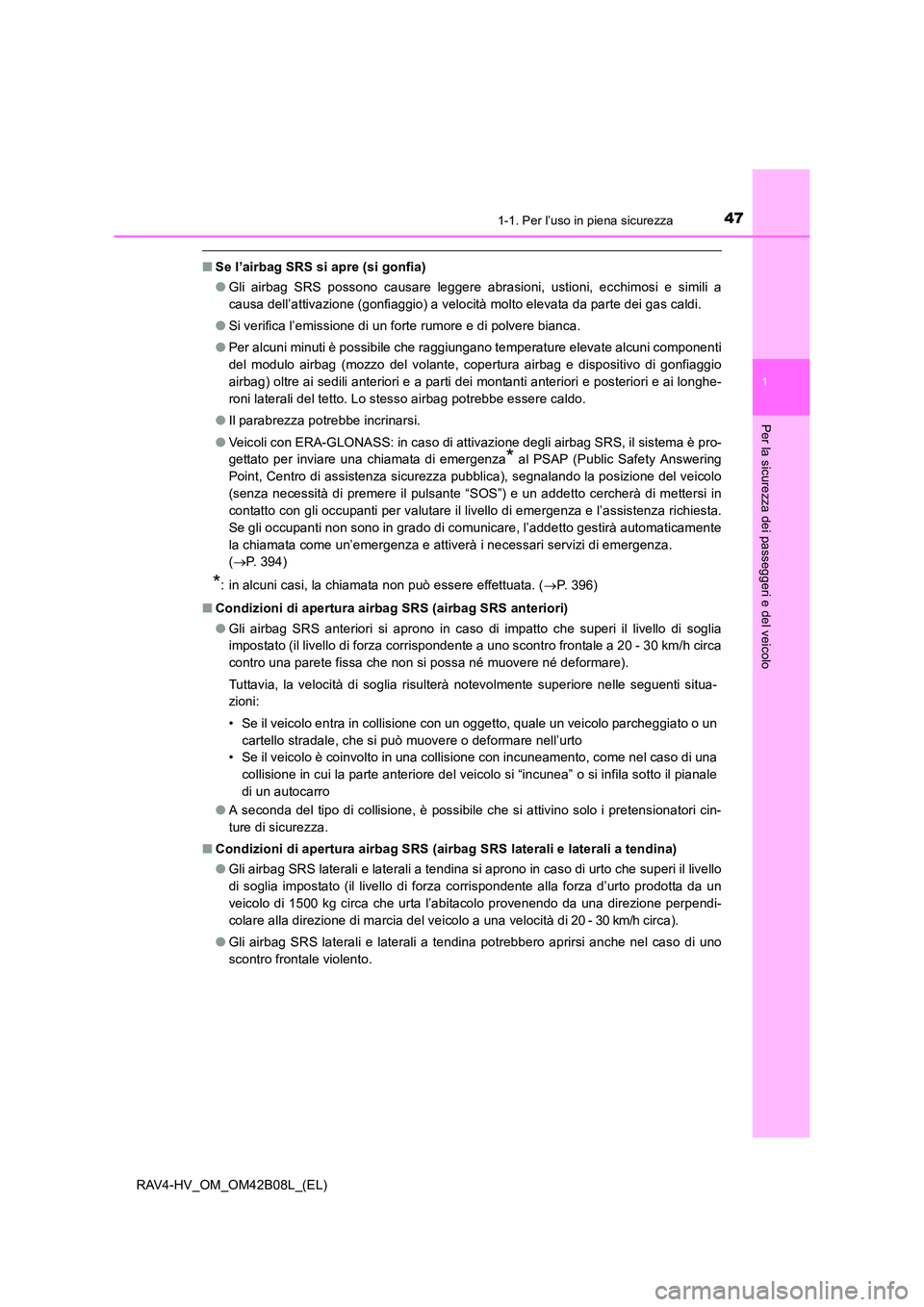

471-1. Per l’uso in piena sicurezza
1
RAV4-HV_OM_OM42B08L_(EL)
Per la sicurezza dei passeggeri e del veicolo
■Se l’airbag SRS si apre (si gonfia)
●Gli airbag SRS possono causare leggere abrasioni, ustioni, ecchimosi e simili a
causa dell’attivazione (gonfiaggio) a velocità molto elevata da parte dei gas caldi.
● Si verifica l’emissione di un forte rumore e di polvere bianca.
● Per alcuni minuti è possibile che raggiungano temperature elevate alcuni componenti
del modulo airbag (mozzo del volante, copertura airbag e dispositivo di gonfiaggio
airbag) oltre ai sedili anteriori e a parti dei montanti anteriori e posteriori e ai longhe-
roni laterali del tetto. Lo stesso airbag potrebbe essere caldo.
● Il parabrezza potrebbe incrinarsi.
● Veicoli con ERA-GLONASS: in caso di attivazione degli airbag SRS, il sistema è pro-
gettato per inviare una chiamata di emergenza
* al PSAP (Public Safety Answering
Point, Centro di assistenza sicurezza pubblica), segnalando la posizione del veicolo
(senza necessità di premere il pulsante “SOS”) e un addetto cercherà di mettersi in
contatto con gli occupanti per valutare il livello di emergenza e l’assistenza richiesta.
Se gli occupanti non sono in grado di comunicare, l’addetto gestirà automaticamente
la chiamata come un’emergenza e attiverà i necessari servizi di emergenza.
( → P. 394)
*: in alcuni casi, la chiamata non può essere effettuata. ( →P. 396)
■ Condizioni di apertura airbag SRS (airbag SRS anteriori)
●Gli airbag SRS anteriori si aprono in caso di impatto che superi il livello di soglia
impostato (il livello di forza corrispondente a uno scontro frontale a 20 - 30 km/h circa
contro una parete fissa che non si possa né muovere né deformare).
Tuttavia, la velocità di soglia risulterà notevolmente superiore nelle seguenti situa-
zioni:
• Se il veicolo entra in collisione con un oggetto, quale un veicolo parcheggiato o un
cartello stradale, che si può muovere o deformare nell’urto
• Se il veicolo è coinvolto in una collisione con incuneamento, come nel caso di una
collisione in cui la parte anteriore del veicolo si “incunea” o si infila sotto il pianale
di un autocarro
● A seconda del tipo di collisione, è possibile che si attivino solo i pretensionatori cin-
ture di sicurezza.
■ Condizioni di apertura airbag SRS (airbag SRS laterali e laterali a tendina)
●Gli airbag SRS laterali e laterali a tendina si aprono in caso di urto che superi il livello
di soglia impostato (il livello di forza corrispondente alla forza d’urto prodotta da un
veicolo di 1500 kg circa che urta l’abitacolo provenendo da una direzione perpendi-
colare alla direzione di marcia del veicolo a una velocità di 20 - 30 km/h circa).
● Gli airbag SRS laterali e laterali a tendina potrebbero aprirsi anche nel caso di uno
scontro frontale violento.

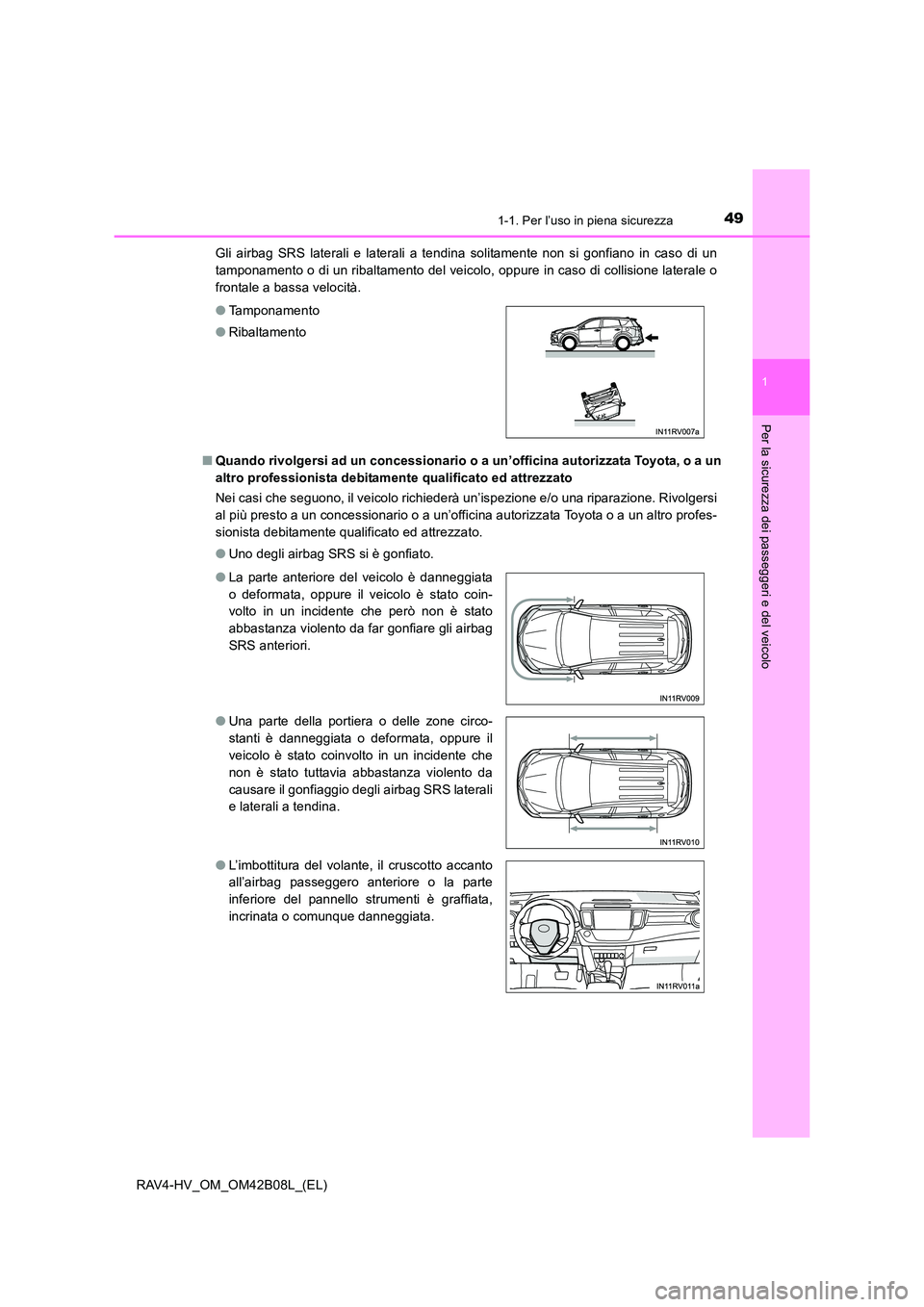

481-1. Per l’uso in piena sicurezza
RAV4-HV_OM_OM42B08L_(EL)■

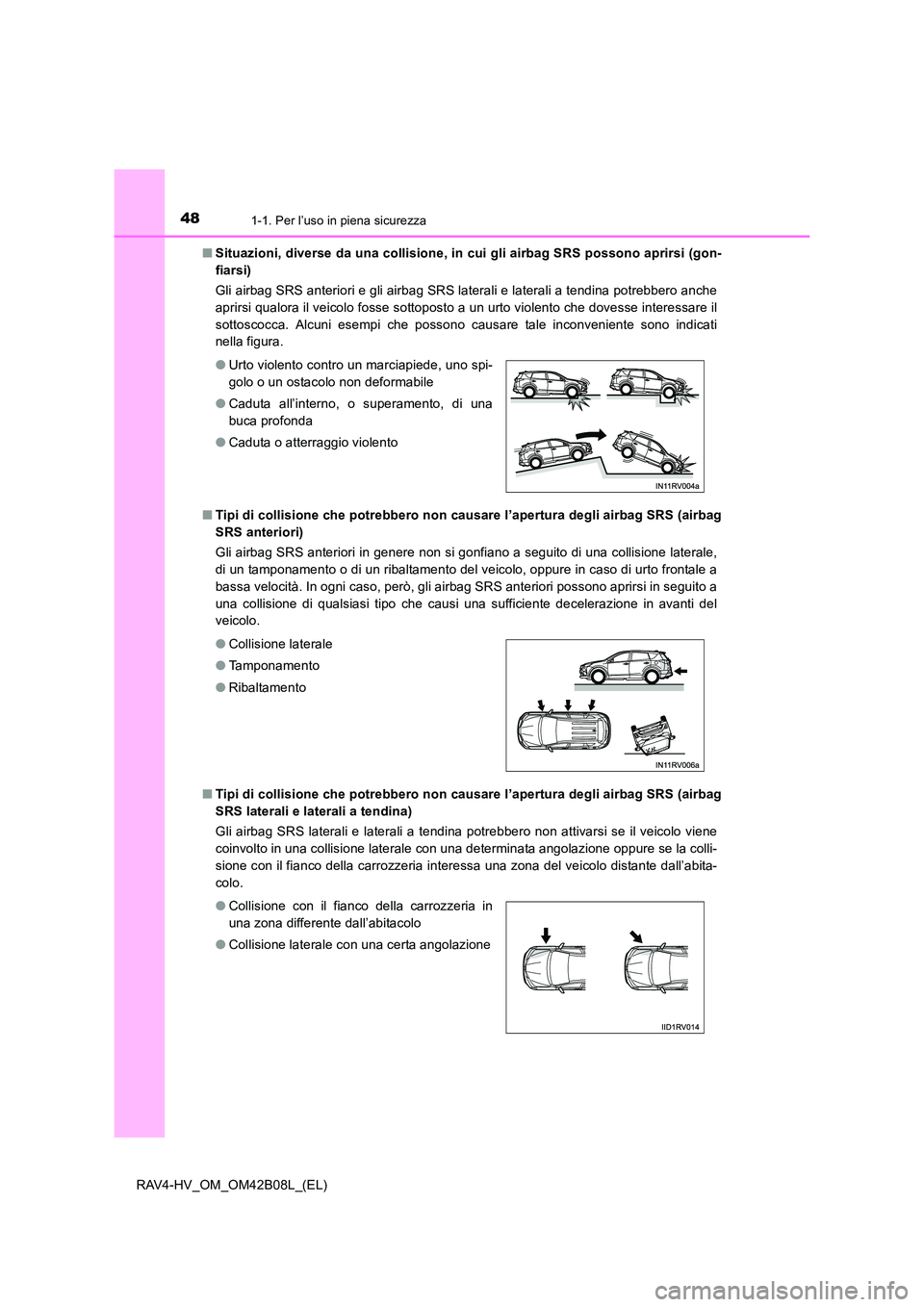

Situazioni, diverse da una collisione, in cui gli airbag SRS possono aprirsi (gon-
fiarsi)
Gli airbag SRS anteriori e gli airbag SRS laterali e laterali a tendina potrebbero anche
aprirsi qualora il veicolo fosse sottoposto a un urto violento che dovesse interessare il
sottoscocca. Alcuni esempi che possono causare tale inconveniente sono indicati
nella figura.
■ Tipi di collisione che potrebbero non causare l’apertura degli airbag SRS (airbag
SRS anteriori)
Gli airbag SRS anteriori in genere non si gonfiano a seguito di una collisione laterale,
di un tamponamento o di un ribaltamento del veicolo, oppure in caso di urto frontale a
bassa velocità. In ogni caso, però, gli airbag SRS anteriori possono aprirsi in seguito a
una collisione di qualsiasi tipo che causi una sufficiente decelerazione in avanti del
veicolo.
■ Tipi di collisione che potrebbero non causare l’apertura degli airbag SRS (airbag
SRS laterali e laterali a tendina)
Gli airbag SRS laterali e laterali a tendina potrebbero non attivarsi se il veicolo viene
coinvolto in una collisione laterale con una determinata angolazione oppure se la colli-
sione con il fianco della carrozzeria interessa una zona del veicolo distante dall’abita-
colo. ●Urto violento contro un marciapiede, uno spi-
golo o un ostacolo non deformabile
● Caduta all’interno, o superamento, di una
buca profonda
● Caduta o atterraggio violento
● Collisione laterale
● Tamponamento
● Ribaltamento
● Collisione con il fianco della carrozzeria in
una zona differente dall’abitacolo
● Collisione laterale con una certa angolazione

491-1. Per l’uso in piena sicurezza
1
RAV4-HV_OM_OM42B08L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Gli airbag SRS laterali e laterali a tendina solitamente non si gonfiano in caso di un
tamponamento o di un ribaltamento del veicolo, oppure in caso di collisione laterale o
frontale a bassa velocità.
■ Quando rivolgersi ad un concessionario o a un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato
Nei casi che seguono, il veicolo richiederà un’ispezione e/o una riparazione. Rivolgersi
al più presto a un concessionario o a un’officina autorizzata Toyota o a un altro profes-
sionista debitamente qualificato ed attrezzato.
●Uno degli airbag SRS si è gonfiato.
●
Tamponamento
● Ribaltamento
● La parte anteriore del veicolo è danneggiata
o deformata, oppure il veicolo è stato coin-
volto in un incidente che però non è stato
abbastanza violento da far gonfiare gli airbag
SRS anteriori.
● Una parte della portiera o delle zone circo-
stanti è danneggiata o deformata, oppure il
veicolo è stato coinvolto in un incidente che
non è stato tuttavia abbastanza violento da
causare il gonfiaggio degli airbag SRS laterali
e laterali a tendina.
● L’imbottitura del volante, il cruscotto accanto
all’airbag passeggero anteriore o la parte
inferiore del pannello strumenti è graffiata,
incrinata o comunque danneggiata.

501-1. Per l’uso in piena sicurezza
RAV4-HV_OM_OM42B08L_(EL)●
La superficie dei sedili equipaggiati con air-
bag laterali è graffiata, incrinata o comunque
danneggiata.
● Le finiture (imbottiture) delle sezioni dei mon-
tanti anteriori e posteriori o dei longheroni
laterali del tetto contenenti gli airbag laterali a
tendina sono graffiate, incrinate o comunque
danneggiate.
