TOYOTA RAV4 HYBRID 2017 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2017, Model line: RAV4 HYBRID, Model: TOYOTA RAV4 HYBRID 2017Pages: 534, PDF Size: 39.22 MB
Page 171 of 534

171
4
4-1. Ennen ajamaan lähtemistä
Ajaminen
OM42B04FI

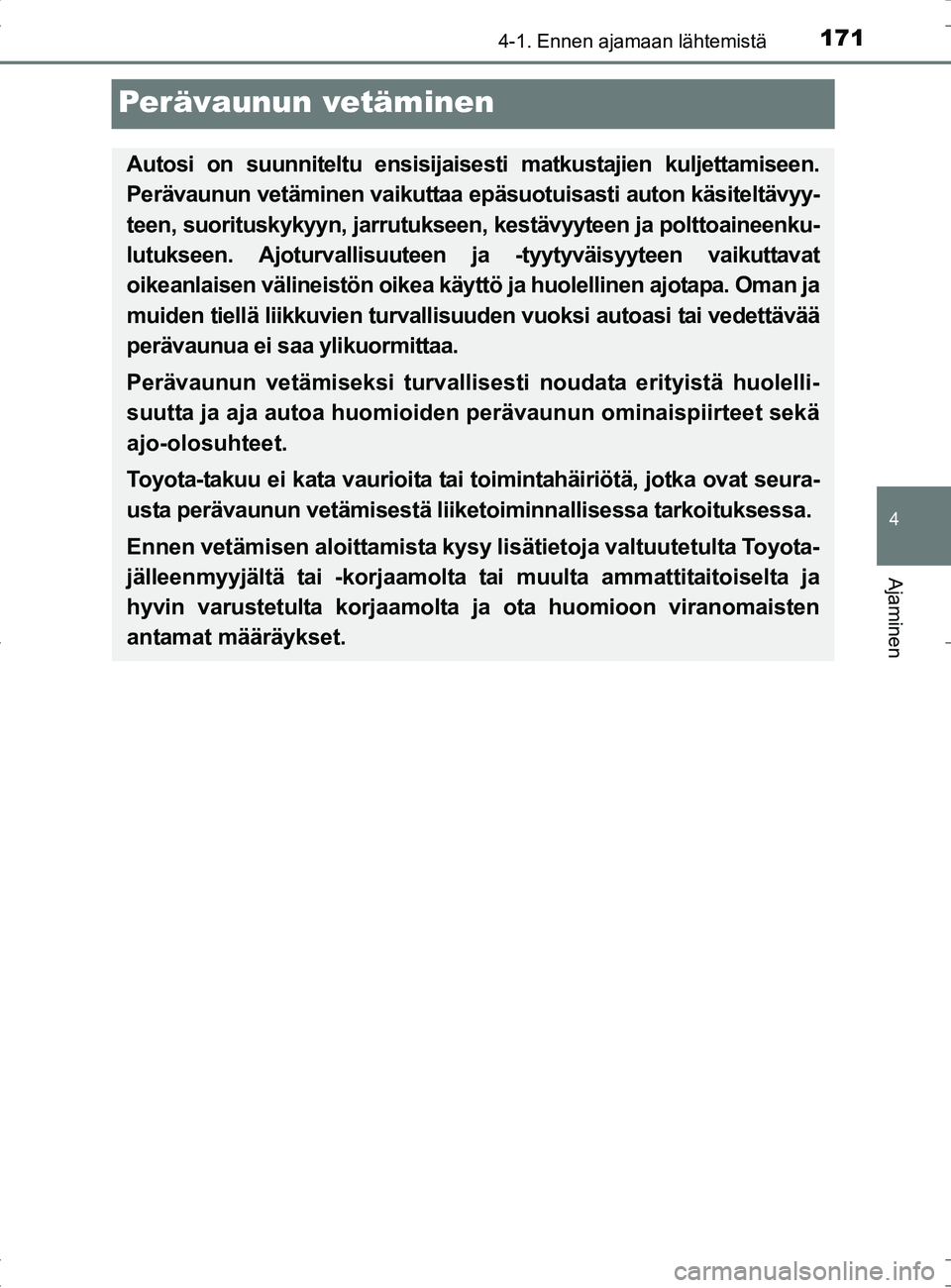

Perävaunun vetäminen
Autosi on suunniteltu ensisijaisesti matkustajien kuljettamiseen.
Perävaunun vetäminen vaikuttaa epäsuotuisasti auton käsiteltävyy-
teen, suorituskykyyn, jarrutukseen, kestävyyteen ja polttoaineenku-
lutukseen. Ajoturvallisuuteen ja -tyytyväisyyteen vaikuttavat
oikeanlaisen välineistön oikea käyttö ja huolellinen ajotapa. Oman ja
muiden tiellä liikkuvien turvallis uuden vuoksi autoasi tai vedettävää
perävaunua ei saa ylikuormittaa.
Perävaunun vetämiseksi turvallise sti noudata erityistä huolelli-
suutta ja aja autoa huomioiden perävaunun ominaispiirteet sekä
ajo-olosuhteet.
Toyota-takuu ei kata vaurioita tai toimintahäiriötä, jotka ovat seura-
usta perävaunun vetämisestä lii ketoiminnallisessa tarkoituksessa.
Ennen vetämisen aloittamista kysy lisätietoja valtuutetulta Toyota-
jälleenmyyjältä tai -kor jaamolta tai muulta ammattitaitoiselta ja
hyvin varustetulta korjaamolta ja ota huomioon viranomaisten
antamat määräykset.
OM42B04FI.book Page 171 Tuesday, September 27, 2016 3:10 PM
Page 172 of 534

1724-1. Ennen ajamaan lähtemistä
OM42B04FI

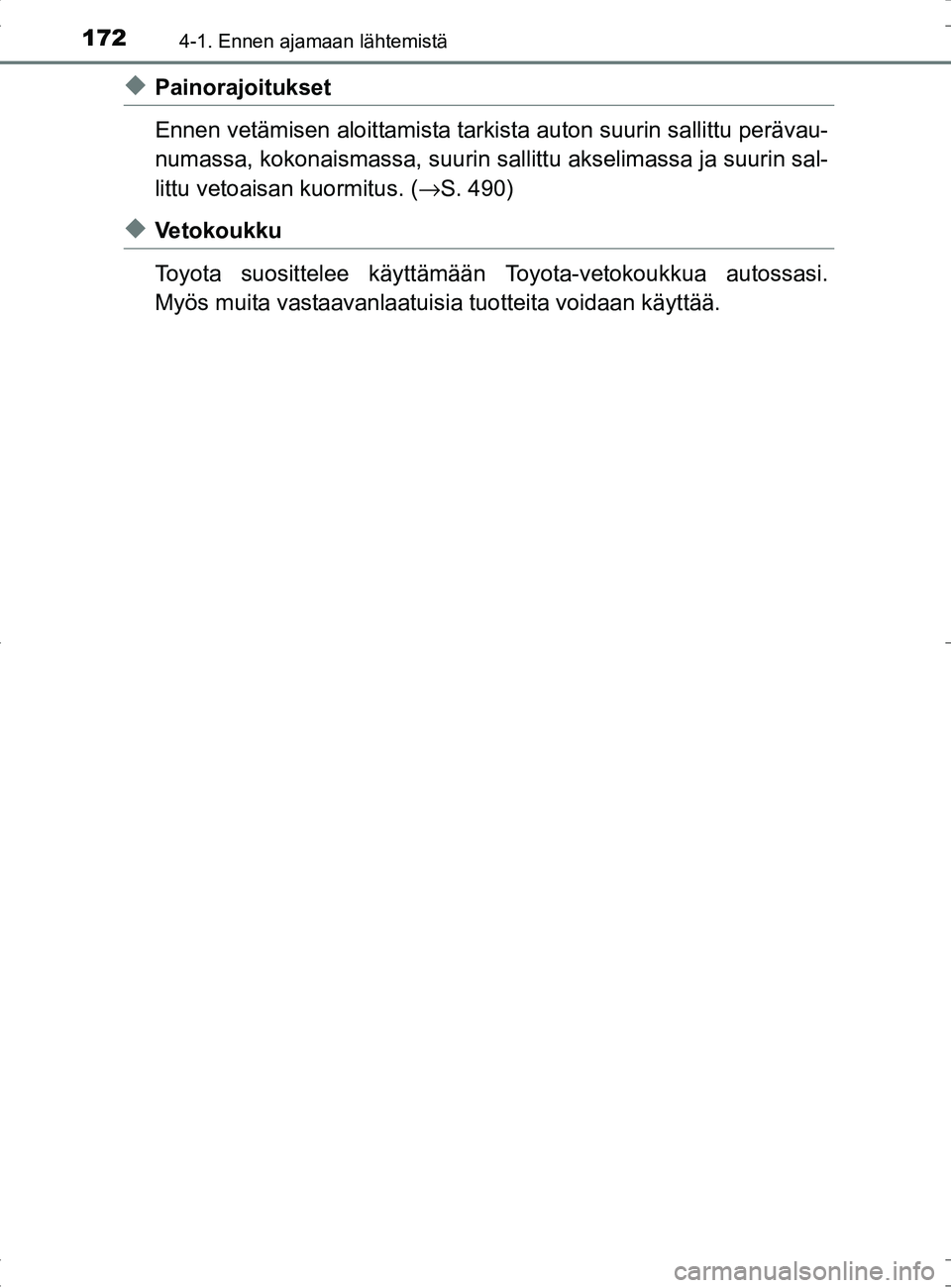

◆Painorajoitukset
Ennen vetämisen aloittamista tarkista auton suurin sallittu perävau-
numassa, kokonaismassa, suurin sallittu akseli massa ja suurin sal-
littu vetoaisan kuormitus. ( →S. 490)
◆Vetokoukku
Toyota suosittelee käyttämään Toyota-vetokoukkua autossasi.
Myös muita vastaavanlaatuisia tuotteita voidaan käyttää.
OM42B04FI.book Page 172 Tuesday, September 27, 2016 3:10 PM
Page 173 of 534

1734-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42B04FI

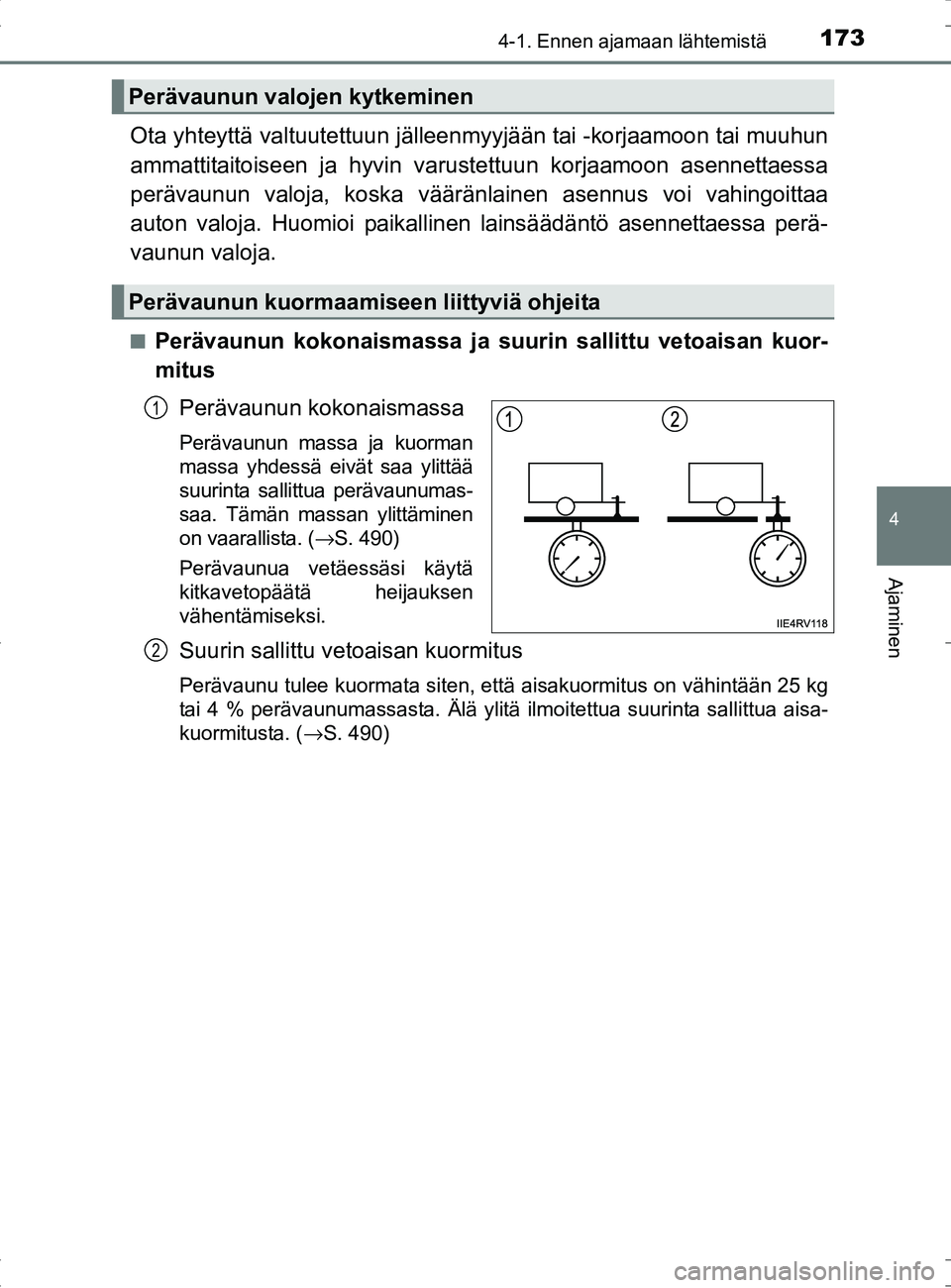

Ota yhteyttä valtuutettuun jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon asennettaessa
perävaunun valoja, koska vääränlainen asennus voi vahingoittaa
auton valoja. Huomioi paikallinen lainsäädäntö asennettaessa perä-
vaunun valoja.
■Perävaunun kokonaismassa ja suur in sallittu vetoaisan kuor-
mitus
Perävaunun kokonaismassa
Perävaunun massa ja kuorman
massa yhdessä eivät saa ylittää
suurinta sallittua perävaunumas-
saa. Tämän massan ylittäminen
on vaarallista. ( →S. 490)
Perävaunua vetäessäsi käytä
kitkavetopäätä heijauksen
vähentämiseksi.
Suurin sallittu vetoaisan kuormitus
Perävaunu tulee kuormata siten, että aisakuormitus on vähintään 25 kg
tai 4 % perävaunumassasta. Älä ylitä ilmoitettua suurinta sallittua aisa-
kuormitusta. ( →S. 490)
Perävaunun valojen kytkeminen
Perävaunun kuormaamis een liittyviä ohjeita
1
2
OM42B04FI.book Page 173 Tuesday, September 27, 2016 3:10 PM
Page 174 of 534

1744-1. Ennen ajamaan lähtemistä
OM42B04FI■

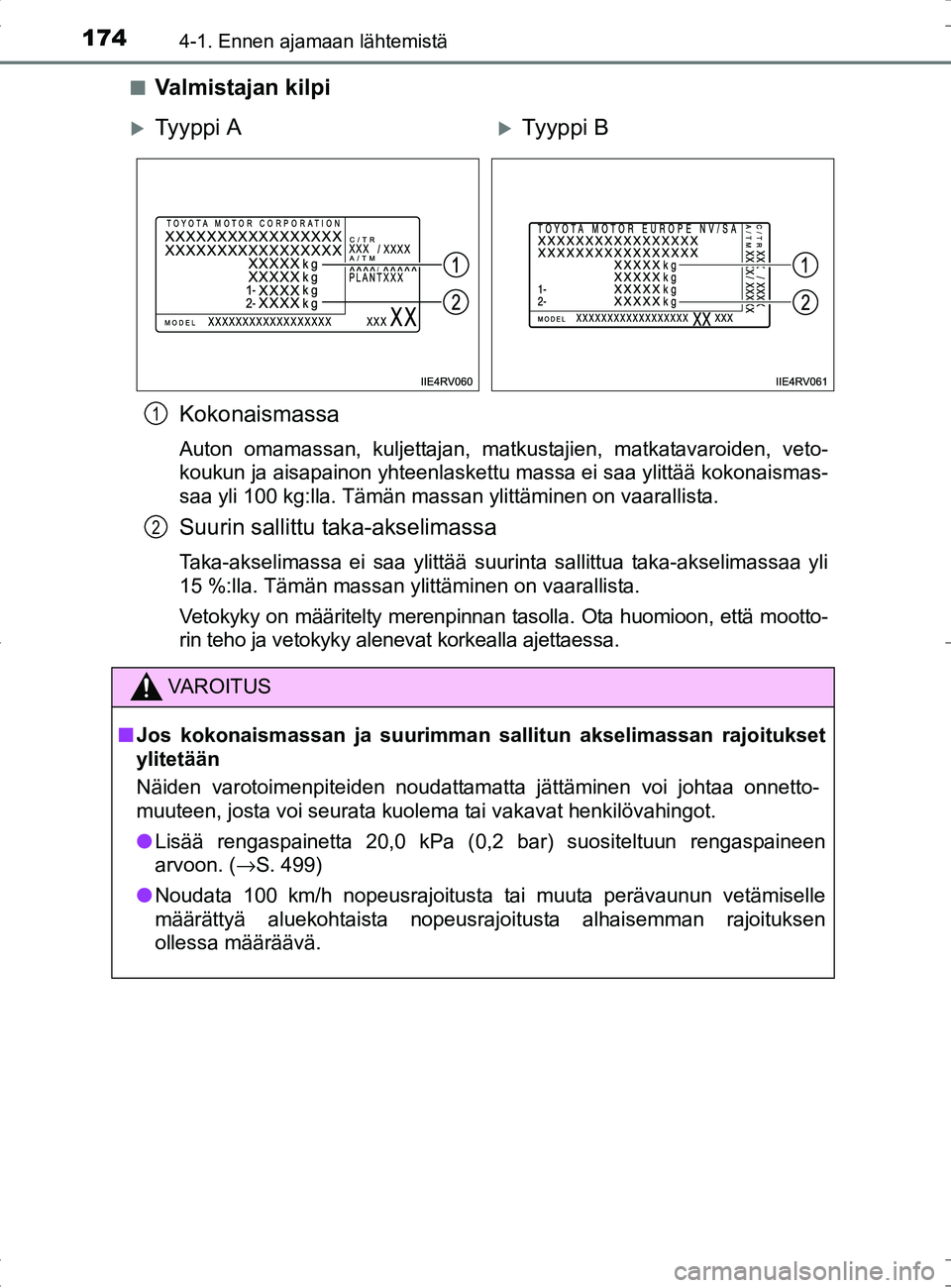

Valmistajan kilpi
Kokonaismassa
Auton omamassan, kuljettajan, matkustajien, matkatavaroiden, veto-
koukun ja aisapainon yhteenlaskettu massa ei saa ylittää kokonaismas-
saa yli 100 kg:lla. Tämän massan ylittäminen on vaarallista.
Suurin sallittu taka-akselimassa
Taka-akselimassa ei saa ylittää suurinta sallittua taka-akselimassaa yli
15 %:lla. Tämän massan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että mootto-
rin teho ja vetokyky alenevat korkealla ajettaessa.
XTy y p p i A XTy y p p i B
VAROITUS
■Jos kokonaismassan ja suurimma n sallitun akselimassan rajoitukset
ylitetään
Näiden varotoimenpiteiden noudattamatta jättäminen voi johtaa onnetto-
muuteen, josta voi seurata kuolema tai vakavat henkilövahingot.
● Lisää rengaspainetta 20,0 kPa (0,2 bar) suositeltuun rengaspaineen
arvoon. ( →S. 499)
● Noudata 100 km/h nopeusrajoitusta tai muuta perävaunun vetämiselle
määrättyä aluekohtaista nopeusrajoitusta alhaisemman rajoituksen
ollessa määräävä.
1
2
OM42B04FI.book Page 174 Tuesday, September 27, 2016 3:10 PM
Page 175 of 534

1754-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42B04FI

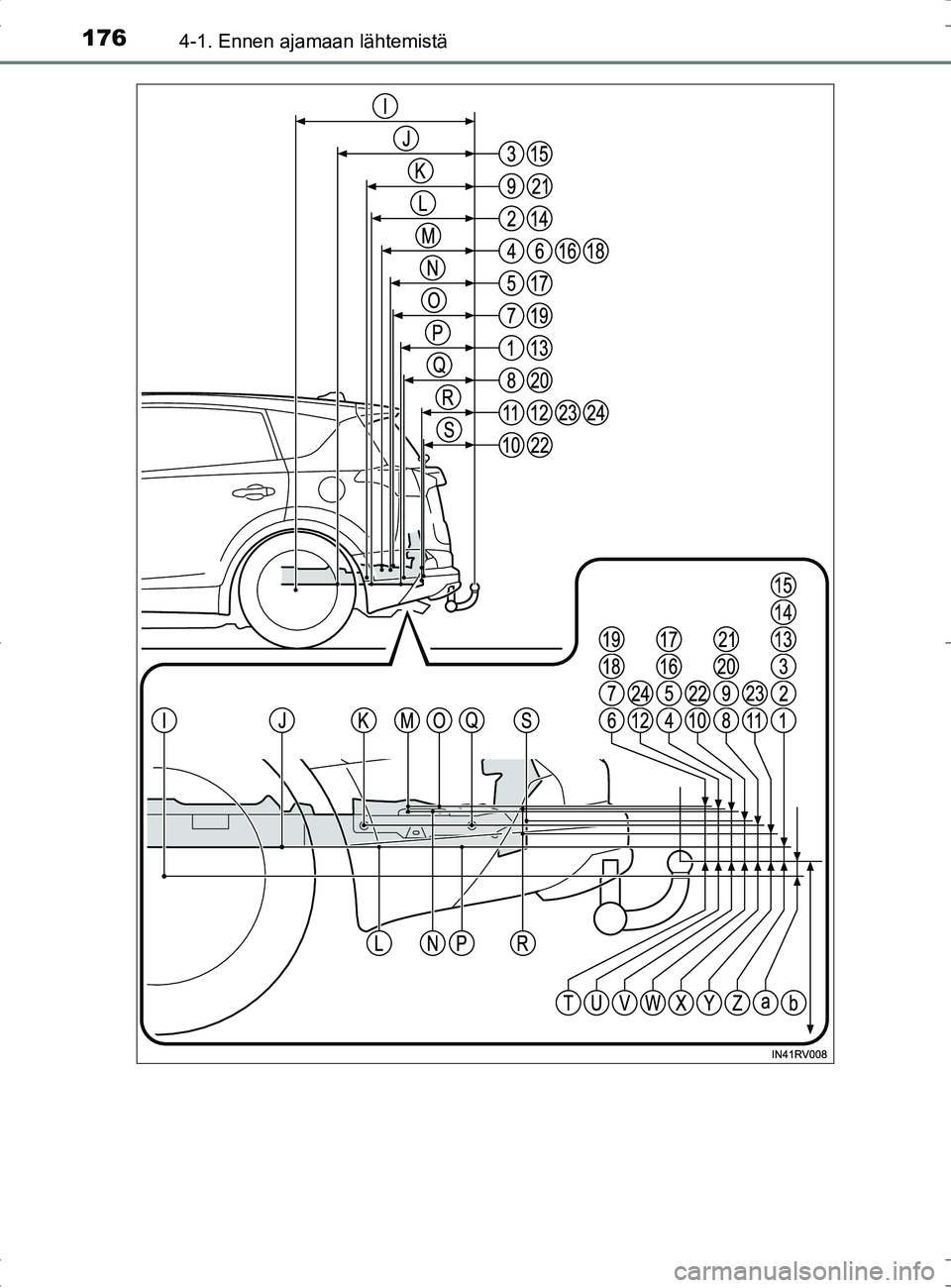

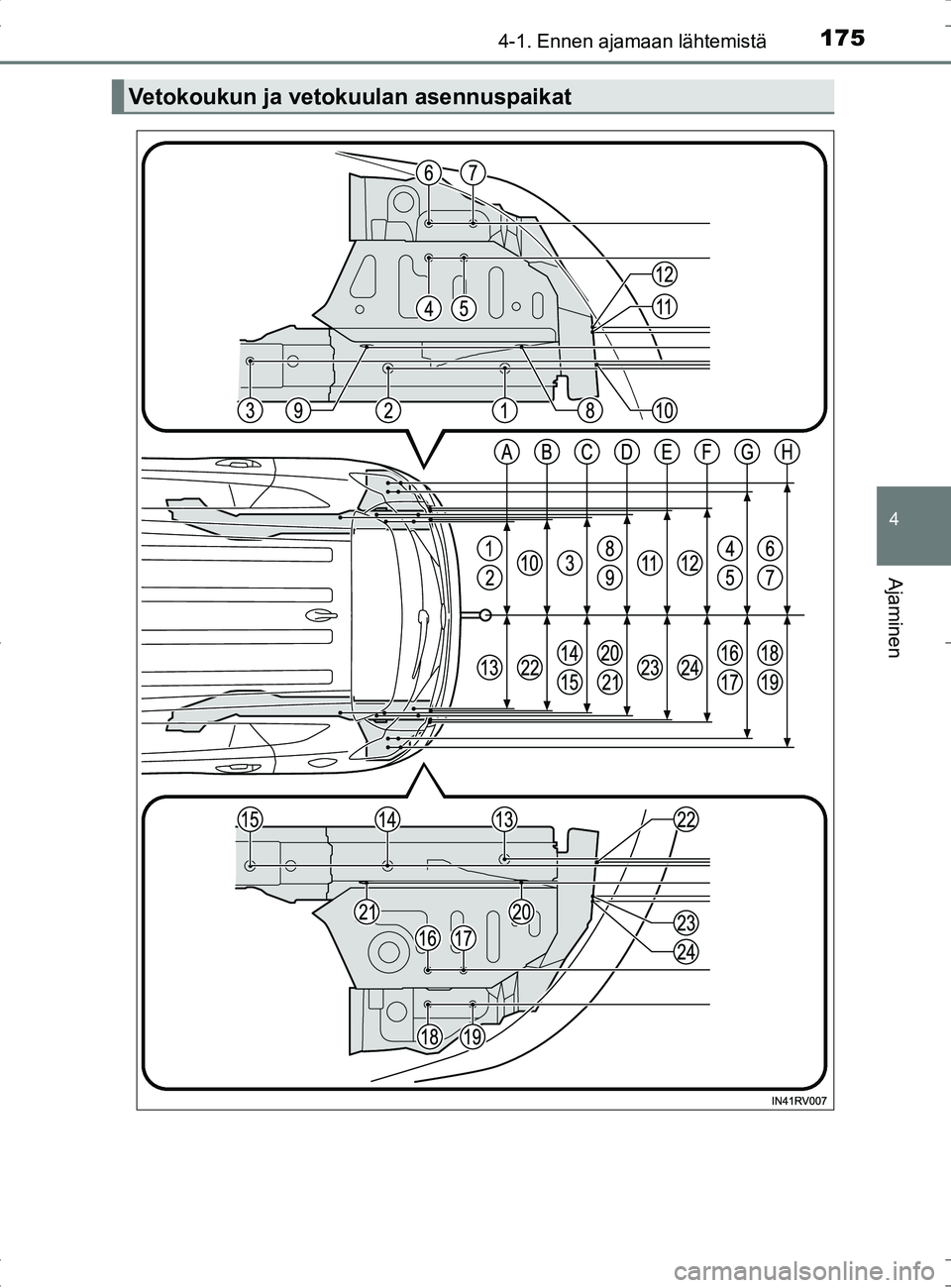

Vetokoukun ja vetokuulan asennuspaikat
OM42B04FI.book Page 175 Tuesday, September 27, 2016 3:10 PM
Page 176 of 534

1764-1. Ennen ajamaan lähtemistä
OM42B04FI
OM42B04FI.book Page 176 Tuesday, September 27, 2016 3:10 PM
Page 177 of 534

1774-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42B04FI

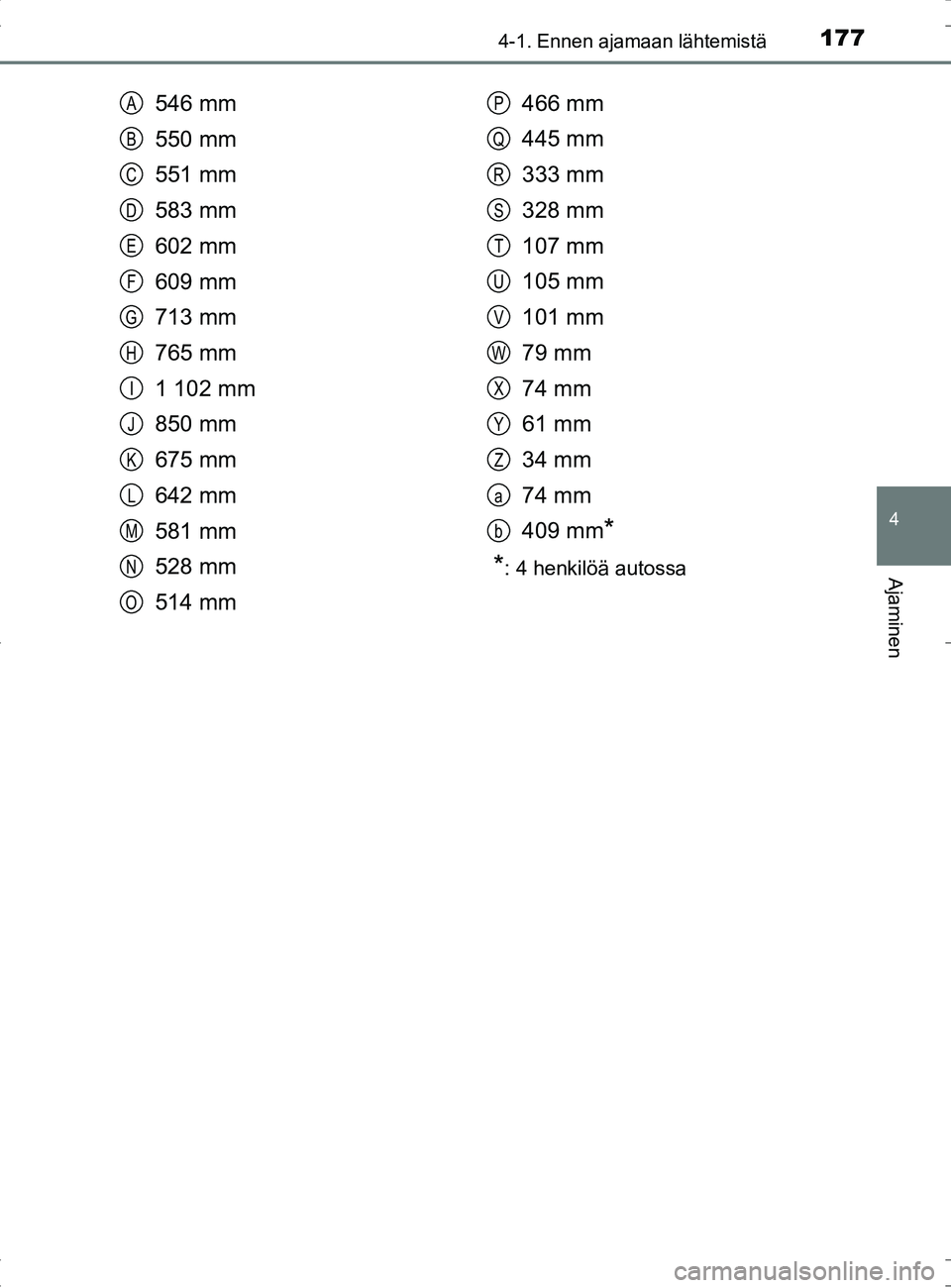

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*
*
: 4 henkilöä autossa
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b
OM42B04FI.book Page 177 Tuesday, September 27, 2016 3:10 PM
Page 178 of 534

1784-1. Ennen ajamaan lähtemistä
OM42B04FI

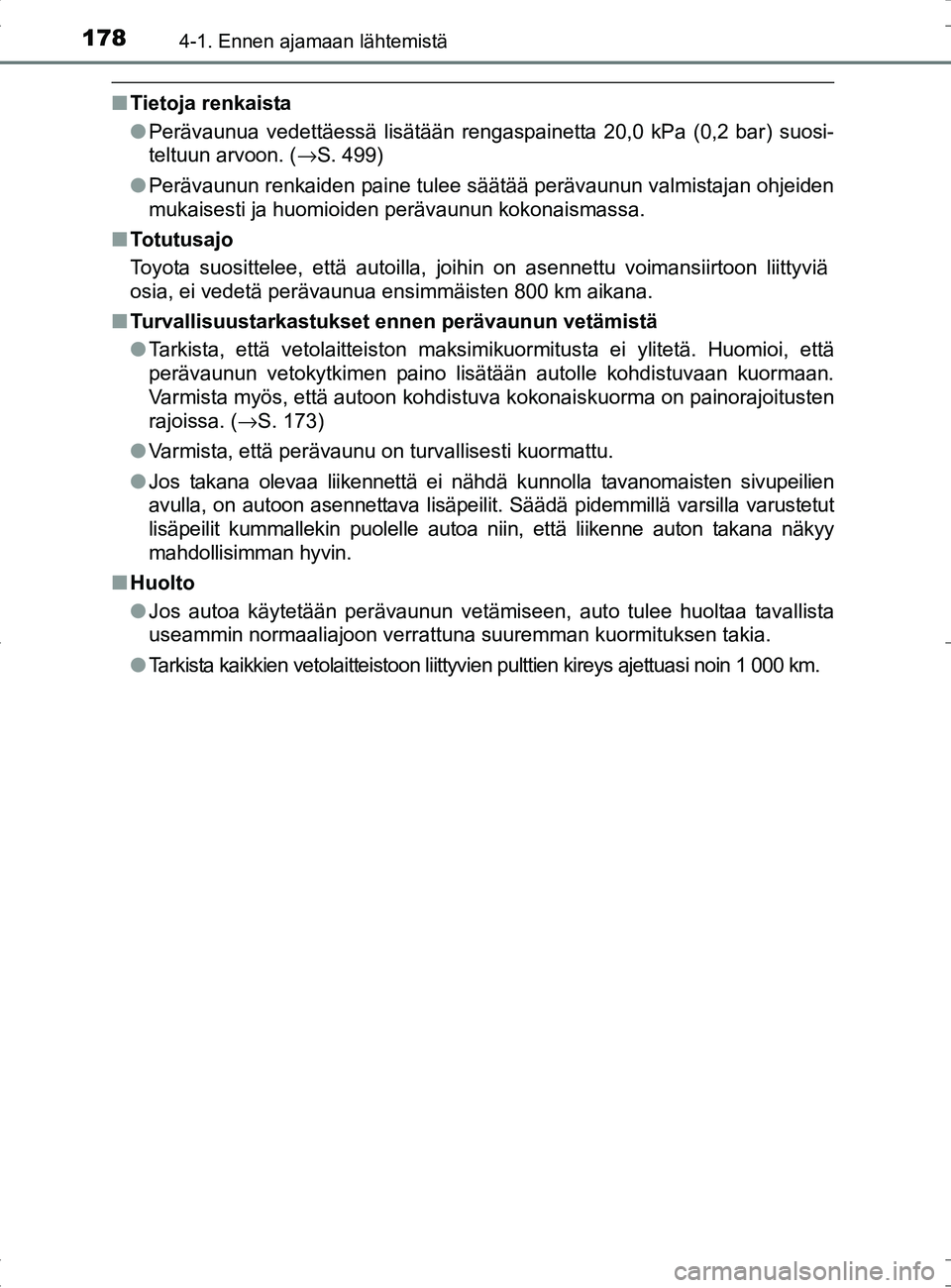

■Tietoja renkaista
●Perävaunua vedettäessä lisätään rengaspainetta 20,0 kPa (0,2 bar) suosi-
teltuun arvoon. ( →S. 499)
● Perävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden
mukaisesti ja huomioiden perävaunun kokonaismassa.
■ Totutusajo
Toyota suosittelee, että autoilla, joihin on asennettu voimansiirtoon liittyviä
osia, ei vedetä perävaunua ensimmäisten 800 km aikana.
■ Turvallisuustarkastukset ennen perävaunun vetämistä
●Tarkista, että vetolaitteiston maksimikuormitusta ei ylitetä. Huomioi, että
perävaunun vetokytkimen paino lisätään autolle kohdistuvaan kuormaan.
Varmista myös, että autoon kohdistuva kokonaiskuorma on painorajoitusten
rajoissa. ( →S. 173)
● Varmista, että perävaunu on turvallisesti kuormattu.
● Jos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupeilien
avulla, on autoon asennettava lisäpeilit . Säädä pidemmillä varsilla varustetut
lisäpeilit kummallekin puolelle autoa ni in, että liikenne auton takana näkyy
mahdollisimman hyvin.
■ Huolto
●Jos autoa käytetään perävaunun vetämiseen, auto tulee huoltaa tavallista
useammin normaaliajoon verrattuna suuremman kuormituksen takia.
● Tarkista kaikkien vetolaitteistoon liittyvi en pulttien kireys ajettuasi noin 1 000 km.
OM42B04FI.book Page 178 Tuesday, September 27, 2016 3:10 PM
Page 179 of 534

1794-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42B04FI■

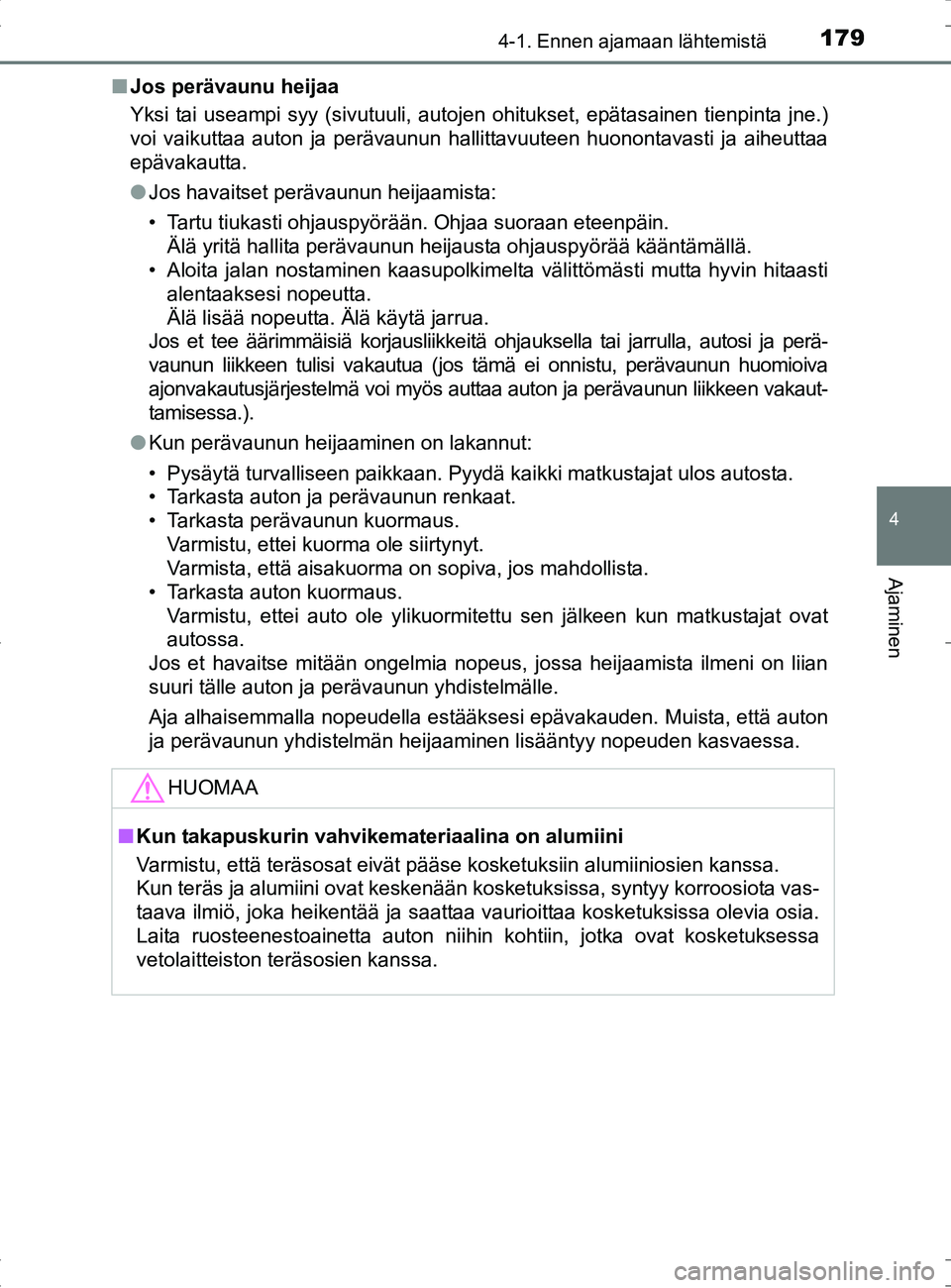

Jos perävaunu heijaa
Yksi tai useampi syy (sivutuuli, autojen ohitukset, epätasainen tienpinta jne.)
voi vaikuttaa auton ja perävaunun hallittavuuteen huonontavasti ja aiheuttaa
epävakautta.
●Jos havaitset perävaunun heijaamista:
• Tartu tiukasti ohjauspyörään. Ohjaa suoraan eteenpäin.
Älä yritä hallita perävaunun heijausta ohjauspyörää kääntämällä.
• Aloita jalan nostaminen kaasupolkimelta välittömästi mutta hyvin hitaasti alentaaksesi nopeutta.
Älä lisää nopeutta. Älä käytä jarrua.
Jos et tee äärimmäisiä korjausliikkeitä ohjauksella tai jarrulla, autosi ja perä-
vaunun liikkeen tulisi vakautua (jos tämä ei onnistu, perävaunun huomioiva
ajonvakautusjärjestelmä voi myös auttaa auton ja perävaunun liikkeen vakaut-
tamisessa.).
● Kun perävaunun heijaaminen on lakannut:
• Pysäytä turvalliseen paikkaan. Pyydä kaikki matkustajat ulos autosta.
• Tarkasta auton ja perävaunun renkaat.
• Tarkasta perävaunun kuormaus.
Varmistu, ettei kuorma ole siirtynyt.
Varmista, että aisakuorma on sopiva, jos mahdollista.
• Tarkasta auton kuormaus. Varmistu, ettei auto ole ylikuormitettu sen jälkeen kun matkustajat ovat
autossa.
Jos et havaitse mitään ongelmia nopeus, jossa heijaamista ilmeni on liian
suuri tälle auton ja perävaunun yhdistelmälle.
Aja alhaisemmalla nopeudella estääksesi epävakauden. Muista, että auton
ja perävaunun yhdistelmän heijaaminen lisääntyy nopeuden kasvaessa.
HUOMAA
■ Kun takapuskurin vahvikemateriaalina on alumiini
Varmistu, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota vas-
taava ilmiö, joka heikentää ja saattaa vaurioittaa kosketuksissa olevia osia.
Laita ruosteenestoainetta auton niihin kohtiin, jotka ovat kosketuksessa
vetolaitteiston teräsosien kanssa.
OM42B04FI.book Page 179 Tuesday, September 27, 2016 3:10 PM
Page 180 of 534

1804-1. Ennen ajamaan lähtemistä
OM42B04FI

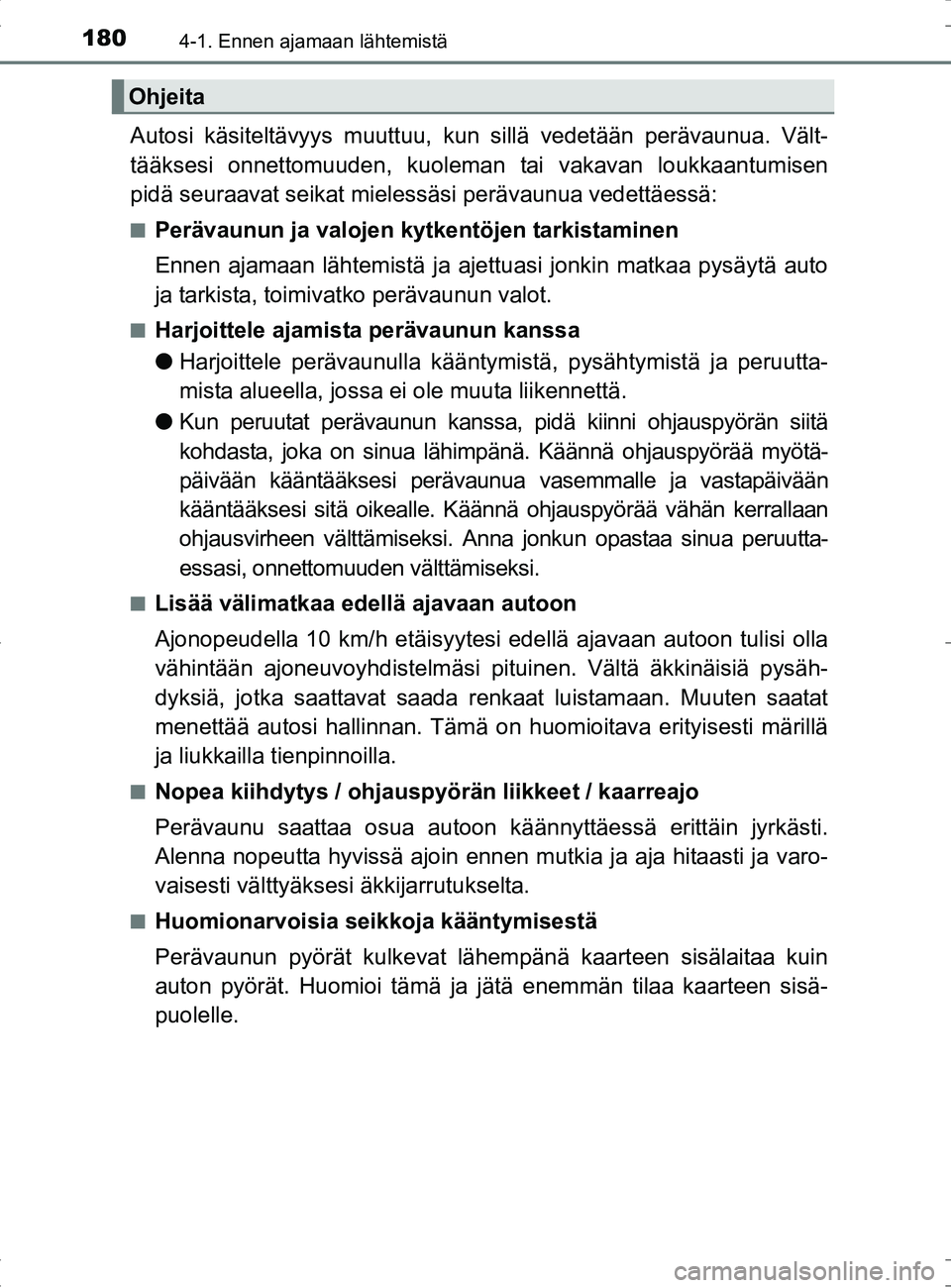

Autosi käsiteltävyys muuttuu, kun sillä vedetään perävaunua. Vält-
tääksesi onnettomuuden , kuoleman tai vakavan loukkaantumisen
pidä seuraavat seikat mieles säsi perävaunua vedettäessä:
■Perävaunun ja valojen kytkentöjen tarkistaminen
Ennen ajamaan lähtemistä ja aje ttuasi jonkin matkaa pysäytä auto
ja tarkista, toimivatko perävaunun valot.
■Harjoittele ajamista perävaunun kanssa
● Harjoittele perävaunulla kääntymis tä, pysähtymistä ja peruutta-
mista alueella, jossa ei ole muuta liikennettä.
● Kun peruutat perävaunun kanssa, pidä kiinni ohjauspyörän siitä
kohdasta, joka on sinua lähimpänä. Käännä ohjauspyörää myötä-
päivään kääntääksesi perävaunua vasemmalle ja vastapäivään
kääntääksesi sitä oikealle. Käännä ohjauspyörää vähän kerrallaan
ohjausvirheen välttämiseksi. Anna jonkun opastaa sinua peruutta-
essasi, onnettomuuden välttämiseksi.
■Lisää välimatkaa edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulisi olla
vähintään ajoneuvoyhdistelmäsi pituinen. Vältä äkkinäisiä pysäh-
dyksiä, jotka saattavat saada r enkaat luistamaan. Muuten saatat
menettää autosi hallinnan. Tämä on huomioitava erityisesti märillä
ja liukkailla tienpinnoilla.
■Nopea kiihdytys / ohjauspyörän liikkeet / kaarreajo
Perävaunu saattaa osua autoon kä ännyttäessä erittäin jyrkästi.
Alenna nopeutta hyvissä ajoin ennen mutkia ja aja hitaasti ja varo-
vaisesti välttyäksesi äkkijarrutukselta.
■Huomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä kaarteen sisälaitaa kuin
auton pyörät. Huomioi tämä ja jätä enemmän tilaa kaarteen sisä-
puolelle.
Ohjeita
OM42B04FI.book Page 180 Tuesday, September 27, 2016 3:10 PM
