TOYOTA RAV4 HYBRID 2017 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2017, Model line: RAV4 HYBRID, Model: TOYOTA RAV4 HYBRID 2017Pages: 534, PDF Size: 39.22 MB

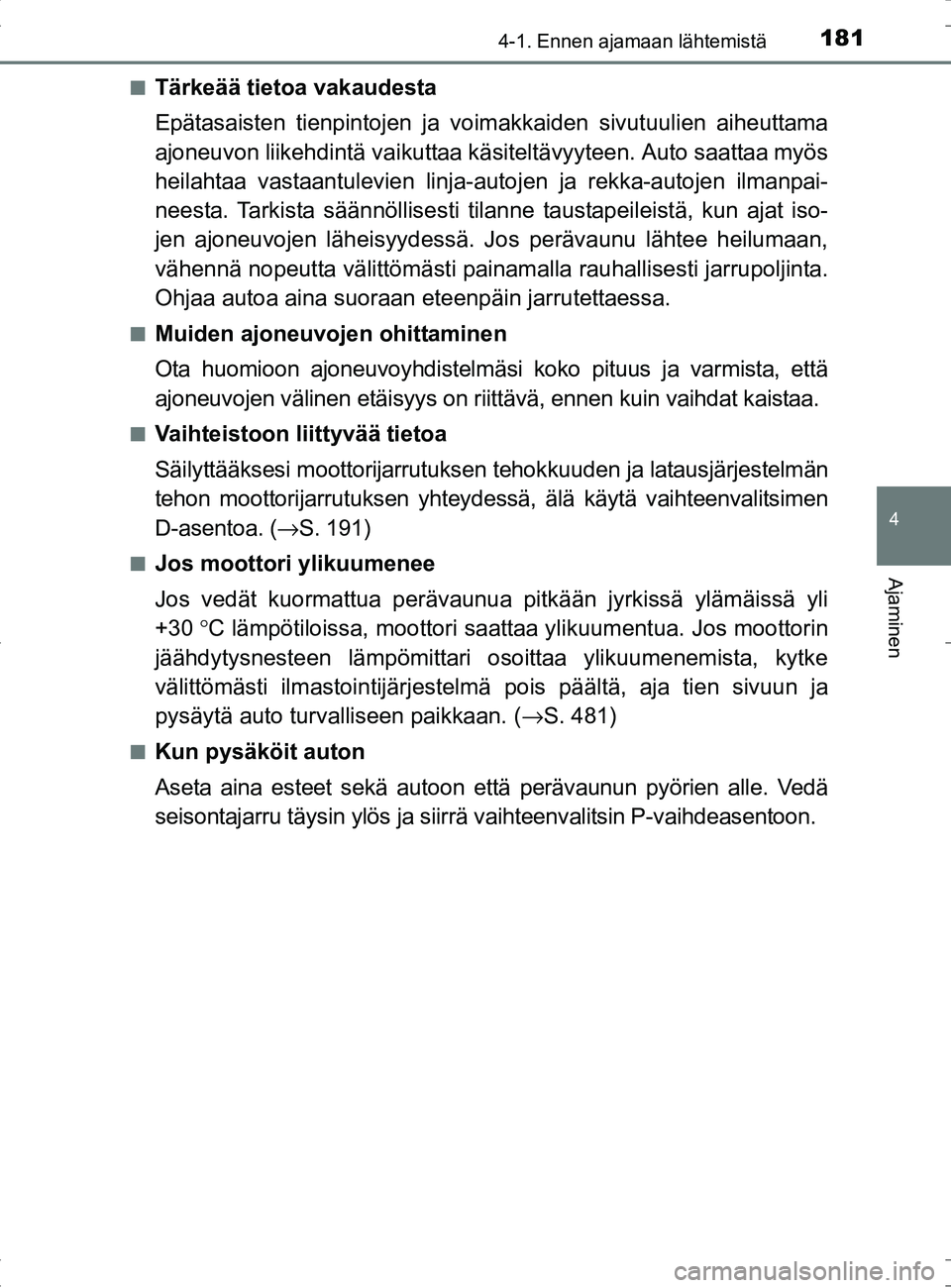

Page 181 of 534

1814-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM42B04FI■
Tärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja vo
imakkaiden sivutuulien aiheuttama
ajoneuvon liikehdintä va ikuttaa käsiteltävyyteen. Auto saattaa myös
heilahtaa vastaantulevien linja-autojen ja rekka-autojen ilmanpai-
neesta. Tarkista säännöllisesti tila nne taustapeileistä, kun ajat iso-
jen ajoneuvojen läheisyydessä. Jos perävaunu lähtee heilumaan,
vähennä nopeutta välittömästi painamalla rauhallisesti jarrupoljinta.
Ohjaa autoa aina suoraan eteenpäin jarrutettaessa.
■Muiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että
ajoneuvojen välinen etäisyys on riittävä, ennen kuin vaihdat kaistaa.
■Vaihteistoon liittyvää tietoa
Säilyttääksesi moottorijarrutuksen tehokkuuden ja latausjärjestelmän
tehon moottorijarrutuksen yhteydessä, älä käytä vaihteenvalitsimen
D-asentoa. (→S. 191)
■Jos moottori ylikuumenee
Jos vedät kuormattua perävaunua pitkään jyrkissä ylämäissä yli
+30 °C lämpötiloissa, moottori saattaa ylikuumentua. Jos moottorin
jäähdytysnesteen lämpömittari osoittaa ylikuumenemista, kytke
välittömästi ilmastointijärjestelmä pois päältä, aja tien sivuun ja
pysäytä auto turvalliseen paikkaan. ( →S. 481)
■Kun pysäköit auton
Aseta aina esteet sekä autoon että perävaunun pyörien alle. Vedä
seisontajarru täysin ylös ja siirrä vaihteenvalitsin P-vaihdeasentoon.
OM42B04FI.book Page 181 Tuesday, September 27, 2016 3:10 PM

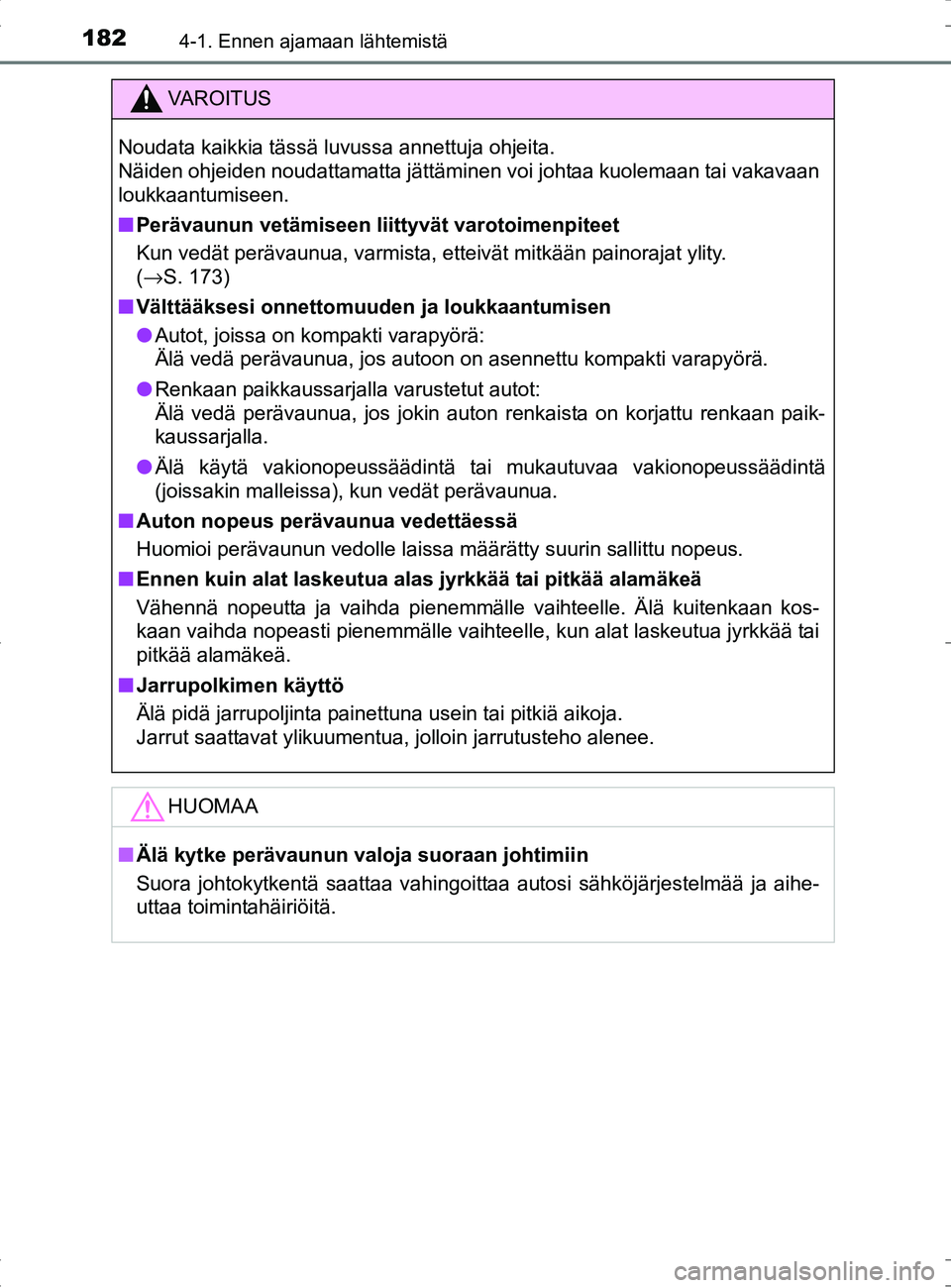

Page 182 of 534

1824-1. Ennen ajamaan lähtemistä
OM42B04FI
VAROITUS
Noudata kaikkia tässä luvussa annettuja ohjeita.
Näiden ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
■Perävaunun vetämiseen li ittyvät varotoimenpiteet
Kun vedät perävaunua, varmista, etteivät mitkään painorajat ylity.
( →S. 173)
■ Välttääksesi onnettomuuden ja loukkaantumisen
● Autot, joissa on kompakti varapyörä:
Älä vedä perävaunua, jos autoon on asennettu kompakti varapyörä.
● Renkaan paikkaussarjalla varustetut autot:
Älä vedä perävaunua, jos jokin auton renkaista on korjattu renkaan paik-
kaussarjalla.
● Älä käytä vakionopeussäädintä tai mukautuvaa vakionopeussäädintä
(joissakin malleissa), kun vedät perävaunua.
■ Auton nopeus perävaunua vedettäessä
Huomioi perävaunun vedolle laissa määrätty suurin sallittu nopeus.
■ Ennen kuin alat laskeutua alas jyrkkää tai pitkää alamäkeä
Vähennä nopeutta ja vaihda pienemmälle vaihteelle. Älä kuitenkaan kos-
kaan vaihda nopeasti pienemmälle vaihteelle, kun alat laskeutua jyrkkää tai
pitkää alamäkeä.
■ Jarrupolkimen käyttö
Älä pidä jarrupoljinta painettuna usein tai pitkiä aikoja.
Jarrut saattavat ylikuumentua, jolloin jarrutusteho alenee.
HUOMAA
■Älä kytke perävaunun valoja suoraan johtimiin
Suora johtokytkentä saattaa vahingoittaa autosi sähköjärjestelmää ja aihe-
uttaa toimintahäiriöitä.
OM42B04FI.book Page 182 Tuesday, September 27, 2016 3:10 PM

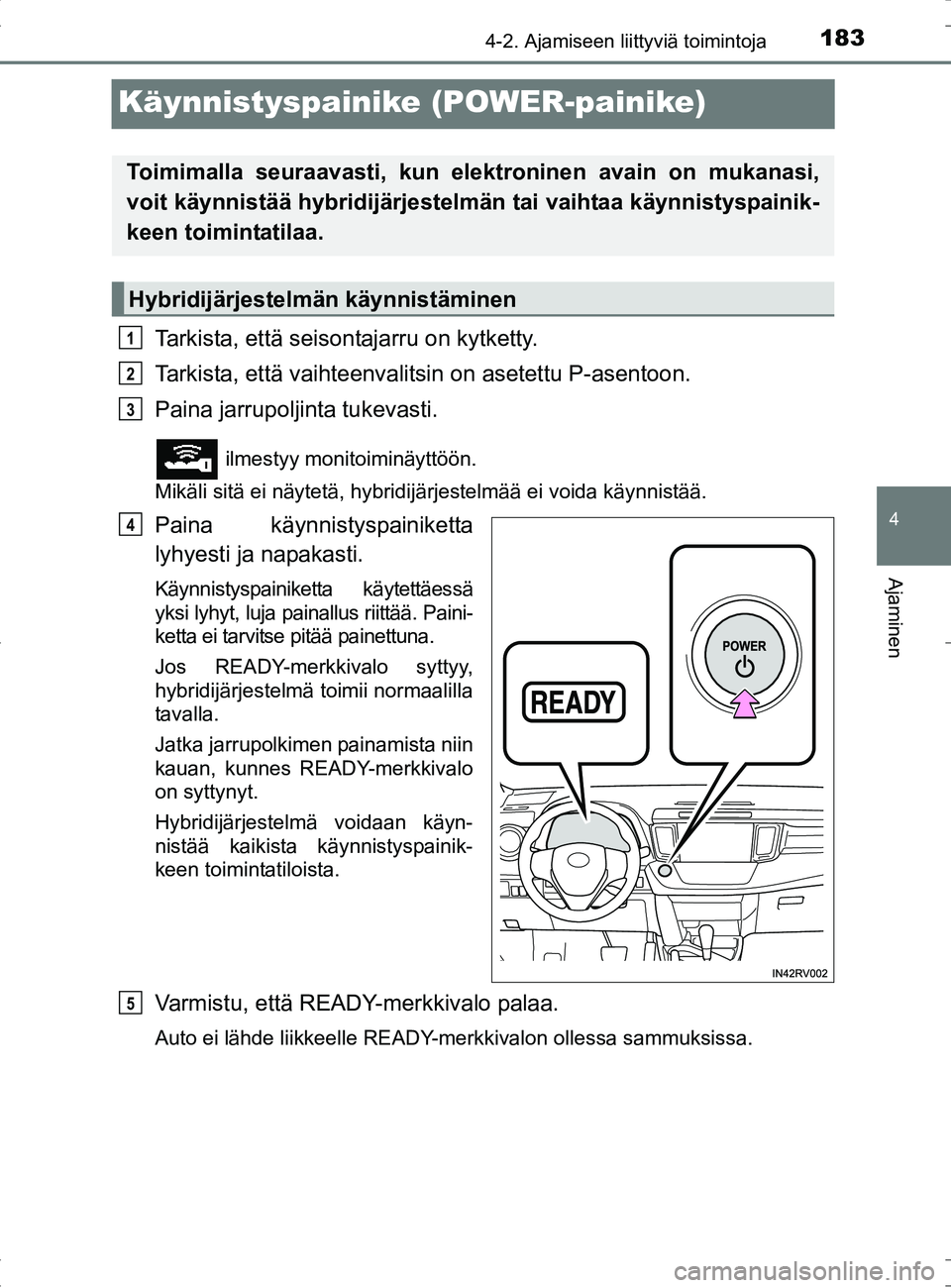

Page 183 of 534

183
4
4-2. Ajamiseen liittyviä toimintoja
Ajaminen
OM42B04FI
Käynnistyspainike (POWER-painike)
Tarkista, että seisontajarru on kytketty.
Tarkista, että vaihteenvalitsin on asetettu P-asentoon.
Paina jarrupoljinta tukevasti.
ilmestyy monitoiminäyttöön.
Mikäli sitä ei näytetä, hybridijärjestelmää ei voida käynnistää\
.
Paina käynnistyspainiketta
lyhyesti ja napakasti.
Käynnistyspainiketta käytettäessä
yksi lyhyt, luja painallus riittää. Paini-
ketta ei tarvitse pitää painettuna.
Jos READY-merkkivalo syttyy,
hybridijärjestelmä toimii normaalilla
tavalla.
Jatka jarrupolkimen painamista niin
kauan, kunnes READY-merkkivalo
on syttynyt.
Hybridijärjestelmä voidaan käyn-
nistää kaikista käynnistyspainik-
keen toimintatiloista.
Varmistu, että READY-merkkivalo palaa.
Auto ei lähde liikkeelle READY-merkkivalon ollessa sammuksissa.
Toimimalla seuraavasti, kun elek troninen avain on mukanasi,
voit käynnistää hybridijärjestelmän tai vaihtaa käynnistyspainik-
keen toimintatilaa.
Hybridijärjestelmän käynnistäminen
1
2
3
4
5
OM42B04FI.book Page 183 Tuesday, September 27, 2016 3:10 PM

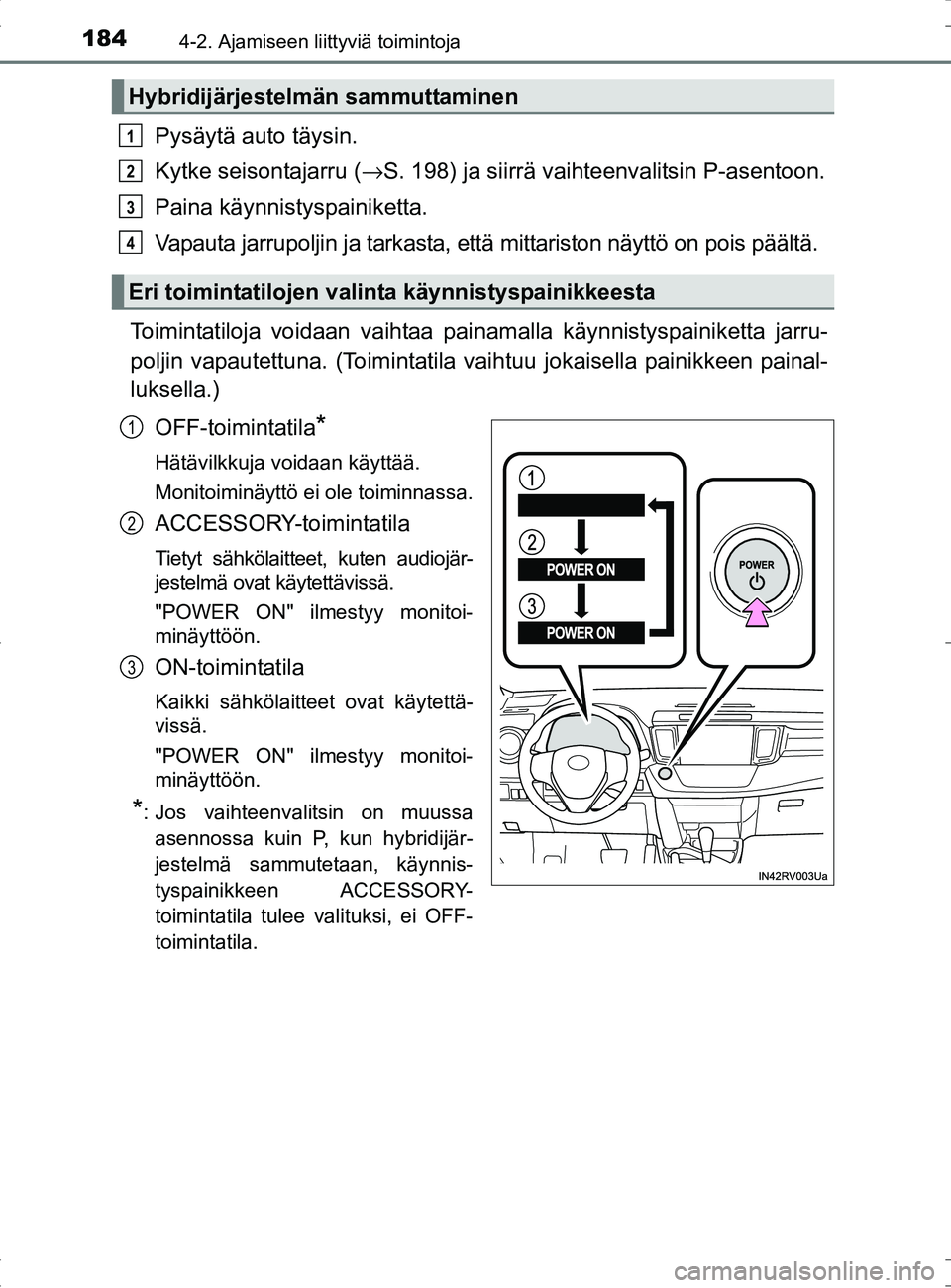

Page 184 of 534

1844-2. Ajamiseen liittyviä toimintoja
OM42B04FI
Pysäytä auto täysin.
Kytke seisontajarru (→S. 198) ja siirrä vaihteenvalitsin P-asentoon.
Paina käynnistyspainiketta.
Vapauta jarrupoljin ja ta rkasta, että mittariston näyttö on pois päältä.
Toimintatiloja voidaan vaihtaa pai namalla käynnistyspainiketta jarru-
poljin vapautettuna. (Toimintatila vaihtuu jokaisella painikkeen painal-
luksella.)
OFF-toimintatila
*
Hätävilkkuja voidaan käyttää.
Monitoiminäyttö ei ole toiminnassa.
ACCESSORY-toimintatila
Tietyt sähkölaitteet, kuten audiojär-
jestelmä ovat käytettävissä.
"POWER ON" ilmestyy monitoi-
minäyttöön.
ON-toimintatila
Kaikki sähkölaitteet ovat käytettä-
vissä.
"POWER ON" ilmestyy monitoi-
minäyttöön.
*: Jos vaihteenvalitsin on muussaasennossa kuin P, kun hybridijär-
jestelmä sammutetaan, käynnis-
tyspainikkeen ACCESSORY-
toimintatila tulee valituksi, ei OFF-
toimintatila.
Hybridijärjestelmä n sammuttaminen
Eri toimintatilojen valinta käynnistyspainikkeesta
1
2
3
4
1
2
3
OM42B04FI.book Page 184 Tuesday, September 27, 2016 3:10 PM

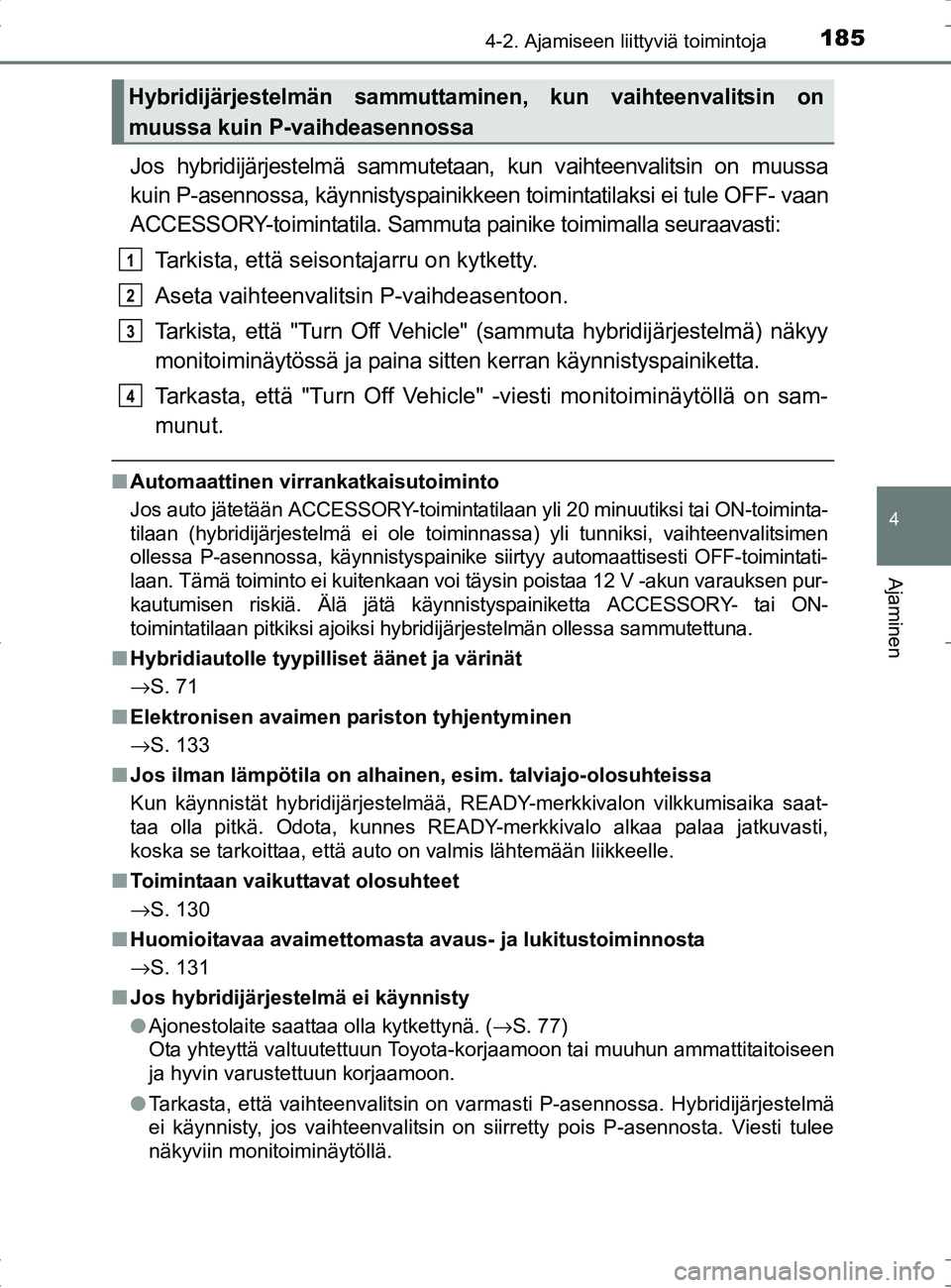

Page 185 of 534

1854-2. Ajamiseen liittyviä toimintoja
4
Ajaminen
OM42B04FI
Jos hybridijärjestelmä sammutetaan, kun vaihteenvalitsin on muussa
kuin P-asennossa, käynnistyspainikkeen toimintatilaksi ei tule OFF- vaan
ACCESSORY-toimintatila. Sammuta painike toimimalla seuraavasti:Tarkista, että seisontajarru on kytketty.
Aseta vaihteenvalitsin P-vaihdeasentoon.
Tarkista, että "Turn Off Vehicle" (sammuta hybridijärjestelmä) näkyy
monitoiminäytössä ja paina sitte n kerran käynnistyspainiketta.
Tarkasta, että "Turn Off Vehicle" -viesti monitoiminäytöllä on sam-
munut.
■ Automaattinen virrankatkaisutoiminto
Jos auto jätetään ACCESSORY -toimintatilaan yli 20 minuutiksi tai ON-toiminta-
tilaan (hybridijärjestelmä ei ole toiminnassa) yli tunniksi, vaihteenvalitsimen
ollessa P-asennossa, käynnistyspainike siirtyy automaattisesti OFF-toimintati-
laan. Tämä toiminto ei kuitenkaan voi täysin poistaa 12 V -akun varauksen pur-
kautumisen riskiä. Älä jätä käynnistyspainiketta ACCESSORY- tai ON-
toimintatilaan pitkiksi ajoiksi hybr idijärjestelmän ollessa sammutettuna.
■ Hybridiautolle tyypilliset äänet ja värinät
→S. 71
■ Elektronisen avaimen pariston tyhjentyminen
→S. 133
■ Jos ilman lämpötila on alhainen , esim. talviajo-olosuhteissa
Kun käynnistät hybridijärjestelmää, READY-merkkivalon vilkkumisaika saat-
taa olla pitkä. Odota, kunnes READY-merkkivalo alkaa palaa jatkuvasti,
koska se tarkoittaa, että auto on valmis lähtemään liikkeelle.
■ Toimintaan vaikuttavat olosuhteet
→S. 130
■ Huomioitavaa avaimettomasta avaus- ja lukitustoiminnosta
→S. 131
■ Jos hybridijärjestelmä ei käynnisty
●Ajonestolaite saattaa olla kytkettynä. ( →S. 77)
Ota yhteyttä valtuutettuun Toyota-korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon.
● Tarkasta, että vaihteenvalitsin on varmasti P-asennossa. Hybridijärjestelmä
ei käynnisty, jos vaihteenvalitsin on siirretty pois P-asennosta. Viesti tulee
näkyviin monitoiminäytöllä.
Hybridijärjestelmän sammuttaminen, kun vaihteenvalitsin on
muussa kuin P-vaihdeasennossa
1
2
3
4
OM42B04FI.book Page 185 Tuesday, September 27, 2016 3:10 PM

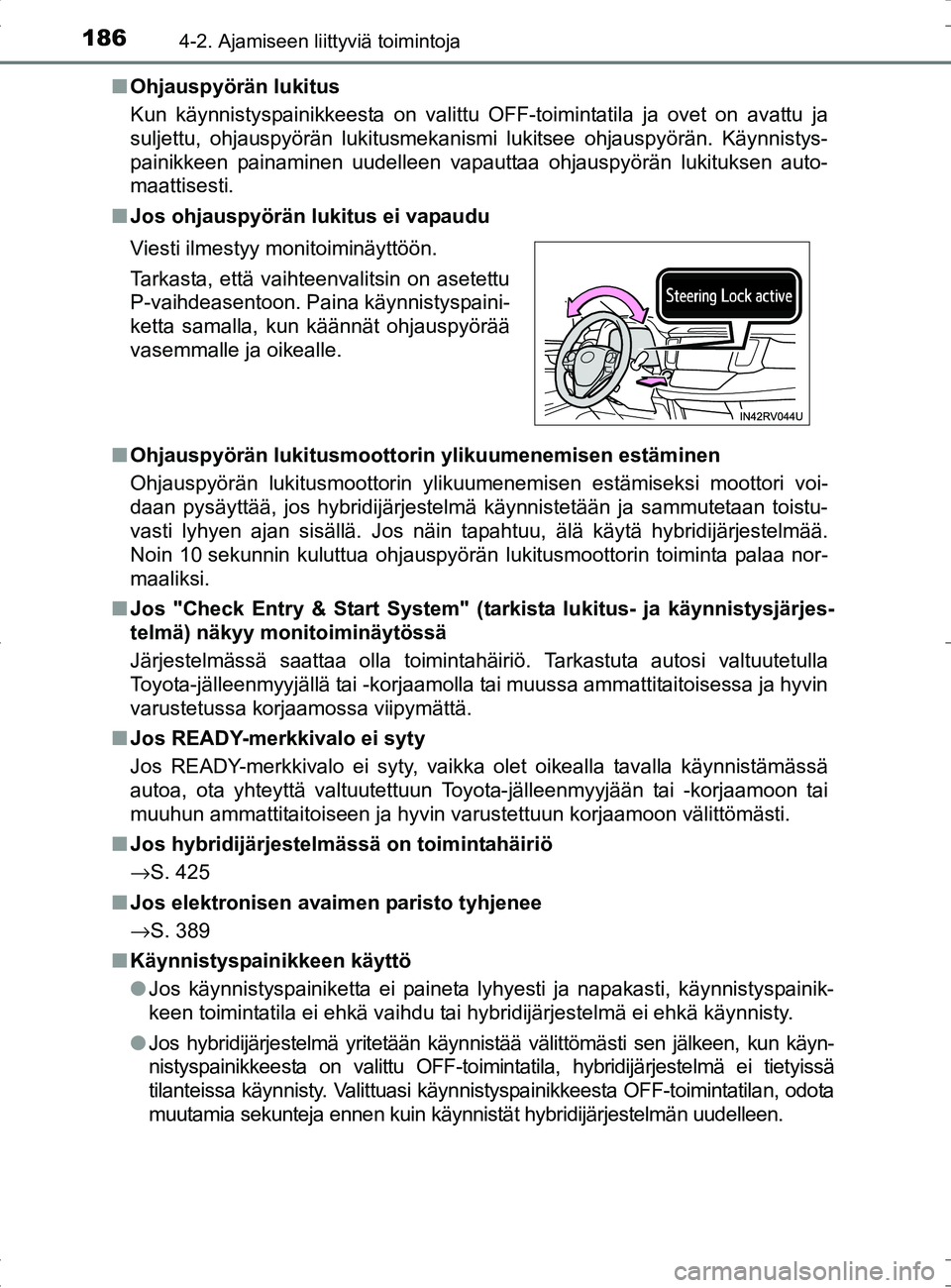

Page 186 of 534

1864-2. Ajamiseen liittyviä toimintoja
OM42B04FI■
Ohjauspyörän lukitus
Kun käynnistyspainikkeesta on valittu OFF-toimintatila ja ovet on avattu ja
suljettu, ohjauspyörän lukitusmekanismi lukitsee ohjauspyörän. Käynnistys-
painikkeen painaminen uudelleen vapauttaa ohjauspyörän lukituksen auto-
maattisesti.
■ Jos ohjauspyörän lukitus ei vapaudu
■ Ohjauspyörän lukitusmoottori n ylikuumenemisen estäminen
Ohjauspyörän lukitusmoottorin ylikuumenemisen estämiseksi moott\
ori voi-
daan pysäyttää, jos hybridijärjestelmä käynnistetään ja sammutetaan toistu-
vasti lyhyen ajan sisällä. Jos näin tap ahtuu, älä käytä hybridijärjestelmää.
Noin 10 sekunnin kuluttua ohjauspyörän lukitusmoottorin toiminta palaa nor-
maaliksi.
■ Jos "Check Entry & Start System" (tar kista lukitus- ja käynnistysjärjes-
telmä) näkyy monitoiminäytössä
Järjestelmässä saattaa olla toimintahäiriö. Tarkastuta autosi valtuutetulla
Toyota-jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa viipymättä.
■ Jos READY-merkkivalo ei syty
Jos READY-merkkivalo ei syty, vaikka olet oikealla tavalla käynnistämässä
autoa, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon välittömästi.
■ Jos hybridijärjestelmässä on toimintahäiriö
→S. 425
■ Jos elektronisen avaimen paristo tyhjenee
→S. 389
■ Käynnistyspainikkeen käyttö
●Jos käynnistyspainiketta ei paineta lyhyesti ja napakasti, käynnistyspainik-
keen toimintatila ei ehkä vaihdu tai hybridijärjestelmä ei ehkä käynnisty.
● Jos hybridijärjestelmä yritetään käynnistää välittömästi sen jälkeen, kun käyn-
nistyspainikkeesta on valittu OFF-toimintatila, hybridijärjestelmä ei tietyissä
tilanteissa käynnisty. Valittuasi käynnistyspainikkeesta OFF-toimintatilan, odota
muutamia sekunteja ennen kuin käynnistät hybridijärjestelmän uudelleen.
Viesti ilmestyy monitoiminäyttöön.
Tarkasta, että vaihteenvalitsin on asetettu
P-vaihdeasentoon. Paina käynnistyspaini-
ketta samalla, kun käännät ohjauspyörää
vasemmalle ja oikealle.
OM42B04FI.book Page 186 Tuesday, September 27, 2016 3:10 PM

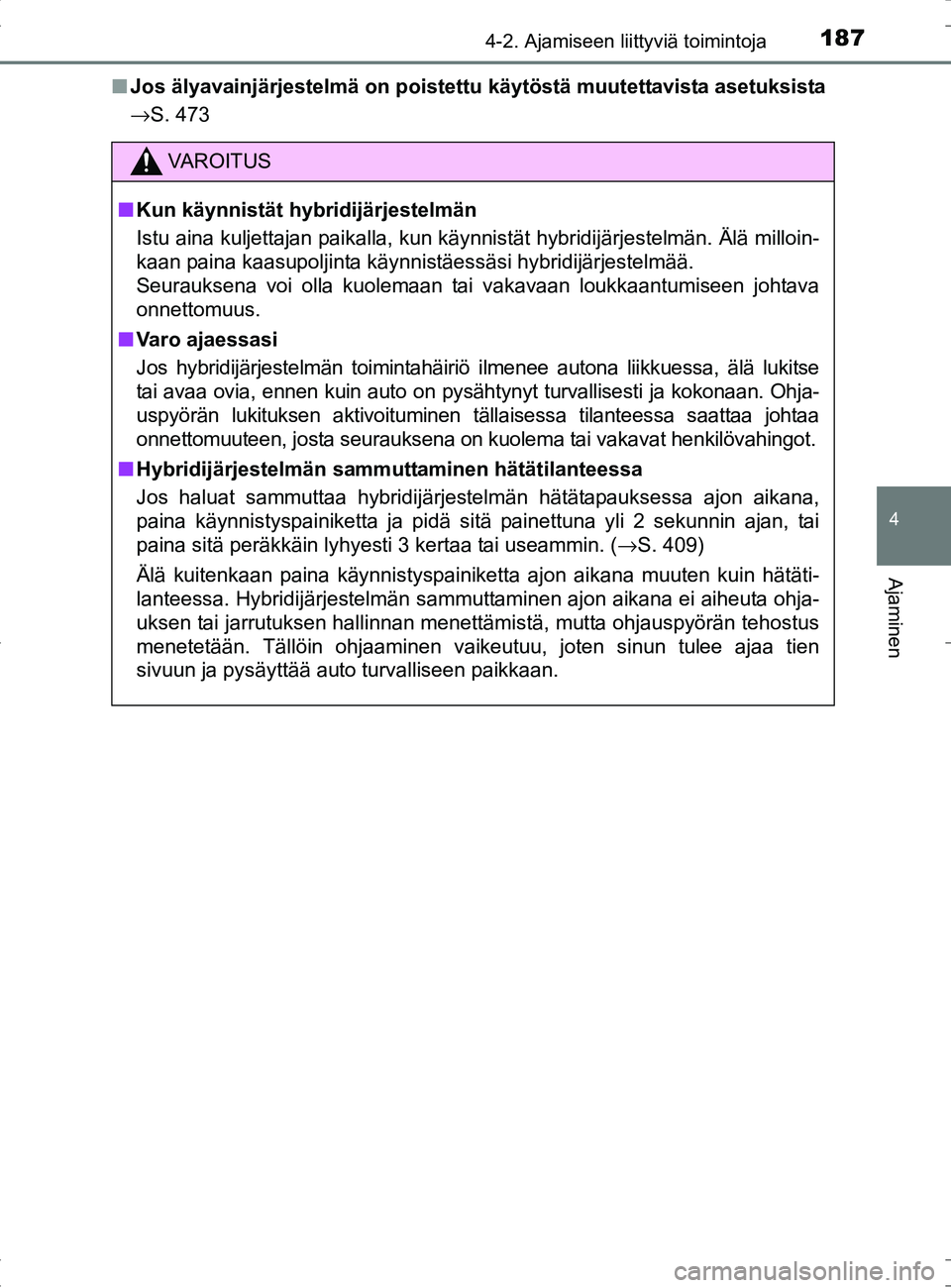

Page 187 of 534

1874-2. Ajamiseen liittyviä toimintoja
4
Ajaminen
OM42B04FI■
Jos älyavainjärjestelmä on poistettu käytöstä muutettavista asetuksista
→S. 473
VAROITUS
■Kun käynnistät hybridijärjestelmän
Istu aina kuljettajan paikalla, kun käynnistät hybridijärjestelmän. Älä milloin-
kaan paina kaasupoljinta käynnistäessäsi hybridijärjestelmää.
Seurauksena voi olla kuolemaan tai vakavaan loukkaantumiseen johtava
onnettomuus.
■ Varo ajaessasi
Jos hybridijärjestelmän toimintahäiriö ilmenee autona liikkuessa, älä lukitse
tai avaa ovia, ennen kuin auto on pysähtynyt turvallisesti ja kokonaan. Ohja-
uspyörän lukituksen aktivoituminen tällaisessa tilanteessa saattaa johtaa
onnettomuuteen, josta seurauksena on kuolema tai vakavat henkilövahingot.
■ Hybridijärjestelmän sammu ttaminen hätätilanteessa
Jos haluat sammuttaa hybridijärjestelmän hätätapauksessa ajon aikana,
paina käynnistyspainiketta ja pidä sitä painettuna yli 2 sekunnin ajan, tai
paina sitä peräkkäin lyhyesti 3 kertaa tai useammin. ( →S. 409)
Älä kuitenkaan paina käynnistyspainiketta ajon aikana muuten kuin hätäti-
lanteessa. Hybridijärjestelmän sammuttaminen ajon aikana ei aiheuta ohja-
uksen tai jarrutuksen hallinnan menettämistä, mutta ohjauspyörän tehostus
menetetään. Tällöin ohjaaminen vaikeutuu, joten sinun tulee ajaa tien
sivuun ja pysäyttää auto turvalliseen paikkaan.
OM42B04FI.book Page 187 Tuesday, September 27, 2016 3:10 PM

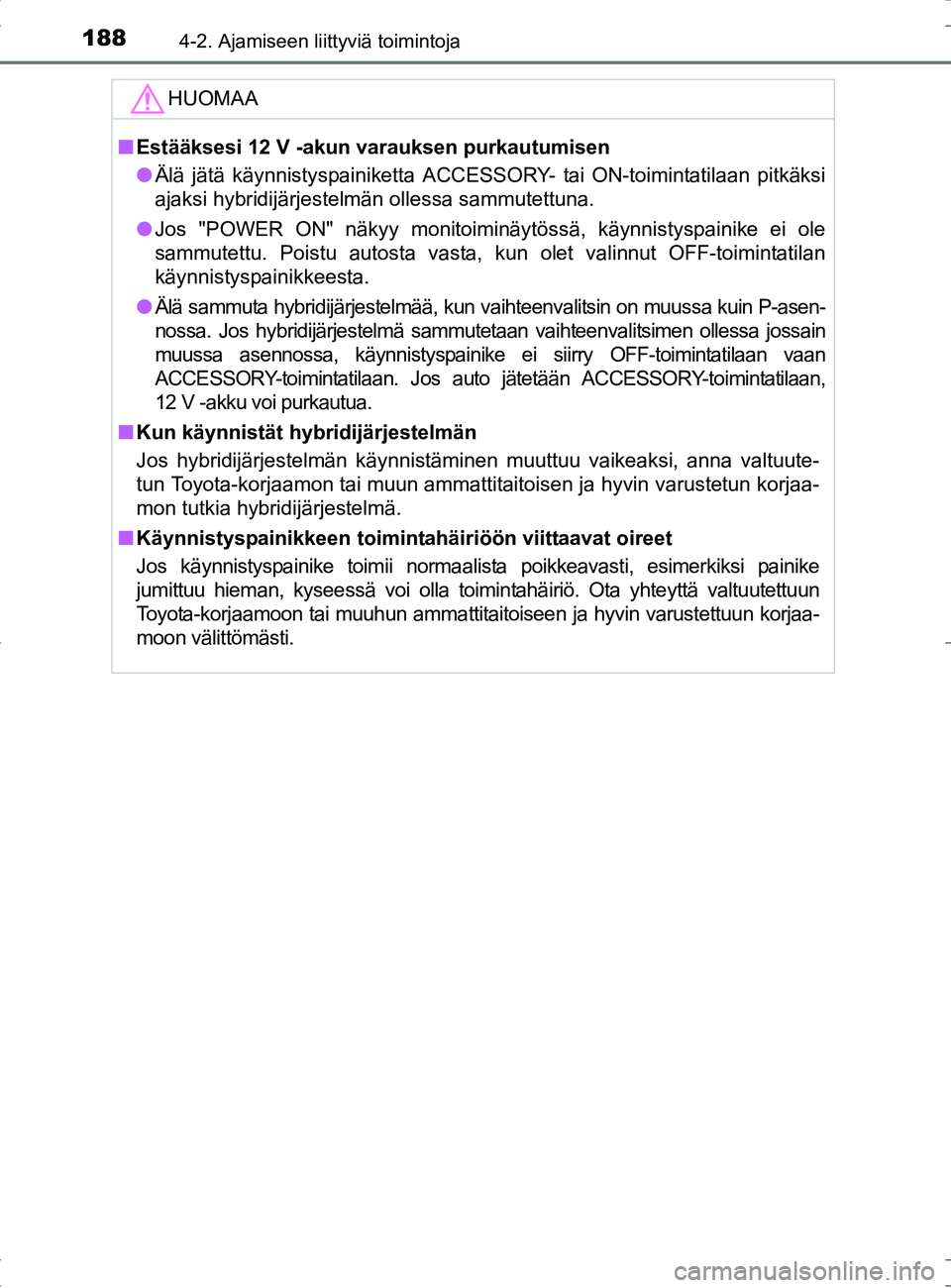

Page 188 of 534

1884-2. Ajamiseen liittyviä toimintoja
OM42B04FI
HUOMAA
■Estääksesi 12 V -akun varauksen purkautumisen
● Älä jätä käynnistyspainiketta ACCESSORY- tai ON-toimintatilaan pitkäksi
ajaksi hybridijärjestelmän ollessa sammutettuna.
● Jos "POWER ON" näkyy monitoiminäytössä, käynnistyspainike ei ole
sammutettu. Poistu autosta vasta, kun olet valinnut OFF-toimintatilan
käynnistyspainikkeesta.
● Älä sammuta hybridijärjestelmää, kun vaihteenvalitsin on muussa kuin P-asen-
nossa. Jos hybridijärjestelmä sammutetaan vaihteenvalitsimen ollessa jossain
muussa asennossa, käynnistyspainike ei siirry OFF-toimintatilaan vaan
ACCESSORY-toimintatilaan. Jos auto jätetään ACCESSORY-toimintatilaan,
12 V -akku voi purkautua.
■ Kun käynnistät hybridijärjestelmän
Jos hybridijärjestelmän käynnistäminen muuttuu vaikeaksi, anna \
valtuute-
tun Toyota-korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia hybridijärjestelmä.
■ Käynnistyspainikkeen toimintahäiriöön viittaavat oireet
Jos käynnistyspainike toimii normaalista poikkeavasti, esimerkiksi painike
jumittuu hieman, kyseessä voi olla toimintahäiriö. Ota yhteyttä valtuutettuun
Toyota-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaa-
moon välittömästi.
OM42B04FI.book Page 188 Tuesday, September 27, 2016 3:10 PM
Page 189 of 534

189
4
4-2. Ajamiseen liittyviä toimintoja
Ajaminen
OM42B04FI

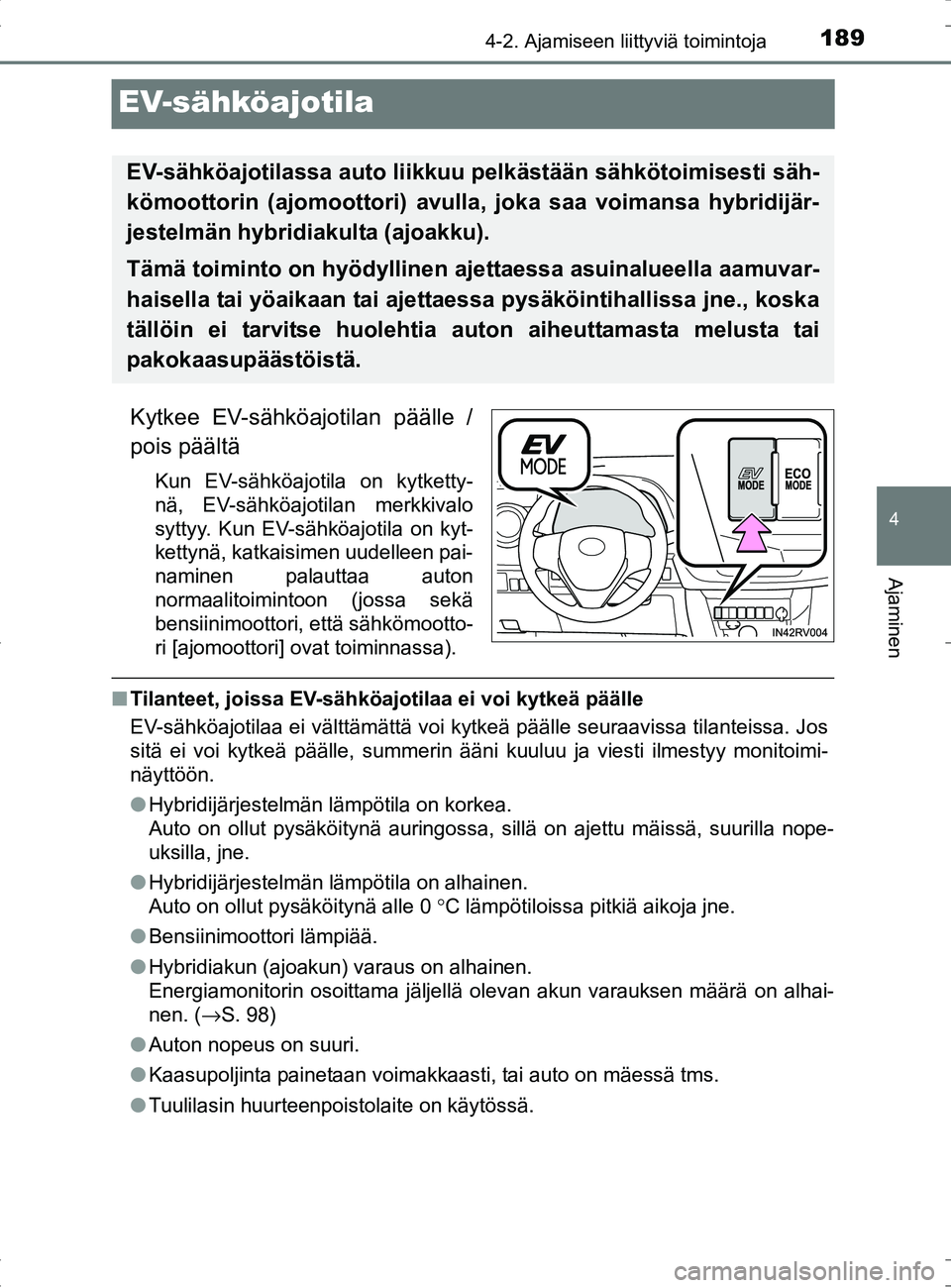

EV-sähköajotila
Kytkee EV-sähköajotilan päälle /
pois päältä
Kun EV-sähköajotila on kytketty-
nä, EV-sähköajotilan merkkivalo
syttyy. Kun EV-sähköajotila on kyt-
kettynä, katkaisimen uudelleen pai-
naminen palauttaa auton
normaalitoimintoon (jossa sekä
bensiinimoottori, että sähkömootto-
ri [ajomoottori] ovat toiminnassa).
■Tilanteet, joissa EV-sähköajotilaa ei voi kytkeä päälle
EV-sähköajotilaa ei välttämättä voi kytkeä päälle seuraavissa tilanteissa. Jos
sitä ei voi kytkeä päälle, summerin ääni kuuluu ja viesti ilmestyy monitoimi-
näyttöön.
●Hybridijärjestelmän lämpötila on korkea.
Auto on ollut pysäköitynä auringossa, sillä on ajettu mäissä, suurilla nope-
uksilla, jne.
● Hybridijärjestelmän lämpötila on alhainen.
Auto on ollut pysäköitynä alle 0 °C lämpötiloissa pitkiä aikoja jne.
● Bensiinimoottori lämpiää.
● Hybridiakun (ajoakun) varaus on alhainen.
Energiamonitorin osoittama jäljellä olevan akun varauksen määrä on alhai-
nen. ( →S. 98)
● Auton nopeus on suuri.
● Kaasupoljinta painetaan voimakkaasti, tai auto on mäessä tms.
● Tuulilasin huurteenpoistolaite on käytössä.
EV-sähköajotilassa auto liikkuu pelkästään sähkötoimisesti säh-
kömoottorin (ajomoottori) avulla, joka saa voimansa hybridijär-
jestelmän hybridiakulta (ajoakku).
Tämä toiminto on hyödyllinen ajettaessa asuinalueella aamuvar-
haisella tai yöaikaan tai ajettaessa pysäköintihallissa jne., koska
tällöin ei tarvitse huolehtia auton aiheuttamasta melusta tai
pakokaasupäästöistä.
OM42B04FI.book Page 189 Tuesday, September 27, 2016 3:10 PM
Page 190 of 534

1904-2. Ajamiseen liittyviä toimintoja
OM42B04FI■

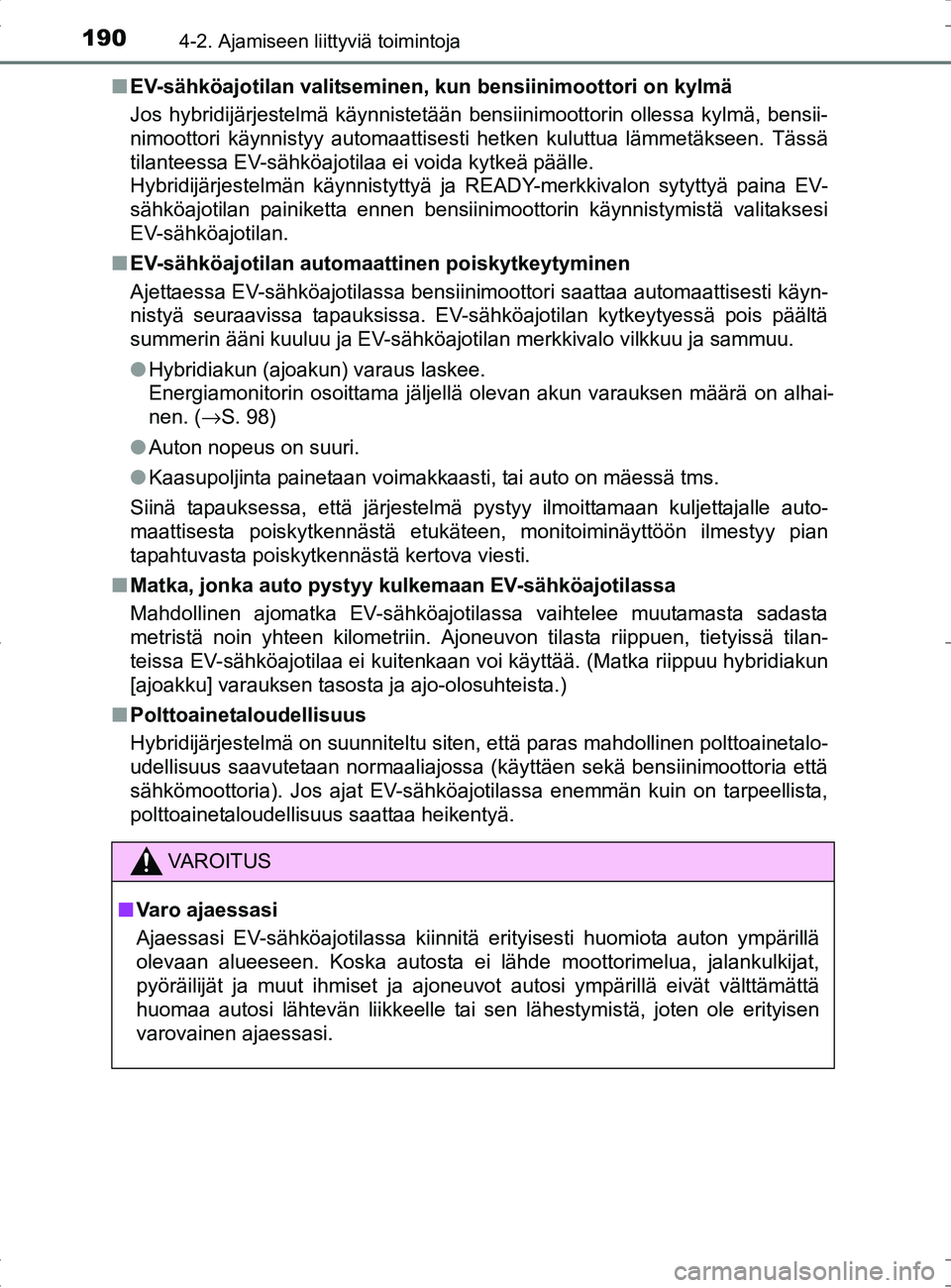

EV-sähköajotilan valitseminen, kun bensiinimoottori on kylmä
Jos hybridijärjestelmä käynnistetään bensiinimoottorin ollessa kylmä, bensii-
nimoottori käynnistyy automaattisesti hetken kuluttua lämmetäkseen. Tässä
tilanteessa EV-sähköajotilaa ei voida kytkeä päälle.
Hybridijärjestelmän käynnistyttyä ja READY-merkkivalon sytyttyä paina EV-
sähköajotilan painiketta ennen bensiinimoottorin käynnistymistä valitaksesi
EV-sähköajotilan.
■ EV-sähköajotilan autom aattinen poiskytkeytyminen
Ajettaessa EV-sähköajotilassa bensiinimoottori saattaa automaattisesti käyn-
nistyä seuraavissa tapauksissa. EV-sähköajotilan kytkeytyessä pois päältä
summerin ääni kuuluu ja EV-sähköajotilan merkkivalo vilkkuu ja sammuu.
● Hybridiakun (ajoakun) varaus laskee.
Energiamonitorin osoittama jäljellä olevan akun varauksen määrä on alhai-
nen. ( →S. 98)
● Auton nopeus on suuri.
● Kaasupoljinta painetaan voimakkaasti, tai auto on mäessä tms.
Siinä tapauksessa, että järjestelmä pystyy ilmoittamaan kuljettajalle auto-
maattisesta poiskytkennästä etukäteen, monitoiminäyttöön ilmestyy pian
tapahtuvasta poiskytkennästä kertova viesti.
■ Matka, jonka auto pystyy kulkemaan EV-sähköajotilassa
Mahdollinen ajomatka EV-sähköajotilassa vaihtelee muutamasta sadasta
metristä noin yhteen kilometriin. Ajoneuvon tilasta riippuen, tietyissä tilan-
teissa EV-sähköajotilaa ei kuitenkaan voi käyttää. (Matka riippuu hybridiakun
[ajoakku] varauksen tasosta ja ajo-olosuhteista.)
■ Polttoainetaloudellisuus
Hybridijärjestelmä on suunniteltu siten, että paras mahdollinen polttoainetalo-
udellisuus saavutetaan normaaliajossa (käyttäen sekä bensiinimoottoria että
sähkömoottoria). Jos ajat EV-sähköajotilassa enemmän kuin on tarpeellista,
polttoainetaloudellisuus saattaa heikentyä.
VAROITUS
■Varo ajaessasi
Ajaessasi EV-sähköajotilassa kiinnitä erityisesti huomiota auton ympärillä
olevaan alueeseen. Koska autosta ei lähde moottorimelua, jalankulkijat,
pyöräilijät ja muut ihmiset ja ajoneuvot autosi ympärillä eivät välttämä\
ttä
huomaa autosi lähtevän liikkeelle tai sen lähestymistä, joten ole erityisen
varovainen ajaessasi.
OM42B04FI.book Page 190 Tuesday, September 27, 2016 3:10 PM
