TOYOTA RAV4 HYBRID 2017 Omistajan Käsikirja (in Finnish)

4717-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

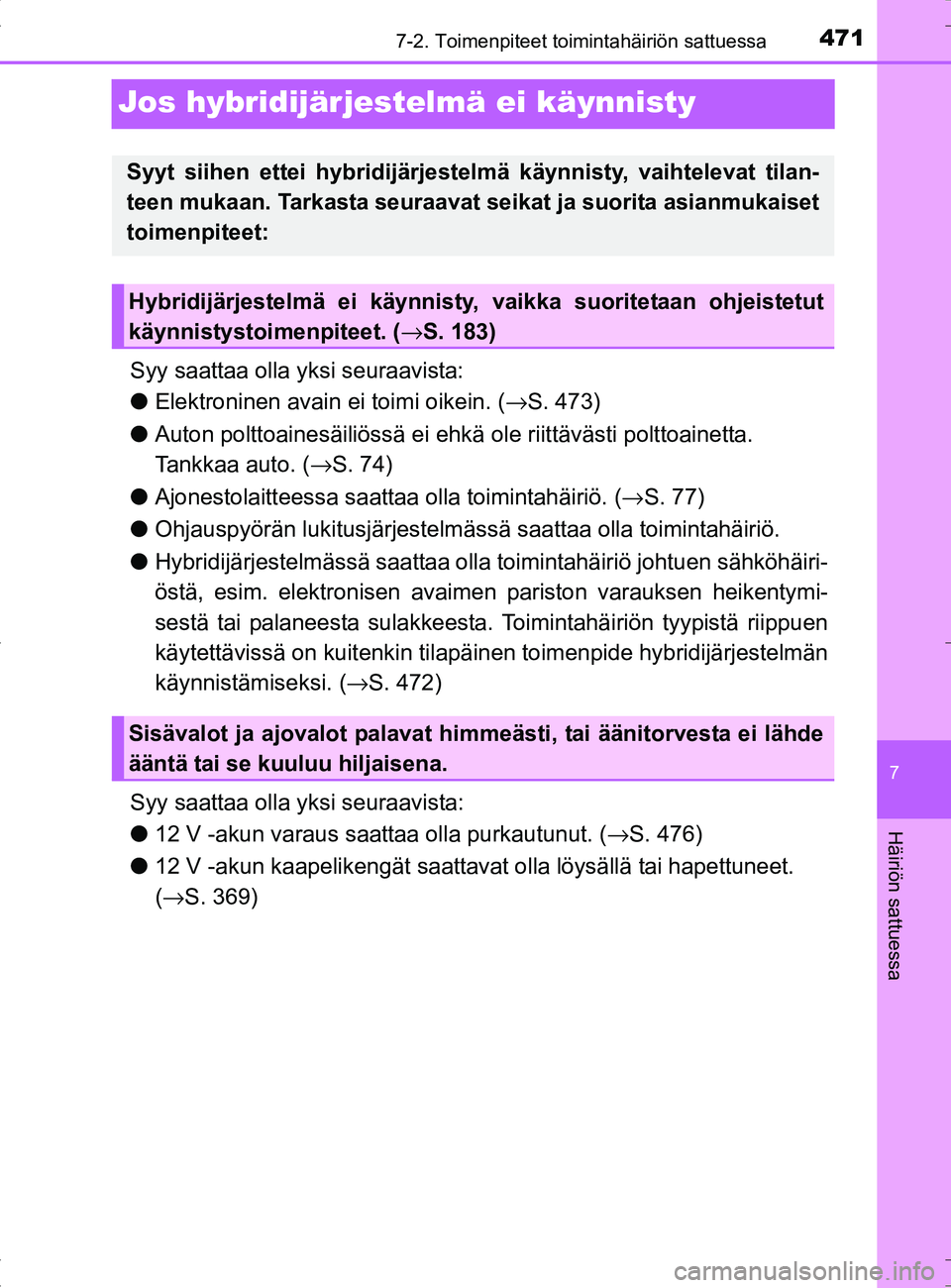

Jos hybridijärjestelmä ei käynnisty
Syy saattaa olla yksi seuraavista:
●Elektroninen avain ei toimi oikein. ( →S. 473)
● Auton polttoainesäiliössä ei ehkä ole riittävästi polttoainetta.
Tankkaa auto. ( →S. 74)
● Ajonestolaitteessa saattaa olla toimintahäiriö. ( →S. 77)
● Ohjauspyörän lukitusjärjestelmässä saattaa olla toimintahäiriö.
● Hybridijärjestelmässä saattaa olla toimintahäiriö johtuen sähköhäiri-
östä, esim. elektronisen avaime n pariston varauksen heikentymi-
sestä tai palaneesta sulakkeesta. Toimintahäiriön tyypistä riippuen
käytettävissä on kuitenkin tilapäinen toimenpide hybridijärjestelmän
käynnistämiseksi. ( →S. 472)
Syy saattaa olla yksi seuraavista:
● 12 V -akun varaus saattaa olla purkautunut. (→ S. 476)
● 12 V -akun kaapelikengät saattava t olla löysällä tai hapettuneet.
( → S. 369)
Syyt siihen ettei hybridijärjestelmä käynnisty, vaihtelevat tilan-
teen mukaan. Tarkasta seuraavat seikat ja suorita asianmukaiset
toimenpiteet:
Hybridijärjestelmä ei käynnisty, vaikka suoritetaan ohjeistetut
käynnistystoimenpiteet. ( →S. 183)
Sisävalot ja ajovalot palavat himmeästi, tai äänitorvesta ei lähde
ääntä tai se kuuluu hiljaisena.
OM42B04FI.book Page 471 Tuesday, September 27, 2016 3:10 PM

4727-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI

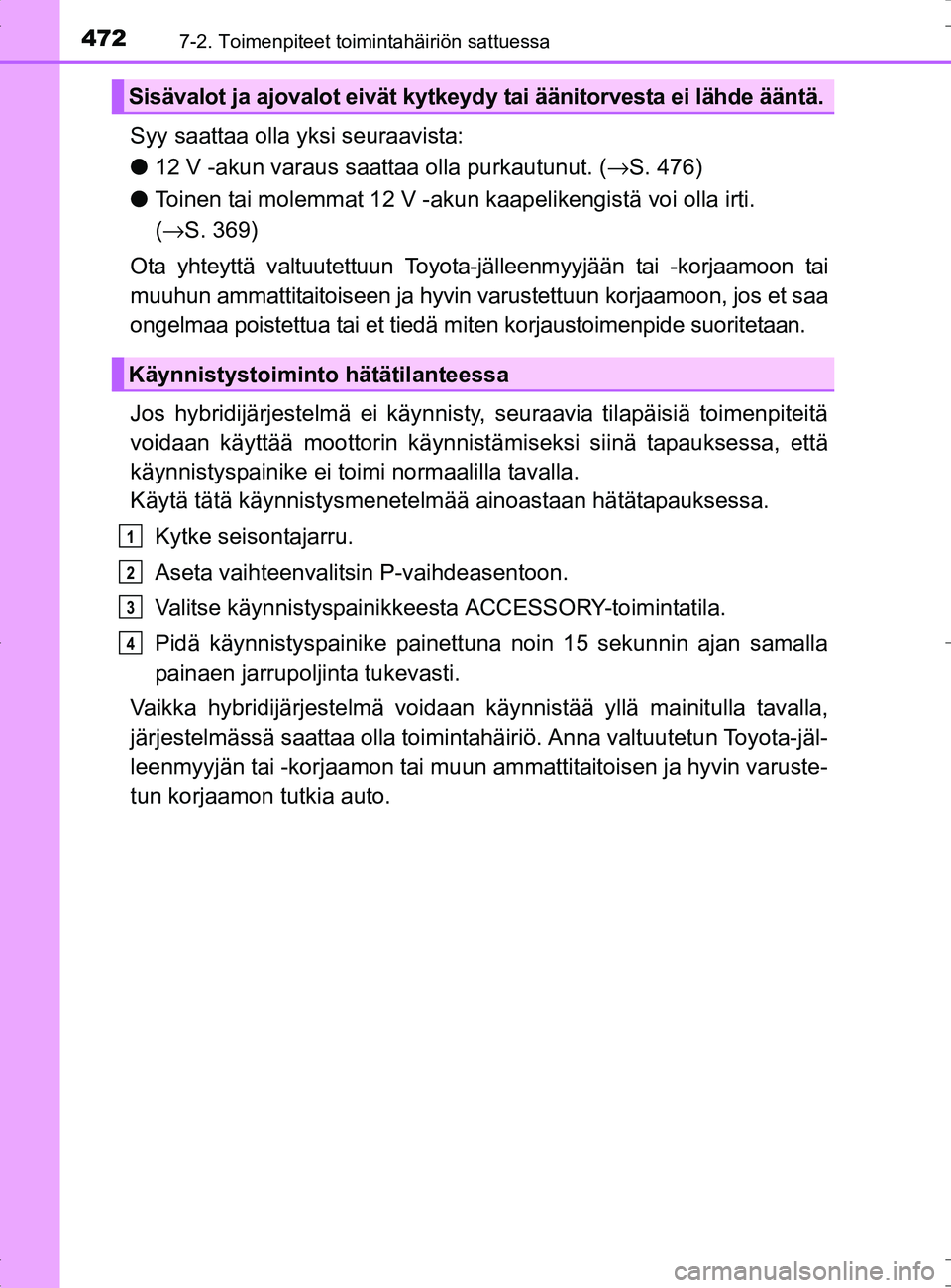

Syy saattaa olla yksi seuraavista:
●12 V -akun varaus saattaa olla purkautunut. (→ S. 476)
● Toinen tai molemmat 12 V -akun kaapelikengistä voi olla irti.
(→ S. 369)
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon, jos et saa
ongelmaa poistettua tai et tiedä miten korjaustoimenpide suoritetaan.
Jos hybridijärjestelmä ei käynnisty, seuraavia tilapäisiä toimenpiteitä
voidaan käyttää moottorin käynnist ämiseksi siinä tapauksessa, että
käynnistyspainike ei toimi normaalilla tavalla.
Käytä tätä käynnistysmenetelm ää ainoastaan hätätapauksessa.
Kytke seisontajarru.
Aseta vaihteenvalitsin P-vaihdeasentoon.
Valitse käynnistyspainikkees ta ACCESSORY-toimintatila.
Pidä käynnistyspainike painettuna noin 15 sekunnin ajan samalla
painaen jarrupoljinta tukevasti.
Vaikka hybridijärjestelmä voidaan kä ynnistää yllä mainitulla tavalla,
järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tutkia auto.
Sisävalot ja ajovalot eivät kytkeydy tai äänitorvesta ei lähde ääntä.
Käynnistystoiminto hätätilanteessa
1
2
3
4
OM42B04FI.book Page 472 Tuesday, September 27, 2016 3:10 PM

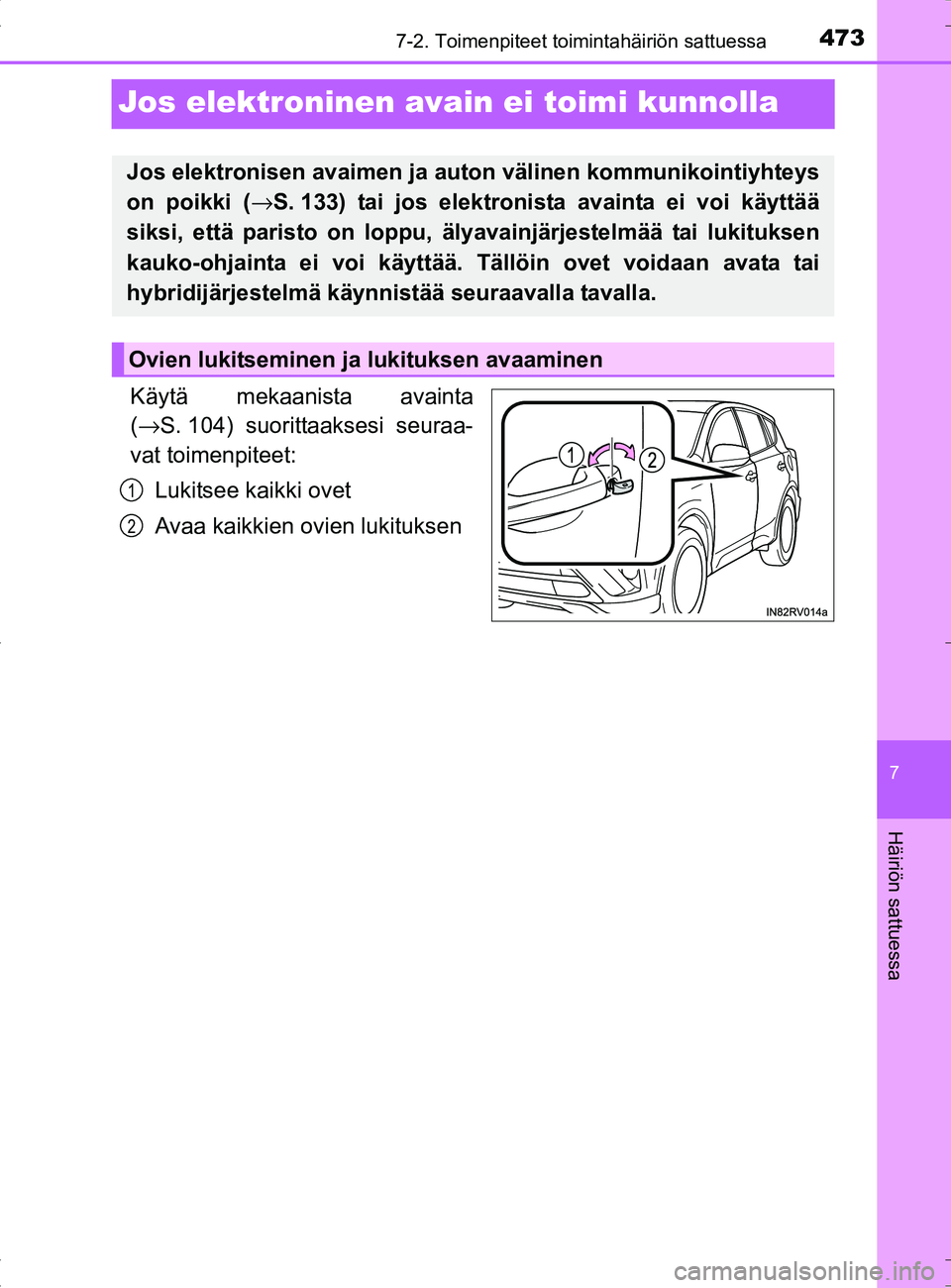

4737-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa
Jos elektroninen avain ei toimi kunnolla
Käytä mekaanista avainta
(→ S. 104) suorittaaksesi seuraa-
vat toimenpiteet:
Lukitsee kaikki ovet
Avaa kaikkien ovien lukituksen
Jos elektronisen avaimen ja auton välinen kommunikointiyhteys
on poikki ( →S. 133) tai jos elektronista avainta ei voi käyttää
siksi, että paristo on loppu, äl yavainjärjestelmää tai lukituksen
kauko-ohjainta ei voi käyttää. Tällöin ovet voidaan avata tai
hybridijärjestelmä käynnistää seuraavalla tavalla.
Ovien lukitseminen ja lukituksen avaaminen
1
2
OM42B04FI.book Page 473 Tuesday, September 27, 2016 3:10 PM

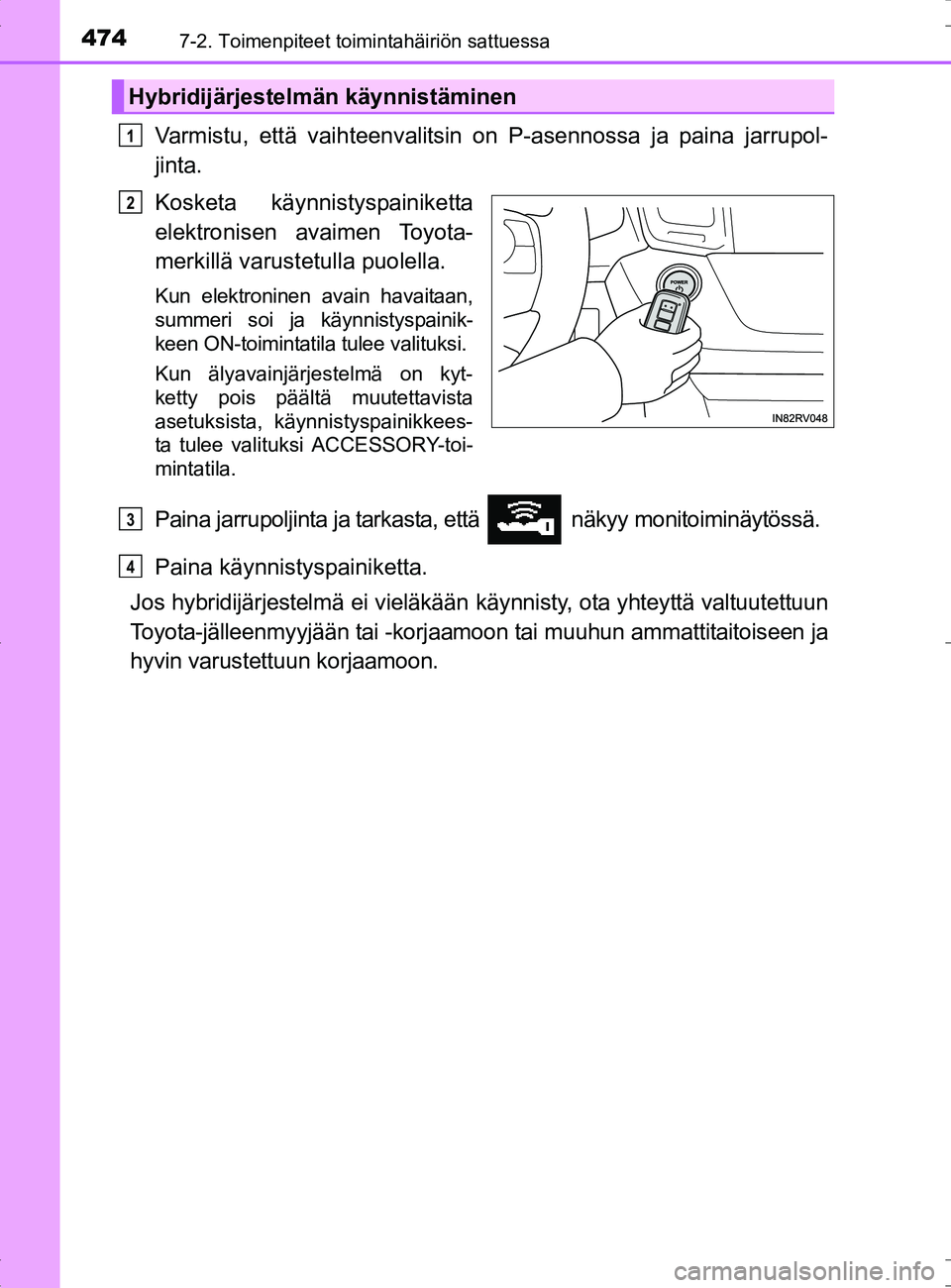

4747-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
Varmistu, että vaihteenvalitsin on P-asennossa ja paina jarrupol-
jinta.
Kosketa käynnistyspainiketta
elektronisen avaimen Toyota-
merkillä varustetulla puolella.
Kun elektroninen avain havaitaan,
summeri soi ja käynnistyspainik-
keen ON-toimintatila tulee valituksi.
Kun älyavainjärjestelmä on kyt-
ketty pois päältä muutettavista
asetuksista, käynnistyspainikkees-
ta tulee valituksi ACCESSORY-toi-
mintatila.
Paina jarrupoljinta ja tarkasta, että näkyy monitoiminäytössä.
Paina käynnistyspainiketta.
Jos hybridijärjestelmä ei vieläkään käynnisty, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Hybridijärjestelmän käynnistäminen
1
2
3
4
OM42B04FI.book Page 474 Tuesday, September 27, 2016 3:10 PM

4757-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

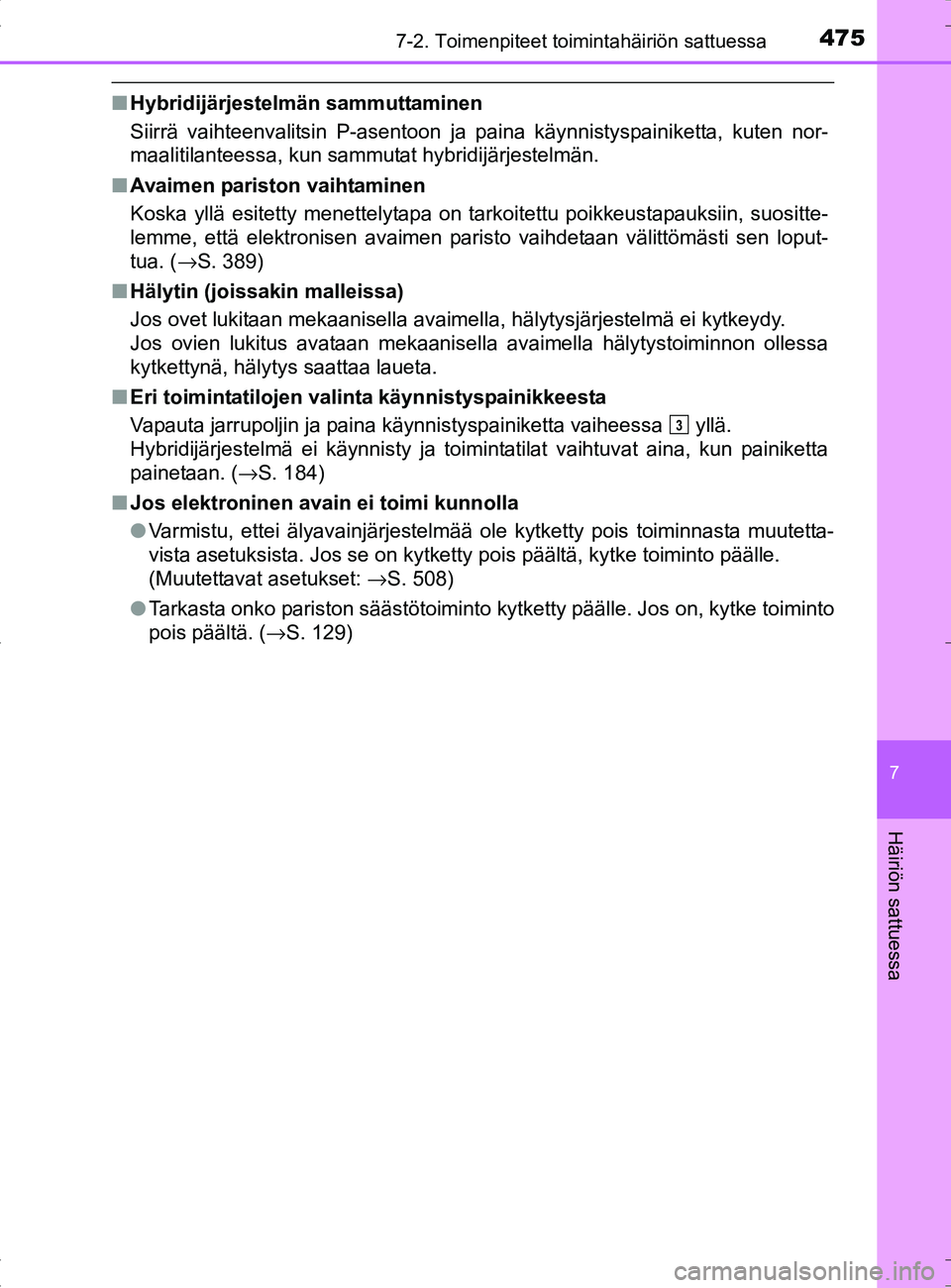

■Hybridijärjestelmän sammuttaminen
Siirrä vaihteenvalitsin P-asentoon ja paina käynnistyspainiketta, kuten nor-
maalitilanteessa, kun sammutat hybridijärjestelmän.
■ Avaimen pariston vaihtaminen
Koska yllä esitetty menettelytapa on tarkoitettu poikkeustapauksiin, suositte-
lemme, että elektronisen avaimen paristo vaihdetaan välittömästi sen loput-
tua. ( →S. 389)
■ Hälytin (joissakin malleissa)
Jos ovet lukitaan mekaanisella avaimella, hälytysjärjestelmä ei kytkeydy.
Jos ovien lukitus avataan mekaanisella avaimella hälytystoiminnon ollessa
kytkettynä, hälytys saattaa laueta.
■ Eri toimintatilojen valinta käynnistyspainikkeesta
Vapauta jarrupoljin ja paina käynnistyspainiketta vaiheessa yllä.
Hybridijärjestelmä ei käynnisty ja toimintatilat vaihtuvat aina, kun painiketta
painetaan. ( →S. 184)
■ Jos elektroninen avain ei toimi kunnolla
●Varmistu, ettei älyavainjärjestelmää ole kytketty pois toiminnasta muutetta-
vista asetuksista. Jos se on kytketty pois päältä, kytke toiminto päälle.\

(Muutettavat asetukset: →S. 508)
● Tarkasta onko pariston säästötoiminto kytketty päälle. Jos on, kytke toiminto
pois päältä. ( →S. 129)
3
OM42B04FI.book Page 475 Tuesday, September 27, 2016 3:10 PM

4767-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI

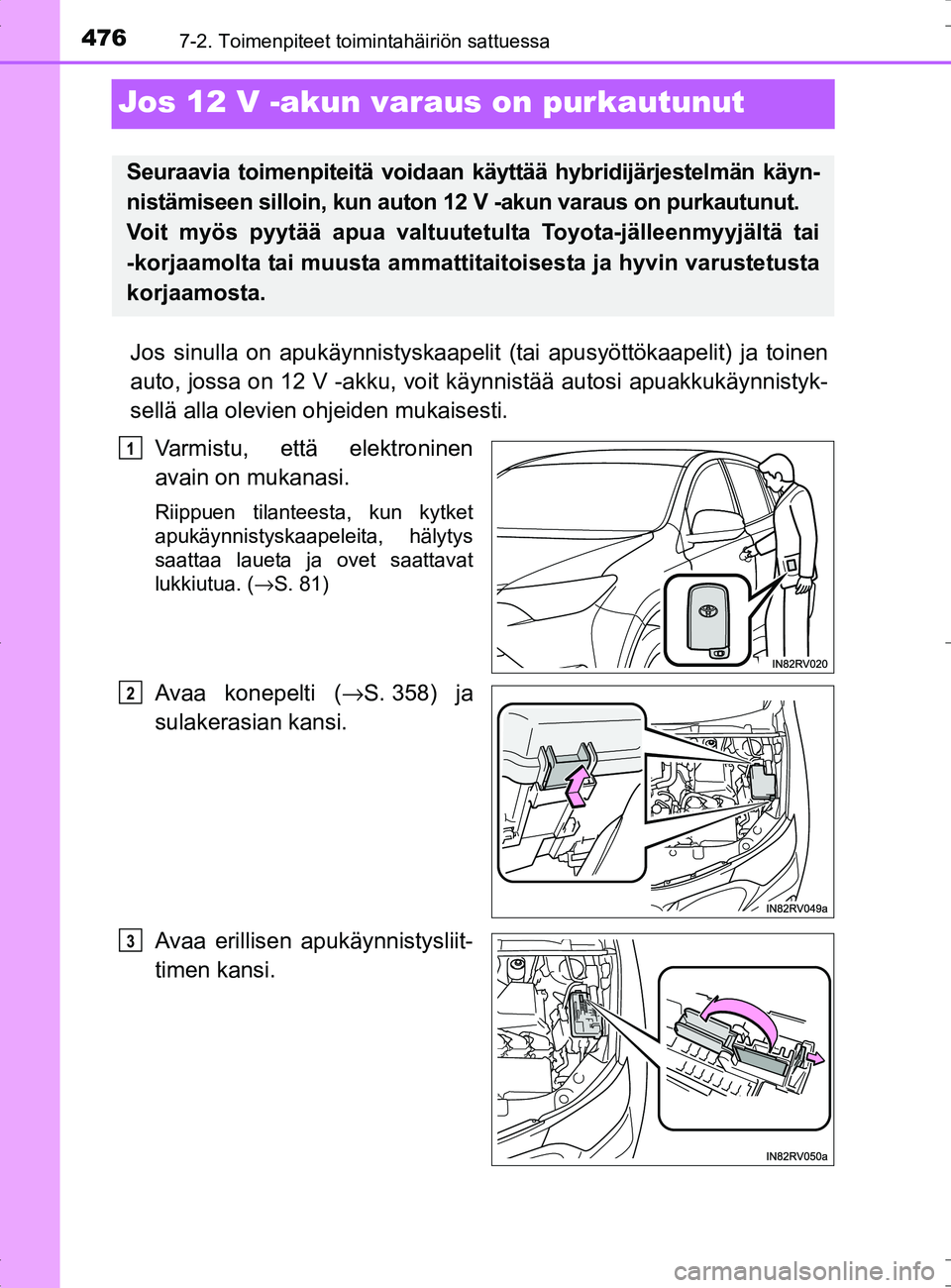

Jos 12 V -akun varaus on purkautunut
Jos sinulla on apukäynnistyskaapelit (tai apusyöttökaapelit) ja toinen
auto, jossa on 12 V -akku, voit käynnistää autosi apuakkukäynnistyk-
sellä alla olevien oh jeiden mukaisesti.
Varmistu, että elektroninen
avain on mukanasi.
Riippuen tilanteesta, kun kytket
apukäynnistyskaapeleita, hälytys
saattaa laueta ja ovet saattavat
lukkiutua. ( →S. 81)
Avaa konepelti ( →S. 358) ja
sulakerasian kansi.
Avaa erillisen apukäynnistysliit-
timen kansi.
Seuraavia toimenpiteit ä voidaan käyttää hybridijärjestelmän käyn-
nistämiseen silloin, kun auton 12 V -akun varaus on purkautunut.
Voit myös pyytää apua valtuutetulta Toyota-jälleenmyyjältä tai
-korjaamolta tai muusta ammattit aitoisesta ja hyvin varustetusta
korjaamosta.
1
2
3
OM42B04FI.book Page 476 Tuesday, September 27, 2016 3:10 PM

4777-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

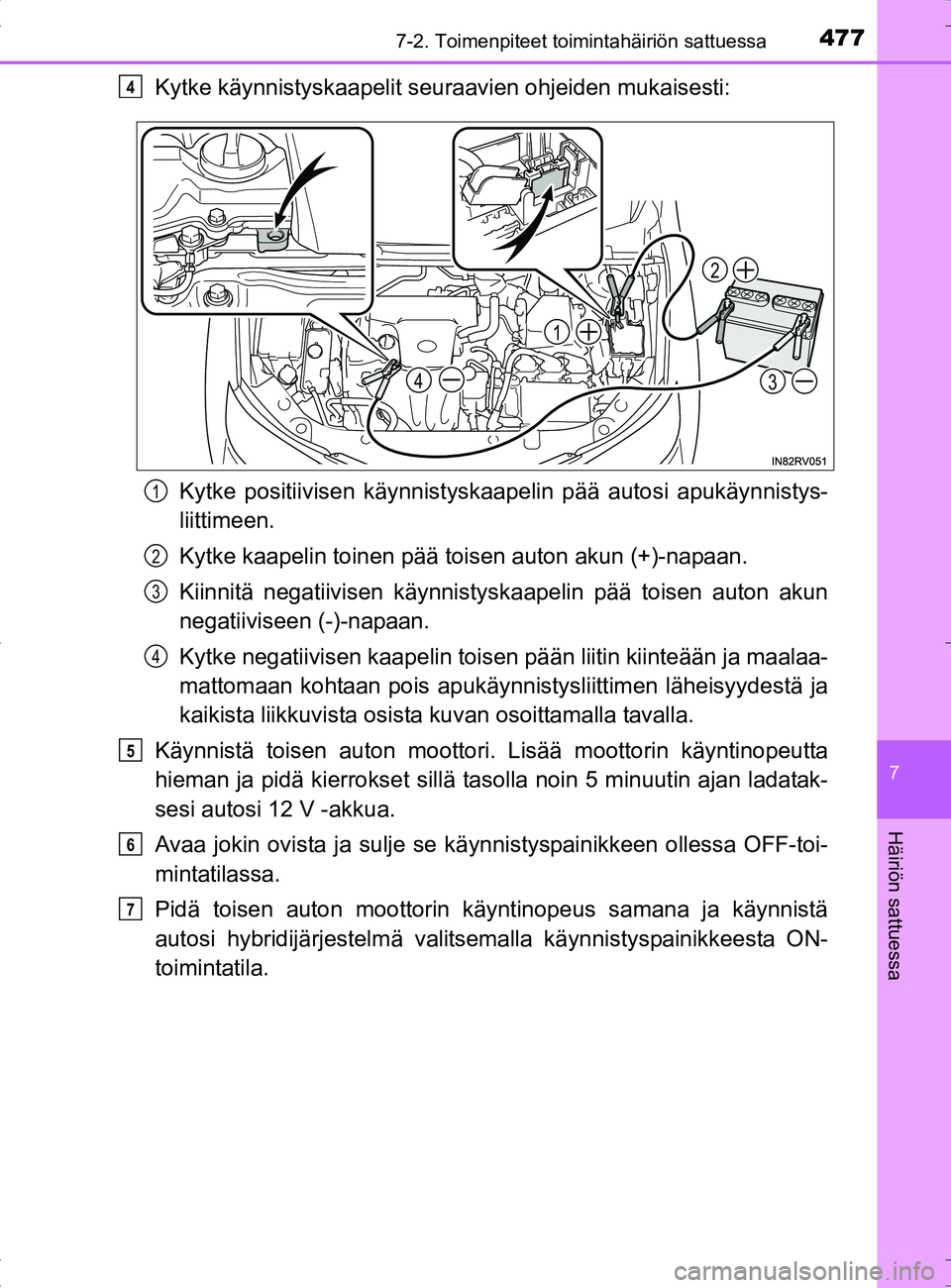

Kytke käynnistyskaapelit seuraavien ohjeiden mukaisesti:
Kytke positiivisen käynnistyskaa pelin pää autosi apukäynnistys-
liittimeen.
Kytke kaapelin toinen pää toisen auton akun (+)-napaan.
Kiinnitä negatiivisen käynnistys kaapelin pää toisen auton akun
negatiiviseen (-)-napaan.
Kytke negatiivisen kaapelin toisen pään liitin kiinteään ja maalaa-
mattomaan kohtaan pois apukäynnistysliittimen läheisyydestä ja
kaikista liikkuvista osista kuvan osoittamalla tavalla.
Käynnistä toisen auton moottori. Lisää moottorin käyntinopeutta
hieman ja pidä kierrokset sillä ta solla noin 5 minuutin ajan ladatak-
sesi autosi 12 V -akkua.
Avaa jokin ovista ja sulje se käynnistyspainikkeen ollessa OFF-toi-
mintatilassa.
Pidä toisen auton moottorin käyntinopeus samana ja käynnistä
autosi hybridijärjestelmä valitse malla käynnistyspainikkeesta ON-
toimintatila.4
4
1
2
3
1
2
3
4
5
6
7
OM42B04FI.book Page 477 Tuesday, September 27, 2016 3:10 PM

4787-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI

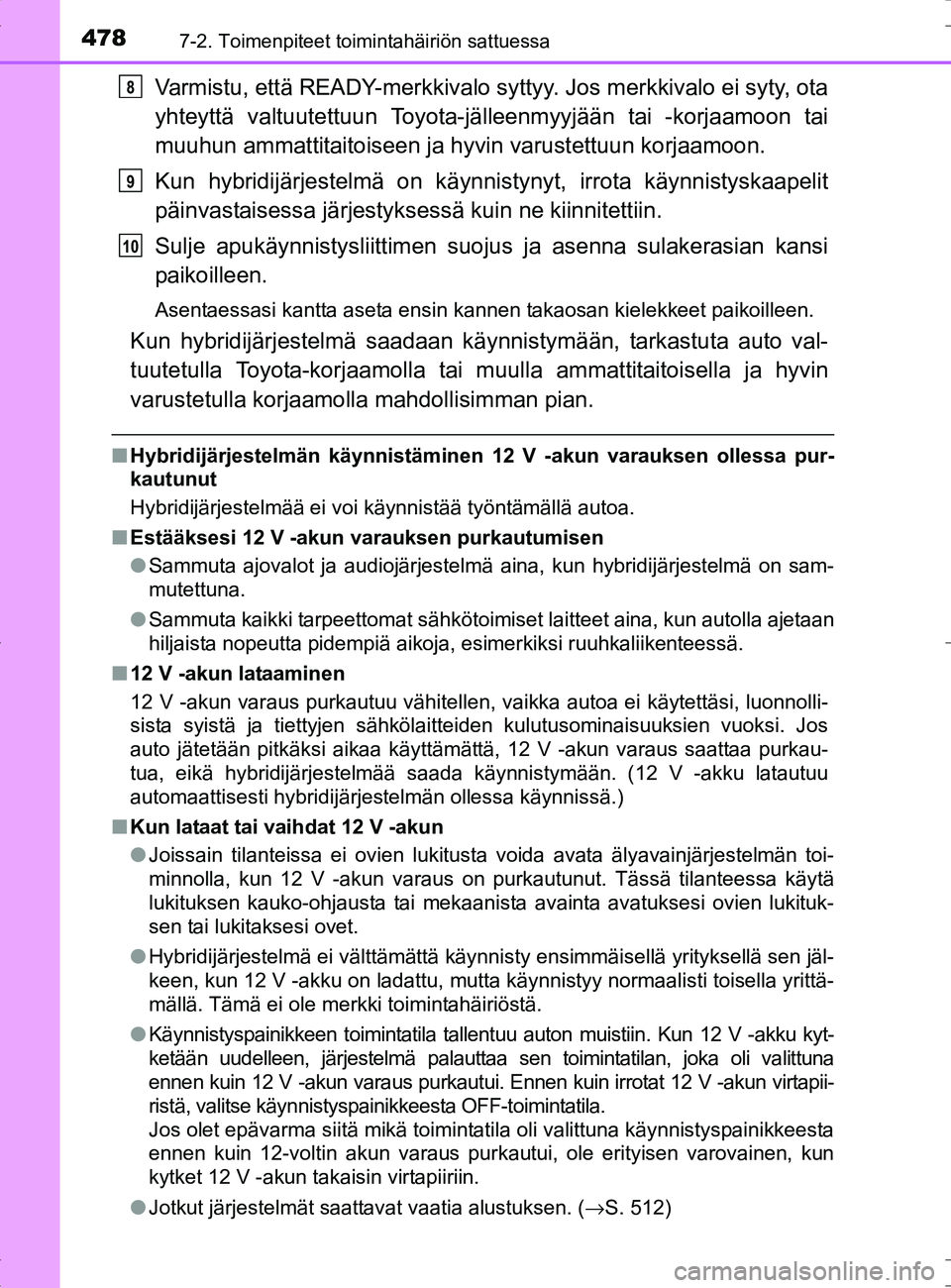

Varmistu, että READY-merkkivalo syttyy. Jos merkkivalo ei syty, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Kun hybridijärjestelmä on käynnist ynyt, irrota käynnistyskaapelit
päinvastaisessa järjestykses sä kuin ne kiinnitettiin.
Sulje apukäynnistysliittimen suojus ja asenna sulakerasian kansi
paikoilleen.
Asentaessasi kantta aseta ensin kannen takaosan kielekkeet paikoilleen.
Kun hybridijärjestelmä saadaan käy nnistymään, tarkastuta auto val-
tuutetulla Toyota-korjaamolla tai muulla ammattitaitoisella ja hyvin
varustetulla korjaamolla mahdollisimman pian.
■ Hybridijärjestelmän käynnistäminen 12 V -akun varauksen ollessa pur-
kautunut
Hybridijärjestelmää ei voi käynnistää työntämä\
llä autoa.
■ Estääksesi 12 V -akun varauksen purkautumisen
●Sammuta ajovalot ja audiojärjestelmä aina, kun hybridijärjestelmä \
on sam-
mutettuna.
● Sammuta kaikki tarpeettomat sähkötoimiset laitteet aina, kun autolla ajetaan
hiljaista nopeutta pidempiä aikoja, esimerkiksi ruuhkaliikenteessä.
■ 12 V -akun lataaminen
12 V -akun varaus purkautuu vähitellen, vaikka autoa ei käytettäsi, luonnolli-
sista syistä ja tiettyjen sähkölaitteiden kulutusominaisuuksien vuoksi. Jos
auto jätetään pitkäksi aikaa käyttämättä, 12 V -akun varaus saattaa purkau-
tua, eikä hybridijärjestelmää saada käynnistymään. (12 V -akku latautuu
automaattisesti hybridijärjestelmän ollessa käynnissä.)
■ Kun lataat tai vaihdat 12 V -akun
●Joissain tilanteissa ei ovien lukitusta voida avata älyavainjärjestelmän toi-
minnolla, kun 12 V -akun varaus on purkautunut. Tässä tilanteessa käytä
lukituksen kauko-ohjausta tai mekaanista avainta avatuksesi ovien lukituk-
sen tai lukitaksesi ovet.
● Hybridijärjestelmä ei välttämättä käynnisty ensimmäisellä yrityksellä sen jäl-
keen, kun 12 V -akku on ladattu, mutta käynnistyy normaalisti toisella yrittä-
mällä. Tämä ei ole merkki toimintahäiriöstä.
● Käynnistyspainikkeen toimintatila tallentuu auton muistiin. Kun 12 V -akku kyt-
ketään uudelleen, järjestelmä palauttaa sen toimintatilan, joka oli valittuna
ennen kuin 12 V -akun varaus purkautui. Ennen kuin irrotat 12 V -akun virtapii-
ristä, valitse käynnistyspainikkeesta OFF-toimintatila.
Jos olet epävarma siitä mikä toimintatila oli valittuna käynnistyspainikkeesta
ennen kuin 12-voltin akun varaus purkautui, ole erityisen varovainen, kun
kytket 12 V -akun takaisin virtapiiriin.
● Jotkut järjestelmät saattavat vaatia alustuksen. ( →S. 512)
8
9
10
OM42B04FI.book Page 478 Tuesday, September 27, 2016 3:10 PM

4797-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
7
Häiriön sattuessa

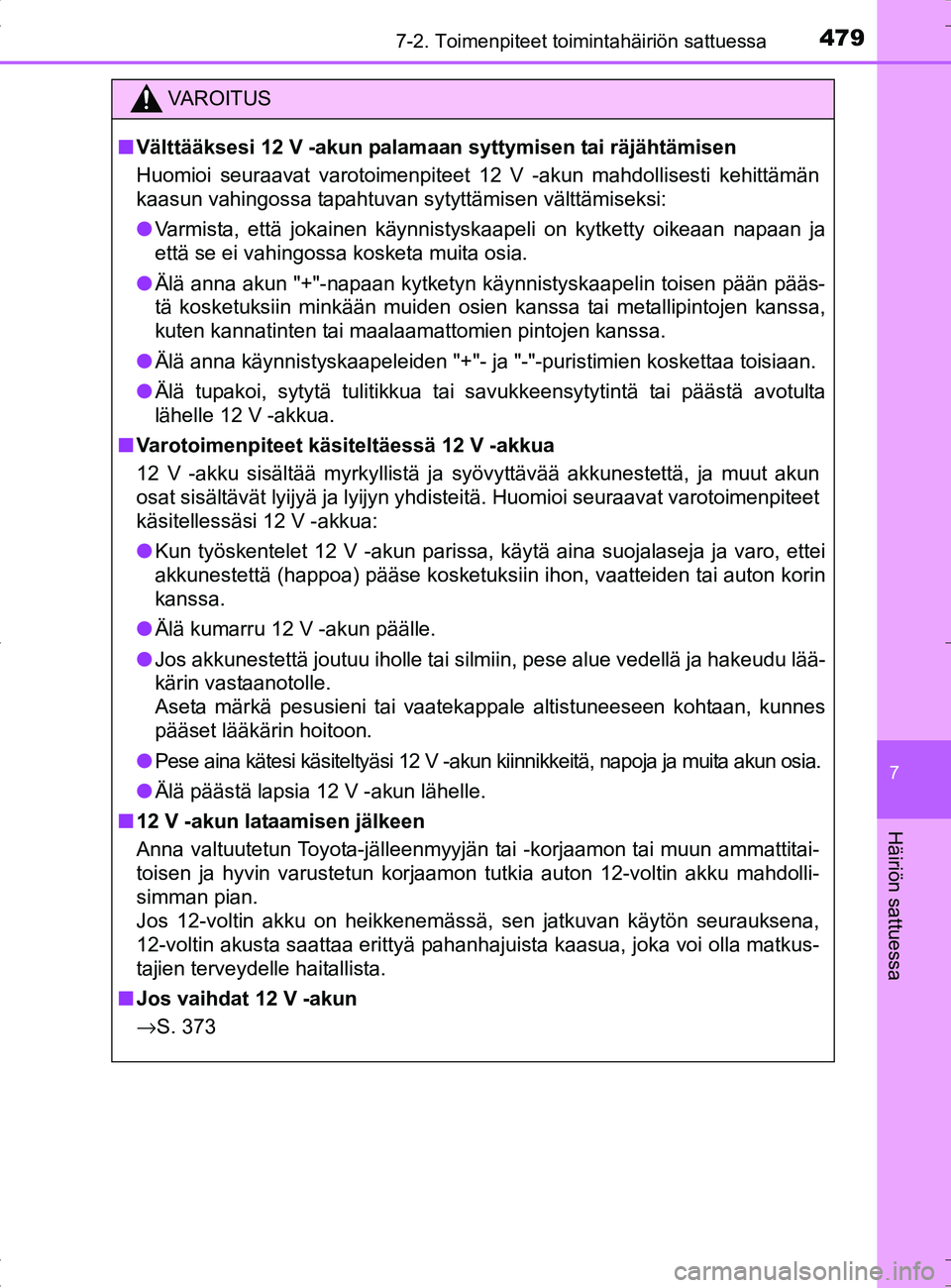

VAROITUS
■Välttääksesi 12 V -akun palamaan syttymisen tai räjähtämisen
Huomioi seuraavat varotoimenpiteet 12 V -akun mahdollisesti kehittämän
kaasun vahingossa tapahtuvan sytyttämisen välttämiseksi:
● Varmista, että jokainen käynnistyskaapeli on kytketty oikeaan napaan ja
että se ei vahingossa kosketa muita osia.
● Älä anna akun "+"-napaan kytketyn käynnistyskaapelin toisen pään pääs-
tä kosketuksiin minkään muiden osien kanssa tai metallipintojen kanssa,
kuten kannatinten tai maalaamattomien pintojen kanssa.
● Älä anna käynnistyskaapeleiden "+"- ja "-"-puristimien koskettaa toisiaan.
● Älä tupakoi, sytytä tulitikkua tai savukkeensytytintä tai päästä avotulta
lähelle 12 V -akkua.
■ Varotoimenpiteet käsiteltäessä 12 V -akkua
12 V -akku sisältää myrkyllistä ja syövyttävää akkunestettä, ja muut akun
osat sisältävät lyijyä ja lyijyn yhdisteitä. Huomioi seuraavat varotoimenpiteet
käsitellessäsi 12 V -akkua:
● Kun työskentelet 12 V -akun parissa, käytä aina suojalaseja ja varo, ettei
akkunestettä (happoa) pääse kosketuksiin ihon, vaatteiden tai auton korin
kanssa.
● Älä kumarru 12 V -akun päälle.
● Jos akkunestettä joutuu iholle tai silmiin, pese alue vedellä ja hakeudu lää-
kärin vastaanotolle.
Aseta märkä pesusieni tai vaatekappale altistuneeseen kohtaan, kunnes
pääset lääkärin hoitoon.
● Pese aina kätesi käsiteltyäsi 12 V -akun kiinnikkeitä, napoja ja muita akun osia.
● Älä päästä lapsia 12 V -akun lähelle.
■ 12 V -akun lataamisen jälkeen
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon tutkia auton 12-voltin akku mahdolli-
simman pian.
Jos 12-voltin akku on heikkenemässä, sen jatkuvan käytön seurauksena,
12-voltin akusta saattaa erittyä pahanhajuista kaasua, joka voi olla matkus-
tajien terveydelle haitallista.
■ Jos vaihdat 12 V -akun
→ S. 373
OM42B04FI.book Page 479 Tuesday, September 27, 2016 3:10 PM

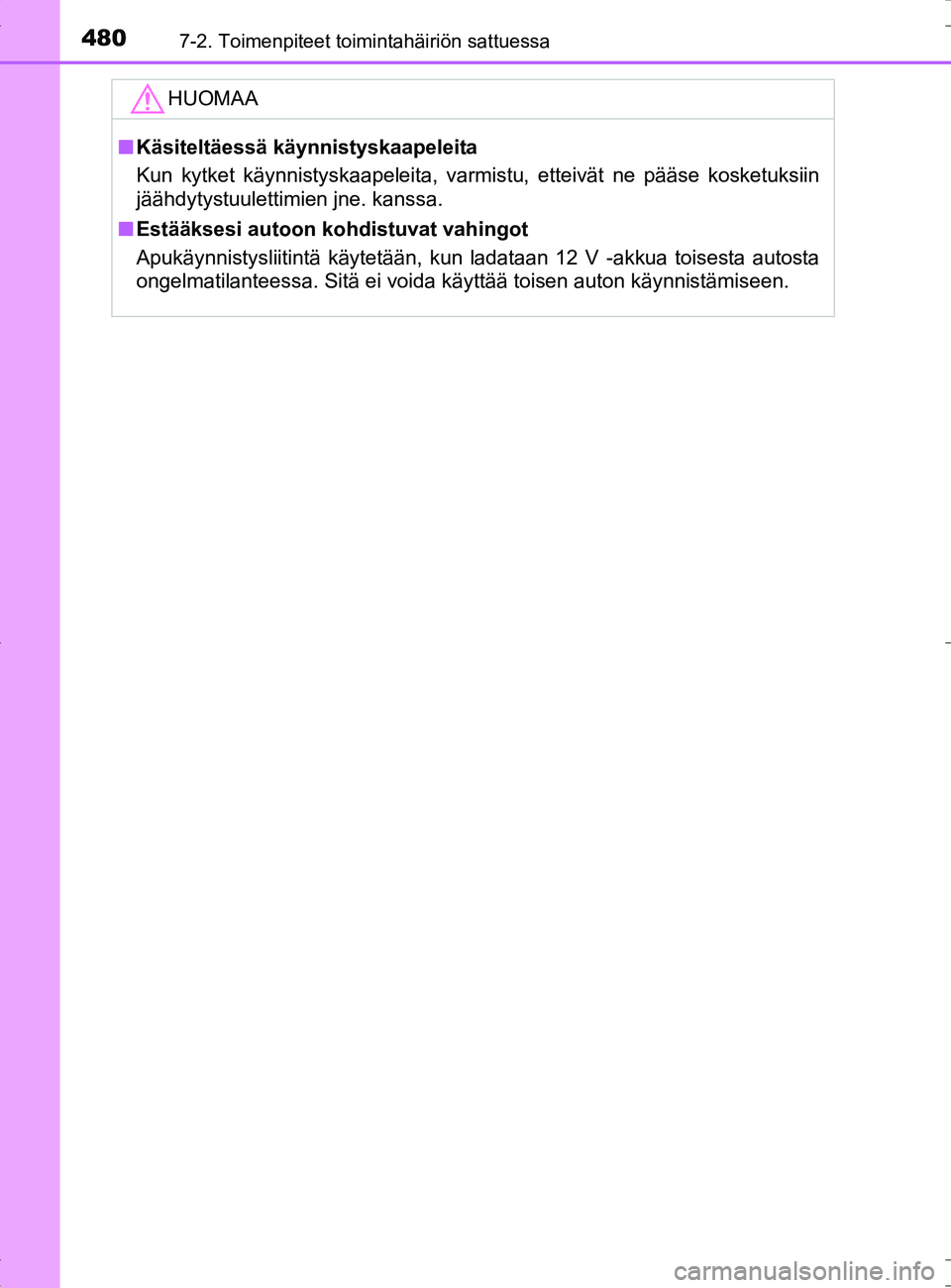

4807-2. Toimenpiteet toimintahäiriön sattuessa
OM42B04FI
HUOMAA
■Käsiteltäessä käynnistyskaapeleita
Kun kytket käynnistyskaapeleita, varmistu, etteivät ne pääse kosketuksiin
jäähdytystuulettimien jne. kanssa.
■ Estääksesi autoon kohdistuvat vahingot
Apukäynnistysliitintä käytetään, kun ladataan 12 V -akkua toisesta autosta
ongelmatilanteessa. Sitä ei voida käyttää toisen auton kä\
ynnistämiseen.
OM42B04FI.book Page 480 Tuesday, September 27, 2016 3:10 PM
