TOYOTA RAV4 HYBRID 2018 Manuel du propriétaire (in French)

RAV4-HV_OM_OM42B81D_(D)

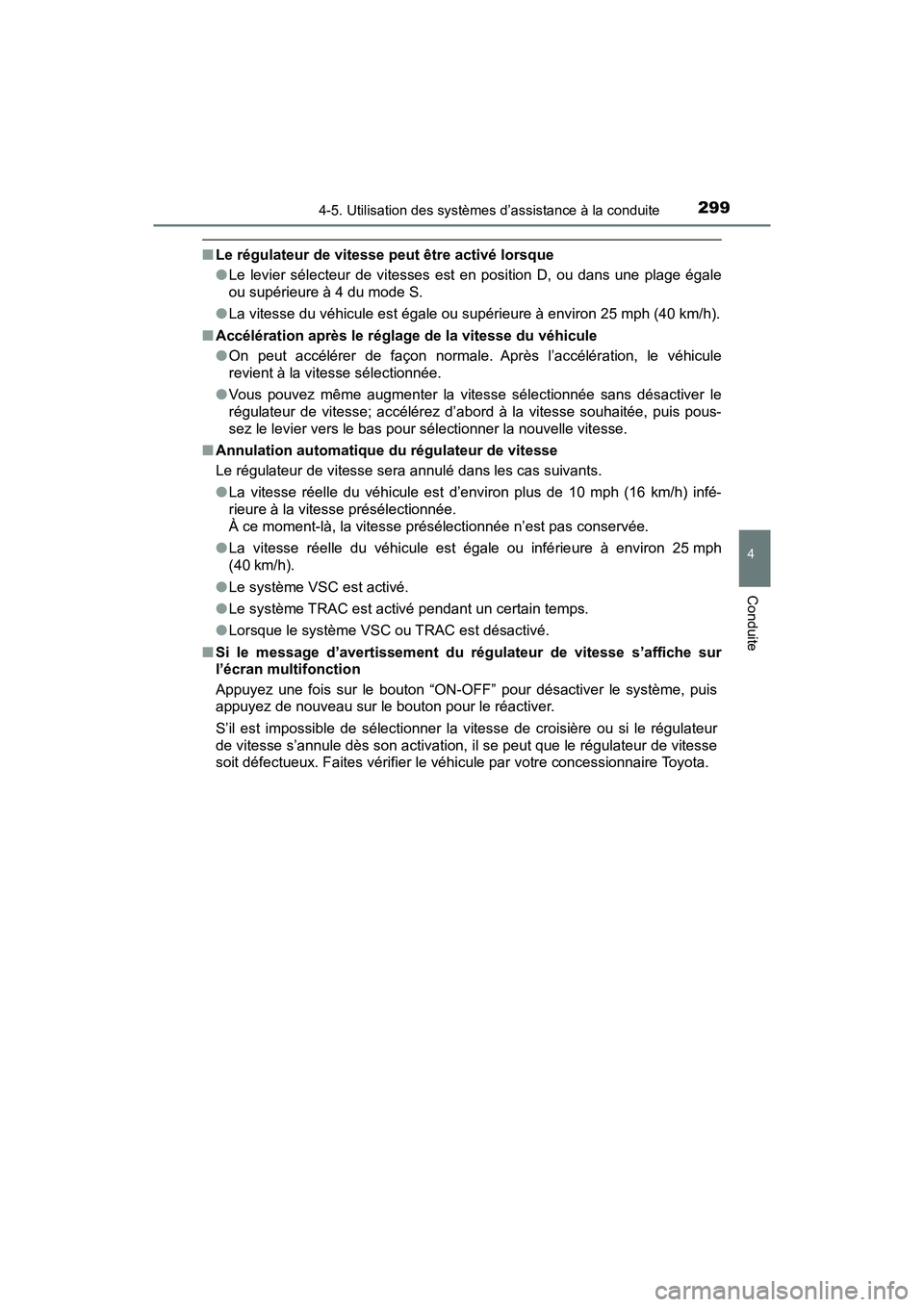

2994-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
■Le régulateur de vitesse peut être activé lorsque
●Le levier sélecteur de vitesses est en position D, ou dans une plage égale
ou supérieure à 4 du mode S.
● La vitesse du véhicule est égale ou supérieure à environ 25 mph (40 km/h).
■ Accélération après le réglage de la vitesse du véhicule
●On peut accélérer de façon normale. Après l’accélération, le véhicule
revient à la vitesse sélectionnée.
● Vous pouvez même augmenter la vitesse sélectionnée sans désactiver le
régulateur de vitesse; accélérez d’abord à la vitesse souhaitée, puis pous-
sez le levier vers le bas pour sélectionner la nouvelle vitesse.
■ Annulation automatique du régulateur de vitesse
Le régulateur de vitesse sera annulé dans les cas suivants.
●La vitesse réelle du véhicule est d’environ plus de 10 mph (16 km/h) infé-
rieure à la vitesse présélectionnée.
À ce moment-là, la vitesse présélectionnée n’est pas conservée.
● La vitesse réelle du véhicule est égale ou inférieure à environ 25 mph
(40 km/h).
● Le système VSC est activé.
● Le système TRAC est activé pendant un certain temps.
● Lorsque le système VSC ou TRAC est désactivé.
■ Si le message d’avertissement du régulateur de vitesse s’affiche sur
l’écran multifonction
Appuyez une fois sur le bouton “ON-OFF” pour désactiver le système, puis
appuyez de nouveau sur le bouton pour le réactiver.
S’il est impossible de sélectionner la vitesse de croisière ou si le régulateur
de vitesse s’annule dès son activation, il se peut que le régulateur de vitesse
soit défectueux. Faites vérifier le véhicule par votre concessionnaire Toyota.

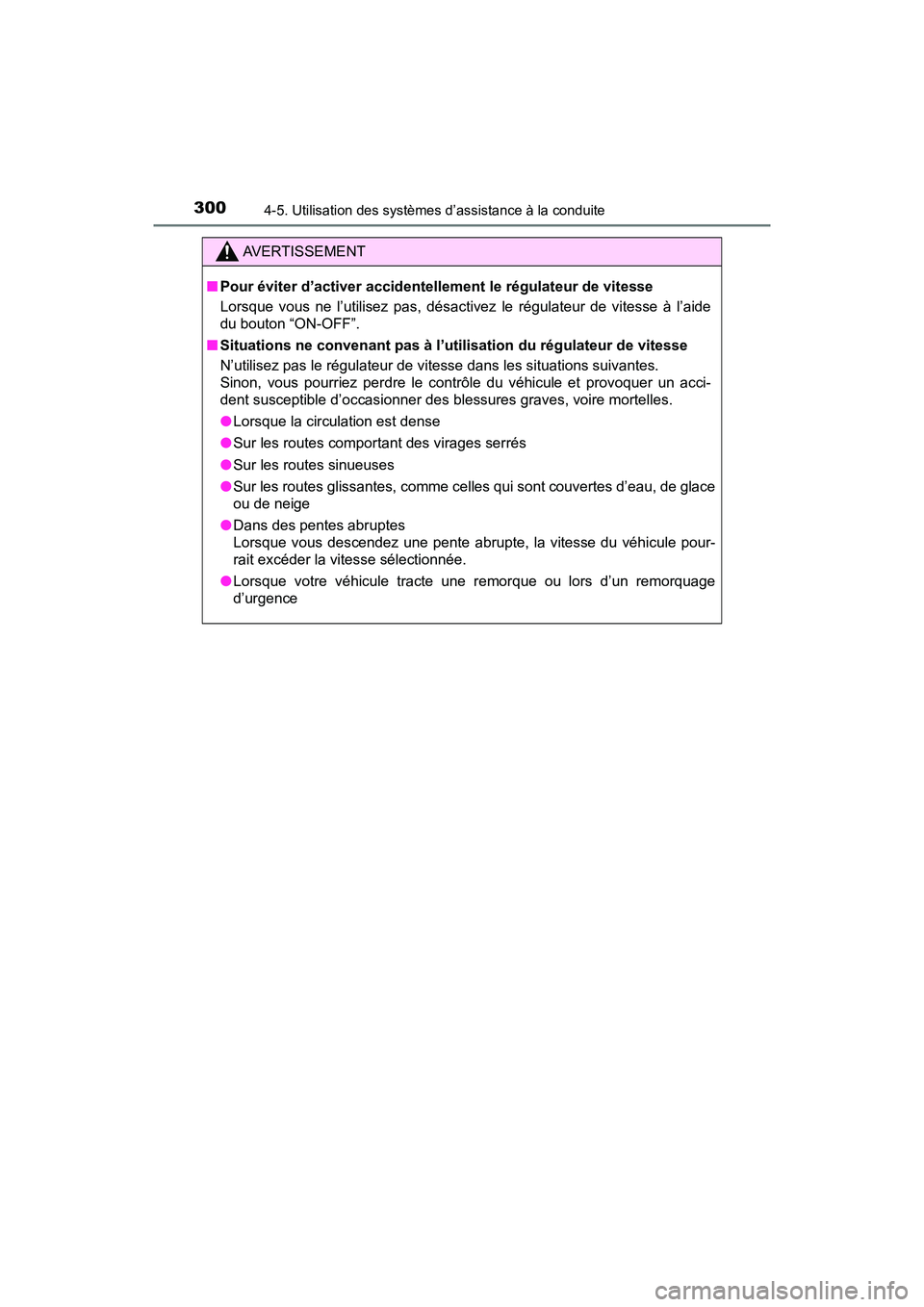

300
RAV4-HV_OM_OM42B81D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
AVERTISSEMENT
■Pour éviter d’activer accidentellement le régulateur de vitesse
Lorsque vous ne l’utilisez pas, désactivez le régulateur de vitesse à l’aide
du bouton “ON-OFF”.
■ Situations ne convenant pas à l’utilisation du régulateur de vitesse
N’utilisez pas le régulateur de vitesse dans les situations suivantes.
Sinon, vous pourriez perdre le contrôle du véhicule et provoquer un acci-
dent susceptible d’occasionner des blessures graves, voire mortelles.
●Lorsque la circulation est dense
● Sur les routes comportant des virages serrés
● Sur les routes sinueuses
● Sur les routes glissantes, comme celles qui sont couvertes d’eau, de glace
ou de neige
● Dans des pentes abruptes
Lorsque vous descendez une pente abrupte, la vitesse du véhicule pour-
rait excéder la vitesse sélectionnée.
● Lorsque votre véhicule tracte une remorque ou lors d’un remorquage
d’urgence

301

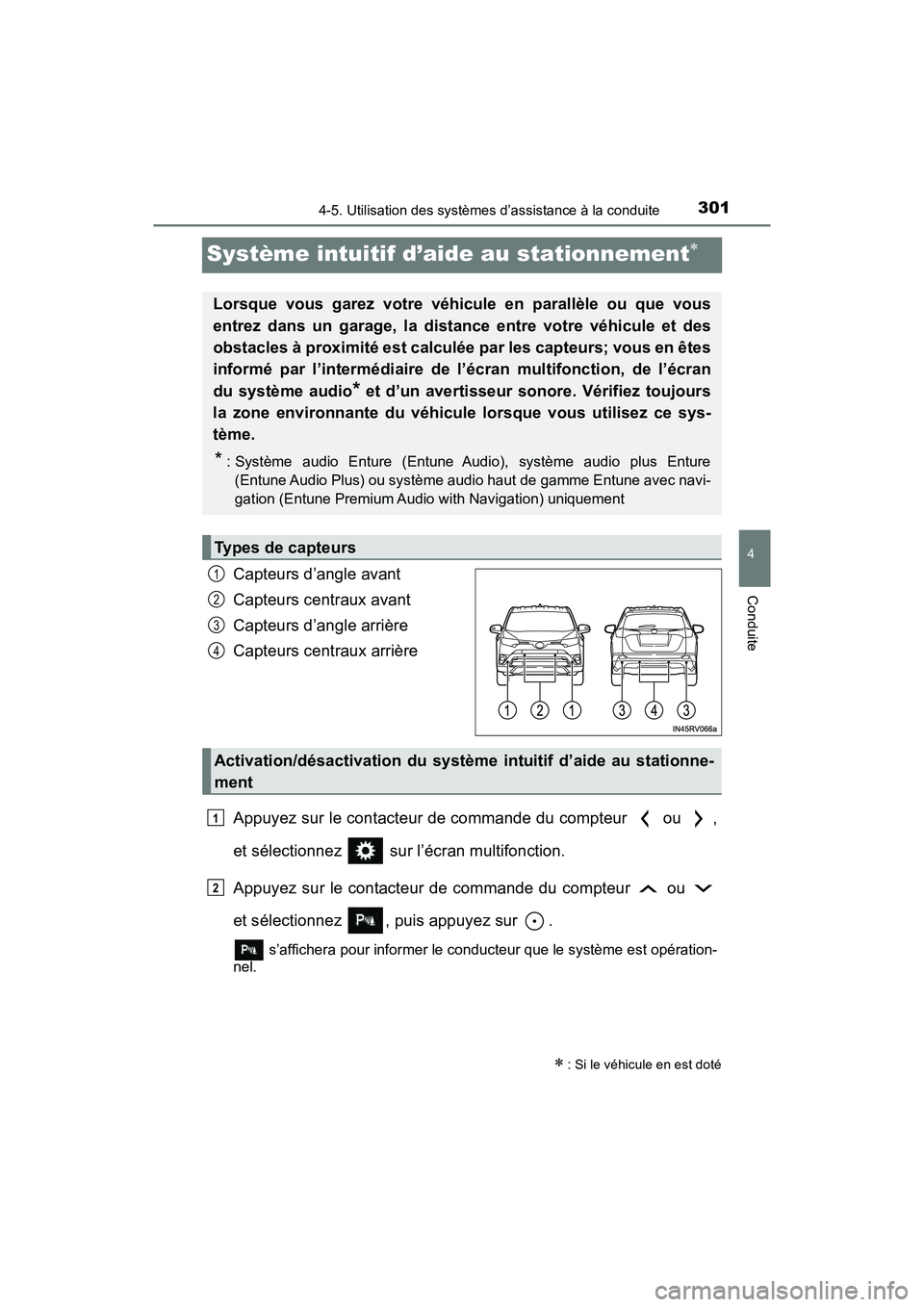

RAV4-HV_OM_OM42B81D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
Système intuitif d’aide au stationnement
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
Appuyez sur le contacteur de commande du compteur ou ,
et sélectionnez sur l’écran multifonction.
Appuyez sur le contacteur de commande du compteur ou
et sélectionnez , puis appuyez sur .
s’affichera pour informer le conducteur que le système est opération-
nel.
 : Si le véhicule en est doté
Lorsque vous garez votre véhicule en parallèle ou que vous
entrez dans un garage, la distance entre votre véhicule et des
obstacles à proximité est calculée par les capteurs; vous en êtes
informé par l’intermédiaire de l’écran multifonction, de l’écran
du système audio
* et d’un avertisseur sonore. Vérifiez toujours
la zone environnante du véhicule lorsque vous utilisez ce sys-
tème.
* : Système audio Enture (Entune Audio), système audio plus Enture (Entune Audio Plus) ou système audio haut de gamme Entune avec navi-
gation (Entune Premium Audio with Navigation) uniquement
Types de capteurs
1
2
3
4
Activation/désactivation du système intuitif d’aide au stationne-
ment
1
2

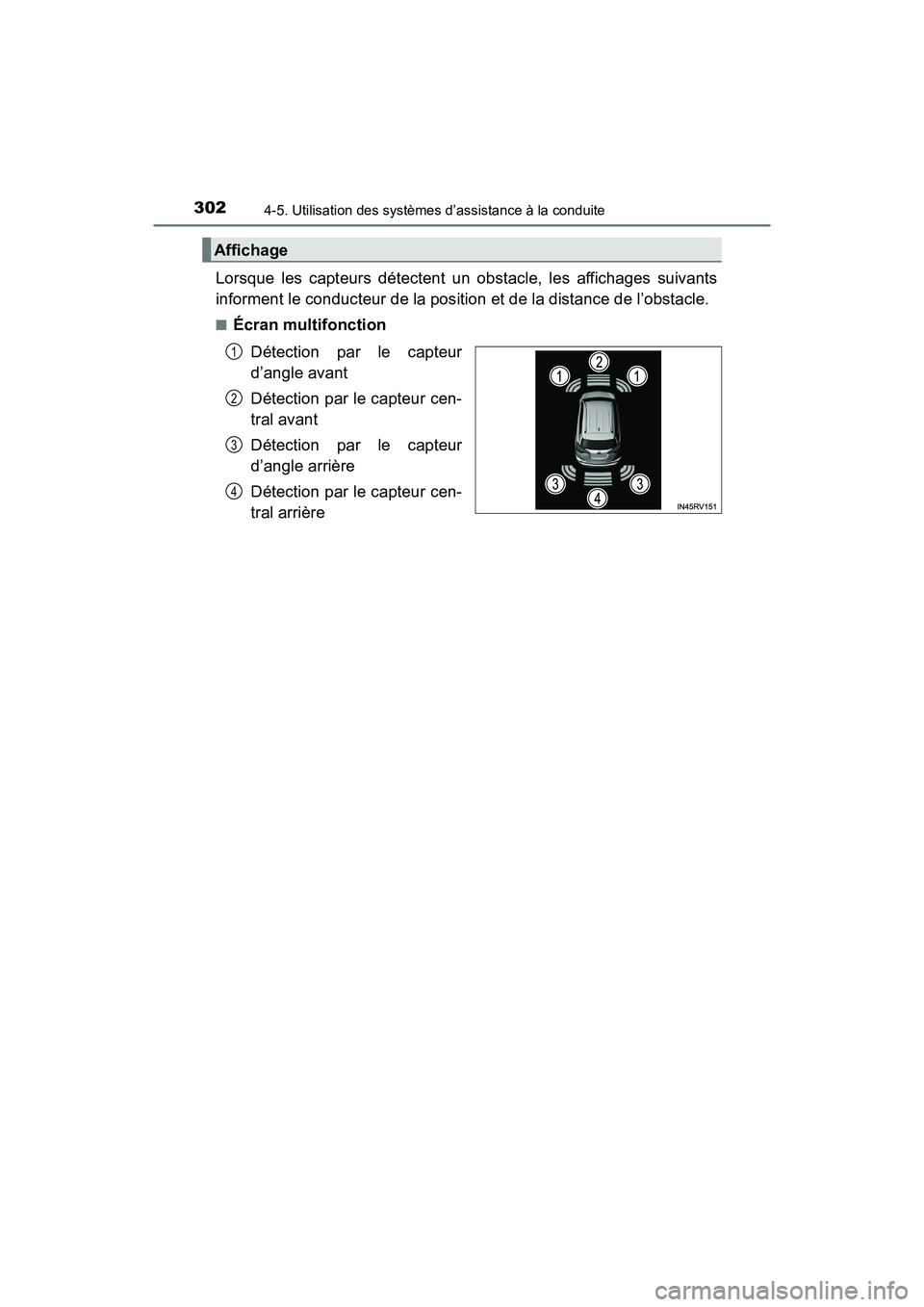

302
RAV4-HV_OM_OM42B81D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
Lorsque les capteurs détectent un obstacle, les affichages suivants
informent le conducteur de la position et de la distance de l’obstacle.
■Écran multifonctionDétection par le capteur
d’angle avant
Détection par le capteur cen-
tral avant
Détection par le capteur
d’angle arrière
Détection par le capteur cen-
tral arrière
Affichage
1
2
3
4

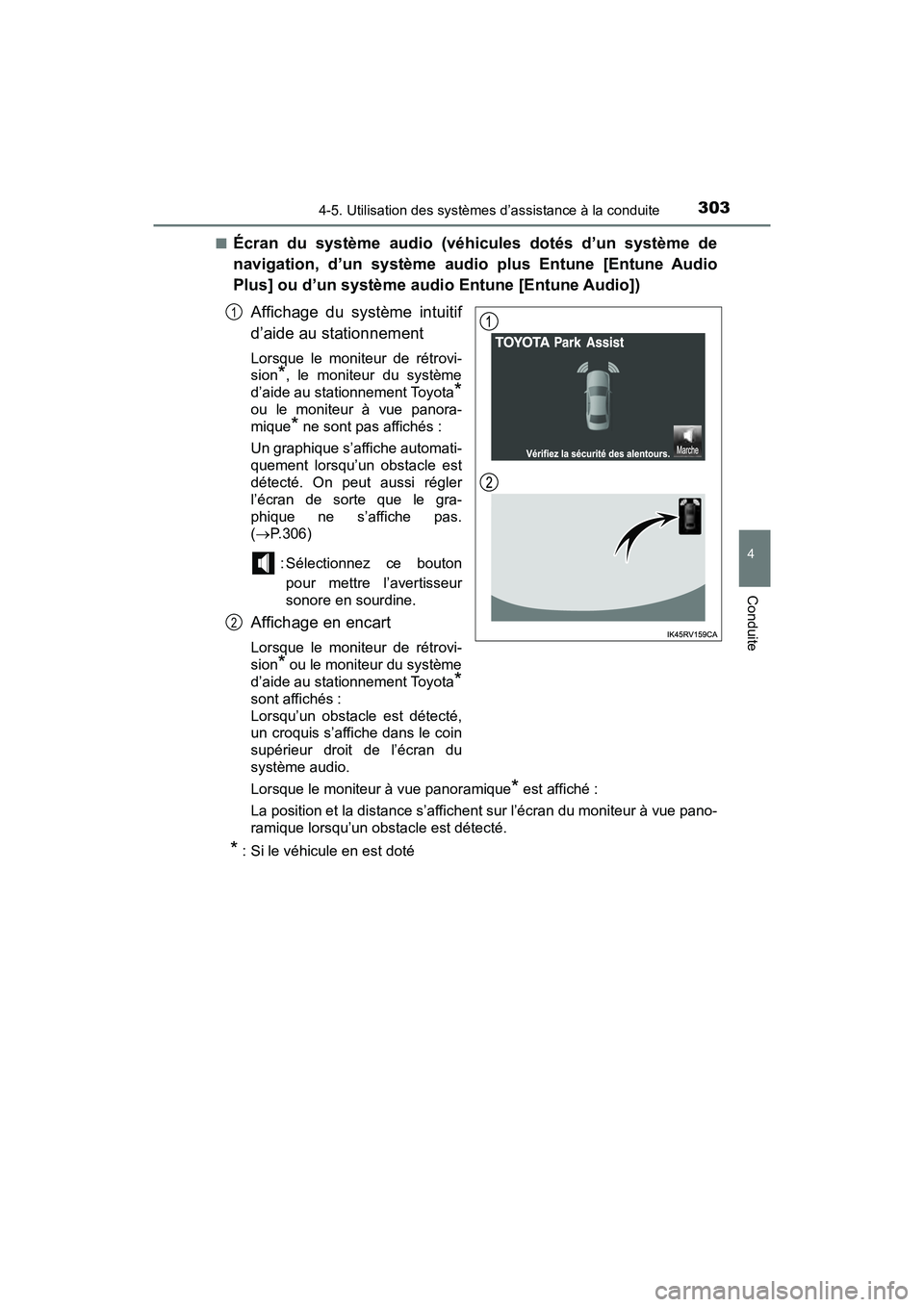

RAV4-HV_OM_OM42B81D_(D)
3034-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
■Écran du système audio (véhicules dotés d’un système de
navigation, d’un système audio plus Entune [Entune Audio
Plus] ou d’un système audio Entune [Entune Audio])Affichage du système intuitif
d’aide au stationnement
Lorsque le moniteur de rétrovi-
sion
*, le moniteur du système
d’aide au stationnement Toyota
*
ou le moniteur à vue panora-
mique
* ne sont pas affichés :
Un graphique s’affiche automati-
quement lorsqu’un obstacle est
détecté. On peut aussi régler
l’écran de sorte que le gra-
phique ne s’affiche pas.
(  P.306)
: Sélectionnez ce bouton pour mettre l’avertisseur
sonore en sourdine.
Affichage en encart
Lorsque le moniteur de rétrovi-
sion
* ou le moniteur du système
d’aide au stationnement Toyota
*
sont affichés :
Lorsqu’un obstacle est détecté,
un croquis s’affiche dans le coin
supérieur droit de l’écran du
système audio.
Lorsque le moniteur à vue panoramique
* est affiché :
La position et la distance s’affichent sur l’écran du moniteur à vue pano-
ramique lorsqu’un obstacle est détecté.
* : Si le véhicule en est doté
1
2

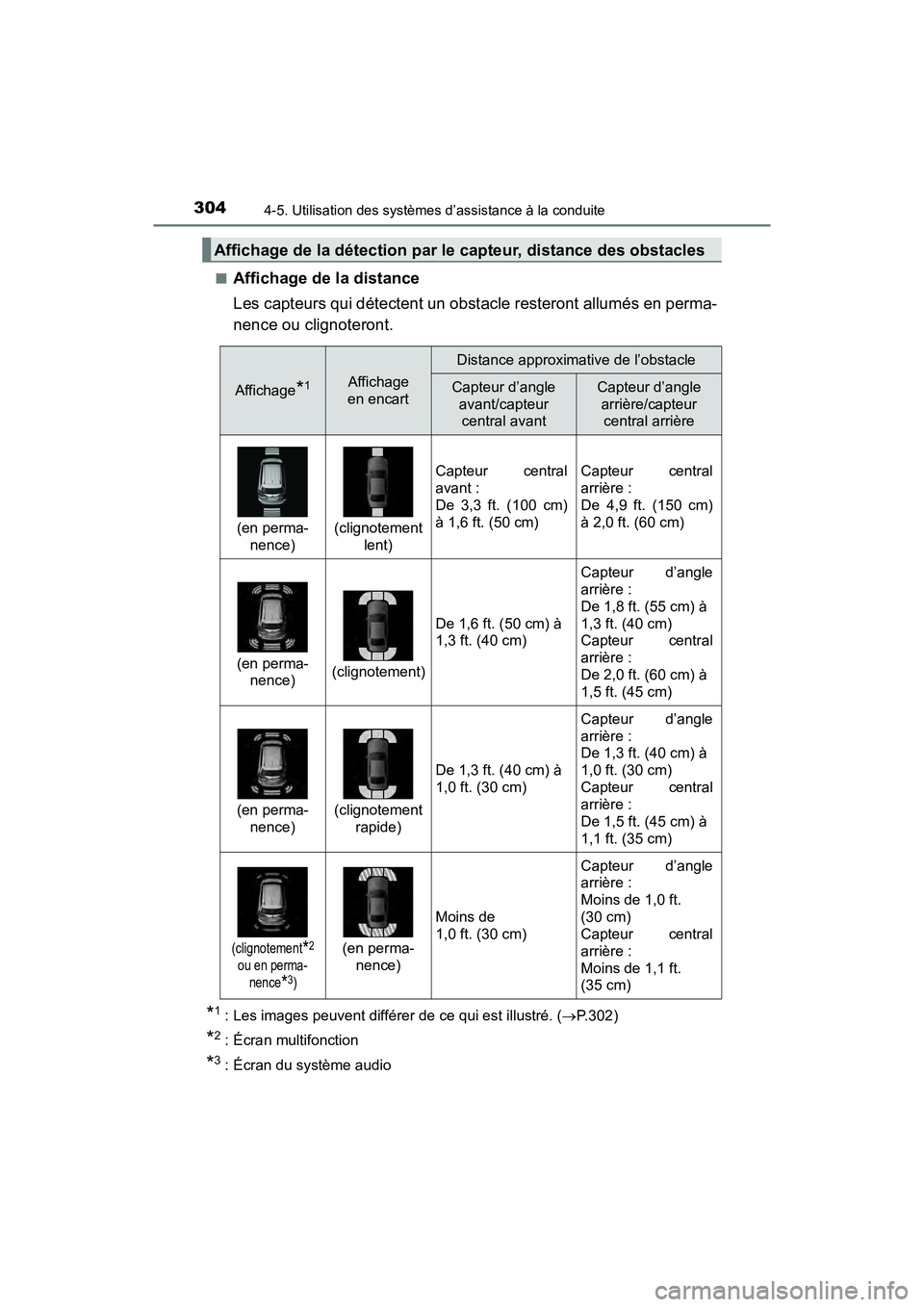

304
RAV4-HV_OM_OM42B81D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
■Affichage de la distance
Les capteurs qui détectent un obstacle resteront allumés en perma-
nence ou clignoteront.
*1 : Les images peuvent différer de ce qui est illustré. (P.302)
*2 : Écran multifonction
*3 : Écran du système audio
Affichage de la détection par le capteur, distance des obstacles
Affichage*1Affichage
en encart
Distance approximative de l’obstacle
Capteur d’angle avant/capteur central avantCapteur d’angle
arrière/capteur central arrière
(en perma-
nence)(clignotement lent)
Capteur central
avant :
De 3,3 ft. (100 cm)
à 1,6 ft. (50 cm)Capteur central
arrière :
De 4,9 ft. (150 cm)
à 2,0 ft. (60 cm)
(en perma-nence)(clignotement)
De 1,6 ft. (50 cm) à
1,3 ft. (40 cm)
Capteur d’angle
arrière :
De 1,8 ft. (55 cm) à
1,3 ft. (40 cm)
Capteur central
arrière :
De 2,0 ft. (60 cm) à
1,5 ft. (45 cm)
(en perma-
nence)(clignotement rapide)
De 1,3 ft. (40 cm) à
1,0 ft. (30 cm)
Capteur d’angle
arrière :
De 1,3 ft. (40 cm) à
1,0 ft. (30 cm)
Capteur central
arrière :
De 1,5 ft. (45 cm) à
1,1 ft. (35 cm)
(clignotement*2
ou en perma-
nence
*3)
(en perma-nence)
Moins de
1,0 ft. (30 cm)
Capteur d’angle
arrière :
Moins de 1,0 ft.
(30 cm)
Capteur central
arrière :
Moins de 1,1 ft.
(35 cm)

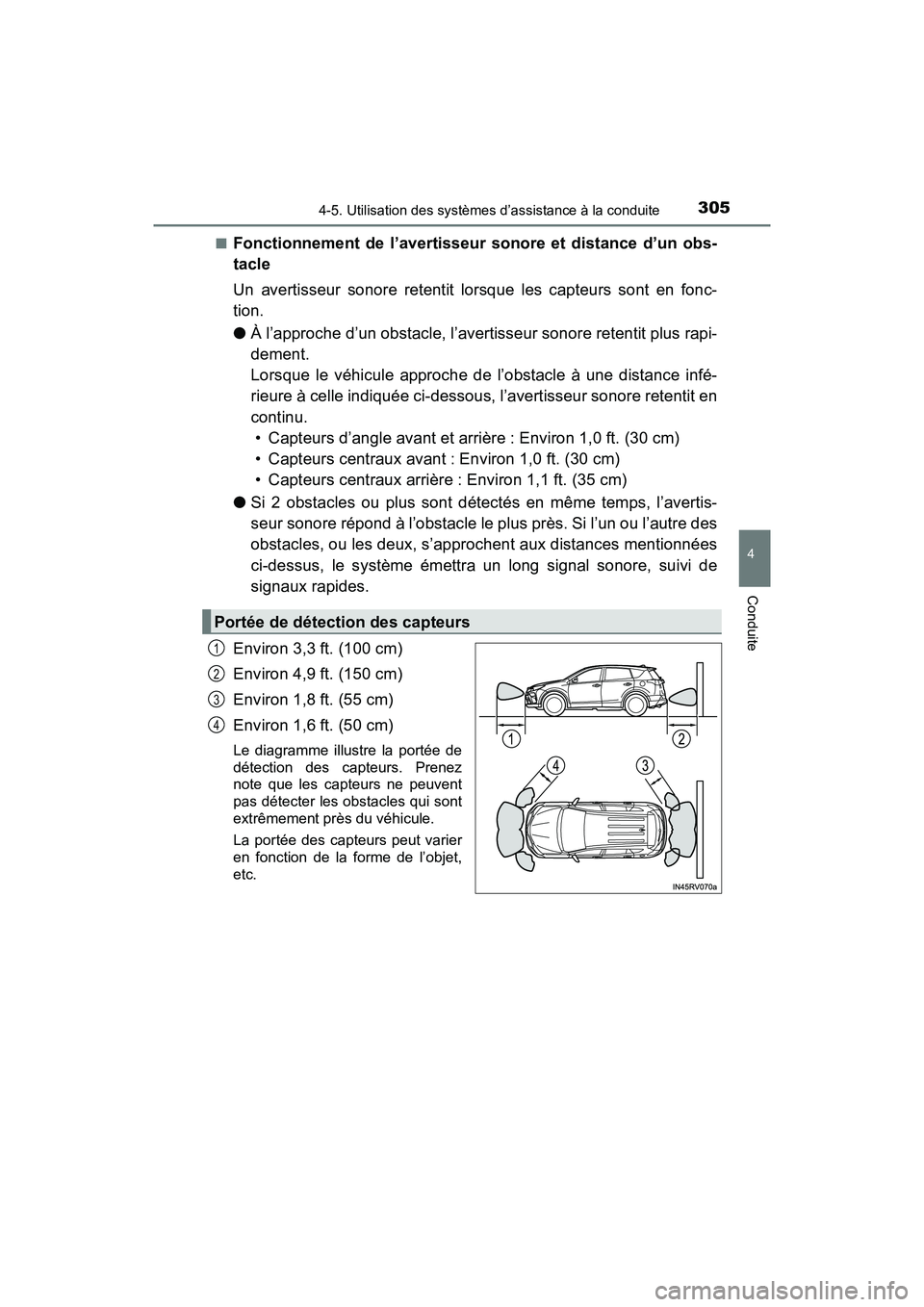

RAV4-HV_OM_OM42B81D_(D)
3054-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
■Fonctionnement de l’avertisseur sonore et distance d’un obs-
tacle
Un avertisseur sonore retentit lorsque les capteurs sont en fonc-
tion.
●À l’approche d’un obstacle, l’avertisseur sonore retentit plus rapi-
dement.
Lorsque le véhicule approche de l’obstacle à une distance infé-
rieure à celle indiquée ci-dessous, l’avertisseur sonore retentit en
continu.
• Capteurs d’angle avant et arrière : Environ 1,0 ft. (30 cm)
• Capteurs centraux avant : Environ 1,0 ft. (30 cm)
• Capteurs centraux arrière : Environ 1,1 ft. (35 cm)
● Si 2 obstacles ou plus sont détectés en même temps, l’avertis-
seur sonore répond à l’obstacle le plus près. Si l’un ou l’autre des
obstacles, ou les deux, s’approchent aux distances mentionnées
ci-dessus, le système émettra un long signal sonore, suivi de
signaux rapides.
Environ 3,3 ft. (100 cm)
Environ 4,9 ft. (150 cm)
Environ 1,8 ft. (55 cm)
Environ 1,6 ft. (50 cm)
Le diagramme illustre la portée de
détection des capteurs. Prenez
note que les capteurs ne peuvent
pas détecter les obstacles qui sont
extrêmement près du véhicule.
La portée des capteurs peut varier
en fonction de la forme de l’objet,
etc.
Portée de détection des capteurs
1
2
3
4

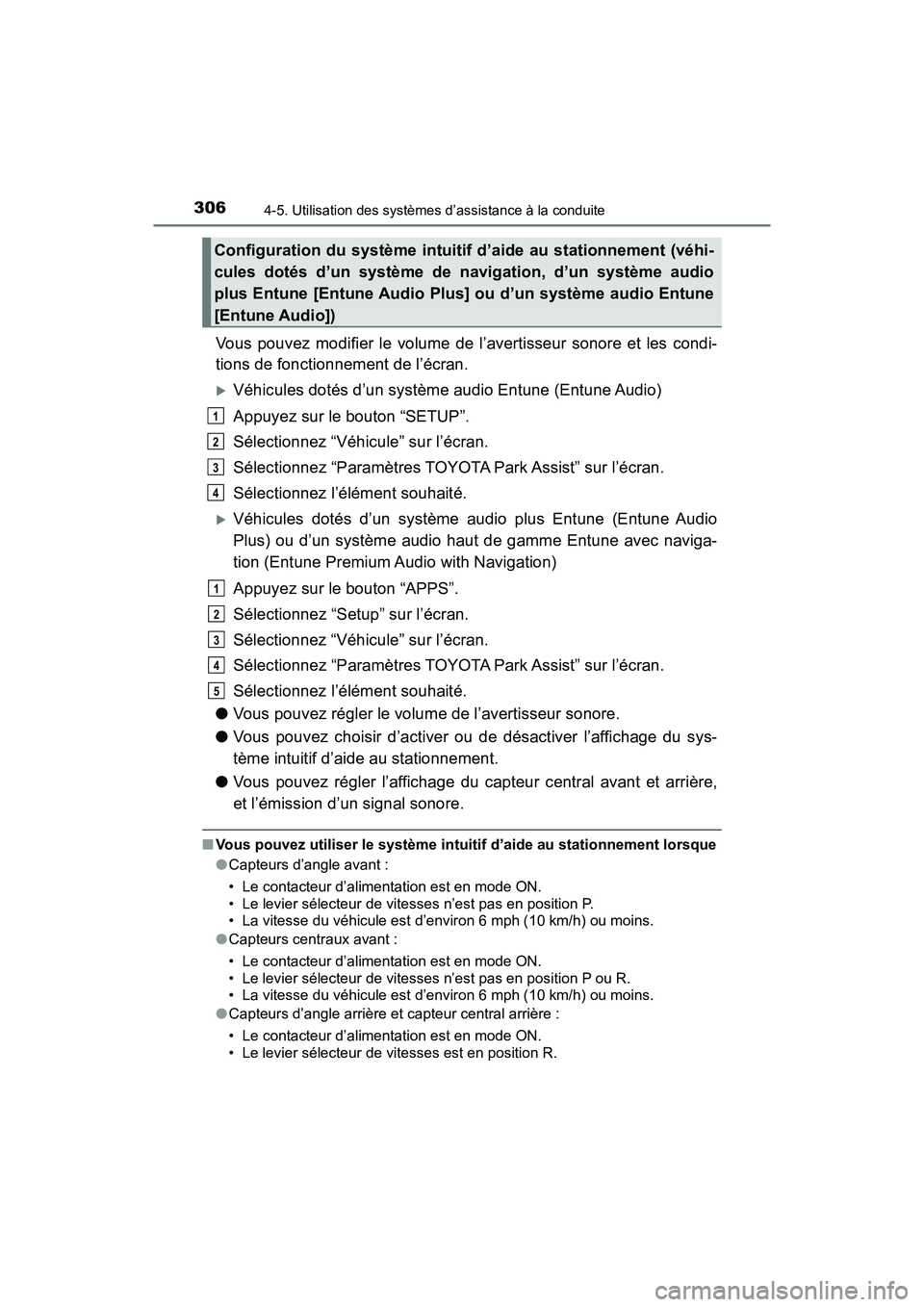

306
RAV4-HV_OM_OM42B81D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
Vous pouvez modifier le volume de l’avertisseur sonore et les condi-
tions de fonctionnement de l’écran.
Véhicules dotés d’un système audio Entune (Entune Audio)
Appuyez sur le bouton “SETUP”.
Sélectionnez “Véhicule” sur l’écran.
Sélectionnez “Paramètres TOYOTA Park Assist” sur l’écran.
Sélectionnez l’élément souhaité.
Véhicules dotés d’un système audio plus Entune (Entune Audio
Plus) ou d’un système audio haut de gamme Entune avec naviga-
tion (Entune Premium Audio with Navigation)
Appuyez sur le bouton “APPS”.
Sélectionnez “Setup” sur l’écran.
Sélectionnez “Véhicule” sur l’écran.
Sélectionnez “Paramètres TOYOTA Park Assist” sur l’écran.
Sélectionnez l’élément souhaité.
● Vous pouvez régler le volume de l’avertisseur sonore.
● Vous pouvez choisir d’activer ou de désactiver l’affichage du sys-
tème intuitif d’aide au stationnement.
● Vous pouvez régler l’affichage du capteur central avant et arrière,
et l’émission d’un signal sonore.
■Vous pouvez utiliser le système intuit if d’aide au stationnement lorsque
● Capteurs d’angle avant :
• Le contacteur d’alimentation est en mode ON.
• Le levier sélecteur de vitesses n’est pas en position P.
• La vitesse du véhicule est d’environ 6 mph (10 km/h) ou moins.
● Capteurs centraux avant :
• Le contacteur d’alimentation est en mode ON.
• Le levier sélecteur de vitesses n’est pas en position P ou R.
• La vitesse du véhicule est d’environ 6 mph (10 km/h) ou moins.
● Capteurs d’angle arrière et capteur central arrière :
• Le contacteur d’alimentation est en mode ON.
• Le levier sélecteur de vitesses est en position R.
Configuration du système intuitif d’aide au stationnement (véhi-
cules dotés d’un système de navigation, d’un système audio
plus Entune [Entune Audio Plus] ou d’un système audio Entune
[Entune Audio])
1
2
3
4
1
2
3
4
5

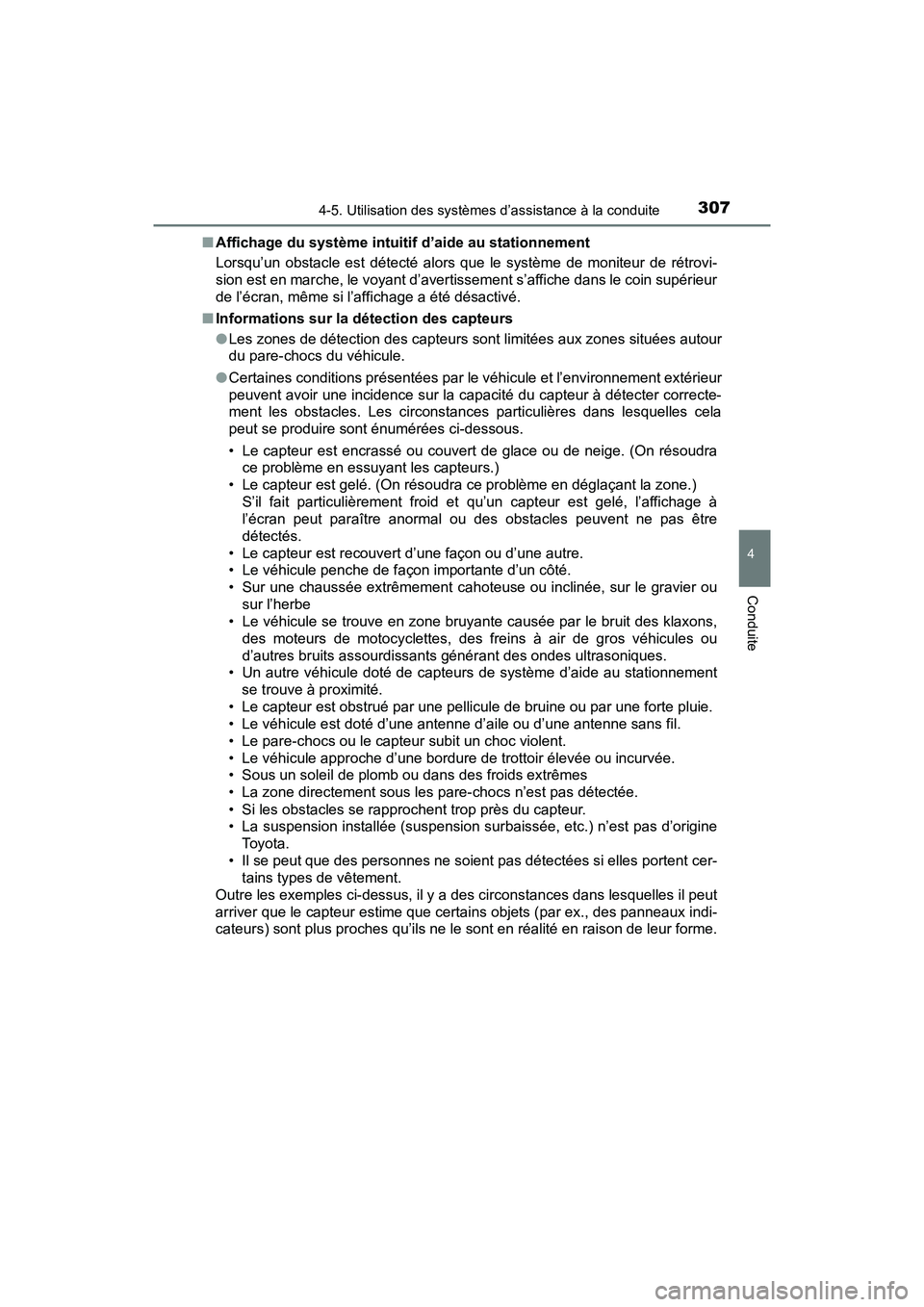

RAV4-HV_OM_OM42B81D_(D)
3074-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
■Affichage du système intuitif d’aide au stationnement
Lorsqu’un obstacle est détecté alors que le système de moniteur de rétrovi-
sion est en marche, le voyant d’avertissement s’affiche dans le coin supérieur
de l’écran, même si l’affichage a été désactivé.
■ Informations sur la détection des capteurs
●Les zones de détection des capteurs sont limitées aux zones situées autour
du pare-chocs du véhicule.
● Certaines conditions présentées par le véhicule et l’environnement extérieur
peuvent avoir une incidence sur la capacité du capteur à détecter correcte-
ment les obstacles. Les circonstances particulières dans lesquelles cela
peut se produire sont énumérées ci-dessous.
• Le capteur est encrassé ou couvert de glace ou de neige. (On résoudra
ce problème en essuyant les capteurs.)
• Le capteur est gelé. (On résoudra ce problème en déglaçant la zone.) S’il fait particulièrement froid et qu’un capteur est gelé, l’affichage à
l’écran peut paraître anormal ou des obstacles peuvent ne pas être
détectés.
• Le capteur est recouvert d’une façon ou d’une autre.
• Le véhicule penche de façon importante d’un côté.
• Sur une chaussée extrêmement cahoteuse ou inclinée, sur le gravier ou sur l’herbe
• Le véhicule se trouve en zone bruyante causée par le bruit des klaxons,
des moteurs de motocyclettes, des freins à air de gros véhicules ou
d’autres bruits assourdissants générant des ondes ultrasoniques.
• Un autre véhicule doté de capteurs de système d’aide au stationnement
se trouve à proximité.
• Le capteur est obstrué par une pellicule de bruine ou par une forte pluie.
• Le véhicule est doté d’une antenne d’aile ou d’une antenne sans fil.
• Le pare-chocs ou le capteur subit un choc violent.
• Le véhicule approche d’une bordure de trottoir élevée ou incurvée.
• Sous un soleil de plomb ou dans des froids extrêmes
• La zone directement sous les pare-chocs n’est pas détectée.
• Si les obstacles se rapprochent trop près du capteur.
• La suspension installée (suspension su rbaissée, etc.) n’est pas d’origine
To y o t a .
• Il se peut que des personnes ne soient pas détectées si elles portent cer- tains types de vêtement.
Outre les exemples ci-dessus, il y a des circonstances dans lesquelles il peut
arriver que le capteur estime que certains objets (par ex., des panneaux indi-
cateurs) sont plus proches qu’ils ne le sont en réalité en raison de leur forme.

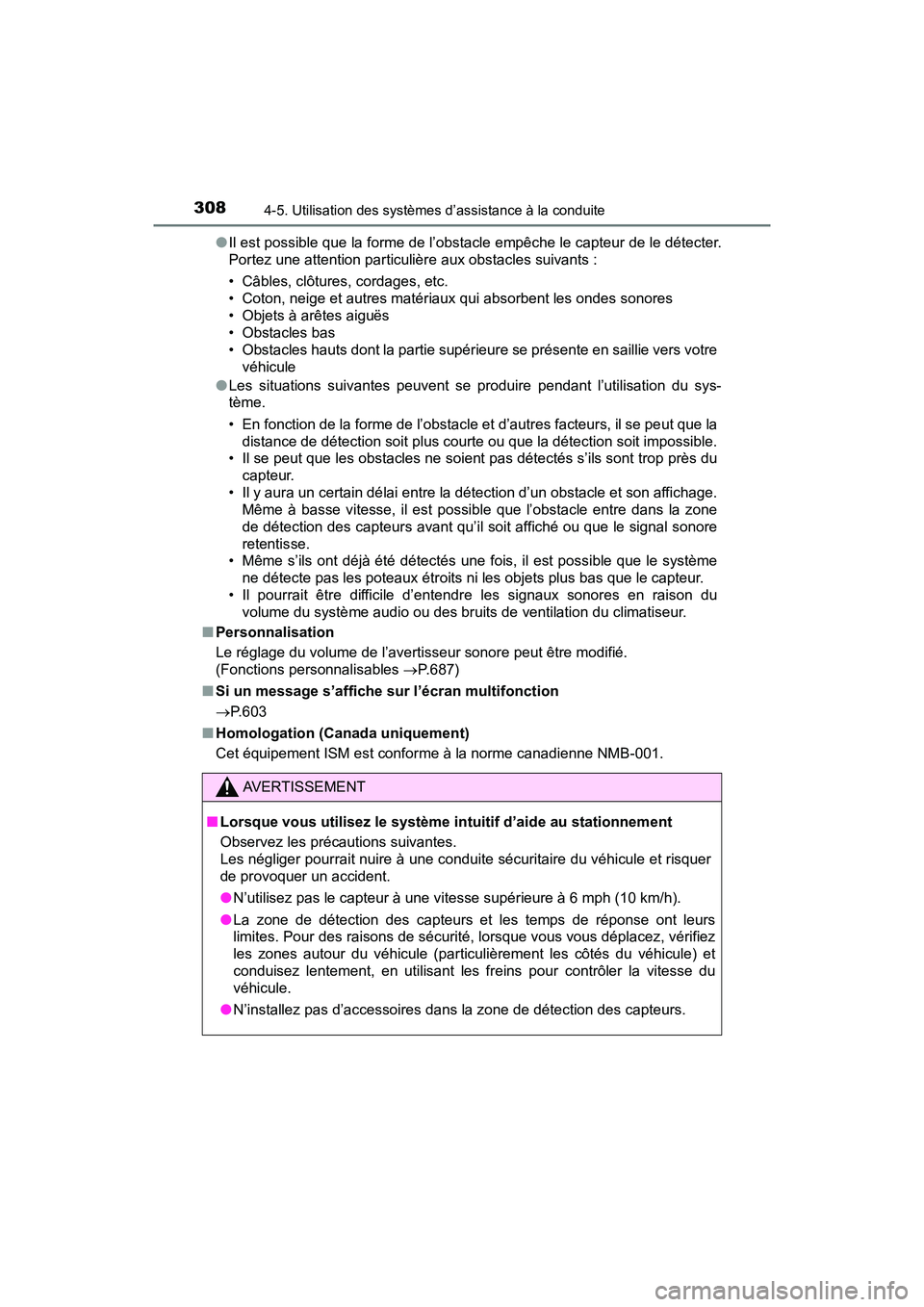

308
RAV4-HV_OM_OM42B81D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
●Il est possible que la forme de l’obstacle empêche le capteur de le détecter.
Portez une attention particulière aux obstacles suivants :
• Câbles, clôtures, cordages, etc.
• Coton, neige et autres matériaux qui absorbent les ondes sonores
• Objets à arêtes aiguës
• Obstacles bas
• Obstacles hauts dont la partie supérieure se présente en saillie vers votre
véhicule
● Les situations suivantes peuvent se produire pendant l’utilisation du sys-
tème.
• En fonction de la forme de l’obstacle et d’autres facteurs, il se peut que la
distance de détection soit plus courte ou que la détection soit impossible.
• Il se peut que les obstacles ne soient pas détectés s’ils sont trop près du
capteur.
• Il y aura un certain délai entre la détection d’un obstacle et son affichage. Même à basse vitesse, il est possible que l’obstacle entre dans la zone
de détection des capteurs avant qu’il soit affiché ou que le signal sonore
retentisse.
• Même s’ils ont déjà été détectés une fois, il est possible que le système
ne détecte pas les poteaux étroits ni les objets plus bas que le capteur.
• Il pourrait être difficile d’entendre les signaux sonores en raison du volume du système audio ou des bruits de ventilation du climatiseur.
■ Personnalisation
Le réglage du volume de l’avertisseur sonore peut être modifié.
(Fonctions personnalisables P.687)
■ Si un message s’affiche sur l’écran multifonction
P.603
■ Homologation (Canada uniquement)
Cet équipement ISM est conforme à la norme canadienne NMB-001.
AVERTISSEMENT
■Lorsque vous utilisez le système in tuitif d’aide au stationnement
Observez les précautions suivantes.
Les négliger pourrait nuire à une conduite sécuritaire du véhicule et risquer
de provoquer un accident.
● N’utilisez pas le capteur à une vitesse supérieure à 6 mph (10 km/h).
● La zone de détection des capteurs et les temps de réponse ont leurs
limites. Pour des raisons de sécurité, lorsque vous vous déplacez, vérifiez
les zones autour du véhicule (particulièrement les côtés du véhicule) et
conduisez lentement, en utilisant les freins pour contrôler la vitesse du
véhicule.
● N’installez pas d’accessoires dans la zone de détection des capteurs.
