3094-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

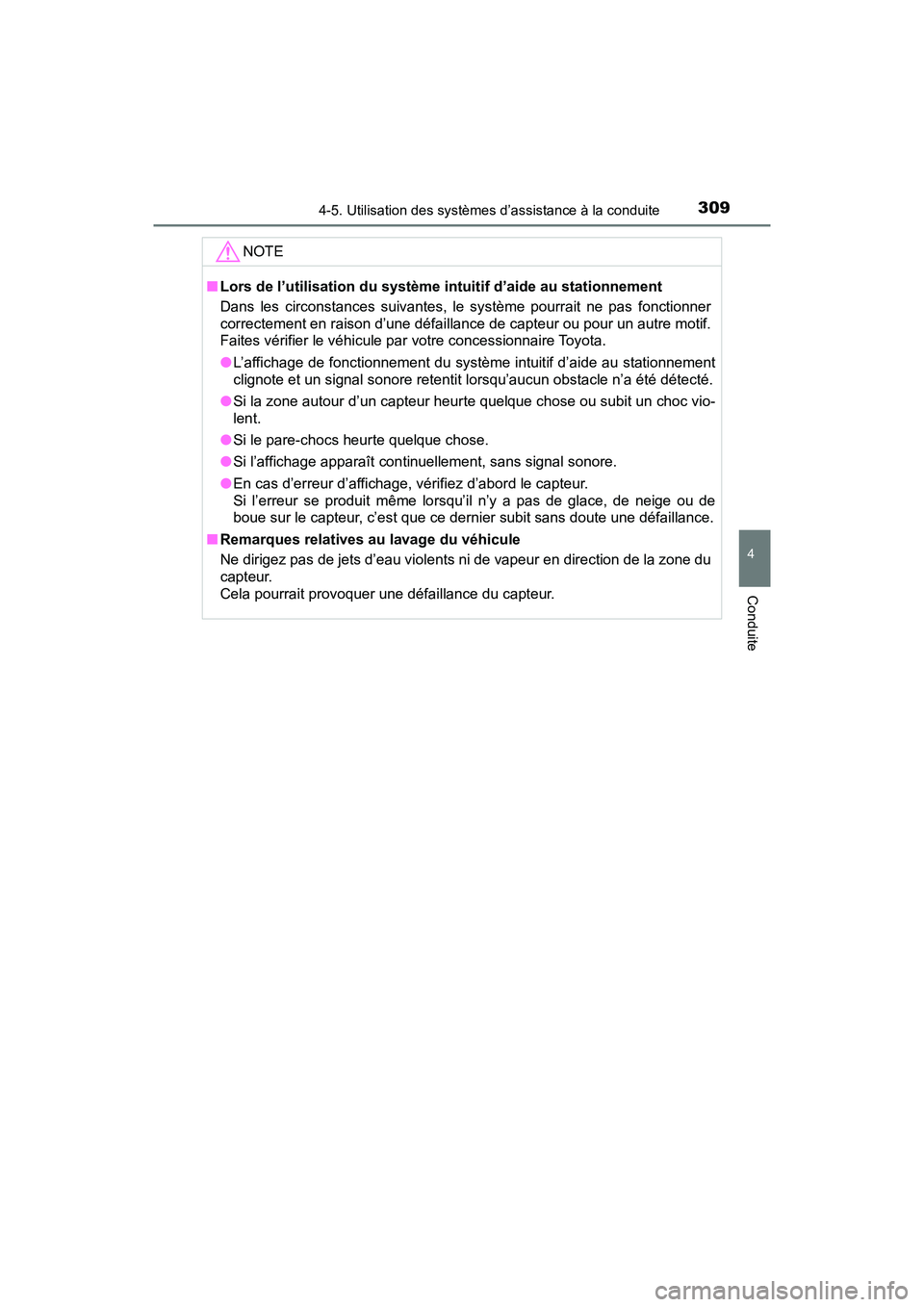

NOTE
■Lors de l’utilisation du système in tuitif d’aide au stationnement
Dans les circonstances suivantes, le système pourrait ne pas fonctionner
correctement en raison d’une défaillance de capteur ou pour un autre motif.
Faites vérifier le véhicule par votre concessionnaire Toyota.
● L’affichage de fonctionnement du système intuitif d’aide au stationnement
clignote et un signal sonore retentit lorsqu’aucun obstacle n’a été détecté.
● Si la zone autour d’un capteur heurte quelque chose ou subit un choc vio-
lent.
● Si le pare-chocs heurte quelque chose.
● Si l’affichage apparaît continuellement, sans signal sonore.
● En cas d’erreur d’affichage, vérifiez d’abord le capteur.
Si l’erreur se produit même lorsqu’il n’y a pas de glace, de neige ou de
boue sur le capteur, c’est que ce dernier subit sans doute une défaillance.
■ Remarques relatives au lavage du véhicule
Ne dirigez pas de jets d’eau violents ni de vapeur en direction de la zone du
capteur.
Cela pourrait provoquer une défaillance du capteur.

310
RAV4-HV_OM_OM42B81D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite

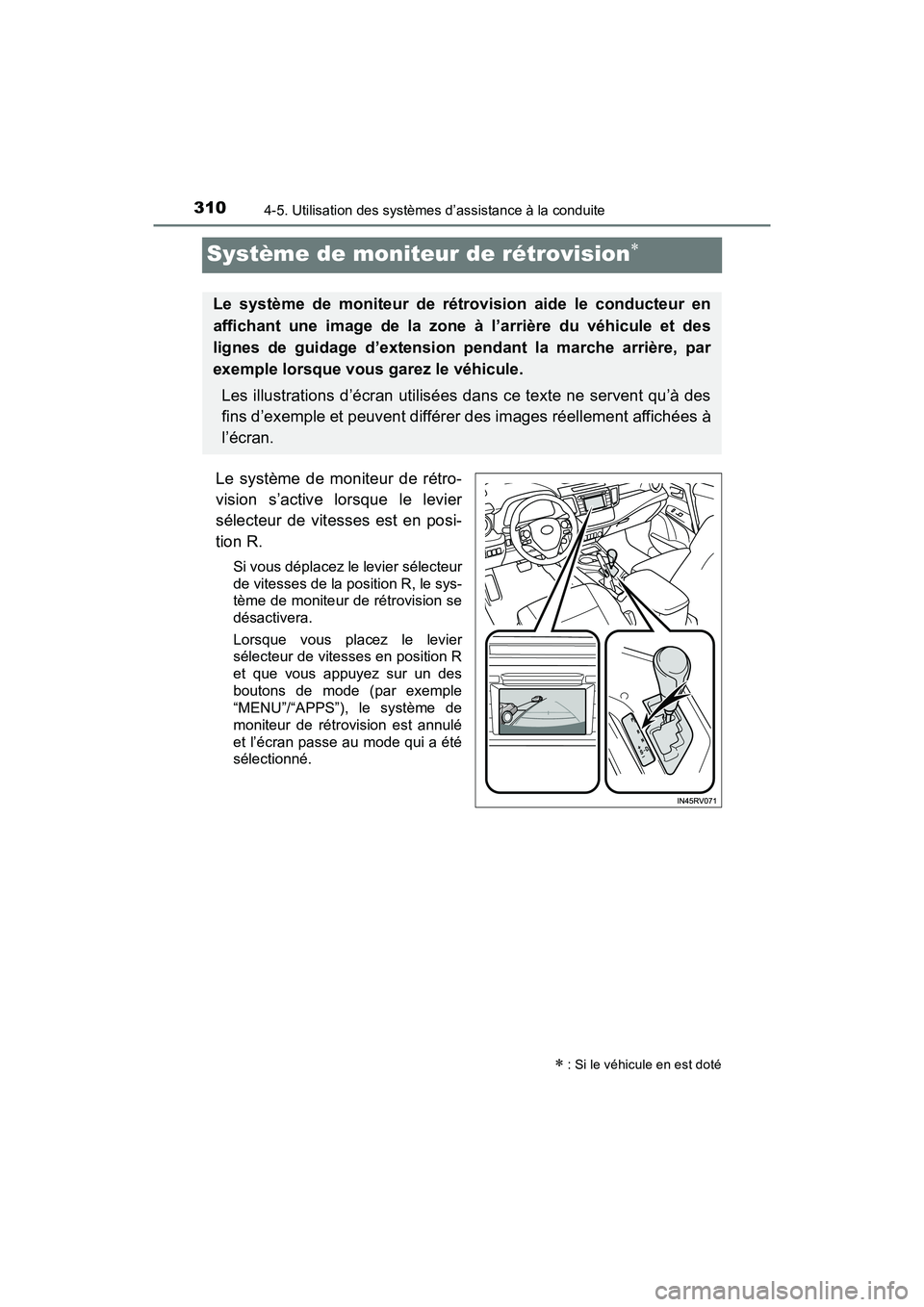

Système de moniteur de rétrovision
Le système de moniteur de rétro-
vision s’active lorsque le levier
sélecteur de vitesses est en posi-
tion R.
Si vous déplacez le levier sélecteur
de vitesses de la position R, le sys-
tème de moniteur de rétrovision se
désactivera.
Lorsque vous placez le levier
sélecteur de vitesses en position R
et que vous appuyez sur un des
boutons de mode (par exemple
“MENU”/“APPS”), le système de
moniteur de rétrovision est annulé
et l’écran passe au mode qui a été
sélectionné.
 : Si le véhicule en est doté
Le système de moniteur de rétrovision aide le conducteur en
affichant une image de la zone à l’arrière du véhicule et des
lignes de guidage d’extension pendant la marche arrière, par
exemple lorsque vous garez le véhicule.Les illustrations d’écran utilisées dans ce texte ne servent qu’à des
fins d’exemple et peuvent différer des images réellement affichées à
l’écran.

RAV4-HV_OM_OM42B81D_(D)
3114-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

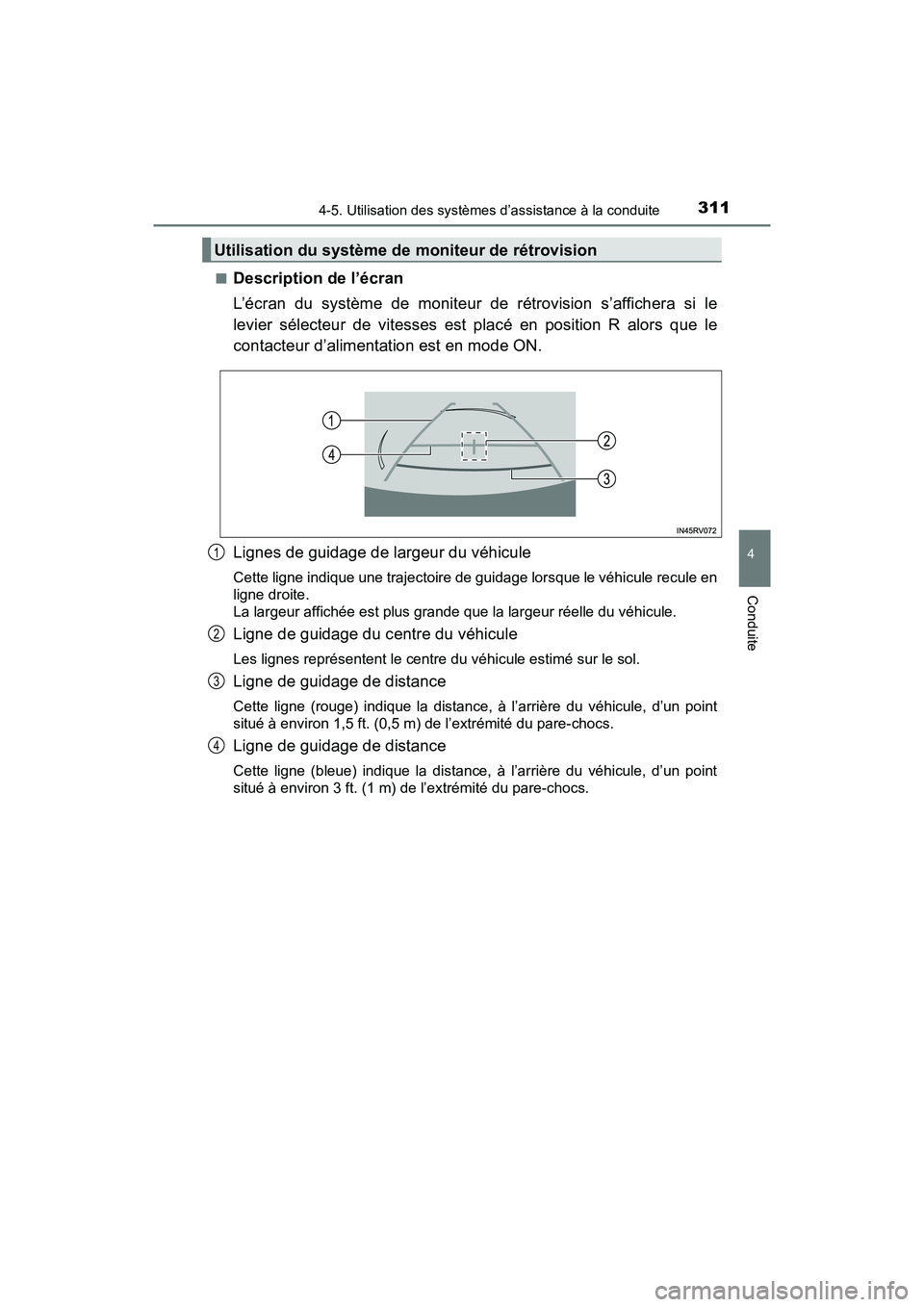

■Description de l’écran
L’écran du système de moniteur de rétrovision s’affichera si le
levier sélecteur de vitesses est placé en position R alors que le
contacteur d’alimentation est en mode ON.
Lignes de guidage de largeur du véhicule
Cette ligne indique une trajectoire de guidage lorsque le véhicule recule en
ligne droite.
La largeur affichée est plus grande que la largeur réelle du véhicule.
Ligne de guidage du centre du véhicule
Les lignes représentent le centre du véhicule estimé sur le sol.
Ligne de guidage de distance
Cette ligne (rouge) indique la distance, à l’arrière du véhicule, d’un point
situé à environ 1,5 ft. (0,5 m) de l’extrémité du pare-chocs.
Ligne de guidage de distance
Cette ligne (bleue) indique la distance, à l’arrière du véhicule, d’un point
situé à environ 3 ft. (1 m) de l’extrémité du pare-chocs.
Utilisation du système de moniteur de rétrovision
1
2
3
4

312
RAV4-HV_OM_OM42B81D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite

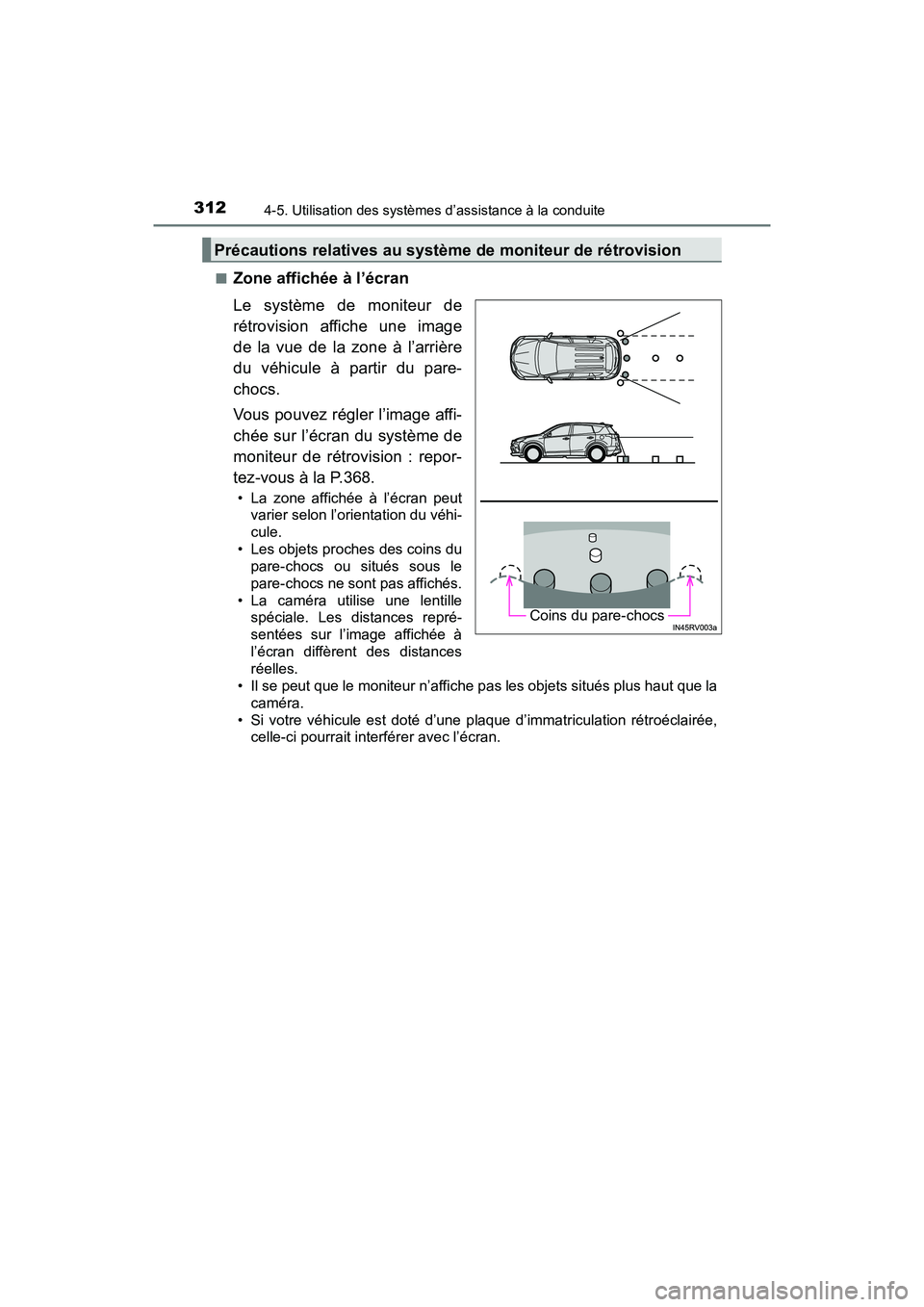

■Zone affichée à l’écran
Le système de moniteur de
rétrovision affiche une image
de la vue de la zone à l’arrière
du véhicule à partir du pare-
chocs.
Vous pouvez régler l’image affi-
chée sur l’écran du système de
moniteur de rétrovision : repor-
tez-vous à la P.368.
• La zone affichée à l’écran peutvarier selon l’orientation du véhi-
cule.
• Les objets proches des coins du pare-chocs ou situés sous le
pare-chocs ne sont pas affichés.
• La caméra utilise une lentille spéciale. Les distances repré-
sentées sur l’image affichée à
l’écran diffèrent des distances
réelles.
• Il se peut que le moniteur n’affiche pas les objets situés plus haut que la caméra.
• Si votre véhicule est doté d’une plaque d’immatriculation rétroéclairée, celle-ci pourrait interférer avec l’écran.
Précautions relatives au système de moniteur de rétrovision
Coins du pare-chocs

RAV4-HV_OM_OM42B81D_(D)
3134-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

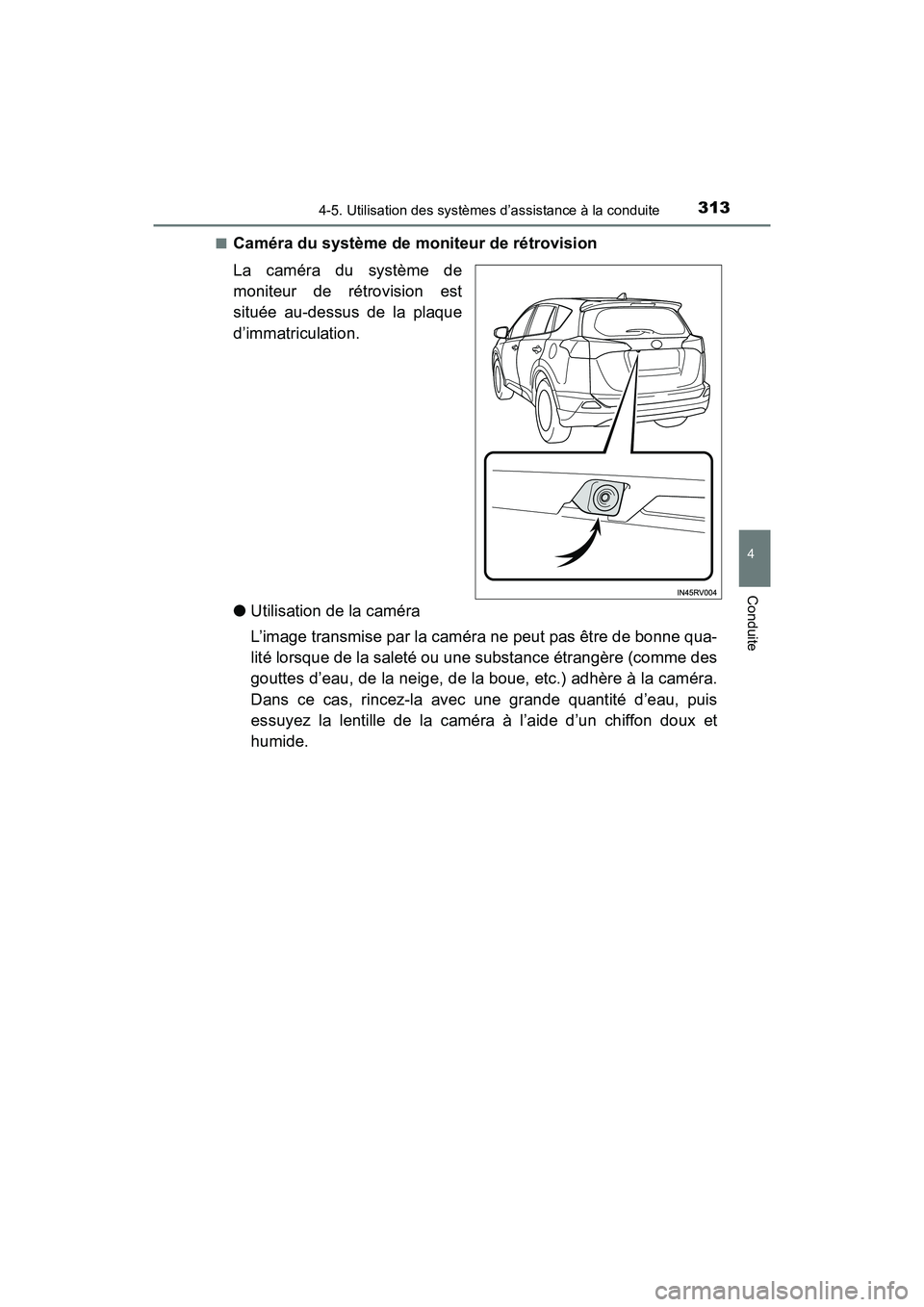

■Caméra du système de moniteur de rétrovision
La caméra du système de
moniteur de rétrovision est
située au-dessus de la plaque
d’immatriculation.
●Utilisation de la caméra
L’image transmise par la caméra ne peut pas être de bonne qua-
lité lorsque de la saleté ou une substance étrangère (comme des
gouttes d’eau, de la neige, de la boue, etc.) adhère à la caméra.
Dans ce cas, rincez-la avec une grande quantité d’eau, puis
essuyez la lentille de la caméra à l’aide d’un chiffon doux et
humide.

314
RAV4-HV_OM_OM42B81D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite

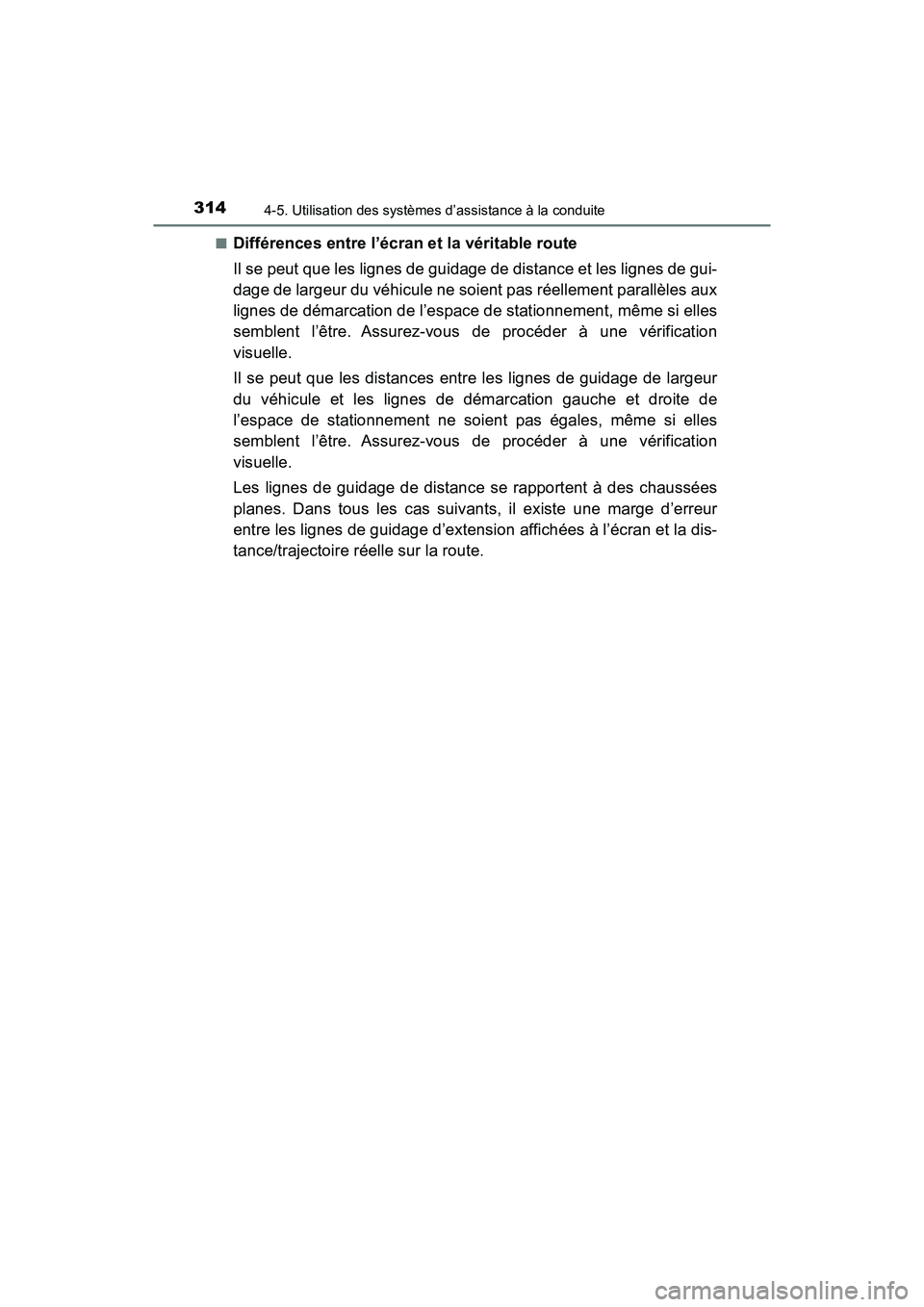

■Différences entre l’écran et la véritable route
Il se peut que les lignes de guidage de distance et les lignes de gui-
dage de largeur du véhicule ne soient pas réellement parallèles aux
lignes de démarcation de l’espace de stationnement, même si elles
semblent l’être. Assurez-vous de procéder à une vérification
visuelle.
Il se peut que les distances entre les lignes de guidage de largeur
du véhicule et les lignes de démarcation gauche et droite de
l’espace de stationnement ne soient pas égales, même si elles
semblent l’être. Assurez-vous de procéder à une vérification
visuelle.
Les lignes de guidage de distance se rapportent à des chaussées
planes. Dans tous les cas suivants, il existe une marge d’erreur
entre les lignes de guidage d’extension affichées à l’écran et la dis-
tance/trajectoire réelle sur la route.

RAV4-HV_OM_OM42B81D_(D)
3154-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

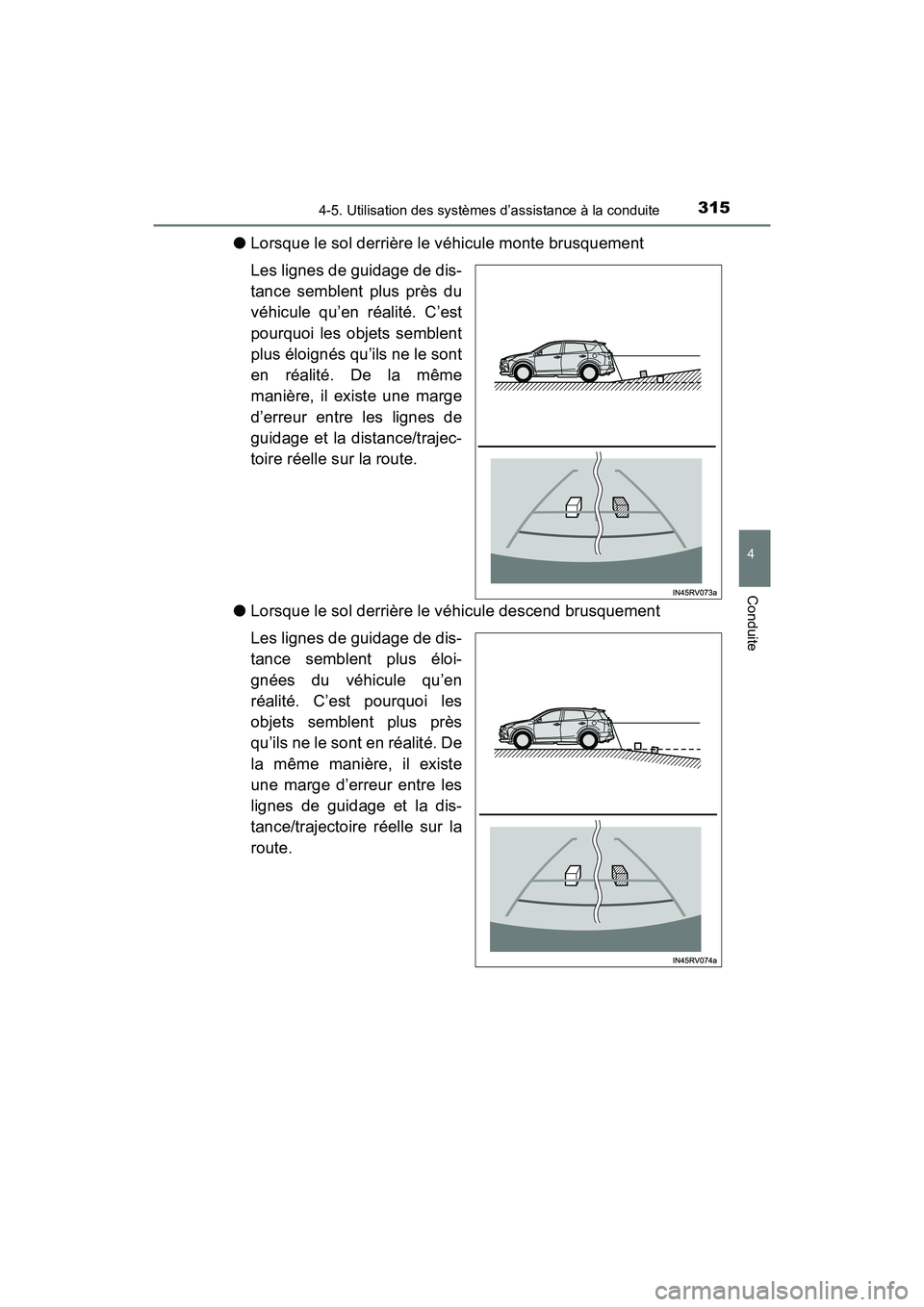

●Lorsque le sol derrière le véhicule monte brusquement
Les lignes de guidage de dis-
tance semblent plus près du
véhicule qu’en réalité. C’est
pourquoi les objets semblent
plus éloignés qu’ils ne le sont
en réalité. De la même
manière, il existe une marge
d’erreur entre les lignes de
guidage et la distance/trajec-
toire réelle sur la route.
● Lorsque le sol derrière le véhicule descend brusquement
Les lignes de guidage de dis-
tance semblent plus éloi-
gnées du véhicule qu’en
réalité. C’est pourquoi les
objets semblent plus près
qu’ils ne le sont en réalité. De
la même manière, il existe
une marge d’erreur entre les
lignes de guidage et la dis-
tance/trajectoire réelle sur la
route.

316
RAV4-HV_OM_OM42B81D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite

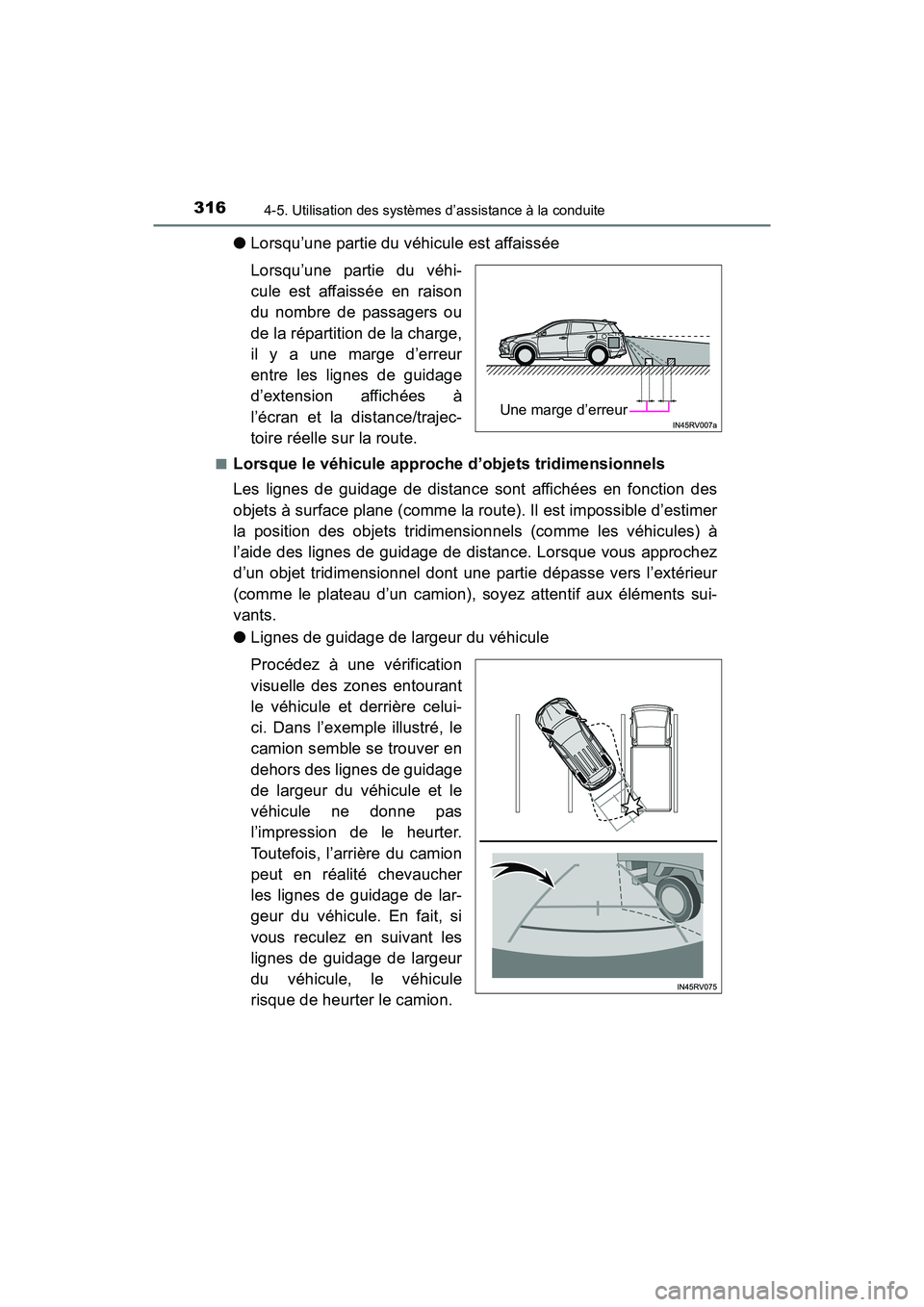

●Lorsqu’une partie du véhicule est affaissée
Lorsqu’une partie du véhi-
cule est affaissée en raison
du nombre de passagers ou
de la répartition de la charge,
il y a une marge d’erreur
entre les lignes de guidage
d’extension affichées à
l’écran et la distance/trajec-
toire réelle sur la route.
■Lorsque le véhicule approche d’objets tridimensionnels
Les lignes de guidage de distance sont affichées en fonction des
objets à surface plane (comme la route). Il est impossible d’estimer
la position des objets tridimensionnels (comme les véhicules) à
l’aide des lignes de guidage de distance. Lorsque vous approchez
d’un objet tridimensionnel dont une partie dépasse vers l’extérieur
(comme le plateau d’un camion), soyez attentif aux éléments sui-
vants.
●Lignes de guidage de largeur du véhicule
Procédez à une vérification
visuelle des zones entourant
le véhicule et derrière celui-
ci. Dans l’exemple illustré, le
camion semble se trouver en
dehors des lignes de guidage
de largeur du véhicule et le
véhicule ne donne pas
l’impression de le heurter.
Toutefois, l’arrière du camion
peut en réalité chevaucher
les lignes de guidage de lar-
geur du véhicule. En fait, si
vous reculez en suivant les
lignes de guidage de largeur
du véhicule, le véhicule
risque de heurter le camion.
Une marge d’erreur

RAV4-HV_OM_OM42B81D_(D)
3174-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

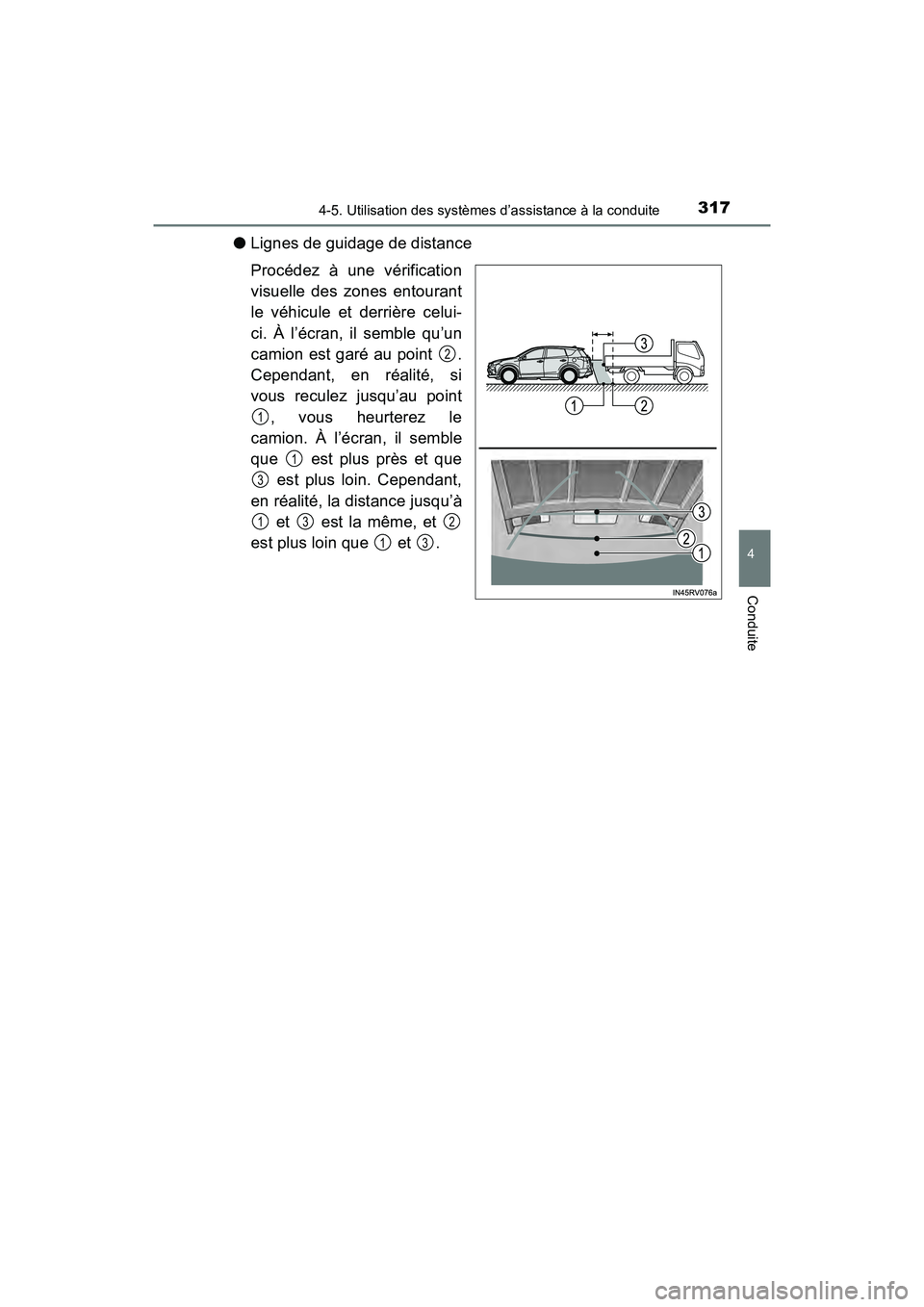

●Lignes de guidage de distance
Procédez à une vérification
visuelle des zones entourant
le véhicule et derrière celui-
ci. À l’écran, il semble qu’un
camion est garé au point .
Cependant, en réalité, si
vous reculez jusqu’au point
, vous heurterez le
camion. À l’écran, il semble
que est plus près et que est plus loin. Cependant,
en réalité, la distance jusqu’à et est la même, et
est plus loin que et .
2
1
1
3
132
13

318
RAV4-HV_OM_OM42B81D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite

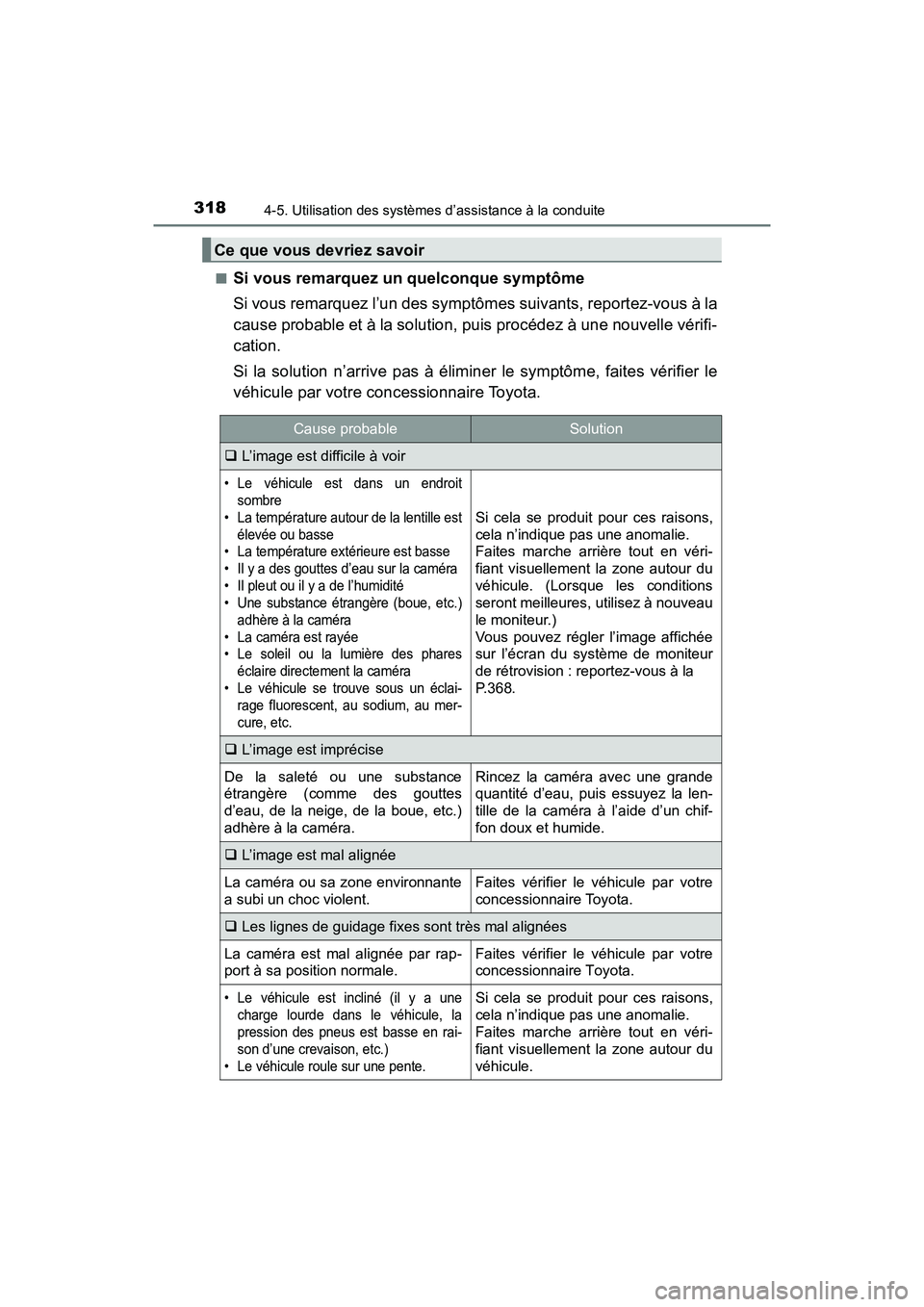

■Si vous remarquez un quelconque symptôme
Si vous remarquez l’un des symptômes suivants, reportez-vous à la
cause probable et à la solution, puis procédez à une nouvelle vérifi-
cation.
Si la solution n’arrive pas à éliminer le symptôme, faites vérifier le
véhicule par votre concessionnaire Toyota.
Ce que vous devriez savoir
Cause probableSolution
L’image est difficile à voir
• Le véhicule est dans un endroit
sombre
• La température autour de la lentille est élevée ou basse
• La température extérieure est basse
• Il y a des gouttes d’eau sur la caméra
• Il pleut ou il y a de l’humidité
• Une substance étrangère (boue, etc.)
adhère à la caméra
• La caméra est rayée
• Le soleil ou la lumière des phares éclaire directement la caméra
• Le véhicule se trouve sous un éclai- rage fluorescent, au sodium, au mer-
cure, etc.
Si cela se produit pour ces raisons,
cela n’indique pas une anomalie.
Faites marche arrière tout en véri-
fiant visuellement la zone autour du
véhicule. (Lorsque les conditions
seront meilleures, utilisez à nouveau
le moniteur.)
Vous pouvez régler l’image affichée
sur l’écran du système de moniteur
de rétrovision : reportez-vous à la
P.368.
 L’image est imprécise
De la saleté ou une substance
étrangère (comme des gouttes
d’eau, de la neige, de la boue, etc.)
adhère à la caméra.Rincez la caméra avec une grande
quantité d’eau, puis essuyez la len-
tille de la caméra à l’aide d’un chif-
fon doux et humide.
L’image est mal alignée
La caméra ou sa zone environnante
a subi un choc violent.Faites vérifier le véhicule par votre
concessionnaire Toyota.
Les lignes de guidage fixes sont très mal alignées
La caméra est mal alignée par rap-
port à sa position normale.Faites vérifier le véhicule par votre
concessionnaire Toyota.
• Le véhicule est incliné (il y a une
charge lourde dans le véhicule, la
pression des pneus est basse en rai-
son d’une crevaison, etc.)
• Le véhicule roule sur une pente.Si cela se produit pour ces raisons,
cela n’indique pas une anomalie.
Faites marche arrière tout en véri-
fiant visuellement la zone autour du
véhicule.
