sensor TOYOTA RAV4 HYBRID 2020 Instructieboekje (in Dutch)

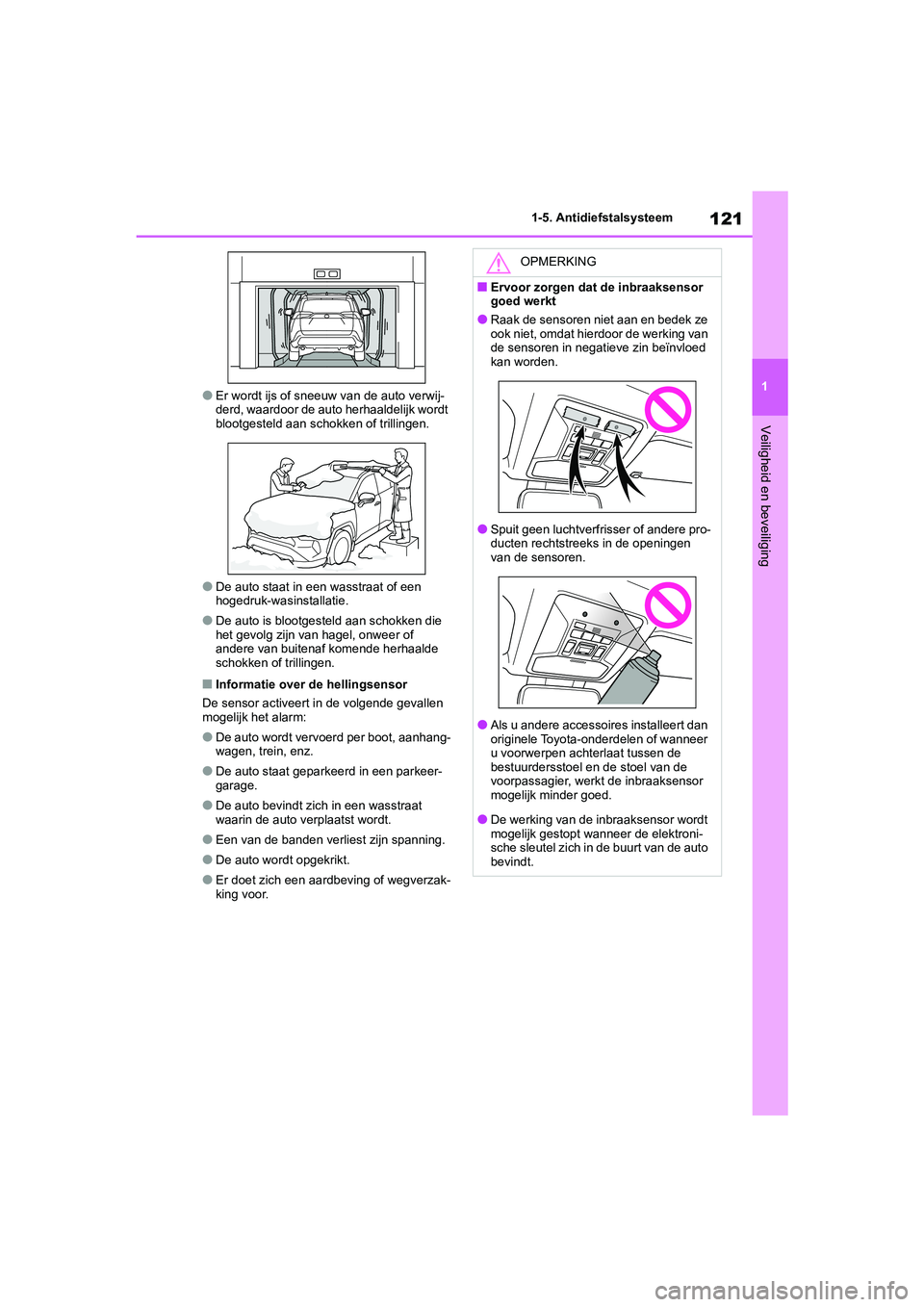

121
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
●Er wordt ijs of sneeuw van de auto verwij-
derd, waardoor de auto herhaaldelijk wordt
blootgesteld aan sc
hokken of trillingen.
●De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
●De auto is blootgesteld aan schokken die
het gevolg zijn van hagel, onweer of
andere van buitenaf komende herhaalde
schokken of trillingen.
■Informatie over de hellingsensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●De auto wordt vervoerd per boot, aanhang-
wagen, trein, enz.
●De auto staat geparkeerd in een parkeer-
garage.
●De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
●Een van de banden verl iest zijn spanning.
●De auto wordt opgekrikt.
●Er doet zich een aardbeving of wegverzak-
king voor.
OPMERKING
■Ervoor zorgen dat de inbraaksensor
goed werkt
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
●Spuit geen luchtverfrisser of andere pro-
ducten rechtstreeks in de openingen
van de sensoren.
●Als u andere accessoires installeert dan
originele Toyota-onderdelen of wanneer
u voorwerpen achterlaat tussen de
bestuurdersstoel en de stoel van de
voorpassagier, werkt de inbraaksensor
mogelijk minder goed.
●De werking van de inbraaksensor wordt
mogelijk gestopt wanneer de elektroni-
sche sleutel zich in de buurt van de auto
bevindt.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 121 Wednesday, October 9, 2019 11:15 AM

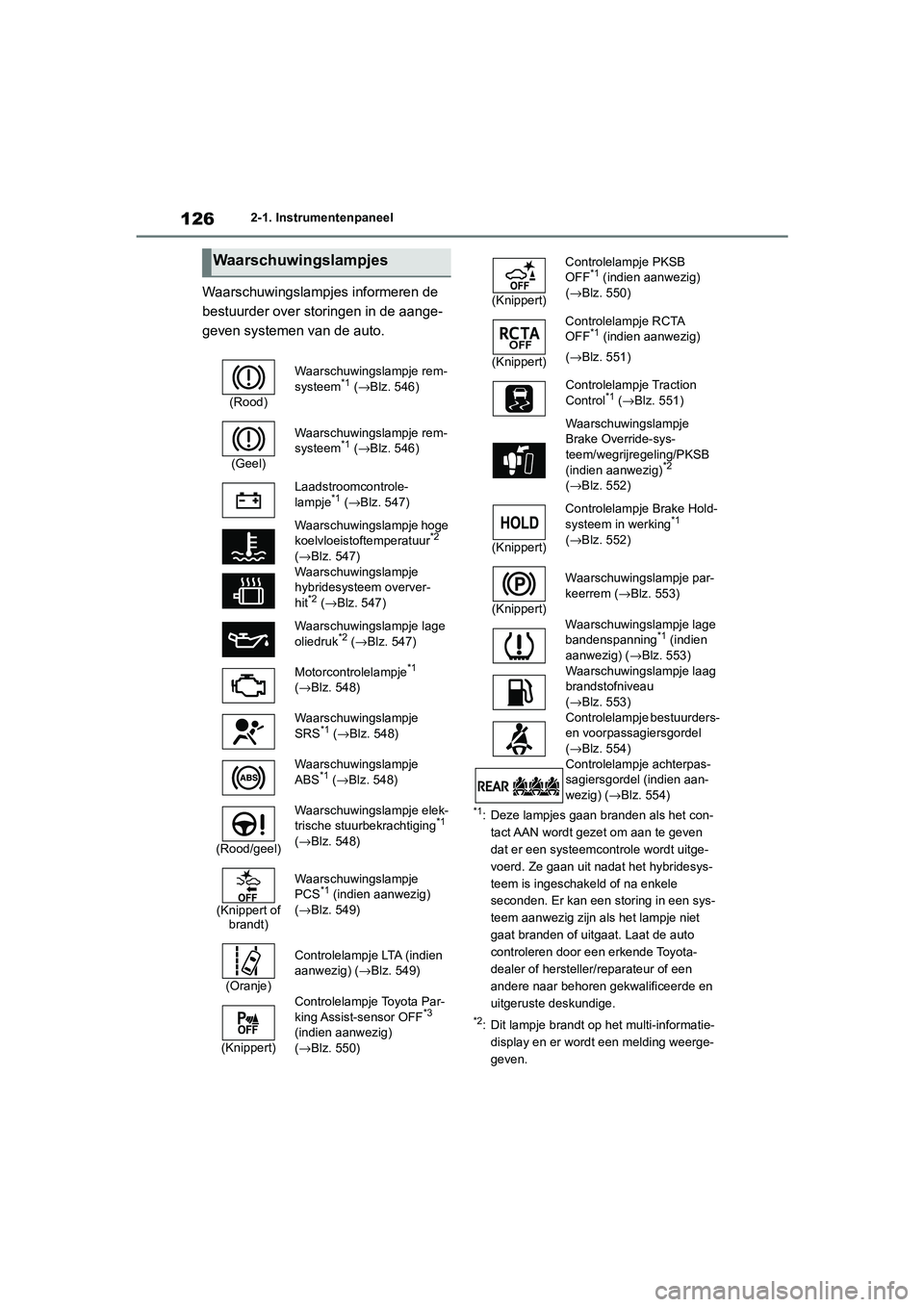

1262-1. Instrumentenpaneel
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
*1: Deze lampjes gaan branden als het con-tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze gaan uit nadat het hybridesys-
teem is ingeschakeld of na enkele
seconden. Er kan een storing in een sys-
teem aanwezig zijn als het lampje niet
gaat branden of uitgaat. Laat de auto
controleren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*2: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
Waarschuwingslampjes
(Rood) Waarschuwingslampje rem-
systeem
*1 (
→ Blz. 546)
(Geel) Waarschuwingslampje rem-
systeem
*1 (
→ Blz. 546)
Laadstroomcontrole-
lampje
*1 ( → Blz. 547)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
( → Blz. 547)
Waarschuwingslampje
hybridesysteem overver-
hit
*2 ( → Blz. 547)
Waarschuwingslampje lage
oliedruk
*2 ( → Blz. 547)
Motorcontrolelampje
*1
( → Blz. 548)
Waarschuwingslampje
SRS
*1 ( → Blz. 548)
Waarschuwingslampje
ABS
*1 ( → Blz. 548)
(Rood/geel) Waarschuwingslampje elek-
trische stuurbekrachtiging
*1
( → Blz. 548)
(Knippert of brandt) Waarschuwingslampje
PCS
*1 (indien aanwezig)
( → Blz. 549)
(Oranje) Controlelampje LTA (indien
aanwezig) (
→Blz. 549)
(Knippert) Controlelampje Toyota Par-
king Assist-sensor OFF
*3
(indien aanwezig)
( → Blz. 550)
(Knippert) Controlelampje PKSB
OFF
*1 (indien aanwezig)
( → Blz. 550)
(Knippert) Controlelampje RCTA
OFF
*1 (indien aanwezig)
( → Blz. 551)
Controlelampje Traction
Control
*1 ( → Blz. 551)
Waarschuwingslampje
Brake Override-sys-
teem/wegrijregeling/PKSB
(indien aanwezig)
*2
( → Blz. 552)
(Knippert) Controlelampje Brake Hold-
systeem in werking
*1
( → Blz. 552)
(Knippert) Waarschuwingslampje par-
keerrem (→
Blz. 553)
Waarschuwingslampje lage
bandenspanning
*1 (indien
aanwezig) ( →Blz. 553)
Waarschuwingslampje laag
brandstofniveau
( → Blz. 553)
Controlelampje bestuurders-
en voorpassagiersgordel
( → Blz. 554)
Controlelampje achterpas-
sagiersgordel (indien aan-
wezig) ( →Blz. 554)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 126 Wednesday, October 9, 2019 11:15 AM

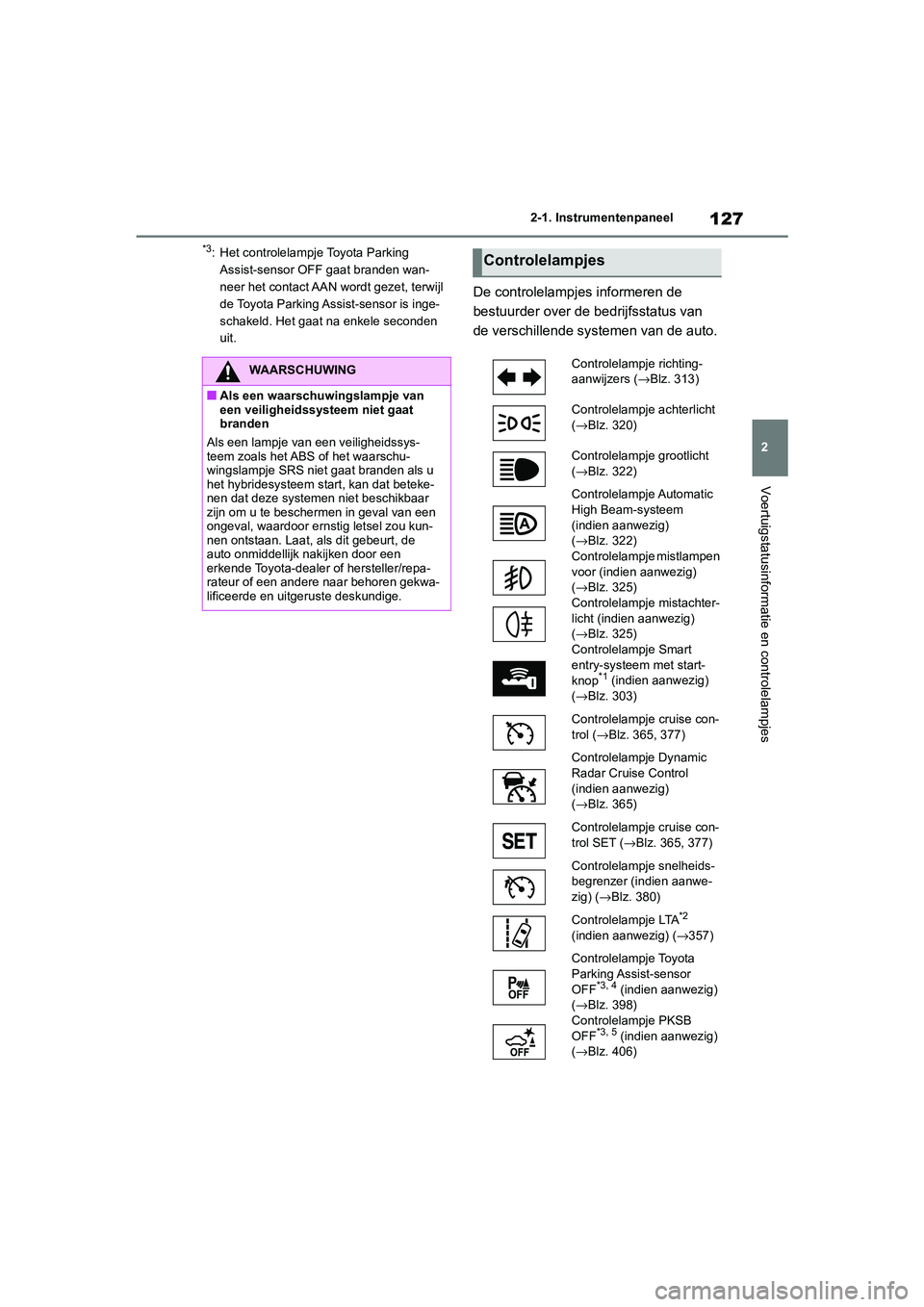

127
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*3: Het controlelampje Toyota Parking
Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking A ssist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als u
het hybridesysteem start, kan dat beteke-
nen dat deze systemen niet beschikbaar
zijn om u te beschermen in geval van een
ongeval, waardoor ernstig letsel zou kun-
nen ontstaan. Laat, als dit gebeurt, de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Controlelampjes
Controlelampje richting-
aanwijzers ( →Blz. 313)
Controlelampje achterlicht
( → Blz. 320)
Controlelampje grootlicht
( → Blz. 322)
Controlelampje Automatic
High Beam-systeem
(indien aanwezig)
( → Blz. 322)
Controlelampje mistlampen
voor (indien aanwezig)
( → Blz. 325)
Controlelampje mistachter-
licht (indien aanwezig)
( → Blz. 325)
Controlelampje Smart
entry-systeem met start-
knop
*1 (indien aanwezig)
( → Blz. 303)
Controlelampje cruise con-
trol ( →Blz. 365, 377)
Controlelampje Dynamic
Radar Cruise Control
(indien aanwezig)
( → Blz. 365)
Controlelampje cruise con-
trol SET ( →Blz. 365, 377)
Controlelampje snelheids-
begrenzer (indien aanwe-
zig) ( →Blz. 380)
Controlelampje LTA
*2
(indien aanwezig) ( →357)
Controlelampje Toyota
Parking Assist-sensor
OFF
*3, 4 (indien aanwezig)
( → Blz. 398)
Controlelampje PKSB
OFF
*3, 5 (indien aanwezig)
( → Blz. 406)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 127 Wednesday, October 9, 2019 11:15 AM

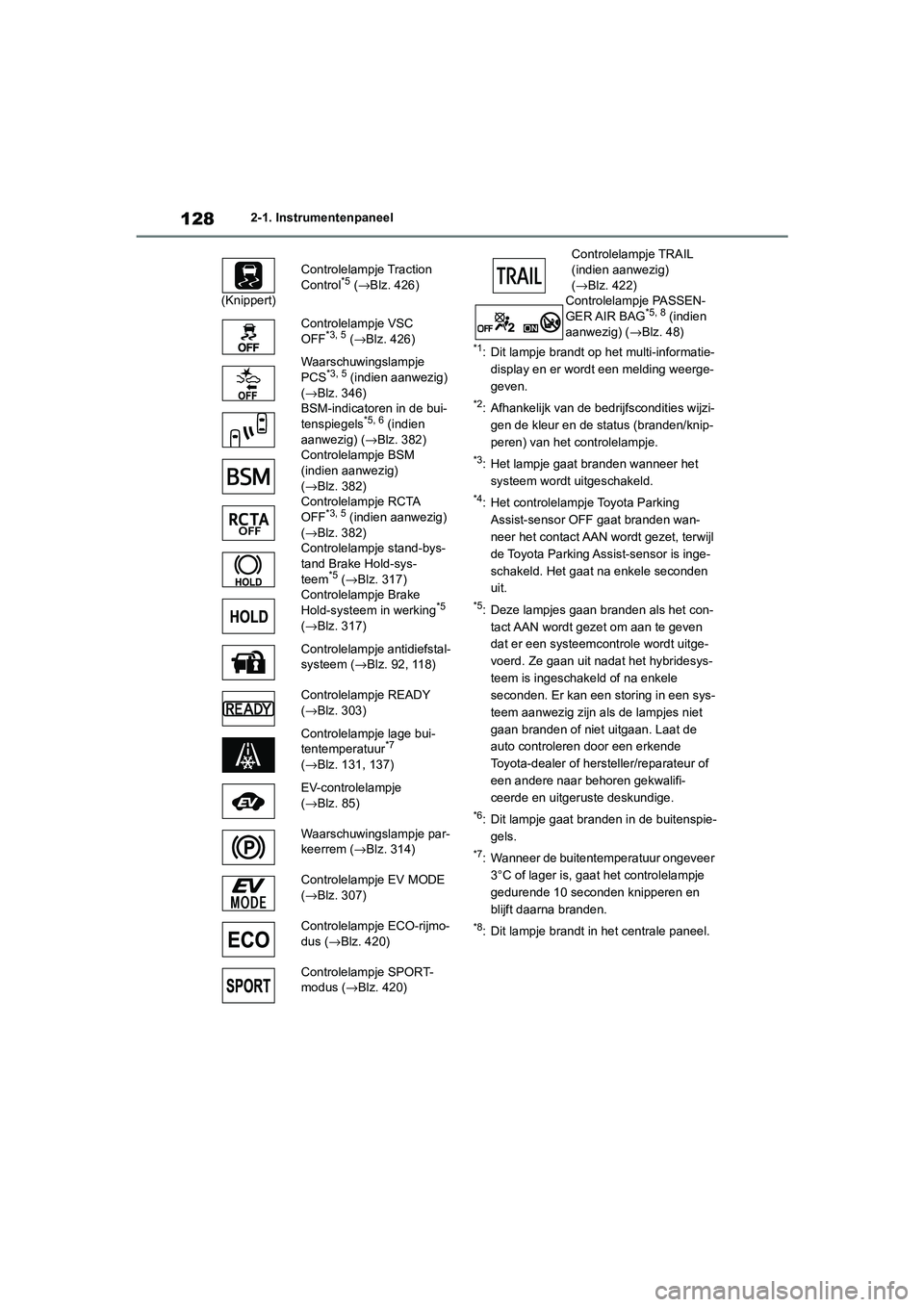

1282-1. Instrumentenpaneel
*1: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*2: Afhankelijk van de bedr ijfscondities wijzi-
gen de kleur en de status (branden/knip-
peren) van het controlelampje.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Het controlelampje Toyota Parking
Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking Assist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
*5: Deze lampjes gaan branden als het con-tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze gaan uit nadat het hybridesys-
teem is ingeschakeld of na enkele
seconden. Er kan een storing in een sys-
teem aanwezig zijn als de lampjes niet
gaan branden of niet uitgaan. Laat de
auto controleren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*6: Dit lampje gaat branden in de buitenspie-gels.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en
blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
(Knippert)
Controlelampje Traction
Control
*5 (
→ Blz. 426)
Controlelampje VSC
OFF
*3, 5 ( → Blz. 426)
Waarschuwingslampje
PCS
*3, 5 (indien aanwezig)
( → Blz. 346)
BSM-indicatoren in de bui-
tenspiegels
*5, 6 (indien
aanwezig) ( →Blz. 382)
Controlelampje BSM
(indien aanwezig)
( → Blz. 382)
Controlelampje RCTA
OFF
*3, 5 (indien aanwezig)
( → Blz. 382)
Controlelampje stand-bys-
tand Brake Hold-sys-
teem
*5 ( → Blz. 317)
Controlelampje Brake
Hold-systeem in werking
*5
( → Blz. 317)
Controlelampje antidiefstal-
systeem ( →Blz. 92, 118)
Controlelampje READY
( → Blz. 303)
Controlelampje lage bui-
tentemperatuur
*7
( → Blz. 131, 137)
EV-controlelampje
( → Blz. 85)
Waarschuwingslampje par-
keerrem ( →Blz. 314)
Controlelampje EV MODE
( → Blz. 307)
Controlelampje ECO-rijmo-
dus ( →Blz. 420)
Controlelampje SPORT-
modus ( →Blz. 420)
Controlelampje TRAIL
(indien aanwezig)
(→ Blz. 422)
Controlelampje PASSEN-
GER AIR BAG
*5, 8 (indien
aanwezig) ( →Blz. 48)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 128 Wednesday, October 9, 2019 11:15 AM

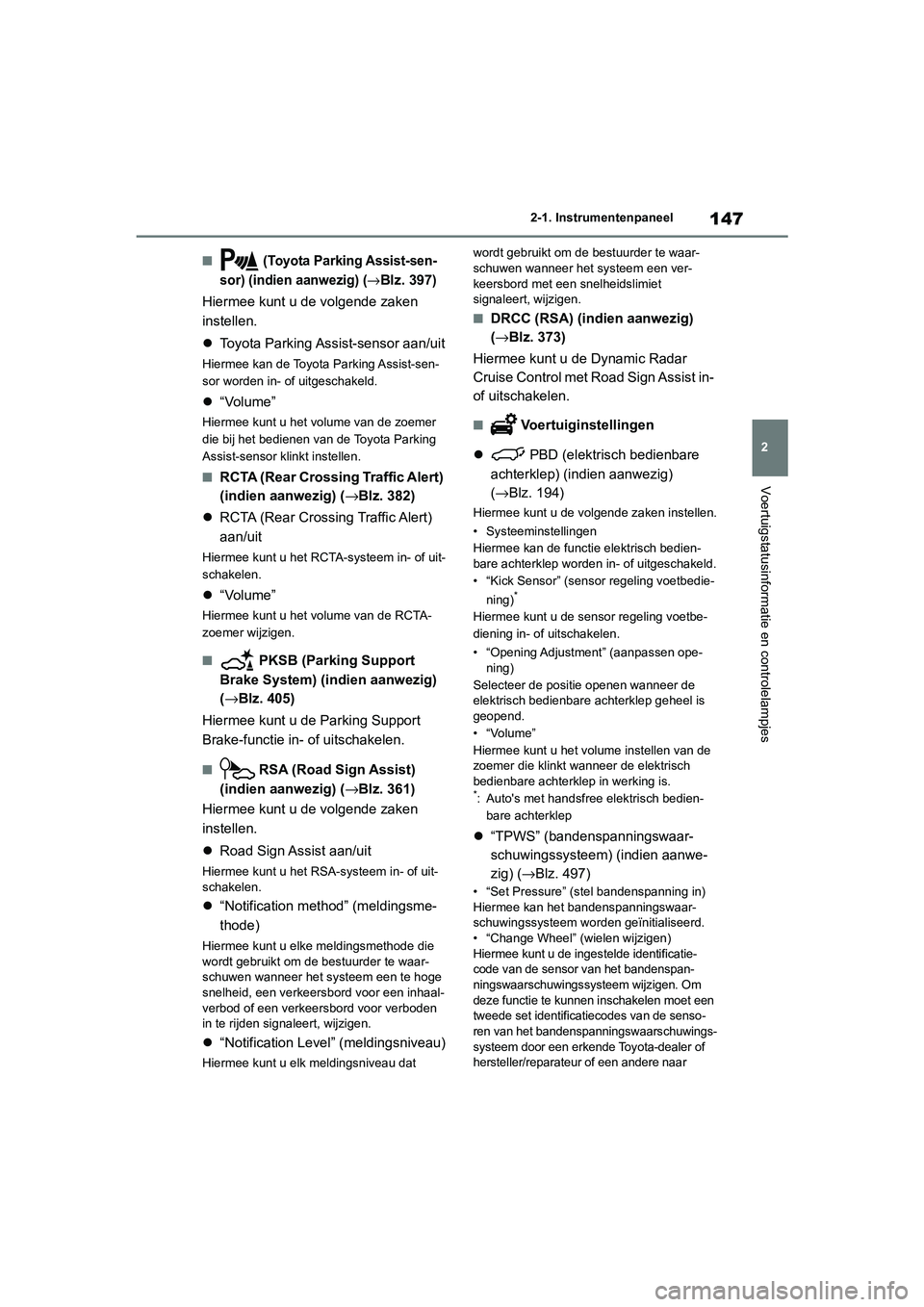

147
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■ (Toyota Parking Assist-sen-
sor) (indien aanwezig) (
→Blz. 397)
Hiermee kunt u de volgende zaken
instellen.
 Toyota Parking Assist-sensor aan/uit
Hiermee kan de Toyota Parking Assist-sen-
sor worden in- of uitgeschakeld.
“Volume”
Hiermee kunt u het volume van de zoemer
die bij het bedienen van de Toyota Parking
Assist-sensor klinkt instellen.
■RCTA (Rear Crossing Traffic Alert)
(indien aanwezig) ( →Blz. 382)
 RCTA (Rear Crossing Traffic Alert)
aan/uit
Hiermee kunt u het RCTA-systeem in- of uit-
schakelen.
“Volume”
Hiermee kunt u het volume van de RCTA-
zoemer wijzigen.
■ PKSB (Parking Support
Brake System) (indien aanwezig)
(→Blz. 405)
Hiermee kunt u de Parking Support
Brake-functie in- of uitschakelen.
■ RSA (Road Sign Assist)
(indien aanwezig) ( →Blz. 361)
Hiermee kunt u de volgende zaken
instellen.
 Road Sign Assist aan/uit
Hiermee kunt u het RSA-systeem in- of uit-
schakelen.
“Notification method” (meldingsme-
thode)
Hiermee kunt u elke meldingsmethode die
wordt gebruikt om de bestuurder te waar-
schuwen wanneer het systeem een te hoge
snelheid, een verkeersbord voor een inhaal-
verbod of een verkeersbord voor verboden
in te rijden signaleert, wijzigen.
“Notification Level” (meldingsniveau)
Hiermee kunt u elk meldingsniveau dat wordt gebruikt om de bestuurder te waar-
schuwen wanneer het systeem een ver-
keersbord met een snelheidslimiet
signaleert, wijzigen.
■DRCC (RSA) (indi
en aanwezig)
(→Blz. 373)
Hiermee kunt u de Dynamic Radar
Cruise Control met Road Sign Assist in-
of uitschakelen.
■ Voertuiginstellingen
 PBD (elektrisch bedienbare
achterklep) (indien aanwezig)
(→Blz. 194)
Hiermee kunt u de volgende zaken instellen.
• Systeeminstellingen
Hiermee kan de functie elektrisch bedien-
bare achterklep worden in- of uitgeschakeld.
• “Kick Sensor” (sens or regeling voetbedie-
ning)
*
Hiermee kunt u de sensor regeling voetbe-
diening in- of uitschakelen.
• “Opening Adjustment” (aanpassen ope- ning)
Selecteer de positie openen wanneer de
elektrisch bedienbare achterklep geheel is
geopend.
•“Volume”
Hiermee kunt u het volume instellen van de
zoemer die klinkt wanneer de elektrisch
bedienbare achterklep in werking is.
*: Auto's met handsfree elektrisch bedien-
bare achterklep
 “TPWS” (bandenspanningswaar-
schuwingssysteem) (indien aanwe-
zig) ( →Blz. 497)
• “Set Pressure” (stel bandenspanning in)
Hiermee kan het bandenspanningswaar-
schuwingssysteem worden geïnitialiseerd.
• “Change Wheel” (wielen wijzigen)
Hiermee kunt u de ingestelde identificatie-
code van de sensor van het bandenspan-
ningswaarschuwingssysteem wijzigen. Om
deze functie te kunnen inschakelen moet een
tweede set identificatiecodes van de senso-
ren van het bandenspanningswaarschuwings-
systeem door een erkende Toyota-dealer of
hersteller/reparateu r of een andere naar
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 147 Wednesday, October 9, 2019 11:15 AM

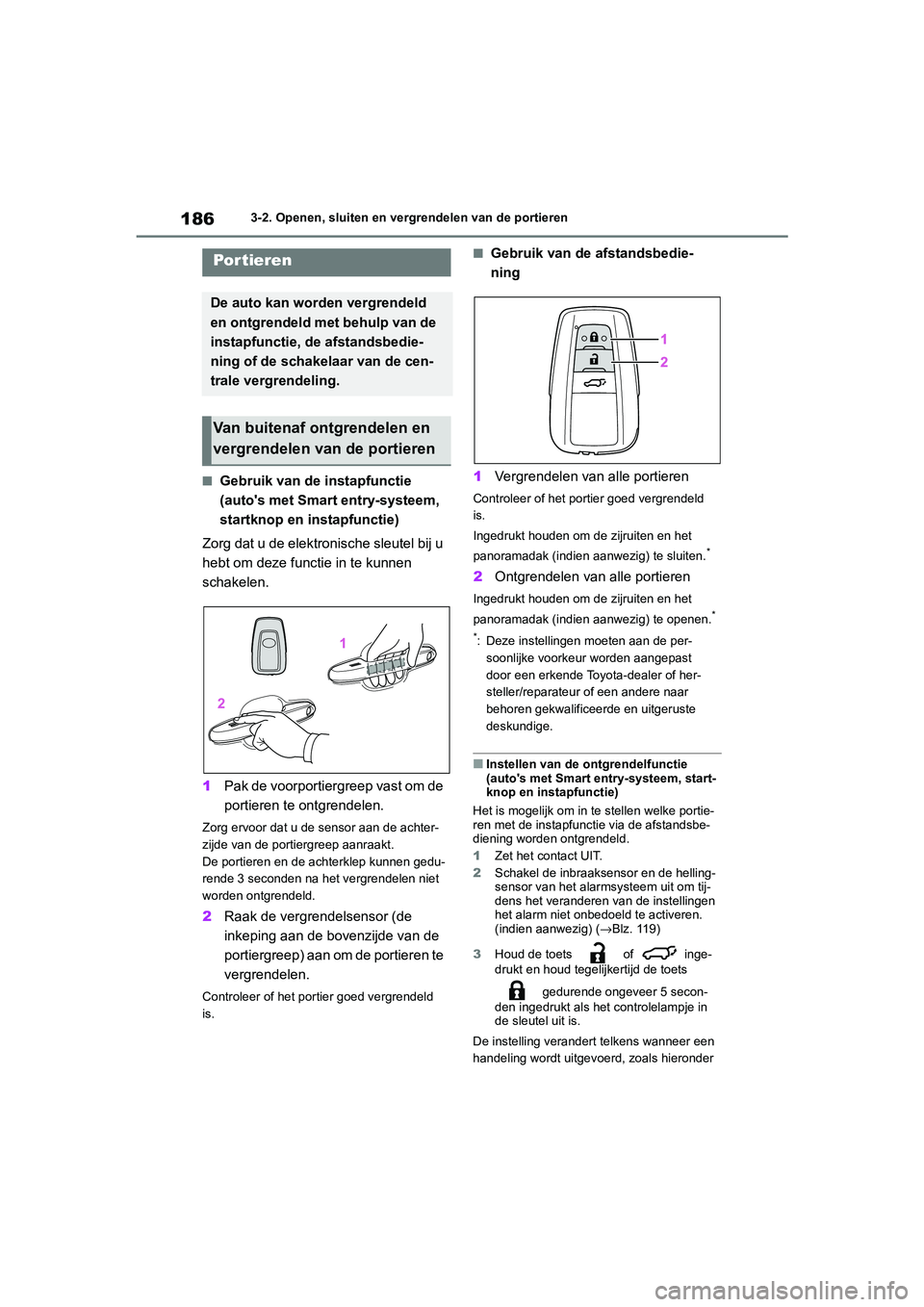

1863-2. Openen, sluiten en vergrendelen van de portieren
3-2.Openen, sluiten en vergrendelen van de portieren
■Gebruik van de instapfunctie
(auto's met Smart entry-systeem,
startknop en instapfunctie)
Zorg dat u de elektronische sleutel bij u
hebt om deze functie in te kunnen
schakelen.
1 Pak de voorportiergreep vast om de
portieren te ontgrendelen.
Zorg ervoor dat u de sensor aan de achter-
zijde van de portiergreep aanraakt.
De portieren en de achterklep kunnen gedu-
rende 3 seconden na het vergrendelen niet
worden ontgrendeld.
2Raak de vergrendelsensor (de
inkeping aan de bovenzijde van de
portiergreep) aan om de portieren te
vergrendelen.
Controleer of het portier goed vergrendeld
is.
■Gebruik van de afstandsbedie-
ning
1 Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld
is.
Ingedrukt houden om de zijruiten en het
panoramadak (indien aanwezig) te sluiten.
*
2Ontgrendelen van alle portieren
Ingedrukt houden om de zijruiten en het
panoramadak (indien aanwezig) te openen.*
*
: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Instellen van de ontgrendelfunctie
(auto's met Smart entry-systeem, start-
knop en instapfunctie)
Het is mogelijk om in te stellen welke portie-
ren met de instapfunctie via de afstandsbe-
diening worden ontgrendeld.
1 Zet het contact UIT.
2 Schakel de inbraaksensor en de helling-
sensor van het alarmsysteem uit om tij-
dens het veranderen van de instellingen
het alarm niet onbedoeld te activeren.
(indien aanwezig) (→ Blz. 119)
3 Houd de toets of inge-
drukt en houd tegelijkertijd de toets
gedurende ongeveer 5 secon-
den ingedrukt als het controlelampje in
de sleutel uit is.
De instelling verandert telkens wanneer een
handeling wordt uitgevoerd, zoals hieronder
Por tieren
De auto kan worden vergrendeld
en ontgrendeld met behulp van de
instapfunctie, d e afstandsbedie-
ning of de schakelaar van de cen-
trale vergrendeling.
Van buitenaf ontgrendelen en
vergrendelen van de portieren
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 186 Wednesday, October 9, 2019 11:15 AM

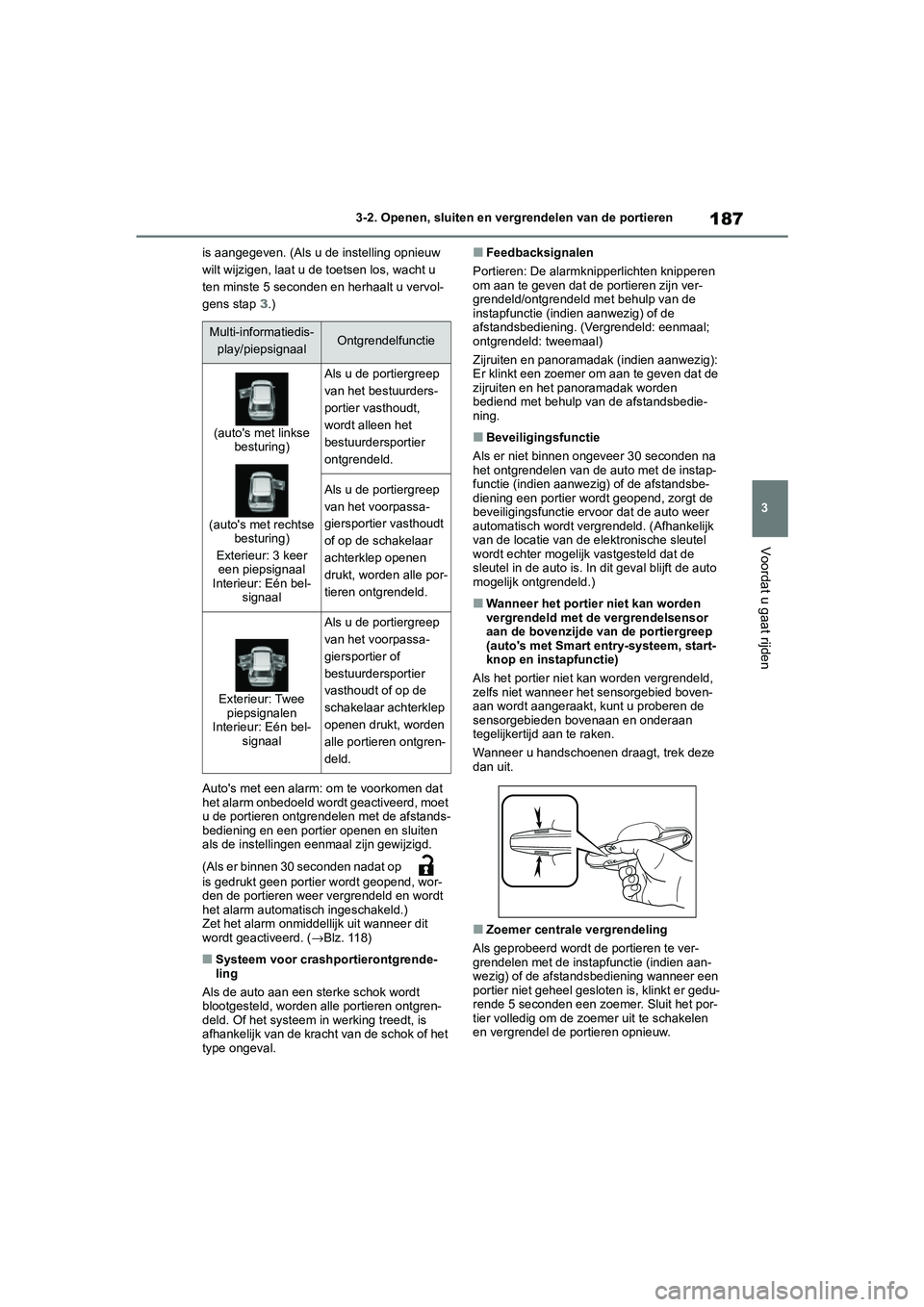

187
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
is aangegeven. (Als u de instelling opnieuw
wilt wijzigen, laat u de toetsen los, wacht u
ten minste 5 seconden en herhaalt u vervol-
gens stap 3
.)
Auto's met een alarm: om te voorkomen dat
het alarm onbedoeld wordt geactiveerd, moet
u de portieren ontgrendelen met de afstands-
bediening en een portier openen en sluiten
als de instellingen eenmaal zijn gewijzigd.
(Als er binnen 30 seconden nadat op
is gedrukt geen portier wordt geopend, wor-
den de portieren weer vergrendeld en wordt
het alarm automatisch ingeschakeld.)
Zet het alarm onmiddellijk uit wanneer dit
wordt geactiveerd. ( →Blz. 118)
■Systeem voor crashportierontgrende-
ling
Als de auto aan een sterke schok wordt
blootgesteld, worden alle portieren ontgren-
deld. Of het systeem in werking treedt, is
afhankelijk van de kracht van de schok of het
type ongeval.
■Feedbacksignalen
Portieren: De alarmknipperlichten knipperen
om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld met behulp van de
instapfunctie (indien aanwezig) of de
afstandsbediening. (Vergrendeld: eenmaal;
ontgrendeld: tweemaal)
Zijruiten en panoramadak (indien aanwezig):
Er klinkt een zoemer om aan te geven dat de
zijruiten en het panoramadak worden
bediend met behulp van de afstandsbedie-
ning.
■Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto met de instap-
functie (indien aanwezig) of de afstandsbe-
diening een portier wordt geopend, zorgt de
beveiligingsfunctie erv oor dat de auto weer
automatisch wordt vergrendeld. (Afhankelijk
van de locatie van de elektronische sleutel
wordt echter mogelijk vastgesteld dat de
sleutel in de auto is. In dit geval blijft de auto
mogelijk ontgrendeld.)
■Wanneer het portier niet kan worden
vergrendeld met de vergrendelsensor
aan de bovenzijde van de portiergreep
(auto's met Smart entry-systeem, start-
knop en instapfunctie)
Als het portier niet kan worden vergrendeld,
zelfs niet wanneer het sensorgebied boven-
aan wordt aangeraakt, kunt u proberen de
sensorgebieden bovenaan en onderaan
tegelijkertijd aan te raken.
Wanneer u handschoenen draagt, trek deze
dan uit.
■Zoemer centrale vergrendeling
Als geprobeerd wordt de portieren te ver-
grendelen met de instapfunctie (indien aan-
wezig) of de afstandsbediening wanneer een
portier niet geheel geslo ten is, klinkt er gedu-
rende 5 seconden een zoemer. Sluit het por-
tier volledig om de z oemer uit te schakelen
en vergrendel de portieren opnieuw.
Multi-informatiedis-
play/piepsignaalOntgrendelfunctie
(auto's met linkse besturing)
(auto's met rechtse besturing)
Exterieur: 3 keer een piepsignaal
Interieur: Eén bel- signaal
Als u de portiergreep
van het bestuurders-
portier vasthoudt,
wordt alleen het
bestuurdersportier
ontgrendeld.
Als u de portiergreep
van het voorpassa-
giersportier vasthoudt
of op de schakelaar
achterklep openen
drukt, worden alle por-
tieren ontgrendeld.
Exterieur: Twee piepsignalen
Interieur: Eén bel- signaal
Als u de portiergreep
van het voorpassa-
giersportier of
bestuurdersportier
vasthoudt of op de
schakelaar achterklep
openen drukt, worden
alle portieren ontgren-
deld.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 187 Wednesday, October 9, 2019 11:15 AM

195
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
■Gebruik van de schakelaar achter-
klep openen
Wanneer de achterklep ontgrendeld is:
druk op de schakelaar achterklep ope-
nen.
Wanneer de achterklep vergrendeld is:
houd terwijl u de elek tronische sleutel
bij u draagt de schakelaar achterklep
openen ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend.
Druk op de schakelaar terwijl de elektrisch
bedienbare achterklep wordt
geopend/gesloten om de beweging te stop-
pen.
■Gebruik van de schakelaar elek-
trisch bedienbare achterklep op
de achterklep
Druk op de schakelaar.
De elektrisch bedienbare achterklep wordt
automatisch gesloten.
Door op de schakelaar te drukken terwijl de
elektrisch bedienbare achterklep wordt bediend, stopt de achterklep met bewegen.
Wanneer de schakelaar nogmaals wordt
ingedrukt terwijl de beweging is gestopt,
beweegt de achterklep in tegenovergestelde
richting.
■Gebruik van de achterklepgrepen
Laat de achterklep zakken met behulp
van de achterklepgreep .
De bekrachtigingsfunc tie van de achterklep
( → Blz. 197) wordt geactiveerd en de elek-
trisch bedienbare achterklep sluit verder
automatisch.
■Gebruik van de sensor regeling
voetbediening (auto's met hands-
free elektrisch bedienbare achter-
klep)
De handsfree elektrisch bedienbare
achterklep maakt he t automatisch ope-
nen en sluiten van de elektrisch bedien-
bare achterklep moge lijk door uw voet
onder het midden van de achterbumper
te plaatsen en hem van de achterbum-
per vandaan te bew egen. Zorg ervoor
A
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 195 Wednesday, October 9, 2019 11:15 AM

1963-2. Openen, sluiten en vergrendelen van de portieren
dat voor het bedienen van de hands-
free elektrisch bedienbare achterklep
het startknop UIT staat, de sensor rege-
ling voetbediening is ingeschakeld
(→Blz. 146) en dat u een elektronische
sleutel bij u draagt.
1Zorg ervoor dat u zich, met de elek-
tronische sleutel op zak, binnen het
detectiebereik van het Smart entry-
systeem met startknop bevindt, op
ongeveer 30 tot 50 cm van de ach-
terbumper.
Sensor regeling voetbediening
Detectiegebied voor werking hands-
free elektrisch bed ienbare achter-
klep
Detectiegebied voor werking Smart
entry-systeem met startknop
(→ Blz. 204)
2 Bedien de achterklep met een voet-
beweging door uw voet tot 10 cm
onder de achterbumper te bewegen
en vervolgens weer terug te trek-
ken.
Voer deze volledige beweging binnen 1
seconde uit.
De achterklep zal niet in werking treden
zolang er een voet wordt gesignaleerd onder
de achterbumper.
Raak bij het gebruik van de handsfree func-
tie van de elektrisch bedienbare achterklep
de achterbumper niet aan met uw voet. Als er zich in het passagierscompartiment of
de bagageruimte een andere elektronische
sleutel bevindt, duurt het mogelijk iets langer
dan normaal voordat de achterklep in wer-
king treedt.
Sensor regeling voetbediening
Detectiegebied voor werking hands-
free elektrisch bedienbare achter-
klep
3 Als de sensor voor de regeling van
de voetbediening signaleert dat u
uw voet hebt terug getrokken, klinkt
er een zoemer en zal de elektrisch
bedienbare achterklep automatisch
volledig openen/sluiten.
Als er tijdens het open en/sluiten van de ach-
terklep een voet onder de achterbumper
wordt bewogen, gaat de achterklep niet ver-
der open.
Als er weer een voet onder de achterbumper
wordt bewogen terwijl de beweging is
gestopt, beweegt de achterklep in tegen-
overgestelde richting.
■Bagageruimteverlichting
De bagageruimteverlichting gaat branden
wanneer de achterklep wordt geopend en de
schakelaar van de bagageruimteverlichting
aan is.
Als het contact UIT wordt gezet, gaat de ver-
lichting na 20 minuten automatisch uit.
A
B
C
A
B
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 196 Wednesday, October 9, 2019 11:15 AM

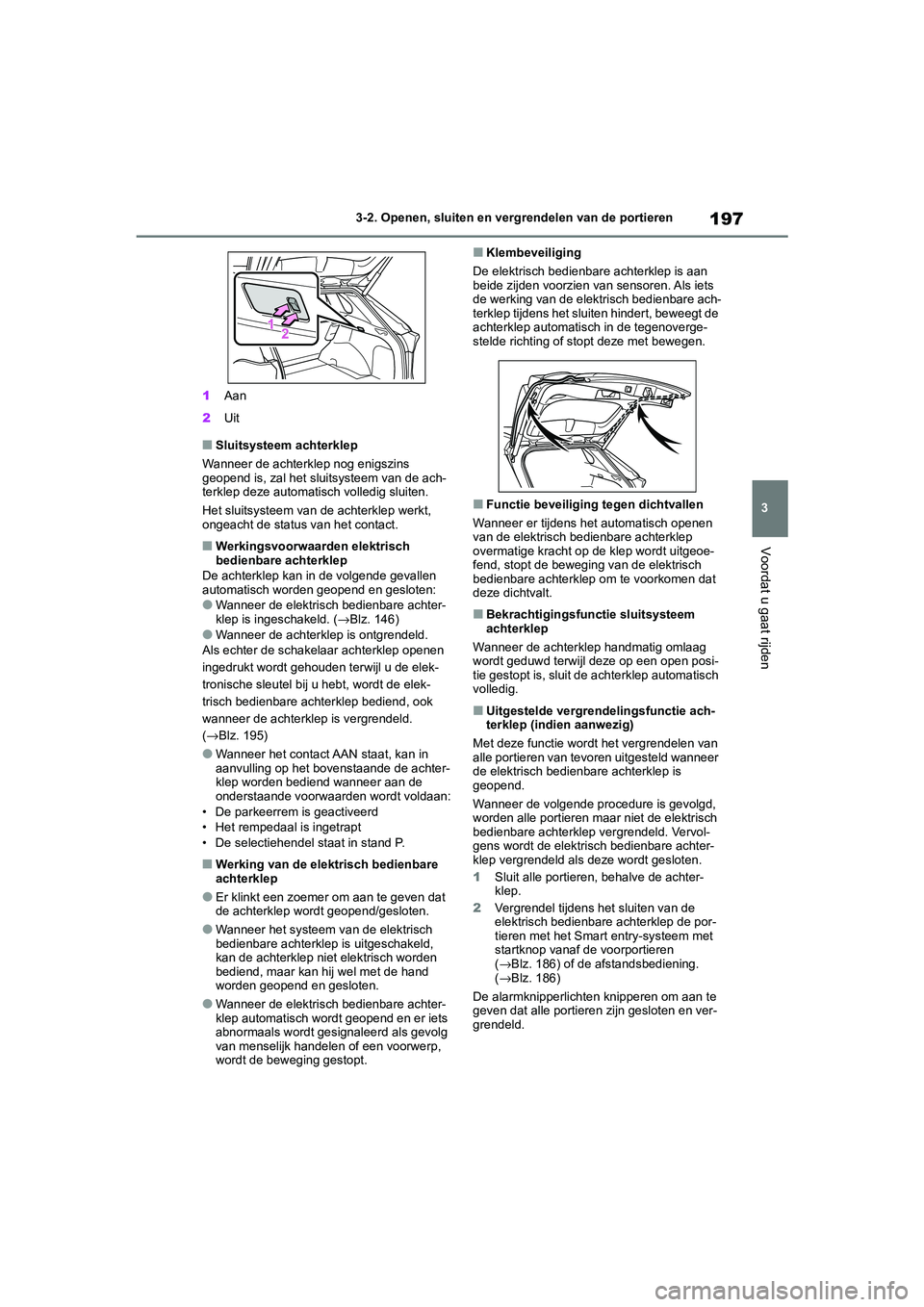

197
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
1
Aan
2 Uit
■Sluitsysteem achterklep
Wanneer de achterklep nog enigszins
geopend is, zal het sluitsysteem van de ach-
terklep deze automatisch volledig sluiten.
Het sluitsysteem van de achterklep werkt,
ongeacht de status van het contact.
■Werkingsvoorwaarden elektrisch
bedienbare achterklep
De achterklep kan in de volgende gevallen
automatisch worden geopend en gesloten:
●Wanneer de elektrisch bedienbare achter-
klep is ingeschakeld. ( →Blz. 146)
●Wanneer de achterklep is ontgrendeld.
Als echter de schakelaar achterklep openen
ingedrukt wordt gehouden terwijl u de elek-
tronische sleutel bij u hebt, wordt de elek-
trisch bedienbare acht erklep bediend, ook
wanneer de achterklep is vergrendeld.
( → Blz. 195)
●Wanneer het contact AAN staat, kan in
aanvulling op het bovenstaande de achter-
klep worden bediend wanneer aan de
onderstaande voorwaarden wordt voldaan:
• De parkeerrem is geactiveerd
• Het rempedaal is ingetrapt
• De selectiehendel staat in stand P.
■Werking van de elektrisch bedienbare
achterklep
●Er klinkt een zoemer om aan te geven dat
de achterklep wordt geopend/gesloten.
●Wanneer het systeem van de elektrisch
bedienbare achterklep is uitgeschakeld,
kan de achterklep niet elektrisch worden
bediend, maar kan hij wel met de hand
worden geopend en gesloten.
●Wanneer de elektrisch bedienbare achter-
klep automatisch wordt geopend en er iets
abnormaals wordt gesignaleerd als gevolg
van menselijk handelen of een voorwerp,
wordt de beweging gestopt.
■Klembeveiliging
De elektrisch bedienbare achterklep is aan
beide zijden voorzien v an sensoren. Als iets
de werking van de elektrisch bedienbare ach-
terklep tijdens het sluiten hindert, beweegt de
achterklep automatisch in de tegenoverge-
stelde richting of stopt deze met bewegen.
■Functie beveiliging tegen dichtvallen
Wanneer er tijdens het automatisch openen
van de elektrisch bedienbare achterklep
overmatige kracht op de klep wordt uitgeoe-
fend, stopt de beweging van de elektrisch
bedienbare achterklep om te voorkomen dat
deze dichtvalt.
■Bekrachtigingsfunctie sluitsysteem
achterklep
Wanneer de achterklep handmatig omlaag
wordt geduwd terwijl deze op een open posi-
tie gestopt is, sluit de achterklep automatisch
volledig.
■Uitgestelde vergrendelingsfunctie ach-
terklep (indien aanwezig)
Met deze functie wordt het vergrendelen van
alle portieren van tevoren uitgesteld wanneer
de elektrisch bedienbar e achterklep is
geopend.
Wanneer de volgende procedure is gevolgd,
worden alle portieren maar niet de elektrisch
bedienbare achterklep vergrendeld. Vervol-
gens wordt de elektrisch bedienbare achter-
klep vergrendeld als deze wordt gesloten.
1 Sluit alle portieren, behalve de achter-
klep.
2 Vergrendel tijdens het sluiten van de
elektrisch bedienbare achterklep de por-
tieren met het Smart entry-systeem met
startknop vanaf de voorportieren
(→ Blz. 186) of de afstandsbediening.
( → Blz. 186)
De alarmknipperlichten knipperen om aan te
geven dat alle portieren zijn gesloten en ver-
grendeld.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 197 Wednesday, October 9, 2019 11:15 AM
