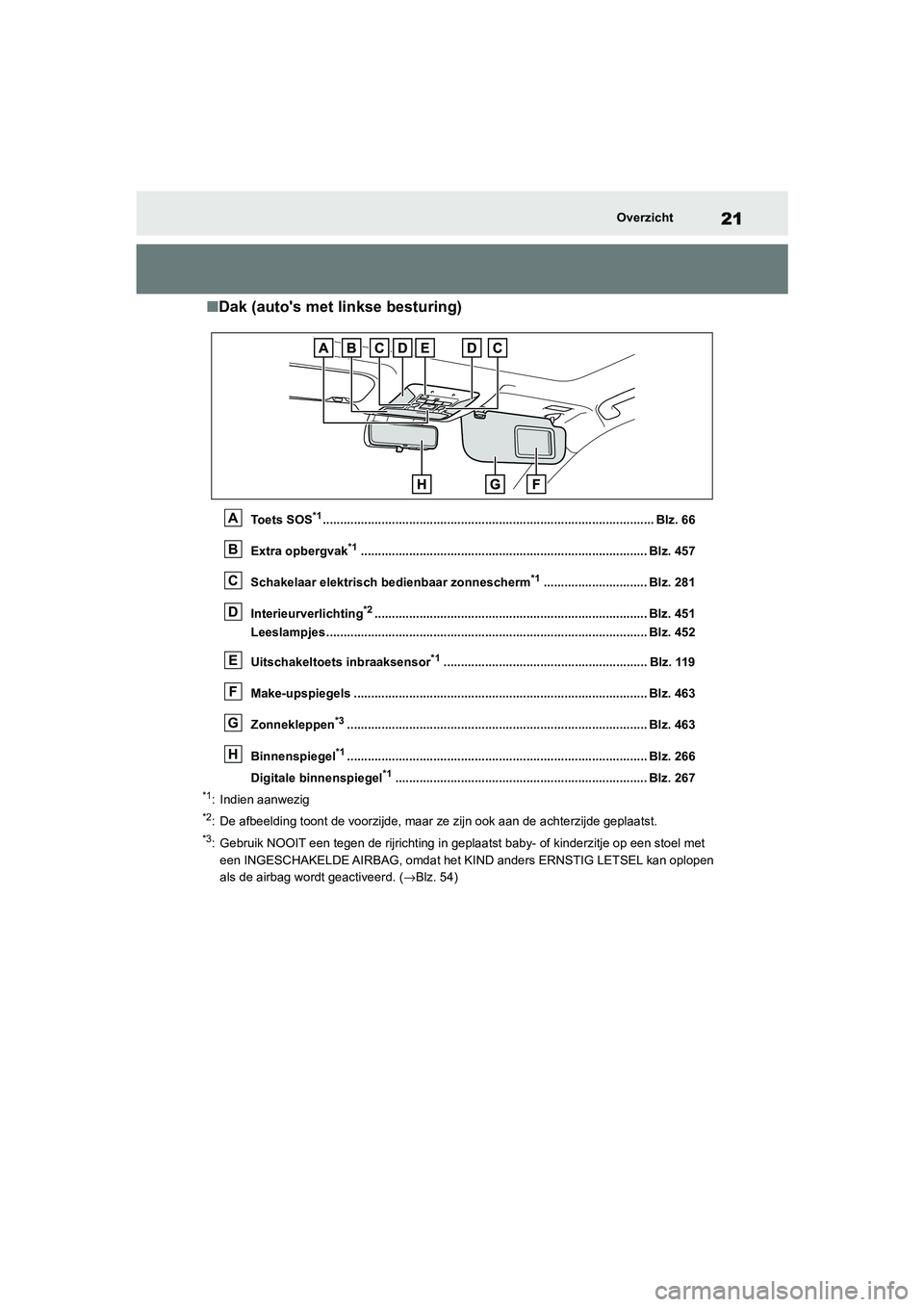

■Dak (auto's met linkse besturing)
Toets SOS*1............................................................... ................................. Blz. 66
Extra opbergvak
*1............................................................... .................... Blz. 457
Schakelaar elektrisch bedienbaar zonnescherm
*1.............................. Blz. 281
Interieurverlichting
*2............................................................... ................ Blz. 451
Leeslampjes .................................................... ......................................... Blz. 452
Uitschakeltoets inbraaksensor
*1........................................................... Blz. 11 9
Make-upspiegels ................................................ ..................................... Blz. 463
Zonnekleppen
*3............................................................... ........................ Blz. 463
Binnenspiegel
*1............................................................... ........................ Blz. 266
Digitale binnenspiegel
*1............................................................... .......... Blz. 267
*1: Indien aanwezig
*2: De afbeelding toont de voorzijde, maar ze zijn ook aan de acht erzijde geplaatst.
*3: Gebruik NOOIT een tegen de rijrichting in geplaatst baby- of kinderzitje op een stoel met
een INGESCHAKELDE AIRBAG, omdat het KIND anders ERNSTIG LETSEL kan oplopen
als de airbag wordt geactiveerd. ( →Blz. 54)
A
B
C
D
E
F
G
H
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 21 Wednesday, October 9, 2019 11:15 AM

29Overzicht

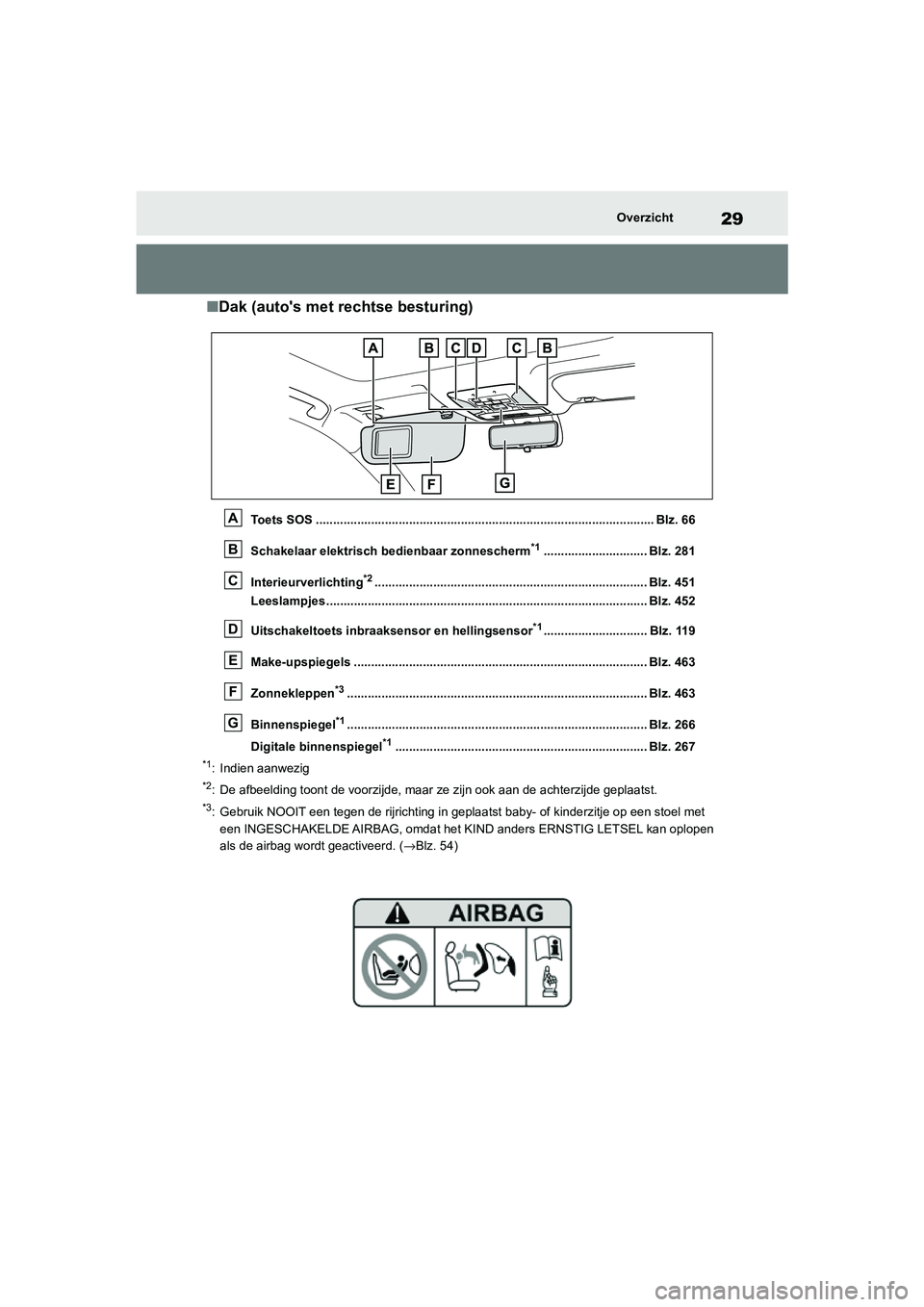

■Dak (auto's met rechtse besturing)
Toets SOS ...................................................... ............................................ Blz. 66
Schakelaar elektrisch bedienbaar zonnescherm
*1.............................. Blz. 281
Interieurverlichting
*2............................................................... ................ Blz. 451
Leeslampjes .................................................... ......................................... Blz. 452
Uitschakeltoets inbraaksensor en hellingsensor
*1.............................. Blz. 119
Make-upspiegels ................................................ ..................................... Blz. 463
Zonnekleppen
*3............................................................... ........................ Blz. 463
Binnenspiegel
*1............................................................... ........................ Blz. 266
Digitale binnenspiegel
*1............................................................... .......... Blz. 267
*1: Indien aanwezig
*2: De afbeelding toont de voorzijde, maar ze zijn ook aan de acht erzijde geplaatst.
*3: Gebruik NOOIT een tegen de rijrichting in geplaatst baby- of kinderzitje op een stoel met
een INGESCHAKELDE AIRBAG, omdat het KIND anders ERNSTIG LETSEL kan oplopen
als de airbag wordt geactiveerd. ( →Blz. 54)
A
B
C
D
E
F
G
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 29 Wednesday, October 9, 2019 11:15 AM

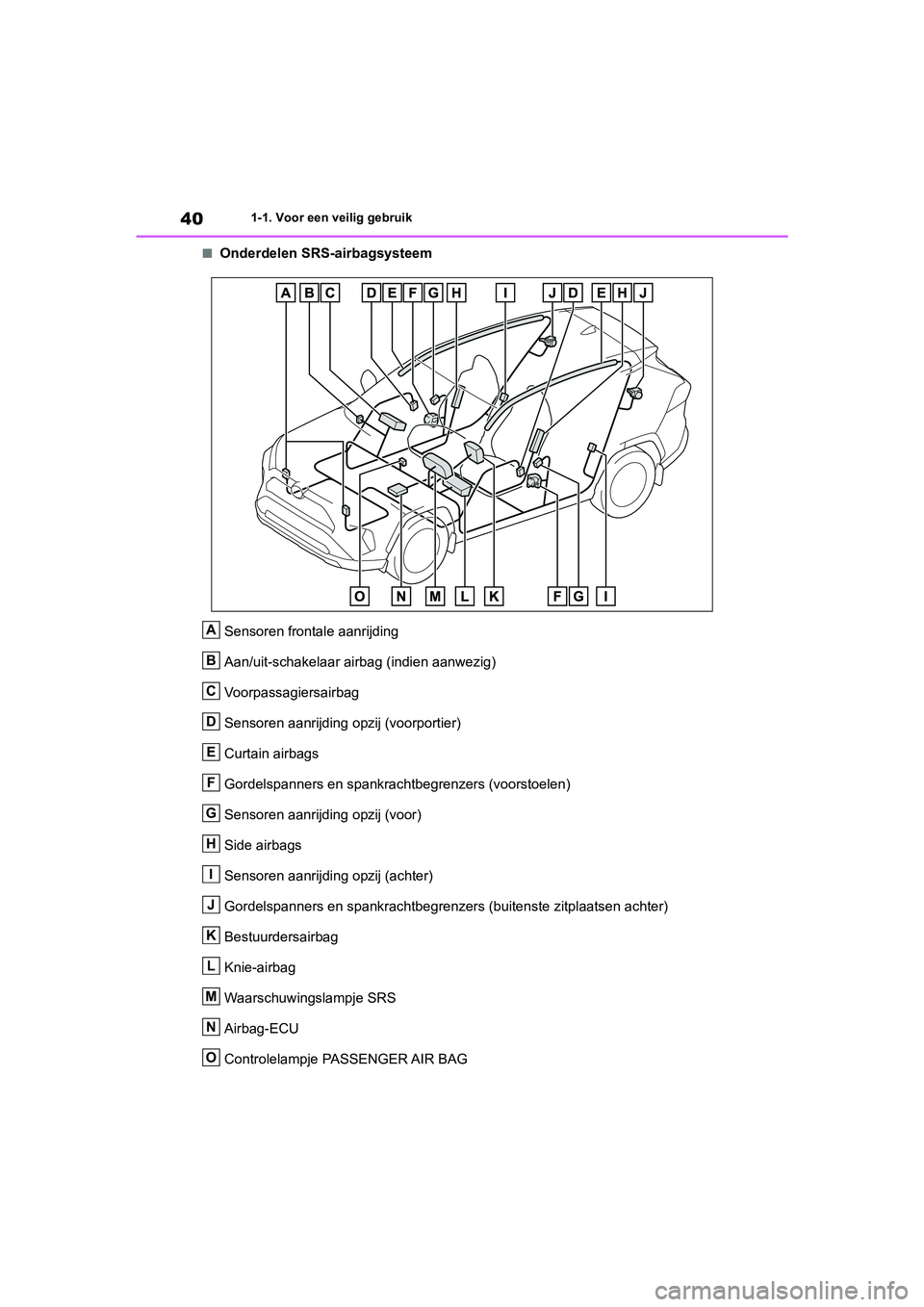

401-1. Voor een veilig gebruik
■Onderdelen SRS-airbagsysteemSensoren frontale aanrijding
Aan/uit-schakelaar air bag (indien aanwezig)
Voorpassagiersairbag
Sensoren aanrijding opzij (voorportier)
Curtain airbags
Gordelspanners en spankrac htbegrenzers (voorstoelen)
Sensoren aanrijding opzij (voor)
Side airbags
Sensoren aanrijding opzij (achter)
Gordelspanners en spankrachtbegrenzers (buitenste zitplaatsen achter)
Bestuurdersairbag
Knie-airbag
Waarschuwingslampje SRS
Airbag-ECU
Controlelampje PASSENGER AIR BAG
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 40 Wednesday, October 9, 2019 11:15 AM

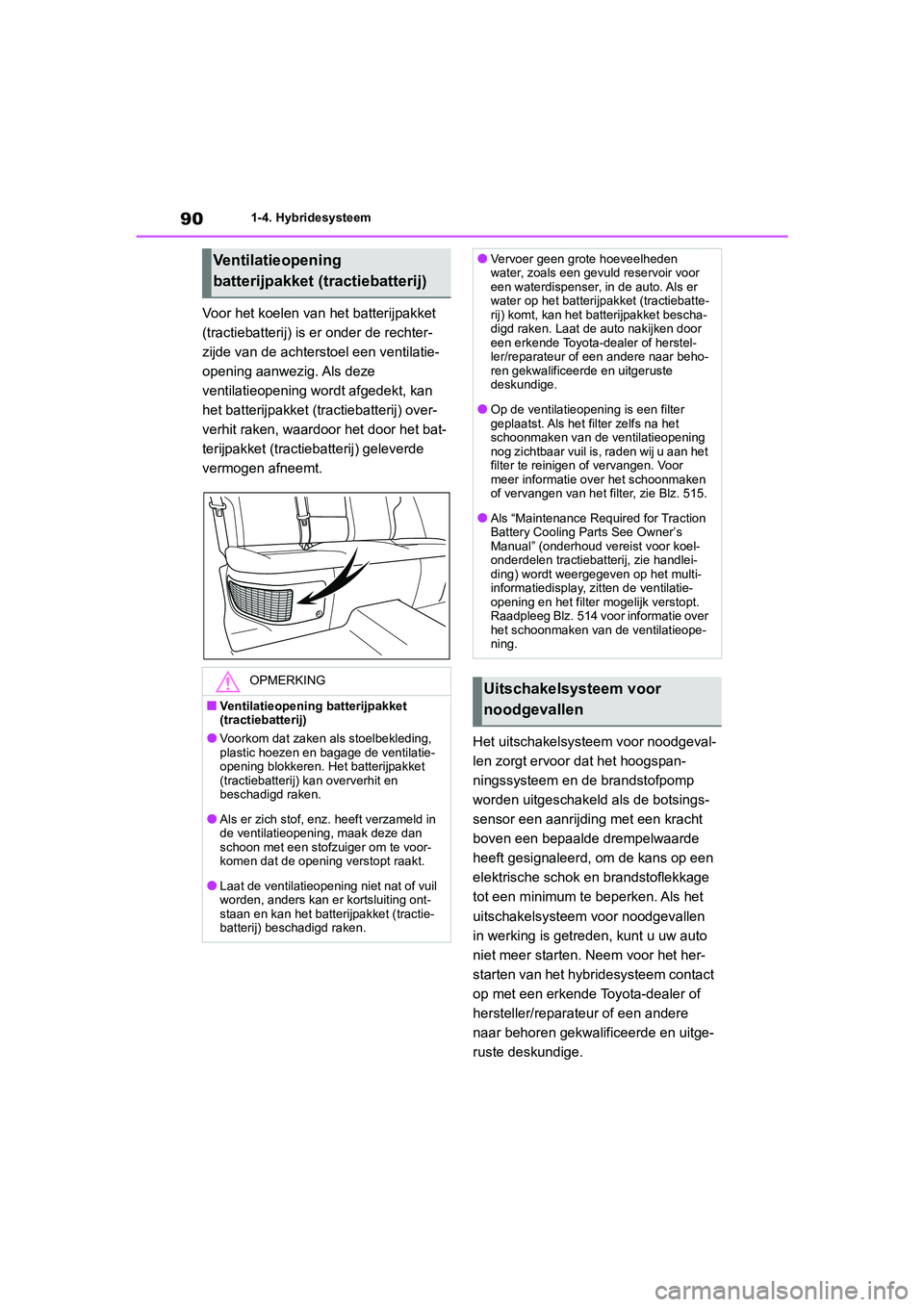

901-4. Hybridesysteem
Voor het koelen van het batterijpakket
(tractiebatterij) is er onder de rechter-
zijde van de achterstoel een ventilatie-
opening aanwezig. Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tr actiebatterij) over-
verhit raken, waardoor het door het bat-
terijpakket (tractiebatterij) geleverde
vermogen afneemt.
Het uitschakelsysteem voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakeld als de botsings-
sensor een aanrijdi ng met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een
elektrische schok en brandstoflekkage
tot een minimum te beperken. Als het
uitschakelsysteem voor noodgevallen
in werking is getrede n, kunt u uw auto
niet meer star ten. Neem voor het her-
starten van het hyb ridesysteem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalif iceerde en uitge-
ruste deskundige.
Ventilatieopening
batterijpakket (tractiebatterij)
OPMERKING
■Ventilatieopening batterijpakket
(tractiebatterij)
●Voorkom dat zaken als stoelbekleding,
plastic hoezen en bagage de ventilatie-
opening blokkeren. Het batterijpakket
(tractiebatterij) kan oververhit en
beschadigd raken.
●Als er zich stof, enz. heeft verzameld in
de ventilatieopening, maak deze dan
schoon met een stofzuiger om te voor-
komen dat de opening verstopt raakt.
●Laat de ventilatieopening niet nat of vuil
worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractie-
batterij) beschadigd raken.
●Vervoer geen grote hoeveelheden
water, zoals een gevuld reservoir voor
een waterdispenser, in de auto. Als er
water op het batterijpakket (tractiebatte-
rij) komt, kan het batterijpakket bescha-
digd raken. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
●Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening
nog zichtbaar vuil is, raden wij u aan het
filter te reinigen of vervangen. Voor
meer informatie over het schoonmaken
of vervangen van het filter, zie Blz. 515.
●Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (onderhoud vereist voor koel-
onderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-
informatiedisplay, zitten de ventilatie-
opening en het filter mogelijk verstopt.
Raadpleeg Blz. 514 voor informatie over
het schoonmaken van de ventilatieope-
ning.
Uitschakelsysteem voor
noodgevallen
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 90 Wednesday, October 9, 2019 11:15 AM

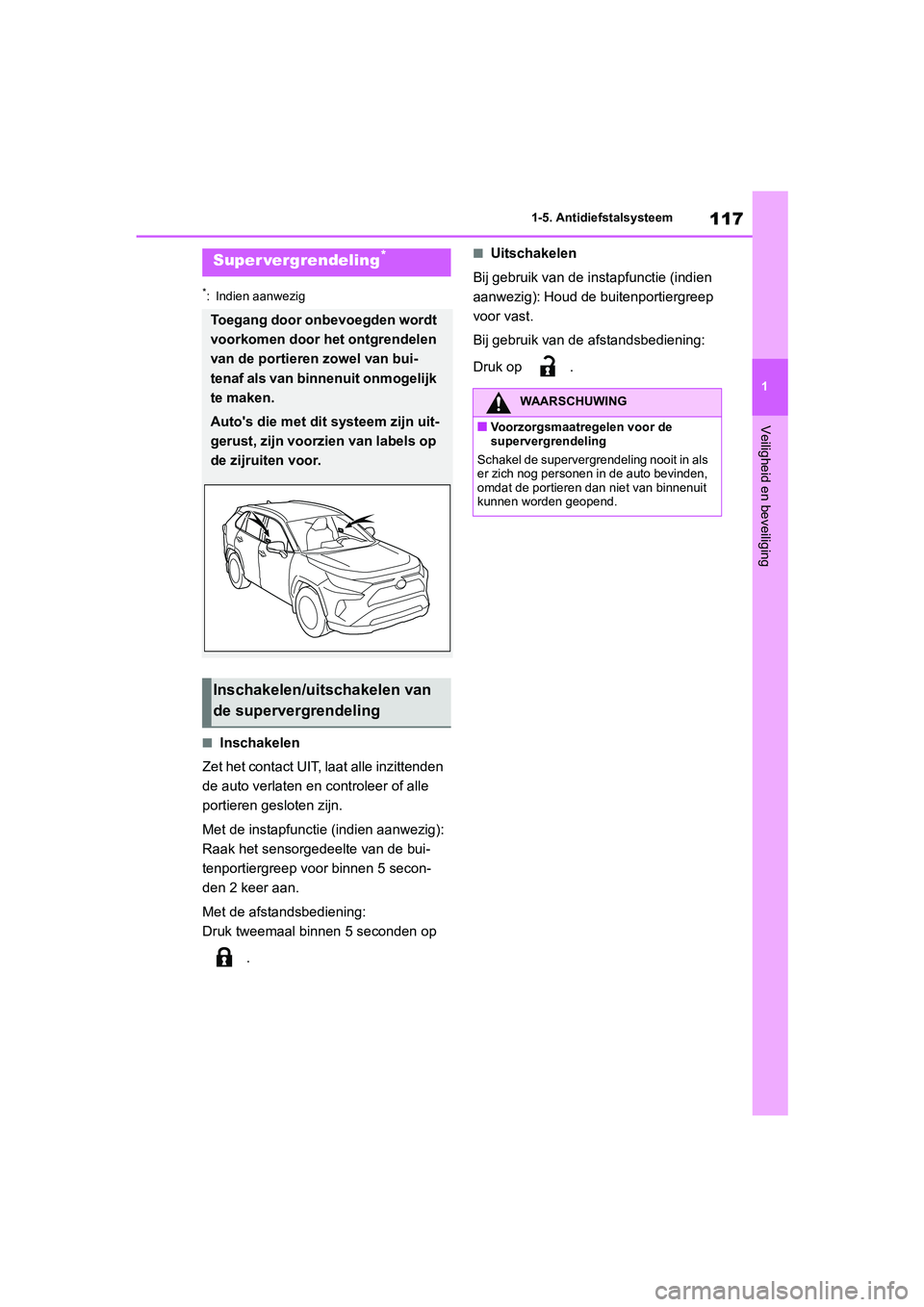

117
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
*: Indien aanwezig
■Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Met de instapfuncti e (indien aanwezig):
Raak het sensorgedeelte van de bui-
tenportiergreep voor binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
■Uitschakelen
Bij gebruik van de i nstapfunctie (indien
aanwezig): Houd de buitenportiergreep
voor vast.
Bij gebruik van de afstandsbediening:
Druk op .Super vergrendeling*
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen
van de portieren zowel van bui-
tenaf als van binnenuit onmogelijk
te maken.
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de zijruiten voor.
Inschakelen/uitschakelen van
de supervergrendeling
WAARSCHUWING
■Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in als
er zich nog personen in de auto bevinden,
omdat de portieren dan niet van binnenuit
kunnen worden geopend.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 117 Wednesday, October 9, 2019 11:15 AM

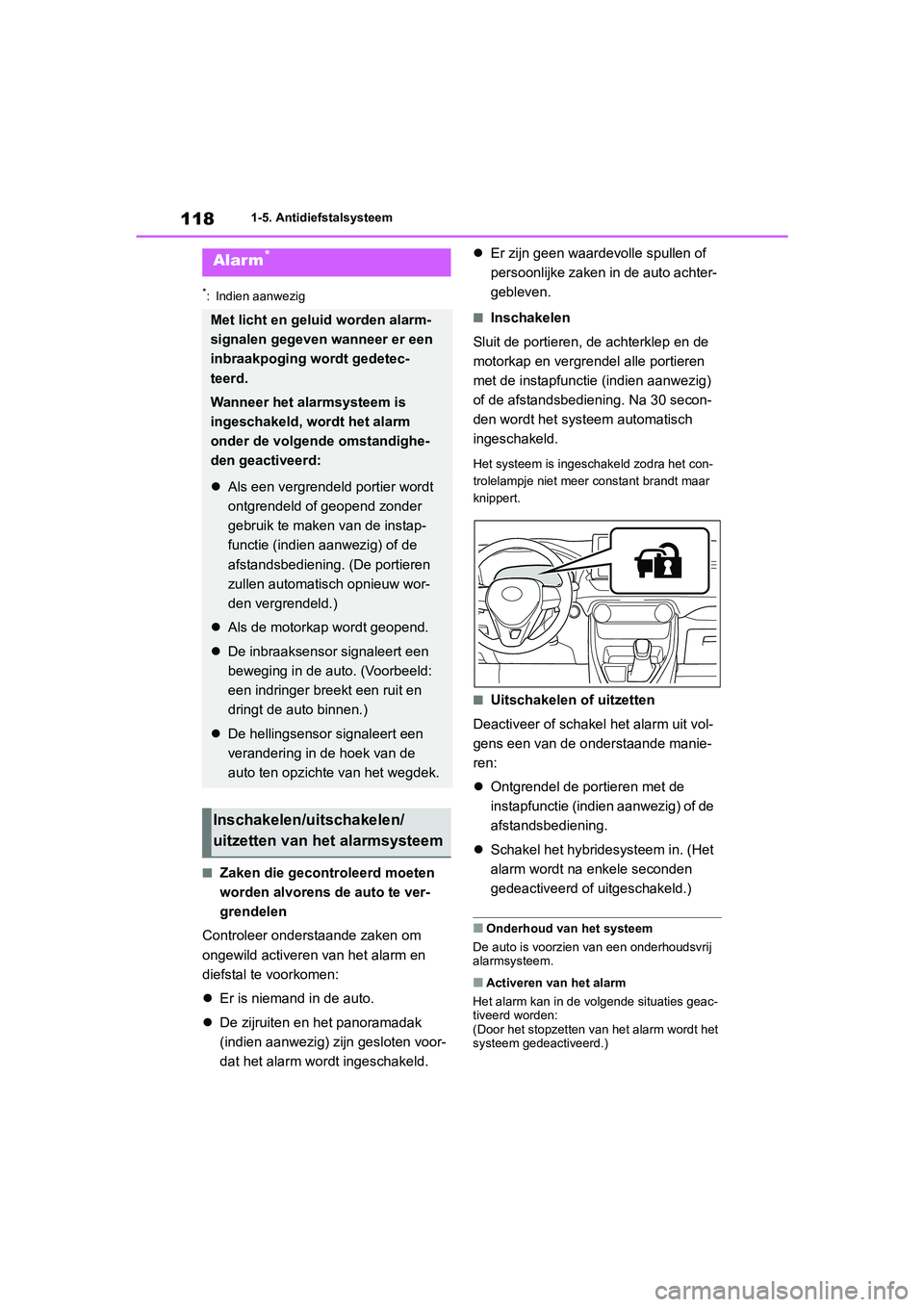

1181-5. Antidiefstalsysteem
*: Indien aanwezig
■Zaken die gecontroleerd moeten
worden alvorens de auto te ver-
grendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
 Er is niemand in de auto.
 De zijruiten en het panoramadak
(indien aanwezig) zijn gesloten voor-
dat het alarm wordt ingeschakeld. 
Er zijn geen waarde volle spullen of
persoonlijke zaken in de auto achter-
gebleven.
■Inschakelen
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig)
of de afstandsbediening. Na 30 secon-
den wordt het syst eem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het con-
trolelampje niet meer constant brandt maar
knippert.
■Uitschakelen of uitzetten
Deactiveer of schakel het alarm uit vol-
gens een van de o nderstaande manie-
ren:
 Ontgrendel de po rtieren met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
 Schakel het hybridesysteem in. (Het
alarm wordt na enkele seconden
gedeactiveerd of uitgeschakeld.)
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrij
alarmsysteem.
■Activeren van het alarm
Het alarm kan in de volgende situaties geac-
tiveerd worden:
(Door het stopzetten van het alarm wordt het
systeem gedeactiveerd.)
Alarm*
Met licht en geluid worden alarm-
signalen gegeven wanneer er een
inbraakpoging wordt gedetec-
teerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm
onder de volgende omstandighe-
den geactiveerd:
 Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instap-
functie (indien aanwezig) of de
afstandsbediening. (De portieren
zullen automatisch opnieuw wor-
den vergrendeld.)
 Als de motorkap wordt geopend.
 De inbraaksensor signaleert een
beweging in de auto. (Voorbeeld:
een indringer breekt een ruit en
dringt de auto binnen.)
 De hellingsensor signaleert een
verandering in de hoek van de
auto ten opzichte van het wegdek.
Inschakelen/uitschakelen/
uitzetten van het alarmsysteem
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 118 Wednesday, October 9, 2019 11:15 AM

119
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
●De portieren worden ontgrendeld met de
mechanische sleutel.
●Een persoon in de auto opent een portier,
de achterklep of de motorkap of ontgren-
delt de auto met de vergrendelknop aan de
binnenzijde.
●De 12V-accu wordt opgeladen of vervan-
gen terwijl de auto is vergrendeld.
(
→ Blz. 584)

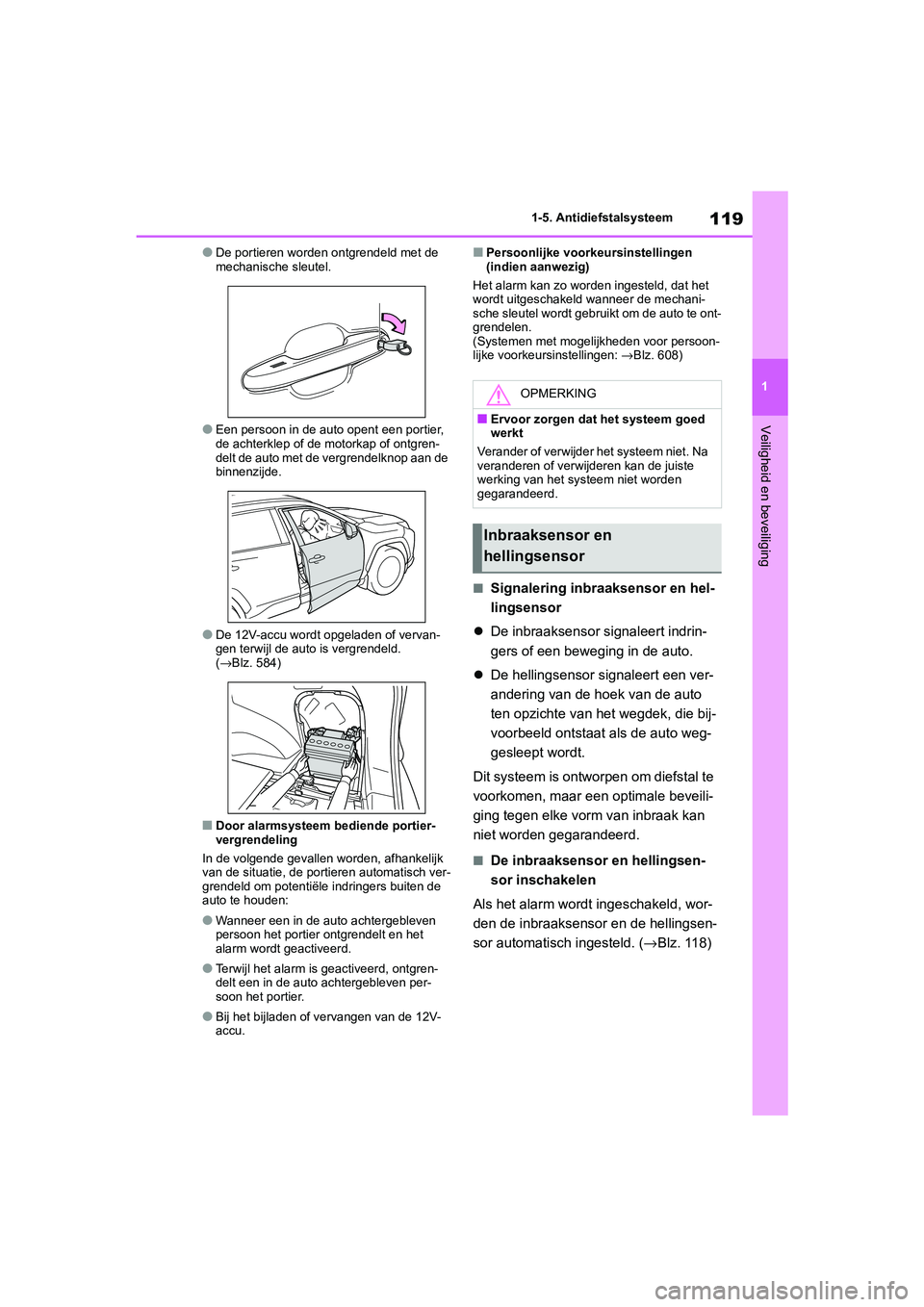

■Door alarmsysteem bediende portier-
vergrendeling
In de volgende gevallen worden, afhankelijk
van de situatie, de portieren automatisch ver-
grendeld om potentiële indringers buiten de
auto te houden:
●Wanneer een in de auto achtergebleven
persoon het portier ontgrendelt en het
alarm wordt geactiveerd.
●Terwijl het alarm is geactiveerd, ontgren-
delt een in de auto achtergebleven per-
soon het portier.
●Bij het bijladen of vervangen van de 12V-
accu.
■Persoonlijke voorkeursinstellingen
(indien aanwezig)
Het alarm kan zo worden ingesteld, dat het
wordt uitgeschakeld wanneer de mechani-
sche sleutel wordt gebruikt om de auto te ont-
grendelen.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: →Blz. 608)
■Signalering inbraaksensor en hel-
lingsensor
 De inbraaksensor signaleert indrin-
gers of een beweging in de auto.
 De hellingsensor signaleert een ver-
andering van de hoe k van de auto
ten opzichte van het wegdek, die bij-
voorbeeld ontstaat als de auto weg-
gesleept wordt.
Dit systeem is ontworpen om diefstal te
voorkomen, maar ee n optimale beveili-
ging tegen elke vorm van inbraak kan
niet worden gegarandeerd.
■De inbraaksensor en hellingsen-
sor inschakelen
Als het alarm wordt ingeschakeld, wor-
den de inbraaksens or en de hellingsen-
sor automatisch ingesteld. ( →Blz. 118)
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet. Na
veranderen of verwijderen kan de juiste
werking van het systeem niet worden
gegarandeerd.
Inbraaksensor en
hellingsensor
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 119 Wednesday, October 9, 2019 11:15 AM

1201-5. Antidiefstalsysteem

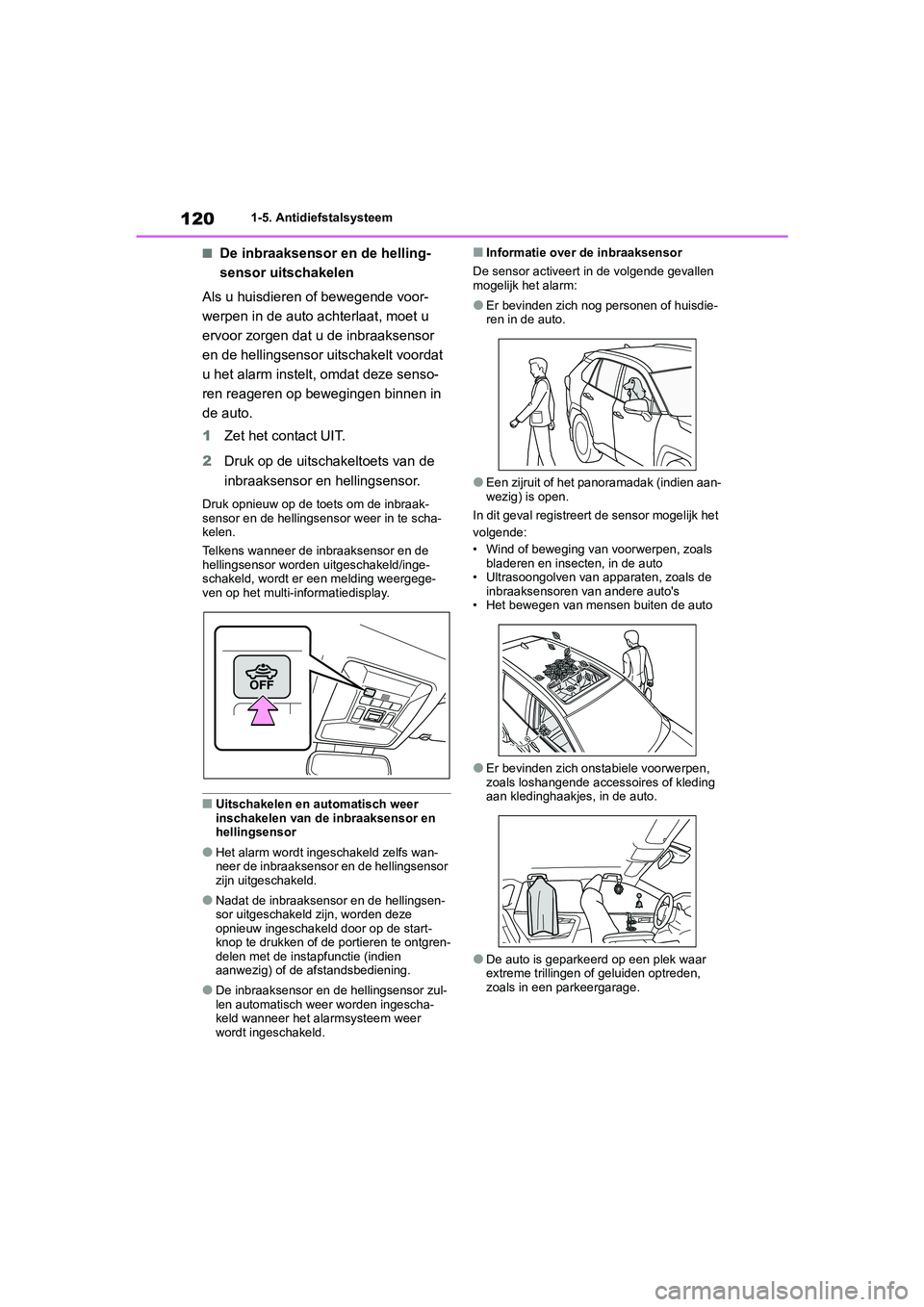

■De inbraaksensor en de helling-
sensor uitschakelen
Als u huisdieren of bewegende voor-
werpen in de auto ac hterlaat, moet u
ervoor zorgen dat u de inbraaksensor
en de hellingsensor uitschakelt voordat
u het alarm instelt, omdat deze senso-
ren reageren op bewegingen binnen in
de auto.
1 Zet het contact UIT.
2 Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de inbraak-
sensor en de hellingsens or weer in te scha-
kelen.
Telkens wanneer de inbraaksensor en de
hellingsensor worden uitgeschakeld/inge-
schakeld, wordt er een melding weergege-
ven op het multi-informatiedisplay.
■Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
●Het alarm wordt ingeschakeld zelfs wan-
neer de inbraaksensor en de hellingsensor
zijn uitgeschakeld.
●Nadat de inbraaksensor en de hellingsen-
sor uitgeschakeld zijn, worden deze
opnieuw ingeschakeld door op de start-
knop te drukken of de portieren te ontgren-
delen met de instapfunctie (indien
aanwezig) of de afstandsbediening.
●De inbraaksensor en de hellingsensor zul-
len automatisch weer worden ingescha-
keld wanneer het alarmsysteem weer
wordt ingeschakeld.
■Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●Er bevinden zich nog personen of huisdie-
ren in de auto.
●Een zijruit of het panoramadak (indien aan-
wezig) is open.
In dit geval registreert de sensor mogelijk het
volgende:
• Wind of beweging van voorwerpen, zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere auto's
• Het bewegen van mensen buiten de auto
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kleding
aan kledinghaakjes, in de auto.
●De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 120 Wednesday, October 9, 2019 11:15 AM
