TOYOTA RAV4 HYBRID 2020 Instructieboekje (in Dutch)

501-2. Veiligheidsvoorzieningen voor kinderen
Punten om rekening mee te houden:
Blz. 51
Bij gebruik van een baby- of kinderzitje:
Blz. 52
Geschiktheid baby- en kinderzitjes voor
elke zitpositie: Blz. 55
Plaatsingsmethode baby- of kinderzitje:
Blz. 61
WAARSCHUWING
■Als er kinderen in de auto aanwezig
zijn
Laat kinderen nooit alleen in de auto ach-
ter en laat ze nooit met de sleutel spelen.
Kinderen zullen wellicht proberen de auto
te starten of de neutraalstand in te schake-
len. Er bestaat ook het risico dat kinderen
letsel oplopen wanneer ze met de zijruiten,
het panoramadak (indien aanwezig) of
andere voorzieningen in de auto spelen.
Verder kan de temperatuur in de auto zo
hoog oplopen of zo ver dalen dat dat kin-
deren fataal kan worden.
Baby- en kinderzitjes
Voordat u een baby- of kinderzitje
in de auto plaatst, zijn er voor-
zorgsmaatregelen die u in acht
moet nemen, verschillende soor-
ten baby- en kinderzitjes en ver-
schillende plaatsingsmethoden,
enz. Deze staan beschreven in
deze handleiding.
 Gebruik een baby- of kinderzitje
wanneer er een klein kind in de
auto meerijdt dat nog niet op de
juiste wijze gebruik kan maken
van een veiligheidsgordel. Plaats
voor de veiligheid van het kind het
baby- of kinderzitj e op een achter-
stoel. Zorg ervoor dat u de plaat-
singsmethode opvolgt die in de
handleiding van het baby- of kin-
derzitje staat.
 Wij raden het gebruik van een ori-
gineel baby- of kinderzitje van
Toyota aan, aangezien dit in het
gebruik veiliger is in deze auto. De
originele baby- of kinderzitjes van
Toyota zijn speciaal gemaakt voor
auto's van Toyo ta. U kunt ze
kopen bij een Toyota-dealer.
Inhoudsopgave
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 50 Wednesday, October 9, 2019 11:15 AM

51
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging

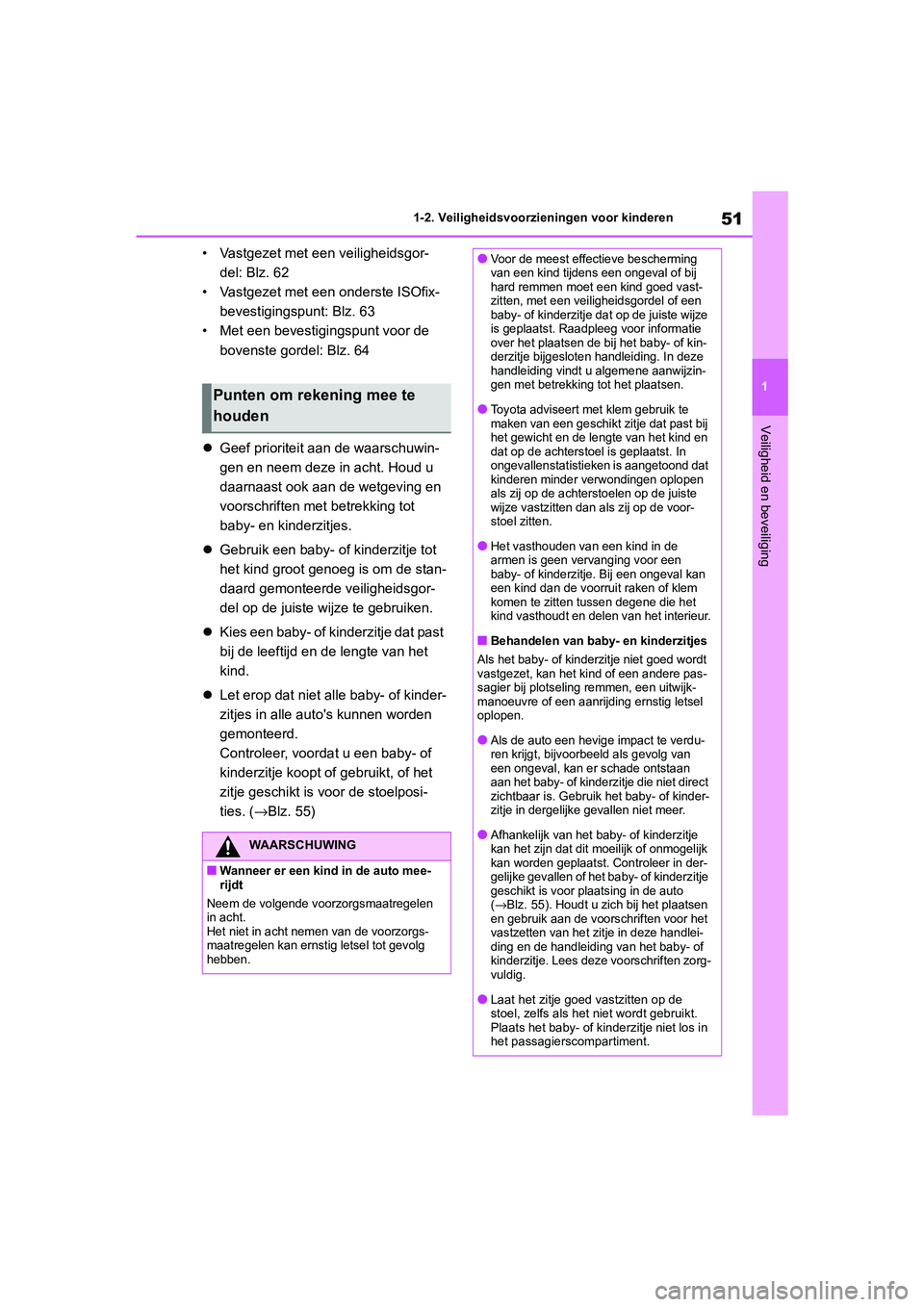

• Vastgezet met een veiligheidsgor-
del: Blz. 62
• Vastgezet met een onderste ISOfix- bevestigingspunt: Blz. 63
• Met een bevestigingspunt voor de
bovenste gordel: Blz. 64
 Geef prioriteit aan de waarschuwin-
gen en neem deze in acht. Houd u
daarnaast ook aan de wetgeving en
voorschriften met betrekking tot
baby- en kinderzitjes.
 Gebruik een baby- of kinderzitje tot
het kind groot genoeg is om de stan-
daard gemonteerde veiligheidsgor-
del op de juiste wijze te gebruiken.
 K i e s e e n b a b y - o f k i n d e r z i t j e d a t p a s t
bij de leeftijd en de lengte van het
kind.
 Let erop dat niet alle baby- of kinder-
zitjes in alle auto's kunnen worden
gemonteerd.
Controleer, voorda t u een baby- of
kinderzitje koopt of gebruikt, of het
zitje geschikt is vo or de stoelposi-
ties. ( →Blz. 55)
Punten om rekening mee te
houden
WAARSCHUWING
■Wanneer er een kind in de auto mee-
rijdt
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Voor de meest effectieve bescherming
van een kind tijdens een ongeval of bij
hard remmen moet een kind goed vast-
zitten, met een veiligheidsgordel of een
baby- of kinderzitje dat op de juiste wijze
is geplaatst. Raadpleeg voor informatie
over het plaatsen de bij het baby- of kin-
derzitje bijgesloten handleiding. In deze
handleiding vindt u algemene aanwijzin-
gen met betrekking tot het plaatsen.
●Toyota adviseert met klem gebruik te
maken van een geschikt zitje dat past bij
het gewicht en de lengte van het kind en
dat op de achterstoel is geplaatst. In
ongevallenstatistieken is aangetoond dat
kinderen minder verwondingen oplopen
als zij op de achterstoelen op de juiste
wijze vastzitten dan als zij op de voor-
stoel zitten.
●Het vasthouden van een kind in de
armen is geen vervanging voor een
baby- of kinderzitje. Bij een ongeval kan
een kind dan de voorruit raken of klem
komen te zitten tussen degene die het
kind vasthoudt en delen van het interieur.
■Behandelen van baby- en kinderzitjes
Als het baby- of kinderz itje niet goed wordt
vastgezet, kan het kind of een andere pas-
sagier bij plotseling remmen, een uitwijk-
manoeuvre of een aanrijding ernstig letsel
oplopen.
●Als de auto een hevige impact te verdu-
ren krijgt, bijvoorbeeld als gevolg van
een ongeval, kan er schade ontstaan
aan het baby- of kinderzitje die niet direct
zichtbaar is. Gebruik het baby- of kinder-
zitje in dergelijke gevallen niet meer.
●Afhankelijk van het baby- of kinderzitje
kan het zijn dat dit moeilijk of onmogelijk
kan worden geplaatst. Controleer in der-
gelijke gevallen of het baby- of kinderzitje
geschikt is voor plaatsing in de auto
(
→Blz. 55). Houdt u zich bij het plaatsen
en gebruik aan de voorschriften voor het
vastzetten van het zitje in deze handlei-
ding en de handleiding van het baby- of
kinderzitje. Lees deze voorschriften zorg-
vuldig.
●Laat het zitje goed vastzitten op de
stoel, zelfs als het niet wordt gebruikt.
Plaats het baby- of kinderzitje niet los in
het passagierscompartiment.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 51 Wednesday, October 9, 2019 11:15 AM

521-2. Veiligheidsvoorzieningen voor kinderen

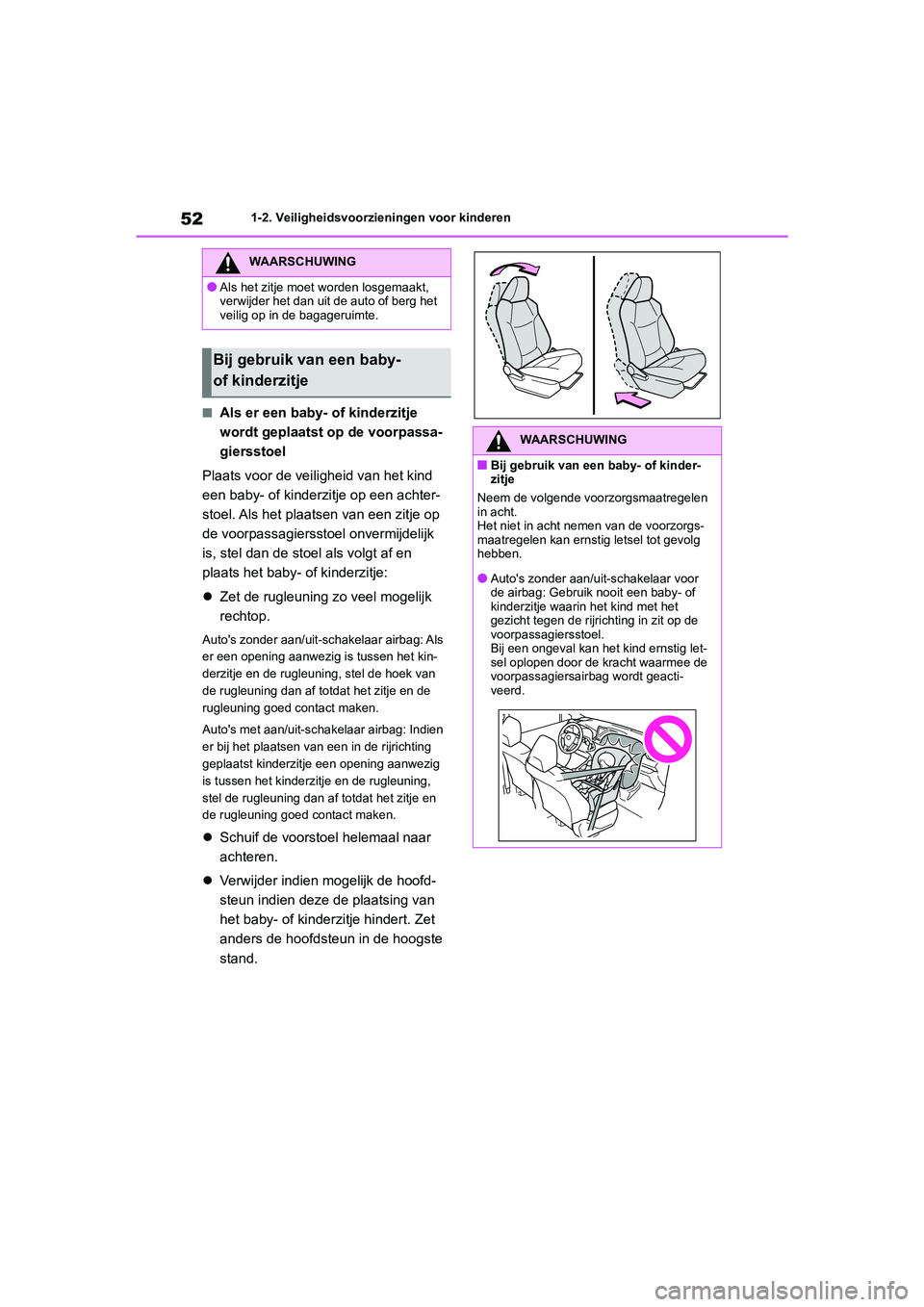

■Als er een baby- of kinderzitje
wordt geplaatst op de voorpassa-
giersstoel
Plaats voor de veili gheid van het kind
een baby- of kinderzitje op een achter-
stoel. Als het plaatsen van een zitje op
de voorpassagiersstoel onvermijdelijk
is, stel dan de stoel als volgt af en
plaats het baby- of kinderzitje:
 Zet de rugleuning zo veel mogelijk
rechtop.
Auto's zonder aan/uit-schakelaar airbag: Als
er een opening aanwezig is tussen het kin-
derzitje en de rugleuning, stel de hoek van
de rugleuning dan af totdat het zitje en de
rugleuning goed contact maken.
Auto's met aan/uit-schakelaar airbag: Indien
er bij het plaatsen van een in de rijrichting
geplaatst kinderzitje een opening aanwezig
is tussen het kinderzitje en de rugleuning,
stel de rugleuning dan af totdat het zitje en
de rugleuning goed contact maken.
Schuif de voorstoel helemaal naar
achteren.
 Verwijder indien mogelijk de hoofd-
steun indien deze de plaatsing van
het baby- of kinderzitje hindert. Zet
anders de hoofdst eun in de hoogste
stand.
WAARSCHUWING
●Als het zitje moet worden losgemaakt,
verwijder het dan uit de auto of berg het
veilig op in de bagageruimte.
Bij gebruik van een baby-
of kinderzitje
WAARSCHUWING
■Bij gebruik van een baby- of kinder-
zitje
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
●Auto's zonder aan/uit-schakelaar voor
de airbag: Gebruik nooit een baby- of
kinderzitje waarin het kind met het
gezicht tegen de rijrichting in zit op de
voorpassagiersstoel.
Bij een ongeval kan het kind ernstig let-
sel oplopen door de kracht waarmee de
voorpassagiersairbag wordt geacti-
veerd.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 52 Wednesday, October 9, 2019 11:15 AM

53
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
WAARSCHUWING

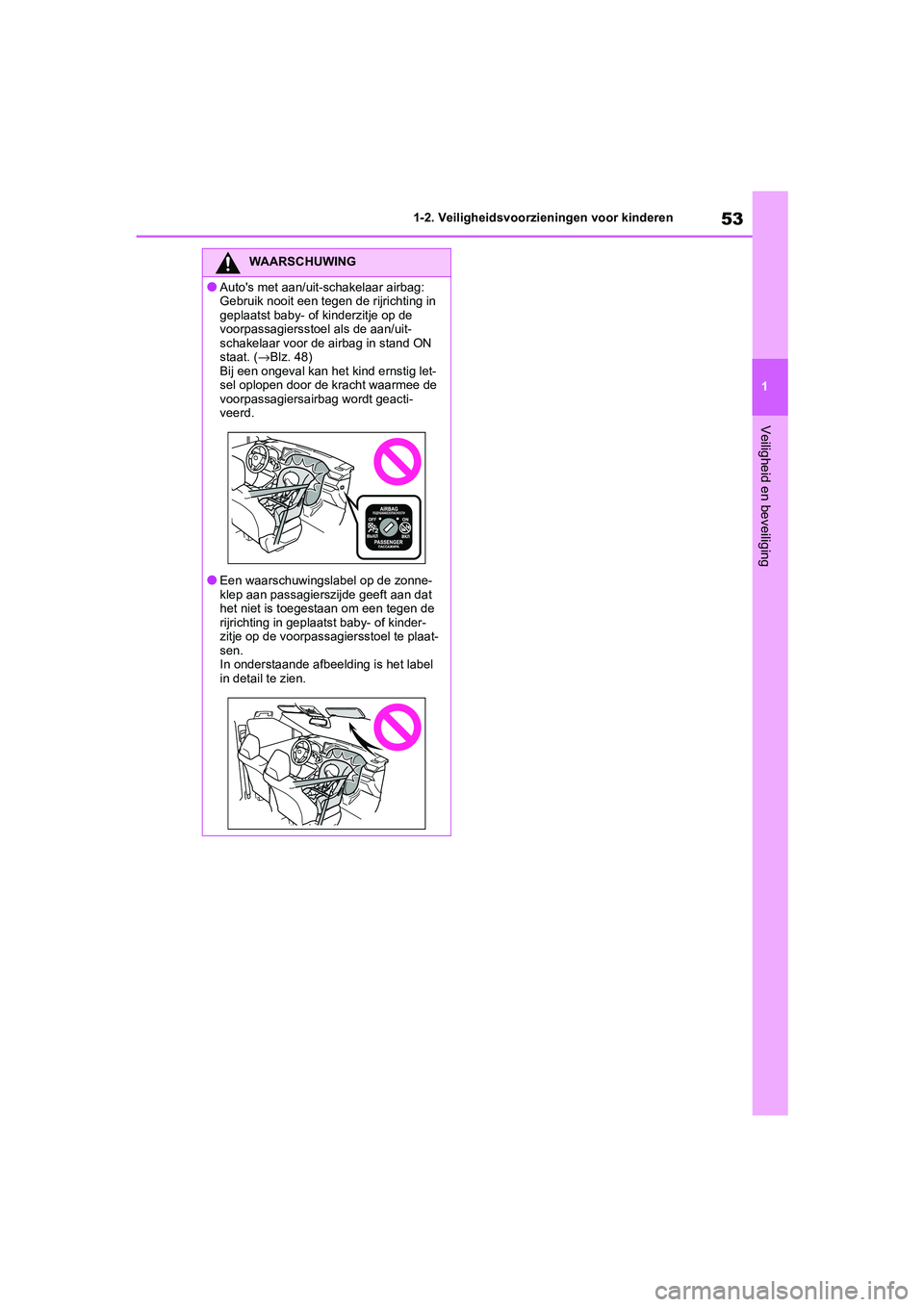

●Auto's met aan/uit-schakelaar airbag:
Gebruik nooit een tegen de rijrichting in
geplaatst baby- of kinderzitje op de
voorpassagiersstoel als de aan/uit-
schakelaar voor de airbag in stand ON
staat. (
→Blz. 48)
Bij een ongeval kan het kind ernstig let-
sel oplopen door de kracht waarmee de
voorpassagiersairbag wordt geacti-
veerd.
●Een waarschuwingslabel op de zonne-
klep aan passagierszijde geeft aan dat
het niet is toegestaan om een tegen de
rijrichting in geplaatst baby- of kinder-
zitje op de voorpassagiersstoel te plaat-
sen.
In onderstaande afbeelding is het label
in detail te zien.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 53 Wednesday, October 9, 2019 11:15 AM

541-2. Veiligheidsvoorzieningen voor kinderen
WAARSCHUWING
WAARSCHUWING

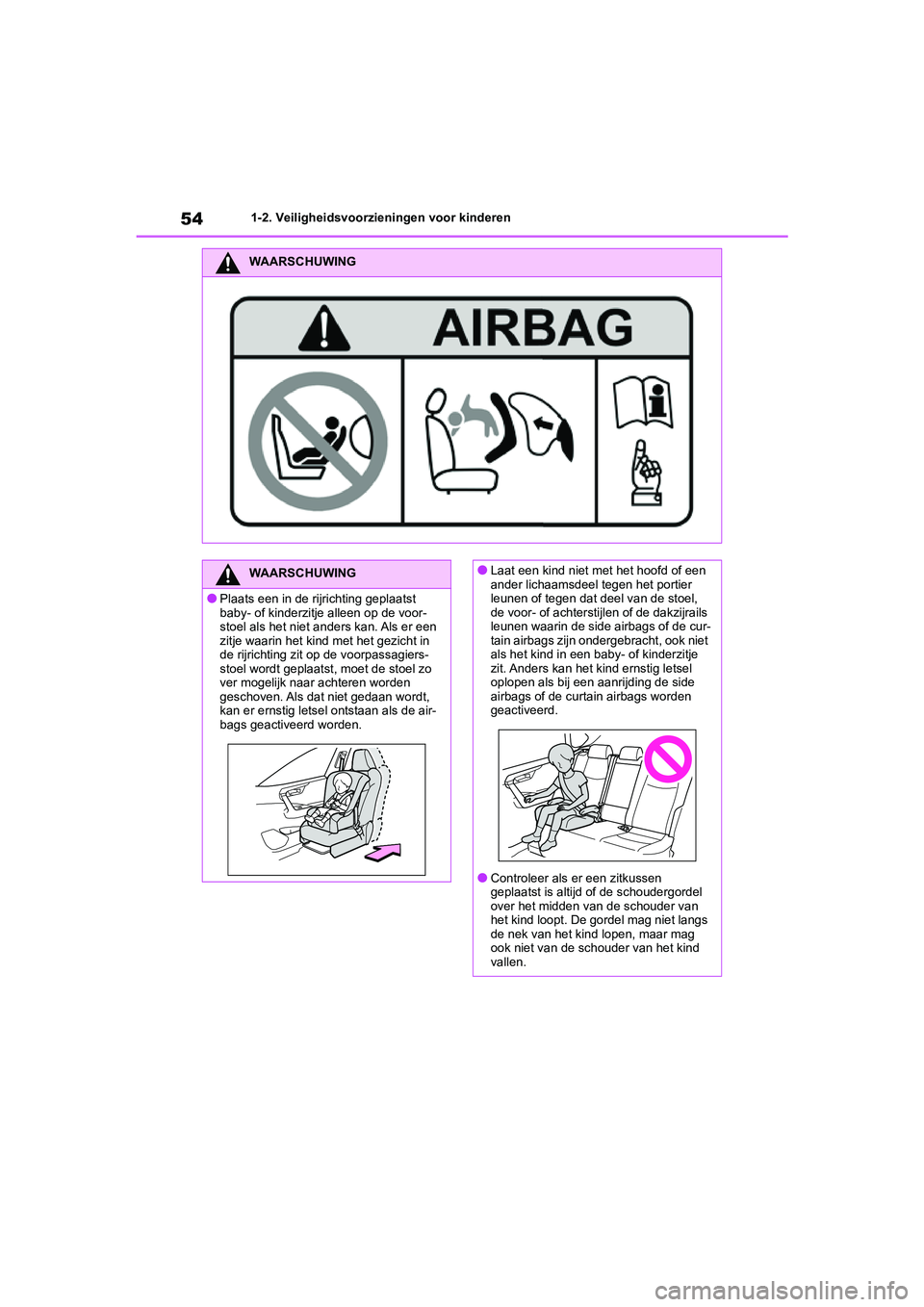

●Plaats een in de rijrichting geplaatst
baby- of kinderzitje alleen op de voor-
stoel als het niet anders kan. Als er een
zitje waarin het kind met het gezicht in
de rijrichting zit op de voorpassagiers-
stoel wordt geplaatst, moet de stoel zo
ver mogelijk naar achteren worden
geschoven. Als dat niet gedaan wordt,
kan er ernstig letsel ontstaan als de air-
bags geactiveerd worden.
●Laat een kind niet met het hoofd of een
ander lichaamsdeel tegen het portier
leunen of tegen dat deel van de stoel,
de voor- of achterstijlen of de dakzijrails
leunen waarin de side airbags of de cur-
tain airbags zijn ondergebracht, ook niet
als het kind in een baby- of kinderzitje
zit. Anders kan het kind ernstig letsel
oplopen als bij een aanrijding de side
airbags of de curtain airbags worden
geactiveerd.
●Controleer als er een zitkussen
geplaatst is altijd of de schoudergordel
over het midden van de schouder van
het kind loopt. De gordel mag niet langs
de nek van het kind lopen, maar mag
ook niet van de schouder van het kind
vallen.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 54 Wednesday, October 9, 2019 11:15 AM

55
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging

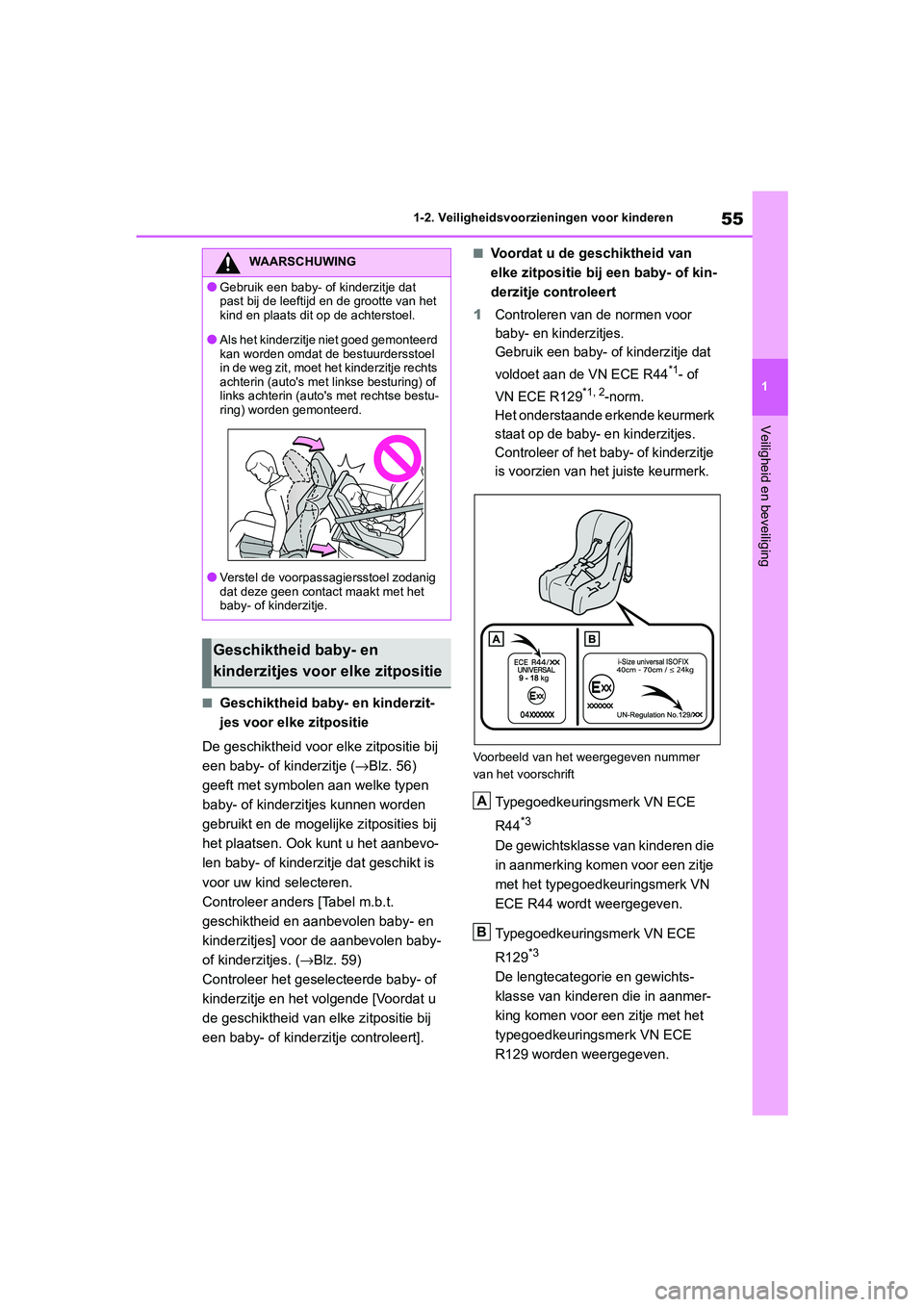

■Geschiktheid bab
y- en kinderzit-
jes voor elke zitpositie
De geschiktheid voor elke zitpositie bij
een baby- of kinderzitje ( →Blz. 56)
geeft met symbolen aan welke typen
baby- of kinderzitjes kunnen worden
gebruikt en de mogelijke zitposities bij
het plaatsen. Ook kunt u het aanbevo-
len baby- of kinderzitje dat geschikt is
voor uw kind selecteren.
Controleer anders [Tabel m.b.t.
geschiktheid en aanbevolen baby- en
kinderzitjes] voor de aanbevolen baby-
of kinderzitjes. ( →Blz. 59)
Controleer het geselecteerde baby- of
kinderzitje en het volgende [Voordat u
de geschiktheid van elke zitpositie bij
een baby- of kinderzitje controleert].
■Voordat u de geschiktheid van
elke zitpositie bij een baby- of kin-
derzitje controleert
1Controleren van de normen voor
baby- en kinderzitjes.
Gebruik een baby- of kinderzitje dat
voldoet aan de VN ECE R44
*1- of
VN ECE R129
*1, 2-norm.
Het onderstaande erkende keurmerk
staat op de baby- en kinderzitjes.
Controleer of het baby- of kinderzitje
is voorzien van het juiste keurmerk.
Voorbeeld van het weergegeven nummer
van het voorschrift
Typegoedkeuringsmerk VN ECE
R44
*3
De gewichtsklasse van kinderen die
in aanmerking komen voor een zitje
met het typegoedkeuringsmerk VN
ECE R44 wordt weergegeven.
Typegoedkeuringsmerk VN ECE
R129
*3
De lengtecategorie en gewichts-
klasse van kinderen die in aanmer-
king komen voor een zitje met het
typegoedkeuringsmerk VN ECE
R129 worden weergegeven.
WAARSCHUWING
●Gebruik een baby- of kinderzitje dat
past bij de leeftijd en de grootte van het
kind en plaats dit op de achterstoel.
●Als het kinderzitje niet goed gemonteerd
kan worden omdat de bestuurdersstoel
in de weg zit, moet het kinderzitje rechts
achterin (auto's met linkse besturing) of
links achterin (auto's met rechtse bestu-
ring) worden gemonteerd.
●Verstel de voorpassagiersstoel zodanig
dat deze geen contact maakt met het
baby- of kinderzitje.
Geschiktheid baby- en
kinderzitjes voor elke zitpositie
A
B
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 55 Wednesday, October 9, 2019 11:15 AM

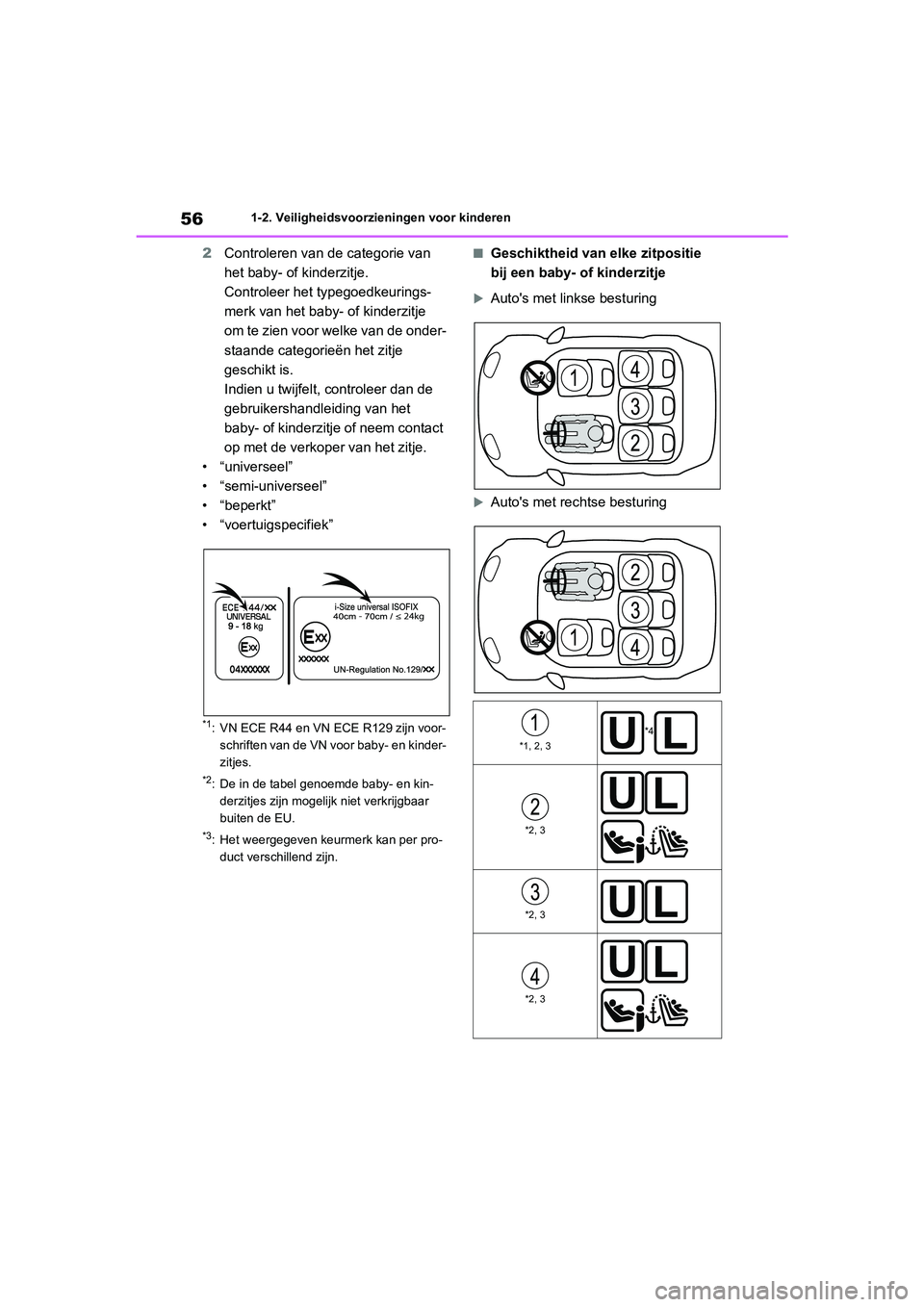

561-2. Veiligheidsvoorzieningen voor kinderen
2Controleren van de categorie van
het baby- of kinderzitje.
Controleer het t ypegoedkeurings-
merk van het baby- of kinderzitje
om te zien voor welke van de onder-
staande categorieën het zitje
geschikt is.
Indien u twijfelt, controleer dan de
gebruikershandleiding van het
baby- of kinderzitje of neem contact
op met de verkoper van het zitje.
• “universeel”
• “semi-universeel”
• “beperkt”
• “voertuigspecifiek”
*1: VN ECE R44 en VN ECE R129 zijn voor- schriften van de VN voor baby- en kinder-
zitjes.
*2: De in de tabel genoemde baby- en kin-derzitjes zijn mogelijk niet verkrijgbaar
buiten de EU.
*3: Het weergegeven keurmerk kan per pro-duct verschillend zijn.
■Geschiktheid van elke zitpositie
bij een baby- of kinderzitje
Auto's met linkse besturing
Auto's met rechtse besturing
*1, 2, 3*4
*2, 3
*2, 3
*2, 3
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 56 Wednesday, October 9, 2019 11:15 AM

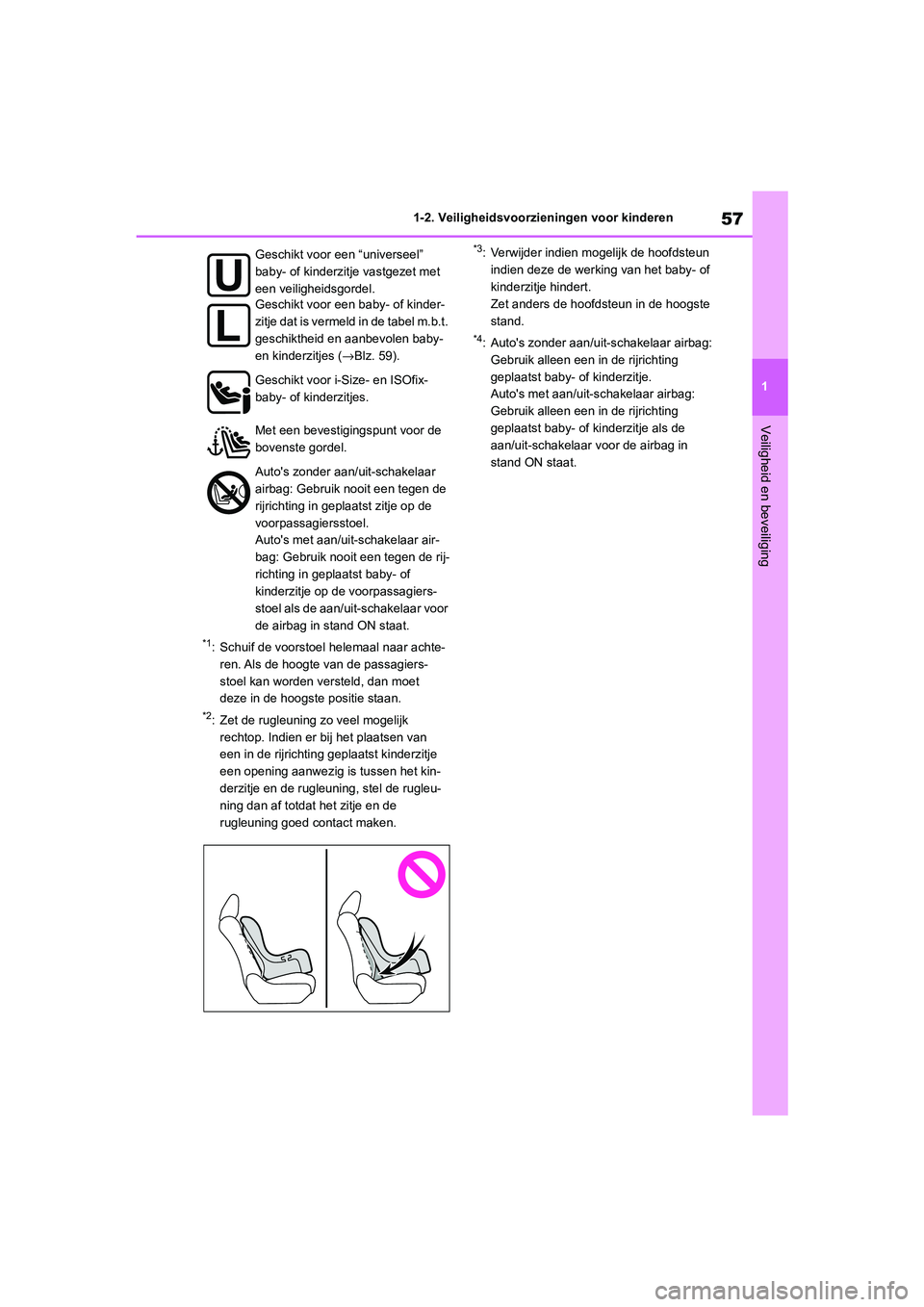

57
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
*1: Schuif de voorstoel helemaal naar achte-
ren. Als de hoogte van de passagiers-
stoel kan worden versteld, dan moet
deze in de hoogste positie staan.
*2: Zet de rugleuning zo veel mogelijk
rechtop. Indien er bij het plaatsen van
een in de rijrichti ng geplaatst kinderzitje
een opening aanwezig is tussen het kin-
derzitje en de rugleuning, stel de rugleu-
ning dan af totdat het zitje en de
rugleuning goed contact maken.
*3: Verwijder indien m ogelijk de hoofdsteun
indien deze de werking van het baby- of
kinderzitje hindert.
Zet anders de hoofdsteun in de hoogste
stand.
*4: Auto's zonder aan/uit-schakelaar airbag:
Gebruik alleen een i n de rijrichting
geplaatst baby- of kinderzitje.
Auto's met aan/uit-schakelaar airbag:
Gebruik alleen een i n de rijrichting
geplaatst baby- of kinderzitje als de
aan/uit-schakelaar voor de airbag in
stand ON staat.
Geschikt voor een “universeel”
baby- of kinderzitje vastgezet met
een veiligheidsgordel.
Geschikt voor een baby- of kinder-
zitje dat is vermeld in de tabel m.b.t.
geschiktheid en aanbevolen baby-
en kinderzitjes (
→Blz. 59).
Geschikt voor i-Size- en ISOfix-
baby- of kinderzitjes.
Met een bevestigingspunt voor de
bovenste gordel.
Auto's zonder aan/uit-schakelaar
airbag: Gebruik nooit een tegen de
rijrichting in geplaatst zitje op de
voorpassagiersstoel.
Auto's met aan/uit-schakelaar air-
bag: Gebruik nooit een tegen de rij-
richting in geplaatst baby- of
kinderzitje op de voorpassagiers-
stoel als de aan/uit-schakelaar voor
de airbag in stand ON staat.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 57 Wednesday, October 9, 2019 11:15 AM

581-2. Veiligheidsvoorzieningen voor kinderen
■Meer informatie over het plaatsen van baby- en kinderzitjes
ISOfix-baby- of kinderzitjes worden onderverdeeld in verschille nde “bevestigingen”.
Het baby- of kinderzitje kan worden gebruikt voor de zitpositie s voor de in de boven-
staande tabel genoemde “bevesti gingen”. Raadpleeg de onderstaan de tabel voor
het soort “bevestiging”.
Als uw baby- of kinderzitje geen soort “bevestiging” heeft (of wanneer u de informa-
tie niet in de onderstaande tabe l kunt vinden), raadpleeg dan de “voertuiglijst” van
het baby- of kinderzitje voor informatie over de geschiktheid o f informeer bij de ver-
koper van uw kinderzitje.
Zitpositie
Stoelpositienummer
Auto's
zonder
aan/uit-
schake- laar air-
bagAuto's met aan/uit-schakelaar airbag
Aan/uit-schakelaar airbag
ONOFF
Zitpositie geschikt voor
universeel zitje vastge-
zet met gordel (Ja/Nee)Ja
Alleen in
de rijrich- tingJa
Alleen in
de rijrich- ting
JaJaJaJa
Zitpositie i-Size
(Ja/Nee)NeeNeeNeeJaNeeJa
Zitpositie geschikt voor
zijwaarts geplaatst zitje
(L1/L2/Nee)
NeeNeeNeeNeeNeeNee
Geschikte bevestiging
voor tegen de rijrich-
ting in geplaatst zitje
(R1/R2X/R2/R3/Nee)
NeeNeeNeeR1, R2X, R2, R3NeeR1, R2X, R2, R3
Geschikte bevestiging
voor in de rijrichting
geplaatst zitje
(F2X/F2/F3/Nee)
NeeNeeNeeF2X, F2,
F3NeeF2X, F2, F3
Geschikte bevestiging
voor zitkussen
(B2/B3/Nee)
NeeNeeNeeB2, B3NeeB2, B3
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 58 Wednesday, October 9, 2019 11:15 AM

59
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging

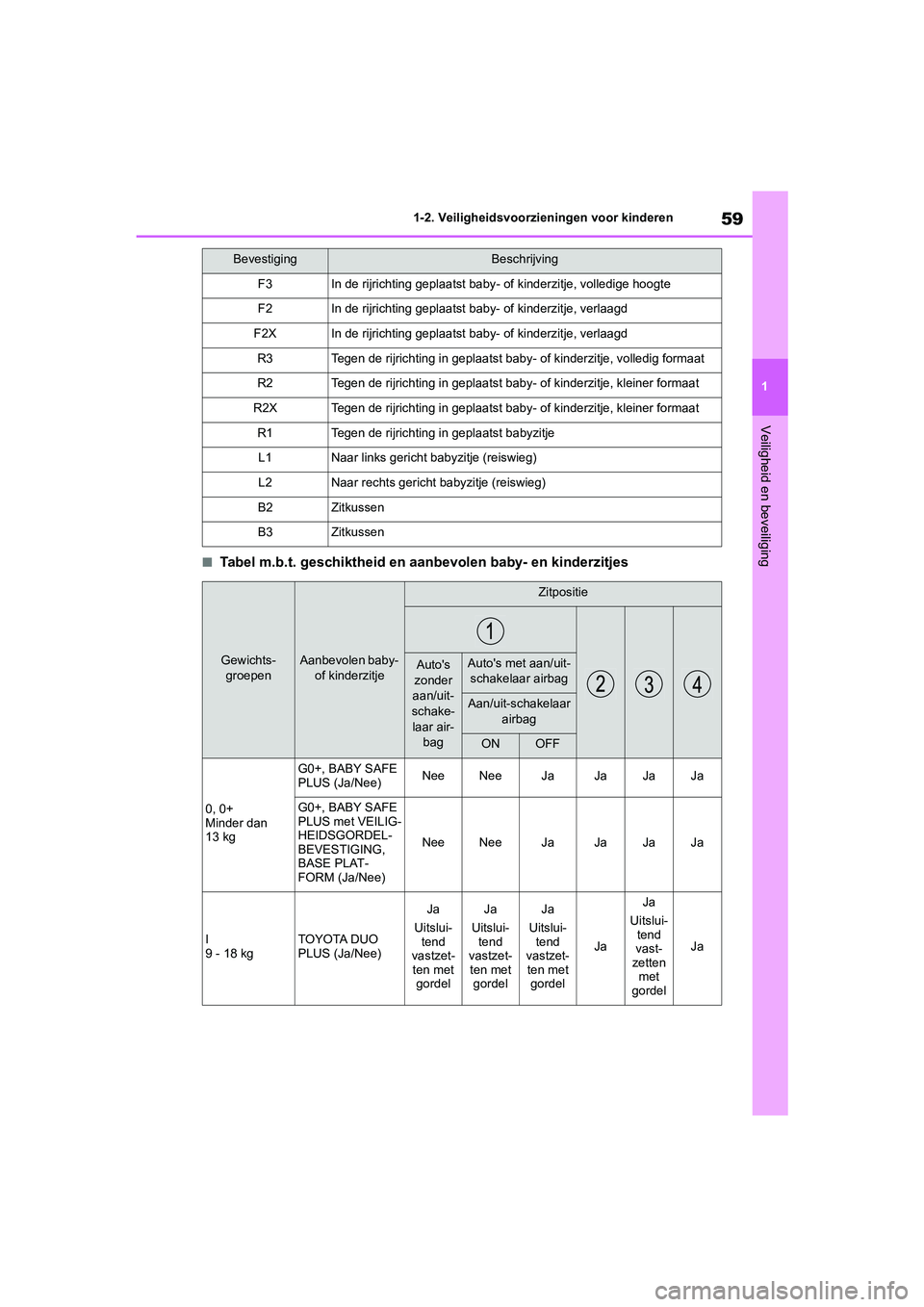

■Tabel m.b.t. geschiktheid en aanbevolen baby- en kinderzitjes
BevestigingBeschrijving
F3In de rijrichting geplaatst baby
- of kinderzitje, volledige hoogte
F2In de rijrichting geplaatst baby- of kinderzitje, verlaagd
F2XIn de rijrichting geplaatst baby- of kinderzitje, verlaagd
R3Tegen de rijrichting in geplaats t baby- of kinderzitje, volledig formaat
R2Tegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R2XTegen de rijrichting in geplaats t baby- of kinderzitje, kleiner formaat
R1Tegen de rijrichting in geplaatst babyzitje
L1Naar links gericht babyzitje (reiswieg)
L2Naar rechts gericht babyzitje (reiswieg)
B2Zitkussen
B3Zitkussen
Gewichts-
groepenAanbevolen baby- of kinderzitje
Zitpositie
Auto's
zonder
aan/uit-
schake-
laar air- bagAuto's met aan/uit-schakelaar airbag
Aan/uit-schakelaar
airbag
ONOFF
0, 0+
Minder dan
13 kg
G0+, BABY SAFE
PLUS (Ja/Nee)NeeNeeJaJaJaJa
G0+, BABY SAFE
PLUS met VEILIG-
HEIDSGORDEL-
BEVESTIGING,
BASE PLAT-
FORM (Ja/Nee)
NeeNeeJaJaJaJa
I
9 - 18 kg TOYOTA DUO
PLUS (Ja/Nee)
Ja
Uitslui- tend
vastzet- ten met gordelJa
Uitslui- tend
vastzet- ten met gordelJa
Uitslui- tend
vastzet- ten met gordel
Ja
Ja
Uitslui- tend
vast-
zetten met
gordel
Ja
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 59 Wednesday, October 9, 2019 11:15 AM
