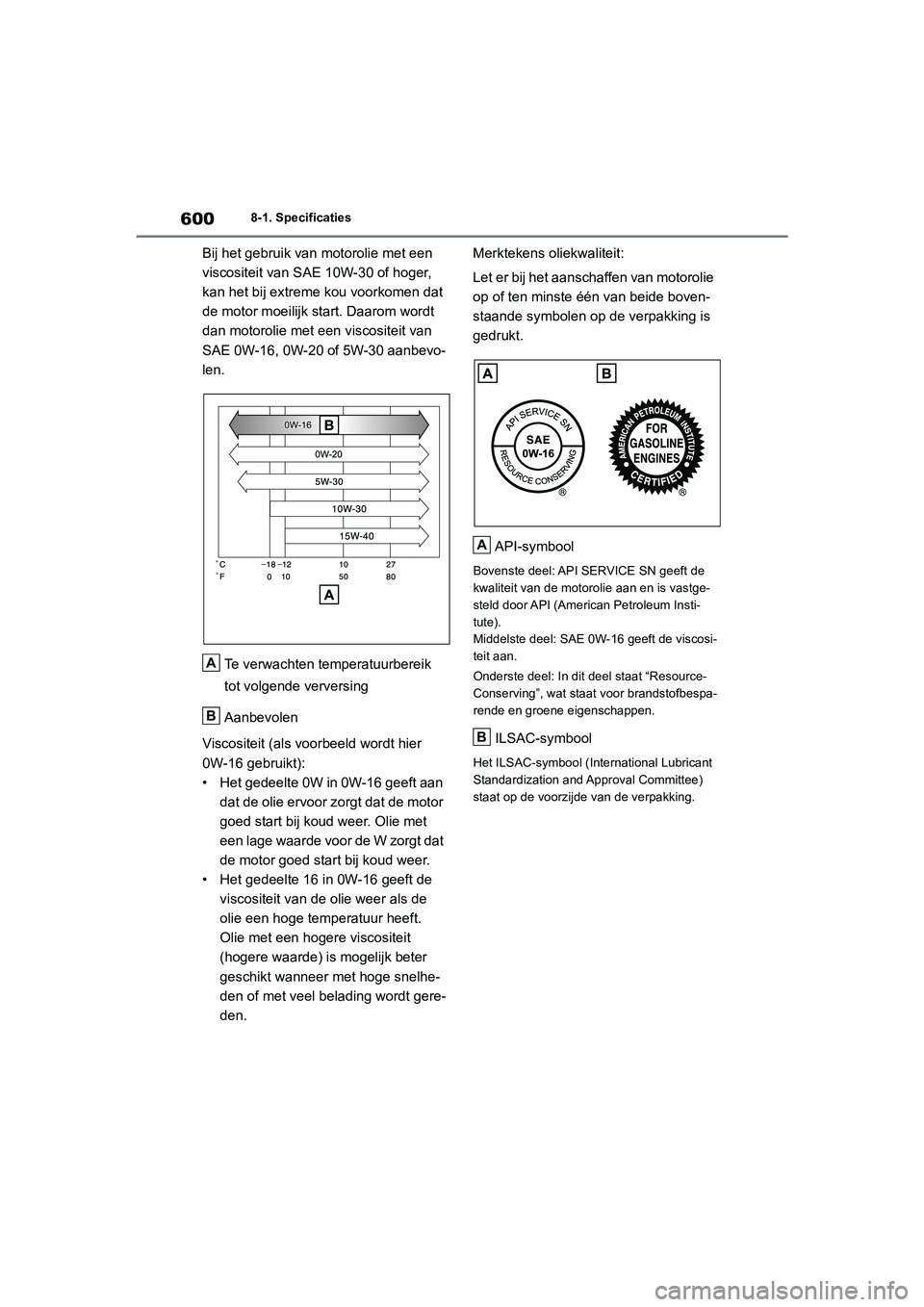

6008-1. Specificaties
Bij het gebruik van motorolie met een
viscositeit van SAE 10W-30 of hoger,
kan het bij extreme kou voorkomen dat
de motor moeilijk start. Daarom wordt
dan motorolie met een viscositeit van
SAE 0W-16, 0W-20 of 5W-30 aanbevo-
len.
Te verwachten temperatuurbereik
tot volgende verversing
Aanbevolen
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snelhe-
den of met veel belading wordt gere-
den. Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste
één van beide boven-
staande symbolen op de verpakking is
gedrukt.
API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
A
B
A
B
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 600 Wednesday, October 9, 2019 11:15 AM

601
8
8-1. Specificaties
Voertuigspecificaties
*: De inhoud van het koelsyst
eem is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.
Koelsysteem
Inhoud*
Benzinemotor6,7 l (7,1 qt., 5,9 Imp. qt.)
Vermogensre-
geleenheid2,0 l (2,1 qt., 1,8 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
Naad0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridi um elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht
gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de 12V-accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Hybridetransmissie
Hoeveelheid vloeistof*3,9 l (4,1 qt., 3,4 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 601 Wednesday, October 9, 2019 11:15 AM

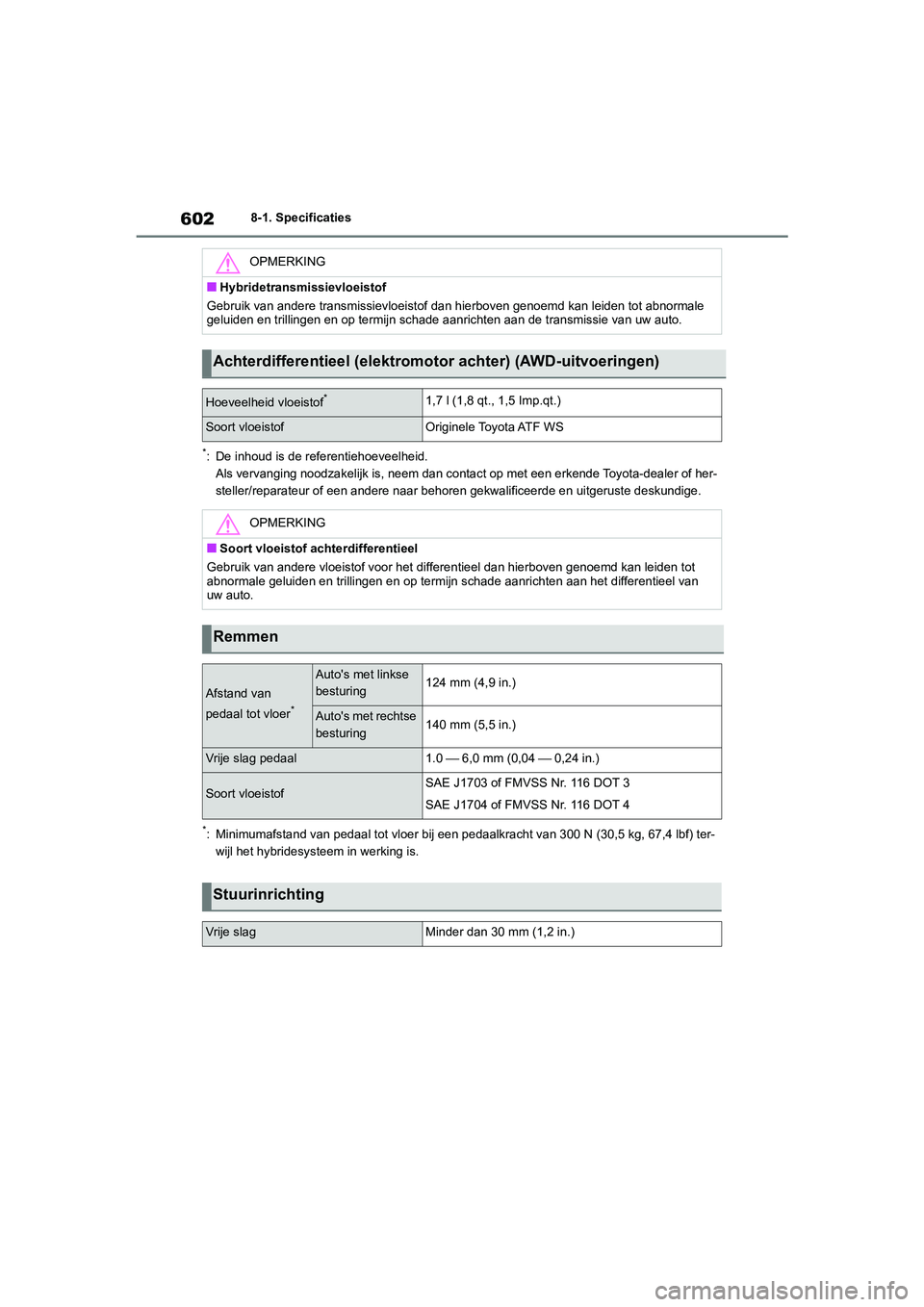

6028-1. Specificaties
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.
*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 3 00 N (30,5 kg, 67,4 lbf) ter-
wijl het hybridesysteem in werking is.
OPMERKING
■Hybridetransmissievloeistof
Gebruik van andere transmissiev loeistof dan hierboven genoemd kan leiden tot abnormale
geluiden en trillingen en op term ijn schade aanrichten aan de transmissie van uw auto.
Achterdifferentieel (elektromotor achter) (AWD-uitvoeringen)
Hoeveelheid vloeistof*1,7 l (1,8 qt., 1,5 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Soort vloeistof achterdifferentieel
Gebruik van andere vloeistof voor het differentieel dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan het differentieel van
uw auto.
Remmen
Afstand van
pedaal tot vloer*
Auto's met linkse
besturing124 mm (4,9 in.)
Auto's met rechtse
besturing140 mm (5,5 in.)
Vrije slag pedaal1.0 ⎯ 6,0 mm (0,04 ⎯ 0,24 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 602 Wednesday, October 9, 2019 11:15 AM

603
8

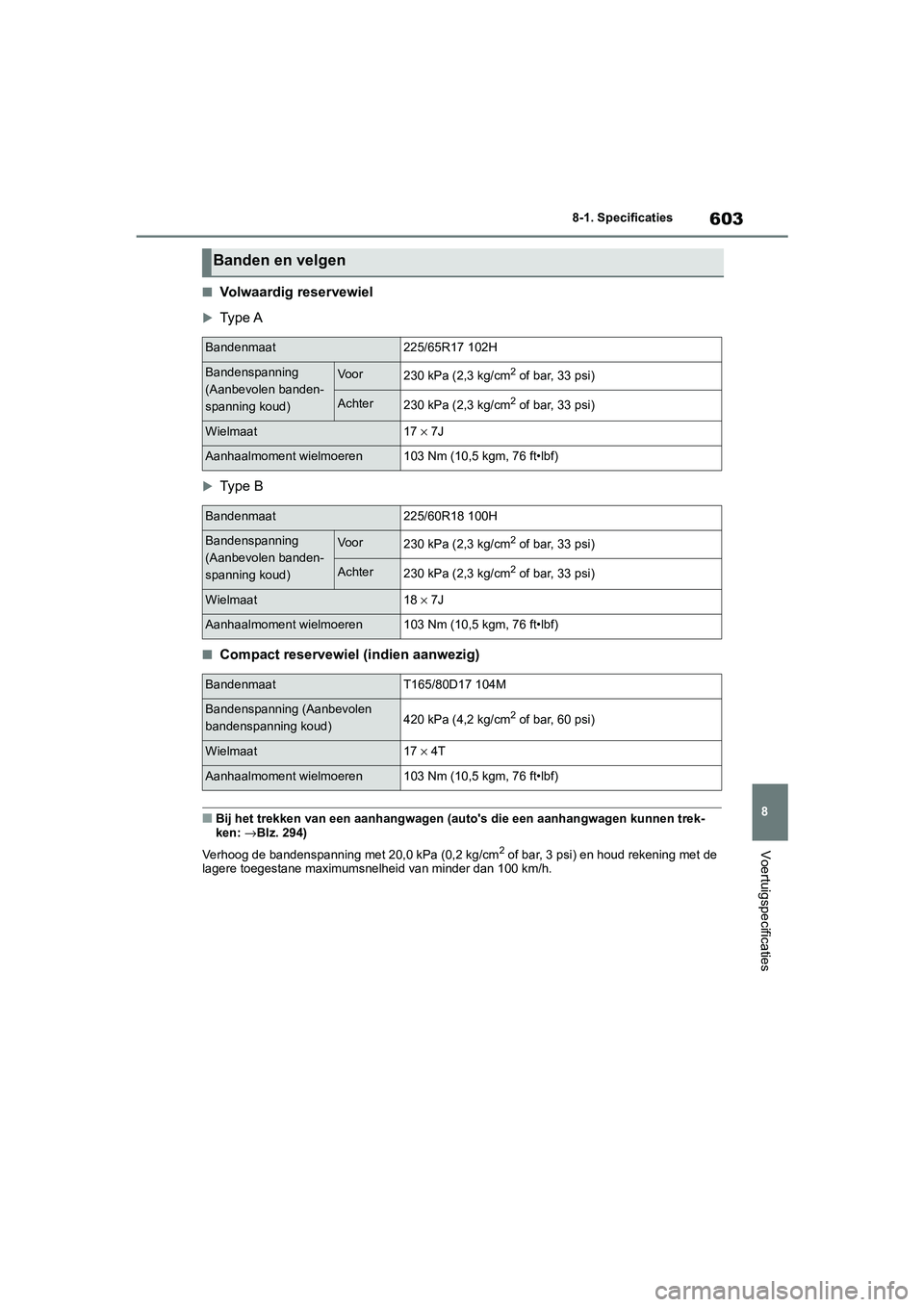

8-1. Specificaties
Voertuigspecificaties
■Volwaardig reservewiel
Type A
Type B
■Compact reservewiel (indien aanwezig)
■Bij het trekken van een aanhangwagen (auto's die een aanhangwag
en kunnen trek-
ken: →Blz. 294)
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar, 3 psi) en houd rekening met de
lagere toegestane maximumsnelheid van minder dan 100 km/h.
Banden en velgen
Bandenmaat225/65R17 102H
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat17 × 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat225/60R18 100H
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat18 × 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT165/80D17 104M
Bandenspanning (Aanbevolen
bandenspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 × 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 603 Wednesday, October 9, 2019 11:15 AM

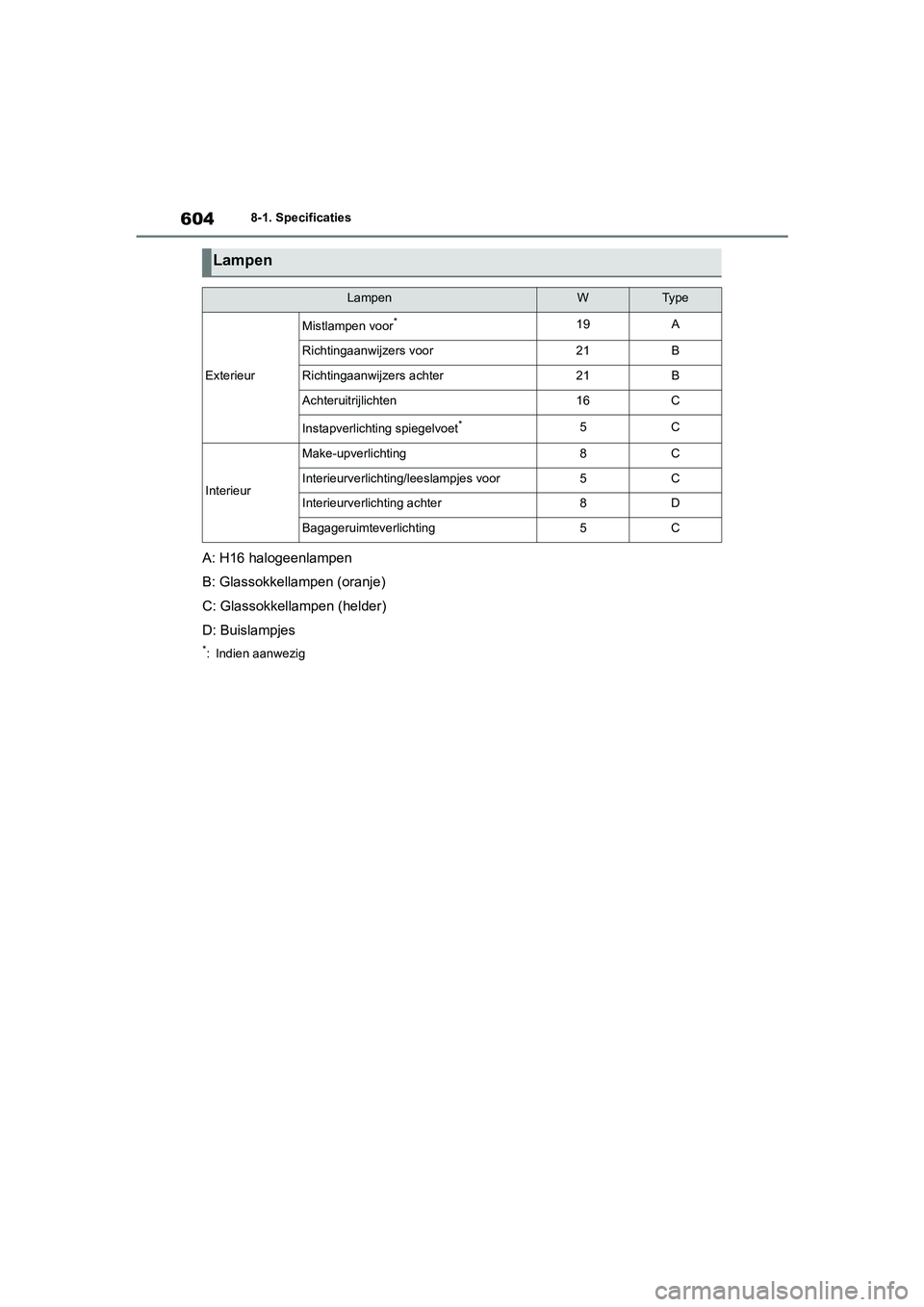

6048-1. Specificaties
A: H16 halogeenlampen
B: Glassokkellampen (oranje)
C: Glassokkellampen (helder)
D: Buislampjes
*: Indien aanwezig
Lampen
LampenWTy p e
Exterieur
Mistlampen voor*19A
Richtingaanwijzers voor21B
Richtingaanwijzers achter21B
Achteruitrijlichten16C
Instapverlichting spiegelvoet*5C
Interieur
Make-upverlichting8C
Interieurverlichting/leeslampjes voor5C
Interieurverlichting achter8D
Bagageruimteverlichting5C
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 604 Wednesday, October 9, 2019 11:15 AM

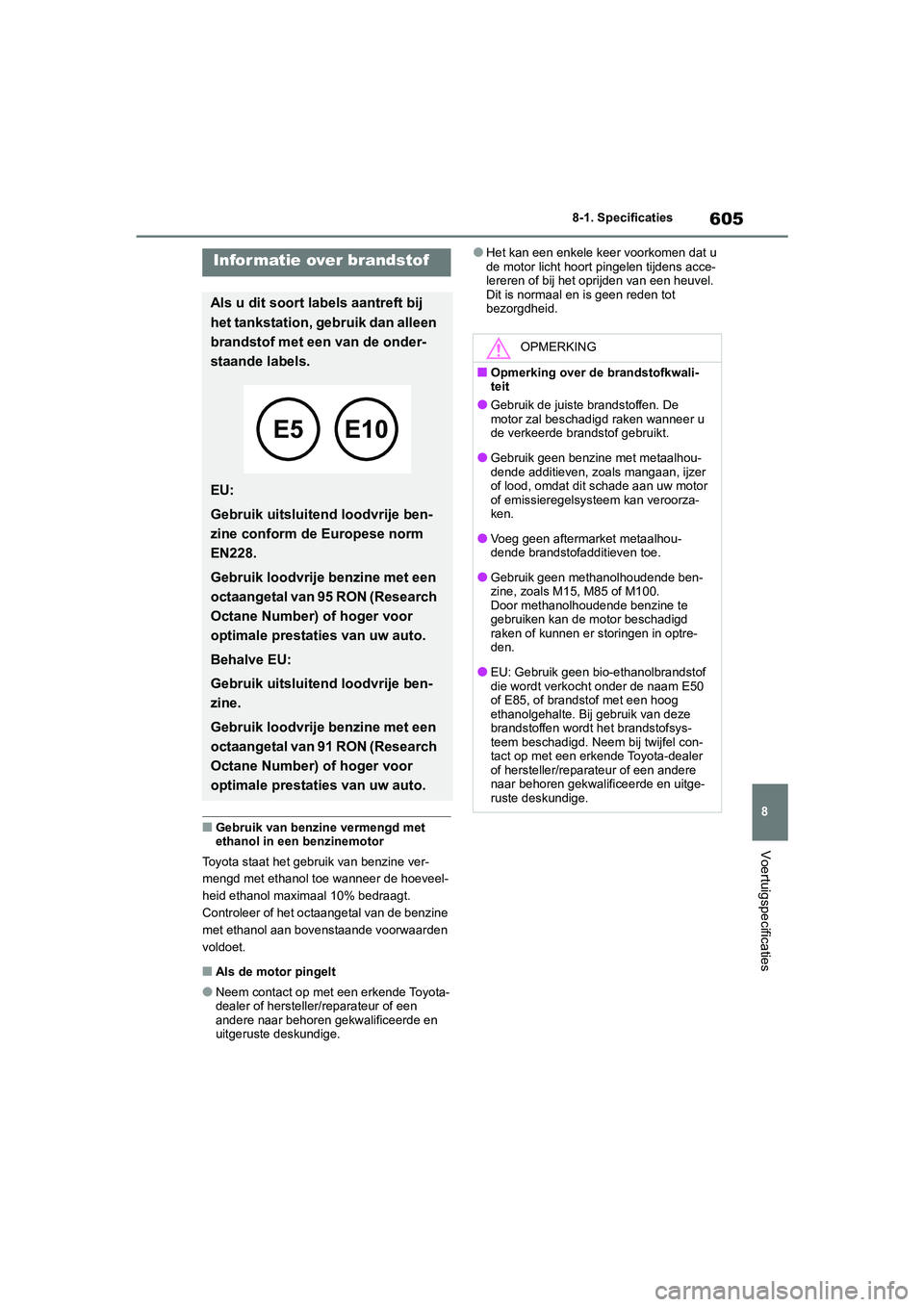

605
8
8-1. Specificaties
Voertuigspecificaties
■Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine ver-
mengd met ethanol toe wanneer de hoeveel-
heid ethanol maximaal 10% bedraagt.
Controleer of het octaangetal van de benzine
met ethanol aan bovenstaande voorwaarden
voldoet.
■Als de motor pingelt
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u
de motor licht hoort pingelen tijdens acce-
lereren of bij het oprijden van een heuvel.
Dit is normaal en is geen reden tot
bezorgdheid.Infor matie over brandstof
Als u dit soort la bels aantreft bij
het tankstation, gebruik dan alleen
brandstof met een van de onder-
staande labels.
EU:
Gebruik uitsluitend loodvrije ben-
zine conform de Europese norm
EN228.
Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor
optimale prestaties van uw auto.
Behalve EU:
Gebruik uitsluitend loodvrije ben-
zine.
Gebruik loodvrije benzine met een
octaangetal van 91 RON (Research
Octane Number) of hoger voor
optimale prestaties van uw auto.
OPMERKING
■Opmerking over de brandstofkwali-
teit
●Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
●Gebruik geen benzine met metaalhou-
dende additieven, zoals mangaan, ijzer
of lood, omdat dit schade aan uw motor
of emissieregelsysteem kan veroorza-
ken.
●Voeg geen aftermarket metaalhou-
dende brandstofadditieven toe.
●Gebruik geen methanolhoudende ben-
zine, zoals M15, M85 of M100.
Door methanolhoudende benzine te
gebruiken kan de motor beschadigd
raken of kunnen er storingen in optre-
den.
●EU: Gebruik geen bio-ethanolbrandstof
die wordt verkocht onder de naam E50
of E85, of brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het brandstofsys-
teem beschadigd. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 605 Wednesday, October 9, 2019 11:15 AM

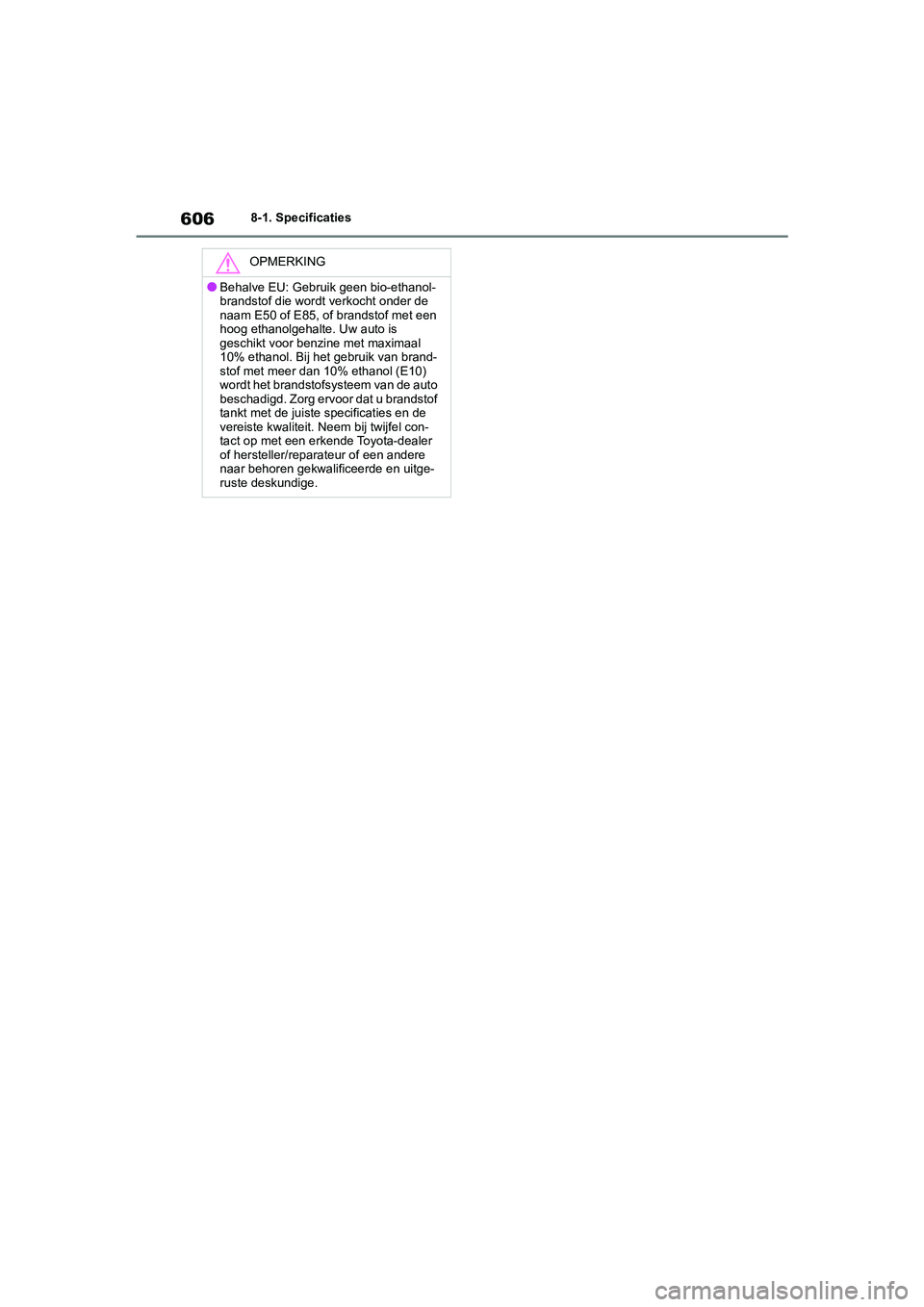

6068-1. Specificaties
OPMERKING
●Behalve EU: Gebruik geen bio-ethanol-
brandstof die wordt verkocht onder de
naam E50 of E85, of brandstof met een
hoog ethanolgehalte. Uw auto is
geschikt voor benzine met maximaal
10% ethanol. Bij het gebruik van brand-
stof met meer dan 10% ethanol (E10)
wordt het brandstofsysteem van de auto
beschadigd. Zorg ervoor dat u brandstof
tankt met de juiste specificaties en de
vereiste kwaliteit. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 606 Wednesday, October 9, 2019 11:15 AM

607
8

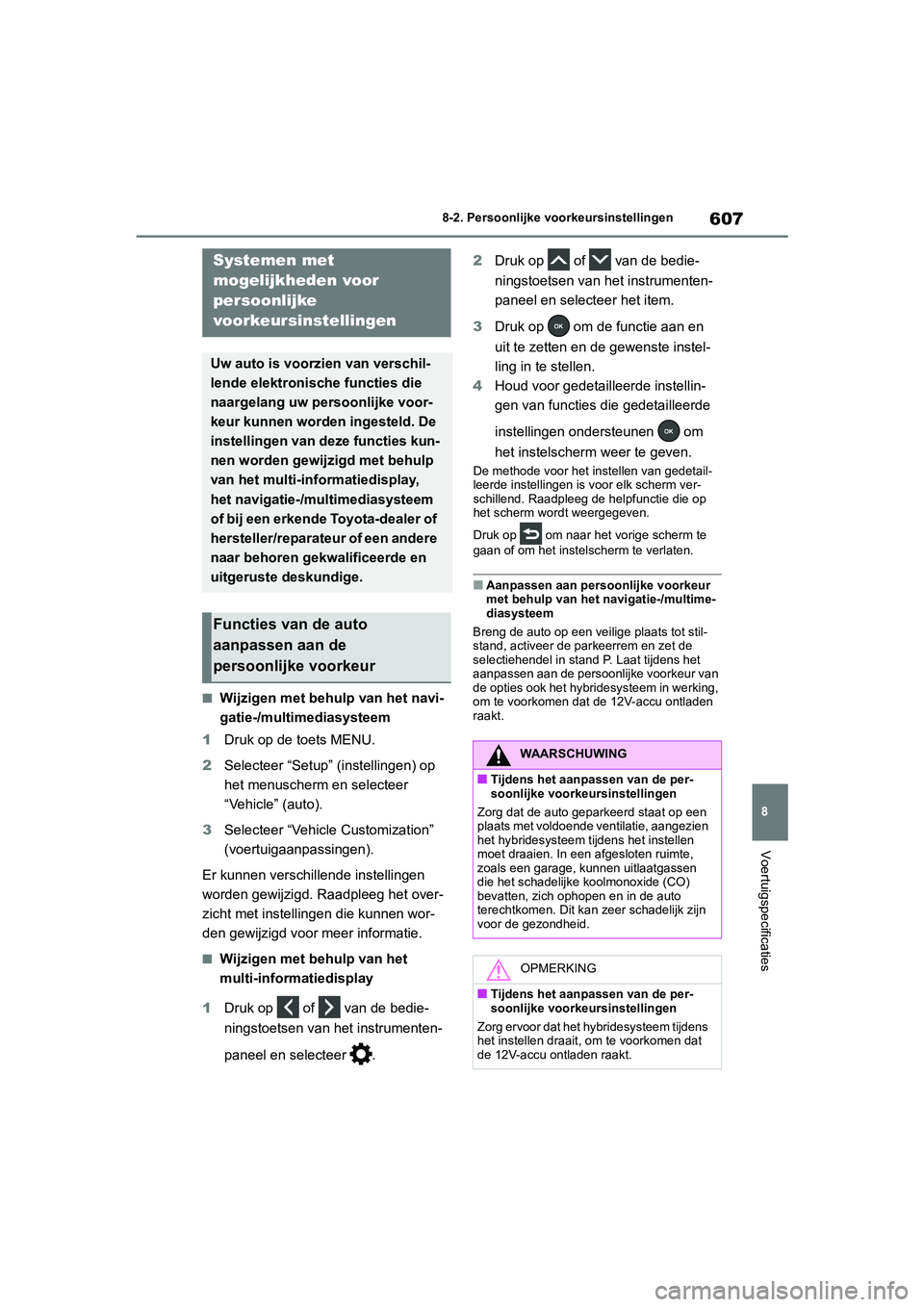

8-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
8-2.Persoonlijke voorkeursinstellingen
■Wijzigen met behul
p van het navi-
gatie-/multimediasysteem
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het menuscherm en selecteer
“Vehicle” (auto).
3 Selecteer “Vehicle Customization”
(voertuigaanpassingen).
Er kunnen verschillende instellingen
worden gewijzigd. Raadpleeg het over-
zicht met instellingen die kunnen wor-
den gewijzigd voor meer informatie.
■Wijzigen met behulp van het
multi-informatiedisplay
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer . 2
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en select eer het item.
3 Druk op om de functie aan en
uit te zetten en de gewenste instel-
ling in te stellen.
4 Houd voor gedetailleerde instellin-
gen van functies die gedetailleerde
instellingen ondersteunen om
het instelscherm weer te geven.
De methode voor het instellen van gedetail-
leerde instellingen is voor elk scherm ver-
schillend. Raadpleeg de helpfunctie die op
het scherm wordt weergegeven.
Druk op om naar het vorige scherm te
gaan of om het instelscherm te verlaten.
■Aanpassen aan persoonlijke voorkeur
met behulp van het navigatie-/multime-
diasysteem
Breng de auto op een veilige plaats tot stil-
stand, activeer de parkeerrem en zet de
selectiehendel in stand P. Laat tijdens het
aanpassen aan de persoonlijke voorkeur van
de opties ook het hybridesysteem in werking,
om te voorkomen dat de 12V-accu ontladen
raakt.
Systemen met
mogelijkheden voor
persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschil-
lende elektronische functies die
naargelang uw persoonlijke voor-
keur kunnen worden ingesteld. De
instellingen van deze functies kun-
nen worden gewijzigd met behulp
van het multi-informatiedisplay,
het navigatie-/multimediasysteem
o f b i j e en e rke nd e To yo t a- de ale r o f
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Functies van de auto
aanpassen aan de
persoonlijke voorkeur
WAARSCHUWING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie, aangezien
het hybridesysteem ti jdens het instellen
moet draaien. In een afgesloten ruimte,
zoals een garage, kunnen uitlaatgassen
die het schadelijke k oolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg ervoor dat het hybridesysteem tijdens
het instellen draait, om te voorkomen dat
de 12V-accu ontladen raakt.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 607 Wednesday, October 9, 2019 11:15 AM

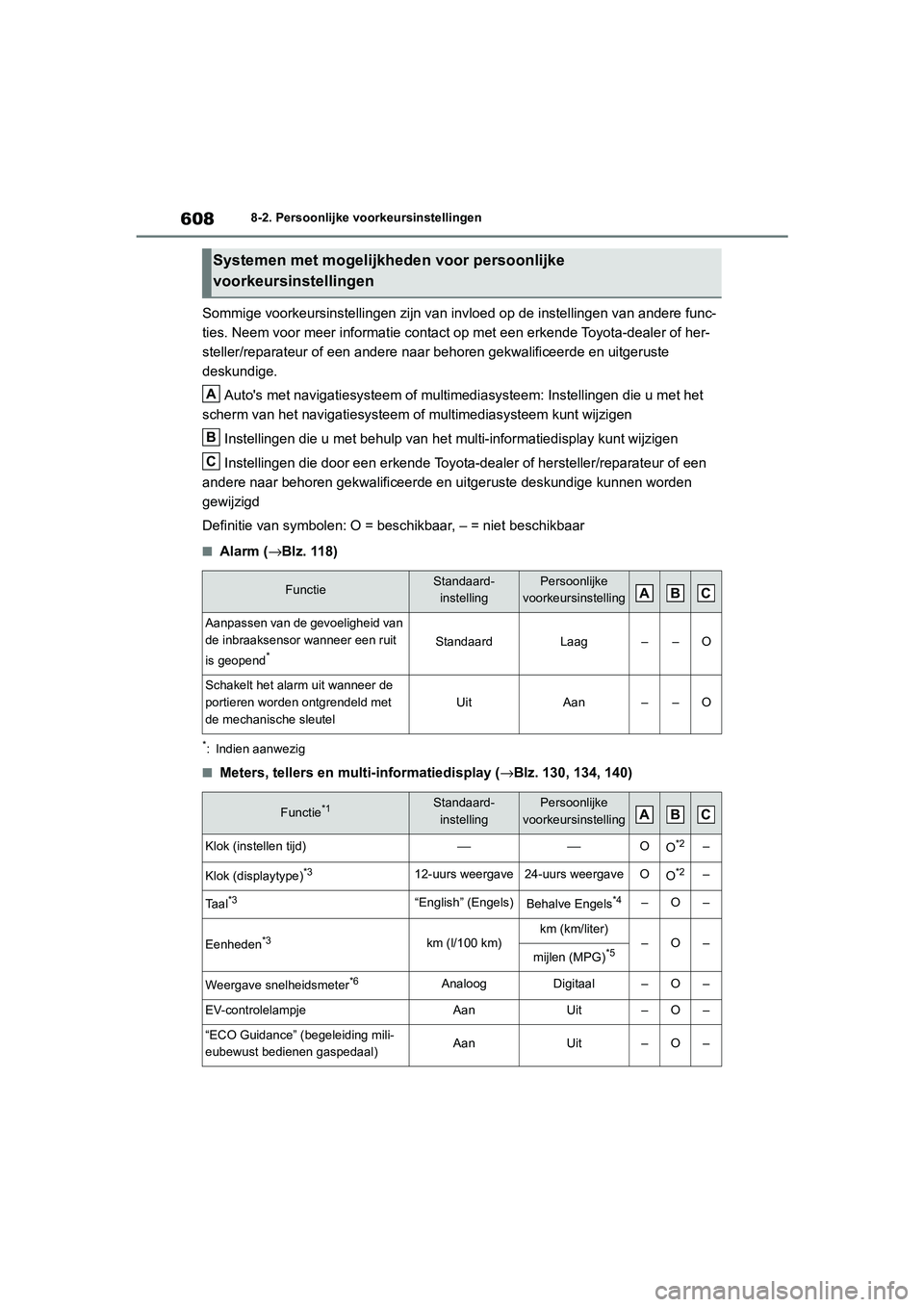

6088-2. Persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instelling en van andere func-
ties. Neem voor meer informatie contact op met een erkende Toyo ta-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Auto's met navigatiesysteem o f multimediasysteem: Instellingen die u met het
scherm van het navigatiesysteem o f multimediasysteem kunt wijzigen
Instellingen die u met behulp van het multi-informatiedisplay kunt wijzigen
Instellingen die door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren ge kwalificeerde en uitgeruste deskundige ku nnen worden
gewijzigd
Definitie van symbolen: O = beschikbaar, – = niet beschikbaar
■Alarm ( →Blz. 118)
*: Indien aanwezig
■Meters, tellers en multi-informatiedisplay ( →Blz. 130, 134, 140)
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
Aanpassen van de gevoeligheid van
de inbraaksensor wanneer een ruit
is geopend
*StandaardLaag––O
Schakelt het alarm uit wanneer de
portieren worden ontgrendeld met
de mechanische sleutel
UitAan––O
Functie*1Standaard-
instelling Persoonlijke
voorkeursinstelling
Klok (instellen tijd)⎯⎯OO*2–
Klok (displaytype)*312-uurs weergave24-uurs weergaveOO*2–
Taal*3“English” (Engels)Behalve Engels*4–O–
Eenheden*3km (l/100 km)km (km/liter)–O–mijlen (MPG)*5
Weergave snelheidsmeter*6AnaloogDigitaal–O–
EV-controlelampjeAanUit–O–
“ECO Guidance” ( begeleiding mili-
eubewust bedienen gaspedaal)AanUit–O–
A
B
C
ABC
ABC
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 608 Wednesday, October 9, 2019 11:15 AM

609
8

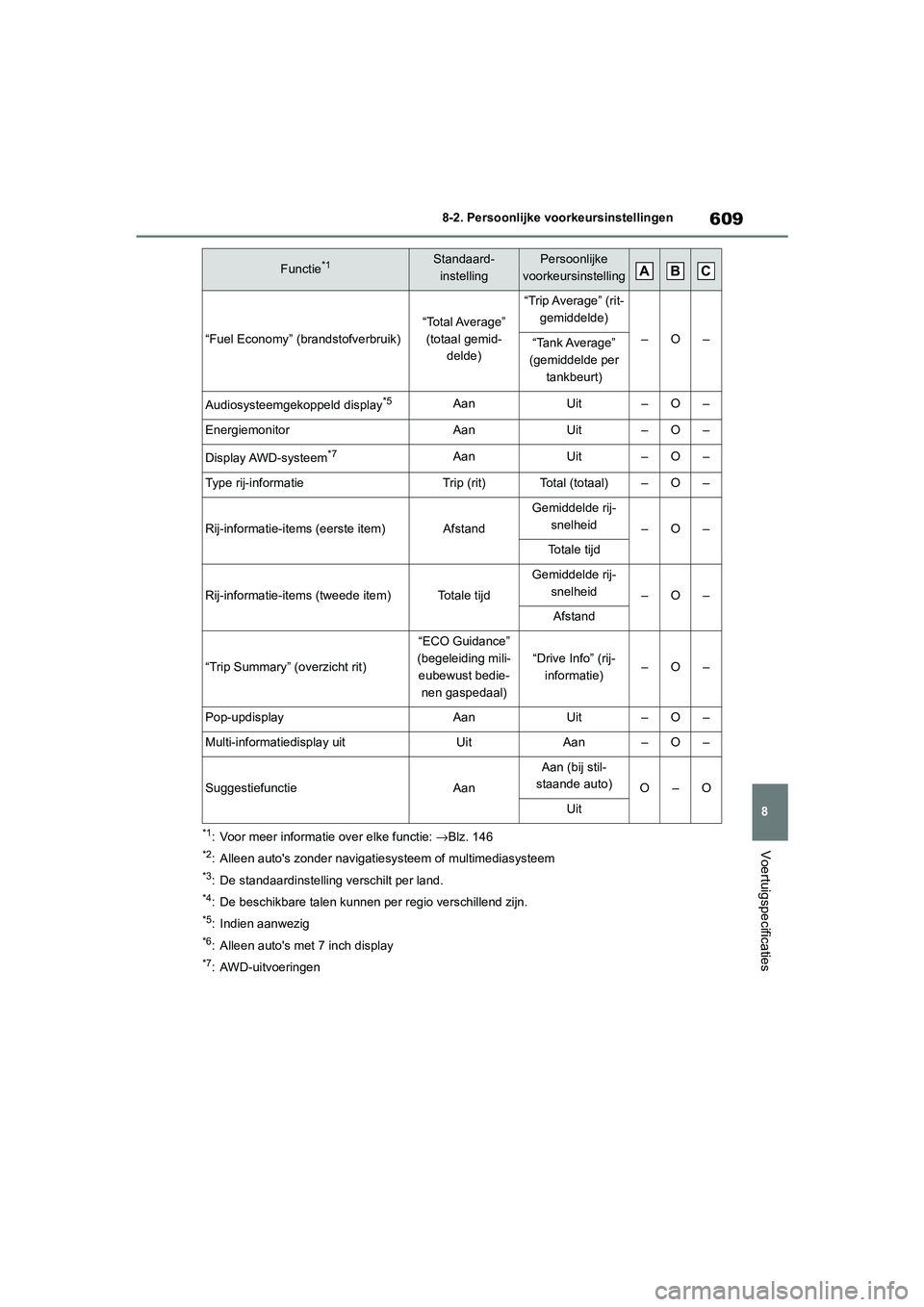

8-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties*1: Voor meer informatie over elke functie:
→Blz. 146
*2: Alleen auto's zonder navigat iesysteem of multimediasysteem
*3: De standaardinstelling verschilt per land.
*4: De beschikbare talen kunnen per regio verschillend zijn.
*5: Indien aanwezig
*6: Alleen auto's met 7 inch display
*7: AWD-uitvoeringen
“Fuel Economy” (brandstofverbruik)
“Total Average”
(totaal gemid- delde)
“Trip Average” (rit-
gemiddelde)
–O–“Tank Average”
(gemiddelde per tankbeurt)
Audiosysteemgekoppeld display*5AanUit–O–
EnergiemonitorAanUit–O–
Display AWD-systeem*7AanUit–O–
Type rij-informatieTrip (rit)Total (totaal)–O–
Rij-informatie-items (eerste item)Afstand
Gemiddelde rij- snelheid
–O–
Totale tijd
Rij-informatie-items (tweede item)Totale tijd
Gemiddelde rij-
snelheid
–O–
Afstand
“Trip Summary” (overzicht rit)
“ECO Guidance”
(begeleiding mili-
eubewust bedie- nen gaspedaal)
“Drive Info” (rij-
informatie)–O–
Pop-updisplayAanUit–O–
Multi-informatiedisplay uitUitAan–O–
SuggestiefunctieAan
Aan (bij stil-
staande auto)
O–O
Uit
Functie*1Standaard-
instelling Persoonlijke
voorkeursinstelling ABC
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 609 Wednesday, October 9, 2019 11:15 AM
